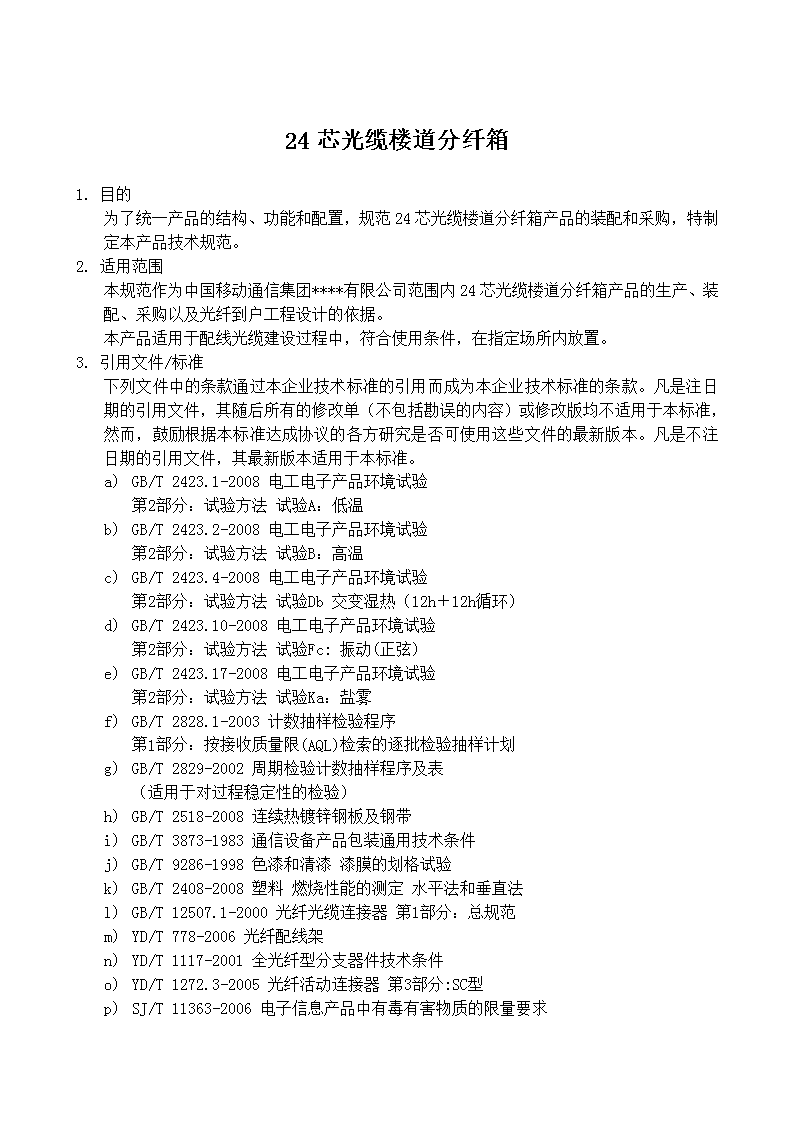

24芯光缆楼道分纤箱技术规范书

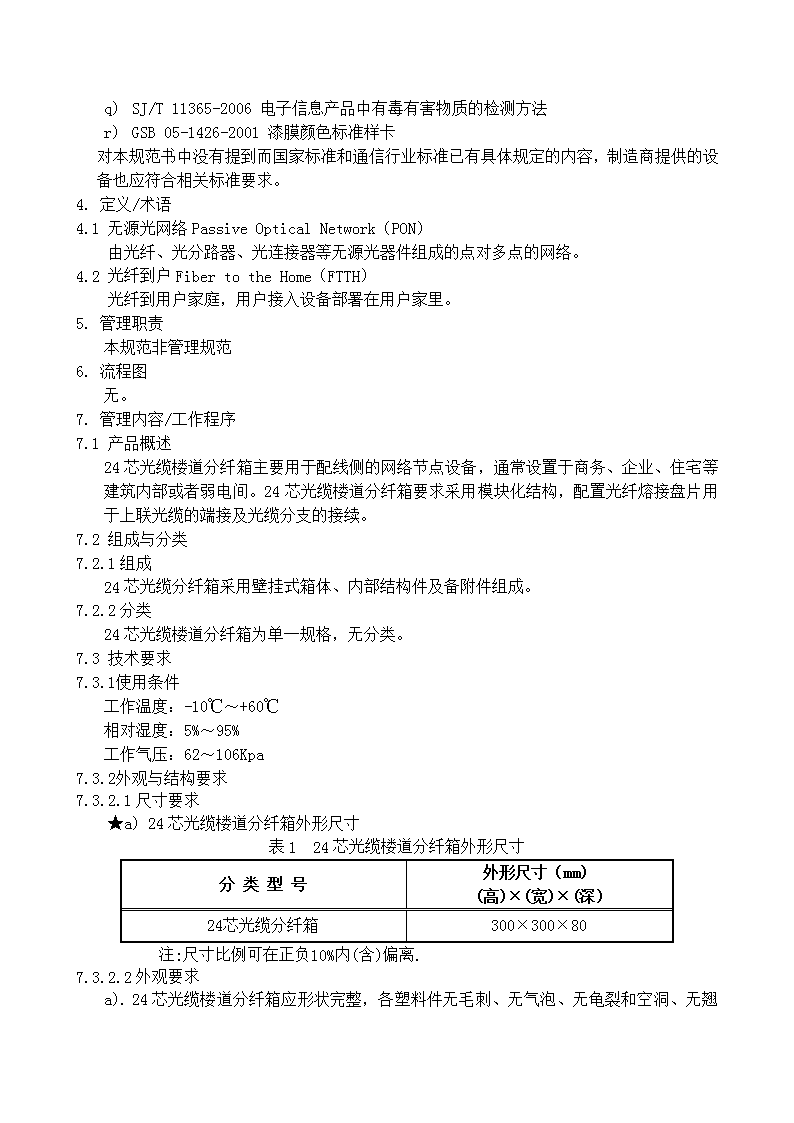

'24芯光缆楼道分纤箱1.目的为了统一产品的结构、功能和配置，规范24芯光缆楼道分纤箱产品的装配和采购，特制定本产品技术规范。2.适用范围本规范作为中国移动通信集团****有限公司范围内24芯光缆楼道分纤箱产品的生产、装配、采购以及光纤到户工程设计的依据。本产品适用于配线光缆建设过程中，符合使用条件，在指定场所内放置。3.引用文件/标准下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。a)GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温b)GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温c)GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h＋12h循环）d)GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc:振动(正弦)e)GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾f)GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划g)GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）h)GB/T2518-2008连续热镀锌钢板及钢带i)GB/T3873-1983通信设备产品包装通用技术条件j)GB/T9286-1998色漆和清漆漆膜的划格试验k)GB/T2408-2008塑料燃烧性能的测定水平法和垂直法l)GB/T12507.1-2000光纤光缆连接器第1部分：总规范m)YD/T778-2006光纤配线架n)YD/T1117-2001全光纤型分支器件技术条件o)YD/T1272.3-2005光纤活动连接器第3部分:SC型p)SJ/T11363-2006电子信息产品中有毒有害物质的限量要求 a)SJ/T11365-2006电子信息产品中有毒有害物质的检测方法b)GSB05-1426-2001漆膜颜色标准样卡对本规范书中没有提到而国家标准和通信行业标准已有具体规定的内容，制造商提供的设备也应符合相关标准要求。4.定义/术语4.1无源光网络PassiveOpticalNetwork（PON）由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络。4.2光纤到户FibertotheHome（FTTH）光纤到用户家庭，用户接入设备部署在用户家里。5.管理职责本规范非管理规范6.流程图无。7.管理内容/工作程序7.1产品概述24芯光缆楼道分纤箱主要用于配线侧的网络节点设备，通常设置于商务、企业、住宅等建筑内部或者弱电间。24芯光缆楼道分纤箱要求采用模块化结构，配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续。7.2组成与分类7.2.1组成24芯光缆分纤箱采用壁挂式箱体、内部结构件及备附件组成。7.2.2分类24芯光缆楼道分纤箱为单一规格，无分类。7.3技术要求7.3.1使用条件工作温度：-10℃～+60℃相对湿度：5%～95%工作气压：62～106Kpa7.3.2外观与结构要求7.3.2.1尺寸要求★a)24芯光缆楼道分纤箱外形尺寸表124芯光缆楼道分纤箱外形尺寸分类型号外形尺寸（mm）(高)×(宽)×(深)24芯光缆分纤箱300×300×80注:尺寸比例可在正负10%内(含)偏离.7.3.2.2外观要求a).24芯光缆楼道分纤箱 应形状完整，各塑料件无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。a).各金属结构件表面光洁、色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。b).24芯光缆楼道分纤箱外露表面的颜色色谱为：专用色（中国移动通信集团****有限公司指定）。有特殊要求时，可以采用与周围环境景色相协调的颜色。c).24芯光缆楼道分纤箱应设置中国移动通信标志，中国移动通信标志设在箱体正面的左上方，标志长100mm，高28mm。d).字体样式如下图所示：图1中国移动标志样式图7.3.2.3结构要求24芯光缆楼道分纤箱为壁挂式楼道箱，采用左右不均分对开门结构方式,单边翻转铰链向外侧转动角度大于120º，产品由箱体、内部结构件、双层12芯光纤熔接盘片、SC活动连接器固定支架、光缆和光缆加强芯固定支架及附件构成。24芯光缆楼道分纤箱产品视图图1外部结构 图2内部结构及走线示意图7.3.3产品配置表2产品配置产品箱体光钎熔接盘（12芯）进缆方式进线孔孔径(mm)24芯光缆楼道分纤箱12上/下Ø257.3.4材料要求7.3.4.1材质★箱体应采用SMC复合材料，其机械强度应等于或优于厚度为1.2mm金属材料的指标要求。★光纤活动连接器必须使用陶瓷插芯，确保反复使用的耐磨性能和牢固度。7.3.4.2防腐蚀性能箱体应具有良好的抗腐蚀耐老化和抗破坏性能，其物理、化学性能必须稳定，并与相关连接材料如光缆护套、电缆护套相容。表面电镀处理的金属结构件采用GB/T 2423.17-2008标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。7.3.4.3涂覆处理要求采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286-1998标准表1中的2级要求。7.3.4.4燃烧性能24芯光缆楼道分纤箱内所有非金属材料结构件的燃烧性能应按YD/T778-2006中6.5条的规定进行。7.3.4.5有毒有害物质含量24芯光缆楼道分纤箱组成材料应符合SJ/T11363-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。7.3.5装配要求★7.3.5.124芯光缆楼道分纤箱应采用上/下进出线的方式，左右区域上下各有2个进线孔，左边区域光缆引入孔4个，孔径Ø25mm；右边皮线光缆引出孔4个，孔径Ø25mm；孔的位置应与走线位置相符，应便于线缆的成端及固定，并有附件用于光缆与孔洞隔离保护。7.3.5.2所有紧固件联结应牢固可靠。7.3.5.3箱门开启角度不小于120º，且启闭灵活可靠。7.3.5.4皮线光缆固定后的最小弯曲半径不应小于10mm。7.3.5.5光缆引入时其弯曲半径应大于光缆直径的15倍。7.3.5.6箱内各器件及网络设备应在满容量范围内方便地成套配置。7.3.6功能要求7.3.6.1光缆的固定和保护功能：光缆引入楼道光分路箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠地连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。引出皮线光缆的盘绕与绑扎应自然平直，无扭绞、打圈等现象，不应受到外力的挤压和操作损伤。。7.3.6.2光纤熔接接头保护功能：光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。★7.3.6.3箱体及门锁功能箱体应门锁应为防盗结构，具有良好的抗破坏功能。7.3.7机械物理性能箱体表面应能承受不小于500N的垂直压力，箱门打开后,在门的最外端应能承受不小于100N的垂直压力。卸去载荷后,箱体无破坏痕迹和永久变形。当有光缆引入时，线缆固定后应能承受不小于30N的轴向拉力。经拉伸、扭转试验后检查线缆固定处，线缆应无任何松动、破坏现象。7.3.8密封性能箱体的防护性能应达到GB4208-2008中IP20级要求。7.4标志、包装、运输和贮存7.4.1标志24芯光缆楼道分纤箱门内侧应有标志，标明产品型号、名称、商标、生产单位、出厂年月。7.4.2包装 7.4.2.124芯光缆楼道分纤箱应包装出厂，包装要求及包装箱面标志应符合GB/T3873-1983中的规定。7.4.2.2包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：a).备附件b).产品使用说明书c).产品合格证d).装箱清单7.4.3运输24芯光缆楼道分纤箱包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。7.4.4贮存24芯光缆楼道分纤箱应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃。8.附录8.1附件（相关文件）无。8.2相关表单无。8.3本文件解释权归中国移动通信集团****有限公司。9.其他要求:9.1与中标供应商签订框架协议。本次框架有效期拟定为合同生效之日起2年或采购金额达到框架上限为止。若框架有效期内集采结果下发,则框架终止并执行集采结果。根据后期建设情况预估，设备框架采购上限拟定为700万元。第一中标人在框架有效期内承接70%份额,第二中标人在框架有效期内承接30%份额.★9.2若经第三方检测或招标方在设备运行后检测，中标人提供产品不符合中标人技术应答标准，中标人需在2个日内给出整改办法，并在整改办法经招标人同意后的10天内完成整改工作，同时对不合格产品1日内进行免费替换(到货检测费用由中标人支付)。若无法在规定时间内完成整改或整改后再次出现问题的，视为违约，招标人有权取消中标人中标资格、要求中标人退回不合格产品的已付货款且需要配合招标人将其不合格产品免费拆除。其份额将由招标人选择通过产品测试的中标人执行。★9.3本次招标产品要求到货期为收到招标人通知后7个自然日。投标人如优于项目要求请应答.每一批要求到货约1500个★9.4请投标人提供维保方案，免费维保期为收到设备配套运行证明后起算至少3年。★9.5投标人应提供本次招标产品样品1个(样品不退)，提供的样品必须使用光缆预成端展示，并提供规范中要求的锁具及开锁钥匙。样品应于开标之日的前一个工作日16点前送至****移动真大路仓库，地址：****市真大路1号，联系电话：陈亮157116202579.6制造商产品应具备CAL或CMA或CNAS出具的检测报告，并提供检测报告及编号备查.'
