如何做好山东省农业机械化生产作业技术规范

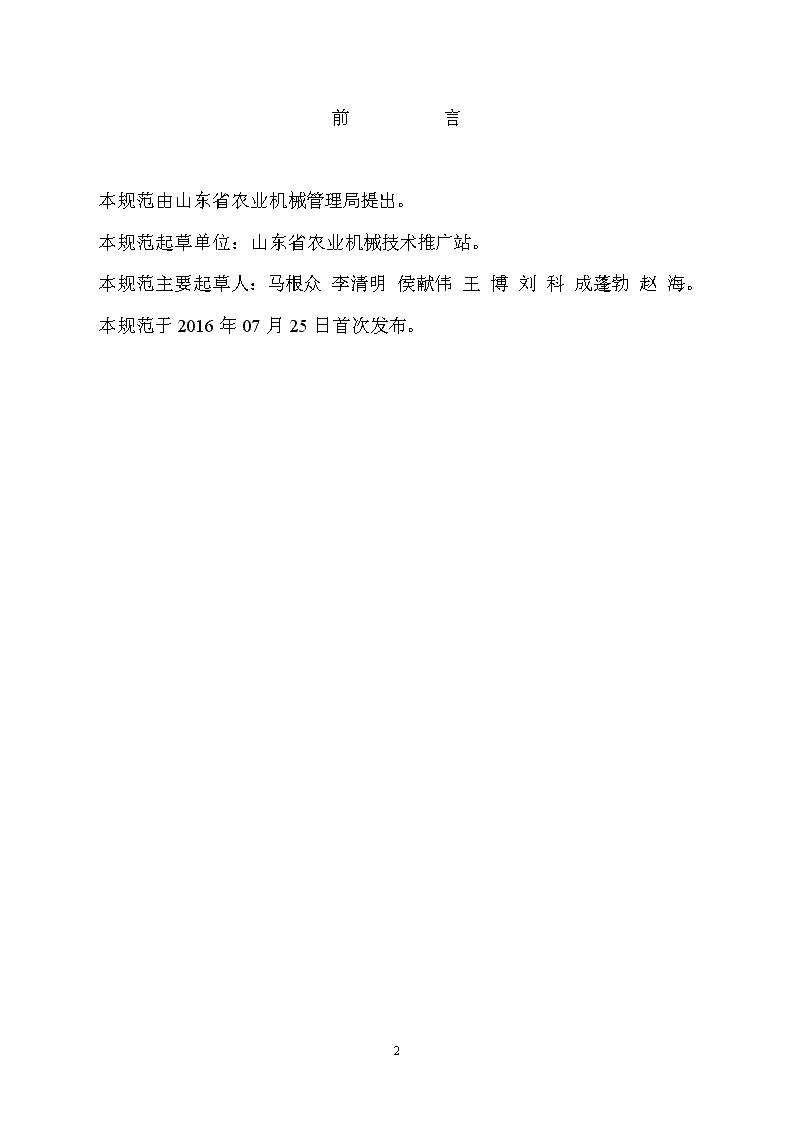

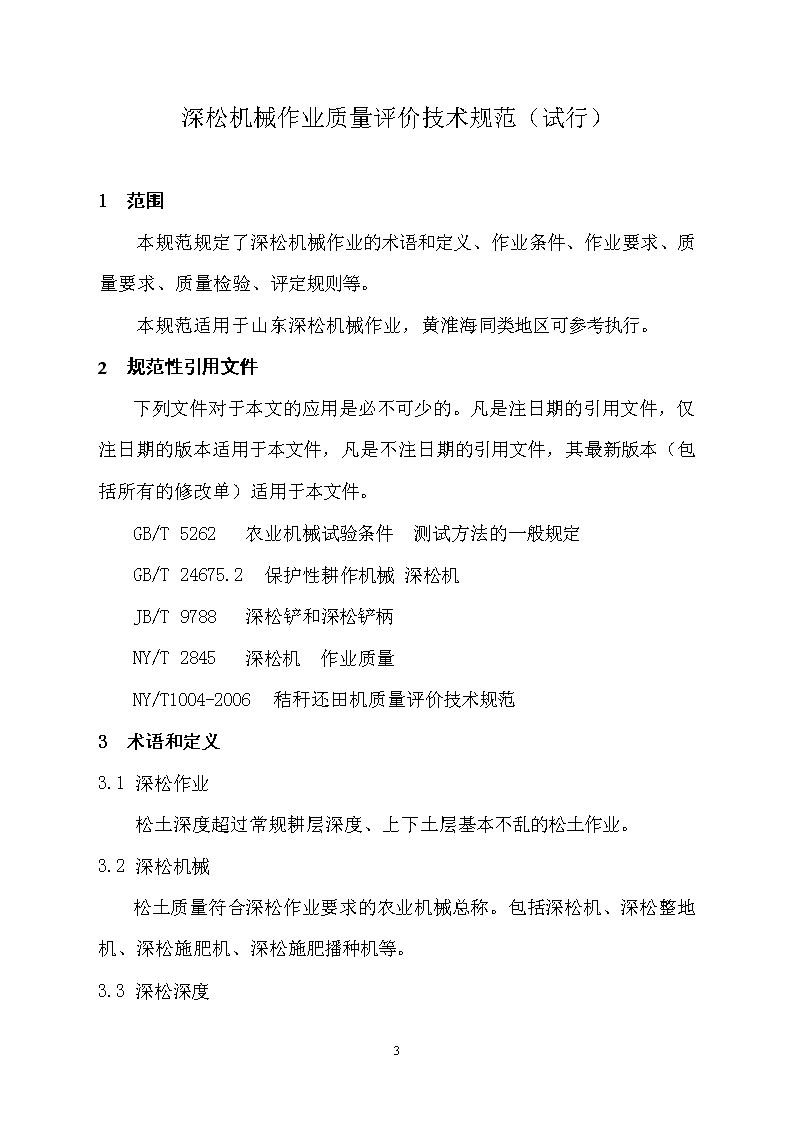

'山东省农业机械化生产作业技术规范编号：NJGF37/T01—2016深松机械作业质量评价技术规范（试行）2016---07---25发布山东省农业机械管理局发布8 前言本规范由山东省农业机械管理局提出。本规范起草单位：山东省农业机械技术推广站。本规范主要起草人：马根众李清明侯献伟王博刘科成蓬勃赵海。本规范于2016年07月25日首次发布。8 深松机械作业质量评价技术规范（试行）1范围本规范规定了深松机械作业的术语和定义、作业条件、作业要求、质量要求、质量检验、评定规则等。本规范适用于山东深松机械作业，黄淮海同类地区可参考执行。2规范性引用文件下列文件对于本文的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5262农业机械试验条件测试方法的一般规定GB/T24675.2保护性耕作机械深松机JB/T9788深松铲和深松铲柄NY/T2845深松机作业质量NY/T1004-2006秸秆还田机质量评价技术规范3术语和定义3.1深松作业松土深度超过常规耕层深度、上下土层基本不乱的松土作业。3.2深松机械松土质量符合深松作业要求的农业机械总称。包括深松机、深松整地机、深松施肥机、深松施肥播种机等。3.3深松深度8 深松沟底距该点作业前地表的垂直距离。3.4深松机铲间距相邻两深松铲在垂直于机组行进方向上中心线的距离。3.5邻接行距深松作业相邻作业幅间相邻深松铲沟中心间距。3.6漏松率智能监测时，漏松面积占应松地块面积的百分率。4作业条件4.1土壤含水率适宜的轻砂土、壤土和轻黏土，一般绝对含水率在12～22%之间。4.2土层深厚，作业层内不存在树根、石块等坚硬杂物的地块。4.3地表作业残茬处理较好，覆盖均匀。5作业要求5.1深松作业要间隔2～3年。5.2深松机械铲间距需≤60cm，宜装配镇压轮。5.3凿铲式深松机深松铲宽≥6cm。5.4承担深松作业补助任务的深松机械应装配深松作业智能监测终端。智能监测终端应具有深松深度、作业面积、漏松情况等监测功能。5.5正式作业前进行试作业，验证作业质量、校准智能监测终端基础数据。6质量要求6.1深松深度8 确定深松深度时，应对深松地块犁底层深度进行测量，深松深度一般应大于犁底层深度，但其最小值应≥25cm。6.2邻接行距邻接行距应与铲间距一致，最大不超过铲间距1.2倍；当大于铲间距1.2倍时为漏松。6.3质量要求在本规范条件下，土壤深松机械作业质量应符合表1的规定。表1土壤深松质量要求一览表序号项目质量指标检（监）测方法对应条款1深松深度合格率≥85%7.2.22邻接行距合格率（适用于人工检测）≥80%7.2.33漏松率（适用于智能监测）≤5%7.37质量检验7.1田间质量检验方法田间质量检验方法分为人工检测和智能监测两种。年度作业区域、作业面积以智能监测为准，人工检测和智能监测两者结合，互为补充。7.2人工检测7.2.1测区选定8 在田间作业范围内，沿地块长宽方向的中点连十字线，将地块分成四块，随机选取对角的两块作为检测样本。同一地块由多台不同型号的深松机作业时，找出每台深松机作业后的分界线，把分界线当作地边线按上述方法取样。在检测样本内，找到两条对角线（非四方形作业区按近似按四方形对待），两条对角线的交点处作为1个测区，然后，在两条对角线上，距四个顶点距离约为对角线长的1/4处作为4个测区。每个检测样本5个测区，两个检测样本确定10个测区。测区选定示意图见图1。7.2.2深松深度合格率测定在每个测区一个作业幅宽内，每个深松铲作用处用耕深尺或其他测量工具测量深松沟底至地表垂直距离，沿作业方向间隔5米测1点，测3次。测值乘以相应缩值系数后视为深松深度，缩值系数见表2。表2不同深松作业方式缩值系数表序号作业方式缩值系数1深松整地无镇压0.858 2深松无镇压、深松整地镇压、深松整地播种0.903深松镇压或深松播种0.95将各点深松深度与规定深松深度相对比，查出合格点数。按式（1）计算深松深度合格率。…………………………（1）式中：V—深松深度合格率，%；S—10个测区的深松深度合格点数，个；n—10个测区的测点数，个。7.2.3邻接行距合格率测定在每个测区相邻3个作业幅内测2个邻接行距，沿深松方向每间隔5米测1点，测3次。测值与规定值进行对比判定。按式（2）计算邻接行距合格率。…………………………（2）式中：L—邻接行距合格率，%；m—10个测区的邻接行距合格点数，个；H—10个测区的测点数，个。7.3智能监测8 深松机组加装的智能监测终端，应实时显示深松深度，以提示机手控制深松深度，稳定作业质量。同时将深松作业状态信息传送至数据管理服务器，按天进行作业量统计，分作业地块进行深松深度合格率和漏松率等作业质量统计分析，研判深松质量是否合格。8评定规则8.1检验项目分类检验结果不符合本规范第6章要求时判定项目不合格，检验项目分类见表3。表3检验项目分类表项检测项目名称1深松深度合格率2邻接行距合格率3漏松率8.2综合判定规则人工检测1、2项，智能监测1、3项。对检（监）测项目进行逐项考核，当人工检测两项合格时，判定深松机械作业质量为合格；当人工未检测，智能监测两项合格时，判定深松机械作业质量为合格。8'
