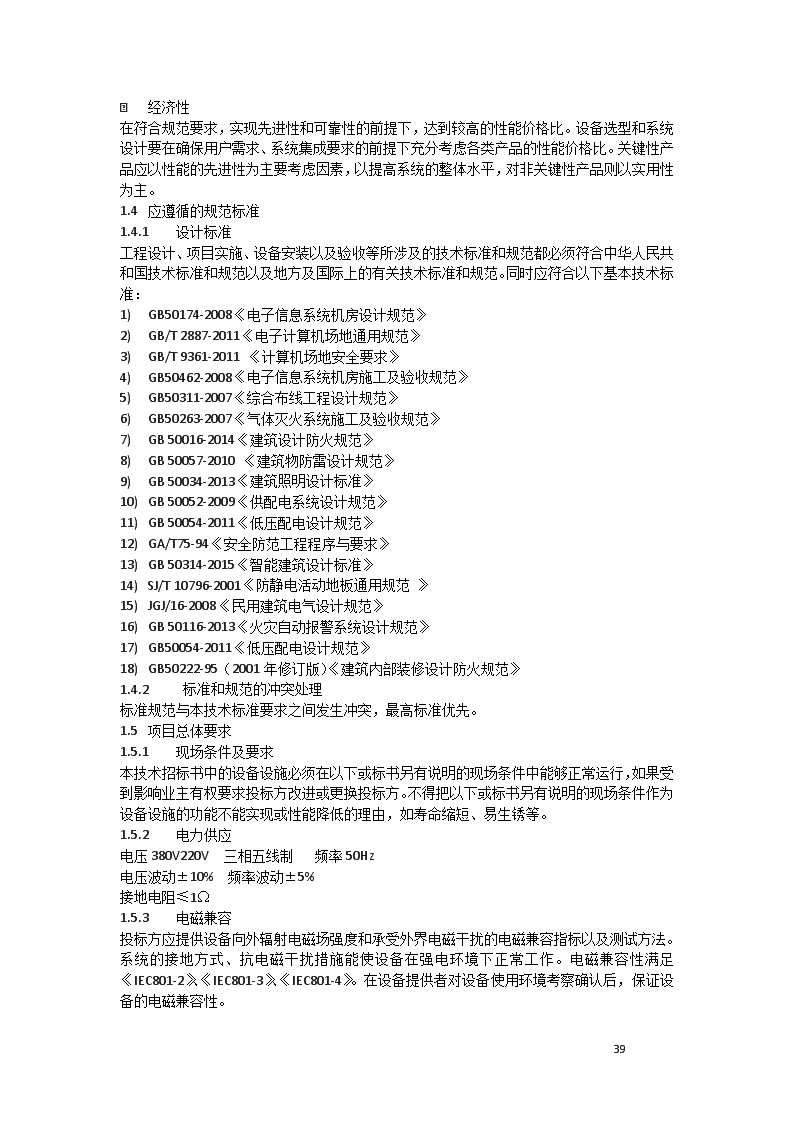

'工程建设标准及技术规范1.1项目概况平顶山市公安局业务技术综合楼数据中心机房位于河南省平顶山市新城区清风路北段路西平顶山市公安局业务技术综合楼西侧裙楼2层,综合楼建筑结构为框架结构:主楼地上16层,地下1层,群楼3层,建筑高度约61.8M,机房规划总面积为1350平方米,机房所在楼层净高度4M。拟建数据中心机房有主机房、支持机房、辅助机房、走廊等组成。该项目总预算1491.56万元,计划工期75天。1.2建设目标及范围1.2.1建设目标本次机房严格按照《电子信息系统机房设计规范》(GB50174-2008)A级电子信息系统机房技术要求建设,执行的A级标准包含以下参数但不仅限于以下参数:Ø温湿度区域指标开机时停机时A级区(主机区)温度,℃夏季冬季全年23±220±25~35相对湿度,%45~6540~70温度变化率,℃/h<5,不凝露<5,不凝露机房辅助区(非专用空调区域B级)温度,℃15~305~35相对湿度,%40~7020~80温度变化率,℃/h<5,不凝露<10,不凝露尘埃:主机房在静态条件下,粒度≥0.5μm,个数≤18000粒/dm3。Ø噪音:在计算机系统停机情况下,主机房中心位置<65dB。Ø主机房内绝缘体的静电电位<1KV。Ø照度:主机房>500Lx,无眩光。Ø辅助机房>300Lx,眩光限制等级为I级。Ø应急照明>50Lx。Ø接地:接地电阻<1Ω。零地电位差<1V。Ø主机房内无线电干扰场强,在频率为0.15~1000MHZ时,不应大于126dB。Ø主机房内磁场干扰环境场强不应大于800A/m。Ø在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值,不应大于500mm/s2。1.2.2建设范围本机房项目工程包括机房场地环境系统、电气系统、弱电系统、空调通风系统、及监控中心等五大部分的15个子系统的建设。具体如下:1)机房场地环境系统。2)机房供配电系统。3)机房照明工程。4)机房防雷接地系统。78 5)机房综合布线系统。6)机房门禁系统。7)机房精密空调系统。8)机房新风及强排烟系统。9)机房专用机柜系统。10)机房动力环境监控系统。11)KVM系统。12)消防系统。13)标识标签系统。14)多媒体会议室及监控中心。15)各系统网络交换设备。本招标书为平顶山市公安局信息中心机房工程提供了主要技术要求和施工要求,投标人有责任补充技术招标书中未描述的但为保障该工程正常有效完成所需要的详细要求。投标人只有在得到招标人签发的书面项目竣工移交证书,整个项目才算完成。1.3建设原则及思想根据以上项目概况,结合对本项目智能化设计、应用、施工和管理经验的总结,平顶山市公安局业务技术综合楼数据中心机房建设项目建设必须满足以下建设原则:Ø先进性数据中心机房应立足高起点设计,充分考虑信息技术和信息需求的发展的趋势,紧盯一流建设目标,融入新技术理念。Ø成熟性和实用性采用被实践证明为成熟和实用的技术和设备,最大限度地满足本项目现在和将来的业务发展需要,确保耐久实用。系统管理功能全面,能充分满足数据中心机房建设项目的管理要求。Ø开放性为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应、发展系统功能不断扩展的需求,必须追求系统的开放性,采用开放的技术标准。本系统设计中各子系统均提供了标准化和开放性的接口协议,保证了各子系统之间的网络化与集成化实现。Ø集成性和可扩展性应充分考虑每个子系统的集成和信息共享,保证系统总体上的先进性和合理性,采用集中管理,操作和分散控制的模式。根据数据中心机房建设项目的实际情况,按需要分层次实现各子系统的集成和信息共享,保证系统总体上的先进性和合理性,采用集中管理、分散控制的模式。总体结构应具有兼容性和可扩展性,使整个智能化系统可以随着技术的发展与进步,不断得到充实、完善、改进和提高。在预埋和主干敷设等方面充分考虑冗余,以便于将来的扩展。Ø安全性和可靠性数据中心必须具有高度的安全性、可靠性和稳定性,包括系统自身安全和信息传递的安全,以及运行的可靠性。Ø服务性和便利性强调以人为本的设计思想,适应多功能、外向型的需求,对于来自本项目内外的各种信息进行收集、处理、存储、传输、检索、查询,为本项目的使用者和管理者提供有效的信息和充分的证据。Ø可维护性数据中心机房建设项目要具备故障诊断和分析工具,能帮助维护人员迅速判断故障原因,并具备有效的维护工具和系统自恢复工具,能保证及时准确排除故障。78 Ø经济性在符合规范要求,实现先进性和可靠性的前提下,达到较高的性能价格比。设备选型和系统设计要在确保用户需求、系统集成要求的前提下充分考虑各类产品的性能价格比。关键性产品应以性能的先进性为主要考虑因素,以提高系统的整体水平,对非关键性产品则以实用性为主。1.4应遵循的规范标准1.4.1设计标准工程设计、项目实施、设备安装以及验收等所涉及的技术标准和规范都必须符合中华人民共和国技术标准和规范以及地方及国际上的有关技术标准和规范。同时应符合以下基本技术标准:1)GB50174-2008《电子信息系统机房设计规范》2)GB/T2887-2011《电子计算机场地通用规范》3)GB/T9361-2011《计算机场地安全要求》4)GB50462-2008《电子信息系统机房施工及验收规范》5)GB50311-2007《综合布线工程设计规范》6)GB50263-2007《气体灭火系统施工及验收规范》7)GB50016-2014《建筑设计防火规范》8)GB50057-2010《建筑物防雷设计规范》9)GB50034-2013《建筑照明设计标准》10)GB50052-2009《供配电系统设计规范》11)GB50054-2011《低压配电设计规范》12)GA/T75-94《安全防范工程程序与要求》13)GB50314-2015《智能建筑设计标准》14)SJ/T10796-2001《防静电活动地板通用规范》15)JGJ/16-2008《民用建筑电气设计规范》16)GB50116-2013《火灾自动报警系统设计规范》17)GB50054-2011《低压配电设计规范》18)GB50222-95(2001年修订版)《建筑内部装修设计防火规范》1.4.2标准和规范的冲突处理标准规范与本技术标准要求之间发生冲突,最高标准优先。1.5项目总体要求1.5.1现场条件及要求本技术招标书中的设备设施必须在以下或标书另有说明的现场条件中能够正常运行,如果受到影响业主有权要求投标方改进或更换投标方。不得把以下或标书另有说明的现场条件作为设备设施的功能不能实现或性能降低的理由,如寿命缩短、易生锈等。1.5.2电力供应电压380V220V三相五线制频率50Hz电压波动±10%频率波动±5%接地电阻≤1Ω1.5.3电磁兼容投标方应提供设备向外辐射电磁场强度和承受外界电磁干扰的电磁兼容指标以及测试方法。系统的接地方式、抗电磁干扰措施能使设备在强电环境下正常工作。电磁兼容性满足《IEC801-2》、《IEC801-3》、《IEC801-4》。在设备提供者对设备使用环境考察确认后,保证设备的电磁兼容性。78 1.5.4工作制度此次机房工作时间为365天*24小时。1.5.5管线敷设所有管线的敷设应按相关规范和标准施工。所有管线必须保证接地的电气连通性。所有线缆应按设计图纸一次敷设到位,除非设计上的分支配线,中间不得有任何形式的接续。需要分支配线时应在分支位置配置分线盒。所有的线缆应敷设在桥架、线槽或线管内,线缆的敷设应平直不得产生扭绞、打圈等现象不应受到外力的挤压和损伤。线缆的端接应采用专门的线耳或模块固定不得拧绞、焊接。敷设线缆的线管或桥架暗敷的线管或线槽除外在每隔15m处应设置黑色色标,色标宽度>50mm。敷设多条线缆的位置应用扎线带绑扎并做出标识。扎线带应保持相应间距线缆扎线带的绑扎不能太紧以免影响线缆的使用。所有线缆必须单独标签线缆的两端及中途经常有人接触的地方须加上标签,标签应清晰、耐用。所有电缆或其芯线均应按照交流相位、直流极性配色,配色应一致,便于识别。机柜、控制台的线缆应排列整齐并绑扎在机柜内的布线槽内,同时做出标识。线缆的敷设不得影响机柜门的开启或关闭、设备的更换。线缆的排列应避免交叉。线缆布放时长度应有冗余。除非已进入设备机柜所有线缆必须放置于线槽、线管内不得外露。线管的接续必须按照工艺标准视现场情况使用套丝接头、过线盒。1.5.6铭牌及各类标示铭牌、使用指示、警告指示、各类标志标签上的字体颜色与底色必须呈鲜明的对比并应具有永久的防脱落、防水、防高温特性。所有线缆必须单独标签,线缆的两端及中途可为人接触的地方须加上标签。所有的配线及跳线应采用标签予以标识并单独编号。1.6项目布局规划要求1.6.1机房分区数据中心机房共划分5个系统机房区、1个支持机房区、5个辅助机房机房区。(详见下图)建成后整个机房区标准机位数量约252个。系统机房区采用模块化架构设计,封闭冷通道,单个模块内须集成机柜系统、配电系统、制冷系统、信号采集模块、布线系统,采用双排布局方式,模块内所有柜体须搭配结构密封件使模块外观统一。模块化数据中心须工厂预制现场拼装,缩短交付周期,机房内不做架空地板。1.6.1.1.1系统机房区包括:机房一:345M2,共4个模块,144个机柜位置,其中128个设备机柜柜位,8个强电机柜位置、8个弱电机列头柜位置。一期配置2个模块。机房二:120M2,共1个模块,36个机柜位置,其中32个设备机柜柜位,2个强电机列头柜位置、2个弱电机列头柜位置。机房三:112M2,共1个模块,36个机柜位置,其中32个设备机柜柜位,2个强电列头机柜位置(放置综合供配电柜)、2个弱电机柜位置。机房四:112M2,共1个模块,36个机柜位置,其中32个设备机柜柜位,2个强电列头机柜位置、2个弱电机列头柜位置。1.6.1.1.2支持机房区:动力机房:约80M2,放置市电接入分配柜、输入配电柜、输出配电柜和机房三、四UPS主机。78 接入机房:约58M2,共20个机柜位置,其中16个设备机柜柜位,2个强电列头机柜位置、2个弱电列头机柜位置。电池间:约65M2。1.6.1.1.3辅助机房区:监控中心:67M2,共4~6个系统操作工位。硬件测试间:15M2,共2个硬件测试工位。多媒体培训室:53M2,共10-12个坐位。备品间:35M2。缓冲区:11M2。1.7各子系统具体要求1.7.1机房场地环境系统1.7.1.1.1场地主要材料技术指标机房区域(包括走廊、机房区、动力机房、接入机房)不吊顶,机房顶刷黑色防尘漆,两底两面,机房四周墙壁刷白色乳胶漆,两底两面。机房区域在地面找平后敷设导电铜箔,然后敷设环氧自流平防静电漆,设置汇流泄放电并进行防尘、防水、防鼠等处理。电池间需进行防尘、防水、防鼠、抗压、绝缘处理并在电池与ATS配电柜间设置隔断,隔断需开门。机房内所有玻璃窗需进行隔热、密封、抗压(不小于2.5KPa)处理。根据机房平面布局图,对原有墙体进行改造。1.7.1.1.2墙、柱面机房区域所有彩钢墙、柱面均采用双层彩钢岩棉夹芯彩钢板做净化处理。机房区域隔断、走廊两侧均采用防火玻璃,防火玻璃高2.5M。彩钢板:规格尺寸:板材为LU-050双层彩钢岩棉夹芯复合板材,板材厚≥50mm。板材宽1200,高度根据现场条件订制。内衬5mm玻镁板,金属钢板厚度T≥0.6mm,正反面烤漆厚度不小于20μm。安装厚度:≤50mm,板材安装拼接缝≤2mm。防火性能:A级,耐火极限不小于1小时,须提供国家防火建筑材料质量监督检验中心的检验报告:检验类别:型式检验(安全性能)。防静电性能:表面电阻率:106-109Ω。保温性能:内填岩棉保温层,岩棉容重≥120g,保温系数≤0.04W/(m*K)。Ø四周镀锌钢龙骨厚度≥0.8mm,防脱落结构。板面覆PVC保护膜。Ø可调节式地龙骨:厚度≥1.0mm镀锌钢板经冷轧成型,满足强度要求。Ø踢脚线采用拉丝不锈钢板包饰,高度为70mm~100mm,钢板厚度为≥1.0mm。1.7.1.1.3防火玻璃★防火玻璃采用国标(GB15763.1-2008)12.5mm单片铯钾防火玻璃,必须同时满足耐火完整性及耐火隔热性要求,耐火时间≥90min。玻璃隔断外框采用不锈钢包饰,有锈钢板厚度≥1.0mm。防火玻璃门应配备地弹簧、把手。所有外露的五金构件应选用发纹不锈钢。防火玻璃门为12mm单片铯钾防火玻璃有框玻璃门。所有的门开启角度均≥90°。门扇厚度:50mm。门扇钢板厚度:1.0mm。1.7.1.1.4防火门机房所有出入门按设计要求采用的钢制防火门。防火时间不小于1.578 小时。门扇规格满足机房设备运输及维护人员出入的需要。所选防火门必须通过消防部门认证,其饰面材料的色泽及样式应与整体机房风格一致。钢制防火门应配备闭门器和带把手的成套门锁。门框钢板厚度:1.5mm。门框一体折弯成型,内置连接件,45°拼接。门框R形密封槽结构,密封槽内嵌EPDM密封条。Ø门体保温性:保温参数1.7W/㎡k。Ø门体隔音性:降噪指数34dB。Ø安全销:单扇门2个,双扇门4个。Ø内部填充:泡沫水泥防火板。Ø防火门尺寸:单扇门宽度不低于90cm,双扇门宽度不低于180cm。1.7.1.1.5墙面漆选用国内知名品牌。选用材料需具有绿色环保功效,需在投标时提供相关证明文件。另在材料进场时,需提供相应检验报告及合格证。1.7.2机房供配电系统1.7.2.1.1总体系统描述本次建设供配电系统设计为双电源设计架构,机房供电采用双总线、双配电模式向系统供电。引入两路独立市电和柴油发电机组,在负一楼通过ATS切换后,进入到2楼配电间。机房业务系统供电与辅助系统供电各自单独接入。当双市电断电时,柴油发电机组检测到市电断电,然后自动启动发电,双电源检测到柴油发电机组发电供给备用方,自动切换到柴油发电机组供给备用方(不会发生反向供电)。当双市电有一路供电时,柴油发电机组检测到市电有电,自动停机,双电源自动切换到市电供电方。1.7.2.1.2动力机房设备:1)动力机房低压配电柜技术要求:1.1塑壳断路器分断能力为50KA、微型断路器分断能力为6KA、防护等级IP30。1.2本技术规范引用了GGD型低压开关柜《技术条件》。2.引用标准2.1GB7251.1-97《低压成套开关设备》。2.2IEC439《低压成套设备和开关设备》。2.3GB/T4942.2-93《低压电器外壳防护等级》。3.设备运行环境3.1环境温度:配电柜工作环境不应大于+40℃,不小于-15℃。3.2海拔高度,不大于1500m。3.3环境相对湿度:环境相对湿度:平均不大于60%。(20℃时)3.4地震烈度:不超过8度。(中国12级度标准)3.5耐受地震能力:(承受三相正弦波,水平面和垂直加速度同时作用)水平:0.25g。垂直:0.125g。正弦波持续时间:5周波。安全系数:动态1.67。静态:3.5。4.电气性能4.1额定工作电压:400V。4.2额定电流:1600A。4.3额定短路开断电流:30kA。4.4额定短时耐受电流(1S):30kA。4.5额定峰值耐受电流:63kA。78 5.结构性能5.1防护等级5.1.1正常使用环境:IP30。5.1.2特殊作用环境:IP40。5.2涂装5.2.1涂装采用环氧树脂粉末静电喷涂。5.2.2颜色:驼灰色、整体单色调。5.3结构设计5.3.1开关柜柜体结构应采用GCK通用国标柜,柜体采用敷铝锌板。确保柜体的精度和质量。5.3.2柜体在设计时应充分考虑到运行中的散热问题,在柜体上下合理设置散热孔。5.3.3装有电器元器件的仪表门需用多股软铜线与构架相连,柜内的安装件与构架间应用滚花螺钉连接,应做到整柜构成完整的接地保护电路。5.3.4柜体的顶盖在需要时可拆除,应做到现场主母线可装配和调整。柜顶的四角应装有吊环,用于起吊和装运。5.3.5母线、导电部件和绝缘导线。5.3.5.1母线、导电部件的材料应均为高导电率的铜质母线。主母线采用10X100铜质母线。5.3.5.2绝缘导线应选用铜质线,辅助电路的绝缘导线应为多股铜绞线。5.3.5.3母线搭接处必须压花镀锡。6.主要技术参数6.1标准型终端配电箱外形尺寸,根据配电系统图结合不同类型的箱体的标准尺寸套用。6.3额定电压400V。6.4额定绝缘电压660V。6.5控制回路额定工作电压AC220V。6.6额定频率50Hz。6.7各配电柜负载容量/负载电流,符合各箱体配电系统图。6.8基准绝缘水平,1分钟工频耐压(有效值)不小于2500V。6.9各箱体防护等级IP30。7.技术要求:7.1各类配电箱(柜)内的断路器、接触器等电气元件规格、参数均遵照国家标准要求进行配置。7.2断路器、开关等电气元器件,均符合国标及IEC等有关标准。7.3标准型终端配电箱(如照明配电箱)挂墙式箱体外壳需采用工程塑料配电箱面板为凹形透明工程塑料,嵌墙(或装饰包装)式配电箱,底箱应为钢制底箱,面板同挂墙式配电箱。7.4非标准配电箱(柜)外壳,需采用国标规定厚度的钢板,箱(柜)体、框架需采用型材制作。7.5各类配电箱外壳应有足够的强度和刚度,能承受安装、运输等情况所遭受的碰撞而不影响设备的性能,塑质配电箱面板能承受国际规定的碰撞力,而不破碎。7.6主接线各类配电箱内部配电主干线应为成型铜母排型式,母排的尺寸必须满足国际规定,且同时满足每个配电箱的负载容量。7.7控制接线端子排额定电压不低于500V,额定电流不小于10A,具有PT板,每个端子排均标明编号,且每排端子排留有20%的备用端子,所有端子的绝缘材料必须是阻燃的。7.8控制回路的导线应选用绝缘电压不小于500V,截面不小于1.5mm2多股铜导线,导线两端标明编号,控制导线的内外连线均通过端子排连接。7.9控制导线在箱内的敷设,都敷设在塑料走线槽内,走线槽必须采用阻燃材质。78 8.质量保证及试验8.1设备制作均遵照中华人民共和国相关的制造规范和相关行业标准,以及IEC等标准,几种标准不相同时按较高标准执行。8.2电气元器件,均选择高品质的专业制造厂家的产品。8.3产品按国家有关标准进行试验。8.4每台产品出厂前必须进行出厂试验,并出具产品试验合格证书,同时提供相关的主回路和控制回路等图纸类文件。★在投标时需提供主要器件的原厂证明并加盖公章。2)动力机房UPS配电柜技术要求:UPS配电柜放在在配电间内,用于配套两台200KVAUPS的输入输出配电。型材:机柜表面喷粉厚度不小于60μm,采用黑色砂纹工艺,满足防腐、防锈、防火、光洁、色泽均匀、无流挂、不露底、无起泡、无裂纹、金属件无毛刺锈蚀要求。机柜表面涂层可满足不低于GB/T4054-1983中规定外观等级的二级要求。A级优质碳素冷轧钢板和无锌花热镀锌钢板。机柜所有面板可支持单独拆卸和拼装功能,采用门锁可满足安全防盗要求。★铜排含铜量不低于99.95%,需提供《中国有色金属工业产品质量监督检验中心检测报告》以证明铜排纯度符合要求。机柜整体防护等级不小于IP20。3)电气性能:输入1路规格为400A,输出4路规格为250A。带输入智能总电表:可以远程输出参数。★ACB、MCCB或MCB选用ABB、施耐德(非国内合资)或西门子等一线知名品牌,保证产品可靠性。★要求提供ACB、MCCB或MCB选用ABB、施耐德(非国内合资)或西门子等一线知名品牌的厂家直供证明文件。4)应用环境:Ø工作温度:-5℃~40℃。Ø工作湿度:相对湿度≤95%。Ø工作海拔:2000米不降额。5)监控要求:支持MODBUS或SNMP协议,并通过RS485,FE接口上报,满足配电柜接入动环管理系统要求。支持主回路电压电流,空开状态,视在功率,有功功率,电能等指标监测。支持主回路过压欠压告警,过流告警,频率异常告警,单路掉电告警,三相不平衡告警。支持主回路输入3次电压电流谐波检测及总谐波检测。支持支路电压,电流,有功功率,电能,空开状态检测。1.7.2.1.3机房一、机房二、接入机房综合供配电柜技术要求1)总体要求接入机房、机房一、机房二采用分布式供电模式,2N架构。UPS后备时间系统30分钟。监控中心设备采用机房UPS供电。接入机房中所采用的每台综合配电柜中UPS容量为40KW,机房一、机房二机房中所采用的每台综合供配电柜中UPS容量为120KW。2)招标要求品牌:UPS应选用知名品牌,且厂商具有自主研发能力。78 工作环境:Ø防护等级:IP20。Ø工作温度:-5℃—+40℃(不降额)。Ø相对湿度:最大95%(20℃±5℃)。Ø海拔高度:0-1000m不降额,1000m以上每增加100m,所带负载减少1%。ØUPS冷却方式:强制风冷(风扇支持智能调速)。厂商资质要求:ØISO9001质量体系认证ØISO14001环境体系认证。Ø生产商厂对所生产的产品,应具有完善的检测手段及相应的检测设备。要求提供中国合格评定国家认可委员会颁发的实验室认可证书(CNAS)。3)基本要求:★综合供配电柜应集成UPS、UPS输入开关、UPS输出开关、UPS旁路开关、服务器机柜配电、精密空调配电、应急照明配电。机房一和机房二每台综合供配电柜输出至少两路250A(UPS主、旁路)和至少6台精密空调配电。UPS类型应为在线双变换式,制式为三相输入,三相输出。UPS需采用模块化设计,系统单功率模块的额定输出功率应介于16kW-50kW之间,并支持热插拔,当功率模块故障时,应及时退出系统而不能影响其他模块正常工作,不允许输出中断。★UPS应采用集中控制的逻辑,集中控制单元需要1+1冗余。★UPS系统应采用集中旁路方式,旁路模块应支持热插拔,应内置维修旁路。应支持自老化功能。UPS市电模式转电池模式,电池模式转市电模式,市电模式转旁路模式,旁路模式转市电模式切换时间均为0ms。市电模式下,UPS系统效率在50%负载时应达到96%,UPS系统效率在30%负载时应不小于95%。ECO模式下,UPS系统效率应达到99%。UPS旁路可长期支撑135%过载(环境温度为30度),1000%过载时支撑100ms。★塑壳断路器型号及配置要求不低于:ABBTmax系列、施耐德NSX系列、西门子3VL系列,分断能力不低于36kA。★微型断路器型号及配置要求不低于:ABBS200系列、施耐德iC65系列、西门子5SJ6系列,分断能力不低于6kA。★断路器需要提供元器件厂家出具的直供证明。振动测试要求:应满足GB/T2423.10-2008振动要求,正弦扫频:5-62Hz,5mm/s。62-200Hz。2m/s2。扫频速率:1oct/min。三轴向测试,每轴向5个循环。噪音(dB):100%负载时≤65dB(A)4)输入输出特性:★输入电压范围140-480VAC。线电压305V-485V支持满载。额定频率(Hz):50Hz/60Hz。★输入频率范围(Hz):40Hz-70Hz。★输入功率因数:>0.99满载。输入电流失真THDi:<3%(线性载满载)。额定输出电压:380VAC/400VAC/415VAC±1%(线电压)。输出电压精度:静态:±1%。78 电压可调范围:微调范围+/-5%。★输出电压波形畸变率:<1%(100%线性载),<3%(100%非线性载)。输出电压不平衡度:平衡负载:±3%。不衡负载:±4%。相位不平衡度:120±2°(平衡或不平衡负载)。动态电压瞬变:±5%(20ms恢复时间)。电流峰值比:3:1。输出频率:同步状态,跟踪旁路输入(市电模式)。50Hz/60Hz(电池模式)。★输出功率因数:1。5)旁路特性:最大旁路过载电流:负载>1000%时,支撑100ms。旁路过载能力:长期支撑125%过载.1000%过载100ms。外围设备及结构件要求:机箱镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象。机箱表面平整,所有标牌、标记、文字符号应清晰、正确、整齐。各种开关便于操作,灵活可靠,重要开关如旁路控制开关、紧急关机开关要有防护装置和警示标志。机柜配电母排要求具有绝缘防护。通风散热:电源结构设计应有利于自然通风和散热。6)人机交换与监控性能:UPS机柜系统应具有人机交互性能,应支持中/英文界面。参数设置:监控模块和参数设置开放,具备密码分级权限保护,设置参数支持掉电存储功能。人工操作:重要操作进行密码保护和警示提醒。异常情况下具备人工干预的操作方式。综合供配电柜系统应具备RS232或RS485/422、FE(SNMP通讯口)、干接点接口及环境监控传感器接口,并提供与通信接口配套使用的通信线缆和各种告警信号输出端子,通信协议应符合YD/T1363.3的要求,系统应具有下列主要功能:1)实时监控UPS的工作状态:系统正常工作方式/电池逆变/旁路供电、过载、蓄电池放电电压低、蓄电池充放电状态、市电故障、功率模块状态(正常/故障退出)、UPS系统故障和运行状态记录。2)实时监控主路输入的开关状态,UPS输入开关状态、UPS输出开关状态、UPS维修旁路开关状态、服务器机柜配电支路开关状态及空调配电支路开关状态。采集和存储系统运行参数:UPS主输入电压、UPS旁路输入电压、UPS输出电压、UPS输出电流、UPS输出频率、UPS模块输出电流、蓄电池电压、充/放电电流。显示精度应符合YD/T1363.1的要求。主路输入相电压、电流、频率、功率因素、频率、电能、有功功率、无功功率、视在功率、负载率、电压电流谐波率、母排温度等。机柜配电支路及空调配电支路的电流、电能、触点温度、负载率等。电能支持按月、按年统计。7)电池管理功能UPS系统应支持电池节数可调,具有定期对电池组进行自动浮充、均充转换、自动温度补偿、电池组放电及记录功能。(1)保护功能:当异常出现时,UPS应具有如下保护功能,并发出告警。UPS交流输入过、欠电压保护:当UPS系统输入电压超出允许变化范围时,UPS78 系统应自动转为电池供电。当输入电压恢复到正常范围之内时,UPS系统应自动从电池逆变转为正常工作方式。UPS系统旁路输入电压允许变化范围可设置,上限可设为10%、15%、20%,下限可设为-15%、-20%、-30%。旁路输入电压允许变化范围可根据用户要求设置。UPS输出短路保护:输出负载短路时,UPS系统应自动关闭输出,同时发出声光告警功率模块为限制某些故障进一步扩大,模块内应设置输入输出熔断器(或断路器)等保护功能。输出负载短路时,UPS系统应自动关闭输出,同时发出声光告警。UPS过温度保护:功率模块内部温度达到保护设定值时,功率模块应能自动告警并保护而退出系统,当故障排除后应能自动恢复工作。UPS模块熔断器(或断路器)保护:功率模块为限制某些故障进一步扩大,模块内应设置输入输出熔断器(或断路器)等保护功能。(2)报警功能:主路输入告警:欠压、过压、缺相、输入开关脱扣、单路掉电报警、电流互感器接线错误告警。Ø主路电流越限及超限告警,主回路过载告警及三相不平衡告警。服务器机柜配电及空调配电支路告警:1)开关状态变化告警,过载告警,大电流冲击告警。2)电流两段阈值报警功能,且报警阈值可调。3)监控模块故障及多回路智能监控装置内部通讯失败告警。Ø告警记录等历史信息应完整,包含历史事件的属性、描述、开始时间、结束时间,支持随时刷新及在系统完全无电状态下自动保存。告警记录不可删除且信息存储数量不少于1000条。1.7.2.1.4机房三、机房四精密配电柜技术要求1)总体要求机房三和机房四利用原来的两台200KVAUPS及配套电池,不再单独采购。投标人需要将2台利旧UPS及配套电池搬迁至新城区。精密配电柜用于机房三和机房四的服务器机柜配电及精密空调配电,总共需要4台,对应输出配电路数满足服务器机柜和精密空调配电要求。2)工作环境:Ø防护等级:IP20。Ø工作温度:-5℃—+40℃Ø相对湿度:最大95%(20℃±5℃)Ø海拔高度:≤3000米厂商资质要求:ØISO9001/TL9000国际质量体系认证ØISO14001国际环境管理体系认证ØISOIEC_27001信息安全管理体系认证ØOHSAS18001职业健康安全管理体系认证3)基本要求:Ø满足输入电压380/400/415VAC。频率:50Hz/60Hz匹配大部分区域供电制式Ø支持A,B双电源输入,需配置指示灯指示电源输入状态。Ø★提供精密配电柜的CCC,CE,泰尔认证报告,并提供完整的页码齐全的CE测试报告。Ø★精密配电柜集成空调配电和服务器机柜配电。78 4)柜体结构要求:Ø精密列头柜尺寸、颜色建议与服务器机柜保持一致。Ø表面处理:柜体表面喷粉厚度不小于60μm,采用黑色砂纹工艺,满足防腐、防锈、防火、光洁、色泽均匀、无流挂、不露底、无起泡、无裂。Ø柜体表面涂层满足GB/T4054-1983中规定外观等级的二级要求。Ø柜体采用A级优质碳素冷轧钢板和无锌花热镀锌钢板。所有面板支持单独拆卸和拼装。Ø★母排应采用高电导率纯铜导体,表面需镀镍处理,含铜量不低于99.95%,需提供《中国有色金属工业产品质量监督检验中心检测报告》以证明铜排纯度符合要求。Ø母排需为后镀镍工艺,母排需根据设计折弯、打孔、压制成型后再进行镀镍处理,以保证母排表面镀镍层均匀完整。Ø前门为双层门结构,外层门采用网孔门,通孔率不低于60%,双层门结构使带电母排与操作空间有效隔离,保障人身安全。Ø柜体内部母排应布局合理,柜体后门打开后,母排(地排除外)易触碰部分需有PC板防护。Ø柜体需有滚轮和调平地脚,方便安装及柜体入列时与机柜对平对齐。Ø根据招标图纸选择铜母线的规格,要求N线截面应与相线相同。选用的铜母线载流量不得小于额定电流要求。接地线、N线及连接排上均开有充足的模数孔用于电缆的连接。Ø精密配电柜应具有智能监控功能。多回路智能监控装置要求从以下品牌对应型号中选取:SchneiderBCPMA多回路监测装置、HUAWEIMDU多回路监控装置、EmersonSPM多回路监控装置、ABBEMPDU多回路智能监控装置。需采用不小于5寸液晶彩色触摸屏,触摸屏可显示系统模拟图,系统模拟图可显示各开关和防雷器的实时状态,可显示设备服务器机柜配电和空调配电主回路及支回路的电量信息。双母线系统柜体中,两条母线共用一套人机操作显示系统。具体要求如下:1)服务器机柜配电及空调配电母线监测参数l三相输入电压、电流、频率、视在功率、有功功率、功率因数、谐波百分比、电量、三相不平衡度、零地电压、零线电流。l主路开关状态、负载百分比.l主回路电压、电流测量精度不低于0.5%,有功/视在功率测量精度不低于1%,电能测量精度不低于1%。2)★精密配电柜内服务器服务器机柜配电和空调配电支路监测参数。l支路额定电流、实际电流,支路负载百分比,支路开关状态。l支路电压、电流测量精度不低于0.5%,有功/视在功率测量精度不低于2%,电能测量精度不低于2%。3)报警信号支持LCD显示屏声光告警,触摸屏消音。告警信息分为提示告警、重要告警和紧急告警三级,用户可对告警信息的告警级别进行调整。当出现提示告警时,指示灯颜色依然为绿色,无报警声,触摸屏显示告警信息。当出现重要告警时,指示灯变为黄色,蜂鸣器间隙告警。当出现紧急告警时,指示灯变为红色,蜂鸣器长鸣。4)精密配电柜应具有多回路智能监控装置,且具有以下报警功能:l服务器机柜配电及空调配电主路欠压、过压、缺相、输入开关脱扣、单路掉电报警、电流互感器接线错误告警。l服务器机柜配电及空调配电主路电流越限及超限告警,主回路过载告警及三相不平衡告警。78 l服务器机柜配电及空调配电主路频率越限告警,电压总谐波率高告警,电流总谐波率高告警。l服务器机柜配电及空调配电支路开关状态变化告警,过载告警,大电流冲击告警。l服务器机柜配电及空调配电支路电流两段阈值报警功能,且报警阈值可调。l监控模块故障及多回路智能监控装置内部通讯失败告警。5)告警历史记录不得少于2500条。5)器件要求:Ø进线断路器:进线断路器采用塑壳断路器。塑壳断路器型号及配置要求不低于:ABBTmax系列、施耐德NSX系列、西门子3VL系列,分断能力不低于36kA。Ø支路断路器:支路断路器采用微型断路器。微型断路器型号及配置要求不低于:ABBS200系列、施耐德iC65系列、西门子5SJ6系列,分断能力不低于6kA。Ø ★断路器需提供元器件厂家出具的直供证明。Ø浪涌保护器采用C级浪涌保护器,耐冲击过电压额定值小于1.8KV,标称放电电流≥20KA,并配置MCB后备保护。所用防雷器需提供CE认证。Ø电流互感器精度需为0.5级。Ø智能监控装置支持MODBUS或SNMP协议,支持被第三方网管集成。智能监控装置内部通信采用CAN通信。6)安装要求:Ø绝缘电阻:机柜内各带电回路(该回路不直接接地)对地(或柜体)绝缘电阻应≥10兆欧(500V兆欧表测量1min后读数)。Ø绝缘强度:机柜内各带电回路对地(或柜体)以及两个非电气连接的带电回路之间,应能承受2500V、50Hz正弦试验电压1min,不出现击穿或飞弧现象,漏电电流≤10mA。Ø保护接地装置与箱体的接地螺钉之间的连接电阻值≤0.1Ω。Ø爬电距离和电气间隙应符合GB/T3797-1997中的规定。1.7.2.1.5蓄电池要求:Ø蓄电池类型:阀控式密封免维护铅酸蓄电池。Ø单节蓄电池额定电压:12V/100AH。Ø外壳材料:采用阻燃聚丙烯。其阻燃标准应达到GB/T2408-2008中的FH-1和FV-0的阻燃等级要求。Ø蓄电池外壳无变形,裂纹及污迹,极性正确,正负极性及端子有明显标志,便于连接。还应留有连接检测装置的接线端子。Ø蓄电池内阻应匹配,蓄电池有安装编号。Ø提供蓄电池的内阻值,应与在电池间安装后实际测试的蓄电池内阻值一致。Ø电池电压均匀性≤50mV。Ø充电方式:恒压限流充电方式。Ø连接导线:采用阻燃性PVC材料包裹的软连接条,电池间连接导线电压降(两极柱根部测量)在1h率大电流放电时为10mV。Ø蓄电池间接线板、终端接头应选用导电性能优良的材料,并具有防腐蚀措施。蓄电池的槽、盖、安全阀,极柱封口剂等材料应具有阻燃性。Ø80%放电深度的循环寿命:≥1200次。Ø每月自放电率:4%Ø密封反应效率:≥90%Ø蓄电池使用期间安全阀应自动开启闭合,蓄电池开阀压力:10kPa~49kPa闭阀压力为应在1kPa~10kPa。78 Ø电池组间互连接线板应绝缘,终端电池应提供外接铜芯电缆至直流屏的接线板。Ø蓄电池在大电流放电后,极柱不应熔断,其外观不得出现异常。Ø常温条件下蓄电池封置90天后,其荷电保持能力不低于90%。防酸雾性能应满足完全充电后的电池以0.2I10电流连续再充电4h,PH值应呈中性。Ø蓄电池环境温度在负30℃至正65℃时封口剂应无裂纹及溢流。Ø投标时要求提供原厂授权,不得使用贴牌产品。Ø推荐品牌:松下、汤浅、双登、南都、理士、光宇、易事特等。1.7.2.1.6柴油发电机组1)总体系统描述本方案后备供电系统采用防雨型低噪音全自动柴油发电机组。机组总输出功率≥800KW,峰值输出功率900KW。市电异常情况下,系统可支持机房的所有负载。日用底座油箱贮备油量可保证发电机在满载状态下连续运行8小时以上。机组采用自动化控制系统,对市电状态自动长期检测,一旦市电中断,5S内立即进入自启动状态,60S可达到稳定输出功率。市电恢复正常后,系统自动跳闸、退网、停机进入待机状态。系统配置静音装置,低噪音运行。机组底座采用高强度型钢制作,底下有减震装置,机组控制屏采用高精度电气测量仪表,联轴器弹性圈采用高弹性耐磨的橡胶材料制成,机组外部各旋转部位均要有防护装置。本次招标柴油发电机组将放置在大楼西北侧空地之上,考虑搭建柴油发电机组在室外的防水、防结露等问题,柴油发电机必须搭建外罩。为了保障采购设备的质量,必须提供有关产品的质量体系认证、环境体系认证、职业健康安全管理体系认证等资质证明文件。铭牌应符合国家有关规定。产品交货时中标单位应按国家有关规定及标准提供全套技术资料(包括产品合格证、装箱清单、备件清单、附件清单等)。★当市电中断后,柴油发电机组应在5S内立即进入自启动状态,60S可达到稳定输出功率。2)柴油发电机组技术参数:Ø功率800KWØ额定电压230/400VØ额定电流1440AØ额定频率50HZØ额定转速1500转/分钟Ø功率因数0.8(滞后)Ø相数三相带零线Ø启动方式DC24Ø油机使用知名柴油机Ø柴油消耗:100%负载<195g/kw-hØ机油消耗:<0.12g/kw-hØ振幅≤0.5mm Ø噪音≤102dbAØ相序A(U)B(V)C(W)Ø空载电压整定范围95-105% Ø稳态电压调整率±1% Ø瞬态电压调整率+20—-15%Ø电压稳定时间≤1s 78 Ø电压波动率≤±0.5% Ø稳态频率调整率≤±1% Ø瞬态频率调整率+10—-7%Ø频率稳定时间≤3s Ø频率波动率±0.5% Ø机组能在110%额定功率下超载连续运行1hØ使用环境通风良好Ø使用环境温度≤40℃Ø海拔高度<1000m3)柴油发电机组柴油发电机组主要由柴油机、发电机、控制屏、底盘、水箱、油箱、静音箱等构成,与机组成为一个独立的整体,体积小、重量轻、结构紧凑、造型美观。柴油机主要技术参数:Ø气缸数:6Ø缸体结构:直列式Ø启动方式:DC24V电启动Ø冷却方式:封闭式水循环Ø供油方式:电喷Ø调速方式:电子Ø进气方式:涡轮增压Ø过载能力:110%Ø转速:1500rpm4)发电机主要技术参数:Ø功率800KWØ额定电压230/400VØ额定电流1440AØ额定频率50HZØ功率因数0.8滞后Ø绝缘等级HØ温升≤125℃Ø防护等级::IP23Ø接线方式:三相四线Y形接Ø调节方式:AVR5)测试条件和标准Ø环境温度25°C、海拔152.4米、相对湿度60%、功率因数0.8Ø发动机:ISO3046、DIN6271、BS5514Ø发电机:IEC60034-1、BS5000、C.S.A22-2、NEMAMG1-22、VDE0530、GB755Ø发电机组。GB/T2820、GB1105、ISO8528、IEC34-1Ø常用功率:可连续运转,12小时运行期内允许累计过载10%运行1小时。6)自动控制:Ø自动控制器采用高性能微处理器和工业级元器件制造,具有结构紧凑、体积小巧、安装方便。LED液晶中文显示,可手动、自动切换操作。Ø78 可对柴油发电机组进行全方位的控制,实时监测机组的工作状态,实现各种自动保护功能,并提供远程集中监控功能,该系统具有限值声光报警,声光预报警可与上位机直接通讯,具有遥测、遥信、遥控三遥功能。Ø该控制系统预留有通讯接口,附带远程监控软件,具有手动程序启动,远程自动启动,上位机遥控启动。Ø自动控制系统配有恒压充电器,具有恒流、涓流、充满自停、抗短路功能。Ø控制系统采用全自动化控制设计,可选择自动控制程序,手动控制程序,通讯遥控等控制模式。可以通过面板的按键、外部开关、通讯口控制油机的运行或停机。Ø具有逆功保护功能Ø具有远端启动接口,可设置启动延时、停机延时时间、启动控制发电机组自动启/停。包括:预热或预润滑时间、启动延时、启动限时、启动电机脱离转速、怠速运行时间、升速过程时间。Ø具有怠速控制和升速、降速控制输出,可控制电子调速器和电动机调速装置。Ø具有过压、欠压、过频、过流、油压低、水温高、急停、启动失败等保护功能。ØLED液晶屏中文显示运行参数,带背光。Ø自动记录油机运行时间。Ø当机组在自动状态下,市电故障失电经系统3S确认,自动启动机组(启动三次为一个循环,每次启动时间为3S,间隔为5S)当达到额定电压和额定转速时,开关合闸投网、供电,自启动投网供电时间﹤25S。当市电恢复后,开关转换市电。经系统10S确认,机组自动降速,延时60S,自动停机,并自动进入下一个自动启动的准备状态。7)其他要求:Ø投标文件中应详细列出产品的主要部件、材料、元件名称、技术参数、制造厂、单价、数量、产地。Ø产品中的所有部件、材料、元件必须是近一年内出厂的、全新的、未使用过的合格产品。Ø投标文件中应详细说明产品的主要性能指标。Ø产品按国家相关标准进行生产。Ø产品的制造、安装、检验和验收执行的标准按国家现行有关标准执行。1.7.2.1.7机房供配电电缆要求:★提供线缆厂商生产许可证、3C认证证书、质量检测报告等相关资料齐全,合格证有生产许可证编号。★电线、电缆均应为原厂产品。★电缆及其组成部件应满足GB5023.1~7、GB/T12706-2002、GB/T19666-2005、GB/T3956-1997、GB/T2952-1989、GB/T6995-1986、GB/T2951-1997、GB/T3048-1994、GB/T18380-2001、GB/T19216-2003、JB/T8137-1999、GB50411-2007等国家标准及现行最新国家标准。电缆应包装完好,抽检的电线绝缘层完整无损,厚度均匀。电缆无压扁、扭曲。耐火、阻燃的电线、电缆外护层有明显标识和制作厂家。电线电缆进场每批按规定抽样检测,检测试验室由买方指定,检测费用由卖方自行承担。绝缘线芯五芯及以下分色采用颜色标识,全色谱分为红、黄、绿、兰、黄绿双色。线芯直径误差不大于标称直径的1%,绝缘层厚度均匀,符合建筑电气施工质量验收规范GB50303-2002第3.2.12条相关规定。10mm²及10mm²以上规格电线电缆必须有“米”标。电线根据施工方需要加工成100米/盘、200米/盘或其他规格。4mm²及以下导线实际长度与包装标注长度误差不超过1%且不得是负误差,4mm²以上导线实际长度与包装标注长度必须一致。78 每盘电线均应附有合格证。电缆全部盘在电缆盘上,电缆盘上清楚标明厂家、电缆型号规格、电压等级、毛重、生产日期、长度。成品电缆的护套表面应有生产厂家、电缆型号、额定电压、米数等连续标记,标记应字迹清晰、容易辨认、耐擦。★线缆铜材纯度达到99.9%以上。其他绝缘材料、护套材料、填充物等必须使用国家认可的优质产品。★耐火或阻燃型的电缆外皮燃烧性能应符合相应技术标准要求,符合消防验收要求。★本工程所有电缆截面均为“圆芯”截面,严禁做成“扇形”截面。电缆应妥善包装在符合JB/T8137-1999规定要求的电缆盘上交货,所有电缆末端应可靠封堵、密封,并用适当的方法牢固地固定在电缆盘上,以免遭受在运输过程中可能的机械损伤,重量不超过80KG的短段电缆允许成圈包装。运输及储存:应根据施工单位需要,保证在规定的时间内将货送到施工单位指定地点。运输中严禁从高处扔下装有电缆的电缆盘,严禁机械损伤电缆。吊装时严禁几盘同时吊装,运输时电缆盘必须放稳,用适当方法固定,防止互相碰撞或翻倒,并应保存在通风且无有害气体侵蚀的场所。1.7.3机房照明工程1.7.3.1.1照明系统技术要求机房照度指标必须满足GB50174-2008《电子信息系统机房设计规范》A级机房配置标准,机房区照度≥500Lx,眩光限制等级要求达到I级。机房常用工作照明、疏散照明灯具采用LED面板照明灯具,光源寿命≥50000H,光通量3500Lm,显色指数≥80。机房应急照明安装Φ150mmLED面板筒灯,照度≥50Lx。机房应急照明采用消防应急供电。消防指示灯具必须满足GB17945-2010新国家标准,灯具采用超高亮白光LED光源,停电后应至少延时90分钟,灯体表面亮度>300cd/m2。并具有国家3C认证、CQC认证及RoHS环保认证。1.7.3.1.2灯具要求:Ø采用LED平面集成光源,热阻小、温升低,灯壳为散热器一部分,直接导热。Ø使用宽电压设计,电压波动时灯体总功率基本上无变化,避免频闪,保障工人使用照明环境的稳定性。Ø材质:采用高强度压铸铝外壳、拉铸铝散热器、高效反射罩、外部静电热塑喷涂,耐腐蚀,抗冲击,牢固耐用。Ø机房的灯具应分区、分段设置开关。开关的分区分段应同时考虑方便工作区域的选择和光照度的调整。Ø机房走廊设置应急灯。Ø模块内灯具设置UPS取电照明。1.7.3.1.3施工要求:«本次机房内照明需要达到分区域控制,施工前需与业主方进行沟通确定施工方案。1.7.4防雷接地系统机房防雷接地系统是机房设备安全的重要保证。为避免雷击时给机房设备、电气线路造成过电压损坏,防雷设备应采用一体化设计防雷器做到全保护模式。本次工程在机房区域设置三级防雷保护。一级防雷采用大楼防雷。不参与本次招标。二级防雷器安装在机房总配电柜前端进行保护。三级防雷器安装在UPS输出端进行保护。1.7.4.1.1防雷1)防雷器品牌要求:78 防雷设备主要产品需要由生产厂家出具技术参数证明文件并加盖生产厂家公章指标。提供的主要设备技术证明文件。为确保系统的稳定性,主要产品(防雷产品)为统一品牌提供复印件并加盖生产厂家公章。主要产品(防雷产品)必须经过保险公司承保,且免赔金额不能大于20%,提供复印件并加盖生产厂家公章。主要产品(防雷产品)还具有关于产品性能的检测报告,每提供一个检测报告,并提供复印件并加盖生产厂家公章。主要产品(防雷产品)必须提供国际CE认证和ROSE认证,并提供复印件并加盖生产厂家公章。主要产品(防雷产品)必须提供专利证书,并提供复印件并加盖生产厂家公章。主要产品(防雷产品)必须提供产品防伪标签查询。主要产品(防雷产品)必须是国内著名商标,并提供复印件并加盖生产厂家公章。2)防雷产品技术要求:防雷产品技术要求:电源二级防雷器Ø通流流量:10/350us:25KA。ØUp:2.5KV。Ø保护模式:L/N-PE。ØT1级试验。Ø带省电节能工作指示功能。Ø带故障工作指示功能。电源三级防雷器耐冲击过电压额定值小于1.8KV。标称放电电流≥20KA,并配置MCB后备保护。所用防雷器需提供CE认证。1.7.4.1.2接地工程因本次机房不铺设放静电地板。本机房工程将用水泥砂浆抹平地面(装修施工),铺设600×600mm的铜箔网格,铜箔规格为40mm×0.1mm。在四角引出地面和围绕机房一周的等电位接地汇流排连接。完后在铜箔网上面涂装防静电地坪漆,厚度3mm。1)防静电漆要求:Ø导电漆电阻:0.025Ω/m2Ø屏蔽:50KHZ—1000KHZ,衰减70dB。Ø颜色应有多种可选。Ø防静电漆施工工艺要求:Ø地面处理:依据地面状况做好打磨、修补、除污、除尘。Ø防静电底漆:采用渗透性及附着力特强防静电底漆滚涂一道,增强表面附着力。Ø铜箔铺设:用导电铜箔全面铺设一道。Ø防静电砂浆:将防静电组份加入石英砂,用镘刀将其均匀涂布多道。Ø防静电腻子:用防静电组份加入适量腻子粉,用镘刀将其均匀涂布多道。Ø防静电面漆:用防静电面漆滚涂或用防静电自流平馒涂。2)接地本机房工程的接地系统采用独立接地,接地电阻要求≤1欧姆,零地电压≤1V。接地引下母线为双色≥50mm2铜芯绝缘导线,中间不能裸露并设置备份接地线缆。1.7.5机房综合布线系统1.7.5.1.1总体系统描述78 数据中心机房综合布线系统充分考虑高安全性,易于扩展,灵活组网,方便日后维护等实际应用需求。综合布线应考虑机房所有区域。数据中心机房综合布线系统要求光通道采用室内多模加单模光纤解决方案,铜缆采用非屏蔽CAT6解决方案。所有线材均采用低烟无卤阻燃型线缆。«系统布线应全部采用物理星型拓扑结构,任何一条线路故障均不影响其他线路的运行。1.7.5.1.2招标要求1)六类系统技术性能要求:Ø机房四每条信息链路都要求采用6类屏蔽低烟无卤23AWG标准以上线缆,除机房四外,其他机房所有信息链路都要求采用6类非屏蔽低烟无卤23AWG标准以上线缆。机房内所有信息链路线缆都带十字骨架,六类双绞线的线缆测试带宽应达到250MHz,护套采用阻燃等级为CMR(含)等级以上。«所有跳线产品必须采用成品跳线,不允许进行现场加工。2)光缆布线技术性能要求:系统必须完全满足YD/T1258.4.2005《室内光纤系列第四部分多芯光纤》和GB/T17651.2中的技术要求。系统线缆采用室内多芯低烟无卤光缆产品,包括各种线缆及跳线等全系列产品。低烟无卤-依照标准IEC61034。阻燃-依照标准IEC60332。无毒-依照标准IEC60754-2。端到端全部采用ODF光纤管理单元,耦合器全部采用LC连接器,系统应有足够的空间保证光纤的盘绕、固定和接续,完全满足ANSI/TIA/EIA-568-A及ANSI/TIA-606标准。3)网络配线架:Ø配线架金属材质:全钢架结构+黑色喷塑Ø配线架塑料材质:PBT工程塑料、PC聚碳酸酯、ABS工程塑料ØIDC打线端子:磷青铜镀镍Ø镀金层厚度:50µmØ配线架模块类型:6口一体式模块*4组ØRJ45端口:可连接1-24根跳线Ø接线端子类型:IDC与110双用端子,可卡接导体为0.4~0.6mmØ安装性:19英寸标准机架式设备Ø配线架背部理线功能:配线架背部含1*24金属理线板Ø安装方式:使用配线架包装内标配螺丝安装于机架内Ø维护方式:打开机柜后门从背部进行维护Ø安装高度:1UØ绝缘电阻:初始值≥100MΩ,恒定湿热试验后≥100MΩØ插入力:≤20NØ拔出力:≥20NØRJ45卡接次数:≥750次Ø接线端子卡接次数:≥250次4)光纤配线架:Ø光纤配线架材质:优质冷轧钢板整体黑色喷塑Ø钢板厚度:1.0mmØ安装板材质:铝板黑色喷塑Ø工作电压:125VØ耐压:750VØ安装高度:1U78 Ø进线光缆数量:2-4根Ø进线方式:配线架后部进线,支持室内室外光缆熔接Ø连接方式:线缆进线→线缆盘纤→尾纤熔纤→尾纤盘纤→耦合器连接→耦合器安装板连接→光纤跳线出线Ø耦合器安装板安装方式:安装板自带卡扣螺丝直接将安装板卡接于爱谱华顿光纤配线架内的螺丝安装孔内Ø配线架盖板安装方式:前部盖板卡扣螺丝开启Ø配线架安装方式:使用包装内标配安装支架安装于19英寸标准机柜类Ø配件:支持FC、LC、ST、SC四种类型耦合器«为了保证链路的通畅性,综合布线产品(除机柜外)必须为同一品牌并提供加盖公章的原厂授权文件。1.7.5.1.3桥架及路径:弱电桥架均采用镀锌开放式网格桥架。所有弱电系统主干采取桥架内敷设,各机房内支线采用机柜上走线方式。弱电桥架应与强电桥架间距≥400mm。强电桥架采用热镀锌桥架。所有强电线缆应在桥架内进行敷设至配电柜,不得出现裸露明线、暗敷等情况。另强电桥架分为直流、交流,在具体实施时应分开敷设,不得同时敷设在同一桥架内。本次施工将机房所有桥架全部安装到位。1)弱电桥架的技术性能指标:Ø桥架直线连接采用免工具、免配件技术,方便、快捷,同时保证其优良的电连续性。全自动修正激光焊接技术确保每个焊点坚固、平整,单点抗拉力不小于500千克力。Ø桥架主体直连GR-magic免配件、免工具专利技术,保证施工高效快捷,易于变更和调整。所有弯头、“T”型交叉、“十”字交叉均能认便在现场根据需要制作完成,且无须经过高温切割即可快捷完成。具备完整的平面安装、吊装、侧墙安装、钢结构型材安装等全套配品配件支持。Ø通过ISO9001、ISO14001标准认证,并符合IEC、E30/E90、UL、EMC及电连续性测试等行业规范及认证。产品应充分满足国际标准DINEN61537及DINVDE0639、DINEN61537及DINENISO12944测试要求。2)强电桥架技术性能指标:Ø板材厚度:料后不应小于1.5mmØ表面处理:钢制热镀锌≥65um,表面镀锌层应均匀、无毛刺、无过烧、挂灰、划伤痕等缺陷,并无漏镀点。附着力:镀层附着检查后。不应有剥离、起皮、凸起等缺陷。附件(吊杆、角钢、螺栓、各种垫片)均为热镀锌产品。Ø焊接质量:刚制件应采用电弧焊。焊点应均匀、统一饱满,没有漏焊、虚焊、烧穿、裂纹、夹渣、弧坑等缺陷。Ø桥架载荷挠度规定:桥架直通在承受而定均匀分布荷载时的相对挠度不应大于1/200;托臂、支架的最大挠度制与其长度之比不应大于1/150。Ø桥架应有接地孔,用连接板连接桥架时,连接处电阻值不大于0.1欧姆。1.7.5.1.4网络系统各节点位置:数据中心机房核心网络设备机柜设置在接入机房,每个模块内设置网络布线列头柜。本次综合布线系统说明:每个模块内设置综合布线列头柜两台。每台机柜自列头柜敷设12根六类非屏蔽网线,1根4芯多模光纤。每个模块按照34台机柜计算综合布线信息点。1.7.6机房门禁系统78 1.7.6.1.1总体及系统描述为便于管理和保障机房场地的安全运行,在机房内各出入口设门禁系统,门禁系统从UPS取电。本次门禁系统共计18套。机房入口用独立人脸识别门禁系统。在机房一、二、三、四及两个楼梯门安装门禁读卡器,采取TCP/IP联网方式,读卡器识别可采取密码、指纹、刷卡三重模式中任意一种。门禁系统采取单向读卡方式,出机房时使用内部开门按钮即可。机房二、三、四内部门禁为单向通道。采用打卡开发方式。接入机房采取双向打卡方式,即出入机房都需要进行身份识别。门禁采用与机房一、二、三、四相同类型。«注:机房四门禁锁采用电插智能锁方式,在平时正常使用中可采取指纹+密码+刷卡+钥匙等方式同时开门。当锁体即将没有电时,锁体应发生报警,提醒业主更换电池。若锁体没电之后,业主只能采取钥匙进行开门。门禁需与机房内消防系统进行联动,当发生火灾时,门禁自动转换为开启状态,保证人员可以顺利逃生。1.7.6.1.2招标要求:1)控制器:Ø采用非易失性存储器,可存储20000个持卡人数据和10000个黑名单数据,以及8000条以上的操作记录(如授权卡号、密码及访问记录等),程序和参数可通过ACS计算机进行修改和更新。断电后授权卡号、密码及访问记录等数据保留10年以上。Ø具有死机自动检测以及死机和断电自动重启功能,重启到正常工作的时间小于30秒。死机恢复时间小于10秒。Ø采用10/100Mbps以太网和/或RS-485总线和/或控制局域网(CAN)等进行联网,为提高联网的可靠性,应采用双总线或环形总线等方式组网,单点故障不会影响联网的其它设备的正常运行。Ø带有金属外壳的箱体,箱体能上锁,并带防拆开关和报警监测装置。Ø能识别每个输入点短路、断路、破坏、正常等状态。门状态的检测还具有防伪(如采用剪线、短路、并接、串接等手段仿效或模拟门关闭的状态)和防破坏的能力。Ø具有内置CPU、数据库和时钟,内部时钟误差每月不超过30秒。联网时可自动与系统主时钟同步,同步误差小于1秒。如果与ACS计算机失去联络,可以继续独立运作,监控有关的保安门。Ø控制器应具有电压变换装置和电源模块,具有过电流、过电压保护功能以及防雷击保护功能。Ø配备内置式电池,停电后能维持控制器及相关ACS终端设备正常工作2个小时。Ø电池应在不需维护的情况下最小使用寿命不低于3年。Ø能在1秒钟内自动检测模式控制冲突和完成相关计算及启动控制模式。Ø所有ACS控制器发出的模式控制要求,靠程序的连锁保护,不会与其它操作产生冲突,即具有冲突检测功能。假设没有冲突情况发生,确定信号应在小于0.5秒内反馈到发出控制要求的设备,同时控制模式在0.5内启动。Ø外壳防护等级:IP55。2)读卡器:Ø兼容ISO14443TypeA,TypeB,TypeC标准Ø读卡时间≤0.3秒Ø门禁卡通信速度:不小于106Kbps78 Ø读卡器采用低频无线电信号与门禁卡(非接触式IC卡)通信,有效范围不大于10cmØ读卡器带12键键盘Ø读卡器面板带有状态指示灯,并内置蜂鸣器,可用声光提示读卡状态或报警Ø读卡器本身应设置探测器(如防拆装置),监测对读卡器的非法操作。Ø外壳防护等级:IP653)电磁锁:Ø电磁锁拉力:280KGØ工作电压:DC12VØ工作电流:≤250MA4)机房四电插锁:Ø工作电源电压:DC6V4节碱性AA电池Ø理论开启时间:>1年(每天20次)Ø机械钥匙理论牙花数:>80万Ø支持欠压报警Ø支持防自动反保Ø应急备用钥匙:支持超B类锁芯1.7.7机房精密空调1.7.7.1.1系统配置要求本机房精密空调建设方案按GB50174-2008规范的A级机房标准整体规划。目前,根据建设单位的实际应用,按现有热负荷量配置空调设备,各机房区空调系统均采用N+1模式冗余备份运行以提高机组运行的经济性与可靠性。精密空调厂家应提供产品的CE认证证书。空调须有漏水检测功能并设有防水围堰,当检测到漏水后及时发出告警并关闭供水阀门。1.7.7.1.2制造商资质要求检测手段:生产厂商对所生产的产品,应具有完善的检测手段及相应的检测设备。要求提供《中国国家认可委员会实验室认可证书》。厂商应具有本选型技术要求提出的全套技术文件。文件应用中文书写。提供针对本项目的原厂授权书和售后服务承诺书。设备厂家必须在省内设有分公司或办事处并设有备品备件库。确保设备使用地点的用户能够得到及时优质的售后服务,需提供详细的详细地址、联系人信息并加盖公司公章,及其它相关证明文件。本项目所采用的水平送风方式的精密空调产品系列在第三方权威机构2015年度ICTresearch报告中排名前五位,并提供证明文件。1.7.7.1.3机房一、二、三、四机房精密空调技术指标:1)空调技术指标Ø★风机:EC风机。Ø每个模块总冷量不小于100kw,N+1冗余,建议单台空调冷量不小于25KW。Ø显冷量≥25K。Ø显热比:1。Ø★风量≥5000m3/h。Ø加湿量≥1.5kg/h。Ø加热量≥4kW。Ø外观工艺、检查:机柜表面喷涂均匀、无破损。信号灯、开关、测量显示装置布局合理。Ø操作及维修安全、方便。78 结构工艺:部件排列合理、整齐。导线颜色和截面合理,布放平整。接插件牢固。进出线符合工程需要。Ø标牌、标记:应平整清晰。Ø精密空调的的电气性能应符合IEC标准。Ø输入电压允许波动范围:380~415V±10%。Ø频率:50/60Hz±±3Hz。2)空调适应温度要求:Ø温度:室外-40℃~+55℃。Ø湿度:≤95%RH。3)温湿控制性能要求:Ø精密空调应能按要求自动调节室内温、湿度,具有制冷、加热、加湿、除湿等功能。Ø温度调节范围:+18℃~+45℃。Ø温度调节精度:±1℃,温度变化率<±5℃/小时。Ø湿度调节范围:20%~80%RH。湿度调节精度:5%RH。Ø温、湿度波动超限应能发出报警信号。4)空调性能指标Ø精密空调室内机应由压缩机、蒸发器、EC风机、控制器、电子膨胀阀、油分、轻载除湿组件,视液镜、干燥过滤器等主要部件组成。Ø精密空调应采用高效工业用直流变频涡旋压缩机,20%~100%无极调节,按需输出冷量,大幅降低能耗。Ø为确保制冷系统高效、精确运行,压缩机驱动、室外风机驱动、电子膨胀阀驱动、电源模块、主控模块、温湿度模块等单板类部件需采用业界知名供应商。Ø★可以实现最低10%的设备负载及95%以上室内高湿度的情况下的稳定除湿功能,降低高湿环境下数据中心低载运行的IT设备结露风险。Ø电子膨胀阀自带供电模块,异常断电可以正常关闭,防止冷媒异常迁移,造成再开机后的压缩机带液启动等风险。Ø精密空调系统应标配采用R410A制冷剂。Ø精密空调应采用PTC电加热器,作低温热补偿用,提高系统可靠性。Ø机组应标配至少3个内置温度传感器和1个温湿度传感器,精确检测送回风温度场。Ø精密空调机组启动电流应小于额定电流,减小空调启动对上层电网造成的冲击。Ø机组应标配防雷器,要求室内外机防雷板规格均大于6kV,更加安全可靠。Ø室内机应采用高效节能无级调速EC风机,实现无极调速,降低风机能效。Ø室内机的强电模块采用整体抽拉式维护模式,弱电模块(包括电源模块、辅源模块,主控模块等)可实现单模块插拔维护,最大限度降低维护难度。Ø每台机组均应具有先进的微处理控制器,并支持群控方式。Ø精密空调控制器应采用不小于7寸LCD触摸真彩屏,人机交互好,界面生动,一步到位界面切换,简单灵活,监测点足够,能显示温湿度曲线,具有图形显示机组内各组件运行状态的功能。Ø精密空调具有一键式故障信息显示和收集功能,应具有大容量的故障报警和操作日志记录储存的功能,存储历史告警信息不小于400条,操作日志不小于200条。Ø机组应具有独立的控制系统、显示器、加热器(可选)、加湿器(可选)、冷凝水泵(可选)、及独立的温湿度传感器,以保证每台机组的正常及高精度运行。每个模块里面必须保证有两台精密空调自带加热器和加湿器。Ø精密空调应具有电源过压、欠压报警及故障诊断告警记录功能,自动保护,自动恢复,自动逐个重启等功能,可以在每个空调触屏上实现故障策略根因分析及维护建议呈现。78 Ø具备联动与群控功能。同一区域可以将不低于32套机组进行统一控制管理。每台机组控制器均可作为主控机组,控制功能包括:1、备份:备份自动切换功能,当群组中机组发生故障时,备份机组自动投入运行,提高空调系统的可靠性。2、轮巡:定时切换备份机组。3、层叠:根据机房内热负荷的变化,自动控制机房中空调机组的运行数量,及时响应需求,消除热点,达到节能的目的4、避免竞争运行:避免同一机房内多台空调机同时运行在相反的运行状态(制冷/加热、加湿/除湿),达到节能的目的。Ø室外机的运行状态和告警信息可以通过室内机触屏进行监控,告警信息可以触发声光告警,并支持上传动环监控管理系统进行统一管理。Ø冷凝水泵的告警信息可以通过室内机触屏进行监控,告警信息可以出发声光告警,并支持上传动环监控管理系统进行统一管理,准确定位故障,提高排水可靠性。Ø空调应具有RS485及FE通讯接口,对系统进行远程巡检和参数的设置,及提供Modbus开放协议,以接入机房动环监控系统。Ø室外机采用镀锌板和表面磷化加末涂层工艺,具有良好的刚性和防腐性能,适应恶劣环境。Ø精密空调室外机换热器应采用波纹翅片,不能采用开窗翅片,防止积灰脏堵,影响机组性能和可靠性。Ø精密空调的风冷冷凝器的风机电机、风机调速器、控制器等应有良好的防水性能。Ø★室外风机驱动应采用变频调速器,室外风机调速范围要求在10%-100%,优选有自主研发能力的品牌。Ø精密空调的冷凝器出厂时应保压,管路端口应有防止异物进入的措施。Ø精密空调应可前后维护,部署灵活,维护方便。5)动力机房、接入机房、电池间空调技术要求:Ø功率:5PØ压缩机采用螺杆式压缩机。Ø压缩机内部采用压差回油,简化结构。Ø机组的压缩机采用国际知名品牌螺杆式压缩机,整机必须为国际知名品牌。Ø压缩机需有柜体保护,不得裸露在外。Ø电机冷却方式:制冷剂冷却。Ø压缩机驱动方式:直接驱动。Ø机组采用无级调节功能。Ø标准工况下,压缩机COP值:≧3.4。Ø机组的大修周期需在7年以上。Ø水侧换热器采用壳管式热交换器并配有水侧过滤器。Ø机组必须配备如下保护装置:高压保护开关、低压保护开关、压缩机过热保护、冻结保护、过电流继电器(压缩机)、过电流继电器(风机)、欠相及反相保护、压缩机排气过热保护、可熔阀、安全阀。机组提供水泵连锁以及联动的接口,机组应采用智能除霜系统,须根据蒸发压力、室外温度、上次除霜时间、冷媒温度综合判断。机组提供水泵连锁以及联动的接口。可选配液晶遥控器对机组进行集中控制,除常规启停等基本操作外,还可实现水温设定、运转模式切换、除霜循坏设定。防冻保护措施及机组采取防护、防腐措施。Ø设备制造和安装应符合中国现行技术规范、标准及规定。Ø电池间空调由临近大楼配电箱取电。1.7.8机房新风与强排烟系统1.7.8.1.1总体系统描述78 需要进行空气处理的机房,具体情况如下:区域机房一机房二机房三机房四接入机房动力机房面积m2.3451201121128058通过新风引进,各房间内应达到以下要求:足量的新风,能够达到:A维持室内的正压。B排出室内不断产生的空气污染物。C保证室内空气洁净,维持室内空气的健康品质。D给工作人员营造一个健康舒适的工作环境。新风净化效率须达到标准机房的净化要求。新风进风量合理,不影响机房制冷效果。新风机使用维护简单易行,不需要频繁维护。机房灭火后0.5小时内保证烟尘气体可以排除干净。1.7.8.1.2招标要求需提供设备厂商的环境认证证书复印件并加盖生产厂家公章。1)新风机及排烟机技术要求:主机:采用多点式自平衡新风/排烟新风主机,需采用国内知名品牌。风量要求:新风量:机房一:3000-3800m3/h。机房二、三、四:1500-1700m3/h。接入机房:800-900m3/h。动力机房:550-650m3/h。电池间:550-650m3/h。排烟量:机房一:5700-8500m3/h。机房二、三、四:3000-4150m3/h。接入机房:1600-1800m3/h。动力机房:1000-1200m3/h。电池间:1000-1200m3/h。Ø机身要求:为保证机房整体协调美观性,新风机和排烟机机身长度不得大于1m。Ø管道要求:需采用国标阻燃材料。Ø如果使用新风排烟一体机,需在新风机及排烟机通道增加排烟阻火阀。1.7.9机房专用机柜系统1.7.9.1.1总体系统描述本项目内IT和通讯领域的服务器、网络交换设备、通讯设备、存储设备都是安装在机柜中,机柜对于保障IT设备的高可用性起到非常关键的作用。项目本期配置169台标准设备机柜、网络机柜及相关必须的附件,每台机柜配置2个220V/32A24单元PDU。1.7.9.1.2招标要求1)整体柜技术要求:Ø机柜尺寸:建议采用600mmW*1200mmD*2000mmH。Ø符合IEC60297-2,ANSI/EIARS-310-D标准,兼容19”国际标准。Ø机柜颜色为黑色。Ø机柜表面喷涂喷粉厚度应不小于60μm,采用黑色砂纹工艺,满足防腐、防锈、光洁、色泽均匀、无流挂、不露底、无起泡、无裂纹、金属件无毛刺锈蚀要求。Ø★机柜龙门框四角部件为铸件,可支持膨胀螺拴(地面)或螺栓(底座)固定安装。Ø机柜内部4根方孔条,用于安装设备和固定层板。前后方孔条之间距离可支持按照25mm步距灵活调节,有具体U数标示。Ø机柜前后门均为通风网孔门,通风率不小于70%,通风面积不小于柜门面积的75%。Ø静态承载能力不小于1500kg,提供第三方权威机构测试报告。Ø整体防护等级应不小于IP20。Ø78 所有面板及附件(除工程安装支架)应支持单独拆卸和拼装功能,可实现快速部署及节省人力成本。Ø采用专用的机柜并柜连接件,并柜点设置在机柜立柱上,可支持无需拆卸机柜门的情况下实现机柜快速并柜功能,节省人力成本,快速部署。Ø机柜可支持带底座安装、水泥地板安装,防静电地板安装。Ø机柜底部配有专业工程底座安装接口,支持底座安装。Ø机柜接地位于立柱下部或上部,提供全方位接地保护。Ø★机柜应单独为rPDU或者配电单元设置接地点,提高接地的安全及可靠性。Ø机柜内可通过接地铜排多点接地和等电位连接,铜排可与机架方孔条固定。Ø材质非承重部件板材厚度≧1.0mm,承重部件板材厚度≧1.5mm。高强度A级优质碳素冷轧钢板和镀锌板,满足RoHS要求。2)机房内冷通道要求:Ø密封冷通道采用天窗、端门与机柜连接组合而成。Ø模块两侧的门开启后应不妨碍机房内的通道通行及设备搬运。Ø机房四内部设置缓冲区域,冷通道模块需要门禁系统,应与机房整体风格协调一致。Ø通道顶部采用平顶结构,顶部天窗分为控制天窗、平顶天窗和旋转天窗。天窗开启后要求确保冷通道的净高大于2米或以上,不影响日常维护工作和维护人员安全。Ø天窗采用可开启式结构,并可实现与通道内消防告警信号联动。正常状态下,旋转天窗密封。当接收到消防告警时,旋转天窗开启,以实现消防气体喷放的要求。顶部天窗开启后应不妨碍冷通道内人员通行。天窗供电采用消防应急供电,火灾发生时,天窗不断电。Ø天窗和通道端门门框内都采用钢化玻璃,厚度不低于5mm,透光率不小于90%。Ø封闭冷通道框架采用优质冷轧钢板或铝型材制作,外观与数据设备机柜协调。封闭冷通道各部件具有足够的机械强度,不能因运输、安装而产生破损、变形。封闭冷通道安装方式牢固,结构合理,方便维护。Ø密闭通道由端门、天窗、密封板及其他安装附件构成。天窗比机柜顶部高300mm,密闭通道为1200mm。3)机柜内rPDU要求:Ø★输入应满足输入端子类型:IEC309,32A输入。Ø★输出连接:符合IEC320C13,IEC320C19的要求,输出接口20个C13加4个C19,应具有防松脱装置。Ø所有接线端子、插座和过流、短路保护装置等电气部件均应符合国家相关电气安全标准,质量可靠。Ø支持带板运输。Ø保护装置:断路器与保护装置一体化,方便操作和更换,并满足其散热要求。Ø选用的断路器,符合GB10963.1/IEC60898的要求,瞬时脱扣形式为C型(脱扣范围>5In~10In),额定短路能力为6kA。Ø可满足CE要求,提供认证证书。4)机柜内走线槽要求:Ø走线槽分为弱电走线槽和强电走线槽。Ø走线槽由两块侧板、一块托板、一块分隔板卡接组成。中间的分隔板用以分隔AB路强电或分隔光缆和网线,根据线缆数量的不同,可以前后挪动隔板调整位置。根据机柜的宽度,走线槽基本尺寸600mm。Ø表面要求:喷涂黑色Ø材质要求:采用高强度A级优质碳素冷轧钢板,厚度为1.5mm。1.7.10机房动力环境监控系统78 1.7.10.1.1总体系统描述本次招标需建设一套机房动力环境监控系统,对机房的动力、环境、安全三方面实现实时集中监控和报警、数据综合处理和联动、数据分析及定时报警提醒等方面管理。1.7.10.1.2招标要求1)动环监控系统主要监控设备:Ø接入配电监控:每台接入配电柜的配电参数,能够展示配电柜的各项参数指标。ØUPS监控:按照UPS智能监测接口内容监测UPS。如:相电压,相电流,电池电压,电池电流,输出频率、旁路供电,市电故障,整流器故障,逆变器故障,旁路故障等。ØATS监控:通过协议接口将ATS接入动环系统中,监测相关信息。如:输入电压、输入电流、功率因数、频率、有功功率、视在功率等。Ø列头柜监测:监测每台精密列头柜,按照精密列头柜智能监控接口内容监测。如::配电柜输出相电压、电流、频率、输出功率(有功、无功、视在)、输出电压、电流、频率超限,过载,负载不平衡,交流电源失效等告警信息。Ø温湿度监测:监测每个点的温湿度值。以图形化的方式实时显示并记录每个温湿度传感器所检测到的室内温度与湿度的数值,并可设定每个温湿度传感器的温度与湿度的上限与下限值。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时,监控系统发出报警。Ø精密空调:按照空调智能监控接口内容监测。如:压缩机、风机、水泵、加热器、加湿器、去湿器、滤网等的运行状态与参数。空调制冷温度、送风温度、回风温度、送风湿度、回风湿度、风机转速(高/中/低)、风机工作状态,故障告警。Ø漏水监测:监测每台精密空调漏水的漏水情况。通过检测接口连接至采集器,当检测到有漏水发生时,监控系统发出报警提示同时自动关闭供水阀门。Ø消防监测:通过采集消防控制器的报警信号或烟感探测器、温感探测器的报警信号,实时监测火灾状态。Ø防雷监测:监测电源防雷器的工作状态,对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。ØPUE监测:监测机房PUE值,可统计及分析机房各时间段的机房用电量及能耗情况。Ø报警功能:系统应能提供短信告警、邮件告警功能。短信告警须能够支持短信猫或短信网关方式。告警推送方式、推送人员、推送规则限制均可由用户自定义,比如某个网点机房的告警信息可限定于推送到某个管理人员。2)总体技术要求:Ø机房动力环境监控系统应选择国际知名厂家研发的软件系统。Ø机房动力环境监控系统应该为B/S架构,在网络的任何位置,均应能够通过浏览器进行实时访问,同时需具备友好的操作界面,能够支持中、英文环境。Ø★机房动力环境监控系统的平台搭建在专业的高性能服务器上,不得采用普通工控机等低规格设备。3)系统架构要求:管理系统应可分为采集层、管理层和展示层三层架构Ø采集层:应采用一体化智能数据采集器,用于采集数据中心基础设施和环境参数。采集器应为一体化主机,内置Linux操作系统和监控软件,支持对RS485和AI/DI信号进行收敛并转换为IP信号上传。采集器需满足规格要求(详细要求见硬件指标要求)Ø管理层:应采用专业的、高规格的服务器,需满足规格要求(详细要求见硬件指标要求)。服务器应基于Linux操作系统,将采集层上传的数据信息进行统一处理、统一展示和统一输出。Ø★展示层:系统应能支持web78 访问,在网络的任何位置,均应能够支持通过浏览器进行访问系统。浏览器应至少能支持IE、Chrome、Firefox等主流浏览器。同时,系统还应能够支持移动客户端。4)系统容量要求:Ø管理系统应能够支持不少于5000个智能节点(对应设备通讯地址)的监控和管理。Ø管理系统应能够支持不少于20万条指标数据,日志可在系统中保存半年。Ø系统要求支持至少20个客户端同时连接访问。5)系统性能要求:(1)安全性要求物理安全,应支持对机房内视频等设备实时监控。信息安全,应支持包含软件、网关、防火墙等网络安全设置。用户管理,应支持不同访问级别(默认支持管理员级别和普通级别),多种角色的权限设置。(2)可靠性要求应支持服务热部署,当系统增加新设备时系统无须重启,确保系统监控不中断。应支持服务器的自身的性能检测。应支持补丁工具,对在网版本进行升级和Bug修复。应支持流控,在接入设备较多时,防止系统过载。管理系统与监控单元通讯中断后恢复连接,管理系统恢复数据采集。(3)兼容性要求系统应支持的北向接口协议:SNMP系统应支持的南向接口协议:SNMP、MODBUS、电总。系统应支持OPC第三方系统集成接口。系统应支持其他B/S系统的Web集成。(4)扩展性要求系统硬件(采集器)应支持多点布署、灵活扩容。系统管理软件应支持集中管理。应支持系统平滑升级。6)软件视图功能要求:Ø机房视图:集中管理系统应能够通过3D视图展示机房布局。系统应提供组态工具,根据机房实际布局进行3D视图设计并支持用户自定义更改。Ø配电视图:系统需提供机房配电拓扑设计功能,可以通过自定义的设计,构建机房的配电系统图。同时,配电系统图中各重要节点(如配电柜、UPS等)须能够与实际设备相关联,直接显示重要电气参数。Ø★设备视图:系统应具备关键设备(如UPS、空调、配电柜等)的设备展示视图。要求在单一设备视图中应能显示出设备的逻辑图(如UPS的原理图、机房内配电柜的电气图等)、关键指标参数、关键告警信息以及关键参数的实时曲线。ØAPP客户端视图:移动客户端须能够支持安卓4.0以上等智能设备,须为独立的APP程序,而非web客户端。移动客户端端须能显示机房的告警信息、能效指标、设备的状态参数、资产信息等。7)告警功能Ø告警信息展示:系统任意界面上须始终显示告警数量统计信息,如出现告警,能够迅速点击进入告警展示界面。Ø告警定位功能:通过告警信息,须能够迅速定位到告警设备位置,在机房布局图中能够自动高亮显示告警设备。Ø告警级别:系统应能够支持至少478 级告警等级。系统须提供缺省的告警等级设置,同时每条告警均需要能够自定义其告警等级。Ø告警设置功能:系统须能够支持告警设置,可以由用户自定义每一条阈值告警的上下限。Ø告警推送方式:系统应能提供短信告警、邮件告警功能。短信告警须能够支持短信猫或短信网关方式。告警推送方式、推送人员、推送规则限制均可由用户自定义,比如某个网点机房的告警信息可限定于推送到某个管理人员。8)权限及安全管理Ø系统须支持三级以上权限级别,可以根据区域、设备、时间(如登陆时间的控制)、IP地址(如特定IP地址才能够登陆)等各种维度设置用户的访问权限,整个过程可由用户自定义完成。Ø不同操作权限和不同管理权限的用户登陆系统后,仅显示其权限范围内的相关界面。如A网点机房的管理人员登陆系统,仅能看到A网点机房相关情况,而无法看到B网点机房。Ø权限管理应与告警管理相关联,用户仅能查看和接收到自己权限范围内的告警信息。Ø★系统须默认提供超级管理员账号,此账号具备系统所有操作权限,可以分配权限,并可实时监控所有在线用户,包含登陆用户名、登录IP地址、登陆时间及其所属角色。Ø★系统须具备足够的安全措施,用户密码策略须足够复杂,至少需包含大写字母、小写字母及特殊字符。且用户密码需能够设置有效期,密码到期前须能够提醒用户进行修改。Ø★为保证系统安全,当登陆用户在一段时间内没有操作时,web客户端将自动注销。闲置时间须能够由用户自定义。Ø★移动客户端端须通过智能设备的MAC地址、IMEI等唯一识别码进行登陆设备的授权,以保证系统数据的安全可靠。9)报表管理Ø★集中管理系统须带有报表功能,不能使用外挂程序实现报表管理。Ø系统须提供预定义的报表模板,用户将能够根据模板自定义报表任务。Ø报表的展示方式须包含曲线图、柱状图、饼图等不同的图形,方便用户直观了解报表信息。Ø报表须能够通过E-mail方式进行推送,也可以通过系统直接进行报表打印和导出为PDF文件。Ø系统须支持报表的自定义生成和自动推送。报表任务、报表生成周期、报表自动推送人员均可由用户自定义完成。如可以设置每周推送PUE报表至某管理人员。Ø★报表系统须提供用户信息配置功能,能够将用户LOGO上传到报表系统中,从而在生成的报表中显示用户LOGO。10)能效管理Ø集中管理系统须能够提供能效分析功能,支持不同网点机房的PUE值、DCiE值、子系统耗电量等的实时展示。Ø各能效指标的展示须以仪表盘、饼状图、曲线图等直观的图标形式来展现。Ø各能效指标计算的规则须能够由用户自定义。Ø系统须提供电费计算功能,通过用户自定义输入电价策略,系统能够自动生成电费使用情况,并可通过曲线图的方式展示。11)容量管理Ø系统须提供容量管理功能,对机房的空间、配电、制冷、承重等容量四要素进行统计和分析。Ø容量情况须能够以图形化的方式呈现,如空间容量须能够以图形化的方式展示机柜内设备位置信息。78 Ø系统须提供容量规划和设计功能,机柜内的设备可以进行迁移、增加、变更等操作,其其他容量信息将能够自动更新。Ø★系统须提供最佳位置查询功能,如输入新上设备的U位信息、额定配电、额定制冷、重量等信息,系统将能够自动查找出最合适的机柜位置,并在机房布局图中高亮显示合适位置。1.7.10.1.3系统其他硬件需达到以下要求1)管理服务器要求:Ø形态要求:机架式,不低于2U。Ø处理器:SandyBridgeEPXeonE5-2609-4Core(低配版1颗,高配版2颗)。Ø内存:不低于8G。Ø硬盘:1.8T及以上。Ø电源:2路电源输入。Ø工作温度:5ºC-40ºC。2)数据采集器:Ø管理系统应使用专业的数据采集器进行信号接入、收敛、处理、上报。Ø应可支持RS485扩展卡以接入智能设备,支持AI/DI扩展卡以接入AI/DI信号。ØRS485接口、AI/DI接口需可支持DC12V电源输出,可为智能温湿度传感器、水浸传感器等监控部件供电。Ø接口需统一采用RJ45端子,简化线缆种类,简化交付难度。Ø所有板卡、传感器需支持热插拔,即插即用。Ø需支持web服务,可通过浏览器直接访问实现远程管理。Ø需提供LCD显示屏交互界面,可实时显示监控设备的运行参数。Ø需支持远程升级,主控模块支持远程升级及升级失败后回滚,自动恢复升级前状态,其他各扩展功能模块支持远程升级,失败后可重新升级。3)IP摄像头:Ø图像传感器:1/3"200万像素逐行扫描CMOS。Ø最大图像尺寸:1920(H)×1080(V)。Ø最低照度:0.1Lux@(F1.2,AGCON),0LuxwithIR。Ø信噪比:>52dB。Ø快门速度:1/3秒~1/100,000秒。Ø红外照射距离:支持红外10-30米。Ø镜头:2.8-12mm@F1.4手动变焦镜头,水平视场角:11.3°-33.8°。Ø调整角度:水平0°~355°,垂直0°~75°,旋转0°~355°。Ø日夜模式:自动(ICR)/彩色/黑白/定时/报警触发(开关量)。Ø图像校正:支持图像镜像(水平镜像、垂直镜像、水平垂直镜像),支持图像旋转。Ø增益控制:自动(日夜非自动模式可设置最大增益)。Ø背光补偿:支持,可选择区域(1个区域,可自定义任意大小区域)。Ø动态范围:120dB。Ø白平衡:支持手动白平衡/自动白平衡1/锁定白平衡/日光灯/白炽灯/暖光灯/自然光。Ø数字降噪:2D/3D降噪。Ø移动侦测:支持普通模式、专家模式:普通模式可以任意选择画面中矩形区域,6个灵敏度等级。专家模式支持8个矩形区域,0-100灵敏度等级可调。ØOSD:支持1组时间,4组自定义场名:(字体宋体四号)。Ø通讯接口:1个RJ4510M/100M自适应以太网口,1个RS-485接口(PELCO-P/D)。78 Ø报警接口:1路报警输入/1路报警输出(非继电器,晶体管输出可直接接传感器,接负载需要再接一个继电器)。Ø网络协议:ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour。Ø语言环境:简体中文/英文(多国语言)。Ø电源:DC12V±10%/PoE(802.3af)。Ø工作温度:-30℃~60℃。Ø工作湿度:5%~95%(无冷凝)。Ø防护等级:IP66。Ø防暴等级:IEC60068-2-75测试,Eh,50J。EN50102,IK10。4)温湿度传感器:Ø供电电源要求:DC12V(9~16VDC)。Ø功耗要求:<0.4W。Ø具备显示面板显示测量值。Ø测湿要求范围:温度-20℃~70℃湿度0.1~99.9%RH。Ø精度要求:湿度≤±5%RH温度0.5℃。Ø输出接口:RS-485。Ø工作环境要求:-20℃~70℃,0.1~99.9%RH。5)存储NVR:Ø应采用机箱内关键部件无线缆设计。Ø2U/12个硬盘槽位高密度设计,最大支持4T硬盘,单台最大容量48T。Ø支持硬盘热插拔,每块硬盘具备硬盘状态指示灯。Ø支持原厂硬盘预装,带盘运输,开箱即用。Ø单设备接入路数不小于32路1080p。Ø支持16台自堆叠组网,最高支持512路1080p接入,提供统一的资源视图。Ø支持3风扇低功耗运转,保障风扇故障冗余。Ø支持缓存补录技术,保证前端摄像机网络中断时,录像不中断,并且可在前端上线后补齐中心录像。Ø支持对设备自身硬盘进行管理,包括数据盘初始化、系统分区管理、SMART信息查询、RAID初始化。Ø支持保险箱功能:支持将系统盘关键数据备份到数据盘中,并产生多份拷贝,在系统分区损坏时通过插入新的系统盘,软件可从数据盘中找出最新且完好的数据恢复系统盘数据库、配置文件、及录像索引文件。Ø支持直接实现视频监控的前端接入、媒体调度、视频存储、业务管理、存储管理、设备管理、统计报表、网管等功能。Ø支持视频监控资源云化,实现摄像机自动分配管理,支持集群节点弹性扩容。Ø允许多台节点设备同时宕机,不影响业务正常运行,故障节点恢复后,业务集群自动均衡。Ø支持本地视频输出,通过显示器直接查看视频与操作。必须提供国家强制性CCC认证证书,公安部型检报告。1.7.11KVM系统1.7.11.1.1KVM技术要求:Ø机房内各种接口类型的服务器与KVM数字切换主机之间通过接口模块用六类双绞线(根据不同的类型的服务器采用不同类型的服务器接口模块,达到完美匹配,可支持,PC78 SERVER、SUN、IBM、HP等类型)。ØKVM切换器需能通过内网网络访问,通过访问KVM的IP地址,数据中心管理人员可以非常容易的对服务器进行访问、管理。ØKVM切换器需要有一个本地控制口,在网络故障或无法访问时,可以在机柜前通过本地端的控制口对KVM进行操作。无论操作人员在任何地方,只要能接入网络,知道KVM切换器主机的IP地址,就可以访问整个KVM系统内的每个设备。不需要在客户端安装任何软件,客户可以直接通过浏览器(IE等)就可以实现访问管理工作,真正做到客户端免维护。Ø当系统需要扩容或者服务器数目增加时,只需增加相应的KVM切换器,无需改变KVM系统结构。1.7.11.1.2系统要求:1)系统组网要求:Ø本次招标机房集中管理系统采用的数字KVM技术,要便于灵活、集中管理。Ø本项目中KVM系统需要控制服务器设备预计为80台。用户可以在监控中通过KVM系统对机房服务器设备进行远程全局控制。ØKVM主机端口数需为40口,远程通道大于等于4,本地管理通道1个且本地盘鼠标接口需包括PS/2和USB口。Ø系统用户可以使用IE、google、firefox等多种主流浏览器访问系统,提供使用者利用标准网络浏览器来远程访问所连接的服务器,无需额外设定。支持多种平台硬件设备,如PS/2,USB,SUN和串口设备,支持多种操作系统,如Windows,Unix,Linux,AIX,Solaris等主流操作系统。2)系统使用要求Ø系统使用网络端口,可以根据用户的需求更改,可很好的配合用户的使用需求。Ø系统级联扩容的要求,不改变系统机构,只需通过级联端口实现且级联端口需为RJ45端口。1.7.12消防系统1.7.12.1.1总体系统描述机房现有消防系统为气体喷淋式有管网消防系统,尽量保留现有气体消防设施,并根据现场实际情况增加泄压阀、无管网钢瓶等气体消防设施,同时对机房区域内现有水消防系统进行封堵改造。整合原有消防设备报警信号和新增的消防设备、消防报警信号,一并接入机房监控中心和大楼消防控制室。1.7.12.1.2机房一、二、三、四消防系统:已完成气体喷淋式有管网消防系统建设。1.7.12.1.3电池间消防系统:已完成七氟丙烷灭火无管网系统建设。1.7.12.1.4接入机房、动力机房消防系统:本次招标在接入机房、动力机房设置七氟丙烷灭火无管网系统。1.7.12.1.5气体灭火:接入机房防护区应采用全淹没方式,无管网灭火系统。设计灭火浓度为8%、设计温度为20℃。烟感、温感探测器穿钢管在顶棚敷设,明装钢管须涂防火漆。机房消防设立一个气体灭火控制系统,实现对机房设备的火灾报警、消防设备的联动控制和气体灭火。气体灭火控制盘要求与预制七氟丙烷灭火装置对应,即事故时能可靠启动电磁阀灭火。1.7.12.1.6联动报警:78 报警主机平时处于自动状态,当火灾发生时,一路联动报警警铃进行报警,同时开始开机延迟,开机延迟为10S,延迟完后输出24V电压给电磁阀,电磁阀打开钢瓶,喷射七氟丙烷进行灭火。消防报警控制器设置应在气体防护区外,另机房监控中心内也应设置消防控制器,以避免误报的发生,同时应给大楼消防控制室1路信号,一旦出现火情大楼消防控制室能立即得到信息。在走廊设消防广播,并与大楼消防广播相连,如大楼某区一旦出现火情,本机房应及时得到信息。同时报警主机联动供配电及门禁系统,切断所有非消防电源,如空调、新风、普通照明灯,保留消防电源,如UPS紧急照明、排烟机等门禁系统应自动处于打开状态,保证机房内人员可以顺利逃生及防治火势扩大。1.7.12.1.7其他要求:Ø★进出机房的桥架、电缆等敷设完毕后其孔洞应可靠封堵以防影响气体灭火。Ø★机房内应设计泄压阀,当机房内部压力达到1.2KPa情况下,泄压阀自动启动工作,减小机房内部压力,抵消消防气体喷出瞬间的冲击。Ø★消防系统报警可在机房监控中心内实现远程监控,并且在紧急状态下,可由大楼监控中心启动/关闭消防安全措施。1.7.12.1.8气体灭火技术要求:气体灭火系统的气瓶、气阀等组件及输送管道必须具有出厂合格证和相关检验报告,其品种、规格、型号符合设计要求,外观无变形及机械型损伤等明显缺陷。气体灭火系统的设备、管道应安装整齐、美观,便于操作,防护区、气瓶间及各防护区选择阀标识明确。探测器的底座应固定牢靠,导线连接必须可靠压接或焊接,相同用途导线的颜色应一致。按照设计要求及验收规范要求选用阻燃电线、耐火电线。★消防设备材料必须是在全国公安消防网登录,经当地省、市级消防部门核准的消防合格产品,并需出具消防部门年度检验证明及备案证、出厂合格证。1.7.13标示管理系统1.7.13.1.1总体系统描述统一机房的标识管理系统,建立机器档案,规范机房场地管理,便于机房设备出现故障迅速发现问题并能找到相关责任单位从而迅速解决设备故障。1.7.13.1.2标识范围信息机房标识规范,应标识的对象包括:a)设备--网络、安全、主机、供电、制冷等设备。b)线缆--各种强、弱电线缆,包括:光纤、双绞线、同轴、KVM、电源线、电缆等。c)配套设施--机柜、走线槽架、配线架、管线、插座/面板、安防系统、消防系统等。d)空间环境--工作提示、安全警示、功能区展板、规章制度展板等。e)结合标识—每一个结合终止处要进行标识。f)静电消除区域等作业区划分。1.7.13.1.3标识材质不论粘贴型、悬挂型等标识,应满足UL969的要求,根据清晰度、耐磨损性、附着力等要求选材,甚至应防水、防撕、防腐、防化学品擦拭,耐低温、高温,环保,满足室内外多种环境长期使用要求。符合RoHS指令。使用年限可达8到10年。1.7.13.1.4标识数量根据提供的机房有关数据信息,结合以往项目经验,本次报价方案以机柜为重点参照依据,每种标识以单价提供,约束最低采购量。同时配备相关打印工具与耗材。1.7.14多媒体会议室及监控中心1.7.14.1.1多媒体培训室:78 本次招标范围包括以下:Ø多功能室会议桌。Ø多功能室内触控一体机Ø其他设备。1)多功能室会议桌:Ø规格尺寸4500*2000mmØ桌子材质应选用上等材质制作,无磨边、无裂缝,桌体无晃动,另需配办公椅14把。2)触控一体机:Ø背光类型:LEDØ机械规格:裸机尺寸(含边框)(mm):1965.2×1164.3×87.6(84寸)Ø屏幕比例:16:9Ø亮度:≥350cd/m2Ø对比度:1600:1Ø分辨率:1920×1080Ø触控定位精度:±2mmØ触摸分辨率:32768×32768Ø触摸功能通讯方式:USBØ触摸次数:同一位置6000万次以上Ø书写方式:手指、触摸笔或其他非透明物体Ø控制方式:RS232串口控制,红外遥控,触摸Ø信号侧面输入:MediaUSB×1、TOUCHUSB×1、HDMI×4、AVIN×1、TV×1、RS232×1、LAN×1、VGA×1、PCAudio×1、YPbPr×1Ø前置输入:MediaUSB×1、TOUCHUSB×1、HDMI×1、TVMIC×1、PCUSB×2Ø输出:EARPHONE×1、HDMIOUT×1、音频×1、COAXIAL×1、TVAudio×1、AVOUT×1Ø接口:USB2.0×2、1个LAN网络接口10/100/1000M自适应、HDMIOut×1、MicIn×1、AudioOut×1Ø支持操作系统:WindowsVISTA系列、XP系列、WIN7系列1.7.14.1.2监控中心:监控中心为数据中心机房专用监控中心,监控中心内放置视频监控终端设备、操作台、显示大屏等设备。根据监控中心面积,在监控中心内内预设4个工作位及一套3*4拼接大屏。大屏主要显示内容为:机房动环监控数据、机房内监控视频、大楼监控视频、天眼工程视频等等。本次监控中心招标范围为:Ø监控中心内整体装修ØLED拼接大屏及大屏支架Ø工位操作台Ø视频解码器1)监控中心内整体装修情况介绍:监控中心内应采用微孔板吊顶:吊顶材料需要满足防火规范要求,基材耐火等级达到A级。采用亚白色铝合金微孔方板吊顶,铝合金微孔方板规格:600mm*600mm*0.8mm。,墙面应采用白色乳胶漆。地面不铺设静电地板。监控中心装修标准及材料选型以机房内装修材质标准为准。2)LED拼接大屏技术要求:Ø屏幕尺寸:46inch78 Ø可视角度左右/上下:178°Ø屏幕长宽比:16:9Ø点距(mm):0.63x0.63mmØ对比度:4000:1Ø物理拼缝:5.3mmØ光学拼缝:5.7mmØ亮度(cd/㎡):700cd/㎡Ø响应时间(ms):8msØ显示色彩:16.7Ø水平扫描频率(kHz):31.5-91.1(kHz)Ø垂直扫描频率(Hz):50-85(Hz)Ø分辨率:1920x1080(FullHD)Ø背光源直下式LEDØ视频输入复合视频(BNC),S端子,YPbPr(BNC),GVA,DVI,HDMIØ电源AC100-240V50/60HZØ环境温度(开机)(℃):5-40Ø环境湿度(开机)(%):-30-853)LED拼接屏支架:Ø规格尺寸:适用于3*4,46寸拼接屏。Ø维护方式:可前拆式。Ø焊接技术:采用单框无缝钢管焊接,边界处理以及焊接矫正,并在四面开有通孔Ø稳定性:选用稳定性强的焊接架构,保证支架不变形。Ø外观要求:折弯准确、焊接牢固、打磨平整、无划痕、无磨边现象。整体支架喷墨应均匀、无厚薄、麻点等现象。未标注公差±0.1mm。4)操作台要求:Ø尺寸:4000*1000*1000mmØ具有良好的技术性能。操作台的结构应根据设备的电气、机械性能和使用环境的要求,进行必要的物理设计和化学设计,以保证操作台的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能此外,操作台应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能,以便保证设备稳定可靠地工作。Ø具有良好的使用性和安全防护设施,便于操作、安装和维修,并能保证操作者安全。Ø便于生产、组装、调试和包装运输。Ø合乎标准化、规格化、系列化的要求。Ø造型美观、适用、色彩协调。5)视频解码器:Ø支持最高8路800W,或16路500w,或32路1080P,或64路720P,或100路4CIF分辨率解码。Ø支持HDMI、VGA、BNC三路输出接口。Ø支持智能模式,支持智能码流解码显示,支持区域入侵等9种智能行为分析,智能回放,智能事件报警抓图。Ø支持大屏拼接功能。支持4*3、4*4、5*2的大屏拼接。Ø支持H.264、MPEG4、MPEG2等主流的编码格式。Ø支持PS、RTP、TS、ES等主流的封装格式。Ø支持H.264的Baseline、Main、High-profile编码级别。78 Ø支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音频格式的解码。Ø支持国标GB28181协议接入设备。Ø支持ONVIF标准协议接入设备。Ø支持RTPRTSP协议进行设备预览。Ø支持平台以SDK方式集成设备。1.7.15各系统网络交换设备1.7.15.1.1总体要求资质证书:设备生产商提供中华人民共和国工业和信息化部电信管理局入网证复印件,且原设备生产厂商盖章。提供厂商双软证书且原设备生产厂商盖章。提供TL9000认证证书且原设备生产厂商盖章。需通过知识产权管理体系认证,提供知识产权管理体系认证证书。设备核心软件平台必须通过CMMI四级(含四级)及以上认证,且必须保证书取得叁年以上,申请软件和设备核心软件一致,申请单位和原设备生产厂商一致,并提供官方网站(https://sas.cmmiinstitute.com/pars/pars.aspx)查询截图及认证证书且原设备生产厂商盖章。提供自2011年至今国内交换机企业级网络市场占用率≥30%的IDC报告(至少四份)且原设备生产厂商盖章。售后服务:提供厂商针对此项目的授权书和3年服务承诺函。为方便管理,所投交换机产品、路由器产品须同一品牌。1.7.15.1.2内网核心交换机总体要求:采用多级交换架构,交换网板和主控板分别位于设备两面(正面和背面),交换网板和业务板分别位于设备两面(正面和背面),不满足将导致废标。双机要求:与现有核心设备做横向虚拟化。槽位数:主控板槽位数≥2。业务板槽位数≥8。交换网板槽位数≥4。性能:交换容量≥150Tbps。包转发率≥47000Mpps。IPv6:支持IPv6与IPv4的混合组网,设备IPv6功能。虚拟化功能:支持N:1虚拟化功能,可将N(N≥4)台物理设备虚拟成一台逻辑设备,支持跨设备链路聚合,单一IP管理,统一的路由管理。支持纵向虚拟化功能,支持将汇聚和接入设备通过纵向虚拟化技术形成一台纵向逻辑虚拟设备,相当于把接入设备作为一块远程接口板加入核心设备,在支持在持在N:1虚拟化环境下同时实现纵向虚拟化功能。数据中心特性:支持FCoE功能,实现数据中心前端数据网络和后端存储网络架构的融合,统一进行配置和管理。数据中心互联技术:支持Overlay虚拟化网络技术,可以实现VXLAN,NVGRE,STT等任何一种技术标准,实现应用在网络上的承载,并能够与其他网络业务分离。路由协议:支持IPv4静态路由、RIPV1/V2、OSPF、BGP等,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等。MPLSVPN:支持P/PE功能,支持L3MPLSVPN,支持分层VPLS,以及QinQ+VPLS接入,支持VPLS,VLL。安全特性:支持基于标准、扩展、VLAN的ACL。支持MAC认证、802.1X认证、Portal认证。支持IP地址、VLANID、MAC地址和端口等多种组合绑定。多业务特性:支持硬件防火墙板卡、支持硬件IPS(入侵防御系统)板卡、支持硬件负载均衡板卡、支持无线控制器板卡,支持并且支持SSLVPN板卡。设备管理:支持SNMPv1、SNMPv2、SNMPv3、RMON等网络管理协议,并且支持通过网管软件远程进行设备软件升级、配置等。端口性能要求:要求设备10GE端口转发在64byte/128byte/256byte/512byte/1024byte78 /1280byte/1518byte/9216byte帧长度的情况下,最大延时≤1.5μs,最小延时≤1.2μs,平均延时≤1.2μs。要求设备40GE端口转发在64byte/128byte/256byte/512byte/1024byte/1280byte/1518byte/9216byte帧长度的情况下,最大延时≤1.5μs,最小延时≤1.2μs,平均延时≤1.2μs。配置要求:双主控、双电源、交换网板≥2个。千兆以太网电接口≥48个。万兆XFP光端口≥8个,万兆XFP多模光模块≥10个。万兆SFP+光端口≥32个,SFP+电缆5m≥4条。其他要求:因现有网络核心交换机为H3CS10508,该交换机与原有核心交换机必需实现网络横向虚拟化,对外呈现一台逻辑设备。1.7.15.1.3内网现有核心交换机业务板卡扩容总体要求:新增硬件与现有的核心设备完全兼容。配置要求:万兆SFP+光端口≥32个。1.7.15.1.4内网老机房核心交换机总体要求:一体化机箱、冗余电源、支持双主控。槽位数:主控引擎槽位≥2,业务槽位≥6。性能:交换容量≥25Tbps,包转发率≥12000Mpps。基本功能:支持vlan、JumboFrame、OSPFV2、OSPFV3、IGMPSnooping、PIM-SM,支持Netstream或Netflow的网络流量分析功能。虚拟化功能:支持通过标准的以太网端口(虚拟化距离≥80KM)实现横向虚拟化。多业务特性:支持独立硬件SSLVPN业务模块。ACL/QoS:单板支持Ingress/EgressCAR,粒度可达8Kbps。纵向虚拟化:支持在纵向维度上支持异构虚拟化,将核心和接入设备通过纵向虚拟化技术形成一台纵向逻辑虚拟设备,做到设备统一管理、配置。SDN/OPENFLOW支持OPENFLOW1.3标准、支持多控制器、支持多表流水线、支持Grouptable、支持Meter。云数据中心化功能:支持1:N的虚拟化,支持FCOE。单台配置:双主控,双电源,所投业务板非SA/FA类等低性能板卡。千兆以太网电接口数量≥48。千兆以太网光接口数量≥20,万兆以太网光接口数量≥8。1.7.15.1.5内网列头柜交换机性能:交换容量≥5.98Tbps,包转发率≥252Mpps。端口:千兆电口≥48,万兆(1/10GSFP+)端口≥4个,40GQSFP+端口≥2。虚拟化:支持虚拟化功能,支持跨设备链路聚合、统一的路由管理,支持通过标准的万以太网端口进行虚拟化。二层特性:支持40G端口聚合,支持灵活的QinQ,支持DHCPServer。三层特性。支持OSPFV2、OSPFV3,BGP4+,支持IPv6组播VLAN+。端口镜像:支持N:4的端口镜像。QOS:支持L2~L4包过滤,支持时间段(TimeRange)的包过滤,支持对端口接收报文的速率和发送报文的速率进行限制,支持WRED拥塞避免机制。单台配置:主机一台,万兆多模光模块4块。1.7.15.1.6内网办公楼接入交换性能:交换容量≥255Gbps,包转发率≥132Mpps。固定端口:千兆电口≥48,非复用光接口≥4。二层:支持基于端口、MAC的VLAN,灵活QinQ,VLANMapping,支持DHCPSnoopingoption82。78 ACL/QoS:支持基于硬件的IPv6ACL和QoS。路由:IPv4/IPv6静态路由、RIP。安全性:支持SSL,保障数据传输安全。单台配置:主机1台,千兆多模光模块2块。1.7.15.1.7内网办公楼汇聚交换机性能:交换容量≥5.9Tbps,包转发率≥210Mpps。端口。千兆光口≥24,千兆电口≥8,万兆(1/10GSFP+)端口≥4个,满足设备虚拟化所使用固定端口后,剩余业务扩展槽≥1。风扇:可热插拔模块化风扇≥2。电源:可热插拔模块化电源≥2。设备尺寸:为满足整个机房空间规划需要,要求设备高度为1U。虚拟化:支持虚拟化功能,支持跨设备链路聚合、统一的路由管理,支持通过标准的万以太网端口进行虚拟化。二层特性:支持40G端口聚合,支持灵活的QinQ,支持DHCPServer。三层特性:支持OSPFV2、OSPFV3,BGP4+,支持IPv6组播VLAN+。端口镜像:支持N:4的端口镜像。QOS:支持L2~L4包过滤,支持时间段(TimeRange)的包过滤,支持对端口接收报文的速率和发送报文的速率进行限制,支持WRED拥塞避免机制。单台配置:主机一台,可热插拔模块风扇2块,可插拔模块化电源2块,万兆多模光模块4块。1.7.15.1.8外网路由器性能要求:包转发率≥40Mpps。槽位数量:主控槽位数≥2,业务板槽位数≥2。单台配置:双主控,电源2块。千兆以太网电接口≥3,千兆以太网光接口≥3,万兆以太网光接口≥2,所有接口非交换口。智能化网管:内置智能化网管功能,对系统软硬件内部事件、状态进行监控,出现问题时收集现场信息并尝试自动修复,并能将现场信息发送到指定的Email邮箱。设备管理安全:支持基于角色权限管理,能够基于角色进行资源分配、用户与角色的对应、权限二维分配方式。精细化业务控制:业务智能选路通过非对称链路负载分担、流量智能负载分担和多拓扑动态路由等技术,实现不同场景下充分利用网络链路,支持基于带宽比例的负载分担、基于用户和用户组的负载分担和基于业务和应用的负载分担。应用架构:支持云业务平台CVK、VMWARE、Lync协同办公、客户第三方的业务等开放式应用。设备管理:支持SNMPv2、RMON等网络管理协议,支持零配置部署。组播技术:支持IGMPV1/V2/V3,MLDV1/V2,PIM-DM,PIM-SM。VPN技术:支持IPsec、L2TP、GRE、MPLSVPN等技术。Qos特性:支持流量分类、GTS、WFQ、CBQ、CAR等技术。设备管理:支持SNMPv2、SNMPv3、RMON等网络管理协议,支持零配置部署。1.7.15.1.9外网核心交换机性能:交换容量≥5.9Tbps,包转发率≥210Mpps。端口:千兆光口≥24,千兆电口≥8,万兆(1/10GSFP+)端口≥4个,满足设备虚拟化所使用固定端口后,剩余业务扩展槽≥1。风扇:可热插拔模块化风扇≥2。78 电源:可热插拔模块化电源≥2。设备尺寸:为满足整个机房空间规划需要,要求设备高度为1U。虚拟化:支持虚拟化功能,支持跨设备链路聚合、统一的路由管理,支持通过标准的万以太网端口进行虚拟化。二层特性:支持40G端口聚合,支持灵活的QinQ,支持DHCPServer。三层特性:支持OSPFV2、OSPFV3,BGP4+,支持IPv6组播VLAN+。端口镜像:支持N:4的端口镜像。QOS:支持L2~L4包过滤,支持时间段(TimeRange)的包过滤,支持对端口接收报文的速率和发送报文的速率进行限制,支持WRED拥塞避免机制。单台配置:主机一台,可热插拔模块风扇2块,可插拔模块化电源2块。1.7.15.1.10外网接入交换机性能:交换容量≥64Gbps,包转发率≥11Mpps。固定端口:百兆电口≥24,千光光电复用接口≥2。二层:支持基于端口、MAC的VLAN,灵活QinQ,VLANMapping,支持DHCPSnoopingoption82。ACL/QoS:支持基于硬件的IPv6ACL和QoS。路由:IPv4/IPv6静态路由、RIP。安全性:支持SSL,保障数据传输安全。单台配置主机1台,千兆多模光模块2个。1.8项目建设实施要求根据本项目的特点及重要性,要求工程施工人员严格按照质量保证体系和管理办法进行运作,并贯彻执行本工程的质量计划和工期计划,对管理职责、文件和资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制,以确保工程质量。同时要求施工人员严格按照施工规范、操作规程和有关安全生产、文明施工要求施工,认真做好技术安全交底和落实安全技术措施,强化安全检查和整改工作,以保证施工安全。1.8.1、总体施工顺序要求要求安排好施工总体顺序。1.8.2、质量管理目标要求加强质量检查管理,建立质量管理体系,狠抓施工过程控制,使本项目各系统均能符合使用要求。1.8.3、安全目标要求要求建立安全管理体系,安全施工原则落实到个人,使整个工程期间零事故。1.8.4、文明施工目标要求要求施工现场中的质量、安全防护、安全用电、机械设备、技术、消防保卫、场容、卫生、环保、材料等各方面的管理达到良好级。1.8.5、环境保护目标要求要求采取有效措施,避免施工扰民,最大限度地减少对环境的污染。1.8.6、物力资源本项目的项目部要求配备充裕的施工工具、安装设备和电脑多台,可根据本工程施工方案和进度计划,确定施工机具及设备的类型、数量和分期分批进场时间。1.8.7、材料进场计划要求主要材料及设备在使用前考虑材料的生产、运输及送审检验提前定货,并保证在使用前5天左右开始进场,在使用过程中根据堆放场地情况分批进场,以保证施工需要。78 1.8.8、设备检验计划要求1)到货检验2)开箱检验1.9.项目竣工测试要求1.9.1、机房环境标准1.机房内的温度、湿度、空气洁净度等环境条件应符合要求,确保机房内良好的工作环境,保证设备的正常运行,并采取相应的节能措施。2.机房内应清洁、少尘,无悬浮颗粒物,无积水,无异味。机柜及设备表面无灰尘。3.检查机房设备标示、标签,保持标示、标签清晰牢固。4.检验人员根据《机房物品码放标准》对机房物品码放进行整理。保持设备、设施和环境整洁。5.检查、测试动力环境集中监控系统的温湿度、水浸、门磁、摄像机等监测探头,保持性能良好,工作正常。6.检查机房门开合情况是否良好,无变形。锁具使用是否正常。7.检查机房内窗户的密闭情况,达到防水防尘的密封要求。8.如机房内有上下水管通过或有阀门、暖气等装置应检查有无漏水或阀门关闭不严的情况。9.检查机房内物品码放是否预留合适的维护作业通道。10.检查机房门外部显眼处是否已悬挂“机房重地非工莫入”的标牌。11.检查机房入口处墙上或门上等显眼处标记是否已张贴机房管理责任部门和责任人员及联系电话。12.综合接入机房内的标准配备应包括以下物品:测试电话、消防器材、三成铁皮资料柜、温湿度计、维护本册(入室登记表,值班日志,电信工程记录表,设备系统故障记录)、清洁工具(墩布,扫帚,簸箕,水桶)、梯子、标示牌(严禁烟火、通讯机架禁止攀登、机房重地非工莫入、禁止拍照、禁止操作、接地、小心有电、本地交换、本地传输、数据、电力、库房、消防器材严禁挪用、维修中)、逃生图,上墙机房管理制度(保密制度,值班制度,入室制度,请示报告制度,安全制度,交接班制度,机房管理制度)。13.检查机房出入口处的《入室登记表》本册的放置情况。上墙机房管理制度必须按要求在机房显眼处贴挂。其他机房物品应按《综合接入局机房物品码放标准》(附件一)。14.检查机房内各类安全设施、消防器材(灭火器、防毒面具、消防栓等)齐全并符合要求,摆放位置合理,须100%完好有效,标识完好。15.各机房、消防通道、紧急疏散通道应确保畅通,张贴疏散路线图,安装应急照明设施。16.检查机房墙体有无渗水、漏水和裂缝情况。17.机房内不得有食物存放,如发现食物存放应立即进行清理,避免引入老鼠咬坏电缆。造成电气短路。配电架要干净整洁。18.检查机房无蜘蛛网尘土。电缆沟内线缆整齐无积水杂物,盖板必须阻燃且不得挤压电缆。19.检查机房是否具备防雷设施及安装是否牢靠,对于一次雷击失效的单元要及时发现及更换。20.在巡检结束时,应完成设备间的环境清洁工作。环境清洁工作包括:地面,门窗,柜子的擦拭和废料的清理。1.9.2、机房设备标准:1.检查设备示意图是否齐全准确,标注清晰、完整,并及时资料的更新工作。2.检查设备及线缆资源情况是否与系统资源一致,如有不符应及时反馈现场情况。78 3.各类资料、仪表、配件及工具等保存完整,入柜定点定位摆放有序。4.各类机架牢固,无松动,机架接地牢靠,无异常,排列有序,整齐,摆放间隔符合规定。各类设备机架有名称标示,标示齐全、规范、准确、明了。避免设备机架、设备安装在管孔、槽道、空调出风口正下方。5.机房内设备、维护终端不宜使用临时式拖板交流电源,禁止多个临时式拖板交流电源串接使用。各维护终端台、设备摆放有序。6.各类电缆有标签标示,标示齐全、规范、准确、明了,符合标签制作要求。光终端盒等所有配线、尾纤对大客户、重要用户电路必须有明显标识。7.检查设备防尘冒的安装情况,如有缺失应及时补齐。8.机房供电负荷符合安全载流量,电源线、信号线表面干净,无老化、发热现象,电源插头、插座、插板、开关安装规范,无破损,绝缘良好。9.交流电缆、直流电缆、数据线、光纤尾纤进出机房或进出不同楼层,应分不同竖井或孔洞。无法实现的应同竖井或孔洞明显分区隔离布放。交流电缆、直流电缆、数据线、光纤尾纤、监测线路应分层分槽布放,根据不同实际情况可以同槽不同位布放。监测线必须按相关规定套管布放。10.机房内各机架进出电缆绑扎平整、有序,无纽绞和交叉。走线槽内各类线缆无盘绕。光纤尾纤按照相关规定专槽布放,或套波纹管。空调管、线隔离处理要求无漏电漏水现象。11.各类电缆接头压制接线耳,连接可靠,无乱搭接、绕接、单孔单面并接现象。12.设备保护接地良好,接地方式、线径、颜色符合技术规范,并按期测试,接地电阻满足指标,接地线径符合技术要求。13.各类设备机架仪表显示、指示灯、告警提示准确、正常。14.设备无故障且无无效告警,各种表头指示正常有效,各种开关按钮工作正常。15.机房内各种延伸设备运行情况正常无告警。16.各类开关(熔丝)配置合理,无过大、过小和上下级不匹配现象,无异常温升、气味及异响现象。17.维护终端因设备要求不能关机的,应当在人离时将显示器电源关闭。18.各类电缆线无异常温升,无异味现象。19.各配电电缆绝缘层完好,无破损、老化、龟裂现象,无异常温升现象。20.蓄电池组各单体无外壳鼓胀、开裂、极柱变型、爬酸、渗漏等现象,各单体电池间连接部位牢靠,无异常温升现象。21.检查机房内临时电源线是否采用双护套线。22.完成数据,交换,传输设备的滤网清洁。23.机房内MDF配线架的跳接情况不纳入巡检问题反馈。24.如允许可以对具备主备用保护的设备或者线路进行倒换测试(建议日常巡检不做此项,可专门安排此项检查)。1.10.项目售后服务要求★精密配电柜整体、低压配电柜整体需提供不少于3年免费质保服务。★防雷器:防雷器要求提供不少于3年免费质保服务。★柴油发电机组:柴油发电机组需提供不得少于3年原厂免费质保服务。★精密空调:精密空调需提供不少于3年原厂免费质保服务。★UPS:UPS需提供不少于3年原厂免费质保服务。★新风机、排烟机:设备需提供不少于3年免费质保服务。★动力环境系统:应提供不少于3年免费质保服务。★门禁:门禁管理系统需提供不少于3年免费质保服务。78 ★交换机:所选用设备需提供不少于3年免费原厂质保服务。★线缆:所选用强弱电线缆需提供20年及20年以上质量保证并提供原厂加盖公章文件。★本方案中所有产品出现故障时,需在2小时内响应并提出初步解决方案,4小时内达到现场,8小时内处理解决问题。如遇重大问题,12小时内解决不了,需对故障设备进行更换,更换设备必须为同品牌同型号全新设备,直至问题解决。★投标人需对机房整体提供3年免费质保和永久质保服务。★投标人须提供至少1名机房运维人员(需提供社保证明和相关认证证书),进行2年以上的驻场服务。★技术参数优于方案中参数视为满足。★若投标人在中标后提供设备与投标方案不符,业主有权无条件中止项目,并追究其法律责任,此外,投标人还需承担业主方全部经济损失。注:业主保留后期系统测试的权力,以验证所投产品是否满足招标文件要求,发现虚假应标即废除中标人中标资格,扣除其投标保证金并列入政府采购黑名单;说明:以上技术要求为满足采购人所需产品的最低要求,如有与某产品的指标或参数描述相同,并非特指,仅为招标货物质量、档次、水平的参照,评标以功能和性能为主。允许投标人以不低于采购文件要求的档次、技术、性能的产品参与投标。以上技术参数中标记“★”部分为重要参数。78'
