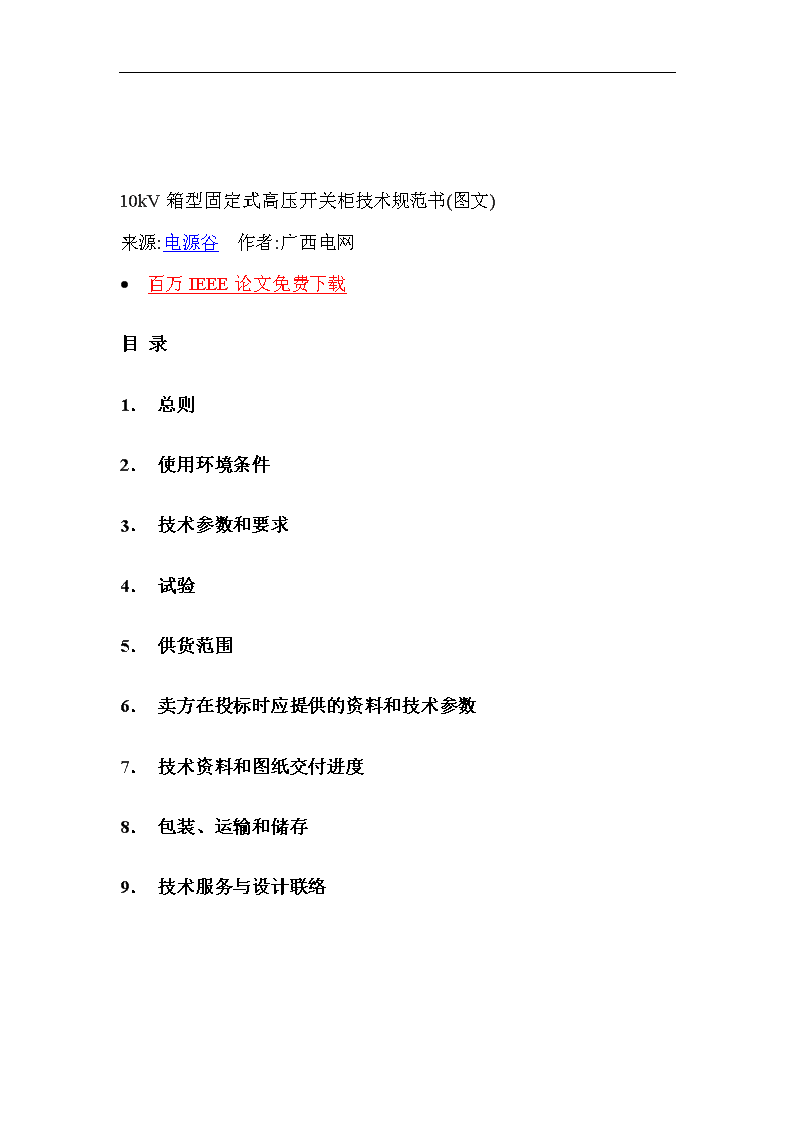

'10kV箱型固定式高压开关柜技术规范书(图文)来源:电源谷 作者:广西电网·百万IEEE论文免费下载目录1.总则2.使用环境条件3.技术参数和要求4.试验5.供货范围6.卖方在投标时应提供的资料和技术参数7.技术资料和图纸交付进度8.包装、运输和储存9.技术服务与设计联络

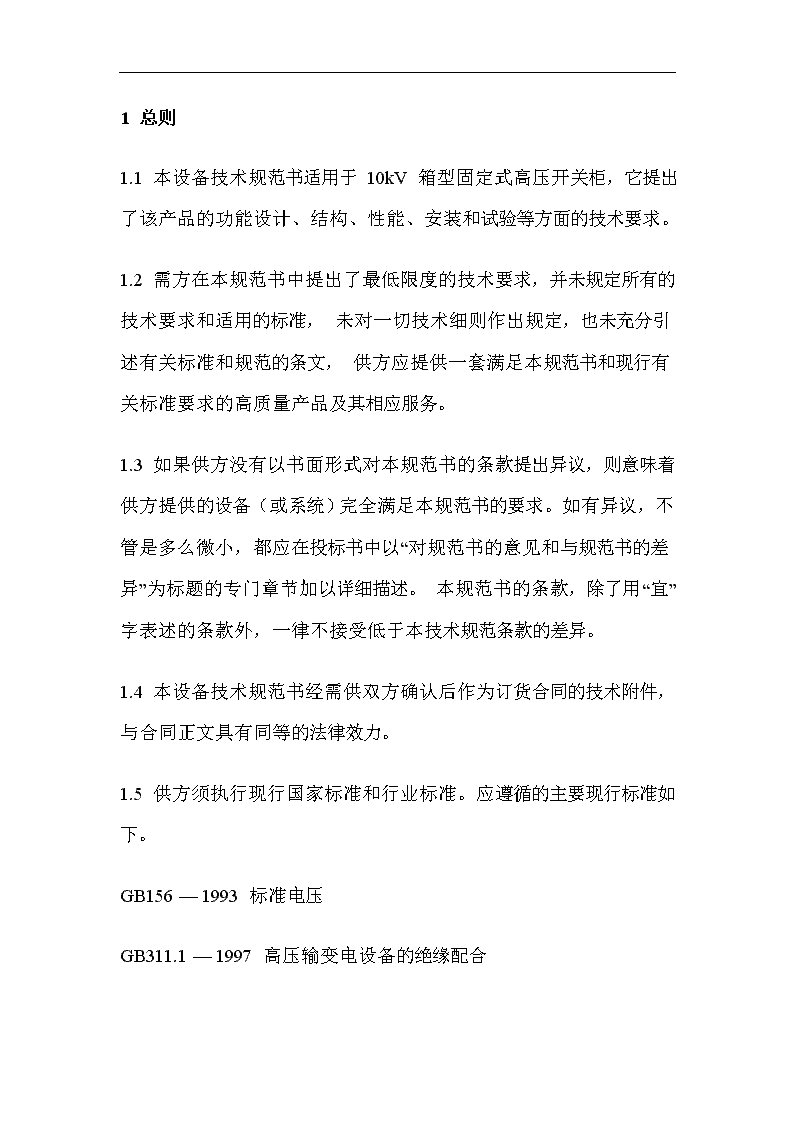

1总则1.1本设备技术规范书适用于10kV箱型固定式高压开关柜,它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。1.3如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。本规范书的条款,除了用“宜”字表述的条款外,一律不接受低于本技术规范条款的差异。1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。GB156—1993标准电压GB311.1—1997高压输变电设备的绝缘配合

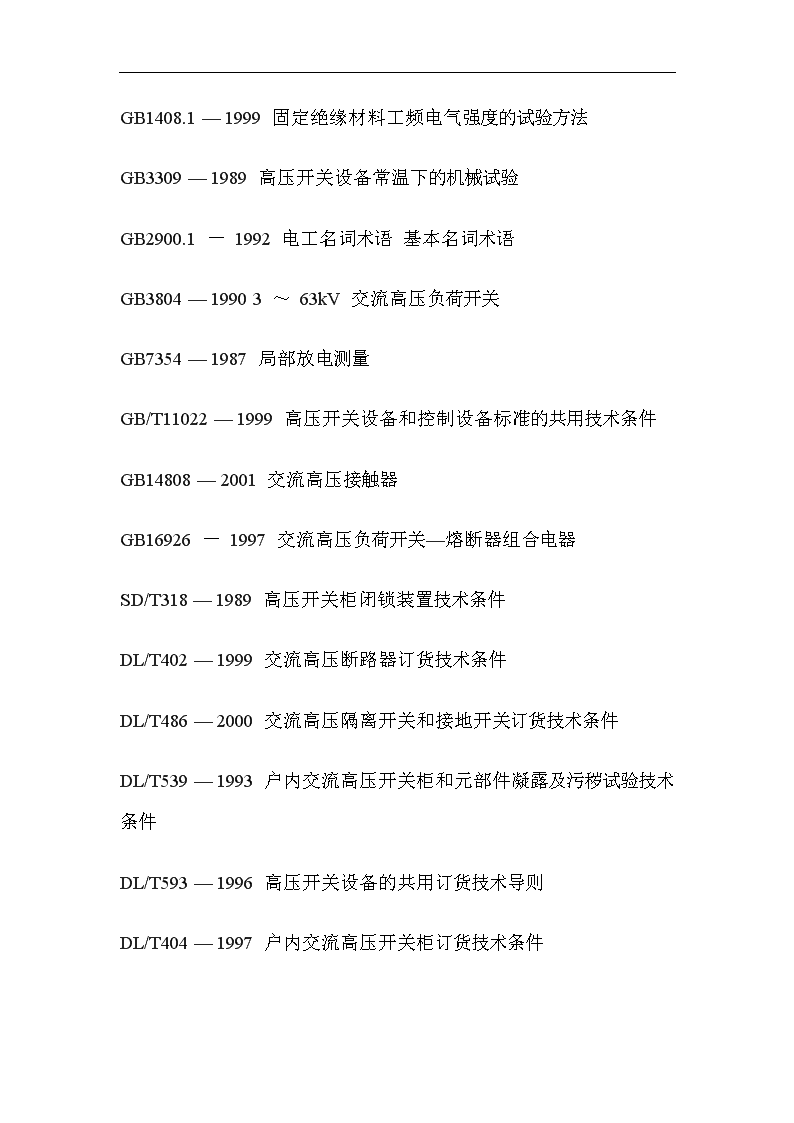

GB1408.1—1999固定绝缘材料工频电气强度的试验方法GB3309—1989高压开关设备常温下的机械试验GB2900.1-1992电工名词术语基本名词术语GB3804—19903~63kV交流高压负荷开关GB7354—1987局部放电测量GB/T11022—1999高压开关设备和控制设备标准的共用技术条件GB14808—2001交流高压接触器GB16926-1997交流高压负荷开关—熔断器组合电器SD/T318—1989高压开关柜闭锁装置技术条件DL/T402—1999交流高压断路器订货技术条件DL/T486—2000交流高压隔离开关和接地开关订货技术条件DL/T539—1993户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593—1996高压开关设备的共用订货技术导则DL/T404—1997户内交流高压开关柜订货技术条件
Q/GXD126.01-2004电力设备交接和预防性试验规程(广西电力有限公司企业标准)Q/GXD116.01-2005电能计量装置技术标准(广西电网公司企业标准)上述标准所包含的条文,通过在本技术规范中引用而构成为本技术规范的条文。本技术规范出版时,所列标准版本均为有效。所有标准都会被修订,供需双方应探讨使用上述标准最新版本的可能性。标准之间有矛盾时,按技术要求较高的标准执行。1.6本设备技术规范书未尽事宜,由需供双方协商确定。1.7供方应获得ISO9000(GB/T19000)资格认证书或具备等同质量认证证书,必须已经生产过三台以上或高于本招标书技术规范的设备,并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于新产品,必须经过挂网试运行,并通过产品鉴定。2使用环境条件2.1周围空气温度最高温度:+45℃;最低温度:-10℃;
日温差:15K。2.2海拔高度:不大于1000m2.3户内环境湿度(相对湿度)日平均不大于95%;月平均不大于90%。2.4地震列度:8度水平加速度:0.25g,垂直加速度:0.125g2.5环境污秽等级:Ⅱ级3技术参数和要求3.1开关柜基本技术要求3.1.1型式:屋内型,金属封闭箱型固定式高压开关柜。3.1.2额定电压(即最高电压):12kV3.1.3额定频率:50Hz3.1.4额定短路持续时间为4s
3.1.5额定绝缘水平3.1.5.1柜体及开关设备、柜中变压器主绝缘的工频及雷电冲击耐受电压水平如下表所示。施加电压部位工频耐压(方均根值,kV)冲击耐压(峰值,kV)柜体及开关设备绝缘主绝缘对地,相间绝缘4275断口间绝缘4885柜中变压器主绝缘35753.1.5.2辅助回路和控制回路1min工频耐受电压2kV(方均根值)。3.1.6温升依照DL/T593—1996《高压开关设备的共用订货技术导则》第4.2.4.2条执行,并且对于可能触及的外壳和盖板,其温升不得超过30K;导体表面温升不得超过55K。3.1.7分、合闸线圈和辅助回路的额定电压:DC220V(除特别注明外)3.1.8爬电比距:纯瓷绝缘≥18mm/kV;有机绝缘≥20mm/kV(按12kV计算)。
3.1.9以空气作为绝缘介质的开关柜内,各相带电导体的相间与对地净距不小于下列数值:导体至接地间净距125mm不同相的导体之间净距125mm导体至无孔遮栏间净距155mm导体至网状遮栏间净距225mm导体至绝缘板间净距30mm若不能满足空气净距的要求,则需采用可靠的绝缘包封以满足绝缘要求。3.1.10合闸弹跳时间:不大于2ms。3.1.11投切电容器组能力投切8016kvar/10020kvar电容器组不重燃不弹跳。3.2开关柜结构3.2.1高压开关柜为金属封闭箱式结构,高压开关柜主回路的一切组件均安装在金属外壳内,地板和墙壁均不能作为壳体的一部分。柜体设计时,必须考虑运行中的散热问题。其结构应保证工作人员的安全,且便于运行、维护、检查、监视、检修和试验。
开关柜内安装的高压电器组件均必须为加强绝缘型产品,满足全工况运行和凝露污秽试验要求。高压开关柜的同类产品必须通过凝露污秽试验。3.2.2高压开关柜必须有防止因本柜组件故障殃及相邻高压开关柜的措施。高压开关柜的隔离设施,应以阻燃材料制成,并通过相应的绝缘强度的验证试验。3.2.3同型产品内额定值和结构相同的组件应能互换。3.2.4高压开关柜的外壳必须采用优质冷轧钢板经数控机床加工后组装而成(除通风窗、排气孔外),并具有较高的机械强度,外形应美观,不得用网状纺织物、不耐火或类似的材料制造。柜体表面喷涂要采用先进工艺,具有面漆美观、附着力强、硬度高、耐腐蚀、抗老化、保光保色性好等性能。3.2.5高压开关柜具有功能分隔室,包括母线室、断路器室、电缆(或架空出线)室、控制仪表室等,各室之间、各室对外的防护等级应满足DL/T404—97的规定,且不能低于IP2X。各功能室及各个回路的单元功能室均采用接地的钢板分隔,互不干扰,不能采用有机绝缘隔板。箱形固定式开关柜的面板(正面)应设计成三节式,对应于真空断路器的中间节设计为门型开启式,实现真空断路器在任意状态下的手动储能。
开关柜的各室均有与壳体相同防护等级的压力释放装置,其压力出口的位置确保对人身没有危害。压力释放装置正常情况下关闭,在事故情况下打开,自动释放内部压力,同时将内部故障限制在本隔室内。电缆可以从柜下方进出线至各功能室,并采取有效的密封措施以防止小动物进入柜内。对于电缆室,每相应能连接2根出线电缆,电缆连接端子离柜底距离不小于700mm,电缆连接在柜的下部进行,预留直径120mm电缆接线孔,并提供电缆进口的封板。电缆室内应有一根支持电缆头的横向角钢,并在角钢上部开卡孔。3.2.6真空断路器的分、合闸按钮不能外露,必须有安全防护措施,以免误碰触而引起误分、误合。3.2.7柜内若有有机绝缘材料,应选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料(SMC或DMC)。3.2.8如果每段母线上的高压开关柜相对排列,则相对排列的高压开关柜之间以封闭母线桥连接,该封闭母线桥由供货方随开关柜成套供货。3.2.9开关柜宽度,除主变压器进线柜要求不大于1200mm外,其它要求不大于1100mm。
3.2.10根据需要,采用电缆出线方式或架空出线方式。电缆出线时,各柜可安装可开启式零序电流互感器。3.2.11母线及分支引线必须全部做绝缘处理,可用热缩绝缘套管进行绝缘,也可采用硫化绝缘母线。母线及引线连接处应加阻燃型的绝缘盒。热缩绝缘厚度不小于2mm,接口处搭接长度不小于100mm。3.2.12支柱绝缘子水平间距不大于1200mm,垂直间距不大于1000mm。3.2.13开关柜的正面应有铭牌(厂名、型号规格、出厂日期等)、一次接线模拟图、柜位、手车序号。表计、信号继电器等元件应有标明用途的标志框。柜前后上沿应有线路名称、调度号标志框。3.2.14柜前断路器室、柜后电缆室等的门上均应留有观察窗,能方便地观察柜内相关设备的运行状况。观察窗要求有防爆措施。3.2.15柜内固定绝缘隔板的金属螺丝要装绝缘螺帽,既要保证绝缘又要保证强度。柜内电缆接线端子及隔离开关的动、静触头应为圆角。母线端部也应倒圆角并包有绝缘。3.2.16开关柜的上、下部的通风孔应有隔尘网,并达到防护等级IP2X。3.2.17柜后下部左侧应有一个M10或以上接地螺栓,并有接地标记作为接地点供挂地线用。
3.2.18开关柜的金属隔板应可靠接地,接地导体和接地开关应能耐受额定短时耐受电流和额定峰值耐受电流。3.2.19在运行位置的隔离插头应能耐受额定短时耐受电流和额定峰值耐受电流的冲击,并保证接触良好。分页:[1] 2 3 4 5 6 10kV箱型固定式高压开关柜技术规范书(图文)来源:电源谷 作者:广西电网·百万IEEE论文免费下载3.2.20每一高压开关柜之间的专用接地导体均应相互连接,并通过专用端子连接牢固。3.2.21开关柜应安装在通长电缆沟的前后两根槽钢上。3.2.22母线为电解铜板,装在单独的母线室内,母线排列A、B、C相顺序应为从上到下,或从左到右,或从里到外(从柜前观察),并标注相标:A相——黄色,B相——绿色,C相——红色。分支引线也为铜质,排列A、B、C相顺序应为从左到右,并标注相标。3.2.23真空断路器及其配套的弹簧操动机构,应具有完善可靠的控制回路,可通过开关柜上控制开关的切换,实现远方/就地关合和跳闸的操作。
3.2.24为防止凝露的产生而带来的危害,开关柜在电缆室和断路器室内应分别设有功率、交流220伏、可长期投入且可自动/手动投切(采用空开控制投退)的加热器,并提供过热保护,同时加热器应装设防护罩(可能触及而足以灼伤皮肤时)。加热器在额定电压下的功率应在制造厂规定值的±10%范围内。3.2.25在开关柜正面及背面门上,分别装有高压带电显示装置(具有验电功能),以满足柜前、柜后安全维护的要求。3.3对高压带电显示装置(具有验电功能)的要求3.3.1带电显示验电装置必须能够安装在室内交流50Hz、额定电压10kV开关柜,与CG系列传感器配套使用,通过有电显示(液晶显示屏或多色发光二极管组合)和验电插件(红色发光二极管或电压表,以前者为好,下同)以反映电力设备是否带有运行电压,并具有强制电气闭锁功能。该装置应符合DL/T538-93《高压带电显示装置技术条件》和I.E.C1243-1《验电器第一部分:电压超过1千伏的电容型验电器》有关技术指标的综合要求,应通过电力工业部电力设备及仪表质量检测中心检测合格,并通过评审鉴定。3.3.2带电显示验电装置主要用于判断线路有无电。强制闭锁型显示验电装置除具有提示功能外,还可提供一个接点串入电磁锁控制回路对地刀或柜门进行闭锁。选用的带电显示验电装置必须具有一年以上的运行经验,生产厂家具有一定的规模。
3.3.3带电显示验电装置必须具有带电显示和间接验电两种功能。带电显示功能通过液晶显示屏或发光二极管组正确显示出带电(不能采用氖灯式显示),间接验电功能通过拔插带电显示(发光二极管)或外部测量电压正确指(显)示出带电,如采用外部测量电压型,则测量电压不宜超过200V。除CG系列传感器外,带电显示和间接验电的低压回路必须分相分功能相互独立。3.3.4提示性要强。在高压设备带有运行电压时,带电显示和验电插件的红灯闪烁或电压表指示读数要求直观、醒目,保证在明亮或阴暗环境下、工作人员在站立状态能清晰可见,可以提醒工作人员注意设备带电,以防止误入带电间隔或带电合接地刀闸等引起的人身、设备事故。3.3.5寿命达60000小时以上。显示部件和内部元件全部采用长寿命元件,更主要的是各元件工作时所承受的电压,严格控制在合理运行状态,在电力系统“接地”过电压时,也不例外。3.3.6运行可靠。验电显示装置为三相六套单独的组合部件,不存在同时发生故障的可能,不会出现“误指示”。无须经常维护,可长期不间断运行。3.3.7选用“显示╋验电╋强制闭锁”型,也可以根据需要增加核相功能。
3.3.8可以反映非接地系统运行设备故障“接地”的相别。系统正常运行时,三相正常显示;系统接地运行时,接地相不显示,不接地相正常显示。3.3.9带电显示验电装置运行时,万一发生故障,可以在不打开高压开关柜门的情况下,检测或更换装置内部芯片,以解决停电处理难的问题。3.3.10主要技术参数(1)有电显示及间接验电部分动作电压:分类额定电压kV不显示电压kV开始显示电压kV清晰显示电压kV带电显示部分100.87以下0.87-3.753.75及以上间接验电部分(验电插件)101.5以下1.5-4.04.0及以上(2)强制闭锁部分动作电压在额定相电压的15%-65%时启动。在额定工作相电压小于或等于15%时,强制闭锁处于“解锁”状态。在额定工作相电压大于或等于65%时,强制闭锁处于“闭锁”状态。只有在高压A.B.C三相均无运行电压时,闭锁部分才解锁,A.B.C三相任意一相有运行电压时,闭锁部分都会可靠闭锁。
控制电源:使用交流或直流110-220V,可保证闭锁部分可靠工作;运行中控制电源消失,闭锁接点不会误动作,被闭锁设备仍然可靠闭锁。(3)显示清晰度:3米以内清晰可辨。(4)显示响应时间:小于1秒(5)闪动频率:大于1Hz(6)抗干扰能力:系统正常运行时,三相正常显示;系统接地运行时,接地相不显示;不接地相正常显示。3.4防误闭锁要求3.4.1高压开关柜应具备防止误分、合断路器,防止带负荷分、合隔离开关,防止接地开关合上时(或带接地线)送电,防止带电合接地开关(或挂接地线),防止误入带电隔室等五项机械防误措施。预留挂微机五防编码锁的位置。3.4.2出线接地开关闭锁要求3.4.2.1出线接地开关与断路器状态接点实现电气联锁。3.4.2.2出线接地开关与线路侧带电显示验电装置实现电气联锁。3.4.3进线侧接地开关
3.4.3.1进线侧接地开关装在受电开关柜上,并在受电开关柜上装线路侧带电显示验电装置。3.4.3.2线路侧接地开关与线路侧带电显示验电装置接点、受电开关状态接点实现电气联锁。3.4.4开关柜电缆室门(包括封板)应与接地开关实现闭锁,保证接地开关合上后方可开门。3.4.5带电显示验电装置的安装位置应保证操作接地开关时运行人员可以看到。3.4.6接地开关、柜门的闭锁应具备紧急解锁功能。3.5真空断路器3.5.1真空断路器为断路器与弹簧操动机构联体式结构。主回路及所有辅助回路应为免维护型。每个断路器应有一套机械联动的分合位置指示器和动作计数器,其安装位置要易于观察。断路器使用年限:保证20年。机械部分免维护时间不得少于3年。3.5.2断路器操动机构操动机构应有防跳功能和自由脱扣性能。操动机构的每一部件应为紧固结构,在必要部位使用防腐、防锈材料。断路器在“合”或“分”位置,机械弹簧均能储能。
应提供一个可观察弹簧状态的指示装置,最好为机械型。采用直流电机给弹簧机构自动储能。断路器完全合闸后,机构操作弹簧应立即自动开始储能。在机构里,应有一套紧急状况下的手动操作储能装置。弹簧未储能、储能完毕应有信号灯显示,并具有信号输出接点。3.5.3断路器及其操动机构必须牢固的安装在开关柜上,操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。3.5.4断路器的位置指示装置应明显,并能正确指示出它的分、合闸状态。3.5.5断路器的安装位置应便于检修、检查、试验和运行中的巡视。3.5.6对于安装在电容器开关柜内的真空断路器必须提供同型号同技术参数产品开合电容电流最大能力的检验报告,并在出厂时通过工频电压、冲击电压、电流的老练试验,提供试验报告。该断路器在额定单个电容器组的开断电流允许范围内,开断关合电容器组不能发生重击穿或重燃。3.5.7必须提供真空灭弧室的真空度测试报告。3.5.8真空断路器额定短路开断电流的开断次数:31.5kA及以下为30次,40kA为20次。
3.5.9真空断路器电寿命:E2级。3.5.10真空断路器机械寿命:M2级(延长的机械寿命,10000次操作循环)。3.5.11配下列六种品牌之一的真空灭弧室:a)西门子;b)ABB;c)东芝;d)西屋;e)施耐德;f)三菱。3.6互感器3.6.1互感器应固定牢靠,且应采取隔离措施,当柜中其他高压电器组件运行异常时,互感器仍应能正常工作。3.6.2电流、电压互感器二次回路不设置插拔连接头,互感器应固定安装在柜内。互感器的安装位置应便于运行中进行检查、巡视,且在主回路不带电时,便于人员进行试验、检修及更换等。3.6.3互感器的伏安特性、准确度级及额定负载均应能满足继电保护及仪表测量装置的要求。电流互感器应满足设计图纸参数要求。当二次侧开路时,二次侧能承受电压3000V/1min,每个电流互感器二次绕组一点接地。应提供每种型式各参数电流互感器的磁化特性曲线和误差曲线。每个电流互感器应独立标号并提供接线图。
电压互感器选用三个绕组(一个计量绕组,一个测量监控绕组,一个剩余电压绕组)的互感器,电压比为(10/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)kV,准确度等级为0.2/0.5/6P,容量为50/50/150VA(除特别注明外)。3.6.4电压互感器采用呈容性的电磁式电压互感器,其高压侧熔断器的开断电流应与高压开关柜铭牌参数相匹配。电压互感器应为通过结构调整和降低铁芯磁通密度等措施实现产品在2倍额定电压及以下呈容性,不能采用在二次绕组上接入电容器的方式实现呈容性。3.6.5电流互感器的短时耐受电流及短路持续时间、峰值耐受电流均应满足高压开关柜铭牌的要求。3.6.6互感器采用固体绝缘浇注式,其局部放电水平:在测量电压1.2Um/√3(Um为设备最高工作电压)下,局部放电量不大于20pC;在测量电压1.2Um下,局部放电量不大于50pC。并提供局部放电起始电压和熄灭电压。3.6.7测量用电压互感器在80%~120%额定电压下,在25%~100%任意负载点,功率因数Cosф=0.8~1.0范围内,误差均应满足《测量用电压互感器检定规程》(JJG314-1994)“误差限值”的要求。特别强调,在二次负载为0VA、Cosф=1.0下,误差应控制在《测量用电压互感器检定规程》(JJG314-1994)所规定的额定功率因数下误差限值的60%范围内。
3.6.8测量用电流互感器在1%~120%额定电流下,在25%~100%任意负载点,功率因数Cosф=0.8~1.0范围内,误差均应满足《测量用电流互感器检定规程》(JJG313-1994)“误差限值”的要求。特别强调,在100%额定负载、Cosф=1.0下,误差应控制在《测量用电流互感器检定规程》(JJG313-1994)所规定的额定功率因数下误差限值的60%范围内。3.7隔离开关和接地开关3.7.1隔离开关或接地开关的分、合闸操作位置应明显可见。3.7.2隔离开关和接地开关由一套(或两套)操作机构组合而成一套电器时,则必须有可靠的机械连锁,要保证隔离开关的断开和接地开关的合上是按规定的操作程序分两步完成,不能连动.3.7.3安装于高压开关柜中任何型式的接地开关,其关合短路电流的能力和短时耐受电流及短路持续时间均应与高压开关柜的铭牌相匹配。3.7.4隔离开关和接地开关应符合DL/T486的规定。3.8开关柜二次部分3.8.1继电器室、电缆室、断路器室(如关门后看不清机构分、合闸指示和储能指示)应有照明装置。照明电源电压为AC220V,并设有专用电源开关。
分页:1 [2] 3 4 5 6 10kV箱型固定式高压开关柜技术规范书(图文)来源:电源谷 作者:广西电网·百万IEEE论文免费下载3.8.2柜上信号指示应选用节能型长寿命的LED。3.8.3柜门装设分、合闸按钮和远方/就地切换开关。3.8.4柜内应选用UL标准V0级阻燃型端子,导线应具有阻燃性能。3.8.5连接片(压板)使用限位型。优选绝缘型。3.8.6所使用的插件须有定位装置,反向时带电部分不得接触,并有方向标志。3.8.7断路器分、合闸和重合闸(包括自投)使用的断路器辅助接点应并双接点。3.8.8开关辅助接点不少于8对(4开4闭),并全部引至端子排。3.8.9电流互感器地线须引到保护室内端子排上接地。3.8.10分、合闸引线接压板上方,重合闸正极接压板上方。3.8.11端子排及二次插件的交、直流之间,分、合闸与正极之间,正极和负极之间必须留有空挡。
3.8.12柜内应有总量10%的空端子供用户使用,并不少于10个。3.8.13继电器、仪表及操作按钮的安装位置应便于观察及操作。3.9测量仪表、继电保护、监控装置及辅助回路3.9.1测量仪表、继电保护装置及辅助回路中的低压熔断器、端子以及其他辅助元件与高压带电部分应保持足够的安全距离。3.9.2测量仪表、继电保护及监控装置应有可靠的防振动措施,不致因高压开关柜中断路器等元件在正常操作及故障动作而影响它的正常工作及性能。3.9.3当测量仪表及继电保护、监控装置盘面以铰链固定于高压开关柜时,仪表、保护盘与盘外的二次连接导线应采用多股软铜绝缘线,端子排、接线板及固定螺丝均为铜质材料制成,标志应正确、完整、清楚、牢固。开关柜内的空气开关采用梅兰日兰或ABB或西门子公司产品。3.9.4计量用电压互感器二次专用绕组的连线的连接,从电压互感器二次输出端子到各开关柜内计量用的接线端子盒之间所有的导线,必须采用截面不小于4mm²的单芯铜导线,从接线端子盒到电能表之间电压回路的连接,须采用截面为2.5mm
²的单芯铜导线,计量用电压互感器二次绕组(0.2级)的二次回路不得设置熔断器和隔离开关辅助触点;电流互感器所有二次回路的导线必须采用截面不小于4mm²的单芯铜导线。计量用电流、电压互感器整个二次回路(包括PT切换回路)的接线使用分色导线:A、B、C、N(中性线)、接地线分别为黄、绿、红、黑、黄绿相间颜色的导线。非计量用的互感器二次连线及辅助回路的连接,电压回路必须采用截面不小于2.5mm²的单芯铜导线,电流回路必须采用截面不小于4mm²的单芯铜导线;过门线采用软铜线。布线时,应考虑避免其他组件故障对它的影响。二次电流回路端子的接线方式可采用OT连线方式(将电缆线芯弯圈后再上螺丝的接线方式)。3.9.5电能表垂直安装在开关柜里面(即不安装在活动的柜门上),安装电能表空间应满足要求:相邻的两个电能表左右间隔至少有80mm,电能表与其他设备之间左右间隔,至少有200mm,上下两个安装单元间隔至少有150mm,电能表与左右柜边的距离应大于40mm,与柜内侧上沿的距离应大于25mm,电能表与联合接线盒应设计安装在同一个垂直平面上,柜内电能表、联合接线盒一一对应设置,联合接线盒与计量柜的边沿距离至少80mm。距离其他相邻的设备应能方便进行电能表的测试、更换操作。二次回路接入电能表前,不再接入端子排,而应接入符合广西电网公司技术要求的接线盒,其型号为:JHV4A3-V33;整个互感器计量用二次回路(包括PT
切换回路)的接线使用分色导线:A、B、C、N(中性线)、接地线分别为黄、绿、红、黑、黄绿相间颜色的导线。3.9.6电能计量装置和计量回路的安装和连接应满足广西电网公司《电能计量装置技术标准》(Q/GXD116.01-2005)的要求,参见附录一。3.9.7二次回路应采用接地的金属封闭线槽配线,并与高压室隔离,既防止了高压带电设备产生的电磁干扰,也能提高运行的安全性和可靠性。3.9.8断路器具有电气防跳回路。供方在配置防跳继电器时,应单独引出一副防跳继电器常闭接点与断路器常闭辅助接点串联。3.9.9弹簧储能回路中,用于闭锁合闸操作及储能信号的接点不应使用重动接点。3.9.10控制小母线采用圆铜棒(直径6毫米),安装稳固,绝缘可靠。3.10导体3.10.1高压开关柜应附有主母线及引下线,并配备主变进线回路的封闭母线桥;主母线及封闭母线桥的设计应取得设计单位或用户的认可。
3.10.2高压开关柜的主回路、各单元以及各组件之间的连接导体的截面,应比额定电流有10%的裕度。3.10.3高压开关柜中主回路的最小截面除应满足铭牌规定的额定电流值外,还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。3.11接地开关柜应设有完善、可靠的接地系统。3.11.1为保证维修工作人员和设备的安全,需接近或供接近的回路中所有部件(包括所有安装在开关柜上的继电器、仪表等)都应事先接地,接地线应为铜导体。3.11.2沿所有高压开关柜的整个长度延伸方向应设有专用的接地导体(接地桩)。接地导体应是铜质的,在接地故障时其电流密度规定不应超过200A/mm2,但最小截面不得小于150mm2。该接地导体应设有与接地网相连的固定接地端子,并应有明显的接地标志。3.11.3接地回路所能承受的峰值耐受电流和短时耐受电流应与主回路相适应;专用接地导体应承受可能出现的最大短时耐受电流。3.11.4高压开关柜的金属骨架及其安装于柜内的高压电器组件的金属支架应有符合技术条件的接地,且与专门的接地导体连接牢固。
3.11.5凡能与主回路隔离的每一部件均应能接地。3.11.6在正常情况下可抽出部件中应接地的金属部件,在试验、隔离位置或处于隔离断口规定的条件(DL/T486),以及当辅助回路未完全断开的任一中间位置时,均应保持良好的接地连接。3.11.7所有额定值、结构相同的元件,应具有互换性。分页:1 2 [3] 4 5 6 10kV箱型固定式高压开关柜技术规范书(图文)来源:电源谷 作者:广西电网·百万IEEE论文免费下载3.12铭牌3.12.1高压开关柜的铭牌,至少应包括以下内容:①制造厂名称和商标②型号、名称和出厂序号、出厂日期③额定参数④设计等级和防护等级3.12.2高压开关柜内安装的高压电器组件,如断路器、负荷开关、接触器、隔离开关及其操作机构、互感器、高压熔断器、套管等均应具有耐久而清晰的铭牌。在正常运行中,各组件的铭牌应便于识别。
3.12.3高压开关柜内安装的高压电器组件(含连接导体)额定值不一致时(如额定电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流),柜上的铭牌应按最小值标定。3.12厂家在投标时必须提供:同型号高压开关柜的型式试验报告、凝露和人工污秽试验报告、鉴定证书及产品型号使用证书,同型号高压断路器的型式试验报告、鉴定证书及产品型号使用证书。并提供主要元器件的生产厂家及其主要参数。4试验4.1型式试验(1)绝缘试验(2)主回路电阻测量和温升试验(3)峰值耐受电流、短时耐受电流试验(4)关合和开断能力试验(5)机械试验(6)防护等级检查(7)操作振动试验(8)内部故障试验
(9)投切电容器组试验4.2出厂试验(1)主回路的工频耐压试验(2)辅助回路和控制回路的工频耐压试验(3)局部放电测量(4)测量主回路电阻(5)机械性能、机械操作及机械防误操作装置试验(6)仪表、继电器元件校验及接线正确性检定(7)在使用中可以互换的具有同样额定值和结构的组件,应检验互换性(8)本技术规范书要求提供试验报告的其它试验4.3交接试验交接验收试验按Q/GXD126.01-2004《电力设备交接和预防性试验规程》(广西电力有限公司企业标准)进行。5供货范围5.1变电站工程高压开关柜主要参数及配置表见附件。
5.2专用工具及备品备件供方向需方免费提供安装、运行、检修所需的专用工具,其清单见下表序号专用工具及备品备件名称型号规格单位数量备注1隔离开关操作摇把个/车1免费提供2断路器储能手柄个/种13断路器分闸线圈个24断路器合闸线圈个25储能电机个266卖方在投标时应提供的资料和技术参数6.1提供与投标产品一致而且有效的产品型式试验报告(检测报告)、鉴定证书、型号使用证书等。6.2提供投标产品的下列数据需方要求值
供方提供值安装位置进线电容出线进线电容出线开关柜型号间隔编号外形尺寸(宽×深×高)额定参数额定电压(kV)10主母线额定电流(A)分支母线额定电流(A)整体额定电流(A)分、合闸机构和辅助回路额定电压(V)DC220DC220DC220外壳防护等级≥18mm/kV≥18mm/kV≥18mm/kV
爬电比距纯瓷绝缘有机绝缘≥20mm/kV≥20mm/kV≥20mm/kV导体至接地间净距125mm125mm125mm不同相的导体之间净距125mm125mm125mm导体至无孔遮栏间净距155mm155mm155mm导体至网状遮栏间净距225mm225mm225mm二次接线及辅助回路导线截面柜内主要电电流互感器型号
气设备参数变比精度0.2S/0.5/10P20/10P200.2S/0.5/10P150.2S/0.5/10P15输出容量电压互感器型号变比精度输出容量断路器型号额定电流(A)额定短路开断电流(kA)/次数31.5/5031.5/5031.5/50热稳定能力(kA-S)31.5-431.5-431.5-4动稳定电流(kA)808080额定短路关合电流(kA)808080隔离开关型号额定电流(A)热稳定能力(kA-S)
动稳定电流(kA)接地开关型号热稳定能力(kA-S)动稳定电流(kA)一体化操动机构是是是带电显示装置(可验电)所用变压器型号空载损耗负载损耗空载电流避雷器熔断器过电压保护器
交货时间交货地点7技术资料及图纸交付进度7.1在签订合同后10天内,供方应向需方提供下列技术文件4份:(1)使用说明书:包括额定电流电压参数、使用条件、一次接线方案、结构尺寸等;(2)提供高压开关柜设备排列图、外形尺寸、安装方式与尺寸、柜底控制电缆及电力电缆开孔图、母线外形尺寸及支撑和连接图;(3)高压开关柜单面整体的总重量、最大运输尺寸和重量;(4)提供高压开关柜的动荷载和静荷载;(5)提供开关柜设备控制回路图、端子排排列图等二次接线图。所有技术资料和图纸应以中文方式标注,并注明是某中标段变电所工程。7.2设备供货时提供下列资料:设备安装使用说明书、产品拆卸一览表、装箱单、产品合格证明、备件一览表及运行、维护、检修说明书和工厂试验报告。
7.3供方提供的设备及附件规格、重量或接线有变化时,应及时书面通知需方。7.4上述图纸资料必须附加提供CAD软盘。8包装、运输和储存8.1开关柜制造完成并通过试验后应及时包装,否则应得到切实的保护。其包装应符合铁路、公路和海运部门的有关规定。8.2包装箱上应有明显的包装储运图示标志,并应标明买方的订货号和发货号。8.3在运输中应直立放置,不许倒置、侧放。8.4随产品提供的技术资料一式三份(说明书一份)应完整无缺。9技术服务与设计联络9.1合同签订后,供方应指定负责本工程的项目经理,负责协调供方在工程中的各项工作,如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。9.2供需双方可根据工程需要召开工程联络协调会议或其他形式解决设计和制造中的问题。供方设计图纸须经需方确认后方能进行生产。分页:1 2 3 [4] 5 6 10kV箱型固定式高压开关柜技术规范书(图文)
来源:电源谷 作者:广西电网·百万IEEE论文免费下载9.3工程文件的交接要有记录,联络协调会议应有会议纪要。9.4供方必须在签订合同后30天之内以书面形式提供设备制造进度表。按照DL/T586-1995《电力设备用户监造导则》的要求,需方可随时进厂监造,供方应为监造人员提供工作便利。9.5高压柜进行出厂试验前,必须提前5天及以上书面通知需方,需方在收到通知后3天内答复供方是否派人参加。9.6高压柜在现场安装完毕后,由供方负责对柜体进行重新喷漆处理(用户需要时)。9.7供方必须提供产品说明书等技术文件电子版。附录一广西电网公司《电能计量装置技术标准》(节选)4电能计量装置技术要求4.1计量装置的配置应满足本标准的要求,详见附录A和B。
4.2对计量装置采用单母分段、双母带母联接线方式的母线侧电压互感器计量的,计量电压回路应配置电压互感器并列装置;对需进行电压互感器并列操作,且电能表安装在就地柜内的,为减少电压二次回路导线长度,电压互感器并列装置宜安装在就地开关柜上。4.3除4.2条外的其他计量装置,须按计量点配置计量专用电压、电流互感器或者专用二次绕组,电能计量专用电压、电流互感器或专用二次绕组及其二次回路不得接入与电能计量无关的设备,计量二次回路应不装设隔离开关辅助接点、导线接头或可分离二次回路的插拔式插头。4.4计量装置二次接线应顺按一次设备所定的正向接线,除因特殊技术要求而改变接线极性外。4.5互感器额定负荷宜控制在实际负载(计算负载)的1.5至3倍范围内,即,互感器额定容量选择最小不得小于实际负载,最大不得大于4倍实际负载,互感器二次负荷可根据实际安装情况计算确定,计算方法如附录C和D。电流互感器的额定二次负荷的功率因数应为0.8~1.0;电压互感器的额定二次负荷的功率因数应为0.8。4.6电流互感器额定一次电流的确定,应尽可能保证其在正常运行中的实际负荷电流达到额定值的60%左右,至少应不少于30
%。如因为满足电力系统短路电流的要求,而扩大额定一次电流时,应采用具有较高的额定短时热电流和动稳定电流的电流互感器,防止选用变比过大的互感器。4.7接入中性点绝缘系统的电能计量装置,可采用三相三线或三相四线计量方式;接入共振系统(经消弧线圈接地的系统)和中性点直接接地的系统应采用三相四线计量方式。同一个计量点各相的电流、电压互感器的一次及二次线圈阻抗值必须接近一致,各相间互感器的阻抗参数偏差应尽可能控制在1%以内。4.8电流互感器二次接线,可采用分相接线方式或简化接线方式,当如果互感器采用分相接线方式,使得电流互感器额定容量选择过大,实际操作存在困难时,应采用简化接线方式。4.9高压计量用的电流、电压互感器二次回路应一点接地。电压互感器二次回路接地点一般设在主控室内;就地计量的电流互感器二次回路接地点宜设置在计量柜内的专用接地桩;非就地计量的电流互感器二次回路接地点宜设置在端子箱处。4.10电能表接线、互感器二次回路的连接导线应采用单股铜芯塑料绝缘线或电缆。整个二次回路(包括电缆芯线)按A相、B相、C相、中性线(N线)、接地线分为黄、绿、红、黑、黄绿相间颜色导线。4.11二次回路导线截面的选择,对整个电流二次回路,连接导线截面积应按电流互感器的二次回路计算负荷确定,至少应不小于4.0mm
²。对整个电压二次回路,连接导线截面应按允许的电压降计算确定,至少应不小于4.0mm²。如经计算需要使用大于4.0mm²导线的,应采用并联敷设电缆的方式增大截面。4.12非就地计量的计量装置,电能表应安装在计量屏内,计量屏的前屏门带玻璃,前、后屏柜的门均能用钳印加封。几个电能表屏宜相邻布置。4.13安装在10kV及以下受电客户端的计费用计量装置,应满足防窃电管理的要求,计量装置应安装在专用计量柜(箱)内,也可根据供电企业营销管理的需要,采用户外杆上计量箱、变压器低压封闭套管侧安装防窃电计量箱,同时,配置具备遥控抄表电子式电能表,也可配置基于公共通信网的远程在线监视终端。柜(箱)体各处的门必须可以实施钳印加封,正面可通过玻璃窗方便抄读电能表和察看电能表接线,安装在受电客户侧的计量柜(箱)的玻璃窗里面加焊一层不锈钢金属网,加焊的一层不锈钢金属网应不影响抄表;计量柜、计量箱内设置有铜制的接地桩。计量柜内每个计量点应具备至少能接入2个电能计量表和一个接线盒的空间,接线盒应与电能表同一个平面垂直布置,计量柜(箱)内四周必须封闭,人不能通过工器具直接接触到高电压设备。4.14对谐波源用电客户,应选用受谐波分量影响小的电能表。
4.15执行功率因数调整的用户,应安装能计量有功电量、感性和容性无功电量的电能计量装置;按最大需量计收基本电费的用户应装设具有最大需量计量功能的电能表;实行分时电价的用户应装设复费率电能表或多功能电能表。4.16具有正、反向送电的计量点应装设计量正向和反向有功电量以及四象限无功电量的电能表。4.17二次回路的布置公司所属变电站内的各类电能计量装置;以及设计在非公司所属变电站或经互感器接入的380V及以上的计费结算用的电能计量装置的电能计量二次回路,须满足使用本文技术要求的接线盒。接线盒配置参照如下要求及附录E。(1)110kV及以上TV二次回路:须设置内置于接线盒的螺旋压接熔断器或采用带报警触点的、计量回路专用微型断路器。TV计量专用绕组从TV装置引出导线后,先经内置熔断器的接线盒(或采用带报警触点的、计量回路专用微型断路器和采用连片连接的电压专用接线盒配合),再接到主控室。(2)35kV及以下TV二次回路:除设置有TV并列装置和在公司所属变电站35kV侧,可设置内置于接线盒的螺旋压接熔断器(或采用带报警触点的、计量回路专用微型断路器和采用连片连接的电压专用接线盒配合)外,TV二次回路不得设置熔断器或空气开关。
(3)TV二次回路使用采用带报警触点的、计量回路专用微型断路器的,应将断路器的报警触点接入TV二次监视回路。(4)TA二次回路,在TA装置端子箱内的计量用电流回路应取消端子排,而采用电流回路专用接线盒。(5)电能表安装在就地计量柜(开关柜)内的,TA、TV从输出端子(或经TV并列装置)引出后,接至计量柜内(开关柜)联合接线盒,再接电能表。(6)电能表安装在非就地的计量屏内的,考虑布线的方便性,可在屏后安装端子排进行过渡,电流回路、电压回路均选用螺旋压接方式的、非试验型直通的OT端子;电流、电压之间采用绝缘端子分隔,电流、电压回路应设置明显的文字符号标志。电能计量二次回路导线从端子排接入电压电流联合接线盒,再接入电能表。(7)安装在客户端计费用电能表应单独组屏,如无法单独组屏,而安装在公共的计量屏内时,计费回路应取消屏后的端子排。5电能计量装置安装接线要求基本要求是计量装置安装牢固、电气连接可靠、接触良好。5.1互感器的安装
5.1.1为了减少三相三线电能计量装置的合成误差,安装互感器时,宜考虑互感器合理匹配问题,即尽量使接到电能表同一元件的电流、电压互感器比差符号相反,数值相近;角差符号相同,数值相近。当计量感性负荷时,宜把误差小的电流、电压互感器接到电能表的C相元件。5.1.2同一组的电流(电压)互感器应采用制造厂、型号、额定电流(电压)变比、准确度等级、二次容量均相同的互感器。5.1.3除特殊技术要求外,电流互感器一次电流的L1(P1)端、二次K1(S1)端应与所确定的电能计量正向保持一致,即当正向的一次电流自L1(P1)流向L2(P2)端时,二次电流应自K1(S1)端流出,经外部回路流回到K2(S2)端。在影响互感器二次回路查、接线的情况下,可同时调整互感器一次、二次安装方向,确保与所确定的电能计量正向保持一致。5.1.4同一个计量点各相电流(电压)互感器进线端极性应一致。5.2电能表的安装5.2.1电能表应垂直安装在电能计量柜(开关柜、计量屏、计量箱)内,不得安装在活动的柜门上,安装电能表空间应满足要求:相邻的两只三相电能表左右边缘间距至少80mm,单相电能表相距的最小距离为30mm,电能表与其他设备之间左右边缘间距至少150mm,上下两个电能表边缘间距至少100mm
,电能表与左右屏柜边缘间距至少40mm,与柜内侧上边缘间距至少25mm,电能表宜装在对地0.8m~1.8m的高度(表水平中心线距地面尺寸),电能表下边缘对地最低不得低于500mm。5.2.2电能表应垂直、牢固安装,电能表所有的固定孔须采用镙栓固定,固定孔应采用螺纹孔或采用其他方式确保单人工作就能在屏柜正面紧固螺栓。表中心线向各方向的倾斜不大于1°。5.2.3安装在计量屏的电能表,应贴“××kV××线路电能表”;设置有主副表的,应以误差较小的电能表设定为主表。5.3接线盒的安装5.3.1计量屏(柜、箱)内各计量点的电能表与联合接线盒相邻上下布置,联合接线盒安装在电能表的下方,且与电能表安装在同一个垂直平面上,每个电能表应对应安装一个接线盒,安装在就地计量柜的接线盒受到空间位置的影响,两个以上的电能表可共用一个接线盒。接线盒应安装端正;接线盒所有的固定孔须采用镙栓固定,固定孔应采用螺纹孔或采用其他方式确保单人工作就能在屏柜正面紧固螺栓。接线盒向各方向的倾斜不大于1°。5.3.2接线盒与电能表的安装边缘间距至少150mm,接线盒与计量屏(柜、箱)内的边缘间距至少80mm,接线盒下边缘离地面距离不得小于250mm。
5.4接线要求基本要求是按图施工、接线正确;导线无损伤、无裸露、绝缘良好;接线可靠、接触良好;布线要横平竖直,连接到各接线桩处的导线要做弯成一定的弧度,整齐美观,线长充裕,接头处不应受到拉力;各种接线标志齐全、不褪色。5.4.1引入盘、柜的电缆标志牌清晰,正确,排列整齐,避免交叉,并应安装牢固,不得使所接的接线盒受到机械应力。5.4.2盘、柜内的电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接。备用芯长度应留有适当余量。5.4.3三相电能表应按正相序接线。5.4.4用螺丝连接时,弯线方向应与螺钉旋入的方向一致,并应加垫圈。5.4.5盘、柜内的导线不应有接头,导线芯线应无损伤。5.4.6经电流互感器接入的低压三线四线电能表,其电压引入线应单独接入,不得与电流线共用,电压引入线的另一端应接在电流互感器一次电源侧,并在电源侧母线上另行引出,禁止在母线连接螺丝处引出。电压引入线与电流互感器一次电源应同时切合。
5.4.7TA装置端子箱内电流回路专用接线盒中电流进线与出线间应不经过电流连接片,采用直通连接方式;计量屏(柜、箱)内,联合接线盒中电流进线和出线间的连接应经过电流连接片。5.4.8主控室内计量柜上下相邻布置的电能表与接线盒之间导线的连接,应穿过面板上的穿线孔,每个穿线孔为圆形,孔径适宜,与每根连接导线一一对应。穿线孔应打磨钝化,并用塑料套套好,以保护导线不受损伤,塑料套粘贴牢靠,不应脱落。分页:1 2 3 4 [5] 6 10kV箱型固定式高压开关柜技术规范书(图文)来源:电源谷 作者:广西电网·百万IEEE论文免费下载5.4.9压接电流回路、电压回路导线金属部分的长度为25mm~30mm,确保接线桩的两个螺丝皆能牢靠压接导线且不得外露,各接线头须按照施工图套号编号套,编号套标志应整洁、正确、耐磨、不褪色。附录A互感器配置电能计量装置类别电流互感器电压互感器Ⅰ0.2S0.2Ⅱ0.2S0.2Ⅲ0.5S0.5
Ⅳ0.5S0.5Ⅴ0.5S——备注:公司所属变电站35kV及以上各类电能计量装置、10kV计费用电能计量装置应按Ⅱ类以上配置电流、电压互感器。附录E端子排、接线盒结构及适用范围型号安装使用地点技术要求JHV4R-V33二次回路须设置快速熔断器的35kV及以上TV装置端子箱内。1.材料:壳体采用玻璃纤维(玻璃钢);端子接线桩螺丝采用不锈钢镀镍材料;电压连片(或熔断器接触面)、电流短接连片采用铜镀镍材料;2.JHV4A3-V33、JHV4A3-V33、JHV4A3-V11、JHV4-V33的电压回路固定连片的接线桩应与底座金属浇铸连为一体;3.
接线盒板盖为全透明罩盖,可在外壳上进行加封。4.JHV4R-V33的熔断器,采用RT型快速熔断器,其熔断器的额定熔断电流为5A;5.接线盒在电流回路连片通15A、电压回路通5A情况下应能可靠地断开或闭合,电寿命不少于1000次。JHV4-V33二次回路不设置熔断器的35kV及以下TV装置端子箱内。JHA3TA装置端子箱内JHV4A3-V11公司所属变电站主控室计量屏前的电能表下面,屏后可设置用端子排。JHV4A3-V33非公司所属变电站主控室计量屏前的电能表下面,屏后不设置端子排。JHV4A3–V33计量柜(计量箱)内型号说明:JH——接线盒V4——接线盒里设有电压回路,电压回路有4个间隔A3——接线盒里设有电流回路,电流回路有3个间隔R——接线盒电压回路里设有RT型螺旋连接熔断器V33——接线盒电压回路采用3进3出V11——接线盒电压回路采用1进1出图一、JHV4R-V33内置RT型熔断器电压专用端子接线盒(零线采用直接连通结构)
图二、JHV4-V33采用连片连接的电压专用端子接线盒(零线采用直接连通结构)图三、JHA3电流专用接线盒图四、JHV4A3-V11电压、电流联合接线盒图五、JHV4A3-V33电压、电流联合接线盒图六、各类接线盒采用连片连接方式的电压回路连接端子结构图(连接片的接线桩须与底座连为一体)图七aJHV4R-V33采用RT型螺旋连接熔断器连接方式的电压回路连接端子结构图(连接熔断器的接线桩须与底座连为一体)
图七b、JHV4R-V33采用RT型螺旋连接熔断器连接方式的电压回路连接端子结构图(连接熔断器的接线桩须与底座连为一体)JHV4R-V33的结构由生产厂家任意选择结构图七a或图七b。附录F电能计量装置二次回路使用接线盒的典型接线图注:本图为未考虑电压互感器二次切换装置的典型接线图,TV装置端子箱处的接线盒采用JHV4R-V33或JHV4-V33,根据附A的要求进行选择;电压回路的虚线表示可根据二次回路电压降的要求,并联敷设电缆。公司所属变电站非就地计量三相四线主副表配置,简化接法接线图公司所属变电站非就地计量三相四线主副表配置,分相接法接线图
就地计量计费用三相四线,简化接法接线图来自:电 源 谷www.dianyuangu.com分页:1 2 3 4 5 [6] 袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
