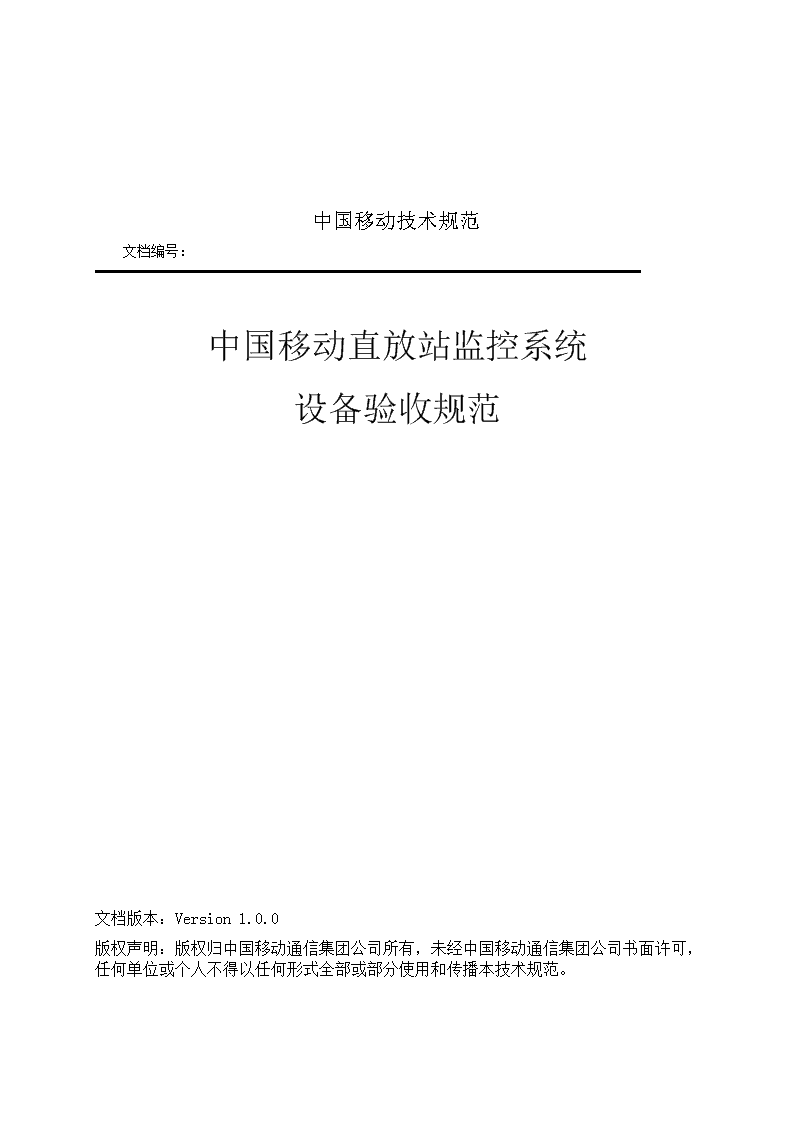

'中国移动技术规范文档编号:中国移动直放站监控系统设备验收规范文档版本:Version1.0.0版权声明:版权归中国移动通信集团公司所有,未经中国移动通信集团公司书面许可,任何单位或个人不得以任何形式全部或部分使用和传播本技术规范。2

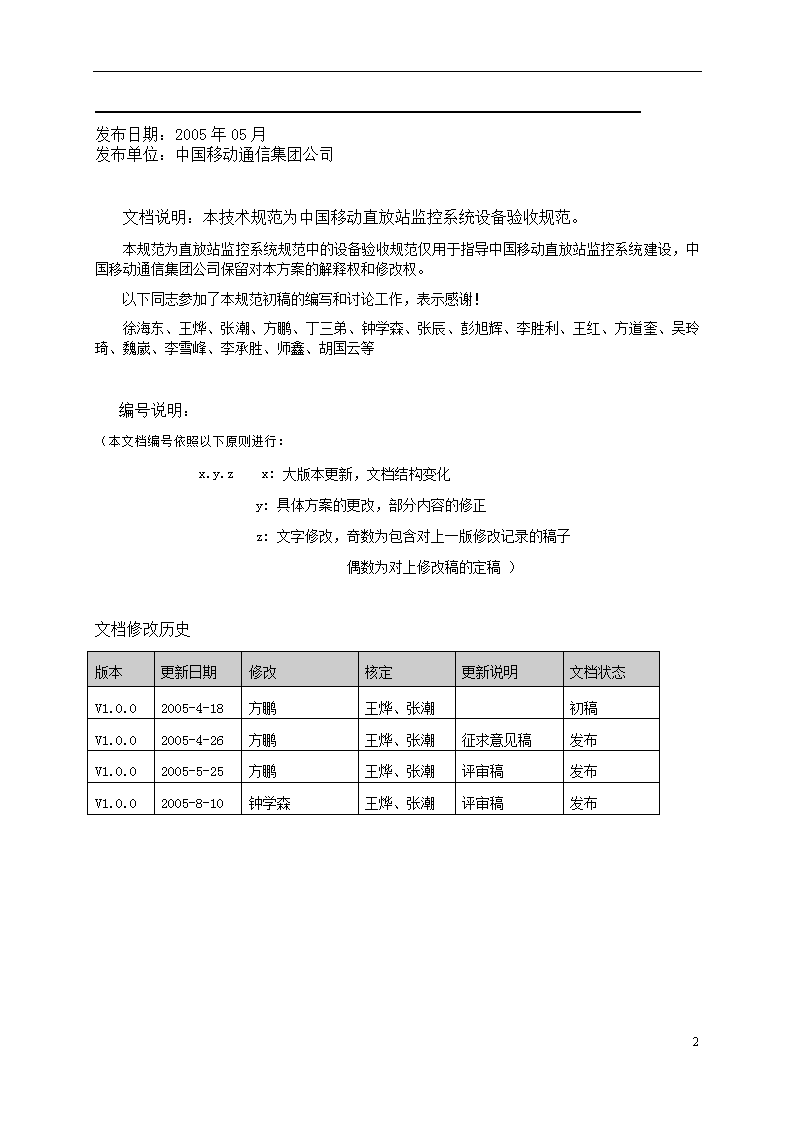

发布日期:2005年05月发布单位:中国移动通信集团公司文档说明:本技术规范为中国移动直放站监控系统设备验收规范。本规范为直放站监控系统规范中的设备验收规范仅用于指导中国移动直放站监控系统建设,中国移动通信集团公司保留对本方案的解释权和修改权。以下同志参加了本规范初稿的编写和讨论工作,表示感谢!徐海东、王烨、张潮、方鹏、丁三弟、钟学森、张辰、彭旭辉、李胜利、王红、方道奎、吴玲琦、魏崴、李雪峰、李承胜、师鑫、胡国云等编号说明:(本文档编号依照以下原则进行:x.y.zx:大版本更新,文档结构变化y:具体方案的更改,部分内容的修正z:文字修改,奇数为包含对上一版修改记录的稿子偶数为对上修改稿的定稿)文档修改历史版本更新日期修改核定更新说明文档状态V1.0.02005-4-18方鹏王烨、张潮初稿V1.0.02005-4-26方鹏王烨、张潮征求意见稿发布V1.0.02005-5-25方鹏王烨、张潮评审稿发布V1.0.02005-8-10钟学森王烨、张潮评审稿发布2

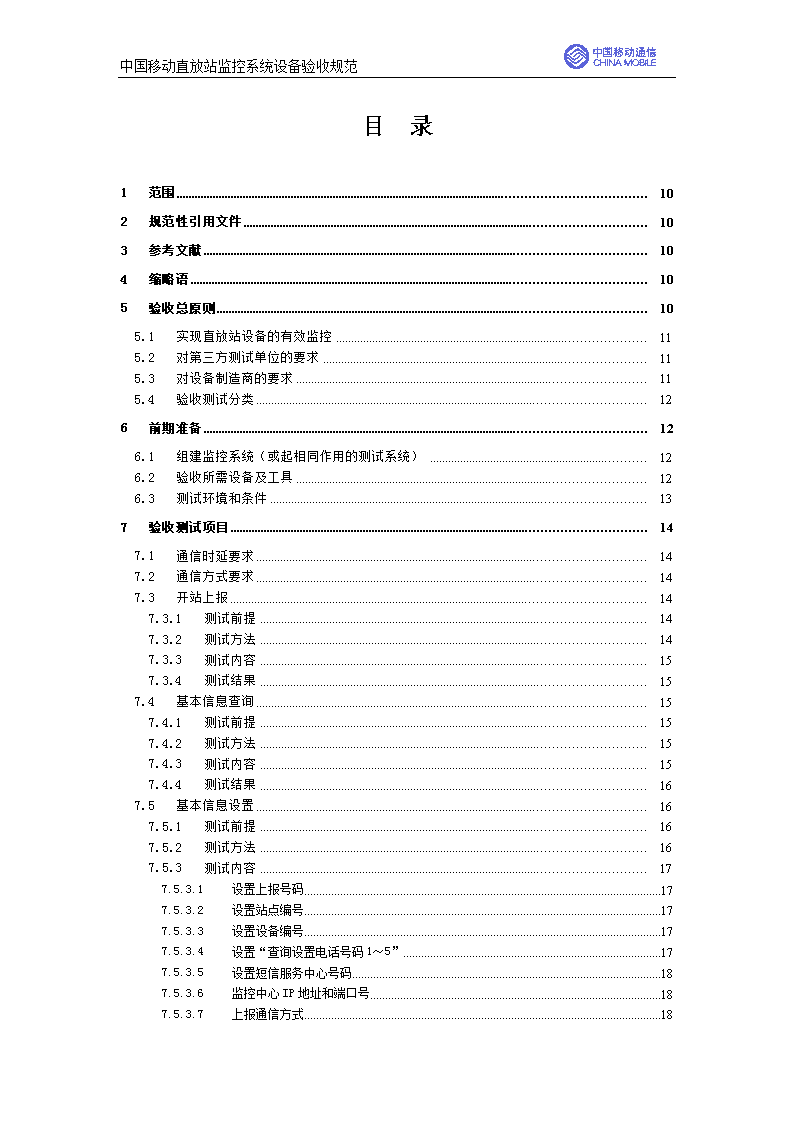

中国移动直放站监控系统设备验收规范目录1范围102规范性引用文件103参考文献104缩略语105验收总原则105.1实现直放站设备的有效监控115.2对第三方测试单位的要求115.3对设备制造商的要求115.4验收测试分类126前期准备126.1组建监控系统(或起相同作用的测试系统)126.2验收所需设备及工具126.3测试环境和条件137验收测试项目147.1通信时延要求147.2通信方式要求147.3开站上报147.3.1测试前提147.3.2测试方法147.3.3测试内容157.3.4测试结果157.4基本信息查询157.4.1测试前提157.4.2测试方法157.4.3测试内容157.4.4测试结果167.5基本信息设置167.5.1测试前提167.5.2测试方法167.5.3测试内容177.5.3.1设置上报号码177.5.3.2设置站点编号177.5.3.3设置设备编号177.5.3.4设置“查询设置电话号码1~5”177.5.3.5设置短信服务中心号码187.5.3.6监控中心IP地址和端口号187.5.3.7上报通信方式18
中国移动直放站监控系统设备验收规范7.5.4测试结果187.6下行链路197.6.1测试前提197.6.2测试方法207.6.3测试内容207.6.3.1下行输入功率电平207.6.3.2下行输出功率电平217.6.3.3下行衰减217.6.3.4下行实际增益227.6.3.5下行输入功率告警门限与下行输出功率告警门限227.6.3.6下行输入功率告警与下行输出功率告警227.6.4测试结果227.7上行链路237.7.1测试前提237.7.2测试方法237.7.3测试内容247.7.3.1上行输出功率电平(可选)247.7.3.2上行衰减247.7.3.3上行理论增益247.7.3.4上行输出过功率告警门限(可选)24257.7.3.5上行输出过功率告警(可选)257.7.4测试结果257.8光收功率/光发功率(可选)25267.8.1测试前提25267.8.2测试方法267.8.3测试内容267.8.4测试结果267.9信道号267.9.1测试前提267.9.2测试方法267.9.3测试内容26277.9.3.1选频直放站、选频塔放信道号277.9.3.2移频选频直放站信道号277.9.4测试结果287.9.4.1工作信道号测试数据287.9.4.2移频信道号测试数据28297.9.4.3测试结果297.10工作频带上/下边带信道号307.10.1测试前提307.10.2测试方法307.10.3测试内容307.10.4测试结果307.11移频直放站工作频带/移频频带的上/下边带信道号307.11.1测试前提30
中国移动直放站监控系统设备验收规范7.11.2测试方法30317.11.3测试内容317.11.3.1工作频带上/下边带信道号317.11.3.2移频频带上/下边带信道号317.11.4测试结果317.11.4.1测试数据317.11.4.2测试结果327.12下行驻波比337.12.1测试前提337.12.2测试方法337.12.3测试内容337.12.3.1下行驻波比值337.12.3.2下行驻波比门限337.12.3.3下行驻波比告警337.12.4测试结果33347.13射频信号开关347.13.1测试前提347.13.2测试方法347.13.3测试内容347.13.4测试结果347.14功放开关(用于基站放大器,其它设备类型可选)357.14.1测试前提357.14.2测试方法357.14.3测试内容357.14.4测试结果357.15上/下行信号旁路状态(用于塔放)357.15.1测试前提357.15.2测试方法35367.15.3测试内容367.15.3.1下行旁路状态检测367.15.3.2上行旁路状态检测367.15.4测试结果367.16信源信息377.16.1测试前提377.16.2测试方法377.16.3测试内容37387.16.3.1信源信息七项37387.16.3.2设置信源小区识别码参照值37387.16.3.3信源变化告警387.16.4测试结果387.17功放过温387.17.1测试前提387.17.2测试方法38397.17.3测试内容3839
中国移动直放站监控系统设备验收规范7.17.3.1功放温度值38397.17.3.2功放过温告警门限397.17.3.3功放过温告警397.17.4测试结果397.18电源掉电告警39407.18.1测试前提39407.18.2测试方法39407.18.3测试内容39407.18.4测试结果407.19电源故障告警407.19.1测试前提407.19.2测试方法407.19.3测试内容40417.19.4测试结果40417.20监控模块电池故障告警417.20.1测试前提417.20.2测试方法417.20.3测试内容417.20.4测试结果417.21位置告警41427.21.1测试前提错误!未定义书签。427.21.2测试方法41427.21.3测试内容41427.21.4测试结果41427.22门禁告警(可选)427.22.1测试前提427.22.2测试方法427.22.3测试内容427.22.4测试结果427.23自激告警42437.23.1测试前提42437.23.2测试方法42437.23.3测试内容(实验室)437.23.4测试结果43447.24本振失锁告警43447.24.1测试前提43447.24.2测试方法43447.24.3测试内容447.24.4测试结果447.25光收发故障告警447.25.1测试前提447.25.2测试方法447.25.3测试内容447.25.4测试结果4445
中国移动直放站监控系统设备验收规范7.26主从监控链路告警44457.26.1测试前提44457.26.2测试方法457.26.3测试内容457.26.4测试结果457.27低电压告警(仅对太阳能直放站)457.27.1测试前提457.27.2测试方法45467.27.3测试内容45467.27.4测试结果45467.28功放/低噪放故障告警467.28.1测试前提467.28.2测试方法467.28.3测试内容46477.28.3.1上行功放/低噪放告警46477.28.3.2下行功放/低噪放告警46477.28.4测试结果46477.29外部告警477.29.1测试前提477.29.2测试方法477.29.3测试内容477.29.4测试结果47487.30其它模块告警47487.30.1测试前提47487.30.2测试方法487.30.3测试内容487.30.4测试结果487.31塔顶放大器告警487.31.1测试前提487.31.2测试方法48497.31.3测试内容48497.31.4测试结果48497.32功放旁路告警(用于塔放)497.32.1测试前提497.32.2测试方法497.32.3测试内容497.32.4测试结果49507.33巡检上报49507.33.1测试前提49507.33.2测试方法49507.33.3测试内容507.33.4测试结果507.34配置变更上报507.34.1测试前提50
中国移动直放站监控系统设备验收规范7.34.2测试方法50517.34.3测试内容50517.34.4测试结果50517.35故障修复上报517.35.1测试前提517.35.2测试方法517.35.3测试内容517.35.4测试结果517.36验收告警机制51527.36.1验收告警使能和告警发送功能51527.36.1.1测试前提51527.36.1.2测试方法51527.36.1.3测试内容51527.36.1.4测试结果527.36.2告警产生机制检测52537.36.2.1告警产生检测52537.36.2.2告警恢复产生检测537.36.2.3测试结果537.36.3告警重发机制检测53547.36.3.1测试153547.36.3.2测试2547.36.3.3测试3547.36.3.4测试4547.36.3.5测试554557.36.3.6测试654557.36.3.7测试754557.36.3.8测试结果54557.36.4告警特殊情况处理机制检测557.36.4.1测试155567.36.4.2测试255567.36.4.3测试355567.36.4.4测试455567.36.4.5测试结果567.36.5告警屏蔽处理机制检测56577.36.5.1测试156577.36.5.2测试258597.36.5.3测试359607.36.5.4测试459607.36.5.5测试560617.36.5.6测试660617.36.5.7测试结果60617.37通信压力测试(只对现网测试作要求)60617.37.1测试前提60617.37.2测试方法6061
中国移动直放站监控系统设备验收规范7.37.3测试结果6061附录1中国移动直放站监控系统设备入网验收测试结果总表6263附录2中国移动直放站监控系统设备工程验收表格6566
中国移动直放站监控系统设备验收规范1范围中国移动直放站监控系统设备验收规范规定了GSM网络中直放站覆盖设备(以下统称为“直放站”)的验收要求。本规范涉及直放站的验收技术要求。本规范适用于中国移动直放站覆盖设备的管理建设。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。中国移动通信集团公司中国移动GSM网技术体制3参考文献《中国移动直放站监控系统功能规范》(V1.0.0)《中国移动直放站监控系统数据需求规范》(V1.0.0)《中国移动直放站设备网管接口技术规范》(V1.0.0)4缩略语下列缩略语适用于本标准:GPRSGeneralPacketRadioService通用分组无线业务GSMGlobalSystemforMobilecommunication全球无线通信系统PSTNPublicSwitchedTelephoneNetwork公共交换电话网MODEMModulator-Demodulator调制解调器OMCOperateMaintenanceCenter监控中心OMTOperateMaintenanceTerminal现场维护终端BCCHBroadcastChannelControl广播控制信道5验收总原则直放站监控系统是由监控中心和直放站监控设备组成,因此验收时应分别对监控中心和直放站监控设备作验收。原则上先对监控中心进行监控性能验收,以确保监控中心能够对所有厂家的所有类型的设备进行有效地监控;然后在此基础上对直放站监控设备进行验收;最后在监控系统运行一段时间后对监控系统自身的功能进行验收。第71页共71页
中国移动直放站监控系统设备验收规范1.1实现直放站设备的有效监控直放站设备应实现有效监控,有效监控的定义是:1、有效监控是指监控设备可长期、稳定、可靠地运行。2、监控系统与直放站设备之间的通信(包括短信、数传)应及时、可靠、畅通。不允许有过长时延,或者非网络本身原因情况下的通信不能建立。3、对于告警类监控数据,要求在监控系统能准确反映设备非正常状态,既不允许当设备出现非正常状态时告警不能产生,又不允许无故的误告警出现或因设备门限设置不当而造成频繁告警。4、对于设置类监控数据,要求在监控系统能准确地将设置值传送到直放站设备,直放站设备并能根据设置值即时发生相应的动作。5、对于查询类监控数据,要求在监控系统能准确地查询到直放站设备当前的状态或参数。1.2对第三方测试单位的要求1、对各制造商直放站设备的各项监控项目都必须认真、负责、严格、准确地进行测试,确保设备可以真正实现有效监控。2、在对各项监控项目,包括各种告警处理机制进行测试时,要求设备厂家必须提供相应的测试方法来进行该监控项目的测试,其测试方法必须能够证明其设备满足中国移动的要求。同时第三方测试单位准确描述测试方法和过程。1.3对设备制造商的要求1、各设备厂家应树立正确的观念,中国移动委托第三方单位进行直放站监控功能的测试是一项严肃而有意义的工作,切实提高GSM网络优化程度,提高设备维护的质量和工作效率。2、各设备制造商应严格按照中国移动发布的监控系列规范认真开发和准备测试样机。3、各设备制造商在确认了自身设备从硬件方面和软件方面都完全满足了中国移动的监控规范要求后,才可以送至中国移动指定的第三方单位进行测试。4、各设备制造商提供的测试设备如果在第三方单位的测试过程中进行了软件、硬件的升级或改动,则应重新进行所有监控项目和功能的测试。5、各设备制造商的测试设备在通过第三方单位的测试后,应保证其网上使用的设备与通过测试的设备在软件、硬件、功能上是保持一致的。6、各设备制造商对各监控项目不能采用应急或临时的方式加以实现。第71页共71页
中国移动直放站监控系统设备验收规范1、任何告警项目都应现场制造,对于开站上告、巡检上告、配置变更上告、故障修复上告应通过本地方式实现,不能通过其它非本地方式实现,比如通过手机控制设备产生上报等手段。2、在对各项监控项目,包括各种告警处理机制进行测试时,设备厂家应提供相应的测试方法来进行该监控项目的测试,且其测试方法应能够证明其设备满足中国移动的要求。3、直放站制造商应按照中国移动要求的设备类别送检设备。1.1验收测试分类对厂家设备验收分为两类:(1)对设备进行入网验收测试,包括实验室验收测试和现网验收测试,入网验收测试内容见『7.验收测试项目』和附录1中的要求。(2)对设备进行工程验收测试。工程验收测试内容见『7.验收测试项目』和附录2。1.2测试中的注意点(1)凡是用信号源(不是现网的信号)测试的项目,都应将MODEM天线外接,以保证设备与OMC的通信畅通。(2)测试过程中,设备若产生了告警状态变化应上报到监控中心。2前期准备2.1组建监控系统(或起相同作用的测试系统)在进行验收之前,需进行监控系统组建工作,内容如下:1.准备监控系统所需硬件,包括监控系统服务器、数据库服务器、无线MODEM、收发天线等。2.安装监控系统所需软件,并对监控系统软件和数据库软件进行初始化。3.对监控系统软件和数据库软件进行系统参数、网络参数及监控参数等基本参数设置。2.2验收所需设备及工具驻波比测试仪表(如SITEMASTER等)、信号源、频谱仪(带连线,且应事先校准)、功率计、射频负载(驻波比为1.5、功率为50W)、耦合器、衰减器、测试手机、SIM卡若干、被测设备性能资料等。其中SIM卡要满足以下要求:第71页共71页
中国移动直放站监控系统设备验收规范a.开通来电显示功能;b.开通主/被叫短信息功能;c.开通主/被叫数据传真业务功能;d.关闭其他不相关功能,如彩铃、移动梦网等;f.监控卡号必须是主叫号码(关闭语音功能);h.话费保证监控需要。1.1实验室验收测试环境和条件在测试过程中,常温测试条件应在下列限值范围内:温度(℃):最小值:15℃;最大值:35℃湿度(%):最小值:20%;最大值:75%大气压力:86~106kPa环境噪声:≤55dB(A)第71页共71页
中国移动直放站监控系统设备验收规范1验收测试项目1.1通信时延要求(1)查询时延要求:在网络连接正常的情况下,查询传递时延(即从监控中心发送单个查询命令,至监控中心接收到返回的时延):短信应小于20秒,数传应小于40秒(包含拨号建立数传链路的时间)。对于主从结构的设备,从设备的时延相应增加10秒。(2)设置时延要求:在网络连接正常的情况下,设置传递时延(即从监控中心发送单个设置命令,至监控中心接收到返回的时延)):短信应小于40秒,数传应小于60秒(包含拨号建立数传链路的时间)。对于主从结构的设备,从设备的时延相应增加10秒。(3)告警时延要求:在网络连接正常的情况下,告警产生时延应满足告警3分钟确认机制中的要求(除位置告警和外部告警外的告警产生应该大约为该告警的采样确认时间);告警传递时延(即从设备发生告警,至监控中心接收到告警短信的时延)应小于3分30秒。位置告警和外部告警产生后必须立即上报,告警传递时延应小于30S。注:以上描述中有关短信的时延要求是基于监控中心通过短信网关而不是通过无线Modem来与设备进行短信收发。1.2通信方式要求(1)对各验收测试项目(告警和上报除外)需针对短信方式和数传方式分别进行测试。(2)告警、上报及告警、上报应答的测试采用短信方式。1.3开站上报1.3.1测试前提测试前通过本地监控接口设置好设备的上报号码、站点编号、设备编号、查询/设置号码等基本参数。1.3.2测试方法第71页共71页
中国移动直放站监控系统设备验收规范现场通过本地监控接口、设备面板或设备按键触发设备产生开站上报。1.1.1测试内容(1)现场通过本地监控接口、设备面板或设备按键触发设备产生开站上报,监控中心应收到开站上报信息。收到开站上报信息后,监控中心查询设备具有的监控参量列表,设备应能将所支持的监控参量上传给网管中心。(2)必须对主站、从站分别测试开站上报。(注:开站上报属于一次性上报操作,上报失败时,设备不应自动重发,操作人员必须在本地重新触发设备进行开站上报)。1.1.2测试结果测试项目测试内容测试结论备注7.3开站上报7.3.3-(1)是否符合要求:是□否□7.3.3-(2)是否符合要求:是□否□1.2基本信息查询1.2.1测试前提(1)设备基本信息不能通过监控中心远程设置。测试前各厂家应将设备的基本信息进行初始化。(2)测试设备已在监控中心建站成功,中心已获知设备的站点编号、设备编号。(3)监控中心电话号码可以通过设备端的安全性鉴权。1.2.2测试方法监控中心对以下内容进行一次性查询,确认其返回结果是否与厂家提供的信息一致。1.2.3测试内容(1)监控中心查询设备的基本信息,查询项目应包括以下内容,查询值应与厂家提供的信息或设备主机上所贴标签一致:²设备厂商代码,²设备类别,²设备型号,²监控版本信息,²设备生产序列号,第71页共71页
中国移动直放站监控系统设备验收规范²设备经度,要求:单位:°(度);精度:小数点后5位²设备纬度,要求:单位:°(度);精度:小数点后5位。²设备实际信道总数(选频直放站)(1)查询设备监控参量列表查询设备监控参量列表,逐项与《中国移动直放站监控系统数据需求规范1.0.0》中规定的监控项目进行比较,确认测试设备的监控参量列表应满足运营商对该机型的数据要求。1.1.1测试结果测试项目测试内容中心查询值厂家标称值测试结果备注7.4基本信息查询设备厂商代码是否符合要求:是□否□设备类别是否符合要求:是□否□设备型号是否符合要求:是□否□监控版本信息是否符合要求:是□否□设备生产序列号是否符合要求:是□否□设备经度是否符合要求:是□否□设备纬度是否符合要求:是□否□设备实际信道总数(选频直放站)是否符合要求:是□否□7.4.3-(2)是否符合要求:是□否□1.2基本信息设置1.2.1测试前提(1)监控中心电话号码可以通过设备端的安全性鉴权。(2)测试前先确认放入设备MODEM内的SIM卡的短信服务中心号码为正确的短信服务中心号码。1.2.2测试方法第71页共71页
中国移动直放站监控系统设备验收规范监控中心对以下内容分别各进行2次不同的设置,确认其每次设置值与查询返回结果是否一致。1.1.1测试内容1.1.1.1设置上报号码(1)监控中心向设备发送上报号码设置命令,在收到设备设置返回命令后,监控中心进行查询操作,查询返回值与设置值应一致。(2)制造任一告警,设备应将告警短信发送至新设置的上报号码。(3)在上报号码设置成功后,关断设备电源(包括断开备用电池),再重新上电,对上报号码进行查询,查询返回值应与断电前保持一致。1.1.1.2设置站点编号(1)监控中心将设备的站点编号设置为新值,然后使用新站点编号对设备进行查询和设置时,设备应能正常回应。(2)监控中心用与设备本身不同的站点编号去对设备进行查询或设置操作,设备应鉴权失败,对收到的命令不予回应。(3)在站点编号设置成功后,关断设备电源(包括断开备用电池),再重新上电,对站点编号进行查询,查询返回值应与断电前保持一致。1.1.1.3设置设备编号(1)监控中心将设备的设备编号设置为新值,然后使用新设备编号对设备进行查询和设置时,设备应能正常回应。(2)监控中心用与设备本身不同的设备编号去对设备进行查询或设置操作,设备应鉴权失败,对收到的命令不予回应。(3)在设备编号设置成功后,关断设备电源(包括断开备用电池),再重新上电,对设备编号进行查询,查询返回值应与断电前保持一致。1.1.1.4设置“查询设置电话号码1~5”(1)通过设备上不存在的号码去查询或设置设备,设备应鉴权失败,不予回应。(2)通过设备上存在的号码去查询或设置设备,设备应能通过鉴权,并能对来自监控中心的查询或设置命令给予正确回应。(3)第71页共71页
中国移动直放站监控系统设备验收规范依次将设备的查询/设置号码1~5(只设置一个查询/查询号码,其他的查询/设置号码及上告号码为空)设置为监控中心号码,用监控中心号码对设备进行查询设置设备应能准确及时回应。将设备查询/设置号码及上告号码都设置为空,用监控中心号码对设备进行查询设置,设备不应回应。(1)在查询设置电话1~5设置成功后,关断设备电源(包括断开备用电池),再重新上电,对查询设置电话1~5进行查询,查询返回值应与断电前保持一致。1.1.1.1设置短信服务中心号码(1)监控中心将设备的短信服务中心号码设置为与原SIM卡正确的短信服务中心号码不相同的号码,此时对设备进行短信方式的参数查询或设置,监控中心应接收不到设备任何短信回应;(2)在数传方式下将设备的短信服务中心号码设置为原SIM卡正确的短信服务中心号码后,对设备进行短信方式的参数查询设置,监控中心应可以及时准确接收设备的短信回应。(3)在短信服务中心号码设置成功后,关断设备电源(包括断开备用电池),在重新上电,对其进行查询,查询返回值应与断电前保持一致。1.1.1.2监控中心IP地址和端口号(1)监控中心对监控中心IP地址和端口号进行设置,设置成功后,进行查询操作,监控中心应准确及时返回,且设置值与查询值应保持一致。(2)在监控中心IP地址和端口号设置成功后,关断设备电源(包括断开备用电池),在重新上电,对其进行查询,查询返回值应与断电前保持一致。1.1.1.3上报通信方式(1)监控中心对设备的上报通信方式进行设置,设置成功后,进行查询操作,设备应准确及时返回,且设置值与查询值应保持一致(注:上报通信方式决定直放站上报告警采用何种通讯形式,目前仅采用短信方式)。(2)在上报通信方式设置成功后,关断设备电源(包括断开备用电池),再重新上电,对其进行查询,查询返回值应与断电前保持一致。1.1.2测试结果测试项目测试子项测试内容测试结论备注7.5基本信息设置7.5.3.1设置上报号码7.5.3.1-(1)是否符合要求:是□否□7.5.3.1-(2)是否符合要求:是□否□7.5.3.1-(3)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.5.3.2设置站点编号7.5.3.2-(1)是否符合要求:是□否□7.5.3.2-(2)是否符合要求:是□否□7.5.3.2-(3)是否符合要求:是□否□7.5.3.3设置设备编号7.5.3.3-(1)是否符合要求:是□否□7.5.3.3-(2)是否符合要求:是□否□7.5.3.3-(3)是否符合要求:是□否□7.5.3.4设置查询设置电话号码1~57.5.3.4-(1)是否符合要求:是□否□7.5.3.4-(2)是否符合要求:是□否□7.5.3.4-(3)是否符合要求:是□否□7.5.3.4-(4)是否符合要求:是□否□7.5.3.5设置短信服务中心号码7.5.3.5-(1)是否符合要求:是□否□7.5.3.5-(2)是否符合要求:是□否□7.5.3.5-(3)是否符合要求:是□否□7.5.3.6设置监控中心IP地址和端口号7.5.3.6-(1)是否符合要求:是□否□7.5.3.6-(2)是否符合要求:是□否□7.5.3.7设置上报通信方式7.5.3.7-(1)是否符合要求:是□否□7.5.3.7-(2)是否符合要求:是□否□1.1下行链路1.1.1测试前提(1)对于用无线MODEM检测下行输入功率的设备,应输入GSM网络实际信号,MODEM天线口必须直接耦合施主天线端口;对于用射频检波方式检测下行输入功率的设备,应输入CW连续波信号,MODEM天线外接。(2)设备内置的无线Modem必须支持使用AT指令来选择和锁定其工作频段,其工作频段必须与直放站频段一致,即EGSM直放站的内置MODEM必须将其工作频段锁定到EGSM频段,DCS直放站内置的MODEM必须将其工作频段锁定到DCS频段(或使用的内置MODEM本身硬件上就是只支持与设备相应的单频段)。(3)下行输入功率指标:对于输入是无线空间耦合的设备,要求检测范围在-30dBm至-第71页共71页
中国移动直放站监控系统设备验收规范80dBm。对于直接与基站、微蜂窝相连的设备,如干放、塔放、移频直放站主机等,则不受此限制,但必须在合理的范围内。(1)下行输出功率电平指标:对于直放站设备,输出功率在30dBm以上的,检测范围要求大于等于20dB(标称功率+2dB至标称功率-18dB);输出功率30dBm以下(包括30dBm)的,检测范围要求大于等于15dB(标称功率+2dB至标称功率-13dB)。对塔放、基站放大器,检测范围要求大于等于15dB(标称功率+0dB至标称功率-15dB)。双频设备分两个频段独立检测,对具有多个天线端口的设备独立检测。(2)下行输入功率、下行输出功率、下行增益、下行衰减的查询值和实测值之间的误差均在±3dB以内。1.1.1测试方法通过操作监控中心和本地监控接口,查询直放站的下行输入功率电平值、下行输出功率电平值、下行实际增益和下行衰减值(1)将下行输入电平值Pin和输出电平值Pout的实测值与监控中心查询值分别进行比较和测试;(2)通过计算频谱仪Pin和Pout的差值得出直放站的下行实际增益,与中心查询值进行比较。(3)通过设置下行衰减值观察下行输出端口的信号输出功率的增减值,相减得出下行的实际衰减值,与中心查询值进行比较。1.1.2测试内容1.1.2.1下行输入功率电平(1)对通过MODEM检测下行输入功率的设备,通过短信读取下行输入功率,并与连接到直放站下行输入端的频谱仪读出的BCCH功率电平进行比较,误差应在±3dB以内;然后在检测范围内改变BCCH下行输入功率电平10dB以上,通过短信读取下行输入功率,并与连接到直放站下行输入端的频谱仪读出的BCCH功率电平进行比较,误差应在±3dB以内;当下行输入功率电平为边缘值(-80dBm和-30dBm)时,设备应能准确检测。(2)对其他类型设备,通过监控中心和本地监控接口实时查询直放站下行输入端的功率电平,并与连接到直放站下行输入端的频谱仪读出的功率电平进行比较,误差应在±3dB以内。(3)第71页共71页
中国移动直放站监控系统设备验收规范禁止下行输入功率反推的测试:实际测试时,应切断下行功放电源,再改变下行输入电平值两次(改变值至少10dB以上),两次查询下行输入功率电平值,如果出现检测值与实际下行输入电平值不符合误差要求的情况,可判定该直放站是通过下行功放输出功率反推得出的下行输入功率,设备对下行输入功率的检测应禁止使用通过输出功率反推。同时此时用频谱仪检测设备,不应有下行输出功率且不应将频谱仪底噪抬高。(1)使下行输入功率低于设备检测范围,设备应返回下行输入功率低于检测范围的标志给监控中心。使下行输入功率高于设备检测范围,设备应返回下行输入功率高于检测范围的标志给监控中心。(2)实验室测试必须对功率检测范围进行测试验证,功率检测范围应满足《中国移动直放站监控系统数据需求规范1.0.0》中的规定。(3)双频设备分两个频段独立检测,对具有多个天线端口的设备应独立检测,应分别进行检测项目(1)~(5)的测试。1.1.1.1下行输出功率电平(1)查询下行输出功率电平,与频谱仪或功率计测得的实际总功率进行比较,实际测试值和监控中心查询值的误差应在±3dB以内,且功率电平为检测范围边缘值时,设备应能准确检测。(2)调节下行输入信号强度,检测下行输出功率的检波范围,应满足中国移动直放站监控系统数据需求规范1.0.0》中的要求。(3)使下行输出功率低于设备检测范围,设备应返回下行输出功率低于检测范围的标志给监控中心。使下行输出功率高于设备检测范围,设备放站应返回下行输出功率高于检测范围的标志给监控中心。(4)双频设备分两个频段独立检测,对具有多个天线端口的设备独立检测,应分别进行检测项目(1)~(5)的测试。1.1.1.2下行衰减(1)在监控中心设置整机下行衰减值,然后在监控中心进行查询,其返回值应与设置值应保持一致。(2)用频谱仪观察直放站对该操作的实际响应情况,即观察输出功率的增/减程度以及设置值与实测值之间的偏差,误差应在±3dB以内。(3)双频设备应分两个频段独立设置下行衰减值,对具有多个天线端口的设备对各通道独立设置下行衰减值,其返回值应与设置值应保持一致,并观察主机实际响应情况。(4)光纤直放站近端机和远端机分别测试。第71页共71页
中国移动直放站监控系统设备验收规范1.1.1.1下行实际增益(1)用输出功率减输入功率计算出下行的实际增益值,然后在监控中心端查询设备的下行实际增益,要求计算得出的实际增益值与中心查询值的误差在±3dB之内。对于光纤直放站远端机,计算下行实际增益的下行输入功率可以依据近端机下行输入功率检测值或远端机下行输入功率检测值。(2)使得下行输入或下行输出功率两者中的任一个超出检测范围,设备应返回下行实际增益超出检测范围的标志给监控中心。(3)双频设备应分两个频段独立检测,对具有多个天线端口的设备应对各通道独立检测,应分别进行检测项目(1)~(2)的测试。1.1.1.2下行输入功率告警门限与下行输出功率告警门限(1)监控中心设置设备的下行输入过/欠功率告警门限、下行输出欠功率告警门限,设置成功后,监控中心对设备进行查询,返回值与设置值应一致。(2)双频设备分两个频段独立对告警门限进行查询和设置,应进行检测项目(1)的测试。1.1.1.3下行输入功率告警与下行输出功率告警(1)监控中心分别调整设备告警门限,依次使设备处于下行输入欠功率、下行输入过功率、下行输出欠功率告警状态,此时监控中心应收到相应告警,且告警时延应满足7.1中的要求;(2)监控中心分别调整设备告警门限,依次使设备的下行输入功率、下行输出功率的状态处于正常,此时监控中心应收到相应的告警恢复信息,且告警恢复时延应满足7.1中的要求。1.1.2测试结果测试项目测试子项测试内容测试结论备注7.6下行链路7.6.3.1下行输入功率7.6.3.1-(1)是否符合要求:是□否□7.6.3.1-(2)是否符合要求:是□否□7.6.3.1-(3)是否符合要求:是□否□7.6.3.1-(4)是否符合要求:是□否□7.6.3.1-(5)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.6.3.1-(6)是否符合要求:是□否□7.6.3.2下行输出功率7.6.3.2-(1)是否符合要求:是□否□7.6.3.2-(2)是否符合要求:是□否□7.6.3.2-(3)是否符合要求:是□否□7.6.3.2-(4)是否符合要求:是□否□7.6.3.3下行衰减7.6.3.3-(1)是否符合要求:是□否□7.6.3.3-(2)是否符合要求:是□否□7.6.3.3-(3)是否符合要求:是□否□7.6.3.3-(4)是否符合要求:是□否□7.6.3.4下行实际增益7.6.3.4-(1)是否符合要求:是□否□7.6.3.4-(2)是否符合要求:是□否□7.6.3.4-(3)是否符合要求:是□否□7.6.3.5下行告警门限7.6.3.5-(1)是否符合要求:是□否□7.6.3.5-(2)是否符合要求:是□否□7.6.3.6下行功率告警7.6.3.6-(1)是否符合要求:是□否□7.6.3.6-(2)是否符合要求:是□否□1.1上行链路1.1.1测试前提(1)测试上行链路时应使用信号源,对上行输入端口输入稳定的射频信号。使用频谱仪连接到直放站的上行输出端口。(2)上行输出功率指标:输出功率在30dBm以上的设备,检测范围要求大于等于15dB(标称功率+2dB至标称功率-13dB);输出功率30dBm以下(包括30dBm)的,检测范围要求大于等于10dB(标称功率+2dB至标称功率-8dB)。(3)上行输出功率、上行理论增益、上行衰减的查询值和实测值之间的误差均在±3dB以内。1.1.2测试方法通过操作监控中心,查询直放站的上行输出功率电平值、上行理论增益和上行衰减值。(1)第71页共71页
中国移动直放站监控系统设备验收规范使用频谱仪对设备上行输出电平值Pout的实测值与监控中心查询值分别进行比较和测试;(1)通过使用频谱仪测得的Pout减去上行输入Pin,得出直放站的上行实际增益,与监控中心查询的上行理论增益进行比较。(2)通过监控中心改变上行衰减值,观察上行输出端口的信号输出功率的变化。1.1.1测试内容1.1.1.1上行输出功率电平(可选)(1)频谱仪或功率计测得的实际总功率电平和监控中心的查询值进行比较,误差应在±3dB以内。且功率电平为检测范围边缘值时,设备应能准确检测。(2)实验室测试时必须通过调节上行衰减值来对功率检测范围进行测试验证,检测范围应满足应《中国移动直放站监控系统数据需求规范1.0.0》中的要求。(3)双频设备应分两个频段独立检测,对具有多个天线端口的设备应对各通道独立检测,应分别进行检测项目(1)~(2)的测试。1.1.1.2上行衰减(1)在监控中心设置整机衰减值,然后在监控中心进行查询,其返回值应与设置值保持一致。(2)监控中心对设备的上行衰减值进行调整,用频谱仪观察直放站对该操作的实际响应情况(即观察输出功率的增减变化),设备实际变化值应与中心调整值一致,误差应在±3dB以内。(3)双频设备应分两个频段独立设置上行衰减值,对具有多个天线端口的设备对各通道独立设置上行衰减值,其返回值应与设置值应保持一致,并观察主机实际响应情况。(4)光纤直放站近端机和远端机分别测试。1.1.1.3上行理论增益(1)监控中心查询设备的上行理论增益,设备返回值应与厂家标称的最大增益减去设备的实际衰减值的差值一致,误差在±3dB之内。(2)双频设备分两个频段独立计算,对具有多个天线端口的设备独立计算,应进行检测项目(1)的测试。1.1.1.4上行输出过功率告警门限(可选)(1)监控中心设置设备的上行输出过功率告警门限,监控中心查询返回值与设置值应一致。第71页共71页
中国移动直放站监控系统设备验收规范(1)双频设备分两个频段独立对上行输出过功率告警门限进行查询和设置,对具有多个天线端口的设备独立对各通道的上行输出过功率告警门限进行查询和设置,查询返回值与设置值应一致。1.1.1.1上行输出过功率告警(可选)(1)调整上行输出过功率告警门限使主机处于告警状态,此时监控中心应收到相应告警,且告警时延应满足7.1中的要求;(2)调整上行输出过功率告警门限使主机处于正常状态,此时监控中心应收到相应的告警恢复信息,且告警恢复时延应满足7.1中的要求;1.1.2测试结果测试项目测试子项测试内容测试结论备注7.7上行链路7.7.3.1上行输出功率电平7.7.3.1-(1)是否符合要求:是□否□7.7.3.1-(2)是否符合要求:是□否□7.7.3.1-(3)是否符合要求:是□否□7.7.3.2上行衰减7.7.3.2-(1)是否符合要求:是□否□7.7.3.2-(2)是否符合要求:是□否□7.7.3.2-(3)是否符合要求:是□否□7.7.3.2-(4)是否符合要求:是□否□(4)上行理论增益(4)-(1)是否符合要求:是□否□(4)-(2)是否符合要求:是□否□7.7.3.4上行输出过功率告警门限7.7.3.4-(1)是否符合要求:是□否□7.7.3.4-(2)是否符合要求:是□否□7.7.3.5上行输出过功率告警7.7.3.5-(1)是否符合要求:是□否□7.7.3.5-(2)是否符合要求:是□否□1.2光收功率/光发功率(可选)1.2.1测试前提(1)使用光功率计测试光收、光发功率实测值。第71页共71页
中国移动直放站监控系统设备验收规范(1)此数据是为方便厂家维护的可选数据,误差和检测范围不作要求。(2)保证光纤的测试尾纤无故障。1.1.1测试方法(1)使用光功率计分别查询近端机和远端机的光发功率(近端的光收功率接近远端的光发功率,远端的光收功率接近近端的光发功率)。(2)通过操作监控中心,查询光纤直放站的光收、光发功率,与使用光功率计测试的实际功率进行比较,观察两者的偏差。1.1.2测试内容(1)监控中心查询光纤直放站近端的光收功率值和光发功率值,与使用光功率计检测的光端机光输入/输出功率值进行比较。应满足测试厂家自身对光纤机的维护需要。(2)监控中心查询光纤直放站远端的光收功率值和光发功率值,与使用光功率计检测的光端机光输入/输出功率值进行比较。应满足测试厂家自身对光纤机的维护需要。1.1.3测试结果测试项目测试内容测试结论备注7.8光收/发功率7.8.3-(1)是否符合要求:是□否□7.8.3-(2)是否符合要求:是□否□1.2信道号1.2.1测试前提(1)本测试项目只针对选频设备而言。分为工作信道号和移频信道号。(2)对于选频设备仅测试工作信道号;(3)对于移频的选频直放站测试工作信道号和移频信道号。1.2.2测试方法(1)对选频设备的工作信道号进行设置,通过频普仪观察信道号对应的频率的变化;(2)分别对移频选频直放站近端、远端的工作信道号和移频信道号进行设置,观察信道号对应的频率的变化。1.2.3测试内容第71页共71页
中国移动直放站监控系统设备验收规范1.1.1.1选频设备信道号(1)监控中心设置设备的工作信道号,设置成功后,再在监控中心端进行查询,要求查询返回值与设置值一致。(2)通过监控中心更改设备所有信道的工作信道号(任意两个信道的信道号应相差至少5个频点),使信道号与信号源输出的所有频点都不一致(信号源输出的频点数应大于等于设备的信道数,且信号源输出的任意频点与设备任意信道号相差至少5个频点),用频谱仪测试直放站对该操作的响应情况,在频普仪上观察应没有输出。(3)调整信号源,使信号源输出频点与设备所有信道号都分别一致,在频谱仪上观察,设备的所有信道应都有正常输出,且频率特性应与工作信道号所对应的频率特性一致。(4)设备的上下行应分别进行(2)~(3)步的测试。1.1.1.2移频选频直放站信道号(1)监控中心设置移频近端和移频远端工作信道号、移频信道号,然后在监控中心端进行查询,要求查询返回值与设置值一致。(2)近端机下行链路测试1:通过监控中心更改移频选频近端机的工作信道号(更改后该近端机任意两个工作信道号相差至少5个频点)和移频信道号(更改后该近端机任意两个移频信道号相差至少5个频点),调整信号源,使信号源输出的频点数量与近端机的信道数量一致,并使信号源所有输出频点的中心频率与设备当前所有的工作信道号的下行链路中心频率不一致(信号源输出的任意频点与设备任意工作信道号相差至少5个频点),用频谱仪测试近端机下行移频信道应没有一路有输出。(3)近端机下行链路测试2:调整信号源,使信号源输出的频点数量与近端机的信道数量一致,并使信号源所有输出频点的中心频率与设备当前所有的工作信道号的下行链路中心频率一致,用频谱仪测试近端机下行链路的所有移频信道应有正常输出,且频率特性应与移频信道号所对应的频率特性一致。(4)近端机上行链路测试1:通过监控中心更改移频选频近端机的所有工作信道号(更改后该近端机任意两个工作信道号相差至少5个频点)和所有移频信道号(更改后该近端机任意两个移频信道号相差至少5个频点),调整信号源,使信号源输出的频点数量与近端机的信道数量一致,并使信号源所有输出频点的中心频率与设备当前所有的工作信道号的上行链路中心频率不一致(信号源输出的任意频点与设备任意移频信道号相差至少5个频点),用频谱仪测试近端机上行工作信道都应没有输出。第71页共71页
中国移动直放站监控系统设备验收规范(1)近端机上行链路测试2:调整信号源,使信号源输出的频点数量与近端机的信道数量一致,并使信号源所有输出频点的中心频率与设备当前所有的工作信道号的上行链路中心频率一致,用频谱仪测试近端机上行链路的所有移频信道应有正常输出,且频率特性应与移频信道号所对应的频率特性一致。(2)远端机下行链路测试1:与测试(4)类似。(3)远端机下行链路测试2:与测试(5)类似。(4)远端机上行链路测试1:与测试(2)类似。(5)远端机上行链路测试2:与测试(3)类似。1.1.1测试结果1.1.1.1工作信道号测试数据项目设置值查询值对应频率实测频率工作信道号1工作信道号2工作信道号3工作信道号4工作信道号5工作信道号6工作信道号7工作信道号8工作信道号9工作信道号10工作信道号11工作信道号12工作信道号13工作信道号14工作信道号15工作信道号16备注1.1.1.2移频信道号测试数据项目设置值查询值对应频率实测频率移频信道号1移频信道号2移频信道号3第71页共71页
中国移动直放站监控系统设备验收规范移频信道号4移频信道号5移频信道号6移频信道号7移频信道号8移频信道号9移频信道号10移频信道号11移频信道号12移频信道号13移频信道号14移频信道号15移频信道号16备注1.1.1.1测试结果测试项目测试子项测试内容测试结论备注7.9信道号7.9.3.1选频直放站、选频塔放工作信道号7.9.3.1-(1)是否符合要求:是□否□7.9.3.1-(2)是否符合要求:是□否□7.9.3.1-(3)是否符合要求:是□否□7.9.3.1-(4)是否符合要求:是□否□7.9.3.2移频直放站信道号7.9.3.2-(1)是否符合要求:是□否□7.9.3.2-(2)是否符合要求:是□否□7.9.3.2-(3)是否符合要求:是□否□7.9.3.2-(4)是否符合要求:是□否□7.9.3.2-(5)是否符合要求:是□否□7.9.3.2-(6)是否符合要求:是□否□7.9.3.2-(7)是否符合要求:是□否□7.9.3.2-(8)是否符合要求:是□否□7.9.3.2-(9)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范1.1工作频带上/下边带信道号1.1.1测试前提该功能只针对可选带宽的直放站的工作频带范围进行设置。1.1.2测试方法对工作频带或移频频带的上、下边带信道号进行设置,观察信道号变化对设备频率特性的影响。1.1.3测试内容(1)监控中心设置工作频带上、下边带信道号,然后在监控中心端进行查询,要求查询返回值与设置值一致。(2)监控中心远程更改直放站工作频带上、下边带信道号,用频谱仪测试直放站对该操作的响应情况,测试设置工作频带对其频率特性的影响。(3)应对设备的上下行分别进行以上的测试。1.1.4测试结果设置值查询值对应频率实测频率备注上边带信道号下边带信道号上边带信道号下边带信道号上边带信道号下边带信道号测试结论是否符合要求:是□否□1.2移频直放站工作频带/移频频带的上/下边带信道号1.2.1测试前提该功能只针对宽带移频直放站的工作频带、移频频带范围进行设置。1.2.2测试方法第71页共71页
中国移动直放站监控系统设备验收规范分别对移频直放站近端、远端的移频频带上、下边带信道号进行设置,观察信道号变化对设备频率特性的影响。1.1.1测试内容1.1.1.1工作频带上/下边带信道号(1)监控中心设置移频近端工作频带上、下边带信道号,然后在监控中心端进行查询,查询返回值与设置值应一致。(2)监控中心设置移频远端工作频带上、下边带信道号,然后在监控中心端进行查询,查询返回值与设置值应一致。(3)监控中心远程设置移频近端工作频带上、下边带信道号,用频谱仪测试直放站对该操作的响应情况,测试设置频点对其频率特性的影响是否正确。(4)监控中心远程设置移频远端工作频带上、下边带信道号,用频谱仪测试直放站对该操作的响应情况,测试设置频点对其频率特性的影响是否正确。(5)应对移频设备近远端的上行链路和下行链路分别进行以上的测试。1.1.1.2移频频带上/下边带信道号(1)监控中心设置移频近端移频频带上、下边带信道号,然后在监控中心端进行查询,查询返回值与设置值应一致。(2)监控中心设置移频远端移频频带上、下边带信道号,然后在监控中心端进行查询,查询返回值与设置值应一致。(3)监控中心远程设置移频近端移频频带上、下边带信道号,用频谱仪测试直放站对该操作的响应情况,测试设置频点对其频率特性的影响是否正确。(4)监控中心远程设置移频远端移频频带上、下边带信道号,用频谱仪测试直放站对该操作的响应情况,测试设置频点对其频率特性的影响是否正确。(5)应对移频设备近远端的上行链路和下行链路分别进行以上的测试.1.1.2测试结果1.1.2.1测试数据设置值查询值对应频率实测频率移频宽带近端工作频带上边带信道号工作频带下边带信道号第71页共71页
中国移动直放站监控系统设备验收规范移频频带上边带信道号移频频带下边带信道号工作频带上边带信道号工作频带下边带信道号移频频带上边带信道号移频频带下边带信道号移频宽带远端工作频带上边带信道号工作频带下边带信道号移频频带上边带信道号移频频带下边带信道号工作频带上边带信道号工作频带下边带信道号移频频带上边带信道号移频频带下边带信道号测试结论是否符合要求:是□否□1.1.1.1测试结果测试项目测试子项测试内容测试结论备注7.11移频直放站工作频带/移频频带的上下边带信道号7.11.3.1工作频带上下边带信道号7.11.3.1-(1)是否符合要求:是□否□7.11.3.1-(2)是否符合要求:是□否□7.11.3.1-(3)是否符合要求:是□否□7.11.3.1-(4)是否符合要求:是□否□7.11.3.1-(5)是否符合要求:是□否□7.11.3.2移频频带上下边带信道号7.11.3.2-(1)是否符合要求:是□否□7.11.3.2-(2)是否符合要求:是□否□7.11.3.2-(3)是否符合要求:是□否□7.11.3.2-(4)是否符合要求:是□否□7.11.3.2-(5)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范1.1下行驻波比1.1.1测试前提(1)准备驻波比为1.5或2.0(50W)的负载(负载的驻波比可通过网络分析仪进行测试)。(2)要求监控中心查询值与下行驻波比实际值误差在0.5。1.1.2测试方法(1)监控中心设置下行驻波比门限,监控中心查询其返回值进行比较;(2)监控中心查询下行驻波比值,对查询值与实际值进行比较;(3)下行输出在最大功率时,设置下行驻波比门限使直放站产生告警,检查告警状态。1.1.3测试内容1.1.3.1下行驻波比值(1)将直放站下行输出连接驻波比为1.5或2.0的负载(负载的驻波比可通过网络分析仪进行测试),监控中心查询下行驻波比值,查询值与实际值的误差应在±0.5范围内。(2)当下行输出功率范围低于下行额定输出功率-13dB时,直放站返回下行驻波比实际值低于检测范围的标志给监控中心。(3)实验室测试必须对驻波比检测范围进行验证(检测范围为1.2~2.5),应满足《中国移动直放站监控系统数据需求规范1.0.0》中的要求。(4)具有多个天线端口的设备,应上传最高的驻波比值。1.1.3.2下行驻波比门限(1)监控中心设置下行驻波比门限,监控中心查询其返回值,应保持一致。1.1.3.3下行驻波比告警(1)下行输出在最大功率时,设置下行驻波比门限为2,连接驻波比为1.5的负载,检查告警状态,不应告警。(2)断开负载或通过设置直放站的驻波比门限值,检查告警状态,直放站应产生告警,且告警时延应满足7.1中的要求。1.1.4测试结果测试子项测试内容测试结论备注第71页共71页
中国移动直放站监控系统设备验收规范测试项目7.12下行驻波比7.12.3.1下行驻波比值7.12.3.1-(1)是否符合要求:是□否□7.12.3.1-(2)是否符合要求:是□否□7.12.3.1-(3)是否符合要求:是□否□7.12.3.1-(4)是否符合要求:是□否□7.12.3.2下行驻波比门限7.12.3.2-(1)是否符合要求:是□否□7.12.3.3下行驻波比告警7.12.3.3-(1)是否符合要求:是□否□7.12.3.3-(2)是否符合要求:是□否□1.1射频信号开关1.1.1测试前提1.1.2测试方法通过监控中心对设备射频开关状态进行设置,观察主机响应情况。1.1.3测试内容(1)监控中心对设备射频开关进行远程“关”操作,设备应产生相应的操作,应通过频谱仪观察设备的上下行输出,此时频谱仪的底噪不应有抬升。(2)在射频开关关断的情况下,监控中心对设备进行远程或本地查询/设置操作,设备应仍然能够给予回应。(3)监控中心对设备射频开关进行远程“开”操作,设备应产生相应的操作,通过频谱仪观察,设备应有正常功率输出。(4)在射频开关关断的情况下,下行输出功率电平、下行实际增益应返回低于设备检测范围的标志给监控中心。1.1.4测试结果测试项目测试内容测试结论备注7.13射频信号开关7.13.3-(1)是否符合要求:是□否□7.13.3-(2)是否符合要求:是□否□7.13.3-(3)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.13.3-(4)是否符合要求:是□否□1.1功放开关(用于基站放大器,其它设备类型可选)1.1.1测试前提(1)基站放大器必须具有此数据,其它设备类型可选。(2)设备上可最多支持8路功放开关。1.1.2测试方法通过监控中心对功放开关状态进行设置,通过频谱仪观察主机响应情况。1.1.3测试内容(1)监控中心对设备的功放进行远程开/关操作,此时设备应产生相应动作,通过观察频谱仪查看操作是否有效。(2)在功放开关关断的情况下,该路通道的下行输出功率电平、下行实际增益应返回低于设备检测范围的标志给监控中心。1.1.4测试结果测试项目测试内容测试结论备注7.14功放开关7.14.3-(1)是否符合要求:是□否□7.14.3-(2)是否符合要求:是□否□1.2上/下行信号旁路状态(用于塔放)1.2.1测试前提(1)此功能用于塔放检测到信号通路上的模块发生故障时,自动将信号旁路,以保证有信号输出。此监控参量用来指示塔放上行/下行信号旁路开关的状态。(2)电源模块和后备电池工作正常。(3)测试时使用信号源为上行、下行链路提供射频信号。1.2.2测试方法第71页共71页
中国移动直放站监控系统设备验收规范制造告警使得塔放自动将信号旁路,观察输出功率电平-输入功率电平的差值与厂家提供的插损标称值的偏差是否相当。1.1.1测试内容1.1.1.1下行旁路状态检测(1)对于双向塔放,制造告警使得下行链路旁路,用频谱仪测试塔放的下行输出功率电平值与下行输入功率电平值的差值,差值应与塔放下行旁路插损标称值相当。1.1.1.2上行旁路状态检测(1)对于双向塔放,制造告警使得上行链路旁路,用频谱仪测试塔放的上行输出功率电平值与上行输入功率电平值的差值,差值应与塔放上行旁路插损标称值相当。1.1.2测试结果测试项目测试子项测试内容测试结论备注7.15.3.1下行信号旁路状态制造电源掉电告警7.15.3.1-(1)是否符合要求:是□否□制造电源故障告警7.15.3.1-(1)是否符合要求:是□否□制造功放过温告警(下行通道)7.15.3.1-(1)是否符合要求:是□否□制造其它模块告警(下行通道)7.15.3.1-(1)是否符合要求:是□否□制造本振失锁告警(下行通道)7.15.3.1-(1)是否符合要求:是□否□制造下行功放故障告警7.15.3.1-(1)是否符合要求:是□否□7.15.3.2上行信号旁路状态制造电源掉电告警7.15.3.2-(1)是否符合要求:是□否□制造电源故障告警7.15.3.2-(1)是否符合要求:是□否□制造功放过温告警(上行通道)7.15.3.2-(1)是否符合要求:是□否□制造其它模块告警(上行通道)7.15.3.2-(1)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范制造本振失锁告警(上行通道)7.15.3.2-(1)是否符合要求:是□否□制造上行低噪放故障告警7.15.3.2-(1)是否符合要求:是□否□1.1信源信息1.1.1测试前提(1)适用于输入是无线空间耦合的设备,如宽带、选频(可选)。(2)对宽带直放站而言,内置的无线Modem必须支持使用AT指令来选择和锁定其工作频段,其工作频段必须与直放站频段一致,即EGSM直放站的内置MODEM必须将其工作频段锁定到EGSM频段,DCS直放站内置的MODEM必须将其工作频段锁定到DCS频段(或使用的内置MODEM本身硬件上就是只支持与设备相应的单频段),且MODEM的天线口必须直接耦合施主天线信号(3)设备通过内置无线MODEM读取小区信源信息,信源信息包括运营商代码、位置区编码、小区识别码实测值、基站色码、BCCH绝对载频号、BCCH接收电平六项。1.1.2测试方法(1)监控中心对信源信息的进行查询,考察信源信息返回值的正确性。(2)监控中心对“小区识别码参照值”进行设置,将查询值和设置值进行比较。(3)改变小区识别码参照值,观察对信源变化告警的影响。1.1.3测试内容1.1.3.1信源信息七项(1)监控中心查询设备的信源信息(包括运营商代码、位置区编码、小区识别码实测值、基站色码、BCCH绝对载频号、BCCH接收电平),与在设备现场的其它Modem上读取的信源信息进行比较,信源信息应一致。1.1.3.2设置信源小区识别码参照值(1)监控中心设置设备的小区识别码参照值,然后在监控中心进行查询,其返回值应与设置值相同。第71页共71页
中国移动直放站监控系统设备验收规范1.1.1.1信源变化告警(1)监控中心更改设备的小区识别码参照值,使之与设备从其MODEM中读取的小区识别码实测值不同,设备应上告信源变化告警,且告警时延应满足7.1中的要求。(2)监控中心更改设备的小区识别码参照值,使之与设备从其MODEM中读取的小区识别码实测值相同,设备应上告信源变化恢复告警,且告警时延应满足7.1中的要求。1.1.2测试结果测试项目测试子项测试内容测试结论备注7.16信源信息7.16.3.1信源信息七项7.16.3.1-(1)是否符合要求:是□否□7.16.3.2设置信源小区设别码参照值7.16.3.2-(1)是否符合要求:是□否□7.16.3.3信源变化告警7.16.3.3-(1)是否符合要求:是□否□7.16.3.3-(2)是否符合要求:是□否□1.2功放过温1.2.1测试前提(1)测试仪器:热风机、热电偶(2)要求温度检测范围在:-40℃~+125℃。查询显示温度与实际温度误差为±3℃;(3)当存在多个功放时,查询应返回最高温度值。1.2.2测试方法(1)监控中心对功放温度值进行查询,考察温度返回值的精确度。(2)监控中心对“功放过温告警门限”进行设置,将查询值和设置值进行比较。(3)测试功放过温告警门限对告警的影响。1.2.3测试内容1.2.3.1功放温度值(1)让功放正常工作,使用热风机对功放模块加温,使功放温度检测点达到热平衡,采用热电偶紧贴功放管的盒体对第71页共71页
中国移动直放站监控系统设备验收规范功放的温度进行测量,并与通过监控中心的查询值进行比较,显示温度与实际温度误差应在±3℃范围内(注当存在多个功放时,查询应返回最高温度值)。1.1.1.1功放过温告警门限(1)监控中心设置功放过温告警门限,查询返回值与设置值应保持一致。1.1.1.2功放过温告警(1)通过监控中心更改功放模块过温告警门限,使其功放温度实测值高于门限,设备应产生告警,且告警时延应满足7.1中的要求。(2)通过监控中心更改功放模块过温告警门限,使其功放温度实测值低于门限,设备应产生恢复告警,且告警时延应满足7.1中的要求。1.1.2测试结果测试项目测试子项测试内容测试结论备注7.17功放过温7.17.3.1功放温度值7.17.3.1-(1)是否符合要求:是□否□7.17.3.2功放过温告警门限7.17.3.2-(1)是否符合要求:是□否□7.17.3.3功放过温告警7.17.3.3-(1)是否符合要求:是□否□7.17.3.3-(2)是否符合要求:是□否□1.2电源掉电告警1.2.1测试前提(1)检测点:市电的输入端口。(2)后备电池工作正常。1.2.2测试方法安装好设备后备电池,断开直放站市电,观察电源掉电告警的产生。1.2.3测试内容(1)断开设备市电,设备应产生告警,且告警时延应满足7.1中的要求。(2)恢复设备市电供电后,设备应产生电源掉电告警恢复信息,且第71页共71页
中国移动直放站监控系统设备验收规范告警时延应满足7.1中的要求。(1)断开设备市电,在监控中心对设备产生的电源掉电告警给予应答后,断开后备电池,使设备完全断电,然后恢复设备市电供电,设备此时应产生电源掉电告警恢复,且告警时延应满足7.1中的要求。1.1.1测试结果测试项目测试内容测试结论备注7.18电源掉电告警7.18.3-(1)是否符合要求:是□否□7.18.3-(2)是否符合要求:是□否□7.18.3-(3)是否符合要求:是□否□1.2电源故障告警1.2.1测试前提(1)检测点:市电的输入端口和开关电源的输出端口。(2)监控后备电池工作正常。(3)准备坏的电源模块。1.2.2测试方法模拟电源故障告警或更换坏的电源模块。1.2.3测试内容(1)在接通市电的情况下,模拟电源故障,设备应产生告警,且告警时延应满足7.1中的要求。(2)在接通市电的情况下,恢复电源故障,设备应产生恢复信息,且告警时延应满足7.1中的要求。1.2.4测试结果测试项目测试内容测试结论备注7.19电源故障告警7.19.3-(1)是否符合要求:是□否□7.19.3-(2)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范1.1监控模块电池故障告警1.1.1测试前提(1)准备充放电功能正常的后备电池;准备充、放电功能失效的后备电池。(2)电源模块工作正常。1.1.2测试方法使用充、放电能力失效的后备电池模拟监控模块电池故障告警。1.1.3测试内容(1)在市电供电情况下,使用充电失效的电池,设备应产生告警,且告警时延应满足7.1中的要求。(2)在市电掉电情况下,使用放电失效的电池,设备应产生告警且告警时延应满足7.1中的要求。1.1.4测试结果测试项目测试内容测试结论备注7.20监控模块电池故障告警7.20.3-(1)是否符合要求:是□否□7.20.3-(2)是否符合要求:是□否□1.2位置告警1.2.1测试方法断开与机壳相连的位置线,观察位置告警的产生。1.2.2测试内容(1)断开位置线与设备的连接,设备应产生位置告警,且告警时延应满足7.1中的要求。(2)恢复位置线与设备的连接,设备应产生位置恢复信息,且告警时延应满足7.1中的要求。1.2.3测试结果测试项目测试内容测试结论备注7.21位置告警7.21.2-(1)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.21.2-(2)是否符合要求:是□否□1.1门禁告警(可选)1.1.1测试前提门禁告警与使用的机箱结构有关,对于一体化的设备或结构上不便确定箱门的设备可以不支持此功能。1.1.2测试方法打开或关闭机箱,观察门禁告警产生。1.1.3测试内容(1)在设备正常工作的情况下,打开直放站机箱或门,设备应产生门禁告警,且告警时延应满足7.1中的要求。(2)在设备正常工作的情况下,关闭直放站机箱或门,设备应产生门禁恢复告警,且告警时延应满足7.1中的要求。1.1.4测试结果测试项目测试内容测试结论备注7.22门禁告警7.22.3-(1)是否符合要求:是□否□7.22.3-(2)是否符合要求:是□否□1.2自激告警1.2.1测试前提(1)仅对同频无线耦合直放站进行本项测试。(2)对此项功能不进行工程测试,以防严重干扰网络。(3)测试前应准备耦合器、衰减器。1.2.2测试方法测试连接图如下:第71页共71页
中国移动直放站监控系统设备验收规范(1)通过将收发信号隔离度小于设备的上/下行实际增益,观察自激告警的产生。1.1.1测试内容(实验室)(1)在实验室测试时,将设备的上/下行增益调节至最大,通过收发天线端口串接功分器、电缆和衰减器(衰减值小于设备增益20dB)的方式使设备产生自激,在频谱仪上监测自激信号,此时,设备应产生自激告警。(2)将设备的上/下行增益向下调节,监测频谱仪直到自激信号消除,此时设备应产生自激告警恢复信息。1.1.2测试结果测试项目测试内容测试结论备注7.23自激告警7.23.3-(1)是否符合要求:是□否□7.23.3-(2)是否符合要求:是□否□1.2本振失锁告警1.2.1测试前提(1)准备已发生本振失锁的模块;(2)对具有多个本振源的设备,只要有1个本振源失锁,就产生此告警。1.2.2测试方法使用或更换已失锁的本振源模块模拟告警。第71页共71页
中国移动直放站监控系统设备验收规范1.1.1测试内容(1)使用已本振失锁的模块,设备应产生本振失锁告警,且告警时延应满足7.1中的要求。(2)更换工作正常的模块,设备应产生恢复告警,且告警时延应满足7.1中的要求。1.1.2测试结果测试项目测试内容测试结论备注7.24本振失锁告警7.24.3-(1)是否符合要求:是□否□7.24.3-(2)是否符合要求:是□否□1.2光收发故障告警1.2.1测试前提(1)保证光纤的测试尾纤无故障。(2)保证近端机监控模块和Modem通信正常。1.2.2测试方法断开连接光纤近端机、远端机的光纤尾纤,观察光收发故障告警的产生。1.2.3测试内容(1)断开光纤,光纤近端机应产生光收发故障告警,且告警时延应满足7.1中的要求(2)接上光纤,光纤近端机应产生光收发故障恢复告警,且告警时延应满足7.1中的要求。1.2.4测试结果测试项目测试内容测试结论备注7.25光收发故障告警7.25.3-(1)是否符合要求:是□否□7.25.3-(2)是否符合要求:是□否□1.3主从监控链路告警1.3.1测试前提(1)保证主、从设备之间通信链路的物理连线正常。(2)保证主设备监控模块与Modem通信正常。第71页共71页
中国移动直放站监控系统设备验收规范1.1.1测试方法断开主从通信链路的连接,观察主从监控链路告警的产生。1.1.2测试内容(1)断开主、从设备的监控通信链路,主设备应产生主从监控链路告警,且告警时延应满足7.1中的要求。(2)恢复主、从设备的监控通信链路,主设备应产生主从监控链路告警恢复信息,且告警时延应满足7.1中的要求。1.1.3测试结果测试项目测试内容测试结论备注7.26主从监控链路告警7.26.3-(1)是否符合要求:是□否□7.26.3-(2)是否符合要求:是□否□1.2低电压告警(仅对太阳能直放站)1.2.1测试前提(1)定义:当太阳能电池电压低于最低工作电压时,如太阳能电池电压低于最低工作电压(23.4V±0.3V)则应上告此告警(2)实验室测试时使用直流稳压电源。1.2.2测试方法使用外接直流电源模拟太阳能电池低电压,观察低电压告警的产生1.2.3测试内容(1)将外接直流电源电压调低至低电压告警门限以下,设备应产生相应告警,且告警时延应满足7.1中的要求。(2)将外接直流电源电压调至低电压告警门限以上,设备应产生相应的恢复告警,且告警时延应满足7.1中的要求。(3)不管太阳能电池能低电压持续多长时间(即使直到蓄电池长时间放电而停止供电),在太阳能电池电压恢复正常后必须发送太阳能电池低电压告警恢复信息。1.2.4测试结果第71页共71页
中国移动直放站监控系统设备验收规范测试项目测试内容测试结论备注7.27低电压告警7.27.3-(1)是否符合要求:是□否□7.27.3-(2)是否符合要求:是□否□7.27.3-(3)是否符合要求:是□否□1.1功放/低噪放故障告警1.1.1测试前提(1)准备坏的功放管、坏的低噪放模块;(2)工程验收对此项不做要求。1.1.2测试方法(两种方法任选其一)方法一:换上有故障的功放或低噪放模块(故障模块与原模块必须是同一种型号),同时必须保证故障模块的控制线、连接线、及连接方式与原模块一致,直放站应产生相应告警。方法二:将功放模块与机箱分开,使其散热性能下降,同时使功放模块满功率输出,然后采用热吹风机对功放加温,使功放因温度过高致烧坏,这时直放站应产生功放故障告警,同时用频谱仪测试也应没有功率输出。1.1.3测试内容1.1.3.1上行功放/低噪放告警(1)更换坏的或直接烧坏上行功放模块,设备应产生相应的功放故障告警,且告警时延应满足7.1中的要求。(2)更换坏的上行低噪放模块,设备应产生相应的低噪放故障告警,且告警时延应满足7.1中的要求。(3)更换无故障的功放或低噪放模块,设备应产生相应的恢复告警,且告警时延应满足7.1中的要求。1.1.3.2下行功放/低噪放告警测试方法同7.28.3.1。1.1.4测试结果第71页共71页
中国移动直放站监控系统设备验收规范测试项目测试子项测试内容测试结论备注7.28功放/低噪放告警7.28.3.1上行功放/低噪放告警7.28.3.1-(1)是否符合要求:是□否□7.28.3.1-(2)是否符合要求:是□否□7.28.3.1-(3)是否符合要求:是□否□7.28.3.2下行功放/低噪放告警7.28.3.2-(1)是否符合要求:是□否□7.28.3.2-(2)是否符合要求:是□否□7.28.3.2-(3)是否符合要求:是□否□1.1外部告警1.1.1测试前提(1)用于具有附件特性的直放站(如UPS电源告警、天馈线移位告警)。(2)外部接口应预留3组以上的外部告警采集节点。(3)外部告警无须3分钟确认,设备产生告警应立即上报。1.1.2测试方法在外部接口上,改变检测信号,观察外部告警的产生。1.1.3测试内容(1)改变外部接口的检测信号,设备应产生相应的外部告警或外部告警恢复,且告警时延应满足7.1中的要求。1.1.4测试结果测试项目测试内容测试结论备注7.29外部告警7.29.3-(1)是否符合要求:是□否□外部接口17.29.3-(1)是否符合要求:是□否□外部接口27.29.3-(1)是否符合要求:是□否□外部接口31.2其它模块告警1.2.1测试前提(1)有辅助模块的设备需支持此功能。(2)测试前准备已发生故障的辅助模块,如:GSM/DCS适配器。第71页共71页
中国移动直放站监控系统设备验收规范1.1.1测试方法使用故障的辅助模块,观察相应告警的产生。1.1.2测试内容(1)使用辅助模块进行测试,将故障的辅助模块更换上,设备应上告“其它模块告警”,且告警时延应满足7.1中的要求。(2)更换可正常工作的辅助模块,设备应上告“其它模块恢复告警”,且告警时延应满足7.1中的要求。1.1.3测试结果测试项目测试内容测试结论备注7.30其他模块告警7.30.3-(1)是否符合要求:是□否□7.30.3-(2)是否符合要求:是□否□1.2塔顶放大器告警1.2.1测试前提(1)定义:用来反映与基站放大器连接的塔顶放大器告警状态。(2)只有基站放大器支持此功能,可最多支持8路塔顶放大器告警。1.2.2测试方法在与基站放大器连接的塔放设备制造任一告警,观察相应告警的产生1.2.3测试内容(1)对与基站放大器连接的塔放设备制造任一告警,则与其连接的基站放大器应产生塔顶放大器告警,且告警时延应满足7.1中的要求。(2)使塔放设备正常工作,则与其连接的基站放大器应产生塔顶放大器告警恢复,且告警时延应满足7.1中的要求。1.2.4测试结果测试项目测试内容测试结论备注7.31塔顶放大器告警7.31.3-(1)是否符合要求:是□否□塔放告警17.31.3-(2)是否符合要求:是□否□塔放告警1恢复第71页共71页
中国移动直放站监控系统设备验收规范7.31.3-(1)是否符合要求:是□否□塔放告警27.31.3-(2)是否符合要求:是□否□塔放告警2恢复1.1功放旁路告警(用于基站放大器)1.1.1测试前提(1)电源模块和后备电池工作正常。(2)准备坏的功放模块。(3)测试时使用信号源为上行、下行链路提供射频信号。1.1.2测试方法采用掉电或更换坏的功放模块使得塔放自动将信号旁路,产生告警。1.1.3测试内容(1)采用掉电或更换坏的功放模块使得塔放自动将信号旁路,此时应产生该告警。且告警时延应满足7.1中的要求。(2)恢复市电供电或更换无故障的功放模块使得塔放恢复正常工作状态(不处于旁路),此时应产生恢复告警。且告警时延应满足7.1中的要求。1.1.4测试结果测试项目测试内容测试结论备注7.32功放旁路告警7.32.3-(1)-通过掉电是否符合要求:是□否□7.32.3-(1)-通过故障功放是否符合要求:是□否□7.32.3-(2)-通过恢复供电是否符合要求:是□否□7.32.3-(2)-通过恢复功放故障是否符合要求:是□否□1.2巡检上报1.2.1测试前提测试前通过本地OMT设置好设备的上报号码、查询/设置号码等基本参数。1.2.2测试方法第71页共71页
中国移动直放站监控系统设备验收规范现场通过本地RS232、设备面板或设备按键触发设备产生巡检上报。1.1.1测试内容(1)现场通过本地RS232、设备面板或设备按键触发设备产生巡检上报,监控中心应收到巡检上报信息。(2)必须对主站、从站分别测试巡检上报。(注:巡检上报属于一次性上报操作,上报失败时,设备不应自动重发,操作人员必须在本地重新触发设备进行上报)。1.1.2测试结果测试项目测试内容测试结论备注7.33巡检上报7.33.3-(1)是否符合要求:是□否□7.33.3-(2)是否符合要求:是□否□1.2配置变更上报1.2.1测试前提测试前通过本地OMT设置好设备的上报号码、查询/设置号码等基本参数。1.2.2测试方法现场通过本地RS232、设备面板或设备按键触发设备产生配置上报。1.2.3测试内容(1)现场通过本地RS232、设备面板或设备按键触发设备产生配置变更上报,监控中心应收到配置变更上报信息。收到配置变更上报信息后,监控中心查询设备具有的监控参量列表,设备应能将所支持的监控参量上传给网管中心。(2)主、从设备分别测试配置变更上报(注:配置变更上报属于一次性上报操作,上报失败时,设备不应自动重发,操作人员必须在本地重新触发设备上报)。1.2.4测试结果测试项目测试内容测试结论备注7.34配置变更上报7.34.3-(1)是否符合要求:是□否□7.34.3-(2)是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范1.1故障修复上报1.1.1测试前提测试前通过本地OMT设置好设备的上报号码、查询/设置号码等基本参数。1.1.2测试方法现场通过本地RS232、设备面板或设备按键触发设备产生故障修复上报。1.1.3测试内容(1)现场通过本地RS232、设备面板或设备按键触发设备产生故障修复上报,监控中心应收到故障修复上报信息。(2)必须对主站、从站分别测试故障修复上报。(注:巡检上报属于一次性上报操作,上报失败时,设备不应自动重发,操作人员必须在本地重新触发设备进行上报)。1.1.4测试结果测试项目测试内容测试结论备注7.35故障修复上报7.35.3-(1)是否符合要求:是□否□7.35.3-(2)是否符合要求:是□否□1.2验收告警机制1.2.1验收告警使能和告警发送功能1.2.1.1测试前提准备各种模拟告警的故障模块。1.2.1.2测试方法打开或关闭各项告警使能,逐个对各项告警使能的有效性进行验证。1.2.1.3测试内容(1)将某告警项目的告警使能屏蔽,监控中心制造该告警项目为异常,设备应不产生告警。(2)将某告警项目的告警使能屏蔽,监控中心将该告警项目恢复正常,设备应不产生恢复告警。(3)将某项告警使能打开,监控中心制造该告警项目为异常,设备应产生告警。第71页共71页
中国移动直放站监控系统设备验收规范(1)将某告警项目的告警使能打开,监控中心将该告警项目恢复正常,设备应产生恢复告警。1.1.1.1测试结果告警项目关闭使能打开使能告警是否上报恢复告警是否上报是否符合要求告警是否上报恢复告警是否上报是否符合要求位置告警是□否□是□否□电源掉电告警是□否□是□否□电源故障告警是□否□是□否□监控模块电池故障告警是□否□是□否□门禁告警是□否□是□否□自激告警是□否□是□否□功放过温告警是□否□是□否□本振失锁告警是□否□是□否□上行低噪放故障告警是□否□是□否□下行低噪放故障告警是□否□是□否□上行功放故障告警是□否□是□否□下行功放故障告警是□否□是□否□光收发告警是□否□是□否□主从监控链路告警是□否□是□否□太阳能电池低电压告警是□否□是□否□信源变化告警是□否□是□否□其它模块告警是□否□是□否□塔顶放大器告警是□否□是□否□功放旁路告警是□否□是□否□结论是否符合要求:是□否□备注1.1.2告警产生机制检测除位置告警和外部告警外的其他告警项目都需进行3分钟确认机制(每2秒钟采样1次,3分钟共采样90次,当采样处于告警状态的次数大于等于40%时,即告警状态的次数大于等于36次时,设备就上报告警,当采样处于告警状态的次数等于10%时,即正常状态的次数大于等于81次时,才可上报告警恢复正常的信息),检测内容:1.1.2.1告警产生检测(1)第71页共71页
中国移动直放站监控系统设备验收规范制造一项告警(除位置告警和外部告警),从设备发生告警,至监控中心接收到告警短信的时延应小于3分30秒。(1)制造位置告警或外部告警,设备应立即上报,告警时延应小于30S。1.1.1.1告警恢复产生检测(1)制造一项恢复告警,从设备发生恢复告警,至监控中心接收到恢复告警短信的时延应小于3分30秒。1.1.1.2测试结果测试项目启动告警时间上传告警时间告警时延差值是否符合要求位置告警时间采集是□否□外部告警时间采集是□否□××告警时间采集是□否□××告警时间采集是□否□××告警时间采集是□否□××告警时间采集是□否□位置恢复告警时间采集是□否□外部恢复告警时间采集是□否□××恢复告警时间采集是□否□××恢复告警时间采集是□否□××恢复告警时间采集是□否□××恢复告警时间采集是□否□检验结论是否符合要求:是□否□1.1.2告警重发机制检测1.1.2.1测试1(1)制造告警并上报,在规定的时间(3分钟)内监控中心不作告警应答,直放站应继续上报告警;(2)连续3次(间隔3分钟)告警信息上传未得监控中心应答,直放站应在停止告警间隔一个规定的时间(3小时)后,继续上报告警;(3)如果再连续3第71页共71页
中国移动直放站监控系统设备验收规范次上报未得到中心应答,则在间隔一个规定的时间(3小时)后继续。共应循环3次;(1)对9次告警上报监控中心都不作任何应答,继续监控4小时以上观察该告警是否还会继续上报,应不再上报。1.1.1.1测试2制造告警并上报,监控中心在规定的时间(3分钟)内进行告警应答,直放站应停止上报该项告警。1.1.1.2测试3制造告警,在循环上报告警过程中再制造新的告警,则原来没有确认的告警信息跟新的告警信息一起上传,原来已确认的告警信息不上传,循环重新开始。1.1.1.3测试4在循环上报告警过程中没有收到告警确认信息,此时该告警恢复原来状态,则该告警信息不再上传,此时也不应上报告警恢复,循环结束。1.1.1.4测试5使设备产生告警,告警上报后监控中心对该告警进行应答,一直保持该告警状态,将设备完全断电(包括断开市电供电和后备电池供电),然后恢复供电,此时该告警不应再上报。1.1.1.5测试6使设备产生告警,告警上报后监控中心不对该告警进行应答,将设备完全断电(包括断开市电供电和后备电池供电),然后恢复供电,此时该告警应继续上报。1.1.1.6测试7使设备产生告警,告警上报后监控中心不对告警进行应答,将设备完全断电(包括断开市电供电和后备电池供电),在设备供电前恢复该告警,设备恢复供电后该告警不应上报,也不应上报恢复告警。1.1.1.7测试结果测试项目测试子项测试内容是否符合要求备注7.36.37.36.3.1测试17.36.3.1-(1)是□否□第71页共71页
中国移动直放站监控系统设备验收规范告警重发机制检测7.36.3.1-(2)是□否□7.36.3.1-(3)是□否□7.36.3.1-(4)是□否□7.36.3.2测试2是□否□7.36.3.3测试3是□否□7.36.3.4测试4是□否□7.36.3.5测试5是□否□7.36.3.6测试6是□否□7.36.3.7测试7是□否□测试结论:是否符合要求:是□否□1.1.1告警特殊情况处理机制检测1.1.1.1测试1将直放站产生了某个项目的告警但还未上报,此时若监控中心执行对该项目告警状态查询的操作,直放站应不再上报该项目告警信息。1.1.1.2测试2监控中心对直放站进行设置,使得直放站的告警状态发生改变,则设备应上报告警。1.1.1.3测试3(1)数传状态下执行查询告警状态命令,断开联机后,将直放站的告警状态与最后一次查询到的告警状态进行比较,相同则不应上报告警。(2)数传状态下执行查询告警状态命令,断开联机后,将直放站的告警状态与最后一次查询到的告警状态进行比较,不同则应上报变化了的告警。1.1.1.4测试4(1)数传状态下不执行查询告警状态命令,断开联机后,将直放站的告警状态与联机之前的状态进行比较,若相同,则应判断联机之前直放站的告警状态是否已确认,若无确认则继续上报,若已确认则不上报;(2)数传状态下不第71页共71页
中国移动直放站监控系统设备验收规范执行查询告警状态命令,断开联机后,将直放站的告警状态与联机之前的状态进行比较,若不同,则应判断联机前(状态翻转前)的告警状态是否已与中心同步,若联机前的告警状态已与中心同步,则应上报变化了的告警,若未同步则不应上报告警。1.1.1.1测试结果测试项目测试子项测试内容是否符合要求备注7.36.4告警特殊情况处理机制7.36.4.1测试1是□否□7.36.4.2测试2是□否□7.36.4.3测试37.36.4.3-(1)是□否□7.36.4.3-(2)是□否□7.36.4.4测试47.36.4.4-(1)是□否□7.36.4.4-(2)是□否□测试结论:是否符合要求:是□否□1.1.2告警屏蔽处理机制检测1.1.2.1测试1当发生电源告警、电源故障告警、太阳能电池低电压告警或关断射频开关时,以下告警项不能上报:下行输入过功率告警、下行输入欠功率告警、下行输出欠功率告警、上行输出过功率告警、下行功放故障告警、上行功放故障告警、下行低噪放故障告警、上行低噪放故障告警、功放过温告警、其它模块告警、本振失锁告警、下行驻波告警和光收发故障告警。测试方法如下:第71页共71页
中国移动直放站监控系统设备验收规范告警项目测试手段检测结果当电源掉电告警或电源故障告警时左侧告警是否上报当太阳能直放站低电压告警(仅针对太阳能直放站)左侧告警是否上报关断射频开关时,左侧告警是否上报(1)下行输入过功率告警1)产生表格右侧告警或动作,然后制造表格左侧告警,表格左侧告警应不上报2)产生表格左侧告警,监控中心不应答,然后制造表格右侧告警或动作,表格左侧告警应不再上报3)产生表格左侧告警,监控中心进行应答,直放站应保存该告警状态,然后制造表格右侧告警或动作,表格左侧告警应不上报,此时恢复表格右侧的告警或操作,表格左侧的告警应不上告是□否□是□否□是□否□第71页共71页
中国移动直放站监控系统设备验收规范(1)下行输入欠功率告警是□否□是□否□是□否□(2)下行输出欠功率告警是□否□是□否□是□否□(3)上行功放故障告警是□否□是□否□是□否□(4)下行功放故障告警是□否□是□否□是□否□(5)上行低噪放故障告警是□否□是□否□是□否□(6)下行低噪放故障告警是□否□是□否□是□否□(7)功放过温告警是□否□是□否□是□否□(8)本振失锁告警是□否□是□否□是□否□(9)下行驻波比告警是□否□是□否□是□否□(10)光收发故障告警是□否□是□否□是□否□检验结论是否满足要求:是□否□备注:1.1.1.1测试2当发生电源告警、电源故障告警、太阳能电池低电压告警或关断射频开关时,以下告警还应上报:监控模块电源故障告警、位置告警、主从监控链路告警、信源变化告警和外部告警。测试方法如下:第71页共71页
中国移动直放站监控系统设备验收规范告警项目测试手段检测结果当电源掉电告警或电源故障告警时左侧告警是否上报当太阳能直放站低电压告警(仅针对太阳能直放站)左侧告警是否上报关断射频开关时,左侧告警是否上报(1)监控模块电源故障告警1)产生表格左侧告警,监控中心不应答,然后制造表格右侧告警或动作,表格左侧告警应继续上报2)产生表格右侧告警或动作,然后制造表格左侧的告警,表格左侧告警应上告是□否□是□否□(2)太阳能电池低电压告警是□否□(3)位置告警是□否□是□否□是□否□(4)主从监控链路告警是□否□是□否□(5)信源变化告警是□否□是□否□是□否□(6)外部告警是□否□是□否□是□否□(7)其它模块告警是□否□是□否□是□否□检验结论:是否满足要求:是□否□备注:1.1.1.1测试3同时产生下行输入功率和下行输出功率欠功率告警,应只上报下行输入欠功率告警,屏蔽下行输出欠功率告警(查询下行输出欠功率告警显示状态为正常)。1.1.1.2测试4第71页共71页
中国移动直放站监控系统设备验收规范同时产生下行低噪放故障告警和下行输出功率欠功率告警,应只上报下行低噪放故障告警,屏蔽下行输出欠功率告警(查询下行输出欠功率告警显示状态为正常)。1.1.1.1测试5同时产生下行功放故障告警和下行输出功率欠功率告警,应只上报下行功放故障告警,屏蔽下行输出欠功率告警(查询下行输出欠功率告警显示状态为正常)。1.1.1.2测试6同时产生本振失锁告警和下行输出功率欠功率告警,应只上报本振告警,屏蔽下行输出欠功率告警(查询下行输出欠功率告警显示状态为正常)。1.1.1.3测试结果测试项目测试子项测试内容是否符合要求备注7.36.5告警屏蔽处理机制7.36.5.1测试1见7.36.5.1中测试方法表格是□否□7.36.5.2测试2见7.36.5.2中测试方法表格是□否□7.36.5.3测试3是□否□7.36.5.4测试4是□否□7.36.5.5测试5是□否□7.36.5.6测试6是□否□测试结论:是否符合要求:是□否□1.2通信压力测试(只对现网测试作要求)1.2.1测试前提用于测试设备的监控中心系统可以通过移动短信网关与设备进行短信的收发。1.2.2测试方法使用短信网关的情况下,监控中心在60秒内连续向同一台设备发送30条查询命令,统计在10分钟内监控中心接收到的命令返回数量,连续重复执行3次(共发送90条查询命令),要求成功返回的命令响应数量在85条以上。1.2.3测试结果第71页共71页
中国移动直放站监控系统设备验收规范操作第1次第2次第3次总数发送查询命令包数8分钟内命令返回包数测试结论是否满足要求:是□否□备注:第71页共71页
中国移动直放站监控系统设备验收规范附录1中国移动直放站监控系统设备入网验收测试结果总表厂家名称:设备类别:设备型号:验收日期:注:带*号的项目不对实验室测试作要求,只在现网测试中作要求。测试项目测试子项测试结果是否符合要求通信时延是否符合要求备注7.3开站上报是□否□是□否□7.4基本信息查询是□否□是□否□7.5基本信息设置7.5.3.1上报号码是□否□是□否□7.5.3.2站点编号是□否□是□否□7.5.3.3设备编号是□否□是□否□7.5.3.4查询/设置电话号码1~5是□否□是□否□7.5.3.5短信服务中心号码是□否□是□否□7.5.3.6监控中心IP地址和端口号是□否□是□否□7.5.3.7上报通信方式是□否□是□否□7.6下行链路7.6.3.1下行输入功率电平是□否□是□否□7.6.3.2下行输出功率电平是□否□是□否□7.6.3.3下行衰减是□否□是□否□7.6.3.4下行实际增益是□否□是□否□7.6.3.5下行告警门限是□否□是□否□7.6.3.6下行功率告警是□否□是□否□7.7上行链路7.7.3.1上行输出功率电平是□否□是□否□7.7.3.2上行衰减是□否□是□否□(4)上行理论增益是□否□是□否□7.7.3.4上行输出过功率告警门限是□否□是□否□7.7.3.5上行输出过功率告警是□否□是□否□7.8光收/发功率是□否□是□否□7.9信道号7.9.3.1选频直放站工作信道号是□否□是□否□7.9.3.2移频直放站信道号是□否□是□否□7.10工作频带上/下边带信道是□否□是□否□7.11移频直放站工作频带/移频频带的上/下边带信道7.11.3.1工作频带上/下边带信道是□否□是□否□7.11.3.2移频频带的上/下边带信道是□否□是□否□7.12下行驻波比7.12.3.1下行驻波比值是□否□是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.12.3.2下行驻波比门限是□否□是□否□7.12.3.3下行驻波比告警是□否□是□否□7.13射频信号开关是□否□是□否□7.14功放开关是□否□是□否□7.15上下行信号旁路状态7.15.3.1下行信号旁路状态是□否□是□否□7.15.3.2上行信号旁路状态是□否□是□否□7.16信源信息7.16.3.1信源信息七项是□否□是□否□7.16.3.2设置信源小区设别码参照值是□否□是□否□7.16.3.3信源变化告警是□否□是□否□7.17功放过温7.17.3.1功放温度值是□否□是□否□7.17.3.2功放过温告警门限是□否□是□否□7.17.3.3功放过温告警是□否□是□否□7.18电源掉电告警是□否□是□否□7.19电源故障告警是□否□是□否□7.20监控模块电池故障告警是□否□是□否□7.21位置告警是□否□是□否□7.22门禁告警是□否□是□否□7.23自激告警是□否□是□否□7.24本振失锁告警是□否□是□否□7.25光收发故障告警是□否□是□否□7.26主从监控链路告警是□否□是□否□7.27低电压告警是□否□是□否□7.28功放/低噪放告警#7.28.3.1上行功放/低噪放告警是□否□是□否□7.28.3.2下行功放/低噪放告警是□否□是□否□7.29外部告警是□否□是□否□7.30其他模块告警是□否□是□否□7.31塔顶放大器告警是□否□是□否□7.32功放旁路告警是□否□是□否□7.33巡检上报是□否□是□否□7.34配置变更上报是□否□是□否□7.35故障修复上报是□否□是□否□7.36.1告警使能和告警发送功能是□否□是□否□7.36.2告警产生机制7.36.2.1告警产生机制是□否□是□否□7.36.2.2告警恢复产生机制是□否□是□否□7.36.3告警重发机制7.36.3.1测试1是□否□是□否□7.36.3.2测试2是□否□是□否□7.36.3.3测试3是□否□是□否□第71页共71页
中国移动直放站监控系统设备验收规范7.36.3.4测试4是□否□是□否□7.36.3.5测试5是□否□是□否□7.36.3.6测试6是□否□是□否□7.36.3.7测试7是□否□是□否□7.36.4告警特殊情况处理机制7.36.4.1测试1是□否□是□否□7.36.4.2测试2是□否□是□否□7.36.4.3测试3是□否□是□否□7.36.4.4测试4是□否□是□否□7.36.5告警屏蔽处理机制7.36.5.1测试1是□否□是□否□7.36.5.2测试2是□否□是□否□7.36.5.3测试3是□否□是□否□7.36.5.4测试4是□否□是□否□7.36.5.5测试5是□否□是□否□7.36.5.6测试6是□否□是□否□7.37通信压力测试*是□否□是□否□验收结论:(1)验收总项目数:(2)通过验收项目数:(3)未通过验收项目数:(4)本次验收测试结论:测试执行人:测试记录人:测试时间:验收主管签字:第71页共71页
中国移动直放站监控系统设备验收规范附录2中国移动直放站监控系统设备工程验收表格厂家名称:设备类别:设备型号:验收日期:验收人员:一、短信通信方式1、设备端发送开站上报监控数据结果备注开站上报收到□未收到□是否符合要求:是□否□2、基本信息查询监控数据监控系统显示结果厂家提供的信息(主机上所贴标签)备注设备厂商代码设备类别设备型号监控版本信息设备生产序列号设备实际信道总数经度纬度设备监控参量列表是否符合要求:是□否□3、基本信息设置监控数据设置值查询值备注上报号码站点编号设备编号短信服务中心号码查询设置电话号码1查询设置电话号码2查询设置电话号码3查询设置电话号码4查询设置电话号码5监控系统IP地址及端口号上报通信方式第71页共71页
中国移动直放站监控系统设备验收规范日期、时间是否符合要求:是□否□4、下行链路(试验室输入连续波信号,在网设备检测真实信号的总功率)监控数据查询值实测值误差备注下行输入功率电平值下行输入欠功率门限值下行输入过功率门限值下行输出功率电平值下行输出欠功率门限值下行衰减值下行实际增益是否符合要求:是□否□5、下行输入功率、下行输出功率告警监控数据设置值查询值备注下行输入欠功率门限值下行输入过功率门限值下行输出欠功率门限值监控数据是否产生告警告警是否正常下行输入过功率告警下行输入欠功率告警下行输出欠功率告警监控数据设置值查询值下行输入欠功率门限值下行输入过功率门限值下行输出欠功率门限值监控数据是否产生告警告警是否正常下行输入过功率告警下行输入欠功率告警下行输出欠功率告警是否符合要求:是□否□6、下行驻波比值、下行驻波比告警监控数据查询值实测值误差备注下行驻波比值设置驻波比告警门限值为2.0监控数据设置值查询值下行驻波比值门限值2.0断开负载监控数据是否产生告警告警是否正常下行驻波比接驻波比值为1.5的负载监控数据是否产生告警告警是否正常下行驻波比第71页共71页
中国移动直放站监控系统设备验收规范是否符合要求:是□否□7、上行链路*监控数据设置值查询值实测值误差备注上行衰减值上行理论增益上行输出功率电平值上行输出过功率门限值上行输出过功率告警是否符合要求:是□否□8、射频信号开关设置值查询值主机响应情况监控模块供电状态备注关开是否符合要求:是□否□9、射频切换开关状态(任选一路)设置值查询值主机响应情况监控模块供电状态备注关开是否符合要求:是□否□10、功放开关(任选一个)设置值查询值主机响应情况监控模块供电状态备注关开是否符合要求:是□否□11、信源信息监控数据设置值查询值备注运营商代码位置区编码基站色码BCCH绝对载频号BCCH接收电平小区编码参照值小区编码实测值是否符合要求:是□否□12、其它查询数据监控数据查询值实测值误差备注上行信号旁路状态下行信号旁路状态第71页共71页
中国移动直放站监控系统设备验收规范光收功率光发功率是否符合要求:是□否□13、工作频带上/下边带信道号监控数据设置值查询值对应频率实测频率备注上边带信道号下边带信道号设置上边带信道号设置下边带信道号是否符合要求:是□否□14、工作信道(仅选频/移频设备)监控数据设置值查询值对应频率实测频率备注工作信道号1工作信道号2工作信道号3工作信道号4工作信道号5工作信道号6工作信道号7工作信道号8工作信道号9工作信道号10工作信道号11工作信道号12工作信道号13工作信道号14工作信道号15工作信道号16是否符合要求:是□否□15、移频信道号、上/下边带信道号(仅移频设备)监控数据设置值查询值对应频率实测频率备注移频信道号1移频信道号2移频信道号3移频信道号4移频信道号5移频信道号6移频信道号7移频信道号8移频信道号9移频信道号10第71页共71页
中国移动直放站监控系统设备验收规范移频信道号11移频信道号12移频信道号13移频信道号14移频信道号15移频信道号16上边带信道号下边带信道号是否符合要求:是□否□16、电源掉电、位置告警监控数据是否产生告警告警是否恢复备注电源掉电告警位置告警是否符合要求:是□否□17、其它告警项监控数据是否产生告警告警是否恢复备注门禁告警自激告警功放过温告警光收发告警主从监控链路告警信源变化告警其它模块告警塔顶放大器告警功放旁路告警是否符合要求:是□否□18、上报信息监控数据监控系统是否收到备注巡检上报设备修复上报配置变化上报是否符合要求:是□否□19、电源掉电、位置告警使能。先屏蔽使能,监控系统制造告警。监控数据是否产生告警告警是否恢复备注电源掉电告警位置告警是否符合要求:是□否□20、其他告警使能。先屏蔽使能,监控系统制造告警。监控数据是否产生告警告警是否恢复备注门禁告警自激告警第71页共71页
中国移动直放站监控系统设备验收规范下行输入过功率告警下行输入欠功率告警下行输出过功率告警下行输出欠功率告警下行驻波比告警功放过温告警光收发告警主从监控链路告警信源变化告警其它模块告警塔顶放大器告警功放旁路告警是否符合要求:是□否□二、数传通信方式1、查询监控数据:拨号数传连接直放站设备,查询以下监控数据。监控数据查询结果是否正常备注基本监控数据功率相关监控数据信道相关监控数据全部使能全部告警基本监控数据是否符合要求:是□否□2、设置基本监控数据,任选几项进行设置。监控数据设置结果是否正常备注上报号码站点编号设备编号短信服务中心号码查询设置电话号码1查询设置电话号码2查询设置电话号码3查询设置电话号码4查询设置电话号码5监控系统IP地址及端口号上报通信方式日期、时间是否符合要求:是□否□第71页共71页
中国移动直放站监控系统设备验收规范3、设置功率相关监控数据,任选几项进行设置。监控数据设置结果是否正常备注下行输入欠功率门限值下行输入过功率门限值下行输出电平值下行输出欠功率门限值下行衰减值上行衰减值下行驻波比门限射频信号开关状态是否符合要求:是□否□4、设置对应设备相关监控数据,任选对应设备的几项进行设置。监控数据设置结果是否正常备注小区编码参照值工作频带上边带信道号工作频带下边带信道号工作信道号1工作信道号2工作信道号3工作信道号4移频信道号1移频信道号2移频信道号3移频信道号4是否符合要求:是□否□5、设置对应设备使能监控数据,任选几项进行设置。监控数据设置结果是否正常备注是否符合要求:是□否□设备综合评价:合格□不合格□说明:第71页共71页'
