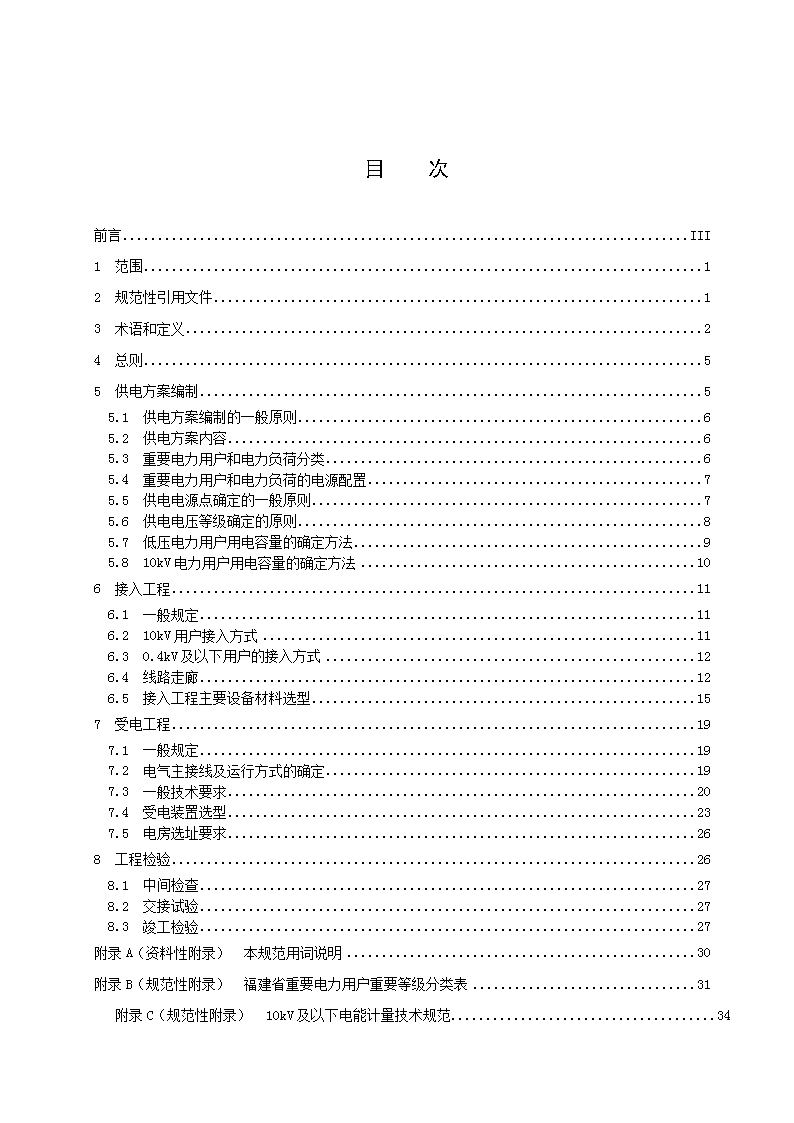

'目次前言III1 范围12 规范性引用文件13 术语和定义24 总则55 供电方案编制55.1 供电方案编制的一般原则65.2 供电方案内容65.3 重要电力用户和电力负荷分类65.4 重要电力用户和电力负荷的电源配置75.5 供电电源点确定的一般原则75.6 供电电压等级确定的原则85.7 低压电力用户用电容量的确定方法95.8 10kV电力用户用电容量的确定方法106 接入工程116.1 一般规定116.2 10kV用户接入方式116.3 0.4kV及以下用户的接入方式126.4 线路走廊126.5 接入工程主要设备材料选型157 受电工程197.1 一般规定197.2 电气主接线及运行方式的确定197.3 一般技术要求207.4 受电装置选型237.5 电房选址要求268 工程检验268.1 中间检查278.2 交接试验278.3 竣工检验27附录A(资料性附录) 本规范用词说明30附录B(规范性附录) 福建省重要电力用户重要等级分类表31附录C(规范性附录) 10kV及以下电能计量技术规范34

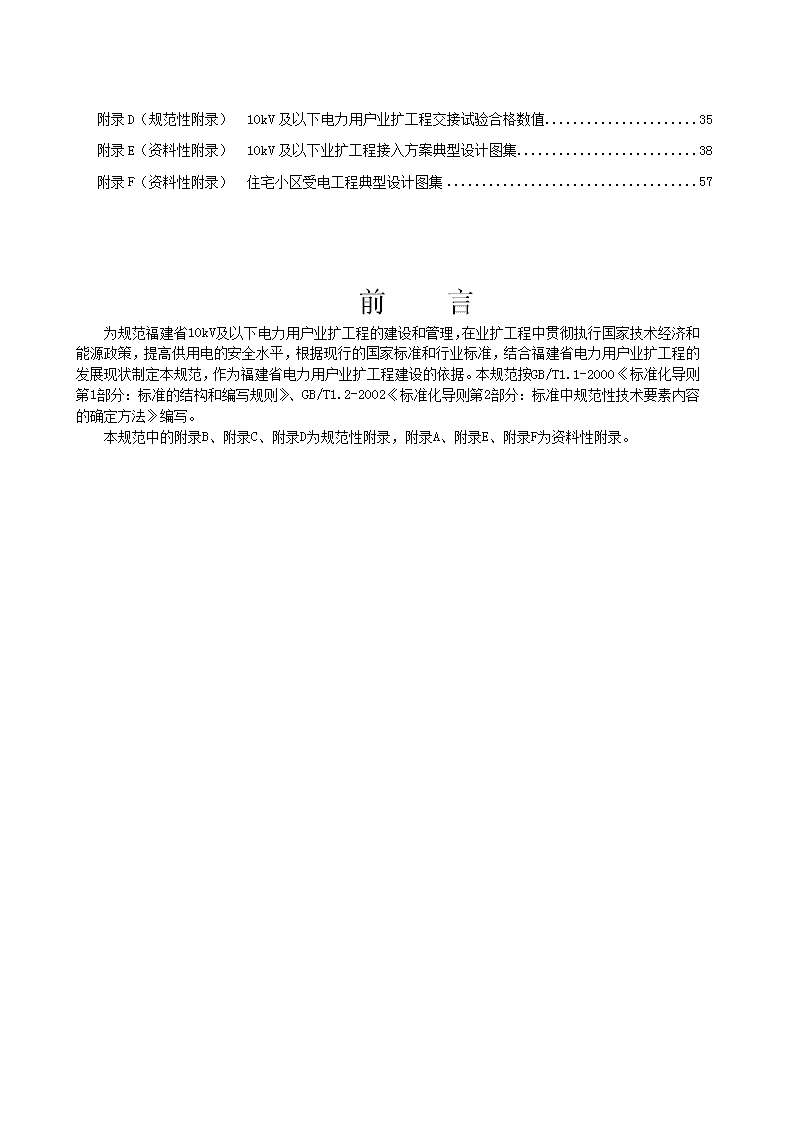

附录D(规范性附录) 10kV及以下电力用户业扩工程交接试验合格数值35附录E(资料性附录) 10kV及以下业扩工程接入方案典型设计图集38附录F(资料性附录) 住宅小区受电工程典型设计图集57前言为规范福建省10kV及以下电力用户业扩工程的建设和管理,在业扩工程中贯彻执行国家技术经济和能源政策,提高供用电的安全水平,根据现行的国家标准和行业标准,结合福建省电力用户业扩工程的发展现状制定本规范,作为福建省电力用户业扩工程建设的依据。本规范按GB/T1.1-2000《标准化导则第1部分:标准的结构和编写规则》、GB/T1.2-2002《标准化导则第2部分:标准中规范性技术要素内容的确定方法》编写。本规范中的附录B、附录C、附录D为规范性附录,附录A、附录E、附录F为资料性附录。

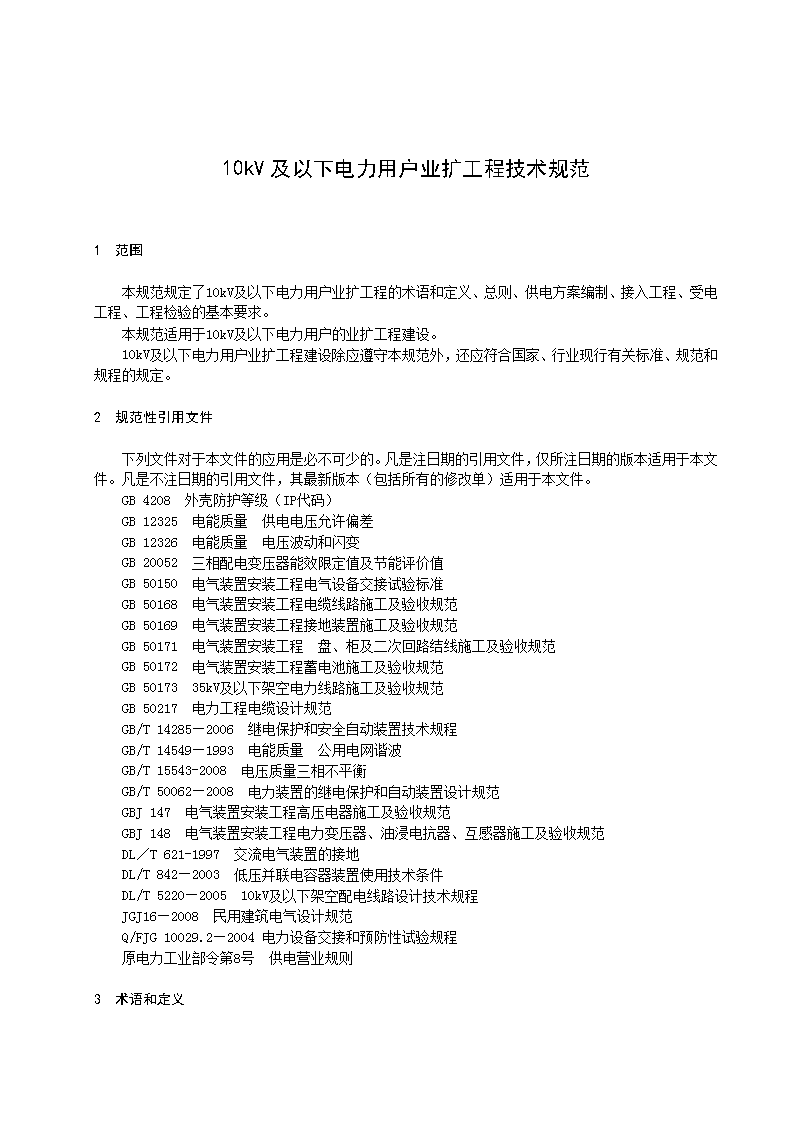

10kV及以下电力用户业扩工程技术规范1 范围本规范规定了10kV及以下电力用户业扩工程的术语和定义、总则、供电方案编制、接入工程、受电工程、工程检验的基本要求。本规范适用于10kV及以下电力用户的业扩工程建设。10kV及以下电力用户业扩工程建设除应遵守本规范外,还应符合国家、行业现行有关标准、规范和规程的规定。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB4208外壳防护等级(IP代码)GB12325电能质量供电电压允许偏差GB12326电能质量电压波动和闪变GB20052三相配电变压器能效限定值及节能评价值GB50150电气装置安装工程电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50172电气装置安装工程蓄电池施工及验收规范GB5017335kV及以下架空电力线路施工及验收规范GB50217电力工程电缆设计规范GB/T14285—2006继电保护和安全自动装置技术规程GB/T14549—1993电能质量公用电网谐波GB/T15543-2008电压质量三相不平衡GB/T50062—2008电力装置的继电保护和自动装置设计规范GBJ147电气装置安装工程高压电器施工及验收规范GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T621-1997交流电气装置的接地DL/T842—2003低压并联电容器装置使用技术条件DL/T5220—200510kV及以下架空配电线路设计技术规程JGJ16—2008民用建筑电气设计规范Q/FJG10029.2—2004电力设备交接和预防性试验规程原电力工业部令第8号供电营业规则3 术语和定义
国家标准、行业标准及下列术语和定义适用于本规范。1.1 业扩工程是指供电企业为满足用户的用电需要,受理用户新装或增容的用电申请,根据电网实际情况,办理供电与用电不断扩充的有关业务工作,而必须相应进行的输、配电网新建、扩建、改造项目。1.2 接入工程用户受电装置(用户专用配电室的进线柜、计量柜或变压器)的第一个接线柱和杆上变10kV隔离开关电源侧(不包括隔离开关)至电网同一电压等级公用供电设备之间的工程。1.3 受电工程用户受电装置(用户专用配电室的进线柜、计量柜或变压器)的第一个接线柱和杆上变10kV隔离开关(包括隔离开关)负荷侧的工程。1.4 电网公共连接点指用户受电装置通过架空线路或电力电缆线路接入电力网的位置。1.5 涉网设备接入工程的电气装置和用户第一个受电装置(用户专用配电室的进线柜、计量柜或变压器)。1.6 申请容量用户为满足用电负荷需求向供电企业申请报装的用电容量,是用户在近期或远期用电可能达到的最大视在(或有功)功率数或受电装置(受电变压器、直供高压电机以及低压用户的用电设备)容量的总和。1.7 受电容量对单电源用户而言,指该电源供电的主变压器容量(含10kV电机容量);对双重电源用户而言,同时供电互为备用时,每路的受电容量为断开10kV母联后该路的主变压器容量(含10kV电机容量);一供一备时,每路的受电容量为该路可能供电的最多的主变压器容量(含10kV电机容量)之和。1.8 双重电源由两个独立的供电线路向一个用电负荷实施的供电。这两条线路是由两个电源供电,即由两个变电站或一个有多台变压器单独运行的变电站中的两段母线分别提供的电源。其中一个电源故障时,不会因此而导致另一电源同时损坏。1.9
应急电源用作应急供电系统组成部分的电源。1.1 备用电源当正常电源断电时,由于非安全原因用来维持电气装置或其某些部分所需的电源。1.2 分布式电源分布式电源主要是指布置在电力负荷附近,能源利用效率高并与环境兼容,可提供电、热(冷)的发电装置,如微型燃气轮机、太阳能光伏发电、燃料电池、风力发电和生物质能发电等。1.3 重要电力用户重要电力用户是指在国家或者一个地区(城市)的社会、政治、经济生活中占由重要地位,对其中断供电将可能造成人身伤亡、较大政治影响、较大经济损失、社会公共秩序严重混乱的用电单位或对供电可靠性有特殊要求的供电场所。1.4 电能质量供应到用户受电端(即产权分界点处)的电能品质的优劣程度。通常以电压允许偏差、电压允许波动和闪变、电压正弦波形畸变率、三相电压不平衡度、频率允许偏差等指标来衡量。1.5 谐波源向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。如:电气机车、电弧炉、整流器、逆变器、变频器、相控的调速和调压装置、弧焊机、感应加热设备、气体放电灯以及有磁饱和现象的机电设备等。1.6 供电区按组团的中期负荷密度和负荷重要程度划分供电区类别,分为A、B、C、D四个供电区。A类供电区:中期负荷密度大于12MW/km2以上的区域;B类供电区:中期负荷密度介于6MW/km2~12MW/km2的区域;C类供电区:中期负荷密度低于6MW/km2以下的区域;D类供电区:指重要保供电用户、特殊用户、国家AAAA以上的旅游景区。1.7 隐蔽工程是指被建筑物、构筑物遮掩的工程,具体是指地基、电气管线、供水管线等需要覆盖、掩盖的工程。1.8
住宅共用设施设备指住宅小区或单幢住宅内,建设费已分摊进住宅销售价格的公用的上下水管道、落水管、水箱、加压水泵、电梯、天线、供电线路、照明、锅炉、暖气线路、煤气线路、消防设施、绿地、道路、路灯、沟渠、池、井、非经营性车库、公益性文体设施和共用设施设备使用的房屋等。1.1 电能计量装置为计量电能所必须的计量器具和辅助设备的总体,包括电能表、计量用电压、电流互感器及其二次回路、电能计量屏、柜、箱等。1.2 用户变电所指由用户负责运行维护的,安装有分配电能作用的高低压配电设备及其配套建筑物(构筑物),统称用户变电所。1.3 配电站房指由供电企业负责运行维护的,安装有开闭和分配电能作用的高压配电设备及其配套建筑物(构筑物),包括开闭所、配电站、环网站、配电室、箱式变电站等。1.4 开闭所作为变电站10kV母线的延伸,能实现区域内10kV电能开闭和负荷再分配,具备2路进线,6路及以上出线,10kV母线采用单母分段结构,所内可设配电变压器向就地用户供电,一般按户内方式建设。1.5 配电站站内有10kV穿越功率,根据需要可配置1~5路分支出线的户内10kV配电设施,且站内设有配电变压器及低压配电设备向用户供电。1.6 环网站采用环网供电结线方式,具备3~5路进出线的10kV户内外配电设施,站内有穿越功率,不设配电变压器。1.7 配电室作为10kV户内终端配电点,室内无穿越功率,设置配电变压器向就地到户供电。1.8 箱式变
指10kV开关、配电变压器、低压出线开关、计量等共同安装于一个封闭箱体内的户外配电设施;根据不同结构形式分为美式箱变(10kV开关、配电变压器为一体化)和欧式箱变(10kV开关、配电变压器为组装式)。根据环网功能分为环网和终端两种箱式变,环网箱式变等同于配电站,终端箱式变等同于配电室。1.1 低压电缆分支箱可实现低压电缆线路的负荷分配,分为户内型或户外型箱式配电设施。2 总则2.1 业扩工程的建设应坚持统一规划的原则,应与电力网的运行现状、规划建设相结合,与城乡建设发展相结合,与经济发展和配电网现状相结合,本着以人为本,建设标准应安全、可靠、经济、适用,宜适度超前。2.2 用户接入方式应满足电力系统安全和经济的要求,调度运行方式灵活,在满足供电可靠性的前提下力求简洁。2.3 业扩工程的配电设备选型应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品,禁止使用国家明令淘汰的产品。单项业扩工程中应尽量避免同类设备多种型号混用。2.4 用户的自备应急电源、非电性质的应急措施、谐波治理措施应与供用电工程同步设计、同步建设、同步投运、同步管理。2.5 用户的冲击负荷、波动负荷、非对称负荷对供电质量产生影响或对安全运行构成干扰和妨碍时,必须依据国家标准GB12326或GB/T15543-2008规定的要求采取措施予以消除。2.6 重要电力用户应根据需要在地面一层预留外部0.4kV应急供电电源的接口,保证应急供电。3 供电方案编制3.1 供电方案编制的一般原则编制电力用户业扩工程供电方案遵循安全、可靠、经济、合理的原则,供电方在编制电力用户供电方案时应符合国家有关政策,并根据用户用电性质、用电容量、用电需求、用电负荷重要程度、用户非线性负荷设备种类、用户发展规划,结合区域电网规划、当地供电条件等因素,进行技术经济比较与用户协商后确定。3.2 供电方案内容供电方案内容包括:用户基本信息,供电容量,供电方式,负荷分级,供电电源位置,出线方式,供电线路敷设,供电回路数、走径、跨越,电能计量方式,运行方式,电能质量及无功补偿,电能信息采集装置,重要负荷,应急电源配置,调度通信及自动化,非线性负荷治理,产权分界,出资界面,有效期等内容。3.3 重要电力用户和电力负荷分类
1.1.1 根据供电可靠性的要求和中断供电危害程度,重要电力用户分为特级重要电力用户、一级重要电力用户、二级重要电力用户和临时性重要电力用户。1.1.1.1 特级重要用户,是指在管理国家事务中具有特别重要作用,中断供电将可能危害国家安全的电力用户。1.1.1.2 一级重要用户,是指中断供电将可能产生下列后果之一的:l)直接引发人身伤亡的;2)造成严重环境污染的;3)发生中毒、爆炸或火灾的;4)造成重大政治影响的;5)造成重大经济损失的;6)造成较大范围社会公共秩序严重混乱的。1.1.1.3 二级重要用户,是指中断供电将可能产生下列后果之一的:1)造成较大环境污染的;2)造成较大政治影响的;3)造成较大经济损失的;4)造成一定范围社会公共秩序严重混乱的。1.1.1.4 临时性重要电力用户,是指需要临时特殊供电保障的电力用户。1.1.2 电力负荷根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级,划分为一级负荷、二级负荷和三级负荷。1.1.2.1 符合下列情况之一时,应视为一级负荷:1)中断供电将造成人身伤亡时;2)中断供电将在经济上造成重大损失时;3)中断供电将影响重要用电单位的正常工作。1.1.2.2 一级负荷中特别重要的负荷:在一级负荷中,当中断供电将造成重大设备损坏或发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为一级负荷中特别重要的负荷。1.1.2.3 符合下列情况之一时,应视为二级负荷:1)中断供电将在经济上造成较大损失时;2)中断供电将影响较重要用电单位的正常工作。1.1.2.4 不属于一级和二级负荷者应为三级负荷。1.2 重要电力用户和电力负荷的电源配置1.2.1 各级重要电力用户的电源配置
1.1.1.1 特级重要电力用户具备三路电源供电条件,其中的两路电源应当来自两个不同的变电站,当任何两路电源发生故障时,第三路电源能保证独立正常供电。1.1.1.2 一级重要电力用户具备两路电源供电条件,两路电源应当来自两个不同的变电站,当一路电源发生故障时,另一路电源能保证独立正常供电。1.1.1.3 二级重要电力用户具备双回路供电条件,供电电源可以来自同一个变电站的不同母线段。1.1.1.4 临时性重要电力用户按照供电负荷重要性,在条件允许情况下,可以通过临时架线等方式具备双回路或两路以电条件;临时性重要电力用户可以通过租用应急发电车(机)等方式,配置自备应急电源。1.1.1.5 重要电力用户应配置自备应急电源,并加强安全使用管理。1.1.2 各级电力负荷的电源配置1.1.2.1 一级负荷的供电除由双重电源供电外,应增设用户自备应急电源,并采取措施确保一级负荷供电。1.1.2.2 一级负荷的双重电源应能实现自动切换,切换时间应满足一级负荷允许中断供电的要求。1.1.2.3 二级负荷的供电应由双重电源供电(可含用户自备电源),当一路电源发生故障时,另一路电源不应同时受到损坏。住宅小区二级负荷的供电宜采用双回线路或环网方式供电。1.1.2.4 二级负荷的设备供电应根据电源条件及负荷的重要程度采用下列供电方式之一:1)双重电源供电,在最末一级配电装置内切换;2)双重电源供电到适当的配电点互投装置后,采用专线送到用电设备或其控制装置上;3)小容量负荷可以用一路电源加不间断电源装置,或一路电源加设备自带的蓄电池组在末端实现切换。1.2 供电电源点确定的一般原则1.2.1 电源点应具备足够的供电能力,能提供合格的电能质量,以满足用户的用电需求;在选择电源点时应充分考虑各种相关因素,确保电网和用户端受电装置的安全运行。1.2.2 对多个可选的电源点,可进行技术经济比较后确定。1.2.3 根据用户的负荷性质和用电需求,确定电源点的回路数和种类。
1.1.1 根据城市地形、地貌和城市道路规划要求,就近选择电源点,由规划部门审批路径时同时确定电缆或架空方式供电。电源路径应短捷顺直,减少与道路交叉,避免近电远供、迂回供电。1.1.2 用户受电变压器总容量在600kVA及以下时,可就近接入电网公共连接点。1.1.3 用户受电变压器总容量在600kVA~5000kVA(含5000kVA)之间时,应接入电缆干线、开闭所、环网站等电网公共连接点。农村地区和非缆化城网可根据当地电网情况,T接架空电网公共连接点。1.1.4 用户受电变压器总容量在5000kVA以上应接入变电站出线间隔。对应当地电网条件限制等特殊情况,用户受电变压器总容量在5000kVA~7000kVA之间难以接入变电站出线间隔的,经技术经济比较,与用户协商后可接入电网其它公共连接点。1.2 供电电压等级确定的原则1.2.1 对用户供电电压,应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状、通道等社会资源利用效率及其发展规划等因素,经技术经济比较后确定。1.2.2 220V/380V电压等级1.2.2.1 用户单相用电设备总容量在10kW及以下时可采用低压220V供电。1.2.2.2 用户用电设备总容量在100kW及以下或用户受电容量需用变压器在50kVA及以下者,可采用低压三相四线制供电,特殊情况也可采用10kV供电。1.2.2.3 用电负荷密度较高的地区,经过技术经济比较,采用低压供电的技术经济性明显优于10kV供电时,低压供电的容量可适当提高。1.2.2.4 住宅小区中住宅楼、商业服务网点、独立供电的车库及杂物间等由小区公用变供电,在末端采用一户一表集中表箱供电。1.2.2.5 对于地下室照明、抽水、电梯、公共景观及消防等共用设施设备由小区公用变供电,计量装置宜设于独立配电室内。1.2.3 10kV电压等级1.2.3.1 用户受电变压器总容量在50kVA~8000kVA时(含8000kVA),采用10kV供电。1.2.3.2 城区或高新技术(经济)开发区的用户申请容量超过8000kVA,在进行技术经济比较,且不宜再建专用变电站的情况下,可采用10kV多回路供电,供电容量不应大于15MVA。1.2.4 非线性负荷用户对非线性负荷用户(特别是电弧炉项目、化工整流项目、电气化铁路、地铁等用户)应根据接入系统设计评审意见确定供电电压等级。
1.1.1 临时供电基建施工、市政建设、抗旱打井、防汛排涝、抢险救灾、集会演出等非永久性用电,可实施临时供电。具体供电电压等级取决于用电容量和当地的供电条件。1.2 低压电力用户用电容量的确定方法1.2.1 住宅小区内低压电力用户1.2.1.1 用电容量按以下原则确定:1)建筑面积60m2及以下的住宅,基本配置容量每户4kW;建筑面积60m2以上、100m2及以下的住宅,基本配置容量每户6kW;建筑面积100m2以上、140m2及以下的住宅,基本配置容量每户8kW;建筑面积140m2以上的住宅,每增加40m2,增配2kW;2)别墅、低密度联排高档住宅可按实际需要确定用电容量,但不应低于1)中的标准;3)住宅小区内配套办公场所可按实际需要容量确定用电容量,实际需要不明确时,可采用负荷密度法计算,负荷密度取值(60~100)W/m2,需要系数取0.7~0.8;4)住宅区内商场、店面、会所等可按实际需要容量确定用电容量,实际需要不明确时,可采用负荷密度法计算,负荷密度取值(100~120)W/m2,需要系数取0.85~0.9;5)计算低压总负荷时,不应考虑消防负荷。但当消防用电的计算有功功率大于火灾时可能同时切除的一般电力、照明负荷的计算有功功率时,计算负荷应按未切除的一般电力、照明负荷加上消防负荷计算低压总的设备容量。1.2.1.2 住宅各级负荷计算,宜采用需要系数法,需要系数可根据接在同一相电源上的户数选取,需要系数推荐值见表1。表1 需要系数推荐值同一相户数361014182225101200以上需要系数10.730.580.470.440.420.40.350.30注:1)住宅内用电设备的功率因数按0.9计算;2)变压器容量根据负荷测算结果配置,并考虑一定的配变负载率,负载率一般取0.8。1.2.2 非住宅低压电力用户非住宅小区低压电力用户用电容量即为该户接装在电能计量装置内的所有需用设备计算容量(千瓦)的总和。1.3 10kV电力用户用电容量的确定方法
1.1.1 一般规定1.1.1.1 用户办理申请用电手续时,应按相关行政(主管)部门批准的该工程建设项目建设规模、总体规划,依照本期、近期(1~5年)、远期(5年以上)等各期的用电容量确定该工程建设项目总用电容量。1.1.1.2 在总体供电方案的框架下,按照用户申请的本期和近期用电(申请)容量确定接入工程的供电方案。供电方案中所确定供电电源点的建设和接入工程,应一次性建设,并留有远期用户用电发展的余地。1.1.1.3 用户受电工程可按工程建设进度分期建设。1.1.2 10kV电力用户的用电容量10kV电力用户的用电容量即为该户接装在与10kV供电系统直接联系的所有变压器、高压电机等用电设备容量的总和。1.1.3 电力用户变压器台数和容量的确定变压器的台数和容量,应根据用户重要性程度、用电性质、用电容量和运行方式等条件综合考虑确定。1.1.3.1 住宅小区变压器台数和容量的选择为提高供电可靠性,降低线损,较大规模的住宅小区内的公用变压器应遵循小容量、多布点、靠近负荷中心的原则进行配置,小区配电站房内变压器容量和台数,应按实际需要设置。当终期容量在630kVA及以上时,宜设两台或两台以上变压器。油浸式变压器的单台容量选择最大不应超过630kVA,干式变压器的单台容量选择不宜超过800kVA。1.1.3.2 非住宅小区变压器台数的确定:1)应满足用电负荷对可靠性的要求。对于重要电力用户或有一级负荷的用户,应选择两台或多台变压器供电;2)对季节性负荷或昼夜负荷变化较大的用户,宜采用经济的运行方式,技术、经济合理时可选择两台或多台变压器供电。1.1.3.3 非住宅小区变压器容量的确定:1)装单台变压器时,其额定容量SN应能满足全部用电设备的计算负荷SC,考虑负荷发展应留有一定的容量裕度,并考虑变压器的经济运行,即SN≥(1.15~1.4)SC;2)
装有两台及以上变压器时,当断开一台,其余变压器的容量应满足全部一级负荷和二级负荷的用电;3)变电所中单台变压器(低压为0.4kV)的容量不宜大于1250kVA。当用电设备容量较大、负荷集中且运行合理时,可选用较大容量的变压器;4)柱上油浸式变压器的单台容量不应超过400kVA。预装式箱式变单台容量不应超过800kVA。1 接入工程1.1 一般规定1.1.1 接入工程的设计,应以经供电方与用户协商确定的供电方案为依据,并符合本规范的相关规定。1.1.2 接入工程建设应符合当地配电网规划要求,建设时可结合周边供电区域的负荷预测,在用户建筑物内设置公用配电站房。1.1.3 对供电可靠性要求较高或用电负荷较大的用户及繁华地区、街道狭窄地区原则上应按城市规划要求采用电缆线路接入。1.1.4 杆(塔)的选型要与城市环境相协调,杆(塔)的设计应考虑到配网发展的分支线和配电变压器的T接,并有利于带电作业。1.1.5 架空线路的接入,装设分界开关或刀闸的电杆一般应设置在电网公共连接点,杆(塔)的设计施工及与各类建筑物的安全距离应符合DL/T5220—2005规定。1.1.6 电缆管沟的修建,应按终期规模一次建设。电力电缆不应采用架空敷设。1.1.7 架空线路的双电源、三电源用户,其供电电源不宜取自同杆架设的双回路、三回路。1.2 10kV用户接入方式1.2.1 电缆进线方式:1)对变压器容量为80kVA~5000kVA(含5000kVA)的用户变电所,若采用电缆线路接入方式,应接入开闭所的10kV开关柜或配电站、环网站的10kV环网柜等电网公共连接点;2)对变压器容量为5000kVA以上的用户变电所,原则上应接入变电站的10kV开关柜。1.2.2 架空进线方式:1)对变压器容量为80kVA以上、630kVA以下的用户变电所,若采用架空线路接入方式,宜在分界杆(塔)上装设过电流闭锁型带接地保护负荷开关(简称柱上分界负荷开关);2)对变压器容量为630kVA及以上的用户变电所,应在分界杆(塔)上装设柱上断路器。接入方式典型设计方案图见附录E(资料性附录)。
1.1 0.4kV及以下用户的接入方式1.1.1 0.4kV及以下用户的接入可采用以下几种方式:1)通过10kV配电站所、箱式变的低压出线断路器,采用电缆接入;2)通过低压电缆分支箱出线断路器或熔断器采用电缆接入;3)通过低压架空线,采用架空或电缆方式接入。接入方式典型设计方案图见附录E(资料性附录)。1.1.2 0.4kV低压供电半径不宜超过250m。经核算能确保满足居民用电电压质量时,可根据实际情况适当延长低压供电半径。只有经计算负荷满载时最末端用户的电压降、以及负荷轻载时最近端用户的电压偏差均符合国家标准时,低压供电半径才可适当延长。住宅小区内的负荷,为公共服务设施供电的低压线路不应与为住宅供电的低压线路共用一路。1.1.3 低压电缆分支箱的设置和接入应符合下列规定:1)装设在用电负荷中心的位置;2)住宅楼采用经低压电缆分支箱向集中表箱放射式供电的接入方式;3)分支箱内应预留1~2个备用间隔;4)通过电缆接入时应根据现场施工条件等因素采取管、沟敷设方式,不宜直埋。进住宅单元时应设转角手井。穿越道路时应采取加固等保护措施,敷设上应避免外部环境等因素影响。1.1.4 采用架空接入的接户线应符合下列规定:1)宜采用低压交联聚乙烯铜芯绝缘导线;2)第一支持物离地面高度不高于4m,不低于3m,在主要街道不应低于3.5m,在特殊情况下最低不应低于2.5m,否则应采取加高措施;3)接户线不宜由变压器构架两侧顺线路的方向直接引出。1.2 线路走廊1.2.1 架空线路1.2.1.1 架空线路路径的选择应认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素,统筹兼顾、全面安排,做到经济合理,安全适用。1.2.1.2 配电线路的路径,应与城镇总体规划相结合,与各种管线和其他市政设施协调,线路杆(塔)位置应与城镇环境美化相适应。1.2.1.3 配电线路路径和杆位的选择在地质情况稳定、不易遭受雷击及台风袭击的地方,且应避开低洼地、易冲刷地带和影响线路安全运行的其他地段。1.2.1.4 乡镇地区配电线路路径应与道路、河道、灌渠相协调,不占或少占农田。
1.1.1.1 配电线路应避开储存易燃、易爆物的仓库区区域,配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液(气)体储罐的防火间距不应小于杆塔高度的1.5倍。1.1.1.2 10kV架空配电线路导线截面选择应规格化。1.1.1.3 新建线路应使用绝缘导线,并在适当位置装设接地线夹,变电站出线2km必须全绝缘化。1.1.1.4 绝缘导线线路应配套采取防止雷击断线的措施,绝缘水平按15kV考虑。在易遭雷击或大档距跨越的局部线路可采用钢芯铝绞线,当采用钢芯铝绞线时,绝缘水平按20kV考虑。1.1.1.5 无建筑物屏蔽的10kV绝缘线路在多雷地区应逐杆采取有效措施防止雷击断线,具体措施包括:安装带间隙氧化锌避雷器或防雷金具等。1.1.1.6 10kV架空绝缘线路除接地环外,宜对柱上变压器、柱上开关、避雷器和电缆终端的接线端子、导线线夹等进行绝缘封闭,逐步实现线路的全绝缘化。1.1.1.7 10kV架空线路一般选用12m或15m钢筋混凝土电杆。路边电杆不宜采用预应力型混凝土电杆,防止车撞脆断。1.1.1.8 10kV架空线路宜采用节能型铝合金线夹。导线承力接续宜采用对接液压型接续管,导线非承力接续宜采用液压型导线接续线夹或其他连接可靠线夹,设备连接宜采用液压型接线端子。1.1.1.9 供配电设施应实现规范化、标准化,以简化设计、施工方案,缩短建设周期,方便运行维护,降低运行维护成本。1.1.1.10 各地区在开展设计标准化的同时,应结合实际,开展差异化设计,以应对严重自然灾害和恶劣运行环境的影响:1)对主干铁路和高等级公路等重要设施的跨越应采用独立耐张段;2)通过覆冰地区的重要线路应采取防冰措施;3)沿海、盐雾地区应采用耐腐蚀导、地线,土壤腐蚀严重地区应采用铜质材料接地网。1.1.1.11 架空线路的设计(线间距离、排列方式等)、施工(杆上配电设备的安装)要为实施配电网的的不停电作业创造条件。1.1.1.12 低压配电线路宜采用JKYJ系列交联聚乙烯铜芯绝缘导线,其截面不得小于10mm2。1.1.2 电缆线路1.1.2.1 电缆的路径选择,应符合下列规定:1)应避免电缆遭受机械性外力、过热、腐蚀等危害;2)满足安全要求条件下,应保证电缆路径最短;3)应便于敷设、维护;4)避开将要挖掘施工的地方。
1.1.1.1 电缆线路路径应与城市总体规划相结合,应与各种管线和其他市政设施统一安排,且应征得城市规划部门认可。1.1.1.2 电缆敷设路径应综合考虑路径长度、施工、运行和维修方便等因素,统筹兼顾,做到经济合理,安全适用。1.1.1.3 供敷设电缆用的土建设施宜按电网远景规划并预留适当裕度一次建成。1.1.1.4 供敷设电缆用的地下设施或直埋敷设的电缆不应平行设于其他管线的正上方或正下方。1.1.1.5 在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中,不得布置热力管道,严禁有易燃气体或易燃液体的管道穿越。1.1.1.6 电缆与电缆、管道、道路、构筑物等之间的容许最小距离,应符合《电力电缆工程设计规范》GB50217的规定。1.1.1.7 电缆敷设方式的选择,应视工程条件、环境特点和电缆类型、数量等因素,以及满足运行可靠、便于维护和技术经济合理的原则来选择。1.1.1.8 电缆直埋敷设方式的选择,应符合下列规定:1)同一通路少于6根的10kV及以下电力电缆,在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段,宜采用直埋;在城镇人行道下较易翻修情况或道路边缘,也可采用直埋;2)厂区内地下管网较多的地段,可能有熔化金属、高温液体溢出的场所,待开发有较频繁开挖的地方,不宜用直埋;3)在化学腐蚀或杂散电流腐蚀的土壤范围内,不得采用直埋。1.1.1.9 电缆穿管敷设方式的选择,应符合下列规定:1)在有爆炸危险场所明敷的电缆,露出地坪上需加以保护的电缆,以及地下电缆与公路、铁道交叉时,应采用穿管;2)地下电缆通过构筑物、建筑物、广场的区段,以及电缆敷设在规划中将作为道路的地段,宜采用穿管;3)在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多时,可采用穿管。1.1.1.10 下列场所宜采用浅槽敷设方式:1)地下水位较高的地方;2)通道中电力电缆数量较少,且在不经常有载重车通过的户外配电装置等场所。1.1.1.11 电缆沟敷设方式的选择,应符合下列规定:1)在化学腐蚀液体或高温熔化金属溢流的场所,或在载重车辆频繁经过的地段,不得采用电缆沟;2)经常有工业水溢流、可燃粉尘弥漫的厂房内,不应采用电缆沟;3)在厂区、建筑物内地下电缆数量较多但不需要采用隧道,城镇人行道开挖不便且电缆需分期敷设,同时不属于上述情况时,宜采用电缆沟;4)有防爆、防火要求的明敷电缆,应采用埋砂敷设的电缆沟。
1.1.1.1 电缆隧道敷设方式的选择,应符合下列规定:1)同一通道的地下电缆数量多,电缆沟不足以容纳时应采用隧道;2)同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水流溢的场所,以及穿越公路、铁道等地段,采用隧道;3)受城镇地下通道条件限制或交通流量较大的道路下,与较多电缆沿同一路径有非高温的水、气和通讯电缆管线共同配置时,可在公用性隧道中敷设电缆。1.1.1.2 垂直走向的电缆,宜沿墙、柱敷设;当数量较多时,应采用竖井。1.1.1.3 电缆数量较多的控制室、继电保护室等处,宜在其下部设置电缆夹层。电缆数量较少时,也可采用有活动盖板的电缆层。1.1.1.4 通过河流、水库的电缆,无条件利用桥梁、堤坝敷设时,可采取水下敷设。1.1.1.5 为了便于日常管理,电缆拐弯处、中间接头处宜设置相应的电子标识器或其它标识。1.1.1.6 各种电缆敷设方式的建设标准应符合GB50217的规定。1.1.1.7 供敷设电缆用的土建设施应按GB50217的规定做好防火措施。1.2 接入工程主要设备材料选型1.2.1 柱上断路器1.2.1.1 柱上断路器一般采用真空或SF6灭弧,具有开断短路电流的功能,可带负荷操作,可作馈线分支和用户进户装置使用。1.2.1.2 结构应优先采用金属封闭的箱式,箱体采用不锈钢板,采用熔接氩弧焊接或激光焊接,并进行防锈处理,保证寿命达20年以上。1.2.1.3 SF6气体年泄露率1‰以下。1.2.1.4 开断额定电流次数400次以上,额定热稳定电流达20kA/3s。1.2.1.5 应有明显的、易观察的分、合闸位置指示器,且带有动作计数器。1.2.2 柱上分界负荷开关1.2.2.1 柱上分界负荷开关一般采用真空灭弧室或SF6灭弧室,具有开断接地故障电流和隔离短路电流的功能,可带负荷操作,负荷开关的操作机构上应有明显的、易观察的分、合闸位置指示器,可作用户进户分界装置使用。1.2.2.2 开断额定电流次数400次以上,额定热稳定电流达20kA/3s;操动机构的二次回路及元件应耐受工频试验电压2kV/1min。
1.1.1.1 SF6气体年泄露率1‰以下,壳体应具备防止锈蚀的有效措施,壳体防护等级不得低于GB4208规定的IP54。1.1.1.2 操动机构宜采用免维护。操动机构应能够进行电动或手动储能合闸、分闸操作。操动机构应具有防跳跃装置。1.1.1.3 分界负荷开关本体的两侧各配置电压互感器。1.1.1.4 控制器的控制逻辑应正确无误,具有耐湿热性能试验和抗干扰能力。1.1.2 SF6气体绝缘环网柜1.1.2.1 SF6气体的年泄漏率低于1‰,环网柜要求做到30年免维护。1.1.2.2 母线及馈出均绝缘封闭且配备带电显示器、接地和短路故障指示器、带电闭锁接地装置。1.1.2.3 环网柜应通过内部燃弧试验,环网柜的各隔室之间,应满足正常使用条件和限制隔室内部电弧影响的要求,断路器(负荷开关)室、母线室和电缆室的均设有排气通道和泄压装置。1.1.2.4 应采用三工位开关,有效防止误操作,同时应具有可视性接地功能,每个环网单元应具有可靠的“五防”功能。1.1.2.5 环网柜应有电动操作功能,并且预留配网自动化通信接口。1.1.2.6 负荷开关--熔断器组合电器的转移电流不小于1700A,机械操作寿命不小于2000次。一次带电部分防护等级达到GB4208规定的IP67要求。1.1.2.7 当采用负荷开关--熔断器组合电器时,干式变压器单台容量不应大于1000kVA;油浸式变压器单台容量不大于630kVA。1.1.3 10kV户外隔离开关1.1.3.1 每组隔离开关应为三相式,由三个独立的单相组成。隔离开关的全部绝缘子均应是高质量的实芯支柱绝缘子。1.1.3.2 隔离开关额定电流为630A,额定短时耐受电流20kA/3s,额定峰值耐受电流为50kA。1.1.3.3 本体及其所配的螺栓,螺母及垫片全部采用热镀锌工艺或不锈钢材料。转动部位采用密封处理,以确保润滑系统不受灰尘污染。1.1.3.4 隔离开关触头应设计成在正常变化范围内,其接触压力保持不变。触指应具有足够的压力。
1.1.1.1 主接线端子板与线夹间接触表面的金属层应相同。如采用不同金属接触,为防止电化腐蚀,应采取金属复层或其他措施。1.1.1.2 隔离开关的机械寿命应不少于2000次分合操作。1.1.1.3 与电缆头或导线连接的端子截面除应满足额定电流外,连同支持绝缘子均应能承受隔离开关的峰值耐受电流和短时耐受电流。1.1.2 10kV跌落式熔断器1.1.2.1 熔件应有多种规格可供选择,以满足不同配合需要。外绝缘可采用瓷绝缘或复合绝缘。1.1.2.2 熔断器上部接线端子采取螺栓固定,螺母可旋转型式,推退带动压线板,具备带电作业拆接引线条件。1.1.2.3 熔断器应有良好的机械稳定性,应能承受500连续合分操作。1.1.2.4 熔断器的结构必须保证安装后,熔管与铅垂线夹角为15°~30°,熔丝器动作后应自动跌落到正常位置。熔丝应防止电流的热冲击、震动及老化等。1.1.2.5 断体承受不小于60N的净拉力;当熔体采用低熔点合金时,应采取防止热延伸的措施。1.1.2.6 采用向下排气结构,避免游离气体对线路造成威胁。1.1.3 10kV电缆1.1.3.1 10kV电压等级应选用三芯统包型交联绝缘铜芯电力电缆。1.1.3.2 根据使用环境可采用防水外护套、阻燃型,电缆线路的土建设施如不能有效保护电缆时,应选用铠装电缆。1.1.3.3 单芯电缆的金属护套应满足线路单相接地的通流容量。1.1.3.4 三相统包电缆的金属电力电缆载流量的计算和选取应结合敷设环境统筹考虑,应考虑不同环境温度、不同管材热阻系数、不同土壤热阻系数及多根电缆并行敷设时等各种载流量校正系数来综合计算。1.1.3.5 除根据不同的供电负荷和电压损失进行选择后,还应综合考虑温升、热稳定、安全和经济运行等因素。1.1.3.6 电缆截面的确定为便于电缆网的运行维护和故障抢修,电缆截面选择应规范、统一,力求简化并满足规划、设计要求。主干线电缆推荐采用400mm2、300mm2、240mm2、185mm2,分支线路电缆截面不宜小于95mm2
,临时线路电缆截面不宜小于50mm2。1.1.1 0.4kV电缆1.1.1.1 0.4kV电缆应采用交联绝缘电缆。1.1.1.2 0.4kV低压电缆及单元接户线、住宅进户线截面推荐采用240mm2、150mm2、95mm2、50mm2、35mm2、25mm2、16mm2。1.1.1.3 配电站房出线电缆截面不应小于35mm2,分支箱出线电缆截面不应小于25mm2(只有单户可以采用16mm2)。1.1.2 10kV冷缩式电缆附件1.1.2.1 导体运行温度:长期运行温度90℃;短路时温度250℃,持续时间不超过5s。1.1.2.2 电缆附件应力锥部件应通过一定的过盈量来保证附件与电缆的界面有足够的握紧压力,防止沿界面放电。1.1.2.3 绝缘部分和应力控制部件一体注橡成型,两者之间无间隙。附件应具有优良的弹性密封防潮性能。1.1.2.4 电缆中间接头应有良好的机械强度。电缆中间接头安装时,应采取多层密封,必须独立设置线芯绝缘密封、内护套密封和护套密封。1.1.2.5 冷缩中间接头的扩张率应不小于100%,保证持久的径向压力、安全的密封性能、防水性能。1.1.3 低压电缆分支箱1.1.3.1 低压电缆分支箱外壳应优先采用敷铝锌钢板、不锈钢板、强化树脂材料,钢板厚度不小于2.0mm,户外型箱体防护等级不低于GB4208规定的IP33要求,户内型箱体防护等级不低于GB4208规定的IP30要求。1.1.3.2 低压电缆分支箱应优先采用全绝缘的母线系统。进出线采用塑壳断路器或绝缘封闭条形刀熔开关保护,具备下进线和侧进线功能。1.1.3.3 低压电缆分支箱应为元件模块组装、框架组装结构。1.1.4 架空导线1.1.4.1 中低压架空配电线路宜采用绝缘导线。
1.1.1.1 中压架空配电线路导线截面选择应规格化,推荐采用50mm2、95mm2、150mm2、240mm2等导线截面;主干线的通流量应与变电站、开闭所出线、开关柜的载流量相匹配;A、B类供电区主干线截面采用240mm2,C类供电区主干线截面不小于120mm2,分支线截面不小于120mm2。1.1.1.2 低压配电线路其接户线采用铜芯绝缘导线,截面不得小于10mm2。1.1.2 杆塔1.1.2.1 A、B类供电区宜采用15米杆塔,跨越城市道路等地方可采用铁塔、钢管杆或其他塔型;C、D类供电区杆塔不宜低于12米。1.1.2.2 城市配电线路原则上不采用带拉线的杆塔,转角杆、耐张杆选用钢管杆或窄基塔,小转角杆、直线杆可选用水泥电杆。杆塔的选型要与城市环境相协调。1.1.2.3 农村10kV配电线路可采用水泥杆。转角、耐张水泥杆加装拉线装置,个别经济发展较快乡镇、障碍物多、电力通道拥挤时,可适量使用铁塔或钢管杆(塔)。1.1.2.4 低压线路一般采用不低于12m的水泥电杆。1.1.3 变电站10kV专线间隔通过电力系统变电站10kV专线间隔接入的用户,其接入间隔的建设标准应符合该变电站的建设要求,间隔设置原则上应采用与变电站现有设备相同型号、相同厂家产品,各元件应按系统短路容量进行校验。2 受电工程2.1 一般规定2.1.1 受电工程设计,应经供电方与用户协商确定的供电方案为依据,并按照国家标准、行业标准和本规范的相关规定进行。2.1.2 防止在电网停电时用户自备电源向电网倒送电,用户端应配备自动或手动转换开关,实现自备电源和电网之间的闭锁和互投。2.1.3 受电变压器容量在315kVA及以上的永久性用电用户一般采用高供高量方式;受电变压器容量在315kVA以下的电力用户可采用高供低量方式。2.2 电气主接线及运行方式的确定2.2.1 确定电气主接线的基本原则:
1)根据进出线回路数、设备特点及负荷性质等条件确定。2)满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。3)在满足可靠性要求的条件下,宜减少电压等级和简化接线。1.1.1 用户电气电气主接线1.1.1.1 用户电气主接线的主要形式有:桥形接线、单母线、单母线分段、双母线、线路变压器组。1.1.1.2 具有10kV双重电源供电的一级负荷用户,应采用单母线分段接线,装设两台及以上变压器。当用电容量在500kVA及以下时,10kV可采用单母线接线,0.4kV侧应采用单母线分段接线。1.1.1.3 具有两回线路10kV供电的二级负荷用户,宜采用单母线分段或线路变压器组接线。当装设两台及以上变压器,0.4kV侧应采用单母线分段接线。1.1.1.4 单回线路供电的三级负荷用户,其电气主接线,采用单母线或线路变压器组接线。1.1.2 一、二级负荷的用户运行方式1.1.2.1 一级负荷用户可采用以下运行方式:1)两回及以上进线同时运行互为备用;2)一回进线主供、另一回进线热备用。1.1.2.2 二级负荷用户可采用以下运行方式:1)两回及以上进线同时运行;2)一回进线主供、另一回进线冷备用。1.1.3 不允许出现10kV侧合环运行的方式。1.1.4 住宅小区受电工程典型设计方案见附录F(资料性附录)。1.2 一般技术要求1.2.1 电能质量1.2.1.1 供电电压允许偏差在电力系统正常状况下,供电企业供到用户受电端的供电电压允许偏差为:1)10kV及以下三相供电的,为额定值的±7%;2)220V单相供电的,为额定值的+7%,-10%。1.2.1.2 非线性负荷设备的主要种类:1)换流和整流装置,包括电气化铁路、电车整流装置、动力蓄电池用的充电设备等;2)冶金部门的轧钢机、感应炉和电弧炉;3)电解槽和电解化工设备;
4)大容量电弧焊机;5)变频装置;6)其他大容量冲击设备的非线性负荷。1.1.1.1 非线性负荷的大用户应委托有资质的专业机构出具非线性负荷设备接入电网的电能质量评估报告(其中大容量非线性用户,须提供省级及以上专业机构出具的电能质量评估报告),其他电压等级由当地电力部门自行负责确认。1.1.1.2 谐波限值用户负荷注入公用电网连接点的谐波电压限值及谐波电流允许值应符合GB/T14549国家标准的限值。1.1.1.3 电压波动和闪变的允许值用户的冲击性负荷产生的电压波动允许值,应符合GB12326国家标准的限值。1.1.1.4 按照“谁污染、谁治理”、“同步设计、同步施工、同步投运、同步达标”的原则,在供电方案中,明确要求用户应采取治理污染电能质量措施并应达到国家标准。1.1.2 无功补偿1.1.2.1 无功电力应分层分区、就地平衡,100kVA及以上10kV供电的电力用户,在高峰负荷时的功率因数不宜低于0.95:其他电力用户和大、中型电力排灌站、趸购转售电企业,功率因数不宜低于0.90;农业用电用功率因素不宜低于0.85。1.1.2.2 配电变压器无功补偿控制装置应以电压为约束条件,根据无功功率(或无功电流)进行分组自动投切,无投切振荡,无补偿呆区,防止在低谷负荷时向系统倒送无功。1.1.2.3 电容器的安装容量,应根据用户的自然功率因数计算后确定。当不具备设计计算条件时,按照变压器容量的20%~30%确定。1.1.2.4 10kV侧每段母线的电容器装置,不宜装设在同一电容器室内。1.1.2.5 0.4kV~10kV电容器应装设抑制谐波或涌流的装置。1.1.2.6 低功率因数的配电站(室)、箱式变压器和杆上变压器应在低压侧集中安装可自动投切的电容补偿,变压器低压侧按照配变容量的20%~30%安装。1.1.2.7 无功补偿装置一般设置在变压器低压侧,采用成套装置。1.1.2.8 在三相不平衡的居民住宅及其它场所,宜采用分相补偿或混合补偿方式。当采用混合补偿时,分相补偿容量不小于总补偿容量的30%。1.1.2.9 0.4kV电容器装置采用半导体开关电器、复合开关电器,或采用干式智能电容器,具有过零自动投切功能的分相补偿或混合补偿方式,并应符合DL/T842的规定。
1.1.1 继电保护1.1.1.1 继电保护设置的基本原则:1)用户变电所中的电力设备和线路,应装设反应短路故障和异常运行的继电保护和安全自动装置,满足可靠性、选择性、灵敏性和速动性的要求;2)用户变电所中的电力设备和线路的继电保护应有主保护、后备保护和异常运行保护,必要时可增设辅助保护;3)10kV断路器柜宜采用数字型继电保护装置。1.1.1.2 保护方式配置1)继电保护和自动装置的设置应符合GB/T50062、GB14285的规定。2)10kV进线装设速断或延时速断﹑过电流保护。对小电阻接地系统,宜装设零序方向保护。1.1.1.3 主变压器保护的配置应符合下列规定:1)容量在400kVA及以上车间内油浸变压器和800kVA及以上油浸变压器,均应装设瓦斯保护。其余非电量保护按照变压器厂家要求配置;2)干式变压器应采用超温保护。3)电压在10kV及以下、容量在10000kVA及以下的变压器,采用电流速断保护和过电流保护分别做为变压器主保护和后备保护。1.1.2 电能计量1.1.2.1 电能计量点电能计量点应设置在供电设施与受电设施的产权分界处。如产权分界处不适宜装设计量装置的,对专线供电的10kV用户,可在供电变压器出口装表计量;对公用线路供电的10kV用户,可在用户受电装置的0.4kV侧计量。当电能计量装置不安装在产权分界处时,线路损耗须由产权所有者负担;当电能计量装置不安装在产权分界处且供电方式由高供高量改成高供低量时,线路与变压器损耗的有功与无功电量均须由产权所有者负担。在计算用户基本电费(按最大需量计收时)、电度电费及功率因数调整电费时,应将上述损耗电量计算在内。1.1.2.2 电能计量方式1)低压单相供电的用户,负荷电流为60A及以下时,电能计量装置接线宜采用直接接入式;负荷电流为60A以上时,宜采用经电流互感器接入式。低压三相供电的用户,负荷电流为40A及以下时,电能计量装置接线宜采用直接接入式;负荷电流为40A以上时,宜采用经电流互感器接入式;2)10kV供电的用户,宜在高压侧计量。但对10kV供电的永久性用电受电变压器容量在315kVA以下(不含315kVA)或临时用电受电变压器容量在500kVA以下(不含500kVA),10kV侧计量确有困难的,可在低压侧计量,即采用高供低量方式;3)有两路及以上线路分别来自不同供电点或有多个受电点的用户,应分别装设电能计量装置;4)用户一个受电点内不同电价类别的用电,应分别装设计费电能计量装置。但在用户受电点内难以按电价类别分别装设用电计量装置时,经批准可装设总的用电计量装置,然后按其不同电价类别的用电设备容量的比例或实际可能的用电量,确定不同电价类别用电量的比例或定量进行计算,分别计价;5)送、受电量的地方电网和有自备电厂的用户,应在并网点上装设送、受电电能计量装置。1.1.2.3 电能计量装置的接线方式
接入中性点绝缘系统的电能计量装置,应采用三相三线接线方式,其电流互感器二次绕组与电能表之间应采用四线连接;接入中性点非绝缘系统的电能计量装置,应采用三相四线接线方式,其电流互感器二次绕组与电能表之间应采用六线连接。电能计量装置的配置、设计及技术要求见附录C(规范性附录)。1.1.1 用电信息采集终端:1.1.1.1 专变受电设施应装设用电信息采集终端设备,且必须满足应控负荷及控制轮次或监视负荷的需要。1.1.1.2 综合配电箱和住宅小区内配电站房的低压柜,应根据线损管理的要求在电气低压侧安装用电信息采集终端,用电信息采集终端应符合当地供电部门有关关口计量技术要求。1.1.1.3 用电信息采集终端安装规范的要求见附录C(规范性附录)。1.1.2 用户应急电源1.1.2.1 应急电源配置原则依据《供电营业规则》的规定,用户需要备用、应急电源时,供电企业应按其负荷重要性、用电容量和供电的可能性,与用户协商确定。用户重要负荷的应急电源,可由供电企业提供,也可由用户自备。遇有下列情况之一者,应急电源应由用户自备:1)在电力系统瓦解或不可抗力造成供电中断时,仍需保证供电的;2)用户自备电源比从电力系统供给更为经济合理的;3)重要电力用户应配置自备应急电源;4)一级负荷的用户应增设自备应急电源,二级负荷的在市电没有提供应急电源的情况下用户应配置自备应急电源。供电企业向有重要负荷的用户提供的应急电源,应符合独立电源的条件。有重要负荷的用户在取得供电企业供给的应急电源的同时,还应有非电性质的保安措施,以满足安全的需要。1.1.2.2 自备应急电源配置1)自备应急电源配置的一般原则为:自备应急电源配置容量标准必须达到重要负荷的120%;自备应急电源启动时间应满足安全要求;自备应急电源与电网电源之间应装设可靠的电气或机械闭锁装置,防止倒送电。2)自备应急电源的种类包括:独立于正常电源的发电机组、UPS不间断供应电源、蓄电池、干电池和其它新型自备应急电源技术(设备)。3)自备应急电源的选择,当允许中断供电时间为15秒以上的供电,可选用快速自启动的发电机组;当允许中断供电时间为毫秒级的供电,可选用蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。4)自备应急电源工作的时间应按用户生产技术上要求的停车时间考虑。当与自动启动的发电机组配合使用时,不宜少于10分钟。1.1.2.3 自动投入装置1)应急电源自动投入装置,应具有保护动作及手动分闸闭锁的功能。2)10kV侧进线断路器处,不宜装设自动投入装置。3)0.4kV侧,采用具有故障闭锁的“自投不自复”﹑“手投手复”的切换方式,不采用“自投自复”的切换方式。
4)一级负荷用户,宜在变压器低压侧的分段开关处,装设自动投入装置。其它负荷性质用户,不宜装设自动投入装置。1.1.1 通信和调度1.1.1.1 10kV及以下供电、用电容量不足8000kVA且有调度关系的用户,可利用电能量采集系统采集用户端的电流、电压及负荷等相关信息,配置专用通讯市话与调度部门进行联络。1.1.1.2 其他用户应配置专用通讯市话与当地供电公司进行联络。1.1.1.3 需要实行电力调度管理的用户:1)受电电压在10kV及以上的专线供电用户;2)有多电源供电、受电装置的容量较大且内部接线复杂的用户;3)有两回路及以上线路供电,并有并路倒闸操作的用户;4)有自备电厂并网的用户;5)重要用户或对供电质量有特殊要求的用户等。1.2 受电装置选型1.2.1 变压器1.2.1.1 变压器的选用应符合GB20052中“配电变压器目标能效限定值”的规定,采用节能环保型、低损耗、低噪音的电力变压器(如非晶合金变压器、卷铁芯变压器等)。1.2.1.2 变压器的接线组别为D,ynll。1.2.1.3 民用建筑内部有特殊防火要求的场所应选用干式变压器。1.2.1.4 柱上油浸式变压器的单台容量不应超过400kVA。1.2.1.5 配电站房应优先采用环保、安全可靠性高、便于维护的干式变压器。1.2.2 SF6空气绝缘环网柜1.2.2.1 SF6气体的年泄漏率低于1‰,要求做到30年免维护。1.2.2.2 母线及馈出配备带电显示器、接地和短路故障指示器、带电闭锁接地装置。1.2.2.3 应采用三工位开关,有效防止误操作,同时应具有可视性接地功能,每个环网单元应配备故障指示器。1.2.2.4 环网柜开关本体应采用2mm厚不锈钢,防护等级达到GB4208规定的IP67要求。1.2.2.5 环网柜宜有电动操作功能,操作电源为DC24V或DC48V。
1.1.1.1 负荷开关--熔断器组合电器的转移电流不小于1700A,机械操作寿命不小于2000次。当采用负荷开关--熔断器组合电器保护变压器时,干式变压器单台容量不应大于1000kVA;油浸式变压器单台容量不大于630kVA。1.1.1.2 额定短时耐受电流及持续时间(有效值)大于20kA/3s。1.1.1.3 环网单元应具备可扩展性,便于扩展。1.1.2 10kV交流金属封闭开关设备(以下简称10kV开关设备)1.1.2.1 10kV开关设备应选用具备经国家认定的质量监督机构进行型式试验(合格)的制造商的产品。1.1.2.2 大型开闭所或供电负荷较大的馈线,宜优先采用金属铠装移开式开关设备,采用本体与操动机构一体化的真空断路器,二次保护采用数字式继电保护装置。1.1.2.3 用户变电所宜采用金属封闭铠装开关设备,柜内应配置安全、可靠、性能先进、质量优良的真空断路器、SF6断路器、负荷开关--熔断器组合电器,其中负荷开关的选择应符合本规定第7.4.2条的规定。1.1.2.4 10kV开关设备应具有完善“五防”联锁功能,负荷开关设备采用三工位开关,有效防止误操作,并配置故障指示器。1.1.2.5 10kV开关设备应具有电动操作功能,并预留通讯接口。1.1.2.6 10kV开关设备要求免维护,电气操作寿命不小于2000次,断路器机械操作寿命不小于10000次。1.1.2.7 防护等级不低于GB4208中IP4X规定,移开式开关柜柜门打开时防护等级达到IP2X或以上。1.1.3 低压成套开关设备的选型(以下简称低压开关设备)1.1.3.1 低压成套开关设备应具有中国质量认证中心颁发“CCC”证书,并且证书在有效期内。1.1.3.2 低压开关设备宜选用分立元件拼装式产品。开关设备型式可采用抽出式、固定式或固定插拨式,防护等级不低于GB4208中IP30规定。1.1.3.3 低压抽出式开关柜的框架应优先采用敷铝锌钢板,钢板厚度不小于2.0mm。各种大小抽出单元的机械联锁机构应符合标准,有明显的工作、试验、抽出、隔离等位置。相同规格的抽屉具有良好的互换性。1.1.3.4 低压进线总开关和分段开关(额定电流1000A以上)宜采用框架式空气断路器,并具有微处理器的电子式控制器,低压分路可采用塑壳断路器。
1.1.1.1 大型开闭所和用户重要变电所宜采用智能断路器,具有微处理器的电子式控制器,该控制器可以在线整定,具有中文人机界面,能测量电流、电压等参数,具备“四遥”功能。1.1.1.2 在三相不平衡的负荷,低压补偿柜宜采用分相补偿或混合补偿方式。当采用混合补偿时,分相补偿容量不小于总补偿容量的30%。1.1.2 预装箱式变电站(以下简称欧式箱变)1.1.2.1 欧式箱变中采用的配电变压器应符合7.4.1条的要求。1.1.2.2 欧式箱变应优先选择紧凑型、全密封、全绝缘结构。外壳应满足正常户外使用条件,优先选择不锈钢或防腐外壳材料。箱体应有安全可靠的防护性能,防护等级不低于GB4208中IP33要求。1.1.2.3 箱变应能够安全而且方便地进行正常的操作、检修和维护;外观应美观并尽量与周边环境相适应,具有良好的视觉效果。1.1.2.4 10kV单元可根据实际需要配置,宜采用2~3单元,进出线均应配备带电显示器、故障指示器。1.1.2.5 高压室可装设可空气绝缘环网开关、SF6气体绝缘环网开关。环网柜宜优先采用SF6气体绝缘环网开关,真正做到免维护。其主要参数应满足气体绝缘环网柜(6.5.3)的要求。1.1.2.6 箱变低压总开关宜采用框架式空气断路器,操作寿命应能达5000次,并具有微处理器的电子式控制器,四段保护;低压出线开关采用塑壳断路器,三段保护,电气寿命达5000次以上。1.1.2.7 箱变内宜装设无功补偿装置。1.1.3 组合式变电站(以下简称美式箱变)1.1.3.1 美式箱变中采用的配电变压器应符合7.4.1的要求。1.1.3.2 外壳防护等级应不低于GB4208中的IP33规定。1.1.3.3 美式箱变的10kV侧宜采用三工位负荷开关(环网型)或二工位负荷开关(终端型),变压器带两级熔断器保护。宜配置肘形全绝缘氧化锌避雷器,可带负荷拨插的肘形绝缘头(额定电流200A)。进出线电缆头处均应配备带电显示器、故障指示器。1.1.3.4 低压可设置总开关,配框架式空气断路器仿,四段保护;低压馈出回路出线数一般配置4~6路,采用塑壳断路器,塑壳断路器有过载及短路保护、电流值可调。调整其保护定值,使低压系统中发生短路故障下优先于高压熔断器动作,三段保护,电气寿命选5000次以上。1.1.3.5 箱变内应装设无功补偿装置。
1.1.1 居民用电集中装表电能计量箱1.1.1.1 居民住宅用电宜采用一户一表计量方式。1.1.1.2 多层表箱宜集中安装在1层至2层的电表间、楼道间或竖井内,楼道间或竖井内装表空间应根据当地供电部门对计量表箱、低压电缆分支箱、电缆进出线桥架的安装要求及集中表位数量,在表箱前预留不小于0.8m的操作维护距离。高层住宅宜3层集中装表,高层小户型可集中装表,表箱的安装和维护空间参照多层表箱预留。1.1.1.3 单户住宅(含别墅)用电,应采用单户表箱。表箱宜安装在户外,便于抄表和维护,应具有防雨和防阳光直射计量表计等防护措施,以减少表计的故障发生,延长表计的使用年限。1.1.1.4 导线保护管应进入表箱内,保护导线不受损坏。1.1.1.5 表箱之间供电电源,可通过加装低压电缆分支箱方式连接,不允许在表箱之间串接。1.1.1.6 其它的技术要求见附录F(资料性附录)。1.2 电房选址要求1.2.1 市领导机关、防灾救灾、电力调度、交通指挥、电信枢纽、广播、电视、气象、金融、计算机信息、医疗等重要建筑和生命线工程的设计,要确保在城市超设防标准情况下的应急防涝排涝能力;其变配电所用房、备用发电机房应设置在地面一层及一层以上(高于防涝用地高程)。1.2.2 开闭所、配电站(室)、环网站等10kV公共网络干线节点设备应设置在地面一层及一层以上(高于防涝用地高程)便于线路进出的地方,并结合配网规划及用户管综规划安排。1.2.3 高层建筑变配电用房、备用发电机房条件许可情况下,也应尽量设置在地面一层或一层以上。1.2.4 一般建筑物地下室的变配电所、发电机房等设备用房不得设置在地下二层以下。1.2.5 当配电站房位于地下一层时,配电站房所在平面应高于地下一层的正常标高,电缆进出口管道应按规范的工艺进行封堵,外部进出通风口应高于防涝用地高程,配站房门应采用防水的密封门,并做好地面防水、排水及防潮措施。1.2.6 配电站房做好地面防水、排水及防潮措施,配电房净高宜达到3.9m。1.2.7 低洼地带设置在地面以上的供配电设施,应按防涝用地高程安装基础,防止洪水淹没供配电设施。1.2.8 住宅小区内的供配电设施选址和设计应满足噪音等环保方面要求,建设在主体建筑内时应与居民住宅相隔一层高。若无法满足要求,变压器室内应有降噪措施。2 工程检验
1.1 中间检查1.1.1 为保障电网及用户的安全,在用户业扩工程建设过程中,用户应会同供电企业开展中间检查。1.1.2 中间检查项目应根据审查同意的设计方案进行,检查的内容一般包括:电杆、铁塔基坑、电缆管沟、电缆头的制作、电缆中间头的制作、接地装置的埋设、暗敷管线、配电站房土建工程等隐蔽工程部分。1.2 交接试验1.2.1 用户的业扩工程在送电之前应当开展交接试验,并经试验合格方可送电。1.2.2 用户业扩工程送电前需做的交接试验项目:变压器、电流互感器、电压互感器、断路器、隔离开关、负荷开关及高压熔断器、10kV开关柜、套管、电力电缆线路、电容器、避雷器、母线、二次回路、1kV及以下的配电装置和电力布线、1kV以上的架空电力线路、接地装置。1.2.3 用户业扩工程交接试验项目的合格参考值见附录D(规范性附录)。1.2.4 10kV的电气设备和布线系统及继电保护系统的交接试验,必须符合国家标准GB50150的规定。1.3 竣工检验1.3.1 为保障电网及用户的安全,接电前用户应提供文件和资料,并接受竣工检验。1.3.2 供电企业对用户进行竣工检验的文件和资料一般包括:工程竣工图及说明、电气试验及保护整定调试记录、安全用具的试验报告、隐蔽工程的施工及试验记录、运行管理的有关规定和制度、值班人员名单及资格、供电企业认为其他必要的资料和记录。1.3.3 供电企业对用户接入工程、受电工程的竣工检验应当符合GB50150、GB50169、GB50168、GB50171、GB50172、GB50173、GBJ147、GBJ148、GBJ149、JGJ16等国家和行业的标准。
AA附 录 A(资料性附录)本规范用词说明A.0.1为便于在执行本规范条文时,对要求严格程度不同的用词说明如下:1表示很严格,非这样做不可的用词:正面词一般采用“必须”;反面词一般采用“严禁”。2表示严格,在正常情况下均应这样做的用词:正面词一般采用“应”;反面词一般采用“不应”或“不得”。3表示允许稍有选择,在条件许可时首先应这样做的用词:正面词一般采用“宜”或“一般”;反面词一般采用“不宜”。4表示一般情况下均应这样做,但硬性规定这样做有困难时,采用“应尽量”。5表示允许有选择,在一定条件下可以这样做的,采用“可”。A.0.2条文中必须按指定的标准﹑规范或其它有关规定执行的写法为“按……执行”或“符合……要求”。非必须按所指的标准﹑规范或其它规定执行的写法为“参照……”。
AA附 录 A(规范性附录)表A.1 福建省重要电力用户重要等级分类表序号用户分类规模等级或负荷用途重要等级1党政机关(党委、政府、人大、政协、纪委等)办公场所省委、省政府特级其他省级党政机关一级地市级党政机关二级2省高级人民法院(审判机关)省级二级3电力调度中心国家及省级一级市、县级二级4重要水利大坝库容在1亿方以上的一级库容在1000万方-1亿方的二级5重要的防汛防洪闸门、排涝站 二级6供水省、市二级7地震监测指挥、预报中心国家级、省级一级8气象监测指挥、预报中心国家级、省级一级市级二级9防汛、防灾等监测指挥、预报中心国家级、省级一级市、县级二级10信息中心、证交中心国家级一级省、市级二级11金融中心省级一级市级二级12消防(含森林防火)指挥中心省级二级13交通指挥中心省级二级14公安监控、指挥中心省级一级市级二级15机场 一级
16轨道交通枢纽、铁路枢纽站、铁路调度中心、主干电气化铁路 一级电气化铁路支线牵引站 二级17广播电台、电视台、枢纽通讯(传输)中心国家级特级省级一级市、县级二级18新闻发布中心中央驻闽机构、省级二级19监狱重要监狱一级一般监狱二级20旅游饭店五星级及以上旅游饭店二级21会堂、国宾馆、国际会议中心省级二级22重要科研院所、带有涉及公共安全重要实验室的高校或电力用户带有重要实验室用电二级23医院三级甲等一级二级及以上带有手术抢救重症监护等涉及生命安全的用电负荷。省级疾病预防控制中心二级24煤矿六万吨以上二级25非煤矿山井下非煤矿山、有淹没危险的露天采矿场二级26石油 以客户申请为依据27冶金 以客户申请为依据28化工(含危险化学品生产、存储)大型I、II类石化企业以客户申请为依据29港口码头大型以客户申请为依据30外国驻闽使领馆 以客户申请为依据31剧场、电影院、体育场馆大型剧场、电影院、体育场馆以客户申请为依据32商场、超市大型商场及超市以客户申请为依据33国防、军队、军工、人防、特殊交通隧道及涉及国家保密等单位或机构以客户申请为依据
说明:国防、军队、军工、人防、特殊交通隧道及涉及国家保密等单位或机构因直接涉及国家安全,且带有军事机密,因此建议依据用户申报认定重要等级。A
AA附 录 A(规范性附录)10kV及以下电能计量技术规范附录C.1整体式电能计量柜技术规范附录C.2低压动力电能计量箱技术规范附录C.3居民集中装表电能计量箱技术规范附录C.4单相零散居民电能计量箱技术规范附录C.5专变采集终端安装规范
AA附 录 A(规范性附录)10kV及以下电力用户业扩工程交接试验合格数值D.0.1变压器:1)绕组的直流电阻要求:①1600kVA以上的变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别一应大于三相平均值的1%;②1600kVA及以下的变压器,相间差别一般不应大于三相平均值的4%,线间差别一般不应大于三相平均值的2%。2)绕组的绝缘电阻及吸收比要求:不低于产品出厂试验值的70%3)工频交流耐压试验要求:①油浸式变压器:10kV侧耐压值为30kV,0.4kV侧耐压值为4kV,耐压时间为1min;②干式变压器:10kV侧耐压值为24kV,0.4kV侧耐压值为2.6kV,耐压时间为1min。4)绕组所有分接的电压比要求:额定分接电压比允许偏差为±0.5%,其它分接的电压比应在变压器阻抗电压值(%)的1/10以内,但不得超过±1%5)检查变压器的三相接线组别和单相变压器引出线的极性要求:与铭牌标志相符6)干式变压器穿芯螺栓的绝缘电阻要求:绝缘电阻一般不低于10MΩD.0.2电流互感器1)一次绕组的直流电阻要求:同型号、同规格、同批次电流互感器的直流电阻和平均值的差异不宜大于10%。当不确定时,应提高施加的测量电流,测量电流(直流值)一般不宜超过额定电流(方均根值)的50%2)测定绕组的绝缘电阻要求:二次绕组之间及地的绝缘电阻>500MΩ3)交流耐压试验要求:①一次绕组(10kV等级)的耐压值为38kV,耐压时间为1min;②二次绕组的耐压值为2kV,耐压时间为1min。D.0.3电压互感器1)一次、二次绕组的直流电阻要求:一次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于10%。二次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于15%2)测定绕组的绝缘电阻要求:二次绕组之间及地的绝缘电阻>500MΩ3)交流耐压试验(视电压互感器类型而执行)要求:①一次绕组(10kV等级)的耐压值为38kV,耐压时间为1min;②二次绕组的耐压值为2kV,耐压时间为1min。4)电压比要求:与铭牌标志相符5)空载电流
要求:在额定电压下,空载电流与出厂数值比较无明显差别D.0.4真空断路器1)导电回路电阻要求:应符合制造厂规定2)绝缘电阻要求:①整体绝缘电阻按制造厂规定或自行规定;②断口和有机物制成的绝缘拉杆的绝缘电阻不应低于(10kV等级)1200MΩ3)辅助回路和控制回路交流耐压试验要求:耐压值为2kV,耐压时间为1min。4)交流耐压试验要求:耐压值为42kV,与其它设备一起耐压时按就低原则执行,耐压时间为1min。5)真空泡真空度检查要求:用断口耐压(耐压值为42kV)替代,无异常现象6)断路器的合闸时间、分闸时间,分、合闸的同期性,合闸的弹跳时间要求:应符合制造厂规定7)操作机构合闸接触器和分、合闸电磁铁的最低动作电压要求:①合闸脱扣器在额定电压的80%—110%范围内应可靠动作,当电源电压等于或小于额定电源电压的30%时,不应动作;分闸脱扣器在额定电压的65—110%(直流)或80%—110%(交流)范围内应可靠动作,当电源电压等于或小于额定电源电压的30%时,不应动作;②进口设备按照制造厂规定8)分、合闸线圈、储能电机线圈绝缘电阻及直流电阻测量要求:①绝缘电阻交接时不应低于2MΩ;②直流电阻应符合制造厂规定D.0.5隔离开关1)支持绝缘子及绝缘拉杆的绝缘电阻2)导电回路电阻要求:应符合制造厂规定3)交流耐压试验要求:耐压值为42kV,与其它设备一起耐压时按就低原则执行,耐压时间为1min。D.0.6电力电缆1)电缆主绝缘的绝缘电阻2)电缆外护套绝缘电阻要求:每千米绝缘电阻值不低于0.5MΩ3)电缆内衬层绝缘电阻要求:每千米绝缘电阻值不低于0.5MΩ4)铜屏蔽层电阻和导体电阻5)电缆主绝缘交流耐压试验要求:30—300Hz谐振耐压试验值(10kV等级)为2Uo,耐压时间为1min。D.0.7电容器1)极对壳绝缘电阻要求:不低于2000MΩ2)测量电容值要求:①电容值偏差不超过额定值的-5%—+10%范围;②电容值不应小于出厂值的95%3)极对壳耐压试验要求:试验电压按出厂值的75%4)凸肚、渗漏油检查
要求:发现凸肚、渗漏油停止使用D.0.8金属氧化物避雷器1)测量绝缘电阻要求:绝缘电阻值不低于1000MΩ2)直流1mA电压(U1mA)及0.75U1mA泄漏电流要求:0.75U1mA下的泄漏电流不应大于50uAD.0.9母线1)绝缘电阻要求:不应低于1MΩ/kV2)交流耐压试验要求:10kV母线耐压值为38kV,0.4kV母线耐压值为1000V,耐压时间为1min。D.0.101kV及以下的配电装置1)绝缘电阻要求:不应低于0.5MΩ2)交流耐压试验要求:耐压值为1000V,耐压时间为1min。D.0.11二次回路部分1)绝缘电阻要求:①直流小母线控制盘的电压小母线,在断开所有其它并联支路时不应小于MΩ;②二次回路的每一支路和断路器大修、隔离开关、操作机构的电源回路不小于1MΩ;在比较潮湿的地方,允许降到0.5MΩ2)交流耐压试验要求:耐压值为1000V,耐压时间为1min。3)仪器仪表调试4)定值校验D.0.12接地装置1)接地电阻要求:使用同一接装置的所有这类电力设备,当总容量达到或超过100kVA时,其按地电阻不宜大于4Ω。如总容量小于100kVA时,则接地电阻允许大于4Ω,但不超过10Ω。附录E10kV及以下电力用户业扩工程接入方案典型设计图集(资料性附录)
E.0.110kV接入方案10kV及以下电力业扩用户电源接入电网的典型设计示例(双电源,多电源可根据现场和网络情况选择适当的方式接入电网。电缆网直接接入电缆网环网接入电缆网环网开断接入
架空网直接接入架空电缆混网接入E.0.20.4kV接入方案电缆网接入架空网接入平行线接入E.0.310kV接入工程电缆敷设断面典型设计图例
E.0.4电缆标志桩、标志块、警示带典型设计图例
电缆路径警示带设计图E.0.510kV、0.4kV接入工程架空杆塔典型设计图例电杆构造应符合GB396、GB4623的要求。钢筋混凝土电杆的强度计算,应采用安全系数计算方法。普通钢筋混凝土的电杆的强度设计安全系数不小于1.7;预应力混凝土电杆的强度设计安全系数不小于1.8。底、卡盘根据设计需要选择。拉线根据导线截面选取导线截面在95mm2及以下可采用GJ-50拉线,导线截面在95mm2以上可采用GJ-70拉线。
E.0.60.4kV电缆分接箱典型设计图例
附录F住宅小区受电工程典型设计图集
(资料性附录)F.0.1配电站房典型设计方案
F.02电能计量箱典型设计方案
电能计量箱分为三相表箱和单相表箱。低压供电且负荷电流为60A以下的三相电表可以集中装表,表位不宜超过8位;低压供电的单相电表可以集中装表,单相表箱表数不超过18位,表箱超过18表位时,箱体内计量及出线开关单元应采用组合拼装方式进行扩展,表位的排列应满足抄表需要。电能计量典型设计图例电能计量箱的外形尺寸
