郴州市东江引水（30×104 m3d）工程环境影响报告书

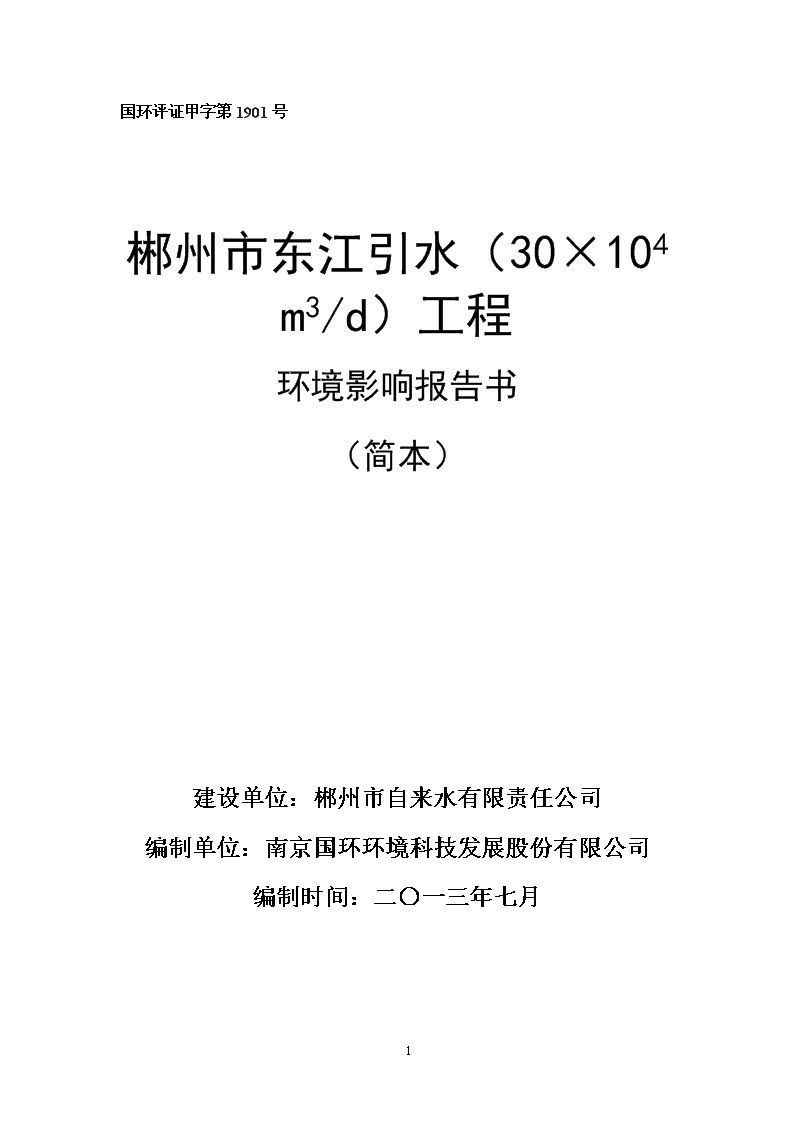

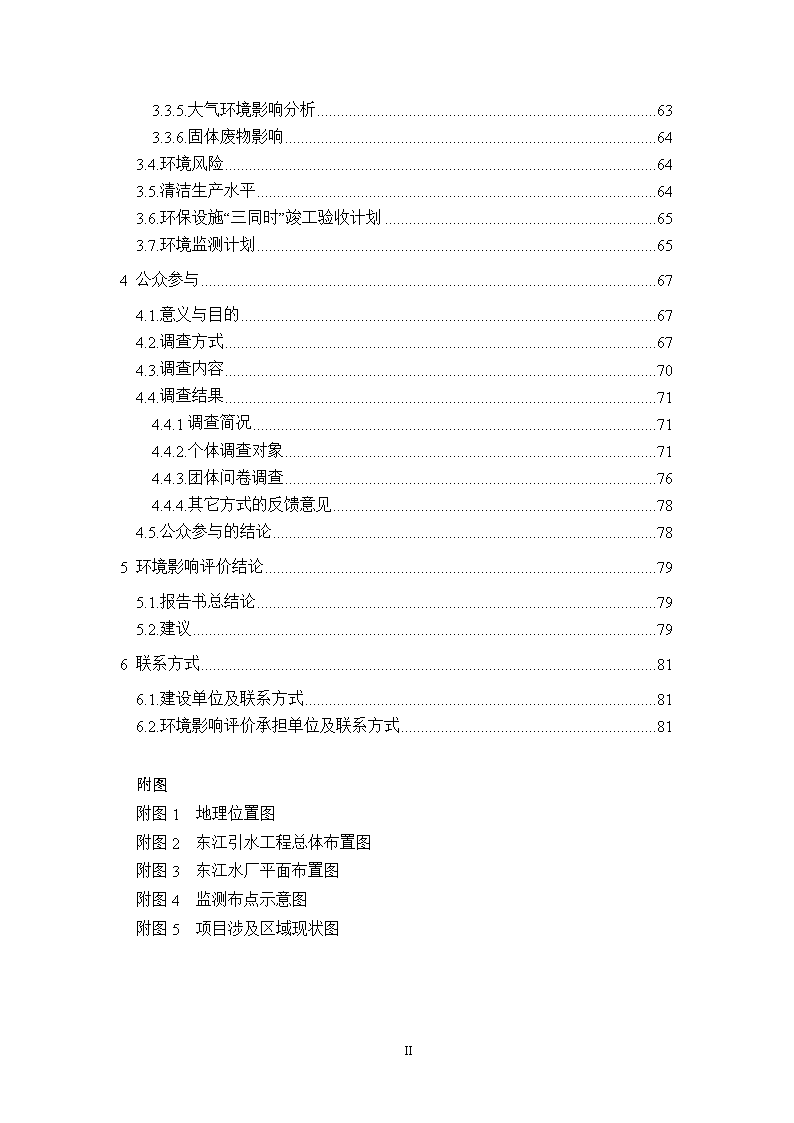

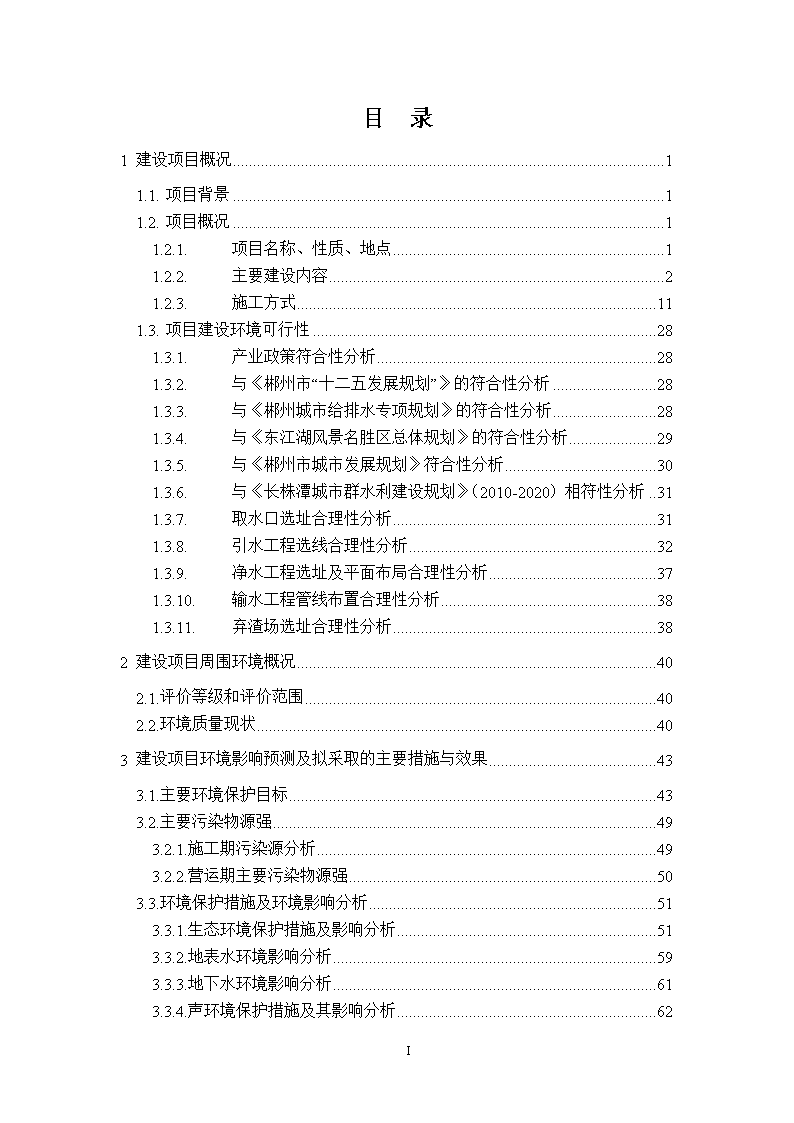

'国环评证甲字第1901号郴州市东江引水（30×104m3/d）工程环境影响报告书（简本）建设单位：郴州市自来水有限责任公司编制单位：南京国环环境科技发展股份有限公司编制时间：二〇一三年七月81 目录1建设项目概况11.1.项目背景11.2.项目概况11.2.1.项目名称、性质、地点11.2.2.主要建设内容21.2.3.施工方式111.3.项目建设环境可行性281.3.1.产业政策符合性分析281.3.2.与《郴州市“十二五发展规划”》的符合性分析281.3.3.与《郴州城市给排水专项规划》的符合性分析281.3.4.与《东江湖风景名胜区总体规划》的符合性分析291.3.5.与《郴州市城市发展规划》符合性分析301.3.6.与《长株潭城市群水利建设规划》（2010-2020）相符性分析311.3.7.取水口选址合理性分析311.3.8.引水工程选线合理性分析321.3.9.净水工程选址及平面布局合理性分析371.3.10.输水工程管线布置合理性分析381.3.11.弃渣场选址合理性分析382建设项目周围环境概况402.1.评价等级和评价范围402.2.环境质量现状403建设项目环境影响预测及拟采取的主要措施与效果433.1.主要环境保护目标433.2.主要污染物源强493.2.1.施工期污染源分析493.2.2.营运期主要污染物源强503.3.环境保护措施及环境影响分析513.3.1.生态环境保护措施及影响分析513.3.2.地表水环境影响分析593.3.3.地下水环境影响分析613.3.4.声环境保护措施及其影响分析6281 3.3.5.大气环境影响分析633.3.6.固体废物影响643.4.环境风险643.5.清洁生产水平643.6.环保设施“三同时”竣工验收计划653.7.环境监测计划654公众参与674.1.意义与目的674.2.调查方式674.3.调查内容704.4.调查结果714.4.1调查简况714.4.2.个体调查对象714.4.3.团体问卷调查764.4.4.其它方式的反馈意见784.5.公众参与的结论785环境影响评价结论795.1.报告书总结论795.2.建议796联系方式816.1.建设单位及联系方式816.2.环境影响评价承担单位及联系方式81附图附图1地理位置图附图2东江引水工程总体布置图附图3东江水厂平面布置图附图4监测布点示意图附图5项目涉及区域现状图81 1建设项目概况1.1.项目背景郴州市城区现有供水厂9个（山河水厂、东江水厂、柿竹园水厂、仙岭水厂、北湖水厂、海泉水厂、南湖水厂、万华岩水厂），总设计供水规模45.6万m3/d。由于过量取水，开采量逐年减少，地下水水位在逐年下降，造成地面塌陷多处，严重威胁着郴州市的城市安全。目前郴州市已明确将在2015年前逐步关闭南湖水厂、北湖水厂、海泉水厂3个地下水厂（合计取水量5.6万m3/d）。仙岭水厂与万华岩水厂也因水源供给量较小，在陆续关闭计划之列。后建成的东江水厂（1990年投产，自小东江取水）、山河水厂（2000年投产）和柿竹园水厂（2005年投产）目前因生产设备老化，调度系统无法适应现在的城市供水要求等原因已不堪重负。为从根本上解决郴州市中远期城市用水发展需要，郴州市自来水有限责任公司根据新的城市总体规划，立足于“郴资桂”一体化宏观角度，拟从东江水库引水作为郴州市城市供水水源，投资建设东江引水工程，设计远期总规模100万m3/d（考虑远期长沙供水），本次建设规模30万m3/d。根据《中华人民共和国环境保护法》、《中华人民共和国环境影响评价法》、国务院253号令《建设项目环境保护管理条例》等有关环保法律、法规的相关要求，受郴州市自来水有限责任公司的委托，我单位对郴州市东江引水工程（30万m3/d）进行环境影响评价工作，在对环境现状的调查及对项目建设内容进行充分分析的基础上，编制本项目环境影响报告书。1.2.项目概况1.2.1.项目名称、性质、地点项目名称：郴州市东江引水（30×104m3/d）工程项目建设单位：郴州市自来水有限责任公司建设地点：资兴市~郴州市项目性质：新建81 投资总额：本项目总投资为119940.83万元，其中银行贷款80000万元，企业自筹39940.83万元。本项目环境保护投资为3485.41万元，占总投资的2.9%。1.1.1.主要建设内容东江引水工程分近期、远期、远景建设。近期（2015年）按30×104m3/d规模设计；远期（2020年）30×104m3/d规模设计（形成60×104m3/d规模）；远景考虑区域供水，预留40×104m3/d余地（形成100×104m3/d规模）。本次评价仅针对近期30×104m3/d。郴州市东江引水（30×104m3/d）工程从东江水库取水（引水隧洞全长6103.5m），净水厂位于资兴市星红村浇塘组，输水管线途径资兴市、苏仙区（沿郴州大道（郴资桂公路）），至郴州市山河水厂，输水管道全长32.99km。东江引水工程内容包括引水隧道、净水工程及输水工程三部分工程，总投资为119940.83万元。项目引水接入山河水厂之后，郴州市输水管道改造工程不在本次评价范围内。工程主要建设内容及规模详见下表1-1。表1-1东江引水工程主要建设内容及规模一览表工程建设内容位置规模内容备注主体工程取水工程东江水库引水隧道100万m3/d包括取水塔、引水隧洞、出口竖井新建1条永久公路、3条临时公路，并拓宽1条永久公路。设置2个施工支洞、2个弃渣场净水厂资兴市星红村30万m3/d包括净水系统、排泥水处理系统和附属建筑物占地面积21.83hm2输水工程沿郴州大道（郴资桂公路）路侧30万m3/d经净水厂处理后清水重力流至城区主干管。DN：2000~2200，总长33km考虑管线沿途用水流量分配。需建设桥口、塘溪、山河（新建）高位水池辅助工程给水净水厂15m3/d/厂内自行供给排水净水厂6307.2m3/d/雨污分流供电净水厂10kv/由附近变电站引入暖通净水厂//81 加药间、变配电所、综合楼化验室等采用轴流风机全面通风换气，其它场所均采用自然通风环保工程净水厂/泥水处理系统处理生产废水净水厂/地埋生化处理系统处理生活废水净水厂/集中垃圾站处理生活垃圾净水厂/净水厂集中泥沙临时存放池处理污泥图1-1东江引水工程示意图以下针对本项目各分项工程的具体建设内容分述如下：1.1.1.1.取水工程本项目取水水源为东江水库，在水库右岸取水。东江引水工程主要包括取水口、引水隧洞及引水出口三部分组成。取水口布置于东江大坝右岸上游岸边，采用岸边式布置，闸室自上而下布置有拦污栅、检修闸门、事故闸门，底板开挖高程241.00m，开挖长度92.0m，宽度8.5m，闸室顶高程296.50m，闸门井高度53.5m。开挖边线距东江二级洞约250m、距东江大坝直线距离约422m。取水塔结构见下图。从图中可以看出，取水塔最低供水水位为243m81 、正常供水水位为282.5m，供水保证率为95%，底层和上层取水口底高程分别为248.5m、261m。图1-2岸塔式取水塔结构示意图引水隧洞采用全埋式，长度6103.5m，断面分两种型式，Ⅱ、Ⅲ类岩石衬砌断面为4.4m×4.4m（宽×高）；Ⅳ、Ⅴ类岩石衬砌断面为4.9×4.8m（宽×高）；出口段130m为直径3m的圆形钢衬十混凝土衬砌段外，其余段均为城门洞型。取水隧洞出口接竖井式出水口，竖井底板高程237.953m，顶部高程296.500m，竖井为“回”字型，井身断面尺寸为8.0m×8.0m(长×宽)。竖井底板厚2.0m，上、下游及两侧边墙厚1.5m。引水隧洞出口桩号为引6+103.517m，引水隧洞出口接竖井式出水口，竖井底板高程为239.953m，顶部高程296.500m，竖井为“回”字型，8.0m×8.0m(长×宽)。竖井式出水口后直接用钢管将水送入东江引水工程净化厂。为便于东江引水工程引水隧洞检修，拟在2#施工支洞(桩号引2＋840.00m)内设置进人检修通道。81 图1-3取水工程施工分布示意图81 表1-2建设内容一览表序号名称主要指标单位数量备注1取水塔（100×104m3/d）4.2m×4.2m，分层取水座1取水标高262.5m、267.5、272.5m2引水隧道（100×104m3/d）4.4m×4.4m，长度6103m条1圆形现浇混凝土隧洞1.1.1.1.净水工程本项目水厂净化场选址在资兴市星红村浇塘组，设计规模为30万m3/d。建设占地面积21.83hm2（合327.45亩）。包括净水系统、排泥水处理系统和附属建筑物。根据厂区的功能分工，将厂区自东往西分为三大部分。东部靠北边为值班生活、综合管理区，东部靠南边为辅助生产用房区（变配电间、加药间、机修车库仓库）；中部为水处理区域；西南部为污泥处理区域水厂。净水厂建设内容见表1-3。表1-3净水厂建设内容一览表序号名称主要尺寸单位数量备注一构筑物1净水配水井8.5×3.6×4.5m有效容积：137.7m3两台格栅2絮凝沉淀池26.0m×37.4m×4.3m格2组×2格每格80000m3/d3平流沉淀池110.0m×37.4m×3.3m格2组×2格设计流量：4375m3/h4气水反冲滤池73.15m×44.20m×4.55m座1总过滤面积：2100m25清水池140.0m×38.0m×4.0m座1总有效容积42560m36加药间648m2消毒剂：ClO27排泥排泥池68.00m×22.00m×8.50m座1有效容积：8228m38浓缩池28.00m×4.50m×4.0m个2浓缩时间T=11.88h9回收水池30.00m×20.00m×6.50m座1有效容积：3600m310贮泥池15.00m×12.00×4.00m11脱水机房二建筑物1变配电间m26482机修、仓库、车库m237881 3综合楼m214402传达室m2803宿舍、食堂（1）净水厂工艺：a)净水工艺采用如下工艺流程：水库原水——输水隧道——配水井——絮凝池——平流式沉淀池——气水反冲滤池—二氧化氯消毒—清水池——（送水泵房）——配水管网。b)净水厂消毒工艺本项目净水厂消毒工艺采用二氧化氯消毒（氯酸钠生成法）。c)净水厂泥水处理系统本项目采用东江水库作为供水水源，原水浊度较小，因此水厂在运行过程中的泥水产生量较小。本项目泥水处理工艺如下：集泥池——浓缩池——脱水系统——泥饼外运。集泥池用于收集滤池反冲洗排水、絮凝沉淀池排泥水；污泥脱水间采用离心脱水设备，脱水后泥饼委托资兴市市政环卫部门代为处理。（2）工艺设备及原辅材料净水厂主要工艺设备见表1-4。表1-4净水厂主要工艺设备材料表序号设备名称数量单台功率（kw）备注一工艺设备1配水井GSHZ-1800×5型格栅23.72平流沉淀池虹吸型平流池行车式吸泥机PHX-18H12×0.553平流沉淀池真空泵10.754平流沉淀池潜水泵12.25滤池反冲洗水泵KQW350-55/6型号355两用一备6滤池反冲洗鼓风机JTS-200345两用一备7加药间二氧化氯发生器HTF-2000039.5两用一备8加药间米顿罗MilroyalG系列高性能液压隔膜计量泵GB120020.75一用一备9排泥池潜水排污泵WQ300-11-18.5218.5一用一备10浓缩池中心传动浓缩刮泥机WNG-2820.7581 11贮泥池提升泵37.5两用一备12脱水机房滤布行走式板框压滤机ISDG-H2000×2000-32及配套设备2280一用一备13回收水池潜水排污泵QW400—10—22322两用一备二电气、自控设备1高压中置开关柜台262低压抽屉开关柜台223干式变压器台24干式变压器台25高压变频装置套26高压补偿柜台27综合保护装置套28直流电源装置套29控制箱台5210动力柜台211控制台台1212照明箱台1513插座箱台18614自动控制系统套215DLP显示屏套116在线检测仪表套117电视监视系统套218程控电话交换机套1净水厂主要原辅材料见表1-5。表1-5净水工艺所需主要原材料消耗量类别名称年耗量用途来源备注原材料聚合硫酸铝铁2190t/a絮凝剂外购I类，固态一等品HCl307t/a反应生成ClO2外购38%浓盐酸NaClO3219t/a外购一级品，99.0%1.1.1.1.输水工程输水建设方案以厂区清水池最低水位标高250.40m和现山河水厂高位水池最高自流水位标高221.00m81 为控制，考虑管线沿途用水流量分配，通过水力计算确定。输水管线按近期(30×104m3/d)建设考虑。本工程输水管线系统设施除输水管道（33km）外，还需建设桥口、塘溪、山河（新建）共3处高位水池（利用现有东江水厂何家调压塔作为资兴一级加压）。同时在山河设置加压泵站，作为郴州市区高区供水及远期桂阳供水第一级加压。山河高位水池和山河加压泵站利用现山河水厂内空地建设。（1）输水管道输水管线总长32.99km，近期管径为2000~2200mm。（2）桥口高位水池建设地点：桥口镇田家湾村；征地面积：3亩。有效容积：5000m3；有效水深：4.0m；服务区域：雷溪河与东河之间地势较低区域；服务区域地面标高：140~160m。（3）塘溪高位水池建设地点：塘溪村山头；征地面积：600m2，合0.9亩。池底（山头）标高：180m；有效容积：近期建设1000m3，远景增加1000m3；有效水深：4.0m；服务区域：东河与郴州市之间地势较低区域；服务区域地面标高：130~160m。（4）山河高位水池及二次加氯系统建设地点：现山河水厂内空地；占地（含加压泵站）面积：7000m2，合10.5亩。池底标高：217m；有效容积：20000m3；有效水深：4.0m；服务区域：郴州市老城区重力供水区域及雷溪河与东河之间重力供水区域。局部高区由山河加压泵站加压后供水。81 二次加氯设计：利用现有山河水厂加药间土建工程，改用二氧化氯消毒系统。近期采用1用1备，选取HTF-10000复合二氧化氯发生器，有效氯产量为10000g/h，功率为5.5kw。1.1.1.1.工程特性表表1-6工程特性表工程部位序号指标名称单位数量备注总体线路1项目名称郴州市东江引水工程　2设计规模m3/d100.0×104　3近期工程规模m3/d30.0×104　4远期增加规模m3/d30.0×104　5远景增加规模m3/d40.0×104　6土石挖方万m3186.38　7占用土地h㎡90.91　8估算总金额万元119940.83　9线路总长度m32923　10设计流速m/s1.20　11设计流量m3/s4.86　12时变化系数　1.30　13水厂自用水量　5%　引水隧洞1隧洞形式圆形现浇混凝土隧洞　2糙率　0.014　3隧洞坡度　0.50%　4断面直径m4.4×4.4　5隧洞长度km6.103　6设计流速m/s1.20　压力管道1管材球墨铸铁管　2管径m3.60　3设计流速m/s1.20　4长度m160　5管道糙率　0.012　输水管道1管道长度（DN2200)m5590　2管道长度（DN2000)m19026　3管道长度（DN1800)m7977　81 1.1.1.施工方式1.1.1.1.取水工程施工（1）取水口施工取水口正常蓄水位高程282.50m以上部分可常年施工；高程282.50m～241.00m在围堰保护下施工，其中高程265.00m以上开挖石渣从取水口提升出渣、265.00m～241.00m开挖石渣从引水隧洞、1#施工支洞运输，待取水口开挖完成后，进行混凝土浇筑及金属结构等安装，待取水口全部项目完工后，取水口闸门下闸，然后进行混凝土围堰及预留岩坎拆除。根据施工进度安排，取水口从第1年11月~12月进行上部开挖，6~8月进行下部开挖，开挖时间5个月，第2年9月~第3年2月浇筑取水口闸门室混凝土，浇筑时间6个月，闸门安装安排在第3年3月，取水口混凝土围堰及岩坎拆除安排在第4年1至6月。施工方法：a)开挖高程282.50m以上岸坡开挖：采用潜孔钻钻孔，手风钻配合，梯段控制爆破，每次梯段高度控制在6～8m，爆破后用2m3挖掘机配10t自卸汽车出渣，经右岸上坝道路运至春树垅弃渣场。高程282.50m～265.00m开挖：此高程在预留岩坎+混凝土围堰保护下施工，钻孔与爆破同高程282.50m以上。爆破后用1m3挖掘机配人工装渣至3m3吊罐内，由10t塔机提升出渣至10t自卸汽车内，经右岸上坝道路运至春树垅弃渣场。高程265m以下开挖：钻孔与爆破方式与高程265.00m以上相同。出渣方式采用立爪式装岩机装渣，前后可行走的手扶式机动斗车运输出渣，经引水隧洞、1#施工支洞运至洞外后，再用2m3装载机配10t自卸汽车运至春树垅弃渣场。b)混凝土浇筑取水口底板混凝土采用钢木模板施工、闸门槽等其它结构混凝土采用滑模施工，用6m3自动搅拌车经上坝公路运至10t塔机起吊点，配3m3混凝土吊罐入仓。混凝土围堰：a)混凝土围堰浇筑施工81 模板施工：为保证新浇混凝土能座落在基岩上，先清除基岩上覆盖层，由潜水员手持高压水枪配合空气吸泥泵（或船）清除。水下清基完毕，潜水员在陆上测量人员的配合下，通过水下定位装置，沿着堰址外围线，采用风钻钻孔，孔深80cm，钻孔完毕在孔中插入在陆上预先加工好的锚固桩，沿着锚固桩的插槽安装模板。水下混凝土浇筑：每一工作循环大层混凝土浇筑高度不超过6m，混凝土由搅拌运输车运至施工区集料斗内（或采用门机吊，由吊罐将混凝土吊至浇筑平台上集料斗内），采用导管浇筑水下混凝土。b)混凝土围堰拆除混凝土围堰安排在水库水位较低的1月份拆除，在干地钻孔，即在围堰顶部用潜孔钻向下垂直钻孔，钻孔完成后，进行爆破，爆破时要求将石渣爆至取水口基坑内，每次爆破深度控制在5m以内，爆破完成后用10t塔机或门机提升起吊至取水口岸坡边集渣平台上，再用2m3装载机配10t自卸汽车出渣，运至春树垅弃渣场。预留岩坎拆除：水库正常蓄水位为282.50m，而取水口底板开挖高程241.00m，开挖深度达41.5m，均在正常蓄水位以下，混凝土围堰高度19m、岩坎高度23m。为了减少水下开挖深度，进度安排在1～6月进行清挖施工，工期6个月，即第1月水库水位不控制（混凝土围堰拆除），第2月水库水位不超过265.00m，第3～6月水库水位不超过260.00m。前1.5月～2个月进行混凝土围堰的爆破拆除，后4月～4.5个月进行岩坎的爆破清挖。预留岩坎在岩坎保护下干地钻孔，用潜孔钻在预留岩坎顶部垂直钻孔、侧面钻水平孔相结合的布孔方式，为确保取水口拦污栅等已有建筑物，在爆破前采用空气水幕等进行保护，爆破后采用6m×3m×1.5m的钢制浮箱吊运至施工水域，并进行水面拼装（组装成施工船舶），水下清挖设备为25t旋转吊配2m3梅花挖石抓斗出渣，石渣经抓斗抓入装渣船后运输至岸边弃料码头，然后运至春树垅弃渣场堆弃。（2）隧洞施工施工支洞布置：为满足工程需要，共布置了2条施工支洞，在上坝公路拐点处为起点、靠引水隧洞前段桩号为引0＋528.00m为端点，布置1#施工支洞，宽度4.5m，高度4.0m，长度326.0m，坡度5.7%，1#施工支洞主要承担引水隧洞前段、中段及取水口底板开挖与混凝土施工运输任务；在引水隧洞春树垅冲沟附近为起点、靠引水隧洞桩号为引2＋840.00m为端点，布置2#施工支洞，断面与1#施工支洞相同，长度440.0m，坡度4.8%，2#施工支洞主要承担引水隧洞中段、后段开挖与混凝土运输任务。表1-7东江取水施工支洞布置特性汇总表81 名称断面尺寸(长×宽×高)洞挖(m3)混凝土(m3)起点高程(m)端点高程(m)坡度(%)承担运输部位1#施工支洞326×4.5×4.05738386261.0242.35.6引水隧洞前、中段、取水口高程265.0m以下2#施工支洞440×4.5×4.07744440260.0241.04.8引水隧洞中后段施工方法：施工程序：引水隧洞总长度6103m，在引水隧洞前段、中段布置两条施工支洞，计4个工作面，隧洞出口段1个工作面，共5个工作面，先施工1#、2#施工支洞，然后开挖引水隧洞主洞，并尽早至引水隧洞取水口底板处，进行取水口高程265.00m以下开挖，部分洞段开挖完成后，进行混凝土衬砌，最后封堵施工支洞。引水隧洞前段：第1年8月~11月修建1#施工支洞，同年12月~第2年4月进行前段开挖，开挖时间5个月，平均月进尺约98m；第3年7月~第4年2月进行混凝土衬砌，衬砌时间7个月，平均月进尺约70m。引水隧洞中段：引水隧洞中段待1#施工支洞施工完成后进行，第1年8月~12月修建2#施工支洞，第2年11月~第3年12月进行中段开挖，开挖时间14个月，平均月进尺约82m；第4年1月~第5年4月10月进行混凝土衬砌，衬砌时间16个月，平均月进尺约75m。81 图1-4取水工程隧道开挖工作面作业示意图81 a)开挖方法引水隧洞为城门洞型，均采用人工钻孔，每次循环进尺2m，光面爆破，通风散烟后，用LZT120立爪式装岩机装渣，手扶式前后可行走的机动斗车运输出渣，石渣运至洞外后，再用2m3装载机配10t自卸汽车运至弃渣场：引水隧洞出口及经出口工作面的开挖料运至隧洞出口左侧熊家弃渣场以外，其它开挖料弃至春树垅弃渣场。b)混凝土衬砌引水隧洞衬砌厚度30cm与30cm两种，采用钢模台车施工，每次衬砌段长度控制在12m以内，采用商品混凝土，6m3混凝土搅拌车运至工作面集料斗内，然后混凝土泵(60m3/h)泵送入仓。（3）出口施工施工程序：出口底板最低开挖高程为237.953m，开挖深度约15m，均为旱地施工。因引水隧洞后段是控制工期的关键线路，要求在筹建期后进入工程准备期内开工，从上而下开挖，开挖完成后进行隧洞开挖，待隧洞混凝土大部分完成后，进行出口工作门闸室混凝土施工。根据施工进度安排，出口从第1年7月至9月进行开挖，开挖时间3个月，月开挖强度0.44万m3，第5年1月～4月进行闸门井混凝土施工，施工时间4个月，月浇筑强度0.1125万m3，平均每月上升高度11.7m。施工方法：a)明挖土石明挖采用潜孔钻钻孔，手风钻配合，梯段控制爆破，梯段爆破控制深度6m，爆破后用2m3挖掘机配10t自卸汽车出渣，经简易出渣道路运至左侧熊家弃渣场。b)混凝土浇筑出口底板混凝土采用钢木模板施工、闸门室混凝土采用滑模施工，用6m3自动搅拌车运至10t塔机起吊点配3m3混凝土吊罐入仓或采用60m3/h泵泵送入仓。（4）施工布置根据本项目可研，本工程施工场地按三块相对独立施工区进行规划：1#施工区（取水口）、2#施工区（春树垅）、出口施工区。1#施工区（取水口）：81 取水口施工区包括1#施工支洞及取水口的施工范围，施工场地布置于1#施工支洞洞口附近、右岸上坝公路路旁空地。主要承担取水口围堰施工、引水隧洞前段开挖及衬砌、取水口开挖及混凝土浇筑等工作。布置的主要施工场地有施工营地、综合仓库、综合加工厂等。图1-51#施工营地布置示意图在征求本项目建设方同意后，拟取消1#施工区施工营地，该营地工作人员均从资兴市东江镇租用房屋居住，每天往返与工作。由于1#施工区主要承担取水口围堰施工、引水隧洞前段开挖及衬砌、取水口开挖及混凝土浇筑等工作，工作量相对较小，且1#施工区与东江镇相距仅9.5km，建设方每天安排专车接送施工人员至1#施工区方案可行。2#施工区（春树垅）：春树垅施工区位于春树垅村、2#施工支洞洞口，主要承担引水隧洞中段开挖及衬砌。根据施工需要及施工进度安排，考虑一部分场地布置于渣场顶平台，一部分布置于2#施工支洞洞口较平缓场地。布置的主要施工场地有施工营地、综合仓库、综合加工厂、机械修配厂及汽车保养厂等。其中，综合仓库与施工营地布置于2#施工支洞洞口，该场地为前期开挖形成；其它后期使用场地考虑渣场平台逐步形成后，布置于渣场平台上，以减少施工占地。81 图1-62#施工营地（春树垅）布置示意图（c）出口施工区出口施工区位于水厂以南，主要承担出口开挖及混凝土浇筑、引水隧洞后段开挖及衬砌等工作。施工营地、综合仓库、钢管加工厂、综合加工厂在不影响水厂施工前提下沿公路沿线布置。81 图1-7出口施工营地布置示意图（5）工程占地引水工程施工总占地面积17.66万㎡，折合264.9亩，其中永久占地1.18万㎡，折合17.7亩，施工临时占地16.48万㎡，折合247.2亩。详见表1-8。表1-8施工占地面积表项目占地面积万㎡亩施工永久占地1.1817.7施工临时占地16.48247.2总计17.66264.9（6）取水工程土石方平衡及渣场设置本工程主体工程开挖料均为弃料，明挖以取水口、出口为主，洞挖以1#、2#施工支洞、引水隧洞为主。本部分施工无需取土，未设置取土场。根据主体工程施工需要以及土石方平衡成果，主体工程区共规划2处弃渣场。根据工程施工特点及施工总进度安排，取水口施工区与春树垅施工区的出渣料均弃至春树垅弃渣场，出口施工区出渣料均弃至熊家弃渣场。（1）春树垅弃渣场：春树垅弃渣场位于镰刀湾以北直线距离1.4km冲沟内，该渣场主要堆存取水口及春树垅施工区的弃渣，至大坝右岸坝顶公路里程6.3km，渣场容量为26.62万m³，弃渣平台顶高程为285.00m，弃渣量为18.22万m³。为减少临建工程量及占地，需将前期渣料弃至春树垅弃渣场，以优先形成部分施工场地，作为春树垅施工区施工场地。春树垅渣场排水系统由两个部分组成：一部分为布设于渣场北面靠山体的排水明渠，主要负责引排沟内常年水流，明渠按20年一遇洪水标准设计，主要考虑上游小水库（西湘田电站水源）放水要求；另一部分为沟底盲沟，主要作为降雨时渣场内部自身排水通道，以保证渣场的整体稳定性。（2）熊家弃渣场：熊家弃渣场位于引水隧洞出口以西约0.8km的垭口内，需新修临时道路通往渣场，渣场容量为32.3万m³，平台顶高程为324.00m。该渣场堆存出口施工区弃渣，弃渣量为5.62万m³。表1-9取水工程弃渣场特性表81 序号名称渣场容量（万m³）弃渣量（自然方，万m³）堆渣高程（m）占地面积（万㎡）①春树垅弃渣场26.618.22251.00～285.003.0②熊家弃渣场32.35.62275.00～324.002.7　合计58.923.84/5.7取水工程土石方平衡详见表1-10。表1-10取水工程土石方平衡表项目开挖量（万m³）弃渣场（万m³）明挖洞挖春树垅弃渣场熊家弃渣场取水口工程取水口开挖7.757.75围堰拆除0.210.21引水隧洞工程①施工支洞开挖0.010.570.58引水隧洞前段开挖1.051.05②施工支洞开挖0.090.770.86引水隧洞中段开挖4.974.97引水隧洞后段开挖7.102.804.30出口工程出口开挖1.321.32合计9.3814.4618.225.6281 图1-8取水工程弃渣场分布示意图81 春树垅弃渣场及熊家弃渣场防护及排水形式如下表1-11：表1-11春树垅弃渣场及熊家弃渣场防护及排水序号名称防护排水备注防护形式防护形式工程量①春树垅弃渣场40cm厚干砌石防护排水明渠干砌石11000m³C20混凝土700m³位于春树垅施工区②熊家弃渣场40cm厚干砌石防护3×4m排水涵洞160m位于出口施工区1.1.1.1.净水工程及输水工程施工（1）场地平整与基础开挖（a）开挖施工本项目土石方施工以机械化施工为主，辅以人工。采用挖掘机或装载机开挖，配合自卸车运输，开挖自上而下。先用推土机清楚表层腐殖土，并将腐殖土运至指定地点，采用防尘网覆盖备用。一般土石方采用1m3反铲挖掘机开挖，挖方和填方同步进行。基坑采用1m3反铲挖掘机开挖，预留30cm土层不挖，待桩基础完成后将剩余土方再挖至设计标高。基坑边坡坡度为1:1.25~1:1:1.5，采用3~5cm厚水泥、砂浆抹面对坡面进行保护处理。基坑周围地面采用水泥砂浆抹面，距开挖边线1m左右设四周排水管，防止雨水渗入，以保证边坡稳定范围内无积水。基坑采用截、疏、抽的方法进行排水，基坑底部周围或中央开挖排水管，并设置一定数量的集水井，使得基坑内的水经排水沟流向集水井，然后用水泵抽走。排水沟和集水井设在基础线0.4m以外。排水沟边缘坡脚不小于0.3m。集水井积水用离心泵抽出坑外。（b）填筑施工水塘（水田）处理：先用潜水泵将水塘（水田）里的水抽干，并排到临时排水沟。再用挖掘机挖出淤泥，淤泥由自卸汽车直接运抵渣场，运输车辆应加盖板防止渣土沿途洒落。待淤泥挖除后，用挖掘机将水塘（水田）边开挖成1:1.5~1:2（高度为50cm，宽度为100cm）台阶式边坡。然后分层回填土并压实。（2）边坡、排水及挡墙施工81 对填方区在坡脚先置浆砌石挡土墙，填方边坡按1:1.5~1:1.75放坡，坡面每5m高设置一马道，坡面及坡脚设排水沟。挖方区坡顶先设置截水沟，从上而下分层进行开挖，每5m高设置一马道，对于坡高≤5m的挖方边坡，坡度允许值为1:1.0~1：1.25，坡高>5m时坡度允许值为1:1.25~1:1.50，坡面和坡脚设排水沟，坡面采用骨架+植草进行护坡。对于水厂边坡区挡墙及排水沟、护坡砌筑所用块石尽可能利用附近管线开挖石方，不用外购，砂浆采用砂浆拌合机拌制，人工挑运至砌筑工作面。（3）管道工程施工（a）一般地段管道敷设本工程管道拟采用埋地敷设的方式。一般线路段管道设计埋设深度为管段覆土1.2m，山区石方地段管顶覆土0.8m，管沟超挖0.2m。管沟断面形式采用梯形，平原地区管沟边坡为1:0.5～1:0.67之间；丘陵山地管沟边坡为1:0.2～1:0.5之间；石方段采用爆破作业方式开挖管沟，管沟边坡为1:0.1～1:0.2。（b）管道穿（跨）越本工程管道沿途经过的主要河流有耒水（东江）、雷溪河、东河、西河等。跨雷溪河、东河、西河段采用河底埋管方式。由于东江河河道较宽，水量较大，采用管桥形式。河流穿越采用围堰、导流开挖方式穿越，管道埋深在冲刷线0.5m以下，采用压重块进行稳管，以防管道漂浮。输水管线镰刀湾大桥输水管桥小东江管道穿越方案示意81 雷溪河河底埋管雷溪河管道穿越方案示意西河河底埋管西河管道穿越方案示意东河河底埋管东河管道穿越方案示意图1-9输水工程管线过河穿越方案示意图81 （c）特殊地段管道敷设水稻田地段：水稻田地段在沿线各段均有分布。采取分段施工并设置导流围堰的方法，将作业区地表水与外部隔离，分段下沟，边挖沟、边下沟、边回填，以防管沟受水浸泡而塌方。丘陵、山地段：沿线的丘陵、山地段，地表大多为变质岩、花岗岩及红岩所组成，石方段爆破作业以小药量的松动爆破为主，清除爆破为辅。管道顺坡敷设时，对管沟纵向坡度大于18%的地段，设置截水墙、植草、护面、排水沟等措施，防止地面径流和渗水冲蚀管沟；管道横坡敷设时，管沟护面或在管沟上山一侧设置截排水沟，下山一侧采用临时护网拦截落下的散碎土和石头。建筑物密集段：在资兴市区和郴州市区段管道两侧建筑物密集，设计时加大管道壁厚，同时采用安全保障措施，设置警示牌。施工时尽量减少作业带宽度，设置警戒线，修筑临时通道，尽可能在行人稀少的时间施工，同时联系地方有关部门配合工作。（4）工程占地净水工程及输水管线建设均不涉及居民征收搬迁问题。（a）永久占地净水工程及输水管线永久征地涉及资兴市、苏仙区二个地区，永久征地范围包括净水厂、进场道路等。具体详见工程永久占地一览表1-12。表1-12净水、输水工程永久征地详表区域工程类别及数量（hm2）备注耕地水域园地林地荒地合计水田旱地水厂区3.561.53/3.6912.600.4521.83表土及临时堆土堆置在厂内空地高位水池区/0.25//0.250.501.00表土及临时堆土堆置在区内空地道路区0.851.69////2.54包括表土0.23小计4.413.470.003.6912.850.9525.37　（2）临时占地81 项目临时占地主要指施工场地范围（包括施工生产生活区、施工临时道路、弃渣场占地范围等）。总占地1.54hm2，其中荒地0.5hm2，林地0.27hm2，旱地0.77hm2。具体详见工程临时占地一览表1-13。表1-13净水、输水工程临时征地详表区域工程类别及数量（hm2）备注耕地水域园地林地荒地合计水田旱地施工道路区/0.67//0.270.401.34/施工临建区/0.10///0.100.20小计/0.770.000.000.270.501.54（5）净水工程及输水工程土石方平衡及渣场设置本项目净水工程及输水工程建设共需开挖土石方174.07万方，填方142.6万方，弃方31.48万方，拟运至熊家弃渣场处置。本部分工程施工无需取土，未设置取土场。净水工程及输水工程土石方情况见表1-14。本项目取水工程、净水工程及输水工程弃渣可由春树垅弃渣场和熊家弃渣场全部消纳。下图为本项目土石方流向情况。图1-10项目土石方流向平衡图81 表1-14净水、输水工程土石方平衡表施工单位挖方（万m3）填方（万m3）借方（万m3）弃方（万m3）弃渣去向合计土方表土石方合计土方石方数量来源合计渣场堆放临时堆放表土小计土方石方水厂区52.535.095.2742.1735.040.0035.040.00　17.4912.225.097.135.27熊家弃渣场管道区水厂至何家调压站之间21.1314.702.214.2318.9214.704.230.00　2.210.000.000.002.21何家调压站至桥口高位水池间34.5724.043.626.9130.9624.046.910.00　3.620.000.000.003.62桥口高位水池至塘溪高位水池间29.6520.473.255.9326.4020.475.930.00　3.250.000.000.003.25塘溪高位水池至山河水厂间30.5920.723.756.1226.8420.726.120.00　3.750.000.000.003.75小计115.9579.9312.8323.19103.1279.9323.190.00　12.830.000.000.0012.83高位水池区桥口高位水池0.800.600.100.100.700.600.100.00　0.100.000.000.000.10塘溪高位水池1.601.400.100.101.501.400.100.00　0.100.000.000.000.10山河水厂高位水池3.201.600.960.642.241.600.640.00　0.960.000.000.000.9681 小计10.807.401.521.889.287.401.880.00　1.520.000.000.001.52合计174.0888.6219.2666.2142.683.5359.07031.4812.225.097.1319.26　说明：1、表中的方量均为自然方，其中土方松方对应自然方的松散系数为1.33，实方为0.85；石方松方对应的为1.51，实方对应的为1.31；2、水厂区及高位水池区均包括各自的进场公路。81 1.1.项目建设环境可行性1.1.1.产业政策符合性分析本项目是城市安全饮用水供水项目，对照《产业结构调整指导目录（2011年本）》鼓励类“城镇供排水管网工程、供水水源及净水厂工程”，本项目属于《产业结构调整指导目录（2011年本）》鼓励类项目，符合国家相关产业政策。1.1.2.与《郴州市“十二五发展规划”》的符合性分析根据郴州市“十二五发展规划”的有关内容：“规划期内中心城区发展方向为：南延东进，西优北提，东进优先……引导城市向东发展，作为规划期内重点发展地区……促进与资兴城区的一体化发展……沿郴资桂快速路、1806公路、厦蓉高速公路等形成城镇发展轴，包括桥口、万华岩、华塘等城镇，东西分别向资兴和桂阳延伸。郴州、资兴、桂阳三个城区将实现大融合，共同构成大郴州，形成“一体两翼多组团”空间结构”。“城市规模：到2015年中心城区城镇人口达到65万人，城市建设用地规模为68平方公里；到2020年中心城区城镇人口达到75万人，城市建设用地规模为79平方公里；到2030年城镇人口达到100万人，城市建设用地规模为105平方公里。”“中心城区远期生活综合用水指标为450升/日，工业用水指标为每公顷工业用地用水150立方米/日，未预见水量和管道漏损按生活和工业用水量的10%计算，远期总用水量为80万立方米/日”。规划至2030年，郴州市中心城区自来水厂4座。保留山河水厂，生产能力13万立方米/日；保留柿竹园水厂，生产能力5万立方米/日；扩建东江水厂，生产能力达57万立方米/日；扩建万华水厂，生产能力达5万立方米/日。“加强基础设施建设，推进能源、水利等基础设施共建共享，为“两城”建设提供强力支撑。……实施东江引水工程，保障城镇群区域生活用水，沿郴资桂高等级公路和省道S322线敷设管线……”据此，郴州市人民政府已将东江引水工程引水工程项目纳入十二五重点建设内容，本项目的建设符合十二五规划中要求的郴资桂一体化大融合的整体要求。目前正在紧锣密鼓的开展前期工作，已完成可研、国土、水资源及地勘等方面的勘察设计工作。1.1.3.与《郴州城市给排水专项规划》的符合性分析根据《郴州城市给排水专项规划》：“东江湖水体水质总体良好，基本属于地表水的Ⅱ81 类，且自身净化能力强，另外水库水源多、量大，水体交换量大，适于作为郴州市的长期可靠饮用水水源，完全能满足远期供水规划的需要。因此，本规划将郴州市长期供水水源定于东江水库。……在资兴县东南部的大坪、水岩头一带新建一座大型水厂，远期设计规模达到70万立方米/天，近期设计规模30万立方米/天。新水厂通过开凿隧洞从东江水库取水，原水通过隧洞重力自流进入新水厂，处理后的清水重力自流进入郴州市区，主输水干管长度约为24.7公里。按照水资源合理利用和管理相对集中的原则，新水厂主要承担郴州城区的供水任务，同时辐射郴资桂地区，在郴资桂地区形成区域供水系统。”综上，本项目建设符合《郴州城市给排水专项规划》规划近期建设要求。1.1.1.与《东江湖风景名胜区总体规划》的符合性分析根据《国务院关于发布第七批国家级风景名胜区名单的通知》（国函[2009]152号）可知，东江湖风景名胜区为国家级风景名胜区。《东江湖风景名胜区总体规划》将该风景名胜区规划范围分为四级保护区，即：（1）一级保护区：保护是为了长期保存。这级保护区有小东江沿线，拥翠峡沿线，东江漂流浙水河沿线、龙溪东坪景区。（2）二级保护区：保护是为了部分开发，建设少量的人工设施，充实景观内容，供游人观赏。这级保护区有大坝景区、兜率岛景区、黄草景区、拥翠峡景区除一级保护区范围以外的景区范围以及东京寨景区。本工程取水塔及部分引水隧道工程位于大坝及兜率岛之间区域。（3）三级保护区：保护是为了有限度的开发利用。这级保护区有东江水上体育活动区。（4）外围保护区：是前三级保护区外围的一定区域，即外围保护地带。它不属于风景名胜区的行政管辖范围。本工程部分引水隧道工程、净水工程以及部分输水工程位于外围保护区。其中一、二、三级保护区属于风景名胜区直接管辖范围，它的开发建设将风景名胜区管理机构按风景名胜区总体规划直接实施，而外围保护区则由风景名胜区管理机构按规划提出的环境要求，协同当地行政管理机构实施。对于二级保护区，规划中提出主要具体保护要求如下：（a）以不破坏自然环境为原则，可以进行必要的与风景旅游有关的建筑设施，如建设安全防护设施及亭台等风景建筑小品，游览道路，新的景点建设以及其他一些必要的设施。81 （b）除有关景点、配景建筑外，其他设施要求有一定限制，并做到藏而不露。严禁破坏地形，地貌，严禁开山采石、砍柴、围垦、开荒和捕捉野生动物。（c）水面上可以适当建一些水上游乐设施，开展水上活动。（d）游人可以进入游览观赏，开展科学考察交流和其他游览项目。但游人量控制在环境容量之内。根据以上要求，本项目为饮用水取水工程，项目建设内容及运营使用不涉及游人观赏等频繁人类活动，项目建设量（取水塔）较小，施工过程中可以采取完善的施工管理措施及工程技术减少施工期对景区的影响；建设后可通过一定工程措施实现地表建筑藏而不露，对景区景观不会造成不协影响。目前项目已取得《湖南省东江湖风景名胜区管理处的回复函》、《湖南省住房和城乡建设厅关于对在东江湖风景名胜区内建设东江饮水工程取水口部分工程有关事项的复函》（湘建景函[2013]204号），湖南省东江湖风景名胜区管理处大力支持本项目的建设、湖南省住房和城乡建设厅原则同意在东江湖风景名胜区内建设东江饮水工程取水口部分工程并开展相关前期工作。1.1.1.与《郴州市城市发展规划》符合性分析根据《郴州市城市总体规划（2009-2030）》要求，规划期内中心城区发展方向为：南延东进，西优北提，东进优先。根据城市地理特征、地形条件、现状情况和远景发展方向，中心城区布局结构总体上形成“一城两区五组团”的空间结构。（1）城市建设用地以京珠高速公路为界，分为东、西两个城区。东、西两城区在布局上是相互紧密联系、职能互补的整体，同时又相对独立、分别具有完整的综合功能。（2）西城区在改造、完善现状建成区的基础上，依托武广铁路客运站建设和槐树下铁路货运站改建，向南部增湖和槐树下发展，形成三个组团：以综合服务职能为主的旧城组团、以区域性快速客运服务职能为主的城前岭组团和以区域性物流园区职能为主的槐树下组团。（3）东城区依托已形成的湘南学院、有色科技工业园进一步向东发展，形成两个组团：以新型工业和综合服务职能为主的东河组团和以高等教育和体育职能为主的白水组团。本项目建设内容与目前城市发展规划方向无冲突，建成后供水服务区域主要为目前拟重点发展东城区，项目建设对郴州城市发展具有重要的支撑意义，81 项目建设符合《郴州市城市总体规划（2009-2030）》要求。1.1.1.与《长株潭城市群水利建设规划》（2010-2020）相符性分析根据《长株潭城市群水利建设规划》（2010-2020），长沙市现状供水以湘江干流地表水为主水源（湖南农业大学自备水源为浏阳河地表水），株树桥水库为第二水源……远期按多水源供水格局，统筹株洲、湘潭两市及湘江沿岸的望城、湘潭县、株洲县的水源建设，在株洲以上集中建设湘江水源地，并继续加强第二水源与备用水源建设，研究从东江水库引水方案……株洲市现状供水以湘江干流地表水为主水源……远期统筹城市群湘江沿岸有关县(市)的水源建设，在株洲以上集中建设湘江水源地，并研究从东江水库引水方案。湘潭市现状供水以干流地表水为主水源……远期统筹城市群湘江沿岸有关县(市)的水源建设，在株洲以上集中建设湘江水源地，并研究从水府庙与东江水库引水方案。本项目取水工程引水隧道（100万m3/d）为后续长株潭城市供水预留了10万m3/d的取水能力，因此本项目的建设为长株潭城市群后续从东江水库引水奠定了技术及工程基础，项目与《长株潭城市群水利建设规划》（2010-2020）是相符的。1.1.2.取水口选址合理性分析本项目拟选定三个取水口选址方案进行对比分析。三个方案均布置于东江水库二级洞上游150m～350m范围，且均布置于山脊，间距分别为60m、40m，均避开山沟和水库回流区域，保证取水水质，考虑施工期岩坎布置，取水口地面高程280m～295m。方案一距东江大坝直线距离约400m，距东江水库二级洞直线距离约200m；方案二距东江大坝直线距离约460m，距东江水库二级洞直线距离约260m；方案三距东江大坝直线距离约500m，距东江水库二级洞直线距离约300m。从地形地貌上，三个方案均位于山脊，方案一位于山脊突出部位，线路最短（分别较方案二、方案三短40m、75m），取水条件最优，但取水塔体和围堰位于岩体破碎地带（宽度5m），且山脊高程270m以上Qedl残坡积体厚度超过10m，取水塔体开挖、支护、基础回填工程量和围堰防渗工程量较大；方案二和方案三地质条件基本相当，方案三距东江大坝和二级洞相对较远，影响最小，且上述方案均不会对东江大坝等原有建筑物有损坏或影响运行；从围堰布置上，方案二相对更有利，基本避开方案一上方和方案三右侧Qedl残破积。下图为各方案取水口平面布置比较情况。综上并结合本工程实际情况，从地形地质、工程布置、施工条件和工程投资出发，本项目推荐取水口方案二，该方案选址合理可行。81 图1-12取水口平面布置比较图1.1.1.引水工程选线合理性分析本项目共拟定两个引水线路方案进行比较。方案一：引水线路尽量靠近山体外侧布置，沿线采用混凝土衬砌需满足侧向埋深（进、出口除外），春树垅内布置一条施工支洞至引水洞线中部。方案二：引水线路采用明管方式通过春树垅，可利用春树垅冲沟内引水主洞两端进行施工，不需另布施工支洞。两条引水线路取水口和出口采用同一位置。81 图1-13引水隧道方案比选对比图81 （1）引水线路方案一方案一引水洞线根据隧洞高程和施工支洞布置，隧洞在平面上设置3个(T1～T3)弯折控制点，全长为6103.917m。引水线路主要由取水口、引水隧洞、出口等部分组成。（a）方案一地形地质条件引水隧洞线路初拟长度约6.1km、隧洞过水断面3.60m×3.60m，洞室底板高程为243.00m～239.953mm，落差为3.047m。山体雄厚，最大埋深451m，3条冲沟地形切割较深，分别为⑥冲沟、⑩冲沟和春树垅冲沟，最小埋深春树垅冲沟53m，穿过γ2-15花岗岩、∈1、∈2-1、D2t砂页岩、D2q白云质灰岩。发育NEE、NNW、NW～NNW、软弱夹层及各组节理；隧洞围岩以Ⅱ、Ⅲ类为主，其中Ⅰ类占2.3%、Ⅱ类占41.5%、Ⅲ类占42.7%、Ⅳ类占10.8%、Ⅴ类占2.7%。（b）方案一线路布置取水口距东江二级洞直线距离约260m，取水口闸室底板高程243.00m，顶部高程296.500m，内置检修闸门和事故闸门各一扇。取水口后为引水隧洞，隧洞底板高程由隧洞入口处的243.00m降至239.953m，隧洞纵坡i=1/2000。根据沿线地形地质条件、隧洞进、出口位置，并兼顾施工支洞的布置，引水隧洞在平面上设置有3个平面转弯段，转弯角度分别为32.2°、6.9°和21.3°。混凝土洞段过水断面采用城门洞型(宽×高)3.6m×3.6m，顶拱半径1.8m，中心角180°，断面面积11.57m2，洞内平均流速1.15m/s，Ⅱ类、Ⅲ类围岩，采用30cm厚钢筋混凝土衬砌；Ⅳ类、Ⅴ类围岩，采用50cm厚钢筋混凝土衬砌。顶拱回填灌浆，洞周围岩进行固结灌浆。钢衬段开挖断面采用城门洞型(宽×高)4.5m×4.5m，过水断面采用圆形，直径3.0m，断面面积7.07m2，洞内平均流速1.89m/s。引水隧洞可在春树陇施工支洞内设置检修进人孔，以进行检修维护。引水隧洞后接竖井式出水口，竖井底板高程239.953m，顶部高程296.500m，竖井为“回”字型，8.0m×8.0m(长×宽)。竖井式出水口后直接用钢管将水送入东江引水工程净化厂。（c）方案一施工条件为满足工程需要，共布置了281 条施工支洞，在上坝公路拐点处为起点、靠引水隧洞前段桩号为引0＋528.00m为终点，布置1#施工支洞；在引水隧洞中部春树垅冲沟山坳处为起点、靠引水隧洞前段桩号为引2＋840.00m为终点，布置2#施工支洞。施工支洞布置特性详见表1-15。表1-15引水线路方案一施工支洞布置特性汇总表名称断面尺寸(长×宽×高)洞挖(万m3)混凝土(m3)起点高程(m)终点高程(m)坡度(%)承担运输部位1#施工支洞326×4.5×4.05738386261.0242.35.6引水隧洞前段、取水口高程260.0m以下2#施工支洞440×4.5×4.07744440260.0241.04.8引水隧洞中段（2）引水线路方案二方案二引水洞线根据隧洞高程和春树陇冲沟地形条件布置，隧洞在平面上设置4个(T1～T4)弯折控制点,全长为6320.906m。引水线路主要由取水口、引水隧洞、出口等建筑物组成。（a）方案二地形地质条件引水隧洞线路初拟长度约6.32km、隧洞过水断面3.60m×3.60m，洞室底板高程为243.00m～239.845mm，落差为3.05m。山体雄厚，最大埋深433m，3条冲沟地形切割较深，分别为⑥冲沟、⑩冲沟和春树垅冲沟，明管通过春树垅冲沟。穿过γ2-15花岗岩、∈1砂页岩、Q、∈1、∈2-1、D2t砂页岩、D2q白云质灰岩。发育NEE、NNW、NW～NNW、软弱夹层及各组节理；隧洞围岩以Ⅱ、Ⅲ类为主，其中Ⅰ类占2.2%、Ⅱ类占39.8%、Ⅲ类占41.7%、Ⅳ类占10.4%、Ⅴ类占5.9%。（b）方案二线路布置取水口后为引水隧洞，隧洞底板高程由隧洞入口处的243.00m降至239.845m，隧洞纵坡i=1/2000。根据沿线地形地质条件、隧洞进、出口位置，并兼顾春树垅冲沟地形布置，引水线路在平面上设置有4个平面转弯段，转弯角度分别为32.2°、22.0°、37.6°和29.9°。引水线路通过春树陇冲沟时为明管(引3+000.000m～引3+150.000m)，其余为隧洞。混凝土衬砌洞段过水断面采用城门洞型(宽×高)3.6m×3.6m，顶拱半径1.8m，中心角180°，断面面积11.57m2，洞内平均流速1.15m/s，Ⅱ类、Ⅲ81 类围岩，采用30cm厚钢筋混凝土衬砌；Ⅳ类、Ⅴ类围岩，采用50cm厚钢筋混凝土衬砌。顶拱回填灌浆，围岩进行固结灌浆。埋管段开挖断面采用城门洞型(宽×高)4.5m×4.5m，过水断面采用圆形，直径3.0m钢管，断面面积7.07m2，洞内平均流速1.89m/s，钢衬外包混凝土厚度60cm。引水隧洞通过春树陇冲沟采用明钢管直径3.0m，断面面积7.07m2，洞内平均流速1.89m/s，设置镇、支墩，并在明钢管处设置检修进人孔，以进行检修维护。引水隧洞出口接竖井式出水口，竖井底板高程239.845m，顶部高程296.500m，竖井为“回”字型，8.0m×8.0m(长×宽)。竖井式出水口后直接用钢管将水送入东江引水工程净化厂。（c）方案二施工条件为满足工程需要，共布置了1条施工支洞，在上坝公路拐点处为起点、靠引水隧洞前段桩号为引0＋528.00m为终点。施工支洞布置特性详见表1-16。表1-16引水线路方案一施工支洞布置特性汇总表名称断面尺寸(长×宽×高)洞挖(万m3)混凝土(m3)起点高程(m)终点高程(m)坡度(%)承担运输部位①施工支洞326×4.5×4.05738386261.0242.35.6引水隧洞前段、取水口高程260.0m以下（3）方案比较为取得经济合理的隧线布置方式，对引水线路上述两个方案从工程地质、水工布置、施工条件、运行维护、环境保护、工程投资等几方面进行了综合比较，主要结论如下：表1-17引水隧道工程和环境指标比较类别比较项目方案一方案二优选工程比选隧道长度6103m6320m工程推荐方案一施工支洞1#、2#1#（明管过春树陇）土石方明挖5.13万m37.14万m3石方洞挖14.45万m313.78万m3岩坎拆除4.04万m34.04万m3石渣填筑0.20万m30.50万m3混凝土7.15万m37.69万m381 混凝土拆除0.21万m30.21万m3工程静态投资17453.29万元18541.34万元环境指标生态环境洞挖量较多，明挖量较小，地表施工面积较小，对地表生态环境影响相对较小。同时总体开挖量、弃渣量也相对较小开挖量和弃渣量相对较大，春树陇需明管通过，地表施工相对较多，生态影响较明显方案一占优水环境1#施工营地靠近东江湖及小东江1#施工营地靠近东江湖及小东江无优劣声环境施工区域基本无声环境保护目标施工区域基本无声环境保护目标无优劣拆迁量无拆迁无拆迁无优劣综上所述，两条引水线路均具备工程布置的地形地质条件，工期均满足要求，技术上均可行，但引水线路方案一地形地质条件、工程布置、水头损失和工程造价指标均优于引水线路方案二。同时方案一尽管需要多建设一条施工支洞，但地表施工影响较小，且工程开挖与弃渣量也均小于方案二，考虑本项目设计区域生态敏感性，评价建议在后续施工设计中应尽量考虑对生态破坏影响较轻方案，因此，从环境保护的角度，评价推荐选线方案一，该方案选线合理可行。1.1.1.净水工程选址及平面布局合理性分析（1）选址分析净水厂厂址拟选地位于星红村，现状属灌木林地，厂区周边100m范围内没有耕地、文物保护区、风景旅游区、饮用水水源保护区等敏感保护目标。根据地质勘测及矿产资源调查资料分析，项目选址区地质结构较为稳定，不属于滑坡体地带，不属于矿产压覆区。项目地质以白垩纪红色砂岩为主，石灰纪壶天灰岩次之。红色砂岩及壶天灰岩结构稳固，工程地质条件良好。净水厂位于资兴市城郊区，位于星红村浇塘组，不在资兴市城市发展规划范围内，项目建设与城市发展规划无冲突，厂址南侧有乡村公路通往资兴市城区，交通条件便利，供电、给排水条件良。综上所述，拟选净水厂厂址生产便利性较好，水、电供应充足所在地环境敏感点少，且无特殊保护区，其选址合理可行。（2）平面布局合理性分析81 根据厂区的功能分工，将厂区自东往西分为三大部分。东部靠北边为值班生活、综合管理区，东部靠南边为辅助生产用房区（变配电间、加药间、机修车库仓库）；中部为水处理区域；西南部为污泥处理区域。常年夏季主导风向为西北风，故整个厂区即分工明确，又使污泥系统、加药间等处于下风向，对周围环境和厂内环境不造成影响。厂区的绿化采用集中与分散相结合的手法，综合楼的前坪为集中绿化区，路旁、池边、围墙内侧布置相对分散的绿化。有利于美化企业生产环境，改善企业生活环境，树立企业良好的社会形象。综上所述，本项目净水厂平面布局有利于生产人员生活区及办公区的环境保护、有利于减小能耗、有利于生产安全，其平面总体布局基本合理。1.1.1.输水工程管线布置合理性分析本项目清水输水管道工程主要沿郴州大道（郴资桂公路）铺设，长度33km，其管线施工区坡降平缓，交通较为方便，便于施工。但受到管线布设施工的局限要求，在施工过程中将临时占用部分农田，对农业生产存在一定的不利影响，考虑到管线施工属于临时占地，施工完成后，地表仍恢复为原有耕作状态，因此，管线布置对农业生产的影响较小。另外，在其他管线的布设占地类型中对林业植被影响很小，不涉及大面积的林地砍伐。综上所述，原水输水管线的布置基本合理。1.1.2.弃渣场选址合理性分析根据项目初步设计中的土石方平衡，项目弃方为55.32万m3，需建弃渣场填埋。目前初步拟定2处弃渣场。从现场踏勘来看，项目取水工程取水口施工及小东江一侧为东江湖风景名胜区一级山脊线以内区域，项目考虑不设置弃渣场是合理的；春树垅渣场位于2#施工营地旁，渣场周边基本无居民分布，利用现有冲沟作为弃渣场可充分减少施工运输量，同时也可减少弃渣场占地面积（不占用耕地），降低施工生态影响。熊家弃渣场位于取水工程出水口附近，同样利用山坡冲沟弃渣，渣场周边无紧邻村落和居民分布，选址对耕地进行了合理避让，选址基本不占用耕地。81 项目原规划在净水厂西北角设置3#弃渣场消纳部分弃渣，但是考虑到该渣场拟建地侵占耕地面积较大，补偿及生态修复代价过高，通过和建设方商定、并经可研单位论证后，拟取消3#弃渣场的设置，并根据熊家弃渣场地形、耕地分布等条件，适当扩大熊家弃渣场占地面积及填埋高度，扩大其渣容至32.3万m3。综上所述，本项目弃渣场选址合理可行。81 1建设项目周围环境概况本项目自东江水库取水，取水口距东江大坝直线距离约460m，距东江水库二级洞直线距离约260m；项目引水隧洞全长6103.5m，引水线路尽量靠近山体外侧布置，沿线采用混凝土衬砌需满足侧向埋深（进、出口除外），春树垅内布置一条施工支洞至引水洞线中部。项目净水厂位于资兴市城郊区星红村浇塘组，不在资兴市城市发展规划范围内，项目建设与城市发展规划无冲突。本项目清水输水管线途径资兴市、苏仙区（沿郴州大道（郴资桂公路）），至郴州市山河水厂，输水管道全长32.99km，其管线施工区坡降平缓，交通较为方便，便于施工。2.1.评价等级和评价范围本项目环境影响评价等级及评价范围见下表2-1。表2-1项目评价等级与评价范围一览表分类评价等级评价范围大气环境三级以本工程拟建净水厂厂址为中心，直径5km范围区域。管网施工区评价范围为沿线两侧50m范围的区域。地表水环境二级本项目水环境评价范围包括本项目取水水源东江水库，管道沿线涉及河流（东江、雷溪河、东河、西河）、本项目排污口下游2000m河道。地下水环境三级引水隧道施工沿线500m及净水厂厂址周边20km。声环境三级本项目拟建净水厂与山河水厂扩建高位水池厂址厂界及周边100m范围内的区域，管网工程评价范围为管网施工区沿线两侧200m范围的区域。生态环境三级取水工程（含引水隧道）、净水厂建设工程厂界及输水工程（含管道及高位水池）沿线两侧500m范围的区域。对于拟定的弃渣场，其评价范围为该工程行为可能造成生态环境影响的区域。2.2.环境质量现状（1）生态环境现状调查81 项目区域跨度较大，涉及区域包含农业生态功能区—城市生态功能区，地貌主要为中低山丘陵，土壤以石灰类和黄红壤土类为主，该区以丘岗山地农业生态环境为特征。净水厂评价区现状植被以鹅观草、白茅为主，其他区域植物种丰度一般，动物主要为农田生态区分布种区，无珍稀濒危保护动植物。（2）地表水环境2011年~2013年监测期间，东江水库所有监测点的各项指标均达到《地表水环境质量标准》（GB3838－2002）Ⅱ类标准限值及表2集中式生活饮用水地表水源地补充项目的标准限值要求，目前东江水库取水口区域水环境质量良好。小东江电站下游100m断面各水质因子均达到《地表水环境质量标准》（GB3838－2002）Ⅱ类标准限值，其他地表水监测断面各监测因子均低于《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，环境现状良好。（3）地下水环境地下水各监测因子的评价因子标准指数均<1，表明地下水各监测因子均达到《地下水质量标准》（GB14848-93）Ⅲ类标准要求，水质较好。（4）环境空气项目区周边SO2的监测浓度范围0.011~0.016mg/Nm3，全部监测结果均达到GB3095-1996中小时浓度的二级标准（≤0.50mg/Nm3）；TSP的监测浓度范围0.095~0.105mg/Nm3，全部监测结果均达到GB3095-1996中小时浓度的二级标准（≤0.30mg/Nm3）。监测数据统计分析结果说明本项目拟建厂址所在地周边环境空气质量较好。（5）声环境评价过程中对区域声环境进行了现状监测，监测结果表明各监测点声环境质量现状符合2类声环境功能区标准要求。（6）项目水土保持现状根据湘政发《湖南省人民政府水土流失重点防治区划分报告》资料，拟建项目所经地区属湘东南工矿重点监督区。本项目所在区域水土流失以水力侵蚀为主，主要形式为面蚀和沟蚀，流失强度有轻度、中度、强度三个土壤侵蚀等级，其中以轻中度侵蚀为主，面蚀多发生在6°以上的坡耕地和蔬林地，沟蚀一般在15°以上的果木林地、幼林地和荒山荒坡。重力侵蚀包括崩岗、崩塌、滑坡等，一般发生在冲沟、溪河切割的背轴部和植被破坏后的山区。森林覆盖率为42.5%。本项目沿线所经区域水土流失情况见表2-1。81 表2-1项目涉及地区区域水土流失情况表县名称土地总面积（km2）流失总面积（km2）各级强度土壤侵蚀面积（km2）轻度中度强度极强度剧烈面积占流失面积百分比（％）面积占流失面积百分比（％）面积占流失面积百分比（％）面积占流失面积百分比（％）面积占流失面积百分比（％）资兴市2667.10330.94131.8039.83139.1142.0359.6118.010.420.1300苏仙北湖2247.48370.34210.5956.86127.9534.5525.826.975.981.6181 1建设项目环境影响预测及拟采取的主要措施与效果3.1.主要环境保护目标经调查，本项目涉及区域无珍稀动植物，项目主要环境保护敏感点具体详见表3-1~3-3。（1）引水工程环境保护目标表3-1本项目引水工程环境保护目标一览表环境要素敏感点方位规模距离影响因素保护目标地表水环境东江水库（含小东江）南91.5亿m3/取水及施工影响GB8978-2002Ⅱ类标准（饮用水水源保护区）地下水引水隧道沿线地下水环境///GB/T14848-93环境空气东江电站武警营房西约100人离施工区约300m施工扬尘GB3095-96二级春树坳居民西北2户离施工区约120m春树坳居民/40户5#施工道路两侧200m运输车辆尾气声环境东江电站武警营房西约100人离施工区约300m施工噪声GB3096-20082类春树坳居民西北2户离施工区约120m春树坳居民/40户5#施工道路两侧200m交通噪声生态环境施工区周边植被隧道施工区沿线/施工区500m范围内生态、景观、物种多样性/社会环境东江湖景区二级保护区内/施工区500m范围内景区范围内的施工期影响/81 小东江1000m东江湖武警营房春树坳居民图3-1取水工程环境保护目标示意图（2）净水厂环境保护目标表3-2净水工程环境保护目标一览表环境要素敏感点方位规模距离影响因素保护级别地表水环境保护目标耒水（东江）西大河141m3/s距净水厂约4.5km尾水排放GB8978-2002Ⅲ类标准大阪溪（东江支流）西北小河距净水厂约1km尾水输送管道泄漏东江水厂取水口/100000m3/d小东江大坝下游100m输水管道施工及净水厂尾水排放GB8978-2002Ⅱ类标准（饮用水水源保护区）木根桥水厂取水口/50000m3/d小东江大坝下游2400m环境空气保护目标星红村乌二组北约20户距净水厂约80m施工期：扬尘营运期：恶臭GB3095-96二级星红村花坪组东约30户距净水厂约200m星红村周家组西约60户（最近处7户）最近距离约20m星红村乌二组北约20户距净水厂约80mGB3096-20082类81 声环境保护目标施工期：噪声营运期：运行噪声星红村周家组西约60户（最近处7户）最近距离约20m地下水保护目标区域周边地下水//净水厂周边1000m范围/GB/T14848-93生态环境保护目标净水厂永久占地施工区范围内永久占地和临时占地对植被、农田占用或破坏/施工营地及施工便道临时占地//81 大阪溪资兴木根桥水厂取水口郴州东江水厂取水口明渠排污口1000m乌二组周家组花坪组净水厂址熊家弃渣场图3-2净水工程环境保护目标示意图（3）输水管线环境保护目标81 输水管线工程（含高位水池建设）自净水厂起，沿村级公路、S322省道，经郴州大道最后接入山河水厂，管道建设穿越耒水（东江）、雷溪河、东河及西河。表3-3输水工程环境保护目标一览表环境要素敏感点方位规模距离影响因素保护目标水环境保护目标耒水（东江）西141m3/s输水管道穿越河道管道穿越施工GB8978-2002Ⅲ类标准雷溪河/小河东河/小河西河/小河大气环境及声环境保护目标白鹿洞税务所（山河水厂）北工作人员20人距离厂界约20m施工扬尘及噪声（GB3095－96）二类标准；（GB3096-2008）2类标准郴州市海事管理局（山河水厂）南工作人员30人距离厂界约50m苏仙电力公司小区（山河水厂）西最近端第一排约60户距离厂界约40m御景花园小区（山河水厂）南最近端第一排约40户距离厂界约60m白水村（山河水厂）东北4户距离厂界约30m湘南学院（输水管道沿线）师生约18000人紧邻输水管道施工区下白水村右临路面约10户距离施工区约30m白露塘镇两侧临路面约50户距离施工区约30m麻田村左临路第一排约55户距离施工区约40m龙潭新村左临路第一排约40户距离施工区约50m长冲村左临路第一排约30户距离施工区约30m山河新村左临路第一排居民约25户距离施工区约35m资兴市两侧管道沿线两侧第一排约2000户紧邻输水管道施工区龙泉村左临路第一排居民约10户距离施工区约30m生态保护目标输水管线沿线两侧农田施工区100m范围内管线开挖临时占地、水土流失//81 社会环境沿线受征收占地的居民两侧施工区内涉及居民施工区范围内施工带来的交通堵塞4000m龙泉村湘南学院下白水长冲山河新村龙谭麻田白露塘镇资兴市东江雷溪河东河西河白水村白鹿洞税务所苏仙电力公司小区山河水厂郴州市海事管理局御景花园小区图3-3输水工程环境保护目标示意图81 3.2.主要污染物源强3.2.1.施工期污染源分析（1）废气施工期间，晴天有风时由于土石方开挖、平整土地、管线铺设、建材装卸、车辆行驶等作业导致产生施工扬尘，对厂区周围环境空气有一定影响。施工期的废气污染源主要是施工机械、运输车辆等，废气产生量较少，主要污染物是NO2、CO、THC（碳氢化合物）等。施工车辆除运送渣土车辆行驶外，一般都在原地，且不集体运行，因此尾气所排放的污染物量有限，对周围环境影响较小。（2）废水a)施工营地的生活污水排放源强本项目原规划建设的1#施工区不设置施工营地，该区施工人员每天住宿于9.5km外的东江镇，其工作餐为盒饭。1#施工区设移动式公厕。该区无生活废水外排。其它施工区施工营地按进驻施工人数80人、生活污水排放量按0.096t/人.d计算，则每日产生的生活污水12t，生活污水中污染物成分及浓度详见表3-4。表3-4施工营地生活污水成分及浓度主要污染物BOD5COD氨氮SS石油类动植物油浓度(mg/L)200~250400~50040～140500～6002～1015～40b)引水隧道施工过程中产生的隧道涌水排放可能污染水体。大量排出的地下水可能导致区域地下水水位发生改变，进而影响区域地下水环境现状。c)输送管道过河施工可能污染水体。d)施工区域堆放的建筑材料及土方被雨水冲刷对周围水体的污染。e)施工机械运行过程中跑、冒、滴、漏的油污及露天机械被雨水冲刷后产生的油污。（3）噪声本工程施工期间，需要使用较多的施工机械和运输车辆，其中施工机械主要有打桩机、挖掘机、推土机、装载机、压路机等；运输车辆包括各种卡车、自卸车等。这些机械设备运行时会产生较强的噪声，81 施工机械设备单机运行噪声见表3-5。此外，项目施工爆破作业过程中也会产生噪声，噪声源强约为95db(A)。表3-5主要施工机械和车辆噪声机械设备测距(m）声级(dB）备注打桩机1595~105不同类型打桩机运行有较大差异挖掘机584液压式推土机586装载机590轮式搅拌机290铲土车593卡车7.589载重越大噪声越高振捣机1581自卸车582（4）生态破坏a)管线及隧道开挖将使沿线的植被遭到破坏，农田被侵占，地表裸露，从而使沿线地区局部生态结构发生一定的变化，裸露的地面被雨水冲刷后将造成水土流失，进而降低土壤肥力，影响局部水文条件和陆生生态系统的稳定性。b)工程永久占地将减少当地的耕地、林地、池塘等的面积，改变用地性质。c)工程取弃土处理不当会引起水土流失。d)工程施工过程中（尤其是涉及风景名胜区二级保护区部分施工区域）可能对周围景观产生一定程度的不利影响,e)工程施工对地质的扰动若处理不当将引起泥石流、山体滑坡及山体崩塌等。3.2.2.营运期主要污染物源强（1）废水本项目运营期各种水污染物的排放情况见表3-6。表3-6水污染物排放状况废水废水量万m3/a污染物名称治理措施污染物排放量标准浓度限值（mg/L）排放方式与去向浓度（mg/L）排放量（t/a）生产废水229.95CODCr泥水处理系统85195.45100经大阪溪、明渠入东江SS70160.967081 生活污水0.1971CODCr地埋生化处理900.17100SS600.1270合计230.15//COD：195.62SS：161.08//（2）噪声拟建项目运营过程中所产生的噪声主要来自轴流风机、离心脱水机和水泵，主要为气流噪声和机械噪声。全厂主要噪声设备的情况见表3-7。表3-7主要噪声设备表编号设备名称数量声功率级dB（A）位置N1轴流风机480气水反冲滤池N2潜水泵185清水池N3鼓风机390气水反冲洗滤池N3轴流风机485泥水处理系统离心脱水机185潜污泵185（3）固废净水厂运营过程中产生的固体废物主要为泥水处理系统的泥沙以及生活垃圾，具体情况见下表。表3-8各种固体废物产生源强编号名称含水率产生量（t/a）性质产生地点S1污泥75％6000一般固废泥水处理系统S2生活垃圾13.14办公区、生活区（4）废气本项目运行期间无大气污染物产生。3.3.环境保护措施及环境影响分析3.3.1.生态环境保护措施及影响分析（1）对东江湖风景名胜区的影响分析81 本工程取水塔及部分引水隧道工程位于东江湖风景名胜区二级保护区范围（大坝及兜率岛之间区域）。图示如下：图3-4取水工程与东江湖风景名胜区关系示意图本项目建设为供水工程，项目建设与《湖南省风景名胜区管理条例》及《东江湖风景名胜区管理条例》现有规划及管理要求无冲突。但项目取水塔及部分引水隧道工程位于位于东江湖风景名胜区二级保护区范围内，部分引水隧道工程、净水厂及部分清水输送工程位于外围保护区内，项目建设必须满足项目风景名胜区管理条例中的相关要求。目前湖南东江湖风景名胜区管理处已就本项目出具回复：“东江引水工程是事关资兴、郴州乃至全省人民的福祉……我处将予以大力支持”。湖南省住房和城乡建设厅以《湖南省住房和城乡建设厅关于对在东江湖风景名胜区内建设东江饮水工程取水口部分工程有关事项的复函》（湘建景函[2013]204号）对本项目建设作出了回复：“东江饮水工程项目选址拟定于东江湖风景名胜区东江湖畔的东江镇红村浇唐组……81 是解决城市供水瓶颈、切实改善民生的特大系统工程和重大民生工程，在符合国务院《风景名胜区条例》及《东江湖风景名胜区总体规划》要求前提下，我厅原则同意在东江湖风景名胜区内建设东江饮水工程取水口部分工程并开展相关前期工作。”施工期对景区景观影响分析：（a）影响分析尽管项目建设所在区域未位于重要景观区域，但地表建设营地（包括弃渣场）及工程运输均将对景区造成一定程度的景观破坏。主要表现在以下几个方面：a)施工运输车辆对通过景区主要游览通道，造成道路拥堵；运输过程中的物料、泥土洒落，对景区景观造成不利影响。主要受影响区域为东江湖景区主要游览路线（景区入口至东江电站大坝一线）b)由于1#、2#施工道路的运行（包括取水口施工）将对施工区域局部地形、植被造成一定破坏，影响原有的山区森林环境的特色，同时因施工带来的水土流失造成的水体浑浊也会影响游客对拟建场地原有良好的视觉效果，该段主要受影响区域为东江大坝景点观景台。c)5#施工道路的拓宽将对线路沿线局部地形、植被造成一定破坏，同时施工期间大量施工运输车辆的运行也将影响原有的山区森林环境的特色，主要影响区域为小东江左岸游览区域（东江电站大坝下游约1km~3km处）。d)隧道开挖的弃石弃方如未及时有效处置，下雨时未完工路面及临时弃土石场的水土流失，将严重地影响区域的景观环境，而且工程施工时的飞灰扬尘，将使区域景观环境恶化。本项目利用ArcGIS软件，根据区域数字高程图（DEM），对项目各组成单元进行了可视域分析，结果如下：a)由于净水厂所在区域西侧及南侧山脊阻隔，净水厂不在风景区旅游线路视线范围内，因此不会对旅游线路沿途景观造成影响。b)本工程原规划设置的1#施工区在旅游线路部分地段可视范围内，施工期间会对旅游线路沿途景观造成一定的影响，但随着施工期的结束其影响会逐渐消失，影响是短期的可逆的。且根据前述内容可知，1#施工营地在项目实际实施过程中将取消，不会对旅游线路沿途景观造成不利影响。c)81 取水塔在旅游线路部分地段可视范围内，但由于本项目取水塔体量较小，且相对整个旅游线路而言，取水塔在可视范围内的地段较短。只要合理控制取水塔建筑形态与色彩，做到与周围环境协调，可以减轻人工建筑在视觉上对景观的干扰。（b）环保措施目前东江湖大坝景区开发程度不高，游人相对较少。通过有序施工可大大减少短时间施工对风景名胜区产生的不利影响。为避免以上情况出现，本项目在设计之初即考虑了一系列控制措施：a)将施工过程中运输量最大的弃土弃渣运输路线（小东江右岸）避开景区主要游览路线（小东江左岸），以减少施工运输对景区景观的影响。b)5#施工道路利用现有道路拓宽，尽量减少因植被破坏而形成不良景观影响。c)严格落实水土保持措施，对取水口建设过程中的水土流失造成景观恶化、对春树垅弃渣场及时落实护坡、水土修复、表土回填等措施，减少其水土流失可能造成的下游小东江水体景观恶化。为进一步降低施工运输带来的景观影响，评价要求施工过程中必须通过主要游览通道的外来运输（如水泥、钢材、油料等），必须保证封闭运输，严禁沿途洒落；与景区管理部门协调一致后，统一调度运输方案及运输时间，尽量选择非旅游高峰期进行大规模运输作业；同时建议业主在景区进口外设置洗车平台，进入景区施工车辆均必须清洗后方可进入景区。此外，本项目施工进场前，应加强对施工人员的生态环境保护的宣传教育工作；施工过程中应尽可能保护区域植被和野生动物；施工完毕后采取措施及时恢复。采取适当的管理措施对于施工期生态保护具有事半功倍的效用，施工监理是施工期最好的管理措施。在整个施工期内，采用巡检监理的方式，检查生态保护措施的落实及施工人员的生态保护行为。通过采取及时有效的措施加以防治，规范施工，可大大降低施工过程中对景区的影响。施工结束后，施工期带来的景观影响将逐渐消失。营运期对风景区景观影响分析：（a）影响分析项目取水工程建成后，因工程施工而遭到破坏的地形、植被的防护工程、恢复工程以及绿化工程同时竣工，因工程施工对区域景观环境的不利影响也将逐渐81 消失。届时项目地表构筑物仅为一栋取水塔，项目营运期对景观环境产生直接影响仅局限于局部空间区域，其影响主要表现在：①对区域景观、景物的防护及观赏性的影响；②项目的形态指标、线形指标、色彩指标、质感指标与区域风景资源背景之间景观相融性变化的影响。（b）环保措施取水塔在旅游线路部分地段可视范围内，但由于本项目取水塔体量较小，且相对整个旅游线路而言，取水塔在可视范围内的地段较短。只要合理控制取水塔建筑形态与色彩，做到与周围环境协调，可以减轻人工建筑在视觉上对景观的干扰。取水塔位于东江电站大坝右岸，背靠山坡林地，主要有松树林、杉木林等，林相整齐，森林环境佳。项目造型设计可充分结合地形，使工程外露建筑外型设计按照景观的一部分来设计，墨绿色可避免产生视觉冲击，可取得较好的效果。（2）对水资源的影响（a）影响分析现场调查可知，库区附近居民的生产生活用水主要是引用山泉水、山塘水及压水井自备取水，不从东江水库取水，因此，工程建设不会对库区附近居民生产生活用水造成影响。耒水经东江、小东江水库调节后，其下泄流量多年平均为133m3/s，最热季（夏季，6～8月）平均流量为103m3/s，最冷季（冬季，12月～次年2月）平均流量为222m3/s，分别为东江引水工程实施前对应下泄流量的97.79%、97.16%、98.7%，因此本项目的运行对水库下泄流量的影响较小，项目下游河段由此产生的水文情势变化较小。按照东江水库调度基本规则，小东江水电站最小下泄流量40m3/s（12.61亿m3/年），本工程近期1.09亿m3取水量仅占取水口至耒水耒阳市区间总供水量的6.9%，且取水量80%回归到郴水河口以下的耒水流域，该区间工农业用水、生态用水能够得到满足。因此，本工程建成后对该区间的取用水户影响不大。东江电站具有水资源调度功能，根据《湖南省水资源调度方案及系统建设规划》，湘江易家湾到长沙枢纽河段，枯水季节维持最小生态需水流量为603m3/s81 ，长沙站相应水位在25.20m至25.50m。如果水位降至25.2m，对湘江上游水利工程统一调度，及时给湘江补水，确保水位维持在25.20m至25.50m。郴州市东江引水工程近期年取水量为1.09亿m3，供郴州市和资兴市生活和工业用水，用水的80%回归到耒水，对湘江补水的影响较小。本项目在东江电站库区内取水，近期取水流量为30万m3/d（3.47m3/s），将会减少水库发电水量，从而导致水库发电量减少，根据《郴州市东江引水工程水资源论证报告》工程取水将使水电站发电量减少3659万kw.h。目前湖南省电力公司已就郴州自来水公司东江取水工程出具回函（关于出具东江大坝取水认可文件的复函）：“为切实履行企业社会责任……促进东江引水工程项目的立项审批…………我公司原则上同意在大东江或小东江水库取水”。（b）环保措施本项目取水工程严格按照设计施工、取水，经过论证分析不会对当地水资源带来明显不利影响。（3）对区域植被与动物的影响（a）影响分析本项目涉及区域包括取水工程段、净水厂区段及输水管线段三部分，其中净水厂区位于农村地区，区域植被以杂草和灌木为主，本项目植被破坏和土地占用，对动植物资源的不利影响仅表现在物种分布范围和生境面积有所缩小，而不会造成陆生物种灭绝，不存在危及陆生生物多样性问题。输水管线沿线分布有一定数量的乡镇和居民点，野生动物物种、数量均不太多，主要为常见种类，无珍稀保护野生动物。故工程建设过程虽对动物生命活动产生了一定程度的不利影响，但不会改变其种群结构，其种群数量也不会因本项目建设而受到大的影响。输水管道施工沿郴州大道（郴资桂公路）铺设，由于长期和频繁人类活动的影响，沿线地带植被覆盖情况不佳，多为人工种植的经济树木——茶树、果树为主，其余也分布有柏、杉等常见的林木以及少量蔬菜等经济作物。沿线未见需特殊保护的珍稀濒危保护植物，敏感程度低。本项目施工工程中动土量较少，随施工后补栽绿化，原有地表植被将会逐步恢复，因此不会产生长期不良影响。取水工程段主要位于东江湖风景名胜区范围内81 ，本项目施工过程中必然会对施工区域植被及动物存在一定不利影响，但由于施工区域（106500m2）相对于整个区域而言面积较小，产生的影响也相对较小。（b）影响分析通过加强东江湖水源保护区内建设点和施工营地的管理，对生物多样性的影响不会很大。取水口采用围堰施工以控制受影响的区域，引起的悬浮物在经过长距离的沉淀，进一步减轻对水生生物的影响。施工结束后，随着稀释和水体的自净作用，水质逐渐改良，水生生物可基本恢复到施工前的水平。严格施工管理，采取措施及时恢复，项目施工对区域植被的不利影响可随植被的恢复而缓解、消失。施工完成植被恢复后，区域内受影响的动物仍可回到原来的领域，其种群结构不会改变。（4）对土壤的影响本项目建设占用土地将造成部分水稻土、菜园土损失，此外，在施工过程中，取弃土、运输等造成少量土地表层及其植被破坏，表层耕作层被污染或丧失，性质变化，保水保肥性下降等。由于项目建设清除的土壤相当于损失有机质827.0t、全氮429.3t、磷689.66t和钾342.5t。如果对这些剥离的肥沃土层不加以保护和利用，则本道路工程施工期对土壤养分的损失是较大的。因此，施工结束后必须将这些地表土用作道路绿化或复耕，不使其损失掉。（5）对土地利用的影响（a）影响分析本项目净水厂建设占用土地的环境影响是不可恢复的，除了直接占用的这些土地外，工程建设过程中采石弃土等还将占用一部分土地，这将给建设地周围带来不可避免的生态环境破坏。项目永久占地区主要为目前主要是杂草和灌木及少量经济林。永久占地共计253700m2，其中荒草地约9500m2，灌草丛约71600m2，林地约128500m2，这些土地将随该项目工程建设而改变原有使用功能，成为建设用地，造成土地原有土地使用功能的丧失，生物量减少。本工程弃渣场、施工临建区、施工道路区等临时工程需占地1.54hm2，包括荒地、林地及部分耕地，会对该部分土地生物带来一定的不利影响。（b）环保措施81 施工时对生态影响和破坏，应在设计和施工时引起足够重视，评价要求在施工时应尽量对施工涉及区域进行生态防护、改善以及绿化，或通过其他措施给予补偿。本工程完成后，临时工程占地可随即进行复垦种植，视具体情况可改造为农业或林业用地，施工结束后不再对土地利用产生影响。（6）水土流失影响（a）影响分析项目施工期间管沟开挖、临时堆土、建构筑区基础开挖，场地平整等土石方工程施工对水土流失影响最大。（b）环保措施项目目前已经完成水土保持方案的评审，根据《郴州市东江引水工程水土保持方案》中5.1主体工程水土保持制约性因素分析与评价结论，认为本工程的建设《开发建设项目水土保持技术规范》（GB50433-2008）的规定要求，从水土保持角度分析，工程建设基本上不存在水土保持方面的制约因素，项目可行。”本报告要求建设单位应更好地对水土流失进行有效的防治，减缓水土流失。水厂建成后，尽快恢复周围受影响的植被，做好厂区内的绿化规划和绿化，保护厂区周围的生态环境除净化构筑物及必要的建筑和硬化道路以外，其余土地均作绿化用地，水厂内部将建设完整的下水道系统使地面雨水及时排走，不会造成表土的流失现象。在建设期间，由于工程建设扰动地表，并造成大面积的土体裸露，使大量疏松土体直接受降雨及径流的综合作用发生水土流失。根据工程的平面设计及工程所导致的水土流失特点采取如下措施进行防治：a)征地结束后，立即修建围墙，以确保后期施工所引起的水土流失不流出项目的防治范围；b)在土方填筑之前应将表土剥离集中堆置；c)在土方填筑时，应分区分块进行。防止因统一填筑时，产生大量的水土流失，从而影响到施工和周边环境；d)在土方填筑过程中应立即完成围墙施工，并根据需要增加挡土墙措施，以免造成水土流失影响阻碍工期；81 e)在土方填筑后，围墙建设的同时，对道路广场区进行硬化措施，既起到防治水土流失的目的，也方便后期施工；f)建设开挖的稳定陡坡均采用喷锚支护，非稳定坡采用挡土墙。因开挖破坏的植被均应恢复；g)原有天然排水沟在厂区的均应砌护，并作消能过程；h)主体工程的土方填筑结束后，立即对绿化区回填表土植种草木。（7）生态整体性影响分析项目建成后林地景观仍为保护区的基质，其优势度在工程建设前后几乎没有变化；人工建筑景观的优势度虽然有所增加，但远远达不到景观优势，其他斑块的优势度也基本没有变化。可见，项目建成后评价范围内原有的自然景观没有作大面积、高强度的改变，基本上保持了原有状态，各类景观没有出现明显的碎化，仍保持着较高的连通度，生态系统的结构与功能没有遭到严重破坏。3.3.2.地表水环境影响分析（1）施工期取水工程废水：（a）影响分析取水工程施工期对地表水体的影响主要包括在施工营地生活污水、构件预制场混凝土搅拌废水、以及施工机械跑、冒、滴、漏的污油及建筑材料运输与堆放对沿途饮用水水源保护区水体的影响。（b）环保措施根据国内同类工程环境影响评价和监测经验，一般在水下构筑物周围约100m范围内的水体中悬浮物将有显著的增加，随着距离的增大，其影响将逐渐减小，随着施工的结束，影响将很快消失。施工过程中对基础施工钻渣和泥浆统一收集后送至春树垅弃渣场处置，可大大减少对周围水环境的影响。本项目施工采用外购商品混凝土，施工营地并不布置拌合站，仅有少量预制构件在施工区构建，故施工影响大大减少。但少量预制构件及水泥稳定碎石的拌和的过程中仍会有废水产生，主要是料罐的冲洗废水，建议业主建设过程中应该尽量收集回用（灰土拌合），或用于施工路面洒水，如实需外排则需采取措施处理达标后方可排放。81 施工营地的工程车辆、机械设备清洗、检收产出的少量含油废水必须经沉淀、隔油处理后，方可外排。施工过程中施工材料如沥青、油料、化学品物质等在其堆放处若保管不善，被雨水冲刷而进入水体也将污染水环境和土壤环境。项目应避免在施工区域（尤其是取水口工作面）大量设置沥青、油料、化学品等物质等堆放场。净水厂废水：（a）影响分析本项目净水厂区施工将产生一定量的施工机械、车辆降尘冲洗废水及生活污水，如随意排放将对当地地表水带来不利影响。（b）环保措施施工机械、车辆冲洗废水中主要污染物为SS，约500～1000mg/L，经简易沉淀池，沉淀处理后上清液作为降尘用水。生活污水产生于施工人员临时生活区，主要包括生活洗涤污水与粪便污水等，来自施工人员临时食堂、浴室、厕所等，主要污染物为SS、CODCr及粪大肠菌群等。根据同类工程施工期水质污染调查，施工工地上的生活污水经沉淀及化粪池厌氧消化处理后，各污染物排放浓度均得到一定程度的降解，外排入附近农渠作为农肥使用，对水质影响较小。输水管道施工对过河水质及下游取水口的影响：（a）影响分析输水管道施工过程中开挖土石方临时堆放场过程中，因水土流失可能会导致泥土冲入相关河流（东江、雷溪河、东河、西河），造成水体混浊，受到污染。（b）环保措施小东江水库下游（耒水）有东江水厂取水口（坝下游100m）及木根桥水厂取水口（坝下游2400m）。本项目管道穿越（穿越处位于东江水厂取水口下游300m，木根桥水厂取水口上游2000m）耒水采取管桥形式，施工不涉及扰动河床，管道穿越东江主体施工对两饮用水水源水质影响轻微。但本项目净水厂施工过程中产生的施工废水将随东江支流大阪溪经5.32km后，通过修建的明渠（长约300m）汇入耒水（东江），汇入口位于东江水库大坝下游400m81 ，如在施工过程（含净水厂及星红村至东江大桥段管道施工）开挖土石方临时堆置遇暴雨没及时拦挡，将可能携大量泥沙汇入东江水厂取水口附近水域，造成取水口附近局部水域短期悬浮物浓度增加，对居民饮用水取水口水质有一定不利影响。因施工期水污染为暂时性污染，将随施工结束而逐渐消除，在施工过程采取行之有效的水土保持措施将显著减少因水土流失给带来的环境污染以及对下游取水口的影响。（2）营运期本工程净水厂尾水经泥水处理系统处理后达标排放，流经5.32km后经明渠汇入耒水（东江），完全混合后枯水期（生态下泄流量）在木根桥水厂取水口断面CODcr贡献值为0.22mg/L，叠加背景浓度后的CODcr浓度为5.22mg/L，可以满足GB3838-2002《地表水环境质量标准》中Ⅲ类水质标准要求。此外，项目污水汇入口与小东江水库下泄水流交汇点位于东江水厂取水口下游，在下泄水流冲击下，混合后水流回流困难，净水厂尾水经处理达标后亦排放不会对东江水厂水源水质造成明显不利影响。3.3.3.地下水环境影响分析（a）影响分析本项目对地下水影响主要集中于引水隧道施工。隧道施工过程中，为确保正常施工，对涌水活动区域需进行疏干排水，在一定时间内会对局部地下水产生一定影响。影响表征主要为水资源和水质两方面。隧道施工过程中的大量疏干地下水，容易导致隧址区地下水流失严重，隧道较大范围内形成降位漏斗。同时随着隧址区地下渗流场的改变，地下水渗流方向和流径也容易发生改变，使隧址区地下水位下降，并影响地表植物的正常生长。（b）环保措施目前隧道建设中针对地下水问题有两种解决方案：其一为以排为主，即将涌入隧道的地下水通过隧道排水系统输出隧道；其二为以堵为主，即通过封堵措施将水隔离在隧道之外。而疏干排水与排水是隧道施工过程中“一而二，二而一”的一体两面关系，隧道涌水越多，疏干排水水量就越大，疏干排水水量越大对区域地下水水位影响也越明显，同时外排水量的增加也增加了对区域水质污染的概率。81 根据岩溶水文地质条件分析可以看出，引水隧道施工区域地下水主要包括松散岩类孔隙水、基岩裂隙水、岩溶裂隙或岩溶管道水。松散岩类孔隙水与基岩裂隙水主要受大气降水、邻近基岩裂隙水、岩溶水的补给，向河流和溪沟排泄。水位受随季节降水变化明显。岩溶裂隙或岩溶管道水主要位于取水口区及隧道出口区，埋藏较深，补给条件相对不良，故项目施工过程中产生的涌水将主要通过B、C、F段断层沟通，因本项目隧道直径较小，洞室与断层接触面也相对较小，施工过程中产生的地下涌水量也随之降低，虽然施工过程中会使得构造含水层沿区域断层局部疏干，但引起的区域性地下水水位下降的可能性较小。考虑到隧道施工区域为生态敏感区，为尽可能减少疏干排水对地下水水质水量的影响，评价建议业主在后期施工设计过程中应考虑采用注浆围岩的施工方式控制地下水渗透。利用注浆质量和注浆圈的厚度调节围岩的渗透性能，进而控制涌水量和注浆圈内侧衬砌外侧的外水压力。在确保安全施工的前提下，尽可能减少隧道施工产生的涌水。3.3.4.声环境保护措施及其影响分析（1）施工期本项目施工期声环境影响主要为施工噪声影响，集中在人员密集区域（净水厂区及输水管线区）。净水厂区施工期间的噪声主要来自施工机械、施工作业和运输车辆的噪声，施工期噪声具有阶段性、临时性和不固定性的特征，不同的施工设备产生的机械噪声声级各不相同。类比同类工程施工经验，本项目施工过程中对周边影响较大的噪声源主要为混凝土振捣器施工机械噪声，其噪声值最高可达95dB（A）左右。根据《建筑施工场界噪声限值》（GB12523-1990）的规定，混凝土施工期间敏感区和施工区边界线噪声标准昼夜分别为70dB（A）、55dB（A）。在项目施工过程中，砼框架浇注一般需一次成形施工，混凝土振捣器的施工运行时间也需日夜连续运行。本项目水厂及高位水池施工声环境影响敏感点主要为星红村周家组及乌二组约有17户居民以及山河水厂周边居民（御景花园小区、苏仙电力公司小区及白水村）将受施工噪声影响，将受到施工机械噪声的影响，应合理选择低噪声水并采取一定的施工管理措施来进行防治，同时控制施工时间。81 清水输水工程管网沿郴州大道（郴资桂公路）铺设，施工主要是挖掘机和运载卡车施工，管线附近两侧部分居民点距离施工区宽度仅10～20m，施工期噪声将对沿线居民点存在短期污染，由于道路两侧居民相对较多，施工过程中对居民区声环境影响较大，应采取一定的施工管理措施来进行防治，并严格控制施工时间。如不加以管理则可能引起施工人员与周边居民的投诉和纠纷。随着施工的结束，本项目施工期噪声污染也将消除。此外，本项目引水隧道挖掘过程中需要爆破，会产生噪声，但是考虑到爆破工作均为地下作业，爆破噪声只对工作环境产生影响，对地面声环境影响极小，不会对工作区域附近动物产生明显不利影响。只要施工人员配戴耳塞，项目爆破噪声对施工人员影响不大。（2）营运期本项目利用水库水位的位能，保证重力流输水至山河水厂，所以取水及输水过程中基本不需要水泵，仅在山河水厂处增设一调压水池，故本项目建成后，主要噪声源来源于净水厂设备噪声以及山河水厂新建调压泵站水泵噪声。净水厂主要的噪声设备有风机、水泵、鼓风机等设备，山河水厂新建调压泵站主要设备为水泵共3台，各设备均置于室内，屏障衰减以一幢房子4dB(A)，两幢房子6dB(A)，三幢房子及以上8dB(A)，钢结构厂房削减噪声值按15dB(A)计，如该面密闭不设窗门，噪声削减值按20dB(A)计，如某一面密闭且内设辅房，其噪声削减值按25dB(A)计；同时，采取吸声、隔声、消声、减震等降噪措施，使噪声值得到衰减，厂界噪声能达到《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，设备噪声对周围环境及敏感目标不会产生明显影响。总的来说，该项目的生产运营噪声对周围环境的影响较小。3.3.5.大气环境影响分析本项目大气环境影响主要为施工期扬尘影响，其中：施工场地平整、地基开挖、结构施工、道路、绿化施工等过程，由于土地裸露，建筑材料运输等将产生大量扬尘。如遇天干地燥时，在自然风力的作用下产生的扬尘对周边环境空气质量将产生较大的影响。一般情况下，净水厂施工场地、运输道路沿线在自然风力的作用下产生扬尘的影响范围一般为100m81 左右，在静风状态下，道路运输扬尘污染主要在道路两边扩散，随着离开路边的距离增加，浓度逐渐递减而趋向于背景值。需采取措施对施工现场和车辆行驶路面实施洒水抑尘措施，减小扬尘污染。输水管网铺设时产生的施工扬尘也会对管网沿线环境空气质量产生一定的影响。输水干管施工面呈细、长的特点，其中部分集体村居民距离施工区较近，在施工期间产生的扬尘不可避免的对沿线附近部分当地村民产生影响，但主要集中在距离管线工程两侧50m范围内。另外，在山河水厂调压泵房和高位水池施工期间，对附近小区居民大气环境产生一定不利影响。施工期施工扬尘通过洒水抑尘可减小其影响，该影响将随施工结束而消除。项目运行期基本无大气环境影响。3.3.6.固体废物影响本项目运营过程中产生的固体废物主要为净水厂泥水处理系统的泥沙以及生活垃圾。厂内泥水处理系统产生的泥沙（含水率75%）主要含泥沙，不属于危险废物，泥沙产生量约8000t/a，通过集泥池收集后进入辐流式浓缩池进行浓缩，并通过离心脱水设备进行脱水处理，脱水后的泥饼运至附近低洼地填埋处置；生活垃圾收集后外运至资兴市垃圾填埋场填埋处理。因此，该项目运营过程中产生的固体废物能够得到有效处理，对外界环境产生的污染小。3.4.环境风险本项目最有可能发生的风险情况是废气、废水事故排放以及原辅材料、危险废物的泄露。此外，本项目引水隧洞沿线地形陡峻，冲沟发育，部分地段岩溶发育强烈，可能会遇到比较大的溶洞和岩溶突水，存在塌方、大涌水等风险。项目环境风险程度是人们所关心的，本项目环境风险在可接受范围之内。环评针对风险事故针对性的制定了应急措施和应急预案框架。3.5.清洁生产水平拟建工程各净水厂的动力均来源于市供电网络，符合清洁能源的要求。项目水厂的源水来自东江水库，水库水质现状能够满足《地表水环境质量标准》（GB3838-2002）Ⅱ类标准要求，水质良好。故本项目原材料符合清洁生产要求。81 东江水库水质较好，各项指标均符合《地表水环境质量标准》（GB3838-2002）Ⅱ类规定，采用常规水工艺（即混凝、沉淀、过滤、消毒工艺）就可达到《生活饮用水卫生标准》（GB5749-2006）规定的标准。同时采用二氧化氯工艺消毒法属目前较为先进的自来水消毒工艺。本项目的生产过程符合清洁生产要求。本项目的产品为可供人饮用的自来水，其在销售、使用过程中不会对环境产生影响，满足清洁产品的要求。3.6.环保设施“三同时”竣工验收计划本项目环保措施“三同时”竣工验收计划见表3-9。表3-9建设项目污染物防治“三同时”措施验收表排放源污染物名称防治措施与工艺三同时竣工验收项目预期治理效果废水生产废水泥水处理系统泥水处理系统达到GB8978-1996一级标准生活污水地埋生化处理系统地埋生化处理系统达到GB8978-1996一级标准固体废物生活垃圾集中垃圾站集中垃圾站收集后送填埋场填埋污泥净水厂集中泥沙临时存放池净水厂集中泥沙临时存放池收集后送低洼地填埋化学品浓盐酸净水厂围堰、事故池围堰、事故池收集泄露的浓盐酸生态厂区及周边绿化、防护林带绿化率/原水水质监测及出水水质监测水质在线监测系统水质在线监测系统确保监测系统正常运行环境监理环境监理管理措施环境监理总结报告确保施工期各项环保措施落实到位3.7.环境监测计划（1）水库水质监测本项目运行期水质监测主要包括水源水质、自来水水质监测，监测项目和监测频率详见表3-10。表3-10监测项目及频率一览表监测内容监测点频率监测项目水源水质东江水库设置在线监测系统，监测项目包括pH、COD、SS、NH3-N等设置在线监测系统，其余指标每月监测一次。嗅、味、可见物、pH81 、色度、氯化物、硫酸盐、总硬度、溶解性总固体、氨氮、亚硝酸盐氮、硝酸盐氮、挥发酚、六价铬、氟化物、氰化物、砷化物、铁、锰、大肠菌群、细菌总数。出水水质清水池（2）取水口底泥监测监测点位：分别在东江水库水库取水口处设置底质监测点。监测项目：包括pH、Hg、As、Cu、Pb、Zn、Cd、Cr等共8项。监测时间和频次：在项目进行初步设计前进行监测。81 1公众参与4.1.意义与目的为了加强建设项目各方与受项目影响的公众之间的联系和交流，使公众比较全面了解建设项目，减轻对项目影响的担忧，通过公众参与的形式，把公众对项目的多种意见和建议体现在公众参与的结论中，使项目的规划设计更加完善和合理，以提高项目的环境和经济效益。公众通过参与来维护其环境权益、履行其保护环境的责任和义务，对形成良好的保护环境的社会风气和实现预定的环境目标有重要的保证作用。公众参与的结论体现在报告书中，环保部门及行业主管部门在报告书审批时应充分考虑公众的意见，并及时反馈给建设单位，作为监督和验收的内容之一。通过公众参与，可使环境影响评价的对策更具合理性、实用性和可操作性。4.2.调查方式根据《环境影响评价公众参与暂行办法》的要求，本项目的公众参与采用通过发放工程项目简介资料，进行现场公示（公示照片见下图4-1）、网络公示，组织公众及单位团体填写《郴州市东江引水工程公众参与调查表》的方式进行。公告地点：自来水公司宣传栏公告地点：星红村村委会楼前81 公告地点：山河水厂门口图4-1郴州市东江引水工程现场公示照片2013年3月25日在环评爱好者论坛环评公示区（http://www.eiafans.com/forum.php?mod=viewthread&tid=509285）进行了第一次建设项目环境影响评价信息公示。2013年4月15日在环评爱好者论坛环评公示区（http://www.eiafans.com/forum.php?mod=viewthread&tid=532158&extra=）进行了第二次建设项目环境影响评价信息公示。81 图4-2第一次网上公示截图图4-3第二次网上公示截图81 同时，企业于2013年4月19日在郴州日报上进行了报纸公示，截止定稿日，评价单位尚未收到任何反对意见。图4-4报纸公示截图4.3.调查内容（1）公众对该建设项目的了解状况。81 （2）公众对项目应关注的主要环境问题。（3）项目建设及运行对公众的生产生活影响程度。（4）公众认为该项目建设对当地环境的影响。（5）公众对该项目建设是否支持。4.4.调查结果4.4.1调查简况为使本次调查能够如实地反应出公众对该项目的态度、意见和建议，并且使调查的对象具有一定的代表性，采用发放调查表的方式，将调查表直接发给每位调查对象，由被调查人亲自填表。对于沿线居民，大多在走访过程中采用发放调查表的形式调查公众意见，本环评工作小组于2011年7月上旬在沿线共发放调查表68份，收回68份，68份均有效。4.4.2.个体调查对象本项目的调查对象为可能受拟建项目建设和运行影响的周边地区相关人员，主要为东江镇星红村、白鹿洞镇上白水村、望仙洞镇和坪村居民，分布在净水工程附近及输水管道沿线，被调查人员年龄在26~50岁不等，具有一定的广泛性和代表性。参与调查人员基本信息见下表。表4-1被调查人员基本信息统计表序号姓名职业年龄性别文化程度联系电话家庭住址1周林森务农33男高中13467840296资兴县东江镇星红村周家组2王江明务农29男初中15273563582资兴县东江镇星红村周家组3陈华务农31男初中15886519296资兴县东江镇星红村花坪组4何生江务农35男初中13647356292资兴县东江镇星红村二组5朱国福务农35男中专/资兴县下白水镇星红村七组6周志华电焊工41男初中13549573636资兴县东江镇星红村周家组7周国廷务农60男小学13975728642资兴县东江镇星红村周家组8务农53男小学1378910395081 陈家元资兴县东江镇星红村古楼洞组9陈家胜务农58男高中13875340991资兴县东江镇星红村古楼洞组10陈永春自由40男高中13487532036资兴县东江镇星红村古楼洞组11陈本南务农56男初中13808445168资兴县东江镇星红村花坪组12陈江文务农53男初中/资兴县东江镇星红村花坪组13陈建文务农57男高中15773534388资兴县东江镇星红村花坪组14王小平务农48女高中/资兴县东江镇星红村乌二组15何华堂务农48男初中13135055150资兴县东江镇星红村乌二组16何英生务农40男大专13973547967资兴县东江镇星红村住塘组17何克武务农52男初中/资兴县东江镇星红村住塘组18王仁堂务农45男初中15115569004资兴县东江镇星红村焦竹组19蒋清香务农52女高中13272369929资兴县东江镇星红村乌二组20宋士开务农58男初中15173528273资兴县东江镇星红村乌一组21宋录文务农53男高中13786509784资兴县东江镇星红村乌一组22刘楚山务农37男高中15886519147资兴县东江镇星红村乌一组23王满芸务农62男小学13467800124资兴县东江镇星红村曹家组24王存江务农36男中专3485848资兴县东江镇星红村刘家组25陈本进务农34男初中15869823469资兴县东江镇星红村刘家组26刘来礼自由34男初中/资兴县东江镇星红村四组27陈继成自由34男初中15173579288资兴县东江镇星红村古楼洞组28邓资成务农58男初中13875519847苏仙区白鹿洞镇上白水村四组29徐忠飞务农46男初中13875580748苏仙区白鹿洞镇上白水村四组81 30孔涛务农29男初中13875553319苏仙区白鹿洞镇上白水村四组31邓艳生务农44男小学13807359231苏仙区白鹿洞镇上白水村四组32何点华务农38男初中13875552981苏仙区白鹿洞镇上白水村四组33邓新民务农58男高中13617350983苏仙区白鹿洞镇上白水村四组34宁建民务农37男高中13875501101苏仙区白鹿洞镇上白水村四组35冯小青务农40女初中13987772717苏仙区白鹿洞镇上白水村四组36肖胜东务农43男初中/苏仙区白鹿洞镇上白水村四组37邓军务农27男初中13875581860苏仙区白鹿洞镇上白水村四组38裴超林务农41男初中13975596412苏仙区白鹿洞镇上白水村四组39邓攀务农30男大学13975780682苏仙区白鹿洞镇上白水村四组40裴超凡务农37男中专13875506575苏仙区白鹿洞镇上白水村四组41肖圣西务农50男高中13875512736苏仙区白鹿洞镇上白水村四组42孔万红务农36男初中/苏仙区白鹿洞镇上白水村四组43张玲务农26女大学15886549886苏仙区白鹿洞镇下白水村二组44欧资平务农32男中专13469224001资兴县东江镇星红村焦竹组45廖水传务农50男大学13873550163资兴县东江镇星红村焦竹组46陈发务农26男中专15096126918资兴县东江镇星红村花坪组47首草风务农33女初中/苏仙区白鹿洞镇下白水村七组48朱海务农42男中专/苏仙区白鹿洞镇下白水村六组49曾平务农45男初中15007352285苏仙区望仙洞镇和坪村四组50刘伟务农55男高中13973510141苏仙区望仙洞镇和坪村四组51杨明广务农35男大学15973505858苏仙区望仙洞镇和坪村胜利组52杨林务农41男大专/苏仙区望仙洞镇和坪村胜利组81 53朱西林务农51男初中15115558192苏仙区望仙洞镇和平村和平组54刘玉福务农45男中专/苏仙区望仙洞镇和坪村四组55刘利务农35女高中/苏仙区望仙洞镇和平村和平组56黄文怡务农46男初中15115554285苏仙区望仙洞镇和平村果子园组57刘荣姝务农33女初中/苏仙区望仙洞镇和平村果子园组58黄文海务农50男初中18873561289苏仙区望仙洞镇和平村果子园组59刘雪芳务农31女高中/苏仙区望仙洞镇和平村果子园组60吴宝林务农49男初中13973531733苏仙区望仙洞镇和平村湾塘组61罗爱香务农29女初中/苏仙区望仙洞镇和平村果子园组62李振林务农37男初中13875508179苏仙区望仙洞镇和平村果子园组63罗峰务农29男高中/苏仙区望仙洞镇和平村果子园组64朱语峰司机35男初中13875362918苏仙区望仙洞镇和平村庙下组65刘正学务农52男高中13975707569苏仙区望仙洞镇和平村东边岭组66李青务农33男高中/苏仙区望仙洞镇和平村果子园组67胡朝轩务农26男大学15697358700苏仙区望仙洞镇和平村果子园组68刘志军务农35男高中/苏仙区望仙洞镇和平村果子园组问卷调查对象年龄构成见图4-5，文化程度构成见图4-6。81 图4-5个体问卷调查对象年龄构成图4-6个体问卷调查对象文化程度构成表4-2个体问卷调查结果汇总表编号调查表发放份数68收回份数68收回比例（%）1001您是否了解本项目的建设？了解不了解了解一些比例（%）34%46%20%2对于目前饮水质量是否满意？很满意一般不满意比例（%）40%38%22%3你对你所在地区的环境质量是否满意？很满意满意一般不满意比例（%）32%18%38%12%4您认为本项目对当地经济和社会有何影响？有利有害不确定/81 比例（%）72%/28%/5本项目建设施工期间，您最关注哪些可能对您生活造成影响的问题？施工噪声施工扬尘施工期临时占用土地施工车辆造成的交通拥挤比例（%）20%22%52%20%本项目建设施工期间，您最关注哪些可能对您生活造成影响的问题？施工安全其他//比例（%）30%16%//6您对该项目建设持何态度？坚决支持有条件赞成反对/比例（%）58%42%//问卷调查结果显示，54%的被调查对象了解或听说过该建设项目，其余的人不了解该项目，建设单位和当地政府部门要加强项目的宣传，使更多的群众了解本项目；大部分被调查对象对当地饮水状况不满意或一般满意，并有72%的人认为该项目的建设有利于本地的社会经济发展，其余28%的人也认为可能有利，而且所有的人坚决支持或有条件的支持本项目的建设，无人反对，说明了项目建设的重要性已深入人心，得到了群众的完全认可；88%的被调查者对当地的环境质量现状感到满意或一般满意；52%的人认为施工期的临时占用土地对自己的影响将比较大，另有30%的人认为施工安全也很重要，施工噪声和施工扬尘也会造成一定的影响，施工单位在项目施工时要尽量减少对环境的不利影响。绝大多数公众都希望该项目能迟早投入生产，以解决当地居民的饮用水安全问题，公众愿望迫切。在对本项目表示支持的同时，公众也提出了比较关心的项目可能会带来的环境问题：（1）施工期间恶臭、蚊蝇孳生、扬尘及噪声污染会影响居民的生活质量，希望采取有效的措施加以解决。（2）项目占地的补偿措施是否到位，且一定要按照国家规定执行。（3）采取行之有效的环保措施确保净水厂的噪声不会产生扰民现象。4.4.3.团体问卷调查（1）调查方式81 采用发放调查表的方式，将调查表直接发给每个单位、部门，由负责人亲自填表。本环评工作小组于2011年年7月中旬在沿线9个有关单位发放团体调查，收回9份，9份均有效。接受调查的单位详情见表4-3。表4-3团体调查单位详情表单位名称单位性质单位地址1郴州市城市水务管理办公室行政五岭大道79号2郴资桂（苏仙区）道路改扩建工程建设指挥部/塘溪乡3资兴市东江镇人民政府行政东江镇4资兴市东江镇星红村村委会/星红村5资兴市东江库区管理局事业晋宁路6塘溪乡政府行政苏园东路7苏仙区白鹿洞镇下白水村村民委员会/苏仙区白鹿洞镇下白水村8苏仙区白露塘镇政府行政白露塘镇9苏仙区白鹿洞镇上白水村村民委员会/苏仙区白鹿洞镇上白水村（2）问卷调查的内容（a）介绍项目的由来及建设意义。（b）介绍项目建设的环境影响：主要内容包括拟建项目的概况、工程项目组成、产污环节分析（废水、固体废物、噪声）、污染物排放分析、拟采取的环保措施等。使政府部门对本项目的环境影响有一个大致的了解。（3）意见反馈以上这些单位都赞成本项目的建设，认为该项目的建设非常有必要；这些单位的负责人都认为本项目的建设利大于弊，在采取了必要的环保措施以后，他们表示能接受本项目的建设对环境的影响，并且要求工程尽快实施，造福当地人民，解决当地群众饮水的问题，同时也对项目建设提出了建议，主要包括：①要考虑农民的生存问题，提前协调沿途用地情况及一系列的问题，解决因占地给农民带来的生活问题；②项目建设应与东江湖水环境保护相结合，取水与供水应当互惠互利，要建立供水与取水相适应的补偿机制。③搞好净水水厂内绿化，降低污染；④施工期间应作好防尘降噪工作，车辆应有专用的道路，不影响当地农民的正常耕作，尽量缩短施工期。81 ⑤项目沿郴资桂公路布设管道时，应及时与市城管部门协商，设计好消防栓，以免在今后的管理过程中造成不便。（4）补充调查根据本项目环评评审会专家意见要求，并考虑到项目下游东江水厂为本项目建设方，而木根桥水厂主要供应资兴市饮用水，资兴市在项目建成运营后由本项目供水，本报告仅补充了东江电厂的团体调查意见。湖南省电力公司东江水力发电厂属于国有企业，位于湖南省资兴市东江镇水电路1#，在了解本项目相关情况后，该单位表示“将按照省政府的相关指示精神积极配合郴州市办理相关手续”、“立足于服从和服务于经济发展和民生福祉大局，立足于湘江流域可持续发展的基本理念，切实履行企业社会责任，积极配合政府惠及百姓的民生工程研究与建设”。同时该单位针对东江引水工程也提出了相关要求：①全省规划、统筹兼顾，确保东江水库稀缺战略资源的合理利用；②科学论证、控制总量，确保湘江流域可持续发展；③规范程序、合理补偿，确保国有资产保值增值。4.4.4.其它方式的反馈意见截至报告书送审前未收到其他方式的反馈意见。4.5.公众参与的结论本次公众参与调查范围广，方法适当，调查对象基本覆盖了工程附近主要影响村镇居民，调查人群代表性强，公众参与调查表回收率高，调查结果公正客观。（1）通过个体问卷调查和团体调查，公众参与调查表回收率达到100%，支持本项目建设率为100%。（2）对于施工期带来的不良影响，大多数居民表示理解和接受，同时也提出了要求，要求建设单位夜间不能施工，注意施工安全，运输车辆走指定的路线。（3）对于本项目所占用的农田，群众表示应按照国家规定给予相应的补偿。（4）大部分公众认为本项目建设对区域环境的影响是正面的。说明当地居民深需要解决饮水问题，强烈支持本项目的建设。（5）严格按照相关文件要求建设本项目，规范程序，科学论证、控制总量。81 1环境影响评价结论5.1.报告书总结论郴州市东江引水工程项目符合国家产业政策要求，符合郴州市城市发展规划要求，净水厂选址与资兴市城市发展规划无冲突，项目建设符合清洁生产原则和循环经济理念，供水水源、厂址选址、管网布置、环境保护措施等均合理可行。本项目运营后，有利于提高郴州市城区居民饮水水质，保障人民群众饮用水安全。本项目净水厂和管网施工过程对环境的影响主要表现为施工扬尘、施工废水、施工噪声、施工固体废物以及水土流失造成的生态破坏。运营过程中对环境产生的污染主要表现为生产废水、生活污水、噪声以及固体废物对周边环境的不利影响。重点关注的环境影响（对下游取水口水质影响及对东江湖风景名胜区景观影响）在实施相应的环境保护措施后，本项目施工期和运营期对环境的不利影响均能得以消除和减轻。因此，在落实本报告提出的各项环境保护措施的前提下，从环境保护的角度分析，郴州市东江引水工程（近期）选址合理，项目可行。5.2.建议（1）建设单位应认真贯彻执行有关建设项目环境保护管理文件的精神，建立健全各项环保规章制度，严格执行“三同时”，确保治理资金的落实和到位。（2）本项目净水厂施工区域以及S322段管道（净水厂至资兴市段）建设区域施工中产生的污染及水土流失将沿大阪溪汇入耒水，为确保不对汇入口下游的木根桥水厂取水口造成不良影响，建设单位在施工过程中应严格按照本评价及水土保持方案要求落实各项措施，杜绝可能造成的水源污染情况。（3）鉴于本项目位于东江湖风景名胜区核心景区范围内，请郴州市尽快准备其引水工程相关资料，与湖南省住房和城乡建设厅一起赴住房和城乡建设部汇报，争取将该项目纳入到省人民政府2012年上报国务院请求审批的《东江湖风景名胜区总体规划》中。（4）取水口工程建设要依山就势，尽可能隐蔽，以减少对景观的影响，相关地面建筑应尽量控制建设规模，并与周边环境相协调。81 （5）尽可能减少开挖山体，损毁植被，不得向水体倾倒渣土，不得在风景区内设置取弃场。（6）为减少项目建设对东江水库水质及对东江湖风景名胜区的景观影响，建议项目取消1#施工营地。（7）鉴于原计划设置的3#弃渣场侵占耕地面积较大，补偿及生态修复代价过高，建议项目取消3#弃渣场。（8）项目运营过程中，厂方应进一步加强各种污染治理装置的运行管理和维护，杜绝各种事故性排放现象出现。（9）根据国务院《风景名胜区条例》相关要求，依法依规开展该项目的后续工作，按风景名胜区重大建设项目选址核准程序报批。（10）加强对水库水源保护区的保护，保证原水水质达标，禁止在库区及上游流域内从事对水质有污染的工业及其他项目。（11）加强对管网自来水的日常监测，确保水质达标。（12）聘请有资质的单位编制施工环境监理方案，项目施工期间按照要求进行施工、监理。81 1联系方式6.1.建设单位及联系方式建设单位：郴州市自来水公司；邮编：423000；联系电话：13807350007；联系人：傅国。6.2.环境影响评价承担单位及联系方式环评单位：南京国环环境科技发展股份有限公司；环境影响评价证书：国环评证甲字第1901号；通讯地址：长沙市天心区芙蓉南路369号；邮编：4100016；联系人：张艳；联系电话：0731-85594908。81'
