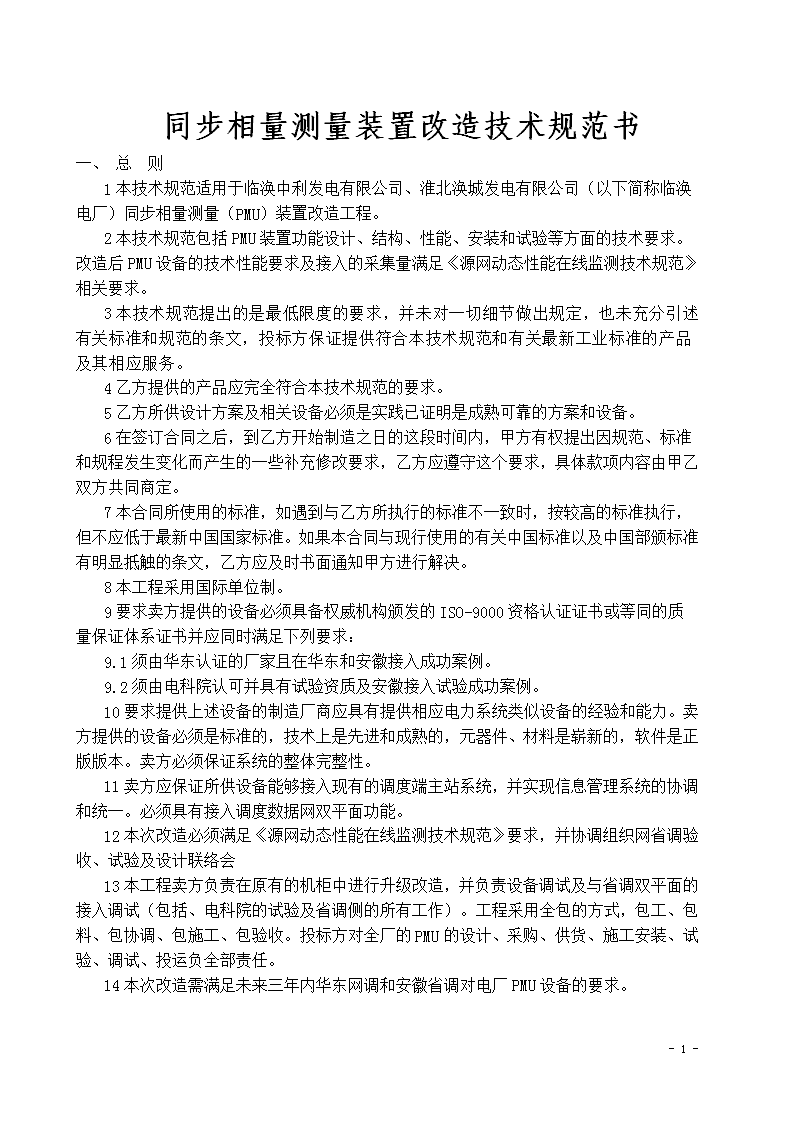

同步相量测量装置改造技术规范书

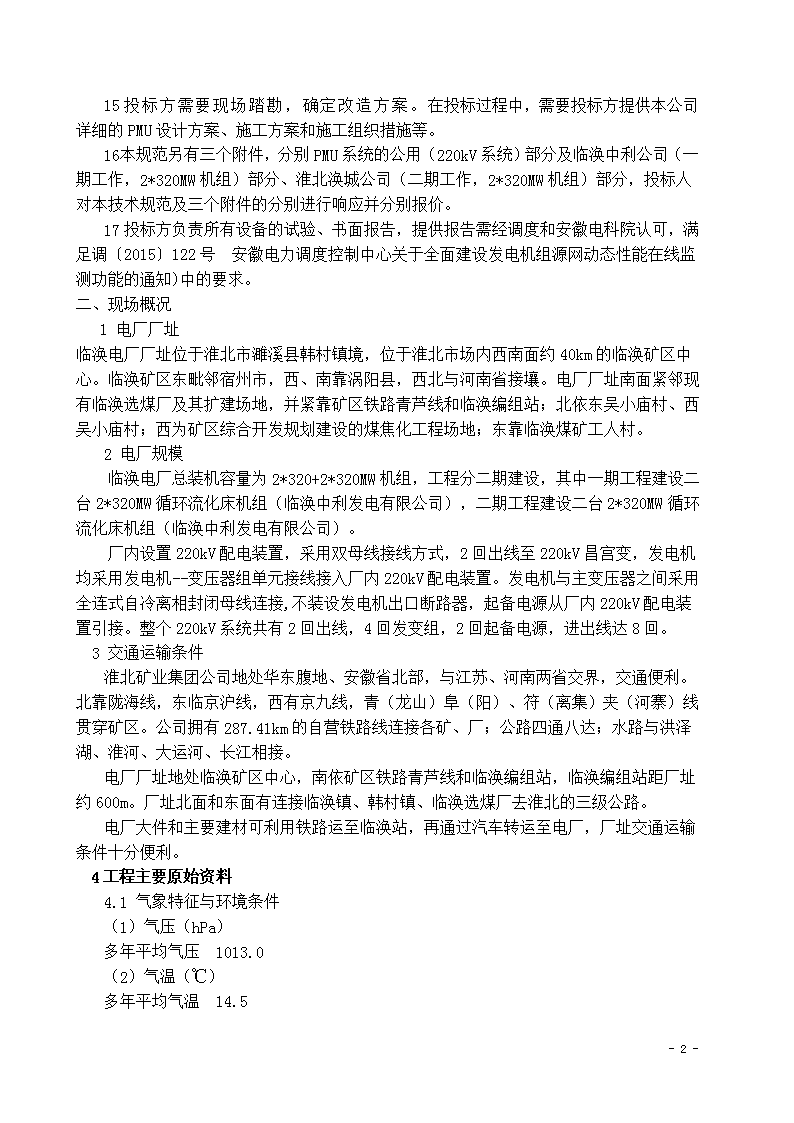

'同步相量测量装置改造技术规范书一、总则1本技术规范适用于临涣中利发电有限公司、淮北涣城发电有限公司（以下简称临涣电厂）同步相量测量（PMU）装置改造工程。2本技术规范包括PMU装置功能设计、结构、性能、安装和试验等方面的技术要求。改造后PMU设备的技术性能要求及接入的采集量满足《源网动态性能在线监测技术规范》相关要求。3本技术规范提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本技术规范和有关最新工业标准的产品及其相应服务。4乙方提供的产品应完全符合本技术规范的要求。5乙方所供设计方案及相关设备必须是实践已证明是成熟可靠的方案和设备。6在签订合同之后，到乙方开始制造之日的这段时间内，甲方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，乙方应遵守这个要求，具体款项内容由甲乙双方共同商定。7本合同所使用的标准，如遇到与乙方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。如果本合同与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，乙方应及时书面通知甲方进行解决。8本工程采用国际单位制。9要求卖方提供的设备必须具备权威机构颁发的ISO-9000资格认证证书或等同的质量保证体系证书并应同时满足下列要求：9.1须由华东认证的厂家且在华东和安徽接入成功案例。9.2须由电科院认可并具有试验资质及安徽接入试验成功案例。10要求提供上述设备的制造厂商应具有提供相应电力系统类似设备的经验和能力。卖方提供的设备必须是标准的，技术上是先进和成熟的，元器件、材料是崭新的，软件是正版版本。卖方必须保证系统的整体完整性。11卖方应保证所供设备能够接入现有的调度端主站系统，并实现信息管理系统的协调和统一。必须具有接入调度数据网双平面功能。12本次改造必须满足《源网动态性能在线监测技术规范》要求，并协调组织网省调验收、试验及设计联络会13本工程卖方负责在原有的机柜中进行升级改造，并负责设备调试及与省调双平面的接入调试（包括、电科院的试验及省调侧的所有工作）。工程采用全包的方式，包工、包料、包协调、包施工、包验收。投标方对全厂的PMU的设计、采购、供货、施工安装、试验、调试、投运负全部责任。14本次改造需满足未来三年内华东网调和安徽省调对电厂PMU设备的要求。-20- 15投标方需要现场踏勘，确定改造方案。在投标过程中，需要投标方提供本公司详细的PMU设计方案、施工方案和施工组织措施等。16本规范另有三个附件，分别PMU系统的公用（220kV系统）部分及临涣中利公司（一期工作，2*320MW机组）部分、淮北涣城公司（二期工作，2*320MW机组）部分，投标人对本技术规范及三个附件的分别进行响应并分别报价。17投标方负责所有设备的试验、书面报告，提供报告需经调度和安徽电科院认可，满足调〔2015〕122号　安徽电力调度控制中心关于全面建设发电机组源网动态性能在线监测功能的通知)中的要求。二、现场概况1电厂厂址临涣电厂厂址位于淮北市濉溪县韩村镇境，位于淮北市场内西南面约40km的临涣矿区中心。临涣矿区东毗邻宿州市，西、南靠涡阳县，西北与河南省接壤。电厂厂址南面紧邻现有临涣选煤厂及其扩建场地，并紧靠矿区铁路青芦线和临涣编组站；北依东吴小庙村、西吴小庙村；西为矿区综合开发规划建设的煤焦化工程场地；东靠临涣煤矿工人村。2电厂规模临涣电厂总装机容量为2*320+2*320MW机组，工程分二期建设，其中一期工程建设二台2*320MW循环流化床机组（临涣中利发电有限公司），二期工程建设二台2*320MW循环流化床机组（临涣中利发电有限公司）。厂内设置220kV配电装置，采用双母线接线方式，2回出线至220kV昌宫变，发电机均采用发电机--变压器组单元接线接入厂内220kV配电装置。发电机与主变压器之间采用全连式自冷离相封闭母线连接,不装设发电机出口断路器，起备电源从厂内220kV配电装置引接。整个220kV系统共有2回出线，4回发变组，2回起备电源，进出线达8回。3交通运输条件淮北矿业集团公司地处华东腹地、安徽省北部，与江苏、河南两省交界，交通便利。北靠陇海线，东临京沪线，西有京九线，青（龙山）阜（阳）、符（离集）夹（河寨）线贯穿矿区。公司拥有287.41km的自营铁路线连接各矿、厂；公路四通八达；水路与洪泽湖、淮河、大运河、长江相接。电厂厂址地处临涣矿区中心，南依矿区铁路青芦线和临涣编组站，临涣编组站距厂址约600m。厂址北面和东面有连接临涣镇、韩村镇、临涣选煤厂去淮北的三级公路。电厂大件和主要建材可利用铁路运至临涣站，再通过汽车转运至电厂，厂址交通运输条件十分便利。4工程主要原始资料4.1气象特征与环境条件（1）气压（hPa）多年平均气压1013.0（2）气温（℃）多年平均气温14.5-20- 多年最高气温41.1（1972年6月11日）多年最低气温-21.3（1969年2月5日）（3）相对湿度（％）多年平均相对湿度70多年最小相对湿度3（1977年）（4）水汽压（hPa）多年平均水汽压13.8（5）风速（m/s）多年平均风速2.8多年极大风速31.4（2001年7月25日）4.2地震基本烈度为6度。主厂房绝对海拔标高（黄海高程）：29m。主导风向：NE。4.3安装地点：户内/户外4.4污秽等级：Ⅲ级三、标准和规范下列标准所包含的条文，通过在本技术条件书中引用而构成本技术条件书的条文。所示标准均应采用最新有效版本。GB2423《电工电子产品环境试验规程》GB4858《电气继电器的绝缘试验》GB6126《静态继电器及保护装置的电气干扰试验》GB7261《继电器和继电保护装置基本试验方法》GB2887《计算站场地技术要求》GB9361《计算机场地安全要求》GB/T15532《计算机软件单件测试》GB/T17626.2《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.5《浪涌（冲击）抗扰度试验》GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》GB/T17626.9《脉冲磁场的抗扰度试验》DL/T670《远动设备及系统第5部分第103篇继电保护设备信息接口配套标准》DL/T720《电力系统继电稳定监录装置机柜、屏通用技术条件》《电网继电保护及故障信息系统功能规范》IEC61850变电站通信网络和系统系列标准《全国电力二次系统安全防护总体方案》GB/T13730-92地区电网数据采集与监控系统通用技术条件GB/T13729-92远动终端通用技术条件GB/T2887-2000电子计算机场地通用规范GB/T14598.9辐射电磁场干扰试验（Ⅲ级）-20- GB/T14598.10快速瞬变干扰试验（Ⅳ级）GB/T14598.14静电放电试验（Ⅲ级）GB/T14598.13脉冲群干扰试验（1MHz和100kHz）GB/T14598.3－936.0绝缘试验（2kV/50Hz1min）DL/T667-1999继电保护设备信息接口配套标准四、改造技术要求1PMU改造内容临涣电厂原安装了一套北京市四方公司CSS-200系列PMU装置。装置分别布置在网络继电器室和二个单元机组电气保护室。但装置技术性能不能满足《源网动态性能在线监测技术规范》相关接入采集量要求。为此，需将原来相量测量装置进行更换改造。网络继电器室的PMU主要功能为采集220kV系统参数，接入卫星时钟信号控制室，向调度高速传送数据、对采集到了的数据进行处理并在就地显示。单元机组负责采集发电机组的实时数据。2技术要求投标人根据所提供的设备性能，对与原有系统设备的接口进行检测，如与本次改造所提供的设备不能兼容，应本次改造中更换，费用应包括在投标价格内投标人需对原有系统的设备进行检测，如原有设备老化已不能长期运行，就本次改造中更换，费用应包括在投标价格内.装置容量要求：2.1参考装置配置结构-20- 图1PMU配置参考图2.2装置通信1）时间要求动态数据时标与数据输出时刻的时间差应不大于50ms。2）实时帧传送速率a)实时传送速率可以整定，应至少具有每秒1帧、10帧、25帧、50帧、100帧的可选速率。b)执行主站的召唤历史数据命令时，不应影响实时帧传送速率。2.3测量准确度要求1）基波电压、电流相量测量精确度a)在额定频率时基波电压、电流相量幅值测量误差极限应满足表2及表3的规定，幅值测量误差的计算公式为注：相电压幅值的基准值为57.5V×1.2，电流幅值的基准值为5A×1.2。b)在额定频率时基波电压、电流相量相位测量误差应满足表2及表3的规定。表2基波电压相量测量的误差要求输入电压0.1Un≦U＜0.5Un0.5Un≦U＜1.2Un1.2Un≦U＜2Un幅值测量误差极限0.2%0.2%0.2%相位测量误差极限0.5°0.2°0.5°注：U为电压相量幅值，Un为电压的额定值。表3基波电流相量测量的误差要求-20- 输入电流0.1In≦I＜0.2In0.2In≦I＜0.5In0.5In≦I＜2In幅值测量误差极限0.2%0.2%0.2%相角测量误差极限1°0.5°0.5°注：I为电流相量幅值，In为电流的额定值。c)基波频率影响：基波频率偏离额定值1Hz时，幅值测量误差改变量应小于额定频率时测量误差极限值的50％，相位测量误差改变量应不大于0.5°；基波频率偏离额定值5Hz时，幅值测量误差改变量应小于额定频率时测量误差极限值的100％，相位测量误差改变量应不大于1°。d)谐波影响：叠加20％的13次及以下次数的谐波电压，基波电压幅值和相位测量误差改变量应不大于100％。2.3功角测量准确度在48Hz～52Hz频率范围内，发电机同步电动势相位和功角的测量误差应不大于1°。2.4有功功率、无功功率测量准确度a)在49Hz～51Hz频率范围内，有功功率和无功功率的测量误差极限：0.5%。b)功率测量误差的计算公式为：（4-2）注：功率的基准值为3倍的电压的基准值乘以电流的基准值。2.5频率测量准确度在45Hz～55Hz范围内，测量误差不大于0.002Hz。2.6交流电流接入要求为了保证对电力系统稳态和动态参数的测量精度，装置的交流电流回路应接入测量CT回路。2.7直流电流接入要求接入范围：0-40mA或4-20mA，测量精度：0.5%。2.8试验标准：非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。试验项目和流程应符合现行的有关国家标准和部颁标准，这些标准是：Q-GDW131-2006电力系统实时动态监测系统技术规范；GB／T26862--2011电力系统同步相量测量装置检测规范；GB/T26865.2-2011《电力系统实时动态检测系统第2部分：数据传输协议》；-20- 所有标准都是最新版本，如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行。当标准、规范之间出现矛盾时，投标方将矛盾情况提交招标方，以便在开始生产前制定解决措施。2.9试验内容A.同步向量测量装置精度试验电压幅值、相角误差测试；电流幅值、相角误差测试；频率误差测试；有功功率及无功功率误差测试；电压、电流幅值随频率变化误差测试；电压、电流相位随频率变化误差测试；电压幅值不平衡测试；电压相位不平衡测试；电流幅值不平衡测试；电流相位不平衡测试；谐波影响量测试；幅值调制测试；频率调制测试；10%幅值阶跃测试；90度相角阶跃测试；频率阶跃测试；发电机内电势及功角误差测试（键相脉冲测试）；B.直流信号测试火电机组接入同步相量装置的直流量应该包括：励磁调节器输出电压、励磁调节器输出电流、AVR电压参考给定、PSS输出电压、DEH总阀位指令、CCS调频功率、DEH调频功率、发电机转速等，这些信号均为4-20mA直流电流信号。C.开入信号测试火电机组接入同步相量装置的开入信号应该包括：AVR自动/手动信号、PSS投入/退出信号、低励限制动作信号、过励限制动作信号、V/Hz限制动作信号、定子过电流限制动作信号、灭磁开关位置、AGC允许信号、AGC投入/退出信号、CCS一次调频投入/退出信号、DEH一次调频投入/退出信号、一次调频动作/复归信号、机组负荷闭锁增/减信号等。D.规约测试初始化过程测试实时通信流程与报文格式检测同步相量测量装置发送CFG-1、CFG-2文件检测主站下传CFG-2文件检测打开、关闭实时数据检测-20- 实时数据传输速率整定检测报文传输稳定性与丢包率检测否定性检测离线数据报文格式检测离线事件侦通信流程时钟同步守时性能检测2.10装置电源：装置使用的工作电源为DC110V和AC220V五、供货范围1、供货范围：请投标人根据要求在附件1、附件2、附件3中分别填写供货时间：合同签定后30天，交货地点：临涣中利发电有限公司2包装及运输2.1乙方交付的所有货物均用专车运输，并运输到甲方指定的地点。设备运抵现场时，应包装和防护完好，表面清洁，内无异物，零部件、装箱单和技术资料齐全。2.2每件包装箱内，应附有包括分件名称、数量、图号的详细装箱单、合格证。外购件包装箱内应有产品出厂质量合格证明书、技术说明书各一份。3设备标志设备改造后需更换设备铭牌3.1设备铭牌采用不锈钢板制造。3.2铭牌安放在运行人员容易看到的地方。3.3铭牌上包含有下列内容，但不限于此。a、制造厂名称b、设备型号c、设备名称d、出厂日期编码e、主要技术参数六、双方责任和义务双方责任和义务1、投标方责任和义务1.1按本技术规范和适用的工业标准提供所需要的PMU设备各功能模块、附件、软件及安装所需的电缆、辅材，包括所必需的硬、软件安装和各项服务、现场安装改造施工、调试、试验等。1.2负责PMU设备（含安装辅助材料）的设计、供货、运输、现场改造、调试（设备调试和与电网公司联调）。-20- 1.3负责培训业主的维护工程技术人员,使其能得心应手的操作维护、修改和调试PMU设备。1.4负责需要改造设备的拆除并放置到业主指定的地方。1.5负责完成电网侧信息接收、处理、协调等全部工作（所发生的费用应保护在此项目内）1.6投标方应在投标前对现场进行勘查，已确定现场的环境、施工条件、设备安装位置，各区域（各测量单元能须采集的信息量）等信息。由于投标人对现场的勘查不准确而造成的费用增加，由投标人承担。1.7投标方应提供同步向量测量装置试验的试验方案、人员组织措施、试验标准。2、业主的工作范围：2.1提供设备所需的工作电源，设备的摆放地点。2.2负责投标方提供的设备、安装质量、性能进行验收。2.3协助投标方进行现场履行工作票及安全管理工作。七、技术资料交付进度6.1乙方提供的技术文件应采用中文、国际单位制。进口部件的外文图纸及文件应由乙方免费翻译成中文。6.2乙方资料的提交及时充分，满足工程进度要求。所有资料，乙方应在合同签定后10个工作日内提交。6.3对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，乙方也应及时免费提供。6.4乙方提供的其供货范围内系统设备的技术资料数量为：a书面资料：6套；b计算机文件格式的技术资料：2套。6.1.5所有与本工程有关的技术资料仅用于乙方提供合同设备，未经甲方允许，乙方不得向第三方提供任何与本工程和本合同设备有关的资料或信息。八、项目施工的安全及技术要求项目施工过程中投标方必须派员全程负责改造相关事宜，投标方必须服从业主的管理和考核。1、项目施工的管理要求1.1投标方必须经业主安全监察部安全资质审查确认；施工期间严格执行《电业安全工作规程》《电力建设安全工作规程》和业主颁发的安全、文明生产的有关规定；1.2投标方须遵守业主《外包工程管理办法》《发包工程及外用工安全管理标准》，并签订《发包工程安全责任规范》；-20- 1.3投标方施工时必须具备如下条件：1.3.1投标人提供的施工队伍应持有上级劳动部门颁发的安全资质证书和工商行政部门批准的有效营业执照、法人代表资格证书、施工简历和最近3年的安全施工记录，经营范围必须与工程业务对口；1.3.2备有满足工程需要、保证安全施工的机械工器具以及安全防护设施和合格的安全用具；1.3.3施工负责人、工程技术人员和施工作业人员安全施工的技术素质应符合外包工程和安全管理要求，项目实施期间按安规要求配备专职安全员和质检员；1.4施工前1周，投标方针对电除尘高频、脉冲电源改造项目施工的人员到业主施工现场，由业主安监人员对其进行安全教育、安规考试，经审查合格后方可进入现场施工；1.5开工前，施工项目负责人应自上而下对施工负责人和工程技术人员进行全面的安全技术交底；1.6在有危险性的电力生产区域内施工，有可能造成火灾、停电、触电、机械伤害、中毒窒息、烧烫伤，高空坠落等人身、设备事故时，投标方必须明确安全监护人现场安全监护，业主设专人不定期进行检查；1.7投标方应认真学习业主的用水、用电、用气、等管理审批规定并执行；1.8投标方应严格执行业主的工作票、操作票、动火工作票、脚手架以及临时电源等管理制度；1.9施工人员要正确穿着佩带安全防护用具，施工机械和检修机具应经检验合格，并接受业主安监人员的指导检查。1.10工期满足业主要求，且随业主变动。2、项目施工过程中的安全要求2.1现场使用380V电压以下电源，必须使用专用插头；电缆应从检修电源箱边上的电源进出孔进入，检修电源箱门应及时关好，严禁电缆直接插入插座。现场使用的移动拖线盘必须完整，在电源回路中必须安装相匹配的漏电保护器。检修、维护现场电源必须是经业主安全部门认可的专业电工操作；2.2起吊用吊耳应牢固，焊接后应认真检查。卷扬机应固定牢靠，使用的钢丝绳应满足起吊要求并检查无断丝、弯折等缺陷。用作溜滑等钢丝绳使用前和使用过程中应加强检查，特别是直接过孔变向处的检查（安装起吊装置时，不得吊在其它悬空管道上）；2.3做好防止高空落物、高空坠落等安全措施和现场监督工作。起吊物件时地面应做好安全隔离措施，起吊物件前必须进行最大起吊重量的试吊；2.4物件上下吊运时，应有专人指挥，所有高空作业人员必须戴好安全带，现场应有专职人员监护；-20- 2.5平台、扶梯拆除后应设有临时围栏，上下工作区域必须进行有效隔离并设安全隔离标志。3、项目施工过程中的技术要求项目施工及验收、调试标准按最新版《电力建设施工及验收技术规范》、《电力建设施工、验收及质量验评标准汇编》、《300MW火电机组调试技术》等相关电力行业标准执行。4、项目施工的其它要求4.1投标方施工主材、施工工具等摆放需听从业主统一安排，摆放整齐。4.2当天工作结束后，必须将施工区域的垃圾清理干净。4.3施工前施工人员应掌握设备工作范围，不得损坏非工作区域设备，同时也应掌握拆除后还要用的设备，否则损坏非工作区域设备以及拆除后需要再利用而无法利用，造成的损失由投标方负责购置同型号设备进行更换。；九、性能验收试验1现场开箱检验货物到达目的地后，甲、乙双方一起根据运单和装箱单对货物的包装、外观及件数进行清点检验。如发现有任何不符之处，由乙方处理解决（因改造的详细方案、需求物资材料全部由乙方设计、提供，在改造施工期间出现材料、施工问题均有乙方负责处理解决）。当货物运到现场后，甲方应尽快开箱检验，检验货物的数量、规格和质量。如在开箱检验中发现设备损坏、缺少等情况，甲方在24小时内联系供方，由乙方负责及时补全损坏、缺少部件。2性能验收试验乙方向甲方提供性能验收试验的程序和标准，乙方应指明所有必须的质量点并经甲方审查。若设备在性能试验中不能达到保证性能值，乙方应自负费用对设备进行调整、修改及增添，并自负费用再次试验直至满足设备性能保证值。如乙不参加性能验收试验，乙方要对试验结果负责。十、技术服务和设计联络1、技术服务1.1乙方现场服务人员的目的是使所供设备安全、正常投运。乙方派合格的现场服务人员。1.2培训：为使合同设备能正常安装、调试、运行、维护及检修，乙方有责任提供相应的技术培训。1.3现场服务：如需要，乙方在接到甲方通知后2天内到达现场协助解决。-20- 序号技术服务内容计划人/天数派出人员构成备注职称人数1安装工程师2调试调试工程师现场培训3培训专业工程师2、设计联络2.1为了审查和确认PMU设备的设计、生产方案，协调有关的接口工作并为现场施工设计提供依据，根据需要招标方与投标方应召开2次设计联络会。合同签定时双确定设计联络会的具体时间和地点。2.2设计联络会议题：2.2.1第一次设计联络会a确定工程进度，确认由投标方提供的有关PMU设备的标准和规范，详细说明设备的配置原则及与通道的配合情况，讨论并确定培训计划和进度安排等；b确定PMU设备工厂验收试验计划、运输和开箱检验及现场安装计划，讨论现场验收试验计划；c讨论商定技术规范书中规定的联络会议解决的其他所有问题。d投标人收集现场资料，并向招标人提供设计方案供招标人组织现场施工e确定第二次设计联络网的内容和时间、地点。2.3除了合同规定的设计联络会外，在合同执行期间如遇重要事宜需双方研究和讨论，经双方同意可另召开联络会议解决。2.4每次设计联络会双方均应签署会议纪要，该纪要应作为合同的组成部分。2.5设计联络会议所有费用(包括往返飞机票以及从机场到旅馆的市内交通和膳宿费)，应作单项单独列出，不作为评标价。差异表投标人要将投标文件和招标文件的差异之处汇集成表。技术部分和商务部分要单独列表。序号招标文件投标文件条目简要内容条目简要内容-20- 附件1：PMU主机及220kV公用系统信息量采集改造部分附件2：#1、#2机信息量采集PMU改造部分附件2：#3、#4机信息量采集PMU改造部分-20- 附件1：PMU主机及220kV公用系统信息量采集改造部分一、改造工作1、原网络继电器室PMU主要包括以下设备（一面屏柜）序号名称型号功能数量1显示器就地显示PMU信息1台2同步相量采集单元CSS-200/1A5电压、电流和开关量实时同步测量1台3共享器双主机切换1台4数据集中处理单元CSS-200/1P数据处理、远方通信和数据存储，双主机冗余配置2台5交换机HUB/CSC-187D工业级以太网交换机1台6电力系统通信接口装置SFQ/CSC-187A工业级以太网光电转换装置1台7GPS授时单元CSS-200/1G提供统一的时钟基准，支持级联扩展1台2、采集信息及容量要求：原采集信息：220kV母线三相电压（双母线），二条出线三相（切换后），三相电压电流。现信息采集情况不变容量要求：在满足现有要求的信息量接入的情况下，至少应有接入一组三相电压和三相电流的备用容量，装置所能采集的信息应全部入接线端子。3、改造工作3.1原PMU屏柜不变，原接线端子及外部接线不变，只对屏内的单元进行升级。3.2更换二台数据集中器（主机）：数据集中器网络接口不低于4个，并负责接入调度数据网的一、二平面。3.3更换同步相量采集单元：数据采集量满足2回出线电流、电压量及其段母线电压量的采集量要求。3.4更换一台交换机，数据集中单元和机组同步相量测量单元通过交换机互联。3.5更换GPS授时装置一套，厂内对时系统不能满足要求的情况下可以考虑单独配置对时时钟，要求为GPS北斗一体化装置（负责施工）。-20- 二、供货范围和试验1、供货范围(由投标方填写)序号名称规格型号单位数量备注1显示器面2数据集中处理单元套3光口网络交换机台4同步相量（数据）采集单元套5GPS/北斗授时单元套6双主机切换装置套7附件套专用工具序号名称规格型号单位数量备注123请投标人根据提供维护中使用的专用维护工具（包括专用软件）随机备品备件序号名称规格型号单位数量厂家/产地备注123请投标人根据设备的稳定性填写一年的随机备品备件2、试验项目（由投标方填写需电科院及省调进行的试验等相关工作）序号试验名称数量备注-20- 注：1、投标人根据投标设备情况进行填写，可在满足功能情况下增加、减少及修改设备，增加另加一行，减少设备请在数量上填“无”。修改设备按一增，一减设备填写。2、数据集中处理单元必需双套，按冗余配置。3、投标人根据省调和电网的相关要求填写试验项目，并负责完成此部分试验。在投标报价中应包括其部分费用。4、投标人提供的专用工具和备品备件均填写在此附件中-20- 附件2：PMU改造#1、#2机信息量采集部分一、改造工作1、#1、#2机组PMU主要包括以下设备（一面屏柜）序号名称型号功能数量1同步相量采集单元CSS-200/1A5电压、电流和开关量实时同步测量1台2内电势测量装置CSFU-107脉冲信号测量2台2、采集信息：2.1原采集信息：二台发电机的三相电压、三相电流。二台发电机的励磁电压、励磁电流和键相脉冲。2.2现需接入的信息采集情况交流信号输入：二台发机组的三相电压、三相电流信号，直流信号输入：二台发电机组：励磁调节器输出电压、励磁调节器输出电流、AVR电压参考给定、PSS输出电压、DEH总阀位指令及反馈、CCS调频功率、DEH调频功率、发电机转速等，这些信号均为4-20mA直流电流信号。开入信号输入：二台发电机组：AVR自动/手动信号、PSS投入/退出信号、低励限制动作信号、过励限制动作信号、V/Hz限制动作信号、定子过电流限制动作信号、灭磁开关位置、AGC允许信号、AGC投入/退出信号、DCS一次调频投入/退出信号、DEH一次调频投入/退出信号、一次调频动作/复归信号、机组负荷闭锁增信号和组负荷闭锁减信号等。脉冲信号输入二台发电机组：键相脉冲信号等。上传信号：励磁系统设定值、PSS定值等2.3容量要求：投标人根据提供设备的性能和容量确定功能模块（装置）的数量。装置的容量在满足现有要求的信息量接入的情况下至少有以下备用容量：交流信号输入：不少于接入一组三相电压和三相电流信号的备用。直流信号输入：不少于接入四路4-20mA信号的备用。开入信号输入：不少于接入六路开关量信号的备用。脉冲信号输入：不少于接入二路脉冲信号的备用。装置所能的采集的信息应全部入接线端子-20- 3、改造工作3.1原PMU屏柜不变，原接线端子及外部接线不变，只对屏内的单元进行升级。3.2更换同步相量采集单元：满足现要求的。3.3更换内电势测量装置3.4光电转换及交换机根据需要求确定是否更换。二、供货范围和试验1、供货范围(由投标方填写)序号名称规格型号单位数量备注1同步相量（数据）采集单元套2内电势测量装置台3光电设备台4交换机台1、试验项目（由投标方填写需电科院及省调进行的试验等相关工作）序号试验名称数量备注注：1、投标人根据投标设备情况进行填写，可在满足功能情况下增加、减少及修改设备，增加另加一行，减少设备请在数量上填“无”。修改设备按一增，一减设备填写。2、投标人根据省调和电网的相关要求填写试验项目，并负责完成此部分试验。在投标报价中应包括其部分费用。-20- 附件3：#3、#4机信息量采集PMU改造部分一、改造工作1、#3、#4机组PMU主要包括以下设备（一面屏柜）序号名称型号功能数量1同步相量采集单元CSS-200/1A5电压、电流和开关量实时同步测量1台2内电势测量装置CSFU-107脉冲信号测量2台2、采集信息：2.1原采集信息：二台发电机的三相电压、三相电流。二台发电机的励磁电压、励磁电流和键相脉冲。2.2现需接入的信息采集情况交流信号输入：二台发机组的三相电压、三相电流信号，直流信号输入：二台发电机组：励磁调节器输出电压、励磁调节器输出电流、AVR电压参考给定、PSS输出电压、DEH总阀位指令及反馈、CCS调频功率、DEH调频功率、发电机转速等，这些信号均为4-20mA直流电流信号。开入信号输入：二台发电机组：AVR自动/手动信号、PSS投入/退出信号、低励限制动作信号、过励限制动作信号、V/Hz限制动作信号、定子过电流限制动作信号、灭磁开关位置、AGC允许信号、AGC投入/退出信号、DCS一次调频投入/退出信号、DEH一次调频投入/退出信号、一次调频动作/复归信号、机组负荷闭锁增信号和组负荷闭锁减信号等。脉冲信号输入二台发电机组：键相脉冲信号等。上传信号：励磁系统设定值、PSS定值等2.3容量要求：投标人根据提供设备的性能和容量确定功能模块（装置）的数量。装置的容量在满足现有要求的信息量接入的情况下至少有以下备用容量：交流信号输入：不少于接入一组三相电压和三相电流信号的备用。直流信号输入：不少于接入四路4-20mA信号的备用。开入信号输入：不少于接入六路开关量信号的备用。脉冲信号输入：不少于接入二路脉冲信号的备用。装置所能的采集的信息应全部入接线端子。-20- 3、改造工作3.1原PMU屏柜不变，原接线端子及外部接线不变，只对屏内的单元进行升级。3.2更换同步相量采集单元：满足现要求的。3.3更换内电势测量装置3.4光电转换及交换机根据需要求确定是否更换。二、供货范围和试验1、供货范围(由投标方填写)序号名称规格型号单位数量备注1同步相量（数据）采集单元套2内电势测量装置台3光电设备台4交换机台1、试验项目（由投标方填写需电科院及省调进行的试验等相关工作）序号试验名称数量备注注：1、投标人根据投标设备情况进行填写，可在满足功能情况下增加、减少及修改设备，增加另加一行，减少设备请在数量上填“无”。修改设备按一增，一减设备填写。2、投标人根据省调和电网的相关要求填写试验项目，并负责完成此部分试验。在投标报价中应包括其部分费用。-20-'
