桩基施工质量控制表(表格及填写说明)

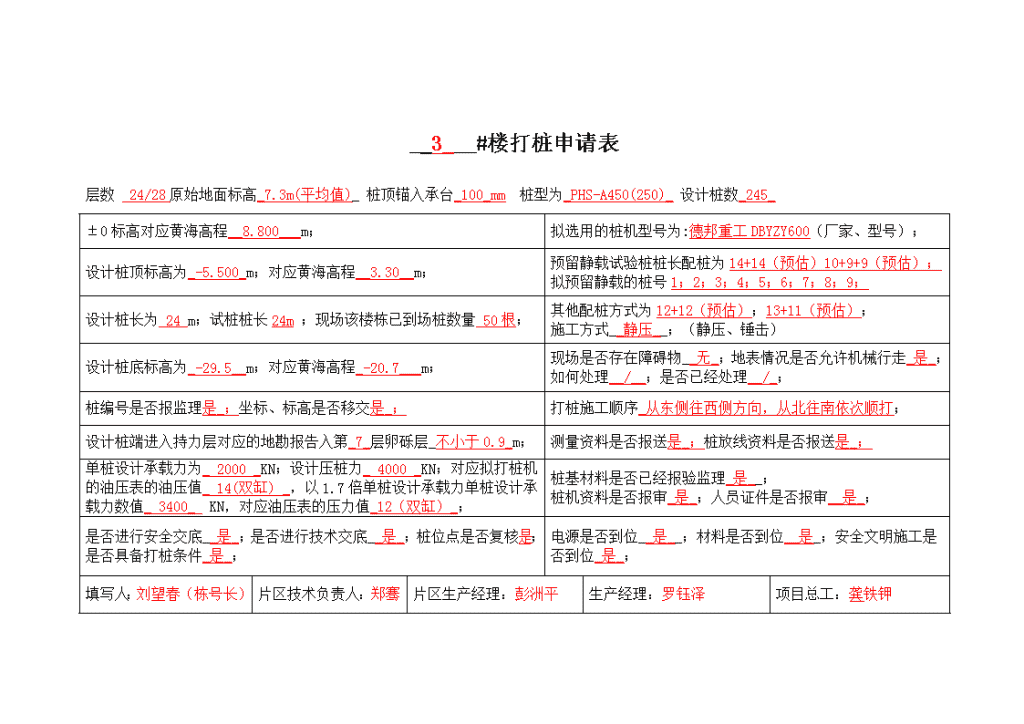

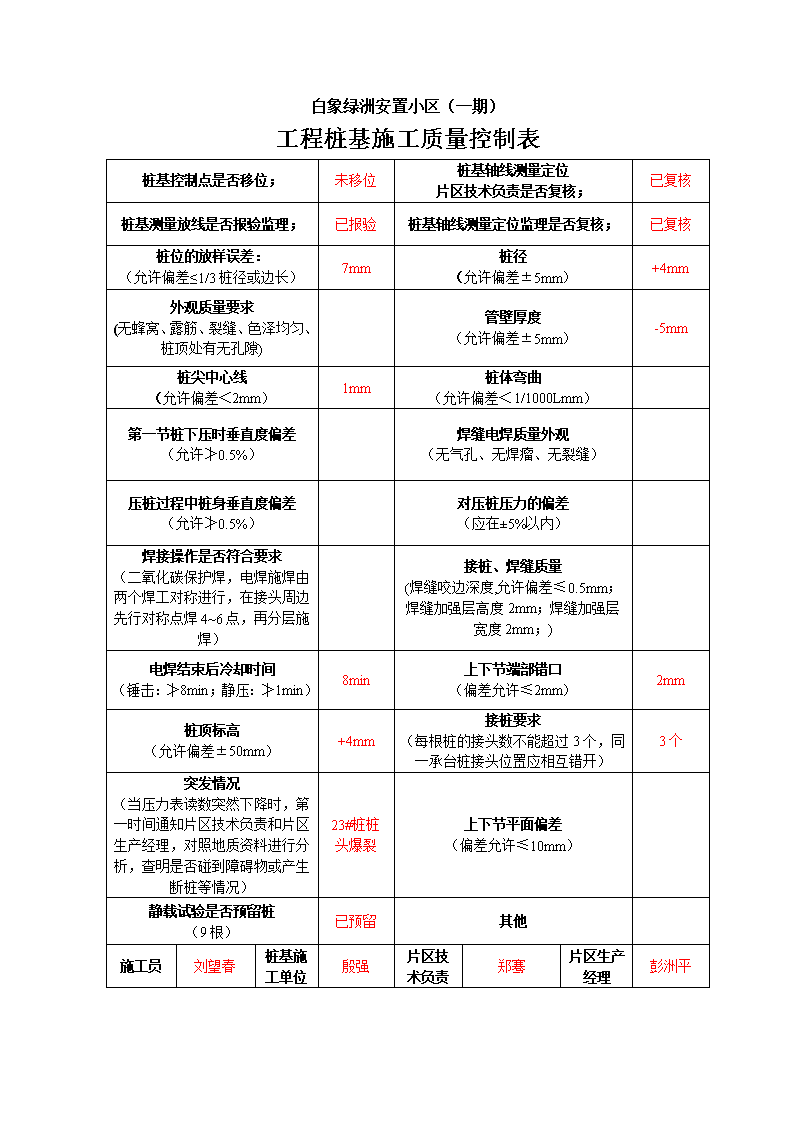

'__3___#楼打桩申请表层数24/28原始地面标高_7.3m(平均值)_桩顶锚入承台_100_mm桩型为_PHS-A450(250)_设计桩数_245_±0标高对应黄海高程__8.800___m；拟选用的桩机型号为:德邦重工DBYZY600（厂家、型号）；设计桩顶标高为_-5.500_m；对应黄海高程__3.30__m；预留静载试验桩桩长配桩为14+14（预估）10+9+9（预估）；拟预留静载的桩号1；2；3；4；5；6；7；8；9；设计桩长为_24_m；试桩桩长24m；现场该楼栋已到场桩数量_50根；其他配桩方式为12+12（预估）；13+11（预估）；施工方式__静压__；（静压、锤击）设计桩底标高为_-29.5__m；对应黄海高程_-20.7___m；现场是否存在障碍物__无_；地表情况是否允许机械行走_是_；如何处理__/__；是否已经处理__/_；桩编号是否报监理是_；坐标、标高是否移交是_；打桩施工顺序_从东侧往西侧方向，从北往南依次顺打；设计桩端进入持力层对应的地勘报告入第_7_层卵砾层_不小于0.9_m；测量资料是否报送是_；桩放线资料是否报送是_；单桩设计承载力为_2000_KN；设计压桩力_4000_KN；对应拟打桩机的油压表的油压值_14(双缸)_，以1.7倍单桩设计承载力单桩设计承载力数值_3400_KN，对应油压表的压力值_12（双缸）_；桩基材料是否已经报验监理_是__；桩机资料是否报审_是_；人员证件是否报审__是_；是否进行安全交底__是_；是否进行技术交底__是_；桩位点是否复核是；是否具备打桩条件_是_；电源是否到位__是__；材料是否到位__是_；安全文明施工是否到位_是_；填写人：刘望春（栋号长）片区技术负责人：郑骞片区生产经理：彭洲平生产经理：罗钰泽项目总工：龚铁钾 白象绿洲安置小区（一期）工程桩基施工质量控制表桩基控制点是否移位；未移位桩基轴线测量定位片区技术负责是否复核；已复核桩基测量放线是否报验监理；已报验桩基轴线测量定位监理是否复核；已复核桩位的放样误差：（允许偏差≤1/3桩径或边长）7mm桩径（允许偏差±5mm）+4mm外观质量要求(无蜂窝、露筋、裂缝、色泽均匀、桩顶处有无孔隙)管壁厚度（允许偏差±5mm）-5mm桩尖中心线（允许偏差＜2mm）1mm桩体弯曲（允许偏差＜1/1000Lmm）第一节桩下压时垂直度偏差（允许≯0.5%）焊缝电焊质量外观（无气孔、无焊瘤、无裂缝）压桩过程中桩身垂直度偏差（允许≯0.5%）对压桩压力的偏差（应在±5%以内）焊接操作是否符合要求（二氧化碳保护焊，电焊施焊由两个焊工对称进行，在接头周边先行对称点焊4~6点，再分层施焊）接桩、焊缝质量(焊缝咬边深度,允许偏差≤0.5mm；焊缝加强层高度2mm；焊缝加强层宽度2mm；)电焊结束后冷却时间（锤击：≯8min；静压：≯1min）8min上下节端部错口（偏差允许≤2mm）2mm桩顶标高（允许偏差±50mm）+4mm接桩要求（每根桩的接头数不能超过3个，同一承台桩接头位置应相互错开）3个突发情况（当压力表读数突然下降时，第一时间通知片区技术负责和片区生产经理，对照地质资料进行分析，查明是否碰到障碍物或产生断桩等情况）23#桩桩头爆裂上下节平面偏差（偏差允许≤10mm）静载试验是否预留桩（9根）已预留其他施工员刘望春桩基施工单位殷强片区技术负责郑骞片区生产经理彭洲平 白象绿洲安置小区（一期）工程方桩进场验收表物资名称楼栋号规格型号不合格数量/进场总数检查日期车牌号检查记录表面平整度、色泽均匀情况合缝漏浆（漏浆深度≤10mm每处长度≤10mm，累加长度不大于桩长10%，并要求修补）蜂窝麻面（每处麻面深度≤10mm且≤总面积的0.5%，要求修补）例：1号桩局部麻面20mm，不合格裂缝（不允许出现）例：3号桩局部裂缝桩身截面尺寸（边长偏差±5mm，对角线偏差≤10mm，桩顶平整度偏差<2mm；端面混凝土和预应力钢筋头不得高出端板平面）桩身长方向尺寸（桩身弯曲<1/1000L，桩尖中心线偏差<10mm,桩长误差偏差±0.5%L,平整度偏差0.2mm）例：13号桩桩长误差20cm不合格局部磕损（深度每处≤10mm，每处面积≤50cm2）套箍与桩身结合处（漏浆深度≤10mm，长度≤1/4周长，要求做修补；不允许孔洞、蜂窝；套箍凹陷≤10mm）内径（直径负偏差≤2mm，不允许有正偏差）端部倾斜（D≤600mm桩+4mm、-2mm，D＞600mm桩+5mm、-2mm）场地情况（是否平整，是否满足卸桩条件）卸桩情况（吊车是否文明卸桩、是否听从材料员、工长调度，摆放方向、层数是否听从指挥）质量证明文件（出厂合格证一份；检测报告一份原件，两份复印件）其他填写指南1、本表内容根据吊车卸桩时每卸一根桩（先用记号笔编号）各分项检查结果填写，发现不合格桩由收料员在桩身不合格处用记号笔进行标记，同时要求吊车分开堆码，便于区分；2、除“场地情况”由供货方填写，其他均由工长协助材料员填写。为了便于施工，桩基施工单位必须参与验收，同时各方必须签字，若存在质量缺陷或其他相关达成共识的要求未执行，任何一方可拒绝签字。对于存在问题的桩材料员拒绝收货。各片区技术负责人负责监督执行情况，若因材料员、工长渎职，项目部将进行责任追查；3、本验收表一式四份，进场卸桩过程由供货方管理人员牵头汇同四方完成本表格填写后各执一份；本表参照JG_197-2006与GB50202-2002进行编制。四方签字供货方桩基施工单位材料员工长 填写说明：1、已压桩进行标记2、记录：配桩方式（11+13）、是否用桩尖（有/无）、压力值（4020KN）、桩顶标高3、是否存在异常情况，若有填写过程，若无不用填写 定位放线报验申请表工程名称：白象绿洲安置小区（一期）工程编号：03#001致：安徽省建科建设监理有限公司我单位已完成了____3#定位放线____工作，先报上该工程报验申请表，请予以审查和验收。附件：工程测量定位施工记录承包单位(章)：____________________项目经理：____________________日期：_____年_____月____日审查意见：项目监理机构：____________________总/专业监理工程师：____________________日期：_____年_____月____日 基础接桩报验申请表工程名称：白象绿洲安置小区（一期）工程编号：ZJ03-001致：安徽省建科建设监理有限公司我单位已完成了___3#楼4号桩静压接桩___工作，先报上该工程报验申请表，请予以审查和验收。附件：3#-4号桩隐蔽工程检查验收记录1份承包单位(章)：____________________项目经理：____________________日期：_____年_____月____日审查意见：项目监理机构：____________________总/专业监理工程师：____________________日期：_____年_____月____日 芜湖市建筑工程管理处隐蔽工程检查验收记录_2011_年___7_月__28__日建设单位芜湖长江大桥综合经济 开发区建设发展公司工程名称白象绿洲安置小区（一期）工程隐蔽部位3#楼桩接头施工单位中国建筑第五工程局有限公司隐蔽工程内容桩号质量状况说明及（简图）：1、接桩时，在桩头高出地面0.5—1米处进行；2、接桩时，上下接桩段保持顺直错位偏差不宜大于2mm；3、对接前，清洗干净接驳面和坡口；4、焊接桩，先对称点焊4—6点，由两个焊工对称施焊，焊接层数不少于二层，内层焊必须清理干净后方能施焊外一层，焊缝饱满连续；5、焊后自然冷却时间不得少于8分钟。严禁用冷水冷却或焊好即打。3#-4号合格验收意见：施工单位负责人：检验人：刘望春监理（建设）单位工地代表： 亳州安置还原小区板桥口工程3#楼日报表桩径（mm）450施工日期：2011年7月26日序号桩号压桩力(KN)桩长(m)桩顶标高(m)起始时间结束时间备注13#-4402022(13+14)-5.42345678910111213141516171819202122232425262728293031323334363738施工单位：刘望春填投人：殷强（桩机负责人）监理： 基础静力桩记录表工程名称白象绿洲安置小区（一期）工程3#楼压桩时间年月日起原土标高约7.3m(平均值)截面尺寸450mm*450mm2011年7月28日止桩号设计桩长/m实压桩长/m设计压力/KN实际压力/KN3#-426.522(13+14)40004020序号压入时间入土深度cm油表读数桩顶压力备注分钟本次累计MpaKN111801801118　211803602236　31.51805402236　421807204472　521809006708　6218010807826　7218012607826　82180144091062　92180162091062　1021801800121416　1121801980141652　122180216015.51829　1321802340双8.32224　1421802520双8.52278　1521802600双154020　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　记录人：殷强施工员：刘望春监理：'
