桩基施工监理细则(标准版)

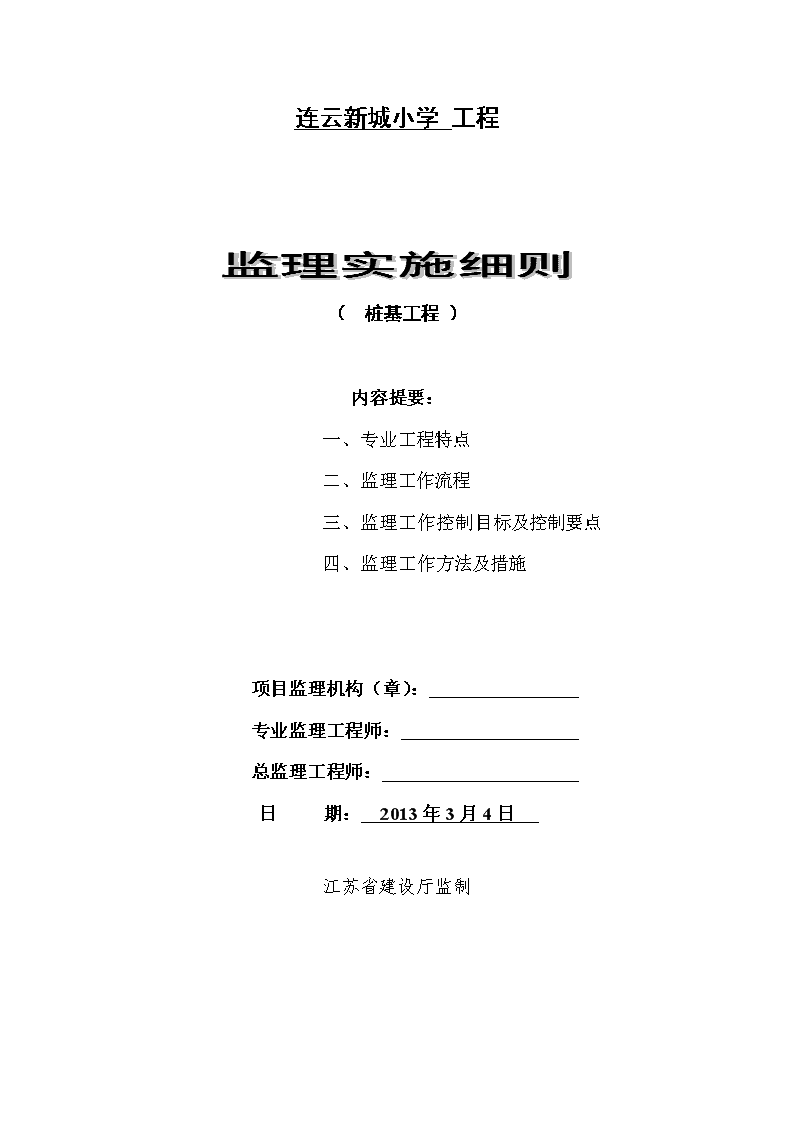

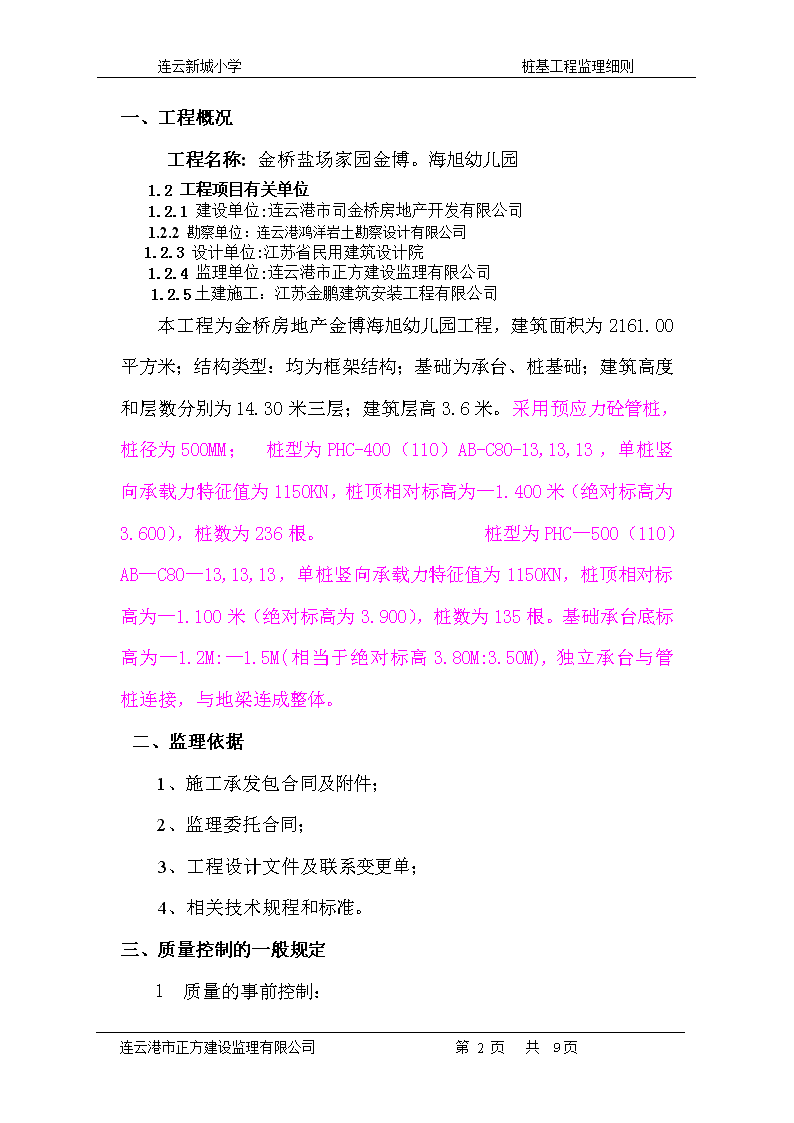

'连云新城小学桩基工程监理细则连云新城小学工程监理实施细则（桩基工程）内容提要：一、专业工程特点二、监理工作流程三、监理工作控制目标及控制要点四、监理工作方法及措施项目监理机构（章）：　　　　　　　　专业监理工程师：总监理工程师：　　　　　　　　　日期：　2013年3月4日　江苏省建设厅监制连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则一、工程概况工程名称:金桥盐场家园金博。海旭幼儿园1.2工程项目有关单位1.2.1建设单位:连云港市司金桥房地产开发有限公司1.2.2勘察单位：连云港鸿洋岩土勘察设计有限公司1.2.3设计单位:江苏省民用建筑设计院1.2.4监理单位:连云港市正方建设监理有限公司1.2.5土建施工：江苏金鹏建筑安装工程有限公司本工程为金桥房地产金博海旭幼儿园工程，建筑面积为2161.00平方米；结构类型：均为框架结构；基础为承台、桩基础；建筑高度和层数分别为14.30米三层；建筑层高3.6米。采用预应力砼管桩，桩径为500MM；桩型为PHC-400（110）AB-C80-13,13,13，单桩竖向承载力特征值为1150KN，桩顶相对标高为—1.400米（绝对标高为3.600），桩数为236根。桩型为PHC—500（110）AB—C80—13,13,13，单桩竖向承载力特征值为1150KN，桩顶相对标高为—1.100米（绝对标高为3.900），桩数为135根。基础承台底标高为—1.2M:—1.5M(相当于绝对标高3.80M:3.50M),独立承台与管桩连接，与地梁连成整体。二、监理依据1、施工承发包合同及附件；2、监理委托合同；3、工程设计文件及联系变更单；4、相关技术规程和标准。三、质量控制的一般规定1质量的事前控制：连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则1.1对桩基施工方案审核：机具、劳力、现场组织状况、进度计划、施工工艺及流程，打桩路线；1.2检查现场施工管理班子到位状况；1.3各项原材料质保书核验。成品管桩：管桩外观质量及出厂合格证书1.4施工单位对施工前期的各项准备工作完成后，应向现场监理书面报告，经监理审核批准后可进行正式施工；对特种作业人员应具备上岗资格证书；各种材料及成品进场均应按市建设主管部门要求，向监理报申进场材料清单，经批准后方可用于工程。2.质量的事中控制2.1检查施工单位项目管理人员到位情况；2.2检查当天进场各种原材料半成品进场数量及质量；2.3对当日计划完成任务进行全过程施工工序抽检，并作记录；2.4在施工单位自我检查复核合格的基础上，核实鉴证当日完成工作；2.5作好工作交接及监理日记记录；2.6每月２８日报送监理月报。3.质量的事后控制3.1核对桩数量及桩位偏差；3.2对桩基的静压、动测等检测试验；3.3完成监理报告。4.监理方法连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则4.1对施工现场违反设计及规范的各种行为，均应及时处理并记录于监理日记里。对重犯相类似行为者，应书面提出警告及指出应当如何正确整改（以工程师函形式，采取签发停工令措施应慎重，并经业主现场代表同意）。4.2在施工现场旁站监督、观察记录施工工序主要技术数据和参数，应用测量、校核、抽测试验等方法，掌握施工动态及技术数据，并与规范及设计要求相比较分析，找出偏差，指令修正。四、主要桩型的监理工作流程和控制要点1、预应力砼管桩流程及进度安排1.1工作流程审核施工单位施工方案及开工报告成品桩合格证书施工机具性能劳动力安排配置桩位放线试桩报告会签签批施工方案开工报告桩机就位管桩起吊桩基施工垂直度控制焊接接桩标高及灌入度控制小(大)应变检测连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则完工质量确认工程验收静载试验桩位复核施工资料审核审签计量支付凭证1.2监理工作要点序号检测审核工作内容技术质量要求检测工具和方法1施工流程及进度安排打桩顺序，流程合理,避免挤土影响成桩质量和环境;进度计划满足总进度计划要求,日成桩量有计划和控制;与地勘报告、设计要求对照分析比较；与施工总进度计划比较，留有富余时间。2成品桩进场检查审查成品桩出厂合格证书；要求桩身无裂隙，壁厚在允许偏差内，桩端钢护圈完整查生产和出厂日期、规格型号、数量；钢卷尺；观察3施工机具性能桩机性能良好，功能满足施工要求；对施工单位申报的进场施工具进行审核；检查设备完好状态；观察机具运转状况。4劳动力配置焊接人员有焊工上岗证；现场施工员、质检员上岗证书及到位保证；机械操作人员持证上岗；审核劳动力计划；检查上岗证书；5桩位放线按规划红线；符合设计要求；用经纬仪技术复核；用水平仪复核场地标高；6试桩报告会签验证地勘地质状况；满足设计要求；旁站观察，核对地勘报告，比较设计要求，四方共同确认。7桩机就位按工程桩施工流程，桩机就位准确。观察、卷尺8管桩起吊吊点设置准确；无碰撞；不在沉桩过程中同时进行吊装作业；观察9垂直度垂直经纬仪90度检查控制；旁站、巡检10贯入度按设计观察控制接桩焊接焊缝饱满，无夹渣、咬肉；接桩同心度；接桩垂直度；合格证、防潮干燥；旁站观察；经纬仪检查；连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则11标高按设计要求水平仪检测记录12成桩达到设计标高、桩长要求；贯入度达到设计要求值；旁站记录，与设计联系处理；13完工验收桩位复核，轴线偏位符合规范要求经纬仪、钢卷尺五、监理控制流程图1事前控制流程监理审核、签发按批准方案监督施工准备和施工施工单位编制施工方案与实际施工要求有欠缺、补充修订按计划进场监理审查满足功能完好施工机具设备不符要求，重新考虑与要求不符重新安排队伍进场施工安装队伍资质审查管理及作业人员上岗资格不符要求，重新选择监理审查资质、产品质保资料、抽检、抽验原材料、构件供应商不合格按合同供货施工单位现场验收、检数、试验不符合要求施工作业进度计划监理审核连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则不满足合同及总工期进入施工实施2.2事中控制流程设计变更联系单工程开工报告批准开工严格监、帮、促实施主动控制监理监督巡视按工序组织施工监理通知书工程师函监理例会质量问题报告会议纪要整改复查报告暂停施工令复工报告监理日记工作联系函监理月报预算外费用往来函件记录工程变更检验试验记录月工程款报申验收记录表监理抽检确认工序完工自检合格进入下道工序报验分项工程完工报验分部工程完工连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则自检、复验、验收监理资料归档2.3事后控制流程施工单位提出单项工程验收申报表监理组织验收检查试验报告核查数据核验验收资料附件会同现场检查合格与否限期整改合格不满足验评要求发现事故（缺陷）同意施工单位提出的工程质量验收单确定防护措施事故（缺陷）调查发生延期事件防护实施原因分析发生索赔事件确认是否处理现场监理确定处理方案工程决算设计施工核查事实，确定处理原则现场监理核实实物工程量及变更调整签证检查验收认定索赔成立，提出处理方案报送业主协调双方意见促成事件解决、连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则六安全监督1督促施工单位对安全生产及文明施工在施工前制定切实可行的措施，落实安全生产责任制和明确安全生产责任主体及法定监督主体，并在施工全过程中严格监督。2督促对项目参建人员加强安全生产的意识教育，特别是施工主体单位要控制施工作业人员的行为。督促参建单位加强对自有员工生理、心理、行为上的不安全行为培训，增强安全意识和安全操作技能。全体参建人员均应在进场前作好安全三级教育，并随着工程施工的变化和进展，适时进行针对性的安全教育，增强参建人员的自我安全保护意识。3加强现场安全生产和文明施工的检查和巡视，消除事故隐患，落实各项措施，防止伤害事故、改善作业条件，特别是对设备、工具、施工用电、高处作业、环境影响等的安全及文明施工状况的控制，监督施工单位使各类设备、设施保持良好的状态和技术性能。4监督施工承包单位按施工组织设计的总平面规划，对施工现场的布置作到整洁有序，材料、设备堆放有条有理，整齐规范，创造一个良好的施工环境。5督促施工单位制定合理可靠、切合实际的安全方案，明确安全及文明施工职责，审查安全生产、防火、触电等技术措施和防范措施，实施现场跟踪监督。增强施工单位的主动防范意识。6对发生安全事故，严格三不放过的原则。连云港市正方建设监理有限公司第10页共9页 连云新城小学桩基工程监理细则7在审核施工开工报告时，将施工安全及文明施工列为重要的必备条款，不具备者，不签发开工令。8对施工现场发生的不安全行为和野蛮施工行为，坚决采取果断措施，制止这些行为的漫延连云港市正方建设监理有限公司第10页共9页'
