db11z xxxx－2011 电动汽车电能供给与保障技术规范 商用车电池更换设备

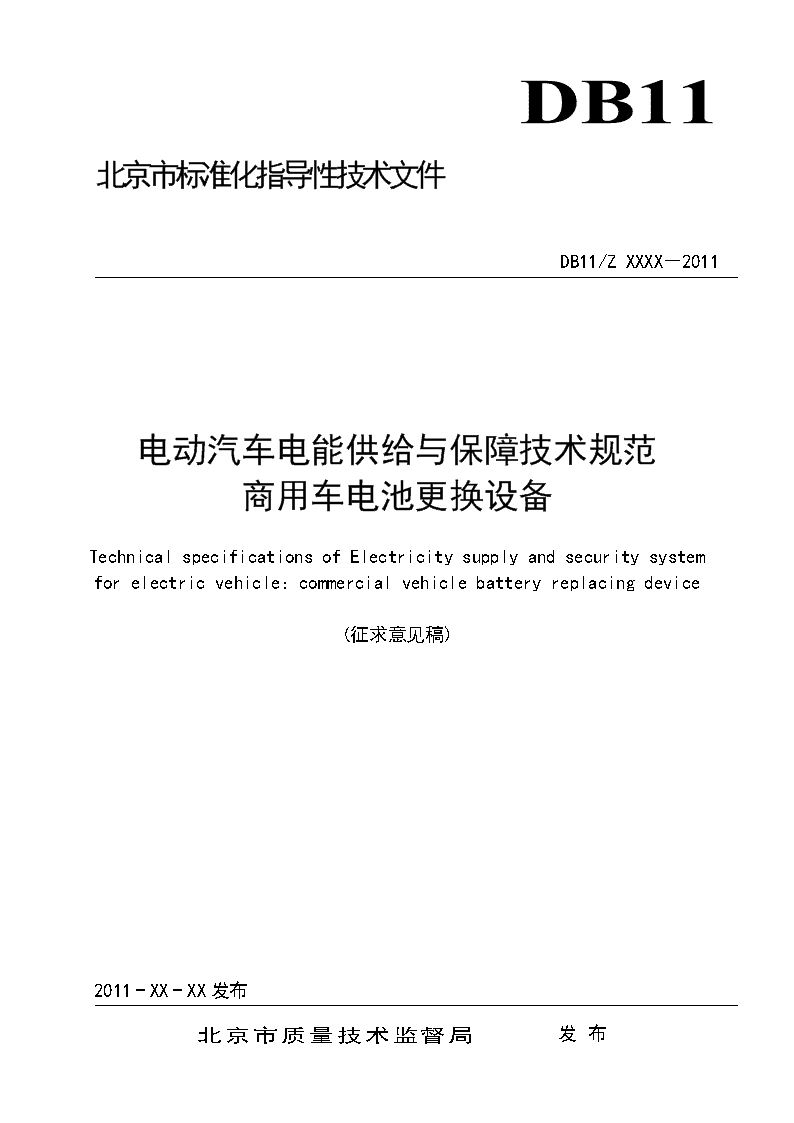

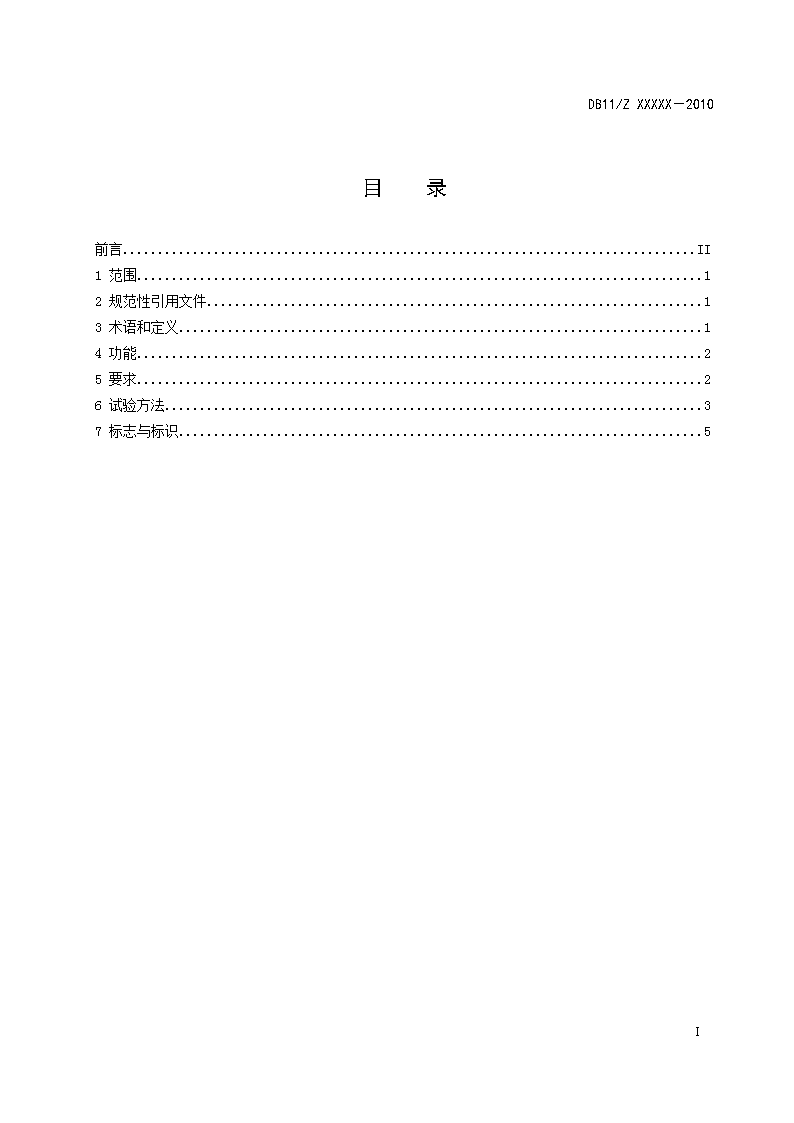

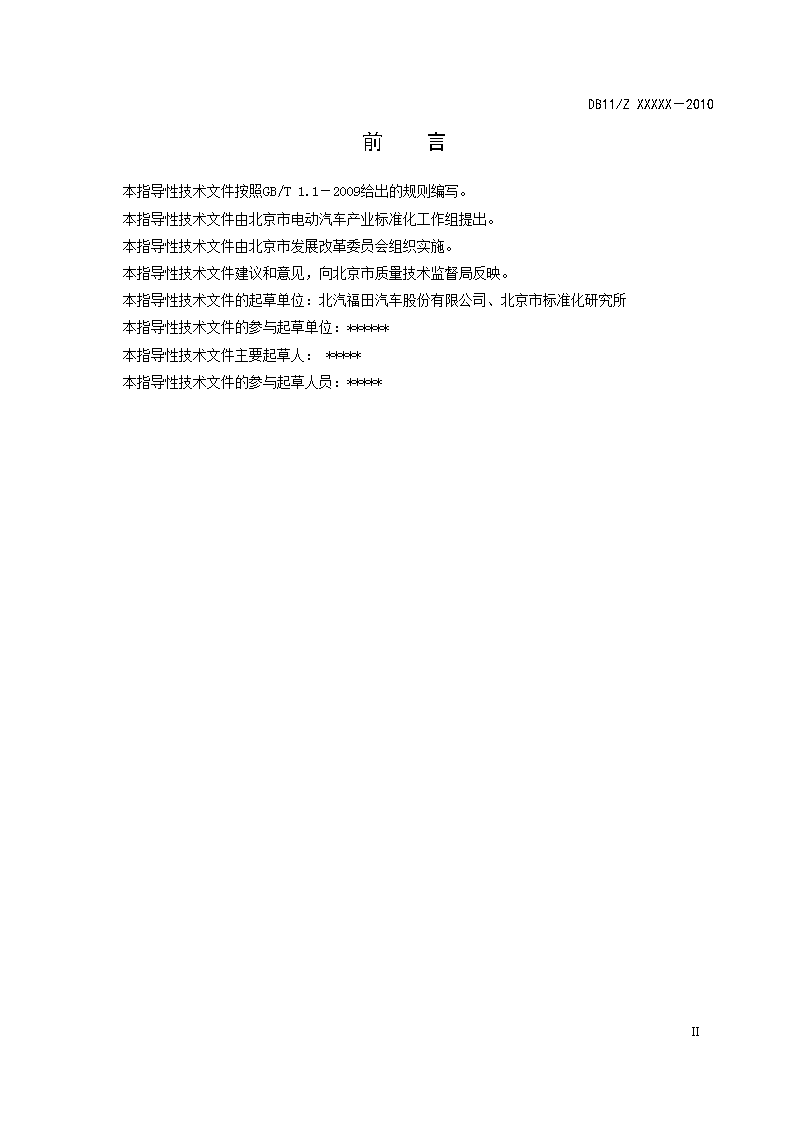

'DB11北京市标准化指导性技术文件DB11/ZXXXX－2011电动汽车电能供给与保障技术规范商用车电池更换设备TechnicalspecificationsofElectricitysupplyandsecuritysystemforelectricvehicle：commercialvehiclebatteryreplacingdevice(征求意见稿)2011-XX-XX发布北京市质量技术监督局发布 DB11/ZXXXXX－2010目录前言II1范围12规范性引用文件13术语和定义14功能25要求26试验方法37标志与标识55 DB11/ZXXXXX－2010前言本指导性技术文件按照GB/T1.1－2009给出的规则编写。本指导性技术文件由北京市电动汽车产业标准化工作组提出。本指导性技术文件由北京市发展改革委员会组织实施。本指导性技术文件建议和意见，向北京市质量技术监督局反映。本指导性技术文件的起草单位：北汽福田汽车股份有限公司、北京市标准化研究所本指导性技术文件的参与起草单位：******本指导性技术文件主要起草人：*****本指导性技术文件的参与起草人员：*****5 DB11/ZXXXXX－2010电动汽车电能供给与保障技术规范商用车电池更换设备1　范围本指导性技术文件规定了电动汽车充电站中商用车动力蓄电池包更换设备（以下简称更换设备）的功能、要求、试验方法和标志与标识等。本指导性技术文件适用于商用车动力蓄电池包更换设备的设计、制造及检验。2　规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1－2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2－2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3－2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB2894安全标志及其使用导则GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T3811-2008起重机设计规范GB4208-2008外壳防护等级（IP代码）GB5226.1-2008机械电气安全机械电气设备第1部分：通用技术条件GB/T5465.2电气设备用图形符号第2部分：图形符号GB/T5905-1986起重机试验规范和程序GB6067.1-2010起重机械安全规程第1部分：总则GB/T8196-2003机械安全防护装置固定式和活动式防护装置设计与制造一般要求GB/T15706.2－2007机械安全基本概念与设计通则第2部分技术原则GB16754－2008机械安全急停设计原则GB16855.2机械安全控制系统有关安全部件第2部分：确认GB/T17045电击防护装置和设备的通用部分GB/T17799.2 电磁兼容通用标准工业环境中的抗扰度试验GB/T17799.4电磁兼容通用标准工业环境中的发射标准GB/T18831机械安全带防护装置的联锁装置设计和选择原则GB/T19596电动汽车术语 3　术语和定义GB/T19596和GB5226.1中界定的以及下列术语和定义适用于本文件。3.1　更换设备Replacingdevice5 DB11/ZXXXXX－2010在电动汽车与充电架之间进行动力蓄电池包定位、装卸、搬运和锁止的装置。1　功能1.1　更换设备应具有动力蓄电池包定位、装卸、搬运和锁止的功能。1.2　更换设备应具有自动、半自动、手动、应急操作等多种可选的操作模式。1.3　更换设备应具备异常状态的自动检测和停机功能。1.4　更换设备宜具有自动识别动力蓄电池包编码的功能。1.5　更换设备应有起动提示，非正常工作时应能够报警。1.6　更换设备应有定位功能，定位精度为三坐标轴方向各±1mm，且与电动汽车行进方向不大于2°。2　要求2.1　工作环境条件2.1.1　环境温度-20℃～50℃2.1.2　相对湿度5%～95%2.1.3　海拔高度海拔高度≤2000m。2.2　更换时间更换设备完成一次动力蓄电池包定位、装卸、搬运、锁止和设备复位的时间不应超过2min。2.3　载荷更换设备的额定载荷不应低于一次能够承载的动力蓄电池包总质量的120%。2.4　电气性能2.4.1　电源及切断开关电源及切断开关应符合GB5226.1-2008中第5章的要求。2.4.2　电气设备的保护电气设备的保护要求应符合GB5226.1－2008中第7章的要求。2.4.3　控制电路和控制功能更换设备中控制电路和控制功能应符合GB5226.1-2008中第9章的要求，控制器件应符合GB5226.1－2008中第10章和第11章的要求。2.4.4　绝缘电阻5 DB11/ZXXXXX－20101.1.1.1　在环境温度为23℃±2℃和相对湿度为45%～75%时，更换设备中带电电路与地（外壳）之间的绝缘电阻，不应小于20MΩ。1.1.1.2　在环境温度为23℃±2℃和相对湿度为90%～95%时，更换设备中带电电路与地（外壳）之间的绝缘电阻，不应小于2MΩ。1.1.2　电击防护更换设备应具备在直接接触和间接接触情况下保护人们免受电击的能力，防护要求应符合GB17045的要求。1.2　安全要求1.2.1　IP防护等级更换设备的防护等级应符合GB4208-2008中IP54的要求。1.2.2　电磁兼容1.2.2.1　更换设备的抗扰度应符合GB/T17799.2的要求。1.2.2.2　更换设备的发射限值应符合GB/T17799.4的要求。1.2.3　安全装置1.2.3.1　更换设备的防护装置应符合GB8196和GB/T15706.2中第5章的要求。1.2.3.2　更换设备应符合GB/T3811-2008中第9章及GB6067.1-2010中第9章的要求。1.2.3.3　更换设备应在明显位置配备手动控制急停装置，应符合GB16754-2008中第4章的要求。1.2.3.4　更换设备应具有各种安全运转状况时的联锁装置，应符合GB/T18831的要求。1.2.3.5　更换设备宜安装防撞缓冲装置。1.3　噪声更换设备的工作噪声不应大于60dB(A)。1.4　可靠性更换设备的平均无故障时间（MTBF）不应小于10000h（置信度85%）。2　试验方法2.1　试验条件无特殊规定时，试验应在下面的环境条件下进行：——温度：18℃～28℃；——相对湿度：45%～75%；——大气压力：86kPa～106kPa。2.2　环境试验2.2.1　温度试验2.2.1.1　低温试验5 DB11/ZXXXXX－2010更换设备的低温工作试验应按照GB/T2423.1－2008中“试验Ad”的规定执行，通电后使其在额定功率下运行。试验中，取低温试验温度为5.1.1规定的最低工作环境温度，试验持续时间为16h。在试验前、条件试验期间和试验结束后，更换设备应能正常工作。1.1.1.1　高温试验更换设备的高温工作试验应按照GB/T2423.2－2008中“试验Bd”的规定进行，通电后使其在额定功率下运行。试验中，取高温试验温度为5.1.1规定的最高工作环境温度，试验持续时间为16h。在试验前、条件试验期间和试验结束后，更换设备应能正常工作。1.1.2　湿度试验更换设备的湿度工作试验应按照GB/T2423.3－2006中“试验Cab”的规定执行，试验温度为40℃±2℃，湿度为(93±3)%RH，通电后使其在额定功率下运行，持续时间不小于16h。在试验前、条件试验期间和试验结束后，更换设备应能正常工作。1.2　更换时间试验1.2.1　使用精度为0.1s的计时器测量更换设备进行一次完整的更换程序的时间。一次完整的更换程序为：更换设备车侧定位→动力蓄电池包解锁→动力蓄电池包搬运、锁止→充电架侧定位→动力蓄电池包搬运→动力蓄电池包锁止→充电架侧定位→动力蓄电池包解锁→动力蓄电池包搬运、锁止→车侧定位→动力蓄电池包解锁→动力蓄电池包搬运→动力蓄电池包锁止→更换设备复位。1.2.2　试验应按6.3.2条的试验程序重复运行10次，记录更换时间，取算数平均值，试验结果应符合5.2的要求。1.3　锁止功能试验向动力蓄电池包移动的反方向施加动力蓄电池包重量1.5倍的水平方向的力，动力蓄电池包不发生松动、跌落。1.4　载荷试验按照GB/T5905－1986中3.3规定的方法进行试验，试验结果应符合5.3的要求。1.5　电气性能试验按照GB5226.1－2008中第18章规定的项目进行试验，试验结果应符合5.4.1、5.4.2和5.4.3的要求。1.6　安全要求试验1.6.1　IP防护等级试验1.6.1.1　防尘试验按照GB4208－2008中第13章规定的方法进行试验，试验结果应符合5.5.1的要求。1.6.1.2　防水试验按照GB4208－2008中第14章规定的方法进行试验，试验结果应符合5.5.1的要求。1.6.2　电磁兼容5 DB11/ZXXXXX－2010抗扰度按照GB/T17799.2中规定的方法进行试验，发射限值按照GB/T17799.4中规定的方法进行试验，试验结果应符合5.5.2的要求。1.1.1　安全装置试验按GB/T8196-2003第8章和GB/T16855.2规定的方法执行，试验结果应符合5.5.3的要求。1.2　噪声试验按GB/T3768中规定的方法测定，试验结果应符合5.6的要求。2　标志与标识2.1　更换设备外壳上应具有清晰可见的铭牌。铭牌上应包含如下信息：a）制造商名称；b）产品名称、型号和编号；c）主要参数：额定电压、额定功率、额定载荷等；d）制造日期。2.2　更换设备上应标有接线、接地、防坠落和高压危险警告标识，标识的图形符号应符合GB/T5465.2的要求。2.3　传动部件等易造成人身伤害的位置应有安全警示标志，并符合GB2894的要求。5'
