500千伏变电站断路器保护技术规范

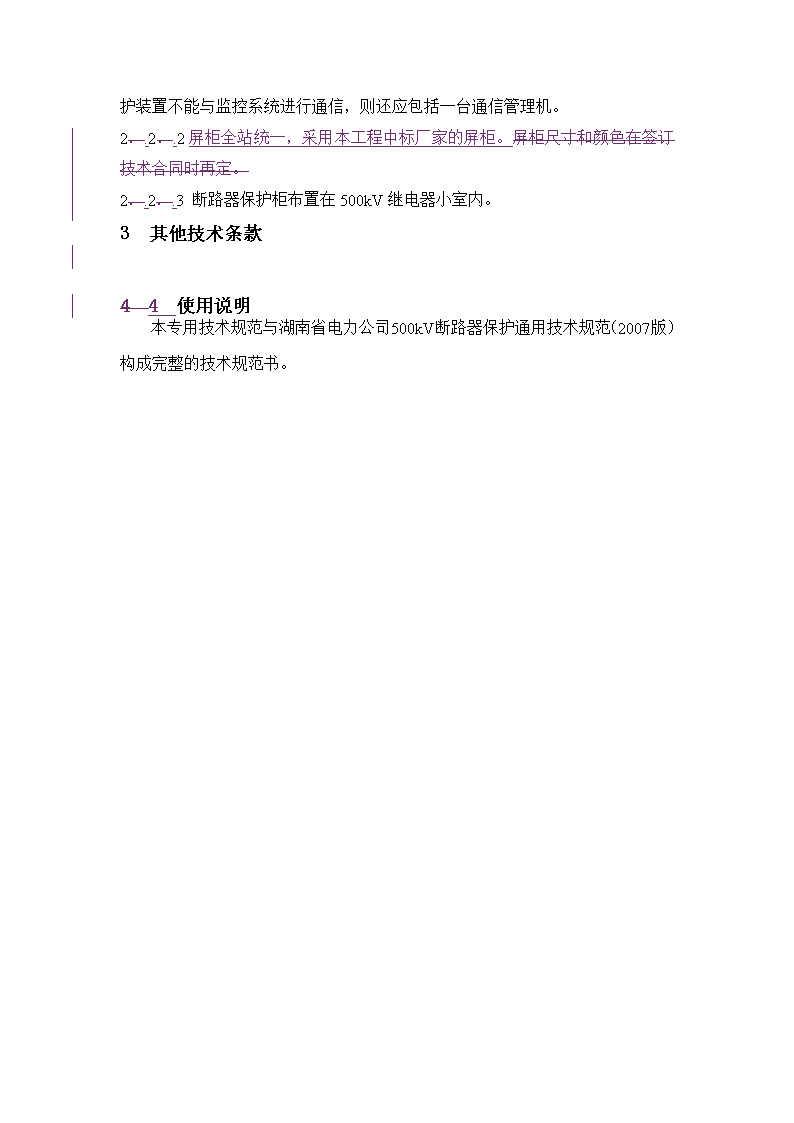

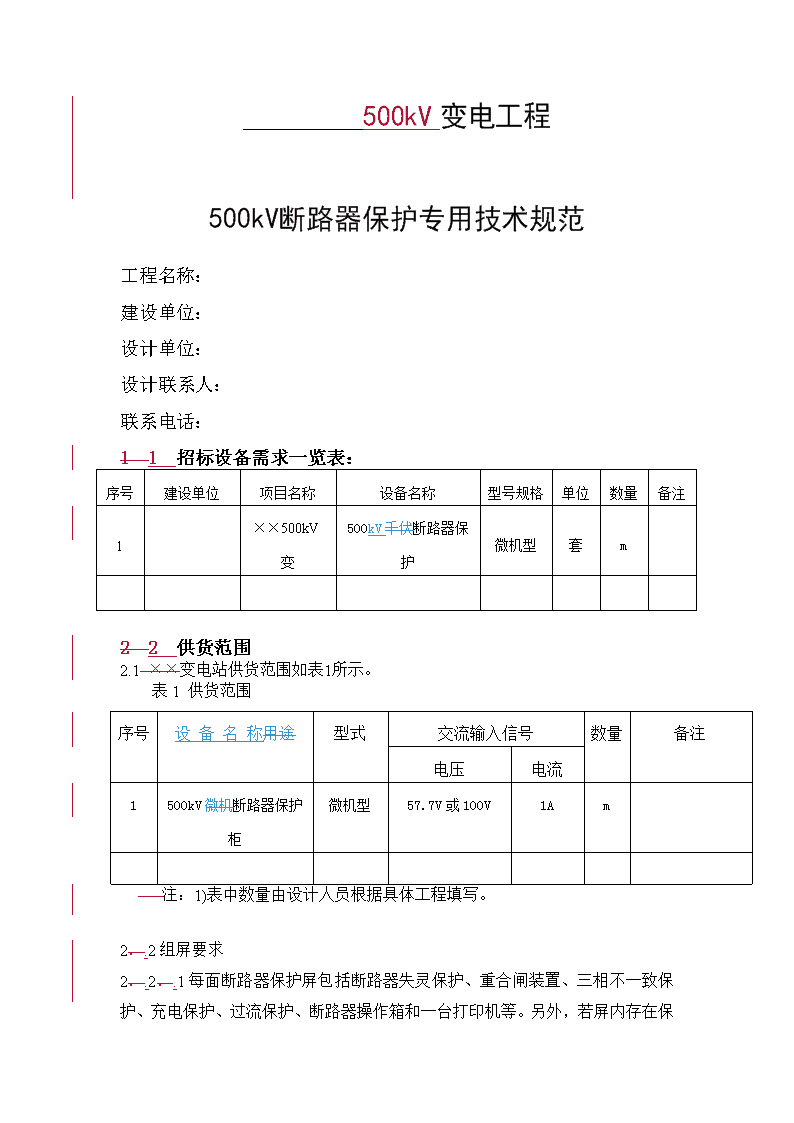

'　　　　　500kV变电工程500kV断路器保护专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1　1招标设备需求一览表：序号建设单位项目名称设备名称型号规格单位数量备注1××500kV变500kV千伏断路器保护微机型套m2　2供货范围2.1××变电站供货范围如表1所示。表1供货范围序号设备名称用途型式交流输入信号数量备注电压电流1500kV微机断路器保护柜微机型57.7V或100V1Am注：1)表中数量由设计人员根据具体工程填写。2．.2组屏要求2．.2．. 1每面断路器保护屏包括断路器失灵保护、重合闸装置、三相不一致保护、充电保护、过流保护、断路器操作箱和一台打印机等。另外，若屏内存在保护装置不能与监控系统进行通信，则还应包括一台通信管理机。2．.2．.2屏柜全站统一，采用本工程中标厂家的屏柜。屏柜尺寸和颜色在签订技术合同时再定。2．.2．.3断路器保护柜布置在500kV继电器小室内。3其他技术条款4　4使用说明本专用技术规范与湖南省电力公司500kV断路器保护通用技术规范（2007版）构成完整的技术规范书。 湖南省电力公司500kV断路器保护通用技术规范书（2007版） 目录1总则12供货范围（详见专用条款）13技术要求14技术服务1395买方工作15106工作安排15107备品备件及专用工具15118质量保证和试验15119包装、运输和储存1612附表A：投标厂商资质应答表供货范围及投标厂商应答表附表B：投标装置主要技术性能应答表投标厂商应填写的技术表格附表C：技术性能差异表附表D：按常规配备的备品备件清单按常规配备的必要的备品备件附表E：按常规配备的专用工具及仪器按常规配备的必要的专用工具 500kV断路器保护1　总则1.1本设备技术规范书适用于湖南省电力公司500kV断路器保护的招标订货，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订合同的技术附件，与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜，由买卖双方协商确定。1.7投标商资格1.7.1投标商应至少设计、制造、集成、调试20套及以上类似本标书提出的500kV及以上电压等级连续成功的商业运行业绩（投标商应提供近期工程业绩表）。1.7.2投标商提供的产品应具有在国内外500kV及以上电压等级成功投运一年以上的经验。1.7.3投标商提供的产品应通过省（部）级以上主管部门组织的技术鉴定，并随投标书提供电力部门运行情况报告。1.7.4投标商提供的产品应通过部级以上检测中心（许继、南瑞、电科院）的型式试验并有报告、动模试验并有报告。1.7.5投标商提供ISO9000资格认证书。1.7.6投标时，以上资料和报告必须在技术文件中提供。2供货范围（详见专用条款）3技术要求3.1应遵循的主要现行标准：20 500kV断路器保护下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。GB191《包装储运图示标志》GB2423《电工电子产品环境试验规程》GB4858《电气继电器的绝缘试验》GB6126《静态继电器及保护装置的电气干扰试验》GB7261《继电器和继电保护装置基本试验方法》GB11287《继电器，继电保护装置振荡（正弦）试验》GB14285《继电保护和安全自动装置技术规程》GB/T14537《量度继电器和保护装置的冲击和碰撞试验》GB/T15145《微机线路保护装置通用技术条件》GB/T17626.2《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.3《射频电磁场辐射抗扰度试验》GB/T17626.4《电快速瞬变脉冲群抗扰度试验》GB/T17626.5《浪涌（冲击）抗扰度试验》GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》GB/T17626.9《脉冲磁场的抗扰度试验》GB/T17626.10《阻尼振荡磁场的抗扰度试验》GB/T17626.11《电压暂降、短时中断和电压变化抗扰度试验》GB/T17626.12《振荡波抗扰度试验》DL478《静态继电保护及安全自动装置通用技术条件》DL480《静态电流相位比较式纵联保护装置技术条件》DL/T670《远动设备及系统第5部分第103篇继电保护设备信息接口配套标准》DL/T524《继电保护专用电力线载波收发信机技术条件》DL/T713《500kV变电所和控制设备的抗扰度要求》DL/T720《电力系统继电保护柜、屏通用技术条件》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》20 500kV断路器保护防止电力生产重大事故的二十五项重点要求（国家电力公司，2000年）关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知（国电调[2002]138号文）国电电网生技[2005]400号《国家电网公司十八项电网重大反事故措施》(试行)关于印发《国家电网公司十八项电网重大反事故措施》(试行)继电保护专业重点实施要求的通知调继[2005]222号国家电网科[2007]885号线路保护及辅助装置标准化设计规范3.2环境条件3.2.1周围空气温度：最高温度：40.15℃;最低温度：-105℃。3.2.2环境相对湿度：71%(25℃,年平均)3.2.3绝对湿度12.1hPa3.2.4抗震能力：水平加速度：0.2g；垂直加速度：0.12g。3.2.5海拔高度：200m3.3工程条件3.3.1系统概况：3.3.1.1电压等级：500kV3.3.1.2变电站电气主接线形式：500kV：一个半断路器接线。3.3.1.3断路器参数开断电流：50kA（63kA）分闸时间：50ms跳闸线圈：两个／相合闸线圈：一个／相20 500kV断路器保护3.3.2安装地点及安装方式500kV配电装置内的保护小室内。3.4基本技术条件3.4.1保护装置的额定值3.4.1.1额定交流电流：1A3.4.1.2额定交流电压：100V/57.7V3.4.1.3额定频率：50Hz3.4.1.4额定直流电压：220V(80%~115%)3.4.1.5打印机电源：交流220V，通信管理机电源：DC220V3.4.2保护装置的功率消耗3.4.2.1每个保护装置正常工作时直流功耗：≤50W3.4.2.2每个保护装置动作时直流功耗：≤80W3.4.2.3保护装置每相交流电流回路功耗≤0.5VA3.4.2.4保护装置每相交流电压回路功耗≤0.5VA3.4.3性能参数3.4.3.1保护动作时间：失灵保护动作时间：0.1s~1s三相不一致保护动作时间：1s~5s3.4.3.2动作值精度保护动作精度误差：≤3%时间继电器的动作精度误差：≤整定值的1%3.4.3.3跳闸出口继电器接点容量应大于断路器跳闸线圈伏安数。3.4.3.4其它接点额定值容量：300W电压：220VDC3.4.3.5硬件配置参数A/D转换精度：³14位20 500kV断路器保护CPU：³32位3.4.4耐受过电压的能力保护装置应具有根据国标标准所确定的耐受过电压的能力。3.4.5互感器的二次回路故障如果继电保护用的交流电压回路断线或短路，保护不应误动作，这时应闭锁相关保护装置并发出告警信号。电流互感器二次回路短路或开路，保护应有检测功能，并能发出告警信号。3.4.6保护装置的整定3.4.6.1应能从屏的正面方便而又可靠地改变保护装置的整定值。3.4.6.2微机保护装置应能就地改变继电器的整定值，也可在远方改变继电器的整定值。保护装置的整定范围不能限制最大、最小负荷的系统运行方式。3.4.6.3保护屏上应装设跳闸出口压板。3.4.7暂态电流的影响保护装置不应受输电线路的并联电抗器、分布电容、变压器涌流等的影响而误动作。3.4.8直流电源的影响。3.4.8.1在220V直流电源下，其电压的变化范围为80%-115％，保护装置应正确动作。3.4.8.2直流电源的波纹系数≤5％时，装置应正确动作。3.4.8.3当直流电源,包括直流—直流变换器在投入或切除时,保护不应误动作。装置直流应具备自启动功能。3.4.8.4在直流电源切换期间或直流回路断线、接地故障期间（分布电容和附加电容的值为0.5微法到1.0微法），保护不应误动作。3.4.8.5卖方应提供带有逻辑回路的直流—直流变换器和对直流电源的监视装置，在失去电源时，应有一对输出接点报警。3.4.8.6在直流电源失压的一段时间内，微机保护不应丢失报告，系统所有的在失压前已动作的信号应该保持。3.4.9元件的质量20 500kV断路器保护应保证保护装置中的元件和部件的质量；在正常运行期间，装置中任一元件损坏时，装置不应发生误动，并发出装置异常信号。3.4.10有关设备间的信号传送各保护装置之间、保护与通信设备之间或其它设备之间的联系应由继电器的无源接点或光电耦合来连接，继电器接点的绝缘强度试验为交流2000伏，历时1分钟。3.4.11跳闸显示和监视如果继电器动作使断路器跳闸，则所有使断路器跳闸的继电器的显示器（例如发光二极管）都应该自保持来表示继电器的动作直到手动复归或远方复归为止。3.4.12连续监视和自动检查功能3.4.12.1装置应具有对主要回路进行监视的功能，回路不正常时，应能发出不正常信号。3.4.12.2装置应具有在线自动检查功能，包括装置硬件损坏、功能失效和二次回路异常运行状态的自动检测。应提供试验按钮、试验投切开关或连接片，以便在试验期间不必拆除连接电缆。3.4.13跳闸及合闸出口接点3.4.13.1保护装置应有足够的跳闸出口接点，满足两台断路器两组分相跳闸及分相起动失灵保护的要求，还需满足跳两个相邻断路器（对中开关）或一个相邻断路器和两套母差保护（对边开关）的要求。另外，与主变压器相连的断路器保护还应有足够的跳闸出口接点通过主变保护跳主变压器其它侧的有关断路器。断路器跳闸出口接点应考虑一定的备用接点。3.4.13.2装置应有供两个远跳回路使用的接点。中断路器保护装置应有供4个远跳回路使用的接点。在保护柜中应设通道切换开关，以便当通道设备检修或试验时，断开远方传送跳闸回路。远方传送跳闸电路（包括通道，设备等）不正常时，应闭锁跳闸回路，并发告警信号及启动事件记录器。3.4.13.3装置应提供给安全稳定装置的跳闸出口接点：三相跳闸至少2对接点。3.4.14信号接点信号输出接点至少满足下列要求：3.4.14.1保护信息数量及输入、输出方式20 500kV断路器保护保护装置应输出保护报警信号，保护跳闸信号，保护装置异常信号，直流电源消失等。每个信号至少输出三对接点，两对不保持接点，一对保持接点。,其中两对不保持接点送远动装置和故障录波，另一对保持接点送微机监控系统。3.4.14.2远动信号保护动作、重合闸动作信号。3.4.14.3故障录波保护动作、重合闸动作信号，三相不一致等保护动作信号。3.4.15运行和检修3.4.15.1对于具有相同尺寸的零件或相同特性的插件应具有完全的互换性。3.4.15.2对每套保护装置及保护装置间的跳闸出口回路、启动重合闸回路、启动失灵等回路和重合闸输出回路应提供可断开的连接片，连接片装于屏前。3.4.15.3装置应具有标准的试验插件或试验插头3.4.16时间元件的刻度误差各保护装置中的时间元件的刻度误差，在规范书所列的工作条件下＜1％。3.4.17通信接口及对时要求3.4.17.1保护装置具有GPS对时功能，用串行接口或B码接口接收站内集中GPS系统发出的时钟，或采用秒脉冲对时方式，对时误差<1ms。3.4.17.2保护装置与计算机监控系统的通信接口要求保护装置至少具有三个独立的通信接口，采用RS485口或/和以太网口,优先采用以太网口。保护应具备通信管理功能，经过以太网口或本保护小室的保护管理机（由微机监控系统配置）与，或装设通信管理机与计算机监控系统通信，通信规约采用IEC870-5-103，接口采用RS485串口。保护装置应具有远方查看定值，远方投/退软压板及远方复归功能。计算机监控系统对保护装置进行操作时，软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.1s内完成修改。计算机监控系统对保护压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合监控厂家完成保护规约转换的工作。保护装置至少具有两个通信接口，采用RS485口或/和以太网口。20 500kV断路器保护保护应具备通信管理功能，经过本保护小室的保护管理机（由微机监控系统配置）与计算机监控系统通信，通信规约采用IEC870-5-103。保护装置应具有远方查看定值，远方投/退软压板及远方复归功能。计算机监控系统对保护装置进行操作时，软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.1s内完成修改。计算机监控系统对保护压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合监控厂家完成保护规约转换的工作。保护上传的信息量包括：交流的采样值，保护动作的简要信息，装置故障及异常信息等，保护装置的应答时间应<50ms。任何一套保护装置的软件操作均能在装置面板的菜单上进行，具有当地/远方软件操作的切换功能及口令管理。3.4.17.3保护装置与保护和故障信息管理子站系统的通信接口要求保护装置应能与保护和故障信息管理子站系统通信，通信规约采用IEC870-5-103，通信接口优先采用以太网口，若保护装置不能提供以太网口直接与保护和故障信息专网连接，再通过本保护小室的保护管理机（由微机监控系统配置）与保护和故障信息管理子站系统通信，接口采用RS485串口。保护装置应能与保护和故障信息管理子站系统通信，通信规约采用IEC870-5-103，通信接口优先采用以太网口，若保护装置不能提供以太网口直接与保护和故障信息专网连接，再装设通信管理机与保护和故障信息管理子站系统通信，接口采用RS485串口。保护装置应远方定值修改、定值区查看，远方投/退软压板及远方复归功能。保护和故障信息管理子站系统对保护装置进行操作时，修改定值与软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.1s内完成修改。保护和故障信息管理子站系统对保护定值修改、压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合保护和故障信息管理子站厂家完成保护规约转换的工作。保护装置应能与保护和故障信息管理子站系统通信，通信规约采用IEC870-5-103，通信接口优先采用以太网口，若保护装置不能提供以太网口直接与保护和故障信息专网连接，再通过本保护小室的保护管理机（由微机监控系统配置）与保护和故障信息管理子站系统通信，接口采用RS485串口。20 500kV断路器保护保护装置应远方定值修改、定值区查看，远方投/退软压板及远方复归功能。保护和故障信息管理子站系统对保护装置进行操作时，修改定值与软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.1s内完成修改。保护和故障信息管理子站系统对保护定值修改、压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合保护和故障信息管理子站厂家完成保护规约转换的工作。保护上传的信息量包括：交流的采样值，保护动作的详尽信息，装置故障及异常信息等，故障录波信号可自动上传，保护装置的应答时间应<50ms。任何一套保护装置的软件操作均能在装置面板的菜单上进行，具有当地/远方软件操作的切换功能及口令管理。3.4.17.4保护装置与计算机监控系统的联调要求保护厂家应积极配合计算机监控厂家的联调工作，并按规定的时间要求将保护装置送到监控厂家进行联调工作。3.4.18其它卖方提供的各套装置应在相同电压等级中有一年以上成功运行经验并已获得买方国部级以上检测中心动模试验的试验报告，并随投标书提供电力部门运行情况报告或动模试验报告。还应提供保护制造厂家的ISO-9000资格认证书。3.4.18.1卖方应填好附录A，随报价书一起提供给买方。3.4.18.2保护应采用技术先进、成熟可靠的设备，卖方应提供装置已经运行的情况及在运行或制造过程中装置的改进情况等资料。3.4.18.3每套保护装置在投入运行之前应做可靠性和安全性系统试验。3.4.18.4投标商应提供用于保护的电压互感器和电流互感器的功能规范。3.4.18.5本技术规范和所提出的要求是至少应该满足的，但不完全限于这些要求。装置的技术性能应满足运行中可能遇到的各种情况。3．4．19保护装置应具有就地打印功能。3.5技术性能要求3.5.1断路器失灵保护装置的技术要求：保护装置应是微机型的。3.5.1.1起动回路20 500kV断路器保护失灵保护应分别设分相及三相起动回路，每相的起动回路由保护出口接点（包括与本断路器有关的所有保护接点）与、相电流元件、零负序元件串联构成，发变组单元设置低功率元件。相电流元件应保证在被保护元件范围内故障都有足够的灵敏度。任意分相跳闸接点开入后，经电流突变量启动或零序电流启动并展宽后启动失灵；三相跳闸接点开入后，不经电流突变量启动或零序电流启动启动失灵。3.5.1.2失灵保护动作顺序失灵保护应能实现三相跳闸。失灵保护应瞬时按相起动本断路器故障相的两组跳闸线圈，进行“再跳闸”。以较长的或相同的延时，起动所有相关断路器的跳闸线圈，进行三相跳闸，并闭锁其重合闸。3.5.1.3断路器保护装置中还应包括三相不一致保护、死区保护、充电保护，并带可长期投入的带延时的过流保护（IΦ/t,3Io/t）且延时过流保护与充电保护分别通过压板控制。3.5.1.4远方跳闸失灵保护动作后，应通过通道向线路对侧发送跳闸信号。3.5.1.5失灵保护的起动回路在故障切除后的返回时间应小于20ms。失灵保护时间整定范围为0.1-1s，级差0.01s。电流元件整定范围为0-1A，级差0.01A。3.5.1.6信号回路任意元件或回路异常，装置不应误动，应发告警信号。装置直流消失，闭锁元件起动，装置异常和保护动作跳闸等，应发出信号。应有起动遥信及事件记录接点。3.5.2自动重合闸的技术要求3.5.2.1自动重合闸的起动方式自动重合闸由保护跳闸接点起动，断路器无故障跳闸应起动重合闸。自动重合闸由分相和三相跳闸起动回路起动。三相自动重合闸应有同期检查和无电压检查。20 500kV断路器保护重合闸装置应能将起动信号定时自保持。3.5.2.2重合闸闭锁方式重合闸装置应有外部闭锁重合闸的输入回路，用于在手动跳闸、手动合闸、母线故障、变压器故障、断路器失灵、断路器三相不一致、远方跳闸、延时段保护动作、断路器操作压力降低等情况下接入闭锁重合闸接点。三相重合闸元件起动后，应闭锁单相重合闸时间元件。3.5.2.3重合闸方式取消“通过重合闸方式“选择转换开关”，可实现下列仅设置“停用重合闸”功能压板。重合闸方式通过控制字实现。重合闸方式：a)单相重合闸(单相故障、故障相跳闸、故障相重合；多相故障、三相跳闸、不重合)b)三相重合闸(任何故障均三相跳闸、三相重合闸含有特殊条件的重合方式)c)综合禁止重合闸(单相故障、故障相跳闸、故障相重合；多相故障、三相跳闸、三相重合闸仅放电，禁止本装置重合，不沟通三跳。)d)停用重合闸（既放电，又闭锁重合闸，并沟通三跳。）3.5.2.4当采用单相重合闸装置时，应考虑下列问题，并采取相应措施：3.5.2.4.1重合闸过程中出现的非全相运行状态,如有可能引起本线路或其它线路的保护装置误动作时,应采取措施予以防止.3.5.2.4.2如电力系统不允许长期非全相运行,为防止断路器一相断开后，由于单相重合闸装置拒绝合闸而造成非全相运行，应采取措施断开三相，并应保证选择性。3.5.2.5对连接同一线路的两台断路器，重合闸应能在两台断路器中灵活地选择和确定“先重合断路器”和“后重合断路器”，且母线侧断路器重合闸应优先重合。“先重合断路器”重合失败后，“后重合断路器”不再重合。先后重合的切换开关以压板形式装设在保护屏上。若线-线串中的两条线路同时发生单相故障，应三跳中开关。3.5.2.6对中间断路器手动合闸或重合闸。其后加速应仅加速被充电或原发生故障线路的保护，不允许加速相邻完好线路的保护。20 500kV断路器保护3.5.2.7重合闸的合闸脉冲应有足够的宽度（80~100ms），以保证断路器可靠合闸，不会使断路器产生二次重合闸或跳跃现象。3.5.2.8重合闸时间：a)单相重合闸和三相重合闸时间，应可分别调整，时间范围为0.3s-9.9s，级差为0.1s（或更小）。b)重合闸装置起动后，整组复归时间为1~99s可调，在此时间内，应保持送给保护准备三跳的信号。3.5.2.9重合闸装置中任意一个元件损坏或有异常，应不发生多次重合闸及规定不允许三相重合闸的三相重合闸。3.5.2.10重合闸装置应有“断路器操作压力降低闭锁重合闸”的回路，该回路应保证只检查断路器跳闸前的操作压力。3.5.2.11重合闸装置应提供足够的输出接点去加速延时保护3.5.2.12重合闸装置应提供足够的独立的输出接点给保护装置，以便在下列情况下保护三相跳闸：a)重合于故障线路b)当重合闸选择开关处于“重合闸停用”位置或“三相重合闸”位置。c)重合闸装置故障3.5.2.13与主变压器进线相关的两断路器，应具有不启动重合闸、不启动失灵的跳闸回路。3.5.3操作箱的技术要求3.5.3.1应具有两组三相跳闸回路(含Q，R端子)、两组分相跳闸回路及一组分相合闸回路，跳闸应具有自保持回路。3.5.3.2应具有手跳和手合输入回路。应有回路实现手合后断路器不对应启动重合闸功能。3.5.3.3操作箱应具有防跳回路，防止断路器发生多次重合。3.5.3.4操作箱应具有气(液)压闭锁输入回路。3.5.3.5跳合闸应分别具有监视回路。20 500kV断路器保护3.5.3.6操作箱应具有足够的输出接点供闭锁重合闸、启动失灵保护等用，同时应提供足够的输出接点用于安全自动装置及录波（三相跳闸接点至少2对，单相跳闸接点至少2对）。3.5.3.7操作箱应具有不启动重合闸和失灵保护的输入回路，以作为非电量等保护的跳闸输入回路。3.6　屏体要求3.6.1　柜内所安装的元器件应有型式试验报告和合格证。装置结构模式由插件、插箱或屏柜。插件、插箱的外形尺寸应符合GB3047.1的规定。装置中的插件应牢固、可靠，可更换。保护屏包括所有安装在屏上的插件、插箱及单个组件应满足防震要求。插件、插箱应有明显的接地标志。所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。装置中所有插件均应有良好的绝缘和锁紧设施。3.6.2　柜体下方应设有接地端子和专用的、与柜体绝缘的接地铜排。柜体下方应设有接地铜排和端子，接地铜排的规格为大于25´4mm2，并附有接地标志，接地端子为压接型。屏间铜排应方便互连。柜体上方要求安装20组小母线支架(如果需要)。3.6.3　柜体防护等级IP30级，选用高强度钢组合结构，柜体采用全封闭结构，并充分考虑散热的要求。结构为屏前后开门、垂直自立式的柜式结构，并有透明窗，正视屏体，从门正面看，门轴在左，门把手在右。结构为屏前后开门、垂直自立式的柜式结构。并有透明窗。应提供由柜门自动开启的柜内照明设备，以便于对柜内的设备进行检查和接线。柜内应设有横向及竖向导线槽，所有设备安装的位置都应方便外部电缆从屏柜的底部进入。3.6.4　内部配线的额定电压为1000V，应采用防潮隔热和防火的聚乙烯绝缘多股铜绞线，其最小截面不小于1.5mm2，但对于TA、TV和跳闸回路的截面应不小于2.5mm2。导线应无划痕和损伤。卖方应提供配线槽以便于固定电缆，并将电缆连接到端子排。卖方应对所供设备的内部配线、设备的特性和功能的正确性全面负责。所有连接于端子排的内部配线，应以标志条和有标志的线套加以识别。3.6.5所有端子的额定值为1000V、10A，压接型端子。电流回路的端子应能接不小于6mm220 500kV断路器保护的电缆芯线。TA和TV的二次回路应提供标准的试验端子，便于断开或短接各保护装置的输入与输出回路。一个端子只允许接入一根导线。端子排间应有足够的绝缘，端子排应根据功能分段排列，并应至少留有20%的备用端子。端子排间应留有足够的空间，便于外部电缆的连接。交直流回路应设置抗干扰电容，正电源与其他端子（能引起跳闸出口的回路）应至少隔一个空端子。3.6.6　屏面上信号灯和复归按钮的安装位置应便于维护、运行监视和操作。3.6.7　所有供货的屏柜均应有足够的支撑强度，应提供说明书，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔。3.6.8　所有屏面应清洁，并涂有一层底漆和两层面漆，以防止在运输、仓储和运行中的腐蚀和锈蚀。屏与屏的内外应清洁，应无灰尘、划痕及油污等。3.6.9　屏上的所有设备（包括继电器、控制开关、熔断器、空气开关、指示灯及其它独立安装的设备），均应有铭牌或标签框，以便于识别。3.6.10　压板不宜超过5排，每排设置9块压板，不足一排时，用备用压板补齐。保护跳合闸出口及与失灵回路相关压板应采用红色压板，功能压板采用黄色，压板底座及其他压板采用浅驼色，分区布置出口压板和功能压板。标签应设置在压板下方。保护跳闸出口压板应采用红色压板，以区别其它开关量投入压板。4　技术服务4.1　项目管理合同签定后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。4.2　技术文件4.2.1　卖方在定货前向买方提供一般性资料如：鉴定证书、报价书、典型说明书、屏布置图、系统原理图和主要技术参数。4.2.2　在合同签定10天内，卖方向买方提供下列技术文件2份以供确认。a)各保护装置的逻辑示意及说明b)保护屏正面布置图、屏内设备布置图及图例说明。c)保护屏的安装尺寸图。d)保护屏的端子排图e)各保护装置原理框图及说明，模件或继电器的原理接线图及其工作原理说明。20 500kV断路器保护a)辅助继电器和选择开关采用的标准。保护装置的抗干扰试验标准。b)所有保护装置的整定计算及其举例计算的详细的标准和程序。4.2.3　卖方应向买方介绍保护整定内容及整定方法，如某些保护装置整定范围或灵敏度不能满足运行条件时，买方有权要求卖方改进。4.2.4　卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改，而买方不需承担额外费用。4.2.5　在收到买方最终认可图纸前，卖方所购买的材料或制造所发生的费用及其风险全由卖方单独承担。4.2.6　生产的成品应符合合同的技术规范。买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。4.2.7　设计单位在收到图纸后2周内返回确认意见，并根据需要召开设计联络会。4.2.8　卖方在收到设计单位的确认后，应在10天内提供全部正式图纸的最终蓝图和所有图纸的ACAD软盘（AUTOCAD2000版）及其相关的支撑软件，在4.2.2中所列举的修改后的正式图纸与技术文件。a)所有保护装置的内部接线及图例说明。b)保护屏内部接线图及其说明（包括屏内布置及端子排图）。c)保护装置内所有分板插件内部接线图以及操作箱分板原理接线图。d)保护屏的地脚螺栓布置图。e)按合同供货设备安装所需的全部图纸。4.2.9　设备供货时提供下列资料:设备的开箱资料，除了4.2.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。4.2.10　卖方提供的图纸、资料应满足设计、施工、调试及运行的需要。4.3　现场服务及售后服务4.3.1　卖方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造及性能等方面的有关问题，详细解答合同范围内买方提出的问题。4.3.2　在产品质保期内有制造质量的设备，由卖方负责修理或更换。对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务。4.3.3　对买方选购的与本合同设备有关的配套设备，卖方有提供技术配合的义务，并不由此而增加任何费用。20 500kV断路器保护4.3.4　卖方有为买方培训运行维护人员的义务。5　买方工作5.1　买方应向卖方提供有特殊要求的设备技术文件。5.2　设备安装过程中，买方为卖方现场派员提供工作和生活的便利条件。5.3　设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。6　工作安排6.1　根据工程需要可以召开设计联络会或其它形式解决设计制造中的问题。6.2　文件交接要有记录，设计联络会议应有纪要。6.3　卖方提供的设备及附件规格、重量或接线有变化时，应及时书面通知买方。6.4　未尽事宜，双方协商处理，可以以其它形式补充。以后协调所形成的文件与规范书同等效力。7　备品备件及专用工具7.1　卖方应向买方提供必要的备品备件（如逆变电源模块等）。备品备件应是新品，与设备同型号，同工艺。备品备件清单见表D。7.2　卖方应向买方提供的专用工具及仪器。专用工具及仪器必须是保护装置所必须的，并且应是新品。专用工具及仪器清单见表E。8　质量保证和试验8.1　质量保证8.1.1　订购的新产品除应满足本规范书外，卖方还应提供产品的鉴定证书。8.1.2　卖方应保证制造过程中的所有工艺、材料等（包括卖方的外构件在内）均应符合规范书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。8.1.3　卖方应遵守本规范书中各条款和工作项目的ISO9000质量保证体系，该质量保证体系经过国家认证和正常运转。8.2　试验8.2.1　工厂试验8.2.1.1　试验结果应满足规范书及产品调试大纲所规定的要求，试验后提供详细的试验报告。8.2.1.2　直观检查保护屏的情况、接线、铭牌、装置号码及端子号码（见证项目）。20 500kV断路器保护8.2.1.3　长期通电试验：试验时设备处于正常的交流电流、电压和直流电压条件之下，试验结果装置特征应无变化。（提供试验报告）8.2.1.4　绝缘试验（见证项目）。8.2.1.5　高频抗干扰试验（见证项目）。8.2.1.6　谐波影响试验（见证项目）。8.2.1.7　性能试验：向继电器通入电流和电压，检查各元件的正确性及整定值的精确度（见证项目）。8.2.1.8　动模试验：模拟全相及非全相条件下的故障振荡、振荡下故障，转换性故障等情况，检查保护动作情况，模拟系统的接线和试验项目应根据规范书的要求，由卖方和买方在试验前协商确定（见证项目）。8.2.1.9　配合试验：两套主保护、后备保护、重合闸装置、失灵保护起动装置、通信管理机等应做配合试验（见证项目）。8.2.2　保护设备的现场试验和检查8.2.2.1　现场安装：设备的一般检查：开箱检查设备的完好情况，电缆和接线的完好情况。8.2.2.2　现场投产试验：厂家应派人配合安装、运行单位进行现场投产试验，试验内容按相关规程规范进行。9　包装、运输和储存9.1　装置制造完成并通过试验后应及时包装，并应符合铁路、公路和海运部门有关规定。9.2　所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。9.3　在包装箱外应标明买方的订货号、发货号。9.4　各种包装应确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。9.5　包装箱上应有明显的包装储运图示标志（按GB191）。9.6　整体产品或分别运输的部件都要适合运输和装载的要求。9.7　随产品提供的技术资料应完整无缺，提供份额符合GB11032的要求。20 500kV断路器保护附表A投标厂商资质应答表要素项目是否ISO9000认证及认证机构售后服务部门及人员数近两年省内投运套数近两年全国投运套数设备1:设备2:设备3:设备4:设备5:设备6:附表B:投标装置主要技术性能应答表:1．断路器失灵保护装置:制造厂商装置型号版本号序号项目买方要求值卖方保证值说明1制造厂的名称------------------2装置名称及型号------------------3失灵保护时间整定范围i)第二段0~1sii)第三段0~1s4返回时间小于20ms5过流元件整定范围0.1~2A6零序过流元件整定范围0.1~2A2．重合闸装置制造厂商装置型号版本号序号项目买方要求值卖方保证值说明1制造厂的名称-----------------2装置名称及型号-----------------3重合闸方式种类单重、三重、综重4重合闸时间0~10s5同期角度0~90度3．三相不一致保护装置制造厂商装置型号版本号20 500kV断路器保护序号项目买方要求值卖方保证值说明1制造厂的名称------------------2装置名称及型号------------------3三相不一致保护过流元件整定范围0.1~2A4三相不一致保护零序过流元件整定范围0.1~2A4．操作箱制造厂商装置型号版本号序号项目买方要求值卖方保证值说明1制造厂的名称---------------2装置名称及型号---------------3跳闸保持电流4合闸保持电流5．每套装置还需提供序号项目买方要求值卖方保证值说明1额定交流电流1A2额定直流电压220V3功耗---------------i)交流电流回路功耗(在IN下)〈0.5VAii)直流电源回路功耗(正常情况下)---------------4允许环境温度+40.12~-10℃5跳闸或合闸接点容量i)允许长期通过电流5A6信号接点容量i)允许长期通过电流5A20 500kV断路器保护7其它辅助继电器接点容量i)允许长期通过电流5A8保护装置对接地的要求---------------附表C技术性能差异表:项目序号技术规范书的条款号投标设备不满足的内容不满足技术要求的原因及技术建议附表D按常规配备的备品备件清单按常规配备的备品备件清单序号名称型号及规范单位数量用途备注附表E按常规配备的专用工具及仪器序号名称型号及规范单位数量用途备注20'
