500kv变电站主变压器保护技术规范

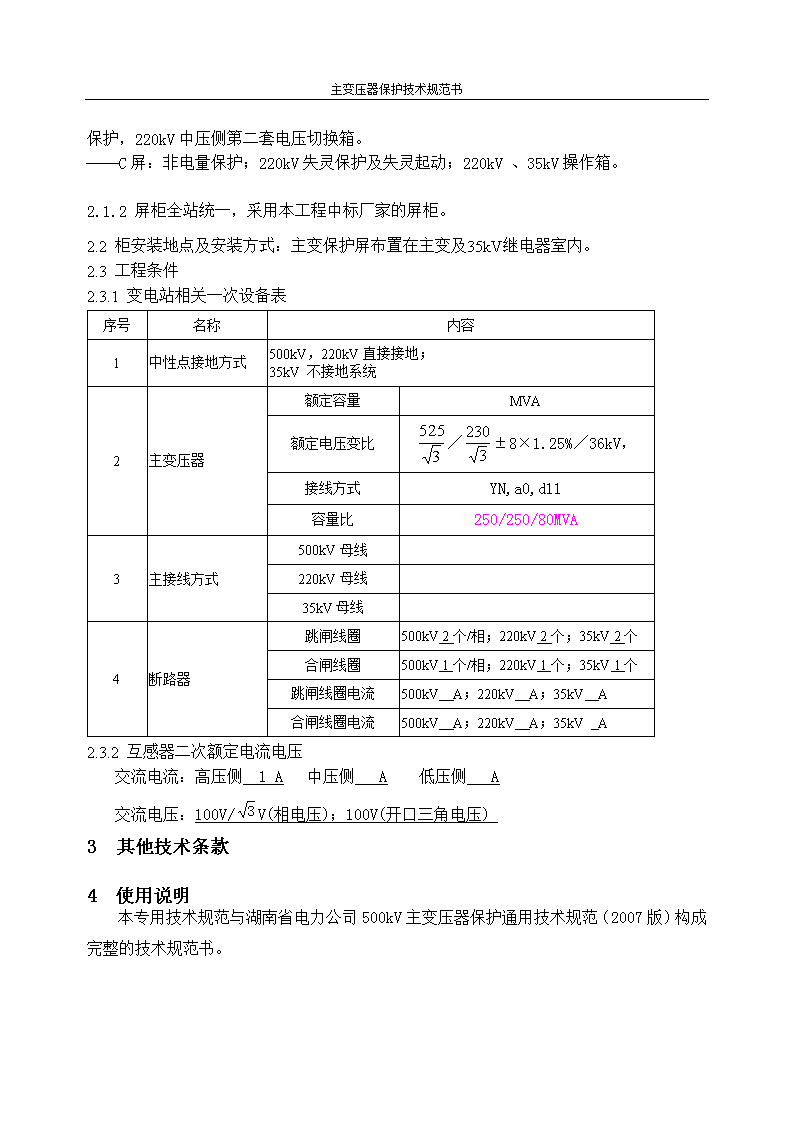

'主变压器保护技术规范书　　　　　500kV变电工程主变保护专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1　招标设备需求一览表：序号建设单位项目名称设备名称型号规格单位数量备注1××500kV变500千伏主变保护微机型套m2　供货范围2.1工程供货范围序号设备名称数量（面）供方提供的设备型号数量配置说明1主变保护A柜m2主变保护B柜m3主变保护C柜m2．1组屏要求2.1.1变压器的保护装置设置为三面屏。主变压器主、后备保护都要求双套冗余，主后合一。¾¾A屏：第一套差动保护；500kV后备保护；220kV后备保护；35kV后备保护;公共绕阻保护，220kV中压侧第一套电压切换箱。¾¾B屏：第二套差动保护；500kV后备保护；220kV后备保护；35kV 主变压器保护技术规范书后备保护;公共绕阻保护，220kV中压侧第二套电压切换箱。¾¾C屏：非电量保护；220kV失灵保护及失灵起动；220kV、35kV操作箱。2.1.2屏柜全站统一，采用本工程中标厂家的屏柜。2.2柜安装地点及安装方式：主变保护屏布置在主变及35kV继电器室内。2.3工程条件2.3.1变电站相关一次设备表序号名称内容1中性点接地方式500kV，220kV直接接地；35kV不接地系统2主变压器额定容量MVA额定电压变比／±8×1.25%／36kV，接线方式YN,a0,d11容量比250/250/80MVA3主接线方式500kV母线220kV母线35kV母线4断路器跳闸线圈500kV2个/相；220kV2个；35kV2个合闸线圈500kV1个/相；220kV1个；35kV1个跳闸线圈电流500kVA；220kVA；35kVA合闸线圈电流500kVA；220kVA；35kVA2.3.2互感器二次额定电流电压交流电流：高压侧1A中压侧A低压侧A交流电压：100V/V(相电压)；100V(开口三角电压)3其他技术条款4　使用说明本专用技术规范与湖南省电力公司500kV主变压器保护通用技术规范（2007版）构成完整的技术规范书。 主变压器保护技术规范书 主变压器保护技术规范书湖南省电力公司500kV主变压器保护通用技术规范书（2007版） 主变压器保护技术规范书目录1.总则2.技术要求3.设备规范4.技术服务5.买方工作6.工作安排7.备品备件及专用工具8.质量保证和试验9.包装、运输和储存附录A：卖方应填写的技术数据表附录B：设备需求一览表 1.总则1.1本设备技术规范书适用于500kV变电所主变压器继电保护装置，它提出了继电保护装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备(或系统)完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜，由买卖双方协商确定。1.7投标商资格1.7.1投标商应至少设计、制造、集成、调试过20套及以上类似本标书提出的330kV及以上电压等级连续成功的商业运行业绩（投标商应出具工程业绩表）。1.7.2投标商提供的产品应具有在国内外330kV及以上电压等级成功投运一年以上的经验。1.7.3投标商的投标产品应通过省(部)级以上主管部门组织的技术鉴定，并能随投标书提供电力部门运行情况报告。1.7.4投标商的投标产品应通过部级以上质检中心（许继、南瑞、电科院）的检验并有报告、动模试验并有报告。提供型式试验报告、动模试验报告和鉴定证书。1.7.5投标商应能提供ISO9000资格认证书。投标时，以上资料和报告必须在技术文件中提供。2.技术要求2.1应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中所引用而构成为本规范书的条文。所示标准均应采用最新有效版本。31 GB6126《静态继电器及保护装置的电气干扰试验》GB2423《电工电子产品环境试验规程》GB2887《计算机场地技术条件》GB4858《电气继电器的绝缘试验》GB7261《继电器和继电保护装置基本试验方法》GB11287《继电器，继电保护装置振荡(正弦)试验》GB14285《继电保护和安全自动装置技术规程》GB50065　《交流电气装置的接地设计规范》GB50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T13926《工业过程测量和控制装置的电磁兼容性》GB/T14537《量度继电器和保护装置的冲击和碰撞试验》GB/T14598.9《辐射电磁场干扰试验》GB/T14598.10《快速瞬变干扰试验》GB/T14598.13《1兆赫脉冲群干扰试验》GB/T14598.14《静电放电试验》GB/T17626.2《静电放电抗扰度试验》GB/T17626.3《射频电磁场辐射抗扰度试验》GB/T17626.4《电快速瞬变脉冲群抗扰度试验》GB/T17626.5《浪涌（冲击）抗扰度试验》GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》DL/T671《微机发电机变压器组保护装置通用技术条件》DL/T667《继电保护设备信息接口配套标准》NDGJ8《火力发电厂、变电所二次接线设计技术规程》DL478《静态继电保护及安全自动装置通用技术条件》DL/T670《远动设备及系统第5部分第103篇继电保护设备信息接口配套标准》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》31 湘电公司生[2004]1049号《关于进一步明确变压器、电抗器非电量保护配置和运行维护要求的通知》国电电网生技[2005]400号《国家电网公司十八项电网重大反事故措施》(试行)湘电公司生〔2006〕868号《湖南省电力公司贯彻国家电网公司十八项电网重大反事故措施实施细则(试行)》2.2环境条件2.2.1周围空气温度：最高温度：45℃;最低温度：-5℃。2.2.2环境相对湿度：77%(年平均)2.2.3绝对湿度12.1hPa2.2.4抗震能力：水平加速度：0.2g；垂直加速度：0.2g。2.2.5海拔高度：小于1000m2.3工程条件2.3.1系统概况额定电压高压500kV中压220kV低压35kV2.3.2.系统频率50Hz2.3.3.中性点接地方式500kV和220kV:中性点直接接地，35kV:不接地系统2.3.4.变电所电气主接线形式：见专用规范2.3.5.电力变压器参数见专用规范2.3.6.断路器31 见专用规范2.4.基本技术条件2.4.1型式：微机型2.4.2额定参数电压互感器额定电压：100V/57.7V，50Hz电流互感器额定电流：1A，50Hz保护装置交流电流回路的最大功耗£1VA/相保护装置交流电压回路的最大功耗£1VA/相2.4.3工作电源：DC：220V（80%～115%）保护装置正常工作时功耗£50W保护装置动作时功耗£80W2.4.4性能参数2.4.4.1保护动作时间：差动速断：£20ms(1.5倍整定值)比率差动：£30ms(2倍整定值)跳闸型非电量保护出口继电器动作时间：10~20ms当存在变压器涌流情况下，发生区内故障，其动作时间£50ms保护动作返回时间：£30ms2.4.4.2动作值精度差动速断动作精度误差：£5%差动及后备保护动作精度误差：£3%阻抗保护反向偏移阻抗动作精度误差：<1W时误差£5%>1W时误差£3%其余保护动作精度误差：£3%时间继电器的动作精度误差：£最大整定值的3%2.4.4.3硬件配置参数A/D转换精度：³14位CPU：³32位2.4.3.4跳闸出口继电器接点容量应大于断路器跳闸线圈伏安数。2.4.3.5其它接点额定值31 容量：300W电压：220VDC2.5技术性能要求：2.5.1变压器保护配置保护配置的原则：保护装置要求采用微机型，每组变压器的保护装置设置为三面屏。主变压器主、后备保护都要求双套冗余。两面保护屏上各包括一套独立的主保护、后备保护、跳闸出口单元等。第一面屏上设置变压器保护1、中压侧电压切换箱1；第二面屏上设置变压器保护2、中压侧电压切换箱2；第三面屏上设置有220kV、35kV断路器操作箱、非电量保护、通信管理机（若有）。非电量保护的直流电源与电量保护的直流电源分开。每面屏保护配置如下：2.5.1.1主保护：主变压器应配置纵联差动保护作为主保护，以保护变压器绕组及其引出线的相间短路及单相接地故障，两套主保护应为不同原理的差动保护。为提高切除自耦变压器内部单相接地短路故障的可靠性，设置接入高、中压侧和公共绕组电流的分相电流差动保护。差动保护应具有暂态性能，能适用于TPY型电流互感器。即在暂态状态下，继电器应能可靠、瞬时动作。对有直流分量的稳态或暂态电流或励磁涌流或外部穿越性故障电流的情况下，保护装置应不误动作。其保护功能和技术要求如下：1）应具有防止区外故障误动的制动特性；2）应具有电流互感器(TA)断线判别功能，并能闭锁差动或报警，当电流大于额定电流时应自动解除闭锁并可动作出口跳闸，同时发出断线信号；3）在同一相上出现两点接地故障(一点区内、一点区外)时，应可靠动作出口；4）应具有差动电流速断功能；5）由于各侧电流互感器的变比可能不同，应有平衡差动保护各侧电流的措施；6）应有防止励磁涌流引起误动的功能；7）动作电流的整定范围应为0.1-1.0额定电流，整定值允许误差±5%；8）动作时间(2倍整定电流时)不大于30ms。第一套差动保护及第二套差动保护动作跳开变压器各侧断路器。2.5.1.2相间短路后备保护31 作为主变压器主保护相间短路故障和相邻元件的后备保护，在高压侧和中压侧均装设一套阻抗保护装置，在低压侧装设电流速断和过电流保护装置等。其主要功能和技术要求如下：1）保护应与差动保护及线路相间保护的后备保护相配合，保证动作的选择性；2）阻抗元件应具有偏移特性，正、反向阻抗均可分别整定；3）应能防止电压互感器(TV)断线和电压切换时的误动；4）电流整定值允许误差±2.5%；阻抗整定值允许误差±5%；5）电流元件返回系数不小于0.95；阻抗元件返回系数不大于1.1；6）电流1.2倍整定值，正方向时，固有延时不大于40ms。2.5.1.2.1500kV阻抗保护采用带偏移特性的阻抗保护，一段二个时限带方向，保护正方向指向500kV侧母线，保护动作第一时限跳开500kV侧断路器，第二时限跳开变压器各侧断路器。2.5.1.2.2220kV阻抗保护采用带偏移特性的阻抗保护，一段二个时限带方向，保护正方向指向220kV侧母线，保护动作第一时限跳开220kV侧母联和分段断路器，第二时限跳开变压器各侧断路器。2.5.1.3单相接地保护在变压器的高压侧和中压侧均应装设单相接地保护装置，以保护变压器高压绕组和中压绕组的单相接地故障。其主要功能和技术要求如下：1）应保证变压器绕组绝缘不受损坏；2）装置应设有多个时限，当发生接地故障时，能有选择性切除故障的变压器；3）整定值允许误差±2.5%；返回系数不小于0.95；4）固有延时（1.2倍整定值时）不大于40ms。2.5.1.3.1500kV零序电流保护：保护为二段式，第一段带两时限带方向，方向指向500kV侧母线，保护动作第一时限延时跳开500kV侧断路器，第二时限延时跳开变压器各侧断路器；第二段带一时限不带方向，延时跳开变压器各侧断路器。2.5.1.3.2220kV零序电流保护：保护为二段式，第一段带两时限带方向，方向指向220kV侧母线，保护动作第一时限延时跳开220kV31 侧母联和分段断路器，第二时限跳开变压器各侧断路器；第二段带一时限不带方向，延时跳开变压器各侧断路器。2.5.1.3.3中性点零序过流保护:无方向，保护动作跳开变压器各侧断路器。2.5.1.4过激磁保护保护变压器过激磁，即当频率降低和电压升高时，引起铁芯的工作磁通密度过高而过热使绝缘老化的保护装置。保护为反时限特性，过激磁保护低定值报警，高定值延时跳开变压器各侧断路器。其主要功能和技术要求如下：1）保护装置应设有定时限和反时限两个部分，以便和变压器过激磁特性近似匹配；2）装置适用频率范围25Hz～65Hz；电压整定范围：1.0～1.5额定电压；过激磁倍数整定值允许误差±2.5％;返回系数不小于0.95；3）装置固有延时(1.2倍整定值时)不大于40ms；4）反时限长延时应可整定到1000s；允许误差不大于±5％。2.5.1.5断路器失灵保护和失灵启动回路2.5.1.5.1主变500kV断路器失灵保护电流判别和失灵启动回路装在500kV断路器保护中，不在主变压器保护中，但主变压器保护应有接受500kV断路器失灵保护的跳闸出口信号的接口，并以第一时限跳开500kV断路器，第二时限跳开220kV及35kV侧断路器。2.5.1.5.2主变220kV断路器失灵保护电流判别和失灵启动回路装在主变压器保护中，当主变压器保护装置出口动作发出跳闸脉冲而主变220kV断路器拒动时，主变压器保护屏中应设有启动220kV系统失灵保护的回路。其主要功能和技术要求如下：1）采用判别变压器本侧电流(相电流、零序电流、负序电流)来检测断路器是否失灵，当电流大于定值时作为启动失灵的一个条件，并由保护装置总出口的触点和断路器辅助触点闭锁；2）电流整定值允许误差±2.5%；3）返回系数不小于0.95；4）固有延时不大于40ms。另外，主变压器保护还应有接受220kV母线保护的跳闸出口信号的接口，经变压器中压侧电流检测判别主变220kV侧断路器失灵后，第一时限跳开主变220kV断路器，第二时限跳开变压器各侧断路器。31 2.5.1.6220kV断路器非全相保护当发生非全相合闸或跳闸时，由于造成三相负荷不平衡，保护变压器铁芯不致发热损坏的保护装置。其主要功能和技术要求如下：1）采用负序电流和断路器三相位置不对应辅助触点组作为判据；2）负序电流整定范围：0～0.8额定电流；整定值允许误差±5%；3）装置返回系数不小于0.95；4）装置应有0～10s的延时；固有延时不大于40ms。2.5.1.7变压器过负荷保护：500kV、220kV、35kV及公共绕组均应装设过负荷保护，保护为单相式，延时动作于信号。2.5.1.8变压器本体保护：该保护包括重瓦斯、轻瓦斯、压力释放、油位高低、油温过高、线圈温度过高、油流停止、冷却器交流失压、冷却器故障、备用冷却器投入运行、抽头位置不对应、抽头延时动作等保护。重瓦斯、油温过高等信号瞬时或延时动作，起动供方提供的独立的出口继电器跳开变压器各侧断路器并发信号，其他信号动作则起动供方的中间继电器发告警信号。对变压器冷却器全停应设置2个时间元件（装于保护屏），并经出口跳闸。本体保护的电源、跳闸出口及布置应完全独立。本体保护跳闸不起动500kV及220kV失灵保护。其主要功能和技术要求如下：1）起动变压器冷却器的电流元件，其电流整定值允许误差±2.5%；回路延时(1.2倍整定值时)不大于70ms；2）变压器重瓦斯动作应跳变压器各侧断路器，但也应能切换到“信号”；变压器轻瓦斯可只动作于“信号”；3）变压器压力释放动作应能切换到“信号”；4）变压器冷却器故障可发信号报警，但也应能切换至经延时跳变压器各侧断路器；5）变压器上层油温度保护一段作用于信号（一般整定为95℃），二段作用于跳闸（一般整定为105℃），用一段输出闭锁二段输出。6）变压器的绕组温度保护只作用于信号.2.5.1.935kV侧后备保护1）35kV限时速断保护：设一段时限，跳开35kV侧总断路器。31 2）35kV过电流保护：接于变压器35kV侧TA，设一段两时限，保护动作第一时限跳开35kV侧总断路器，第二时限延时跳开变压器各侧断路器。3)中性点偏移保护该中性点偏移保护应由过电压和时延继电器构成，装于35KV侧TV二次线圈的开口三角形侧，动作以后延时发告警信号以指示接地故障。2.5.1.10保护出口配置及连接片配置每套主保护设一套出口，500kV、220kV和35kV每套后备保护分别设一套出口，非电量保护设一套出口。设置保护强电跳闸出口连接片和每套保护投退软硬压板。每套保护的出口继电器应提供不少于12付接点，其中用于500kV2台断路器的跳闸接点2付，220kV断路器的跳闸接点4付，35kV断路器的跳闸接点1付，安全稳定装置跳闸接点2付，并应留有一定数量的备用。出口回路均设有投退切换片。起动失灵和闭锁重合闸：所有跳500kV断路器的保护出口均应给出2付接点用于闭锁500kV断路器重合闸；所有跳500kV断路器的保护出口(除非电量保护出口)均应给出2付接点用于启动500kV失灵保护；所有跳220kV断路器的保护出口(除非电量保护出口)1付接点用于启动220kV失灵保护，1付接点用于解除失灵保护的复压闭锁，并应留有一定数量的备用。出口回路均设有投退切换片。2.5.1.11保护信息数量及输出方式每套保护装置至少输出三对接点，其中两对接点送远动装置和故障录波，一对接点送微机监控系统。2.5.1.12CPU配置原则1）每个CPU系统可以完成1个主保护或2～5个后备保护的功能；保护输入模拟量不超过15路，输入开关量不超过4路，保护输出出口回路不超过8路，信号回路不超过16路。2）每个保护单元各自独立，并具有各自的电源和自动空气开关。3）主保护和后备保护应采用不同的的CPU。2.5.1.13交直流电源配置1）保护柜应引接两路220V直流电源；2）保护柜的进线电源应装设自动空气开关，直接供电给各CPU系统和非电量系统的用电；31 3）管理机电源采用DC220V，打印机电源采用～220V电源，另设有小型交流自动空气开关；4）除打印机电源外，各自动空气开关均应设有监视，并可发出断电信号。2.5.1.14通信接口及对时要求：2.5.1.14.1保护装置具有GPS对时功能，用串行接口接收GPS发出的时钟，采用秒对时或B码对时方式，对时误差<1ms。2.5.1.14.2保护装置推荐采用直接提供与监控双网、保护和故障信息专网的接口方式。保护装置也可通过保护管理机提供与监控双网、保护和故障信息专网的接口。通信接口优先采用以太网口，若保护装置不能提供以太网口直接与监控双网、保护网连接，再通过本保护小室的保护管理机（由微机监控系统配置）和监控系统、故障信息管理子站系统通信，接口采用RS485串口。2.5.1.14.3保护装置与计算机监控系统的通信接口要求保护应具备通信管理功能，直接或经过本继电器小室的保护管理机（由微机监控系统配置）与计算机监控系统通信，通信规约采用IEC870-5-103。保护装置应具有远方查看定值，远方投/退软压板及远方复归功能。计算机监控系统对保护装置进行操作时，软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.1s内完成修改。计算机监控系统对保护压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合监控厂家完成保护规约转换的工作。保护上传的信息量包括：交流的采样值，保护动作的简要信息，装置故障及异常信息等，保护装置的应答时间应<50ms。任何一套保护装置的软件操作均能在装置面板的菜单上进行，具有当地/远方软件操作的切换功能及口令管理。2.5.1.14.4保护装置与保护和故障信息管理子站系统的通信接口要求保护装置直接或经过本继电器小室的保护管理机（由微机监控系统配置）与保护和故障信息管理子站系统通信，通信规约采用IEC870-5-103。保护装置应具有远方定值修改、定值区查看，远方投/退软压板及远方复归功能。保护和故障信息管理子站系统对保护装置进行操作时，修改定值与软压板投/退不应在同一次通信中完成，应分别进行两次操作，且保护装置必须在0.131 s内完成修改。保护和故障信息管理子站系统对保护定值修改、压板投退应有一定权限限制，需进行身份验证，并有一定的记录。卖方应提供详细的IEC870-5-103及其它规约文本，并配合保护和故障信息管理子站厂家完成保护规约转换的工作。保护上传的信息量包括：交流的采样值，保护动作的详尽信息，装置故障及异常信息等，故障录波信号可自动上传，保护装置的应答时间应<50ms。任何一套保护装置的软件操作均能在装置面板的菜单上进行，具有当地/远方软件操作的切换功能及口令管理。2.5.1.14.5保护装置与计算机监控系统的联调要求保护厂家应积极配合计算机监控厂家的联调工作，并按规定的时间要求将保护装置送到监控厂家进行联调工作。2.5.1.14.6其它卖方提供的各套装置应在相同电压等级中有一年以上成功运行经验并已获得买方国部级以上检测中心动模试验的动模试验报告，并随投标书提供电力部门运行情况报告或动模试验报告。还应提供保护制造厂家的ISO-9000资格认证书。首次在华中电网使用的保护装置,在投标前应通过湖南省公司组织的动态模拟实验.2.5.1.15220kV、35kV操作箱的技术要求1)若220kV、35kV断路器为三相操作机构，其操作箱应具有两组三相跳闸回路(含Q，R端子)及一组三相合闸回路，跳闸应具有自保持回路。若220kV、35kV断路器定货为分相操作机构，则保护厂家应免费将220kV、35kV断路器操作箱替换为分相操作箱，即应具有两组三相跳闸回路(含Q，R端子)、两组分相跳闸回路及一组分相合闸回路。2）应具有手跳和手合输入回路。3)应具有跳闸自保持回路。4)操作箱应具有防跳回路，防止断路器发生多次重合。5)操作箱应具有气(液)压闭锁输入回路。6)跳合闸应分别具有监视回路。7)操作箱应具有足够的输出接点供两套主保护用和发中央信号、远动信号和事件记录。31 2.5.2组屏方案¾¾A屏：第一套差动保护；500kV后备保护；220kV后备保护；35kV后备保护;公共绕阻保护，220kV中压侧第一套电压切换箱。¾¾B屏：第二套差动保护；500kV后备保护；220kV后备保护；35kV后备保护;公共绕阻保护，220kV中压侧第二套电压切换箱。¾¾C屏：非电量保护；220kV失灵保护及失灵起动；220kV、35kV操作箱。2.5.3端子排布置保护屏端子排的布置规定如下：保护屏的层间端子排由制造厂负责，外部端子排按不同功能进行如下划分，端子排布置应考虑各插件的位置，避免接线相互交叉，可按下列分组布置端子排：交流电流输入；交流电压输入；保护出口；直流强电；信号输出1；信号输出2；信号输出3；直流弱电；交流强电2.5.4保护方案说明2.5.4.1差动保护TA接线：差动保护各侧TA在配电装置处接成星形，星形¾¾三角形的转换由保护装置解决。2.5.4.2差动保护TA断线：差动保护TA断线时，应发出TA断线信号，TA断线具有闭锁或不闭锁差动保护的功能。2.5.4.3变压器保护动作跳500kV及220kV断路器，并启动失灵回路闭锁重合闸。非电量保护不启动失灵保护。2.5.4.4为保证自耦变压器在断开一侧运行时内部单相接地故障的灵敏度，装设中性点零序过流保护，保护接于公共绕组三相TA组成的零序回路中。正常运行时退出运行，当500kV或220kV断开运行时投入此保护。2.5.4.5冷却器全停跳闸：本保护装置装设变压器冷却器全停跳闸保护的2个时间元件，并经出口跳各侧断路器，同时发出报警信号。2.5.4.6跳闸原则：¾¾各套主保护动作启动500kV断路器的分相跳闸回路、220kV断路器的三相或分相跳闸回路，启动35kV的三相跳闸回路。¾¾各套后备保护及非电量保护动作启动500kV、220kV、35kV的三相跳闸回路。2.5.4.7直流电压在额定值的85～115%范围内变化时，保护装置应能正确动作。2.5.4.831 保护装置各回路应具有连续的监测及自我诊断功能，当控制板、模块异常或交直流电源故障时发出报警信号并在装置上应有显示。2.5.4.9装置上应提供每种保护装置中跳闸输出回路的动作标识信号。当直流电源消失时，已动作的信号应能自保持，且只能由操作人员予以复归。复归按钮应放在便于操作的位置并能实现远方复归。装置中任何元件故障时，保护装置均不应误动作。2.5.4.10应考虑每个继电器小室电压互感器的二次侧中性点仅有一个接地点的要求。2.5.4.11保护屏端子排及设备的布置应保证各套保护的独立性，即在一套保护退出工作时，不影响其他保护系统的正常运行。2.5.4.12控制回路的直流电源应有一个双极开关和自动空气开关，并有足够的分断能力。2.6屏体要求2.6.1　柜内所安装的元器件应有型式试验报告和合格证。装置结构模式由插件、插箱或屏柜。插件、插箱的外形尺寸应符合GB3047.1的规定。装置中的插件应牢固、可靠，可更换。保护屏包括所有安装在屏上的插件、插箱及单个组件应满足防震要求。插件、插箱应有明显的接地标志。所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。装置中所有插件均应有良好的绝缘和锁紧设施。2.6.2　柜体下方应设有接地端子和专用的、与柜体绝缘的接地铜排。接地铜排的规格为大于25´4mm2，并附有接地标志，接地端子为压接型。屏间铜排应方便互连。柜体上方要求安装20组小母线支架(如果需要)。2.6.3　柜体防护等级IP30级，选用高强度钢组合结构，柜体采用全封闭结构，并充分考虑散热的要求。结构为屏前后开门、垂直自立式的柜式结构，并有透明窗，正视屏体，门轴在左，门把手在右。应提供由柜门自动开启的柜内照明设备，以便于对柜内的设备进行检查和接线。柜内应设有横向及竖向导线槽，所有设备安装的位置都应方便外部电缆从屏柜的底部进入。2.6.4　内部配线的额定电压为1000V，应采用防潮隔热和防火的聚乙烯绝缘多股铜绞线，其最小截面不小于1.5mm2，但对于TA、TV和跳闸回路的截面应不小于31 2.5mm2。导线应无划痕和损伤。卖方应提供配线槽以便于固定电缆，并将电缆连接到端子排。卖方应对所供设备的内部配线、设备的特性和功能的正确性全面负责。所有连接于端子排的内部配线，应以标志条和有标志的线套加以识别。2.6.5所有端子的额定值为1000V、10A，压接型端子。电流回路的端子应能接不小于6mm2的电缆芯线。TA和TV的二次回路应提供标准的试验端子，便于断开或短接各保护装置的输入与输出回路。一个端子只允许接入一根导线。端子排间应有足够的绝缘，端子排应根据功能分段排列，并应至少留有20%的备用端子。端子排间应留有足够的空间，便于外部电缆的连接。交直流回路应设置抗干扰电容，正电源与其他端子（能引起跳闸出口的回路）应至少隔一个空端子。2.6.6　屏面上信号灯和复归按钮的安装位置应便于维护、运行监视和操作。2.6.7　所有供货的屏柜均应有足够的支撑强度，应提供说明书，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔。2.6.8　所有屏面应清洁，并涂有一层底漆和两层面漆，以防止在运输、仓储和运行中的腐蚀和锈蚀。屏与屏的内外应清洁，应无灰尘、划痕及油污等。2.6.9　屏上的所有设备（包括继电器、控制开关、熔断器、空气开关、指示灯及其它独立安装的设备），均应有铭牌或标签框，以便于识别。2.6.10　压板不宜超过5排，每排设置9块压板，不足一排时，用备用压板补齐。保护跳合闸出口及与失灵回路相关压板应采用红色压板，功能压板采用黄色，压板底座及其他压板采用浅驼色，分区布置出口压板和功能压板。标签应设置在压板下方。3.设备规范3.1供货范围设备规范和数量见专用规范3.2组屏要求：每套微机型500kV变压器保护屏及附件、屏间通信电缆及一套通信管理机，每面屏分别配置一台打印机。31 4.技术服务4.1项目管理合同签定后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。4.2技术文件4.2.1卖方在定货前向买方提供一般性资料如：鉴定证书、报价书、典型说明书、屏布置图、系统原理图和主要技术参数。4.2.2在合同签定7天内，卖方向买方提供下列技术文件2份以供确认。1）TA、CVT的二次绕组配置图2）各保护装置的逻辑示意图及说明2）CPU配置方案图3）保护信号出口图5）保护屏组屏方案及正面布置图、屏内设备布置图及图例说明。6）保护屏的安装尺寸图。包括屏的尺寸、屏内设备间的尺寸、基础螺栓的位置和尺寸等。7）保护屏的端子排图8）各保护装置原理框图及说明，模件或继电器的原理接线图及其工作原理说明。9）辅助继电器和选择开关采用的标准。保护装置的抗干扰试验标准。10）所有保护装置的整定计算及其举例计算的详细的标准和程序。卖方应向买方介绍保护整定内容及整定方法。如某些保护装置整定范围或灵敏度不能满足运行条件时，买方有权要求卖方改进。在收到买方最终认可图纸前，卖方所购买的材料或制造所发生的费用及其风险全由卖方单独承担。生产的成品应符合合同的技术规范。买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。设计院在收到图纸后231 周内返回主要确认意见，并根据需要召开设计联络会。卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改，在设计图纸完成之前应保留设计院对卖方图纸的其它确认权限，而买方不需承担额外费用。在收到确认意见或技术协议签订后，7天内供方应提供下列书面资料8份(包括CAD14版的图纸软盘或光盘)（其中业主6份，设计院2份）：1）上文中所列举的修改后的正式图纸与技术文件。2）所有保护装置的内部接线及图例说明。3）保护屏内部接线图及其说明(包括屏内布置及端子排图)。4）试验箱(柜、板)内部接线图。5）保护屏的地脚螺栓布置图。6）按合同供货设备安装所需的全部图纸。7）电缆接线图附电缆型式。4.2.3设备供货时提供下列资料:设备的开箱资料，除了上述所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。供方提供的图纸、资料应满足设计、施工、调试及运行的需要。4.2.4卖方在合同签定后设备供货前应免费提供通信规约和解释文本及装置调试软件和后台分析软件，以便与监控系统及与保护和故障信息管理子站系统联调并应参加联调。4.2.5卖方所供设备应提供投运时的最新软件版本，并应负责今后运行过程中的免费软件升级。4.3现场服务及售后服务：4.3.1卖方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造及性能等方面的有关问题，详细解答合同范围内买方提出的问题。4.3.2在产品质保期内有制造质量的设备，由卖方负责修理或更换。对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务。4.3.3对买方选购的与本合同设备有关的配套设备(如备品备件及专用工具等)，卖方有提供技术配合的义务，并不由此而增加任何费用。4.3.4卖方有为买方免费培训运行维护人员的义务。5.买方工作5.1买方应向卖方提供有特殊要求的设备技术文件。5.2设备安装过程中，买方为卖方现场派员提供工作和生活的便利条件。5.3设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。31 6.工作安排6.1根据工程需要可以召开设计联络会或其它形式解决设计制造中的问题。6.2文件交接要有记录，设计联络会议应有纪要。6.3卖方提供的设备及附件规格、重量或接线有变化时，应及时书面通知买方。6.4未尽事宜，双方协商处理，可以以其它形式补充。以后协调所形成的文件与规范书同等效力。6.5卖方应填写保护装置技术参数表，其形式和内容按附录A。7.备品备件及专用工具7.1卖方应向买方提供必要的备品备件，备品备件应是新品，与设备同型号，同工艺。备品备件清单见表7.1。表7.1.1卖方提供的备品备件清单序号名称型号及规范单位数量用途备注由卖方提供清单，业主选购，备品备件不计入投标总价，但作为参考。表7.1.2卖方建议的备品备件清单序号名称型号及规范单位数量用途备注7.2专用工具卖方应向买方提供的专用工具及仪器见表7.2。表7.2专用工具及仪器名称型号及规范数量用途备注31 序号单位8.质量保证和试验8.1质量保证8.1.1订购的新产品除应满足本规范书外，卖方还应提供产品的鉴定证书。8.1.2卖方应保证制造过程中的所有工艺、材料等(包括卖方的外构件在内)均应符合规范书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。8.1.3卖方应遵守本规范书中各条款和工作项目的ISO900GB/T1900质量保证体系，该质量保证体系经过国家认证和正常运转。8.1.4在质保期间，因制造质量问题而发生损坏，或不能正常工作时，卖方应免费为买方修理或更换零部件（质保期按设备投运日算起一年或卖方的最后一种设备到货之日算起一年半，两者以先到日期为准）。8.2试验试验结果应满足规范书及产品调试大纲所规定的要求，试验后提供详细的试验报告。8.2.1试验条件8.2.1.1除另有规定外，各项试验均应在规定的试验的标准大气条件下进行。8.2.1.2被试验装置和测试仪表必须良好接地，并考虑周围环境电磁干扰对测试结果的影响。8.2.1.3结构和外观检查1）装置应有金属机箱，机箱前面应有透明面罩。2）装置机箱应采取必要的防静电及电磁辐射干扰的防护措施。机箱的不带电金属部分应在电气上连成一体，并可靠接地。3）机箱应满足发热元件的通风散热要求。4）柜内导线截面；电流、电压回路不应小于2.5mm231 ；其它回路不应小于1.5mm2。绝缘电压水平均不应低于1000V。1）柜内端子排的额定电压不应低于1000V，应具有隔板、编号等，对外电缆联线均应通过端子排。2）柜体尺寸为：高2260mm、宽800mm、深600mm。3）防护等级不低于IP30。4）柜体颜色：见合同8.2.2基本功能及技术要求试验1）装置中各种原理保护的定值试验；2）各种原理保护动作时间特性试验；3）各种原理保护动作特性试验；4）逻辑回路及其联合动作正确性检查。8.2.3微机保护的其它功能及技术要求试验1）硬件系统自检；2）硬件系统时钟校核；3）通信及信息输出功能试验；4）开关量输入输出回路检查；5）数据采集系统的精度和线性度范围试验。8.2.4装置动态模拟试验装置通过8.2.2、8.2.3的各项试验后，在电力系统动态模拟系统上进行保护整组试验，考核主要保护及后备保护全部性能。首次在湖南电网使用的保护装置，在设备运到现场前应通过由湖南电力公司组织的动态模拟试验。8.2.5绝缘试验按GB7261－87和方法，分别进行绝缘电阻测量介质强度及冲击电压试验。8.2.6低温试验按GB7261－87第12章的规定和方法进行。8.2.7高温试验按GB7261－87第13章的规定和方法进行。8.2.8湿热试验按GB/T2423.9-89或GB7261－87第21章的规定和方法进行。31 8.2.9电气干扰试验：保护装置布置在无任何抗干扰措施的配电装置区的继电器小室内，要求继电保护装置的绝缘试验标准及抗干扰性能符合国标相应标准：静电放电抗扰度、射频电磁场辐射抗扰度、浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度和工频磁场的抗扰度要求应满足：GB/T17626.24级、GB/T17626.34级、GB/T17626.44级、GB/T17626.54级、GB/T17626.63级、GB/T17626.85级等标准。设备在雷击过电压、一次回路操作、短路及其它强干扰作用下，应能正常工作。8.2.9.1按GB/T14598.13－1998的规定和方法，对装置进行脉冲群干扰试验。8.2.9.2按GB/T14598.14－1998的规定和方法，对装置进行静电放电试验。8.2.9.3按GB/T14598.9－1995的规定和方法，对装置进行辐射电磁场干扰试验。8.2.9.4按GB/T14598.10－1996的规定和方法，对装置进行快速瞬变干扰试验。8.2.10连续通电试验8.2.10.1装置在完成调试后应进行连续通电试验。8.2.10.2连续通电试验的被试装置只施加直流电源，必要时可施加其他激励量进行功能检测；8.2.10.3连续通电试验时间不少于100h或72h。8.2.10.4在连续通电试验过程中，装置应工作正常，信号指示正确，不应有元器件损坏或其他异常情况出现。8.2.11过负荷能力试验按GB7261－87第23章的规定和方法进行。8.2.12电源影响试验按GB7261－87第15章的规定和方法进行。8.2.13出厂检验每台装置出厂前必须由制造厂的检验部门进行出厂检验，出厂检验在试验的标准大气条件下进行。检验项目如下：1）结构与外观；2）主要功能及技术性能；3）绝缘电阻；31 4）介质强度；5）连续通电。8.2.14型式检验型式检验在试验的标准大气条件下进行。8.2.14.1应进行型式检验的情况1）新产品定型鉴定前；1）产品转厂生产定型鉴定前；2）正常生产时，定期或累计一定数量后(由企业标准规定)；3）正式投产后，如设计、工艺材料、元器件有较大改变，可能影响产品性能时；4）产品停产一年以上又重新恢复生产时；5）国家技术监督机构或受其委托的技术检验部门提出型式检验要求时；6）出厂检验结果与上批产品检验有较大差异时；7）合同规定时。8.2.14.2型式检验项目1）结构与外观；2）主要功能及技术要求：3）绝缘性能；4）连续通电；5）功率消耗；6）电源影响；7）低温、高温；8）电气干扰；9）湿热；10）温度贮存；11）机械性能；12）过负荷能力；13）动态模拟(必要时)。8.2.14.3型式检验的抽样与判定31 1）型式检验从出厂检验合格的产品中任意选取两台作为样品，然后分两组进行。2）样品经过型式检验，未发现主要缺陷，则判定产品合格。检验中如发现有一个主要缺陷，则进行第二次抽样，重复进行型式检验。如未发现主要缺陷，仍判定该装置本次型式检验合格。如第二次抽样样品仍存在主要缺陷，则判定本次型式检验不合格；3）装置样品型式检验结果达不到技术要求中任一条时，均按存在主要缺陷判定；4）检验中装置出现故障允许进行修复，修复内容如对己做检验项目的结果没有影响，可继续往下检验。反之，受影响的检验项目应重做。8.3保护设备的现场试验和检查8.3.1现场安装：设备的一般检查：开箱检查设备的完好情况，电缆和接线的完好情况。8.3.2现场投产试验：a)一般检查：直观检查。b)通入直流电源检查。c)检查接至保护的TA和CVT极性和接线的正确性。d)绝缘试验：根据规定进行试验。e)屏内所有接线的正确性的检查及试验。f)保护定值的整定：按买方所给的定值进行整定。g)性能试验：向继电器通入交流电流和电压。检查所有元件动作的正确性，保护屏上各个信号和掉牌亦应正确动作。h)模拟各种短路试验；向装置通入模拟瞬时性和永久性的各种故障的交流电流和电压，使保护动作起动断路器跳闸，再重合闸。检查在各种情况下保护装置动作的正确性。i)根据用户要求对保护的有关功能进行试验检查。8.4试验项目试验分元件(即模块)和装置两部分进行。试验的项目如下：(注：Ｔ代表型式试验，R代表出厂试验，Y意指进行该项试验，N意指不进行该项试验)元件装置试验项目TRTR31 机械、结构和外观检查YYYY绝缘电阻测量YYYY工频耐压试验YYYY雷电冲击耐受试验YNYN快速瞬变电脉冲群抗干扰试验YNYN高频抗干扰试验YNYN静电放电抗扰度试验YNYN辐射电磁场抗扰度试验YNYN冲击(浪涌)抗扰度试验YNYN电磁场感应的传导骚扰抗扰度试验YNYN工频磁场的抗扰度试验YNYN温升试验YNYN温度特性试验YNYN过负载能力试验YNYN热性能和耐热试验YNYN耐冲击能力试验YNYN负担和功率消耗试验YNNN振动和碰撞试验YNNN控制电源切换试验YYYY控制电压波动试验YNYN电源频率偏移对继电器特性影响YNYN稳态精度试验YNYN测量动作值YYNN测量整定值YYNN测量动作及返回时间YYNN测量整定时间YYNN制动特性试验YYNN频率、电压与时间的动作特性试验　YYNN阻抗角动作特性试验　YYNN功率方向特性试验　YYNN伏¾¾安特性试验　YYNN31 无线电特性试验YYNN操作惯性试验YNNN接点抖动试验YNNN交流电路试验NNYY直流电路试验NNYY模拟电源系统的操作试验NNYY其它需要的试验YYYY8.5对主要试验项目及其它的详细要求1）冲击电压试验在保护设备上的冲击电压试验应按GB/T7261中条款19.4.3中所提的要求进行。2）抗干扰试验抗干扰试验如：静电放电抗扰度、射频电磁场辐射抗扰度、浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度和工频磁场的抗扰度等试验，要求按GB/T17626.2、GB/T17626.3、GB/T17626.4、GB/T17626.5、GB/T17626.6、GB/T17626.8等标准执行。3）伏－安特性试验试验应包括在ＣＴ和ＣＶＴ暂态条件的影响进行特性的检查4）单个保护的功能及动作特性试验该试验是指对单个保护进行测量动作值、测量整定值、测量动作及返回时间、测量整定时间、制动特性、频率-电压与时间的动作特性、阻抗角动作特性、功率方向特性等试验。a.差动保护包括定值试验、比率制动特性试验、变压器励磁涌流试验、差动保护平衡电流试验等。b.过激磁试验绘制在各种频率时，电压与动作时间曲线。c.阻抗保护检查额定输入时的工作特性，阻抗角应与工厂整定的相同，阻抗角85°，允许偏差±5°，并进行动作和返回试验；最小动作电流试验(试验在特性角范围内进行)；拉合直流及TV断线时的保护性能试验。5）模拟电力系统上的动作试验31 试验应包括在静态和动态电力系统模拟上的动作试验。6）其它要求应进行保证下列要求的试验(但不限于这些)：¾¾所有的元件及连接应是正确的，并满足性能要求。¾¾保护装置应经受与包括交、直流控制电源、电压和电流信号在内的实际运行条件相一致的功率的运行。¾¾对每一套保护装置应进行具有各种引入的电压和电流信号的模拟故障试验。¾¾应在动模装置上对每一套保护装置在不同的系统条件下进行试验。9.包装运输和储存9.1装置制造完成并通过试验后应及时包装，否则应得到切实的保护。9.2所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。9.3在包装箱外应标明买方的订货号、发货号。9.4各种包装应等确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。9.5包装箱上应有明显的包装储运图示标志(按GB191)。9.6整体产品或分别运输的部件都要适合运输和装载的要求。9.7随产品提供的技术资料应完整无缺，提供份额符合GB11032的要求。31 附录A：卖方应填写的技术数据表1.电力变压器主保护：保护屏的安装尺寸mm保护屏kg允许环境温度1.1第一套差动保护a.型式或型号b.A/D转换精度CPU采样频率c.交流电源：交流负荷_____________W允许电压范围V允许频率范围Hzd.直流电源：直流负荷VA允许电压范围Ve.辅助继电器接点的额定值：关合及载流能力A连续断开能力A.220VDC，L/R=f.过载能力交流电压回路，连续´额定电压交流电流回路，连续´额定电流交流电流回路，1S´额定电流g.整定值范围：整定范围A31 五次谐波制动范围%二次谐波制动范围%电流百分比制动(附特性曲线)h.动作时间动作时间(附特性曲线)瞬时差动单元动作时间
