500千伏变电站监控系统技术规范

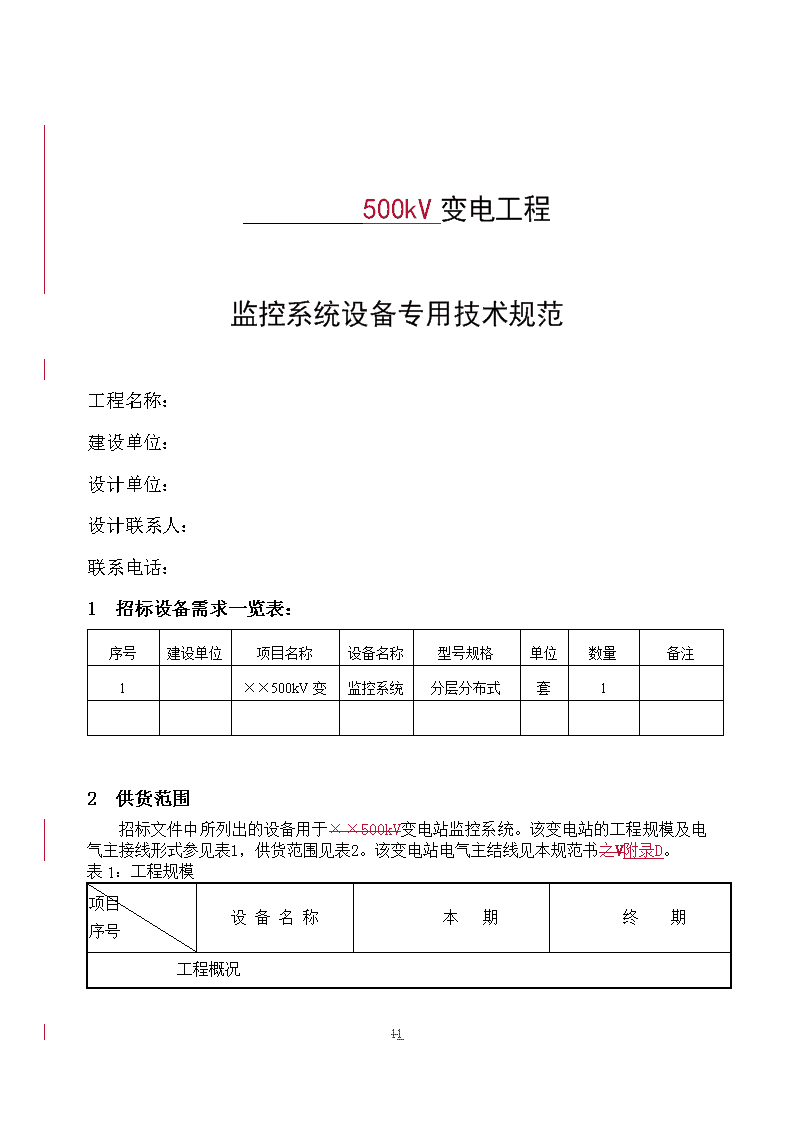

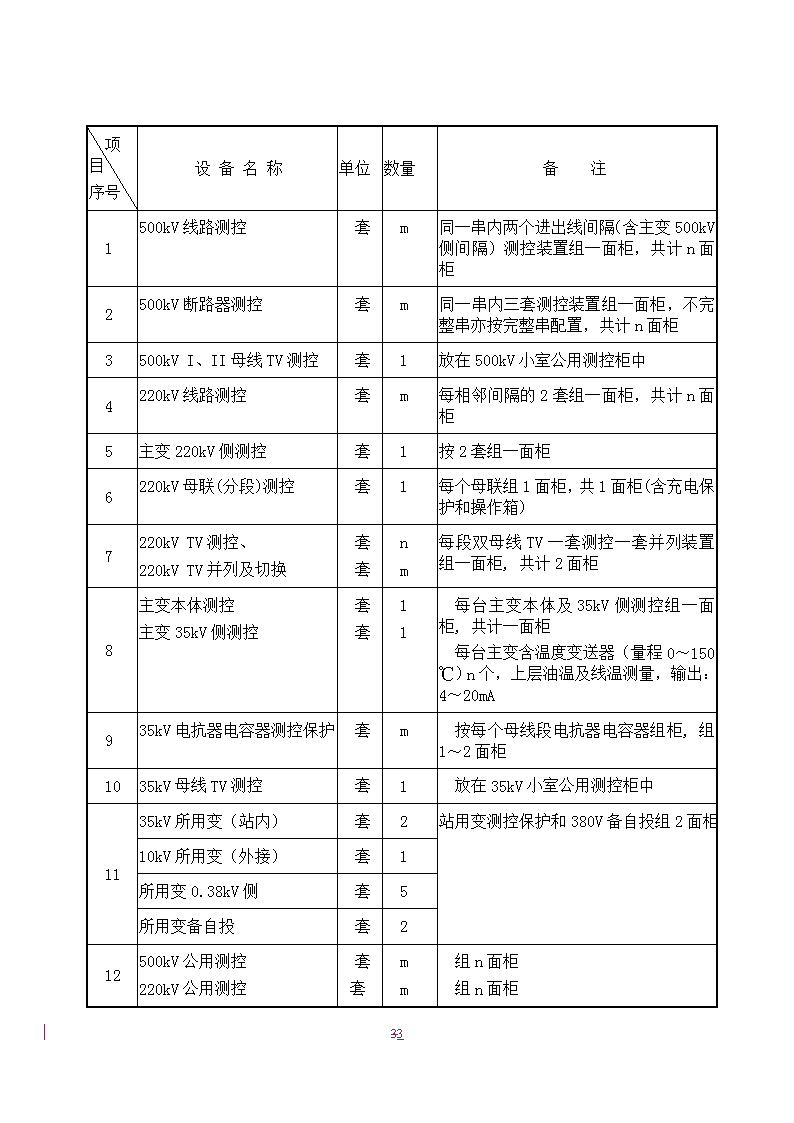

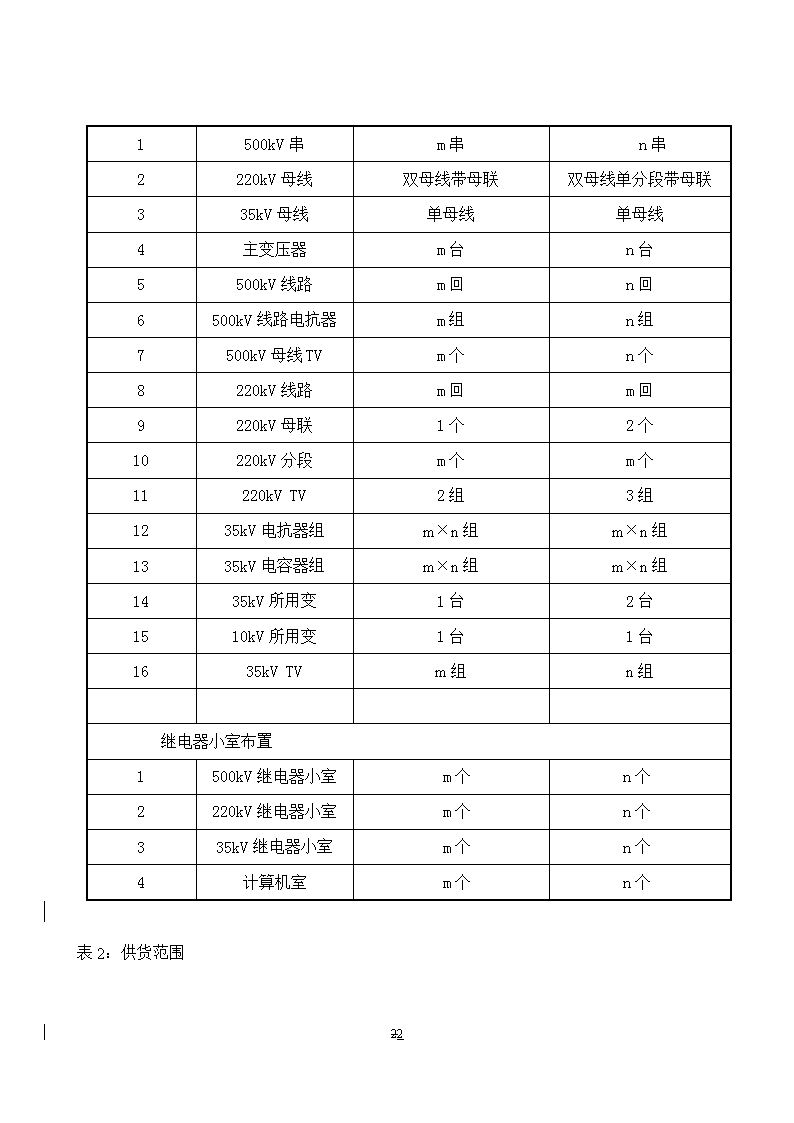

'　　　　　500kV变电工程监控系统设备专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1　招标设备需求一览表：序号建设单位项目名称设备名称型号规格单位数量备注1××500kV变监控系统分层分布式套12　供货范围招标文件中所列出的设备用于××500kV变电站监控系统。该变电站的工程规模及电气主接线形式参见表1，供货范围见表2。该变电站电气主结线见本规范书之V附录D。表1：工程规模项目序号设备名称本期终期工程概况11 1500kV串m串n串2220kV母线双母线带母联双母线单分段带母联335kV母线单母线单母线4主变压器m台n台5500kV线路m回n回6500kV线路电抗器m组n组7500kV母线TVm个n个8220kV线路m回m回9220kV母联1个2个10220kV分段m个m个11220kVTV2组3组1235kV电抗器组m×n组m×n组1335kV电容器组m×n组m×n组1435kV所用变1台2台1510kV所用变1台1台1635kVTVm组n组继电器小室布置1500kV继电器小室m个n个2220kV继电器小室m个n个335kV继电器小室m个n个4计算机室m个n个表2：供货范围11 项目序号设备名称单位数量备注1500kV线路测控套m同一串内两个进出线间隔（含主变500kV侧间隔）测控装置组一面柜，共计n面柜2500kV断路器测控套m同一串内三套测控装置组一面柜，不完整串亦按完整串配置，共计n面柜3500kVI、II母线TV测控套1放在500kV小室公用测控柜中4220kV线路测控套m每相邻间隔的2套组一面柜，共计n面柜5主变220kV侧测控套1按2套组一面柜6220kV母联(分段)测控套1每个母联组1面柜，共1面柜(含充电保护和操作箱)7220kVTV测控、220kVTV并列及切换套套nm每段双母线TV一套测控一套并列装置组一面柜,共计2面柜8主变本体测控主变35kV侧测控套套11每台主变本体及35kV侧测控组一面柜,共计一面柜每台主变含温度变送器（量程0～150℃）n个，上层油温及线温测量，输出：4～20mA935kV电抗器电容器测控保护套m按每个母线段电抗器电容器组柜,组1～2面柜1035kV母线TV测控套1放在35kV小室公用测控柜中1135kV所用变（站内）套2站用变测控保护和380V备自投组2面柜10kV所用变（外接）套1所用变0.38kV侧套5所用变备自投套212500kV公用测控220kV公用测控套套mm组n面柜组n面柜11 35kV公用测控套m组1面柜13公用通信接口柜：每面含：规约转换设备面套mn每个小室一面柜14远动通信工作站套2单独组1面屏。屏内含通道切换装置和防雷器。15100M/10M计算机网络交换机套m接口数量以满足系统最终容量要求为准，并留有裕度。每个小室组一面柜；站控层组一面柜，柜内另含一套公用测控装置。16服务器主机/操作员工作站套2含4台21“LCD17网络打印服务器台118站长工作站台1含17“LCD19工程师工作站台1含1台21“LCD20打印机台32台A3激光打印机、1台针式打印机21Modem个m和远动通信工作站组一面柜22网络连接通信线缆、电缆(包括远动工作站至通信机房配线架2M通道电缆)及附件套1系统内部之间连接（含光纤熔接），电缆的敷设由施工单位负责。连接光缆由设备厂家提供，光缆尾纤的熔接由设备厂家负责。电缆、光缆的敷设由施工单位负责，设备厂家配合。23软件：操作系统支持软件应用软件套1投标厂商提供给用户的非自有知识产权软件，必须提供软件使用许可证，一机一套，随机提供，并在投标书中一一列出。24监控台椅（尺寸：L*W*H）套1具体要求见通用规范2.7备注:1）光纤的熔接单独报价，并提供熔接测试报告。11 2)屏柜全站统一，采用本工程中标厂家的屏柜。注：此供货范围为最基本的参考配置，各投标厂商应根据自己产品的特点，对照变电站主接线图来配置系统。3　其他技术条款4　电气主结线图见附录D：电气主接线5　使用说明本专用技术规范与湖南省电力公司500kV变电所监控系统通用技术规范（2007版）构成完整的技术规范书。11 湖南省电力公司　500kV变电所监控系统通用技术规范书（2007版）11 11 目录1.总则2.技术要求2.1应遵循的主要现行标准2.2环境条件2.3工程条件2.4基本技术条件2.5技术性能要求2.6屏体要求3.设备规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具8.1备品备件8.2专用工具9.质量保证和试验9.1质量保证9.2试验10.包装、运输和储存附录A：卖方应填写的技术数据表附录B：计算机监控系统监控范围附录C：远动信息范围附录D：电气主接线11 1.总则1.1本设备技术规范书适用于500kV变电所计算机监控系统，它提出了监控系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备(或系统)完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜，由买卖双方协商确定。1.7投标商资格1.7.1投标商应至少设计、制造、集成、调试过10套及以上类似本标书提出的330kV及以上电压等级连续成功的商业运行业绩（投标商应出具工程业绩表）。1.7.2投标商提供的产品应具有在国内外330kV及以上电压等级成功投运一年以上的经验。1.7.3投标商的投标产品应通过省(部)级以上主管部门组织的技术鉴定，并能随投标书提供电力部门运行情况报告。1.7.4投标商的投标产品应通过部级以上质检中心（许继、南瑞、电科院）的检验并有型式试验报告和鉴定证书。1.7.5投标商应能提供ISO9000资格认证书。投标时，以上资料和报告必须在技术文件中提供。2.技术要求2.1应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中所引用而构成为本规范书的条文。所示标准均应采用最新有效版本。53 GB2887《计算站场地技术要求》GB9361《计算机场地安全要求》GB/T13850《交流电量转换为模拟量或数字信号的电测量变送器》GB/T15153《远动设备及系统工作条件环境条件和电源》GB/T13729《远动终端通用技术条件》GB/T13730《地区电网数据采集与监控系统通用技术条件》GB/T15532《计算机软件单件测试》GB/T16435.1《远动设备及系统接口(电气特性)》GB/T17626.2《静电放电抗扰度试验》GB/T17626.3《射频电磁场辐射抗扰度试验》GB/T17626.4《电快速瞬变脉冲群抗扰度试验》GB/T17626.5《浪涌（冲击）抗扰度试验》GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》GB/T17626.10《阻尼振荡磁场抗扰度试验》GB/T17626.11《电压暂降、短时中断和电压变化抗扰度试验》GB/T17626.12《振荡波抗扰度试验》DL5000《火力发电厂设计技术规程》DL5002《地区电网调度自动化设计技术规程》DL5003《电力系统调度自动化设计技术规程》DL/T621《交流电气装置的接地》DL/T630《交流采样远动终端技术条件》DL/T634《基本远动任务配套标准》DL/T670《远动设备及系统第5部分第103篇继电保护设备信息接口配套标准》DL/T5149《220-500kV变电所计算机监控系统设计技术规程》DLGJ107《500kV变电所微机监测系统设计技术规定》DL/Z713-2000《500kV变电所保护和控制设备抗扰度要求》53 DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》国家电网生[2003]243号《防止电气误操作装置管理规定》国电电网生技[2005]400号《国家电网公司十八项电网重大反事故措施》(试行)DL/T687-1999《微机型防止电气误操作装置通用技术条件》湘电公司生〔2006〕868号《湖南省电力公司贯彻国家电网公司十八项电网重大反事故措施实施细则(试行)》上述标准和规范仅规定了最低要求，卖方认为有必要且经买方认可，可超越这些标准，即采用更好、材料更合理的设计，使系统和设备更加稳定和可靠。2.2环境条件2.2.1周围空气温度：最高温度：4045℃;最低温度：-105℃。2.2.2环境相对湿度：≤95%(25℃)2.2.3绝对湿度12.1hPa2.2.4抗震能力：水平加速度：0.2g；垂直加速度：0.115g。2.2.5海拔高度：小于1000m2.2.6计算机室、控制室及继电器室的条件计算机室和控制室设在主控制楼内，继电器小室位于配电装置处，均为无屏蔽、无防静电措施房间。室内均装有空调，温度为15～35℃，湿度为40～90%。装置应能满足规范书所规定的精度，室内温度在-10～+45℃时，装置应能正常工作。2.3工程条件2.3.1系统概况2.3.1.1交流场额定电压等级：500kV/220kV/35kV2.3.1.2系统频率：50Hz2.3.2安装地点及安装方式53 对应于一次系统设备的保护装置及计算机监控系统的间隔层测控单元等布置于相应的继电器小室中。计算机监控系统的后台机、远动工作站站控层设备等布置在控制楼内的控制室及计算机室内。2.4基本技术条件2.4.1额定参数：电压互感器额定电压：500kV：220kV：35kV：额定频率:50Hz电流互感器二次侧额定电流：1A，50Hz非电气量变送器输出：4～20mA2.4.2工作电源：DC：220V（80%～115%）AC：220V±10%继电器小室的间隔层设备应采用DC220V,主控楼的站控层设备可采用AC220VUPS电源。2.4.3系统主要性能指标2.4.3.1测量值指标1）交流采样测量值误差：不大于0.2％（I、U），不大于0.5％（P、Q）2）直流采样模数转换误差：不大于0.2％3）越死区传送整定最小值：不小于0.5％2.4.3.2状态信号指标1）信号正确动作率：不小于99.99%2）事故采集装置SOE分辨率：不大于2毫秒2.4.3.3系统实时响应指标53 1）操作员发出操作指令到I/O单元输出和返回信号从I/O单元输入至LCD显示器上显示的总时间：不大于3秒2）从数据采集装置输入值越死区到LCD显示：不大于2秒3）从数据采集装置输入状态量变位越死区到LCD显示：不大于1秒4）模拟量数据更新周期：不大于2秒5）数字量数据更新周期：不大于1秒6）动态画面整幅调用响应时间：实时画面不大于1秒其他画面不大于2秒7）画面实时数据刷新周期：3～10s,可调8）双机自动切换至功能恢复时间：不大于15秒9）脉冲量数据更新周期：5XN（N=1，2～12min）可调10）遥控、遥调命令传送时间：不大于4秒11）遥测信息传送时间：不大于3秒（从I/O测控单元输入突变量至远动工作站向调度发出报文）12）遥信变位传送时间：不大于2秒（从I/O测控单元输入突变量至远动工作站向调度发出报文）2.4.3.4事故追忆1)事故前、后：事故追忆表的容量能记录事故前1分钟至事故后5分钟全所的模拟量，可以满足数个触发点同时发生而不影响可靠性，能同时存放5个事故追忆表。2)追忆量：400个3)连续事故：5组2.4.3.5实时数据库容量1）模拟量：不小于2000点2）开关量：不小于5000点3）遥控量：不小于800点4）虚拟量：不小于1000点2.4.3.6历史数据库存储容量1)历史曲线采样间隔1～30min，可调53 2)历史趋势曲线，日报，月报，年报存储时间不小于2年，1min历史曲线采样间隔存储时间不小于3个月。3)历史趋势曲线不小于300条2.4.3.7可靠性指标1）系统可用率：不小于99.9%2）遥控、遥调执行可靠率：100%3）计算机工作站平均故障间隔时间（MTBF）：不小于20000小时4）数据采集及控制装置平均故障间隔时间（MTBF）：不小于27000小时2.4.3.8监控系统时间与GPS标准时间的误差：不大于1ms2.4.3.9CPU负荷率：所有计算机的CPU负荷率，在正常状态下（同时处理模拟量更新处理30%，数字量变位处理20%）任意5min内应小于30%，在事故情况下（同时处理模拟量更新处理100%，数字量变位处理50%）任意10s内应小于50%。2.4.3.10系统以太网的负荷率：以太网负荷率，在正常状态下（同时处理模拟量更新处理30%，数字量变位处理20%）任意30min内应小于30%，在事故情况下（同时处理模拟量更新处理100%，数字量变位处理50%）任意10s内应小于50%。2.5技术性能要求2.5.1总的要求2.5.1.1卖方应负责整套计算机监控系统的集成（包括系统设计、制造、光缆及电缆）、工厂试验（FAT）、现场试验（SAT）、包装、运输等。卖方还应负责对整个变电所监控系统与其他系统的联调（包括与网调、省调、地调、500kV集控中心的自动化系统的接口、与站内电能计量系统、继电保护装置、直流系统、UPS系统、火灾报警系统和通信系统等的接口功能），系统调试及现场技术服务等。卖方应对整个变电所需与本计算机监控系统进行信息交换的继电保护装置及智能化电子设备(如UPS、火灾报警系统及直流系统微机监控装置等)的数字通信接口及相应的规约转换工作负责。卖方还应提供与调度端的通信接口。53 卖方应负责与其系统相关联的各设备制造商的技术协调和有关联络工作。2.5.1.2整个变电所500kV、220kV系统及主变的保护和控制要求均分开组屏。对35kV部分，投标厂商必须提供一体化的测控保护装置。35kV部分技术规范要求作为监控系统规范书的附件，并且与监控系统规范书具有同等的法律效力。2.5.1.3卖方提供的计算机监控系统应采用分层分布式结构，网络结构推荐采用双层设备单层网形式，单层网为双以太网，但不排除其他网络结构，如三层设备双层网形式或双光纤环网形式，故障录波器单独组网。整个系统分成站控层和间隔层，站控层设备负责整个系统的集中监控，布置在变电所控制楼的控制室及计算机室内，由双重冗余配置的2台主机/操作员工作站和2台远动工作站，1台工程师工作站、1台五防工作站、站长工作站、公用接口设备、网络接口设备及打印机等组成。间隔层负责各间隔就地监控，间隔层设备主要由测控单元及网络接口等设备组成，并应适用于安装在配电装置中的继电器小室内运行。变电所计算机监控系统主网应采用双光纤以太网结构，双网互为备用，其网络通信速率应满足系统实时性要求，至少应不小于100Mb/s。故障录波装置单独组网传输，不与监控主网共网传输。站控层所有设备之间（包括通信处理机）应能通过以太网传输信息。在同一继电器小室内的设备间通信介质采用屏蔽双绞线或光缆；而继电器小室与控制楼之间的通信介质采用光缆。反映全所数据信息的实时数据库和历史数据库设置在操作员工作站内。2.5.1.4计算机监控系统应组态灵活，具有较好的可编程性、可维修性和可扩充性。运行工程师可在工程师工作站上对计算机监控系统进行在线功能组态、软件设置及网络管理。2.5.1.5计算机监控系统的设计应具有诊断至模块级的自诊断技术，使其具有高度的可靠性。2.5.1.6系统内任一组件发生故障，均不应影响系统其它部分的工作，也不会使环境更加恶化，以及降低设备性能或缩短设备寿命。站级控制层发生故障而停运时，不应影响间隔级控制层设备的正常运行和监控。装置中任一元件损坏时，装置不应误动作。计算机系统应采取有效措施，以防止由于各类计算机病毒侵害造成系统内各存储器的数据丢失或其它对系统的损坏，软、硬件设置应有权限。53 2.5.1.7系统硬件及软件应遵循开放的原则，是经过现场考验、成熟、先进和可靠的。硬件应为以微处理器为基础的功能分布型工业产品设备，其主机容量应满足整个系统功能要求和性能指标要求，除留有远期扩建的容量外，还应留有适当的有用裕度。软件应符合国标和国际标准，其系统的功能可靠性、兼容性及界面友善性等指标应满足系统本期及远景规划要求。2.5.1.8系统的软、硬件应是标准化、通用化、模块化和调用或插入式结构，且所有元件都应构成一个整体，并带有自诊断显示。2.5.1.9系统软、硬件应具有扩充能力，支持系统结构的扩展和功能的升级，当一次系统改变或计算机监控系统扩充时，不必修改程序和重新组装软件。软件还应当支持用户开发新功能，开发后的软件宜能在线装入系统。所有的算法和系统整定参数应驻存在各处理器模件的非易失性存储器内，执行时不需要重新装载。2.5.1.10系统接口应采用国标和国际标准，支持与其它计算机网络及不同微机设备的厂家互联，具有良好的兼容性。2.5.1.11系统的软、硬件应便于维护，部件应具有自检和联机诊断校对能力。系统应提供有完善的检测维护手段，包括在线和离线，以便准确、快速进行故障定位。一般性故障应能有工程师在现场自行处理。在系统发生严重故障时，也应保证有技术支持，能及时排除故障。软件应有备份，便于安装起动。应用程序应易于扩充，数据库应为用户程序留有接口，且为单向，便于用户自行编制的程序加入系统中运行。2.5.1.12系统的软、硬件设备应具有良好的容错能力。当各种软、硬件功能与数据采集处理系统的通信出错，以及当运行人员或工程师在操作中发生一般性错误时均不引起系统的任何功能丧失或影响系统的正常运行，对意外情况引起的故障，系统应具有恢复能力，且恢复时不丢失数据。2.5.1.13卖方应充分考虑到超高压配电装置运行时，对计算机监控系统特别是布置在各继电器小室内设备的影响，系统应具有良好的电磁兼容特性，在任何情况下均不应发生拒动、误动、扰动，影响计算机监控系统的正常运行。2.5.1.14根据国家经贸委30号令的要求可对本所监控系统的电力实时数据通信网络加装专用、可靠的安全隔离设施，以防止黑客侵入。53 本站电力二次系统划分为三个安全区：Ⅰ实时控制区、Ⅱ非控制生产区、Ⅲ生产管理区。监控系统、五防系统、安控装置及保护装置等属于Ⅰ区；故障录波装置及保护信息子站、电量计费系统等属于Ⅱ区；站长管理工作站等生产管理系统等属于Ⅲ区。保护信息及故障管理系统的信息采集与监控系统统筹考虑，共享保护信息。Ⅰ、Ⅱ区之间布署一台防火墙用于安全Ⅰ区和安全Ⅱ区之间的逻辑隔离；Ⅱ、Ⅲ区之间布署一台电力专用横向正向隔离装置用于安全Ⅱ区和安全Ⅲ区之间的物理隔离。2.5.2功能要求计算机监控系统应完成对整个变电所设备的监测、控制及远动信息传送等各种功能，卖方应在其投标文件中详细陈述所供系统的功能及其实现的方法，以满足各种运行工况的要求，其主要功能至少如下：2.5.2.1数据采集与处理数据采集能通过现场（I/O）测控单元采集有关信息，检测出事件，故障，状态，变位信号及模拟量正常，越限信息等，进行包括对数据合理性校验在内的各种预处理，实时更新数据库，其范围包括模拟量，数字量和脉冲量等。1）模拟量包括电流、电压、有功、无功、频率、功率因数等电量和温度等非电量，卖方应采用交流采集方式，对不能实现交流采集的非电量可采用直流采集方式（如变压器温度等），并实现如下功能∶a）定时采集：按扫描周期定时采集数据并进行相应转换、滤波、精度校验及数据库更新等。b）越限报警：按设置的限值对模拟量进行死区判别和越限报警，其报警信息应包括报警条文、参数值及报警时间等内容。c)追忆记录：对要求追忆的模拟量，应能追忆记录事故前1分钟至事故后5分钟的采集数据。2）数字量采集包括断路器，隔离开关以及接地刀闸的位置信号，保护动作信号、运行监视信号及有载调压变压器分接头位置信号等，并实现如下功能：a）定时采集：按扫描周期定时采集输入量并进行光电隔离，状态检查及数据库更新等。b53 ）设备异常报警：当状态发生变化时，应进行设备异常报警，其报警信息应包括报警条文、事件性质及报警时间。c）事件顺序记录（SOE）和操作记录：对断路器位置信号、继电保护动作信号等需要快速反应的开关量应采用中断方式，并按其变位发生时间的先后顺序进行事件顺序记录。d）逻辑运算：具有逻辑运算功能，可生成事故总信号。2.5.2.2监视和报警能通过显示器对主要电气设备运行参数和设备状态进行监视，画面调用采用键盘、鼠标或跟踪球。a)监视能通过显示器对主要电气设备运行参数和设备状态进行监视，任何显示器实时画面均应能在2秒的时间内完全显示出来，其它的画面应能在3秒的时间内完全显示出来，所有被显示的数据其刷新速度为1秒，画面调用采用键盘、鼠标或跟踪球。对显示的画面应具有电网拓扑识别功能，即带电设备的颜色标识。所有静态和动态画面应存储在画面数据库内。用户应能在工程师工作站上方便和直观的完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能，并能与其他工作站自动完成修改或生成后的画面。画面应采用符合X-Window标准的窗口管理系统，窗口的颜色、大小、生成、撤除、移动、缩放及选择等可由操作人员设置和修改。图形管理系统应具有汉字生成和输入功能，支持矢量汉字字库。应具有动态棒型图、动态曲线、历史曲线制作功能。屏幕显示、打印制表、图形画面中的画面名称、设备名称、告警提示信息等均应汉字化。对各种表格应具有显示、生成、编辑等功能。在表格中可定义实时数据、计算数据、模拟显示并打印输出。应显示的主要画面至少如下：电气主接线图，包括显示设备运行状态、潮流方向、各主要电气量(电流、电压、频率、有功、无功)等的实时值直流系统图交流不停电电源(UPS)系统图53 计算机监控系统运行工况图：用图形方式及颜色变化显示出计算机监控系统的设备配置、连接状态。各种保护信息及报表二次保护配置图，反映各套保护投切情况、整定值等所用电系统状态图火灾报警系统控制操作过程记录及报表事故追忆记录报告或曲线事故顺序记录报表趋势曲线图：对指定测量值，按特定的周期采集数据，并予以保留。保留范围30天，并可按运行人员选择的显示间隔和区间显示趋势曲线。同时，画面上还应给出测量值允许变化的最大、最小范围。每幅图可按运行人员的要求显示某四个测量值的当前趋势曲线。棒状图各种统计及功能报表，包括电量表、各种限值表、运行计划表、操作记录表、系统配置表、系统运行状况统计表、历史记录表和运行参数表等定时报表、日报表、月报表系统调度通道分配简图主要设备参数表b)报警当所采集的模拟量发生越限，数字量变位及计算机系统自诊断故障时应进行报警处理。事故状态方式时，公用事故报警立即发出音响报警，主机/操作员工作站的LCD画面上应有相应的颜色改变并闪烁，同时有红色的报警条文。报警方式应分为两种：一种为事故报警，一种为预告报警，前者为非操作引起的断路器跳闸和保护装置动作信号，后者为一般性设备变位，状态异常信号，模拟量越限，计算机监控系统的事件异常等。事故报警和预告报警应采用不同颜色，不同音响给以区别。对重要模拟量越限或发生断路器跳闸等事故时，应自动推出相关事故报警图面和提示信息，并自动启动事件记录打印机。预告信号要求按报警性质分级。53 事故报警通过手动或自动方式确认，每次确认一次报警，自动确认时间可调。报警确认后，声音、闪光停止，但报警信息仍保存。对第一次事故报警发生阶段，若发生第二次报警，应同样处理，不应覆盖第一次。报警装置可手动试验，试验阶段不丢失任何信息，并不允许多个报警公用一个光字牌。宜增加能在检修时屏蔽检修调试间隔上传信号的功能，以防检修时大量上传信号干扰运行人员对运行设备信号的判断。检修时要求挂牌，屏蔽相应设备的操作和信号。2.5.2.3控制和操作控制功能分为四种：自动调节和控制，站内控制室控制，调度中心远方控制，就地手动控制。对于控制命令，就地手动控制优先于站级控制层控制，站级控制层控制优先于远方调度控制。系统还应具有控制的软压板投退功能。a)站内控制室控制计算机监控系统应能根据操作员输入的命令实现断路器、隔离开关及接地刀闸等的正常操作，倒闸操作和其它必要的操作。计算机监控系统应提供必要的操作步骤和足够的监督功能，以确保操作的合法性、合理性、安全性和正确性。操作控制的执行结果应反馈到相关设备图上。其执行情况也应能产生正常(或异常)执行报告，能显示及打印。对500kV、220kV所有断路器应能进行同步检定，实现“捕捉”同步合闸。为保证控制操作的安全可靠，整个系统应有安全保护措施，至少应能实现操作出口的跳合闸闭锁，并发性操作闭锁及键盘操作时的权限闭锁,同时记录操作项目及时间等。应能实现断路器、隔离开关及接地刀闸的正常操作和间隔层现场操作的“五防”闭锁功能，在远方和就地操作时，均应具有电气闭锁功能，计算机监控系统由于已经采集了全站遥信、遥测量，可由它输出具有闭锁功能的触点串入操作回路来实现电气闭锁功能。具体的闭锁条件在设计联络会上确定。监控系统应具有操作监护功能，允许操作人员在一台工作站工作时，监护人员可在另一台工作站上进行监护；当一台工作站发生故障时，操作人员和监护人员可在同一台工作站上进行操作和监护。为防止误操作，在任何控制方式下都需采用分步操作，即选择、返校、执行，并在站级层设置值班员登录口令及线路代码，以确保操作的安全性和正确性。值班员登录采用指纹扫描方式。53 运行人员发出的任何控制和调节指令均应在1秒或者更短的时间内被执行。已被执行完毕的确认信息也应在2秒内（或更短）在显示器上反映出来。b)电压无功自动控制调节（AVQC）功能计算机监控系统应能根据相关的测量值和设备运行情况，结合设定的控制方案和各种参数指标(具体实施在设计联络会上确定)进行判断计算后，实现对电抗器或电容器断路器发出投入或切除指令。实现对电网电压和功率因数的自动调节，使其在允许的范围内变化。c)调度中心远方遥控调度中心远方控制命令通过远动工作站执行对变电所内500kV、220kV、35kV的断路器的分、合闸操作。远方遥控操作时，监控系统给一个“允许操作”的信号给远方遥控，远方遥控操作要经过站内的五防闭锁。调度中心远方遥控应明确控制权限。d)就地手动控制继电器小室内的I/O数据采集/控制单元上应能对变电所内所有断路器实现一对一的操作，出口应配置有压板。e)操作功能操作功能包括：状态显示功能，即操作人员可通过该功能了解系统的总体状态，查阅画面和报表并发送打印命令。操作权限限制功能，即系统可设置不同操作权限和口令，以防止非法使用及误操作。标牌功能，即系统可对监测对象加上反映其特征或内容的标牌，用于系统的画面显示和操作控制中，标牌功能应参与操作闭锁功能。信息提示功能，即当操作不正确时，应显示出错误提示信息并提供联机帮助。数据输入功能，即操作人员可在线输入数据，修改报表和编辑画面及参数数据。操作记录功能，即操作记录将存储各种操作信息，在进行操作时激活操作记录功能，另外可打印输出操作记录。对设备的控制操作在功能设计上应是安全可靠的，在操作前及操作的整个过程中都必须保证所有开关位置被实时和有效的监测。如在操作前及操作过程中发生任何干扰，如开关故障、数据传送通道故障等情况下，必须避免对控制调节设备的误操作。在任何操作方式下，应该保证下一步操作的实现只有在上一步操作完全完成后才能进行。53 操作正常执行或操作异常时均应产生控制操作报告。正常执行的报告内容有：操作前的控制目标、操作时间、操作内容，操作后的控制目标值。操作异常的报告内容有：准备执行操作的时间和操作内容，引起操作异常的可能原因，是否需运行人员人工处理等。另外，当控制功能被停止或起动时，也应产生报告。f)控制切换功能系统应具有以下控制切换功能：调度中心远方/站内控制室控制；站内控制室控制/就地手动控制切换，任何时候只允许有一种控制方式进行控制。在同一时间内，可将站内各受控设备分别置于站内控制、调度中心远方控制、就地手动控制方式。2.5.2.4人机接口及管理功能a)人机接口包括彩色屏幕显示器，功能键盘、汉字打印机。它不但为运行人员提供对变电所定时监控的各种手段，而且具有对监控系统在线自诊断，投、退设备的功能，其实现的功能至少如下：·调画面、一览表、测点索引·模拟量限值的修改·对变电所可控设备发出控制操作命令·日期和时钟的设置·测点的投退·智能I/O模件、打印机等监控设备的投退·各种参数的设置·操作票的显示，在线编辑和打印·报警确认和画面清闪b)管理功能能通过站内网络实施，包括编制和调用操作票、运行管理及数据库管理等。监控系统应能在显示器的一次接线图上进行模拟操作后，自动生成操作票（包括二次部分和压板的投退），还可通过交互式编辑生成。操作票的内容包括标题，编号，时间等一般信息和操作执行条文。操作执行条文由命令，设备名，操作信息等构成。操作票自动生成系统应具有权限管理和培训功能。53 运行管理功能包括：设备管理、工作票管理、安全生产管理、运行记录管理等内容。运行人员可通过键盘输入的交互方式进行编辑、修改、检索、更新、显示和打印各设备的工况报告，内容包括：设备的运行、测试、接地、锁定等。设备管理包括对设备数据(包括设备资料、参数和运行历史等)运行人员可以进行修改、检索、显示和打印；变电站一、二次设备台帐及铭牌参数管理，并提供设备的检修周期管理（含设备的到期、预期提示）、检修记录、试验记录管理等。2.5.2.5同期及防误操作功能500kV及220kV断路器均为同期检测点，监控系统应能对需要同期操作的断路器进行“检无压”、“检同期”及“捕捉同期”三种功能的选择，实现断路器合闸，三种功能的选择不允许由监控系统自动实现相互切换，应由操作人员在操作员工作站上人工设定。监控系统间隔层和站控层设备还应能实现断路器、隔离开关及接地刀闸的正常操作和现场维修操作的“防误”闭锁功能，根据国家电力公司《防止电力生产重大事故的二十五项重点要求》的规定，远方/就地操作均应具有电气闭锁功能。对手动操作的隔离开关及接地刀闸监控厂家还需配置编码锁。防误闭锁应具备就地电气闭锁、间隔层闭锁、后台软件闭锁三层结构。投标方应在投标书中提供三层闭锁结构的相应措施和方案。2.5.2.6统计计算在线方式下，应能按照数值变换和规定时间间隔不断处理和计算下述各项内容，但不限于此：·有功、无功，功率因数计算、功率总加·开关，保护动作次数的统计·变压器负荷率及损耗统计·所用电率计算统计·母线电能量平衡、母线电压运行参数不合格时间及合格率统计·日、月、年最大、最小值及出现时间·能按用户要求生成周、月、季、年或用户自定义的统计时间段的上述所有统计功能53 2.5.2.7记录和制表打印报表分成正常打印和异常打印，启动方式分为定时启动，人工启动和事件驱动。·定时启动：定时打印运行人员所需的各种报表，如按时、值、日、月报表打印等。打印时间应可设定。·事件驱动：自动随事件处理结果输出，包括：系统设备运行状态变位；测量值越限；遥控操作记录；系统操作记录；遥信记录；事件顺序记录，事件追忆记录。·召唤打印：由运行人员通过人机界面召唤启动打印已存的报表。2.5.2.8与站内电量计费系统、继电保护装置、安全自动装置、直流系统、UPS、火灾报警系统等的接口功能计算机监控系统应具有与站内电量计费系统、继电保护装置、安全自动装置、直流系统、UPS电源、火灾报警系统等的接口功能，传输规约采用国际标准。其接口方式包括：接点方式（如保护装置等的重要信号）和通信接口(推荐采用以太网)方式（如保护装置等的大量信号）。对整个系统包括与其它生产厂家的规约转换由计算机监控系统厂家完成。系统联调由监控系统厂家负责。计算机监控系统采用规约转换器(监控系统配套)与继电保护装置连接，各继电器小室内规约转换器负责对本小室内各保护设备上传的信息进行采集、规约转换、过滤打包，然后将监控系统所需的保护信息送至监控系统，同时若保护装置不能提供以太网直接与保护和故障信息专网相连，则通过本继电器小室的规约转换器（保护管理机）与保护故障信息子站系统（由其他厂家提供）通信。规约转换器（保护管理机）与监控系统及保护子站连接应至少具有三个通信口（通信接口推荐采用以太网口），两个至计算机监控系统，另一个至保护故障信息子站（其连接应加软件防火墙），保护管理机至保护故障信息子站应采用光纤连接。每个小室的规约转换器单独组柜，每个小室接入的保护装置数量暂按60个考虑，最终以施工图图纸为准。卖方应提供规约转换器及与该转换器通信的有关网络连线以及根据用户要求的信息传输应用层协议，编制通信软件，并将保护信息入库处理。卖方在投标书中应列出与保护通信的多种符合国际标准的通信规约如101,103规约或网络通信协议。2.5.2.9与远动及调度自动化系统的接口功能2.5.2.9.1远动系统功能53 1）计算机监控系统应具有RTU的全部功能，远动信息、主要技术参数、信息传输方式和通道，应符合调度自动化设计技术规程（DL5003－91、DL5002－91）,满足电网调度实时性、安全性、可靠性及实用化要求。远动通讯规约应满足调度主站的要求，建立规约库，卖方提供的远动工作站及通讯规约应经过入网检测。监控系统通过远动工作站采用数据网通信方式为主方式、模拟专线为备用方式与华中网调、湖南省调调度主站端通信；采用数据网通信方式为备方式、2M数字专线为主用方式与500kV集控中心主站端通信；采用专线方式与地调通信。至网、省、地调、500kV集控中心具备专线方式下的SC1801、101、CDT等多种远动规约。至网、省调、500kV集控中心具备采用网络方式传送远动信息的数据通信接口，通信规约为104等。通信协议必须通过用户的仿真测试。应能将变电所内采集的调度所需要模拟量，数字量，脉冲信号进行收集，转发处理和传送功能，并具有接收处理选择¾¾校核¾¾执行调度中心下达的遥控，遥调命令（每个受控对象只能接受一个调度主站的控制命令）的功能。对遥信变位信号要求优先传送。应具有扩展功能，不用另增设机箱和公用逻辑电路，不用对EPROM进行编程，业主就可以扩展容量。应具有对通道自动监视功能，故障时自动切换至备用通道。远动工作站应直接从间隔层获取调度所需的数据，实现远动信息的直采直送。远动工作站可由GPS进行时钟校时，也可实现与调度的时钟同步。远动工作站应具有运行维护接口，具有在线自诊断，远方诊断，远方组态及通讯监视功能。卖方应承诺与调度端联调成功，并在工厂验收前通过用户的联调。2）远动工作站功能要求a）远动工作站应是可组态的，并具有当地维护界面；b）具有数据采集、转换和处理模拟量、数字量并将其向主站传送的功能；c）具有接收和处理遥控命令，设定命令及升降遥调命令的功能，遥控操作具有返送校核功能；53 d）具有可支持多个主站多规约通信功能；g）具有与主站进行网络通信接口，可通过调度数据网与主站端的数据通信；f）可接收调度的对时命令或本地GPS时钟信息。g）具有遥测越死区传送，遥信变位传送，事故优先功能；h）具有自检自调，失电保护功能及失电后自启动功能；i）支持主备双通道，当主通道故障后能手动和自动切换至备用通道；j）远动终端组态方便且具有在线远方诊断、远方下载、远方配置文件及远方修改参数等功能；2.5.2.9.2远动工作站技术要求1)要求提供非PC结构的产品。无盘无风扇硬件结构。2）整机平均故障间隔时间不低于20000小时。2.5.2.10实时在线自诊断及冗余管理：1）自诊断系统能在线诊断监控系统中各设备的故障和软件运行情况，能在软件运行时对其软件的进程号进行监视。在系统的硬件或软件或网络发生异常或故障时，应能发出告警信号并提供相关信息。应提供相应的软件给操作人员对计算机网络的安全与稳定进行在线监控。在线诊断出设备故障时自动进行冗余切换并告警。当计算机系统及各单元发生故障或发生错误时，自诊断程序能正确地判断出故障内容，能对外部设备和计算机硬件进行检测，指出故障插件，使之退出在线运行，以便迅速更换。检测结果打印记录。2）自动切换主机无论硬件、软件发生故障时，应发出报警，同时进行主备机自动切换。3）自启动系统应具有看门狗和电源检测硬件，系统在软件死锁、硬件出错或电源掉电时，能够自动保护实时数据库和历史数据库。在故障排除后，能重新启动并自动恢复正常运行。4）再启动当出现供电电源故障时，计算机有秩序地停止工作，电源恢复时能自动地重新启动。2.5.3硬件要求53 2.5.3.1硬件设备包括站控层设备、间隔层设备及网络接口设备等。当站级控制层计算机故障停运时，间隔级设备应不受影响，仍能安全可靠的运行。2.5.3.2站控层设备站控层设备包括：主机/操作员工作站、远动工作站、工程师工作站、站长工作站、公用接口设备、打印机等、音响报警装置、网络接口装置、光端接口装置、集线器、路由器、网关及通信电缆、光缆等。1）主机/操作员工作站：负责管理和显示有关的运行信息，供运行人员对变电站的运行情况进行监视和控制，包括对微机保护装置的动作信号进行远方复归、软压板的投退、间隔层设备工作方式的选择。操作员工作站采用两台互为热备用工作方式，当工作机故障时，备用机自动提升为工作机、实现无扰动切换,任何时候不允许出现双机故障。每台主机/操作员工作站至少应包括：1台不低于SunUltra45或同等档次的主机（操作系统采用Unix系统,带PC功能）、1台21”LCD，主机应采用投标时期的主流产品。LCD主要技术指标：21″LCD，分辨率≥1600×1200，响应速度≤8ms，对比度≥900：1，亮度≥300cd/m2，X射线满足国际安全标准。2）远动工作站：远动工作站应直接与间隔层测控单元通过光缆通信而不需经转换环节，满足直采直送的要求。其功能为将测控单元上传的信息归类、集中和处理，根据各调度中心的要求，经软件组态后按各自的需求传送信息，并能同时与网调、省调、地调、500kV集控中心EMS/SCADA通信，支持各级调度的一主一备的通信通道，实现遥信、遥测、遥控、遥调及规约转换功能。还应具备在线诊断、拨号Modem实现远方诊断和调试、远方组态的功能，并提供远方诊断和远方组态的专用软件和硬件，专用软件为Windows版，该软件能操作远动工作站的数据库，并保持其状态，并监视远动工作站的通讯报文，并具有重启远动工作站的功能。远动工作站53 采用两台互为热备用工作方式，它们都能独立执行各项功能。当一台主机故障时，另一台主机应能执行全部功能，实现无扰动自动切换（任何一个部件的切换或拔插应不丢失数据、不影响功能），且任何时候不允许出现双机故障。远动工作站要求支持双路电源接入。每台远动工作站至少包括：1台工作站、4个以太网口、5个串口（网调1个、省调1个、地调1个、当地组态和诊断1个、远方组态和诊断1个）、Modem4个（网调1个，省调1个，地调1个，远方组态和诊断1个）、4个远动通信防雷保护器（四线制）。1个拨号通信防雷保护器（二线制）。公用设备包括双机远程通信切换器1个。技术要求：a)远动信息的海明码距离应≥4。b)应能耐受电压冲击。所有的输入输出接口、通讯线及电源输入的耐受冲击耐压试验及抗电磁干扰能力应满足本规范书2.6.12条款要求。c)采用无硬盘、非PC结构，将来维护和扩展时不会影响原有的硬件及更改原有的EPROM。远动通信接口的技术要求：a)应具备足够的通信接口，使之具有一发三收功能，且能满足当地调试功能。b)远动通信接口包括调制解调器(MODEM)为远动工作站的一个组成部分，能适应光纤、微波、载波等通道运行，通信工作方式为全双工。调制解调器应能自动进行主备通道切换。c)远动通信速率：网、省调主备通道速率均为1200或600b/s（可调）。d)远动通信接口传输特性，包括传输速度、通信定位和传输参数符合相应的CCITT建议规定。远动通信接口电气特性，包括信号电平、输入和输出阻抗等应符合：IEC、CCITT建议和CCIR建议。e)与三个调度端的通信规约必须在工厂检验之前通过用户的仿真检测，才能接入EMS/SCADA系统运行。f)应能接入华中调度数据网（采用DL476-92和104规约）。站内调度数据网接入设备另供，不含在此合同中。3)工程师工作站：工程师工作站用于监视全所继电保护装置的运行状态，收集保护的事件记录及报警信息。通过工程师站可查询全所保护配置，按权限进行保护信号复归，以及投入/退出保护（软压板方式）。该工作站还供计算机管理人员进行系统维护，完成53 全站的程序开发，系统诊断，控制系统状态，数据库和画面的编辑及修改。工程师站接于站控层网络上，通过站控层网络或串行通信方式读取继保装置数据。工程师站通过电话线至调度端，以实现远方登录服务。工程师工作站至少应包括：1台不低于SunUltra45或同等档次的主机（操作系统采用Unix系统,带PC功能），应采用投标时期的主流产品、1台21”LCD显示器主要技术指标：分辨率＞1600×1200，响应速度≤8ms，对比度≥900：1，亮度≥300cd/m2，X射线满足国际安全标准等。4）站长工作站：站长工作站不仅可监视全站设备的运行情况，还可实现变电站设备、人事、财务等综合管理。站长工作站至少应包括：1台不低于DELLDIMENSION5150系列或同等档次的PC机、1台17”LCD等。显示器主要技术指标：17″LCD，分辨率≥1600×1200，响应速度≤8ms，对比度≥900：1，亮度≥300cd/m2，X射线满足国际安全标准等。5）公用接口设备1套：用于电能计费、火灾报警、UPS、通信设备等公共设备的信号接入。6）网络设备网络设备包括网络接口装置、光端接口装置、交换机、路由器、网关及通信电缆、光缆等。网络接口设备的数量、到各继电器小室的光缆的确切长度根据工程需要提供。7）打印机HP5100LE激光打印机：2台，A3幅面任选宽行打印机：1台，8）打印服务器：1台，RJ45以太网接口≥2，并口：≥49）音响报警装置监控系统应提供一套音响及语音报警装置。根据事故信号及预告信号驱动音响报警装置，发出不同报警音响和语音提示，音量可调。2.5.3.3间隔层测控单元2.5.3.3.1间隔层测控单元性能特点1）测控单元至少应包括下列部件，下列部件可以是部分或全部的组合单元：·交流工频电量测量部件。·53 数字信号输入部件，用于状态量、告警量、脉冲量的输入，可以由软件灵活组态。·直流及温度信号测量部件，测量变压器温度、直流系统等。变压器温度信号应经过变送器送至监控系统。·遥控输出部件。·就地手动控制功能：具有远方/就地切换功能及断路器的一对一就地手动控制功能。·具有数字显示器实时显示A、V、P、Q、f等重要的测量计算值，并能通过LED指示所有的报警信号。在I/O测控单元的正面应具有本间隔的单线模拟接线图，并实时显示监测设备的状态。·断路器合闸同期检测闭锁和“捕捉”同期功能。还应设有解除同期的措施。·具有对本间隔断路器、隔离开关及接地刀闸等设备的防误闭锁的逻辑编辑功能。·通信网接口部件。·具有TA、TV二次回路断线检测功能。·电源模块，输入电源为DC220V±15%。2）测控单元应是模块化、标准化的，易维护和更换且允许带电插拔的。任何一个模块故障，应不影响其它模块的正常工作，具有Watch-dog自监视与自恢复的保护措施。3）测控单元设备应能在静电、高频、强磁场干扰的环境中正常工作而不降低精度和处理能力，抗干扰能力满足本规范书的要求。抗干扰设施由卖方确定，如光电隔离、软硬件滤波、高共模抑制比、接地和屏蔽等，卖方应提供这些技术的详细说明。4）开关量输入信号的滤波时间常数应保证在接点抖动(反跳或振动)以及存在外部干扰情况下不误发信号。5）在系统电源消失时，至执行机构的输出信号应控制执行机构保持失电前的位置。强电输出信号通过卖方提供的中间继电器驱动，其输出接点应满足受控回路跳合闸线圈电流容量要求一般不小于5A，220VDC。6）各继电器小室的间隔层设备通过各小室GPS装置的接点信号实现对时。7）测控单元跳合闸回路出口增加信号继电器，并要求手动复归。53 2.5.3.3.2间隔层测控技术要求1）500kV断路器间隔测控技术要求1.1）模拟测量：断路器同期电压、三相电流等。1.2）信号检测：500kV断路器位置、隔离开关位置、接地刀闸位置、断路器控制回路断线总信号、断路器操动机构故障信号、保护电压回路断线信号等，检测信号量应≥64个。1.3）控制500kV断路器分、合(装置上设就地和远方转换开关)；隔离开关的分、合，信号复归等，控制输出量≥8个对象（合和分为1个对象）。1.4）遥控闭锁输出量≥4个。1.5)提供1付遥控分闸输出至故障录波。2）500kV线路间隔测控技术要求2.1）模拟测量：线路和高抗（若有）三相电压、线路和高抗三相电流、线路有功功率、线路和高抗无功功率等。2.2）信号检测：500kV线路及高坑间隔隔离开关位置、接地刀闸位置、控制回路断线信号、保护电压回路断线信号等，检测信号量应≥64个。2.3）输出控制：500kV线路保护的信号复归等，控制输出量³4个对象（合和分为1个对象）。2.4）遥控闭锁输出量≥4个。2.5）直流模拟量输入(4～20mA)≥8（高抗油温线温）。3）500kV母线TV间隔、220kV母线TV和35kVTV间隔测控的技术要求3.1）模拟测量：500kVI母和II母母线TV间隔单相电压和频率，220kV母线TV和35kV母线TV间隔三相电压和频率。3.2）信号检测：隔离开关位置、接地开关位置、各电压回路断线信号等，信号检测量≥64个。3.3）500kV母线TV、220kVI母线TV和35kV母线TV隔离开关分、合(装置上设就地和远方转换开关)；控制输出量≥8个对象（合和分为1个对象）。3.4）遥控闭锁输出量≥8个。4）主变压器间隔测控4.1）主变间隔层测控分三侧独立配置,并配置本体测控装置1个。53 4.2）三侧三相电压、三侧三相电流、三侧有功功率和无功功率等测量与显示。4.3）主变500kV侧间隔层测控单元的数字量输入点数应包括本间隔所有可能的状态输入(隔离开关位置、接地刀闸位置等),状态输入量≥64点。控制点数应包括本间隔所有可能的状态控制(如电动隔离开关控制，主变分接头调节控制等)，状态控制点数≥8个对象（合和分为1个对象），遥控闭锁输出量³4个。4.4）主变220kV侧间隔层测控单元的数字量输入点数应包括本间隔所有可能的状态输入(如断路器位置、隔离开关位置，接地刀闸位置、断路器异常接点信号等),状态输入量≥128点。控制点数应包括本间隔所有可能的状态控制(如断路器控制，电动隔离开关控制等)，状态控制点数≥8个对象（合和分为1个对象），遥控闭锁输出量≥4个。4.5）主变35kV侧间隔层测控单元的数字量输入点数应包括本间隔所有可能的状态输入(如断路器位置、隔离开关位置、接地刀闸位置、断路器异常接点信号,主变电量和非电量保护信号，主变分接头位置信号等)状态输入量≥128点。控制点数应包括本间隔所有可能的状态(如断路器控制，电动隔离开关控制等)状态控制点数≥4个对象（合和分为1个对象），遥控闭锁输出量≥4个。4.6）直流模拟量输入(4～20mA)≥12（主变油温线温及气体浓度等）。4.7)提供各侧断路器遥控分闸信号至故障录波。5）220kV线路间隔测控5.1）模拟测量：220kV线路三相电压、同期电压、三相电流、有功功率、无功功率等。5.2）信号检测：断路器位置，隔离开关位置，接地刀闸位置，断路器控制回路断线总信号，断路器操作机构故障信号，信号检测量应≥64个。5.3）输出控制：断路器分、合(装置上设就地和远方转换开关)，隔离刀闸的分、合，信号复归等，信号输出量≥8个对象（合和分为1个对象）。5.4）遥控闭锁输出量≥4个。5.5)提供1付遥控分闸输出至故障录波。6）220kV母联（分段）间隔测控6.1）模拟测量：220kV母联（分段）三相电流等。6.2)信号检测：断路器位置，隔离开关位置，接地刀闸位置，断路器控制回路断线总信号，断路器操作机构故障总信号等，信号检测量应≥64个。53 6.3）输出控制：断路器分、合(装置上设就地和远方转换开关)，隔离开关的分、合，信号复归等，信号输出量≥8个对象（合和分为1个对象）。6.4）遥控闭锁输出量≥4个。6.5)提供1付遥控分闸输出至故障录波。7）35kV间隔测控及保护7.1）35kV电抗器组、电容器组和所用变间隔层单元采用控制、测量、保护合一的装置。7.2）数字量输入点数≥16（所用变数字量输入点数≥32），数字量输出点数≥4个对象（所用变数字量输出点数≥8个对象），遥控闭锁输出量≥4个，遥控分闸输出量1个(至录波)，4～20mA输入点数≥2（所用变油温线温）。7.3）35kV电抗器组测控保护7.3.1）三相电流、三相电压、无功功率等的测量和监视。7.3.2）断路器和隔离开关位置状态信息采集。7.3.3）断路器和隔离开关操作控制。7.3.4）电流速断保护。7.3.5）过电流保护。7.4）35kV电容器组测控保护7.4.1）三相电流、三相电压、无功功率等的测量和监视。7.4.2）断路器和隔离开关位置状态信息采集。7.4.3）断路器和隔离开关操作控制。7.4.4）电流速断保护。7.4.5）过电流保护。7.4.6）过负荷保护。7.4.7）过压保护。7.4.8）失压保护。7.4.9）相电压差压保护及中性点间电流或电压不平衡保护(电容器双Y形接线)。7.5）所用变（高压侧、低压侧和本体）测控保护7.5.1）三相电流、三相电压、有功功率、无功功率的测量和监视。7.5.2）断路器、隔离开关位置和分接头位置状态信息采集。53 7.5.3）断路器、隔离开关位置操作控制和分接头位置升降。7.5.4）电流速断保护。7.5.5）过电流保护。7.5.6）过负荷保护。7.5.7）中性点零序过电流保护.7.5.8）所用变0.38kV开关应具有测控和备用电源自投功能。8）公用测控I/O容量8.1）500kV公用测控柜（每面柜）模拟量输入(4～20mA)：≥4（直流电压测量等），数字量输入：≥192，数字量输出：≥16个对象（合和分为1个对象），遥控闭锁输出量≥16个(500kV母线接地刀闸和TV隔离开关等)。8.2）220kV公用测控柜（每面柜）模拟量输入(4～20mA)：≥4（直流电压测量等），数字量输入：≥192，数字量输出：≥16个对象（合和分为1个对象），遥控闭锁输出量≥16个(220kV母线接地刀闸和TV隔离开关等)。8.3）35kV公用测控柜模拟量输入(4～20mA)：≥8（直流电压和站用变油温测量等），数字量输入：≥288，数字量输出：≥24个对象（合和分为1个对象），遥控闭锁输出量≥24个(35kV部分隔离开关关和站用变有载调压等)。2.5.3.3.3间隔层测控设备配置及组屏(柜)要求间隔层测控设备主要完成本间隔单元对象的(保护)、控制、测量、同期及操作闭锁等功能。各间隔层的设备相互独立，间隔层与站控层之间通过网络方式连接，通过计算机网络实现站内信息资源共享。间隔层的测量、控制装置按一次设备安装单位进行配置。1）对500kV一个半断路器接线一完整串划分为5个安装单元。即母线侧2个断路器、中间1个断路器，进出线或主变等。每一安装单元配置一个测控装置。500kV每串组两面柜：3个断路器测控装置组1面柜，进出线测控装置组1面柜。2）220kV双母线接线则划分为线路间隔单元、母联、分段、主变220kV侧间隔单元。每一安装单元配置一个测控装置。每相邻两个220kV53 线路（主变）间隔组1面柜，每1个220kV母联或分段间隔测控装置组1面柜（均含充电保护、三相不一致保护及三相操作箱）。220kVTV测控及并列切换组2面柜（切换及并列应满足双母线单分段或双母线双分段要求）。3）主变本体及35kV部分按每台主变为一间隔单元配置两个测控装置，每个间隔单元测控装置组1面柜。除主变35kV部分以外，35kV电容(抗)器和所用变高压侧等其他35kV间隔采用保护测控合一的装置。35kV电容、电抗器以母线段为单元划分组屏，站用变测控保护装置和380V备自投组2面柜。4）各小室配置公用测控柜1面。完成相应小室内的直流电压测量，温度测量；开入量用于分布式系统所不能覆盖的小室内的或全站的公用的信号采集，例如火警信号，非微机保护信号等；开出量可用于其他分布式装置所未能覆盖的控制功能。5）每个小室配置1面公用通信接口柜。有关测控单元配置及组屏的详细要求，在设计联络会上双方协商确定。注：220kV母线电压互感器测控柜还应包含母线电压切换及电压并列装置；220kV母联测控柜还应包含母联断路器保护和操作箱。母联断路器保护和操作箱技术要求如下：1).母联或分段断路器保护装置中应包括母联非全相保护、母联死区保护、母联充电保护、母联失灵启动装置，并带可长期投入的带延时的过流保护（IΦ/t,3Io/t），且延时过流保护与充电保护分别压板控制。2).操作箱的技术要求a)由于母联或分段断路器为三相操作机构，因此其操作箱应具有两组三相跳闸回路(含Q，R端子)及一组三相合闸回路，跳闸应具有自保持回路。若220kV母联或分段断路器定货为分相操作机构，则保护厂家应免费将母联或分段断路器操作箱替换为分相操作箱，即应具有两组三相跳闸回路(含Q，R端子)、两组分相跳闸回路及一组分相合闸回路，跳闸应具有自保持回路。b)应具有手跳和手合输入回路。c)应具有跳闸自保持回路。d)操作箱应具有防跳回路，防止断路器发生多次重合。53 e)操作箱应具有气(液)压闭锁输入回路。f)跳合闸应分别具有监视回路。g)操作箱应具有足够的输出接点供母联或分段断路器保护用和发中央信号、远动信号和事件记录。6）卖方应提供下列备用余量，以供系统以后扩展需要：·每个机柜内的每种类型I/O测点都应有10%的备用量。20%的模件插槽备用量。·应有50%电源余量。7）为每一种类型I/O预留的备用输入/输出插件，以及备用的模件插槽，都应提供必要的硬件连接，以用于将来扩展模件。8）I/O测控单元柜采用一路220VDC供电方式。各装置应具有直流快速小开关，与装置安装在同一面柜上。应对监测屏上整个直流电压回路进行监视，当在该直流回路中任何一处发生断线或短路时，都应发告警信号。9）装置异常及交直流消失等应有告警信号及各装置应有自诊断功能，装置本身也应有LED信号指示，并提供硬接点。2.5.4软件要求2.5.4.1卖方应提供一套完整的满足本规范书要求的软件系统包，包括系统软件、支持软件和应用软件。2.5.4.2操作系统软件要求操作系统采用Unix系统并提供最新版的完整的操作系统，包括编译系统、诊断系统和各种软件维护、开发工具等。功能具有：·良好的实时性和多任务性。·能防止数据文件丢失或破坏。·能适应硬件和实时数据库变化的系统生成方法。·能支持用户开发的程序装入实时系统运行,实现其开发的功能。·具有强有力的任务分配手段和中断处理能力，按紧急程度和处理时间响应软硬件发出的各类中断请求。·53 实现主存储器的动态管理，存储器保护和存储器检错、纠错，能防止数据文件丢失或破坏。与实时功能有关的软件驻留主存储器，减少主存储器与辅助存储器之间的信息交换，增加响应能力。·支持虚拟存储能力。·完整的自诊断程序，查找故障的系统自诊断功能应能诊断至模件级故障。报警功能应使运行人员能方便的辨别和解决各种问题。·能有效地管理各种外部设备。·具有文件管理功能。·具有处理荷重不正常条件的能力，如交流失电、溢出、优先级破坏等，并具有自恢复功能。·操作系统应具有开放性，采用高级编程语言。卖方应提供所采用的编译系统及实时数据库，历史数据库，画面管理程序，进程管理程序等的接口，便于用户根据生产的需要，开发若干使用功能加入运行而不影响整个系统的正常运行。2.5.4.3支持软件1）支持软件应包括数据库及数据库管理系统、中文处理系统和网络软件系统。还应提供用于系统诊断、管理、维护、扩充及远方登录等服务的软件工具。2）数据库应满足如下功能：数据库的规模应能满足实现所有功能所需的全部数据，并适合所需的各种数据类型，数据库的各种性能指标应能满足系统功能和性能指标的要求。数据库应有良好的实时性、可靠性、可扩充性和适应性，便于数据规模的不断扩充和数据间形成的结构不断更新，适应新应用程序的不断加入和旧应用程序的修改。数据库管理程序的调用方式应全部提供给买方。·实时性：在访问数据库、在线生成、在线修改数据库和并发操作时，都应满足实时性的要求，不影响实时系统进行。·灵活性：应提供多种访问数据库的方式，其中至少有一种直接、间接的访问方式。·可维护性：应提供数据库维护工具，以便用户总线监视和修改数据库内的各种数据。·可恢复性：数据库在计算机监控系统事故消失后，能迅速恢复到事故前的状态。·53 并发操作：数据库中的数据应是共享的，可以对数据库进行并发操作，多个用户同时访问数据时，不影响数据库中数据的完整性和正确性。·在任一工作站上对数据库数据的修改，数据库管理系统应自动对所有工作站中的相关数据同时修改，以保证数据的一致性。·可以用同一数据库定义，生成多种数据集，如培训用、研究用、计算用等。·提供安全的计算系统数据库生成功能，其生成方式应简便。数据库的结构应充分考虑分布式控制的特点，各个就地控制单元应具有独立执行本地控制所需的各种数据，以便在站级控制层停运下，本地控制不受影响。·数据库系统应具有故障恢复机制，在计算机系统故障和误操作时，保护数据库数据，提供告警信息并自动恢复。·卖方应提供数据库应用软件的开发工具，包括高级语言对数据库的读写格式和开发工具包，以便用户进行数据库功能扩充。·具有良好的可扩充性、适应性，并提供数据库维护工具，便于用户在线监视、生成、修改、扩充数据库。3）数据库应包括实时数据库和历史数据库，卖方应在投标文件中陈述保证数据库的实时性、灵活性、数据一致性、可维护性和可恢复性的特征及历史数据库的存储能力。4）人机接口软件所有应用画面均应汉字化，用户可在画面上定义数据库和各种数据集的动态数据和各种动态字符、矢量汉字，并提供下列汉字表格和图形生成程序、背景画面及静态数据应存放在各工作站中，各工作站可独立完成画面的在线编辑、修改及调用。在任一工作站上对画面的生成和修改应能传送给其它工作站。·特殊字符和图符生成程序此程序用于生成变电所监控所需的字符（如断路器、隔离开关）和图符（如变压器等）。字符状态应是动态的、与变电所实际状态相符，字符色彩应由用户任意选择。·汉字库和汉字生成系统在支持软件级应提供国标二级汉字库，并且包括0-9区码图形字符，应支持相应的用于屏幕显示的24×24汉字字模库。同时，应提供汉字生成工具，以便用户根据需要生成显示用的字模和打印用的字模。53 ·画面生成和修改程序此程序应提供作图工具，能在线地、方便直观地在屏幕上生成和修改画面，并直接在画面上定义动态点（包括汉字动态），在任何一个工作站画面的生成修改，可送往其它各个工作站。·打印报表的生成和修改能在线地、方便直观地在屏幕上生成和修改打印报表，并直接定义动态点和动态汉字，报表宽度应可为打印机的最大宽度。2.5.4.4应用软件1）应用软件应满足系统功能要求（功能已在2.5.2中描述），具有良好的实时响应速度、可扩充性和灵活性，对各种功能采用模块式连接。当某一种功能运行不正常时，不应影响其他功能的运行。2）应用软件应面向用户，便于操作使用。3）远动工作站应配置远传数据库和各级调度网络通信规约库。4）卖方应在投标文件中陈述为满足系统功能而配置的应用软件。2.5.4.5网络管理软件网络系统应采用成熟可靠软件，它管理各个工作站和就地控制单元相互之间的数据通信，保证它们的有效传送、不丢失。它自动检测网络总线和各个接点的工作状态，自动选择、协调各接点的工作和网络通信。网络协议采用标准的网络接口，通讯协议应包括循环冗余校正、奇偶校验码等，以检测通讯误差并采用相应的保护措施，确保系统通讯的高度可靠性。连接到数据通讯网络上的任一系统或设备发生故障，不应导致通讯系统瘫痪或影响其它联网系统和设备的工作。卖方应说明为了消除数据传送过程中的误差和干扰，而应在数据通信网络敷设时必须注意的事项。2.6屏体结构要求2.6.1柜内的所安装的元器件应有型式试验报告和合格证。装置结构模式由插件组成插箱或屏柜。插件、插箱的外形尺寸应符合GB3047.153 的规定。装置中的插件应牢固、可靠，可更换。测控屏包括所有安装在屏上的插件、插箱及单个组件应满足防震要求。插件、插箱应有明显的接地标志。所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。对装置中带有调整定值的插件，调整机构应有良好的绝缘和锁紧设施。2.6.2柜体下方应设有接地端子和专用的、与柜体绝缘的接地铜排和端子，。系统各设备的保护接地、工作接地(也称逻辑接地)均不得混接，工作接地应实现一点接地。接地铜排的规格为大于25X4mm2，接地端子为压接型。并列布置的屏柜体间接地铜线应方便直接连通。所有的屏柜体、打印机等设备的金属壳体应可靠接地。当屏柜上布置有多个系统插件时，各插件的工作接地点均应与插件箱体绝缘，并分别引至屏柜内专用的接地铜排母线。2.6.3柜体防护等级IP30级，选用高强度钢组合结构，并充分考虑散热的要求。2.6.43抗地震、防振动和抗撞击的要求：2.6.43.1抗地震能力的设计要求所有安装在保护屏上的设备应能承受14.7米/秒2（1.5G）的静态水平加速度。2.6.43.2防振动设计要求当输入电压为额定值，输入电流为零时，如果分别在水平方向和垂直方向上交互地施加如下的振动：振动频率16.7赫兹振幅0.4毫米振动时间10分钟应该保证设备不会失灵。2.6.43.3抗撞击设计要求当设备的输入电压为零时，分别交互地在垂直方向上施加6次294米/秒2的撞击，设备的性能和外观不会引起破坏。2.6.54内部配线的额定电压为1000V，应采用防潮隔热和防火的交联聚乙烯绝缘铜绞线，其最小截面不小于DL/T5149-2001等有关规程的规定，但对于TA、TV和跳闸回路的截面应不小于2.5mm2。导线应无划痕和损伤。卖方应提供配线槽以便于固定电缆，并将电缆连接到端子排。卖方应对所供设备的内部配线、设备的特性和功能的正确性全面负责。所有连接于端子排的内部配线，应以标志条和有标志的线套加以识别。2.6.65所有端子的额定值为1000V、10A，压接型端子。电流回路的端子应能接不小于4mm2的电缆芯线。TA53 的二次回路应提供标准的试验端子，便于断开或短接各保护装置的输入与输出回路。一个端子只允许接入一根导线。端子排间应有足够的绝缘，端子排应根据功能分段排列，并应至少留有20%的备用端子。端子排间应留有足够的空间，便于外部电缆的连接。断路器的跳闸或合闸回路端子、直流电源的正负极不应布置在相邻的端子上。2.6.76屏柜体防护等级IP30级，选用高强度钢组合结构，柜体采用全封闭结构，并充分考虑散热的要求。结构为屏前后开门、垂直自立式的柜式结构，并有透明窗，正视屏体，门轴在左，门把手在右。应提供由柜门自动开启的柜内照明设备，以便于对柜内的设备进行检查和接线。柜内应设有横向及竖向导线槽，所有设备安装的位置都应方便外部电缆从屏柜的底部进入。2.6.87屏面上信号灯和复归按钮的安装位置应便于维护、运行监视和操作。2.6.98所有供货的屏柜均应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔。2.6.109所有屏面应清洁，并涂有一层底漆和两层面漆，以防止在运输、仓储和运行中的腐蚀和锈蚀。屏与屏的内外应清洁，应无灰尘、划痕及油污等。2.6.1110屏上的所有设备均应有铭牌或标签框，以便于识别，屏体颜色由合同统一确定。2.6.1211抗干扰要求布置在无任何抗干扰措施的配电装置区内继电继电器小室内的I/O数据采集/控制单元等设备，要求其绝缘试验标准及抗干扰性能符合国标标准：静电放电抗扰度、射频电磁场辐射抗扰度、浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度和工频磁场的抗扰度要求应满足：GB/T17626.2、GB/T17626.3、GB/T17626.4、GB/T17626.5、GB/T17626.6、GB/T17626.8等标准。设备在雷击过电压、一次回路操作、短路及其它强干扰作用下，应能正常。2.6.1312电源要求：2.6.1312.1卖方提供的计算机监控系统应具有独立的内部电源模块。卖方提供的系统内部电源模块必须完全双重化，任一局部电源的失去不应影响全系统的正常运行。卖方提出的电源双重化结构方案，需经买方认可。2.6.1312.2计算机监控系统中数据采集/控制单元的电源模块的输入为220VDC，后台机系统由220VACUPS电源供电。电源输入回路应装设有直流快速小开关。对直流电源回路应有监视，当直流回路中发生断线或短路故障时，应发报警信号。53 2.6.1312.3卖方应保证各电源具有足够的容量和良好的抗干扰性，应对电源的抗干扰措施和保证的精度作出说明。当直流电压在额定值的80～115%范围内变化时，或直流电源纹波系数≤5%，或直流电源回路出现各种异常(如短路、断线、接地等)时，或拉合直流电源发生重复击穿火花时，装置应能正确工作。对于买方和卖方装置之间的相互起动回路（如出口跳闸），应在屏面上有隔离措施，以便根据不同运行方式的需要断开或连接。2.6.1413压板不宜超过5排，每排宜设置9块压板，不足一排时，用备用压板补齐。2.7监控操作台、椅要求卖方应提供一套监控操作台、椅。监控操作台要求适应工作站等计算机设备、调度电话、资料文件等放置。台面采用木质材料，台面下设置的柜体采用封闭结构，应充分考虑防尘、散热等措施。柜内设置端子排，并将电缆连接到端子排，并设有横向及竖向导线槽以便于固定电缆，柜内结构应考虑方便外部电缆从柜体底部进入,柜内要求装设工业级插排。操作台、椅的具体尺寸和形式在施工图时由买方最终确定。监控椅应与监控台配套，美观耐用，并方便运行人员操作，监控椅考虑配置6把。3.设备规范见专用规范4.供货范围见专用规范5.技术服务5.1项目管理合同签定后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。5.2技术文件5.2.1卖方在订货前向买方提供一般性资料如：鉴定证书、报价书、典型说明书、屏布置图、系统原理图和主要技术参数。5.2.2在合同签定7天内，卖方向买方提供下列技术文件2份以供确认。a)计算机监控系统的接线图、I/O测控单元屏屏面布置图及说明。b)53 各套装置的方框原理图及其说明，各套装置及其元件的原理接线及动作原理说明。c)I/O测控单元原理接线图及其说明(包括手动控制回路、操作原理接线、电气闭锁原理接线等)。d)设备布置和安装接线图，包括设备尺寸和安装尺寸，光纤网络设备的连接及其安装等。e)监控屏背面接线图。f)设备内部接线及其说明。g)设备连接的端子排图包括与买方设备接口的端子排。h)计算机监控系统的所有设备清单，包括设备型号、技术参数、性能数据及参数。i)计算机监控系统各种硬件的配置说明书，系统监控与操作功能规范书。j)计算机监控系统各种软件的流程图、原程序清单及说明书。k)卖方应提供与三个调度控制中心、继电保护设备的接口配置和规约开发的技术规范。l)监控I/O信息表、远动I/O信息表（包括点号及地址）。m)AVQC的技术资料。n)卖方认为必须提供的图纸和说明。在收到买方最终认可图纸前，卖方所购买的材料或制造所发生的费用及其风险全由卖方单独承担。生产的成品应符合合同的技术规范。买方对图纸的确认并不能解除卖方对其图纸的完善性和准确性应承担的责任。设计院在收到图纸后2周内返回主要确认意见，卖方在提供确认图纸时必须提供为审核该张图纸所需的资料。买方有权要求卖方对其图纸中的任一装置任一部件作必要修改，在设计图纸完成之前应保留设计院对卖方图纸的其它确认权限，而买方不需承担额外费用。买方召开1次设计联络会，设计联络会地点在买方单位召开。卖方在收到确认意见或技术协议签订后，7天内供方应提供下列书面资料8份(包括CAD14版的图纸软盘或光盘)。a)在5.2.2中所列举的修改后的正式图纸与技术文件。b)设备组装成柜后的内部接线图，包括柜正面、背面布置图，柜的端子排图及说明，光纤网络设备的连接及其安装图。53 c)控制开关、按钮、继电器的接点图及其说明。d)柜地脚螺丝安装图。e)光缆、电缆型号及其连接图。f)各种软件及软件使用的详细说明书。g)图例符号说明。h)卖方认为安装、调试、运行和维护所必须的其它图纸和说明书。i)其他资料和说明手册。说明手册应包括所有设备的装配、运行、检验、维护、零件清单、推荐的部件以及型号等方面的说明。说明手册内容包括：系统总体说明，系统的技术参数，运行手册，维护手册，装配、安装、布置说明，合同中全部设备之间的连接说明及合同设备与买方数据采集处理系统之间的连接说明，备品清单和说明及存放要求，软件总体说明，全部软件功能的详细说明，以及软件的结构说明及流程图，完整的程序员指南手册和其它寿命手册，光盘方式提供的软件两套。说明手册由制造厂提供并注明就近服务的授权机构。说明手册还应有重要设备、试验设备及专用工具的说明和有关注意事项。各装置的正常试验、运行维护、故障诊断的说明。5.2.3设备供货时提供下列资料：设备的开箱资料，除了5.2.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。供方提供的图纸、资料应满足设计、施工、调试及运行的需要。5.3现场服务及售后服务5.3.1卖方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造及性能等方面的有关问题，详细解答合同范围内买方提出的问题。5.3.2在产品质保期内出现制造质量问题的设备，由卖方负责修理或更换。对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务。卖方应对正常条件下计算机监控系统的安全稳定运行负责。5.3.3对买方选购的与本合同设备有关的配套设备，卖方有提供技术配合的义务，并不由此而增加任何费用。卖方有为买方免费培训运行维护人员的义务。53 6.买方工作6.1买方应向卖方提供有特殊要求的设备技术文件。6.2设备安装过程中，买方为卖方服务人员提供工作和生活的便利条件。6.3设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。7.工作安排7.1根据工程需要可以召开设计联络会或其它形式解决设计制造中的问题。7.2文件交接要有记录，设计联络会议应有纪要。7.3卖方提供的设备及附件规格、重量或接线有变化时，应及时书面通知买方。7.4未尽事宜，双方协商处理，可以以其它形式补充。以后协调所形成的文件与规范书同等效力。卖方应填写计算机监控系统装置技术参数表，其形式和内容按附录A。8.备品备件及专用工具8.1备品备件8.1.1卖方应保证备品备件长期稳定的供货。对主要备品备件及与其可兼容的插件替代品，其备品的供货期至少是设备验收后十年或该设备在市场停销后5年。当卖方决定中断生产某些组件或设备时，应预先告知买方，以便买方增加这些设备的备品备件。卖方应在该期限内向买方提供最优惠的价格，满足买方购买时的要求。8.1.2卖方应对所提供计算机监控系统进行在线联调以及三年运行和维护所必须的备品备件提出建议和报价。8.1.3报价书中应列出推荐的备品备件清单和价格，并注明生产工厂和生产序列号，对卖方向其它供货商外购备品备件的部分，卖方应注明供货商名称和联系方式等，以便买方了解和鉴定这些备品备件的可用性。8.1.4卖方应提供有关备品备件的保管储藏资料，如存放期限、所需的干燥器等。8.1.5所有备品备件的一些主要部件(如印刷电路板)在发运前，都应逐一进行测试，以保证在系统中正常运行。8.1.6卖方应向买方提供必要的备品备件（包括推荐的），备品备件应是新品，与设备同型号，同工艺。卖方提供的备品备件清单见表8.1表8.1.1卖方提供的备品备件清单（列入总价）53 序号名称型号及规范单位数量用途备注表8.1.2卖方建议的备品备件清单（单独报价）序号名称型号及规范单位数量用途备注8.2专用工具8.2.1卖方应提供所有便于维修和安装计算机监控系统所用的专用工具，而且这些工具用户难于从电气和电子市场买到，专用工具至少应包括下列项目：·专用测试设备·专用工具、夹具、卡具·调试用笔记本8.2.2除专用工具外，卖方还应向买方提供一份推荐的维修测试人员必备的标准工具清单。卖方应向买方提供的专用工具及仪器见表8.2。表8.2专用工具及仪器序号名称型号及规范单位数量用途备注53 9.质量保证和试验9.1质量保证9.1.1订购的新产品除应满足本规范书外，卖方还应提供产品的鉴定证书。9.1.2卖方应保证制造过程中的所有工艺、材料等(包括卖方的外构件在内)均应符合规范书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。9.1.3卖方应遵守本规范书中各条款和工作项目的ISO9000GB/T1900质量保证体系，该质量保证体系经过国家认证和正常运转。9.1.4在质保期间，因制造质量问题而发生损坏，或不能正常工作时，卖方应免费为买方修理或更换零部件（质保期按设备投运日算起一年或卖方的最后一种设备到货之日算起一年半，两者以先到日期为准）。9.2试验9.2.1工厂试验9.2.1.1为保证工程进度，确保系统满足标书的性能指标要求，买方将保留参加卖方的工厂试验的权利，卖方应予配合。9.2.1.2工厂试验应包括装置试验、组屏后的屏柜试验、系统功能试验及系统指标试验，应包括以下试验项目，且不仅限于以下试验项目：a)I/O单元的性能试验(包括信号输入检查、命令输出检查和模拟量测量精度测试等)。b)屏柜试验(包括耐压试验、绝缘电阻测量、屏内接线检查等)。c)系统功能试验(包括标书描述的各项功能检查)。d)电气联锁试验(卖方应模拟变电所一次主接线来验证电气联锁逻辑的实现)。e)双机主备切换试验。f)系统CPU和网络负荷率试验。g)时钟同步系统对时精度试验。h)事件顺序记录的分辨率试验。i)与两个调度端的通信模拟试验。j)与保护装置及其它智能设备的通信模拟试验。k)根据实际系统经双方协商认为需进行的试验。9.2.1.353 计算机监控系统设备的抗干扰试验包括：静电放电抗扰度、射频电磁场辐射抗扰度、浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度和工频磁场的抗扰度等试验，要求按GB/T17626.2、GB/T17626.3、GB/T17626.4、GB/T17626.5、GB/T17626.6、GB/T17626.8等标准执行。9.2.1.4在工厂试验期间，卖方应根据标书的技术要求，完成工厂试验报告。试验报告应包括但不限于以下项目：a)设备的编号、数量和出厂序号。b)试验日期和试验地点。c)试验条件(包括环境温度、湿度、试验电源等)。d)试验方法和试验仪器仪表(对于精度试验，应标明所使用的测试设备的精度)。e)试验依据的标准，如为厂家标准，应提交标准文本供买方确认，是否满足标书要求。f)试验结果，包括试验数据，试验点，打印数据和示波器图形等。g)试验者和审批者的签名。9.2.1.5卖方完成工厂试验后，应及时通知买方，以便安排工厂验收试验。9.2.2工厂验收试验9.2.2.1卖方应在工厂验收试验之前30天，向买方提交计算机监控系统详细的工厂验收及联调试验大纲，并通知相关的智能设备供货商，该大纲至少应该包括：试验日期，试验接线，试验项目，试验方法，以及测量仪器仪表等。该大纲需经买方确认方可执行。9.2.2.2卖方应确认提供的系统满足标书要求。9.2.2.3卖方应按本规范书9.2.1.4条款要求，向买方提供工厂试验报告，有关设备的型式试验报告，同时提供设备和软件的使用和测试说明书。9.2.2.4在工厂验收试验期间，卖方应向买方参加试验的工作人员提供检查、测试和记录设备。9.2.2.5买方参加工厂验收试验并不意味着解除卖方保证系统质量的责任，也不能代替设备到现场后的检查和测试。9.2.2.6工厂验收试验在工厂试验的基础上进行，主要根据标书要求进行系统的功能和性能试验，以便确认：系统各项功能满足标书要求；系统各项指标满足标书要求；所有的硬件和软件缺陷已发现并改正；各项切换功能满足标书要求；系统各计算机的CPU和网络的负荷率满足标书要求；所有的自诊断功能有效；与调度的接口已实现；与2.5.2.9节所提各系统的接口已实现；系统的稳定性满足标书要求等。9.2.2.7工厂验收试验应包括系统性能试验、功能试验和稳定性试验。53 9.2.2.8工厂验收试验应该按电气接线的最终规模进行，应该模拟预期的最大系统负荷。卖方应完成测试必要的电缆和光缆联接，测试分三部分，第一部分为工厂试验项目的抽测，第二部分为系统试验，第三部分为系统稳定性试验。9.2.2.9第一部分工厂试验项目的抽测项目由买方参加验收人员在验收现场确定，若测试结果与工厂试验报告有较大出入，且卖方无法给出合理的解释，买方有权要求卖方重新进行有关试验，由此造成的工厂验收时间延长的责任和费用应由卖方承担。9.2.2.10第二部分系统试验主要包括但不限于以下试验项目：a)监控系统的起动、重新起动、系统初始化、故障和计算机内部通信等试验。b)网络通信测试。c)数据采集系统测试和精度测试。d)LCD画面完备性检查，响应时间和刷新周期测试。e)告警系统测试(包括系统自诊断异常告警)。f)系统CPU和网络负荷率试验。g)与三个调度端的通信模拟接口试验h)与保护装置及其它智能设备等的通信模拟接口试验。i)对自诊断和保护系统的试验，各种可能的错误和设备故障的处理。若系统的性能指标不满足标书要求，卖方应承诺在交货前改进，并在现场试验时验证，若仍不能满足要求，将按合同的相关条款进行赔偿。9.2.2.11第三部分系统稳定性试验在系统试验后进行，系统在全负载全功能下进行72小时的连续运行，并应遵循下列原则：a)稳定试验运行期间，未经买方同意，卖方对外围设备不应有任何调整。b)无买方的事先同意，不能修改程序或进行系统维护。c)有故障的设备将用备件代替，故障单元运行时间应该被扣除。d)除非买方进行切换试验，试验期间不应有切换发生。e)如果由于设备故障停止试验，该试验视为无效，试验应重新进行。f)在试验过程的任何阶段，买方有权在系统上进行模拟和正常操作。g)若在稳定性试验期间，系统发生未经买方认可的运行中断，则试验将重新进行，由此造成的工厂验收时间延长的责任和费用应由卖方承担。9.2.2.12完成所有工厂验收试验后，经买方参加工厂验收人员的认可后，设备可以装运至现场。53 9.2.3现场验收试验9.2.3.1现场验收试验的时间和条件由买方根据现场安装和调试的进度确定。卖方有责任指导和配合买方完成现场安装和调试的各项工作，并应负责培训买方技术人员，使其掌握系统维护的各项技能。9.2.3.2现场验收试验有在正常运行条件下进行，也有对事故条件的模拟。9.2.3.3现场验收试验主要目的是检验系统与变电所的一次系统及其它设备的配合，试验主要包括但不限于下列项目：a)I/O单元的性能试验(包括信号输入检查、命令输出检查和模拟量测量精度测试等)。b)电气联锁试验(卖方应模拟变电所一次主接线来验证电气联锁逻辑的实现)。c)双机主备切换试验。d)系统CPU和网络负荷率试验。e)时钟同步系统对时精度试验。f)事件顺序记录的分辨率试验。g)与两个调度端的通信联调试验。h)与保护装置及其它智能设备的通信联调试验。i)所有人机接口功能演示、应用软件的运行演示、LCD画面完备性检查、响应时间和刷新周期测试。j)告警系统测试(包括系统自诊断异常告警，与站内其它设备配合进行)。k)系统自诊断测试。9.2.3.4在试验和调试期间所有损坏的供货范围内的设备，卖方应免费予以更换。对所有备品备件应加电投入运行，有故障的备品备件由卖方负责免费更换。9.2.4起动投运试验9.2.4.1变电所起动投运时，在所内所有一次设备和二次设备均投入运行的情况下，对计算机监控系统做满负荷投运试验，试验内容及要求同9.2.3条。9.2.4.2起动投运试验后，应有72小时的连续运行试验。9.2.4.3在证明符合规范的每个和全部规定试验所要求的全部试验完成后30天内，卖方向买方提交一式6份试验报告，该试验报告应写明所完成的试验、取得的结果、所用的试验设备、试验人员的姓名和买方有关见证人的签名。设备投运后设备性能报告将由买方编制，卖方应与买方合作，提供所有的设备性能数据。53 9.2.4.4起动投运试验结束后，卖方的现场技术人员应负责将完整备份系统软件，提供给买方。10.包装运输和储存10.1装置制造完成并通过试验后应及时包装，否则应得到切实的保护。10.2所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。10.3在包装箱外应标明买方的订货号、发货号。10.4各种包装应等确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。10.5包装箱上应有明显的包装储运图示标志(按GB191)。10.6整体产品或分别运输的部件都要适合运输和装载的要求。10.7随产品提供的技术资料应完整无缺，提供份额符合GB11032的要求。附录A卖方应填写的技术数据表项目要求值卖方提供值1.额定参数1.额定参数电压互感器输入额定电压：电压互感器输入额定频率：电流互感器额定电流：非电气量变送器输出：工作电源：100V/57.7V50Hz1A4～20mADC:220VAC：220V继电器小室的间隔层设备应采用DC220V,主控楼的站控层设备可采用AC220VUPS电源。电压互感器输入额定电压：100V/57.7V电压互感器输入额定频率：50Hz电流互感器额定电流：1A非电气量变送器输出：4～20mA53 工作电源：DC:220VAC：220V继电器小室的间隔层设备应采用DC220V,主控楼的站控层设备可采用AC220VUPS电源。系统技术指标1)测量值指标交流采样测量值误差：直流采样模数转换误差：越死区传送整定最小值：≤±0.5%≤±0.2%≥0.5%2)状态信号指标信号正确动作率：事故采集装置SOE分辨率：≥99.99%≤2ms53 3)系统实时响应指标操作员发出操作指令到I/O单元输出和返回信号从I/O单元输入至LCD显示器上显示的总时间：从数据采集装置模拟量输入值越死区到LCD显示：从数据采集装置输入状态量变位越死区到LCD显示：模拟量数据更新周期：数字量数据更新周期：动态画面整幅调用响应时间：实时画面其他画面画面实时数据刷新周期：双机自动切换至功能恢复时间：遥控、遥调命令传送时间：遥测信息传送时间：（从I/O测控单元输入突变量至远动工作站向调度发出报文）遥信变位传送时间：（从I/O测控单元输入突变量至远动工作站向调度发出报文）≤3s≤2s≤1.5s≤2s≤1s≤1s≤2s3～10s,可调不大于15秒≤4s≤3s≤2s53 4）事故追忆事故前事故后：追忆量：连续事故：5）实时数据库容量模拟量：开关量：遥控量：虚拟量：6）历史数据库存储容量历史曲线采样间隔历史趋势曲线，日报，月报，年报存储时间不小于2年历史趋势曲线不小于300条可靠性指标系统可用率：遥控、遥调执行可靠率：系统及计算机工作站平均故障间隔时间（MTBF）：数据采集及控制装置平均故障间隔时间（MTBF）：外部设备平均故障间隔时间（MTBF）：8)监控系统时间与GPS标准时间的误差：9)CPU负荷率：所有计算机的CPU负荷率，在正常状态下（同时处理模拟量更新处理30%，数字量变位处理20%）任意5min内:在事故情况下（同时处理模拟量更新处理100%，数字量变位处理50%）任意10s内:10)系统以太网的负荷率：以太网负荷率，在正常状态下（同时处理模拟量更新处理30%，数字量变位处理20%）任意30min内:在事故情况下（同时处理模拟量更新处理100%，数字量变位处理50%）任意10s内:事故追忆表的容量能记录事故前1分钟至事故后5分钟全所的模拟量，可以满足数个触发点同时发生而不影响可靠性，能同时存放5个事故追忆表。400个5组≥2000点≥5000点≥800点≥1000点1～30min，可调≥2年≥300条100%100%≥20000小时≥27000小时≥10000小时≤0.5ms正常＜30%,故障＜50%正常＜30%,故障＜50%53 3.系统硬件配置1)服务器主机/操作员工作站：双CPU：CPU总线：主频：缓存(L2):内存：显卡：硬盘：双网卡：光驱：LCD(包括分辨率):DVD：外设接口：2)远动工作站：设备范围及接口数量:工作站：CPU：I/O通信网光缆接口：通信串口：双机远程通信切换器：MODEM：远动通信防雷保护器：以太网接口：3)工程师工作站：双CPU：CPU总线：主频：缓存(L2):内存：显卡：硬盘：双网卡：光驱：LCD(包括分辨率):DVD：外设接口：2*Ultra45或同等档次≥64位≥1.6GHz≥1MB≥8GBDDR(带ECC)SunXVR1200或同等档次146GB*2(RAID0)SAS2*10/100/1000BaseTDVD16X21"1600×1200DVD:16X(标配)USB2.0口：6(标配)等≥32位5145442*Ultra45或同等档次≥64位≥1.6GHz≥1MB≥8GBDDR(带ECC)SunXVR1200或同等档次146GB*2(RAID0)SAS2*10/100/1000BaseTDVD16X21"1600×1200DVD:16X(标配)USB2.0口：6(标配)等4)站长工作站：53 CPU总线：主频：缓存：内存：显存：硬盘：光驱：串口，并口：以太网光纤接口：LCD(包括分辨率):3.系统硬件配置1)服务器主机/操作员工作站：双CPU：CPU总线：主频：缓存(L2):内存：显卡：硬盘：双网卡：光驱：LCD(包括分辨率):DVD：外设接口：2)远动工作站：设备范围及接口数量:工作站：CPU：I/O通信网光缆接口：通信串口：双机远程通信切换器：MODEM：远动通信防雷保护器：以太网接口：3)工程师工作站：双CPU：CPU总线：主频：缓存(L2):32位≥3GHz≥2MB≥1GB≥128MB≥160GBDVD/CD-RW48X17"1600×12002*Ultra45或同等档次≥64位≥1.6GHz≥1MB≥8GBDDR(带ECC)SunXVR1200或同等档次146GB*2(RAID0)SAS2*10/100/1000BaseTDVD16X21"1600×1200DVD:16X(标配)USB2.0口：6(标配)等≥32位5145442*Ultra45或同等档次1.6GHz≥64位≥1MB≥8GBDDR(带ECC)SunXVR1200或同等档次53 内存：显卡：硬盘：双网卡：光驱：LCD(包括分辨率):DVD：外设接口：146GB*2(RAID0)SAS2*10/100/1000BaseTDVD16X21"1600×1200DVD:16X(标配)USB2.0口：6(标配)等3.同步对时（GPS，不含在此合同中）I/O单元之间的对时误差4)站长工作站：CPU总线：主频：缓存：内存：显存：硬盘：光驱：串口，并口：以太网光纤接口：LCD(包括分辨率):<0.5ms32位≥3GHz≥2MB≥1GB≥128MB≥160GBDVD/CD-RW48X17"1600×12004.网络设备及网络光缆：SWITCH数量：Ethernet接口：通信速率：网络光缆：3.同步对时（GPS，不含在此合同中）I/O单元之间的对时误差<0.5ms5.设备抗干扰能力4.网络设备及网络光缆：SWITCH数量：Ethernet接口：通信速率：网络光缆：————5.设备抗干扰能力————53 附录B计算机监控系统监控范围1．计算机监控系统本期监控范围a)模拟量500kV线路的三相电流、三相电压、有功功率、无功功率500kV断路器的三相电流500kV系统的母线电压和频率220kV线路的三相电流、三相电压、有功功率、无功功率220kV母联三相电流220kV系统的母线电压和频率主变压器的三相油温、三相线圈温度主变压器高、中压侧的三相电压、三相电流、有功功率、无功功率主变压器低压侧的单相电流、有功功率、无功功率所用电系统单相电流、有功功率35千伏系统母线电压和绝缘监察35千伏电抗器、电容器三相电流、无功功率380V系统的母线电压直流系统的母线电压、充电器的输出电压和电流、蓄电池回路电流和电压UPS系统的输出电压、电流及频率上、下行通道电平b)电能量500kV线路有功及无功电度量220kV线路有功及无功电度量主变压器高、中压侧有功及无功电度量35kV电抗器或电容器无功电度量35kV所用变压器有功电度量c)开关量500kV断路器、电动隔离开关和电动接地刀闸的位置信号220kV断路器、电动隔离开关和电动接地刀闸的位置信号35kV断路器、电动隔离开关和接地刀闸的位置信号全站所有断路器状态信号主变压器档位信号直流系统、UPS系统等信号500kV线路保护动作及报警信号500kV断路器保护动作及报警信号500kV母线保护动作及报警信号主变压器保护动作及报警信号220kV线路保护动作及报警信号220kV母线保护动作及报警信号所用电保护动作及报警信号53 35千伏电抗器或电容器保护动作及报警信号直流系统和UPS系统状态异常信号就地/远方（含主控室和调度端）切换开关位置信号通信系统报警信号（包括载波机、光端机及PCM）其他信号d)控制量500kV断路器、电动隔离开关和电动接地刀闸（接地刀闸三相联动，但要求按分相控制，分别送出接点，其余按三相控制）220kV断路器、电动隔离开关35kV断路器、隔离开关所用电系统断路器（包括所用变、备用变、及380V备用分支）保护定值的远方整定及其信号的远方复归所用变、备用变有载调压对于以上各种信息，用户可自行定义需要的数据集53 附录C远动信息范围1．遥测量主变压器500kV侧有功功率、无功功率；主变压器220kV侧有功功率、无功功率；主变压器35kV侧无功功率；500kV线路有功功率、无功功率；500kV母线电压、频率；220kV线路有功功率、无功功率；220kV母联电流；220kV母线电压、频率；35kV所用变有功功率；35kV母线电压；无功补偿装置无功功率；上、下行通道电平；2．遥信量全所事故总信号；所有断路器位置信号；500kV及220kV隔离开关及接地刀闸位置信号；主变压器保护动作信号；500kV线路保护动作信号；500kV线路重合闸动作信号；500kV母线保护动作信号；500kV断路器保护动作信号；500kV并联电抗器保护动作信号；220kV线路保护动作信号；220kV线路重合闸动作信号；220kV母线保护动作信号；220kV失灵保护动作信号；56 就地/远方切换开关位置信号；调度范围内的通信设备运行状况信号。3．遥控/遥调量500kV及220kV所有断路器；低压无功补偿装置断路器。附录D：电气主接线56'
