深圳燃气集团分布式能源项目报告(终稿).ppt

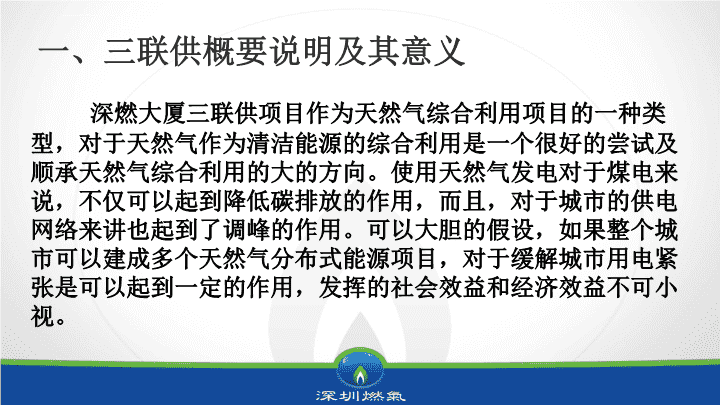

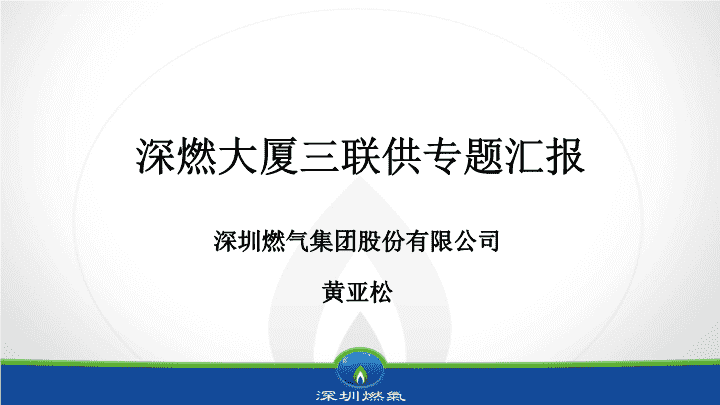

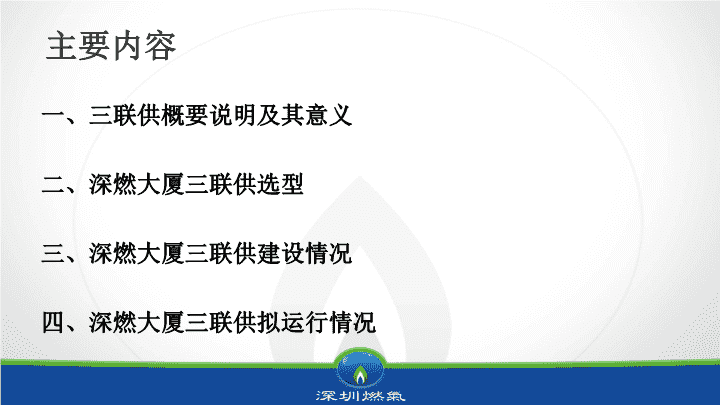

'深燃大厦三联供专题汇报深圳燃气集团股份有限公司黄亚松 主要内容一、三联供概要说明及其意义二、深燃大厦三联供选型三、深燃大厦三联供建设情况四、深燃大厦三联供拟运行情况 一、三联供概要说明及其意义深燃大厦三联供项目作为天然气综合利用项目的一种类型，对于天然气作为清洁能源的综合利用是一个很好的尝试及顺承天然气综合利用的大的方向。使用天然气发电对于煤电来说，不仅可以起到降低碳排放的作用，而且，对于城市的供电网络来讲也起到了调峰的作用。可以大胆的假设，如果整个城市可以建成多个天然气分布式能源项目，对于缓解城市用电紧张是可以起到一定的作用，发挥的社会效益和经济效益不可小视。 三联供是指：冷热电联产系统。深燃大厦三联供系统主要是由天然气燃烧通过微型燃气轮机发电，所排放的高温烟气由烟气吸收式直燃机组吸收后进行制冷和采暖，然后通过水泵等动力设备系统传送到深燃大厦的中央空调末端系统中。微型燃气轮机所发的电能通过深燃大厦低压配电系统传送到深燃大厦的末端用电器。这样实现冷、热、电联产。 三联供原理图燃气轮机发电机烟气吸收直燃机换热器天然气电力负荷制冷负荷制热采暖负荷 系统主要设备CCHP动力设备余热利用设备燃气轮机燃气内燃机微燃机溴化锂制冷机冷却水塔换热器 二、深燃大厦三联供选型深燃大厦三联供系统的设备选型主要针对三种方式进行：以冷定电、以电定冷、冷电结合。深燃大厦的建设指标如下：类型员工食堂深燃大厦建筑面积（m2）320090000空调使用面积（m2）300053000电负荷指标（w/m2）500100冷负荷指标（w/m2）300120设计电负荷（kw）16008500设计冷负荷（kw）9006342 三种方式比较方式项目以冷定电以电定冷冷电结合制冷量(kw)6342132561349发电量(kw)42008500865制热量(kw)14953077314 以深燃大厦应急负荷800kw作为选型依据，同时考虑到发电机组的运行故障检修时的风险，选865kw作为发电量，即：4×200kw+1×65kw五台机组。直燃机吸收烟气所产出的冷量1349kw,热量314kw都能被深燃大厦所消耗，投资合理。 深燃大厦三联供项目建设已经全部完成，在供电局未批复前施工已经停止。即将进入调试和投产阶段，因南方电网深圳供电局在发电机组作为常用电源的审批手续上有所保留，暂时深燃大厦三联供项目未能全部投产。相关原理及建设图片如下：三、深燃大厦三联供建设情况 四、深燃大厦三联供拟运行情况类型机组额定深燃大厦使用发电量（kw）865865天然气消耗（Nm3/h）250烟气产出量（kw）1600直燃机吸收烟气温度（℃）280直燃机排出烟气温度（℃）80直燃机制冷量（kw）13491349直燃机制热量（kw）314314 天然气热值按照35.5MJ/Nm3计算，能量输入天然气的功率为：35.5MJ/Nm3X250Nm3/h=8875MJ/h=2465kW.输出有两部分：电力865kW，制冷量1349kW。制冷机组COP值为1.2，制冷和制热不同时产出，所以不考虑制热部分。所以理想状态下总的能效为：效率=输出/输入×100%=(865+1349／1.2)/2465=80.6% 谢　谢'
