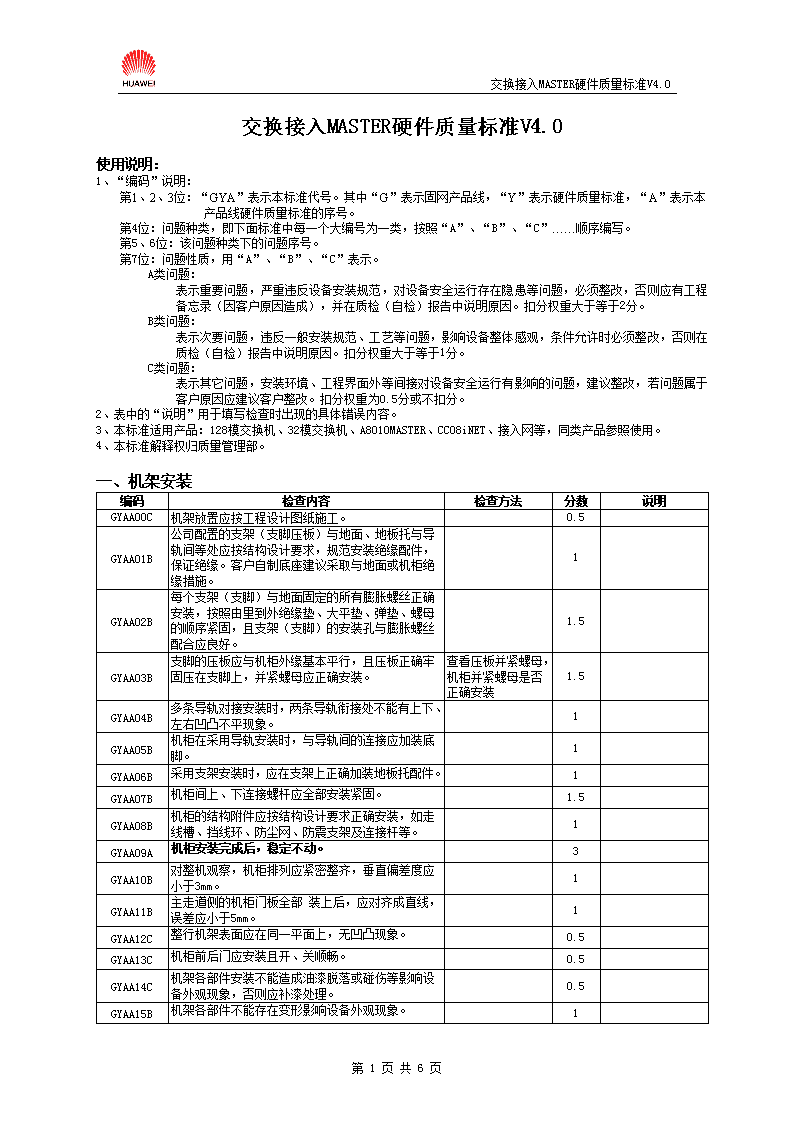

'交换接入MASTER硬件质量标准V4.0交换接入MASTER硬件质量标准V4.0使用说明:1、“编码”说明:第1、2、3位:“GYA”表示本标准代号。其中“G”表示固网产品线,“Y”表示硬件质量标准,“A”表示本产品线硬件质量标准的序号。第4位:问题种类,即下面标准中每一个大编号为一类,按照“A”、“B”、“C”……顺序编写。第5、6位:该问题种类下的问题序号。第7位:问题性质,用“A”、“B”、“C”表示。A类问题:表示重要问题,严重违反设备安装规范,对设备安全运行存在隐患等问题,必须整改,否则应有工程备忘录(因客户原因造成),并在质检(自检)报告中说明原因。扣分权重大于等于2分。B类问题:表示次要问题,违反一般安装规范、工艺等问题,影响设备整体感观,条件允许时必须整改,否则在质检(自检)报告中说明原因。扣分权重大于等于1分。C类问题:表示其它问题,安装环境、工程界面外等间接对设备安全运行有影响的问题,建议整改,若问题属于客户原因应建议客户整改。扣分权重为0.5分或不扣分。2、表中的“说明”用于填写检查时出现的具体错误内容。3、本标准适用产品:128模交换机、32模交换机、A8010MASTER、CC08iNET、接入网等,同类产品参照使用。4、本标准解释权归质量管理部。一、机架安装编码检查内容检查方法分数说明GYAA00C机架放置应按工程设计图纸施工。0.5GYAA01B公司配置的支架(支脚压板)与地面、地板托与导轨间等处应按结构设计要求,规范安装绝缘配件,保证绝缘。客户自制底座建议采取与地面或机柜绝缘措施。1GYAA02B每个支架(支脚)与地面固定的所有膨胀螺丝正确安装,按照由里到外绝缘垫、大平垫、弹垫、螺母的顺序紧固,且支架(支脚)的安装孔与膨胀螺丝配合应良好。1.5GYAA03B支脚的压板应与机柜外缘基本平行,且压板正确牢固压在支脚上,并紧螺母应正确安装。查看压板并紧螺母,机柜并紧螺母是否正确安装1.5GYAA04B多条导轨对接安装时,两条导轨衔接处不能有上下、左右凹凸不平现象。1GYAA05B机柜在采用导轨安装时,与导轨间的连接应加装底脚。1GYAA06B采用支架安装时,应在支架上正确加装地板托配件。1GYAA07B机柜间上、下连接螺杆应全部安装紧固。1.5GYAA08B机柜的结构附件应按结构设计要求正确安装,如走线槽、挡线环、防尘网、防震支架及连接杆等。1GYAA09A机柜安装完成后,稳定不动。3GYAA10B对整机观察,机柜排列应紧密整齐,垂直偏差度应小于3mm。1GYAA11B主走道侧的机柜门板全部装上后,应对齐成直线,误差应小于5mm。1GYAA12C整行机架表面应在同一平面上,无凹凸现象。0.5GYAA13C机柜前后门应安装且开、关顺畅。0.5GYAA14C机架各部件安装不能造成油漆脱落或碰伤等影响设备外观现象,否则应补漆处理。0.5GYAA15B机架各部件不能存在变形影响设备外观现象。1第6页共6页

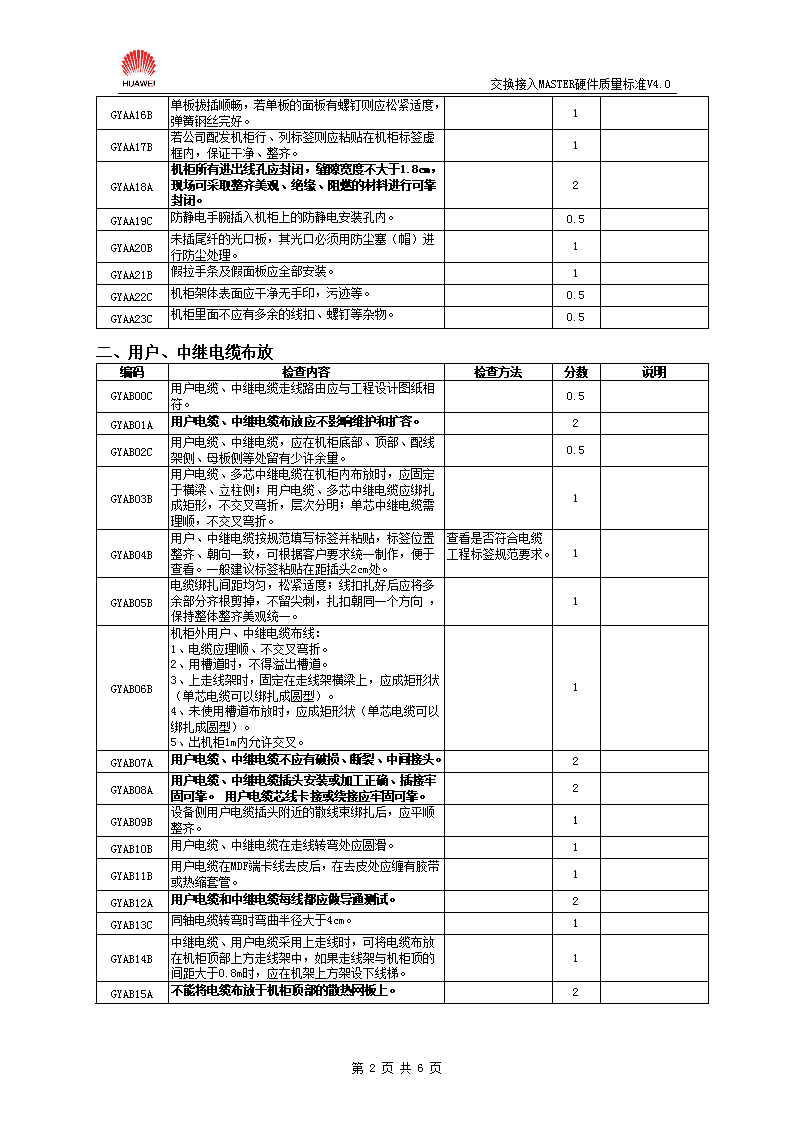

交换接入MASTER硬件质量标准V4.0GYAA16B单板拔插顺畅,若单板的面板有螺钉则应松紧适度,弹簧钢丝完好。1GYAA17B若公司配发机柜行、列标签则应粘贴在机柜标签虚框内,保证干净、整齐。1GYAA18A机柜所有进出线孔应封闭,缝隙宽度不大于1.8cm,现场可采取整齐美观、绝缘、阻燃的材料进行可靠封闭。2GYAA19C防静电手腕插入机柜上的防静电安装孔内。0.5GYAA20B未插尾纤的光口板,其光口必须用防尘塞(帽)进行防尘处理。1GYAA21B假拉手条及假面板应全部安装。1GYAA22C机柜架体表面应干净无手印,污迹等。0.5GYAA23C机柜里面不应有多余的线扣、螺钉等杂物。0.5二、用户、中继电缆布放编码检查内容检查方法分数说明GYAB00C用户电缆、中继电缆走线路由应与工程设计图纸相符。0.5GYAB01A用户电缆、中继电缆布放应不影响维护和扩容。2GYAB02C用户电缆、中继电缆,应在机柜底部、顶部、配线架侧、母板侧等处留有少许余量。0.5GYAB03B用户电缆、多芯中继电缆在机柜内布放时,应固定于横梁、立柱侧;用户电缆、多芯中继电缆应绑扎成矩形,不交叉弯折,层次分明;单芯中继电缆需理顺,不交叉弯折。1GYAB04B用户、中继电缆按规范填写标签并粘贴,标签位置整齐、朝向一致,可根据客户要求统一制作,便于查看。一般建议标签粘贴在距插头2cm处。查看是否符合电缆工程标签规范要求。1GYAB05B电缆绑扎间距均匀,松紧适度;线扣扎好后应将多余部分齐根剪掉,不留尖刺,扎扣朝同一个方向,保持整体整齐美观统一。1GYAB06B机柜外用户、中继电缆布线:1、电缆应理顺、不交叉弯折。2、用槽道时,不得溢出槽道。3、上走线架时,固定在走线架横梁上,应成矩形状(单芯电缆可以绑扎成圆型)。4、未使用槽道布放时,应成矩形状(单芯电缆可以绑扎成圆型)。5、出机柜1m内允许交叉。1GYAB07A用户电缆、中继电缆不应有破损、断裂、中间接头。2GYAB08A用户电缆、中继电缆插头安装或加工正确、插接牢固可靠。用户电缆芯线卡接或绕接应牢固可靠。2GYAB09B设备侧用户电缆插头附近的散线束绑扎后,应平顺整齐。1GYAB10B用户电缆、中继电缆在走线转弯处应圆滑。1GYAB11B用户电缆在MDF端卡线去皮后,在去皮处应缠有胶带或热缩套管。1GYAB12A用户电缆和中继电缆每线都应做导通测试。2GYAB13C同轴电缆转弯时弯曲半径大于4cm。1GYAB14B中继电缆、用户电缆采用上走线时,可将电缆布放在机柜顶部上方走线架中,如果走线架与机柜顶的间距大于0.8m时,应在机架上方架设下线梯。1GYAB15A不能将电缆布放于机柜顶部的散热网板上。2第6页共6页

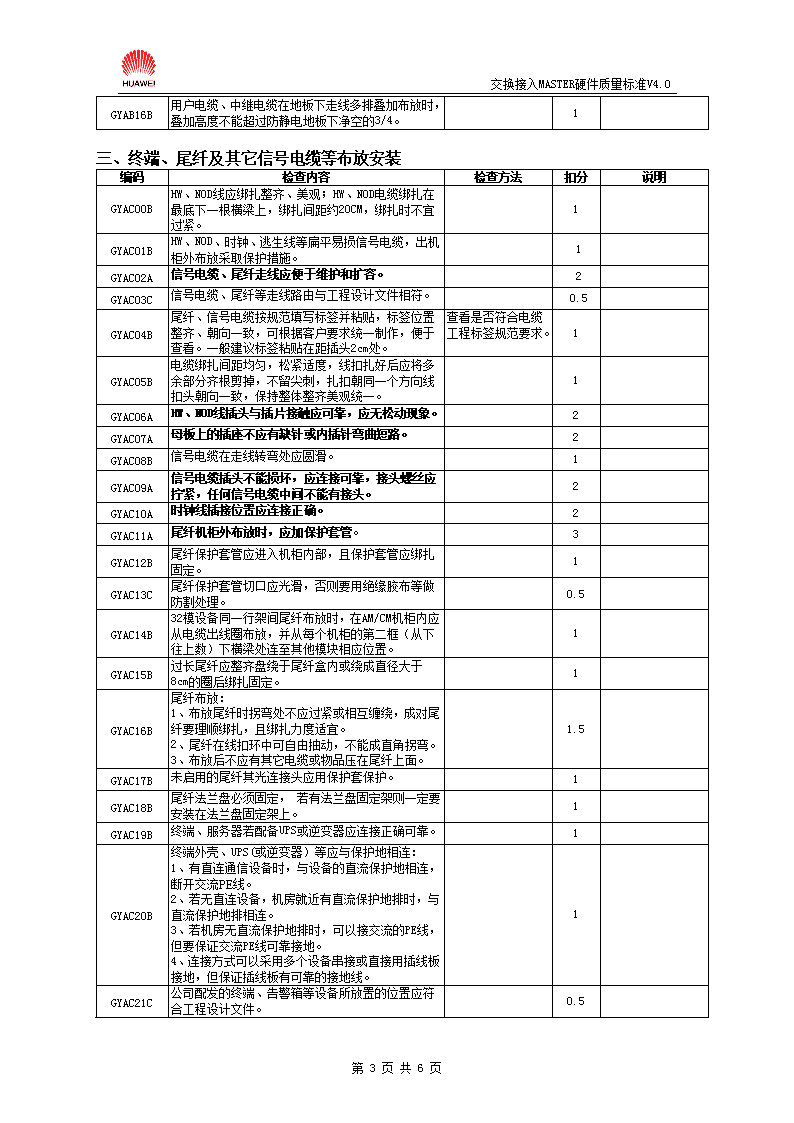

交换接入MASTER硬件质量标准V4.0GYAB16B用户电缆、中继电缆在地板下走线多排叠加布放时,叠加高度不能超过防静电地板下净空的3/4。1三、终端、尾纤及其它信号电缆等布放安装编码检查内容检查方法扣分说明GYAC00BHW、NOD线应绑扎整齐、美观;HW、NOD电缆绑扎在最底下一根横梁上,绑扎间距约20CM,绑扎时不宜过紧。1GYAC01BHW、NOD、时钟、逃生线等扁平易损信号电缆,出机柜外布放采取保护措施。1GYAC02A信号电缆、尾纤走线应便于维护和扩容。2GYAC03C信号电缆、尾纤等走线路由与工程设计文件相符。0.5GYAC04B尾纤、信号电缆按规范填写标签并粘贴,标签位置整齐、朝向一致,可根据客户要求统一制作,便于查看。一般建议标签粘贴在距插头2cm处。查看是否符合电缆工程标签规范要求。1GYAC05B电缆绑扎间距均匀,松紧适度,线扣扎好后应将多余部分齐根剪掉,不留尖刺,扎扣朝同一个方向线扣头朝向一致,保持整体整齐美观统一。1GYAC06AHW、NOD线插头与插片接触应可靠,应无松动现象。2GYAC07A母板上的插座不应有缺针或内插针弯曲短路。2GYAC08B信号电缆在走线转弯处应圆滑。1GYAC09A信号电缆插头不能损坏,应连接可靠,接头螺丝应拧紧,任何信号电缆中间不能有接头。2GYAC10A时钟线插接位置应连接正确。2GYAC11A尾纤机柜外布放时,应加保护套管。3GYAC12B尾纤保护套管应进入机柜内部,且保护套管应绑扎固定。1GYAC13C尾纤保护套管切口应光滑,否则要用绝缘胶布等做防割处理。0.5GYAC14B32模设备同一行架间尾纤布放时,在AM/CM机柜内应从电缆出线圈布放,并从每个机柜的第二框(从下往上数)下横梁处连至其他模块相应位置。1GYAC15B过长尾纤应整齐盘绕于尾纤盒内或绕成直径大于8cm的圈后绑扎固定。1GYAC16B尾纤布放:1、布放尾纤时拐弯处不应过紧或相互缠绕,成对尾纤要理顺绑扎,且绑扎力度适宜。2、尾纤在线扣环中可自由抽动,不能成直角拐弯。3、布放后不应有其它电缆或物品压在尾纤上面。1.5GYAC17B未启用的尾纤其光连接头应用保护套保护。1GYAC18B尾纤法兰盘必须固定,若有法兰盘固定架则一定要安装在法兰盘固定架上。1GYAC19B终端、服务器若配备UPS或逆变器应连接正确可靠。1GYAC20B终端外壳、UPS(或逆变器)等应与保护地相连:1、有直连通信设备时,与设备的直流保护地相连,断开交流PE线。2、若无直连设备,机房就近有直流保护地排时,与直流保护地排相连。3、若机房无直流保护地排时,可以接交流的PE线,但要保证交流PE线可靠接地。4、连接方式可以采用多个设备串接或直接用插线板接地,但保证插线板有可靠的接地线。1GYAC21C公司配发的终端、告警箱等设备所放置的位置应符合工程设计文件。0.5第6页共6页
交换接入MASTER硬件质量标准V4.0GYAC22B网管系统安装正确,工作正常。1GYAC23C告警箱前盖开、关应顺利,键盘锁有控制作用,箱体面板油漆完好无损。0.5GYAC24B告警箱电源线及信号线在墙壁处应安装PVC线槽,多余的部分盘置于告警箱侧的地板下或走线架上。1GYAC25A公司配发的配线架、蓄电池、告警箱等告警监控系统,工作正常。查看配线架上保安单元工作及接地是否良好2GYAC26A机架顶盖和侧门应按规范正确安装行列告警灯。2GYAC27B行列告警灯线应绑扎整齐,并避免直接在机柜顶部散热板上走线。1四、电源线、地线、蓄电池、分线盒编码检查内容检查方法分数说明GYAD00C公司配发的电源线、地线:-48V电源线采用蓝色电缆;GND(BGND)地线采用黑(红)色电缆;PGND保护地线采用黄绿色或黄色电缆。0.5GYAD01A设备电源线、地线及机柜间等电位级连线的线经满足设备配电要求。1、查看线经是否与公司发货相符。2、查看线经是否符合安装手册。2GYAD02C公司配发PDF柜、分线盒、蓄电池等电源设备安装的位置应工程设计文件。0.5GYAD03C电源线、地线电缆走线路由应与工程设计文件相符。0.5GYAD04A电源线、地线一定要采用整段铜芯材料,中间不能有接头。5GYAD05B电源线、地线按规范填写标签并粘贴,标签位置整齐、朝向一致(包括配电开关标签)。可根据客户要求统一制作,便于查看。一般建议标签粘贴在距插头2cm处。查看是否符合电缆工程标签规范要求。1GYAD06A电源线、地线与信号线分开布放。3GYAD07B机柜外电源线、地线与信号线间距保持大于3cm的距离。1GYAD08A并柜拼装机柜的GND接线端子用公司配发的短接导线正确可靠互连。3GYAD09A同一模块内各机柜的GND接线端子用公司配发的短接导线正确可靠互连。3GYAD10A并柜拼装机柜间汇流条上带“**”的GND、PGND通过公司配发的黑色短导线正确可靠互连。2GYAD11B机柜门地线通过公司配发的电缆正确可靠连接到机柜固定门板接地螺栓上。1GYAD12A地线、电源线连接至分线盒或PDF时,余长要剪除,不能盘绕。2GYAD13A设备的电源线、地线连接正确可靠。5GYAD14A公司配发的配电柜或电源分线盒的PGND接地排与局方提供的保护接地排须可靠连接。5GYAD15A正确安装公司配发防雷箱。防雷箱到设备的交流电源线保留5-10m,多余部分可以盘绕。5GYAD16A电源线、地线走线应便于维护和扩容。2GYAD17B电源线、地线走线时应平直绑扎整齐,下走线时,电源线及地线应从机柜侧面下线。1GYAD18B电源线、地线走线在转弯处应圆滑。1GYAD19A电源线及地线制做铜鼻子时,应焊接或压接牢固。5第6页共6页
交换接入MASTER硬件质量标准V4.0GYAD20A在一个接线柱上安装两根或两根以上的电线电缆时,一般采取交叉或背靠背安装方式,重叠时建议将线鼻做450或900弯处理。重叠安装时应将较大线鼻安装于下方,较小线鼻安装于上方。2GYAD21B电源线及地线的线鼻柄和裸线需用套管或绝缘胶布包裹,无铜线裸露。1GYAD22AMDF的保护地线须连接牢固可靠,且相邻MDF架间须互连,就近接入用户的保护地排中。接地线线径:配线架接地线选用截面积≥50mm2的多芯铜导线,对于如远端模块、接入网ONU外置配线架接地线截面选用≥16mm2。5GYAD23ADDF架体与保护地线可靠连接,且DDF架之间须互连,保护地线和互连线线径≥6mm2,并就近接入用户的保护地排。2GYAD24B设备的FAN、ALARM等开关应处于工作状态,风扇工作正常,告警正常。1GYAD25C设备电源开关、风扇、告警开关等功能正常。0.5GYAD26A服务器机柜内具有金属外壳或部分金属外壳的各种设备都应正确可靠接保护地。1GYAD27A服务器机柜的PGND要与通信设备主机的PGND用短接导线互连。3五、其它编码检查内容检查方法分数说明GYAE00C对于本表中未提及,而公司有考核要求的项目:1、依据设计文件。2、参考安装手册。3、工前与客户协商的安装要求,而实际未达到公司要求的考核项。0.5GYAE01C机架周围地板空隙应堵上,地板下不应有剪下的线扣和螺丝及其它杂物。0.5GYAE02C机房应干净、整洁,作废的包装箱等杂物应清除。安装剩余备用物品应整齐合理堆放。0.5GYAE03C单板拆包装、插拔符合防静电操作规范。0.5GYAE04C安装使用工具符合防静电要求。0.5GYAE05C配发扩容的信号电缆,宜绑扎或插接固定到待扩容机柜内部预留位置,便于今后扩容维护,避免丢失。0.5GYAE06A自检报告归档:工程督导未提交工程硬件质量自检报告。查看“质量管理”库有无该工程硬件质量自检报告。4GYAE07A自检规范性检查:公司或办事处的检查得分比自检得分低2分或2分以上时,追加扣分。2六、设备安装环境编码检查内容检查方法分数说明GYAF00C机房应远离强电场、强磁场、强电波、强热源等区域,满足机房电磁要求级别。0GYAF01C机房抗震、防雷及承重满足机房建设要求和设备长期安全运行需要。0GYAF02C交流电源相关参数符合设备长期安全运行需要,机房交流电源系统应有防雷单元,防雷单元应可靠接地。0.5GYAF03C用户外线电缆屏蔽层须正确接地。0.5GYAF04C交流电源的交流保护地应可靠与交流保护地排连接,直流电源的直流保护地应可靠与直流保护地排连接,0.5第6页共6页
交换接入MASTER硬件质量标准V4.0客户提供的GND地排、PGND地排,最终须连接在同一个接地体上。GYAF05C联合接地地阻值:综合楼/汇接局/1万门以上交换局2千门以上长途局≤1欧姆;2千门以上1万门以下交换局、2千门以下长途局≤3欧姆;2千门以下交换局≤5欧姆。0.5GYAF06C客户方PGND电缆、一次电源的GND电缆、-48V电缆至PDF或分线盒的线经和供电方式,以工程设计文件及公司发货为准,满足设备运行和扩容要求。0.5GYAF07CPDF(分线盒)、一次电源输出限流保险应满足设备运行要求。0.5GYAF08C机房提供的直流供电电压及容量满足设备长期安全运行要求。0.5GYAF09C电缆应避免架空布放入室,应作防雷处理。0.5GYAF10C机房环境温度和相对湿度应满足设备长期安全运行要求。0GYAF11C机房洁净度满足设备长期安全运行要求。0GYAF12C机房应有相应的防火措施。0GYAF13C机房应有相应防静电措施。0GYAF14C机房内和华为设备相关连的金属结构件建议作保护接地。0第6页共6页'
