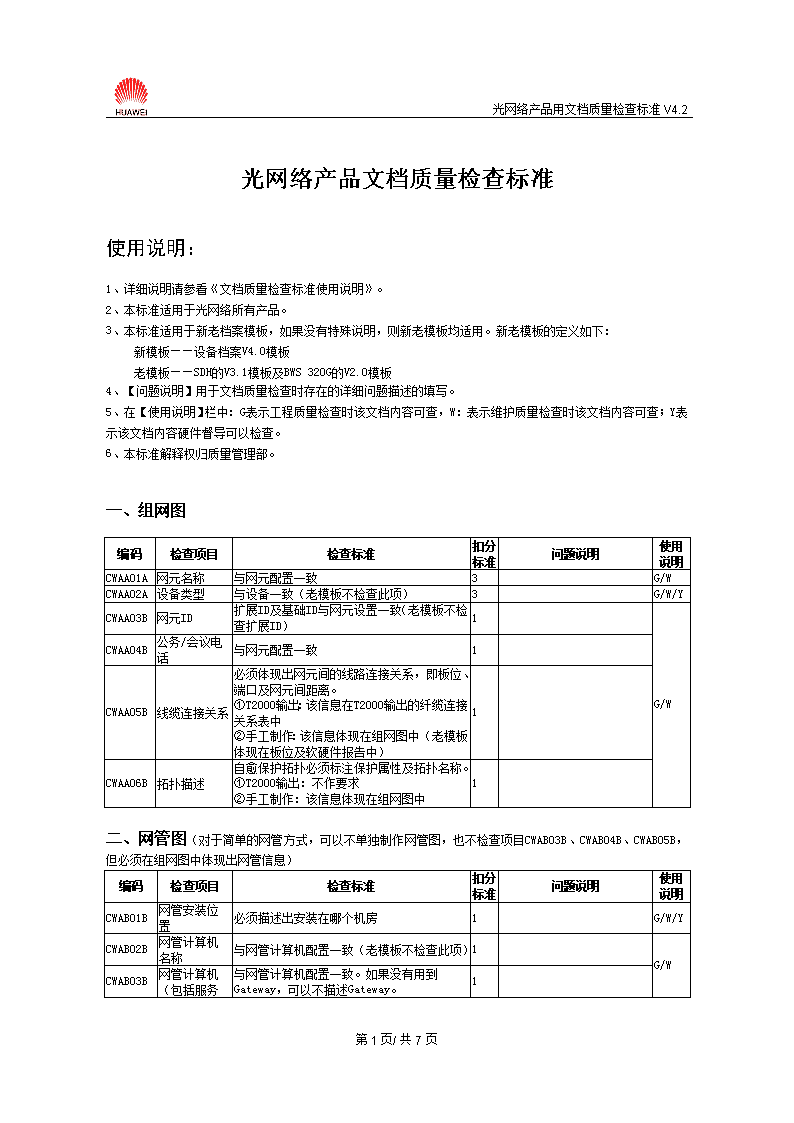

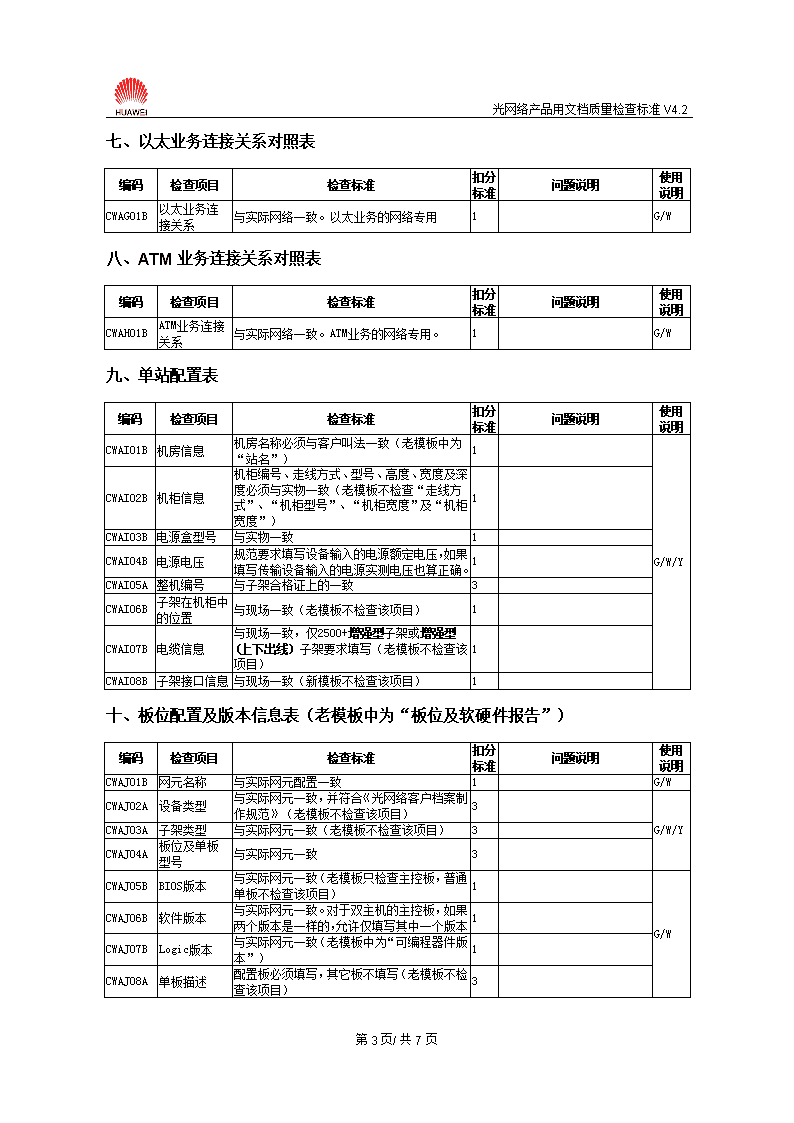

'光网络产品用文档质量检查标准V4.2光网络产品文档质量检查标准使用说明:1、详细说明请参看《文档质量检查标准使用说明》。2、本标准适用于光网络所有产品。3、本标准适用于新老档案模板,如果没有特殊说明,则新老模板均适用。新老模板的定义如下:新模板——设备档案V4.0模板老模板——SDH的V3.1模板及BWS320G的V2.0模板4、【问题说明】用于文档质量检查时存在的详细问题描述的填写。5、在【使用说明】栏中:G表示工程质量检查时该文档内容可查,W:表示维护质量检查时该文档内容可查;Y表示该文档内容硬件督导可以检查。6、本标准解释权归质量管理部。一、组网图编码检查项目检查标准扣分标准问题说明使用说明CWAA01A网元名称与网元配置一致3G/WCWAA02A设备类型与设备一致(老模板不检查此项)3G/W/YCWAA03B网元ID扩展ID及基础ID与网元设置一致(老模板不检查扩展ID)1G/WCWAA04B公务/会议电话与网元配置一致1CWAA05B线缆连接关系必须体现出网元间的线路连接关系,即板位、端口及网元间距离。①T2000输出:该信息在T2000输出的纤缆连接关系表中②手工制作:该信息体现在组网图中(老模板体现在板位及软硬件报告中)1CWAA06B拓扑描述自愈保护拓扑必须标注保护属性及拓扑名称。①T2000输出:不作要求②手工制作:该信息体现在组网图中1二、网管图(对于简单的网管方式,可以不单独制作网管图,也不检查项目CWAB03B、CWAB04B、CWAB05B,但必须在组网图中体现出网管信息)编码检查项目检查标准扣分标准问题说明使用说明CWAB01B网管安装位置必须描述出安装在哪个机房1G/W/YCWAB02B网管计算机名称与网管计算机配置一致(老模板不检查此项)1G/WCWAB03B与网管计算机配置一致。如果没有用到Gateway,可以不描述Gateway。1第7页/共7页 光网络产品用文档质量检查标准V4.2网管计算机(包括服务器及客户端)IP、Submask、GatewayCWAB04B网管与网关网元的连接关系描述出中间的路由信息,包括路由器,HUB,FCD-II,连接电缆(V.35、V.24及E1等)信息等。对于路由器,必须要描述型号、S口及E口的IP及掩码信息。1CWAB05B网关网元的ID,网元名称,设备类型与实际网元相符(老模板不检查设备类型)1CWAB06B网关网元IP、Submask、Gateway如果没有用到Gateway,可以不描述Gateway1三、时钟跟踪图(对于简单的时钟跟踪网络,可以不必单独制作时钟跟踪图,但必须在组网图中描述时钟信息。波分产品不检查该项目)编码检查项目检查标准扣分标准问题说明使用说明CWAC01B网元时钟源列表与网元配置一致1G/WCWAC02B外部时钟源信息必须描述外部时钟设备及信息(时钟质量、位置信息、2Mb/s、2MHz及阻抗)。T2000输出的时钟跟踪图不检查此项。1四、时隙图(波分产品不检查该项目)编码检查项目检查标准扣分标准问题说明使用说明CWAD01A网元间的时隙关系与实际网络配置一致3G五、波长资源分配表(SDH产品不检查该项目)编码检查项目检查标准扣分标准问题说明使用说明CWAE01A光网元间的波长资源分配情况与实际网络配置一致3G/W六、全网数据表编码检查项目检查标准扣分标准问题说明使用说明CWAF01B网元名称与实际网络一致(老模板不检查“子架类型”、“扩展ID”)1G/WCWAF02B所属子网1CWAF03B设备类型1CWAF04B子架类型1CWAF05B扩展ID1CWAF06B基础ID1CWAF07B公务电话1CWAF08B会议电话1第7页/共7页 光网络产品用文档质量检查标准V4.2七、以太业务连接关系对照表编码检查项目检查标准扣分标准问题说明使用说明CWAG01B以太业务连接关系与实际网络一致。以太业务的网络专用1G/W八、ATM业务连接关系对照表编码检查项目检查标准扣分标准问题说明使用说明CWAH01BATM业务连接关系与实际网络一致。ATM业务的网络专用。1G/W九、单站配置表编码检查项目检查标准扣分标准问题说明使用说明CWAI01B机房信息机房名称必须与客户叫法一致(老模板中为“站名”)1G/W/YCWAI02B机柜信息机柜编号、走线方式、型号、高度、宽度及深度必须与实物一致(老模板不检查“走线方式”、“机柜型号”、“机柜宽度”及“机柜宽度”)1CWAI03B电源盒型号与实物一致1CWAI04B电源电压规范要求填写设备输入的电源额定电压,如果填写传输设备输入的电源实测电压也算正确。1CWAI05A整机编号与子架合格证上的一致3CWAI06B子架在机柜中的位置与现场一致(老模板不检查该项目)1CWAI07B电缆信息与现场一致,仅2500+增强型子架或增强型(上下出线)子架要求填写(老模板不检查该项目)1CWAI08B子架接口信息与现场一致(新模板不检查该项目)1十、板位配置及版本信息表(老模板中为“板位及软硬件报告”)编码检查项目检查标准扣分标准问题说明使用说明CWAJ01B网元名称与实际网元配置一致1G/WCWAJ02A设备类型与实际网元一致,并符合《光网络客户档案制作规范》(老模板不检查该项目)3G/W/YCWAJ03A子架类型与实际网元一致(老模板不检查该项目)3CWAJ04A板位及单板型号与实际网元一致3CWAJ05BBIOS版本与实际网元一致(老模板只检查主控板,普通单板不检查该项目)1G/WCWAJ06B软件版本与实际网元一致。对于双主机的主控板,如果两个版本是一样的,允许仅填写其中一个版本1CWAJ07BLogic版本与实际网元一致(老模板中为“可编程器件版本”)1CWAJ08A单板描述配置板必须填写,其它板不填写(老模板不检查该项目)3第7页/共7页 光网络产品用文档质量检查标准V4.2CWAJ09BEDFA板信息表与实际网元一致(新模板不检查该项目)1CWAJ10B光转接板信息表与实际网元一致(新模板不检查该项目)1十一、备板备件清单编码检查项目检查标准扣分标准问题说明使用说明CWAK01B合同号与实际合同号一致(老模板不检查该项目)1GCWAK02B单板型号与实物一致1CWAK03BBIOS版本与实物一致(老模板不检查该项目)1CWAK04B软件版本与实物一致,对于双主机的主控板。如果两个版本是一样的,允许仅填写其中一个版本1CWAK05BLogic版本与实物一致(老模板不检查该项目)1CWAK06B单板描述配置板必须填写,其它板不填写(老模板不检查该项目)1CWAK07B数量与实物一致(新模板不检查该项目)1十二、网管计算机信息表编码检查项目检查标准扣分标准问题说明使用说明CWAL01B机房名称与现场一致(老模板中为“站名”)1G/WCWAL02B计算机名称与实物一致1CWAL03B网管类型及版本与实物一致,并符合《光网络客户档案制作规范》,老模板的网管版本在《板位及软硬件报告》中1CWAL04BQ3agent版本与实物一致(老模板不检查该项目)CWAL05B计算机型号与实物一致1CWAL06B计算机序列号与实物一致(老模板不检查该项目)1CWAL07BHostID与实物一致(老模板不检查该项目)1CWAL08BCPU、内存、硬盘与实物一致(老模板不检查该项目)1CWAL09B磁盘阵列型号及配置与实物一致1CWAL10B操作系统版本及补丁记录与实物一致(老模板不检查“补丁记录”)1CWAL11B数据库版本及补丁记录与实物一致(老模板不检查“补丁记录”)1CWAL12B网卡、显卡、声卡型号与实物一致(新模板不检查该项目)1CWAL13B网络适配器的IP地址、拨号网络适配器IP地址、PPP端口的IP地址1CWAL14BCDE版本、PROM版本、1第7页/共7页 光网络产品用文档质量检查标准V4.2十三、客户信息表编码检查项目检查标准扣分标准问题说明使用说明CWAM01B必须包括维护骨干人员的职务、姓名、办公电话及手机信息必须包括维护骨干人员的职务、姓名、办公电话及手机信息1G/W十四、配置数据编码检查项目检查标准扣分标准问题说明使用说明CWAN01A必须保证档案中的配置数据与网管及设备一致必须保证档案中的配置数据与网管及设备一致3G/W维护检查最多扣3分十五、目录结构及文件命名规范性编码检查项目检查标准扣分标准问题说明使用说明CWAO01B目录结构符合《通知2002(022)-《关于光网络产品新客户档案启用的通知》的补充说明》中的目录结构1G/WCWAO02B文件命名符合《光网络客户档案制作规范》(老模板不检查该项目)1十六、光功率记录表编码检查项目检查标准扣分标准问题说明使用说明CWAP01B发光功率、收光功率、灵敏度必须记录本工程中的所有的光板1G十七、硬件安装竣工报告及设备安装报告纸面件编码检查项目检查标准扣分标准问题说明使用说明CWAQ01A一致性1、硬件安装竣工报告与设备安装报告必须保证用户、子架、网管都是一致的。2、必须保证纸面件与电子件是一致的。3GCWAQ02A完整性报告中的子架与网管必须有相应的设备档案电子件。对于硬件安装竣工报告,服务类型为工程服务且非华为公司施工时,服务类型为督导调试且非华为公司担任硬件督导时才需要签此报告,其它情况不需要签此报告。3GCWAQ03A规范性3G第7页/共7页 光网络产品用文档质量检查标准V4.2字迹清晰,无涂改。子架整机编号及网管计算机序列号填写无误。重点检查子架的整机编号,具体操作请见附录。第7页/共7页 光网络产品用文档质量检查标准V4.2附录如何判断安装报告及档案中的整机编号的正确性分两种情况处理:1、对于施工类型为“新建”的子架,其整机编号一定为14位,如98SBX12345-001;2、对于施工类型为非“新建”的子架,其整机编号就不一定了,请按照如下表格操作:2000年7月,虽然子架的机器编号改成了整机编号,但其装箱单(即订单)的机器编号并没有变化,而子架的整机编号(或机器编号)又是与其装箱单(订单)是相关的,整机编号的中间的8位就等于装箱单(订单)的机器编号。在切换过程中,装箱单(订单)的机器编号还是延续以前的机器编号继续编号,所以,如果给出订单的机器编号的切换点,就不难看出子架的整机编号是应该填写机器编号(8位或9位),还是应该填写14位的整机编号。下表给出了各种设备类型的机器编号的切换点:设备类型装箱单(订单)的机器编号的切换点切换点使用说明155HSBH054571、如果机器编号≥切换点,则子架合格证上的一定是14位的整机编号;2、如果机器编号<切换点,则子架合格证上的绝大多数是8位或9位的机器编号,只有极少部分的子架是14位的整机编号。例,某设备安装报告中有一个子架的整机编号为SDH7558,那么它肯定是错误的,应该填写14位。155/622H(Metro1000)SSH03902155/622SDH075582500PSS018082500REG2500+(Metro3000)SBX00316BWS320GPSW0001810G10G00021第7页/共7页'
