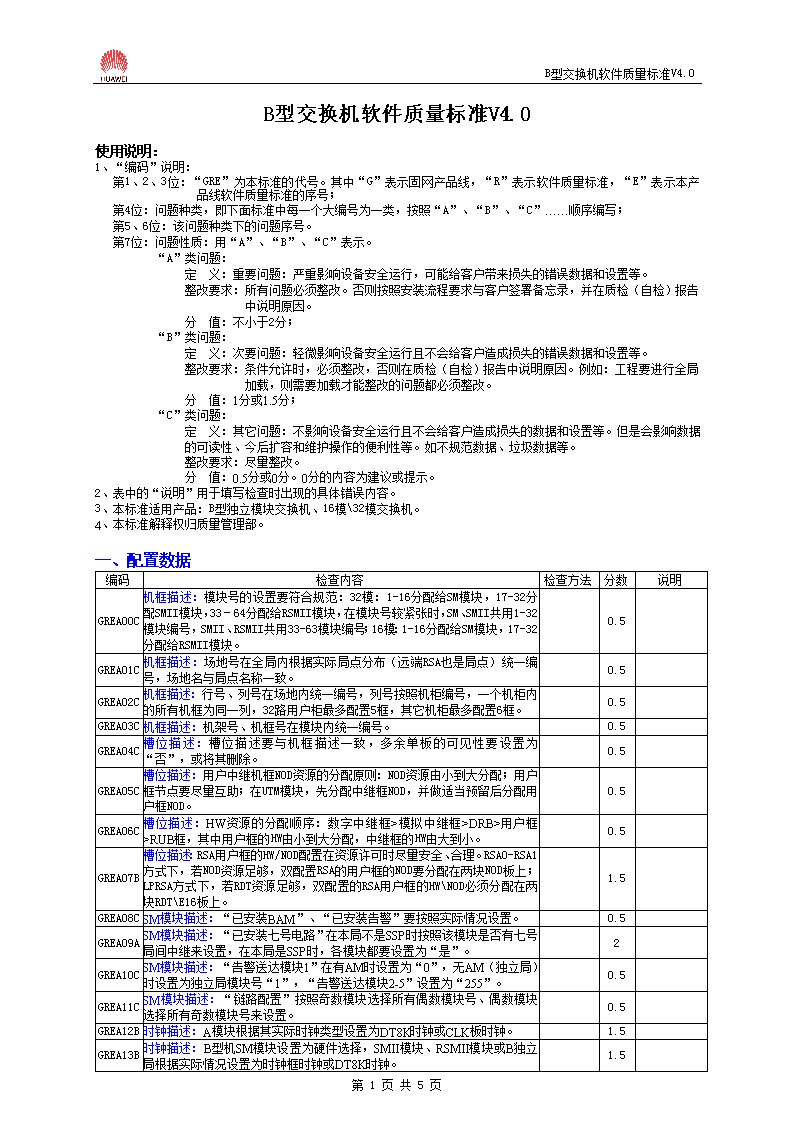

'B型交换机软件质量标准V4.0B型交换机软件质量标准V4.0使用说明:1、“编码”说明:第1、2、3位:“GRE”为本标准的代号。其中“G”表示固网产品线,“R”表示软件质量标准,“E”表示本产品线软件质量标准的序号;第4位:问题种类,即下面标准中每一个大编号为一类,按照“A”、“B”、“C”……顺序编写;第5、6位:该问题种类下的问题序号。第7位:问题性质:用“A”、“B”、“C”表示。“A”类问题:定义:重要问题:严重影响设备安全运行,可能给客户带来损失的错误数据和设置等。整改要求:所有问题必须整改。否则按照安装流程要求与客户签署备忘录,并在质检(自检)报告中说明原因。分值:不小于2分;“B”类问题:定义:次要问题:轻微影响设备安全运行且不会给客户造成损失的错误数据和设置等。整改要求:条件允许时,必须整改,否则在质检(自检)报告中说明原因。例如:工程要进行全局加载,则需要加载才能整改的问题都必须整改。分值:1分或1.5分;“C”类问题:定义:其它问题:不影响设备安全运行且不会给客户造成损失的数据和设置等。但是会影响数据的可读性、今后扩容和维护操作的便利性等。如不规范数据、垃圾数据等。整改要求:尽量整改。分值:0.5分或0分。0分的内容为建议或提示。2、表中的“说明”用于填写检查时出现的具体错误内容。3、本标准适用产品:B型独立模块交换机、16模32模交换机。4、本标准解释权归质量管理部。一、配置数据编码检查内容检查方法分数说明GREA00C机框描述:模块号的设置要符合规范:32模:1-16分配给SM模块,17-32分配SMII模块,33-64分配给RSMII模块,在模块号较紧张时,SM、SMII共用1-32模块编号,SMII、RSMII共用33-63模块编号;16模:1-16分配给SM模块,17-32分配给RSMII模块。0.5GREA01C机框描述:场地号在全局内根据实际局点分布(远端RSA也是局点)统一编号,场地名与局点名称一致。0.5GREA02C机框描述:行号、列号在场地内统一编号,列号按照机柜编号,一个机柜内的所有机框为同一列,32路用户柜最多配置5框,其它机柜最多配置6框。0.5GREA03C机框描述:机架号、机框号在模块内统一编号。0.5GREA04C槽位描述:槽位描述要与机框描述一致,多余单板的可见性要设置为“否”,或将其删除。0.5GREA05C槽位描述:用户中继机框NOD资源的分配原则:NOD资源由小到大分配;用户框节点要尽量互助;在UTM模块,先分配中继框NOD,并做适当预留后分配用户框NOD。0.5GREA06C槽位描述:HW资源的分配顺序:数字中继框>模拟中继框>DRB>用户框>RUB框,其中用户框的HW由小到大分配,中继框的HW由大到小。0.5GREA07B槽位描述:RSA用户框的HW/NOD配置在资源许可时尽量安全、合理。RSA0-RSA1方式下,若NOD资源足够,双配置RSA的用户框的NOD要分配在两块NOD板上;LPRSA方式下,若RDT资源足够,双配置的RSA用户框的HWNOD必须分配在两块RDTE16板上。1.5GREA08CSM模块描述:“已安装BAM”、“已安装告警”要按照实际情况设置。0.5GREA09ASM模块描述:“已安装七号电路”在本局不是SSP时按照该模块是否有七号局间中继来设置,在本局是SSP时,各模块都要设置为“是”。2GREA10CSM模块描述:“告警送达模块1”在有AM时设置为“0”,无AM(独立局)时设置为独立局模块号“1”,“告警送达模块2-5”设置为“255”。0.5GREA11CSM模块描述:“链路配置”按照奇数模块选择所有偶数模块号、偶数模块选择所有奇数模块号来设置。0.5GREA12B时钟描述:A模块根据其实际时钟类型设置为DT8K时钟或CLK板时钟。1.5GREA13B时钟描述:B型机SM模块设置为硬件选择,SMII模块、RSMII模块或B独立局根据实际情况设置为时钟框时钟或DT8K时钟。1.5第5页共5页

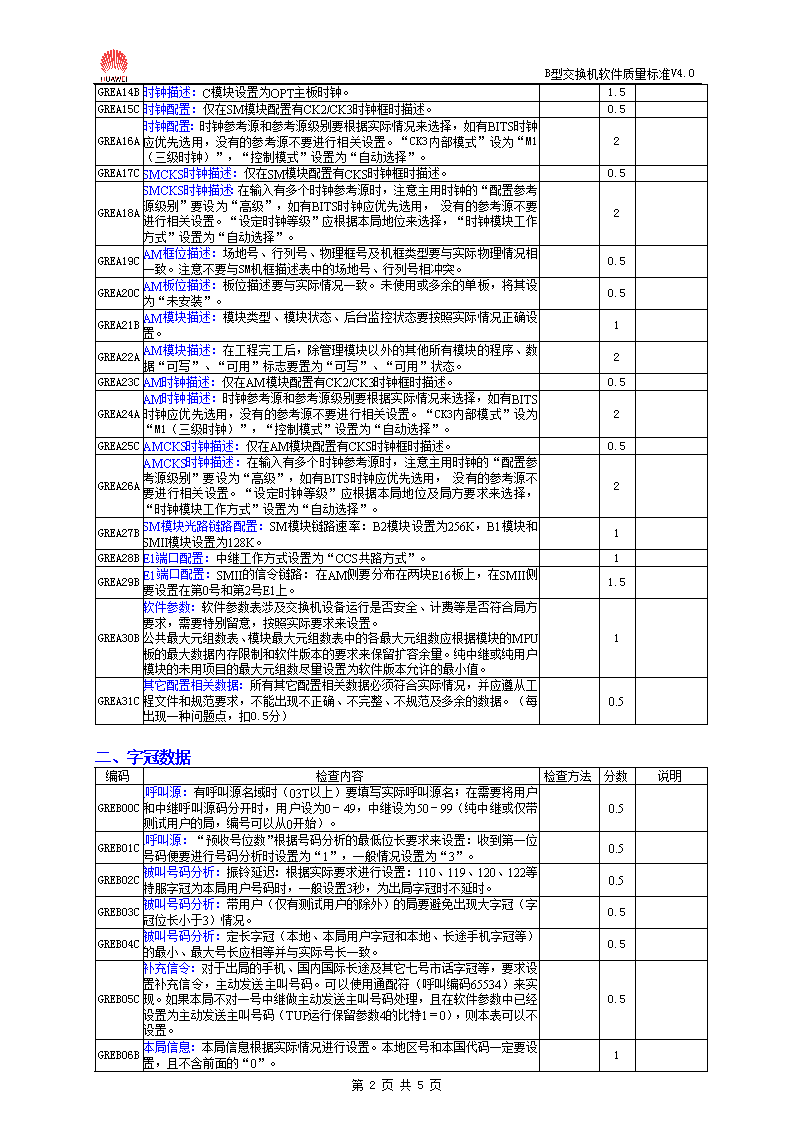

B型交换机软件质量标准V4.0GREA14B时钟描述:C模块设置为OPT主板时钟。1.5GREA15C时钟配置:仅在SM模块配置有CK2/CK3时钟框时描述。0.5GREA16A时钟配置:时钟参考源和参考源级别要根据实际情况来选择,如有BITS时钟应优先选用,没有的参考源不要进行相关设置。“CK3内部模式”设为“M1(三级时钟)”,“控制模式”设置为“自动选择”。2GREA17CSMCKS时钟描述:仅在SM模块配置有CKS时钟框时描述。0.5GREA18ASMCKS时钟描述:在输入有多个时钟参考源时,注意主用时钟的“配置参考源级别”要设为“高级”,如有BITS时钟应优先选用,没有的参考源不要进行相关设置。“设定时钟等级”应根据本局地位来选择,“时钟模块工作方式”设置为“自动选择”。2GREA19CAM框位描述:场地号、行列号、物理框号及机框类型要与实际物理情况相一致。注意不要与SM机框描述表中的场地号、行列号相冲突。0.5GREA20CAM板位描述:板位描述要与实际情况一致。未使用或多余的单板,将其设为“未安装”。0.5GREA21BAM模块描述:模块类型、模块状态、后台监控状态要按照实际情况正确设置。1GREA22AAM模块描述:在工程完工后,除管理模块以外的其他所有模块的程序、数据“可写”、“可用”标志要置为“可写”、“可用”状态。2GREA23CAM时钟描述:仅在AM模块配置有CK2/CK3时钟框时描述。0.5GREA24AAM时钟描述:时钟参考源和参考源级别要根据实际情况来选择,如有BITS时钟应优先选用,没有的参考源不要进行相关设置。“CK3内部模式”设为“M1(三级时钟)”,“控制模式”设置为“自动选择”。2GREA25CAMCKS时钟描述:仅在AM模块配置有CKS时钟框时描述。0.5GREA26AAMCKS时钟描述:在输入有多个时钟参考源时,注意主用时钟的“配置参考源级别”要设为“高级”,如有BITS时钟应优先选用,没有的参考源不要进行相关设置。“设定时钟等级”应根据本局地位及局方要求来选择,“时钟模块工作方式”设置为“自动选择”。2GREA27BSM模块光路链路配置:SM模块链路速率:B2模块设置为256K,B1模块和SMII模块设置为128K。1GREA28BE1端口配置:中继工作方式设置为“CCS共路方式”。1GREA29BE1端口配置:SMII的信令链路:在AM侧要分布在两块E16板上,在SMII侧要设置在第0号和第2号E1上。1.5GREA30B软件参数:软件参数表涉及交换机设备运行是否安全、计费等是否符合局方要求,需要特别留意,按照实际要求来设置。公共最大元组数表、模块最大元组数表中的各最大元组数应根据模块的MPU板的最大数据内存限制和软件版本的要求来保留扩容余量。纯中继或纯用户模块的未用项目的最大元组数尽量设置为软件版本允许的最小值。1GREA31C其它配置相关数据:所有其它配置相关数据必须符合实际情况,并应遵从工程文件和规范要求,不能出现不正确、不完整、不规范及多余的数据。(每出现一种问题点,扣0.5分)0.5二、字冠数据编码检查内容检查方法分数说明GREB00C.呼叫源:有呼叫源名域时(03T以上)要填写实际呼叫源名;在需要将用户和中继呼叫源码分开时,用户设为0-49,中继设为50-99(纯中继或仅带测试用户的局,编号可以从0开始)。0.5GREB01C.呼叫源:“预收号位数”根据号码分析的最低位长要求来设置:收到第一位号码便要进行号码分析时设置为“1”,一般情况设置为“3”。0.5GREB02C被叫号码分析:振铃延迟:根据实际要求进行设置:110、119、120、122等特服字冠为本局用户号码时,一般设置3秒,为出局字冠时不延时。0.5GREB03C被叫号码分析:带用户(仅有测试用户的除外)的局要避免出现大字冠(字冠位长小于3)情况。0.5GREB04C被叫号码分析:定长字冠(本地、本局用户字冠和本地、长途手机字冠等)的最小、最大号长应相等并与实际号长一致。0.5GREB05C补充信令:对于出局的手机、国内国际长途及其它七号市话字冠等,要求设置补充信令,主动发送主叫号码。可以使用通配符(呼叫编码65534)来实现。如果本局不对一号中继做主动发送主叫号码处理,且在软件参数中已经设置为主动发送主叫号码(TUP运行保留参数4的比特1=0),则本表可以不设置。0.5GREB06B本局信息:本局信息根据实际情况进行设置。本地区号和本国代码一定要设置,且不含前面的“0”。1第5页共5页

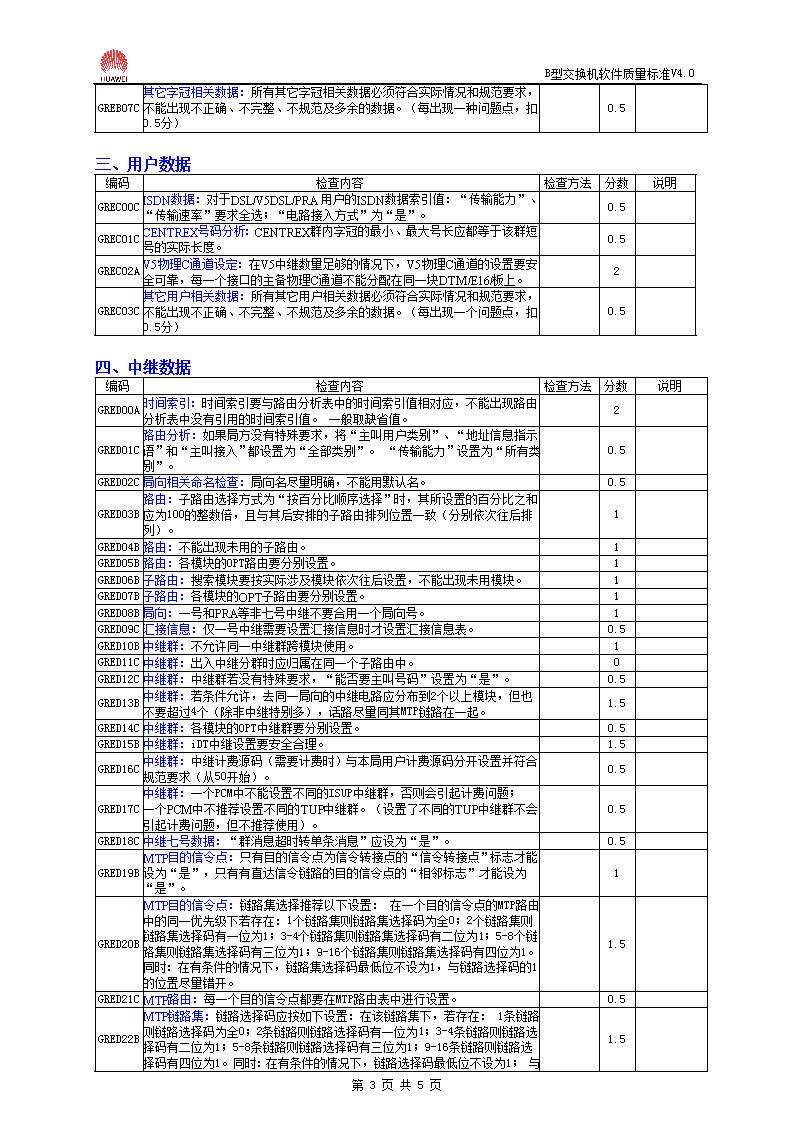

B型交换机软件质量标准V4.0GREB07C其它字冠相关数据:所有其它字冠相关数据必须符合实际情况和规范要求,不能出现不正确、不完整、不规范及多余的数据。(每出现一种问题点,扣0.5分)0.5三、用户数据编码检查内容检查方法分数说明GREC00CISDN数据:对于DSL/V5DSL/PRA用户的ISDN数据索引值:“传输能力”、“传输速率”要求全选;“电路接入方式”为“是”。0.5GREC01CCENTREX号码分析:CENTREX群内字冠的最小、最大号长应都等于该群短号的实际长度。0.5GREC02AV5物理C通道设定:在V5中继数量足够的情况下,V5物理C通道的设置要安全可靠,每一个接口的主备物理C通道不能分配在同一块DTM/E16/板上。2GREC03C其它用户相关数据:所有其它用户相关数据必须符合实际情况和规范要求,不能出现不正确、不完整、不规范及多余的数据。(每出现一个问题点,扣0.5分)0.5四、中继数据编码检查内容检查方法分数说明GRED00A时间索引:时间索引要与路由分析表中的时间索引值相对应,不能出现路由分析表中没有引用的时间索引值。一般取缺省值。2GRED01C路由分析:如果局方没有特殊要求,将“主叫用户类别”、“地址信息指示语”和“主叫接入”都设置为“全部类别”。“传输能力”设置为“所有类别”。0.5GRED02C局向相关命名检查:局向名尽量明确,不能用默认名。0.5GRED03B路由:子路由选择方式为“按百分比顺序选择”时,其所设置的百分比之和应为100的整数倍,且与其后安排的子路由排列位置一致(分别依次往后排列)。1GRED04B路由:不能出现未用的子路由。1GRED05B路由:各模块的OPT路由要分别设置。1GRED06B子路由:搜索模块要按实际涉及模块依次往后设置,不能出现未用模块。1GRED07B子路由:各模块的OPT子路由要分别设置。1GRED08B局向:一号和PRA等非七号中继不要合用一个局向号。1GRED09C汇接信息:仅一号中继需要设置汇接信息时才设置汇接信息表。0.5GRED10B中继群:不允许同一中继群跨模块使用。1GRED11C中继群:出入中继分群时应归属在同一个子路由中。0GRED12C中继群:中继群若没有特殊要求,“能否要主叫号码”设置为“是”。0.5GRED13B中继群:若条件允许,去同一局向的中继电路应分布到2个以上模块,但也不要超过4个(除非中继特别多),话路尽量同其MTP链路在一起。1.5GRED14C中继群:各模块的OPT中继群要分别设置。0.5GRED15B中继群:iDT中继设置要安全合理。1.5GRED16C中继群:中继计费源码(需要计费时)与本局用户计费源码分开设置并符合规范要求(从50开始)。0.5GRED17C中继群:一个PCM中不能设置不同的ISUP中继群,否则会引起计费问题;一个PCM中不推荐设置不同的TUP中继群。(设置了不同的TUP中继群不会引起计费问题,但不推荐使用)。0.5GRED18C中继七号数据:“群消息超时转单条消息”应设为“是”。0.5GRED19BMTP目的信令点:只有目的信令点为信令转接点的“信令转接点”标志才能设为“是”,只有有直达信令链路的目的信令点的“相邻标志”才能设为“是”。1GRED20BMTP目的信令点:链路集选择推荐以下设置:在一个目的信令点的MTP路由中的同一优先级下若存在:1个链路集则链路集选择码为全0;2个链路集则链路集选择码有一位为1;3-4个链路集则链路集选择码有二位为1;5-8个链路集则链路集选择码有三位为1;9-16个链路集则链路集选择码有四位为1。同时:在有条件的情况下,链路集选择码最低位不设为1,与链路选择码的1的位置尽量错开。1.5GRED21CMTP路由:每一个目的信令点都要在MTP路由表中进行设置。0.5GRED22BMTP链路集:链路选择码应按如下设置:在该链路集下,若存在:1条链路则链路选择码为全0;2条链路则链路选择码有一位为1;3-4条链路则链路选择码有二位为1;5-8条链路则链路选择码有三位为1;9-16条链路则链路选择码有四位为1。同时:在有条件的情况下,链路选择码最低位不设为1;1.5第5页共5页
B型交换机软件质量标准V4.0与链路集选择码的1的位置尽量错开。GRED23BMTP链路:同一个局向的链路要尽量分布在不同模块、不同信令板和不同中继板上。1.5GRED24BMTP链路:RSMII模块与上级模块间的两条链路要尽量分配在双方的两块iDT板上。1.5GRED25CMTP链路:拥塞开始阀值设为“80”,拥塞结束阀值设为“70”。0.5GRED26C其它中继相关数据:所有其它中继相关数据必须符合实际情况和规范要求,不能出现不正确、不完整、不规范及多余的数据。(每出现一种问题点,扣0.5分)0.5五、计费数据编码检查内容检查方法分数说明GREE00C本局分组计费:“承载能力”选择“所有业务”。0.5GREE01B本局分组计费:计费源码不要使用通配符“254”。1GREE02A计费情况索引:本项目描述的计费情况及本局分组描述的计费情况要满足全局所有的计费要求,不能有任何遗漏。2GREE03C计费情况索引:“承载能力”选择“所有业务”。0.5GREE04B计费情况索引:计费源码不要使用通配符“254”。1GREE05BCENTRX群内计费:按照局方要求设置,不计费时也必须按不计费情况设置,不得漏设。1GREE06A计费情况分析:按照局方要求正确设置。2GREE07A计费制式分析:若只有一个时区,不要填写时区切换点(三个时区切换点在TableBrowse中均显示为“00:00”);若有两个时区,前两个时区切换点应为递增的,最后一个时区不用填写(该切换点在TableBrowse中显示为“00:00”);若有三个时区切换点,则按递增顺序填写三个时区切换点。时区切换点范围为“00:00-23:59”,非“00:00-24:00”。2GREE08B日期类别分析:所有描述的“日期类别”应全部包含在计费制式分析表中。不能出现计费制式分析表中没有的日期类别。1GREE09B星期类别分析:所有描述的“日期类别”应全部包含在计费制式分析表中。不能出现计费制式分析表中没有的日期类别。1GREE10B计费点分析:本表不应设置数据。1GREE11A计次表费率:所有计次表的费率都要设置。若没有特殊要求,可以使用缺省设置。2GREE12C其它计费相关数据:所有其它计费数据应严格按照局方要求和设定规范进行设置,不能出现不正确、不完整、不规范及多余的数据。(每出现一种问题点扣0.5分)0.5六、后台终端编码检查内容检查方法分数说明GREF00BBAM分区要求和分区用途:按照以下要求设置:C区:2-4G,用于安装WINDOWSNT操作系统,并为NTFS格式;D/E/F区:各10G以上(若不能满足则按照4:2:1比例分配),MSSQL7.0安装在BAM的D区;交换机软件按照软件安装缺省目录安装在D/E/F区;F区必须保存交换机安装软件、BAM的所有驱动程序,还可以保存一些必要的工具软件及客户的其它相关文件等。1GREF01ANT修复盘的制作:BAM和应急工作站的WINDWOSNT在工程完工后,必须分别制作修复盘(各两份)交与局方保存。(制作方法:在“运行”下执行“RDISK”命令即可)。2GREF02ABAM与各工作站之间的共享文件夹:应有密码保护,BAM的共享目录要设置为只读。2GREF03ABAM和各工作站的软件、文件清理和病毒要求:不能安装游戏等与设备运行无关的程序;不能有可以查出的病毒存在;应有足够的硬盘空间存储话单。2GREF04C各维护人员的权限设置:必须向局方建议将各维护人员的权限分开设置,以便进行责任分析。0.5GREF05ABAM运行要求:NT服务中“BAMService”服务启动类型为“自动”。2GREF06ABAM运行要求:BAMManager程序中除“Perfmon”进程外其它进程的“Startup”为“Automatic”,“Perfmon”进程的“Startup”为“System”。对于“BillSorter”进程可根据实际需要设置。2GREF07BBAM运行要求:WINDOWSNT登录已经设置为自动登录(可以通过检查注册表的方法)。1.5第5页共5页
B型交换机软件质量标准V4.0GREF08CBAM运行要求:WINTDOWSNT在停止操作10分钟后进入自动锁定状态(有密码保护)。0.5GREF09A应急工作站的运行要求:应能正常备份相关目录及数据。2GREF10A远程维护设置:远程维护应能正常使用。2GREF11C局名检查:应与实际局名一致,不能为缺省的“HW-CC08”。(查看注册表中:[HKEY_LOCAL_MACHINESOFTWAREHuaWeiCC08System]下:“BureauName”=“xxxx”,其中“xxxx”即为局名。)0.5GREF12B终端的各种辅助设备:应该能够正常使用(MO、UPS、逆变器、软驱、网卡等)。1GREF13B其它情况:以上未提及,但是当时公司有考核要求的项目必须达到公司要求。(每出现一种问题点扣1分)1七、交换机设备运行情况编码检查内容检查方法分数说明GREG00A时钟运行情况:主备时钟板参考源显示应与数据中描述一致;锁相状态应正常(一般应处于跟踪状态)。2GREG01B开关设置:各机架的风扇开关应打开。1GREG02B开关设置:所有告警开关应打开。1GREG03B开关设置:MPU/SNT/MCC等单板面板拨码开关应正确设置。1GREG04A交换机软件补丁:如果打有补丁,则不能出现部分模块或部分单板没有打补丁、未激活补丁或补丁版本不一致的情况。2GREG05B告警功能检查:告警箱工作应正常,告警箱、告警台和机架行列告警应该一致。1GREG06A设备功能实现情况:交换机各种业务能否正常使用,是否有没有处理的告警,是否有不正常的话单产生,话单文件是否正常备份。2GREG07C其它情况:以上未提及,但是当时公司有考核要求的项目必须达到公司要求。(每出现一种问题点扣0.5分)0.5八、其它项目编码检查内容检查方法分数说明GREH00A自检归档检查:工程督导未提交工程软件质量自检报告。查看“质量管理”库中有无该工程软件质量自检报告。6GREH01A自检规范性检查:公司或办事处的检查得分比自检得分低3分或3分以上时,追加扣分。3GREH02A智能网SSP软件质量检查:SSP数据各运营商的要求可能不一样,请以当时发布的相应规范(标准)为检查依据。若需要结合本标准进行检查,则在智能数据中:计费问题每一个扣2分,其它问题每一个扣1分。第5页共5页'
