路面施工组织设计

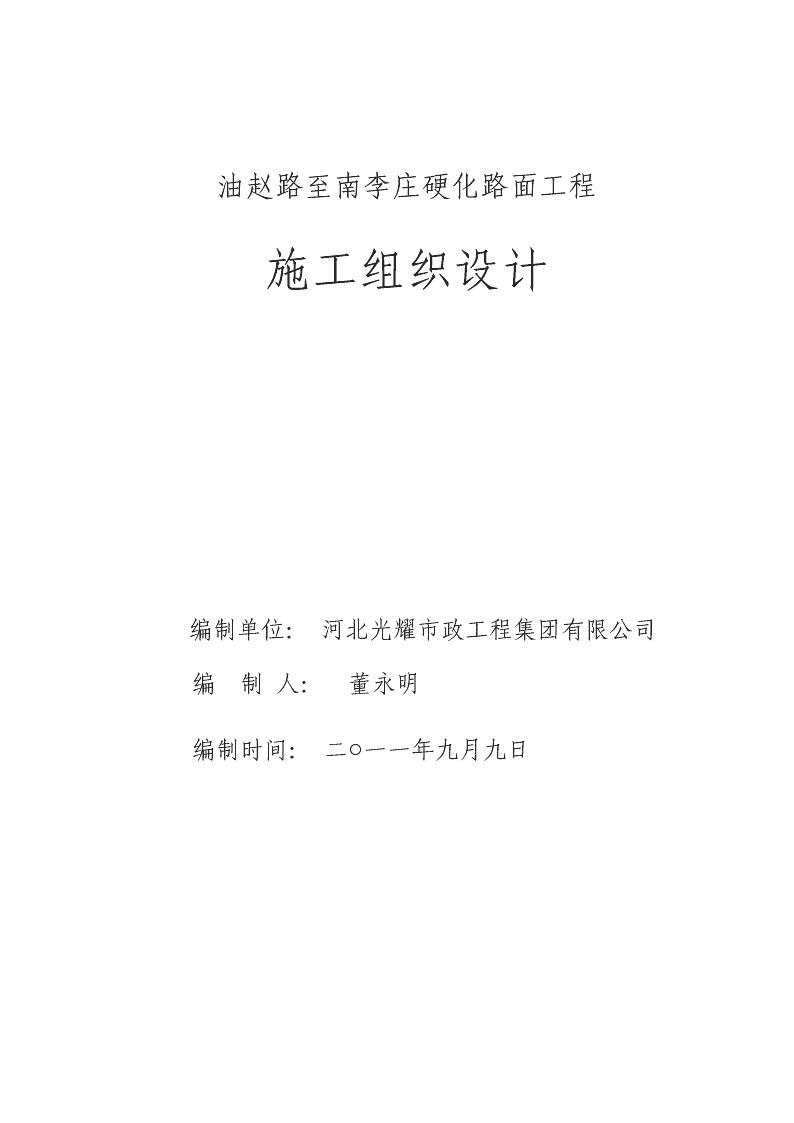

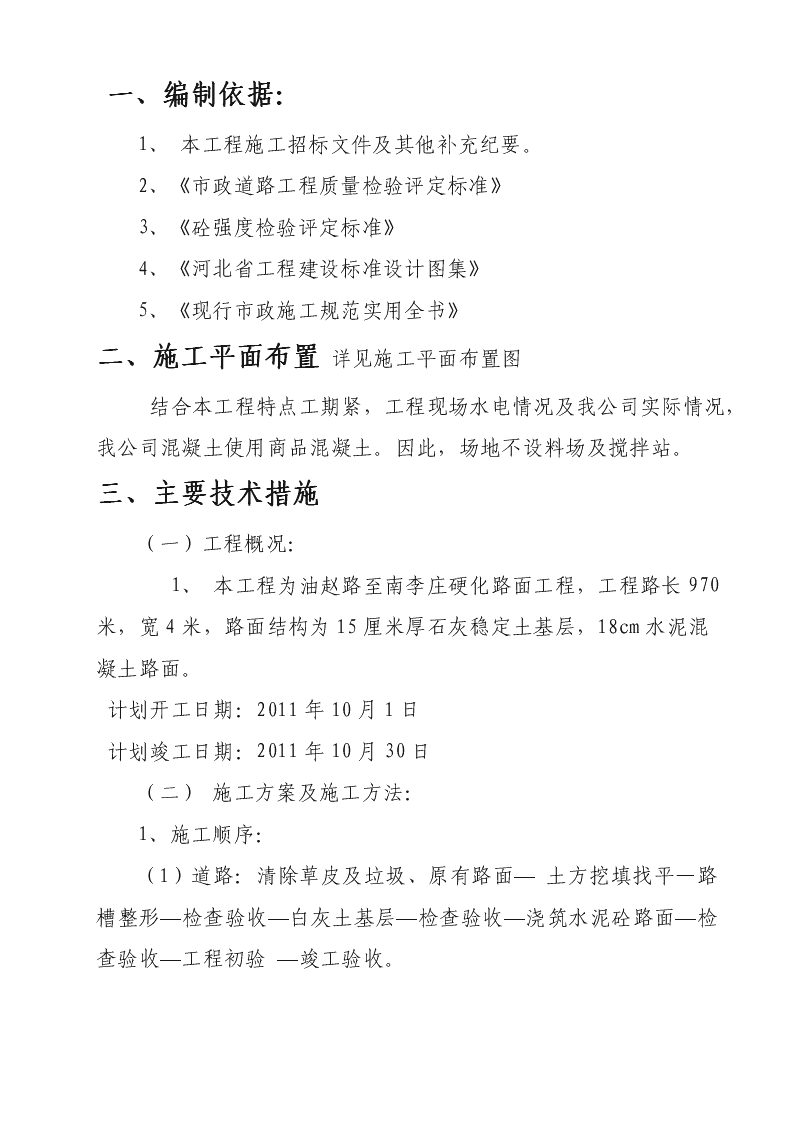

'油赵路至南李庄硬化路面工程施工组织设计编制单位：河北光耀市政工程集团有限公司编制人：董永明编制时间：二○一一年九月九日 一、编制依据：1、本工程施工招标文件及其他补充纪要。2、《市政道路工程质量检验评定标准》3、《砼强度检验评定标准》4、《河北省工程建设标准设计图集》5、《现行市政施工规范实用全书》二、施工平面布置详见施工平面布置图结合本工程特点工期紧，工程现场水电情况及我公司实际情况，我公司混凝土使用商品混凝土。因此，场地不设料场及搅拌站。三、主要技术措施（一）工程概况：1、本工程为油赵路至南李庄硬化路面工程，工程路长970米，宽4米，路面结构为15厘米厚石灰稳定土基层，18cm水泥混凝土路面。计划开工日期：2011年10月1日计划竣工日期：2011年10月30日（二）施工方案及施工方法：1、施工顺序：（1）道路：清除草皮及垃圾、原有路面—土方挖填找平—路槽整形—检查验收—白灰土基层—检查验收—浇筑水泥砼路面—检查验收—工程初验—竣工验收。 2、施工流向：由北向南，由西向东。3、施工方法：⑴施工准备：在工程正式开工前，首先我们应同设计单位及甲方有关技术人员作好设计交底工作，所有施工人员必须全面熟悉施工图纸、设计文件，对现场进行控制点核对和必要的施工调查，以便及时发现设计中存在的问题，通知有关单位及时改正。在工程施工时，要对现场进行全面调查及勘测，并会同有关部门摸清地上地下供水、供电、通讯等管线以及其他障碍物情况，编制设施一览表，作出明显指示标志，以防造成严重损失。如须保护应编制合理的保护措施及保护方案。2、施工测量放线首先，测量人员对水准仪及经纬仪进行校核，保证所有测量仪器均满足测量要求，然后依据技术交底及图纸的要求进行施工放线和布置临时水准点，再用水准仪测出该路的中线自然高程，每20米测一个点，这样是为了施工中做到填挖方时心中有数。3、路基用挖掘机挖除路槽范围内的草皮和垃圾、原有路面 ，对于在路基清理过程中出现的翻浆问题，我们一般采用换灰土夯填或好土夯填的方法处理，要保证其压实度；对于挖方路基，将路基下15厘米内的土翻松，然后碾压，碾压过程中，控制压路机的碾压遍数和压实度，成型路基报请有关部门质检人员验收，验收完成后备土，为下基层灰土做准备。4、石灰土基层在备土前，测量人员要将路基边线标出，然后每隔10米推一个高程点，以控制土和生石灰厚度。在土方回填土的过程中，注意土方中不能含有垃圾。摊铺过程中要保证土的厚度均匀，表面平整，生石灰应在使用前7天内消解完毕。利用旋耕机拌和3—4遍后检查是否拌和均匀，对不符合要求的路段要增加拌和遍数，直至达到要求。灰土色泽一致，表面平整后，还要测量含水量，施工中依据“手捏成团，落地开花”的原则来控制洒水量。整平碾压：用履带式推土机稳压一遍，在利用压路机初压，然后人工配合平地机整形、找平。整平后，先用振动压路机碾压一遍，在用三轮压路机1/2错轴碾压3—4遍成型，碾压要当天成活，以避免含水量的过大变化。接缝处理：同日施工的两个工作段的衔接处，应采用搭接方式，前一段拌和整形后，留5—10米不进行碾压，后一段施工时与前一段留下来未压部分一起再进行拌和，然后一起碾压成型。养生：将成型的石灰土洒水养生7天，在养生期间，除水车外，禁止一切车辆通行。5、水泥混凝土路面⑴施工准备工作： 首先对基层进行质量检查：基层的几何尺寸、路拱、平整度和压实度，测量放出路面中线、边线及接缝线，并在路旁设置临时水准点，以便在施工过程中复核路面标高。(2)安装模板混凝土板按一个车道宽度3.5m为一块路面板宽度来铺筑，因此板两边的模板正好沿车道线安装。边模采用钢模，高度与混凝土板厚度相等。模板顶面高度用水平仪校准，内侧涂刷肥皂液或废机油以便拆模。接缝位则在安装好的模板上做出标记。(3)混凝土的制备本项工程拟采用商品混凝土，施工前必须核对混凝土所用原材料是否与配合比相符，施工中要严格计量。(4)混凝土料的运输用商品混凝土罐车进行现场运输.(5)混凝土的摊铺①混凝土摊铺前，应对模板的间隔、高度、润滑、支撑稳定情况和基层的平整、湿润情况、以及钢筋的位置和传力杆装置等进行全面的检查。② 混凝土混合料运送车辆到达摊铺地点后，一般直接倒入安装好的侧模路槽内，并用人工找补均匀，如混合料有离析现象，则用铁铲翻拌均匀。摊铺时不得抛撒，用方铲扣铲法撒铺，以保持混合料的均匀性。松铺高度由试验确定，以路面高程符合设计为准。混合料摊铺到一半厚度时，整平后用插入式振捣器振捣一遍，然后继续加铺。③在一个规定连续浇注的区域内，浇注施工过程不得中断，也不得因拌合料干涩而加水。(6)混凝土的振捣①摊铺好的混凝土混合料，应迅即用平板振捣器和插入式振捣器均匀的振捣。平板振捣器的有效深度一般为22cm左右。不采用真空脱水工艺施工时，宜采用2.2kW的平板振捣器与插入式振捣器；插入式振捣器主要用于振捣面板的边角部、窨井、进水口附近，以及安设钢筋的部位，施工中宜选用频率6000次/min以上的振捣器。②振捣混凝土混合料时首先应用插入式振捣器在模板边缘角隅等平板振捣器振捣不到之处振一次（如面板厚度大于22cm，则需用插入式振捣器全面顺序插振一次），同一位置不宜少于20S。插入式振捣器移动间距不宜大于其作用半径的0.5倍，并应避免碰撞模板和钢筋。分二次摊铺的，振捣上层混凝土混合料时，插入式振捣器应插入下层混凝土混合料5cm，上层混凝土混合料的振捣必须在下层混凝土拌和物初凝之前完成。其次，再用平板振捣器全面振捣。振捣时应重叠10-20cm。同一位置振捣时，当水灰比小于0.45时，振捣时间不宜少于30S；水灰比大于0.45时，不宜少于15S，以不再冒气泡并泛出水泥浆为准。③ 混凝土在全面振捣后，再用振捣梁进一步拖拉振实并初步整平。振动梁往返拖拉2-3遍，使表面泛浆，并赶出汽泡。振动梁移动的速度要缓慢而均匀，前进速度以1.2-1.5m/min为宜。对不平之处，应及时铺以人工补填找平。补填时应用较细的混合料原浆，严禁用纯砂浆填补，振动梁行进时，不允许中途停留。牵引绳不可过短，以减少振动梁底部的倾斜，振动梁底面要保持平直，当弯曲超过2mm时应调查或更换，下班或不用时，要清洗干净，放在平整处（必要时将振动梁朝下搁放，以使其自行校正平直度），不得暴晒或雨淋。④最后再用平直的滚杠进一步滚揉表面，使表面进一步提浆并调匀。如发现混凝土表面与拱板仍有较大高差，应重新补填找平，重新振滚平整。最后挂线检查平整度，发现不符合之处应进一步处理刮平，直至平整度符合要求为止。接缝处理：施工缝不用接缝板，只在混凝土板顶部放置压缝板条。混凝土凝固后，胀缝和施工缝的压缝板及时拔出，然后灌入填缝料。缩缝的施工采用切缝法。即在混凝土达到设计强度的50-70%时，用切缝机切割成缝，缝宽3-5mm。(7)表面修整人工抹光：用振动梁复振一次能起匀浆、粗平及表层致密作用。用平直的滚杠进一步滚揉表面，使表面进一步提浆并调匀。实践证明，粗抹是决定路面大致平整的关键，因此应在3m直尺检查下进行。通过检查，采取高处多磨、低处补浆（原浆）的方法进行边抹光边找平，用3m直尺纵横检测，保证其平整度不宜大于1cm 。应注意的是抹光进行的方向不同，其效果亦略有不同。顺路方向行进易保证纵向的平整，横路方向行进则纵向平整度效果略逊。精抹：精抹是路面平整度的把关工序。为给精抹创造条件，可在精抹后用包裹铁皮的木搓或小钢轨（或滚杆）对混凝土表面进行拉锯式搓刮，一边横向搓、一边纵向刮移。为避免模板不平或模板接头错位给平整度带来的影响，横向搓刮后还应进行纵向搓刮（搓杆与模板平行），同时要附以3m直尺检查。搓刮前一定要将模板清理干净。搓刮后即可用3m直尺于两侧边部及中间三处紧贴浆面各轻按一下，低凹处不出现压痕或印痕不显，较高处印痕较深，据此进行找补精平。每抹一遍，都得用3m直尺检查，反复多次检查直至平整度满足要求为止。精抹找平应用原浆，不得另拌砂浆，更禁止撒水泥粉，否则不但会发生沁水现象，延长制毛间隔时间，还会因水灰比的不均匀，致使收缩不均匀。在较高温度下，还会出现表面网裂，路面成形通车后表层破皮脱落。刻痕工艺：刻痕是为保持路面的粗糙度，提高路面的抗滑性能，但对路面平整度亦有一定的影响。水泥混凝土在经过刻痕处理后，形成较大的宏观构造深度，但在痕与痕之间仍然存在着未经防滑处理的砂浆平台。它必将影响路面的抗滑效果。为克服这一不足，可采用拉毛刻痕组合工艺，即在混凝土处于塑性状态时，利用拉毛刷将表层进行拉毛处理，待混凝土凝结后再进行刻痕处理。(8)切缝 先用墨线标出切缝位置，再用切缝机切缝，操作时要使切缝机的刀片、指针、导向轮成一直线与切缝黑线重合（最大误差0.5mm）。当切缝深小于30mm时，可直接用7mm厚的金刚石锯片切割，切缝深大于30mm，则可用组合金刚石锯片一次切割成，也可用不同厚度的金刚石锯片分两次完成（第一次用7mm厚刀片切割30mm深，第二次用3-4mm厚的刀片切割至设计深度）。保证切缝质量的关键在于准确掌握切缝时间，过早会导致掉边、掉角、毛边、骨料松动和骨料脱落；过迟则造成混凝土道面开裂，甚至使板块报废。切缝时间与气温的关系比照下表所示办理。(9)拆模混凝土模板的拆除时间仍视气温而定。拆模操作中，要十分注意保护接缝、边角和企口等部位。(10)养生与填缝养生工作在抹面后12h（小时）且混凝土表面已有相当硬度时开始。养生时采用麻袋、锯未或塑料溶液等覆盖混凝土表面，每天洒水2～3次，保持混凝土呈潮湿状态。养生时间视气温而定，一般2～3周。所有接缝的上部都要用填缝料封填。填缝工作在混凝土初步硬结后即进行，待清理畅通的接缝晾干后，再在缝壁涂一薄层沥青，接着将加热成液体的填缝料灌入缝中，灌入的填缝料要略高于混凝土表面。四、项目班子组成 项目部主要岗位职责分项目经理刘宏立项目副经理王尚信机械管理员韩文新工1、项目经理：全面负责本项目部的施工组织管理，对项目工程质量、进度、环境负全面责任，使合同工程竣工后满足合同规定的工期、质量、环保及文明施工的各项要求，执行公司新版二合一《管理手册》及《程序文件》，主持制定公司质量、环境目标，任命生产、技术负责人，确定管理职责和权限，主持落实本项目质量环境计划、施工组织设计、环境管理方案等，明确各部门人员职责分工。负责协调业主、监理等外部联系，负责各项劳务分包管理工作，主持工程竣工及保修期工作，组织工程质量的检查、评定、整改活动，指导有关人员做好结算工作。 2、项目生产经理：协助分公司经理贯彻实施本项目部进度、质量、环境目标，对项目工程质量、进度和安全负管理责任，负责施工现场质量、环境管理方案的具体实施。协助分公司经理进行项目部人力资源、机械设备及材料的配备，使施工人员的组合及机械设备的利用达到最佳状态，保证施工工地现场的材料供应。协助项目部各组室解决施工中出现的问题，协调内外关系，确保工程按合同要求完成生产任务，创造经济效益。确保工程按照合同要求的进度严格落实。3、项目总工：对项目施工过程进行总体策划，领导施工过程中的质量及环境控制，使工程质量和环境因素处于受控状态。对本组室的测量、质检、环保人员进行监督检查，确保各项工作处于有效运转。按照本标段具体工程情况，编制具体可操作的施工组织设计、项目质量计划等施工指导性文件。1）、负责技术文件、施工规范、质量标准及施工作业指导书的贯彻执行，提出改进工程质量的技术措施和目标。2）、合理策划施工工地的环境保护计划，贯彻落实环境管理方案各项内容，监督检查环境管理方案的落实情况，协助生产经理加强对环境因素的测量和监控。对整理出来的环境监测数据进行统计分析，确定环境管理重点，保证环境的持续改进。3）、负责技术文件资料的整理，管理内部及外来文件，根据设计图纸组织施工员、测量员、质控员等有关人员进行学习，并组织设计交底和测量交桩工作。负责测量复测工作，组织项目部施工、测量、质检、统计等部门负责人进行图纸会审工作，并填写“图纸会审记录”；邀请设计、监理、甲方、施工等部门共同参加举行设计交底工作，并及时填写“设计交底记录”。 4）、负责施工组织设计、项目质量计划、特殊作业指导书的编制工作。5）、依据合同要求编写季度、月、旬作业计划，并进行检查，根据工程计划编制设备、材料需要及进场计划。6）、工程完工后，主持工程竣工资料的编制工作，协助建设单位做好工程的备案验收工作，并组织竣工资料的交付、归档。1.2.4、质检员：负责对本项目部工程施工原材料的试验、检验工作，负责工程施工过程中的质量工过程中对工序进行预检、隐检，监督班组进行交接检，专业检查按建委文件的规定，做好现场试验，委托有资质等级合格的实验室进行试验，并做好记录。填写各种检验、试验资料，运用统计、图表及其它相关方法分析质量状况及产生的原因，并向项目总工反馈结果。在项目总工指导下，负责编写随工程进度而必须跟进的工程施工各种资料及资料的整理工作。参与工程竣工验收工作，参与竣工资料的整理、装订及送交工作。1.2.5 、施工员：在生产经理的领导下，负责对所安排任务施工人员的综合调配管理，协助项目生产经理协调生产、材料供应、工力部署等管理工作，对现场存在的质量问题及安全隐患及时采取有效措施，对重大质量事故和不合格品及时上报，根据要求及时组织整改。参与制定工程项目施工方案及质量、安全保证措施。坚持深入施工第一线付诸实施。善于发现和处理现场出现的各种问题，强化成本意识，降低消耗。协助项目总工做好图纸会审、设计交底工作，按照施工组织设计的规定，编写技术交底单并下发给施工队组织实施。按照建委文件要求，收集、整理技术交底单和安全交底单。编写施工日志，对工程每日进度及实际发生事项进行详细记载。1.2.6、测量员：根据施工组织设计和施工进度安排，布设测量控制图，编制项目施工测量计划；负责做好控制测量工作,经常对测量标志进行检查复核，确保测量标志位置正确。发现测量标志变位，应及时向上级技术主管报告并补放正确标志；根据图纸和规范要求，做好施工放样工作，对关键部位采取一种方法测量，多种方法复核的观测程序，做好书面记录报监理签认并存档；实行现场测量交底签认制度，负责向施工人员提供全面、准确的测量数据，并将交底记录存档；负责测量内业资料的编制，报经理审批并存档；配合有关部门搞好工程竣工测量工作，为竣工提供所需测量数据资料；根据测量仪器保管定期保养校核规定，建立仪器设备管理台帐，定期对测量仪器进行校核，以保证测量仪器的准确性；及时填写测量交底单，复核记录，妥善保管测量资料。1.2.7 、材料员：根据实际情况及时编制材料计划，并报项目经理签字审批，实施采购；负责各种原始凭证、计量凭证、核算凭证、质量证明书等资料管理，并负责向生产经理反馈不合格品信息；随时掌握施工点材料消耗的节超情况，并及时向项目经理提供分析资料；按照有关规定，负责进场材料的验收、贮存、包装、防护、标识和发放，并保存相关记录；严格按发料凭证办理领料手续，凡规定消耗定额的主要材料，要限额用量，不超出所承包的物资数量。按交旧领新规定办理领料；负责搞好施工现场材料管理，按质量标准和上料计划对到场材料进行验收、办理领料手续，监督施工人员搞好合理使用，避免材料的丢失和浪费；库存物资要定期盘点，做到日清月结，帐、卡、物、资金四项相符。负责根据材料到货验收单和相应的手续对进场材料登记入账，并保证其及时准确。机械名称单位数量备注挖掘机台2推土机台4压路机台3旋耕机台2装载机台2自卸汽车辆5平板振动器台2条形振动梁台2磨光机台1路面切割机台1刮平机台2混凝土罐车台5水车辆2五、拟投入本工程的主要施工机械设备 六、劳动力计划安排根据本工程实际情况，按照专业、高效选择施工队伍参与工程施工原则，整个工程拟安排道路专业施工队一个，为按期、优质完成施工任务，准备充足的施工工力，合理的人员结构，并按照施工进度计划及时进入施工现场，参与工程施工。工种按工程施工阶段投入劳动力情况测量工6人电工2人木工8人砼工20人瓦工20人壮工30人机械维修工3人工程机械司机30人其他10人 七、安全文明施工措施（一）安全生产及措施1、安全目标：执行新的《建筑施工安全检查标准》，安全达标优良。2、安全保证措施（1）本工程所有进场人员，全部进行三级安全教育，组织学习安全法规，操作规程；实行标准化挂牌作业，作业人员配戴胸卡，非作业人员和未受现场教育的作业人员不得配证进场。（2）保证现场各种安全标识、安全制度、操作规程、安全宣传措施齐全完善。（3）所有用电采用三相五线制，即TX-S用电系统，各种用电设备均采用标准的金属配电箱、配电柜，并采用“一机、一闸、一保护”安全措施。（4）临时用电线路采用标准地埋电缆，敷设至各配电箱。（5）安全帽、安全带，安全网是保证施工安全的“三宝”，要正确使用并经常检查，有效降低轻伤事故频率。（6）电工、机械工、架子工等事关安全的特殊工程，必须持证上岗，严禁无证操作。（7）严格遵守安全操作规程，狠抓措施落实。安全帽、安全带、安全网、安全栏杆、漏电保护器等安全防护设施配足、配齐、安全可靠，做到无防护不生产、不安全不验收。（二）文明施工措施： 为保证本工程安全、优质、文明施工，争创省级文明工地。特采取如下文明施工措施：1、做好文明施工的宣传工作，营造安全生产、文明施工的气氛。首先在施工区域内饰以彩灯，醒目地显示名称和本公司徽标。大幅宣传标语。树立文明施工企业形象，实施标准化管理，加强文明施工的宣传教育实施封闭管理，统一施工标志，凡本工程施工人员均配戴胸卡，质安员配黄色胸卡，其它人员配戴绿色胸卡，并统一安全帽型号和颜色。做到现场道路畅通，排水通畅，无积水。严格控制噪音作业时间，砼浇筑需连续作业时，应向附近村民提前申请，并出示安民告示，求得周围居民谅解。2、散装材料如水泥、白灰、粉煤灰等采用容器化和库内存放，并在运输和存放时采取（防雨布）遮盖措施，防止扬尘和遗洒。现场组织专业清洁队，设专人负责，定时清扫。3、成立以项目党支部书记为首的现场治保机构，健全现场保卫制度，门卫制度，消防制度，搞好村民关系，做到施工不扰民。 八、施工进度计划及保证措施施工进度计划表（详见附表）本工程施工工期为50天。为保证工期目标顺利实现，根据本公司装备情况和本工程特点，特制定如下工期保证措施：1、经济措施从项目经理至一线操作工人，均实行责任承包，目标明确，层层分解，重奖重罚，保证按期完成任务。执行《劳动法》规定，节假日不休息，实行二至三倍工资，充分调动施工人员的积极性。我公司将此工程列入本公司重点工程，保证资金，专款专用，接受建设主体监督。2、技术措施充分发挥我公司技术装备优势，尽可能多地利用机械化施工，高效率的机械化施工是缩短工期的重要保证：如土方机械开挖，机械运输；砼的泵送工艺和自动上料系统；采用大功率的搅拌机械。3、组织措施（1）发挥计划管理龙头的优势，以总工期限和主要控制点为工期目标，采取倒排期计划法，编制二级计划并随时调整月、旬施工计划，确保计划下达及时，步步落实到位。（2）积极同建设方，设计单位及监理单位密切配合，建立每周生产例会，及时解决施工中存在的各种问题，做到大事处理迅速，小事处理不过夜。 （3）加强设备与材料的管理工作，提前计划设备与材料用量，及时供应，对机械设备要严格维修保养，保证机械运行良好。（4）建立以项目经理为首的本工程项目组织保证体系，实行项目经理负责制，项目部分工明确，层层把关，确保工程如期完成。九、质量保证措施1、质量目标执行公司“质量兴企，科技先导、信守合同、业主满意”的质量方针。保证本工程达到预定工程标准。2、质量保证措施：根据本工程的特点和质量等级要求，我公司特采取如下质量保证措施：（1）工程中标后即开工之前，由项目经理按照工程质量目标，总体质量控制措施，资源和活动顺序；提供质量保证和质量管理依据。（2）由主任工程师现场负责工程技术和工程质量管理，建立完善的质量保证体系，实行目标管理和质量“一票否决权“制度，做好质量预控，确保工程达到预期质量目标。（3）实行严格的验收制度，做好现场的各项验收工作。凡隐蔽工程不经自检合格和建设单位验收合格签字，决不进行下道工序施工。验收评定执行《现行市政工程质量检验评定标准》。（4）原材料的采购进场必须有合格证，并坚持原材料的材质复验制度，从根本上（材质）保证工程质量，凡未经专职质量检验和质量验收，即不合格材料一律不能进场。 （5）所有分项工程在施工前，必须由现场技术人员进行技术交底，依据作业指导书进行施工。关键部位、特殊工艺由项目部主任工程师编制特殊技术措施，报总工批准后方可实施。（6）砼、砂浆在拌制时，严格按照施工配合比配料、过磅、计量，搅拌过程要严格控制水灰比（W/C）、坍落度，根据施工季节和气温变化调整外加剂使用量。（7）认真熟悉和研究图纸，明确施工工艺、方法，严格按规范和质量标准要求进行操作、检查、认真做好技术复核工作，实施双控管理，在本工程的施工中，定位放线、标高抄测、都要由技术人员进行技术复核，做到技术问题万无一失。（8）真诚接受建设单位，监理单位，政府监督部门对工程质量的监督检查，对提出意见立即整改，尽量做到“问题不过夜”，并经复查合格后方可进行下一工序。（9）根据工程进度情况，及时编制本工程的雨期施工措施和专项施工技术措施。（10）做好成品保护工作，现场的任何产品在交付使用之前，我方都有义务保护使其不受损坏，交付使用后定期做好回访与保修，严格执行我公司《防护与支付程序》。（11）实行项目经理负责制，项目经理对工程质量负终身责任。 目录一、编制依据二、施工平面布置三、主要技术措施四、项目班子组成五、拟投入本工程的主要施工机械设备六、劳动力计划安排七、安全文明施工措施八、施工进度计划及保证措施九、质量保证措施'
