路面施工组织设计

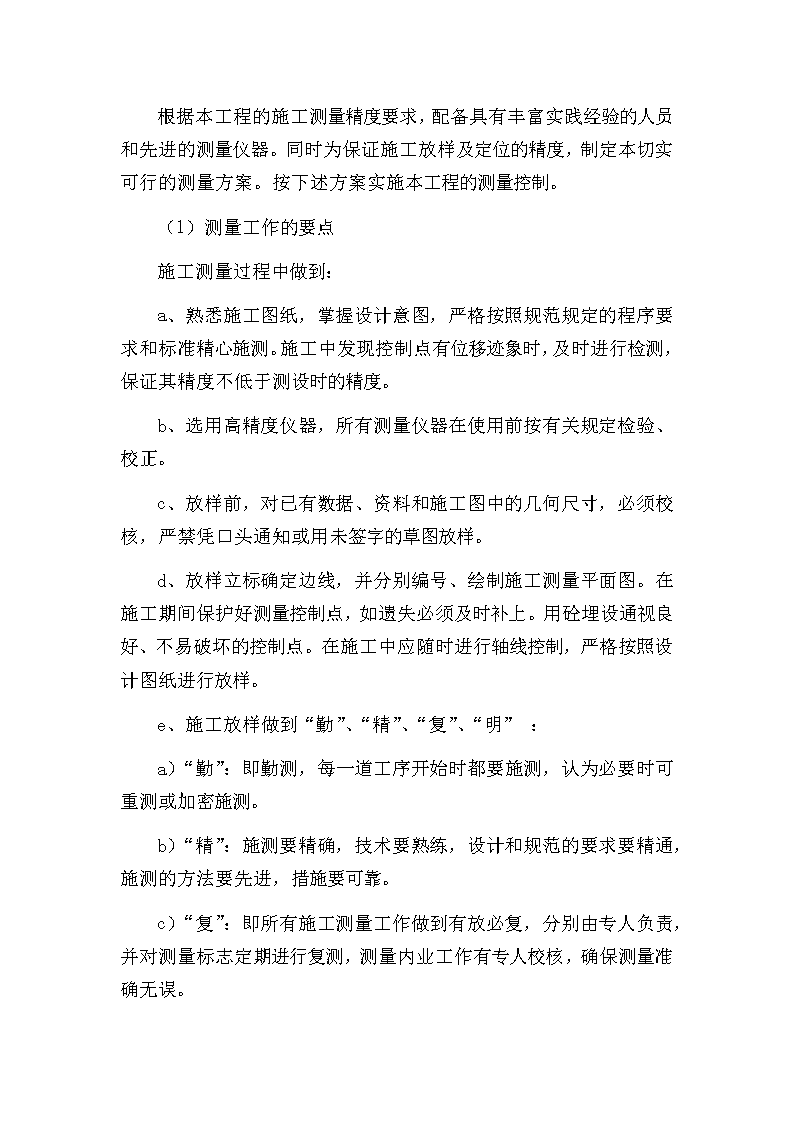

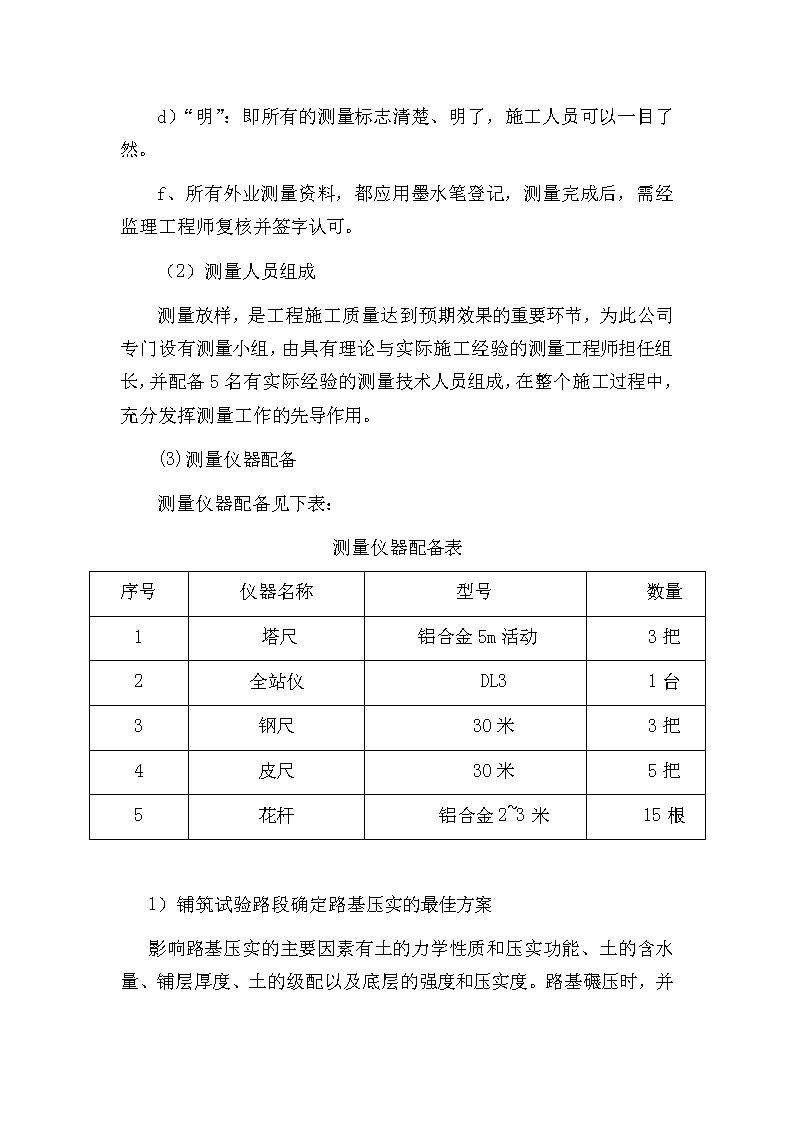

'根据本工程的施工测量精度要求，配备具有丰富实践经验的人员和先进的测量仪器。同时为保证施工放样及定位的精度，制定本切实可行的测量方案。按下述方案实施本工程的测量控制。（1）测量工作的要点施工测量过程中做到：a、熟悉施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。施工中发现控制点有位移迹象时，及时进行检测，保证其精度不低于测设时的精度。b、选用高精度仪器，所有测量仪器在使用前按有关规定检验、校正。c、放样前，对已有数据、资料和施工图中的几何尺寸，必须校核，严禁凭口头通知或用未签字的草图放样。d、放样立标确定边线，并分别编号、绘制施工测量平面图。在施工期间保护好测量控制点，如遗失必须及时补上。用砼埋设通视良好、不易破坏的控制点。在施工中应随时进行轴线控制，严格按照设计图纸进行放样。e、施工放样做到“勤”、“精”、“复”、“明”：a）“勤”：即勤测，每一道工序开始时都要施测，认为必要时可重测或加密施测。b）“精”：施测要精确，技术要熟练，设计和规范的要求要精通，施测的方法要先进，措施要可靠。c）“复”：即所有施工测量工作做到有放必复，分别由专人负责，并对测量标志定期进行复测，测量内业工作有专人校核，确保测量准确无误。 d）“明”：即所有的测量标志清楚、明了，施工人员可以一目了然。f、所有外业测量资料，都应用墨水笔登记，测量完成后，需经监理工程师复核并签字认可。（2）测量人员组成测量放样，是工程施工质量达到预期效果的重要环节，为此公司专门设有测量小组，由具有理论与实际施工经验的测量工程师担任组长，并配备5名有实际经验的测量技术人员组成，在整个施工过程中，充分发挥测量工作的先导作用。(3)测量仪器配备测量仪器配备见下表：测量仪器配备表序号仪器名称型号数量1塔尺铝合金5m活动3把2全站仪DL31台3钢尺30米3把4皮尺30米5把5花杆铝合金2~3米15根1）铺筑试验路段确定路基压实的最佳方案 影响路基压实的主要因素有土的力学性质和压实功能、土的含水量、铺层厚度、土的级配以及底层的强度和压实度。路基碾压时，并不是这些因素独立起作用，而是这些因素共同起作用。因此进行路基施工时，应用不同的施工方案做试验路段，从中选出路基压实的最佳方案。铺筑试验段需制订试验方案，其目的是在给定压路机的情况下，找出达到压实标准的最经济的铺层厚度和碾压次数。确切地说，就是寻求铺层厚度与碾压次数之比的极大值。试验路段位置应选择在地质条件、断面形式均具有代表性的地段，路段长度不宜小于100cm。具体实施可以按以下步骤进行。a、取代表性土样做重型击实试验，确定土的最佳含水量ω和最大干密度ρdmax，并绘制干密度与含水量的关系曲线。b、根据土的干密度与含水量关系曲线控制土的含水量ω。砂性土需碾压次数少，粘性土需碾压次数多。光轮压路机碾压次数较高，轮胎式压路机次之，振动式压路机和夯击机次数最少。通过试验段的铺筑及有关数据的检测，写出试验报告，最后确定土的适宜铺筑厚度、所需压实遍数及填土的实际含水量，以利施工中掌握控制。c、根据土壤性质，选择确定压实机械土壤的性质不同，有效的压实机械也不同。正常情况下，碾压砂性土采用振动压路机效果最好，夯击式压路机次之，光轮压路机最差；碾压粘性土采用捣实式和夯击式最好，振动式稍差。各种压路机都有其特点，可以根据土质情况合理选用。对于路基填土压实采用振动压路机或35～50t轮胎压路机进行。d、压实施工通过上述的准备工作，在确定了所采用的压实机械、需要的压实遍数、最佳含水最后，对路基进行压实施工。 碾压前，检查土的含水量是否合适，如果不合适，不要急于碾压，而是要采取处理措施，过湿就摊铺晾晒，过干则撒水润湿。开始时宜用慢速，最大速度不宜超过4km/h；碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头对振动压路机一般重叠0.4～0.5m，对三轮压路机一般重叠后轮宽的1/2，前后相邻两区段（碾压区段之前的平整预压区段与其后的检验区段）宜纵向重叠1.0～1.5m。应达到无漏压、无死角，确保碾压均匀。采用振动压路机碾压时，第一遍不振动静压，然后先慢后快，由弱振至强振。运载车辆运行中，合理安排行车路线，充分利用大型车辆对路基的压实作用。大型车辆轴载大，对路基具有压实作用，但是长时间在同一路线上行驶，会导致过度碾压，形成车撤，反而对路基有害。因此，施工时尽量让车辆在路基全幅宽度内分开行驶。水泥砼面层质量检验标准检查项目规定值或允许偏差检查方法频率弯拉强度在合格标准之内板厚度代表值-52处/200m极值-10平整度σ（mm）1.52.5平整度仪，连续检测1次/100mIRI(m/km)2.54.2最大间隙h(mm)5每处用三米直尺连续量10次,每次取最大间隙2处/200m抗滑构造深度（mm）0.80.6砂铺法1处/200m 相邻板高差(mm)23抽量，每条胀缝2点2条/200m纵、横缝顺直度（mm）10纵缝20m拉线，横缝沿板宽拉线4处/200m4条/200m中线平面偏位（mm）20经纬仪4点/200m路面宽度（mm）±20抽量4处/200m纵横高程（mm）±10±15水准仪4处/200m横坡（%）±0.15±0.25水准仪4处/200m5)面层施工a、轨道及模板的安装在轨道和模板的安装前，先要完成基层检验与整修等的准备工作，然后进行轨道及模板的安装。准确的设置模板是保证混凝土路面摊铺作业连续进行的重要因素，机械化施工采用的刚制模板，长度约为3m，摊铺机行走轨道安装在模板外侧，尽量避免模板顶面兼做摊铺机行走轨道的形式，轨道用固定螺丝及垫板牢固的固定在模板上。安装模板前，先对轨道和模板进行检查和校正。安装模板时，用红外仪、水准仪严格控制轨道及模板的平面位置、高程，并检测其顶面平整度和侧边垂直度等。经检查无误后，将轨道模板用“T”形道钉牢固地安装在基层上，将固定好的模板底部孔隙用砂浆填塞密实。施工过程中，应经常检查模板的变形情况，承受摊铺机最大轮荷载时，其中部的最大挠度应不小于6mm。b、传力杆设置 当两侧模板安装好后，即在需要设置传力杆的胀缝或缩缝位置上设置传力杆。混凝土板连续浇筑时，一般是在嵌缝板上预留圆孔以便传力杆穿过，嵌缝板上面设木制或铁制压缝条，其旁再放一块胀缝模板，按传力杆位置和间距，在胀缝模板下部挖成倒U形槽，使传力杆由此通过。传力杆的两端固定在钢筋支架上，支架脚插入基层内。c、混凝土拌和及运输a)混凝土拌和拌和设备是摊铺机主要配套设备，并选用双卧轴、配有高精度进料装置的拌和楼，其拌和能力一般应大于摊铺机需要量的10~15%。b)运输设备运输分进料与出料两部分，若料场与拌和设备集中在一起，则无进料问题，否则采用自卸汽车等作为进料部分运输车辆；出料部分运输设备尽量采用混凝土搅拌车。如无条件，也可采用自卸汽车代替。c)混凝土拌和计量要准确，控制投料顺序和搅拌时间。搅拌时间与选用机型、投料顺序、每次搅量、稠度等因素相关，最好根据试验决定投料顺序，以最短的时间搅拌出均质的混凝土来。搅拌第一次混凝土，因鼓内会粘附一部分砂浆，而影响混凝土的配合比，因此，在正式搅拌前，可先用1/3的混凝土或适量砂浆搅拌，将其排出后在按规定的配合比搅拌混凝土。搅拌作业完成后，应及时清洗搅拌机内部以保持其清洁。d)混凝土运输机械化施工时，混凝土运输以自卸汽车和搅拌机为主，一般情况下，坍落度大于5cm时，用搅拌车运输。从开始搅拌到浇筑的时间，用自卸汽车运输时必须不超过1h，用搅拌车运输时不超过1。5h。若在夏天铺筑路面时，宜采用缓凝剂。 e)卸料混凝土运到铺筑路面处，可由自卸汽车将料直接卸在铺筑位置c、混凝土的铺筑当运送混合料的车辆运达摊铺地点后，一般直接倒向安装好侧模的路槽内，并用人工找平均匀。要注意防止离析现象。摊铺时应考虑混凝土震捣后的沉降量，虚高可高出设计厚度约10%左右，使震实后的面层标高同设计相符。当摊铺或震捣混合料时，不要碰撞模板和传力杆，以避免其移动变位。摊铺机施工前，要对机器进行调试。先根据混凝土的配合比，作50m左右的试验段，以熟悉掌握摊铺机的操作规律。摊铺工序的关键是要将摊铺机的底面（刮板等）调整到准确的松铺厚度。为了保证路面横坡度，分料器、刮板等在横坡高的一侧控制高度应稍加大。同时要注意摊铺机前必须保持有5-15cm的混凝土堆料，以提供摊铺范围内足够的找平料。震捣工序是保证混凝土内在质量的关键，为使混凝土震捣密实和均匀，应根据坍落度大小调节震动梁的振动频率和摊铺机的工作速度。一般情况下，当坍落度为为1~5cm时，振动频率调节50~100hz，摊铺机工作速度为0.8~1.5m/min。当坍落度小于3cm时，除摊铺机工作速度为0.8m/min外，还要用插入式震捣器对靠近模板、接缝、角隅处50cm范围内进行预震捣。摊铺机的搓拉式修光、整平梁与混凝土的密贴程度影响到提浆厚度和平整精度，根据经验，提浆厚度控制在3~5mm左右来调节整平梁与混凝土的密贴程度,效果比较理想。如一次达不到要求，可将机器倒回再次进行修整。e、筑做接缝 a)胀缝：胀缝应与路中心线垂直，缝必须垂直，缝隙宽度应一致，缝中不得连浆。先浇筑胀缝一侧混凝土，取去胀缝模板后，再浇筑另一侧混凝土，钢筋支架浇在混凝土内。在混凝土震捣后，先抽动一下，而后最迟在终凝前将压缝板条抽出。抽出时为确保两侧混凝土不被扰动，可用木板条压住两侧混凝土，然后轻轻抽出压缝条，在用铁模板将两侧混凝土抹平整。缝隙上浇灌填缝料，留在缝隙下部的嵌缝板是用沥青浸制的软木板或油毛毡等材料制成。b)横向缩缝（假缝）：在混凝土捣实整平后，利用震捣梁将“T”形震动刀准确地按缩缝位置震出一条槽，随后将铁制压缝板放入，并用原浆修平槽边。当混凝土收浆抹面后，再轻轻取出压缝条，并用专用抹子修整缝缘。这种做法要求谨慎操作，以免混凝土结构受到扰动和接缝边缘出现不平整（错台）。c)纵缝：筑做企口式纵缝，模板内壁做成凸榫状。拆模后，混凝土板侧面即形成凹槽。需设置拉杆时，模板在相应位置处要钻成圆孔，以便拉杆穿入。浇筑另一侧混凝土前，应先在凹槽壁上涂抹沥青。f、表面整修与防滑措施混凝土终凝前必须用人工或机械抹平其表面。在一般情况下，面层表面仅需粗光即可，抹面结束后，有时再用拖光带横向轻轻拖拉几次。为保证行车安全，混凝土表面应具有粗糙抗滑的表面。最普通的做法在未结硬的混凝土表面塑压成槽，或压入坚硬的石屑来抗滑。g、养护为防止混凝土中水分蒸发过速而产生缩裂，并保证水泥水化过程的胜利进行，混凝土应及时养生。采用塑料薄膜或养护剂养生，当混凝土表面不见浮水，用手指压无痕迹时，即均匀喷洒塑料溶液，形成透水的薄膜粘附在其表面，从而阻止混凝土中水分的蒸发，保证混凝土的水化作用。h、灌注嵌缝料 混凝土板养护期满后，缝槽应及时填缝，在填缝前必须保持缝内清洁，可用空气压缝机将缝槽内清理干净，保持混凝土干燥。采用灌入式填缝施工时，灌注深度宜为3~4cm，下部可填入多孔柔性衬底。嵌缝料的灌注高度，夏天宜与板面平。施工时，应保持路面美观洁净，不使接缝的外部沾上嵌缝料，灌注填缝料之前，可沿缝涂石粉或铺一条纸加以防护。5、冬雨季施工技术措施1）按照施工组织设计要求要认真落实雨季施工项目的施工组织措施。根据施工网络计划要求和施工图预算的材料分析，编制建筑材料及冬施构配件的需用量计划，确定物资运输方案，组织物资按计划进场验收标识和保管。a、施工场地排水：雨季应对施工现场及构件堆放基地应根据地形对场地排水系统进行疏通以保证水流通畅。b、施工道路：路基应碾压坚实，并做好路拱，道路两旁设排水沟，保证雨后通行。c、机电设备的电闸箱要采取防雨、防潮等措施，并应安装接地保护装置。d、材料保护：怕雨淋的材料要采取防雨措施，可放入棚内或屋内，要垫高并应通风，进场水泥应防潮以免结块，降低标号，门窗应放置在坚实的地面上。e、劳动保护工地职工遵循作业制度，劳逸结合，保证充足的茶水供应，预备防中署、中毒的急救药品，做好卫生知识宣传，减少疾病，提高劳动效率。2）冬雨期施工技术措施a、 及时与气象部门取得联系，根据旬、周、日报安排作业内容，混凝土施工要尽量避开雨雪天，因雨雪而停工时，混凝土表面要按施工缝处理。当雨天施工混凝土时，在浇筑过程中必须有防护措施，对混凝土结构进行遮掩，防止水泥浆流失影响强度，应减少坍落度。b、雨后骨料含水率增大，要及时调整混凝土配合比。c、构件堆放处支座必须坚固，雨后变形的支座不得堆放构件，经处理后才能重新使用。d、下雨时不得进行土方回填；雨季施工时，基坑四周应做成围堰，施工范围内必须有排水沟并配备排水泵，防止外部雨水流入基坑内，扰动地基，如有可能，在雨季前完成回填土。雨季应时刻监视基坑坡度，并根据降雨量情况，适当修整边坡，或进行加固。e、雨季施工中，钢脚手架必须有可靠的接地措施；施工用电源箱必须设置防雨棚；焊接二次线接头必须包裹严密，以防漏电伤人；所有施工电气设备必须配备漏电保护器。f、冬季严格按照季节施工的技术组织措施施工，确保工程连续进行。'
