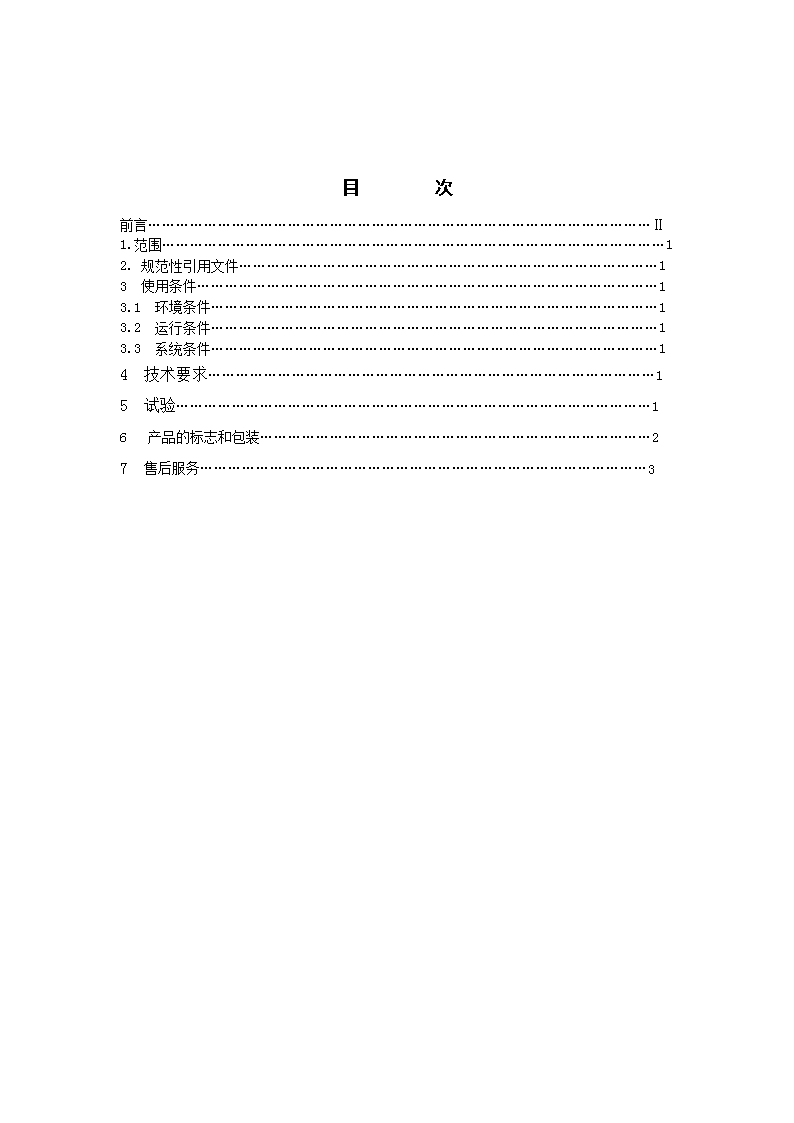

'目次 前言………………………………………………………………………………………………Ⅱ1.范围………………………………………………………………………………………………12.规范性引用文件………………………………………………………………………………13使用条件………………………………………………………………………………………13.1环境条件……………………………………………………………………………………13.2运行条件……………………………………………………………………………………13.3系统条件……………………………………………………………………………………14技术要求……………………………………………………………………………………15试验…………………………………………………………………………………………16产品的标志和包装…………………………………………………………………………27售后服务……………………………………………………………………………………3
前言为规范吉林省电力有限公司配电网设备、材料的技术要求,保证入网产品的先进、可靠、安全,依据国家及行业有关规定、规程、标准等,结合吉林省电力有限公司设备运行经验,特制定本标准。本标准由吉林省电力有限公司提出并归口。本标准主要起草单位:吉林省电力有限公司生产部本标准主要起草人:张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静

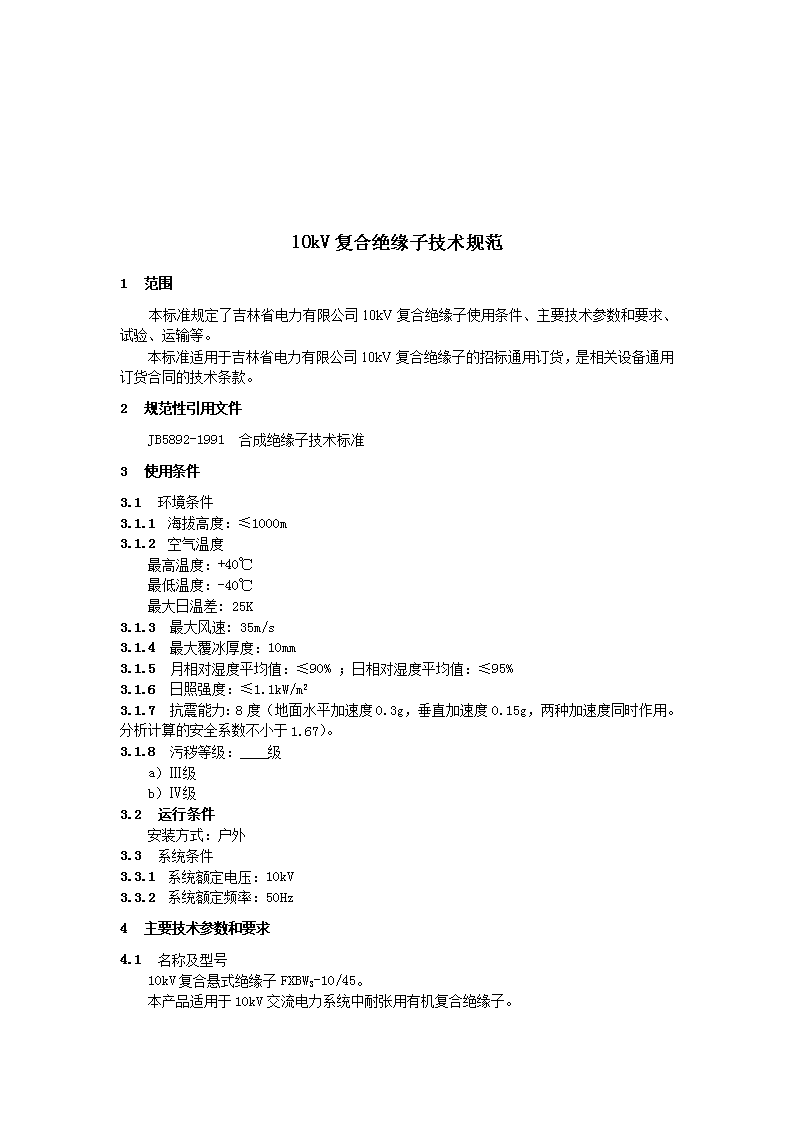

10kV复合绝缘子技术规范1范围本标准规定了吉林省电力有限公司10kV复合绝缘子使用条件、主要技术参数和要求、试验、运输等。本标准适用于吉林省电力有限公司10kV复合绝缘子的招标通用订货,是相关设备通用订货合同的技术条款。2规范性引用文件JB5892-1991合成绝缘子技术标准3使用条件3.1环境条件3.1.1海拔高度:≤1000m3.1.2空气温度最高温度:+40℃最低温度:-40℃最大日温差:25K3.1.3最大风速:35m/s3.1.4最大覆冰厚度:10mm3.1.5月相对湿度平均值:≤90%;日相对湿度平均值:≤95%3.1.6日照强度:≤1.1kW/m23.1.7抗震能力:8度(地面水平加速度0.3g,垂直加速度0.15g,两种加速度同时作用。分析计算的安全系数不小于1.67)。3.1.8污秽等级:级a)Ⅲ级b)Ⅳ级3.2运行条件安装方式:户外3.3系统条件3.3.1系统额定电压:10kV3.3.2系统额定频率:50Hz4主要技术参数和要求4.1名称及型号10kV复合悬式绝缘子FXBW3-10/45。本产品适用于10kV交流电力系统中耐张用有机复合绝缘子。
1.1结构绝缘子至少由两种聚合物绝缘材料构成:一般由芯棒和伞套所构成,并带有端部附件。1.2一般技术要求1.2.1绝缘子应按本标准以及按规定程序批准的技术文件和图样制造。1.2.2绝缘子端部附件锌层应符合GB5958的规定。其连接结构如采用球窝和槽型时,连接结构尺寸应符合GB4056的规定,锁紧销应符合GB11031的规定,且与绝缘子成套供应。1.2.3绝缘子的芯棒与端部附件不应有明显的歪斜,并建立“标样”进行对照检查。1.2.4绝缘子用伞套应作用不低于GB6553所规定的TMA4.5级,最大电蚀深度不超过2.5mm的绝缘材料(其材料的阻燃性和扯断强度指标待定)。1.2.5绝缘子的芯棒应能满足下列试验要求:a)耐受时间为15min的渗透试验。b)耐受时间为100h的水扩散试验。1.2.6绝缘子应能耐受10s拉伸负荷试验而不损坏,其试验负荷为额定机械负荷的50%。1.2.7绝缘子应能耐受1min额定机械负荷试验而不损坏。1.2.8绝缘子应能耐受96h的70%额定机构负荷试验而不损坏。1.2.9绝缘子应进行工频耐受电压试验,而不发生击穿和闪络。1.2.10绝缘子应进行正、负极性各5次的陡波冲击电压试验。1.2.11自交货之日(即制造厂发出提货通知之日)起二年内,在遵守本标准和按规定程序批准的运输、保管、安装规定的条件下,如果用户发现绝缘子不符合本标准时,制造厂必须无偿地给予更换。2试验2.1绝缘子应按下列顺序进行端部附件连接区及界面试验。a)工频于闪络试验;b)突然卸载试验:绝缘子应在周围空气温度-20~-25℃条件下,耐受5次突然卸载试验而不损坏,其拉伸负荷为30%的额定机械负荷。注:在特殊条件下需要采用更低温度,可由供需双方协议。c)热机试验:绝缘子应能耐受4次24h温度机械循环试验而不损坏,其温度变化范围为-35±5℃~+50±5℃,施加拉伸负荷为额定机械负荷为50%。d)42h水煮试验:绝缘子应在本项试验完成后的48h之内,按下列顺序进行e到g项试验。e)外观试验:不允许有开裂和脱落现象。f)陡波冲击试验:经受正、负极性各25次冲击而不击穿。g)工频电压试验。2.2绝缘子应能耐受1000h伞套起痕和电蚀试验。2.3绝缘子应能耐受机械强度-时间试验。2.4绝缘子耐污特性由供需双方协议商定,其试验方法参照采用GB4585.2的规定。2.5绝缘子除应符合本标准规范要求外,其它特性应符合相应产品标准的规定,包括如下特性项目:a)雷电全波冲击耐受电压;b)工频一分钟湿耐受电压;3质量保证和管理3.1
卖方应保证其提供的设备及其附件是全新的,采用的是优质材料和先进工艺,均应符合合同规定的质量、规格和性能。卖方应保证设备及其组件经过正确安装、正确操作和保养,在其寿命内运行良好,卖方应承诺设备的寿命不小于30年。由于卖方设计、材料或工艺的原因造成的缺陷和故障,在合理的期限内卖方应免费修理或更换有缺陷的零部件或整机。1.1合同设备的质保期为现场验收合格投入运行后起算,质保期为12个月;开关本体部分质保期为20年。1.2在质保期内的质量问题,卖方应负责免费尽快更换,并赔偿相应损失。同时设备的质保期将延长至重新投运后6个月。1.3卖方应对合同设备生产的全过程严格按质量保证体系执行。1.4卖方应指定负责本工程的项目经理,负责协调卖方在工程全过程的各项工作,如:工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。2技术服务、设计联络2.1技术服务2.1.1卖方应派出合格的有经验的技术人员对合同设备的安装、调试和现场试验等进行技术服务、指导。并对安装的正确性负责。2.1.2卖方必须在设备加工之前向买方提供开闭所基础外形图和技术要求。2.1.3设备的安装时间和条件由买方根据现场施工的实际工作进展确定,并提前通知和商得卖方同意。2.1.4卖方的技术人员应对买方人员详细的解释技术文件、图纸、运行和维护等方面的有关问题,解答和解决买方在合同范围内提出的问题。卖方的技术人员有义务在现场对运行和维护人员进行培训。2.2设计联络2.2.1根据工程需要可以召开设计联络会或采用其他方式解决设计及制造中的问题。2.2.2设计联络会应有记录。2.2.3卖方提供的设备及附件的规格、数量有变化时,应及时书面提供给买方。3在卖方工厂的检验、监造3.1在设备制造过程中,买方有权派员到卖方对设备进行检验、监造和参加卖方的工厂试验,卖方应积极配合。3.2在检验、监造过程中,如发现任何不符合本规范书要求时,卖方都必须及时更换,由此引起的任何费用都应由卖方承担。3.3卖方应在工厂试验前15日,通知买方。买方将通知卖方并派员参加卖方的工厂试验.3.4若买方不派员参加卖方的工厂试验,卖方应在收到买方和技术监督部门的通知后,或买方未按时派员参加的情况下,自行组织试验。4包装、运输和贮存4.1设备制造完成并通过试验后应及时包装,否则应得到切实的保护,确保其不受污损。4.2所用部件经妥善包装或装箱后,在运输过程中应采取其它防护措施,以免散失损坏或被盗。4.3在包装箱外应标明买方的订货号、发货号。4.4各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。4.5包装箱上应有明显的包装储运图示标志(按GB191)。4.6整体产品或分别运输的部件都要适合运输和装载的要求。4.7随产品提供的技术资料应完整无缺,提供份额符合GB11032的要求。'
