路基工程施工技术交底002强夯试验段

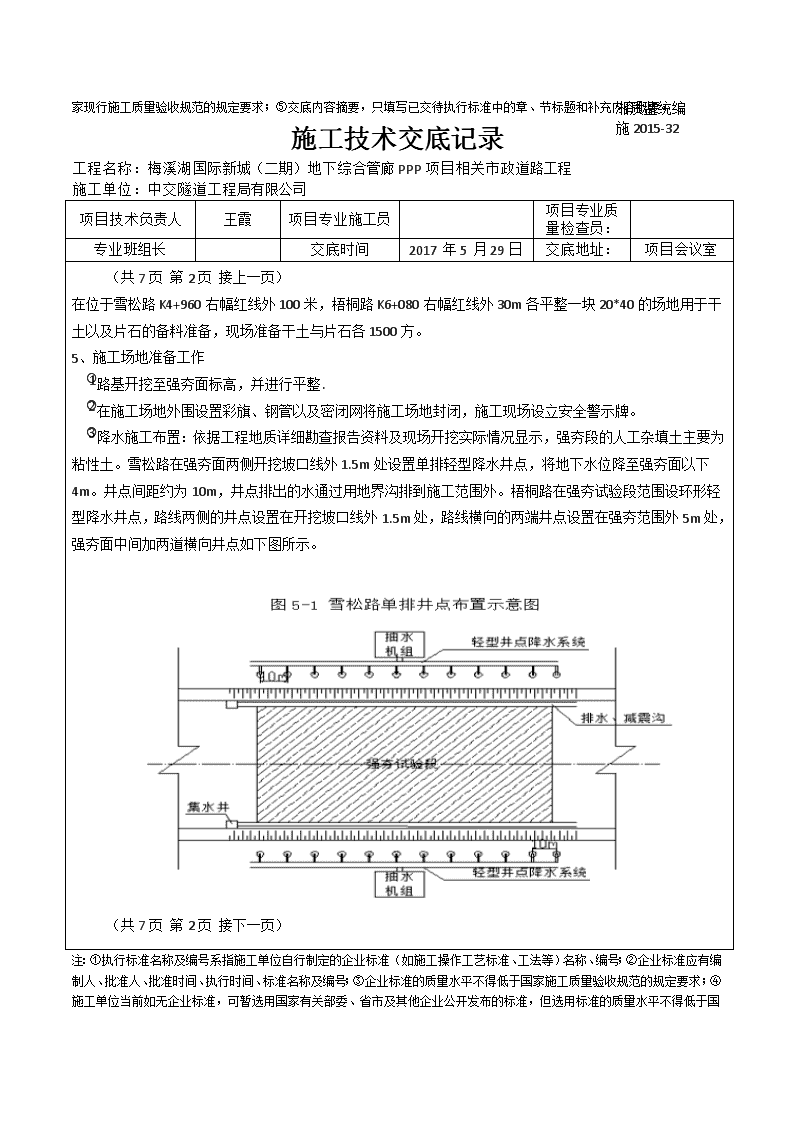

'湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室交底内容1、交底分部（子分部）、分项工程名称：强夯试验段施工雪松路K5+000-K5+100、梧桐路K6+150-K6+2502、交底执行标准名称及编号：建筑地基处理规范3、交底内容摘要：一、施工准备1、设备准备夯锤：可用钢板制作外壳，内部焊接骨架后灌注混泥土制成。夯锤底部采用圆形，并设2-4个排气孔，孔径为250mm。起重机械：选用50吨履带式起重机，以满足夯锤起吊重量和提升高度，并设安全装置，防止夯击时臂杆后仰。自动脱钩装置：要求有足够的强度，起吊是不产生滑钩，脱钩灵活，能保持夯锤平稳下落，挂钩方便迅速。铲车、挖掘机:用作回填、整平夯坑和做地锚用。检测设备：土工常规试验仪器。测量仪器：全站仪，水准仪。降水设备：高压水泵、高压胶管、凿孔冲击管、抽水机组、连接管、总管、滤管、井点管2、劳动力准备强夯施工过程中，基本上都是机械作业为主，杂工辅助。因此对劳动力需求不是很大。单机单班劳动力如下：起重机司机一名，起重挂钩工一名，测量、记录人员3名，现场管理人员一名。3、技术准备研究工程地质报告，画强夯平面布置图，并在图上对夯点编号。对现场施工人员进行技术交底，专业工进行短期专业培训。进行测量交底，准备现场强夯测量记录表格。4、材料准备（共7页第1页接下一页） 注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第2页接上一页）在位于雪松路K4+960右幅红线外100米，梧桐路K6+080右幅红线外30m各平整一块20*40的场地用于干土以及片石的备料准备，现场准备干土与片石各1500方。5、施工场地准备工作路基开挖至强夯面标高，并进行平整.在施工场地外围设置彩旗、钢管以及密闭网将施工场地封闭，施工现场设立安全警示牌。降水施工布置：依据工程地质详细勘查报告资料及现场开挖实际情况显示，强夯段的人工杂填土主要为粘性土。雪松路在强夯面两侧开挖坡口线外1.5m处设置单排轻型降水井点，将地下水位降至强夯面以下4m。井点间距约为10m，井点排出的水通过用地界沟排到施工范围外。梧桐路在强夯试验段范围设环形轻型降水井点，路线两侧的井点设置在开挖坡口线外1.5m处，路线横向的两端井点设置在强夯范围外5m处，强夯面中间加两道横向井点如下图所示。（共7页第2页接下一页） 注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第3页接上一页）（共7页第3页接下一页）注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。 湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第4页接上一页）临时用电线路布置：雪松路的井点降水所需用电从预制场的临时用电接入，路线左侧的降水用电需跨过路基，采用临时开沟埋设过路缆线，并在地面做好标记及安全警示标牌。梧桐路的井点降水所需电从项目部变压器接入，跨过路基部分采用方法同上。二、强夯施工技术指标与参数1、强夯施工参数主夯和副夯夯锤采用锤重18吨，底面直径2.4米，底面面积4.5平方米，锤底静压力为40Kpa。满夯夯锤采用锤重18吨，底面直径2.4米，底面面积4.5平方米，锤底静压力为40Kpa。主夯点提升高度为18米，夯击能为3240KN.m，夯击影响深度11米；副夯提升高度为18米，夯击能为3240KN.m，夯击影响深度11米；满夯提升高度为12米，夯击能为2160KN.m，夯击影响深度9米。（共7页第4页接下一页）注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。 湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第5页接上一页）2、强夯施工技术指标夯击遍数为3遍，分别为主夯、副夯和满夯。第一遍主夯夯距为5米，下一遍副夯点布置在上一遍主夯点的中间，最后一遍是以比较低夯击能进行满夯，彼此重叠搭接1/3。夯击点的夯击数应使土体竖向压缩最大，而侧向位移最小为原则，一般为5-10击。最后两击的夯沉量不应大于50mm。夯机为50吨履带式起重机。路基强夯前先清除强夯范围内垃圾或杂填土至设计标高以下2m。强夯后，路基整体约下沉0.5—1m.每遍强夯时间间隔为两周。点夯平面布置大样图满夯平面布置大样图（共7页第5页接下一页）注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司项目技术负责人王霞项目专业施工员项目专业质 量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第6页接上一页）三、工艺流程强夯施工工艺流程图1、整平场地至起夯面标高，整平后的施工场地平整度、密实度应能承受施工机械的重量，满足施工设备行走、运转和运输的要求。开挖排水沟，在距离路基坡脚线外1m挖一条深2m宽2m，供现场临时排水。2、测量场地高程，按照间隔要求画出点位图，再按照点位图现场布置夯击点。（各夯击点可用红绳绑小石块放置在夯点中心位置或其他明显标志）3、试夯，在试验区域选取20*20m范围内先进行试夯，采用低能级、少击数、多遍夯、先轻后重的原则进行施工，单击击能从400KN/m逐渐增大，达到设计的夯击能以及夯沉值后确定夯击的基本参数。4、夯机就位，用自动脱钩装置卡住吊绳，使重锤在起吊18米后能自动松开，自由下落。如出现吸锤现象及时用挖掘机挖出，并上报监理、业主以及设计单位现场确定回填材料种类、深度后进行回填，再进行强夯施工。5、夯击前测量原地面标高，每击一次都记录本次夯击后的高程，并计算沉降差。测量人员应距离夯击点50米以外，防止溅石飞出造成伤害，同时保证夯击时水准仪夯击震动影响较小。除记录高程外，一个点夯击完成后还应观察周边土的隆起状况，若隆起较大应及时分析原因，调整夯击参数。6、夯机从路基一端边夯边退，以免夯坑回填不及时影响夯机移动。重锤起吊要缓慢平稳，不要晃动过大，以免发生施工安全事故。挂钩工及测量立尺人员必须远离或站在吊机背后一定距离后方可起吊重锤，重锤下落过程中严禁人员靠近，应待落锤后进行操作。7、第一遍夯击完成后，采用推土机平整压实，待间隔两周后进行放线，布设夯击点，夯机就位，按上述要求进行第二遍、第三遍强夯，间隔时间为两周。8、主夯完成后，夯击面平整度较差，表面松散，需进行满夯进行找平、密实。满夯要求基本相同，每点只夯一击，满夯完成后再进行整平，压路机碾压表面。9、按照监理、业主以及设计单位要求对试验段进行逐层检测，根据检测结果进行总结。（共7页第6页接下一页）注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。湘质监统编施2015-32施工技术交底记录工程名称：梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程施工单位：中交隧道工程局有限公司 项目技术负责人王霞项目专业施工员项目专业质量检查员：专业班组长交底时间2017年5月29日交底地址：项目会议室（共7页第7页接上一页）四、施工过程质量控制与监测施工过程中安排专人负责下列质量检验和检测工作：施工过程中的检测项目按下表的规定执行。施工质量检验和监测项目序号检查项目允许偏差检测方法1夯锤落距mm+300钢索设标志2锤重kg+100称重3夯击遍数及顺序3，主、副、满计数法4夯点间距mm+500钢尺量5夯击范围至边坡坡脚线钢尺量6前后两遍间隙时间2周7夯击击数5—10计数法8最后两击平均夯沉量mm不大于50水准仪五、检测强夯施工全部完成后按监理、业主以及设计单位要求对试验区域按400m2/1的频率进行承载力检测，如表面检测有困难时可按测点分层开挖检测，检测标准对照下表。承载力要求表路面以下深度（cm）承载力（kpa）检测方法0～200（路面结构除外）≥150重型动力触探200～500≥120重型动力触探500～700≥100重型动力触探700以下≥80重型动力触探（以下为空白）注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。会议签到表 工程名称梅溪湖国际新城（二期）地下综合管廊PPP项目相关市政道路工程会议主题强夯试验段施工技术交底会议时间2017年05月29日地点施工现场会议室参加人员签名姓名联系电话姓名联系电话'
