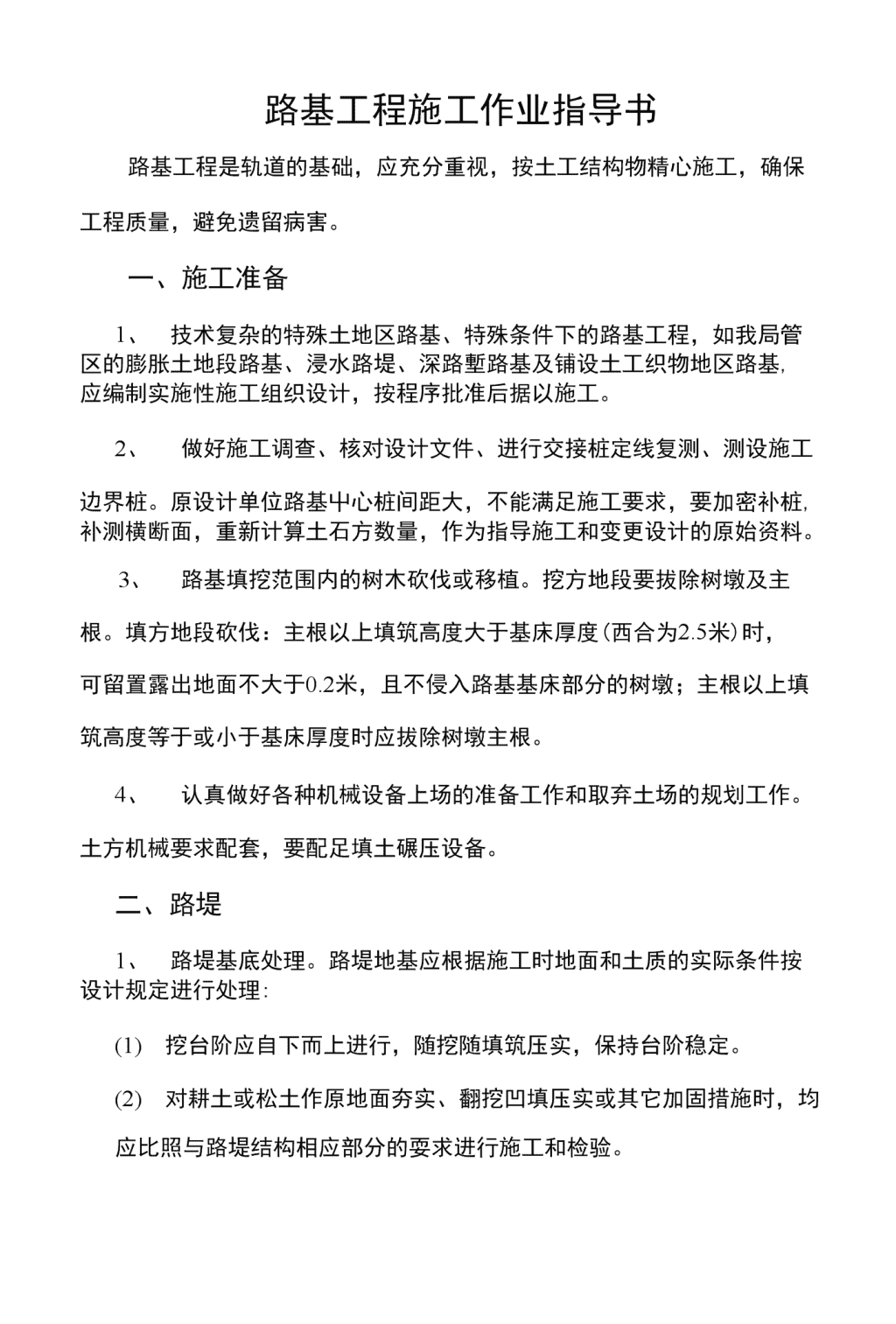

【精品】路基工程施工作业指导书

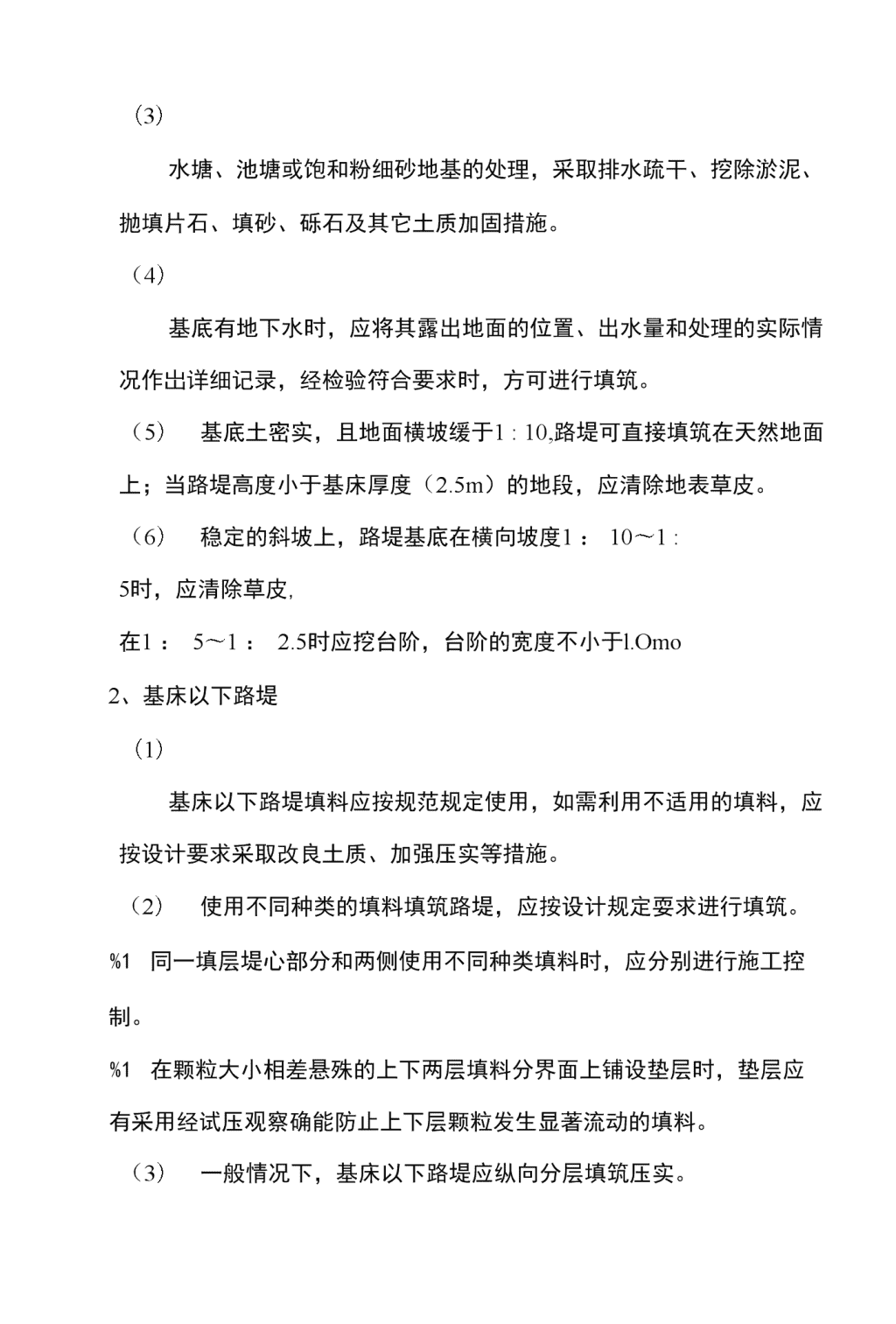

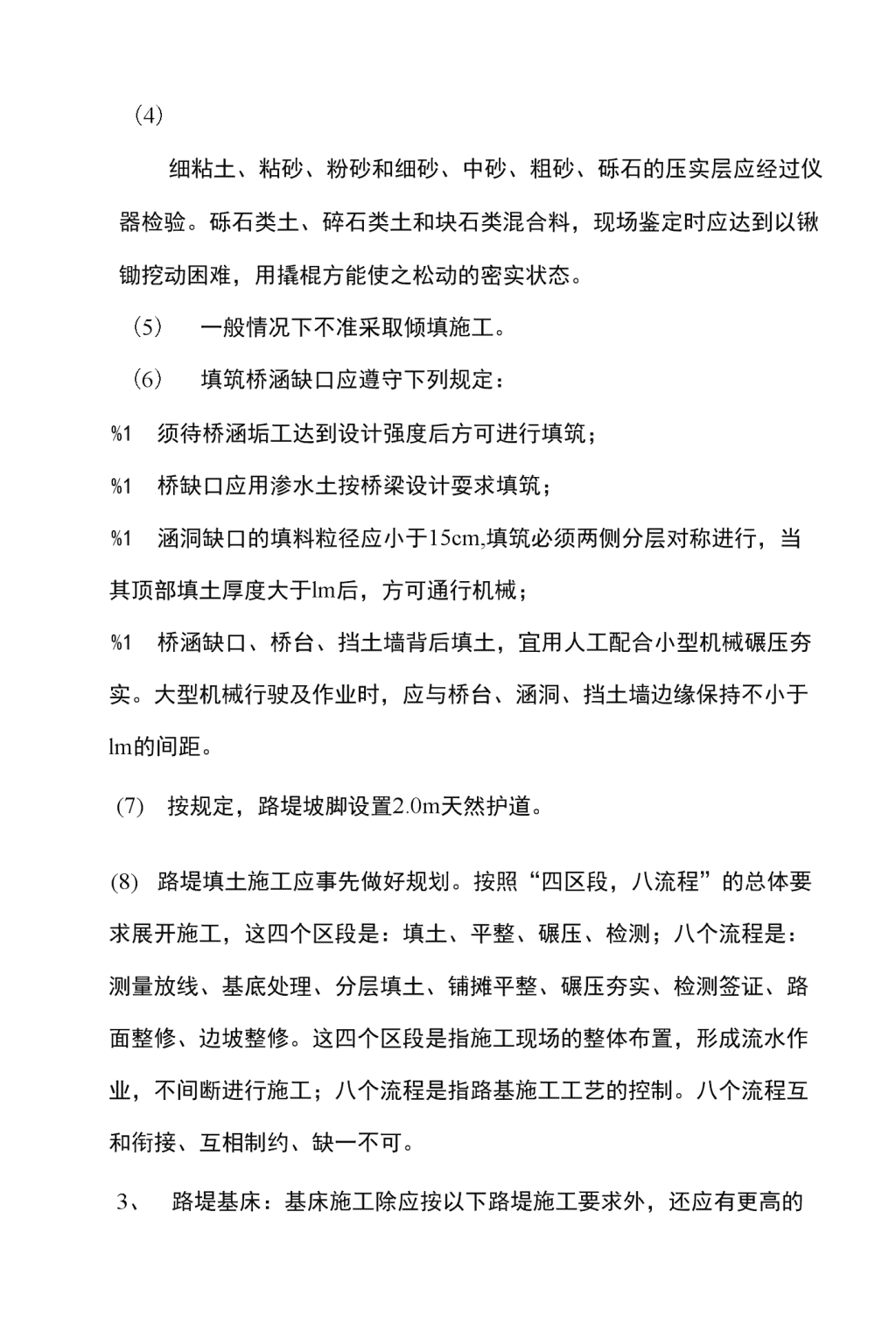

'路基工程施工作业指导书路基工程是轨道的基础，应充分重视，按土工结构物精心施工，确保工程质量，避免遗留病害。一、施工准备1、技术复杂的特殊土地区路基、特殊条件下的路基工程，如我局管区的膨胀土地段路基、浸水路堤、深路塹路基及铺设土工织物地区路基,应编制实施性施工组织设计，按程序批准后据以施工。2、做好施工调查、核对设计文件、进行交接桩定线复测、测设施工边界桩。原设计单位路基屮心桩间距大，不能满足施工要求，要加密补桩,补测横断面，重新计算土石方数量，作为指导施工和变更设计的原始资料。3、路基填挖范围内的树木砍伐或移植。挖方地段要拔除树墩及主根。填方地段砍伐：主根以上填筑高度大于基床厚度(西合为2.5米)时，可留置露出地面不大于0.2米，且不侵入路基基床部分的树墩；主根以上填筑高度等于或小于基床厚度时应拔除树墩主根。4、认真做好各种机械设备上场的准备工作和取弃土场的规划工作。土方机械要求配套，要配足填土碾压设备。二、路堤1、路堤基底处理。路堤地基应根据施工时地面和土质的实际条件按设计规定进行处理:(1)挖台阶应自下而上进行，随挖随填筑压实，保持台阶稳定。(2)对耕土或松土作原地面夯实、翻挖凹填压实或其它加固措施时，均应比照与路堤结构相应部分的耍求进行施工和检验。 （3）水塘、池塘或饱和粉细砂地基的处理，采取排水疏干、挖除淤泥、抛填片石、填砂、砾石及其它土质加固措施。（4）基底有地下水时，应将其露出地面的位置、出水量和处理的实际情况作岀详细记录，经检验符合要求时，方可进行填筑。（5）基底土密实，且地面横坡缓于1:10,路堤可直接填筑在天然地面上；当路堤高度小于基床厚度（2.5m）的地段，应清除地表草皮。（6）稳定的斜坡上，路堤基底在横向坡度1：10〜1:5时，应清除草皮,在1：5〜1：2.5时应挖台阶，台阶的宽度不小于l.Omo2、基床以下路堤（1）基床以下路堤填料应按规范规定使用，如需利用不适用的填料，应按设计要求采取改良土质、加强压实等措施。（2）使用不同种类的填料填筑路堤，应按设计规定耍求进行填筑。%1同一填层堤心部分和两侧使用不同种类填料时，应分别进行施工控制。%1在颗粒大小相差悬殊的上下两层填料分界面上铺设垫层时，垫层应有采用经试压观察确能防止上下层颗粒发生显著流动的填料。（3）一般情况下，基床以下路堤应纵向分层填筑压实。 （4）细粘土、粘砂、粉砂和细砂、中砂、粗砂、砾石的压实层应经过仪器检验。砾石类土、碎石类土和块石类混合料，现场鉴定时应达到以锹锄挖动困难，用撬棍方能使之松动的密实状态。（5）一般情况下不准采取倾填施工。（6）填筑桥涵缺口应遵守下列规定：%1须待桥涵垢工达到设计强度后方可进行填筑；%1桥缺口应用渗水土按桥梁设计耍求填筑；%1涵洞缺口的填料粒径应小于15cm,填筑必须两侧分层对称进行，当其顶部填土厚度大于lm后，方可通行机械；%1桥涵缺口、桥台、挡土墙背后填土，宜用人工配合小型机械碾压夯实。大型机械行驶及作业时，应与桥台、涵洞、挡土墙边缘保持不小于lm的间距。(7)按规定，路堤坡脚设置2.0m天然护道。(8)路堤填土施工应事先做好规划。按照“四区段，八流程”的总体要求展开施工，这四个区段是：填土、平整、碾压、检测；八个流程是：测量放线、基底处理、分层填土、铺摊平整、碾压夯实、检测签证、路面整修、边坡整修。这四个区段是指施工现场的整体布置，形成流水作业，不间断进行施工；八个流程是指路基施工工艺的控制。八个流程互和衔接、互相制约、缺一不可。3、路堤基床：基床施工除应按以下路堤施工要求外，还应有更高的 要求：(1)本线设计规定基床厚度2.5m,表层0.6m,底层1.9m。基床表层填料中不得含有粒径大于15cm的石块。基床填料使用范围应满足施工规范表321的规定，如需利用表列“不宜”用的填料，应按设计规定采取封闭，改良土质，加强斥实等措施；(2)基床与其以下路堤的分界面和基床底层与表层的分界面均应了以压实、平整，并经检查核对其高程后，再分别按基床构造的规定填筑压实；（3）基床的填筑与压实均应纵向分层进行，严禁倾填施工。（4）路基面应按设计测量放样与基床表层一并填筑压实，要求做到肩棱明显、路拱坡面合度。完成时路基面允许偏差为：%1宽度：路肩边缘到边缘不应小于设计宽度，线路中线点至路肩一侧的宽度允许有±5cm的偏差；%1路肩高程预留沉降后的路肩高程比较，在100m长路基内的个別地段允许有不超过±5cm的误差，但其连续长度不应大于10m；%1平整度：在每100m长路基上，用2.5m长直尺，垂直于线路中线，间距人致均匀地抽测10次，量得的最大凸凹差不应大于15mm；表面整平需补填吋，如补填厚度小于10cm,应将原压实层翻挖至10cm深，再补填压实；（5）有路拱的路基面与无路拱的路基面之间的顺坡，应由有路拱地段 （非渗水土）路肩高程向无路拱地段（渗水土、岩石）路肩高程顺坡,长度为10m。（6）使用掺料填筑的基床，应先将与其底面相接的粘土或粉砂、粘砂填层压实到最大干密度的95%。基床填层宜用总重量12t以上碾压机械压实到要求的密度；（7）西合线为I级铁路路基（预留双线），非渗水土路基面为三角形,单线路拱0.15m,双线路拱高0.2m,底宽等于路基面宽度，曲线加宽时保持三角形，当路基为岩石、渗水土路基吋，路基面做成平面，其路肩高程高于非渗水土路基路肩高程单线0.27m,双线0.31m；(8)不同种类的填料，不准混杂填筑，其上填料为渗水土，其下填料为非渗水土时，则非渗水土顶面做成4%横向排水坡度。4、关于取土(1)路堤填方取土应根据路堤构造和设计要求，按施工地段总的土方调配计划进行布置，不得任意挖取。(2)在路堤两侧的取土坑应符合下列规定：%1坑边到路堤脚间的宽度不应小丁2m(天然护道)；%1取土坑的深度应以不使路堤边坡的延长线落入坑底范围内为限。取土坑兼做排水沟时，其深度应按设计排水系统与桥涵进出口底的高程相适应；%1取土坑底有向外的排水坡、边坡应稳定、土质边坡不陡于1：lo5、预留沉降 (1)填筑路堤应考虑施工中和竣工后路堤本体的压缩与固结，可根据堤高、填料种类及压实条件，并结合地基情况、施工季节及延续时间以及施工观测等具体情况，确定预留沉降量，还应考虑路堤交付铺轨时，线路纵坡及相邻路基或桥台的顺坡连接，适当调整预留沉降量；(2)路堤预留沉降量的取值：%1在地基较坚硬地段或经过压路机碾压基底地段，填筑级配良好、不易风化的块石冃用重型压路机碾压的路堤，预留沉降量可控制在0〜0.5%；%1路堤高度变化在4m以内的地段可按该段堤高的平均值预留沉降量,予留沉落量可控制在1.5—2.0%；%1路堤高度小于20m吋，可按平均堤高的0〜2.5%预留沉降量；%1预留沉降的路堤坡脚位置仍按设计路肩高程测定，其边坡应较设计坡度稍陡施工，以使路基面宽度符合设计。(3)在站场屮不适于预留沉降量的地段，应考虑加强压实以提高填层密度；(4)交付铺轨时，预留沉降加高的路基面应保持平顺，必要时预留沉降高度应做适当调整。路基面的抬高，向邻接的填挖交界或桥台以及预留沉降量较小的地段顺坡递减。递减的纵坡应不大于线路的最大限制坡度+2%o。6、低温施工(1)昼夜平均气温在0°C以下且连续15天时，应按低温施工办理； (1)低温施工的路堤基底在冻结前处理；(2)低温施工宜选用级配良好的渗水料。不得不使用非渗水料时，其含水量宜低于塑限，且采取加强压实措施；(3)基床、边坡面lm以内，桥涵缺口、桥头锥体及位于河床上的路堤，均不得使用冻土填筑；(4)路堤中部掺用冻土填筑时，冻土块不得大于15cm,体积含量不得大于30%,冻土块应均匀散布在填层内，且在其四周填以未冻土；(5)施工地段的积雪在动工前清除，施工时应随挖随运、随填、随压实。已铺土层未压实前，不得中断施工。应保证开挖、运填的时间短于土的冻结吋间；(6)低温施工的路基面和坡面修整工作宜在解冻后进行。7、雨季施工(1)不提倡雨季施工，如不得不在南季施工应做好施工组织设计、合理安排，不要全面铺开；(2)严禁在屮雨或连绵雨天填筑非渗水土的路堤各部填层；(3)雨季施工的每一压实层面均应做好2%〜4%的横坡排水。路堤边坡应随吋保持平整、不留凹坑、收T前必须将铺填的松土压实完毕。三、路堑1、路堑开挖方式应按地形情况、岩层产状、路堑断面及其长度并结合土方调配合理确定。 2、路堑施工应先做好堑顶截、排水，并随时注意检查，开挖区应保持排水系统通畅，并与原有排水系统相适应，排出的水不得危及附近的道路和农田。3、路堑开挖遇有下列情况，应按规定的变更设计处理：(1)设计边坡及基床、路基而所依据的土石种类或岩层结构与实际有明显不符时；(2)因采用新的或特殊的施T方法，需放缓或加陡边坡坡度时；(3)需增设或改变挡土、防护构筑物及加固排水设施时。4、路堑边坡开挖应符合下列要求：(1)坡面平顺，无明显的局部高低，无凸悬危石、浮石、砂堆、杂物；(2)边坡岀现的坑穴、凹槽，应先清除松动岩石，基座凿平一定宽度后再行嵌补，做到嵌体稳固，表面平顺，周边封严；(3)平台台面应有向路基侧沟排水的坡度；(4)设防护的边坡，当防护不能紧跟开挖吋，应暂吋留置一定厚度的保护层，待做防护时再刷坡挖够。5、路堑路基面要平顺、肩棱整齐、路拱坡面合度；爆破时局部缺损的路眉应以浆砌片石修补平整。路堑路基面的允许误差和平整度要求为：(1)宽度：路肩边缘至边缘不应小于设计宽度，线路中心至路肩一侧的宽度允许有±5cm的偏差；(2)路肩高程：在100m长路基内的个别地段允许有不超过±5cm的误差，但其连续长度不应大于10m； (1)平整度：在每100m长路基上，用2.5m长直尺，垂直于线路屮线,间距大致均匀地抽测10次，量得的最大凸凹差不应大于15mm,石质堑底允许有2次超过50mm,但不大于100mm。填补凹坑应采用与路基面土石种类相同的填料并加强压实。6、天沟、侧沟、吊沟、截水沟等应绘出详图，放线施工，并应符合下列要求：(1)沟基稳固，严禁将水沟设在虚砂、弃土上；(2)沟形整齐，纵坡正确，表面平顺，砌筑方法正确，无通缝、无杂物;(3)侧沟、天沟出口不准正对路堤填土，应提前拐出。四、特设路基1、膨胀土路基施工原则，尽量避免雨季施工，集中力量连续快速施工,分段完成，且保证在施工中排水通畅，不岀现积水浸泡工作场地现象。2、膨胀土路堑必须从上到下进行，尽量减少基床暴露时间，基床随开挖随换填，困难时在开挖时预留厚度不小丁0.5m的保护层。3、膨胀土路堑内排水及防护工程及吋施工，保证新露出边坡面封闭稳定。4、膨胀土路堤填筑前要详细了解设计取土场填料的膨胀性，最佳含水率等技术参数，根据现场试验确定合理的摊铺厚度及碾压遍数。5、膨胀土填层应用重型碾圧机械压实，碾压时应严格保持最佳含水量,压实层铺土厚度不宜大于30cm,土块应击碎至块径15cm以下；每填层设3%的横向排水坡；留足路堤加宽值。 6、路基填筑施工中及时整修边坡，保证坡面平顺，避免边坡不平顺，造成积水或汇水冲沟。7、基床加固路堤基床表层采用20cm中粗砂底面加铺一层带膜土工布（两布一膜）封闭，幅宽4m,两侧路肩设干砌片石护肩。安砌路肩石，面石修面，使平砌护肩及外侧达到稳定、平顺、整齐、标准。路堑换填中粗砂60cm近底面10cm处夹铺一层两布一膜不透水土工布。单线幅宽6m,双线幅宽线间距加6m铺底层砂，厚度12cm,摊铺均匀，洒水拍打夯实，拉平土工布达到表面不褶皱现象，纵向搭接0.5m,上坡压下坡，砂垫层和土工布上不允许车辆行走。上层铺砂同底层铺砂工艺。8、基床加固施工顺序为：基床面验收合格一定砌护肩石一铺设带膜土工布一铺设上层中粗砂一上底磴一上面磴。五、几种坡面防护的要求1、边坡植物防护：（1）铺、种植物的坡面应平整、密实、湿润；（2）应进行养护管理，直至植物成长覆盖坡血。耍求成活率达到90%以上；(1)在砌石骨架内喷播植草时，砌体按设计嵌入坡面；(2)路堤边坡铺设土工格栅单向加筋，幅宽3.5m,每层间距60cm,坡面土工网垫撒种草籽护坡。(3)土工网垫采用普通型三层聚乙烯固土网垫，幅宽lm,顺坡面铺设,搭接不少于3cm,搭接部分每隔lm左右采用不短于15cm竹钉垂直固 定网垫。严格按设计要求进行施工。2、干砌片石路堤护坡(含桥头锥体)：(1)基础埋置深度应符合设计要求；(2)护坡厚度符合设计要求，砌体片石纵横向搭叠压缝、间隙塞满、表面平整；(3)设有垫层的护坡要随垫随砌，保证垫层和砌体厚度；(4)要求勾缝的干砌片石护坡，应在路堤沉降已趋稳定后进行；勾缝前应先将松动和变形处修整平齐完好。3、路堑边坡护墙：(1)松动岩石应了清除。局部超挖或I叫陷处应挖成台阶后用与墙身相同的材料砌平；(2)墙基应埋置侧沟底可靠岩层上；(3)墙面及两端面砌筑平顺。墙背与坡面密贴结合，墙顶与边坡间缝隙封闭严实；(4)按设计设好泄水孔。'
