环境影响评价报告公示：kv桔山输变电工程环境影响报告表文号附件kv桔山输变电工环评报告

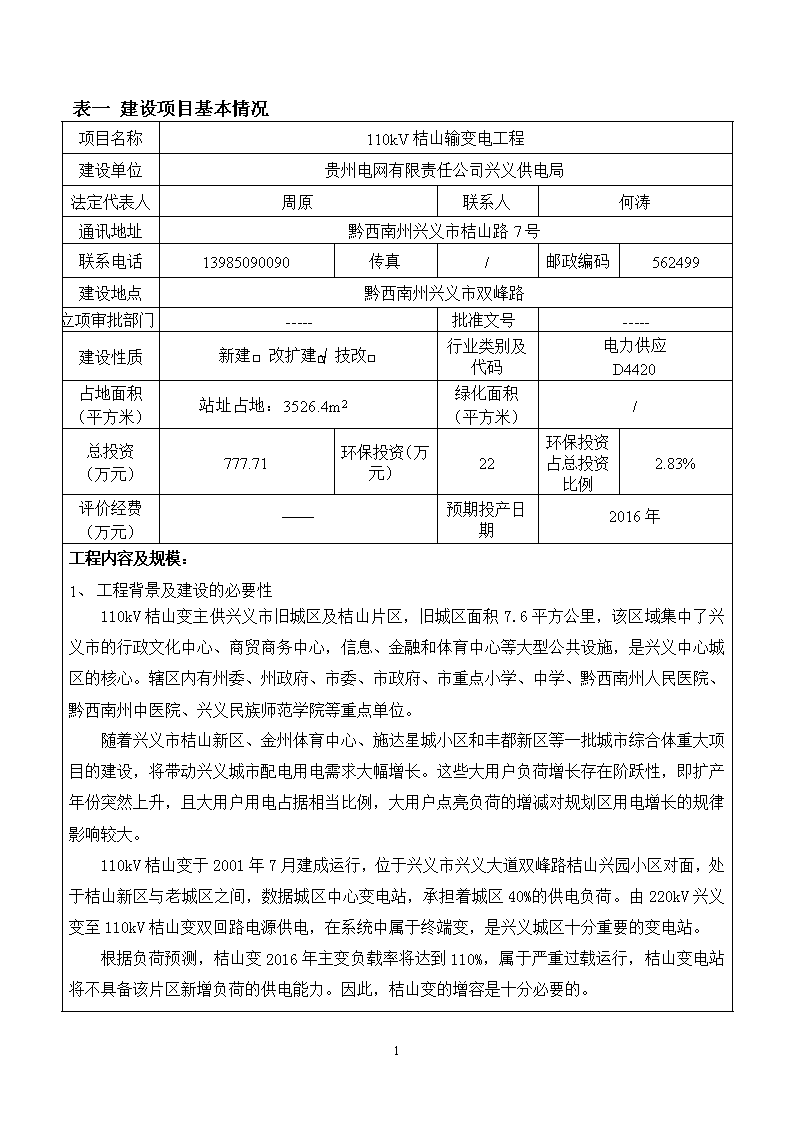

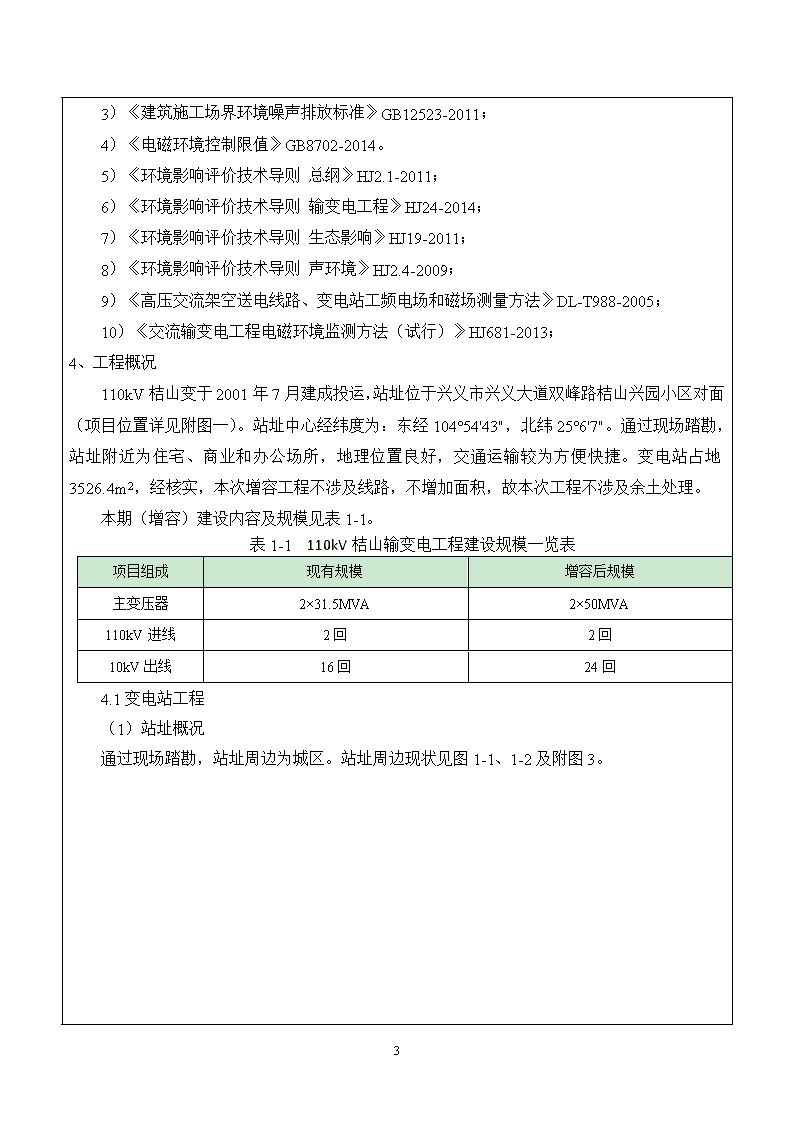

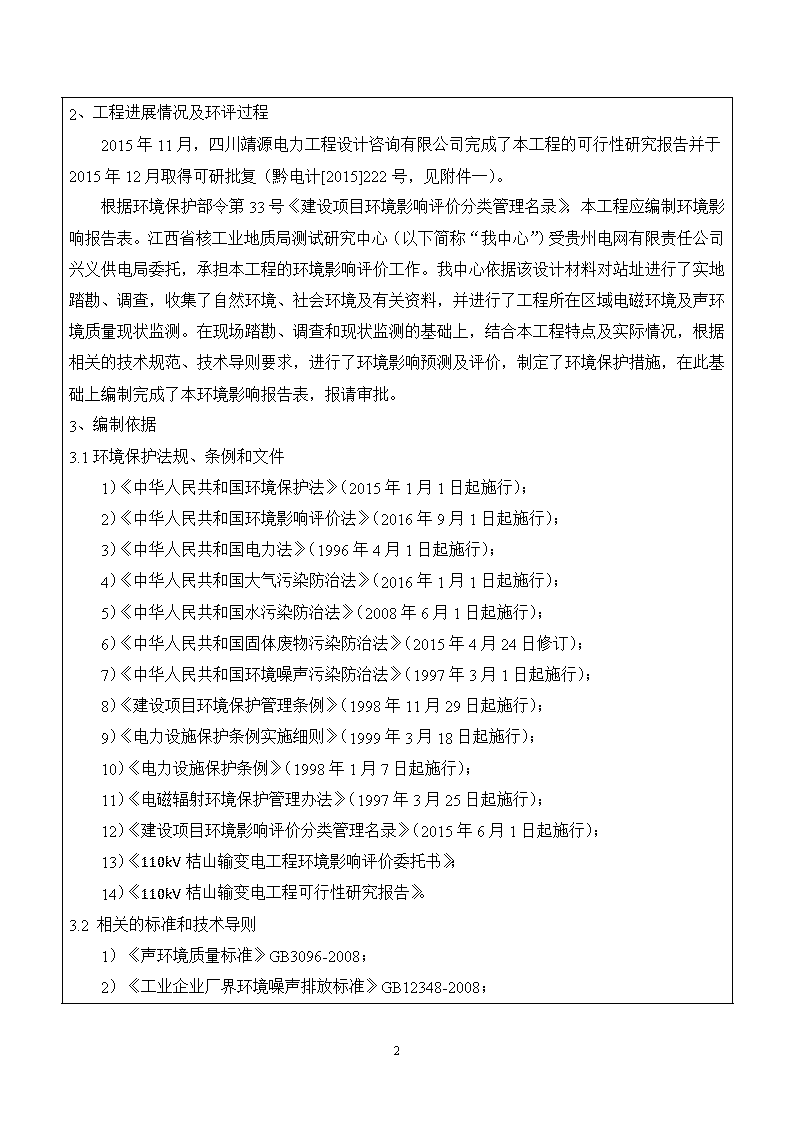

'表一建设项目基本情况项目名称110kV桔山输变电工程建设单位贵州电网有限责任公司兴义供电局法定代表人周原联系人何涛通讯地址黔西南州兴义市桔山路7号联系电话13985090090传真/邮政编码562499建设地点黔西南州兴义市双峰路立项审批部门-----批准文号-----建设性质新建□改扩建技改□行业类别及代码电力供应D4420占地面积（平方米）站址占地：3526.4m2绿化面积（平方米）/总投资（万元）777.71环保投资（万元）22环保投资占总投资比例2.83%评价经费（万元）——预期投产日期2016年工程内容及规模：1、工程背景及建设的必要性110kV桔山变主供兴义市旧城区及桔山片区，旧城区面积7.6平方公里，该区域集中了兴义市的行政文化中心、商贸商务中心，信息、金融和体育中心等大型公共设施，是兴义中心城区的核心。辖区内有州委、州政府、市委、市政府、市重点小学、中学、黔西南州人民医院、黔西南州中医院、兴义民族师范学院等重点单位。随着兴义市桔山新区、金州体育中心、施达星城小区和丰都新区等一批城市综合体重大项目的建设，将带动兴义城市配电用电需求大幅增长。这些大用户负荷增长存在阶跃性，即扩产年份突然上升，且大用户用电占据相当比例，大用户点亮负荷的增减对规划区用电增长的规律影响较大。110kV桔山变于2001年7月建成运行，位于兴义市兴义大道双峰路桔山兴园小区对面，处于桔山新区与老城区之间，数据城区中心变电站，承担着城区40%的供电负荷。由220kV兴义变至110kV桔山变双回路电源供电，在系统中属于终端变，是兴义城区十分重要的变电站。根据负荷预测，桔山变2016年主变负载率将达到110%，属于严重过载运行，桔山变电站将不具备该片区新增负荷的供电能力。因此，桔山变的增容是十分必要的。55 2、工程进展情况及环评过程2015年11月，四川靖源电力工程设计咨询有限公司完成了本工程的可行性研究报告并于2015年12月取得可研批复（黔电计[2015]222号，见附件一）。根据环境保护部令第33号《建设项目环境影响评价分类管理名录》，本工程应编制环境影响报告表。江西省核工业地质局测试研究中心（以下简称“我中心”）受贵州电网有限责任公司兴义供电局委托，承担本工程的环境影响评价工作。我中心依据该设计材料对站址进行了实地踏勘、调查，收集了自然环境、社会环境及有关资料，并进行了工程所在区域电磁环境及声环境质量现状监测。在现场踏勘、调查和现状监测的基础上，结合本工程特点及实际情况，根据相关的技术规范、技术导则要求，进行了环境影响预测及评价，制定了环境保护措施，在此基础上编制完成了本环境影响报告表，报请审批。3、编制依据3.1环境保护法规、条例和文件1）《中华人民共和国环境保护法》（2015年1月1日起施行）；2）《中华人民共和国环境影响评价法》（2016年9月1日起施行）；3）《中华人民共和国电力法》（1996年4月1日起施行）；4）《中华人民共和国大气污染防治法》（2016年1月1日起施行）；5）《中华人民共和国水污染防治法》（2008年6月1日起施行）；6）《中华人民共和国固体废物污染防治法》（2015年4月24日修订）；7）《中华人民共和国环境噪声污染防治法》（1997年3月1日起施行）；8）《建设项目环境保护管理条例》（1998年11月29日起施行）；9）《电力设施保护条例实施细则》（1999年3月18日起施行）；10）《电力设施保护条例》（1998年1月7日起施行）；11）《电磁辐射环境保护管理办法》（1997年3月25日起施行）；12）《建设项目环境影响评价分类管理名录》（2015年6月1日起施行）；13）《110kV桔山输变电工程环境影响评价委托书》；14）《110kV桔山输变电工程可行性研究报告》。3.2相关的标准和技术导则1）《声环境质量标准》GB3096-2008；2）《工业企业厂界环境噪声排放标准》GB12348-2008；55 3）《建筑施工场界环境噪声排放标准》GB12523-2011；4）《电磁环境控制限值》GB8702-2014。5）《环境影响评价技术导则总纲》HJ2.1-2011；6）《环境影响评价技术导则输变电工程》HJ24-2014；7）《环境影响评价技术导则生态影响》HJ19-2011；8）《环境影响评价技术导则声环境》HJ2.4-2009；9）《高压交流架空送电线路、变电站工频电场和磁场测量方法》DL-T988-2005；10）《交流输变电工程电磁环境监测方法（试行）》HJ681-2013；4、工程概况110kV桔山变于2001年7月建成投运，站址位于兴义市兴义大道双峰路桔山兴园小区对面（项目位置详见附图一）。站址中心经纬度为：东经104°54"43"，北纬25°6"7"。通过现场踏勘，站址附近为住宅、商业和办公场所，地理位置良好，交通运输较为方便快捷。变电站占地3526.4m2，经核实，本次增容工程不涉及线路，不增加面积，故本次工程不涉及余土处理。本期（增容）建设内容及规模见表1-1。表1-1110kV桔山输变电工程建设规模一览表项目组成现有规模增容后规模主变压器2×31.5MVA2×50MVA110kV进线2回2回10kV出线16回24回4.1变电站工程（1）站址概况通过现场踏勘，站址周边为城区。站址周边现状见图1-1、1-2及附图3。55 图1-1110kV桔山变现状图1-2110kV桔山变周围情况（四至图）（2）站区及电气总平面布置55 变电站围墙内平面形式呈长方形，长64m、宽55.1m。围墙内用地面积3526.4m2。110kV配电装置位于站区北面，站区中部为变压器“一”字型户外布置。10kV配电装置为一栋独立建筑，统称为综合楼。一楼为10kV配电装置室，二楼为主控室、工具室、休息室、厨房。进站大门布置在站区南面靠东，右侧为警卫室。变电站站内道路宽3.5m，道路形式为城市型，转弯半径7m。站址总平面布置示意图见图1-3及附图2。事故油池图1-3110kV桔山变电气总平面布置示意图（3）变电站主要电气设备本次主变增容工程电气设备依据《导体和电器选择设计技术规定》（DL/T5222-2005）及《国家电网公司110kV～500kV变电站通用设备典型规范》进行选择：表1-2主要电气设备选择表设备名称设备形式主变压器50MVA三相双绕组，油浸式、低损耗、高压侧有载调压变压器。电压比：110±8×1.25%/10.5kV，各侧容量比：100/100MVA，连接组别：YN，d11，阻抗电压百分比：Uk=16%，冷却方式：ONAN（4）配套工程①给排水：本次增容工程，给排水系统沿用原有设备，原有给排水满足本工程增容后要求。②事故油池55 变电站内变压器为了绝缘和冷却的需要，其外壳内充装有变压器油，在发生事故或者检修时有可能引起变压器油泄漏。因此变电站设有一座埋地式事故油池，容积为50m3，并配套建设事故油收集系统，可以满足当设置有油水分离措施的总事故贮油池时，其容量宜按最大一个油箱容量的60%标准的要求。当主变压器事故或检修时，其绝缘油可经事故排油管排入事故油池后，变压器油回收利用，少量废油由专业公司回收，不外排。③消防在站区总平面布置中，设有环形车道，完全能够满足消防及运输要求。综合楼根据国家统一的火灾危险性分类及耐火等级的划分采取了各种消防措施，并保证各主变压器和各建（构）筑物之间有符合规程要求的安全距离。变电站户内、外均按规定设有各种灭火器材，即使发生火灾都能做到尽快灭火，以保证变电站的安全运行。④采暖、通风原设计各配电装置室通风满足本期改建要求，本期不再做排风设施；原有通风采暖满足本工程增容后要求。（5）现有工程“三同时”验收执行情况110kV变电站一期工程已于2001年7月建成投运，当时环评相关规定尚不健全，故未执行相关环评验收手续。表1-3110kV桔山变一期工程执行环评制度及验收情况表项目名称工程环评情况竣工环保验收情况环评批复情况项目建设情况110kV桔山变输变电工程未执行相关环评验收手续未执行相关环评验收手续未执行相关环评验收手续主变规模2×31.5MVA，110kV进线2回，10kV出线16回（6）本期主变增容工程与现有工程环保设施的依托可行性1）事故油池容量的可行性本变电站一期工程已设置了事故油池，事故油池容积为50m3。根据根据可研设计的有关内容，本项目拟增容的主变容量为50MVA，油量18.1吨，20℃是容积为20.22m3，满足《35～110kV变电所设计规范》中4.6.5规定“主变压器等充油电气设备，当单个邮箱的油量在1000kg及以上时，应同时设置贮油坑及总事故油池，其容量分别不小于单台设备油量的20%及最大单台设备油量的60%”的要求。现有油池能满足增容后要求，因此将主变油坑引接至现有事故油池，不进行新建。55 事故油池图1-4110kV桔山变电站事故油池2）生活污水处理的可行性变电站在一期建设设计时将设置化粪池（2m3），用于处理变电站值班人员产生的生活污水，生活污水经化粪池处理后进入市政污水管网。变电站常规值守人员为1人，预计每天产生生活污水1m3。本期工程建设后，将不增加变电站的人员编制，因此，一期建设的化粪池能满足主变增容后站址内的生活污水的处理。3）生活垃圾处理的可行性变电站站址内设置了垃圾桶，用于收集工作人员的产生的生活垃圾，收集后交由环卫部门清理外运。项目增容后，将不增加变电站的人员编制，因此，现有生活垃圾处理设施和方式能满足项目增容后的要求。4）水土保持措施的可行性110kV桔山变对站址内主变附近的空地铺设了石子，其余部分铺设草坪绿化。站内道路均进行了有效的水泥硬化处理，并设置了雨水排放沟渠等，能在一定程度上减少粉尘的产生及防止水土流失和雨水冲刷。5、环保投资本工程总投资777.71万元，本期主变增容工程新增加环保总投资为22万，本期环保投资占本期工程总投资的比例为2.83%。环保投资的具体情况见表1-3。55 表1-3项目环保投资一览表序号项目组成环保措施投资概算（万元）1变电站主变基础垫衬82环境影响评价73竣工环保验收7总计227、工程与政策相符性本工程属于电力建设项目。根据国务院国发[2005]40号“国务院关于发布实施《促进产业结构调整暂行规定》的决定”、国家发展和改革委员会令第9号《产业结构调整指导目录（2011年本）（2013年修正）》，“电网改造与建设”列为“第一类鼓励类”项目，符合国家产业政策。因此，本工程的建设与国家产业政策、兴义市的电网发展规划是相符的。8、工程建设计划根据电力系统要求，本工程预计将于2016年完成投产。55 环境影响评价等级、范围、评价重点和评价因子1、评价等级及范围如下表：表1-4评价等级及范围一览表环境要素判定依据评价等级评价范围电磁环境110kV半户外式变电站。二站边界外30m；生态环境本工程占地位于原厂界范围内，不另外进行征占土地。三站边墙外500m；声环境①建设项目所处的声功能区为2类；②评价范围内敏感目标噪声级增高量3dB(A)以下，且受影响人口数遍变化不大。二站边墙外50m。水环境本期增容工程营运期不产生生产废水，110kV桔山变电站营运期仅值守人员产生少量生活污水，经化粪池处理后进入市政污水管网。不足以进行等级评价，只进行简要分析。/3、评价重点以环境及生态环境现状调查分析为基础，评价重点为施工期及营运期的声环境影响和运营期为工频电场、工频磁场环境影响预测，提出针对性的防护措施。4、评价因子施工期：粉尘、噪声、生态、固体废物、生活污水营运期：工频电场、工频磁场、噪声、生活污水、固体废物55 与本项目有关的原有污染情况及主要环境问题1、与本项目有关的原有污染情况本工程属增容工程，与本项目有关的污染源主要有：声环境：110kV桔山变电站位于兴义市区，附近道路的交通噪声为站址主要现状噪声源。电磁环境：变电站址为兴义市区内，附近为居民区及商业区，通过现场踏勘，站址无其它电磁环境污染源，电磁环境较好。2、与本项目有关的主要环境问题根据现场踏勘和调查，变电站位于兴义市区,北侧为锦湘大酒店，东侧为男健医院、南侧为双峰路，西侧为空地。根据江西省核工业地质局测试研究中心2016年1月23日对本项目环境质量现状监测报告中的有关数据，项目站址周边工频电磁场和声环境等各项监测项目均能满足相应的环境质量标准要求，项目区域环境质量现状良好。主要环境保护目标：本工程站址在可研设计阶段对居民集中居住区进行了有意识的避让，通过现场踏勘，本变电站站址工程评价范围内各环境保护目标与站址相对位置关系见下图。表1-4本项目环境保护目标一览表序号敏感点名称相对方位及距离楼层屋顶特征所在地影响规模（人）1金海批发部北侧4m1F平顶兴义市碧山村约3人2绘艺汽车服务中心北侧4m1F平顶约3人3锦湘大酒店东北侧4m8F平顶约100人4华顺汽车修理厂东侧5m1F平顶约8人5男健医院东侧5m6F平顶约110人6桔山兴园小区一单元东南侧12m6F平顶约40人7桔山兴园小区三单元南侧50m6F平顶约40人8桔山兴园小区五单元南侧11m6F平顶约40人9碧山村三组张成仁家西南侧13m1F平顶约4人10桔山街道残疾人联合会西南侧55m2F平顶约10人11光伦小车修理厂西侧42m2F平顶约20人55 图1-5110kV桔山变周围敏感点情况（四至图）桔山变图1-6变电站与敏感点相对位置关系图：金海批发部桔山变图1-7变电站与敏感点相对位置关系图：绘艺汽车服务中心55 桔山变图1-8变电站与敏感点相对位置关系图：锦湘大酒店桔山变图1-9变电站与敏感点相对位置关系图：华顺汽车修理厂桔山变图1-10变电站与敏感点相对位置关系图：男健医院55 桔山变图1-11变电站与敏感点相对位置关系图：桔山兴园小区一单元桔山变图1-12变电站与敏感点相对位置关系图：桔山兴园小区三单元桔山变图1-13变电站与敏感点相对位置关系图：桔山兴园小区五单元55 桔山变图1-14变电站与敏感点相对位置关系图：碧山村三组张成仁家桔山变图1-15变电站与敏感点相对位置关系图：桔山街道残疾人联合会桔山变图1-16变电站与敏感点相对位置关系图：光伦小车修理厂55 表二原工程环境影响分析主要工程内容及规模现有工程内容及规模见下表表2-1110kV桔山变现有规模一览表名称现有规模最终规模备注主变压器2×31.5MVA2×50MVA三相双绕组自冷有载调压电力变压器110kV进线2回2回户内敞开式设备10kV出线16回24回户内中置式GZS1-12开关柜，双列布置10kV无功补偿4×3600kVar4×4200kVar户外敞开式设备工程环境保护投资明细工程实际总投资6013万元，其中环保投资74万元，环保投资比例1.23％。工程实际环保投资明细见表2-2。表2-2工程实际环保投资明细序号项目组成环保措施投资概算（万元）1变电站施工期临时沉淀池、排水沟9主变变压器油池18主变变压器基础垫衬减振材料，低噪声风机18站内绿化9防火防爆82线路绿化及生态恢复11总计74与项目有关的生态破坏和污染物排放、主要环境问题1施工期工程施工期主要环境影响为变电站和塔基建设施工过程中造成的地表植被破坏和土壤环境质量下降；另外工程占地将对土地利用和市政道路产生一定的影响。2运行期工程运行期的环境影响因素主要包括电磁环境、噪声以及环境风险的影响。（1）电磁环境55 高压电器设备和输电线路在运行时，由于高电压与周围环境存在较大的电位差，会产生工频电场；同时由于高电流将产生较大的磁感应强度；变电站电磁场强度的大小与电压等级、电器设备性能、变电站平面布置、所址地形条件、气象条件等密切相关。输电线路电磁场强度的大小与电压等级、电流大小、导线类型及型号、架线高度、相序排列、气象条件等密切相关。因此，工频电场、电磁场强度是该工程的主要污染因子。（2）声环境变电站噪声主要来自主变压器、电抗器、断路器和屋外配电装置等电器设备和高压母线电晕产生的噪声，其中主要噪声源为主变压器，以中低频为主。但由于110kV主变压器均为冷却油自冷，因此110kV主变压器噪声较小。输电线路一般情况下不会产生噪声，但如果在恶劣天气条件下（如大雨），或者线路运行时间较长而导致导线表明粗糙等情况下，电晕放电会产生一定的噪声。一般来说电晕放电噪声一般发生在雨季，与降雨形成的声压级相比，电晕放电噪声较小。（3）水环境110kV变电站正常运行时，无生产废水，只有产生少量的生活污水，经化粪池处理后排入市政污水管网，不直接排入天然水体。工程运行对周围水环境无影响。（4）固体废弃物变电站运行期产生的固体废弃物主要为少量的生活垃圾。输电线路运行期不产生固体废弃物。（5）环境风险变电站在运行过程中可能引发环境风险事故隐患主要为变压器油外泄。变压器油属危险废物，如不收集会对环境产生影响。线路运行过程中可能引发环境风险事故隐患主要为架线杆塔倒塌，由于电路运行过程中设有保护装置，一旦发生此类事故，将立即自动切断电源，不会对周围环境产生不利影响。倒塌可能对部分农田、植被等造成一定的损害，但可以恢复，因此，工程运行的环境风险较小。环保措施本项目原工程环保措施见下表2-3：55 表2-3110kV桔山变原工程环保措施一览表阶段环保措施效果设计阶段生态影响加强施工期环境管理，落实各项污染防治措施，避免发生噪声、扬尘等扰民现象。注意施工期的生态环境保护，采取有效措施尽可能减少土石方工程量和临时施工用地，架空线路的建设要避免塔基基面大开挖。施工结束后，及时对专门的施工通道进行恢复，对变电站周边及施工沿线土壤、植被及生态环境进行修复。本工程变电站建设未砍伐树木，最大限度的保证了野生动植物生境。线路工程未占用基本农田，最大限度降低了对农业生产的影响电磁污染影响对平行跨导线的相序排列避免同向布置，减少同向母线交叉于相同转角布置；场监测结果表明，变电站围墙外边界四周、监测断面和输电线路监测断面工频电场强度、工频磁感应强度均满足验收标准要求。噪声污染影响进一步优化变电站平面布局，对主变压器合理布局，选用低噪声设备及采取有效的消声降噪措施，确保厂界噪声符合《工业企业厂界环境噪声排放标准》（GB12348-2008）2类要求。同时确保站址周围居民区符合《声环境质量标准》（GB3096-2008）相应功能要求，防止噪声扰民。现场监测结果表明，变电站厂界及输电线路边界环境噪声均满足《工业企业厂界环境噪声排放标准（GB12348-2008）2类标准。施工阶段生态影响1、变电站工程施工尽量集中在变电站内；2、施工区域应砌挡土墙，并进行绿化，以加强水土保持3、施工期应设置建筑垃圾堆放场地，回收利用。变电站场地平整后弃的处置必须坚持“先挡后弃”，无法处理的弃渣要堆放到环卫部门制定的区域；4、施工期应设置临时建筑材料的堆放场地，及时做好临时堆放场地的植被防护措施。施工结束后，对破坏的现场植被及时进行恢复，可消除工程建设对生态环境的不利影响。5、加强施工期环境管理，采取有效措施尽可能减少土石方工程量和临时施工用地。施工结束后，及时对专门的施工通道进行恢复，对变电站周围进行绿化，对施工沿线土壤、植被及生态环境进行修复。变电站及线路塔基附近整体生态防护措施有效，为发现明显的水土流失的现象。噪声1、施工期尽量选用低噪声的施工设备，有效缩小施工期噪声影响范围等。夜间一般不进行高噪声施工作业。2、建设施工噪声执行GB12532-2011标准。未发生噪声扰民问题。水环境1、施工人员生活污水较少，不应直接排入地表水。2、施工废水可通过简易沉淀池处理后上清水回用，污泥妥善堆放。未对周围水环境造成不良影响。工程建设施工扬尘得到了有效控制。55 空气环境施工时对环境空气的影响主要是TSP，其影响集中在施工区的小范围内，通过采取定期洒水增湿，施工建筑设置滞尘网等措施，可减少施工扬尘的产生，对周围环境的影响不大。固体废物对施工产生的建筑垃圾，应就近委托环卫部门进行无害化处理，不得随意丢弃；生活垃圾应装袋委托当地环卫部门及时清运或定期运至指定的垃圾场，进行无害化处置。工程建设产生的固体废物未对周围环境造成不良影响。运营阶段生态影响施工结束后，及时对专门的施工通道进行恢复，对变电站内外进行绿化，对施工沿线土壤、植被及生态环境进行修复。恢复并改善区域的生态环境电磁环境电磁环境满足《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）标准限值要求。工频电场强度、工频磁感应强度均满足标准要求噪声变电站及线路运行期噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准本输变电工程运行对周围声环境影响较小水环境变电站产生的生活污水经化粪池处理后进入市政污水管网。设置足够多容量的事故贮油池，防止正常情况下造成的环境污染。产生的废变压器油等危险废物须由有资质的单位回收，防止产生二次污染变电站生活污水经化粪池处理后进入市政污水管网，未对水环境产生不良影响固体废物站内生活垃圾定期由环卫部门清运至城市垃圾填埋场，不得乱堆乱放变电站产生的固体废物经处理后不会对环境造成影响。环境风险变电站内营运产生的废水主要是事故废水，对这些含油污水可排入变电站设置的事故油池中，由专业公司回收，严禁外排主变压器设备未发生事故漏油，并进行了定期检查维护。环境影响调查原工程环境影响情况调查如下表2-4：表2-4110kV桔山变原工程环境影响调查情况一览表施工期生态影响（1）自然生态影响110kV桔山变电站用地范围内及线路沿线无原始林区，也无国家级或省（区）级保护植物。架空线路沿线主要以城区为主。本工程占地面积小，施工量小，且施工结束后生态环境很快得到恢复，因此总体上项目建设对自然生态环境的影响较小。经现场调查可知，本工程施工中严格控制施工用地，工程施工临时占地很小，对周边自然生态的影响很小。55 （2）农业生态影响工程所在区域附近主要为城区，变电站原址为荒地，线路沿线基本为城区。由实际调查可知，本工程桔山变电站位于兴义市区。工程的建设未对农业生产造成明显的不利影响。施工期污染影响（1）声环境影响工程施工期采用低噪声施工设备，合理按排施工作业时间，禁止夜间施工，有效防止了噪声污染及噪声扰民现象，无投诉情况。（2）水环境影响施工期及时清理施工面，并采取围挡、绿化措施，未对水环境造成明显影响。施工人员在附居住，产生的生活污水利用当地已有的生活污水处理设施处理，不单独排放。工程施工期间对周边水环境的影响很小。（3）大气环境影响工程施工期间，施工单位及时清理挖方，防止尘土的飘散，施工扬尘得到有效的控制。（4）固体废物影响施工建筑垃圾与施工人员生活垃圾由所在地环卫部门统一收集处理，施工期固体废物未对环境造成影响。验收调查期间，未接到有关工程施工期水、气、声、固体废物污染投诉。社会影响（1）本工程未涉及到拆迁安置问题。（2）工程施工区、未涉及具有保护价值的文物和遗迹。（3）工程动工之前，建设单位与被征占地拥有者签订了工程征地协议，包括了占地与青苗补偿，补偿费用均已落实到位。此外，根据本次调查走访线路沿线居民和资料收集，工程施工期间未发生施工污染事件或扰民事件。运行期生态影响110kV桔山变电站内除建构筑物、道路等占地外，其余部分都种植了绿草，绿化率高，并取得了较好的防护及景观效果。污染（1）电磁环境影响调查本次调查主要对变电站周围355 影响0m范围内的常住居民点，重点调查居民受电磁环境情况。变电站附近及线路沿线各环境保护目标处的工频电场、工频磁场值均小于相应的评价标准限值。工程采取的降低工频电场、磁场影响的措施起到了很好的效果，工程运行对工程周边环境的电磁影响很小。（2）声环境影响调查变电站四周、环境保护目标及监测衰减断面处昼间声环境值均低于60dB（A），夜间低于50dB（A），工程运行排放的噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准的要求。（3）环境风险变电站内设有一个地下事故油池，容积为50m3。变电站最大单台设备为31.5MVA，油量12.73吨，20℃是容积为14.22m3，满足《35～110kV变电所设计规范》中4.6.5规定“主变压器等充油电气设备，当单个邮箱的油量在1000kg及以上时，应同时设置贮油坑及总事故油池，其容量分别不小于单台设备油量的20%及最大单台设备油量的60%”的要求。社会影响项目建设对于完善黔西南州的电网结构，提高对黔西南州的供电可靠性具有重要作用。综述，110kV桔山变原工程在设计、施工和试运行期间采取了有效的污染防治和生态保护措施，未对周围环境造成不良影响。55 表三建设项目所在地自然环境社会环境简况自然环境简况：1、地形、地貌、地质本项目位于兴义市区。兴义市境内地势西北高、东南低，山峦起伏、河流纵横，喀斯特地貌发育十分良好。喀斯特地形地貌占71.5%，丘陵占20.5%，平坝占7.2%，村庄、河流占0.8%。2、气候、气象本项目位于兴义市区。该区属亚热带山地季风湿润气候，夏无酷暑，冬无严寒，雨量充沛，日照长。大部分地区年均气温在15º～18º之间，一月平均气温7.1℃，七月平均气温22.2℃。雨热同季，年降水量在1300～1600毫米之间，无霜期在275～334天之间。3、水文110kV桔山变在评价范围内无地表水体，最近的地表水体为为距站址西侧约7.4公里的锅底河水库。4.动植物资源：本项目位于兴义市区。站址评价范围内不涉及珍惜野生植物集中分布区域。根据现场踏勘和调查，工程所在区域人为活动干扰频繁，野生动物种类较为单一，可见的有小型鸟类、鸡、鸭及狗等家畜类常见小型动物。本工程生态评价范围内无自然保护区，森林公园、风景名胜区等生态环境敏感区，也不涉及国家级、省级保护的珍稀濒危野生动物集中栖息地。社会环境简况：兴义市位于贵州省西南部、州西南部，地处黔、滇、桂三省（区）结合部中心地带，地理位置十分优越，东经104°51"-104°55"，北纬24°38"-25°23"，州内与安龙、兴仁相邻。是黔西南布依族苗族自治州州府所在地和全州政治、经济、文化、信息中心，距贵州贵阳357公里，距云南昆明362公里，距广西南宁525公里，位于南（宁）贵（阳）昆（明）经济圈的中心，地理区位优越，素有“三省通衢”之称。辖区国土面积2915方公里。2015年，兴义生产总值完成317.58亿元，增长14.7%；财政总收入完成74.38亿元，增长20.9%；公共财政预算收入完成35.38亿元，增长15.71%。城镇居民人均可支配收入完成25134元，增长8.7%；农村居民人均可支配收入完成9083元，增长10.9%。社会消费品零售总额完成133.34亿元，增长11.8%；旅游综合收入完成103.61亿元，增长24.1%；固定资产55 投资完成402.52亿元，增长26.7%。农业增加值完成30.71亿元，增长6.9%。完成粮食总产量24.52万吨，肉类总产量6.91万吨，水产品2.61万吨，禽蛋0.87万吨，大牲畜、生猪、羊、禽分别出栏2.9万头、62万头、3.89万只、260万羽。枫塘农业科技示范园区、南盘江现代渔业产业示范园区建设取得初步成效，园区入驻企业29家，农民专业合作社57家，完成投资9.75亿元，总产值达8.7亿元。“贵州精神”展示长廊、万峰湖经济区特色农业和白龙山种养殖产业带建设取得实效，全市种植蔬菜28万亩，板栗15万亩，核桃10万亩，中草药3万亩，生姜5万亩，茶叶7万亩。绿缘、鸿鑫、鲁屯油脂等种、养、加龙头企业加快发展，龙头企业总数达203家，总产值37.87亿元，辐射带动农户3.1万户，创税3.95亿元。2014年，工业增加值完成93.23亿元，增长16.1%。编制完成《兴义市工业发展规划》文本。深入开展“百千万”工程和“双服务”行动，电力、煤炭、化工、冶金、酿酒、医药、建材、特色农产品等八大产业稳步发展，贵州苗通生物科技、吉丰种业等4家企业被认定为高新技术企业。完成发电量173亿千瓦时，原煤110万吨，洗煤700万吨，白酒3500千升，农用化肥（折纯）33万吨，水泥445万吨，生铁1.2万吨，铁合金16万吨。清水河、威舍、马岭九头坡园区入园产业项目106个，建成投产69个，园区总产值131.6亿元，创税5.14亿元。第三产业增加值完成145.05亿元，增长16.6%。社会消费品零售总额完成108.8亿元，增长12.8%。住宿业完成4.98亿元，增长22.9%。餐饮业完成3.49亿元，增长24%。旅游综合收入完成83.49亿元，增长23.7%。2012年，兴义市完成中小学校点布局调整规划；完成农村寄宿制攻坚工程、兴义二中（一期）、职中（一期）、特殊教育学校（一期）工程等87个教育项目的建设，启动乡镇中心幼儿园学前教育突破工程；多方筹资投入3000余万元实施农村义务教育学生营养改善计划试点工作；兴义中学成功申办为省级示范高中，兴义五中顺利通过“申示”复核。截至2011年，兴义市区已拥有各类医疗机构166个，其中国有医疗机构7个，民营医疗机构159个；综合医院9个，专科医疗机构6个，社区卫生服务机构15个，诊所136个。2012年，兴义市实施9个乡镇卫生院标准化项目建设，开展食品、药品专项整治和卫生监督109次，检查相关行业9000余户。55 表四环境质量状况建设项目所在地区域环境质量现状及主要环境问题为了解项目站址周围电磁环境及噪声现状，江西省核工业测试研究中心技术人员于2016年1月23日对项目周围的工频电场强度、磁感应强度及噪声进行背景测量。测量时多云，温度：3℃~10℃湿度：75%~81%RH。1、电磁环境现状（1）测量方法《高压交流架空送电线路、变电站工频电场和磁场测量方法》DL/T988-2005《交流输变电工程电磁环境监测方法（试行）》HJ681-2013（2）测量仪器电磁环境现状监测仪器见表4-1。表4-1电磁环境现状监测仪器序号名称规格型号测量范围证书编号证书有效期校准单位1工频电磁场仪主机：PMM8053A探头：EHP50C电场：0V/m～100kV/m磁场：1nT～10mT2015F33-10-0003272016-03上海市计量测试技术研究院（3）监测点布设本次监测分别在变电站的环境保护目标（金海批发部、绘艺汽车服务中心、锦湘大酒店、华顺汽车修理厂、男健医院、桔山兴园小区一单元、桔山兴园小区三单元、桔山兴园小区五单元、碧山村三组张成仁家、桔山街道残疾人联合会、光伦小车修理厂）以及四周各设置1个工频电场、工频磁场现状监测点。本次监测点点位见表4-2及图4-1。监测内容包括工频电场、工频磁场。表4-2　监测布点一览表编号位置D1桔山变围墙外东侧1mD2桔山变围墙外南侧1mD3桔山变围墙外西侧1mD4桔山变围墙外侧北1mD5北侧4m金海批发部D6北侧4m绘艺汽车服务中心D7东北侧4m锦湘大酒店55 D8东侧5m华顺汽车修理厂D9东侧5m男健医院D10东南侧12m桔山兴园小区一单元D11南侧50m桔山兴园小区三单元D12南侧11m桔山兴园小区五单元D13西南侧13m碧山村三组张成仁家D14西南侧55m桔山街道残疾人联合会D15西侧42m光伦小车修理厂图4-1110kV桔山变现状监测布点示意图（4）监测结果监测点的电磁环境现状监测结果如表4-3所示：55 表4-3110kV桔山变主变增容程工频电磁场环境本底监测结果工程名称监测点位编号点位描述测量值标准值备注工频电场强度E（V/m）工频磁场强度B（μT）工频电场强度E（V/m）工频磁场强度B（μT）110kV桔山输变电工程D1围墙外东侧5m63.50.1254000100D2围墙外南侧5m48.90.0984000100D3围墙外西侧5m58.90.1024000100D4围墙外侧北5m142.10.2464000100D5北侧4m金海批发部132.30.2304000100D6北侧4m绘艺汽车服务中心100.50.1684000100D7东北侧4m锦湘大酒店75.20.1354000100D8东侧5m华顺汽车修理厂45.20.0964000100D9东侧5m男健医院38.10.0884000100D10东南侧12m桔山兴园小区一单元30.80.0554000100D11南侧50m桔山兴园小区三单元7.20.0254000100D12南侧11m桔山兴园小区五单元25.50.0444000100D13西南侧13m碧山村三组张成仁家22.60.0364000100D14西南侧55m桔山街道残疾人联合会4.20.012400010055 D15西侧42m光伦小车修理厂8.40.0254000100由表4-3可知，各监测点的工频电场、工频磁场均满足《电磁环境控制限值》GB8702-2014中：工频电场强度4000V/m、工频磁感应强度100μT的评价标准要求。2、声环境质量现状（1）监测方法及测量仪器监测方法：按《声环境质量标准》（GB3096-2008）中的监测方法进行。测量仪器：见表4-4。表4-4声环境现状监测仪器序号名称规格型号测量范围证书编号证书有效期校准单位1噪声统计分析仪HS6288E40~130dB(A)GFJGJL202315812004767-0012016-03-02东华计量测试研究院（2）测量结果：测量结果见表4-5。表4-5110kV桔山输变电工程声环境现状监测结果工程名称监测点位编号点位描述声环境测量值声环境标准值备注噪声噪声昼间dB（A）夜间dB（A）昼间dB（A）夜间dB（A）110kV桔山输变电工程N1围墙外东侧1m51.842.56050N2围墙外南侧1m52.344.26050N3围墙外西侧1m50.643.86050N4围墙外侧北1m53.542.06050N5北侧4m金海批发部54.143.76050N6北侧4m绘艺汽车服务中心53.644.46050N7东北侧4m锦湘大酒店52.842.56050N8东侧5m华顺汽车修理厂52.042.8605055 N9东侧5m男健医院53.241.86050N10东南侧12m桔山兴园小区一单元54.143.46050N11南侧50m桔山兴园小区三单元52.643.36050N12南侧11m桔山兴园小区五单元53.642.96050N13西南侧13m碧山村三组张成仁家53.843.66050N14西南侧55m桔山街道残疾人联合会52.743.06050N15西侧42m光伦小车修理厂53.342.56050由表4-5可见，工程所选取的本底监测点声环境均符合《声环境质量标准》（GB3096-2008）中2类区标准要求。即昼间≤60dB(A)，夜间≤50dB(A)。3、环境空气质量现状项目位于兴义市，变电站周边环境空气质量良好，区域内环境空气质量满足《环境空气质量标准》（GB3095-2012）二级标准。4、水环境质量现状项目位于兴义市，项目所在区域无重大污染企业，项目所在区域水环境满足《地表水环境质量标准》（GB3838-2002）中III类标准。5、环境质量状况小结经现场监测，根据监测结果，所设置的15个监测点中，工频电场强度及工频磁感应强度现状值均低于《环境影响评价技术导则输变电工程》（HJ24-2014）推荐的居民区工频电场强度限值以及对公众全天影响的工频磁感应强度限值，满足评价标准要求。所有监测点昼夜间等效连续A声级现状指均能满足《声环境质量标准》（GB3096-2008）2类区标准要求。评价区域区域电磁环境现状、声环境现状、空气环境现状以及水环境现状和生态环境质量较好。55 表五评价适用标准1、环境空气执行《环境空气质量标准》（GB3095-2012）二级标准，见表5-1；表5-1环境空气质量标准单位：μg/m3污染物名称平均时间浓度限值质量标准二氧化硫（SO2）年平均60（GB3095-2012）二级标准24小时平均1501小时平均500二氧化氮（NO2）年平均4024小时平均801小时平均200一氧化碳（CO）24小时平均41小时平均10臭氧（O3）日最大8小时平均16024小时平均200颗粒物（粒径小于等于10μm）年平均7024小时平均150颗粒物（粒径小于等于2.5μm）年平均3524小时平均752、地表水执行《地表水环境质量标准》（GB3838-2002）III类标准，见表5-2；表5-2地表水环境质量标准单位：mg/l,pH除外主要污染物pHNH3-NCODBOD5TP高锰酸盐指数石油类（GB3838-2002）III类6-9≤1≤20≤4≤0.2≤6≤0.053、变电站位于居住、商业混合区，声环境执行《声环境质量标准》（GB3096-2008）2类环境噪声限值，见表5-3;表5-3声环境环境质量标准限值单位：dB类别昼间夜间2类60504、工频电磁场：执行《电磁环境控制限值》(GB8702-2014)表1标准，见表5-4;表5-3电磁环境控制限值频率范围电场强度E（V/m）磁感应强度B（μT）50Hz4000100055 污染物排放标准1、施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）。即昼间≤70dB(A)，夜间≤55dB(A)。2、运营期变电站站址噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准；即昼间≤60dB(A)，夜间≤50dB(A)。3、固体废物参照执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）及其修改单。总量控制指标/55 表六建设项目工程分析工艺流程及产污环节简述（红色为本项目相关污染）工频电、磁场噪声、生活污水、固体废物投产使用场地平整基础开挖、建设设备安装噪声、粉尘、水土流失噪声、粉尘、水土流失噪声、粉尘工地污水、固体废物工地污水、固体废物工地污水、固体废物图6-1变电站建设流程及产污图主要的污染工序及环节（1）施工期：本次增容工程为设备安装，不需要用到打桩机械。a）现场基本使用的吊车会产生施工噪声；b）材料、设备运输车辆产生噪声和扬尘。C）无废水产生，施工人员产生少量生活垃圾，由当地环卫部门定期清运。土石方平衡：本项目是主变增容，项目在变电站预留的场地内施工，施工中没有地基开挖。55 图6-2变电站施工期污染因子分析示意图（2）运行期：本项目主变增容改造工程营运期间污染因子主要有工频电场、工频磁场、噪声。同时，站内工作人员平时将产生少量的生活污水和生活垃圾等。项目营运期的污染因子示意图如图5-3所示。①工频电场、工频磁场工频即指工业频率，我国输变电工业的工作频率为50Hz，工频电场、工频磁场。变电站内高压电气设备在周围空间形成电、磁场从而产生工频电磁场对环境造成影响。②噪声：变电站内的变压器运行会产生连续电磁性和机械性噪声，断路器等电气设备在操作、火花及电晕放电时会产生暂态的机械性噪声和电磁性噪声，变电站运行期产生的噪声可能对声环境及附近居民生活产生不良影响。③废水：在正常工况下，无生产性用水。站址按“无人值班、少人值守”原则设计，日常值守仅1人，污水产生量较小，生活污水经化粪池处理后进入市政污水管网。本工程增容后不增加运行人员，不增加生活污水排放量，无需扩建生活污水处理设施。④固体废物：变电站运营期的固体废弃物主要为值守人员的生活垃圾，产量约1.0kg/d，设置垃圾箱分类收集，由当地环卫部门定期清运。一期工程已建成有完善的固废收集—转运设施和制度，本工程增容后不增加运行人员，不增加固体废弃物排放量，无需扩建。55 图6-3变电站营运期污染因子分析示意图3、环境风险情况变电站的事故风险可能有变压器油外泄污染环境、设备被盗或遭人为破坏、变电站维修引起触电以及火灾等意外事故。按照国家标准GB50229-1996《火力发电厂与变电所设计防火规范》及DL5027-1993《电力设备典型消防规程》的规定，本项目变压器采用推车式干粉灭火器，并在主变压器附近设置氮灭火装置消防灭火房。针对变压器箱体贮有变压器油，本工程在主变压器下方设封闭环绕的集油沟，并设地下事故油池，集油沟和事故油池建筑进行防渗漏处理。防止出现漏油事故而污染环境；事故废油由有相应危废处理资质的设备生产厂商回收，产生的含油废水及其他危险废物委托有相应危废处置资质的单位安全处置。根据现场踏勘及变电站现有设施情况，本变电站一期已设置了事故油池，事故油池规模为50m3，扩建工程将主变油坑引接至现有事故油池。本项目拟增容的主变容量为50MVA，油量18.1吨，20℃是容积为20.22m3，满足《35～110kV变电所设计规范》中4.6.5规定“主变压器等充油电气设备，当单个邮箱的油量在1000kg及以上时，应同时设置贮油坑及总事故油池，其容量分别不小于单台设备油量的20%及最大单台设备油量的60%”的要求。55 表七项目主要污染物产生及预计排放情况内容类型排放源（编号）污染物名称处理前产生浓度及产生量（单位）排放浓度及排放量（单位）大气污染物施工期粉尘、汽车尾气较少较少营运期///水污染物施工期生活污水较少生活污水经化粪池处理后进入市政污水管网营运期生活污水较少生活污水经化粪池处理后进入市政污水管网固体废物施工期生活垃圾较少环卫部门处理，不外排废角料较少废角料回收处理，不外排营运期生活垃圾较少环卫部门处理，不外排噪声施工期：变电站施工期主要噪声来自主变基础及电气设备架设等；主要噪声源为施工设备产生的机械噪声。营运期：变电站营运期主要噪声为变电站主变等电气设备产生的噪声电磁环境变电站投入运行后，将对变电站站外环境将产生一定量工频电场、工频磁场影响，但变电站围墙外，工频电场、工频磁场影响能够满足相应标准要求。主要生态影响110kV桔山变电站站区东西长64m、南北宽55.1m。围墙内用地面积3526.4m2。项目附近无自然风景点和自然生态保护区，也不在基本农田保护区和饮用水源保护区范围内。本变电站增容工程由于工程车辆的行驶、施工人员的施工、生活等，对区域生态环境会造成一定影响，但在施工结束后恢复其原有功能。本工程对生态环境的主要影响主要产生在施工期，属于近期影响，长期影响为当地景观的改变。因此，本工程建设对生态环境的影响较小。55 表八环境影响分析本期工程建设项目施工主要是变电站的主变增容，主要的环境影响有：1、施工期环境影响分析1.1、声环境影响分析施工期施工场地噪声对周围环境的影响，采用《建筑施工场界环境噪声排放标准》（GB12523-2011）进行评价，如表8-1所示：表8-1施工作业噪声限值表噪声限值dB(A)昼间夜间7055变电站周围敏感目标声环境执行《声环境质量标准》（GB3096-2008）2类环境噪声限值，如表8-2所示：表8-2《声环境质量标准》（GB3096-2008）2类环境噪声限值表噪声限值dB(A)昼间夜间6050本项目为增容工程，工程施工阶段仅有设备安装，不涉及地基开挖。设备的运输和安装需用到运输车辆和吊车等施工器械，故施工阶段噪声主要来自吊车和运输车辆的运作，该类噪声虽然是暂时的，但是施工过程中采用的机械设备大部分具有噪声高、无规则等特点，且施工过程中往往是多种机械同时工作，各种噪声源相互叠加，噪声级将更高，影响范围也更大，所以施工过程中必须采取有效措施，减少其对环境的影响。工程施工过程中使用的施工机械所产生的噪声大多数属于中低频噪声，因此在预测其影响时可只考虑其扩散衰减，可近似视为点声源处理。点声源受传播距离、空气吸收、阻挡物的反射与屏蔽等因素的影响，声级产生衰减。根据HJ2.4-2009《环境影响评价技术导则－声环境》，施工噪声预测计算公式如下：式中：L1——为距施工设备r1（m）处的噪声级，dB；L2——为与声源相距r2（m）处的施工噪声级，dB。根据上述模式，以主变压器位置为声源位置，可以计算出施工机械的施工噪声值随距离衰减后的情况见表8-3。55 表8-3施工噪声值随距离的衰减值计算表距离（m）源强9.7(场界)2025(昼间达标距离)305080(夜间达标距离)100吊车噪声值（dB）8868626058.5545048由上表可知，施工期场界噪声值最大为68dB，昼间达标控制距离为25m，夜间达标控制距离为80m。根据变电站的总平面布置图，各主变压器距离变电站围墙边界的距离见表8-4。表8-4110kV桔山变电站1、2号主变压器距边界距离主变编号距站址东边界（m）距站址南边界（m）距站址西边界（m）距站址北边界（m）1号54.326.49.728.72号25.526.438.528.7以主变压器位置为声源位置，考虑到变电站四周围墙造成的噪声衰减（取5dB）,施工期间变电站周围敏感点噪声预测如下：表8-5110kV桔山变电站施工期敏感点噪声预测一览表预测点位距声源贡献值(dB)背景值(dB)预测值(dB)标准限值（dB）是否超标昼夜昼夜昼夜昼夜金海批发部33m5354.143.756.653.46050否是绘艺汽车服务中心33m5353.644.456.653.46050否是锦湘大酒店33m5352.842.55653.46050否是华顺汽车修理厂31m5352.042.855.553.46050否是男健医院31m5353.241.855.753.46050否是桔山兴园小区一单元38m5154.143.455.951.66050否是桔山兴园小区三单元76m4552.643.353.447.16050否否桔山兴园小区五单元37m5253.642.955.752.56050否是碧山村三组张成仁家38m5153.843.655.951.86050否是桔山街道残疾人联合会80m4552.743.053.347.16050否否光伦小车修理厂52m4953.342.554.849.86050否否由表8-5可知，施工期间变电站周边敏感噪声预测值均未超过昼间标准60dB，部分敏感目标预测值超过夜间标准50dB，本工程110kV桔山变电站增容时应采取以下措施：①进入施工场地车辆的速度应低于20km/h；②加强施工机械的维修管理，保证施工机械处于低噪声的正常工作状态；施工期间按《建筑施工场界环境噪声排放标准》（GB12523-2011）进行施工时间、施工噪声的控制。施工单位应落实以下噪声污染防治措施：（1）禁止夜间施工。白天施工时，尽量选用优质低噪设备。55 （2）加强施工机械的维修、管理，保证施工机械处于低噪声、高效率的良好工作状态。由于施工期历时短且是暂时性的，通过合理安排施工时间等措施，施工过程对周围环境影响较小。1.2、水环境影响分析主变增容工程有生活污水产生，生活污水经化粪池处理后进入市政污水管网，不会对地表水水质构成污染影响。1.3、环境空气影响分析施工初期，道路运输会产生扬尘和粉尘，但这种施工产生的悬浮颗粒物粒径较大，产生地面扬尘沉降速度较大，很快落至地面，其影响范围较小局限在施工现场附近。且施工扬尘对周围环境影响是短期的，随着施工作用结束而基本恢复原来的水平。1.4、固体废物影响分析施工期的固体废物主要有建筑垃圾与施工人员的生活垃圾，可能会暂时的影响周围环境。施工期的生活垃圾和建筑垃圾应分别堆放，生活垃圾委托环卫部门妥善处理，建筑垃圾集中收集并及时清运。1.5、生态环境影响分析本工程属于普通的高压输变电工程，本期增容主变，在站内进行，新增主变场地已平整，无需大开挖，不新增用地，对周围生态环境影响较小。工程对生态环境的主要影响主要产生在施工期，属于短期影响。1.6、施工期的水土流失本项目不涉及地表开挖，无水土流失产生。综上所述，工程施工期对环境的影响主要表现在建设中施工扬尘、机械噪声等对周边环境的影响，但通过采取适当的环境保护措施，对环境影响较小。55 2、运行期环境影响分析：本项目建成后，对环境产生的影响主要有工频电磁场、噪声、废水、固体废物和环境风险等。2.1、变电站运行期工频电磁场环境影响类比预测与评价变电站内的主变压器及各种高压电气设备会产生一定强度的工频电场和工频磁场，但由于变电站内电气设备较多，布置复杂，其产生的工频电场、工频磁场难于用模式进行理论计算。为准确、客观地做好本输变电建设项目的环境影响评价工作，根据环评对象的电压等级、主要设备容量、设备布置及规模情况，选择了与本项目输变电工程电压等级、布置形式相似、主变规模相同的变电站作为类比监测和调查的对象。本项目选择合兴110kV变电站作为类比对象，进行工频电场、工频磁场环境影响预测与评价。①类比的可行性110kV桔山变电站与兴义市110kV合兴变电站主要指标对比见表8-6。表8-6主要技术指标对照表主要指标110kV桔山变电站合兴110kV变电站电压等级110kV110kV主变规模2×50MVA2×50MVA110kV出线回数2回2回布置方式半户外布置(主变户外布置)半户外布置(主变户外布置)图8-1桔山变平面布置图55 图8-2合兴变平面布置图由表8-3及图8-1、8-2可见，110kV桔山变电站与合兴110kV变电站的指标相比较，110kV桔山变电站的电压等级及主变容量与合兴110kV变电站一致，110kV出线回数一致，站内布置方式类似，合兴110kV变电站做类比监测站具有一定的可类比性。因此以合兴110kV变电站作类比进行本项目站址的电磁环境影响预测与评价是可行的。②测量时间、气象状况及工况类比测量时间为2013年7月24日，晴，温度20℃-29℃，相对湿度70％-80％，气压101.6kPa，风速1.2m/s。表8-7合兴110kV输变电工程验收监测期间的工况监测时间项目I(A)U(kV)平均输出功率Q(MVA)2013.7.241#主变352.47115.818.782#主变360.00115.319.40③测量结果监测结果如表8-8所示。表8-8合兴110kV变电站工频电磁场类比测量结果项目名称点位编号点位描述电场强度（V/m）磁场强度(μT)标准值备注电场强度（V/m）磁场强度(μT)D1距东围墙外5m282.11.2444000100监测时间55 110kV合兴变电站及周边环境敏感目标2013年7月24日10：00—17：30D2距南围墙外5m238.60.6264000100D3距西围墙外5m50.90.0894000100D4距北围墙外5m108.40.2074000100D5合兴村六组赵富亮家楼下门口61.00.3584000100变电站东北侧3mD6合兴村六组赵富亮家二楼楼顶72.50.5214000100变电站东北侧3mD7合兴村六组刘安勇家楼下门口76.50.1144000100变电站北侧5mD8合兴村六组胡世平家楼下门口106.40.2714000100变电站南侧23m，房屋门前有低压用电线路D9合兴村六组赵富波家楼下门口42.50.0764000100变电站南侧45mD10合兴村六组杨光平家楼下门口20.30.1024000100变电站西侧50mD11合兴村六组杨德梅家家门口7.50.0564000100变电站南侧20m110kV合兴变电站站址南侧衰减断面D12距南侧围墙0m298.60.6354000100监测时间2013年7月24日10：00—17：30距南侧围墙5m238.60.6264000100距南侧围墙10m185.80.4034000100距南侧围墙15m156.20.3854000100距南侧围墙20m135.90.2694000100距南侧围墙25m100.70.1654000100距南侧围墙30m79.80.1054000100距南侧围墙35m55.80.0954000100距南侧围墙40m49.60.0874000100距南侧围墙45m42.60.0754000100距南侧围墙50m32.50.042400010055 图8-3类比变电站工频电场强度、工频磁场强度衰减线曲线图由表8-8及图8-3可见，合兴110kV变电站东、西、北侧围墙外5m离地面1.5m高处测量的工频电场强度为50.9～282.1V/m，工频磁感应强度为0.089～1.244μT；变电站南侧衰减断面围墙外离地面1.5m高处的工频电场强度为32.5～298.6V/m，工频磁感应强度为0.042～0.635μT。上述类比监测工频电场强度及工频磁感应强度数据满足《电磁环境控制限值》（GB8702-2014）要求中工频电场强度标准限值4kV/m，工频磁感应强度标准限值100μT的要求。④营运期变电站电磁环境影响预测评价综上所述，根据变电站现状监测结果（表4-2）及相似变电站的类比监测数据（表8-8），110kV桔山变电站主变增容运营后，工频电场强度、工频磁感应强度均能满足《电磁环境控制限值》（GB8702-2014）要求中工频电场强度标准限值4kV/m，工频磁感应强度标准限值100μT的要求。项目建设后，站址周边环境中工频电场强度、工频磁感应强度在增容投产运行后会有一定的增加，但均符合相关标准限值的要求，不会对项目区域环境造成较大的影响。本工程中变电站运行时变电站四周围墙外5m处及敏感目标电磁环境预测值如表8-9、表8-10所示。表8-9110kV桔山变电站周围工频电场强度预测结果预测点位距站围墙现状背景值（V/m）类比监测值（V/m）预测结果（V/m）标准值（V/m）是否超标桔山变电站站址四周5m48.9~142.150.9~282.199.8~424.24000否金海批发部4m132.3298.6430.94000否绘艺汽车服务中心4m100.5298.6399.14000否55 锦湘大酒店4m75.2298.6373.84000否华顺汽车修理厂5m45.2238.6283.84000否男健医院5m38.1238.6276.74000否桔山兴园小区一单元12m30.8185.8216.64000否桔山兴园小区三单元50m7.232.539.74000否桔山兴园小区五单元11m25.5185.8211.34000否碧山村三组张成仁家13m22.6185.8208.44000否桔山街道残疾人联合会55m4.232.536.74000否光伦小车修理厂42m8.449.658.04000否注：在表8-9中，考虑本工程最不利影响，预测结果值取站址现状值与类比监测值相加，环境敏感点超过50m处与类比站50m处值相加，表8-9中取值类似。表8-10110kV桔山变电站周围工频磁感应强度预测结果预测点位距站围墙现状背景值（10-6mT）类比监测值（10-6mT）预测结果（10-6mT）标准值（10-6mT）是否超标桔山变电站站址四周5m98~24689~1244213.1~527.910000否金海批发部4m23063586510000否绘艺汽车服务中心4m16863580310000否锦湘大酒店4m13563577010000否华顺汽车修理厂5m9662672210000否男健医院5m8862671410000否桔山兴园小区一单元12m5540345810000否桔山兴园小区三单元50m25426710000否桔山兴园小区五单元11m4440344710000否碧山村三组张成仁家13m3640343910000否桔山街道残疾人联合会55m12425410000否光伦小车修理厂42m258711210000否2.2、声环境影响分析110kV桔山变电站运行期的噪声源主要来自变压器运行噪声，变电站的电气总平面布置图见附图二。故订货时选择离主变压器1m处噪声（含冷却风机噪声）不大于50dB(A)的设备（出自《110kV桔山输变电工程可行性研究报告》）。将拟增容的1、2号主变压器看作点声源，主变压器噪声经距离衰减和空气吸收衰减到达预测点的噪声值采用式（1）计算。（式1）式中：LA（r）－预测点的噪声A声压级（dB）；LAref（r0）－参照基准点的噪声A声压级（dB）；r－预测点到噪声源的距离（m）；55 r0－参照点到噪声源的距离（m）；a－空气吸收附加衰减系数（1dB/100m）。预测按照HJ/T2.4-2009《环境影响评价技术导则-声环境》中的预测模式进行。根据噪声源到各预测点的距离，计算1、2号主变压器噪声在变电站边界的贡献值，噪声计算预测结果见表8-11。表8-11110kV桔山变电站边界噪声贡献值位置现状监测值（本底值）dB(A)1号主变贡献dB(A)2号主变贡献dB(A)增容后噪声值dB(A)站址东围墙外1m51.8（昼）14.821.651.8（昼）42.5（夜）42.6（夜）站址南围墙外1m52.3（昼）21.321.352.3（昼）44.2（夜）44.2（夜）站址西围墙外1m50.6（昼）30.217.950.6（昼）43.8（夜）43.8（夜）站址北围墙外1m53.5（昼）20.620.653.5（昼）42.0（夜）42.0（夜）根据理论预测可知，110kV桔山变电站建成后，边界围墙外1m处噪声预测值为昼间50.6～53.5dB（A）；夜间42.0～44.2dB（A），能满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准限值要求。即昼间≤60dB(A)，夜间≤50dB(A)。图8-4本工程主变压器噪声源强贡献值等值声线图2.3、水环境影响评价55 110kV桔山变电站正常运行时，生活污水主要为值守人员的少量的生活污水，生活污水经化粪池处理后进入市政污水管网。对周围水环境不会造成影响。2.4、环境空气影响评价本项目运行期间没有工业废气排放，对周围环境空气不会造成影响。2.5、固体废物影响评价变电站运营期的固体废弃物主要为生活垃圾，产量约1.0kg/d，设置垃圾箱分类收集，由当地环卫部门定期清运。变电站内的变压器四周设有封闭环绕的集油沟，并设置有事故油池，可有效防治漏油事故的发生。采取上述措施后，项目产生的固体废物不会对周围环境产生影响。2.6、生态环境影响分析本工程为主变增容工程，在现有变电站的用地范围内进行，不另行征地，经现场调查，本项目占地不涉及珍惜野生植物集中分布区及古树名木。根据贵州省已投入运行的多个类似110kV变电站调查结果显示，变电站周围植被生长正常，本工程的建成投运后不会对项目区域内的生态环境造成不良影响。2.7、营运期间事故风险分析变电站的事故风险可能有变压器油外泄污染环境、设备被盗或遭人为破坏、变电站维修引起触电以及火灾等意外事故。110kV变电站将设置了事故油池，事故油池规模为50m3，本次增容工程将主变油坑引接至现有事故油池；事故废油由有相应危废处理资质的设备生产厂商回收，产生的含油废水及其他危险废物委托有相应危废处置资质的单位安全处置。在消防措施方面，主变压器采用自动报警系统，其余电气间均设置温感、烟感自动报警系统，电容器设备间采用充氮灭火装置气体灭火系统，因此可防止各项消防事故的发生。2.8、总量控制分析本项目为110kV输变电项目，项目的主要环境影响因子为工频电磁场和噪声，均不属于国家相关环境保护法律法规规定纳入总量控制计划管理的污染物，因此本项目无需进行总量控制。2.9、清洁生产分析本项目是电能输送工程，送电工艺可靠，设备选型及材质满足送电需要，安全可靠，能有效地减少或杜绝污染事故的发生，符合清洁生产原则。55 2.10、综述综上所述，本项目建成投产后对环境的影响主要表现为工频电场强度、工频磁感应强度及噪声对周围环境的影响，通过类比预测可知，本项目的建成投产对环境影响在国家标准允许范围之内，本期主变增容扩建工程投产运营后，本工程不会对区域环境质量现状产生较大的影响。55 表九建设项目拟采取的防治措施及预期治理效果内容类形排放源(编号)污染物名称防治措施预防治理效果大气污染物施工期施工场地扬尘（1）及时清扫运输过程中散落在施工场地和路面上的泥土，（2）运输车辆应进行封闭，离开施工场地前先冲水；（3）施工过程中，应严禁将废弃的建筑材料作为燃料燃烧。达标排放运行期--------水污染物施工期----运行期生活污水CODcr生活污水经化粪池处理后进入市政污水管网。对周围水环境影响较小固体废物生活垃圾堆放点生活垃圾由环卫部门处理对周围环境影响较小泄漏变压器油建设漏油收集系统及事故油池噪声施工期①进入施工场地车辆的速度应低于20km/h；②施工用混凝土应用搅拌车集中运输；③加强施工机械的维修管理，保证施工机械处于低噪声的正常工作状态；④加强施工机械的维修管理，保证施工机械处于低噪声的正常工作状态；⑤如需夜间施工，须经当地环保部门审批同意。⑥施工等强噪声设备安置于单独的工棚内，并远离敏感点。运行期①选择自冷式低噪变压器，主变压器基础垫衬减振材料；②主控室和配电室的排热风机选用低噪风机；采取上述措施后，变电站边界噪声可达（GB12348-2008）2类标准限值要求电磁环境变电站：①选用低电磁干扰的主变压器②设置安全警示标志与加强宣传③做好变电站电磁防护与屏蔽措施55 生态保护措施及预期效果项目附近没有生态敏感点，主要的生态影响是在施工过程中开挖地基对周围植被和水土的影响，由于工程量小，对生态的破坏非常有限。（1）加强管理，严禁烟火，杜绝跑、冒、滴、漏现象以防止对土壤的污染；（2）主变压器周围地面应有防渗漏措施，设置防火沙池，防火器具，挂禁烟火牌等，一旦发生跑油事故，应积极采取有效措施，清理跑出的油品，并上报有关上级部门；水土流失防治措施（1）优化设计1）统筹规划施工布局及工序，力争地下设施施工一次到位，避免重复开挖。回填土回填后及时碾压夯实，大面积的回填采用碾压机碾压，小范围基槽或边角处的回填用蛙式夯土机夯实，夯实要严格按照施工工艺要求进行，压实系数要达到工程地基处理要求。工程中采用合理的施工平整工序、科学的施工布局、严格的施工工艺使扰动破坏地表面积减少。2）变电站施工用地在站址围墙内空地解决，不另外租地。（2）工程措施110kV桔山变场地采用公路型、水泥混凝土路面。55 表十环境管理监测计划及环境保护设施竣工验收根据项目所在区域的环境特点，在运行主管单位宜设环境管理部门，配备相应专业的管理人员。环保管理机构及其人员分工应按照前文风险分析及应急预案的内容成立，环保管理人员应在各自的岗位责任中明确所负的环保责任，并加强日常环保管理。环境管理的职能为：（1）制定和实施各项环境管理计划。（2）建立工频电场、工频磁场环境监测、生态环境现状数据档案，并定期向当地环境保护行政主管部门申报。（3）掌握项目所在地周围的环境特征和重点环境保护目标情况。建立环境管理和环境监测技术文件，包括：污染源的监测记录技术文件；污染控制、环境保护设施的设计和运行管理文件；导致严重环境影响事件的分析报告和监测数据资料等，并定期向当地环保主管部门申报。（4）检查治理设施运行情况，及时处理出现的问题，保证治理设施的正常运行。（5）协调配合上级环保主管部门所进行的环境调查、生态调查等活动。1、环境监测方案开展营运期工频电磁场环境监测工作，对与本项目有关的主要人员，进行环境保护技术、政策方面的培训、电磁辐射知识的宣传，从而进一步提高人们的环保意识，增强环保管理的能力，尤其要使公众提高对环境污染的自我保护意识，并能更好地参与和监督项目的环保管理，减少项目施工和运行产生的环境影响。各输变电建设项目建成后应按照国家环境保护法律、法规，进行项目竣工环保验收，对工频电场、工频磁场、噪声等项目进行定期监测。本次项目营运期环境监测计划见表10-1。2、环境保护设施竣工验收根据《建设项目环境保护管理条例》，本次项目的建设应执行污染治理设施与主体工程同时设计、同时施工、同时投产使用的“三同时”制度。本次建设项目正式投产运行前，应向负责审批的环保部门提出项目环保设施竣工验收申请，提交“建设项目竣工环境保护验收调查表”，主要内容应包括：（1）工程运行中的噪声水平、工频电场和工频磁场水平。（2）工程运行期间环境管理所涉及的内容。工程环保设施“三同时”验收一览表见表10-2。55 表10-1环境监测计划时段项目工程减缓措施监测项目监测时间营运期工频电、磁场变电站采用良好的屏蔽防护，牢固各接头，控制架线高度工频电场、工频磁场强度本工程完成后试运行投产后结合竣工环境保护验收监测一次。正常运行后主要针对环保投诉情况和工程运行工况的变化进行监测。电磁噪声采用低噪声设备等，牢固各接头变电站厂界噪声现状监测点噪声监测布点位置变电站营运期：站址四周围墙外5m处，监测高度在1.5～1.7m，测量工频电场及磁场；四周围墙外1m处，监测高度为超过围墙0.5m以上，测量噪声。表10-2工程环保设施“三同时”验收一览表项目组成序序号验收类别环保设施内容验收标准要求排放要求1变压器油事故油池50m3（视单台主变最大规模而定）。变压器油经收集系统收集后流入事故油池，不外排。2变压器噪声低噪声风机站址周边1m处达到（GB12348-2008）2类标准。昼间：≤60dB(A)夜间：≤50dB(A)3建设项目各监测点电磁辐射现状采用低辐射设备《电磁环境控制限值》（GB8702-2014）公众曝露限值：电场强度：4kV/m，磁感应强度：0.1mT；55 表十一结论与建议通过对建设项目的分析、对周围环境质量现状的调查，以及项目主要污染物对环境的影响分析等工作，得出如下结论：1、项目概况及选址布局合理性分析结论110kV桔山变原址附近为住宅、商业和办公场所，无历史文物、文化遗址、地下文物和古墓等。站址区域无矿产资源及开采情况，站址附近无军事设施、通讯电（光）缆、飞机场、导航台、高速公路、油（气）站、风景旅游区和各类保护区等。工程的选址符合兴义供电区电力建设规划的要求，符合项目所在地的发展要求，站内空间布局合理，因此从建设规划及内部空间布局而言，本项目的选址布局是合理的。电站主变增容工程在原有站址内进行建设，没有新征土地。2、环境质量现状评价结论通过环境质量现状监测和调查分析，项目地点及评价区域内电场强度、磁感应强度低于《电磁环境控制限值》（GB8702-2014）要求中工频电场强度标准限值4kV/m，工频磁感应强度标准限值100μT的要求。建设项目各监测点声环境质量现状均满足《声环境质量标准》（GB3096-2008）中2类区标准要求。3、项目施工期间环境影响评价结论3.1、声环境由于施工期历时短且是暂时性的，通过合理安排施工时间等措施，施工过程对周围环境影响较小。3.2、水环境主变增容工程有生活污水产生，生活污水经化粪池处理后进入市政污水管网，不会对地表水水质构成污染影响。3.3、环境空气施工初期，道路运输会产生扬尘和粉尘，但这种施工产生的悬浮颗粒物粒径较大，产生地面扬尘沉降速度较大，很快落至地面，其影响范围较小局限在施工现场附近。且施工扬尘对周围环境影响是短期的，随着施工作用结束而基本恢复原来的水平。3.4、固体废物施工期的固体废物主要有建筑垃圾与施工人员的生活垃圾，可能会暂时的影响周围环境。施工期的生活垃圾和建筑垃圾应分别堆放，生活垃圾委托环卫部门妥善处理，建筑垃圾集中收集并及时清运。55 3.5、生态环境本工程属于普通的高压输变电工程，本期增容主变，在站内进行，新增主变场地已平整，无需大开挖，不新增用地，对周围生态环境影响较小。工程对生态环境的主要影响主要产生在施工期，属于短期影响。3.6、施工期的水土流失施工期可能导致水土流失的主要原因是降雨和地表开挖。在施工过程中土壤暴露在雨、风和其它干扰之中，陡坡、边坡的形成和整理，会使土壤暴露情况加剧。同时，施工过程土壤结构会受到破坏，土壤抵抗侵蚀的能力会大大减弱，由降雨所产生的土壤侵蚀，将可能会造成项目建设过程中的水土流失。工程施工过程中的挖填土方采取编织袋装土堆砌成护坡，对临时堆土进行防护，减少水土流失产生。4、项目营运期间环境影响评价结论4.1、工频电场、工频磁场类比预测结果（合兴110kV变电站）：工频电场强度为50.9～282.1V/m，工频磁感应强度为0.089～1.244μT，110kV桔山变电站主变增容后，站址围墙边界处的工频电场强度、工频磁场强度均小于《电磁环境控制限值》（GB8702-2014）要求中工频电场强度标准限值4kV/m，工频磁感应强度标准限值100μT的要求。4.2、水环境站内设化粪池，站内雨水与污水采用分流制，生活污水经化粪池处理后进入市政污水管网，对周围水环境不会造成影响。4.3、大气环境营运过程中不产生工业废气，对周围环境空气不会造成影响。4.4、声环境根据站址理论噪声计算值及现状监测数据表明，桔山变增容后满足《工业企业场界环境噪声排放标准》（GB12348-2008）2类功能区噪声排放限值要求。4.5、固体废物变电站产生的固体废物主要是工作人员的生活垃圾，生活垃圾经收集后由环卫部门统一处理。采取上述措施后，项目产生的固体废物不会对周围环境产生影响。4.6、生态环境55 根据现场调查和向当地林业局咨询，本输变电工程变电站站址评价范围内及输电线路所经区域评价范围内无国家级或地方级的受保护野生动植物集中栖息地。根据对国内已投入运行的多项110kV输变电工程调查结果显示，变电站周围植被生长正常，当地也未发现变电站、输电线路对农业生产、林木植被、家禽家畜饲养繁殖造成影响的迹象。由此可知，本工程建设投运后不会对周围的生态环境造成不良影响。5、污染防治措施变电站采用低噪声的主变，并采用了合理的平面布置，因此，变电站运行噪声不会对周边环境造成较大影响，本项目采取的噪声防治措施基本可行。建设过程要加强施工队伍的教育和监管，落实周围植被的保护措施。施工期应尽可能避开雨季，在生态影响较大处。6、总量控制分析本项目为110kV输变电项目，项目的主要环境影响因子为工频电磁场和噪声，均不属于国家相关环境保护法律法规规定纳入总量控制计划管理的污染物，因此本项目无需进行总量控制。7、清洁生产分析本项目是电能输送工程，送电工艺可靠，设备选型及材质满足送电需要，安全可靠，能有效地减少或杜绝污染事故的发生，符合清洁生产原则。8、综合结论综上分析，110kV桔山变增容工程的建设符合国家产业政策，符合贵州省电网规划。项目选址合理、可行，本建设项目对优化电网结构，满足区域用电需求，促进当地经济发展具有重要积极的意义。建设单位在严格执行本环境影响报告表中规定的各项污染防治措施和生态保护措施后，本项目从环保角度考虑是可行的。9、建议（1）施工期引起的噪声和粉尘对环境有一定的影响，应严格按照环境保护主管部门的规定进行施工，切实做到把环境影响减到最小。（2）在下阶段设计和建设中，建设单位要进一步提高环境保护意识，充分重视和认真实施相关环保措施。55 （3）建设单位在下阶段工程设计、施工及运营过程中，应随时听取及收集公众对本项工程建设的意见，充分理解公众对电磁环境影响的担心，及时进行科学宣传和客观解释，积极妥善地处理好各类公众意见，避免有关纠纷事件的发生。（4）在项目实施中应加强项目环境管理，定期对施工人员进行文明施工教育，减少植被破坏。55 预审意见：公章经办人：年月日55 市级环境保护行政主管部门审查意见:公章经办人：年月日55 审批意见：公章经办人：年月日55'
