山东鲁能光大钢结构有限公司喷漆线项目环境影响报告书

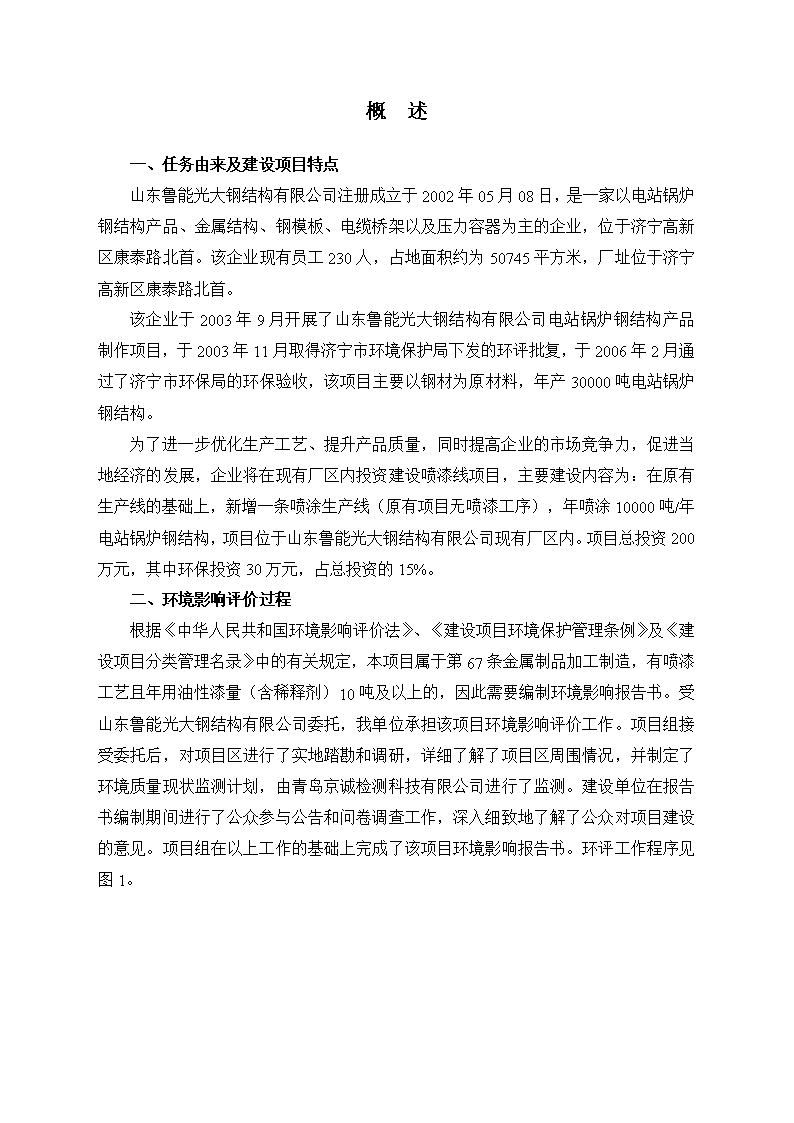

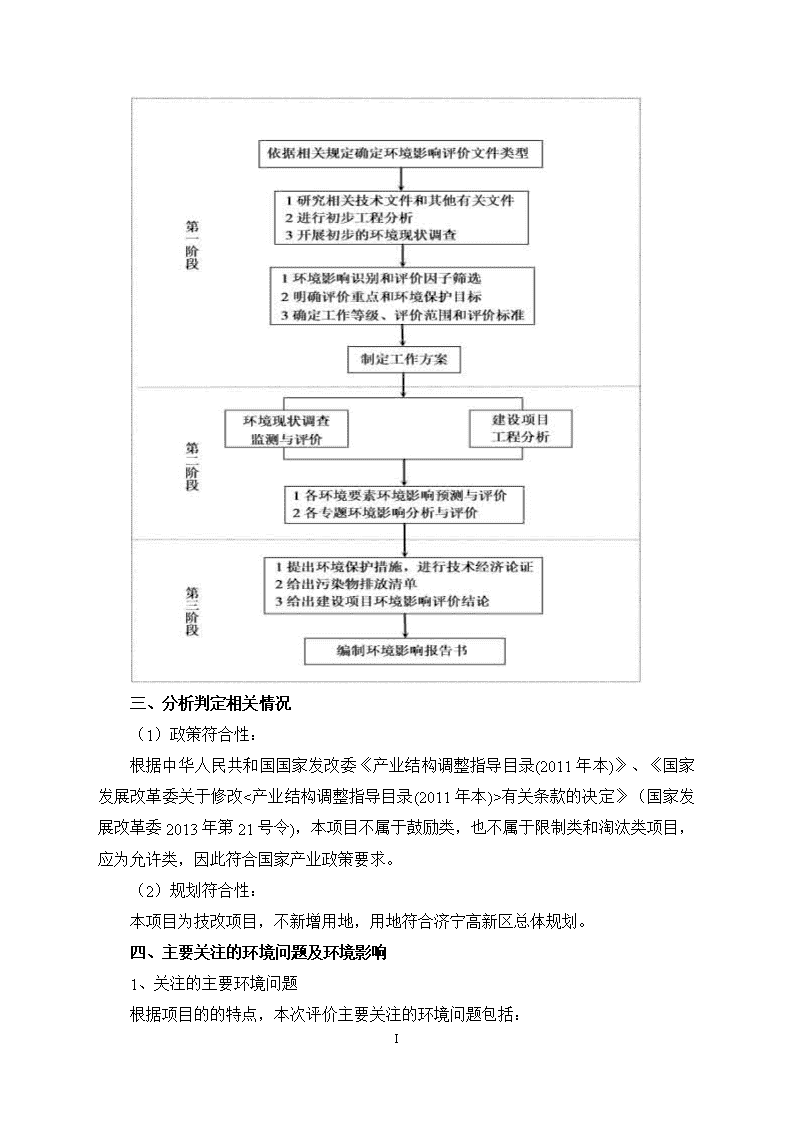

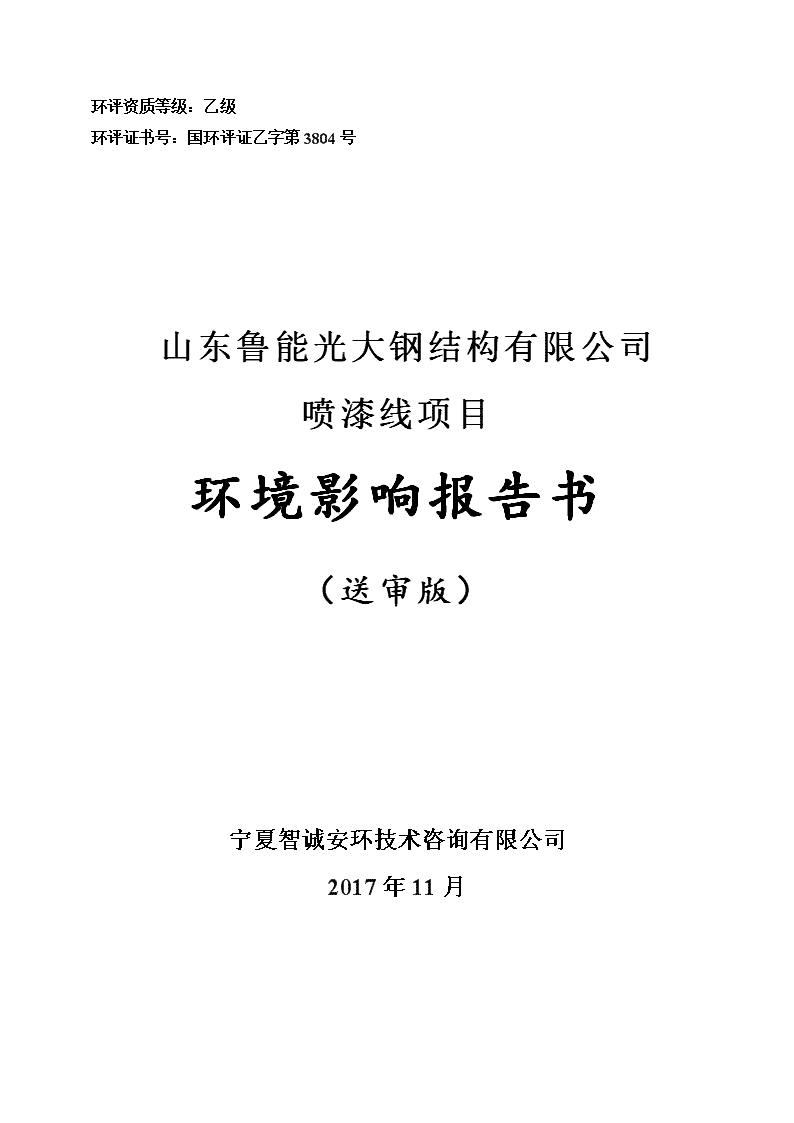

'环评资质等级：乙级环评证书号：国环评证乙字第3804号山东鲁能光大钢结构有限公司喷漆线项目环境影响报告书（送审版）宁夏智诚安环技术咨询有限公司2017年11月 概述一、任务由来及建设项目特点山东鲁能光大钢结构有限公司注册成立于2002年05月08日，是一家以电站锅炉钢结构产品、金属结构、钢模板、电缆桥架以及压力容器为主的企业，位于济宁高新区康泰路北首。该企业现有员工230人，占地面积约为50745平方米，厂址位于济宁高新区康泰路北首。该企业于2003年9月开展了山东鲁能光大钢结构有限公司电站锅炉钢结构产品制作项目，于2003年11月取得济宁市环境保护局下发的环评批复，于2006年2月通过了济宁市环保局的环保验收，该项目主要以钢材为原材料，年产30000吨电站锅炉钢结构。为了进一步优化生产工艺、提升产品质量，同时提高企业的市场竞争力，促进当地经济的发展，企业将在现有厂区内投资建设喷漆线项目，主要建设内容为：在原有生产线的基础上，新增一条喷涂生产线（原有项目无喷漆工序），年喷涂10000吨/年电站锅炉钢结构，项目位于山东鲁能光大钢结构有限公司现有厂区内。项目总投资200万元，其中环保投资30万元，占总投资的15%。二、环境影响评价过程根据《中华人民共和国环境影响评价法》、《建设项目环境保护管理条例》及《建设项目分类管理名录》中的有关规定，本项目属于第67条金属制品加工制造，有喷漆工艺且年用油性漆量（含稀释剂）10吨及以上的，因此需要编制环境影响报告书。受山东鲁能光大钢结构有限公司委托，我单位承担该项目环境影响评价工作。项目组接受委托后，对项目区进行了实地踏勘和调研，详细了解了项目区周围情况，并制定了环境质量现状监测计划，由青岛京诚检测科技有限公司进行了监测。建设单位在报告书编制期间进行了公众参与公告和问卷调查工作，深入细致地了解了公众对项目建设的意见。项目组在以上工作的基础上完成了该项目环境影响报告书。环评工作程序见图1。III 三、分析判定相关情况（1）政策符合性：根据中华人民共和国国家发改委《产业结构调整指导目录(2011年本)》、《国家发展改革委关于修改<产业结构调整指导目录(2011年本)>有关条款的决定》（国家发展改革委2013年第21号令)，本项目不属于鼓励类，也不属于限制类和淘汰类项目，应为允许类，因此符合国家产业政策要求。（2）规划符合性：本项目为技改项目，不新增用地，用地符合济宁高新区总体规划。四、主要关注的环境问题及环境影响1、关注的主要环境问题根据项目的的特点，本次评价主要关注的环境问题包括：III （1）本项目的污染防治措施和环境管理，关注本项目所采用的污染防治技术措施是否能实现达标排放要求，尤其关注二甲苯、非甲烷总烃的全过程防控与末端治理问题。（2）关注大气环境影响的可接受性。项目位于山东鲁能光大钢结构有限公司现有厂区，近距离敏感点为高新区阳光幼儿园、书香园，重点关注大气污染物排放对周边近距离敏感点的影响。2、本项目环境影响（1）废气本项目有组织废气主要包括调漆废气、喷漆废气、自干废气。项目涂装工序在整体移动式喷漆间进行，喷漆废气经高效过滤棉过滤后与调漆废气、自干废气一并经活性炭吸附装置吸附后，最终通过1根15m高的排气筒排放；无组织废气主要为涂装工序无组织散逸的有机废气，通过严格按照规范要求操作，加强喷漆工序的管理，来减少项目无组织废气的产生。（2）废水：本项目为技改项目，项目建成后不新增员工，因此不新增生活污水；项目采用干式喷漆房，无喷漆废水产生。（3）噪声：通过车间隔声、减震和距离衰减后，昼间厂界噪声能够满足《工业企业厂界环境噪声排放标准》（GB12348-2008）中的2类标准要求，敏感点处能够满足《声环境质量标准》（GB3096-2008）2类标准要求，对周围环境影响较小。（4）固废：技改项目完成后，新增部分固体废物，主要包括废过滤棉、废活性炭、废油漆桶、废溶剂桶等，均交由有资质的危废处置单位处置。项目产生的废物能够得到合理处置，对周围环境影响较小。（5）风险：在建设单位严格落实各项风险防范措施和风险应急预案的前提下，工程环境风险可防可控，项目建设是可行的。（6）卫生防护距离：根据大气环境影响预测结果，本项目不需要设置大气环境防护距离。根据计算，本项目卫生防护距离确定为以涂装车间为中心周围100m范围，卫生防护距离能够满足相关要求。因此，项目建设不会对周围敏感目标产生明显影响。五、环境影响评价主要结论山东鲁能光大钢结构有限公司喷漆线项目符合国家产业政策，符合鲁环函[2012]263号文、环鲁发[2007]147号文、鲁环评函[2013]138号文、鲁环发[2016]162号文III 的环境管理要求。在采取严格的环保和事故防范、应急预案等措施条件下，项目对周围环境的影响可得到有效控制，环境风险水平可以接受。项目在严格落实好本报告书提出的各项污染防治措施下，从环境保护的角度看，建设是可行的。报告书编制中得到了济宁市环保局高新技术产业开发区分局、青岛京诚检测科技有限公司等单位的大力支持及建设单位的积极配合，在此一并表示感谢！项目组2017年11月III 目录第1章总则11.1编制依据11.2评价目的与指导思想61.3环境影响因素识别71.4评价因子筛选81.5评价等级81.6评价范围111.7环境保护目标121.8评价标准132区域环境概况182.1自然环境概况182.2社会环境概况232.3环境质量概况252.4相关规划253工程分析293.1项目建设背景293.2现有工程分析301、存在的问题383.2技改项目工程分析393.3污染物产生及污染防治措施514环境质量现状监测与评价614.1大气环境质量现状监测与评价614.2地表水环境质量现状监测与评价704.3地下水环境质量现状监测与评价804.4声环境质量现状监测与评价864.5土壤环境质量现状监测与评价883 5环境影响预测与评价915.1环境空气影响预测与评价915.2地表水环境影响评价1035.3地下水环境影响评价1055.4声环境影响评价1105.5固体废物环境影响评价1135.6土壤环境影响分析1166环境风险评价1196.1概述1196.2风险物质及风险源识别1216.3评价等级和评价范围1236.4最大可信事故源项分析及对环境危害预测1246.5风险管理1256.6风险事故环境空气影响分析1286.7风险事故水环境影响分析1316.8化学品运输事故及其它风险影响分析及防范1336.9风险事故应急预案1346.10小结1416.11可能存在的社会稳定风险及其评价1427环境保护措施及其技术经济论证1477.1项目设计采取的环境保护措施1477.2废气处理措施及其技术经济论证1487.3固体废物处理措施及其技术经济论证1547.4噪声治理措施及其技术经济论证1557.5风险防范措施及其技术经济论证1557.6小结1558环境经济损益分析1568.1环境经济效益分析1563 8.2社会环境影响分析1588.3小结1589项目选址及建设合理性分析1599.1项目建设可行性分析1599.2项目选址可行性分析1639.3环境影响可行性分析1649.4与南水北调水污染防治规划符合性分析1669.5小结16610绿化方案16710.1指导思想16710.2总体设计原则16710.3绿化方案16711环境管理与环境监测计划16911.1环境管理16911.2监测计划和方案17111.3建设项目环境保护验收17211.4排污源排放清单17411.5排污口规范化管理17711.6信息公开17911.7总量控制原则17911.8总量控制对象17911.9总量控制分析18011.10总量控制建议18012结论和建议18112.1评价结论18112.2环境影响预测与评价18212.3建议1843 附件：1、关于开展该项目环境影响评价工作的委托书；2、《关于对山东鲁能光大钢结构有限公司喷漆线项目环境影响评价执行标准的函》；3、企业工商信息；4、现有工程环评批复；5、油漆成分说明书6、本项目监测报告；7、环评审批基础信息表。3 山东鲁能光大钢结构有限公司喷漆线项目1总则第1章总则1.1编制依据1.1.1国家环境保护法律、法规（1）《中华人民共和国环境保护法》（2015.1.1实施）；（2）《中华人民共和国环境影响评价法》（2016.9.1实施）；（3）《中华人民共和国大气污染防治法》（2016.1.1实施）；（4）《中华人民共和国水污染防治法》（2008.2.28修订）；（5）《中华人民共和国环境噪声污染防治法》（1996.10.29通过）；（6）《中华人民共和国固体废物污染环境防治法》（2016年11月7日修正版）；（7）《中华人民共和国清洁生产促进法》（2012年7月1日施行）；（8）《国务院关于修改<建设项目环境保护管理条例>的决定》（国务院第682号）；；（9）《建设项目环境影响评价分类管理名录》（2017年9月1日起施行）；（10）《中华人民共和国城乡规划法》（2015.04.24）；（11）《中华人民共和国节约能源法》（2016年7月修订）；（12）《产业结构调整指导目录(2011年本)》（修正）国家发改委2013年21号令；（13）《关于印发控制污染物排放许可制实施方案的通知》（国办发[2016]81号）；（14）《“十三五”环境影响评价改革实施方案》（环环评[2016]95号）；（15）《关于以改善环境质量为核心加强环境影响评价管理的通知》（环环评[2016]150号）；（16）《关于认真学习领会贯彻落实〈大气污染防治行动计划〉的通知》（环发[2013]103号）；（17）《京津冀及周边地区落实大气污染防治行动计划实施细则》（环发[2013]104号）；16 山东鲁能光大钢结构有限公司喷漆线项目1总则（18）《关于切实加强环境影响评价监督管理工作的通知》（环办[2013]104号）；（19）《关于印发<企业事业单位突发环境事件应急预案备案管理办法（试行）>的通知》（环发[2015]4号）。（20）《关于印发《建设项目环境保护事中事后监督管理办法（试行）》的通知》（环发[2015]163号）；（21）《关于印发建设项目环评信息公开机制方案的通知》（环发[2015]162号）；（22）《危险化学品安全管理条例》（国务院令第591号令，2011.3.2颁布，2011.12.1起施行）；（23）《关于进一步加强环境影响评价管理防范环境风险的通知》环发[2012]77号；（24）《关于印发〈环境影响评价公众参与暂行办法〉的通知》（环发[2006]28号，2006.2.14）；（25）《挥发性有机物（VOCs）污染防治技术政策》（环保部2013.5.24）；（26）《涂装行业清洁生产评价指标体系》（国家发改委、环保部、工信部公告2016年第21号）；（27）《关于印发重点行业挥发性有机物削减行动计划的通知》（工信部联节[2016]217号。1.1.1山东省环境保护法律法规（1）山东省人大第99号令《山东省环境保护条例》（2001.12.7第九届省人大常委会第24次会议修正）；（2）《山东省实施<中华人民共和国环境影响评价法>办法》（2005.11.25省十届人大常委会第24次会议修正）；（3）《山东省环境噪声污染防治条例》（2003.11.28省十届人民代表大会常务委员会第5次会议通过）；（4）《山东省建设项目环境保护条例》（山东省人大2001年12月修订）；（5）《山东省水污染防治条例》（2000.10）；（6）《南水北调东线工程污染规划实施意见》（南水北调办、发展改革委、监察部、建设部、水利部、环保总局，2003.9）；16 山东鲁能光大钢结构有限公司喷漆线项目1总则（7）《关于发布实施〈限制用地项目目录（2012年本）〉和〈禁止用地项目目录（2012年本）〉的通知》（2012.5.23）；（8）《山东省地面水环境功能区划方案》（山东省环境保护局2003.3）；（9）《山东省实施<中华人民共和国固体废物污染环境保护法>办法》（2003.1）；（10）《南水北调东线工程山东段水污染防治规划》（2002.7）；（11）《山东省南水北调工程沿线区域水污染防治条例》（2006.11.30）；（12）《山东省人民政府关于南水北调东线工程山东段水污染防治总体规划的批复》（鲁政发[2003]530号）；（13）《关于加强建设项目污染物排放总量控制有关问题的通知》（鲁环发[2007]108号）；（14）《关于构建全省环境安全防控体系的实施意见》（鲁环发[2009]80号）；（15）《关于建设项目环境影响评价文件分级审批的通知》（鲁环发[2010]42号）；（16）《山东省重点行业挥发性有机物专项治理方案》（鲁环发[2016]162号）；（17）《关于印发《建设项目环评审批原则（试行）》的通知》（鲁环函[2012]263号）（山东省环保厅2012.5）；（18）《山东省环境保护厅关于建立建设项目环评审批联动机制的通知》鲁环函[2013]410号；（19）《关于贯彻实施《山东省区域性大气污染物综合排放标准》等6项地方大气环境标准的通知》鲁环办函[2013]108号；（20）《山东省环境保护厅关于加强建设项目特征污染物监管和绿色生态屏障建设的通知》鲁环评函[2013]138号；（21）《山东省人民政府办公厅关于进一步加强危险化学品安全生产工作的意见》（鲁政办发[2008]68号）；（22）《关于进一步加强环境影响评价管理防范环境风险的通知》（环发[2012]77号）；（23）《山东省环境保护厅关于加强建设项目环境影响评价公众参与与监督管理工作的通知》（鲁环函[2012]138号）；16 山东鲁能光大钢结构有限公司喷漆线项目1总则（24）《山东省环境保护厅关于对空气质量恶化区域实行项目限批的通知》，鲁环函[2014]66号；（25）山东省环保厅《关于开展建设项目环境信息公开和环境影响评价社会稳定风险评估工作的通知》（鲁环办[2014]10号）；（26）《山东省大气污染防治条例》（2016年7月22日山东省第十二届人民代表大会常务委员会第二十二次会议通过）；（27）《关于贯彻实施<山东省区域性大气污染物综合排放标准>等6项地方大气环境标准的通知》(鲁环办函[2013]108号)；（28）《关于进一步加强建设项目固体废物环境管理的通知》（鲁环办函[2016]141）；（29）《山东省环境保护厅关于印发<建设项目环评审批原则(试行)>的通知》（鲁环函[2012]263号）；（30）《山东省环境保护厅转发〈关于切实加强风险防范严格环境影响评价管理的通知〉的通知》（鲁环函[2012]509号）；（31）《山东省环境保护厅关于严格落实〈山东省南水北调沿线水污染物综合排放标准〉等4项标准修改单的通知》（鲁环函[2013]70号）；（32）《山东省环境保护厅关于加强建设项目特征污染物监管和绿色生态屏障建设的通知》（鲁环评函[2013]138号）；（33）《关于加强生产建设项目水土保持方案审批管理的意见》(鲁水政字[2012]7号)；（34）《关于批准发布<山东省南水北调沿线水污染物综合排放标准>等4项标准修改单的通知》（鲁质监标发[2011]35号）；（35）《关于批准发布<山东省南水北调沿线水污染物综合排放标准>等4项标准增加全盐量指标限值修改单的通知》（鲁质监标发[2014]7号）。1.1.1济宁市环境保护文件（1）《济宁市国民经济与社会发展第十三个五年规划纲要》；（2）《济宁市大气污染防治条例》（2017.1.1施行）；（3）《济宁市人民政府关于印发济宁市2017年大气污染防治工作方案的通知》（济政字[2017]15号）；（4）16 山东鲁能光大钢结构有限公司喷漆线项目1总则《济宁市人民政府关于印发济宁市2017年水污染防治工作方案的通知》（济政字[2017]16号）；（2）《济宁市人民政府关于印发济宁市扬尘污染防治工作实施方案的通知》（济政字[2012]15号）；（3）《关于印发济宁市大气污染防治实施方案的通知》（济政办字[2013]50号）；（4）《关于进一步明确大气污染防治重点工作部门分工意见的通知》（济气综治发[2016]3号）；（5）《关于印发大气污染防治工作考核办法的通知》（济气综治发[2016]14号）；（6）《关于印发大气污染防治工作考核办法（第二批）的通知》（济气综治发[2016]15号）；（7）《关于印发〈济宁市住建领域大气污染防治“百日攻坚行动”实施方案〉的通知》（济建[2016]26号）；（8）《山东省济宁市人民政府关于印发<济宁市南水北调水污染防治工作推进方案>的通知》（济政字[2012]42号）；（9）《关于加强南水北调东线工程（济宁段）环境安全防控工作的通知》（济环字[2012]02号）；（10）《济宁市环境功能区划》（济宁市环境保护局）；（11）《济宁市城市总体规划》（2008-2030年）；（12）《济宁高新技术产业开发区总体规划——说明书》（山东省城乡规划设计研究院，济宁市规划局，济宁高新技术开发区管委会，2007年）；（13）《济宁高新技术产业开发区总体规划——文本》（山东省城乡规划设计研究院，济宁市规划局，济宁高新技术开发区管委会，2007年）；（14）《济宁高新区科技新城中心片区控制性详细规划》。1.1.1技术依据（1）《建设项目环境影响评价技术导则总则》（HJ2.1-2016）；（2）《环境影响评价技术导则大气环境》（HJ2.2-2008）；（3）《环境影响评价技术导则地面水环境》（HJ/T2.3-93）；（4）《环境影响评价技术导则地下水环境》（HJ610-2016）；16 山东鲁能光大钢结构有限公司喷漆线项目1总则（5）《环境影响评价技术导则声环境》（HJ2.4-2009）；（6）《环境影响评价技术导则生态影响》（HJ19-2011）；（7）《建设项目环境风险评价技术导则》（HJ/T169-2004）；（8）《关于发布<建设项目危险废物环境影响评价指南>的公告》(环境保护部公告2017年第43号）；（9）《危险化学品重大危险源辨识》（GB18218-2009）；（10）《国家危险废物名录》(2016.8.1施行)；（11）《山东省生态环境建设与保护规划纲要》；（12）《山东省水环境功能区划》；（13）《山东省2013-2020年大气污染防治规划》（2013.7）；（14）《大气污染防治行动计划》（2013.9）；（15）《山东省大气污染防治条例》（2016.7）；（16）《济宁市大气污染防治条例》（2016.9）；（17）《京津冀及周边地区落实大气污染防治行动计划实施细则》（2013.9）。1.1.1技术文件与资料1、关于开展该项目环境影响评价工作的委托书；2、《关于对山东鲁能光大钢结构有限公司喷漆线项目环境影响评价执行标准的函》；3、企业工商信息；4、现有工程环评批复；5、引用项目的监测报告；6、本项目监测报告；7、其他技术资料1.2评价目的与指导思想1.2.1评价目的（1）通过收集资料、现状调查，摸清工程所在地环境质量现状；（2）通过对项目的工程分析，找出主要污染因素及排污环节，确定主要污染物排放参数；16 山东鲁能光大钢结构有限公司喷漆线项目1总则（3）论证工程环保措施在技术上的可行性和经济上的合理性，分析是否符合达标排放、总量控制、节能减排、清洁生产的原则要求；（4）选用适当的预测和评价方法，对拟建工程实施后可能对周围环境造成的影响范围和程度进行分析、预测和评估，提出预防或者减轻不良环境影响的对策和措施；（5）提出可行的环境管理和监测计划，为项目设计、建设和环境管理提供科学依据。1.1.1指导思想以项目污染特征和所在地环境特征为基础，以有关环保法规为依据，以有关方针、政策及城市发展规划等为指导，以实现发展经济的同时保护环境为宗旨，最终指导建设项目的污染防治和环境管理。（1）根据工程特点，抓住影响环境的主要因子，有重点有针对性地进行影响评价。（2）评价方法力求科学严谨，分析论证要客观公正，评价结论中提出的对策措施具有可操作性。（3）体现环境保护与经济发展协调一致的原则，落实环保投资。（4）体现环境治理与管理相结合的精神，贯彻达标排放、总量控制、清洁生产的原则。（5）充分利用已有资料，在保证报告书质量的前提下，尽量缩短评价周期。（6）根据项目的特点，论证工程的环境、经济和社会效益。1.1.2评价重点根据建设项目对环境影响的特点，结合建设项目的特点，以工程分析为基础，大气环境影响评价及水环境影响评价、环保措施及其经济技术论证等作为本次评价工作重点。1.2环境影响因素识别1.3.1建设期本项目在现有厂区内建设，目前各厂房均已建设完成，施工期主要为设备运输、安装等环节，会产生扬尘、汽车尾气、噪声、废包装物等污染。施工期对周围环境影响是暂时的，随着施工的结束，上述影响随即消失。表1.3-1施工期主要环境影响因素识别环境要素产生影响的主要内容主要影响因素16 山东鲁能光大钢结构有限公司喷漆线项目1总则环境空气运输车辆扬尘运输车辆尾气CO、NOx等水环境施工人员生活污水等CODCr、BOD5、SS、声环境运输车辆、设备安装噪声1.3.2营运期项目生产运营过程中将产生废气、废水、固废、噪声。项目主要污染因素对环境的影响识别见表1.3-2。表1.3-2该项目营运期主要污染因素对环境的影响识别环境要素影响因子废气废水噪声固废环境空气■√----■√地表水--------地下水------■√声环境----■√--土壤□√------注：空格表示没影响，□表示影响较小，■表示影响较大。√表示可逆，×表示不可逆。1.1评价因子筛选根据本项目的工程分析以及“三废”排放情况的分析并结合当地的环境特点，确定评价因子，见表1.4-1。表1.4-1项目评价因子一览表评价内容主要污染源现状评价因子预测评价因子环境空气工艺废气SO2、NO2、TSP、PM10、PM2.5、甲苯、二甲苯、非甲烷总烃PM10、二甲苯、非甲烷总烃地表水/pH、CODcr、BOD、溶解氧、氨氮、悬浮物、总氮、总磷、石油类、挥发酚、氟化物、硫酸盐、氯化物、六价铬、铁、锰、铜、锌、砷、镉、汞、铅、镍、甲苯、二甲苯、粪大肠菌群共26项。/地下水/pH、高锰酸盐指数、总硬度、氨氮、溶解性总固体、挥发酚、硫酸盐、硝酸盐、亚硝酸盐、甲苯、二甲苯总大肠菌群共12项/噪声生产设备等效连续A声级Leq土壤/pH、镉、汞、砷、铜、铅、铬、锌、镍、阳离子交换量、甲苯、二甲苯共12项/环境风险油漆、稀释剂//16 山东鲁能光大钢结构有限公司喷漆线项目1总则1.1评价等级根据环境影响评价技术导则要求，结合本项目环境特征、环境质量状况及工程所排污染物量、污染物种类等特点，确定该项目环境影响评价工作等级。1.1.1大气环境影响评价等级按《环境影响评价技术导则大气环境》（HJ2.2-2008）要求，环境空气影响评价等级由每一种污染物的最大地面浓度占标率Pi的大小，及第i个污染物的地面浓度达标准限值10%时所对应的最远距离D10%来确定。其中Pi定义为：式中：Pi——第i个污染物的最大地面浓度占标率，%；Ci——采用估算模式计算出的第i个污染物的最大地面浓度，mg/m3；C0i——第i个污染物的环境空气质量标准，mg/m3。表1.5-1项目点源污染源排放参数一览表--点源名称排气筒高度排气筒内径烟气出口温度烟气量年排放小时数评价因子源强漆雾二甲苯非甲烷总烃符号NameHDTQvolHrQ漆雾Q二甲苯Q非甲烷总烃单位--mm℃Nm3/hhkg/hkg/hkg/h数据涂装工序排气筒150.6209400024000.2240.2782.295表1.5-2项目面源污染源排放参数及估算结果一览表--面源名称与正北夹角面源长度面源宽度面源初始排放高度年排放小时数评价因子源强二甲苯非甲烷总烃符号NameArcLlLWHHrQ二甲苯Q非甲烷总烃单位--°mmmhkg/hkg/h数据涂装车间019113.524000.0040.033由上表可知，本项目排放的有组织大气污染物主要有漆雾、二甲苯和非甲烷总烃16 山东鲁能光大钢结构有限公司喷漆线项目1总则，无组织大气污染物主要有二甲苯和非甲烷总烃。根据导则要求，采用估算模式对项目污染物的排放进行估算。本项目有组织排放Pmax为涂装工序排气筒排放的二甲苯，对应的P二甲苯=0.72%<10%；无组织排放Pmax为涂装车间排放的二甲苯，对应的P二甲苯=4.94%<10%。因此，确定本项目环境空气影响评价等级为三级。1.1.1地表水环境影响评价等级本项目为技改项目，项目建成后不新增员工，因此不新增生活污水；项目采用干式喷漆房，无喷漆废水产生，因此项目无废水外排，根据地面水导则要求，本次环评对地表水环境进行影响分析。1.1.2地下水环境影响评价等级地下水环境影响评价等级的划分应依据建设项目行业分类和地下水环境敏感程度分级进行判定，可划分为一、二、三级。1.5.3.1建设项目行业分类根据《环境影响评价技术导则地下水环境》（HJ610-2016）可知，建设项目所属的地下水环境影响评价项目类别应根据附录A确定，本项目为喷漆线项目，行业类别为附录A中第53条金属制品加工制造，有电镀或喷漆工艺的钢构件生产，对应的地下水环境影响评价项目类别为III类。1.5.3.2地下水环境敏感程度分级建设项目的地下水环境敏感程度可分为敏感、较敏感、不敏感三级，分级原则见表1.5-3。表1.5-3地下水环境敏感程度分级表敏感程度项目场地的地下水环境敏感特征敏感生活供水水源地（包括己建成的在用、备用、应急水源地，在建和规划的水源地）准保护区；除集中式饮用水水源地以外的国家或地方政府设定的与地下水环境相关的其它保护区，如热水、矿泉水、温泉等特殊地下水资源保护区较敏感集中式饮用水水源地（包括已建成的在用、备用、应急水源地，在建和规划的水源地）准保护区以外的补给径流区；特殊地下水资源（如矿泉水、温泉等）保护区以外的分布区以及分散式居民饮用水源等其它未列入上述敏感分级的环境敏感区a不敏感上述地区之外的其它地区a“环境敏感区”是指《建设项目环境影响评价分类管理名录》中所界定的涉及地下水的环境敏感区。本项目位于济宁高新区康泰路北首16 山东鲁能光大钢结构有限公司喷漆线项目1总则，不在生活供水水源地的保护区、供水水源地补给径流区，也不在与地下水环境相关的其他保护区内，因此确定本项目区地下水环境敏感程度为不敏感。1.5.3.3评价工作等级判定建设项目地下水环境影响评价工作等级划分见表1.5-4。表1.5-4评价工作等级划分表项目类别环境敏感程度I类项目II类项目III类项目敏感一一二较敏感一二三不敏感二三三本项目为III类项目，地下水环境敏感程度为不敏感，通过与上表对照可知，项目地下水评价等级为三级。1.1.1声环境影响评价等级根据济宁市环保局高新技术产业开发区分局《关于山东鲁能光大钢结构有限公司喷漆线项目环境影响评价执行标准的函》，本项目所在区域声环境功能类别为2类，建设项目建设前后评价范围内敏感目标噪声级增高量在3dB(A)以下，根据《环境影响评价技术导则声环境》（HJ2.4-2009）中规定声环境影响评价工作等级划分原则，确定本次声环境影响评价工作为二级。1.1.2环境风险评价等级本项目涉及的危险物料主要为油漆、稀释剂，根据重大危险源判别结果，本项目厂区不存在重大危险源。结合《建设项目环境风险评价技术导则》（HJ/T169-2004）表1评价工作级别的判别依据和方法，确定本项目环境风险评价工作等级为二级。1.1.3评价等级汇总本项目环境影响评价等级汇总见表1.5-5。表1.5-5环境影响评价工作等级确定表项目等级判据评价等级环境空气利用SCREE3估算污染物排放最大落地浓度，本项目有组织排放Pmax为涂装工序排气筒排放的二甲苯，对应的P二甲苯=0.72%<10%；无组织排放Pmax为涂装车间排放的二甲苯，对应的P二甲苯=4.94%<10%。三级地表水项目建成后不新增员工，不新增生活污水，现有工程废水经污水管网排入济宁高新区污水处理厂处理；项目采用干式喷漆房，无喷漆废水产生，综上技改项目无废水产生及排放。影响分析16 山东鲁能光大钢结构有限公司喷漆线项目1总则地下水建设项目行业分类III类三级建设项目场地地下水环境敏感程度地下水不在饮用水水源地范围内，不敏感噪声拟建项目所在地噪声类别《声环境质量标准》（GB3096-2008）2类二级项目建设前后噪声级变化<3dB(A)受影响人口数量变化情况不大环境风险重大危险源辨识不构成重大危险源二级1.1评价范围根据当地气象、水文、地质条件和拟建项目的性质与特点，确定本次评价范围。见表1.6-1。表1.6-1评价范围一览表项目主要影响因素评价范围评价等级环境空气生产废气以污染源为中心，半径2.5km范围内三级地表水生产废水廖沟河、泥沟河、小新河影响分析地下水厂区物料的跑冒滴漏、风险事故下泄漏物料及消防水厂址周围6km2范围三级声环境厂区设备噪声厂区界外200m范围内二级环境风险--以项目为中心，半径3km范围内二级1.2环境保护目标本项目位于济宁高新区康泰路北首，根据对项目周边情况的调查，评价区内无饮用水源地，无名胜古迹、旅游景点、文物保护等重点保护目标。本项目主要环境保护目标具体见表1.7-1，评价范围及环境敏感保护目标见图1.7-1。表1.7-1主要环境敏感保护目标一览表环境要素序号保护目标名称相对厂界人数保护等级方位距离（m）环境空气（*标注）环境风险（∆标注）1高新区阳光幼儿园*∆NW40200《环境空气质量标准》（GB3095-2012）二级标准2书香园*∆E705003广安家园*∆NE40022004济宁孔子国际学校*∆E72012005国家高新区大学园*∆NE7406106济宁技师学院*∆SE870120016 山东鲁能光大钢结构有限公司喷漆线项目1总则7都市美郡*∆S90015008圣都国际会议中心*∆SE10502009产学研基地*∆SE125060010南营村*∆NW1550110011国翠华府*∆SE1600150012创意大厦*∆SE170020013广泰家园*∆NE1800100014祖营村*∆NE185060015管委宿舍*∆E190040016东杨庄村*∆NW200060017绿色家园社区*∆S2150230018王桥村*∆NW230041019潘庄村∆SW260040020孙桥村∆NW260025021小店村∆SW2800100022杨柳国际新城∆NW2800100023高刘屯村∆NE295080024李屯∆NE300050025王回庄社区∆SE3000800地表水1廖沟河、泥沟河、小新河------《地表水环境质量标准》（GB3838-2002）IV类标准声环境1高新区阳光幼儿园*∆NW40200《声环境质量标准》（GB3096-2008）2类标准2书香园*∆E702000地下水1厂址周围6km2范围内的浅层地下水《地下水质量标准》（GB/T14848-93）Ⅲ类标准1.1评价标准根据济宁市环保局高新技术产业开发区分局《关于山东鲁能光大钢结构有限公司喷漆线项目环境影响评价执行标准的函》，本次环评执行环境质量和排放标准见表1.8-1。表1.8-1评价标准一览表项目执行标准标准分级或分类环境空气《环境空气质量标准》（GB3095-2012）二级16 山东鲁能光大钢结构有限公司喷漆线项目1总则地表水《地表水环境质量标准》（GB3838-2002）IV类地下水《地下水质量标准》（GB/T14848-93）Ⅲ类噪声《声环境质量标准》（GB3096-2008）2类1.1.1环境质量标准（1）大气：SO2、NO2、TSP、PM10、PM2.5执行《环境空气质量标准》（GB3095-2012）二级标准，详见表1.8-2。表1.8-2环境空气质量标准污染物名称取值时间单位二级标准浓度限值执行标准SO2小时值mg/Nm30.50《环境空气质量标准》（GB3095-2012）二级标准日均值mg/Nm30.15年均值mg/Nm30.06NO2小时值mg/Nm30.20日均值mg/Nm30.08年均值mg/Nm30.04一次mg/Nm30.3PM10年平均mg/Nm30.07日平均mg/Nm30.15PM2.5年平均mg/Nm30.035日平均mg/Nm30.075TSP年平均mg/Nm30.20日平均mg/Nm30.30甲苯最大一次mg/Nm30.6前苏联居民区大气中有害物质的最高容许浓度二甲苯最大一次mg/Nm30.2非甲烷总烃小时值mg/Nm32.0《大气污染物综合排放标准》（GB16297-1996）详解（2）地表水：项目附近水域执行《地表水环境质量标准》（GB3838-2002）中的IV类标准，全盐量参照执行《关于批准发布《<山东省南水北调沿线水污染物综合排放标准>等4项标准增加全盐量指标限值修改单》的通知》（鲁质监标发[2014]7号）中全盐量指标限值要求。详见表1.8-3。表1.8-3地表水环境质量标准序号污染物单位评价标准值评价标准16 山东鲁能光大钢结构有限公司喷漆线项目1总则1pH无量纲6-9《地表水环境质量标准》（GB3838-2002）表1中的IV类标准2CODmg/L303BOD5mg/L64氨氮（NH3-N）mg/L1.55总氮（以N计）mg/L1.56总磷（以P计）mg/L0.37氯化物（以Cl-计）mg/L--8石油类mg/L0.59粪大肠菌群（个/L）2000010全盐量mg/L1000参照《关于批准发布《<山东省南水北调沿线水污染物综合排放标准>等4项标准增加全盐量指标限值修改单》的通知》（鲁质监标发[2014]7号）（2）地下水：地下水参照执行《地下水质量标准》（GB/T14848-93）中的Ⅲ类标准，参考《地表水环境质量标准》（GB3838-2002）表3集中式生活饮用水地表水源地特定项目标准限值。详见表1.8-4。表1.8-4地下水环境质量标准单位：mg/L（pH无量纲）序号污染物标准限值标准限值1pH6.5-8.5《地下水质量标准》（GB/T14848-93）Ⅲ类标准2高锰酸盐指数3.0mg/L3总硬度450mg/L4溶解性总固体1000mg/L5硫酸盐250mg/L6氨氮0.2mg/L7硝酸盐20mg/L8亚硝酸盐0.02mg/L9挥发酚0.002mg/L10总大肠菌群3.0个/L11甲苯0.7mg/L参照《地表水环境质量标准》（GB3838-2002）表3集中式生活饮用水水源地特定项目标准12二甲苯0.5mg/L16 山东鲁能光大钢结构有限公司喷漆线项目1总则（2）声环境：项目所在区域声环境执行《声环境质量标准》（GB3096-2008）中的2类标准，详见表1.8-5。表1.8-5声环境质量标准类别昼间dB(A)夜间dB(A)《声环境质量标准》（GB3096-2008）中2类标准6050（3）土壤：土壤环境质量执行《土壤环境质量标准》（GB15618-1995）二级标准。甲苯、二甲苯执行《国家展会用地土壤环境质量标准》（HJ350-2007）中表1A级标准。详见表1.8-6。表1.8-6土壤环境评价执行标准一览表（单位：mg/kg）评价因子汞镉铅铜铬二级标准值（pH＞7.5）1.00.60350100350评价因子砷镍锌甲苯二甲苯二级标准值（pH＞7.5）25603002651.1.1污染物排放标准表1.8-7污染物排放标准一览表项目分类执行标准废气工艺废气颗粒物排放执行《山东省区域性大气污染物排放标准》（DB37/2376-2013）表2重点控制区标准、《大气污染物综合排放标准》（GB16297-1996）中表2标准有机废气执行《大气污染物综合排放标准》表2标准废水生活污水《污水排入城镇下水道水质标准》（GB/T31962-2015）中表1B等级标准噪声厂界噪声《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准固废一般固废《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）及其修改单危险固废《危险废物贮存污染控制标准》（GB18597-2001）及其修改单表1.8-8污染物排放标准限值一览表序号项目标准值单位标准来源一废气排放标准1漆雾10mg/m3《山东省区域性大气污染物综合排放标准》（DB/37/2376-2013）表2重点控制区第四时段标准3.5（15m排气筒）kg/h《大气污染物综合排放标准》（GB16297-1996）表216 山东鲁能光大钢结构有限公司喷漆线项目1总则2二甲苯70mg/m3《大气污染物综合排放标准》（GB16297-1996）表2中二级标准1.0（15m排气筒）kg/h无组织厂界≤1.2mg/m33非甲烷总烃120mg/m310（15m排气筒）kg/h无组织厂界≤4.0mg/m3二废水排放标准1pH6～9无量纲《污水排入城镇下水道水质标准》（GB/T31962-2015）中表1B等级标准2CODCr500mg/L3BOD5350mg/L4SS400mg/L5氨氮45mg/L6石油类20mg/L三厂界噪声排放标准1昼间60dB(A)《工业企业厂界环境噪声排放标准》（GB12348-2008）2类2夜间50dB(A)四固体废物1《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）及其修改单2《危险废物贮存污染控制标准》（GB18597-2001）及其修改单16 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况1区域环境概况1.1自然环境概况1.1.1地理位置济宁市位于山东省西南部，地处黄淮海平原与鲁中南山地交接地带。地理坐标为北纬34°26′～35°57′，东经115°52′～117°36′。其西北紧依黄河，北、东、东南、西分别与省内的泰安市、临沂市、枣庄市、菏泽市接壤，南与江苏省毗邻，西北角隔黄河与聊城市相望。京沪、石新铁路纵横境内，京杭大运河呈西北～东南向贯穿政区。济宁高新区位于济宁市的东北部，西起太行山路（同济西路），东至王因镇东部镇界泗河以西，北起黄屯、王因镇北部镇界，南至钱塘江路，所处位置对外交通便捷，日菏铁路、327国道、济微公路自区内通过，日东高速公路自本区北部穿越，形成对外联系的通道。随着济曲快速路、京沪高速铁路。兖石铁路复线建成通车，高新区对外交通优势和区位优势更加明显。本项目位于济宁高新区康泰路北首，交通运输条件十分便利，通讯、供水、供电、配套到位。项目地理位置见图2.1-1，项目周边环境概况图见图2.1-2。1.1.2地形、地貌、地质济宁高新技术产业开发区为鲁中南泰沂、蒙山山前倾斜平原与华北平原交接洼地的中心地带。地势北高南低，地形坡度万分之二左右。地面标高+35~+38m，以平原地形为主。境内地层自上而下有第四系、上侏罗统蒙阴组、上二迭统上石盒子组、下二迭统下石盒子组和山西组、上石炭统太原组、中石炭统本溪组、中下奥陶统和寒武系。本区为汶河冲积山前倾斜平原与泗河冲洪积扇与汶河冲积扇的迭交地带。第四系含水砂层较厚，颗粒较粗。岩性为亚粘土或粘土。。本项目区地势起伏不大，地形较为平坦填。1.1.3气象条件济宁高新技术产业开发区为温带半湿润季风大陆性气候，四季分明，春季干旱少雨，多风，夏季高温多雨，秋季气候温和，降雨稀少，冬季干旱寒冷，雨雪稀少。年平均温度13.5℃，日最高气温42.6℃27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况，全年平均降水量为719.2mm，降雨多集中在6～9月份。年平均蒸发量为1728.27mm。年平均日照时数为2490小时，6月最大为261.2小时，年平均相对湿度为69%，最大月均相对湿度为82%，最小为61%。年平均气压为1011.7百帕，全年无霜期为204天，冻土期为48天，最大冻土深度为0.37m。春夏两季多南风及东南风，冬季多北风及西北风，年平均风速为3.3m/s。常年主导风向为东南（SE），风，年出现频率为11.8%，次主导风向为南（S）风，频率为11.23%。1.1.1地表水该地区属淮河水系，沂沭汶泗区，南四湖流域，为“南水北调东线工程”沿线流域，地表水流向大致自北向南，为平原型河道。周围主要河流有京杭运河、泗河、洸府河、廖沟河、泥沟河、杨家河等。其中，廖沟河、泥沟河穿过规划区，为洸府河的支流，廖沟河与泥沟河交汇后在下游汇入洸府河。京杭运河在济宁段主要为梁济运河，始于梁山县国那里，至任城区李集一带，长约90km。在任城区内有四条支流：小新河、老运河、幸福河和南跃进沟。小新河全长10.5km，于长沟北汇入干流，为蜀山湖排水河道；老运河开挖于元朝，现存20km，始于安居镇火头湾，至许庄镇石佛村入南阳湖，北段为安居镇补泄河道，南段为济宁城区、许庄镇引排和航运河道。泗河发源于新泰县平顶山两侧，于接庄镇东贯庄入任城区，至新闸南入南阳湖。在任城区内右堤长18.6km，流域面积5.88km2。南阳湖系众水汇集之中心，南于昭阳、独山、微山三湖相连，统称“南四湖”。任城区的东、北、西三面环湖，堤防长36.4km，湖泊面积60km2。洸府河源于宁阳县大汶河左岸的柳沟，位于老运河以东，于李营镇何岗村东西入任城区，至石桥镇石佛村东入南阳湖，全长约60km。在任城区内长24.7km，流域面积157.69km2。汇入的支流有北跃进沟、杨家河、廖沟河。廖沟河为洸府河的支流，源于黄屯镇金家村东北，流经王因、黄屯两镇，至王因镇前仁美村西出境，在济宁市任城区石佛村入洸府河，后入南阳湖，全长25km。此河1953年首次开挖，经陆续疏浚、加深、筑堤，提高了防洪、排涝能力。兖州市境内河段长12.5km，宽25～46m，流域面积135.46km2。廖沟河现功能类型为纳污河，是兖州市主要的纳污河道，规划水质执行地表水Ⅳ类标准。杨家河：发源于兖州市大安镇西北部，流经兖州市18km，任城区8.5km于济兖公路桥北入洸府河干流，流域面积212.2km2，全长26.5km。27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况泥沟河为廖沟河的一个支流，南北链接洸府河的支流杨家河与廖沟河，全长约10.6km。本项目厂址所在地涉及的河流主要为廖沟河、泥沟河、小新河，建设项目所在区域地表水系分布情况图2.1-3。1.1.1地下水该区为汶泗河冲洪积物组成的山前倾斜平原。由于汶泗河多次迁移改道，整个山前倾斜平原古河道发育，第四系含水砂层较厚、颗粒较粗。自东北向西南第四系地层逐源加厚、含水砂层层次增多、总厚度增大、颗粒变细。济宁高新区地下水的主要补给来源为大气降水，其次为河流侧渗、侧向迳流以及引泗灌溉、农灌回渗等补给。该区域第四系地下水流向为由东北向西南。根据测试资料，浅水层水力坡度为0.8-1.4‰。深、浅层间一般有厚薄不匀的粘性土相隔，深层水位低于浅层水位。浅深层水位均以水平迳流为主，垂直迳流为次。在相对隔水层薄或含水层呈现透镜体产出时，浅层水慢慢地垂直下渗补给深层水。灰岩地下水的流向与第四系孔隙水基本一致，水力坡度约为2‰，运动缓慢。第四系也隙水主要以人工开采和地下水迳流方式排出区外。据济宁市水文站地下水开采量统计，济宁市、市郊及兖州市浅层地下水开采量为4.44亿m3/年。仅济宁市区开采量就为0.85亿m3/年，从而形成了以济宁市为中心的地下水位降落漏斗。第四第浅层水地下水埋深一般为12m左右，水位年变化幅度为2-4m。深层地下水位埋深向西南部渐变浅。气象、水文、人工开采、回灌是影响浅层、中深层地下水动态变化的主要因素。水位动态一般表现为1-5月份水位下降，5月份水位最低；6-9月份接受大气降水补给，水位回升，9月份水位最高；10-12月份降雨量减少，水位呈平缓下降状态。浅、深层地下水动态基本表现为同步升降。1.1.2地质及水文地质该区地质构造属鲁西断块隆起（Ⅲ级）兖州断凸（Ⅳ27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况级）单元，其边界东部为峄山断裂，西部为孙氏店断裂，北部为汶泗断裂，南部为凫山断裂。基底为泰山群变质岩系，基底之上发育古生代、中生代及新生代地层。其中，晚古生代地层中赋存丰富的工业煤层，是国家煤炭资源的重要基本。中、新生代以来，鲁西地块差异性升降运动强烈，产生了大规模凸起和断陷盆地，兖州断凸即为这一时期的产物。新生代第三纪断裂活动尤为强烈，形成东部泰山、鲁山、沂山等山脉，西部平原的山川地貌。褶皱构造表现基底与盖层有较大的差异性。基底褶皱为规模较大的复工褶皱，以紧密线型褶皱为主，形成较大的褶皱，盖层褶皱相对不发育，多为简单的单斜产状，大多向北倾，倾角较小。形成较大的褶皱为兖州向斜，轴向北东东，东半部为峄山断裂切割。济宁高新区处于泗河冲积平原区，松散层厚度较大，根据收集工程钻孔资料，本区包气带岩性以粉质粘土为主，包气带厚度自5.50～13.30m不等，包气带渗透系数在0.2～2.3m/d之间。因此，项目所在地包气带防污性能为中等。1、含水层、含水岩组及赋存特征项目所在地为泗河冲积平原，又是泗河冲洪积扇与汶河冲洪积扇的迭交地带。第四系含水砂层较厚，颗粒较粗。由东北向西南第四系逐渐加厚，含水砂层层次增多，厚度增大，颗粒变细。第四系厚度50～200m。根据勘探孔和农业灌溉机井资料分析：该区在20～60m左右有一较好的隔水层，一般厚度约5～20m，岩性为亚粘土或粘土。中深层孔隙水含水层组，大致埋深在62～150m之间，含水砂层由中细砂、含砾中粗砂组成，一般1～3层，单层厚度1～10m，累计厚度10～20m，地下水呈承压水性质，单位涌水量300～1000m3/d·m，水化学类型一般为HCO3--Ca2+或HCO3--Ca2+·Na+型水，矿化度0.3～0.7g/L。2、地下水补给、径流和排泄山前冲积平原地下水的主要补给来源为大气降水。人工回灌补给地下水（如引泗、引汶、引沂回灌工程）。山区的地下潜流向该平原排泄，以及泗河、洸府河、大汶河、运河等地表水体渗漏补给等。地下水的运移方向与当地的地形坡度一致，即由东北向西南方向流动。水力坡度1/1000～1/3000，浅层孔隙水与中深层孔隙水，由于隔水层的不连续，致使两层水力联系密切。该区内农业灌溉程度较高。城市较为集中，工业集中用水量较大，再加上农业用水，因此，人工开采是该区的主要排泄形式，侧向径流与越流排泄为次，由于地下水埋深较大，潜水蒸发可忽略不计。3、地下水动态特征27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况地下水动态反映了地下水收支平衡的过程。其变化规律主要受各项补排关系的制约。表现为随季节及气象周期性呈同步变化。该区第四系厚40～60m，水位埋深一般5～10m以上，年变幅2～3m以上，年内变化为：3～5月份，地下水位逐渐降至最低；在6～9月份，地下水位逐渐升至最高；10～2月份地下水位动态较为平稳。中深层孔隙水，其水位动态亦受季节性降水的影响。但由于埋深较大，只能间接的接受浅层地下水的补给。因此，水位变化在时间上表现出滞后现象。项目所在区域水文地质图见图2.1-4。项目位置本项目图2.1-5本项目区域地质构造图1.1.1地震烈度根据《中国地震动参数区划图》（GB18306-2001），该地区的地震动峰值加速度为0.10g，动峰速度为5～10cm/s。本区地震裂度为6~7度。27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况1.1.1自然资源济宁高新技术开发区地处平原，土地肥沃，光照充足，水源丰富，具有发展现代农业得天独厚的自然条件。盛产小麦、大豆、玉米和棉花、蔬菜等经济作物，已形成了草莓、韭菜、大蒜、银杏、辣椒、洋香瓜、中药材、花卉等优良品种生产基地。有香附、蔓荆子、枸杞子、桔梗等药材资源104科259种，苇、藕、荸荠等水生植物，鲤、鲫、鲢、草鱼、鲇鱼等水生动物，兔，獾、狸、刺猬等兽类动物，猫头鹰、麻雀、喜鹊等飞禽。该区域所在地为非生境敏感区，该范围内，人类活动较多，人类干扰强度较大，据初步调查，上述区域均不是重点保护野生动物的典型栖息地。1.2社会环境概况1、社会经济状况济宁高新技术产业开发区创建于1992年5月，辖5个街道，人口25万，面积255平方公里，是国家科技创新服务体系、创新型产业集群、战略性新兴产业知识产权集群管理、科技创业孵化链条试点高新区及省级人才管理改革试验区、山东省科技金融试点高新区。产业基础雄厚。建成工程机械、光电信息、生物技术、纺织新材料4个国家产业基地和国家北斗产业化应用示范基地，惠普、甲骨文、IBM、小松、巴斯夫、台湾联电、华为等世界500强企业落地投资，如意科技、山推股份、英特力光通信、泰丰液压、浩珂矿业、辰欣药业等一批骨干企业居全国同行业前列。人力资源丰富。建有人才联盟、大学园、大学科技园等一批人才培养、引进、产学研结合的公共人才平台，济宁大学园引进山东大学、复旦大学等一批名校资源，惠普、甲骨文等实训中心每年培训3000-10000名IT专业人员，57所职业院校在校专业技术人才16万人，产业工人训练有素、吃苦耐劳、忠诚守信。公共平台完善。建有生产力促进中心、留学生创业园、产学研基地、创意大厦等创新载体，17个行业公共技术平台开放运营，建成3家国家科技企业孵化器，各类孵化器加速器面积突破200万平方米，省级以上工程（技术）中心、博士工作站、院士工作站等100余家，形成了涵盖项目发现、团队构建、企业孵化、技术支持、法务商务等全价值链的创业服务体系。27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况科技金融活跃。建设了吴泰闸金融街、杨桥金融组团、财富中心等金融载体，聚集了近百家银行、证券、担保、保险、基金等金融机构，设立了济宁市首家科技小贷公司，20支创投、风投、天使基金规模突破50亿元，可为科技企业和创新人才提供全方位、专业化、定制化投融资解决方案。功能配套齐全。加快建设济宁复合中心，科技新城核心区面积拓展到17.6平方公里，建设了15年一贯制国际学校、三级甲等医院、科技中心、印象吟龙湾、永旺购物中心、东部绿洲、蓼河湿地，以及创意SOHO、专家公寓、企业家园、青年公寓等科研、教育、商务、金融、居住、生活、社交、休闲功能载体，区域整体环境通过ISO14001认证，已由单一工业园区跨入创新型国际化科技新城建设的新阶段。营商环境领先。与先进高新区对标，向一流高新区学习，建成了全省一流的数字化市民中心，在全省率先开通经济和社会事务服务呼叫中心，创造了“小区域、大平台，小政府、大社会，小机关、大服务，小街道、大社区”体制优势，是山东省行政审批最少、服务效率最高、发展环境最优、市场活力最强的地区之一。2015年，经济总量居全国国家高新区30强，综合实力跻身国家高新区第一方阵，主要经济指标位列山东省国家高新区前三位，以占济宁市2.3%的土地面积，创造了全市13.3%的地区生产总值，集聚了全市48%的高新技术企业、85%的科技企业孵化载体和45%的“511计划”人才。2017年一季度，济宁高新区完成国内生产总值127.34亿元，同比增长6.2%；其中第一产业增长1.1%，第二产业增长6.9%，第三产业增长5.7%。完成公共财政预算收入9.44亿元，增长0.3%；完成固定资产投资83.03亿元，增长10.6%(高于全市7.1个百分点）；规模以上工业增加值增长6.42%，实际利用外资2.1亿美元，下降-50.3%；实际利用内资3.2亿元；实现进出口总值20.14亿元，增长22.6%；其中出口10.43亿元，增长10.1%，多数经济指标增幅高于全市平均水平。2、行政区划与人口状况高新区行政范围内人口根据用地划分为五部分，洸河街道、柳行街道、黄屯镇、王因镇、接庄街道。西部高新区首期规划用地范围内，洸府河以西洸府河办事处现有非农业人口4.5×104人；洸府河以东柳行办事处辖村庄24个，总人口24740人，其中农业人口21478人，非农业人口2992人；黄屯镇辖32个行政村，王因镇辖59个行政村，接庄街道辖48个行政村。高新区行政范围内现状总人口24.2万人，村庄总数166个。27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况1.1环境质量概况1.1.1环境空气质量状况监测期间，各监测点SO2、NO2的小时平均浓度和日均浓度、TSP、PM10、PM2.5日均浓度均满足《环境空气质量标准》（GB3095-2012）二级标准。各监测点位甲苯、二甲苯均未检出，非甲烷总烃在各监测点的小时平均浓度均能够满足《大气污染物综合排放标准》（GB16297-1996）详解中的要求（2.0mg/m3）。1.1.2水环境（1）地表水环境质量状况根据地表水监测数据可知，廖沟河、泥沟河、小新河各监测点位的COD、总氮、硫酸盐、总磷、粪大肠菌群均存在不同程度的超标现象，其中总氮指标超标现象最为严重，廖沟河水质、小新河尚不能满足《地表水环境质量标准》(GB3838-2002)中Ⅳ类标准的要求，超标原因主要是因为廖沟河作为济宁市截污导流工程，为济宁市主要纳污河流，目前主要水源为济宁污水处理厂和济宁高新区污水处理厂排水，由于排污集中，河流水质现状尚不能达标。（2）地下水环境质量状况根据地下水监测数据可知，各点位的氨氮超标，其它评价因子均达标。评价区域氨氮超标主要是受农村面源污染，氮肥在降水和灌溉等淋溶作用下污染地下水，监测点其它指标基本可以达到《地下水质量标准》（GB/T14848-93）Ⅲ类标准。1.1.3声环境状况从本次环评监测结果来看，项目厂界监测点位昼、夜监测值均不超标，噪声环境质量现状满足《声环境质量标准》（GB3096-2008）中2类区标准。1.1.4土壤环境状况由现状监测评价结果可看出，项目监测点的各个监测因子均能满足《土壤环境质量标准》（GB15618-1995）中的二级土壤标准要求，总体来看项目所在区域土壤环境较好，目前未受到污染。1.2相关规划1.2.1济宁高新区总体规划27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况高新区布局结构根据《济宁高新区总体规划（2008-2020年）》，整个高新区布局结构可以概括为：“一心、两轴、三点、五区”。（1）一心：围绕中央公园构成的包括商业金融、行政办公、文化娱乐于一体的高新区公共中心，也是济宁城市的副中心。（2）两轴：崇文大道形成高新区的东西主轴，德源路形成南北主轴线。（3）三点：结合圣地度假村、黄屯镇驻地、王因镇驻地形成的三处片区公共服务中心。五区：利用铁路、道路将高新区划分为五个片区，分别为：柳行片区、中心片区、黄屯片区、王因片区和雪花片区。根据山东大学2008年6月《济宁高新区规划区开发建设环境影响报告书》确定的济宁高新区产业、行业准入制度：“严格执行国家产业政策，禁止高水耗、高能耗、高污染、低附加值的行业或企业进入高新区”。本项目满足以上制度，因此符合该高新区的准入条件。高新区工业用地在五大片区划分的基础上，又进一步按照产业类型分成了七大园区。分别为生物医药工业园、工程机械工业园、机械纺织工业园、高新技术工业园、生物食品工业园、黄屯机电工业园、王因机电工业园等。山东省人民政府文件（鲁政字[1992]50号）中，将济宁高新技术产业开发区正式批准为省级开发区，其产业定位确定为工程机械、生物制药、纺织服装为主。本项目属于其中的机械纺织工业园，用地为工业用地，因此本项目符合区域产业规划发展方向。项目建设地点交通十分便利，与外部市场联系十分顺畅。建设区周围无历史文物、名胜古迹以及珍贵动植物等重要保护目标，无放射性污染及严重的有害气体污染。综上，项目选址符合济宁高新区总体发展规划，项目选址基本合理，高新区总体规划见附图2.4-1。1.1.1环保规划2.4.2.1环境功能区划根据当地有关环境功能区划要求及高新区环保局执行标准函确认，项目区各环境功能区划具体如下：项目所在的区域环境空气为二类功能区；地表水环境控制为Ⅲ类水质标准；地下水水质执行地下水质量Ⅲ类标准；项目区噪声环境功能区划为2类。2.4.4.2南水北调东线工程规划南水北调东线山东段长27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况487km，输水线路为：经韩庄运河入南四湖，再经梁济运河、东平湖，在位山闸穿黄河（隧道）。接小运河至临清后分为两支，一支立交穿过卫运河，经临吴渠在吴桥城北入南运河，为河北、天津输水。另一支入七一河，六五河，在武城进入大屯水库。干线汇水区域包括南四湖流域、东平湖流域及海河流域一部分，涉及枣庄、济宁、菏泽、泰安、莱芜、聊城、德州、临沂、淄博9市。济宁是南水北调东线工程的重点地区。工程纵贯济宁南北，过境长度198公里。济宁境内一期工程计划2007年完成，同时加强污水治理，完成境内治污及截污导流项目，实现干线水质稳定达到国家地表水环境质量Ⅲ类水标准。调水工程主要包括：南四湖、梁济运河、柳长河河道治理；韩庄、二级坝、长沟、邓楼4处泵站建设；南四湖水资源控制工程；部分调水影响工程及通讯管理设施建设，规划投资30亿元（不含治污及污水资源化工程）。济宁境内一期工程调水规模为入下级湖200立米／秒进行调蓄，调蓄水位33.0米，经二级坝泵站125立米／秒入上级湖、梁济运河，再通过长沟泵站100立米／秒和邓楼泵站100立米／秒提水至东平湖新湖区内的柳长河，年输水天数为200天，输水时间为11月至次年5月。南水北调工程对沿线地表水质量提出了严格要求，确保输水干线的水质达到地表水环境质量Ⅲ类水标准。水质保证方案基本思路是：以节水为基础，实施污染治理、污水资源化、流域生态恢复与保护“三保险”策略。2.4.4.3山东省南水北调水污染物综合排放标准中的规定根据标准内容，将山东省南水北调沿线汇水区域划分为下列三类控制区：①核心保护区域指：山东省南水北调东线工程干渠大堤和所流经湖泊大堤（这两种大堤以下简称“沿线大堤”）内的全部区域。②重点保护区域指：核心保护区域向外延伸15km的汇水区域。③一般保护区域指：除以上核心保护区域和重点保护区域以外的其他调水沿线汇水区域。本项目所在区域距离京杭运河约13km，不超过15km，属于重点保护区。本项目与南水北调东线工程位置关系图见图2.4-2。2.4.4.4饮用水资源保护规划的符合性27 山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况济宁市主要水源地共计9个饮用水水源地，全部为地下水水源地。即市辖区5个，分别是城北水源地、南营水源地、贾村水源地、南水厂水源地、东厂水源地；兖州市2个，分别是东郊水源地和西郊水源地；邹城市1个，即唐村水源地；曲阜市1个，即南泉水源地。市辖区5个水源地，该水源地已于1998年划分审批，目前运行良好，未受到污染。现供水的水源地为3个，既城北水源地、贾村水源地、南水厂水源地，供水统一由市来水公司负责。3个水源地共有取水井66个，可开采水量为27万m3/a，实际开采量为24万m3/a，所有水都取自地下深层中砂孔隙水。市辖区水源地的划分范围为：一级保护区为饮用水水井周围半径30米范围。二级保护区面积为约66平方公里。城北水源地（包括北水厂和西水厂及其相连的水源地），面积约52平方公里；南营水源地，面积约4平方公里；贾村水源地，面积6.6平方公里；南水厂水源地，面积0.8平方公里；东水厂水源地面积2.5平方公里。①东水厂水源地：位于樱花集团东邻、太白路东首；②南水厂水源地：位于南辛庄水厂；③南营水源地：位于济宁市高新技术开发区内；④贾村水源地：位于共青团路济宁市自来水公司南临；⑤城北水源地：位于草桥口市场（老自来水厂）。另根据《山东省生态保护红线规划（2016-2020）》，该区域生态保护红线区为以水源地为中心，向外径向距离为200m的多边形区域。本项目距离水源地较远（约2.7km），不在饮用水水源保护区范围内，地下水源保护区见图2.4-3。27山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况27山东鲁能光大钢结构有限公司喷漆线项目2区域环境概况27 山东鲁能光大钢结构有限公司喷漆线项目3工程分析1工程分析3.1项目建设背景3.1.1项目由来山东鲁能光大钢结构有限公司注册成立于2002年05月08日，是一家以电站锅炉钢结构产品、金属结构、钢模板、电缆桥架以及压力容器为主的企业，位于济宁高新区康泰路北首。该企业现有员工230人，占地面积约为50745平方米，厂址位于济宁高新区康泰路北首。该企业于2003年9月开展了山东鲁能光大钢结构有限公司电站锅炉钢结构产品制作项目，于2003年11月取得济宁市环境保护局下发的环评批复，于2006年2月通过了济宁市环保局的环保验收，该项目主要以钢材为原材料，年产30000吨电站锅炉钢结构。3.1.2现有工程环保手续执行情况现有工程环保手续执行情况见表3.1-1，现有工程环评批复执行情况一览表见3.1-2。表3.1-1现有工程环保手续执行情况一览表项目名称审批部门审批时间、审批文号是否通过环保验收电站锅炉钢结构产品制作项目济宁市环境保护局2003.11.272006.02.17通过济宁市环境保护局验收表3.1-2现有工程环评批复执行情况一览表环评批复要求环保措施落实情况备注一、生活污水及少量生产废水符合《污水排入城市下水道水质标准》表1标准进入城市污水处理厂无生产废水排放，生活污水进入济宁高新区污水处理厂。已落实二、产生废气的工序必须增强设施密封性，焊接烟尘、抛丸粉尘产生的粉尘等必须经过处理后符合《大气污染物综合排放标准》（GB16297-1996）二级标准抛丸工序粉尘经布袋除尘器处理后通过1根15m高的排气筒排放，焊接烟尘经移动式焊接烟尘净化器处理后排放。已落实三、做好固废的无害化处理，废金属回收利用，焊渣及生活垃圾及时清运处理，防治对环境造成二次污染废金属（下脚料）、焊渣外售综合利用，生活垃圾由环卫部门定期清运。已落实四、磨光机、抛丸机等主要噪声设备要采取消声防噪措施，噪声要符合《工业企业噪声排放标准》3类标准机械设备全部置于厂房内部，采取消声、隔声措施。已落实55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析表3.1-3现有工程同验收报告内容对比一览表序号项目验收报告内容现有工程情况符合性1生产能力年产30000吨电站锅炉钢结构年产30000吨电站锅炉钢结构符合2建筑物组成1座生产车间，1座办公室1座生产车间，1座办公室符合3生产工艺以钢材为原料，通过下料、拼装、焊接、调直、钻铣、装配、修磨、试组装、抛丸、涂漆等工序生产产品以钢材为原料，通过下料、拼装、焊接、调直、钻铣、装配、修磨、试组装、抛丸等工序生产产品，不再涂漆符合4环保措施1、废气：抛丸粉尘经抛丸机自带除尘器处理后通过15m高排气筒排放；车间内安装排气扇，焊接烟尘通过排气扇排出车间；抛丸工序粉尘经布袋除尘器处理后通过1根15m高的排气筒排放，焊接烟尘经移动式焊接烟尘净化器处理后排放，增加焊接烟尘处理措施不符2、废水：生产废水和生活污水经污水管网排入济宁市污水处理厂深度处理无生产废水产生，生活污水经污水管网排入济宁高新区污水处理厂处理，排水去向发生变化不符3、噪声：磨光机、抛丸机等主要噪声设备要采取消声防噪措施与环评报告及批复内容一致符合固废：下脚料外售物资回收站，生活垃圾、焊渣由环卫部门定期清运增加废润滑油、废乳化液等危险废物，均委托有资质的危废处置单位处置；增加布袋除尘器收尘，与生活垃圾一并委托环卫部门清运；焊渣、下脚料外售物资回收站不符3.2现有工程分析3.2.1项目概况现有工程主要进行电站锅炉钢结构产品的生产，现有工程组成情况见表3.2-1。表3.2-1现有工程项目组成一览表工程类别组成主要内容备注主体工程生产车间1座，建筑面积20000m2，主要包括下料、拼接、组对、焊接、调直、钻孔、修磨、组装、除锈等工艺。——辅助工程办公室1座，位于厂区北部——配电室1座，位于厂区东部。——储运工程仓库不设置专门的仓库，仅在生产车间内设置部分原料暂存区和产品暂存区，项目原料随用随购，在厂区内的存储量较少。——公用供水由高新区自来水管网提供。——55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析工程供电由高新区供电线路提供。——供热办公区采用空调供暖。——环保工程废气治理抛丸粉尘经布袋除尘器处理，通过一根15米高排气筒排放；焊接烟尘通过移动式焊接烟尘净化器净化后排放，车间设置排气扇将废气排出车间。——废水治理项目无生产废水排放，生活污水排入化粪池，再进入高新区污水处理厂，经处理达标后排入外环境——噪声治理选用低噪声设备，对高噪声设备采取消声、吸声、隔声、减震措施。——固废治理下脚料、焊渣外售物资回收站，废乳化液、废润滑油、交由有资质的单位处置，生活垃圾、布袋除尘器收尘交由环卫部门统一清运。新增废润滑油、除尘器收尘3.2.2产品方案现有工程产品方案见表3.2-2。表3.2-2现有工程组成情况一览表产品名称产量备注电站锅炉钢结构30000吨/年--3.2.3生产工艺流程及产污环节现有工程主要进行电站锅炉钢结构的生产，不涉及喷漆、磷化等表面处理工艺（涂漆工序已取消），工艺流程及产污环节见图3.2-1。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析S、N、GS、NNNNS、N、G图3.2-1现有工程部分产品生产工艺流程及产污环节图工艺流程简要说明：钢材经检验后，通过切割机进行切割下料，根据配料图进行拼接、组对、焊接，经调直后进行钻孔制作，杆件修磨，然后进行试组装，通过尺寸终验后，包装出厂，现有工程生产工艺不涉及喷漆工艺。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析现有工程的主要污染物产生情况详见表3.2-3。表3.2-3现有工程生产过程产污环节一览表类别污染源主要污染因子目前治理措施排放去向废气抛丸工序抛丸粉尘经布袋除尘器处理后，通过一根15米高排气筒排放有组织排放焊接工序焊接烟尘焊接烟尘通过移动式焊接烟尘净化器净化后排放，车间设置排气扇将废气排出车间无组织排放噪声生产车间Leq设备全部安装在车间内，安装隔声门窗，高噪声设备进行基础减震——固废机加工工序下脚料、焊渣外售物资回收站——废乳化液、废润滑油交由有资质的危险废物处置单位进行处置——生活垃圾、布袋除尘器收尘由环卫部门定期清运——注：现有工程环评中未识别布袋除尘器收尘、废润滑油、废乳化液，本次环评对其进行识别，并提出处置措施。3.2.3主要设备现有工程设备配置情况见表3.2-4。表3.2-4现有工程主要设备一览表序号设备名称单位数量1桥式起重机台82门式起重机台63电动平车台34端面铣床台15冲击试验机台16磁粉探测仪台27钻床台68直条切割机台19H型钢组对机台110H型钢翼缘矫正机台111X射线探测仪台212光谱仪台213H型钢抛丸清理机台114热处理机台155 山东鲁能光大钢结构有限公司喷漆线项目3工程分析15埋弧自动焊机台1016逆变焊机台2017超声波探测仪台13.2.4公用工程3.2.4.1给排水（1）给水现有工程用水主要为员工生活用水以及冷却用水，由高新区自来水管网提供。现有工程劳动定员230人，用水量按照30L/人·d计算，年运行300天，则生活用水量为6.9m3/d，即2070m3/a；冷却用水主要为钻床冷却用水，冷却用水循环利用，定期补充，补水量折合0.1m3/d（30m3/a），综上现有工程总用水量为7m3/d，即2100m3/a。（2）排水现有工程排水采用雨、污分流制，雨水单独收集后外排至附近沟渠。现有工程无生产废水产生，生活污水按用水量的80%计，则生活污水产生量为5.52m3/d，即为1656m3/a，生活污水经污水管网进入济宁高新区污水处理厂深度处理。（3）给排水平衡图现有工程水平衡图见图3.2-2。图3.2-2现有工程水平衡图（单位：m3/d）3.2.4.2供电现有工程年用电量300万kw·h，由高新区供电管网提供，厂区变电站引入，能够满足项目生产、生活的用电需求。3.2.4.3供热现有工程生产过程中不用加热，办公室取暖采用空调，厂区不建设锅炉等燃煤设施。3.2.5物料消耗情况现有工程生产所需原辅材料用量见表3.2-5。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析表3.2-5现有工程主要原辅材料一览表序号名称单位数量备注1钢材t/a31000外购2焊材t/a150外购3氧气瓶/a90000外购4乙炔瓶/a30000外购3.2.6主要污染物产生及治理措施3.2.6.1废气项目废气主要为抛丸粉尘、焊接烟尘。（1）抛丸粉尘现有工程抛丸工序会产生部分粉尘，经抛丸机自带布袋除尘器处理后，通过一根15m高排气筒排放。根据该项目的验收监测结果，抛丸粉尘平均排放浓度为13.3mg/m3，排放速率为0.118kg/h，能够满足《山东省区域性大气污染物排放标准》（DB37/2376-2013）表1其他排放源颗粒物要求（30mg/m3）。（2）焊接烟尘现有工程焊接过程中会产生烟尘；焊接烟尘通过移动式焊接烟尘净化器净化后排放，同时车间内安装有排气扇，将车间内废气排出车间。为了解现有工程焊接烟尘无组织排放对环境的影响，2017年11月12日至11月13日，企业委托青岛京诚检测科技有限公司对厂区无组织排放的颗粒物进行了监测，根据无组织监测结果，厂界颗粒物最大浓度为0.266mg/m3，能够满足《大气污染物综合排放标准》（GB16297-1996）表2无组织排放监控浓度限值（1.0mg/m3），对周围大气环境影响较小。检测结果见下表。表3.2-6无组织废气监测结果监测日期监测点位采样时间监测项目颗粒物小时值mg/m32017-11-121#上风向10:000.19813:000.16216:000.18655 山东鲁能光大钢结构有限公司喷漆线项目3工程分析2017-11-122#下风向10:000.22513:000.21316:000.2213#下风向10:000.22913:000.23416:000.2414#下风向10:000.22713:000.26616:000.2462017-11-131#上风向10:000.19513:000.20716:000.2232#下风向10:000.22613:000.25516:000.2233#下风向10:000.24513:000.22716:000.2284#下风向10:000.25013:000.26116:000.223表3.2-7监测期间气象参数表监测日期采样时间气温（℃）气压（KPa）风速（m/s）风向总云量低云量2017-11-1210:009.2101.52.1S0013:0015.5101.51.6S0016:0011.4101.31.4S002017-11-1310:008.3101.81.7S0013:0018.1101.62.1S0016:0012.8101.41.3S0055 山东鲁能光大钢结构有限公司喷漆线项目3工程分析3.2.6.2废水现有工程无生产废水，仅产生少量生活污水。生活污水按用水量的80%计，则生活污水产生量为5.52m3/d，即为1656m3/a，生活污水水质简单，主要污染物为CODcr、BOD5、氨氮、SS等，能够满足《污水排入城镇下水道水质标准》(GB/T31962-2015)B级标准要求，经污水管网进入济宁高新区污水处理厂深度处理。3.2.6.3噪声项目噪声主要是生产车间机械设备等设备运转产生的噪声，噪声级约为85~100dB(A)，为了对企业现有工程当前噪声排放情况进行了解，本次环评于2017年11月12日~11月13日在企业四个厂界及近距离敏感点处分别进行了噪声监测，噪声具体情况见表3.2-8。表3.2-8项目厂界噪声环境现状监测结果表点位昼间dB（A）夜间dB（A）监测值标准值达标情况监测值标准值达标情况1#东厂界53.860达标37.850达标2#南厂界55.6达标42.1达标3#西厂界52.5达标37.5达标4#北厂界56.7达标38.4达标5#高新区阳光幼儿园51.660达标38.950达标6#书香园49.5达标37.6达标由上表可以看出，现状监测期间，四个厂界噪声值均能满足《工业企业厂界环境噪声排放标准》(GB12348-2008)2类标准要求，近距离敏感点噪声值能够满足《声环境质量标准》（GB3096-2008）2类标准要求。3.2.6.4固废现有项目固废主要是机械加工过程中产生的下脚料、废焊渣、布袋除尘器收尘、废乳化液、废润滑油以及职工生活垃圾。（1）一般工业固废下脚料产生量为1000t/a，主要为废钢板和废铁屑，废焊渣产生量约为6t/a，布袋除尘器收尘产生量为28t/a。下脚料、焊渣全部外售物资回收站，布袋除尘器收尘委托环卫部门定期清运。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析（2）危险废物根据《国家危险废物名录》（2016版），废乳化液和废润滑油均属于危险废物。其中，废乳化液产生量为0.2t/a，废物类别为HW09油/水、烃/水混合物或乳化液，废物代码为900-006-09，为“使用切削油和切削液进行机械加工过程中产生的油/水、烃/水混合物或乳化液”；废润滑油产生量为0.2t/a，废乳化液、废润滑油和液压油均交由有资质的危废处置单位进行处置。（3）生活垃圾生活垃圾产生量为34.5t/a，经收集后交由环卫部门定期清运。现有工程固体废物产生情况具体见表3.2-9。表3.2-9现有工程固体废物产生情况一览表序号固废名称来源产生量（t/a）处理措施废物类别1下脚料机械加工过程1000外售物资回收站一般固废2废焊渣焊接工序63布袋除尘器收尘抛丸粉尘处理过程28环卫部门定期外运4生活垃圾职工生活34.55废乳化液机械加工过程0.2交由有资质的危废处置单位处置危险废物（HW09油/水、烃/水混合物或乳化液）6废润滑油机械加工过程0.2危险废物（HW08废矿物油）合计1068.9----3.2.7现有工程存在的问题及整改措施1、存在的问题目前，厂区尚未设立规范的危废暂存间。2、整改措施按照《危险废物贮存污染控制标准》（GB18597-2001）及其修改单要求建设危废间。3.2.8现有工程“三废”排放情况汇总现有工程污染物排放情况见表3.2-12。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析表3.2-12现有工程“三废”汇总一览表类别名称产生量（t/a）消减量（t/a）外排量（t/a）处理及排放去向废气抛丸粉尘28.32280.32经自带布袋除尘器处理后通过一根15m高排气筒排出车间焊接烟尘0.90.730.17通过移动式焊接烟尘净化器净化后排放废水废水量165601656经污水管网进入济宁高新区污水处理厂深度处理，经处理达标后排入泥沟河COD0.5800.58氨氮0.0500.05固体废物下脚料100010000外售物资回收站焊渣660生活垃圾34.534.50由环卫部门定期清运布袋除尘器收尘28280废乳化液0.20.20交由有危险废物处置资质的单位统一处理废润滑油0.20.203.2技改项目工程分析3.2.1技改项目基本情况项目名称：喷漆线项目建设单位：山东鲁能光大钢结构有限公司总投资：200万元环保投资：30万建设性质：技改建设地点：济宁高新区康泰路北首技改内容：在原有生产线的基础上，新增一条喷涂生产线（原有项目无喷漆工序），年喷涂10000吨/年电站锅炉钢结构。项目在现有生产车间内建设，不新增占地，不新建建筑物。总占地面积：不新增占地，仍为50745m2劳动定员与班制：不新增劳动定员，仍为230人，年工作日300天，实行一班制，每班8小时。项目地理位置见图2.1-1，周边关系图见图2.1-2。3.2.2工程组成55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析本次技改项目主要是新建一座喷漆房，喷漆房设置于生产车间内，喷漆房内共设置2个喷漆工位，具体项目组成情况见表3.2-1。表3.2-1项目组成情况一览表项目组成名称建设内容备注主体工程喷漆线设整体移动式涂装线一条，位于原有生产车间内部（建筑面积22000m2），内设喷漆室一间（19m×11m×3.5m），.调漆、喷漆及自干过程均在移动式喷漆室内进行。车间依托现有，新增喷涂生产线辅助工程办公室1座，建筑面积400m2依托原有公用工程供水系统由高新区自来水管网提供依托原有排水系统雨污分流依托原有供电系统由高新区供电线路提供，供电依托厂区现有变电站。依托原有储运工程化学品仓库在生产车间西南设置1座化学品仓库（30m2）进行油漆、稀释剂的暂时储存，储存能力能够满足要求新建环保工程废气喷漆废气经高效过滤棉过滤后与调漆废气、自干废气一并经活性炭吸附装置吸附后，最终通过1根15m高的排气筒排放。新建废水技改项目无新增生活污水和生产废水--噪声采用减振、隔声等措施新建固废废过滤棉、废活性炭、废油漆桶、废溶剂桶委托有危废处理资质的单位处置，在生产车间西南设置1座危废间（30m2）进行危废暂时储存，储存能力能够满足要求。新建3.2.3产品方案及规模技改项目产品为电站锅炉钢结构（喷漆件），具体产品产量情况见下表。表3.2-2产品规模一览表序号名称单位产量备注1电站锅炉钢结构吨/年10000外售，喷漆件注：具体规格根据客户订单要求进行生产。3.2.4总平面布置3.2.4.1厂区平面布置山东鲁能光大钢结构有限公司位于济宁高新区康泰路北首，厂区东侧为空地、西侧为康泰路、北侧为群英路，南侧为其他企业。项目西厂界、北厂界设置一个出入口。厂区设置整体生产车间一座，呈“L”55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析形，整体车间南部自东向西依次为下料、组立、钻铣、装配区，整体生产车间西部自东向西依次为抛丸区、喷漆房、装配区。事故水池、化学品仓库、危废暂存间位于整体生产车间西南角。项目所在厂区总平面布置图见图3.2-1。3.2.4.2厂区平面布置合理性分析企业厂区平面布置从方便生产、安全管理和保护环境等方面进行综合考虑，具体分析如下：（1）项目所在厂区共设置有2个出入口，一个位于厂区北侧，为主出入口；一个位于厂区西侧，为次出入口。各车间内各区域互相连通，方便生产。（2）在满足生产工艺流程要求的前提下，将主要装置按照流程集中布置，利于生产，便于管理，节约投资，减少占地。（3）项目近距离敏感点为项目区西北方位高新区阳光幼儿园和书香园，距离项目喷漆房分别为150m、250m，符合本项目卫生防护距离的要求，经预测，项目生产过程中有机废气在高新区阳光幼儿园和书香园的贡献值较小，均能满足相应的标准要求。（4）平面布置充分考虑了生产线、公用工程和原化学品仓库等的防火间距，自然通风和采光的要求等。生产车间、喷涂车间和危废库、化学品仓库之间有足够的防火距离。（5）各项公用工程尽可能靠近负荷中心，节省管线减少损耗，确保生产的需要。因此从环境保护角度分析，总图布置基本合理。综上所述，从安全生产、方便运输、便于管理、节省能源、环境保护等方面综合考虑，厂区总平面布置图基本合理。3.2.4项目主要生产设备本项目为技改项目，技改新增设备详见下表。表3.2-3技改项目新增设备一览表序号设备名称型号单位数量备注/用途1整体移动喷漆房——套1尺寸：19m×11m×3.5m2送风系统——台2——3地沟排风系统——台2——4活性炭废气净化器——台2——5排风机组——台2——6喷枪——个1——55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析3.2.5生产工艺流程及产污环节3.2.5.1生产工艺流程及产污环节本项目为技改项目，主要对现有工程生产的电站锅炉钢结构进行涂装，各主要生产工艺及产污环节论述如下：喷漆线采用移动式喷漆工艺，喷漆线处理电站锅炉钢结构10000吨/年，涂装工序包括喷涂和自干过程。（1）喷漆项目喷涂采用手工喷涂，在密闭的喷涂房内进行，移动式喷漆线设伸缩移动式喷漆室一间，该喷漆线设置3层喷漆工艺，本项目喷涂件首先需涂装底漆一层，使用环氧富锌底漆，喷涂漆膜厚度为40μm/道，油漆附着率75%，底漆层是与被涂工件基体直接接触的最下层的漆层，其作用是强化涂层与基体之间的附着力。中涂是直接喷涂于底层上并黏附于底层的涂饰层，其主要目的是对革面作均匀着色。该层要求色泽鲜明，具有良好的流平性和遮盖能力，本项目使用环氧云铁中间漆，喷涂漆膜厚度为40μm/道，油漆附着率75%。面漆是是在多层涂装中最后涂装的一层涂料，应具有良好的耐外界条件的作用。本项目使用聚氨酯面漆，喷涂漆膜厚度为25μm/道，油漆附着率75%。底漆喷涂、中涂、面漆每道漆喷涂时间均为20min。（2）自干移动式喷漆线喷漆后无需烘干，漆料均为自干漆，喷漆完成后的工件即在喷漆室内完成进行晾干，每道漆自干时间均为1h。整体移动式喷漆房：移动房体由钢结构框架、复合墙板、节能照明及行走驱动机构等组成。房体在驱动装置的带动下沿地面的轨道前后移动行走，同时电动提升卷帘门跟行走机构电气连锁，避免软帘门还没有升起时房体行走而造成危险情况的发生。减速机驱动部分为两台减速机分别驱动两角,两台减速机同时启动和停止，两台减速机互相连锁，其中一台出现故障时则两台同时停止，启动和停止由变频器控制，避免了造成倾斜脱轨采用一套左右移动式喷漆房体配套两个工位，整体移动至待喷工位后自动停止，相应工位风阀自动打开，其余工位风阀关闭。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析每个工位分别设有地沟设施排风系统，喷漆房内地面铺设地板格栅，工件放置上面，格栅下铺设过滤棉，喷漆时在由上而下的气流的作用下喷漆剩余漆雾随气流下降，大颗粒漆雾借重力惯性降落在过滤棉上，气流经过滤棉净化后后经地下风道进入有机废气再经过活性炭废气净化器对其中的有害物质进行吸附净化达标后高空排放。产污环节：喷漆工序主要产生喷漆废气（G1）、自干废气（G2）、无组织废气（G3）、废过滤棉（S1）、废活性炭（S2）、设备噪声。具体生产工艺流程及产污环节图见图3.2-2。图3.2-2技改项目生产工艺流程及产污环节图3.2.5.2产污环节汇总项目主要污染物产生及处理情况详见表3.2-4。表3.2-4项目产污环节一览表类别污染物名称产生点主要污染因子治理措施排放去向废气调漆废气G0调漆工序二甲苯、非甲烷总烃调漆工序在喷漆房内进行，喷漆废气经高效过滤棉过滤后（漆雾处理效率98%）与调漆废气、自干废气一并经活性炭吸附装置吸附后（二甲苯、非甲烷总烃吸附效率90%）”，最终通过1根15m高的排气筒排放有组织排放喷漆废气G1喷漆工序漆雾、二甲苯、非甲烷总烃自干废气G2烘干工序二甲苯、非甲烷总烃废水无新增生产和生活废水固废废过滤棉S1废气处理过程废有机物委托有危废处理资质的单位处理不外排废活性炭S2废气处理过程废有机物委托有危废处理资质的单位处理不外排55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析废油漆桶S3、废溶剂桶S4油漆和稀释剂使用过程废油漆、废溶剂委托有危废处理资质的单位处理不外排项目废气处理示意图见图3.2-3。图3.2-3项目废气处理示意图3.2.6主要原辅材料消耗及物料平衡3.2.6.1原辅料及能源耗用技改项目新增原材料主要包括油漆和稀释剂，辅助材料包括过滤棉、活性炭等。全年消耗物料量详见下表。表3.3-5原辅材料消耗情况一览表类别名称消耗量规格存贮量运输备注原材料电站锅炉钢结构10000t/a------利用现有生产线油漆29.17t/a25Kg/桶1t汽运新增，不含苯其中环氧富锌底漆13.78t/a25Kg/桶--汽运新增，不含苯环氧云铁中间漆10.77t/a25Kg/桶--汽运新增，不含苯聚氨酯面漆4.62t/a25Kg/桶--汽运新增，不含苯稀释剂4.83t/a25Kg/桶0.2t汽运新增，不含苯其中环氧稀释剂4.91t/a25Kg/桶--汽运新增，不含苯聚氨酯稀释剂0.92t/a25Kg/桶--汽运新增，不含苯3.2.6.2原材料成分分析本项目使用的油漆、稀释剂主要成分情况见下表。表3.2-6油漆、稀释剂主要成分及用量一览表醇酸油漆及稀释剂名称密度组成配比（%）环氧富锌底漆2.24固形物（环氧树脂、锌粉、氧化锌）65挥发性有机溶剂（丁醇、乙苯、二甲苯等）3555 山东鲁能光大钢结构有限公司喷漆线项目3工程分析其中：二甲苯12环氧云铁中间漆1.75固形物（环氧树脂）70挥发性有机溶剂（苯甲醇、乙苯、二甲苯等）30其中：二甲苯12聚氨酯面漆1.2固形物（环氧树脂、锌粉、氧化锌）65挥发性有机溶剂（醋酸丁酯、乙苯、二甲苯、轻芳羟溶剂等）35其中：二甲苯12环氧稀释剂0.78挥发性有机溶剂（二甲苯、丁醇、乙苯、轻芳羟溶剂）100其中：二甲苯12聚氨酯稀释剂0.84挥发性有机溶剂（二甲苯、乙苯）100其中：二甲苯75化学品中主要有害物质的理化性质见表3.2-7。表3.2-7油漆、稀释剂中有害物质的理化性质及危险特性名称分子式理化特性燃烧爆炸性毒性毒理环氧树脂——环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶的具有三向网状结构的高聚物。不可燃无毒聚氨酯树脂——一种具有高强度、抗撕裂、耐磨等特性的高分子材料可燃无毒丁醇C4H10OH，分子量74.12，无色液体，有酒味，相对密度约0.8109，沸点为117.5℃，易燃，熔点为-88.9℃，与乙醇、乙醚及其他多种有机溶剂混溶，蒸气与空气形成爆炸性混合物，爆炸极限1.45-11.25(体积)。易燃低毒二甲苯C6H4(CH3)2有间、邻、对三种同分异构体，无色透明液体，有类似甲苯的气味，不溶于水，可混溶于乙醇、乙醚、氯仿等多数有机溶剂，蒸汽压1.33kPa/32.0℃易燃低毒醋酸丁酯CH3COO(CH2)3CH3易燃低毒55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析无色透明有愉快果香气味的液体。较低级同系物难溶于水；与醇、醚、酮等有机溶剂混溶。易燃。急性毒性较小，但对眼鼻有较强的刺激性，而且在高浓度下会引起麻醉。乙苯C6H5C2H5无色液体，有芳香气味。，熔点：-94.9℃，沸点：136.2℃，相对密度(水=1)：0.87。易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热或与氧化剂接触，有引起燃烧爆炸的危险。与氧化剂接触猛烈反应。流速过快，容易产生和积聚静电。其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。易燃低毒油漆、稀释剂用量说明：（1）计算公式喷漆用量采用以下公式计算：m=ρδs×10-6/（η.NV·ε）其中：m—总油漆用量（t）；ρ—该涂料密度，单位：g/cm3，底漆取2.24，中涂漆取1.75，面漆取1.2。δ—涂层厚度（干膜厚度）（μm），底漆、中涂漆取40，面漆取25；s—涂装面积（m2/总车），根据企业提供数据，平均每件喷涂15m3，每件工件重2t，则总涂装面积为75000m2。η—该涂料所占总涂料比例（%），均取100%；NV—该涂料的体积固体份（%），底漆取65%，中涂漆取70%，面漆取65%；ε—上漆率，面漆为75%。（2）参数选定根据实际生产要求，底漆、中涂漆干膜厚度均为40μm，面漆干膜厚度为25μm。本项目为人工手动喷漆，根据《涂装技术使用手册》（叶扬详主编，机械工业出版社出版），喷漆的附着率与喷枪空气压力与喷漆距离有很大的关系，为了保证喷漆膜的厚度及均匀性，项目喷漆距离保持在30cm左右，喷枪压力0.3Mpa，涂料附着率约为75%左右。本项目涂料使用计算参数见表3.2-8。表3.2-8涂料用量计算参数一览表类型油漆密度ρg/cm3涂层厚度δμm该油漆组份所占油漆比例%原漆中的体积固体份%上漆率%环氧富锌底漆2.2440100657555 山东鲁能光大钢结构有限公司喷漆线项目3工程分析环氧云铁中间漆1.75401007075聚氨酯面漆1.2251006575备注：漆料密度按照20℃密度均值计算。喷漆所用漆量计算见表3.2-9。表3.2-9拟建项目涂料用量一览表产品种类产量喷涂面积（全部m2）底漆（t/a）底漆稀释剂（t/a）中涂漆（t/a）中涂漆稀释剂（t/a）面漆（t/a）面漆稀释剂（t/a）备注电站锅炉钢结构10000吨/年7500013.782.7610.772.154.620.92按照涂装面积计算合计总用漆量35t/a备注：喷三道漆，油漆用量：稀释剂用量按1：0.2。3.2.6.3物料平衡（1）喷漆过程中油漆物料平衡在调漆、喷漆、自干等过程中会产生挥发性废气，主要污染物为非甲烷总烃和二甲苯等，另外，在喷漆过程中还会产生漆雾。喷漆工序、自干工序、调漆工序废气产生量分别按照总挥发性废气量的39%、60%、0.5%计算，涂装过程中产生的无组织废气量约占总废气量的0.5%。根据上述参数进行物料衡算。喷漆室内设有高效过滤棉除尘系统，喷漆室内部采用人工喷涂，油漆附着率为75%，喷漆废气经高效漆雾过滤棉（漆雾处理效率98%）处理后，与自干废气、调漆废气一并进入活性炭吸附装置（非甲烷总烃处理效率90%）处理，最终通过1根15m高排气筒排放。本项目调漆、喷漆及自干过程中油漆物料平衡表见表3.2-10，调漆、喷漆及自干过程油漆物料平衡图见图3.2-4，底漆、中涂漆、面漆喷涂过程中的物料平衡见图3.2-5~3.2-7。表3.2-10油漆物料平衡表单位：t/a入料出料名称入料量名称出料量底漆115固体份8.96配件附着14.63NMHC4.82过滤棉吸附漆雾4.77含二甲苯0.58活性炭吸附NMHC(含二甲苯)13.88中涂漆固体份7.54二甲苯2.19NMHC3.2315m排气筒排放漆雾0.1含二甲苯0.39NMHC(含二甲苯)1.5455 山东鲁能光大钢结构有限公司喷漆线项目3工程分析面漆130固体份3二甲苯0.24NMHC1.62无组织排放NMHC(含二甲苯)0.08含二甲苯0.19二甲苯0.01底漆稀释剂NMHC2.76含二甲苯0.33中涂稀释剂NMHC2.15含二甲苯0.26面漆稀释剂NMHC0.92含二甲苯0.69合计35合计3555 山东鲁能光大钢结构有限公司喷漆线项目3工程分析55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析（2）涂装过程中二甲苯、非甲烷总烃物料平衡涂装程中非甲烷总烃、二甲苯物料平衡表见表3.2-11，非甲烷总烃、二甲苯物料平衡图见图3.2-5。表3.2-11非甲烷总烃、二甲苯物料平衡表单位：t/a入料出料名称入料量名称出料量非甲烷总烃15.5活性炭吸附装置吸附非甲烷总烃(含二甲苯)13.88挥发份中含二甲苯2.44二甲苯2.1915m排气筒排放非甲烷总烃(含二甲苯)1.54二甲苯0.24无组织排放非甲烷总烃(含二甲苯)0.08二甲苯0.01合计15.5合计15.555 山东鲁能光大钢结构有限公司喷漆线项目3工程分析3.2.7公用工程3.2.7.1给排水1、给水本项目为技改项目，项目建成后不新增员工，因此不新增生活用水；技改项目采用干式喷漆房，无新增生产用水，项目生产车间地面不需要冲洗，无地面冲洗用水，因此本项目无新增用水。（2）排水厂区采用雨污分流制排水系统，雨水采用雨水沟收集后汇集到厂外，就近排入厂区路边沟渠。技改项目不新增用水，因此不新增废水。（3）项目水平衡项目全厂水平衡总图见图3.2-7。图3.2-7全厂水平衡图（单位：m3/d）3.2.7.2供电项目用电由高新区供电管网引入厂区配电室，能够满足项目生产、生活的用电需求。3.2.7.3供热项目自干工序不需要加热，项目不建设锅炉。冬季采用空调取暖。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析3.2.7.4储运（1）储存：厂区内设置专门的原料仓库储存油漆和稀释剂等物料；并设置危废暂存库存储危险废物，危险废物委托有资质单位处理。（2）运输：厂外运输利用运输车辆解决；厂内运输主要为原材料及产品的运输，主要靠叉车、行车搬运。3.2.8劳动定员和工作制度技改项目建成后，不新增劳动定员，仍为230人，年工作日300天，实行一班制，每班8小时。3.3污染物产生及污染防治措施3.3.1废气项目废气由有组织废气和无组织排放废气两部分组成，各部分产生排放情况及防治措施如下：3.3.1.1有组织废气项目有组织废气主要是调漆废气G0、喷漆废气G1、自干废气G2，该部分废气产生排放情况及防治措施如下：①来源及产生量本项目喷漆过程中会产生含漆雾、二甲苯和非甲烷总烃等污染物的喷漆废气G1；调漆、自干过程中会产生含二甲苯和非甲烷总烃等污染物的调漆废气G0、自干废气G2。技改项目新建整体移动式喷漆房一座，调漆、喷漆、自干工序均在喷漆房内进行，根据油漆物料平衡，调漆、喷漆、自干工序漆雾产生量为4.87t/a，非甲烷总烃产生量为15.42t/a，二甲苯产生量为2.43t/a，调漆过程产生的废气与喷底漆时产生的废气一并处理排放。根据企业提供的资料，技改项目平均每天喷涂2批工件，每批分别经过喷底漆、底漆晾干、喷中涂漆、中涂漆晾干、喷面漆、面漆晾干过程，由于考虑到底漆、中涂漆、面漆的用量不同，本次环评分情况进行考虑，以其中排放速率、排放浓度较大者与标准值对照分析，进行达标评价。具体分析如下：本项目每批工件底漆、中涂漆、面漆喷涂时间均为20min，自干时间均为1h，项目每天生产2批工件，年工作300天，则每道漆年喷漆时间为200h、自干时间为600h。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析根据油漆物料平衡，调漆、喷漆及晾干过程中废气产生情况如下：喷底漆时，漆雾产生量为2.24t/a，产生速率为11.2kg/h；非甲烷总烃产生量为4.59t/a，产生速率为22.95kg/h；二甲苯产生量为0.555t/a，产生速率为2.78kg/h。底漆自干时，非甲烷总烃产生量为2.95t/a，产生速率为4.92kg/h；二甲苯产生量为0.35t/a，产生速率为0.58kg/h。喷中涂漆时，漆雾产生量为1.88t/a，产生速率为9.4kg/h；非甲烷总烃产生量为3.25t/a，产生速率为16.25kg/h；二甲苯产生量为0.393t/a，产生速率为1.97kg/h。中涂漆自干时，非甲烷总烃产生量为2.1t/a，产生速率为3.5kg/h；二甲苯产生量为0.254t/a，产生速率为0.42kg/h。喷面漆时，漆雾产生量为0.75t/a，产生速率为3.75kg/h；非甲烷总烃产生量为1.54t/a，产生速率为7.7kg/h；二甲苯产生量为0.535t/a，产生速率为2.68kg/h。面漆自干时，非甲烷总烃产生量为0.99t/a，产生速率为1.65kg/h；二甲苯产生量为0.34t/a，产生速率为0.57kg/h。涂装过程中废气产生情况见表3.3-1。表3.3-1涂装过程中废气产生情况一览表类别漆雾非甲烷总烃二甲苯运行时间（h/a）速率说明产生量（t/a）产生速率（kg/h）产生量（t/a）产生速率（kg/h）产生量（t/a）产生速率（kg/h）喷底漆时2.2411.24.5922.950.5552.78200喷底漆时的速率底漆自干时————2.954.920.350.58600底漆自干的速率喷中涂漆时1.889.43.2516.250.3931.97200中涂时的速率中涂漆自干时————2.13.50.2540.42600中涂漆自干时速率喷面漆时0.753.751.547.70.5352.68200喷面漆时的速率底面漆自干时————0.991.650.340.57600面漆自干时速率合计4.87——15.42——2.43——2400平均速率最大情况——11.2——22.95——2.78——最大速率55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析由表3.3-1可知，底漆喷涂过程中污染物排放浓度、速率最大，漆雾、非甲烷总烃、二甲苯产生最大速率分别为11.2kg/h、22.95kg/h、2.78kg/h。②处理措施及达标排放情况技改喷漆废气处理采用干法处理，喷漆废气首先经过高效漆雾过滤棉（漆雾处理效率98%）处理后，与自干废气、调漆废气一并进入2套活性炭吸附装置（非甲烷总烃处理效率90%）处理，最终通过1根15m高排气筒排放。喷漆废气处理过程简介：采用一套左右移动式喷漆房体配套两个工位，整体移动至待喷工位后自动停止，相应工位风阀自动打开，其余工位风阀关闭。每个工位分别设有地沟设施排风系统，喷漆房内地面铺设地板格栅，工件放置上面，格栅下铺设过滤棉，喷漆时在由上而下的气流的作用下喷漆剩余漆雾随气流下降，大颗粒漆雾借重力惯性降落在过滤棉上，气流经过滤棉净化后后经地下风道进入有机废气再经过活性炭废气净化器对其中的有害物质进行吸附净化达标后高空排放。干式漆雾过滤棉净化，采用意大利进口过滤棉，该过滤棉具有耐酸、耐碱、耐高温等特性，其表面特有的粘膜层能阻止气流中微细粒子泳移，过滤后空气尘埃粒子直径小于10μm的净化效率可达98%。根据物料平衡，本项目涂装过程中漆雾排放量为0.1t/a，非甲烷总烃排放量为1.54t/a，二甲苯排放量为0.24t/a。涂装过程中污染物最大排放浓度、排放速率发生在底漆喷涂时，根据项目设计资料，本项目喷漆房每套活性炭吸附装置配套风机风量为47000m3/h，本项目设置2套活性炭吸附装置，总风量为94000m3/h，则涂装过程中漆雾最大排放浓度、排放速率分别为2.38mg/m3、0.224kg/h，非甲烷总烃最大排放浓度、排放速率分别为24.41mg/m3、2.295kg/h，二甲苯最大排放浓度、排放速率分别为2.96mg/m3、0.278kg/h，能够满足《大气污染物综合排放标准》（GB16297-1996）表2二级标准和《山东省区域性大气污染物综合排放标准》（DB/37/2376-2013）表2“重点控制区、颗粒物”标准要求。检测口、检测平台设置：55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析按照《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）的要求，排气筒应设置采样孔及采样平台。采样孔在垂直管段（避开烟道弯头和断面急剧变化处）设置，采样孔内径≥40mm（仅采集气体时），采样孔管长≤50mm，不使用时应用盖板或管帽封闭。采样平台为监测人员采样时设置，面积≥1.5m2，护栏高度1.1m，采样孔距平台1.2~1.3m。根据以上分析可知，本项目装置运行及检测平台设置合理可行。3.3.1.2无组织废气（1）无组织废气产生情况无组织废气主要为涂装工序无组织散逸的有机废气，有机废气的主要成分为二甲苯和非甲烷总烃。具体产生情况如下:二甲苯和非甲烷总烃主要产生于涂装车间，油漆、稀释剂中的挥发份在调漆、喷漆、自干过程中部分以无组织形式排放，上述过程均在室内进行，取0.5%的挥发份为无组织排放。根据油漆物料平衡，本项目涂装车间无组织废气中非甲烷总烃排放量为0.08t/a（0.033kg/h），其中含二甲苯0.01t/a（0.004kg/h）。（2）无组织废气治理措施本项目主要通过采取如下措施，减轻无组织废气对周围环境的影响：①严格按照规范要求操作，加强喷漆工序的管理，减少项目无组织废气的产生；②在厂界周围种植适合当地土壤生长的植物，尽量减少无组织废气对周围环境的影响。经预测，颗粒物、二甲苯、非甲烷总烃的最大小时排放浓度分别为0.mg/m3、0.mg/m3、0.mg/m3，能够满足《大气污染物综合排放标准》（GB16297-1996）表2无组织排放监控浓度限值要求，即非甲烷总烃≤4.0mg/m3、二甲苯≤1.2mg/m3。本项目有组织废气产生及排放情况见表3.3-1，项目无组织废气产生及排放情况见表3.3-2。55 山东鲁能光大钢结构有限公司喷漆线项目3工程分析表3.3-2项目有组织废气污染物产生及排放情况一览表编号污染源污染物名称产生情况治理措施处理效率排放情况排放浓度标准排气筒参数达标情况1整体移动式喷漆房G0、G1、G2漆雾4.87t/a，11.2kg/h，119.15mg/m3高效过滤棉98%0.1t/a，0.224kg/h，2.38mg/m33.5kg/h，10mg/m3烟气量：94000m3/h高度：15m温度：293k内径：0.6m达标非甲烷总烃15.42t/a，22.95kg/h，244.15mg/m3活性炭吸附装置90%1.54t/a，2.295kg/h，24.41mg/m310kg/h、120mg/m3达标二甲苯2.43t/a，2.78kg/h，29.57mg/m390%0.24t/a，0.278kg/h，2.96mg/m31.0kg/h、70mg/m3达标注：项目共设置1根15米高的排气筒，全厂共2根排气筒，详见图3.3-1总平面布置图。表3.3-3本项目无组织废气污染物产生及排放情况一览表面源名称污染物面源长×宽×高(m)产生量(t/a)排放量(t/a)排放速率(kg/h)厂界最大落地浓度(mg/m3)排放浓度标准限值(mg/m3)排放方式治理措施是否达标整体移动式喷漆房二甲苯19×11×3.50.010.010.0040.1.2间歇对调漆、喷漆、自干过程加强管理并加强厂区绿化是非甲烷总烃0.080.080.0330.081244.0间歇是55 3.3.2废水本项目为技改项目，项目喷漆采用干式喷漆方式，无喷漆废水；项目生产车间地面不需要冲洗，无地面冲洗废水；项目不新增员工，因此不新增生活废水。综上所述，项目不新增废水。3.3.3噪声3.3.3.1噪声源本项目噪声污染源主要为喷漆设备和风机，噪声污染产生的主要设备、源强、治理措施见表3.3-4。表3.3-4主要噪声源情况一览表序号设备名称台/套噪声级（dB(A)）降噪措施降噪效果（dB(A)）排放源强（dB(A)）1喷漆设备175选用低噪声设备25503废气处理设备风机295隔声罩、消声器25703.3.3.2噪声处理措施本项目噪声控制主要采取控制噪声源与隔断噪声传播途径相结合的办法，具体治理措施如下：（1）声源治理选用低噪声设备；空气压缩机等高噪声级设备上安装减震基础，亦可安装隔声罩，并设置在室内；厂房顶部排风机安装隔振垫，亦可外罩隔声罩；定期进行设备检修，加装润滑剂，减轻设备运转时产生的噪声，确保噪声达标。（2）设备安装设计的防噪措施在设备、管道安装设计中，应注意隔震、防震、防冲击，以减少气体动力噪声。（3）厂房建筑设计中的防噪措施车间墙壁设置吸声的材料，设置隔声门和楔形窗，降低室内混响，增大隔声量；高噪声设备的车间尽量不要安排在靠近厂界的地方，集中放置。（4）厂区总布置中的防噪措施厂区合理布局，噪声源尽量远离办公区。通过采取以上噪声防治措施，厂界噪声可以满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准的要求，敏感点处噪声可以满足《声环境质量标准》（GB3096-2008）2类标准要求。60 3.3.4固体废物本项目运行过程中会产生废过滤棉S1、废活性炭S2、废油漆桶S3、废溶剂桶S4等，具体产生情况如下：（1）废过滤棉S1喷漆过程中为去除漆雾，采用高效过滤棉过滤漆雾的方式，本次环评按照过滤棉的吸附比例为1：0.5的比例进行计算，废过滤棉产生量约为14.31t/a，平均每周更换一次，每次更换0.2t废过滤棉。根据《国家危险废物名录（2016）》，该部分固体废物属于含有或直接沾染危险废物的废弃包装物、容器、清洗杂物，危废类别HW49，废物代码900-041-49，应交由有资质的危废处置单位处置。（2）废活性炭S2本项目利用活性炭吸附喷漆过程中产生的有机废气，活性炭与二甲苯、非甲烷总烃的吸附重量比例约为1：0.35~0.75，与活性炭质量与利用率有关。本项目选用优质多孔活性炭，活性炭采用三级吸附，提高吸附效率，每月更换第一级活性炭，然后将第二级作为第一级，第三级作为第二级，第三级为新补充的活性炭。利用该方法可以大大提高活性炭的吸附比例，本次环评按照1：0.5的比例进行计算，吸附有机废气为13.88t/a。则活性炭使用量为27.76t/a，废活性炭产生量约为41.64t/a，平均每半个月更换一次，每次更换1.388t活性炭。根据《国家危险废物名录（2016）》，废活性炭属于危险废物，危废类别HW49，废物代码900-041-49，属于含有或沾染毒性、感染性危险废物的废弃包装物、容器、过滤吸附介质，应交由有资质的危废处置单位处置。（3）废油漆桶S3、废溶剂桶S4本项目产生废弃油漆桶、溶剂桶，根据《国家危险废物名录（2016）》，该部分固体废物属于含有或直接沾染危险废物的废弃包装物、容器、清洗杂物，危废类别HW49，废物代码900-041-49，产生量约为3.5t/a，应交由有资质的危废处置单位处置。本项目固体废物产生情况具体见表3.3-5。表3.3-5项目固体废物产生情况一览表序号固体废物年产生量（t/a）废物类别危废代码处置方式1危险废物废过滤棉S114.31HW49其他废物900-041-49交有资质单位处理2废活性炭S241.64HW49其他废物900-041-493废油漆桶S3、废溶剂桶S43.5HW49其他废物900-041-4960 合计59.45——————3.3.5非正常工况污染物分析（1）非正常情况下污染因素工程设计采用国内先进、可靠的工艺流程和设备，在生产过程中，设置必要的报警、自动控制系统，当有事故发生时，各安全系统动作，使生产按要求停车或排除故障。项目的污染物产生环节主要在生产过程中，因此非正常工况的最主要污染源为废气处理装置。根据项目的实际情况，结合国内同类生产装置的运行情况，确定以下几种非正常状况：①临时开停车在生产过程中，停车、停水或某一设备发生故障，可导致整套装置临时停工。等故障排除后，恢复正常生产。②设备检修生产装置每年一次年检时，装置首先要停工，主反应装置、废气处理装置、污水处理设施等同步进行检查、维修和保养后，再开工生产。对于上述两种情况，装置内的物料首先要退出，液态的物料要导至存储容器内。③废气非正常工况通过分析，该工程废气非正常排放环节主要为过滤棉吸附装置、活性炭吸附装置失效，造成废气未经处理而直接排放。项目废气出现非正常工况时，污染物排放情况见表3.3-6。表3.3-6项目非正常工况下废气排放情况一览表污染源污染物废气量（m3/h）排放情况排放标准排放速率浓度限值涂装工序排气筒漆雾9400011.2kg/h，119.15mg/m33.5kg/h10mg/m3二甲苯2.78kg/h，29.57mg/m31.0kg/h70mg/m3非甲烷总烃22.95kg/h，244.15mg/m33.0kg/h120mg/m3根据上表可见，非正常工况下，项目喷涂废气的排放浓度及速率均存在超标现象。因此，项目建设运行后，企业应加强在岗人员培训和对除尘装置及废气吸收装置的运行管理，尽量降低、避免非正常工况的发生，一旦发现异常应立即停车检修。（2）非正常工况下防范措施60 项目环保设施均属常规设施，且项目投产后，并非全年生产，年生产时间为300天，有较长的设备维修期，只要建设单位重视环保设施的正常检修，加强设备的运行管理，出现事故的概率较小，可避免非正常排放对环境的影响。为尽量避免非正常排放发生，建设单位应采取如下防范措施：①设备选择、采购过程中，尽量选用质量较好的设备，从而减小非正常事故发生的机率。②企业应当加强工作人员的技术水平，使工作人员的操作正确、规范，避免人为失误造成非正常事故的发生。③企业应当建立完善的环保设施检修体制，做好生产设备和环保设施的管理、维修工作，派专人对易发生非正常排放的设备进行管理，出现异常，及时维修处理。④本项目非正常工况下危害最大的为废气净化设施出现故障，针对此种情况，企业应对废气集气装置和净化装置设专人进行管理，定时检查，同时确保废气净化装置和生产设备年同步运转率不小于99%；各废气处理装置前的引风机应设置两台，做到一用一备。⑤如出现事故情况，必要时应立即停产检修，待检修完毕后方可再进行生产。3.3.6项目“三废”排放情况汇总项目“三废”排放情况见表3.3-7。表3.3-7技改项目主要污染物产生及排放汇总一览表类别项目污染物产生量（t/a）削减量（t/a）排放量（t/a）废气有组织漆雾4.874.770.1二甲苯2.432.190.24非甲烷总烃15.4213.881.54无组织二甲苯0.0100.01非甲烷总烃0.0800.08固废危险废物废过滤棉14.3114.310废活性炭41.6441.640废油漆桶、废溶剂桶3.53.5060 3.3.7技改项目建成后“三本账”本项目建成后，不新增生活及生产废水，固体废物均能得到合理处置不外排，项目主要为废气污染物的外排。因此，本项目投产后，全厂污染物排放及“三本账”情况见下表。表3.3-8项目建成后全厂主要污染物排放量汇总一览表单位：t/a类别污染物现有工程排放量技改项目排放量技改项目以新带老削减量技改后全厂排放量全厂污染物增减情况废气颗粒物（粉尘漆雾）0.320.100.42+0.1二甲苯00.3400.34+0.34VOCs01.6201.62+1.62废水废水量16560016560COD0.58000.580氨氮0.05000.050固废00000注：上表中废水排放量为排入污水处理厂的量。60 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1环境质量现状监测与评价1.1大气环境质量现状监测与评价1.1.1大气环境质量现状监测1、监测布点根据本项目周围环境特点和导则要求，同时考虑项目大气污染物排放情况，以及以功能区为主兼顾均匀性布点原则，在项目所在厂区周围布设4个大气环境质量现状监测点。各监测点编号、点位、方位、与厂界距离及布设意义见表4.1-1和图4.1-1。表4.1-1大气监测点方位与距离表编号名称相对方位相对距离（m）布设意义1＃高新区阳光幼儿园NW40了解项目区上风向环境空气现状值2＃厂址----了解项目区环境空气背景值3＃书香园E70了解近距离敏感点环境空气背景值4＃济宁技师学院SE870了解项目区下风向环境空气现状值2、监测项目确定监测项目为：SO2、NO2、TSP、PM2.5、PM10、甲苯、二甲苯、非甲烷总烃，同时测定风向、风速、气温、气压、总云量、低云量等气象参数。3、采样及分析方法按照《环境空气质量标准》、《空气和废气监测方法》和《环境监测技术规范》中的有关规定执行，具体见表4.1-2。表4.1-2环境空气质量监测分析方法表样品类别分析项目分析方法方法依据仪器设备检出限二氧化氮盐酸萘乙二胺分光光度法HJ479-2009分光光度计BJT-YQ-079-05小时值0.005mg/m3日均值0.003mg/m392 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价环境空气二氧化硫甲醛吸收-副玫瑰苯胺分光光度法HJ482-2009分光光度计BJT-YQ-079-05小时值0.007mg/m3日均值0.004mg/m3PM10重量法HJ618-2011电子天平BJT-YQ-0390.010mg/m3PM2.5重量法HJ618-2011电子分析天平BJT-YQ-0750.010mg/m3TSP重量法GB/T15432-1995电子天平BJT-YQ-0390.001mg/m3甲苯活性炭吸附/二硫化碳解吸-气相色谱法HJ584-2010气相色谱仪BJT-YQ-001-020.0015mg/m3二甲苯活性炭吸附/二硫化碳解吸-气相色谱法HJ584-2010气相色谱仪BJT-YQ-001-020.0015mg/m3非甲烷总烃气相色谱法《空气和废气监测分析方法》（第四版增补版）国家环境保护总局（2003）（第六篇，第一章，五（一））气相色谱仪BJT-YQ-001-010.04mg/m34、监测单位、时间和频率监测单位：青岛京诚检测科技有限公司监测时间：2017年11月05日~2017年11月11日监测频率：检测项目中二氧化硫、二氧化氮、TSP、PM2.5、PM10、检测7天，甲苯、二甲苯、非甲烷总烃连续监测7天每天采样4次，且二氧化硫、二氧化氮分别检测小时浓度和日均浓度，小时浓度检测时间分别为2：00、8：00、14：00、20：00。TSP、PM2.5、PM10检测日均浓度，每天采样不少于24小时。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价5、监测结果监测期间，监测期间的气象情况具体见表4.1-3；环境空气现状监测结果具体见表4.1-4～4.1-6。表4.1-3大气监测期间同步气象观测情况一览表监测日期采样时间气温(℃）气压（KPa）风速(m/s)风向总云量低云量2017-11-0502:008.1101.72.5S————08:0010.5101.72.4S5114:0017.6101.42.1S5120:0013.8101.62.1S————2017-11-0602:007.3101.91.5S————08:0010.4101.91.7S5114:0019.4101.62.2S6220:0013.7101.81.6S————2017-11-0702:008.6101.71.7S————08:0011.7101.72.3S4014:0021.3101.42.1S4020:0015.4101.62.5S————2017-11-0802:009.6101.92.2S————08:0011.8101.71.8S5114:0021.4101.61.6S6220:0015.2101.72.0S————2017-11-0902:0010.4101.92.5S————08:0013.5101.71.4S4014:0019.3101.61.5S4020:0014.3101.72.4S————2017-11-1002:002.7102.12.7N————08:007.5101.92.9N4014:0016.6101.83.5N4020:0011.3101.92.3N————2017-11-1102:004.5102.42.0S————08:006.6102.22.1S5114:0012.6102.11.9S6220:008.9102.22.4S————92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.1-4二氧化硫、二氧化氮现状检测结果一览表监测日期监测点位采样时间监测项目二氧化硫小时值mg/m3二氧化硫日均值mg/m3二氧化氮小时值mg/m3二氧化氮日均值mg/m32017-11-051#高新区阳光幼儿园02:000.0340.0380.0320.03608:000.0470.04314:000.0220.01720:000.0680.0572#厂址02:000.0200.0460.0140.04308:000.0380.03614:000.0600.05620:000.0710.0683#书香园02:000.0430.0380.0410.03608:000.0300.02714:000.0190.01520:000.0650.0614#济宁技师学院02:000.0350.0420.0250.03908:000.0690.06214:000.0240.01920:000.0560.0482017-11-061#高新区阳光幼儿园02:000.0490.0400.0480.03908:000.0730.06214:000.0360.03220:000.0250.0202#厂址02:000.0520.0480.0410.04308:000.0730.07014:000.0280.01520:000.0530.0503#书香园02:000.0420.0420.0380.03708:000.0600.05814:000.0220.01720:000.0500.0494#济宁技师学院02:000.0240.0430.0180.03708:000.0500.04514:000.0350.03020:000.0650.06192 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-071#高新区阳光幼儿园02:000.0390.0380.0350.03608:000.0470.04614:000.0220.01620:000.0650.0572#厂址02:000.0340.0440.0320.04308:000.0520.05014:000.0250.01920:000.0780.0713#书香园02:000.0470.0370.0400.03808:000.0380.03514:000.0220.02120:000.0670.0604#济宁技师学院02:000.0470.0400.0410.04008:000.0600.05714:000.0250.02020:000.0620.0502017-11-081#高新区阳光幼儿园02:000.0530.0390.0490.03708:000.0360.03214:000.0190.01820:000.0640.0572#厂址02:000.0220.0430.0180.03908:000.0480.04614:000.0340.02920:000.0690.0663#书香园02:000.0380.0410.0360.03808:000.0500.04614:000.0240.02120:000.0570.0554#济宁技师学院02:000.0390.0390.0360.03408:000.0500.04614:000.0220.01720:000.0550.05192 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-091#高新区阳光幼儿园02:000.0610.0370.0580.03608:000.0190.01514:000.0320.02920:000.0490.0452#厂址02:000.0370.0430.0320.03908:000.0510.04714:000.0230.02020:000.0630.0603#书香园02:000.0370.0410.0320.03808:000.0590.05914:000.0200.01520:000.0530.0504#济宁技师学院02:000.0350.0380.0300.03408:000.0440.04214:000.0230.02020:000.0690.0642017-11-101#高新区阳光幼儿园02:000.0360.0420.0320.03708:000.0480.04614:000.0250.02020:000.0610.0552#厂址02:000.0370.0410.0320.03908:000.0480.04514:000.0240.01820:000.0690.0663#书香园02:000.0320.0400.0290.03808:000.0500.04914:000.0210.01520:000.0670.0614#济宁技师学院02:000.0210.0420.0180.04008:000.0550.04814:000.0290.02620:000.0750.06992 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-111#高新区阳光幼儿园02:000.0530.0450.0510.04108:000.0380.03714:000.0250.01820:000.0670.0632#厂址02:000.0460.0480.0440.04608:000.0580.05614:000.0260.02220:000.0700.0673#书香园02:000.0670.0400.0620.03608:000.0200.01414:000.0380.03720:000.0500.0444#济宁技师学院02:000.0410.0400.0350.03608:000.0600.05814:000.0220.02020:000.0530.047表4.1-5PM10、PM2.5、TSP现状检测结果一览表监测日期监测点位监测项目TSP日均值mg/m3PM2.5日均值mg/m3PM10日均值mg/m32017-11-051#高新区阳光幼儿园0.2310.0700.1332#厂址0.2370.0590.1313#书香园0.2180.0660.1284#济宁技师学院0.1920.0620.1032017-11-061#高新区阳光幼儿园0.2250.0640.1242#厂址0.2190.0710.1353#书香园0.2050.0640.1194#济宁技师学院0.2250.0560.1172017-11-071#高新区阳光幼儿园0.2230.0620.12592 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-072#厂址0.2070.0710.1313#书香园0.2100.0630.1204#济宁技师学院0.2030.0720.0952017-11-081#高新区阳光幼儿园0.2150.0640.1392#厂址0.1960.0600.1333#书香园0.2300.0700.1434#济宁技师学院0.2120.0600.1172017-11-091#高新区阳光幼儿园0.2050.0580.1402#厂址0.2120.0650.1303#书香园0.2210.0670.1334#济宁技师学院0.1950.0700.1242017-11-101#高新区阳光幼儿园0.2130.0650.1352#厂址0.2100.0570.1173#书香园0.1970.0560.1114#济宁技师学院0.2390.0720.1262017-11-111#高新区阳光幼儿园0.2040.0680.1272#厂址0.2100.0720.1313#书香园0.1960.0600.1144#济宁技师学院0.2280.0710.094表4.1-6甲苯、二甲苯、非甲烷总烃现状检测结果一览表监测日期监测点位采样时间监测项目甲苯小时值mg/m3非甲烷总烃mg/m3二甲苯小时值mg/m32017-11-051#高新区阳光幼儿园02:000.0015L0.620.0015L08:000.0015L0.710.0015L14:000.0015L0.770.0015L20:000.0015L0.810.0015L2#厂址02:000.0015L0.690.0015L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-052#厂址08:000.0015L0.720.0015L14:000.0015L0.810.0015L20:000.0015L0.800.0015L3#书香园02:000.0015L0.710.0015L08:000.0015L0.830.0015L14:000.0015L0.790.0015L20:000.0015L0.800.0015L4#济宁技师学院02:000.0015L0.690.0015L08:000.0015L0.730.0015L14:000.0015L0.780.0015L20:000.0015L0.830.0015L2017-11-061#高新区阳光幼儿园02:000.0015L0.680.0015L08:000.0015L0.770.0015L14:000.0015L0.830.0015L20:000.0015L0.810.0015L2#厂址02:000.0015L0.660.0015L08:000.0015L0.780.0015L14:000.0015L0.860.0015L20:000.0015L0.810.0015L3#书香园02:000.0015L0.670.0015L08:000.0015L0.790.0015L14:000.0015L0.860.0015L20:000.0015L0.750.0015L4#济宁技师学院02:000.0015L0.640.0015L08:000.0015L0.750.0015L14:000.0015L0.870.0015L20:000.0015L0.760.0015L2017-11-071#高新区阳光幼儿园02:000.0015L0.680.0015L08:000.0015L0.740.0015L14:000.0015L0.810.0015L20:000.0015L0.730.0015L2#厂址02:000.0015L0.660.0015L08:000.0015L0.720.0015L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-072#厂址14:000.0015L0.780.0015L20:000.0015L0.810.0015L3#书香园02:000.0015L0.670.0015L08:000.0015L0.730.0015L14:000.0015L0.820.0015L20:000.0015L0.700.0015L4#济宁技师学院02:000.0015L0.650.0015L08:000.0015L0.740.0015L14:000.0015L0.820.0015L20:000.0015L0.780.0015L2017-11-081#高新区阳光幼儿园02:000.0015L0.710.0015L08:000.0015L0.800.0015L14:000.0015L0.790.0015L20:000.0015L0.780.0015L2#厂址02:000.0015L0.670.0015L08:000.0015L0.740.0015L14:000.0015L0.830.0015L20:000.0015L0.790.0015L3#书香园02:000.0015L0.680.0015L08:000.0015L0.720.0015L14:000.0015L0.800.0015L20:000.0015L0.850.0015L4#济宁技师学院02:000.0015L0.650.0015L08:000.0015L0.780.0015L14:000.0015L0.830.0015L20:000.0015L0.790.0015L2017-11-091#高新区阳光幼儿园02:000.0015L0.680.0015L08:000.0015L0.790.0015L14:000.0015L0.880.0015L20:000.0015L0.760.0015L2#厂址02:000.0015L0.670.0015L08:000.0015L0.750.0015L14:000.0015L0.780.0015L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-092#厂址20:000.0015L0.850.0015L3#书香园02:000.0015L0.640.0015L08:000.0015L0.730.0015L14:000.0015L0.820.0015L20:000.0015L0.750.0015L4#济宁技师学院02:000.0015L0.640.0015L08:000.0015L0.720.0015L14:000.0015L0.850.0015L20:000.0015L0.780.0015L2017-11-101#高新区阳光幼儿园02:000.0015L0.670.0015L08:000.0015L0.750.0015L14:000.0015L0.790.0015L20:000.0015L0.800.0015L2#厂址02:000.0015L0.690.0015L08:000.0015L0.720.0015L14:000.0015L0.800.0015L20:000.0015L0.810.0015L3#书香园02:000.0015L0.660.0015L08:000.0015L0.760.0015L14:000.0015L0.800.0015L20:000.0015L0.750.0015L4#济宁技师学院02:000.0015L0.680.0015L08:000.0015L0.750.0015L14:000.0015L0.780.0015L20:000.0015L0.820.0015L2017-11-111#高新区阳光幼儿园02:000.0015L0.670.0015L08:000.0015L0.740.0015L14:000.0015L0.830.0015L20:000.0015L0.760.0015L2#厂址02:000.0015L0.710.0015L08:000.0015L0.790.0015L14:000.0015L0.830.0015L20:000.0015L0.810.0015L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2017-11-113#书香园02:000.0015L0.720.0015L08:000.0015L0.680.0015L14:000.0015L0.770.0015L20:000.0015L0.820.0015L4#济宁技师学院02:000.0015L0.690.0015L08:000.0015L0.760.0015L14:000.0015L0.830.0015L20:000.0015L0.780.0015L1.1.1大气质量现状评价1、评价因子和评价标准评价因子选取SO2、NO2、TSP、PM10、PM2.5、甲苯、二甲苯、非甲烷总烃8项，评价标准及标准浓度限值见表4.1-7。表4.1-7评价标准及标准浓度限值单位：mg/m3污染物评价标准日均值小时平均值SO20.150.50NO20.080.20TSP0.30--PM100.15--PM2.50.075甲苯--0.6（最大一次）二甲苯--0.2（一次）非甲烷总烃--2.0（无组织监控浓度限值的一半）2、评价方法采用占标率法进行评价：式中：——i指标j测点指数；92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价——i指标j测点监测值（mg/m3）；——i指标二级标准值（mg/m3）。3、评价结果表4.1-8环境空气质量现状评价结果统计一览表监测点号名称小时浓度日均浓度指数范围mg/Nm3超标率%最大超标倍数指数范围mg/Nm3超标率%最大超标倍数1#SO20.04~0.15000.25~0.3000NO20.08~0.32000.45~0.5100PM2.5///0.77~0.9300PM10///0.83~0.9300TSP///0.68~0.7700甲苯0.0007500///二甲苯0.0007500///非甲烷总烃0.31~0.4400///2#SO20.04~0.16000.27~0.3200NO20.07~0.36000.49~0.5800PM2.5///0.76~0.9600PM10///0.78~0.9000TSP///0.65~0.7900甲苯0.0007500///二甲苯0.0007500///非甲烷总烃0.33~0.4300///3#SO20.04~0.13000.25~0.3800NO20.07~0.31000.45~0.4800PM2.5///0.75~0.9300PM10///0.74~0.9500TSP///0.65~0.7700甲苯0.0007500///二甲苯0.0007500///非甲烷总烃0.32~0.4300///4#SO20.04~0.15000.25-0.2900NO20.09-0.35000.43-0.50092 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价PM2.5///0.75~0.9600PM10///0.63~0.8400TSP///0.64~0.8000甲苯0.0007500///二甲苯0.0007500///非甲烷总烃0.32~0.4500///注：未检出按照检出限一半计由环境空气质量现状评价结果可以看出：监测期间，各监测点SO2、NO2的小时平均浓度和日均浓度、TSP、PM10、PM2.5日均浓度均满足《环境空气质量标准》（GB3095-2012）二级标准。各监测点位甲苯、二甲苯均未检出，非甲烷总烃在各监测点的小时平均浓度均能够满足《大气污染物综合排放标准》（GB16297-1996）详解中的要求（2.0mg/m3）。1.1地表水环境质量现状监测与评价1.1.1地表水环境质量现状监测1、监测断面设置本项目为技改项目，项目喷漆采用干式喷漆方式，无喷漆废水；项目生产车间地面不需要冲洗，无地面冲洗废水；项目不新增员工，因此不新增生活废水。因此，项目无废水外排，现有工程生活污水经污水管网排入高新区污水处理厂处理达标后排入泥沟河。了解项目区周边地表水现状水质，本次环评对项目区附近的泥沟河、廖沟河、小新河进行了调查，引用了《麦孚威车轮制造（中国）有限公司年产200万套钢制车轮项目环境影响报告书》中的监测数据（2015年2月10日、11日）。项目地表水环境质量现状监测断面布置情况详见表4.2-1，监测布点图见图4.2-1。表4.2-1水环境质量现状监测断面布置情况一览表序号监测断面设置意义1污水处理厂排污口上游100m对照断面，了解污水处理厂上游来水水质2污水处理厂排污口下游500m控制断面，了解排污后的水质情况3廖沟河和泥沟河交汇处下游500m衰减断面，了解泥沟河汇合后廖沟河水质4廖沟河与小新河交汇前小新河上游100m了解小新河汇入前廖沟河水质92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价2、监测项目引用监测项目：pH、CODcr、BOD、溶解氧、氨氮、悬浮物、总氮、总磷、石油类、挥发酚、氟化物、硫酸盐、氯化物、六价铬、铁、锰、铜、锌、砷、镉、汞、铅、镍、甲苯、二甲苯、粪大肠菌群共26项，同时测量各断面的水温、流量、流速、河深、河宽等水文参数。是3、监测单位、监测时间和频次引用监测情况：青岛京诚检测科技有限公司于2015年2月10日、11日对地表水4个断面进行采样，上、下午各采样一次。4、监测分析方法采用《环境监测技术规范》（地表水环境部分）和《水和废水监测分析方法》中推荐的方法，详见表4.2-2。表4.2-2地表水及废水检测方法一览表检测项目检测方法方法来源检出限pH玻璃电极法GB/T6920-19860.01pHCODcr重铬酸盐法GB/T11914-19895mg/LBOD微生物传感器快速测定法HJ86-20022mg/L溶解氧碘量法GB7489-870.2mg/L悬浮物重量法GB/T11901-19894mg/L氨氮纳氏试剂分光光度法HJ535-20090.025mg/L总氮碱性过硫酸钾消解紫外分光光度法HJ636-20120.05mg/L总磷钼酸铵分光光度法GB11893-890.01mg/L挥发酚4-氨基安替比林分光光度法HJ503-20090.0003mg/L氟化物离子选择电极法GB7484-870.05mg/L硫酸盐铬酸钡分光光度法HJ/T342-20078mg/L氯化物硝酸盐滴定法GB11896-8910mg/L六价铬二苯碳酰二肼分光光度法GB7467-870.004mg/L铁火焰原子吸收分光光度法GB11911-890.03mg/L锰0.01mg/L汞冷原子吸收分光光度法GB7468-870.05μg/L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价锌原子吸收分光光度法GB7475-870.05mg/L镉0.05mg/L铅0.2mg/L铜0.05mg/L砷氢化物发生原子吸收法《水和废水监测分析方法》（第四版增补版）0.25μg/L镍火焰原子吸收分光光度法GB11912-890.05mg/L甲苯气相色谱法GB11890-19890.05mg/L二甲苯气相色谱法GB11890-19890.05mg/L石油类红外分光光度法HJ637-20120.01mg/L粪大肠菌群多管发酵法HJ/T347-2007---5、评价方法采用单因子指数法进行现状评价。（1）计算公式式中：Si——污染物单因子指数；Ci——i污染物的浓度值，mg/L；Csi——i污染物的评估标准值，mg/L。（2）pH值标准指数的计算公式>7.0式中：SpHj——pH单因子指数；pHj——j断面pH值；pHsd——地面水水质标准中规定的pH值下限；pHsu——地面水水质标准中规定的pH值上限。6、监测结果92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.2-3（a）地表水现状检测结果一览表（引用）监测日期监测点位采样时间监测项目pH值化学需氧量（CODCr）mg/L五日生化需氧量（BOD5）mg/L挥发酚mg/L氨氮mg/L悬浮物mg/L溶解氧mg/L总磷mg/L总氮mg/L2015-02-101#污水处理厂排污口上游100m08:407.8317.25.4未检出2.90未检出6.30.898.5014:207.7915.84.7未检出3.04未检出6.50.819.002#污水处理厂排污口下游500m09:107.5834.610.6未检出1.45185.21.039.1014:407.6433.410.2未检出1.57155.31.149.343#蓼沟河与泥沟河汇合后下游500m09:407.9211.93.7未检出0.13866.6未检出5.9715:007.8812.23.9未检出0.17386.4未检出5.684#蓼沟河与小新河汇合前上游100m10:108.0211.13.3未检出0.100未检出6.2未检出6.2815:308.1111.73.5未检出0.109未检出6.5未检出6.412015-02-111#污水处理厂排污口上游100m08:407.7216.75.6未检出2.98未检出6.30.898.8614:207.8217.25.3未检出3.12未检出6.50.969.492#污水处理厂排污口下游500m09:107.6933.110.0未检出1.53205.11.079.6314:407.7534.010.6未检出1.62175.31.209.683#蓼沟河与泥沟河汇合后下游500m09:407.8514.33.8未检出0.11856.5未检出6.0415:007.7911.83.7未检出0.13896.3未检出5.834#蓼沟河与小新河汇合前上游100m10:108.1113.73.4未检出0.089未检出6.8未检出6.4515:308.0512.14.0未检出0.112未检出6.6未检出6.3392 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.2-3（b）地表水现状检测结果一览表（引用）监测日期监测点位采样时间监测项目硫酸盐mg/L氯化物mg/L氟化物mg/L石油类mg/L铬（六价）mg/L铁mg/L锰mg/L锌mg/L砷mg/L2015-02-101#污水处理厂排污口上游100m08:4079.389.51.01未检出未检出未检出未检出未检出0.000214:2078.188.41.06未检出未检出未检出未检出未检出0.00022#污水处理厂排污口下游500m09:1074.093.70.830.03未检出0.07未检出未检出0.000214:4075.291.90.870.05未检出0.07未检出未检出0.00013#蓼沟河与泥沟河汇合后下游500m09:4046.343.80.52未检出未检出未检出未检出未检出0.000115:0045.942.60.49未检出未检出未检出未检出未检出0.00014#蓼沟河与小新河汇合前上游100m10:1046.243.30.50未检出未检出未检出未检出未检出未检出15:3045.542.10.46未检出未检出未检出未检出未检出未检出2015-02-111#污水处理厂排污口上游100m08:4077.590.31.06未检出未检出未检出未检出未检出0.000214:2078.887.51.12未检出未检出未检出未检出未检出0.00012#污水处理厂排污口下游500m09:1076.392.50.850.03未检出0.06未检出未检出0.000114:4074.890.80.890.04未检出0.07未检出未检出0.00023#蓼沟河与泥沟河汇合后下游500m09:4044.641.90.52未检出未检出未检出未检出未检出0.000115:0045.343.00.55未检出未检出未检出未检出未检出0.00014#蓼沟河与小新河汇合前上游100m10:1047.644.50.48未检出未检出未检出未检出未检出未检出15:3045.943.20.53未检出未检出未检出未检出未检出未检出92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.2-3（c）地表水现状检测结果一览表（引用）监测日期监测点位采样时间监测项目汞mg/L镉mg/L铅mg/L镍mg/L铜mg/L甲苯mg/L二甲苯mg/L粪大肠菌群个/L2015-02-101#污水处理厂排污口上游100m08:40未检出未检出未检出未检出未检出未检出未检出7014:20未检出未检出未检出未检出未检出未检出未检出802#污水处理厂排污口下游500m09:10未检出未检出未检出未检出未检出未检出未检出2014:40未检出未检出未检出未检出未检出未检出未检出403#蓼沟河与泥沟河汇合后下游500m09:40未检出未检出未检出未检出未检出未检出未检出未检出15:00未检出未检出未检出未检出未检出未检出未检出未检出4#蓼沟河与小新河汇合前上游100m10:10未检出未检出未检出未检出未检出未检出未检出未检出15:30未检出未检出未检出未检出未检出未检出未检出未检出2015-02-111#污水处理厂排污口上游100m08:40未检出未检出未检出未检出未检出未检出未检出8014:20未检出未检出未检出未检出未检出未检出未检出802#污水处理厂排污口下游500m09:10未检出未检出未检出未检出未检出未检出未检出4014:40未检出未检出未检出未检出未检出未检出未检出403#蓼沟河与泥沟河汇合后下游500m09:40未检出未检出未检出未检出未检出未检出未检出未检出15:00未检出未检出未检出未检出未检出未检出未检出未检出4#蓼沟河与小新河汇合前上游100m10:10未检出未检出未检出未检出未检出未检出未检出未检出15:30未检出未检出未检出未检出未检出未检出未检出未检出92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.2-4地表水质量现状评价结果（引用）监测日期监测点位采样时间pH值CODcr（mg/L）BOD5（mg/L）溶解氧（mg/L）悬浮物（mg/L）氨氮（mg/L）总氮（mg/L）2015.2.10W109:000.140.950.760.350.090.543.713:000.110.920.730.190.10.583.74W210:000.160.830.710.360.080.533.214:000.180.890.730.510.070.552.95W311:000.241.960.90.250.050.572.7815:000.221.870.880.200.060.512.84W412:000.321.520.810.340.070.675.2816:000.381.640.850.310.060.675.22015.2.11W109:000.180.850.750.370.090.633.613:000.080.870.710.310.080.543.75W210:000.190.790.660.360.090.523.2814:000.180.970.760.290.090.513.41W311:000.091.860.910.240.080.552.8415:000.211.820.880.190.060.622.9W412:000.271.420.80.400.060.685.0616:000.261.560.830.410.080.805.1监测日期监测点位采样时间总磷（mg/L）挥发酚（mg/L）石油类（mg/L）氟化物（mg/L）硫酸盐（mg/L）氯化物（mg/L）粪大肠菌群（mg/L）2015.2.10W109:000.680.160.160.522.40.791.413:000.750.190.180.572.350.721.55W210:000.640.120.220.552.380.791.214:000.720.210.260.502.250.761.35W311:000.740.320.120.611.240.280.8515:000.630.330.140.641.160.320.9W412:000.860.30.10.701.100.271.116:000.580.270.140.621.050.301.22015.2.11W109:004.030.180.160.482.320.821.113:003.530.220.220.502.230.741.35W210:003.730.150.160.462.270.710.714:003.90.270.20.472.180.721.1W311:002.830.260.180.531.120.271.5515:003.30.340.180.541.180.331.5W412:002.760.240.140.551.060.221.416:003.360.360.180.481.070.270.9由表6.1-5可见：1#～4#监测断面的COD、总氮、硫酸盐、总磷、粪大肠菌群均存在不同程度的超标现象，其中总氮指标超标现象最为严重，单因子指数范围为2.78～5.28，最大超标倍数为5.28；其次为总磷，单因子指数范围为2.76～4.03，最大超标倍数为4.03；COD单因子指数范围为0.83～1.96，最大超标倍数为1.96，硫酸盐单因子指数范围为1.05～2.38，最大超标倍数为2.38，粪大肠菌群单因子指数范围为0.7～92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.55，最大超标倍数为1.55，廖沟河水质、小新河尚不能满足《地表水环境质量标准》(GB3838-2002)中Ⅳ类标准的要求，超标原因主要是因为廖沟河作为济宁市截污导流工程，为济宁市主要纳污河流，目前主要水源为济宁污水处理厂和济宁高新区污水处理厂排水，由于排污集中，河流水质现状尚不能达标。廖沟河经洸府河排入南四湖，廖沟河水质现状超标，根据南水北调控制单元治污方案，为保证南水北调调水沿线水质，汇入南四湖河流水质必须满足Ⅲ类水质要求。由于洸府河控制单元下游接纳高新区城市污水处理厂及第二污水处理厂出水和工业用水，即使全部达标排放，入湖口水质仍不能满足Ⅲ类。因此，为解决区域水体水质超标及确保汇入南四湖河流水质必须满足Ⅲ类水质要求，区域采取建设洸府河人工湿地及截污导流工程。1.1.1洸府河例行监测情况洸府河例行监测情况见济宁市环境监测半月报（济宁市环境保护监测站，2015年7月下半月）见表4.2-4，洸府河流域济宁市东石佛断面水质周报见表4.2-5。表6.1-6济宁市环境监测半月报（洸府河）河流断面控制级别控制辖区监测结果(mg/L)水质目标(mg/L)综合现状评价备注COD氨氮COD氨氮洸府河东石佛国控兖州市任城区高新区291.49201COD超标0.45倍、氨氮超标0.49倍人工监测33.32.11COD超标0.66倍、氨氮超标1.11倍自动监测表4.5-5洸府河流域济宁市东石佛断面水质周报日期PH溶解氧(mg/l)高锰酸盐指数(mg/l)氨氮(mg/l)11月18日7.992.6810.480.08511月19日7.983.5210.720.11811月20日7.931.958.790.12811月21日7.951.97.190.10292 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价11月22日7.972.627.720.12511月23日7.962.437.670.16411月24日7.931.017.880.245均值7.962.38.640.138III类标准6~9561.0由例行监测数据可知洸府河东石佛监测断面水质尚未达到《地表水质量标准》(GB/T14848-93)中III类标准的要求。1.1.1区域河流治理方案泥沟河河水经洸府河排入南四湖，泥沟河水质现状超标，根据南水北调控制单元治污方案，为保证南水北调调水沿线水质，汇入南四湖河流水质必须满足Ⅲ类水质要求。由于洸府河控制单元下游接纳高新区城市污水处理厂及污水处理厂出水和工业用水，即使全部达标排放，入湖口水质仍不能满足Ⅲ类。因此，为解决区域水体水质超标及确保汇入南四湖河流水质必须满足Ⅲ类水质要求，区域采取建设洸府河人工湿地及截污导流工程。洸府河人工湿地：洸府河入湖口建设8000亩的人工湿地水质净化工程（设计进水水质：CODCr60mg/l；氨氮：5mg/l，设计出水水质：CODCr≤20mg/l；氨氮≤1mg/l），投资3583.56万元，现已建成。截污导流工程：由于湿地在1月份结冰，无法正常运行，需建设截污导流工程拦蓄1月份污水处理厂出水。工程概况如下：在廖沟河上建节制闸，拦蓄来自高新区污水处理厂的中水，中水经泵站加压，通过管道输水，送至蓼沟河节制闸上游。拦蓄后的中水利用现有蓼沟河、小新河进行输水，疏通小新河与幸福河支沟之间输水渠，中水流经幸福河，通过泵站送至3号井塌陷区，利用3号井煤炭塌陷区修建中水调蓄工程，蓄存除进入湿地以外的全部中水，蓄存的中水，利用疏通后的幸福河进行回灌，无法利用的中水在6～9月份的非输水期间，通过放水洞自流泄入幸福河，经人工湿地净化后，最终排放南四湖中。工程主要建设内容包括利用3号井煤矿塌陷区新建中水蓄水工程1座，并建设配套工程等。可见经过采用人工湿地处理以及截污导流措施以后，能够确保洸府河入湖水质达到地表水Ⅲ类水体的要求。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.1地下水环境质量现状监测与评价1.1.1地下水环境质量现状监测1、监测布点根据项目所处环境状况及地下水流向，本次地下水环境现状监测主要在厂址周围布设3个监测点，监测数据均引自《麦孚威车轮制造（中国）有限公司年产200万套钢制车轮项目环境影响报告书》中的监测数据（2015年2月11日）。本次评价地下水环境质量现状监测点布置情况详见表4.3-1，监测布点见图4.3-1。表4.3-1地下水监测点位一览表编号点位方位与厂界距离（m）监测功能1#广安家园（原东黄村）NE400了解项目地下水上游水质2#麦孚威车轮制造（中国）有限公司W50了解项目区附近地下水水质3#3#三贾SW3400了解项目地下水下游水质2、监测项目引用的地下水监测项目为：pH、高锰酸盐指数、总硬度、氨氮、溶解性总固体、挥发酚、硫酸盐、硝酸盐、亚硝酸盐、甲苯、二甲苯、总大肠菌群共12项，同时测量水温、井深和地下水埋深。3、监测单位、时间和频率引用监测由青岛京诚检测科技有限公司进行，监测时间及频率：2015年2月11日，监测一天，采样一次。4、监测分析方法按照《生活饮用水标准检验方法》（GB/T5750.4-2006）及《地下水质量标准》和《水和废水监测分析方法》（第四版）中有关规定执行，具体见表4.3-2。表4.3-2地下水检测方法一览表分析项目分析方法方法依据仪器设备检出限pH值玻璃电极法GB/T5750.4-2006(5.1)便携式pH计BJT-YQ-047范围2-11高锰酸盐指数酸性高锰酸钾滴定法GB/T5750.7-2006(1.1)——0.05mg/L溶解性总固体称量法GB/T5750.4-2006(8.1)电子天平BJT-YQ-0395mg/L92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价总硬度乙二胺四乙酸二钠滴定法GB/T5750.4-2006(7.1)——1.0mg/L硫酸盐离子色谱法GB/T5750.5-2006(1.2)离子色谱仪BJT-YQ-1430.09mg/L氨氮纳氏试剂分光光度法GB/T5750.5-2006(9.1)分光光度计BJT-YQ-079-030.02mg/L硝酸盐（以N计）离子色谱法GB/T5750.5-2006(5.3)离子色谱仪BJT-YQ-1430.08mg/L亚硝酸盐（以N计）重氮偶合分光光度法GB/T5750.5-2006(10.1)分光光度计BJT-YQ-079-030.001mg/L挥发酚4-氨基安替吡啉三氯甲烷萃取分光光度法GB/T5750.4-2006(9.1)分光光度计BJT-YQ-079-030.001mg/L甲苯吹扫捕集/气相色谱-质谱法HJ639-2012气相色谱质谱联用仪BJT-YQ-1780.0003mg/L二甲苯对二甲苯吹扫捕集/气相色谱-质谱法HJ639-2012气相色谱质谱联用仪BJT-YQ-1780.0005mg/L间二甲苯吹扫捕集/气相色谱-质谱法HJ639-2012气相色谱质谱联用仪BJT-YQ-1780.0005mg/L邻二甲苯吹扫捕集/气相色谱-质谱法HJ639-2012气相色谱质谱联用仪BJT-YQ-1780.0002mg/L总大肠菌群多管发酵法GB/T5750.12-2006(2.1)生化培养箱BJT-YQ-063-01——5、监测结果监测期间，地下水环境现状监测期间水温参数及监测结果见表4.3-3、表4.3-4。表4.3-3地下水现状检测期间水文参数一览表检测点位井深（m）地下埋深（m）水温（℃）使用状况2015.02.111#东黄村20717.0正在使用2#麦孚威车轮制造（中国）有限公司35817.1正在使用3#三贾30817.0正在使用92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价表4.3-4地下水现状检测结果一览表采样日期点位pH值高锰酸盐指数mg/L总硬度mg/L硫酸盐mg/L挥发酚mg/L氨氮mg/L硝酸盐（以N计）mg/L亚硝酸盐（以N计）mg/L苯mg/L2015.2.111#东黄村7.880.1338622.3未检出0.046.070.005未检出2#麦孚威车轮制造（中国）有限公司7.871.0157292.5未检出0.633.790.010未检出3#三贾7.820.1243838.5未检出0.0220.70.006未检出点位甲苯mg/L二甲苯mg/L总大肠菌群个/L1#东黄村未检出未检出未检出2#麦孚威车轮制造（中国）有限公司未检出未检出未检出3#三贾未检出未检出未检出92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.1.1地下水环境质量现状评价1、评价标准本次地下水环境现状评价执行《地下水质量标准》（GB/T14848-93）Ⅲ类标准，参考《地表水环境质量标准》（GB3838-2002）表3集中式生活饮用水地表水源地特定项目标准限值。详见表4.3-5。表4.3-5地下水环境质量标准序号污染物标准限值标准限值1pH6.5-8.5《地下水质量标准》（GB/T14848-93）Ⅲ类标准2高锰酸盐指数3.0mg/L3总硬度450mg/L4溶解性总固体1000mg/L5硫酸盐250mg/L6氨氮0.2mg/L7硝酸盐20mg/L8亚硝酸盐0.02mg/L9挥发酚0.002mg/L10总大肠菌群3.0个/L11甲苯0.7mg/L参照《地表水环境质量标准》（GB3838-2002）表3集中式生活饮用水水源地特定项目标准12二甲苯0.5mg/L2、评价因子pH、高锰酸盐指数、总硬度、氨氮、溶解性总固体、挥发酚、硫酸盐、硝酸盐、亚硝酸盐、甲苯、二甲苯、总大肠菌群共12项，其中亚硝酸盐、挥发酚、甲苯、二甲苯、总大肠菌群均为未检出，不做现状评价。3、评价方法对照地下水质量标准，采用单项水质参数的标准指数进行评价，评价方法与地表水质量现状评价相同。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价4、评价结果各污染因子的单因子指数计算结果见表4.3-6。表4.3-6地下水质量评价结果一览表采样日期点位pH总硬度高锰酸盐指数氨氮硝酸盐硫酸盐溶解性总固体2015.2.111#东黄村0.1870.7070.1771.810.0950.2440.9632#厂址附近0.2130.70.191.5750.1050.2480.8893#三贾0.2470.7240.162.0750.10.2240.944由评价结果可以看出，各点位的氨氮超标，其它评价因子均达标。评价区域氨氮超标主要是受农村面源污染，氮肥在降水和灌溉等淋溶作用下污染地下水，监测点其它指标基本可以达到《地下水质量标准》（GB/T14848-93）Ⅲ类标准。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.1声环境质量现状监测与评价1.1.1声环境质量现状监测1、监测布点根据本项目建设场址的目前状况，在项目所在厂区东、南、西、北4个厂界外1m处各设置1个声环境监测点，书香园、高新区阳光幼儿园设置1个声环境监测点，监测布点图见4.4-1。2、监测项目等效连续A声级（LAeq）。3、监测单位、时间和频率监测由青岛京诚检测科技有限公司于2017年11月12日~11月13日进行，昼夜各监测一次。4、监测结果监测期间，企业现有工程处于正常生产状态，声环境质量现状监测结果见表4.4-1。表4.4-1声环境质量现状监测结果表单位：dB（A）监测日期监测点位采样时间主要声源监测项目噪声Leq[dB(A)]2017-11-121#东厂界08:11生产53.822:03——37.82#南厂界08:37生产55.622:30——42.13#西厂界09:07生产、交通52.522:57——37.54#北厂界09:55生产、交通56.723:45——38.42017-11-125#高新区阳光幼儿园10:36——51.62017-11-1300:28——38.92017-11-126#书香园11:00——49.52017-11-1300:40——37.692 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.1.1声环境质量现状评价1、评价因子评价因子确定为等效连续A声级（LAeq）。2、评价方法评价方法采用超标值法，公式如下：P=LAeq-Lb式中：P—超标值，dB（A）；LAeq—监测点等效连续A声级，dB（A）；Lb—噪声评价标准值，dB（A）。3、评价标准声环境质量现状标准评价执行《声环境质量标准》（GB3096-2008）2类标准，详见表4.4-2。表4.4-2《声环境质量标准》2类区环境噪声限值单位：dB（A）声环境功能区类别昼间夜间2类60504、评价结果声环境现状评价结果见表4.4-3。表4.4-3声环境质量现状评价结果表单位：dB（A）点位编号点位描述2017-11-14达标情况昼间夜间1#厂区东厂界-6.2-12.2达标2#厂区南厂界-4.4-7.9达标3#厂区西厂界-7.5-12.5达标4#厂区北厂界-3.3-11.6达标5#高新区阳光幼儿园-8.4-11.1达标6#书香园-10.5-12.4由上表数据可知，项目各监测点昼夜间噪声值均满足《声环境质量标准》（GB3096-2008）2类标准要求，声环境质量良好。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价1.1土壤环境质量现状监测与评价1.1.1土壤现状监测1、检测布点根据工程厂址所处环境状况以及周边敏感点分布情况，本次土壤环境现状监测主要布设1个监测点。监测点具体的布点情况见表4.5-1，图4.4-1。表4.5-1土壤现状监测布点一览表编号监测点设置意义1#厂址了解厂址处土壤环境质量2、监测项目pH、镉、汞、砷、铜、铅、铬、锌、镍、阳离子交换量、甲苯、二甲苯等共12项。3、监测时间2017年11月12日委托青岛京诚检测科技有限公司对厂址处土壤环境现状进行监测。4、监测分析方法土壤监测分析方法具体见表4.5-2。表4.5-2土壤监测方法一览表检验项目检验方法方法依据仪器设备及编号检出限镉石墨炉原子吸收分光光度法GB/T17141-1997原子吸收分光光度计BJT-YQ-0740.01mg/kg汞原子荧光法GB/T22105.1-2008非色散原子荧光光度计BJT-YQ-0730.002mg/kg砷原子荧光法GB/T22105.2-2008非色散原子荧光光度计BJT-YQ-0730.01mg/kg铜火焰原子吸收分光光度法GB/T17138-1997原子吸收分光光度计BJT-YQ-0741.0mg/kg铅KI-MIBK萃取火焰原子吸收分光光度法GB/T17140-1997原子吸收分光光度计BJT-YQ-0740.2mg/kg铬火焰原子吸收分光光度法HJ491-2009原子吸收分光光度计BJT-YQ-0745.0mg/kg锌火焰原子吸收分光光度法GB/T17138-1997原子吸收分光光度计BJT-YQ-0740.5mg/kg镍火焰原子吸收分光光度法GB/T17139-1997原子吸收分光光度计BJT-YQ-0745.0mg/kgpH值电极法NY/T1121.2-2006pH计BJT-YQ-141-01范围2-11阳离子交换量滴定法NY/T1121.5-2006——0.1cmol/kg(+)92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价甲苯气相色谱-质谱法USEPA8260CRev.3：（2016.8）气相色谱质谱联用仪0.1mg/kg二甲苯气相色谱-质谱法USEPA8260CRev.3：（2016.8）气相色谱质谱联用仪0.1mg/kg5、监测结果土壤环境质量现状监测结果具体见表4.5-3。表4.5-3土壤环境质量现状监测结果一览表单位mg/kg，pH除外监测日期监测点位监测项目镉mg/kg铬mg/kg汞mg/kg镍mg/kg铅mg/kg砷mg/kg铜mg/kg2017-11-121#厂址0-20cm0.2377.10.05438.331.37.835.9监测日期监测点位监测项目锌mg/kgpH值阳离子交换量cmol/kg(+)甲苯μg/kg二甲苯μg/kg对二甲苯间二甲苯邻二甲苯2017-11-121#厂址0-20cm93.07.8623.7未检出未检出未检出未检出1.1.1土壤环境质量现状评价1、评价标准本次土壤环境质量现状评价标准执行《土壤环境质量标准》（GB15618-1995）二级标准中相关标准值。甲苯、二甲苯执行《国家展会用地土壤环境质量标准》（HJ350-2007）中表1A级标准。阳离子交换量无质量标准，仅作为本底值，不再进行评价。具体执行标准详见表4.5-4。表4.5-4土壤环境质量标准表（单位：mg/kg）标准名称项目pH镉汞砷铜铅铬锌镍甲苯二甲苯土壤环境质量标准（GB15618-1995）＞7.50.601.025100350350300602652、评价方法单项土壤参数评价采用标准指数法。92 山东鲁能光大钢结构有限公司喷漆线项目4环境质量现状监测与评价式中：Si,j—标准指数，Si,j≤1清洁、Si,j＞1污染；Ci,j—评价因子i在j点的实测浓度值，mg/l；Cs,i—评价因子i的评价标准限值，mg/l；3、评价结果评价结果见表4.5-5。表4.5-5土壤环境质量监测评价结果一览表监测点位监测项目镉汞砷铜铅铬锌镍甲苯二甲苯1#0.380.0540.3120.3590.0890.220.310.638未检出未检出由现状监测评价结果可看出，项目监测点的各个监测因子均能满足《土壤环境质量标准》（GB15618-1995）中的二级土壤标准要求，总体来看项目所在区域土壤环境较好，目前未受到污染。92 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价1环境影响预测与评价1.1环境空气影响预测与评价1.1.1气象特征分析济宁气象站位于东经116°36′E，35°27′N，台站类别属一般站。据调查，该气象站周围地理环境和气候条件与本项目周围基本一致，且气象站距离本项目较近，该气象站气象资料具有较好的适用性。近20年其它主要气候统计资料见表5.1-1，济宁近20年各风向频率见表5.1-2，图5.1-1为济宁近20年风向频率玫瑰图。表5.1-1济宁近20年（1995-2014年）主要气象要素统计表月份1月2月3月4月5月6月7月平均风速(m/s)2.42.73.13.33.13.02.7平均气温(℃)-0.13.28.815.721.025.727.3平均相对湿度(%)65595860726479平均降水量(mm)9.312.321.835.956.694.3161平均日照时数(h)150.7161.4201.4230.1250.9225.3190.5月份8月9月10月11月12月全年/平均风速(m/s)2.32.12.22.42.42.6/平均气温(℃)26.021.715.68.01.914.6/平均相对湿度(%)817469696868/平均降水量(mm)17873.432.722.99.1708.1/平均日照时数(h)194.1198.8192.3165.31452305/表5.1-2济宁气象站近20年（1995-2014年）各风向频率风向NNNENEENEEESESESSES频率6.64.45.04.04.96.89.48.910.9风向SSWSWWSWWWNWNWNNWC频率4.33.82.44.73.65.87.76.9120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价图5.1-1济宁市近20年风向玫瑰图（1995～2014年）风向频率玫瑰图1.1.1环境空气影响预测与评价1.1.1.1项目环境影响评价工作原则及内容根据《环境影响评价技术导则大气环境（HJ2.2-2008）》之5.3.2.4节规定：“三级评价可不进行大气环境影响预测工作，直接以估算模式的计算结果作为预测与分析依据。”估算模式是一种单源预测模式，可计算点源、面源和体源等污染源的最大地面浓度，以及建筑物下洗和熏烟等特殊条件下的最大地面浓度，估算模式中嵌入了多种预设的气象组合条件，包括一些最不利的气象条件，此类气象条件在某个地区有可能发生，也有可能不发生。经估算模式计算出的最大地面浓度大于进一步预测模式的计算结果。对于小于1小时的短期非正常排放，可采用估算模式进行预测。估算模式适用于评价等级及评价范围的确定。本次评价进行以下评价工作：（1）污染源调查中，分析该项目有组织、无组织污染源的常规污染因子和特征污染因子。（2）采用估算模式进行大气污染物轴线浓度计算并附表在报告书中。（3）根据无组织排放大气环境防护距离计算结果，结合厂区平面布置图，确定项目大气环境防护区域。（4）明确给出大气环境影响可行性结论。1.1.2废气污染物排放源强正常工况下，项目大气环境影响预测污染点源及面源参数清单分别见表5.1-3、表5.1-4。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价表5.1-3项目点源污染源正常排放参数一览表--点源名称排气筒高度排气筒内径烟气出口温度烟气量年排放小时数评价因子源强漆雾二甲苯非甲烷总烃符号NameHDTQvolHrQ漆雾Q二甲苯Q非甲烷总烃单位--mm℃Nm3/hhkg/hkg/hkg/h数据涂装工序排气筒150.6209400024000.2240.2782.295表5.1-4项目面源污染源排放参数一览表--面源名称与正北夹角面源长度面源宽度面源初始排放高度年排放小时数评价因子源强二甲苯非甲烷总烃符号NameArcLlLWHHrQ二甲苯Q非甲烷总烃单位--°mmmhkg/hkg/h数据涂装车间019113.524000.0040.033非正常最不利工况下，本项目大气环境影响预测污染点源参数清单见表5.1-5。表5.1-5项目点源污染源非正常排放参数一览表--点源名称排气筒高度排气筒内径烟气出口温度烟气量年排放小时数评价因子源强漆雾二甲苯非甲烷总烃符号NameHDTQvolHrQ漆雾Q二甲苯Q非甲烷总烃单位--mm℃Nm3/hhkg/hkg/hkg/h数据涂装工序排气筒150.62094000240011.22.7822.951.1.1环境空气影响预测1.1.1.1预测因子120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价根据大气环境影响评价导则，结合本项目大气污染物的排放特点，选择本项目大气评价因子为PM10（漆雾）、二甲苯、非甲烷总烃共3项。1.1.1.1预测模式经大气评价等级判定，本项目为三级评价，根据《环境影响评价技术导则大气环境》（HJ2.2-2008），三级评价可以不进行详细的预测，而选用HJ2.2-2008中的推荐模式SCREEN3估算结果作为本项目污染物对下风向的环境影响结果。1.1.1.2环境空气预测结果1.正常工况下预测根据《环境影响评价技术导则—大气环境》（HJ2.2-2008）中推荐的估算模式进行预测，环境空气质量标准执行以下标准，见表5.1-6。表5.1-6评价标准一览表序号评价因子浓度限值（mg/m3）执行标准小时值日均值1PM10--0.15《环境空气质量标准》（GB3095-2012）二级标准3二甲苯0.2--前苏联居民区大气中有害物质的最高容许浓度4非甲烷总烃2.0--《大气污染物综合排放标准详解》1、有组织废气项目正常工况下点源污染源各污染因子详细预测估算结果见表5.1-7。表5.1-7本项目正常工况下涂装工序排气筒各污染因子预测估算结果一览表污染因子距离(m)涂装工序排气筒漆雾二甲苯非甲烷总烃浓度(mg/m3)占标率%浓度(mg/m3)占标率%浓度(mg/m3)占标率%100.00.00.01000.0.010.0.020.0.021600.0.060.0.170.0.142000.0.110.0.320.0.262300.0.150.0.410.0.333000.0.180.0.50.0.414000.0.180.0.490.0.45000.0.160.0.440.0.366000.0.150.0.430.0.357000.0.150.0.410.0.348000.0.140.0.40.0.33120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价9000.0.140.0.380.0.3110000.0.150.0.430.0.3510500.0.160.0.450.0.3811000.0.170.0.480.0.412000.0.190.0.530.0.4413000.0.210.0.570.0.4714000.0.220.001220.610.010070.515000.0.230.001280.640.010570.5316000.0.240.0.660.010970.5517000.0.240.0.680.011290.5618000.0.250.0.70.011530.5819000.0.250.0.710.01170.5820000.0.260.0.720.011820.5920840.0.260.0.720.011830.5921000.0.260.0.720.011830.5922000.0.260.001430.710.011810.5923000.0.260.0.710.011760.5924000.0.250.0.710.011690.5825000.0.250.0.70.011590.58最大浓度、占标率（距离）0.（2084m）0.26（2084m）0.（2084m）0.72（2084m）0.01183（2084m）0.59（2084m）由上表可以看出，本项目正常工况下，涂装工序排气筒中漆雾、二甲苯、非甲烷总烃对评价区最大小时贡献浓度分别为0.mg/m3、0.mg/m3、0.01183mg/m3，占标率分别为0.26%、0.72%、0.59%，各污染因子最大小时贡献浓度均符合相应环境质量标准的要求。2、无组织废气项目无组织面源大气污染源主要为涂装车间，主要污染因子为二甲苯和非甲烷总烃。各无组织面源估算模式的计算参数见表5.1-8，预测结果见表5.1-9。表5.1-8项目面源计算参数表面源名称涂装车间面源尺寸(m)19×11初始排放高度(m)3.5距离(m)东厂界150120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价南厂界70西厂界60北厂界110高新区阳光幼儿园150书香园230济宁技师学院1000污染因子二甲苯非甲烷总烃评价因子源强(kg/h)0.0040.033表5.1-9本项目涂装车间面源各污染因子预测估算结果一览表污染因子距离(m)涂装车间二甲苯非甲烷总烃浓度(mg/m3)占标率%浓度(mg/m3)占标率%100.2.060.033951.7600.4.830.079653.98700.4.920.081244.06740.4.940.081564.081000.4.570.075383.771100.009494.740.078293.911500.4.480.073943.72000.3.570.058962.952300.3.080.050832.543000.2.220.03661.834000.1.480.024421.225000.1.060.017460.876000.0.80.013130.667000.0.620.010280.518000.0.510.0.429000.0.420.0.3510000.0.360.005950.311000.0.310.0.2612000.0.270.0.2313000.0.240.0.2120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价14000.0.220.0.1815000.0.20.0.1616000.0.180.0.1517000.0.160.0.1318000.0.150.0.1219000.0.140.0.1120000.0.130.0.121000.0.120.0.122000.0.110.0.0923000.0.10.0.0924000.0.10.0.0825000.0.090.0.08最大浓度、占标率（距离）0.（74m）4.94（74m）0.08156（74m）4.08（74m）由表5.1-9可以看出，本项目各面源排放的二甲苯、非甲烷总烃对评价区最大小时贡献浓度分别为0.mg/m3、0.08156mg/m3，占标率分别为4.94%、4.08%，均符合相应环境质量标准的要求。无组织污染物排放浓度在厂界处预测结果见表5.1-10。表5.1-10无组织废气排放浓度预测结果表厂界二甲苯非甲烷总烃浓度（mg/m3）占标率（%）浓度（mg/m3）占标率（%）东厂界0.4.480.073943.7南厂界0.4.920.081244.06西厂界0.4.830.079653.98北厂界0.009494.740.078293.91标准限值0.2--2.0--达标情况达标--达标--由上表可见，项目产生的二甲苯、非甲烷总烃等无组织废气在厂界浓度均不超标。2、非正常工况下浓度预测本项目非正常工况下各点源污染源预测估算结果见表5.1-11。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价表5.1-11非正常工况下涂装工序排气筒各污染因子预测估算结果一览表污染因子距离(m)涂装工序排气筒漆雾二甲苯非甲烷总烃浓度(mg/m3)占标率%浓度(mg/m3)占标率%浓度(mg/m3)占标率%100.0.020.0.010.0.011000.0.390.0.220.0.181600.013723.050.1.70.028121.412000.02565.690.3.180.052462.622300.032647.250.4.050.066873.343000.040318.960.0100150.082614.134000.039528.780.4.90.080974.055000.035567.90.4.410.072863.646000.034257.610.4.250.070193.517000.033187.370.4.120.067983.48000.032157.140.3.990.065873.299000.030456.770.3.780.062393.1210000.034427.650.4.270.070543.5310500.036628.140.009094.540.075043.7511000.03888.620.4.820.079523.9812000.042789.510.010625.310.087674.3813000.0462310.270.011485.740.094734.7414000.0491510.920.01226.10.10075.0415000.0515811.460.01286.40.10575.2916000.0535411.90.013296.640.10975.4917000.0550912.240.013676.830.11295.6518000.0562612.50.013976.980.11535.7619000.0571112.690.014187.090.1175.8520000.0576712.820.014327.160.11825.9120840.0577412.830.014337.160.11835.9121000.0577312.830.014337.160.11835.9122000.0576312.810.01437.150.11815.923000.0573912.750.014247.120.11765.8824000.0570312.670.014167.080.11695.8525000.0565812.570.014047.020.11595.8最大浓度、占标率（距离）0.05774（2084m）12.83（2084m）0.01433（2084m）7.16（2084m）0.1183（2084m）5.91（2084m）由表5.1-11可以看出，本项目非正常工况下，涂装工序排气筒中漆雾、二甲苯、120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价非甲烷总烃对评价区最大小时贡献浓度分别为0.05774mg/m3、0.01433mg/m3、0.1183mg/m3，占标率分别为12.83、7.16%、5.91%，非正常工况下各点源排放的各污染物均不超标，占标率最高的为12.83%（涂装工序排气筒漆雾）。项目建设运行后，企业应加强在岗人员培训和对废气吸收装置的运行管理，尽量降低、避免非正常工况的发生，一旦发现异常应立即停车检修。1.1.1评价点浓度预测与评价1、评价因子和内容根据工程的实际情况，本次环评选取颗粒物、二甲苯、非甲烷总烃等为评价因子。2、评价方法和标准评价方法为：根据环境空气质量现状监测结果及该工程的预测结果，用预测增加最大值+现状最大值得出工程将来的叠加值，采用单因子指数法对各评价点叠加浓度值进行计算评价，评价标准与现状评价标准相同。3、评价结果各污染因子在评价点的评价结果见表5.1-12。表5.1-12污染因子在评价点贡献值与背景浓度值叠加表敏感点名称污染物项目贡献值（mg/m3）现状监测值（mg/m3）叠加值（mg/m3）占标率（%）标准（mg/m3）1#高新区阳光幼儿园颗粒物0.0.140.0.310.45二甲苯0.未检出0.0.050.20非甲烷总烃0.0.880.0.482.03#书香园颗粒物0.0.1430.0.320.45二甲苯0.未检出0.0.030.20非甲烷总烃0.0.860.0.462.04#济宁技师学院颗粒物0.0.1260.0.280.45二甲苯0.未检出0.0.010.20非甲烷总烃0.0.870.0.442.0注：未检出按检出限一半计，颗粒物的评价标准按日均浓度的三倍计由表5.1-12可见，本项目建成运行后，对敏感点的贡献值较小，各污染因子在各评价点的最大叠加值都能达标。因此，本项目建成后对周围环境影响较小。1.1.2环境防护距离1.1.2.1大气环境防护距离120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价采用推荐模式中的大气环境防护距离模式计算各无组织面源的大气环境防护距离，计算结果见表5.1-13。表5.1-13大气环境防护距离计算表面源污染源污染物排放情况大气环境防护距离(m)排放规律排放量（kg/h）涂装车间（19m×11m×3.5m）二甲苯无组织0.004无超标点非甲烷总烃无组织0.033无超标点由表5.1-13可知，本项目不需设置大气环境防护距离。1.1.1.1卫生环境防护距离根据《制定地方大气污染物排放标准的技术方法》，确定项目所需的卫生防护距离。卫生防护距离是指产生有害因素的部门（车间或工段）的边界至居住区边界的最小距离。在确定同时排放多种对周围大气环境有明显影响的大气污染物的企业卫生防护距离时，计算应分别按各自单独作用的影响考虑，卫生防护距离应取大者。卫生防护距离在100m以内时，级差为50；超过100m时但小于或等于1000m时，级差为100m；超过1000m以上，级差为200m。如果工业企业按多种有害气体计算的卫生防护距离在同一级别时，其卫生防护距离级别应提高一级。拟建项目生产装置无组织排放的二甲苯和非甲烷总烃，采用《制定地方大气污染物排放标准的技术方法》（GB/T13201-91）中推荐的卫生防护距离估算方法计算卫生防护距离。有害气体无组织排放所应设置的卫生防护距离的计算公式如下：式中：Cm—标准浓度限值，mg/m3；L—工业企业所需卫生防护距离，m；r—有害气体无组织排放源所在生产单元的等效半径，m；r=(s/p)0.5；A、B、C、D—卫生防护距离计算系数，无因次，根据工业企业所在地区近五年平均风速及工业企业大气污染源构成类别由该标准表中查取；Qc—工业企业有害气体无组织排放量可达到的控制水平，kg/h。对于式中Cm的取值，《制定地方大气污染物排放标准的技术方法》（GB/T13201-91）中规定：“标准浓度限值Cm取GB3095-2012规定的二级标准任何一次浓度限值（mg/Nm3）；该标准未规定浓度限值的大气污染物，取TJ36-79规定的居住区一次最高容许浓度限值。”120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价依据上述原则，对于项目的无组织污染物二甲苯、非甲烷总烃，二甲苯采用TJ36-79居住区标准，非甲烷总烃采用《大气污染物综合排放标准详解》，分别为0.2mg/m3、2.0mg/m3。Ⅰ类：与无组织排放源共存的排放同种有害气体的排气筒的排放量，大于标准规定的允许排放量的三分之一者。Ⅱ类：与无组织排放源共存的排放同种有害气体的排气筒的排放量，小于标准规定的允许排放量的三分之一，或虽无排放同种大气污染物之排气筒共存，但无组织排放的有害物质的容许浓度指标是按急性反应指标确定者。Ⅲ类：无排放同种有害物质的排气筒与无组织排放源共存，且无组织排放的有害物质的容许浓度是按慢性反应指标确定者。本项目为与无组织排放源共存的排放同种有害气体的排气筒的排放量，小于标准规定的允许排放量的三分之一者，所以为Ⅱ类工业企业；项目污染程度较轻，卫生防护距离小于1000m，济宁市近五年平均风速为2.6m/s。卫生防护距离计算参数见表5.1-14。表5.1-214卫生防护距离计算系数计算系数5年平均风速卫生防护距离L/mL≤10001000＜L≤2000L＞2000工业污染源构成类别ⅠⅡⅢⅠⅡⅢⅠⅡⅢA＜24004004004004004008080802～4700470350700470350380250190＞4530350260530350260290190110B＜20.010.0150.015＞20.0210.0360.036C＜21.851.791.79＞21.851.771.77D＜20.780.780.57＞20.840.840.76卫生防护距离计算过程见表5.1-15。表5.1-15卫生防护距离计算表面源名称面源尺寸（m）污染物无组织排放速率（kg/h）标准浓度（mg/m3）L（m）要求值（m）计算值确定值涂装车间19×11×3.5二甲苯0.0040.21.89850100非甲烷总烃0.0332.01.51150120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价从表5.1-16可以看出，本项目卫生防护距离确定为以涂装车间为中心周围100m范围，距离本项目较近的敏感点为厂区西北侧40m的高新区阳光幼儿园以及厂区东侧70m处的书香园，高新区阳光幼儿园距离涂装车间150m，书香园距离涂装车间230m，能够满足卫生防护距离要求。本项目卫生防护距离包络线图见图5.1-2。1.1.1环境空气影响评价结论1.1.1.1环境空气质量现状达标情况由环境空气质量现状评价结果可以看出：监测期间各监测点SO2、NO2的小时平均浓度和日均浓度、TSP、PM10、PM2.5日均浓度均满足《环境空气质量标准》（GB3095-2012）二级标准。各监测点位甲苯、二甲苯均未检出，非甲烷总烃在各监测点的小时平均浓度均能够满足《大气污染物综合排放标准》（GB16297-1996）详解中的要求（2.0mg/m3）。1.1.1.2环境空气影响预测结果本项目选取PM10、二甲苯、非甲烷总烃共3项因子进行环境空气影响预测。（1）本项目正常工况下，涂装工序排气筒中漆雾、二甲苯、非甲烷总烃对评价区最大小时贡献浓度分别为0.mg/m3、0.mg/m3、0.01183mg/m3，占标率分别为0.26%、0.72%、0.59%，各污染因子最大小时贡献浓度均符合相应环境质量标准的要求。（2）本项目各面源排放的二甲苯、非甲烷总烃对评价区最大小时贡献浓度分别为0.mg/m3、0.08156mg/m3，占标率分别为4.94%、4.08%，均符合相应环境质量标准的要求。（3）本项目非正常工况下，涂装工序排气筒中漆雾、二甲苯、非甲烷总烃对评价区最大小时贡献浓度分别为0.05774mg/m3、0.01433mg/m3、0.1183mg/m3，占标率分别为12.83、7.16%、5.91%，非正常工况下各点源排放的各污染物均不超标，占标率最高的为12.83%（涂装工序排气筒漆雾）。项目建设运行后，企业应加强在岗人员培训和对废气吸收装置的运行管理，尽量降低、避免非正常工况的发生，一旦发现异常应立即停车检修。经计算，本项目建成运行后，对敏感点的贡献值较小，各污染因子在各评价点的最大叠加值都能达标。因此，本项目建成后对周围环境影响较小。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价因此，本项目只要严格控制好各环保设施的运行，本项目大气污染源的排放强度与排放方式对区域的影响在可接受范围之内。1.1.1.1环境防护距离满足情况经计算，根据污染物排放情况和大气环境影响预测结果，不需要设置大气环境防护距离。本项目卫生防护距离确定为以涂装车间为中心周围100m范围，距离本项目较近的敏感点为厂区西北侧40m的高新区阳光幼儿园以及厂区东侧70m处的书香园，高新区阳光幼儿园距离涂装车间150m，书香园距离涂装车间230m，能够满足卫生防护距离要求。1.1.1.2大气环境影响评价结论综上分析，本项目总平面布置和选址基本合理，大气污染防治措施能够满足相应标准要求，项目排放的污染物对周围环境的影响较小，项目卫生防护距离范围之内没有村庄等敏感保护目标。从环境空气影响角度分析，项目的建设可行。1.1.1.3建议本项目涂装车间距离厂区西北侧高新区阳光幼儿园较近，企业应严格按照规范要求操作，加强喷漆工序的管理，减少项目无组织废气的产生，同时在厂界周围种植适合当地土壤生长的植，以最大程度降低对高新区阳光幼儿园的影响。1.2地表水环境影响评价1.2.1废水环境影响分析本项目为技改项目，项目喷漆采用干式喷漆方式，无喷漆废水；项目生产车间地面不需要冲洗，无地面冲洗废水；项目不新增员工，因此不新增生活废水。综上所述，项目不新增废水，因此对周围水环境影响较小。1.2.2对南水北调输水干线的影响分析1、《南水北调东线工程山东段水污染防治规划》的主要内容南水北调东线工程山东段水污染防治规划是国家南水北调东线治污规划的主要组成部分，对保证东线工程调水水质长期稳定符合Ⅲ类水质标准，解决山东省水资源短缺和水环境污染的尖锐矛盾，促进山东经济、社会可持续发展具有重要意义。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价南水北调东线工程山东段水污染防治规划要求在输水干线截污的基础上，整个南水北调东线汇水区内实行污染物总量控制制度，根据污染物总量控制方案，逐个核定工业污染源排污总量，分配污染物削减量，制定污染物削减方案和实施计划，限期执行。根据《南水北调东线工程山东段水污染防治规划》，南水北调工程中调水干线作为输水明渠，不允许排污。汇水区内的工业废水，处理达标后一律进入城市污水处理厂进行污水资源化利用。处于污水处理厂服务范围之外的工业废水，按照现行环境法律法规，执行《山东省南水北调沿线水污染物综合排放标准》（DB37/599-2006）。在南四湖流域主要河流上，以县为单位建设橡胶坝，层层截污，枯水期内严禁废水排入湖区，所截污水达到《山东省南水北调沿线水污染物综合排放标准》（DB37/599-2006）后就地转化，用于农田灌溉。南水北调东线工程山东段水质保证方案的总体思路是：实行污染治理、污水资源化与河流生态恢复并重的“三保险策略”。即以每个小流域为控制对象，在综合采用工业结构调整、清洁生产、点源再提高工程、城市污水处理厂及其配套管网建设、面源污染治理，清淤疏浚等治污措施的同时，因地制宜，充分利用闲置荒地及废弃河道，建立中水调蓄设施，合理规划污水回用工程，实现污水就地资源化，非汛期污水不再进入干线，彻底解决污水出路，减少输水干线水质污染的风险，同时，通过人工复氧、湿地建设等措施对河流生态恢复过程进行主动干预，使之向提高自净能力，改善水质，恢复自身应有的生态功能的有利方向尽快转变，从而确保山东段水质达到III类水质标准。2、山东省南水北调沿线汇水区域划分情况根据标准GB3838-2002和南水北调东线工程调水水质要求，将山东省南水北调沿线汇水区域划分为核心保护区域、重点保护区域和一般保护区域三类控制区。核心保护区域指：山东省南水北调东线工程干渠大堤和所流经湖泊大堤内的全部区域。重点保护区域指：核心保护区域向外延伸15km的汇水区域。一般保护区域指：除以上核心保护区域和重点保护区域以外的其他调水沿线汇水区域。3、本项目对南水北调工程的影响本项目距离南水北调东线工程13km，属于南水北调重点保护区。项目厂址与南水北调位置关系图见图2.3-2。技改项目无废水产生和排放，因此不会对南水北调东线工程造成影响，符合《南水北调东线工程山东段水污染物防冶规划》的要求。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价1.1.1小结项目无生产和生活废水产生和排放，因此正常情况下不会对周围的地表水环境带来不良影响，也符合《南水北调东线工程山东段水污染防治规划》要求，对地表水的影响较小，不会对南水北调东线工程产生影响。1.2地下水环境影响评价根据《环境影响评价技术导则地下水环境》（HJ610-2016）可知，地下水环境影响评价等级的划分应依据建设项目行业分类和地下水环境敏感程度分级进行判定，可划分为一、二、三级。1.2.1建设项目行业分类建设项目所属的地下水环境影响评价项目类别应根据附录A确定，本项目为金属涂装项目，行业类别为附录A中第51条“金属制品加工”，有喷漆工艺的，对应的地下水环境影响评价项目类别为III类。1.2.2地下水环境敏感程度分级建设项目的地下水环境敏感程度可分为敏感、较敏感、不敏感三级，分级原则见表5.3-1。表5.3-1地下水环境敏感程度分级表敏感程度项目场地的地下水环境敏感特征敏感生活供水水源地（包括己建成的在用、备用、应急水源地，在建和规划的水源地）准保护区；除集中式饮用水水源地以外的国家或地方政府设定的与地下水环境相关的其它保护区，如热水、矿泉水、温泉等特殊地下水资源保护区较敏感集中式饮用水水源地（包括已建成的在用、备用、应急水源地，在建和规划的水源地）准保护区以外的补给径流区；特殊地下水资源（如矿泉水、温泉等）保护区以外的分布区以及分散式居民饮用水源等其它未列入上述敏感分级的环境敏感区a不敏感上述地区之外的其它地区a“环境敏感区”是指《建设项目环境影响评价分类管理名录》中所界定的涉及地下水的环境敏感区。本项目位于济宁高新区康泰路北首，不在生活供水水源地的保护区、供水水源地补给径流区，也不在与地下水环境相关的其他保护区内，因此确定本项目区地下水环境敏感程度为不敏感。1.2.3评价等级的判定建设项目地下水环境影响评价工作等级划分见表5.3-2。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价表5.3-2评价工作等级划分表项目类别环境敏感程度I类项目II类项目III类项目敏感一一二较敏感一二三不敏感二三三本项目为III类项目，地下水环境敏感程度为不敏感，通过与上表对照可知，项目地下水评价等级为三级。1.1.1地下水环境的影响评价1、地下水污染途径分析项目区内可能产生的渗漏环节详见表5.5-3。表5.3-3可能产生的渗漏环节序号主要环节设施位置污染途径1化学品仓库原料桶化学品库物料泄漏污染地下水2危废暂存间储存容器等厂区固废泄漏或抛洒污染地下水3喷漆喷漆循环水池喷漆车间废水渗漏4事故废水事故池厂区废水渗漏2、地下水环境影响分析（1）正常生产状况下对地下水质量的影响分析①场区地下水为第四系孔隙水，主要以大气降水和地表灌溉回渗为主要补充来源。由于该区域各含水层之间水力联系密切，第四系浅层地下水容易受到污水下渗的污染，本项目通过采取严格的防渗措施后，可能产生的渗漏环节均得到有效控制，项目区跑、冒、滴、漏现象可以得到避免，可最大程度的减少本项目对地下水的影响。②深层承压水因有隔水层保护不易受到污染，即使厂区内有少量跑、冒、滴、漏现象的发生，对第四系深层承压水的影响也较小。但应当指出的是：当深层水大量开采造成其水位低于上层水位，大量井群浅层、深层混合开采，则会通过井筒产生浅层水向深层含水层的补给，因此要注意打井过程中的止水措施，防止人为穿层污染。③奥陶系岩溶水含水层因埋藏深度大，上覆隔水层厚，拟建工程不会对奥陶系岩溶水环境产生明显的不利影响。（2）事故状况下地下水质量影响分析120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价本项目化学品库及危废暂存库如果防渗措施不完善，可能产生化学品或危险废物泄漏导致土壤污染，从而进一步污染地下水。3、地下水防护措施地下水资源保护措施与对策应符合《中华人民共和国水污染防治法》的相关规定，针对本项目自身的特点，在评价现有项目提出的污染防治对策有效性的基础上，提出需要增加或完善的地下水环境保护措施和对策。依据项目区水文地质情况及项目特点，提出如下污染防治措施及防渗要求：（1）车间、仓库地面防渗措施化学品库及危废暂存库地面采用沥青防渗，基础防渗层用7mm厚的沥青组成，表面用耐腐蚀材料硬化，衬层上建有渗滤液收集清除系统、径流导出系统。油漆、稀释剂等化学品储存区设置围堰，围堰所围栏区域的容积应能够容纳储存区内所有物品全部泄漏的量。厂区其他区域对地面铺设10-15cm厚的砼凝土，砼凝土标号不低于425#。生产区及输水管道的下方铺设一层高密度聚乙烯（HDPE）土工膜，根据土工膜施工工艺施工完成后，上方再按一般污染区进行施工，保证车间及管道的防渗漏。（2）集水池等防渗措施厂区内各集水池等蓄水构筑物应采用防水混凝土并结合防水砂浆构建建筑主体，施工缝应采用外贴式止水带和外涂防水涂料结合使用，作好防渗措施。废水收集池在施工过程中采用膨润土复合防渗材料，膨润土复合防渗材料具有高膨胀性和高吸水能力，湿润时透水性很低（垂直渗透系数≤1.0×10-11m/s）主要起防渗作用。循环水池利用结构自防水，采用抗渗等级B≥S8密实钢筋混凝土。砼外墙外侧防水涂料一道作为防水层，并且做保护层。顶板外侧防水涂料二道作为防水层，并且做保护层。外墙内侧设疏水层。在施工过程中采用膨润土复合防渗材料，膨润土复合防渗材料具有高膨胀性和高吸水能力，湿润时透水性很低（垂直渗透系数≤1.0×10-11m/s）主要起防渗作用。（3）固体废物收集点防渗措施本项目120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价危废仓库地面采用沥青防渗，基础防渗层用7mm厚的沥青组成，表面用耐腐蚀材料硬化，在基底铺设20cm厚的砼疑土，砼疑土标号不低于425#，两壁采用砖砼墙结构，其厚度不低于12cm。衬层上建有渗滤液收集清除系统、径流导出系统、渗滤液收集池。（4）危废暂存库防渗措施本项目应设置一座危废暂存库，用于存放危险废物，底部距离地面10～15cm，粘土夯实，上部铺设防渗膜，再用水泥抹面硬化，确保防渗系数小于1.0×10-11cm/s。4、现有工程防渗措施本项目为技术改造项目，在现有厂区内建设，根据现场调查，现有工程防渗措施见表5.3-4。表5.3-4现有厂区防渗措施一览表序号名称防渗措施备注1现有工程生产车间现有工程生产车间和仓库均严格按照建筑防渗设计规范，采用防渗混凝土做地面硬化处理，防渗系数小于1.0×10-7cm/s。一般防渗区2厂区地面厂区非绿化地面采用防渗混凝土做地面硬化处理，防渗系数小于1.0×10-7cm/s。简单防渗区3垃圾收集点其铺设方式为：①40mm厚细石砼；②素水泥砂浆结合层一道；③200mm厚C15混凝土配¢6@200双向筋；④150mm厚级配砂石垫层；⑤素土夯实。一般防渗区5、技改项目应采取的防渗措施技改项目应采取的防渗措施见表5.3-5；项目防渗分区图如图5.3-1所示。表5.3-4各区域防渗措施一览表序号防渗分区名称防渗要求1重点防渗区喷漆室（油漆、稀释剂存放区）地面应做防渗混凝土+环氧树脂防渗处理，使防渗系数小于1.0×10-7cm/s。2事故水池①结构厚度不应小于250mm；②混凝土的抗渗等级不应低于P8，且水池的内表面应涂刷水泥基渗透结晶型或喷涂聚脲等防水涂料，或在混凝土内掺加水泥基渗透结晶型防水剂；③水泥基渗透结晶型防水涂料厚度不应小于1.0mm，喷涂聚脲防水涂料厚度不应小于1.5mm；④当混凝土内掺加水泥基渗透结晶型防水剂时，掺量宜为胶凝材料总量的1%～2%。3危废暂存库（1）基础层场底经平整、压实处理，并保证纵向、横向分别具有不小于2%的坡度。（2）防渗层：①场底防渗结构（从下往上）：粘土夯实基础，渗透系数≥1.0×10-5cm/s；GCL膨润土垫，5kg/m2；HDPE膜，2.0mm；无纺土工布，600g/m2；卵石导流层，厚度30cm，粒径16～32mm，按上细下粗铺设；无纺土工布，200g/m2。②120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价边坡防渗结构（从下往上）：GCL膨润土垫，5kg/m2；HDPE膜，2.0mm；无纺土工布，600g/m2；厚袋装粘土层30cm1.1.1地下水环境影响跟踪监测计划项目应建立完善的地下水监测系统，加强地下水水质监测，沿地下水流向，在厂区内设一眼污染监测井。监测项目：pH、高锰酸盐指数、总硬度、氨氮、溶解性总固体、硫酸盐、硝酸盐、亚硝酸盐、甲苯、二甲苯、总大肠菌群共11项。监测频率：每年监测1次，可委托当地有资质的环境监测站监测。风险事故应急响应：为了做好地下水环境保护与污染防治，尽最大努力避免和减轻地下水污染造成的损失，应制定地下水风险事故应急响应预案，成立应急指挥部，事故发生后及时采取措施。一旦掌握地下水环境污染征兆或发生地下水环境污染时，要立即向当环境保护行政主管部门报告有关情况。应急指挥部要根据预案要求，组织和指挥参与现场应急工作各部门的行动，组织专家组根据事件原因、性质、危害程度等调查原因，分析发展趋势，并提出下一步预防和防治措施，迅速控制或切断事件灾害链，对污水进行封闭、截流，将损失降到最低限度。应急工作结束时，应协调相关职能部门和单位，做好善后工作，防止出现事件“放大效应”和次生、衍生灾害，尽快恢复当地正常秩序。1.1.2小结地下水环境影响评价结果表明：本项目在完善项目区防渗防漏措施下，对周围地下水环境影响较小，从环境角度是可行的，项目运营过程对其附近区域地下水不会造成较大影响。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价1.1声环境影响评价1.1.1噪声源本项目设备噪声源源强主要为75~95dB(A)，项目设备噪声源强及降噪量详见下表。表5.4-1主要噪声源情况一览表位置噪声设备数量（台）噪声级（整体）dB(A)距厂界距离（m）距敏感点治理前治理措施治理后东南西北高新区阳光幼儿园书香园涂装车间喷漆设备175选用低噪声设备≤501557565115155235废气处理设备风机泵类290隔声罩、消声器、选用低噪声设备，建筑隔声≤6515075701151552301.1.2声环境影响分析1、声环境预测本项目噪声影响预测范围确定为厂界和敏感点高新区阳光幼儿园及书香园。根据声源的特征和所在位置，应用相应的计算模式计算各声源对各预测点（即噪声现状测点）产生的影响值，叠加现状值后作为本项目建成后的声环境影响预测结果。项目的噪声源为点声源，按《环境影响评价技术导则声环境》（HJ2.4-2009）规定，选用相应预测模式，并根据具体情况作必要简化。计算某一室内声源靠近围护结构处产生的倍频带声压级：式中：Q—指向性因数；通常对无指向性声源，当声源放在房间中心时，Q=1；当放在一面墙的中心时，Q=2；当放在两面墙夹角处时，Q=4；当放在三面墙夹角处时，Q=8。R—房间常数；R=Sα/(1-α)，S为房间内表面面积，m2；α为平均吸声系数。r—声源到靠近围护结构某点处的距离，m。计算出所有室内声源在围护结构处产生的i倍频带叠加声压级：120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价式中：LP1i(T)—靠近围护结构处室内N个声源i倍频带的叠加声压级，dB；LP1ij—室内j声源i倍频带的声压级，dB；N—室内声源总数。计算出中心位置位于透声面积（S）处的等效声源的倍频带声功率级：计算预测点的声级：式中：——距声源处的A声级，dB；Lp(r0)——参考位置r0处的A声级，dB；Adiv——声波几何发散引起的A声级衰减量，dB，Adiv=20lg(r/r0)；Abar——遮挡物引起的A声级衰减量dB，在此取值为0；Aatm——空气吸收引起的A声级衰减量dB，Aatm=a(r-r0)/1000，取a为0.114；Agr——地面效应引起的倍频带衰减量dB；Aexc——附加A声级衰减量dB，Aexc=5lg(r-r0)。计算出预测点A的声级（Lr(A)）式中：LPi(r)—预测点（r）处，第i倍频带声压级，dB；ΔLi—第i倍频带的A计权网络修正值，dB。2、噪声预测结果考虑各噪声源的距离衰减、空气吸收、围墙屏蔽效应等影响因素，用噪声级衰减模式计算出新增声源后，各预测点（厂界噪声现状监测点）的A声级，与现状背景值叠加为预测值。项目运行时噪声影响预测见表5.4-2。表5.4-2主要噪声源对厂界和敏感点声级贡献情况表120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价位置噪声设备对厂界贡献值对敏感点的贡献值东厂界南厂界西厂界北厂界高新区阳光幼儿园书香园悬架喷涂室喷漆设备6.1912.5013.748.796.192.58废气处理设备风机泵类21.4827.5028.1023.7921.1917.77合计预测值21.6127.6428.2623.9321.3317.9本次环评监测期间，现有工程正常运行，各厂界的监测值已包含现有工程的贡献值，本次技改项目建成后，全厂对厂界的噪声影响情况见下表：表5.4-3噪声预测结果（单位：dB(A)）编号点位Ld技改项目贡献值监测值叠加值标准值超标值达标情况1#东厂界6.1953.853.860-6.2达标2#南厂界12.555.655.6-4.4达标3#西厂界13.7452.552.5-7.5达标4#北厂界8.7956.756.7-3.3达标5#高新区阳光幼儿园6.1951.651.6-8.4达标6#书香园2.5849.549.5-10.5达标由表5.4-3可见，项目夜间不生产，经预测，昼间厂界噪声能够满足《工业企业厂界环境噪声排放标准》（GB12348-2008）中的2类标准要求，敏感点处能够满足《声环境质量标准》（GB3096-2008）2类标准要求，对周围环境影响较小。1.1.1噪声防治措施（1）设备选型建设项目设备在满足生产的前提下，在采购设备时选用低噪声设备。（2）设备安装设计的防噪措施在设备安装时完全按照安装要求进行，避免设备的重心偏移和安装间隙，减少不必要的噪声。车间各种风机设置在独立空间内，采用减振基底，连接处采用柔性接头；定期进行设备维修，加装润滑剂，减轻设备运转时产生的噪声，确保噪声达标。（3）厂房建筑的防噪措施120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价设置隔声门和楔形窗，降低室内混响，增大隔声量；高噪声设备的车间尽量不要安排在靠近厂界的地方。（4）厂区总布置中的防噪措施厂区合理布局，以降低噪声的影响，噪声尽量远离办公区和敏感点，将厂区西侧布置为仓库，用仓库将生产区和近距离敏感点隔开，噪声较高的生产车间周边布置运输通道，降低生产噪声对厂界处影响。（5）设备维护生产中加强设备维护，确保设备处于良好的运转状态，杜绝因设备不正常运转时产生的高噪声现象。（6）项目区内工人不设固定岗，只作巡回检查；操作间做吸音、隔音处理，进一步减轻噪声对车间工作人员的危害；（7）项目厂界及高噪音车间周围要合理种植降噪植物，进一步减轻项目噪声排放。1.1.1小结（1）声环境影响评价结果表明：本项目实施后，昼间生产厂界噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）中的2类标准，敏感点处能够满足《声环境质量标准》（GB3096-2008）2类标准要求，噪声对周围环境影响较小。（2）为了确保生产噪声不对厂界和敏感点产生明显影响，尽量采用低噪声设备，高噪声设备的车间尽量不要安排在靠近厂界的地方；设置隔声门和楔形窗。项目生产过程中不会对周围环境造成明显噪声影响。1.2固体废物环境影响评价1.2.1固废的产生情况本项目运行过程中会产生废过滤棉S1、废活性炭S2、废油漆桶S3、废溶剂桶S4等，具体产生情况如下：项目生产固体废物产生及治理情况见下表。表5.1-1固体废物产生及治理情况一览表序号固体废物年产生量（t/a）废物类别危废代码处置方式1废过滤棉S114.31HW49其他废物900-041-49交有资质单位处理2废活性炭S241.64HW49其他废物900-041-493废油漆桶S3、废溶剂桶S43.5HW49其他废物900-041-49120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价合计59.45——————1.1.1固废存放及处置措施根据《中华人民共和国固体废物环境污染防治法》规定：对于危险废物，企业应按照国家有关规定进行申报登记，执行联单制度；对危险废物的容器和包装桶以及收集、储存、运输、处置危险废物的设施、场所必须设置危险废物识别标志，并且危险废物的储存地应远离生产区，注意通风、防火以免引起火灾，运输过程中必须采取密闭运输等防止污染环境的措施，遵守国家有关危险货物运输管理的规定。严禁在雨天进行危废的运输和转运工作。根据《危险废物贮存污染控制标准》（GB18597-2001）中的规定，危险固废要有专门的容器进行分类贮存，装载危险废物的容器及材质要满足相应的强度要求；必须定期对所贮存的危险废物包装容器及贮存设施进行检查，发现破损，应及时采取措施清理更换；危险废物贮存设施都必须按GB15562.2的规定设置警示标志；危险废物贮存设施内清理出来的泄漏物，一律按危废处理；管理及运输人员必须采取必要的安全防护措施。该项目产生的固废由有资质单位定期外运处理。厂区危废间选址、设计、建设应满足GB18597、GBZ1、GBZ2的有关要求。危险固废的存放及处置措施如下：（1）危险固废储存按《危险废物贮存污染控制标准》（GB-2001）及修改单执行，企业设置有专门的危险废物仓库，危废首先使用密闭包装桶分类收集，然后放置于危废间。项目危废定期外运，危废间储存能力能够满足危废储存要求。其设置满足需下述要求：a、采取室内贮存方式，房屋设坡屋顶防雨。地面做硬化处理，其地面采用水泥、沥青固化防渗，渗透系数≤10-10cm/s。b、有严密的封闭措施、设专人管理、避免非工作人员进出、防盗以及预防儿童接触等安全措施。（2）废物贮存容器有明显标志，具有耐腐蚀、耐压、密封且不与所贮存的废物发生反应等特性，容器的存放应设一定间隔，容器容积应具备一个月以上的贮存能力。（3）贮存场所内禁止混放不相容危险废物。收集、贮存危险废物必须按照危险废物特性分类进行，禁止危险废物混入非危险废物中储存。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价（4）由专人管理、负责暂存工作。在暂存场地应设置醒目的警示标牌，严禁无关人员进入或擅自移动。直接从事收集、储存危险废物的人员接受专业培训。（5）制订固体废物管理制度，管理人员定期巡视。（6）危险固废转移必须按照国家有关危险废物转移规范要求办理废物转移联单：做好贮存、交接、外运等登记工作。建立档案制度，对暂存的废物种类、数量、特性、包装容器类别、存放库位、存入及运出日期等详细记录在案并长期保存。1.1.1固体废物环境影响由于本项目危险废物不具有放射性，也不会产生恶臭气味，通过设置专门的储存设施，在厂区内暂存期间不会对周围环境产生影响。该企业产生的危险固废均能及时妥善的委托有资质的单位处理。因此，本项目危险固废的安全处置是有保障的，不会对周围环境造成不利影响。各类固废、废液由于收集、贮放、运输、处置等环节的不严格或不妥善，会造成土壤、地下水污染，其主要可能途径有：（1）废物产生后，不能完全收集而流失于环境中；（2）贮放容器使用材质不当，耐蚀性能差，容器受蚀后造成废液渗漏；（3）因管理不善而造成人为流失继而污染环境；（4）废物得不到及时处置，在处置场所因各种因素造成流失；（5）废物处置工艺不合理，有毒有害物质被转移而造成二次污染问题；（6）循环水池等构筑物渗漏。本项目固体废物如不受控制，在上述所列污染途径情况下，可能对环境的污染危害影响主要有：（1）土壤结构和土质受到破坏，土壤中微生物生长受到毒素和抑制，栖息环境恶劣，微生物种群改变和减少；（2）由于土壤污染和酸化，而对地面树木、花草的生长发育造成不良影响；（3）土壤受污染后，由于污染物在雨水淋滤下转移，致使地表水或地下水（特别是潜层水）污染。在收集、运输、贮存危险废物过程中，如发生泄漏事故时，应马上启动危险废物应急处置预案；收集、贮存、运输危险废物的场所、设施、设备和容器、包装物或其他物品转作他用时．必须经过消除污染的处理，并经环境保护检测部门检测，达到无害化处理标准，未达到标准的严禁转作他用。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价综上所述，必须确保固体废物尤其是危险固体废物的处置和管理。项目切实落实环评要求的各项固废防治措施整改措施之后，治理措施规范，各类固体废物处置率100%，对环境不会产生明显的污染影响。1.1土壤环境影响分析土壤是生态环境的重要组成部分，是人类赖以生存的主要资源之一。土壤作为人类赖以生存的重要资源,其污染程度直接关系着人类的生存环境。在各类环境要素中，土壤是污染物的最终受体，大量水、气污染陆续转化为土壤污染。受到污染的土壤不但会影响到农作物的品质和产量,也会通过食物影响到人们的健康。根据2014年4月环境保护部和国土资源部联合发布的《全国土壤污染状况调查公报》可知，全国土壤环境状况总体不容乐观，部分地区土壤污染较重，耕地土壤环境质量堪忧，工矿业废弃地土壤环境问题突出。工矿业、农业等人为活动以及土壤环境背景值高是造成土壤污染或超标的主要原因。工业“三废”排放、各种农用化学品使用使污染物通过大气、水体进入土壤，重金属和难降解有机污染物在土壤中长期累积，致使局部地区土壤污染负荷不断加大。其中，工业废气中的污染物，通过降水、扩散和重力作用降落至地面，渗透进入土壤，进而污染土壤环境；工业废水中含有多种有机物和无机物（主要为重金属），工业废水用于灌溉农田或排入河流、湖泊后再作为农业灌溉用水，都会使土壤受到污染；工业废水处理过程中产生的活性污泥排入土壤，污泥与土壤的相互作用会使土壤的性质及元素分布和分配发生变化，进而影响植物的生长和周围的环境；工业固体废物在掩埋或堆放过程中产生的渗滤液进入土壤，能改变土质和土壤结构，影响土壤微生物的活动，危害土壤环境。总之，工业建设项目从原料的生产、运输、储藏到工业产品的消费与使用过程，对土壤环境都会产生影响。土壤对污染物的净化能力是有限的。当外界进入土壤的污染物的速率低于土壤的净化作用速率，尚不造成土壤污染；若进入土壤中的污染物的速率超过了土壤净化作用速率，就会使污染物在土壤中积累，造成土壤污染，导致土壤正常功能失调，土壤质量下降，影响植物的生长发育，并通过植物吸收、食物链使污染物发生迁移，最终影响人体健康。拟建项目建成后，生产过程中涉及的主要有毒有害物质为CdTe、CdS、CdCl2、铬等，污染途径主要为大气降尘、污泥、废渣堆放、跑冒滴漏等。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价1.1.1厂区内土壤环境项目运行过程中，厂区内除绿化用地外，应均进行地面硬化防渗处理，因此产生的无组织粉尘、有机废气、泄漏物料等，不会直接与土壤接触下渗或随雨水外流污染土壤环境。厂区内设置专门的一般固体废物和危险废物储存场所，且按照相应的标准进行密闭、防渗处理，因此固体废物存放中产生的渗滤液等，不会与土壤直接接触下渗。建设过程中对污水处理设施、事故水池等均进行严格的防渗，可避免废水发生“跑、冒、滴、漏”现象污染土壤环境。危险废物收集后全部委托有资质的危废处置单位进行合理处置，全部得到合理的处理。因此，该项目建成营运后对厂区内土壤环境的影响较小。1.1.2厂区外土壤环境企业位于济宁高新区康泰路北首，目前周边主要为企业、空地、道路等。项目不新增生产废水和生活污水；项目涂装废气采取了高效过滤棉+活性炭装置处理等方式进行处理，能够实现达标排放的要求。但是外排废气在扩散过程中发生沉降，会进入土壤中，间接对周围土壤环境造成影响。该项目运营过程中间接进入土壤中的污染物量较少，经积累后土壤中污染物量将会增加，尽管转移速度快，但也会对深层土壤产生影响。因此长期来看污染物会对周围土壤环境会产生影响，所以企业运行过程中要加强管理，严格执行和落实各项环保措施，尽量减少有组织和无组织排放量，从而减缓对土壤尤其是农田的影响。1.1.3防止土壤污染的措施解决土壤污染问题的根本方法是控制污染物的排放，实行全程清洁生产、物质循环利用和控制污染物的排放。企业运营过程中，为防止事故状态对土壤的污染，厂区应采取如下措施：（1）一旦发生原材料、化学危险品等泄漏事故，公司应及时通知有关部门并采取必要的安全措施，减少事故损失，防止事故蔓延、扩大；因此必须修建事故池，建立严格的规章制度，随时检查设备的运转情况，一旦有非正常情况发生，要立即停产，将事故废水打入事故池中进行临时储存，待设备正常运转后，再进行生产，同时将事故池中的废水委托有资质单位处理。120 山东鲁能光大钢结构有限公司喷漆线项目5环境影响预测与评价（2）危险废物严格按要求进行处理处置，严禁随意倾倒、丢弃；企业应及时联系危废处理单位回收，在危废处理单位未回收期间，应集中收集，专人管理，集中贮存，厂内应建设危险废物周转贮存设施，各类危险废物按性质不同分类进行贮存。临时危险废物贮存设施应满足《危险废物贮存污染控制标准》及修改单要求。贮存场所要防风、防雨、防晒，并设计建造径流疏导系统、泄漏液体收集装置，在厂区内应避开易燃、易爆危险品仓库、高压输电线路防护区域，基础必须防渗。项目危险固废在送有资质的危废处置单位处置前，可暂存在相应的危废储存装置中，设施应符合上述要求。（3）为了防止本项目对当地的土壤产生不利影响，建设单位对各水池、事故池等采取防渗措施，具体如下：对厂区的道路、地面等进行硬化处理，防止废水发生“跑、冒、滴、漏”现象时污染地下水环境，另外，严格按照厂区的绿化方案进行喷洒绿化，对于所有的输水管道、事故池等均采取了防渗措施，如对地面进行碾压、夯实，并在地下设置防渗塑料等，管道材料使用防腐材料，防止具有腐蚀性的液体泄露污染地下水，以保护厂址附近的土壤。（4）加强生产管理，减少废气的有组织和无组织排放，以减少废气污染物通过大气沉降落在地面，污染土壤。企业必须确保废气收集系统和净化装置的正常运行，并达到本评价所要求的治理效果，定期检查废气收集装置、净化装置、排气筒；若废气收集系统和净化装置发生故障或效率降低时，企业必须及时修复，在未修复前必须根据故障情况采取限产或停产措施。在采取了以上各项措施后，本项目对当地的土壤产生影响较小。120 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1环境风险评价1.1概述环境风险是指突发性灾难事故造成重大环境污染的事件，它具有危害性大、影响范围广等特点，同时风险发生的概率又有很大的不确定性，倘若一旦发生，其破坏性极强，对生态环境会产生严重破坏。环境风险评价的目的是分析和预测建设项目存在的潜在危险、有害因素，建设项目建设和运行期间可能发生的突发性事件或事故，引起有毒有害和易燃易爆等物质的泄漏，所造成的人身安全与环境影响和损害程度，提出合理可行的防范、应急与减缓措施，以使建设项目事故率、损失和环境影响达到可接受的水平。根据国家环境保护局《关于加强环境影响评价管理防范环境风险的通知》的精神，本次环评对项目区进行环境风险评价，以便达到降低风险性、减少危害程度之目的。本项目生产过程中使用和贮存一定量的油漆、稀释剂，在外界因素的破坏下，项目的储存设施具有发生泄漏以及火灾等突发性风险事故的可能性。因此，油漆、稀释剂作为项目环境风险分析的重要因子，最具威胁的环境风险事故部位为化学品仓库和喷漆车间。尽管我们无法改变环境风险的客观存在，但可以通过科学的控制分析和管理，将环境风险发生的可能性和危害降低到最小程度。一旦出现环境风险事故，立即启动风险应急预案，把损失降到最低程度。1.1.1评价程序环境风险评价的程序见图6.1-1。1.1.2风险评价目的环境风险评价的主要目的是：（1）根据项目特点，对生产装置和储运设施在生产过程中存在的各种事故风险因素进行识别；（2）针对可能发生的主要事故，分析化学品泄漏到环境中可能导致的后果，包括对自然环境和社会环境的影响，提出为减轻影响应采取的缓解措施；（3）有针对性地提出切实可行的风险防范措施和事故应急预案，以及现场监控报警系统。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价图6.1-1环境风险评价路程框图1.1.1风险评价的重点148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价项目环境风险的重点为：突发性事件或事故造成厂界内外接触人群的危害、环境质量的恶化以及对环境影响的预测和防护。1.1风险物质及风险源识别1.1.1项目主要危险有害物质在项目生产过程中需要使用一定量的油漆、稀释剂，项目的环境风险主要存在于有机化学品和油料（油漆和稀释剂）在运输、贮存、使用过程中可能导致的泄漏、火灾和爆炸，所引起的人身安全和环境受到损害。此外，生产过程中还存在废水、废气等处理设施发生事故时的环境风险。各类油漆最大贮存量为1t，稀释剂用量较少，厂区最大贮存量为0.2t。项目化学品及油料贮存情况详见表6.2-1和表6.2-2。表6.2-1厂区化学品及油料贮存情况一览表序号名称主要成分消耗量t贮存量(t)贮存方式贮存地点1各类油漆树脂、颜填料、溶剂、助剂等29.171桶装油漆仓库2稀释剂二甲苯4.830.2桶装3合计--351.2----表6.2-2主要危险因子一览表序号类别名称风险特性备注1油漆易燃性《危险化学品》名录编号：易燃液体336462稀释剂易燃性《危险化学品》名录编号：易燃液体321983污染物事故排放废气处理装置故障苯系物排放量增加—4运输公路交通事故各类油漆和油料等1.1.2主要危险化学品特性危险化学品在运输、储存和使用过程中如发生泄露，可能会造成局部或区域环境的污染，危及周围人的生命安全，甚至引发一定的环境问题。拟建项目在生产中使用的主要危险化学品的形态及毒性或腐蚀性见表6.2-3。表6.2-3主要化学品特性一览表序号名称形态毒性或腐蚀性描述1油漆液体或固体材料148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价油漆中的二甲苯对眼及上呼吸道有刺激作用，高浓度时对中枢神经系统有麻醉作用。急性中毒：短期内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、意识模糊、步态蹒跚。重者可有躁动、抽搐或昏迷。有的有癔病样发作。慢性影响：长期接触有神经衰弱综合征，女工有月经异常，工人常发生皮肤干燥、皲裂、皮炎。 2稀释剂液体对皮肤、粘膜有刺激作用，对中枢神经系统有麻醉作用，长时期皮肤接触工业性汽油会产生脱脂作用，影响肝、肾功能，（1）油漆，属《危规》3.2类或3.3类易燃液体，有毒。其特性为：①高度易燃性：其原因是易燃液体几乎全部是有机化合物，分子组成中主要含有碳原子和氢原子，易和氧反应而燃烧。且闪点低、燃点也低，因此极易着火而燃烧。②易燃液体挥发性大，当盛放液体的容器有某种破损或不密封时，挥发出来的易燃蒸汽扩散到存放或运载该物品的库房或车厢的整个空间，与空气混合，当浓度达到一定范围，即达到爆炸极限时，遇明火或火花即能引起爆炸。③高度流动扩散性，易燃液体的分子，粘度一般都很小，不仅本身极易流动，还因渗透、浸润及毛细现象等作用，即使容器只有极细微裂纹，易燃液体也会渗出容器壁外，扩大其表面积，并不断地挥发，使空气中的易燃液体蒸汽浓度增高，从而增加了燃烧爆炸的危险性。④受热膨胀性，易燃液体的膨胀系数比较大，受热后体积容易膨胀，同时其蒸气压亦随之升高，从而使密封容器中内部压力增大，造成“鼓桶”，甚至爆炸，在容器内应留有5%以上空隙，不可灌满。⑤毒性，易燃液体及其蒸气均有不同程度的毒性，不但吸入其蒸气会中毒，有的经皮肤吸收也会造成中毒事故。⑥成分：油漆有四个部分组成，即树脂、颜料、填料和溶剂，其中溶剂是挥发分，其它三个部分基本是不挥发分。溶剂多含有二甲苯等。二甲苯：分子式C8H10，是对二甲苯、邻二甲苯、间二甲苯的混合物，无色透明液体。沸点135～145℃，相对密度0.840～0.870，易燃，化学性质较活泼。⑦健康危害：致畸：大量研究资料证实，房屋装修残留的有毒物质可致生育畸形。败血：油漆和装饰胶中大量使用的苯系物会损害造血机能，引发血液病，也可致癌；诱发白血病。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价脑毒：表现为神经系统受损。有油漆中的溶剂（俗称稀料）长期蓄积于中枢神经系统，导致大脑细胞受损，引发慢性溶剂中毒综合症、神经性精神功能紊乱等等。（2）稀释剂拟建项目所用稀释剂主要为二甲苯、酯类溶剂的混合物，有燃烧爆炸危险性。灭火方法：喷水保持火场容器冷却。尽可能将容器从火场移至空旷处。处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。灭火剂：抗醇类泡沫、粉末、二氧化碳、雾状水，禁止使用直流水。防护措施：空气中浓度超标时，应该佩戴自吸过滤式防毒面罩(半面罩)，紧急事态抢救或撤离时，应该佩戴空气呼吸器或氧气呼吸器；戴化学安全防护眼镜；穿防毒渗透工作服；工作现场禁止吸烟、进食和饮水。工作毕，淋浴更衣。保持良好的卫生习惯。1.1.1重大危险源辨识根据《建设项目环境风险评价技术导则》（HJ/T169-2004）附录A1中的有关规定，并对照《危险化学品重大危险源辨识》（GB18218-2009）中危险物质临界量的规定，对项目存在的主要风险因素进行了识别，油漆、稀释剂未列入重大风险源风险物质名单，未构成重大风险源。重大危险源辨识见表6.2-4。表6.2-4重大危险源辨识表（GB18218-2009）单元危险物质最大量（t）临界量（t）是否重大危险源生产场所、储存区贮存单元油漆、稀释剂1.25000否拟建项目使用的油漆、稀释剂仓库区集中贮存量最大。根据《建设项目环境风险评价技术导则》（HJ/T169-2004）中的有关规定，油漆及稀释剂（易燃液体：23℃≤闪点＜61℃）贮存场所临界量为5000t，拟建项目贮存量远小于上述临界值。因此，生产区每个功能单元均不为重大危险源。1.2评价等级和评价范围1.2.1评价等级的确定评价工作级别按照《建设项目环境风险评价技术导则》（HJ/T169-2004）中的划分依据和原则，见表6.2-1。本项目属于非环境敏感地区，故环境风险评价工作级别确定为二级。按照表6.3-1中等级划分的依据，本项目环境风险评价等级判定见表6.3-2。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价表6.3-1环境风险评价等级划分依据一览表（一、二级）项目剧毒风险性物质一般毒性风险物质可燃、易燃风险性物质爆炸风险性物质重大风险源一级二级一级一级非重大风险源二级二级二级二级环境敏感地区一级一级一级一级表6.3-2环境风险评价等级判断表物质物质特性风险源辨识结果环境敏感地区等级判断油漆一般毒性物质非重大风险源非环境敏感地区二级稀释剂一般毒性物质非重大风险源非环境敏感地区二级1.1.1评价范围的确定按照《建设项目环境风险评价技术导则》（HJ/T169-2004）中规定，环境风险二级评价范围为以厂址为中心，半径3km的范围。评价范围及保护目标见图1.7-1。1.1.2评价内容按照《建设项目环境风险评价技术导则》（HJ/T169-2004）中规定，风险二级评价工作内容为对可能发生的风险事故进行风险识别、最大可信事故及源项分析、风险管理，并提出防范、减缓和应急措施。1.2最大可信事故源项分析及对环境危害预测1.2.1最大可信事故最大可信事故是指事故所造成的危害在所有预测的事故中最严重，并且发生该事故的概率不为0。根据前面的风险识别，项目风险评价的最大可信事故设定见表6.4-1。最大可信事故概率可以通过事故树分析，确定顶上事件后用概率计算法求得，亦可以通过同类装置事故统计调查确定概率值，本评价采用后者来确定概率。基于项目主要潜在事故为原料的储存区，采用事故树分析方法并结合类比资料确定项目最大可信事故概率为1×10-8。表6.4-1最大可信事故及其发生概率位置危险物质最大可信事故事故类别发生概率化学品仓库油漆泄漏1×10-8稀释剂泄漏1×10-8148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1.1最大可信事故源项分析最大可信事故源项是对所识别选出的危险物质，在最大可信事故情况下的释放率和释放时间的设定。在拟建项目中，主要是油漆、稀释剂泄漏引发火灾形成危险源，油漆、稀释剂分桶/瓶储存。油漆、稀释剂存放量为1.2t（48桶），泄露量按存放量的1%计，为每次1桶25kg。因储存量较小，在油漆、稀释剂存放区分别设置围堰，发生泄漏时全部收集在围堰中，不会对附近河流造成污染；但其中挥发出二甲苯等有机废气，在未及时采取对策措施的情况下对周围环境有一定的影响；引发的火灾会迅速蔓延，燃烧产物主要为CO2和水蒸汽，但不完全燃烧的产物中会含有二甲苯和一氧化碳等气体，同时伴随浓烟，挥发至空气中，会造成大气污染，会对人的健康造成危害；局部的燃烧还会进一步引发爆炸，进而扩大事故的危害。由于苯系物和CO有毒性，当达到一定的浓度时，会影响人的造血功能及神经系统功能。所以发生火灾时，要注意防范对人群的危害。1.2风险管理项目在事故状况下才会造成油漆、稀释剂的泄漏，由于生产区及化学品仓库设计中采取了多种防渗、防漏措施、设置防火堤。管理中严格执行各项操作规程，正常生产情况下，可确保安全生产及职工的身体健康。通过科学的设计、施工、操作和管理，可预防、避免事故的发生，将环境风险发生的可能性和危害性降低到最小程度，真正做到防患于未然。项目采用的具体防范及应急处理措施如下：（1）建筑防范措施化学品仓库全部进行防渗、防漏处理，修筑防火堤墙，确保事故状态下，也不会有污染物向外泄漏，对外界环境造成污染。仓库内严禁烟火，电器与设备采用防爆设备。（2）泄漏风险防范措施1．油漆、稀释剂储存区设置事故围堰，围堰高度≥0.2m，防止外溢。用泡沫覆盖，降低蒸气灾害。用防爆泵转移至槽车或专用收集器内，回收或运至废物处理场所处置。2．稀释剂泄漏时，迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。建议应急处理人员戴自给正压式呼吸器，穿消防防护服。尽可能切断泄漏源。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价（3）火灾风险防范措施油漆、稀释剂完全燃烧的产物是CO2和H2O，不完全燃烧的产物有二甲苯和一氧化碳、氮氧化物等气体，苯系物和CO有毒性，当达到一定的浓度时，会影响人的造血功能及神经系统功能。所以，应加强防护措施和应急处理设施。①预防措施：经常检查，及时处理。②应急处理：迅速撤离火灾污染区人员至上风处，并立即进行隔离，小泄漏时隔离50米，大泄漏时隔离150米，严格限制出入。应急处理人员戴自给正压式呼吸器，穿防毒服。尽可能切断泄漏源。合理通风，加速扩散。③防护措施：空气中浓度超标时，建议佩戴空气呼吸器或氧气呼吸器。紧急事态抢救或撤离时，必须佩戴氧气呼吸器。工作现场禁止吸烟、进食和饮水。工作毕，淋浴更衣。保持良好的卫生习惯。进入高浓度区作业，须有人监护。④急救措施急救方法：当人体吸入有毒气体引起中毒，须迅速脱离现场至空气新鲜处；情节严重的要立即就医。灭火方法：消防人员必须佩戴过滤式防毒面具（全面罩）或隔离式呼吸器、穿全身防火防毒服，用灭火器紧急处理，及时报告，根据情况向厂内应急中心求救或拨打119。（4）水环境风险防范措施项目一般区域采用水泥硬化地面，装置区、化学品仓库等区域重点防渗，并完善废水收集系统。为防止管道内污染介质渗出而污染地下水，主装置的正常生产排污水、设备渗漏和检修时的排水管道采用管架敷设；事故水收集沟做防渗处理；对排水点分散的生活污水排水管道在地面下敷设，管道采用耐腐蚀抗压的夹砂玻璃钢管道；所有检查井、水封井和排水构筑物均采用钢筋混凝土结构，并做防渗漏处理；在污水排水管与检查井及构筑物连接的地方采用防渗漏的套管连接，管道与管道的连接采用柔性的橡胶圈接口。危险废物和一般固废贮存场所防渗效果应分别满足《危险废物贮存污染控制标准》（GB18597-2001）和《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）。事故废水收集和处理措施根据厂区平面布置，项目事故水池位于生产车间西南测。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价事故水池的有效容积计算：V总=（V1+V2-V3）max+V4+V5注：（V1+V2-V3）max是指对收集系统范围内不同罐组或装置分别计算V1+V2-V3，取其中最大值。V1——收集系统范围内发生事故的一个罐组或一套装置的物料量。本项目单个容器最大容积为0.025m3，因此V1确定为0.025m3。V2——发生事故的储罐或装置的消防水量，m3；V2=∑Q消t消Q消——发生事故的储罐或装置的同时使用的消防设施给水流量，m3/h；t消——消防设施对应的设计消防历时，h；消防水量为V2=10L/s×3600s×10-3=36m3（按照灭火用水10L/S、1个小时计算），V3——发生事故时可以转输到其他储存或处理设施的物料量，m3；取0。V4——发生事故时仍必须进入该收集系统的生产废水量，m3；项目废水量为0。V5——发生事故时可能进入该收集系统的降雨量，m3；项目无露天污染物，因此无初期雨水。由上述计算可知，事故废水量为0.025+0+36=36.025m3。拟建项目事故水池容积设计为40m3，事故水池的设计和建设可参照《石油化工企业设计防火规范》（GB50160-2015）执行，并满足下列要求：①事故水池火灾危险类别确定为丙类；事故状态下按甲类管理。②事故水池应当采取防渗、防腐、防冻、防洪、抗浮、抗震等措施。③事故水池应当配备抽水设施（电器按防爆标准选用），将事故池中的污水输送至有资质单位处理。④事故水池宜设浮动式分离收集器、液位监视仪、集液区，方便对分层污染物的处理和物料回收。⑤事故水池底按水流方向设一定坡度，并应有汇水区、集水坑。⑥事故水池加盖，应有排气设施。其它水环境风险防范措施148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价项目厂区内埋地铺设的管道、阀门设专用防渗管沟，管沟上设活动观察顶盖，以便出现渗漏问题及时观察、解决。管沟与污水集水井相连，设计合理的排水坡度，便于废水排至事故水池，再委托有资质单位统一处理。“三级防控”机制①一级防控措施a.油漆、稀释剂储存区设置事故围堰，围堰高度≥0.2m。防止油漆、稀释剂泄漏流入外环境。b.导排系统与事故水池相连，收集的消防废水和事故废水通过污水管道排放至事故水池。设置手动控制初期雨水收集系统，在刚下雨时，手动开启污水管线阀门，把初期雨水切换到事故水池内，同时手动关闭雨水管线阀门，一段时间(一般10～15min)后手动开启雨水阀同时手动关闭污水阀，使后期清净雨水切换到雨水管线内排放②二级防控措施设置一座容积为40m3的事故水池，风险事故情况下，将事故废水通入事故水池贮存，防止污染物进入地表水水体。③三级防控措施对厂区雨水总排口设置切断措施，防止事故情况下废水经雨水及污水管线进入地表水水体。事故状态下产生的废水应收集到事故池中，同时应准备必要的设施确保事故状态下能及时封堵厂区内外流地沟或流水沟，切断排放口与外部水体之间的联系，防止污染介质外流扩散造成水体、土壤的大面积环境污染。事故废水收集及处理流程见图6.5-1。事故废水事故池委托资质单位处置事故废水管沟泵图6.5-1事故废水收集及处理流程图综上所述，本项目事故水池的大小、平面布置以及事故废水收集处理系统的设置是可行的。1.1风险事故环境空气影响分析1.1.1事故排放影响148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价项目喷涂车间主要大气污染物为喷涂工段产生的含苯系物及挥发性有机物的废气，其处理装置同时发生故障的概率很低，因此，本次环评仅假设喷漆室的废气处理装置发生故障，而其余处理装置均正常运转时，对苯系物和挥发性有机物特征污染物在事故排放情况下的影响进行预测。根据环境空气影响预测结果可知：废气处理设施失效时，项目排放的挥发性有机物最大浓度贡献相对较大，因此项目必须严格控制事故的发生。1.1.1喷涂车间火灾、爆炸事故项目喷涂车间使用的油漆、稀释剂中含有有机成分，这些有机成分有些是易燃物质，稀释剂里含有二甲苯，属于有毒物质。在喷漆作业中达到一定的浓度，一遇明火甚至火花就会造成火灾和爆炸事故。据调查，近10年我国在喷涂过程中发生火灾近200起，每年造成直接经济损失300～500万元。对我国154件喷涂作业发生火灾的原因进行调查，发现我国喷涂作业的火灾主要原因有：明火（加热，照明等）、电器设备（故障及陈旧）、烘箱干燥（故障，简陋）和抽烟等。我国喷涂作业发生火灾原因及比例见表6.6-1。表6.6-1我国喷涂作业发生火灾原因和比例序号火灾原因件数比例(%)1电器设备（故障，陈旧）24152烘箱干燥（故障，简陋）27183抽烟21144电焊、气割1495明火（加热，照明等）43286设备发热53.37自燃11.78其他19129合计154100从表中可以看出，我国喷涂车间的火灾主要是因为管理出现问题而造成的，如果加强管理可以杜绝这类事故的发生。喷涂车间的爆炸危险区等级的划分是根椐生产中使用中稀料的种类、产生事故的可能性和危险程度来确定的。一般使用稀料的喷涂车间，喷漆室等设备内部及排风系统内部为爆炸性气体环境，应划为1区，这些设备和隔间沿敞开面以外，垂直和水平距离3m以内的空间划分2区；其中1区表示在正常情况下，爆炸性气体混合物有可能出现，即使出现也只是短时间存在的场所。在喷涂车间的这些区域，如果这些废气达到了一定的浓度，遇到明火甚至电火花就会发生爆炸。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价喷漆工段使用的稀释剂中含有二甲苯等，属于有毒性物质，其由呼吸或皮肤进入到人体内，与人体发生化学作用或物理作用，对人体健康产生危害。根据其化学结构选择性蓄积原理，稀释剂蓄存在人体内脏器官、血液、神经骨骼组织中引起神经、造血等机能障碍，有的直接刺激皮肤、刺激眼、鼻等粘膜引起疾病。当吸入量多时引起麻醉，失去知觉甚至死亡。车间发生火灾、爆炸事故时，烟雾、含苯系物的烟气将进入环境空气，将对厂区下风向环境空气质量产生一定影响。建设单位应及时按照应急预案安排救援和疏散，及时佩戴呼吸器，以免损害人群健康。1.1.1废气事故排放应急处理1.1.1.1污染治理设施故障事故排放喷涂车间在生产过程中，废气处理装置发生故障时导致苯系物排放浓度变化明显，将会对大气环境造成一定影响。对于此类事故，采取以下应急措施：1、启动车间紧急停车程序；2、立即通知相关部门请求支援，协助救灾疏散；3、紧急通知并疏散受污染范围内人员；4、车间内开门、开窗或采取强制性通风；5、向主管部门上报事故原因、损害情况、人员健康与环境风险、解救对策和方法。6、查明事故工段，并派专业维修人员进行维修。1.1.1.2喷涂车间火灾事故防范措施1、防止自燃：含不饱和基团的速干性自干性油漆中，不饱和双键与空气中的氧化化合时产生氧化热，如果氧化热不及时散发而聚集，可能引起自燃。而油漆中的干燥剂、有机颜料有促燃作用，增加自燃危险性。因此，油漆废渣以及油漆污染物如工作服、手套等都必须及时清理，合理放置，通常放置在散热性好的金属网上，以防热聚集。2、加强管理，防止因管理不善而导致喷涂车间火灾：每天对车间设备，特别是加热设备、电器设备、烘箱设备等进行检查，防止因为设备故障而引起火灾；对喷涂车间的员工进行上岗培训，使其了解喷涂作业中应该注意的具体事项，特别是禁止吸烟。3、防止静电起火：油漆和稀料在搅拌、喷出、过滤等运动过程中，由于摩擦而产生静电，静电积聚的结果可能产生火花，甚至导致火灾。防止静电灾害可以采用的措施有：148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价接地：使物体与大地之间构成电气泄漏电路，将产生在物体上的静电泄于大地，防止物体贮存静电；为防止人体带电，工作人员应该穿上防静电工作服；为防止流动带电，管道输送稀料时，流速越快，产生的静电越多。为防止高速流动带电，应该对流速做出限制。对车间应保持现场湿度大于60%，有利于静电的释放。4、喷涂车间喷漆室设有CO2灭火系统。1.1.1.1油漆房等设施防爆措施油漆和稀释剂仓库、喷漆室所有的电气设备需符合相应的电气防爆技术规定。1、油漆、稀释剂仓库：电气防爆，车间的隔墙采用防火防爆墙，泄爆面朝车间外。地坪采用不发火、防静电地坪。各类设备可靠接地，送排风系统中需安装防火阀。2、喷漆室：采用非燃烧材料制造设备，排风管道上应该设防火阀，室内及排风系统必须防爆。自动供漆系统必须与火灾系统、报警系统联动互锁。1.2风险事故水环境影响分析项目区周围水环境敏感保护目标见表6.7-1。表6.7-1项目区周围水环境敏感保护目标项目敏感保护目标相对厂址方位与厂界距离(m)评价标准地表水廖沟河、泥沟河、小新河E2100GB3838-2002IV类地下水项目区周围居民井————GB/T14848-93Ⅲ类项目区下游地下水————1.2.1突发性水污染事故分析项目可能发生的突发性水污染事故主要包括油漆桶或稀释剂桶泄漏，火灾、爆炸事故消防水排放，地下水防渗措施被破坏等事故。事故发生后，污染物可能通过下渗、地表径流、地下径流污染周围水环境。1.2.2厂区风险事故水环境风险分析1.2.2.1对地下水的风险影响分析项目厂址场区地下水主要补给源为大气降水入渗补给。项目区如不采取相应的防范措施，化学品油品储存区、循环水池以及固废临时存放区发生泄漏、火灾事故后，由于泄露物料及消防水不能及时收集，可通过下渗及地下径流等对项目区及下游地区浅层地下水造成污染。一旦污染，将难以消除，而且还是引起火灾和爆炸的隐患。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1.1.1对地表水的风险影响分析如项目区发生泄漏事故，污染物进入河流，将会对泥沟河、廖沟河、小新河质造成污染，在灌溉季节会对农业生产造成一定的威胁。因此厂区必须设置事故水池，并在事故源处设置围堰和围堤等措施防止事故径流进入地表水体。1.1.1.2水环境风险防范措施根据以上针对项目区发生风险事故产生的水环境影响，项目应采取的水环境风险防范措施主要有以下方面：1、防渗措施项目区内一般区域采用水泥硬化地面，生产车间、油漆仓库以及危废暂存库等应采取重点防渗，工业固废贮存场所防渗效果应满足《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）和《危险废物贮存污染控制标准》（GB18597-2001）及其修改单中的相关要求。2、事故废水和废液收集措施化学品油品储存场所、主生产车间、危险废物和一般工业固废贮存场所四周设废水收集系统，收集系统与事故水池相连。在装置开停工、检修、生产过程中，可能产生对环境有污染液体漫流到装置单元周围，因此要设置导流设施。消防废水通过废水收集系统进入40m3事故水池，确保发生事故时，泄露的化学品和事故废水可完全被收集处理，不会通过渗透和地表径流污染地下水和地表水。3、管道及管沟防渗措施所有管道在投入生产前应进行加压测试，确定没有泄漏现象时才能投入使用，同时应定期对管道进行无损探伤。埋地铺设的管道、阀门设专用防渗管沟，管沟上设活动观察顶盖，以便出现渗漏问题及时观察、解决；并设计合理的排水坡度，便于废水收集及排放。1.1.1.3小结由于项目区采取严格的防渗措施，并设有完善的废水收集处理系统，概率较大的泄漏及火灾事故发生后，污染物可全部通过废水收集系统进入事故水池，不会出现泄露的物料和消防水漫流的情况，从而不会通过下渗污染项目区周围地下水，也不会通过地表径流污染附近地表水体。综上所述，在采取了相应的防范措施后，如风险事故发生，不会对项目区周围的水环境敏感目标产生大的影响。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1化学品运输事故及其它风险影响分析及防范1.1.1化学品运输风险影响分析及防范运输危险化学品的车辆是一个流动的危险源，一旦发生事故，可能在一定范围内造成重大的环境污染。实践证明，采取有效措施，可以防范和减少交通事故，最大限度的避免危险化学品泄露，主要防范措施为：1、运输危险化学品的单位，应有资质，车辆应有危运证，司机、押运员有上岗证，具备运输危险品的资格，熟悉所运输的危险化学品的毒性及应急防范措施。包装物、容器应是定点单位生产，输送危险化学品的管道应符合有关规定。2、应该制定或执行危险化学品运输车辆检查维修制度，对危险化学品运输车辆进行严格的全面检查、维护及日常出车前的逐项检查。3、在运输危险化学品前事先对道路、天气等进行调查，慎重选择路线，并制定相应的预防措施；严禁运输危险品的车辆在中途随意改变路线，随意停车。1.1.2项目厂区风险事故对交通干线的影响项目厂区周围公路密集，项目厂区风险事故较小，影响范围均控制在厂区内，事故发生时不会对附近的高速公路、国道、铁路造成危害，也不会对周边交通干线造成影响。此外，项目的应急预案应与高新区高新区应急预案、公路部门的突发事件应急预案建立联动机制。如出现泄露、爆炸等事故，可迅速与当地政府及公路部门建立联系，采取措施保证公路运营的安全。1.1.3化学品使用和储存区1、按照《建筑设计防火规范》（GB50016-2014）要求设计化学品使用车间和贮存仓库，储存场所要符合消防安全条件。各类化学品仓库、油库、堆场等建筑物的选址，建筑物的结构构造、电器设备、防爆泄压、灭火设施等都要满足消防安全要求。物品要分类储存。易燃易爆化学品储存时要分区、分类、定品种、定数量、定库房储存、定人员管理。化学性质或灭火方法相互抵触的物品，不准同库储存。2、贮存的危险化学品应专用仓房并应有明显的货物标志，场所应有警示标志和书写有危特性、泄漏应急处理、储运注意事项、灭火方法等内容的标牌。并设置测定风速、风向的风标及应急报警通讯设施。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价3、化学品储存区周围应分别设围堰或地沟，地面宜作防腐处理。贮存容器一旦发生破裂，应立即进行冲洗，并将冲洗废水排入事故水池。4、仓库工作人员应进行专门培训，经考核合格后持证上岗。保管人员要做到一日三查，即上班后、当班中、下班前检查：查码垛是否牢固，查包装是否渗漏，查电源是否安全。发现问题及时处理，消除隐患。5、建立工业卫生、环境监测及管理系统。对工厂的正常运行进行管理。当事故发生时进行应急防毒监测、防毒指导和人员中毒救护。1.1.1火灾、爆炸事故的处置1、发现起火，立即报警，通过消防灭火。首先采用抗溶性泡沫、干粉、二氧化碳等灭火器灭火，也需用水冷却罐壁，降低燃烧强度。2、切断火势漫延的途径，冷却和疏散受火势威胁的密闭容器和可燃物，控制燃烧范围，并积极抢救受伤和被困人员。3、可能发生爆炸等特别危险需紧急撤退的情况，应按照统一的撤退信号和撤退方法及时撤退。4、组织人员接好消防水进行灭火或稀释，若有人员中毒，将伤员紧急送医务室急救或通知医务室人员赶赴现场。5、对现场泄漏物及时进行稀释、处理，使泄漏物得到安全可靠的处理，防止二次事故的发生。6、现场作业人员穿戴好防护用具进行作业，加强监护，严禁单独行动。7、撤出无关人员，封锁现场，同时通知下风向人员做好防范。1.2风险事故应急预案从风险的理论出发，降低和控制风险的策略之一是降低事件（事故）发生的可能性，需要采取预测、监测、预警、控制等预防性措施；之二就是需要减轻事件（事故）的严重度，需要采取应急救援措施，因此企业应制定风险事故应急预案，在发生风险事故时，能以最快的速度发挥最大的效能，有序的实施救援，尽快控制事态的发展，降低事故造成的危害，减少事故造成的损失。1.2.1制定风险事故应急预案的目的制定风险事故应急预案的目的是为了发生风险事故时，能以最快的速度发挥最大的效能，有序的实施救援，尽快控制事态的发展，降低事故造成的危害，减少事故造成的损失。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1.1制定风险事故应急预案的指导思想和应急原则1、指导思想：在公司的正确领导下，在思想、人员、装备、培训、技术、保障等方面做好充足的准备，一旦环境污染事故和突发事件发生，集中人力、物力、迅速果断地予以处置，实现保护公司员工及周围居民的人身和环境安全。2、应急原则：环境污染事故和突发事件应急要遵循常备不懈、快速反应，统一指挥，密切系统、技术应急的原则。1.1.2风险事故应急预案的应急范围项目的危险目标主要为化学品储存区及涂装车间，主要环境保护目标为厂区内的办公区及生活区、附近的近距离敏感点。1.1.3应急机构1.1.3.1机构组成企业成立环境风险事故应急救援“指挥领导小组”，由厂长、有关副厂长及生产、安全、环保、保卫等部门领导组成，下设应急救援办公室，日常工作由安全和环保部门兼管。发生重大事故时，以指挥领导小组为基础，立即成立风险事故应急救援指挥部，厂长任总指挥，有关副厂长任副总指挥，负责全厂应急救援工作的组织和指挥，指挥部可设在生产调度室。如若厂长和分管副厂长不在企业时，由安全、环保部门负责人为临时总指挥，全权负责应急救援工作。1.1.3.2机构职责指挥领导小组：负责单位“预案”的制定、修订；组建应急救援专业队伍，组织实施和演练；检查督促做好重大事故的预防措施和应急救援的各项准备工作。指挥部：发生重大事故时，由指挥部发布和解除应急救援命令、信号；组织指挥救援队伍实施救援行动；向上级汇报和向友邻单位通报事故情况，必要时向有关单位发出救援请求；组织事故调查，总结应急救援经验教训。1.1.3.3人员分工总指挥组织指挥全厂的应急救援；副总指挥协助总指挥负责应急救援的具体指挥工作。安全科长协助总指挥做好事故报警、情况通报及事故处置工作；环保部门负责人负责事故现场及有害物质扩散区域内的洗消、监测工作，必要时代表指挥部对外发布有关信息；保卫科长负责灭火、警戒、治安保卫、疏散、道路管制工作；生产科长(或调度长)负责事故处置时生产系统、开停车调度工作；事故现场通讯联络和对外联系。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1.1.1专业救援队伍企业内设不脱产的专业救援队伍，由各部门职工经培训后组成，分为抢险抢修队、医疗救护队、义务消防队、通讯保障队、环境监测队，负责事故控制、救援和善后处理工作。1.1.2风险事故应急的组织与指挥1、了解有关情况，为实施正确的指挥，应急指挥部的领导、成员及有关单位在受领任务时应尽量弄清楚以下内容：（1）事故发生的事件、地点及事故性质，必要时还要了解事故发生的原因。（2）污染源的种类、性质、数量、泄漏规模，污染范围及其中毒症状，或污染区及其周围人员等中毒症状。（3）事故后果危害严重程度，发展趋势，受到控制的可能性及预采取的措施。（4）应急地区的时限及有关要求。（5）指挥关系及报告联络方法。（6）其他与应急处置有关的情况。2、为及时了解掌握事故情况，指导事故所在区进行应急处理，控制事态发展，应急领导小组要明确任务和职责，提出应急准备的内容和有关要求，迅速赶赴现场。3、分析判断，明确任务。（1）听取建议应急小组成员应积极主动的提出应急指挥协调、应急工程技术、应急保障等方面的意见和建议。（2）明确任务。应急指挥部在听取有关意见或建议、综合分析判断后，确定应急任务，内容包括：A应急总目标；B出动的力量及应急行动规模，应急人员编成、分工及应急行动要求；C所需仪器设备及应急器材，人员保护要求，完成准备工作及到达事故现场的时限；D气象条件及职工行动对应急行动的影响及应采取的措施；E行进路线；F应急过程可能出现的情况及处置方案。4、组织各种保障（1）建立指挥通信联络方式；（2）调度运力、配备指挥、运输车辆；148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价（3）准备有关应急器材；（4）请示报告情况，协调沟通信息等。5、赶赴现场。按照制订的路线组织应急车辆编队、开进，明确途中通信联络方法，灵活果断的处置开进途中的各种情况。1.1.1应急程序1.1.1.1一级预案启动条件一级预案为厂内事故预案，即发生的事故为各重大危险源因管道阀门接头泄漏仅局限在厂区范围内，对周边及其他地区没有影响，只要启动此预案即能利用本单位应急救援力量制止事故。当企业发生环境事故或紧急情况后，事故的当事人或发现人采取应急措施防止事故扩大并立即向指挥领导小组报告。指挥领导小组指挥专业救援队伍对环境事故或紧急情况按本单位应急措施进行处理。1.1.1.2二级预案启动条件二级预案是所发生的事故为各重大危险源破裂或爆炸造成泄漏，泄漏量估计波及周边范围内居民，为此必须启动此预案，并迅速通知周边社区街道、派出所及地方政府，在启动此预案的同时启动一级预案，不失时机地进行应急救援。1.1.1.3三级预案启动条件三级预案是所发生的事故为重大危险源破裂或爆炸造成大量泄漏，迅速波及2km2范围以上时需立即启动此预案，可立即拨打110或120，联动政府请求立即派外部支援力量，同时出动消防车沿周边喊话，疏散居民。1.1.1.4与高新区应急预案联动分析件高新区内发生一般事件时，高新区应急指挥中心负责协调，发生较大、特大、重大事件时由应急指挥中心负责协调。较大、重大特大突发性环境事件发生后，高新区管委会相关部门成立现场指挥部，指定现场指挥部负责人，现场指挥部负责人要赶赴事故现场进行现场指挥，在现场指挥部领导下，批准现场救援方案，组织现场抢救。现场指挥部由高新区及园区管委会及相关部门、事故发生地相关公司和专业应急救援机构组成。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价现场指挥部根据事故现场救援的需要，设立若干救援专业组，负责制定并实施事故现场救援方案，领导和统一调度各部门和单位的施救工作，负责事故现场救援情况的上报。现场应急救援指挥机构见下图。当发生一般（Ⅳ级）突发环境事件，由生产经营单位响应，启动生产经营单位应急救援预案，同时上报高新区管委会指挥中心（或应急办），高新区指挥中心（或应急办）予以指导和支援。当发生较大（Ⅲ级）突发环境事件，由高新区管委会应急救援指挥部启动本预案，必要时成立现场联合指挥部，同时启动事故单位响应预案。1.1.1风险事故应急的处理措施1、应急小组在明确任务，准备妥善，到达事发现场附近后，要根据事故等级、危害程度及范围、气象条件等情况，组织进行个人防护和现场勘察。2、记录应急过程。各应急小组在应急过程中，均应准确及时地记录应急过程，为总结应急经验教训、修改完善应急预案提供依据。记录工作需专人负责，必须记录的情况有：事故的发生、发展与终结；指挥程序，出动力量的规模与性质；人物分工与完成任务的情况，各个接口的衔接度；应急组织、工作人员、仪器设备的适应性及完成任务的能力；采取的重大防护措施及其效果；不利气象条件下危害区域及对应急行动的影响等情况。应急终止后存档。1.1.2应急设施1.1.2.1抢修堵漏装备抢修堵漏装备种类：防酸衣、常规检修器具、橡胶皮、木条及堵漏密封装置。卸料罐区配置砂土、木屑等吸附物，收集废物的专用容器。装备维护保管：由检修组及库房分别维护保管。1.1.2.2个人防护装备个人保护装备种类：防尘口罩、防毒口罩，防毒面具、氧气呼吸器、手套、胶鞋、护目镜等。装备维护：防尘口罩，防毒面具、手套、胶鞋、护目镜由班组个人维护保管。氧气呼吸器由库房维护保管。1.1.2.3灭火装备种类：雾状水、泡沫灭火器、CO2灭火器、干粉灭火器、砂土。维护保管：由各个小组维护保管。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1.1.1通讯装备通讯设备种类：直拨和厂内固定电话、手机。维护保管：直拨由办公室保管，厂内固定电话由各事故小组保管；手机由领导小组成员和救援队伍负责人维护保管，并保证24小时待机。1.1.2应急终止1.1.2.1应急终止的条件1、事件现场得到控制，事件条件已经消除；2、污染源的泄漏或释放已降至规定限值以内；3、事件所造成的危害已经被彻底消除，无继发可能；4、事件现场的各种专业应急处置行动已无继续的必要；5、采取了必要的防护措施以保护公众免受再次危害，并使事件可能引起的中长期影响趋于合理且尽量低的水平。1.1.2.2应急终止的程序1、现场救援指挥部确认终止时机，经应急指挥领导小组批准；2、现场救援指挥部向所属各专业应急救援队伍下达应急终止命令。1.1.2.3应急终止后的行动1、有关部门及突发环境事件单位查找事件原因，防止类似问题的重复出现。2、对应急事故进行记录、建立档案。并根据实践经验，组织有关类别环境事件专业部门对应急预案进行评估，并及时修订环境应急预案。3、参加应急行动的部门负责组织、指导环境应急队伍维护、保养应急仪器设备，使之始终保持良好的技术状态。1.1.3应急演练计划为确保在发生事故时，能够及时组织应急救援，每年都要定期开展事故应急救援预案的演练。1、演练准备，演练分为三个层次，即桌面演练、功能演练和全面演练，根据演练的方式和内容，准备演练所需器材，对人员进行演练教育培训，并制定演练的安全措施。2、演练范围，公司级应急救援演练的范围为全公司的应急救援演练，相关部门和领导要参加演练。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价3、演练时间，每年演练一次，时间定于每年的六月份“安全生产月”期间。4、演练组织，由公司安全环保处和各车间负责组织准备演练。1.1.1应急监测预案事故情况下环境监测与例行监测不同，事故风险发生时，环境监测人员应迅速到达事故现场，用小型、便携、简易、快速检测仪器或装置，在尽可能短的时间内对下述内容：①污染物质种类；②污染物质的浓度；③污染的范围及其可能的危害等作出判断。实施应急监测是做好突发性环境污染事故处置、处理的前提和关键。监测内容：颗粒物、二甲苯、非甲烷总烃等。监测方法：1、快速检测管；2、感官检测。二甲苯、非甲烷总烃等是有特殊气味的气体，有经验的人凭嗅觉可作出初步判断；3、用专用注射器采集现场气样，注入便携式气相色谱仪，可在现场用外标法进行定量测试。4、如现场无条件测定，可将样品采集在专用注射器上尽快带回实验室分析。具体内容见表6.9-1。表6.9-1事故情况下环境应急监测方案一览表项目监测位置监测因子监测频率备注废气装置附近颗粒物、二甲苯、非甲烷总烃事故发生及处理过程中进行时时监测，过后20分钟一次直至应急结束根据发生事故的装置确定具体的监测因子厂界距离较近的居民点（高新区阳光幼儿园、书香园等）1.1.2风险事故应急的工作要求1、提高思想认识，切实加强组织领导。应急领导小组要认清当前环境保护形势，分析潜在的隐患，研究、掌握环境污染事故、生态破坏事件及突发事件的规律，克服麻痹思想，增强责任感，切实抓好应急预案的落实工作。2、精心组织规划，完善应急工作预案。应急指挥部应结合公司实际、特点，精心组织，科学规划，严密制定本应急预案，设想可能遇到的各种情况和处置方案，做到常备不懈。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价1.1小结（1）本项目涉及易燃有毒物质，油漆、稀释剂等作为易燃有毒物质属重点考虑和防范的对象。（2）最大可信事故预测表明，在项目生产运行过程中中主要是油漆、稀释剂泄漏引发火灾形成危险源，油漆、稀释剂分桶/瓶储存。因储存量较小，在油漆、稀释剂存放区分别设置围堰，发生泄漏时全部收集在围堰中，不会对附近河流造成污染；但其中挥发出二甲苯等有机废气，在未及时采取对策措施的情况下对周围环境有一定的影响；引发的火灾会迅速蔓延，燃烧产物主要为CO2和水蒸汽，但不完全燃烧的产物中会含有二甲苯和一氧化碳等气体，同时伴随浓烟，挥发至空气中，会造成大气污染，会对人的健康造成危害；局部的燃烧还会进一步引发爆炸，进而扩大事故的危害。由于苯系物和CO有毒性，当达到一定的浓度时，会影响人的造血功能及神经系统功能。所以发生火灾时，要注意防范对人群的危害。（3）项目具有潜在的事故风险，尽管最大可信事故概率极小，发生危害也不大，但要从各方面积极采取防护措施，确保安全。当出现事故时，要采取紧急的工程应急措施，如必要，要采取社会应急措施，以控制事故和减少对环境造成的危害。（4）项目生产中必须加强管理，制定严格操作规程并贯彻执行，提高工人素质，精心操作，防患于未然。制定应急预案，并进行演练。（5）项目风险防范措施见表6.10-1。在建设单位严格落实各项风险防范措施和风险应急预案的前提下，工程环境风险可防可控，项目建设是可行的。表6.10-1项目风险防范措施一览表序号措施名称防范措施内容1大气环境风险防范措施以涂装车间为中心周围100m范围2水环境风险防范措施1、防渗措施：项目区内涂装车间、化学品库等污染区采取重点防渗。2、事故废水收集措施：完善废水收集系统，设立事故水池，有效容积为40m3。3防火防爆措施1、从总平面布置、工艺、自动控制、建/构筑物防火、电气防火、消防系统、设备泄压等方面采取防火、防爆控制措施；2、喷涂室由专业公司设计、施工，周围10米以内不准进行电焊、切割等明火作业，安装自动灭火系统，不准随意推动喷漆室内车身，喷漆室内铁凳、撑杆严禁随地拖动，移动时须用水抬起移位4防毒措施员工戴好防护用品，保持工作环境的卫生与通风良好148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价5自动报警系统在喷涂室内安装自动报警系统6安全管理措施设置安全管理机构，建立安全管理制度，加强人员培训，预防安全事故发生。7应急预案制定事故应急救援预案，从组织机构、救援保障、报警通讯、应急监测及救护保障、应急处理措施、事故原因调查分析等方面制定严格的制度，并定期组织培训、演练。8环境应急监测方案包括大气环境应急监测、水环境应急监测为贯彻环境保护部办公厅《关于当前环境信息公开重点工作安排的通知》（环办[2013]86号）和省环保厅《山东省环境保护厅关于开展重大建设项目环境事项社会稳定风险评估工作的意见》（鲁环发[2013]172号）精神，从源头上预防和化解环境保护工作中可能引发的社会稳定风险问题，山东省环境保护下发《关于开展建设项目环境信息公开和环境影响评价社会稳定风险评估工作的通知》（鲁环办 [2014]10号文），要求开展建设项目环境影响评价社会稳定风险评估。在环境影响评价文件编制过程中，对项目的规范性、相融性、可控性等社会稳定风险内容进行分析预测，对因环境保护问题而涉及群众自身利益等可能影响社会稳定矛盾隐患的情况必须进行社会稳定风险评估，并作为审批的必备要件。未进行社会稳定风险评估的建设项目，一律不予审批。1.1可能存在的社会稳定风险及其评价1.1.1项目社会稳定风险内容及其评价在项目建设过程中，社会稳定风险衍生于相关利益群体对项目建设的抗拒，这种抗拒有多种表现形式，如上访、暴力对抗甚至群众示威等。因此，对项目建设所涉及的影响社会稳定的风险进行界定，应认真分析征地实施后群众可能引发的异议，遭遇到的损失或不适，这些异议、损失或不适即为引起社会不稳定的风险。在识别了本项目可能面临项目合法性、合理性遭质疑的风险；项目可能造成环境破坏的风险；群众抵制征地的风险；群众对生活环境变化的不适风险的基础上，对上述四大类风险发生的可能性大小分别进行定性评价。按照《山东省环境保护厅关于开展重大建设项目环境事项社会稳定风险评估工作的意见》（鲁环发[2013]172号）和《关于开展建设项目环境信息公开和环境影响评价社会稳定风险评估工作的通知》（鲁环办[2014]10号），本报告把风险评估等级分为三级。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价①高风险：大部分群众持有强烈反对意见，可能引发大规模群体性事件，或者影响到社会稳定。②中风险：部分群众持有反对意见，可能引发局部矛盾冲突，或者产生一定社会负面影响。③低风险：大多数群众理解支持但少部分群众持有不同意见，但通过实施有效措施可以防范和化解矛盾。根据当地以前其他项目建设经验以及对本项目相关利益群众的民意调研结果，界定各类风险发生可能性的大小。根据对项目建设实施过程中易发生的社会风险的经验判断，并结合本项目的具体情形，本环评对项目可能会诱发的异议、损失或不适等诸多社会风险及其评价主要如下：1.1.1.1项目合法行、合理性遭质疑的风险风险内容：该项目的建设是否与现行政策、法律、法规相抵触，是否有充分的政策、法律依据；该项目是否坚持严格的审查审批和报批程序；是否经过严谨科学的可行性研究论证；建设方案是否具体，详实，配套措施是否完善。1、本项目合法，手续完备，程序完备①本项目为喷漆线项目，依据《产业结构调整指导目录（2011年本修正）》（国家发展改革委2013年第21号令修正），该项目既不属于鼓励类，也不属于限制类和淘汰类，应为允许类，项目建设符合国家产业政策。②本项目位于济宁高新区康泰路北首，用地性质为工业用地，根据《限制用地项目目录（2012年本）》及《禁止用地项目目录（2012年本）》，本项目的建设不属于限制用地及禁止用地的范围。③本项目的建设符合《山东省环境保护厅关于印发﹤建设项目环评审批原则（试行）﹥的通知》（鲁环函[2012]263号）关于建设项目审批原则的设计条件的要求，并且符合《关于构建全省环境安全防控体系的实施意见》（鲁环发[2009]80号）关于环境风险评价的要求。2、项目符合区域经济发展需要及当地利益本项目建设有利于改善区域的投资环境，并对提高本地区经济发展起到了重要的作用，利于社会和谐稳定发展，对落实《济宁市国民经济和社会发展第十三个五年规划纲要》具有重要意义。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价综上，本项目合法性、合理性遭质疑的风险很小。1.1.1.1群众抵制征地的风险风险内容：由于征地涉及群众的切身利益，加上群众对征地的政策缺乏理解，因此在征地问题上群众往往会与政府站在对立面，以各种形式抵制征地。征地项目中群众最敏感、最担忧的问题是失去土地。本项目在现有厂区内建设，不新增占地，不新建建筑物，项目不涉及拆迁，由此认为，本项目遭群众抵制的风险较小。1.1.1.2群众对生活环境变化的不适风险风险内容：本项目建成运营后运输车辆的进出、生产活动会对当地居民造成一定影响。本项目建成运营期运输车辆主要为运输原料及产品，不会频繁出入，但项目区距离居民区较近，根据工程分析可知，各项污染物均能够达标排放，根据环境空气及噪声预测结果可知，项目废气和噪声对周边居民影响较小，但仍存在潜在的影响如事故排放和非正常排放下的影响。综上，本项目群众对生活环境变化的不适风险为中。1.1.2项目社会稳定风险的综合评价上文已对本项目可能引发的不利于社会稳定的四大类风险可能性大小进行了单项评价，为便于度量该项目整体的风险大小，有必要对各类风险的可能性大小进行量化，然后得到项目的综合风险大小。首先根据当地以往项目建设和民意调研结果确定每类风险因素的权重W，取值范围为[0,1]，W取值越大表示某类风险在所有风险中的重要性越大。其次确定风险可能性大小的等级值C，上文已将风险划分为3个等级（高风险、中风险、低风险），等级值C按风险可能性由大至小分别取值为1.0、0.6、0.3。然后将每类风险因素的权重与等级值相乘，求出该类风险因素的得分（即为W×C），把各类风险的得分加总求和即得到综合风险的分值，即∑W×C。综合风险的分值越高，说明项目的风险越大。一般而言，综合风险分值为0.2-0.4时，表示该项目风险低，有引发个体矛盾冲突的可能；分值为0.41-0.7时，表示该项目风险中等，有引发一般性群体事件的可能；分值为0.71-1.0时，表示该项目风险高，有引发大规模群体事件的可能。本项目综合风险值求取见表6.11-1。148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价表6.11-1项目风险综合评价表风险类别风险权重（W）风险发生的可能性（C）W×C低风险0.3中风险0.6高风险1.0项目合法性、合理性遭质疑的风险0.20√0.06项目可能造成环境破坏的风险0.30√0.09群众抵制征地的风险0.30√0.09群众对生活环境变化的不适风险0.20√0.12综合风险0.36从上表可看出，该项目可能引发的不利于社会稳定的综合风险值为0.36，风险程度低，意味着项目实施过程中出现群体性事件的可能性不大，但不排除会发生个体矛盾冲突的可能。1.1.1项目社会稳定风险防范措施根据对项目可能诱发的风险及其评价，本环评建议采取下述风险防范措施。一是协调周边企事业单位及周边村镇居民尤其是书香园和高新区阳光幼儿园，通报项目开工建设及以后运行生产对居民的影响；解答居民对项目的疑问及听取居民的建议，做到人人知情、事事无疑问。二是环境评价先期多次进行民意调查，确保知道居民关心的是哪一事项，对哪一事项有疑虑。针对居民疑虑事项进行解答，并对有关事项向有关政府部门承诺。三是动员村里青年在本厂就业，提供更多的岗位给本地居民，改善当地居民的收入条件。四是项目组紧密联系和依靠村委会，采取以预防为主的治安防范措施，建设期间，如有个别村民尤其是书香园居民和高新区阳光幼儿园人员有异议，以疏导，说服，化解等为主，将问题消除在萌芽状态。1.1.2结论本次环评对该项目建设过程中可能发生的社会稳定进行了识别和评价，结论如下：本项目148 山东鲁能光大钢结构有限公司喷漆线项目6环境风险评价可能会引发4类不利于社会稳定的风险，这4类风险的可能性大小评估结果是：第1类风险，项目合法性，合理性遭质疑的风险，该类风险放生的可能性很小；第2类风险，项目可能造成环境破坏的风险，该类风险发生的可能性较小；第3类风险，群众抵制征地拆迁的风险，该类风险发生的可能性较小；第4类风险，群众对生活环境变化的不适风险，该类风险发生的可能性为中。综合评价：山东鲁能光大钢结构有限公司社会稳定风险程度低，目前已采取的和下一步将要采取的系列社会风险防范措施，在一定程度上会起到降低以致消除社会风险的效果。1148 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证1环境保护措施及其技术经济论证本章主要对项目设计采取的各项环境保护措施从技术可行性、可靠性和经济合理性等方面进行对比论证并提出改善意见，以便在项目实施过程中采用经济合理的环境保护工艺和设施，确保排污得到有效控制并达到相关要求。1.1项目设计采取的环境保护措施项目设计采用的环境保护措施具体见表7.1-1。表7.1-1各类环境保护措施一览表措施项目拟采取的环保措施处理效果投资一、废气治理措施1有组织废气调漆废气、喷漆废气、自干废气喷漆废气经高效漆雾过滤棉（漆雾处理效率98%）处理后，与自干废气、调漆废气一并进入活性炭吸附装置（非甲烷总烃处理效率90%）处理，最终通过1根15m高排气筒排放《大气污染物综合排放标准》（GB16297-1996）表2二级标准要求20万元2无组织废气二甲苯、非甲烷总烃对调漆、喷漆、自干过程加强管理并加强厂区绿化《大气污染物综合排放标准》（GB16297-1996）表2无组织排放浓度限值要求1万元二、废水治理措施1生产废水技改项目不新增废水——0三、噪声治理措施1降噪选用高效低噪设备；对产生噪音的设备采用减振垫、安装消音器等。达到《工业企业厂界环境噪声排放标准》（GB12348-2008）中2类标准，敏感点处噪声可满足《声环境质量标准》（GB3096-2008）2类标准要求。2万元四、固废治理措施1危险固废废油漆桶、废溶剂桶、废过滤棉、废活性炭建设危废暂存库，委托具有危险废物处理资质的单位进行处理满足《危险废物贮存污染控制标准》（GB18597-2001）及其修改单。4万元风险防范措施1风险事故水池、防渗、围堰、灭火器等——3万元157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证项目设计采用的隔声、消声等噪声治理措施在技术、经济上均是十分成熟的；废油漆桶、废溶剂桶、废过滤棉、废活性炭委托具有危险废物处置资质的单位处置是可行的。本项目为技改项目，不新增废水。因此，本次评价重点针对废气污染治理措施进行技术经济论证。1.1废气处理措施及其技术经济论证1.1.1涂装废气治理措施技术论证调漆废气、喷漆废气及晾干废气采用干法对漆雾进行治理，采用漆雾高效过滤棉+活性炭吸附装置对涂装过程中产生的有机废气进行处理，总运行费用约为3万元/年。1.1.1.1漆雾治理措施技术经济论证（1）漆雾处理方式的比较：喷漆过程中产生的漆雾会飞散到周围的空气里，另外在喷涂过程中涂料中的溶剂气化扩散，污染工作环境，如不及时排除，不仅会影响涂装质量，而且有害于工人的身体健康，还有产生火灾的危险性。现代流行的喷漆室漆雾处理方式有：干式处理和湿式处理，其中，湿式处理又可分为水幕式处理、文丘里式水处理和水旋式处理等。干式处理方式不使用水，没有废水的产生，运行费用低。但这种方法过滤漆雾不够彻底，设备污染严重，着火的危险性大。湿式过滤方式是用水来过滤漆雾，过滤效率高，设备污染小，但湿式过滤方式有废水产生，需另外设置污水处理系统。湿式过滤方式在喷漆室中广泛应用。漆雾处理方式比较见表7.1-2。表7.1-2喷涂废气处理的方法一览表类别干式湿式干式喷漆室水幕帘式喷漆室文丘里喷漆室水旋式喷漆室除漆雾效率90%～98%，条件：正确的选择过滤器，并正常的更换80%～90%，条件：充分满足水气比（1.5～2.5），水幕要保持均匀97%～98%，条件：充分满足水气比（3.0～3.3），水幕不中断，地面无异物95%～99%，条件：充分满足水气比（1.4～1.6），抽风压力足够大维护保养内容根据过滤器的前后压差更换过滤材料泵、配管、过滤器的检查与清理影响直接影响风机性能（风量、气流速度），到一定程度风量会严重下降——除水量减少外几乎没有影响，水面及文丘里管内存在异物有影响淌水面上的水膜要厚，异物影响则小检修频率（参考）根据涂料及涂装量约每周更换1次每月清理1次过滤器以外的水槽及风道每月检修1次157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证日常维护的难易程度简单（更换过滤器）易保养，适宜维护简单性能和稳定性较稳定较稳定在大容量场合下也稳定非常稳定运转动力不用水泵，风机压力（25～30）毫米汞柱水量（300～350）L/(min·m2)，风机压力（30～40）毫米汞柱水喷出压力0.05MPa，水量（450～500）L/(min·m2),风机压力（120～130）毫米汞柱水喷出压力0.05MPa，水量300L/(min·m2)，风机压力（130～140）毫米汞柱气流分析由于过滤器的阻力，而使风量变动，气流状态过快，不好气流较均匀，排风机处气流较大空气从地面中心吸入，不产生涡流现象，气流状态良好，室内墙壁污染和着色小特征适用于作为涂料用量少及间歇式生产的小型简易喷涂，净化空气能力有限，不注意更换风量便急剧下降性能稳定，适用作为连续式生产的中小型涂装室适用于生产大批量及涂料用量大的轿车、客车及货车等的大型涂装线注：以上内容摘自中国涂装网《涂装指南》第4期。干式过滤方式是用干式过滤器过滤漆雾，过滤效率高，设备污染小，无需设置污水处理系统。（2）处理方式的选择由于采用湿法方式去除漆雾，会产生漆雾净化废水，喷漆废水浓度高，成分复杂，较难处理，拟建项目喷漆量不大，采用干法去除漆雾，设备结构简单，维修保养方便。1.1.1.1活性炭吸附装置技术经济论证1、常用有机废气处理比较目前国内通常的做法是：活性炭吸附法、触媒（催化）燃烧法和低温冷凝法以及新技术光催化氧化。国内处理的方法见表7.2-1，由于低温冷凝法处理效率仅70%，因此本项目不再考虑。7.2-1有机废气处理方法一览表项目活性炭吸附法催化燃烧法光催化氧化使用范围间歇式生产的低浓度有机废气连续生产的高浓度有机废气连续生产的高浓度有机废气处理效率90%96%99%运行费用高高低操作简单复杂简单投资小高低主要优点处理效果好，净化率一般处理效果好、净化率高免维护、寿命长、投资低、运行管理方便157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证主要缺点投资高、操作复杂、活性炭需要再生，容易产生二次污染，运行费用高投资高、操作复杂，运行费高，运行不稳定操作复杂、仪器精密，难以检修（1）活性炭吸附法吸附法是最早的去除有机溶剂的方法，这种方法对少量气体处理有效，适用于低浓度废气处理。而对于大量气体来讲因受压力损失增大和吸着剂吸附容量的限制此法不适用。若以除去恶臭和气体中的有机溶剂为目的，吸附法使用的吸附剂仅限于活性炭，因为活性炭无极性，对有机溶剂那样的无极性或极性物能良好地吸附。具有极性的吸附剂(如硅胶、活性氧化铝等)对极性强的水亲和力强、而当大气中含有水分时，不能吸附有机溶剂蒸气。被处理的废气在进入吸附装置之前应进行预处理，除掉漆雾、粉尘或油烟子(它们凝结或附着在活性炭上，严重地影响其吸附效率)和冷却降温，因温度越低吸附容量越大，一般应预冷到60℃以下，最好顶冷到室温。喷漆室/烘干室图7.2-1活性炭吸附装置（2）触媒(催化)燃烧法该方法是用白金、钻、铜、镍等作为触媒，在较低的温度达到完全燃烧，此法能显著地减轻辅助燃料经费。如果找出最适宜的操作条件，它是除去废气中碳氢化合物最有效的方法。假如前处理十分完备，此方法适用于几乎全部恶臭气源。157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证触媒是催化燃烧法的关键，它直接影响反应温度和反应率。各种触媒的效率高低顺序为：白金、氧化铝为最好，白金、镍丝与白金，氧化铝几乎相同，其后是二氧化锰与Hopcalite、氧化铜、氧化铝、氧化钒、不锈钢填充物。触媒燃烧装置的触媒元件对性能的主要要求有：在低温下的活性要大，对气流的阻抗要小，有高的比表面积和气体在装置内达到充分紊流状态的配置等。装置的结构按气体量分大型和小型，小型的一般不用回收触媒燃烧所产生的热能，大型的，一般回收利用触媒氧化燃烧热来预热废气或作为烘干室的热源。根据废气的预热方式，催化燃烧工艺流程有以下3种：a.预热式。预热式是催化燃烧的最基本的流程形式，有机废气温度在100℃以下、浓度也较低时，热量不能自给，因此在进入反应器前需要在预热室加热升温。通常采用煤气或电加热将废气升温至催化反应所需的起燃温度；燃烧净化后的气体在热交换器内与未处理的废气进行热交换，以回收部分热量。l—热交换器；2—燃烧室；3—催化反应器图7.22预热式催化燃烧处理系统流程b.自身热平衡式。有机废气温度高且有机物含量较高，通常只需要在催化燃烧反应器中设置电加热器供起燃时使用，通过热交换器回收部分净化气体所产生的热量，正常操作下就能够维持热平衡，不需要补充热量。1—热交换器；2—催化燃烧室图7.23自身热平衡式催化燃烧处理系统流程c.吸附-催化燃烧。当有机废气的流量大、浓度低、温度低、采用催化燃烧需消耗大量的燃料时，可先采用吸附手段将有机废气吸附于吸附剂上并进行浓缩，然后通过热空气吹扫，使有机废气脱附成为高浓度有机废气(可浓缩10倍以上)后再进行催化燃烧。不需要补充热源就可以维持正常运行。157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证图7.24吸附-催化燃烧工艺流程（3）直接燃烧法在涂装工业废气来自于有机溶剂和油类，他们的着火点在120～720℃的温度内，在有氧气存在下，达到着火点就产生氧化反应，即燃烧分解为无臭的碳酸气(CO2)，水蒸汽、氮气。因而可将从烘干室排出的100～300℃含有有机成分的。热风与高温火焰和红热烧室的壁接触，加热到200～800℃，并瞬间燃烧分解达到去除效率的方法，称为直接燃烧法。（4）UV光催化氧化光解式废气净化装置原理：一重破坏、分解，三重催化氧化破坏、分解采用高能C波段（仅次于切割不锈钢的激光，强于氩弧焊光源的数十倍强度）在设备内，强裂解恶臭物质分子链，改变物质结构，将高分子污染物质，裂解、氧化成为低分子无害物质，如水和二氧化碳等。a、O3强催化氧化剂进行废气催化氧化，可有效地杀灭细菌，将有毒有害物质破坏且改变成为低分子无害物质。b、催化剂涂层，在C波段激光刺激它产生活性，强化催化氧化作用。c、在分解过程中产生高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV+O2→O-+O*（活性氧）O+O2-O3（臭氧），众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它剌激性异味有极强的清除效果。O3也为强催化氧化剂进行废气催化氧化，裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭菌的目的。157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证图7.2-5废气净化装置原理图2、有机废气治理方案选择本项目选择活性炭吸附装置，基于其：①吸附效率高，适用面广；②维护方便，无技术要求；③能同时处理多种混合废气。从经济上，活性炭吸附装置造价合理，且废活性炭由厂家进行回收。因此，本项目采用活性炭吸附装置进行涂装废气的处理，费用约为16万元，占项目总投资的8%，在技术上可行，经济上也是较为合理的。1.1.1环保措施经济合理性分析拟建项目废气处理设备主要有排气筒、风机、过滤棉吸附装置、活性炭装置、集气罩等构成，预计一次性投入约20万元，费用适中，在企业承受范围之内，因此以上处理措施在经济上是合理的。另外运行过程中吸附载体、电费、人工费及设备维护保养费等费用，预计约24.6万元/年，具体见表7.3-1。表7.3-1废气处理装置运行费用一览表序号项目年用量单价年需费用1过滤棉+活性炭运行费用————3万元2过滤棉9.54400元/吨0.4万元3活性炭27.765000元/吨14万元4电费1万kwh0.7元/kwh0.7万元5人工2人2000元/月4.8万元6设备折旧、维护————1.7万元总计————24.6万元由表7.3-1可见，项目所采用的废气处理装置运行费用为24.6157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证万元/年，费用适中，在企业承受范围之内，因此以上处理措施在经济上是合理的。综合以上分析内容，项目采取的污染控制措施是可行的。1.1固体废物处理措施及其技术经济论证1.1.1固体废物处置合理性分析本次技改项目新增固废主要为废油漆桶、废溶剂桶、废过滤棉、废活性炭等，均属于危险废物，经收集后暂存于危废暂存库内，定期交由有资质的危废处置单位处置。为保证危险废物贮存中心内暂存的危险废物不对环境产生污染，依据《危险废物贮存污染控制标准》（GB18597－2001）及修改单及相关国家及地方法律法规，提出如下安全措施：（1）采取室内贮存方式，设置环境保护图形标志和警示标志；（2）固体废物袋装收集后，按类别放入相应的容器内，禁止一般废物与危险废物混放，不相容的危险废物分开存放并设有隔离间隔断；（3）收集固体废物的容器放置在隔架上，其底部与地面相距一定距离，以保持地面干燥，盛装在容器内的同类危险废物可以堆叠存放；（4）固体废物暂存室室内地面及裙角应做耐腐蚀硬化、防渗漏处理，且表面无裂隙，所使用的材料要与危险废物相容；（5）暂存的固体废物定期运至有关部门处置；（6）建立档案制度，对暂存的废物种类、数量、特性、包装容器类别、存放库位、存入日期、运出日期等详细记录在案并长期保存。建立定期巡查、维护制度。本次环评提出应建设一座危废暂存库，地面进行防腐防渗处理，危废暂存库设置危废标志。项目危废产生量较少，危废处置费用约为4万元，主要为危废库建设费用，营运期年平均费用为1万元。综上所述，本项目产生的固体废物均在落实了可行的处置措施情况下，对周围环境和保护目标无影响，不会造成二次污染。技改项目根据固体废物类型，厂内暂存按照《危险废物贮存污染控制标准》（GB18597-2001）及其修改单的相关要求，设置废物暂存设施。　项目产生的各类固体废物，根据性质的不同均得到相应的处理处置，有效处置率达100%。157 山东鲁能光大钢结构有限公司喷漆线项目7污染防治及技术经济论证1.1噪声治理措施及其技术经济论证根据本工程特点，项目在设计时采取了有效的噪声防治措施。　　在设备选型时，选用符合国家噪声标准要求的设备。对于主要生产车间，在建筑上要考虑隔声处理，减少噪声在厂房内的反射形成混响。噪声级高的车间的合理布局，远离厂界，目前厂区内和厂区边界进行了部分绿化，了形成自然隔声屏障。本工程在采取一系列噪声防治措施后，生产噪声经过衰减、阻隔等作用，厂界噪声能够满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准要求，敏感点处噪声可满足《声环境质量标准》（GB3096-2008）2类标准要求。声环境预测结果显示，本工程投产后不会对周围居民及敏感点的声环境产生不利影响，工程采取以上降噪措施是可行的。根据本项目特点，采取上述噪声治理措施需投资大约2万元，占总投资的1%，相对较低，运行维修费用也较低，在经济上较为合理，企业比较容易接受。1.2风险防范措施及其技术经济论证项目采取的风险防范措施主要为油漆、稀释剂泄露及火灾防范措施，本项目油漆、稀释剂储存区设置围堰，涂装车间、油漆仓库以及危废暂存库等应采取重点防渗；厂区配备灭火装置，建设一座40m3的事故水池满足事故状态下事故废水暂存的需要，并设立“三级防控”机制。根据本项目特点，采取上述风险防范措施措施需投资大约3万元，相对较低，占总投资的1.5%，在经济上较为合理，企业比较容易接受。1.3小结　　总体来看，本项目废气、废水、固体废物以及噪声的污染防治措施及风险防范措施比较完善。废气经处理后能够达标排放；废水经处理后能够达标排放；固体废物均综合利用或妥善处置，风险可控，不会对周围环境产生不利影响。总之，经分析论证，本项目采取的各项污染防治措施和风险防范措施在技术上是可行的，在经济上是合理的，通过采取各项措施本项目的建设不会对周围环境造成较大的影响。157 山东鲁能光大钢结构有限公司喷漆线项目8环境经济损益分析1环境经济损益分析环境经济损益分析是环境影响评价的一项重要内容，其重要任务是分析建设项目投入的环保资金所能收到的环境保护效果以及可能带来的社会效益和环境效益，是衡量环保设施投资在环保上是否合理的一个重要尺度。1.1环境经济效益分析1.1.1环保投资估算依据《建设项目环境保护设计》中的有关规定，项目中的环保设施主要包括废水治理设施、废气治理设施、噪声防治措施、固废处置设施及绿化设施等。根据项目工程设计资料及调查结果，项目总投资200万元，其中环保投资为30万，占总投资的15%，规范化后的环保设施及其投资估算详见表8.1-1。表8.1-1环保设施投资一览表项目序号针对产污环节措施所需设备投资数（万元）废气1调漆废气、喷漆废气、自干废气喷漆废气经高效漆雾过滤棉（漆雾处理效率98%）处理后，与自干废气、调漆废气一并进入活性炭吸附装置（非甲烷总烃处理效率90%）处理，最终通过1根15m高排气筒排放，过滤棉吸附装置，2套活性炭吸附装置，风机、排气筒204无组织废气二甲苯、非甲烷总烃调漆、喷漆、自干过程加强管理，绿化--1废水1生产废水技改项目不新增废水--0固废1危险废物废油漆桶、废溶剂桶、废过滤棉、废活性炭交由有资质的危废单位处置危废暂存库的建设等4噪声1选用高效低噪设备；对产生噪音的设备采用减振垫、安装消音器等2其它1事故水池建设及防渗处理3合计----301.1.2运行费用运行费用主要包括废水治理、废气治理、固废处置的运行费用等，共计28.6万元/年，在企业接受能力范围内。具体费用见表8.1-2。160 山东鲁能光大钢结构有限公司喷漆线项目8环境经济损益分析表8.1-2运行费用情况一览表单位：万元/年序号设施名称电费、人工费、药剂费、维修维护费、折旧费等1废气处理24.62废水处理03固废处置44总计28.61.1.1环境经济损益分析（1）废气治理本项目喷漆废气经高效过滤棉过滤后（漆雾处理效率98%）与调漆废气、自干废气一并经活性炭吸附装置吸附后（二甲苯、非甲烷总烃吸附效率90%）”，最终通过1根15m高的排气筒排放。（2）废水处理本项目无新增生产和生活废水。（3）固废处理本工程固体废物通过妥善处置、综合利用，固体废物在无害化处理的同时，实现了资源化，在保护环境的同时也带来一定的经济效益。（4）噪声治理本项目噪声源采取隔声减振等消声、降噪处理措施，采取以上措施后本工程厂界和敏感点噪声值能达到相关的标准要求，生产噪声对外环境的影响将减轻。（5）环境管理建设单位应成立专门的环保机构，制定各类环境保护管理规章制度，有效地保证废水、废气的达标排放。其他方面如生产装置、固废储存场所等地面防渗处理等均体现了保护环境的宗旨。综上分析，本项目通过采取技术上可行、经济上合理的环保措施，对其生产过程中产生的废气、固废及设备噪声等产生的污染物进行综合治理，具体治理效果见表8.1-3。表8.1-3本项目环保投资污染物治理效果类别项目污染物产生量（t/a）削减量（t/a）排放量（t/a）废气有组织漆雾4.874.770.1二甲苯2.432.190.24160 山东鲁能光大钢结构有限公司喷漆线项目8环境经济损益分析非甲烷总烃15.4213.881.54无组织二甲苯0.0100.01非甲烷总烃0.0800.08固废危险废物废过滤棉14.3114.310废活性炭41.6441.640废油漆桶、废溶剂桶3.53.50本项目基本实现了废物和水资源的综合利用，既增加了经济效益，又减少了工程对环境造成的污染，达到了削减污染物排放量，保护环境的目的。由此可见，本项目环保投资的效益是显著的，即减少了排污，又保护了环境和周围人群的健康。1.1社会环境影响分析本次评价从社会就业和居民生活质量等方面就本项目建设对该区域内的社会环境的影响进行分析。1.1.1社会就业影响分析本项目投产后，企业的投产将推动区域社会经济和相关产业的发展，其日常生活需要可推动当地第三产业的发展，在一定程度上可以缓解该地区的就业压力，有助于维护社会稳定，具有积极的影响。1.1.2居民生活质量影响分析项目周边居民仍以农业、工业为主要经济来源，城市化水平较低。随着项目投入生产对区域经济的推动和居民生活水平提高的促进，因此，本项目的投产所取得的社会效益是明显的，不仅可以推动项目所在区域的工业化进程，促进当地经济的快速发展，而且可以使当地居民得到较大的实惠，提高当地居民的生活质量。1.2小结本项目环保总投资30万，占总投资的15%，采取环保措施后，环境效益比较明显。项目建成后将会改变当地产业结构，促进当地的消费，提高当地公共设施水平，促进区域经济的发展。160 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析1项目选址及建设合理性分析1.1项目建设可行性分析1.1.1产业政策的符合性本项目为喷漆线项目，根据《产业结构调整指导目录（2011年本）》（2013修订本）之规定，本项目既不属于鼓励类，也不属于限制类、淘汰类，应为允许类，因此项目建设符合国家产业政策要求。1.1.2地方法规的符合性分析1、《建设项目环评审批原则（试行）》（鲁环函[2012]263号）符合性分析表9.1-1项目建设与263号文符合性一览表原则具体要求该项目情况一、基本原则建设项目审批的必备条件项目符合环境保护法律法规、产业政策、相关技术规范及环境保护部和省环保厅的有关要求；符合相关要求建设项目所在地环境质量符合所在地县级以上生态保护规划和环境功能区划要求；符合相关质量标准要求建设项目所在地必须完成减排任务，建设项目必须取得主要污染物排放总量指标或无主要污染物排放的证明文件本项目不需要单独申请总量指标符合清洁生产要求符合清洁生产项目建设与规划环评相协调的要求1.实施建设项目环评与规划环评联动机制。2.各类园区必须依法开展规划环评工作，并将规划环评结论及审查意见要求作为审批入园建设项目的重要依据。3.行业或园区规划变更应及时履行规划环评手续。4.重点行业建设项目必须进入工业园区。5.已建成的上述重点行业项目未进入园区的，应尽快迁入，否则对其改扩建项目不予审批。本项目位于济宁高新区康泰路北首，不属于重点行业加强环境风险管理的要求1.所有新、扩、改建设项目，均应在其环境影响评价文件中设置环境风险评价的专题章节。2.环境风险评价要按照有关规定，对新、扩、改建设项目的环境风险源识别、环境风险预测、选址及敏感目标、防范措施等如实做出评价，提出科学的预警监测措施、应急处置措施和应急预案。3.凡未按规定进行环境风险评价或预警监测措施、应急处置措施和应急预案经审查部符合要求的，环保部门不得审批该建设项目。4.所有危险化学品生产、储存建设项目，选址必须在依法规划的专门区域内，方可进行相关环评工作。本次评价环境风险评价章节包含项目的环境风险源识别、环境风险预测、选址及敏感目标、防范措施等如实做出评价，提出科学可行的预警监测措施、应急处置措施和应急预案。168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析建设项目审批的限制性要求1.对国家明令淘汰、禁止建设、不符合国家产业政策的建设项目一律不批；坚决杜绝已被淘汰的项目以所谓技术改造、拉动内需为名义上项目。2.对于污染物排放量大，高能耗、高物耗、高水耗项目，其环评文件必须在产业规划环评通过后方可进行环评审查工作，污染物不能达标排放的建设项目一律不予审批。3.对于环境质量不能满足环境功能区要求、没有完成减排任务的企业的建设项目、没有总量指标的项目一律不批。4.对于在自然保护区核心区、缓冲区内的建设项目一律不批；在饮用水水源一级保护区内与供水设施和保护水源无关的建设项目一律不批；在饮用水水源二级保护区内有污染物排放的建设项目一律不批；在饮用水水源准保护区内新建、扩建可能污染水体的建设项目一律不批，改建、迁建建设项目不得增加排污量。其他涉及到饮用水水源保护区、自然保护区、风景名胜区以及重要生态功能区的建设项目要从严把握。本项目不属于污染物排放量大，高能耗、高物耗、高水耗项目；项目建设位置不在饮用水水源保护区、自然保护区、风景名胜区内等。符合区域、流域和企业限批要求1.区域限批或从严审批。2.流域限批或从严审批。3.企业从严审批。本项目不属于上述限批范围内南水北调流域的有关要求1.南水北调核心保护区外延15公里之内有污水排放的建设项目一律不批；15公里之外有污水排放的建设项目应通过“治、用、保”实现区域污水资源化并做到主要污染物排放量有所削减。本项目在距离南水北调东线工程约13km，技改项目无废水产生和排放。实现了“治、用、保”实现区域污水资源化并做到主要污染物排放量有所削减2.南水北调工程沿线区域涉及重金属排放、危险化学品等对水源地造成严重安全隐患的建设项目一律不批。本项目不涉及重金属排放，也不属于涉及危险化学品等对水源地造成严重安全隐患的建设项目。3.沿线区域内不得新建、改建、扩建污染严重的项目。本项目产生的有机废气经净化处理后达标排放，不属于污染严重的项目。4.南水北调流域其行政辖区内的重点河流水环境质量未达到省环保厅确定的年度改善指标的，对增加废水排放及其主要污染物排放量的新上项目一律不批。高新区不属于未达到省环保厅确定的年度改善指标的区域二、重点行业其它原则涉及重金属排放1.涉及重金属污染物排放的项目必须按照国家和省重金属污染综合防治规划的要求严格把关，必须有市一级区域产业布局规划，重点区域还必须有市一级污染防治规划，其规划必须通过规划环评审批。2.遵循按照“以大代小”、“以新带老”以及新增产能与淘汰产能“等量置换”或“减量置换”原则，明确具体的重金属污染物排放量的替代来源，并经省环保厅确认指标，实现非重点区域重金属污染物新增排放量零增长，重点区域重金属污染物排放量减排达到规划目标要求。3.要科学确定涉及重金属排放项目的环境安全防护距离。168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析4.对涉及铅等重金属污染物排放的项目选址，市、县环保部门应出具预审意见。5.对废弃电器电子产品实行集中处理制度，废弃电器电子产品集中处理场应当符合全省废弃电器电子产品收集与处理发展规划和当地工业区设置规划。本项目不属于涉及重金属排放项目、高耗水行业项目、石油化工行业项目、印染、染料行业项目、农药行业项目、以及热电行业项目。造纸等高耗水行业造纸行业必须符合省级造纸行业发展规划和规划环评。石油化工行业1.原则上不再审批未列入已颁布行业专项规划且未通过专项规划环评的项目。2.项目涉及消耗臭氧层物质的生产、销售、使用和进出口等活动的，在建设单位取得生产或者使用配额许可证前，不得审批其环评文件。3.搬迁项目应对原址进行污染清除和生态恢复。4.不得审批1,1,1-三氯乙烷、四氯化碳和甲基溴生产装置。印染及染料行业必须实行集中供热和污染物的集中处理。农药行业原则上不再审批未列入“十二五”规划的项目热电行业1.新建涉煤项目逐步试行煤炭等量替代，火电行业的总量指标实行行业控制，全省统一调配使用。2.项目建设应符合市级以上政府有关部门负责编制的热电联产和煤矸石综合利用发电专项规划；在已有热电厂的供热范围内，不重复规划建设企业自备热电厂；除大型石化、化工、钢铁和造纸等企业外，限制为单一企业服务的热电联产项目建设。综上分析，项目建设符合建设项目环评审批原则。2、与环鲁发[2007]147号文件有关精神符合性分析根据《关于印发〈建设项目环评审批的具体操作程序〉和〈建设项目竣工环境保护验收的具体操作程序〉的通知》（环鲁发[2007]147号）的内容。经审查项目不属于限批和禁批范围，符合环境保护的有关法律、法规和政策要求；符合建设项目审批的原则；报送的环境影响报告书符合技术导则的要求，建设项目环境保护审批登记表符合环保总局公布的格式；按照分解审批权限规定，本项目属于高新区环保局审批的权限范围。项目建设符合环鲁发[2007]147号文件有关精神要求。3、《山东省环境保护厅关于加强建设项目特征污染物监管和绿色生态屏障建设的通知》鲁环评函[2013]138号符合性分析（1）特征污染物本项目大气特征污染物主要是二甲苯、非甲烷总烃，根据污染源强分析及特征污染物占标率预测，项目污染物经过处理后可达标排放，对周边环境影响较小。168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析（2）厂区绿化本工程建成后应在厂区内增加绿化面积，多种植草坪、四季花卉及多种观赏性树种。对办公楼前区域进行重点绿化，尽可能选择滞尘能力强及净化大气效果好的植物，营造一个舒适、优雅的办公环境。该处绿地树木种植注重空间层次、高低结合、错落有致，并努力做到三季有花、四季常青。同时亦在厂区内运输道路两侧种植乔木或绿篱，因地制宜地选择污染物高耐受性植物，尽可能多种植乔木，沿厂界设置乔木绿化带。降低污染影响，美化厂容。综上所述，项目建设符合鲁环评函[2013]138号文件有关要求。4、与《山东省重点行业挥发性有机物专项治理方案》（鲁环发〔2016〕162号）的符合性分析为贯彻落实国家和省关于重点行业挥发性有机物(VOCs)综合整治工作要求，进一步加强重点行业VOCs污染防治工作，降低VOCs排放总量，改善大气环境质量，2016年8月21日于2016年8月21日联合印发了《山东省重点行业挥发性有机物专项治理方案》（鲁环发〔2016〕162号），本项目与表面涂装行业的治理措施符合性如下：表17.1-2项目建设与鲁环发〔2016〕162号文符合性一览表序号要求本项目情况符合性1提高低挥发性有机物含量的涂料使用比例。鼓励企业使用符合环保要求的水性、高固份、粉末、紫外光固化等低VOCs含量的涂料。本项目使用的油漆为高固份涂料符合2降低单位产品的挥发性有机物排放量。鼓励企业采用静电喷涂、淋涂、辊涂、浸涂等涂装效率较高的涂装工艺，单位涂装面积的VOCs排放量应符合相关标准要求。项目涂装效率较高，约为75%符合3加强工艺废气的集中收集和治理。涂料、稀释剂、清洗剂等含VOCs的原辅材料应储存或设置于密封容器或密闭工作间内以减少VOCs的无组织排放。喷漆、流平和烘干等产生VOCs废气的生产工艺应设置于密闭工作间内，配备有机废气收集系统。除工艺有特殊要求外禁止露天和敞开式喷涂作业。因工艺要求无法设置密闭工作间的，VOCs排放工段应设置集气罩、排风管道组成的排气收集系统。经收集的有机废气应采用催化燃烧、热力焚烧以及其它适用的新技术净化处理后达标排放。项目油漆和稀释剂存储于专门的密闭仓库内，涂装废气经收集后通过过滤棉过滤+活性炭吸附装置处理后达标排放符合4建立台账，记录生产原料、辅料的使用量、废弃量、去向以及挥发性有机物含量。台账保存期限不得少于3年。企业将按照要求建立台账，记录原料、辅料的使用量、废弃量、去向以及挥发性有机物含量等符合通过对照分析可知，项目建设符合鲁环发〔2016〕162号文要求。168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析1.1项目选址可行性分析1.1.1土地使用的合法性分析根据《限制用地项目目录（2012年本）》和《限制用地项目目录（2012年本）》的规定，凡列入《禁止目录》和《限制目录》第一至第十类的建设项目或者采用所列工艺技术、装备的建设项目，各级国土资源管理部门和投资管理部门一律不得办理相关手续；凡列入《限制目录》第十一至第十四类的建设项目，必须符合目录规定条件，各级国土资源管理部门和投资管理部门方可办理相关手续。按照国务院批准的《产业结构调整指导目录》，凡采用命令淘汰的落后工艺技术、装备或者生产明令淘汰产品的建设项目，各级国土资源管理部门和投资管理部门一律不得办理相关手续。本项目位于济宁高新区康泰路北首，地理位置优越，交通便利。经核查，本项目不属于国土资发[2006]296号文件限批或禁批的范围。1.1.2规划符合性分析本项目位于济宁高新区康泰路北首，根据高新区规划，项目用地属于工业用地，符合高新区城乡发展总体规划的要求，高新区规划符合性见图2.4-1。1.1.3厂区地理位置、区域现状及周围概况本项目位于济宁高新区康泰路北首，厂址附近没有名胜古迹和文物保护单位等重点保护目标。项目用地性质为工业用地，厂区东侧为空地、西侧为康泰路、北侧为群英路，南侧为其他企业。近距离敏感点高新区阳光幼儿园和书香园不在本项目卫生防护距离内。因此，项目建设不会对周围敏感目标产生明显影响。1.1.4环境功能区划的符合性本项目所在区域环境功能为：环境空气为二类区；地表水为IV类区；地下水为Ⅲ类区；噪声为2类区。根据济宁市环保局高新技术产业开发区分局下发的环评执行标准的函：《环境空气质量标准》（GB3095-2012）二级，《地表水环境质量标准》(GB3838-2002)IV类，《地下水质量标准》(GB/T14848-93)Ⅲ类，《声环境质量标准》(GB3096-2008)中2类标准。168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析项目产生的废气经净化后对周围环境影响较小；项目不新增废水；高噪声设备经治理后厂界可达标；固体废物得到妥善的处置。项目各种污染物经适当处理后，符合相应排放标准和当地环保部门要求。因此，项目建于此地，符合当地环境功能区划。1.1环境影响可行性分析1.1.1环境空气角度1、国务院关于印发大气污染防治行动计划的通知符合性分析为切实改善空气质量，控制污染物排放，该文件制定了奋斗目标：经过五年努力，全国空气质量总体改善，重污染天气较大幅度减少；京津冀、长三角、珠三角等区域空气质量明显好转。力争再用五年或更长时间，逐步消除重污染天气，全国空气质量明显改善。具体指标：到2017年，全国地级及以上城市可吸入颗粒物浓度比2012年下降10%以上，优良天数逐年提高；京津冀、长三角、珠三角等区域细颗粒物浓度分别下降25%、20%、15%左右，其中北京市细颗粒物年均浓度控制在60微克/立方米左右。本项目的建设严格执行该文件的宗旨，不设燃煤锅炉等设施，涂装工序使用环保涂料，生产环节使用低毒、低挥发性有机溶剂。实现减少多污染物排放的目标。符合加大综合治理力度，减少多污染物排放的要求。同时制定完善应急预案。落实责任主体，明确应急组织机构及其职责、预警预报及响应程序、应急处置及保障措施等内容。并强化企业施治。企业是大气污染治理的责任主体，按照环保规范要求，加强内部管理，增加资金投入，采用先进的生产工艺和治理技术，确保达标排放，甚至达到“零排放”；自觉履行环境保护的社会责任，接受社会监督。综上，本项目认真贯彻国务院关于印发大气污染防治行动计划的通知的相关要求实现环境效益、经济效益与社会效益多赢，符合切实改善空气质量，控制污染物排放的总体要求。2、挥发性有机物(VOCs)污染防治技术政策符合性分析本技术政策提出了生产VOCs物料和含VOCs产品的生产、储存运输销售、使用、消费各环节的污染防治策略和方法。VOCs来源广泛，主要污染源包括工业源、生活源。工业源主要包括石油炼制与石油化工、煤炭加工与转化等含VOCs原料的生产行业，油类（燃油、溶剂等）储存、运输和销售过程，涂料、油墨、胶粘剂、农药等以VOCs为原料的生产行业，涂装、印刷、粘合、工业清洗等含VOCs产品的使用过程；生活源包括建筑装饰装修、餐饮服务和服装干洗。本项目涂装过程中涉及非甲烷总烃、二甲苯的排放。该项目涂装工段的有机废气168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析经活性炭吸附装置吸附后经15m排气筒有组织排放，能达到《大气污染物综合排放标准》（GB16297-1996）表2二级标准要求，基本实现VOCs从原料到产品、从生产到消费的全过程减排。符合挥发性有机物(VOCs)污染防治技术政策的基本要求。综上，本项目周围较近的居民区主要是高新区阳光幼儿园和书香园，本项目采取了适当的环保措施后大气污染物均能达标排放，对周围环境空气影响较小，只要企业提高环保意识，加大治理力度，确保各项治理设施正常运转，从环境空气角度而言，本项目是可行的。1.1.1地表水环境角度项目不新增废水，对环境影响很小。1.1.2地下水环境角度本项目在生产过程中，必须严格落实各项防渗措施，该项目的排污不会对周围地下水水质产生明显影响。1.1.3固体废物影响角度本项目运行过程中会废过滤棉、废活性炭、废油漆桶、废溶剂桶，均属于危险废物，经收集后暂存于危废暂存库内，定期交由有资质的危废处置单位处置，对周围环境影响较小。1.1.4噪声影响角度项目在采取噪声控制措施后，能够减少项目噪声对环境的影响，从而使厂界噪声和敏感点噪声达标，噪声对周围环境的影响较小。1.1.5卫生防护距离要求本项目卫生防护距离确定为以涂装车间为中心周围100m范围，距离本项目较近的敏感点为厂区西北侧40m的高新区阳光幼儿园以及厂区东侧70m处的书香园，高新区阳光幼儿园距离涂装车间150m，书香园距离涂装车间230m，能够满足卫生防护距离要求。1.1.6环境风险角度168 山东鲁能光大钢结构有限公司喷漆线项目9项目选址及合理性分析经环境风险评价可知，本项目的环境风险主要来自储存物料泄漏，风险类型为泄漏、火灾。由于原材料储存量相对较少，以小桶包装居多，项目设有事故水池，事故发生风险概率较低，风险发生时的危害也较轻，为非重大危险源，环境为非敏感区。从环境风险角度来看，项目选址是合理的。1.1与南水北调水污染防治规划符合性分析根据《南水北调东线工程山东段污染防治规划》，南水北调中调水干线作为输水明渠，不允许排污，本项目位于重点保护区域，项目无废水外排，不会对南四湖水质及南水北调工程产生明显影响。本项目选址符合南水北调污染防治规划的要求。1.2小结综上所述，项目选址符合高新区总体规划，交通运输条件优越，区位优势明显，各项环保措施可行。从环境影响角度分析表明，在落实各项环保措施情况下，本项目的建设环境影响较小。从环境角度讲，项目选址合理。168山东鲁能光大钢结构有限公司喷漆线项目10绿化方案21 山东鲁能光大钢结构有限公司喷漆线项目10绿化方案1绿化方案1.1指导思想根据《山东省环境保护厅关于加强建设项目特征污染物监管和绿色生态屏障建设的通知》（鲁环评函[2013]138号）中的有关要求：在规划环评和建设项目环评文件中设置绿化专章。根据不同地域、不同行业的特点，提出相应的绿地规划或绿化工程方案。绿化要注重生态效应，根据生态承载力，合理搭配树种，注重速生与慢生、常绿与落叶树种的搭配，并进行适当密植。二是加强企业厂区绿化、要因地制宜地选择污染物高耐受性植物，尽可能多种植乔木，沿厂界要设置乔木绿化带，努力把企业建在“森林”中。根据以上指导思想，编制拟建项目的绿化专章。1.2总体设计原则（1）厂区绿化规划与总体规划同步进行。厂区绿化规划是全厂总体规划的有机组成部分，应在全厂总图规划的同时进行规划，以利全厂统一安排、统一布局，减少建设中的种种矛盾。（2）绿化设计与工业建筑主体相协调。厂区绿化规划设计是以工业建筑为主体的环境。按总平面原构思与布局对各种空间进行绿化布置，在厂内起到美化、分流、指导、组织作用。（3）保证厂区生产安全。由于厂区生产的需要，往往在地上、地下设有很多管线，在墙上开设大块窗户等，所以绿化设计一定要合理，不能影响管线和车间劳动生产的采光需要，以保证生产的安全。（4）还应从绿化着手，选择抗污染，吸毒的树木，以便吸引有毒气体，减少对环境的污染。（5）因地制宜进行绿化规划。厂区绿化规划设计应结合所在地的地形、土壤、光线和环境污染情况，因地制宜、合理布局，才能得到事半功倍的效果。1.3绿化方案1.3.1项目绿化方案本项目绿化面积200m2170 山东鲁能光大钢结构有限公司喷漆线项目10绿化方案，项目绿化应因地制宜地选择污染物高耐受性植物，尽可能沿厂界设置乔木绿化带，根据生态承载力，合理搭配树种，注重速生与慢生、常绿与落叶树种的搭配，并进行适当密植，通过植树种草，形成统一的绿化整体，改善厂区环境。项目绿化方案具体见表18.3-1。表18.3-1项目绿化方案一览表序号厂址区域绿化方案注意事项1车间周边选择相应的抗污、净化能力强的植物，绿化布置，宜广种草皮，稀植矮小乔木、灌木，适当点缀花卉。切忌布置不利于通风和有害气体扩散的绿篱或茂密的灌木丛。2公共设施树木与建筑物之间可种植草皮、花卉不应种植飞扬毛絮的植物，以免影响空气的清洁。3厂界四周尽可能多种植乔木，沿厂界设置5m宽的乔木绿化带。--1.1.1绿化维护厂区绿化的建设和管理，是一项专业性较强的工作，应由懂技术、会管理的绿化技术人员承担。因此，企业应配备绿化技术人员，专职负责厂区绿化的规划、实施和管理工作。厂区绿化队伍应当精干。其主要任务是，负责厂区绿化的日常养护和管理工作，厂区绿化的大量、繁重的工作，可委托当地园林部门实施。绿化技术人员不仅应对工厂的总图布置、生产过程、储运方式以及污染物的种类、来源、数量、危害及其防治等情况，有比较全面的了解；还应对当地的气候条件、土坡情况以及绿化植物的习性、栽培、管理等方面，有比较丰富的理论知识和实践经验;并具有厂区绿化工作的组织、管理能力，在推进厂区防污、净化、减噪、美化工作中发挥骨干作用。170山东鲁能光大钢结构有限公司喷漆线项目10绿化方案170 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划1环境管理与环境监测计划环境管理是企业管理中的重要环节之一。在企业中，建立健全环保机构，加强环保管理工作，开展厂内环境监测、监督，并把环保工作纳入生产管理，对于减少企业污染物排放，促进资源的合理利用与回收，提高经济效益和环境效益有着重要意义。环境监测是工业污染源监督管理的重要组成部分，是国家和行业了解并掌握排污状况和排污趋势的手段。监测数据是执行环境保护法规、标准，进行环境管理和污染防治的依据。因此，应建立并完善环境监测制度。本章将在介绍和分析现有的环境监测制度状况下，针对拟建项目的实际情况，补充现有并提出新的环境管理制度和监测计划。1.1环境管理1.1.1环境管理机构1、环境管理机构设置目前山东鲁能光大钢结构有限公司厂区内设置有安全环保科，作为企业环保机构负责全厂的环境保护工作的管理和监督，该科室直属生产副总经理管理。科室内设置有主任1名，环保管理员1名。目前项目区未设置环保监测站。环保机构的设置能够满足现有生产装置管理的需要。具体见表20.1-1。表20.1-1项目环保机构人员设置序号环保机构人员设置班制人数（人）1安全环保科组长常白班1组员常白班12合计2人2、项目建成后全厂环境管理项目建设完成之后，公司仍维持现有环保管理网络的框架，并根据企业发展需求，适当增加环境管理人员，充实现有环保队伍。环境管理机构主要职能是研究决策本公司环保工作的重大事宜，并负责公司环境保护的规划和管理以及环境保护治理设施管理、维修、操作，负责公司的环境监测委托、协调工作。其主要职责如下：182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划（1）根据公司规模、性质、特点和国家法律、法规，制定全公司环保规划和环境方针，并负责以多种形式向相关方面宣传。（2）负责获取、更新使用于本企业的与环境相关的法律、法规，负责把适用的法律、法规发放到相关部门。（3）协助制定环保规划，并协调和监督各单位具体实施。（4）负责制定和实施公司的年度环保培训计划。（5）负责公司内外部的环境工作信息交流。（6）监督检查各环保设施的运行管理，尤其是了解废气处理装置、污水处理设备等设备的运行状况。（7）监督检查各生产工艺设备的运行情况。（8）负责对环保工程及其“三同时”执行情况进行环境监测、数据分析、验收评估。（9）负责应急计划的监督、检查；负责应急事故的协调处理；指导对环保设施的管理；指导应急与预防工作；对公司范围内重点危险区域部署监控措施。（10）负责公司环境监测技术数据统计管理。（11）负责全公司环保管理工作的监督和检查。（12）组织实施全公司环境年度评审工作。（13）负责公司的环境教育、培训、宣传，让环境意识深入职工心中。1.1.1工作计划和方案1、环保管理制度的建立（1）排污定期报告制度要定期向当地环保部门报告污染治理设施运营情况、污染物排放情况以及排放事故、污染纠纷等情况。（2）污染处理设施的管理制度对污染治理设施的管理必须与生产经营活动一起纳入企业的日常管理中，要建起岗位责任制，制定操作规程，建立管理台帐。在可能的情况下早日通过ISO的认证工作。（3）奖罚制度企业应设置环境保护奖罚制度，对爱护环保设施，节能降耗、改善环境者实行奖励；对不按环保要求管理，造成环保设施损坏、环境污染和资源、能源浪费者予以处罚。182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划（4）制定各类环保规章制度制定全公司的环境管理手册及一系列作业指导书以促进全公司的环境保护工作，使环境保护工作规范化和程序化，通过重要环境因素的识别、提出持续改进措施，将全公司环境污染的影响逐年降低。制定各类环保规章制度包括：①环境保护指责管理条例②建设项目“三同时”管理制度③污水排放管理制度④污水处理装置日常运行管理制度⑤排污情况报告制度⑥地下排水管网管理制度⑦污染事故处理制度⑧环保教育制度⑨固体废弃物的管理与处置制度2、环境管理计划环境管理计划从本项目建设全过程进行，如施工阶段的污染防治，运营期的环保设施管理，由信息反馈和群众监督等各方面形成的网络管理等等，使环境管理工作贯穿于生产的全过程中。1.1监测计划和方案环境监测是环境管理的耳目，为确保达到预期的环保目标，应建立与工厂质量管理制度同等重要的环境监测制度，实行环保监测与生产检测相结合。1.1.1监测制度监测内容主要包括废气、废水、废渣及噪声的污染源监测和厂址区域环境监测；对于暂无条件监测的项目（如废气的无组织监测指标），建设单位可委托当地环保部门或有监测资质的单位进行。1.污染源监测污染源监测具体见表11.2-1。182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划表11.2-1污染源监测一览表项目监测目的监测地点监测内容监测频率废气了解有组织废气排放情况涂装车间排气筒废气排放量、漆雾、二甲苯、非甲烷总烃的排放浓度、排放速率每半年一次了解项目厂界废气排放情况厂界颗粒物、二甲苯、非甲烷总烃的厂界浓度每半年一次噪声了解各车间主要设备的噪声情况各主要噪声源Leq正常生产时每季一次废渣统计生产中的废渣排放量各车间内废渣正常生产时每周一次2.环境监测对于厂址周围环境的监测可委托当地环境监测机构进行，具体监测计划安排见表11.2-2。表11.2-2厂区环境监测一览表项目监测目的监测地点监测内容监测频率废气了解敏感点影响情况敏感点（高新区阳光幼儿园、书香园等）颗粒物、二甲苯、非甲烷总烃每半年一次地下水了解当地地下水情况厂区所在地pH、高锰酸盐指数、总硬度、氨氮、硝酸盐、亚硝酸盐、硫酸盐、溶解性总固体、甲苯、二甲苯和总大肠菌群每半年一次1.1.1监测分析方法监测方法和采样方法执行《环境监测技术规范》、《污染源统一监测方法》以及《空气环境质量标准》、《地表水环境质量标准》、和《地下水质量标准》中污染物监测分析方法的有关规定。1.2建设项目环境保护验收本项目建成后，建设单位向当地环保主管部门申请验收。根据《中华人民共和国环境保护法》规定，项目验收具体实施计划为：1、建设单位向当地环保主管部门申请验收；2、建设单位申请环境监测部门对正常生产情况下各排污口排放的污染物浓度进行监测；项目验收清单见下表11.3-1。182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划表11.3-1项目竣工验收“三同时”一览表名称山东鲁能光大钢结构有限公司喷漆线项目类别污染源污染物设施名称治理措施效果废气喷涂室有机废气、漆雾高效过滤棉过滤+活性炭吸附装置设置1条喷涂线，喷漆废气经高效过滤棉过滤后与调漆废气、自干废气一并经活性炭吸附装置吸附后，最终通过1根15m高的排气筒排放达标排放无组织排放二甲苯、非甲烷总烃--强制通风达标排放废水生产废水--------生活污水--------噪声水泵风机设备噪声隔声、减振装置隔声、减振装置厂界、敏感点达标固废危险固废危废暂存间委托有资质单位处理得到合理处理排污口无无无/雨污分流管网建设/雨污分流管网/雨污分流原则收集废水风险措施/厂区内污水管道，事故水池（40m3）/风险应急消防及物料泄漏风险应急器材风险控制182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划1.1排污源排放清单表11.4-1项目污染源排放清单一览表工程组成类别建设名称设计能力备注主体工程喷漆线项目年产10000吨电站锅炉钢构件（喷漆件）在原有生产线的基础上，新增一条喷涂生产线（原有项目无喷漆工序），年喷涂10000吨/年电站锅炉钢结构，配套建设废气处理装置和危废暂存库、事故水池等设施贮运工程运输原料供应35t/a由供应商供应至生产厂区产品和固废年产10000吨电站锅炉钢构件（喷漆件），固废59.45t全部委托社会运输单位承担运输公用工程给水系统新鲜水不新增用水由高新区供水管网供应排水系统废水不新增废水无生产和生活污水产生雨水—雨水排园区雨水管网，就近排入水体供电—项目供电由高新区供电站提供供热—空调环保工程有组织废气处理涂装车间1座整体移动式喷漆房调漆工序在喷漆房内进行，喷漆废气经高效过滤棉过滤后（漆雾处理效率98%）与调漆废气、自干废气一并经活性炭吸附装置吸附后（二甲苯、非甲烷总烃吸附效率90%）”，最终通过1根15m高的排气筒排放无组织废气处理/对调漆、喷漆、自干过程加强管理并加强厂区绿化废水本项目不新增废水事故池40m3防腐防渗处理，兼具消防尾水池的作用危险废物59.45t/a委托有资质单位处置噪声防治/各种隔声、降噪、减震措施，厂界、敏感点达标绿化200m2--原辅料组分要求类别名称消耗量规格存贮量运输备注原材料电站锅炉钢结构10000t/a------利用现有生产线油漆29.17t/a25Kg/桶1t汽运新增，不含苯其中环氧富锌底漆13.78t/a25Kg/桶--汽运新增，不含苯环氧云铁中间漆10.77t/a25Kg/桶--汽运新增，不含苯聚氨酯面漆4.62t/a25Kg/桶--汽运新增，不含苯182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划稀释剂4.83t/a25Kg/桶0.2t汽运新增，不含苯其中环氧稀释剂4.91t/a25Kg/桶--汽运新增，不含苯聚氨酯稀释剂0.92t/a25Kg/桶--汽运新增，不含苯拟采取的环保措施及主要运行参数类别污染源污染物治理措施处理效果、执行标准或拟达要求废气喷漆室涂装工序颗粒物（漆雾）、非甲烷总烃（含二甲苯）调漆工序在喷漆房内进行，喷漆废气经高效过滤棉过滤后（漆雾处理效率98%）与调漆废气、自干废气一并经活性炭吸附装置吸附后（二甲苯、非甲烷总烃吸附效率90%）”，最终通过1根15m高的排气筒排放；满足《大气污染物综合排放标准》（GB16297-1996）表2二级标准和《山东省区域性大气污染物综合排放标准》（DB/37/2376-2013）表2“重点控制区、颗粒物”标准要求地表水技改项目无新增生产和生活污水噪声生产车间噪声低噪声设备、基础减震、隔声间、合理布局厂界达到（GB12348-2008）2类标准，敏感点达到（GB3096-2008）2类标准要求固废生产车间危险废物委托有资质单位处理分类收集，分类处理；零排放地下水按不同渗透系数要求，进行分区防渗设计施工。一般污染区（变配电室、机泵区、辅助生产区）防渗措施：100mm厚抗渗等级不应小于P6的混凝土防渗层，地面渗透系数不小于10-8cm/s。重点污染区（生产装置设备区、物料贮存区、固体废物暂存区、污水处理区）防渗措施：150mm厚抗渗等级不应小于P8的混凝土防渗层，地面渗透系数不小于10-11cm/s。特殊污染区（污水收集池、厂区内污水井、污水检查井）防渗措施：与重点污染区相同地下水不受污染排污口规范化设置清污分流；排气筒设置便于采样、监测的采样口或采样平台；固废设置专门的储存设施或堆放场所、运输通道；废气、废水、固废、噪声设置环境保护图形标志牌排污口规范化绿化绿化面积约200m2风险防范措施环境风险防范措施水防范措施新建1座40m3事故池，设置切换装置等，并做好防腐防渗处理满足环境风险防范要求环境风险应急预案应急预案制定应急预案并实施演练，配备必要的应急监测仪器满足环境风险应急处置要求其它职工培训、公众教育等182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划卫生防护距离设置根据无组织排放卫生防护距离计算公式计算，本项目卫生防护距离确定为以涂装车间为中心周围100m范围，距离本项目较近的敏感点为厂区西北侧40m的高新区阳光幼儿园以及厂区东侧70m处的书香园，高新区阳光幼儿园距离涂装车间150m，书香园距离涂装车间230m，能够满足卫生防护距离要求。排放污染物种类浓度和总量污染源污染物本工程排放浓度排放量废水废水量/0COD/0NH3-N/0废气漆雾2.38mg/m30.1t/a二甲苯2.964mg/m30.25t/a非甲烷总烃24.41mg/m31.62t/a固废危险废物/0污染物排放分时段要求废气：工作日（白天）间歇排放；废水：工作日（白天）间歇排放；噪声：工作日（白天）间歇排放。排污口信息废水：设置便于采集监测样品、便于监测计量的取样口。废气：排气筒1根15m高，排放污染物：颗粒物（漆雾）、二甲苯、非甲烷总烃。执行的环境标准（1）质量标准：SO2、NO2、PM10、PM2.5、TSP执行《环境空气质量标准》(GB3095-2012)中二级标准；二甲苯参照前苏联居民区大气中有害物质的最高容许浓度，非甲烷总烃参照《大气污染物综合排放标准》（GB16297-1996）详解中非甲烷总烃的标准。（2）排放标准：建设项目颗粒物、二甲苯、非甲烷总烃执行《大气污染物综合排放标准》（GB16297-1996）表2标准，颗粒物同时满足《山东省区域性大气污染物综合排放标准》（DB/37/2376-2013）表2第四时段标准（重点控制区）。营运期间，本项目厂界噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准，敏感点处噪声执行《声环境质量标准》（GB3096-2008）2类标准要求。环境风险防范措施环境风险防范措施水防范措施新建1座40m3事故池，设置切换装置等，并做好防腐防渗处理环境风险应急预案应急预案制定应急预案并实施演练，配备必要的应急监测仪器其它职工培训、公众教育等环境监测计划种类污染因子点位布设监测频次废气颗粒物、二甲苯、非甲烷总烃排气筒出口处每半年监测1个生产周期（3次/每周期）厂界四周外噪声等效连续A声级厂界四周外1m处，高新区阳光幼儿园、书香园每季监测1次（昼夜各1次）应公开信息内容（1）基础信息，包括单位名称、组织机构代码、法定代表人、生产地址、联系方式，以及生产经营和管理服务的主要内容、产品及规模；（2）排污信息，包括主要污染物及特征污染物的名称、排放方式、排放口数量和分布情况、排放浓度和总量、超标情况，以及执行的污染物排放标准、核定的排放总量；（3）防治污染设施的建设和运行情况；（4）建设项目环境影响评价及其他环境保护行政许可情况.公开方式：厂内设置资料索取点182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划1.1排污口规范化管理排污口是污染物进入环境、对环境产生影响的通道。强化排污口的管理是实施污染物总量控制的基础工作之一，也是区域环境管理逐步实现污染物排放科学化、定量化的重要手段。1.1.1排污口规范化管理的基本原则（1）向环境排放污染物的排污口必须规范化；（2）根据工程特点和国家列入的总量控制指标，排放COD、NH3-N等污染物的废水排放口和向大气排放废气的排气筒作为管理的重点；（3）排污口应便于采样与计量检测，便于日常现场监督检查。1.1.2技术内容（1）废气排放口与采样点的设置技术要求①排气筒应设置便于采样、监测的采样口。采样口的设置应符合《污染源监测技术规范》要求。②无组织排放有毒有害气体的，应加装引风装置，进行收集、处理，并设置采样点。（2）固体废物贮存场所的设置技术要求①一般固体废物应设置专用贮存、堆放场地。易造成二次扬尘的贮存、堆放场地，应采取不定时喷洒等防治措施。②有毒有害固体废物等危险废物，应设置专用堆放场地，并必须有防扬散、防流失、防渗漏等防治措施。（3）固定噪声排放源的降噪措施及监测点的设置技术要求①根据不同噪声源情况，可采取减振降噪，吸声处理降噪、隔声处理降噪等措施，使其达到功能区标准要求。②在固定噪声源厂界噪声敏感、且对外界影响最大处设置该噪声源的监测点。1.1.3排污口标志牌设置技术要求（1）环境保护图形标志牌设置位置应距污染物排放口(源)及固体废物贮存(处置)场或采样点较近且醒目处，并能长久保留，其中：噪声排放源标志牌应设置在距选定监测点较近且醒目处。设置高度一般为：环境保护图形标志牌上缘距离地面2米。182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划（2）排污口标志牌的内容和格式经区市环境保护行政主管部门审定后由排污单位制作（参考样式见表11.5-1）。（5）排污口标志牌的图形标志、图形颜色及装置颜色、标志牌材质、表面处理、外观质量以及字体等要求应符合《环境保护图形标志-排放口（源）》（GB15562.1-1995）、《环境保护图形标志－固体废物贮存（处置）场》（GB15562.2-1995）及《山东省污水排放口环境信息公开技术规范》（DB37/T2463-2014）等的要求。废气排放口、噪声排放源和一般固体废物排放源的图形符号分为提示图形符号和警告图形符号两种，其中提示图形符号用于向人们提供某种环境信息，警告图形符号用于提醒人们注意污染物排放可能会造成危害。排污口标志牌设置情况见表11.5-1。表11.5-1排污口标志牌设置情况一览表序号提示图形符号警告图形标志名称功能1废气排放口表示废气向大气环境排放2噪声排放源表示噪声向外环境排放4——危险废物表示危险废物贮存、处置场1.1.1排污口建档管理（1）要求使用国家环保局统一印制的《中华人民共和国规范化排污口标志牌登记证》，并按要求填写有关内容；（2）182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划登记证与标志牌配套使用，由各地环境保护部门签发给有关排污单位。登记证的一览表中的标志牌编号及登记卡上标志牌的编号应与标志牌辅助标志上的编号相一致。编号形式统一规定如下：　　噪声ZS－×××××　　废气FQ－××××　　　　　固体废物GF－×××××　　编号的前两个字母为类别代号，后五位为排污口顺序编号。排污口的顺序编号数字由各地环境保护部门自行规定。（3）根据排污口管理档案内容要求，项目建成投产后，应将主要污染物种类、数量、浓度、排放去向、达标情况及设施运行情况记录于档案。1.1信息公开1、公布方式：企业可以通过对外网站或报纸、广播、电视、厂区外的电子屏幕等便于公众知晓的方式公开自行监测信息。2、公开内容①基础信息：企业名称、法人代表、所属行业、地理位置、生产周期、联系方式、委托监测机构名称等；②自行监测方案③自行监测结果：全部监测点位、监测时间、污染物种类及浓度、标准限值、达标情况、污染物排放方式及排放去向等。④未开展自行监测的原因；⑤污染源监测年度报告。3、公布时限：企业基础信息应随监测数据一并公布，基础信息、监测方案如有调整变化时，应于变更后的5日内公布最新内容；手工监测数据应于每次检测完成后的次日公布；自动监测数据应实时公布监测结果，其中废水自动监测设备为每2小时均值，废气自动监测设备为每1小时均值。每年一月底公布上年度自行监测年度报告。1.2总量控制原则实施污染物总量控制是考核各级政府和企业环境保护目标责任制的重要指标，也是改善环境质量的具体措施之一。目前国家实施污染物控制总量排放控制的基本原则是：由各级政府层层分界、下达区域控制指标，各级政府在根据辖区内企业发展和污染防治规划情况，给企业分解、下达具体控制指标。对扩建和技改项目，必须首先实现现有工程的“三废达标排放”，并以新带老，尽量做到增产不增污。对确实需要增加排污总量的新建或扩建项目，可经企业申请，由当地政府根据环境容量条件，从区域控制指标中调剂解决。182 山东鲁能光大钢结构有限公司喷漆线项目11环境管理与环境监测计划1.1总量控制对象本项目所排放污染物中应实行总量控制的有SO2、NOX、COD和氨氮。1.2总量控制分析总量控制是污染物排放总量控制的简称，它将某一控制区域（如行政区、流域、环境功能区等）作为一个完整的系统，采取措施将排入这一区域内的污染物总量控制在一定数量之内，以满足该区域的环境质量要求。总量控制首先是一种环境管理思想，同时也是一种环境管理手段。“总量控制”相对应的是“浓度控制”，浓度控制是指以控制污染源排放口排出污染物的浓度为目标的管理手段。其核心内容是环境污染物排放标准。“总量控制”包括三个方面的内容：一是污染物的排放总量，二是排放污染物的地域，三是排放污染物的时间。因此，总量控制是指控制一定时间、区域内排污单位污染物排放总量的环境管理手段。（时间单位可以是年、季、或者月；区域可以是全球、全国、流域、省，也可能是城市或城市内划定的功能区。）项目营运之后，无SO2、NOX的排放，挥发性有机气体的排放量1.62t/a；技改项目不新增生产废水和生活污水，因此不需要申请总量控制指标。1.3总量控制建议进一步采取清洁生产措施，加强管理，降低物耗、能耗指标，降低污染物产生指标及排放量。本项目必须切实实施工程分析和专题评价中提出的污染治理整改措施，保证其正常运行，确保达到提出的污染去除效率，满足环境功能区划的要求。182 山东鲁能光大钢结构有限公司喷漆线项目12结论与建议1结论和建议1.1评价结论1.1.1建设项目概况山东鲁能光大钢结构有限公司注册成立于2002年05月08日，是一家以电站锅炉钢结构产品、金属结构、钢模板、电缆桥架以及压力容器为主的企业，位于济宁高新区康泰路北首。该企业现有员工230人，占地面积约为50745平方米，厂址位于济宁高新区康泰路北首。该企业于2003年9月开展了山东鲁能光大钢结构有限公司电站锅炉钢结构产品制作项目，于2003年11月取得济宁市环境保护局下发的环评批复，于2006年2月通过了济宁市环保局的环保验收，该项目主要以钢材为原材料，年产30000吨电站锅炉钢结构。为了进一步优化生产工艺、提升产品质量，同时提高企业的市场竞争力，促进当地经济的发展，企业将在现有厂区内投资建设喷漆线项目，主要建设内容为：建设一条喷漆线以及配套环保设施，项目位于山东鲁能光大钢结构有限公司现有厂区内。项目总投资200万元，其中环保投资30万元，占总投资的15%。1.1.2产业政策的相符性分析本项目为挂车生产项目，根据《产业结构调整指导目录（2011年本）》（2013修订本）之规定，本项目既不属于鼓励类，也不属于限制类、淘汰类，应为允许类，因此项目建设符合国家产业政策要求。1.1.3厂址选择合理性综合考虑总体规划、外部建设条件以及环境可行性、公众支持度等因素，本项目选址可行，但同时必须加强管理，确保各项污染物稳定达标排放，防止各类污染事故发生，同时做好应急措施。1.1.4区域环境质量现状由环境空气质量现状评价结果可以看出：监测期间各监测点SO2、NO2的小时平均浓度和日均浓度、TSP、PM10、PM2.5日均浓度均满足《环境空气质量标准》（GB3095-2012）二级标准。各监测点位甲苯、二甲苯均未检出，非甲烷总烃186 山东鲁能光大钢结构有限公司喷漆线项目12结论与建议在各监测点的小时平均浓度均能够满足《大气污染物综合排放标准》（GB16297-1996）详解中的要求（2.0mg/m3）。根据地表水监测数据可知，廖沟河、泥沟河、小新河各监测点位的COD、总氮、硫酸盐、总磷、粪大肠菌群均存在不同程度的超标现象，其中总氮指标超标现象最为严重，廖沟河水质、小新河尚不能满足《地表水环境质量标准》(GB3838-2002)中Ⅳ类标准的要求，超标原因主要是因为廖沟河作为济宁市截污导流工程，为济宁市主要纳污河流，目前主要水源为济宁污水处理厂和济宁高新区污水处理厂排水，由于排污集中，河流水质现状尚不能达标。根据地下水监测数据可知，各点位的氨氮超标，其它评价因子均达标。评价区域氨氮超标主要是受农村面源污染，氮肥在降水和灌溉等淋溶作用下污染地下水，监测点其它指标基本可以达到《地下水质量标准》（GB/T14848-93）Ⅲ类标准。从本次环评监测结果来看，项目各监测点位昼、夜监测值均不超标，噪声环境质量现状满足《声环境质量标准》（GB3096-2008）中2类区标准。从本次环评监测结果来看，项目监测点的各个监测因子均能满足《土壤环境质量标准》（GB15618-1995）中的二级土壤标准要求，总体来看项目所在区域土壤环境较好，目前未受到污染。1.1环境影响预测与评价1.1.1污染物措施及达标排放情况1、废气（1）有组织废气污染防治措施项目有组织废气主要是调漆废气G0、喷漆废气G1、自干废气G2。本项目喷漆过程中会产生含漆雾、二甲苯和非甲烷总烃等污染物的喷漆废气G1；调漆、自干过程中会产生含二甲苯和非甲烷总烃等污染物的调漆废气G0、自干废气G2。技改项目新建整体移动式喷漆房一座，调漆、喷漆、自干工序均在喷漆房内进行，喷漆废气处理采用干法处理，喷漆废气首先经过高效漆雾过滤棉（漆雾处理效率98%）处理后，与自干废气、调漆废气一并进入2套活性炭吸附装置（非甲烷总烃处理效率90%）处理，最终通过1根15m高排气筒排放。（2）无组织废气污染防治措施无组织废气主要为涂装工序无组织散逸的有机废气，有机废气的主要成分为二甲苯和非甲烷总烃。186 山东鲁能光大钢结构有限公司喷漆线项目12结论与建议建设单位应严格按照规范要求操作，加强喷漆工序的管理，同时在厂界周围种植适合当地土壤生长的植物，尽量减少无组织废气对周围环境的影响。2、废水本项目为技改项目，项目喷漆采用干式喷漆方式，无喷漆废水；项目生产车间地面不需要冲洗，无地面冲洗废水；项目不新增员工，因此不新增生活废水。综上所述，项目不新增废水，因此对周围水体环境影响较小。3、噪声本项目各噪声设备声功率不高，本项目噪声通过车间隔声、减震和距离衰减后，排放能够满足相应标准要求，对外界环境影响较小。4、固体废弃物废过滤棉、废活性炭、废油漆桶、废溶剂桶等交由有资质的危废处置单位处置。项目固体废物均得到有效处置，不会对周围环境造成影响。5、土壤本项目通过加强事故状态下的应对措施、危废处置措施、厂区防渗措施、生产废水处理措施及加强生产管理，本项目对当地的土壤产生影响较小。1.1.1污染物总量控制本项目营运之后，无SO2、NOX的排放，挥发性有机气体的排放量1.62t/a；项目无废水排放，不需要申请COD、氨氮总量控制指标。综上所述，本项目不需要申请总量控制指标。1.1.2风险评价结论经物质及生产设施危险性分析，本项目无重大风险源。最大可信事故为油漆、稀释剂泄露事故，经过妥善的风险防范措施，本项目环境风险在可接受的范围内。企业将建立较完备的事故应急系统，有针对地编制了事故应急预案，可对各类环境风险事故进行有效处理。1.1.3公众意见结论《建设项目环境保护管理条例》规定，建设单位环境影响报告书应依照有关法律规定，征求建设项目所在地有关单位和居民的意见，即进行公众参与活动。本项目已编制了公众参与专章并单独报备。根据186 山东鲁能光大钢结构有限公司喷漆线项目12结论与建议对周边居民及相关单位人员的调查结果表明：本项目的支持率为100%，大部分公众认为项目建设对当地经济建设和社会发展是有好处的。但公众也对该项目建设过程中存在的环境污染提出担忧，希望建设单位严格执行各项环保措施，使项目建设将对环境造成的不利影响降至最低水平。1.1.1结论山东鲁能光大钢结构有限公司喷漆线项目符合国家产业政策，符合鲁环函[2012]263号文、环鲁发[2007]147号文、鲁环评函[2013]138号文、鲁环发[2016]162号文的环境管理要求。在采取严格的环保和事故防范、应急预案等措施条件下，项目对周围环境的影响可得到有效控制，环境风险水平可以接受。项目在严格落实好本报告书提出的各项污染防治措施下，从环境保护的角度看，建设是可行的。1.2建议（1）加强本项目污染物排放的日常监测，预防事故排放；（2）加强管理，强化企业职工自身的环保意识和事故风险意识；（3）加大清洁生产宣传力度，健全清洁生产原则在企业内部的制度化，逐步完善清洁生产数据，积极落实生产工艺过程审计。（4）建设单位要随时听取附近居民的意见，切实做好环保工作，以消除部分人对本项目建设的担忧，争取更大的民意支持。（5）规范和完善污染物治理措施运行记录，环保设施专人负责，确保环保设施正常运行。（6）加强管理，提高清洁生产水平，减少污染物的排放。186'
