扬州市建筑工程施工图_25069.doc

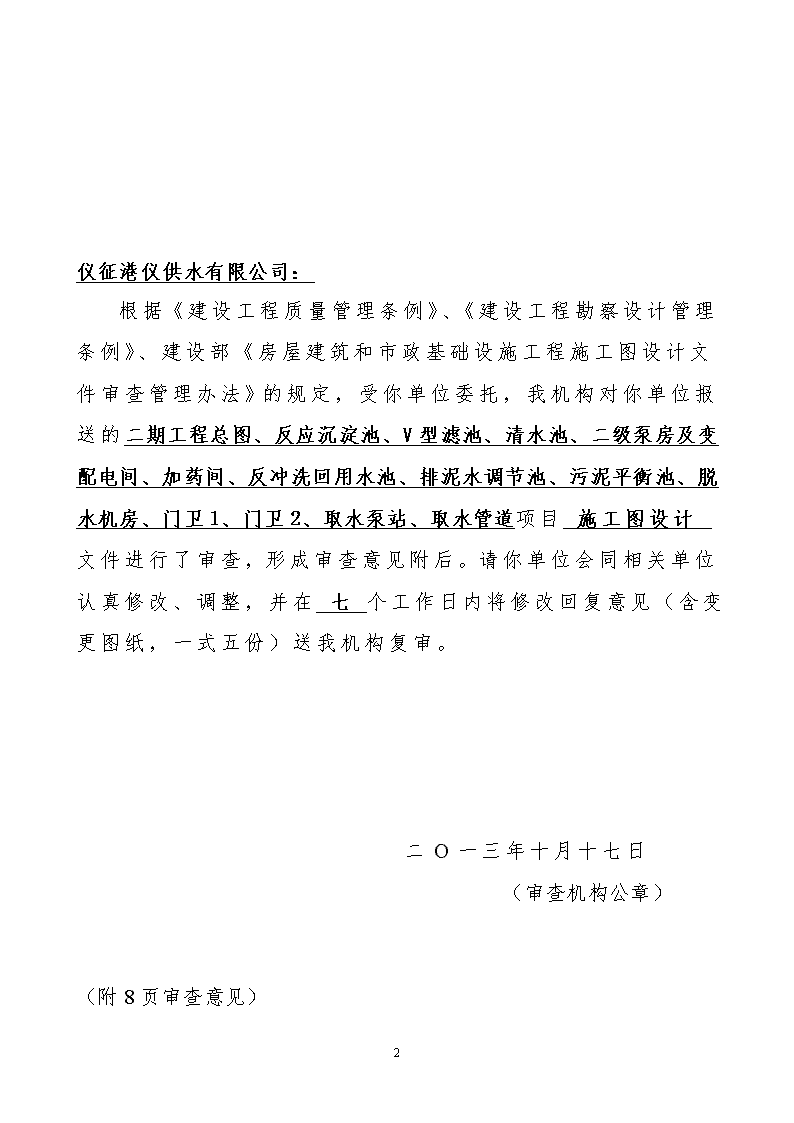

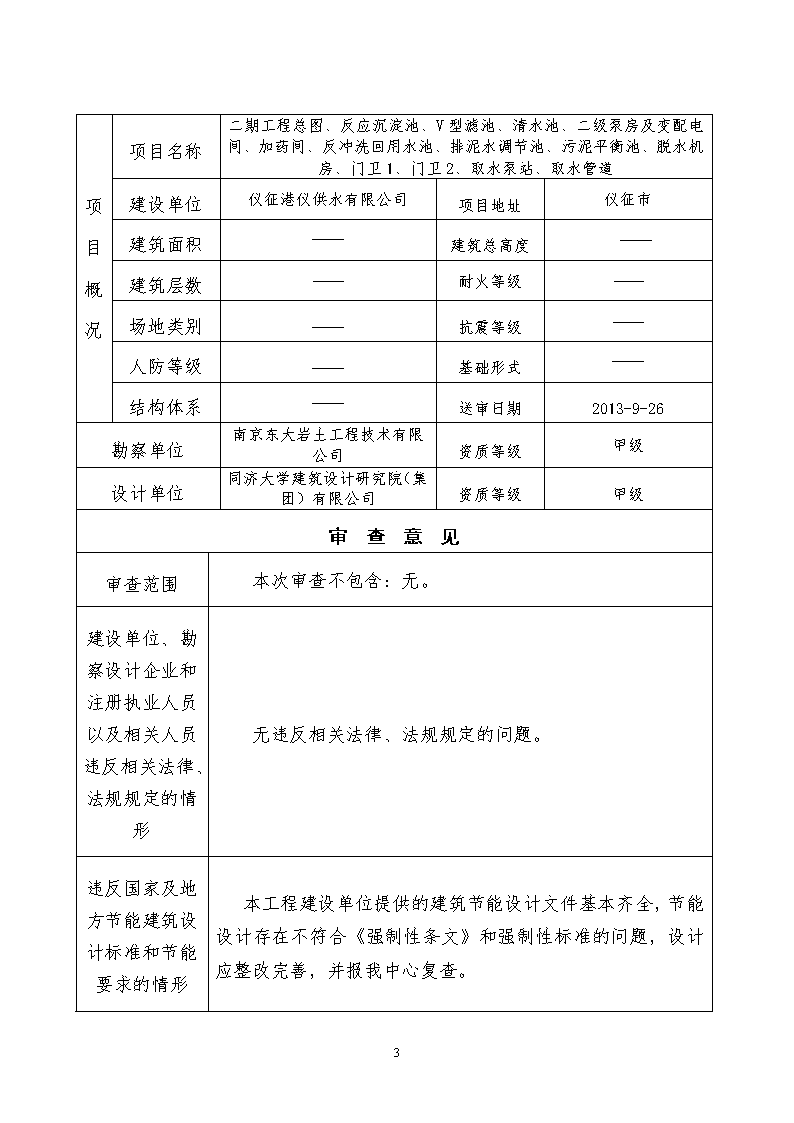

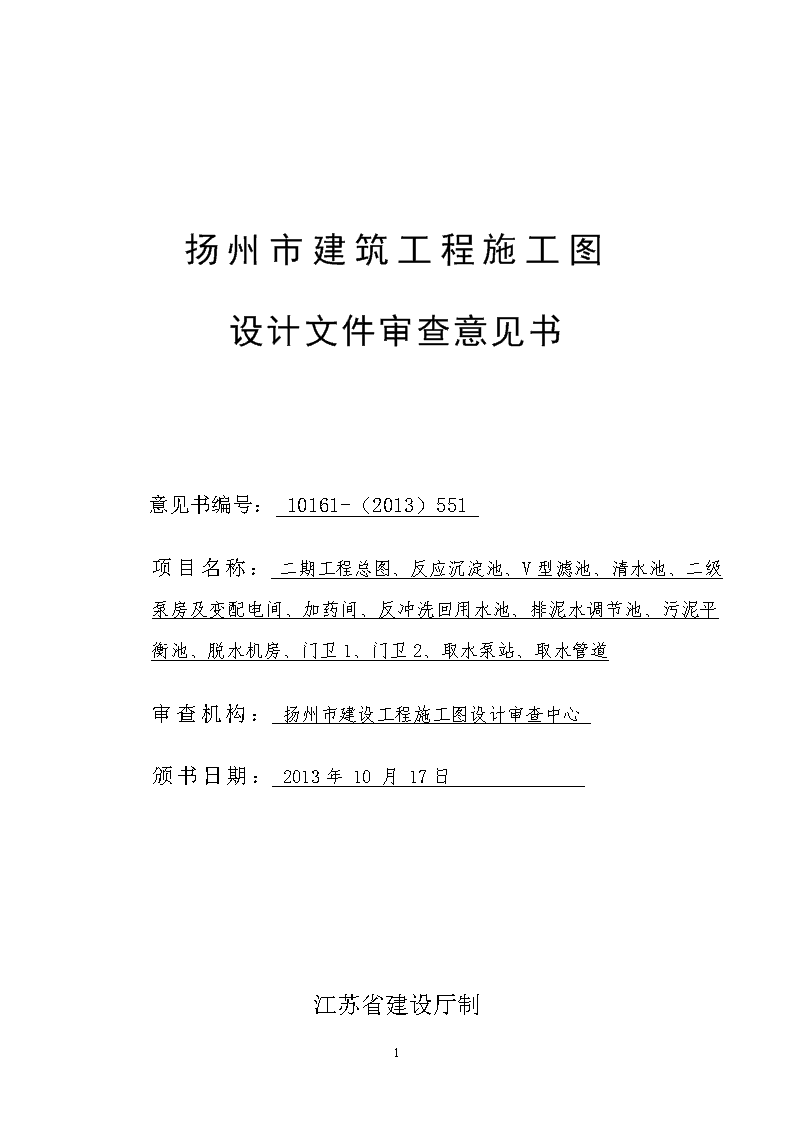

'扬州市建筑工程施工图设计文件审查意见书意见书编号：10161-（2013）551项目名称：二期工程总图、反应沉淀池、V型滤池、清水池、二级泵房及变配电间、加药间、反冲洗回用水池、排泥水调节池、污泥平衡池、脱水机房、门卫1、门卫2、取水泵站、取水管道审查机构：扬州市建设工程施工图设计审查中心颁书日期：2013年10月17日江苏省建设厅制12 仪征港仪供水有限公司：根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》的规定，受你单位委托，我机构对你单位报送的二期工程总图、反应沉淀池、V型滤池、清水池、二级泵房及变配电间、加药间、反冲洗回用水池、排泥水调节池、污泥平衡池、脱水机房、门卫1、门卫2、取水泵站、取水管道项目施工图设计文件进行了审查，形成审查意见附后。请你单位会同相关单位认真修改、调整，并在七个工作日内将修改回复意见（含变更图纸，一式五份）送我机构复审。二O一三年十月十七日（审查机构公章）（附8页审查意见）12 项目概况项目名称二期工程总图、反应沉淀池、V型滤池、清水池、二级泵房及变配电间、加药间、反冲洗回用水池、排泥水调节池、污泥平衡池、脱水机房、门卫1、门卫2、取水泵站、取水管道建设单位仪征港仪供水有限公司项目地址仪征市建筑面积——建筑总高度——建筑层数——耐火等级——场地类别——抗震等级——人防等级——基础形式——结构体系——送审日期2013-9-26勘察单位南京东大岩土工程技术有限公司资质等级甲级设计单位同济大学建筑设计研究院（集团）有限公司资质等级甲级审查意见审查范围本次审查不包含：无。建设单位、勘察设计企业和注册执业人员以及相关人员违反相关法律、法规规定的情形无违反相关法律、法规规定的问题。违反国家及地方节能建筑设计标准和节能要求的情形本工程建设单位提供的建筑节能设计文件基本齐全，节能设计存在不符合《强制性条文》和强制性标准的问题，设计应整改完善，并报我中心复查。12 （勘察）专业审查意见（一）无违反“强条”之处。（二）违反“强标”之处：1、本次报送施工图设计的建（构）筑物中，污泥脱水机房、反应沉淀池、V型滤池采用桩基础，桩长14m，这些部位部分深度15m左右的勘探孔不能满足GB50021-20014.9.4条第1款的要求。本次审查为施工图设计审查。设计人解宝石专业负责人赵裕峰审核人张登科注册师执业印章号104236-AY005违反强制性条文数0违反强制性标准数1审查人潘大德认定证书号10161-G1001日期审查人认定证书号2013.10.1712 建筑节能专项审查意见表建筑专业：（一）无违反“强条”之处。（二）无违反“强标”之处。（三）其它：1、门卫室缺节能措施及计算书,应补.2、外墙用胶粉聚苯颗粒浆料,违反江苏省住房和城乡建设厅第204号公告2.3条规定.电气专业：（一）无违反“强条”之处。（二）无违反“强标”之处。违反强制性条文数0违反强制性标准数0审查人申敏节能专项审查号10161-J03审查人节能专项审查号日期审查人李加恩节能专项审查号10161-J192013.10.17审查人节能专项审查号12 （建筑）专业审查意见（一）无违反“强条”之处。（二）违反“强标”之处：1、塑钢推拉外窗应按DGJ32/J62-2008-4.9.5条要求设置防脱落装置.（三）设计深度及其它：1、应按DGJ32/J16-2005-6.1.1.4条要求设置窗台梁,希与结构专业联系,如未设,应补.2、脱水机房是否有二层?如有,楼梯宜直通室外.设计人王栋专业负责人王贵强审核人魏志强注册师王贵强执业印章号3100125-018违反强制性条文数0违反强制性标准数1审查人申敏认定证书号10161-1007日期审查人认定证书号2013.10.1712 （结构）专业审查意见（一）无违反“强条”之处。（二）违反“强标”之处：1、（总图）结构设计总说明中应按照GB50010-2010中3.5.8条，要求在结构使用年限内建立定期检测、维修制度等。（三）设计深度：1、计算书不完整，计算过程过于简略（如反冲洗水回用池等一些池子的抗浮计算），无桩基承台的计算等。2、计算书应有目录页，并对电算成果（人工）加注，予以说明。3、设计人员对电算成果应作分析，判断；校、审应有书面意见书；并应对计算书的完整、正确、合理及有效性加以评估。按江苏省要求：混凝土构件实配钢筋值不得小于计算书构件配筋值，请设计人员严格遵守，如有违反，作为强条，并予以公示。（计算书中各层配筋平面简图上应标注对应图纸的楼面标高）4、子项工程的计算软件名称、版本应予以说明。5、本工程为城市给水工程，各给水子项工程中的结构标高均宜直接采用绝对标高，不宜设置±0.00标高。6、水池防水砼为补偿收缩砼，应对其提出性能要求——GB50119-2003中8.3.1条。7、框架结构楼屋面主梁受次梁集中力作用处，一律附加3＠50箍筋是不够的，对于次梁集中力大处，应按GB50010-2010中9.2.11条进行核算。（四）其它1、本工程场地及地基均较为复杂，而一些子项（如桩基基础的子项）的地基基础设计等级定为丙级，不符合GB50007-2011中3.0.1条的规定。2、地上下水池外墙水平筋间距较大（@200），不符合GB50119-20038.4.2条的规定应修改。3、现浇梁板中少数单边受力的边框架梁，其腰筋宜设定为抗扭纵筋。4、基础超挖处置予案所设的砂石垫层，未提出砂石施工要求、砂石垫层承载力及检测要求。5、工程设计说明中应强调所使用的砂浆应为预拌砂浆（其符号为WMMxx、DMMxx），所使用的规范（规程）中应列入预拌砂浆技术规程（DGJ32/J13-2005）--江苏省人大常委会第41号公告第二十六条所要求。设计人杨雨、姜涛、王慧专业负责人杨雨审核人晋侃注册师杨雨执业印章号3100125-S113违反强制性条文数0违反强制性标准数1审查人马俊芳认定证书号10161-S1011日期审查人认定证书号2013.10.1712 （结构）专业审查意见6、结构设计总说明中应强调混凝土保护层从最外层的钢筋表面起算，且混凝土保护层的厚度应符合GB50010-2010中8.2.1条的要求。7、二级泵房柱网为5.0X9.3m，楼屋面主次梁的布置应以次梁沿长向，主梁沿短向（且此向主梁将为6跨梁），以降低楼屋面用钢量—其他类似情况亦可调整。8、各水池中有少数池壁厚度偏小（为200），宜适当加厚。9、应贯彻国家的技术经济政策,应以Ⅲ级钢筋为主导钢筋，现浇板中不宜用Ⅰ级（光园）钢筋为受力筋。10、有的水池超长，应按GB50010-2010中8.1.1条设置伸缩缝，或按GB50010-2010中8.1.3条，从“设计自身（如配筋率，采用外加剂、抗裂纤维等）；对原材料的要求（如控制砂石的含泥量，砂、石的细度模数，每立方米的水泥用量等）；对施工质量的要求（如跳仓法施工，施工过程中温度及湿度的控制，早期保湿养护等）三个方面”，采取避免温度裂缝的综合措施并予以详细说明。11、围墙砌体超长，应按GB50010-2010中8.1.1条设置伸缩缝。12、本工程场地内2、3土层分布不均匀，且土层厚度较小，不宜采用其为天然地基持力层。13、二级泵房及配电间、加药间等采用天然地基基础，但持力土层的地基承载力较小，基础设计为双向柱下条形基础，用钢量大，基础造价较大，宜对地基上部土层进行地基处理（如深层水泥搅拌桩地基处理），复合地基的地基承载力较大，按柱下独立基础设计基础，或较为经济。14、两桩承台应按深受弯构件计算——JGJ94-2008中4.2.3条及5.9.7条，其适用公式为砼规范GB50010-2010附录G‘深受弯构件’中的要求（地基基础规范中无相关计算），计算书中无上述计算，应补充计算。15、现浇框架梁板跨度≥4米未考虑起拱，不符合GB50204—2002中4.2.5条。设计人杨雨、姜涛、王慧专业负责人杨雨审核人晋侃注册师杨雨执业印章号3100125-S113违反强制性条文数0违反强制性标准数1审查人马俊芳认定证书号10161-S1011日期审查人认定证书号2013.10.1712 （抗震）专业审查意见（一）无违反“强条”之处。（二）违反“强标”之处：1、（二级泵房）经比对计算书构件配筋值及图纸配筋，发现部分角柱单根角筋的实配钢筋值小于计算值（计算值为6.2），不符合GB50011-2010中5.4.2条，请设计人员逐点校对、整改，并确认全部整改到位。（三）设计深度及其它：1、少数框架结构送审计算书中无法判断框架角柱是否已考虑“双偏压”及内力调整计算——GB50011-2010中6.2.6条。2、少数框架柱断面尺寸较大，大柱小梁节点应计入偏心的影响（计算与加强措施均应满足）——GB50011-2010中6.1.5条。3、结构设计总说明中不宜采用光园钢筋作为现浇板的受力钢筋，宜改用Ⅲ级钢筋--GB50011-2010中3.9.3-1条。4、哪些子项工程的抗震设防类别定为乙类及抗震等级等，应在子项工程的施工图上一一注明。设计人杨雨、姜涛、王慧专业负责人杨雨审核人晋侃注册师杨雨执业印章号3100125-S113违反强制性条文数0违反强制性标准数1审查人马俊芳认定证书号10161-S1011日期审查人认定证书号2013.10.1712 （给排水）专业审查意见（一）无违反“强条”之处。（二）无违反“强标”之处。（三）其它：1、未设灭火器。（取水泵站）设计人卢嘉锡专业负责人刘赫审核人胡国林注册师执业印章号违反强制性条文数0违反强制性标准数0审查人徐静认定证书号10161-W1004日期审查人认定证书号2013.10.1712 （电气）专业审查意见（一）无违反“强条”之处。（二）无违反“强标”之处：（三）设计深度及其它：1、各单体建筑低压电源线路引入的总配电箱（柜）处应装设I级试验的电涌保护器。设计人白洋洋、顾成专业负责人曹浩生审核人白书强注册师执业印章号违反强制性条文数0违反强制性标准数0审查人李加恩认定证书号10161-E1003日期审查人认定证书号2013.10.1712 审查综合意见一、送审资料基本齐全，设计深度基本达到有关规定要求。二、本工程施工图勘察专业存在不符合《强制性条文》的问题共计0条，不符合应执行标准的问题共计1条。三、本工程施工图设计各专业存在不符合《强制性条文》的问题共计0条，不符合应执行标准的问题共计3条。三、设计应按各专业审查意见整改，待我中心复查合格后予以通过。审查项目负责人（签字）：审查机构法定代表人（签字）：二Ｏ一三年十月十七日注：此意见书一式四份，建设单位二份，审查机构、建设行政主管部门各一份。12'
