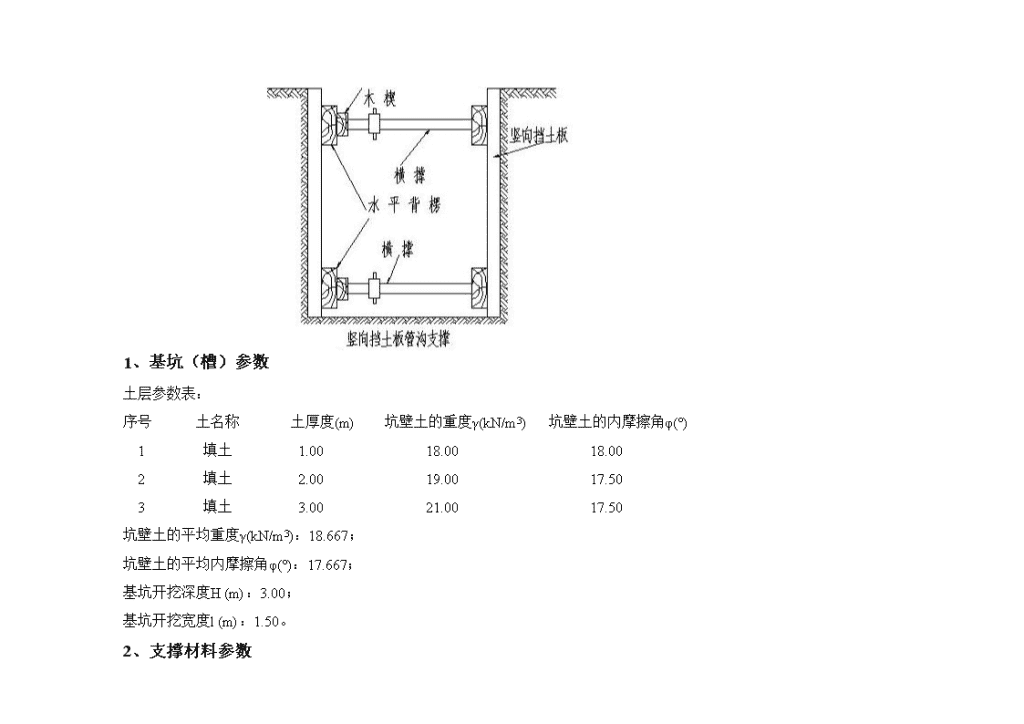

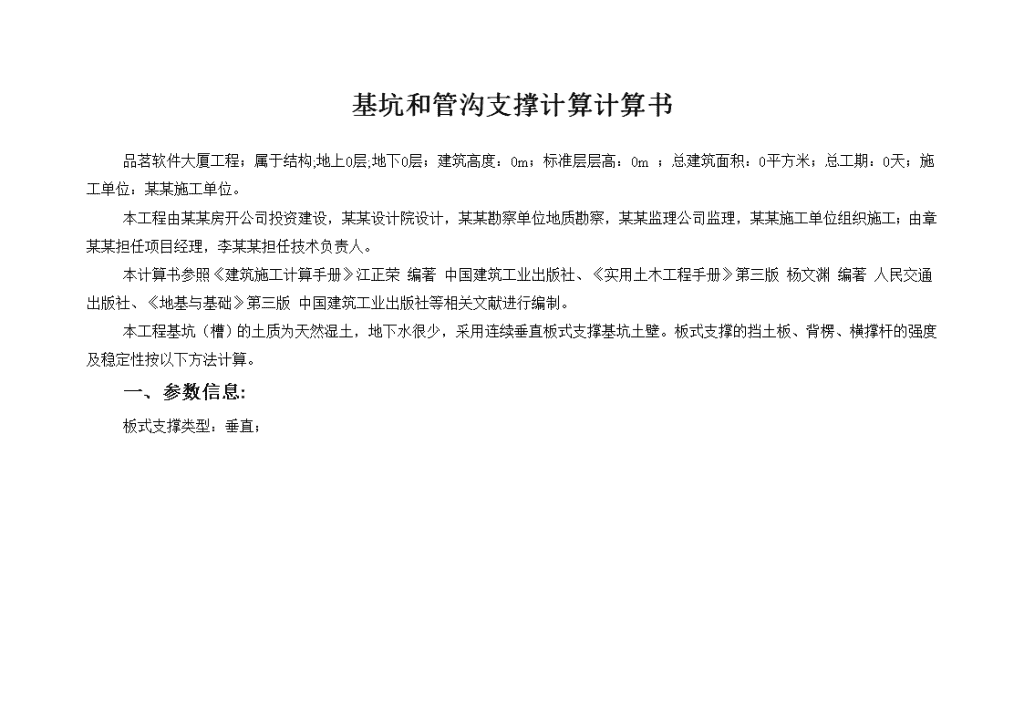

'基坑和管沟支撑计算计算书品茗软件大厦工程;属于结构;地上0层;地下0层;建筑高度:0m;标准层层高:0m;总建筑面积:0平方米;总工期:0天;施工单位:某某施工单位。本工程由某某房开公司投资建设,某某设计院设计,某某勘察单位地质勘察,某某监理公司监理,某某施工单位组织施工;由章某某担任项目经理,李某某担任技术负责人。本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民交通出版社、《地基与基础》第三版中国建筑工业出版社等相关文献进行编制。本工程基坑(槽)的土质为天然湿土,地下水很少,采用连续垂直板式支撑基坑土壁。板式支撑的挡土板、背楞、横撑杆的强度及稳定性按以下方法计算。一、参数信息:板式支撑类型:垂直;
1、基坑(槽)参数土层参数表:序号土名称土厚度(m)坑壁土的重度γ(kN/m3)坑壁土的内摩擦角φ(°)1填土1.0018.0018.002填土2.0019.0017.503填土3.0021.0017.50坑壁土的平均重度γ(kN/m3):18.667;坑壁土的平均内摩擦角φ(°):17.667;基坑开挖深度H(m):3.00;基坑开挖宽度l(m):1.50。2、支撑材料参数
挡土板材料类型:40c号槽钢;抗弯强度设计值fm(N/mm2):205;弹性模量E(N/mm2):206000;背楞材料类型:40c号槽钢;抗弯强度设计值fm(N/mm2):205;弹性模量E(N/mm2):206000;横撑材料类型:40c号槽钢;抗压强度设计值fc(N/mm2):205;弹性模量E(N/mm2):206000;竖直方向背楞道数:2道。自上而下,距沟底距离依次为:1000mm,0mm,水平方向横撑间距l2(mm):5000。二、主动土压力强度计算:深度h处的主动土压力强度按以下公式计算:pa=γ×h×tg2(45°-φ/2)其中,h--基坑(槽)开挖深度;γ--坑壁土的平均重度(kN/m3);φ--坑壁土的平均内摩擦角(°);pa--主动土压力强度(kN/m2);pa=18.67×3.00×tg2(45°-17.667°/2)=29.92kN/m2。三、挡土板计算:
计算简图
剪力图(kN)弯矩图(kN·m)
变形图(mm)挡土板承受三角形荷载作用,按照多跨连续梁进行计算:1、荷载计算挡土板的最大线荷载按以下公式计算:q=pa×l1其中q--挡土板的线荷载(kN/m);l1--挡土板的间距(mm);q=29.924×0.400=11.970(kN/m)。2、挡土板按照连续梁计算最大弯矩,计算如下:最大弯矩Mmax=4.788kN·m。最大受弯应力按以下计算公式计算:σ=M/W
其中,M--背楞的最大弯矩(kN·m);W--背楞的截面抵抗矩(mm3);W=86190(mm3);σ=4.788×106/86190=55.552N/mm2。挡土板的受弯应力计算值σ=55.552N/mm2小于抗弯强度设计值205N/mm2,满足要求!四、背楞计算:背楞按受力最大的一根计算。背楞需要计算弯矩和剪力。1、荷载计算各背楞对挡土板作用的最大支座反力Rmax=0.60kN。所以背楞的线荷载按以下公式计算:q=Rmax/l1其中,q--背楞的线荷载(kN/m);l1--挡土板的间距(m);q=Rmax/l1=0.599/0.400=1.496kN/m。2、背楞按照三跨连续梁计算最大弯矩,计算公式如下:Mmax=0.1ql22=0.1×1.496×5.0002=3.741kN·m。其中,q--背楞的线荷载(kN/m);l2--水平方向横撑间距(m);最大受弯应力按以下计算公式计算:σ=M/W其中,M--背楞的最大弯矩(kN·m);W--背楞的截面抵抗矩(mm3);W=86190.00(mm3);
σ=M/W=3.741×106/86190=43.407N/mm2。背楞的受弯应力计算值σ=43.407N/mm2小于抗弯强度设计值205N/mm2,满足要求!3、最大支座反力按以下公式计算:R=1.1×q×l2R=1.1×q×l2=1.1×1.496×5.000=8.231kN。五、横撑杆计算:横撑杆为承受支座反力的中心受压杆件,可按以下公式验算其稳定性。fc=R/(A×φ)≤[fc]其中,fc--横撑杆抗压强度(N/mm2);[fc]--横撑杆抗压强度设计值(N/mm2);R--横撑杆承受的支点最大反力(kN);R=8.231kN;φ--横撑杆的轴心受压稳定系数;φ=-1.000;λ--横撑杆的长细比λ=l0/i=-100/27.500=-3.636;l0--横撑杆的长度(mm);l0=l-b1×2-h1×2=1500-400×2-400×2=-100mm;i--横撑杆的回转半径(mm);i=27.500mm;A--横撑杆的截面积(mm2);A=9105mm2;'
