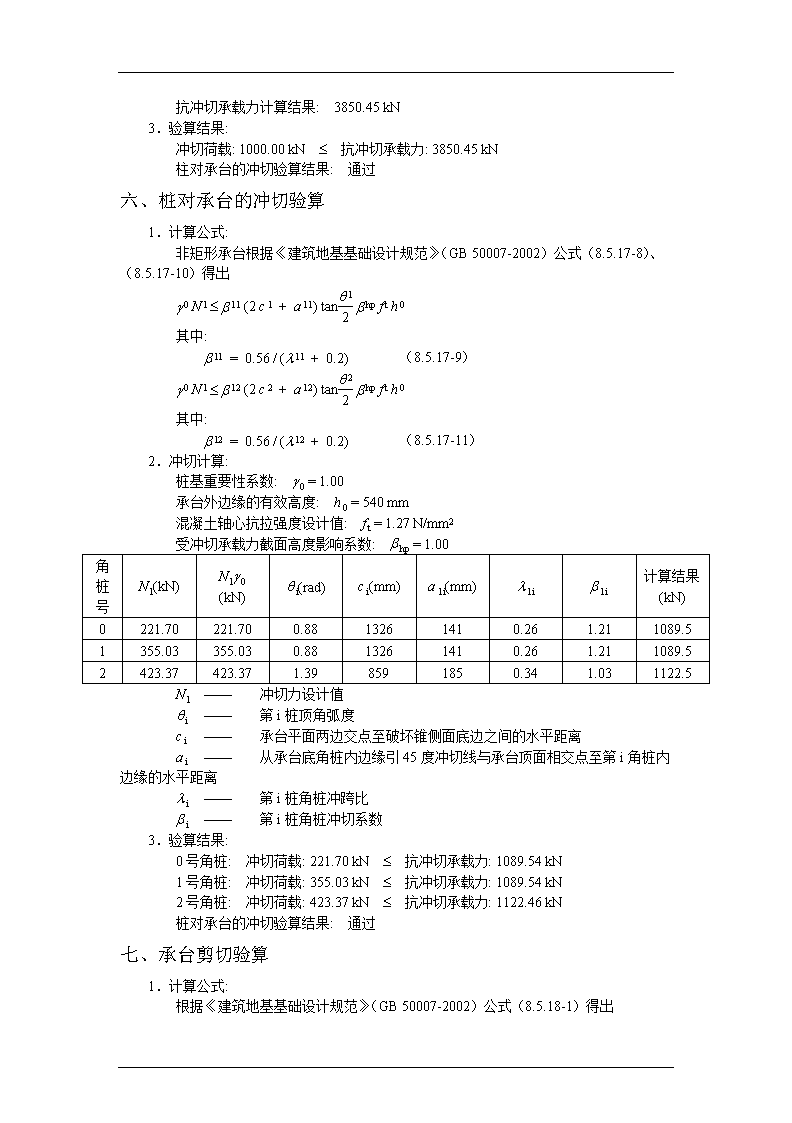

'桩承台计算计算书2.几何参数:A=500mmH=600mme11=750mme12=750mmL11=450mmL12=850mm3.柱计算数据柱形状:矩形截面高度hc:700mm截面宽度bc:700mm混凝土强度等级:C25弯矩My设计值:My=100.00kN·m弯矩Mx设计值:Mx=100.00kN·m轴力N设计值:N=1000.00kN剪力Vx设计值:Vx=0.00kN剪力Vy设计值:Vy=0.00kN是否为地震荷载组合:否4.桩计算数据桩形状:圆形直径:600mm混凝土强度等级:C255.承台计算数据桩基重要性系数:g0=1.00混凝土强度等级:C25钢筋级别:HRB400(20MnSiV、20MnSiNb、20MnTi)受拉钢筋合力点到承台底边的距离:as=60mm三、各桩净反力计算1.计算公式:根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.3-2)得出其中Fk=N2.各桩净反力:桩号0:N0=221.70kN桩号1:N1=355.03kN桩号2:N2=423.37kN最大桩净反力:Nmax=423.37kN四、弯矩与配筋计算1.计算公式:弯矩根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.16-3)等效为等边三桩承台按保守计算 按照简易方法配筋计算2.弯矩计算:最大单桩净反力设计值:Nmax=423.37kN取最长桩距:s=1500mm取短柱边长:c=700mm弯矩计算结果:M=168.91kN·m3.配筋计算:三桩三角形承台按三向进行配筋计算:桩基重要性系数:g0=1.00弯矩设计值:M=168.91kN·m钢筋抗拉强度设计值:fy=360.00N/mm2计算截面处承台的有效高度:h0=540mm配筋面积计算结果(总计):As=965.41mm24.配筋结果:三向:计算面积(总计):965.41mm2采用方案(总计):6C16实配面积(总计):1206.37mm2五、柱对承台的冲切验算1.计算公式:根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.17-1)得出,对于不对称冲切锥体,采用偏安全计算其中:(8.5.17-3)(8.5.17-4)2.冲切计算:计算冲切荷载:桩基重要性系数:g0=1.00冲切力设计值:Fl=1000.00kN冲切荷载计算结果(冲切力设计值×桩基重要性系数):1000.00kN计算抗冲切承载力:冲切破坏锥体的有效高度:h0=540mm混凝土轴心抗拉强度设计值:ft=1.27N/mm2受冲切承载力截面高度影响系数:bhp=1.00柱边至最近桩顶边缘水平距离(取偏安全值):aox=141mmaoy=241mm冲跨比:lox=0.26loy=0.45冲切系数:box=1.82boy=1.30 抗冲切承载力计算结果:3850.45kN3.验算结果:冲切荷载:1000.00kN£抗冲切承载力:3850.45kN柱对承台的冲切验算结果:通过六、桩对承台的冲切验算1.计算公式:非矩形承台根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.17-8)、(8.5.17-10)得出其中:(8.5.17-9)其中:(8.5.17-11)2.冲切计算:桩基重要性系数:g0=1.00承台外边缘的有效高度:h0=540mm混凝土轴心抗拉强度设计值:ft=1.27N/mm2受冲切承载力截面高度影响系数:bhp=1.00角桩号Nl(kN)Nlg0(kN)qi(rad)ci(mm)a1i(mm)l1ib1i计算结果(kN)0221.70221.700.8813261410.261.211089.51355.03355.030.8813261410.261.211089.52423.37423.371.398591850.341.031122.5Nl——冲切力设计值qi——第i桩顶角弧度ci——承台平面两边交点至破坏锥侧面底边之间的水平距离ai——从承台底角桩内边缘引45度冲切线与承台顶面相交点至第i角桩内边缘的水平距离li——第i桩角桩冲跨比bi——第i桩角桩冲切系数3.验算结果:0号角桩:冲切荷载:221.70kN£抗冲切承载力:1089.54kN1号角桩:冲切荷载:355.03kN£抗冲切承载力:1089.54kN2号角桩:冲切荷载:423.37kN£抗冲切承载力:1122.46kN桩对承台的冲切验算结果:通过七、承台剪切验算1.计算公式:根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.18-1)得出 其中:(8.5.18-2)2.剪切计算:1)右一位置剪切面受剪计算:计算剪切荷载:桩基重要性系数:g0=1.00最大剪力设计值:V=355.03kN剪切荷载计算结果:355.03kN计算抗剪切荷载:计算宽度处的承台有效高度:h0=540mm混凝土轴心抗拉强度设计值:ft=1.27N/mm2受剪切承载力截面高度影响系数:bhs=1.10承台计算截面处的计算宽度:b0=1676.42mm柱边至x、y方向计算一排桩的桩边水平距离:a=141mm计算截面的剪跨比:l=0.30剪切系数:b=1.35抗剪切荷载计算结果:1707.46kN2)上一位置剪切面受剪计算:计算剪切荷载:桩基重要性系数:g0=1.00最大剪力设计值:V=423.37kN剪切荷载计算结果:423.37kN计算抗剪切荷载:计算宽度处的承台有效高度:h0=540mm混凝土轴心抗拉强度设计值:ft=1.27N/mm2受剪切承载力截面高度影响系数:bhs=1.10承台计算截面处的计算宽度:b0=1267.54mm柱边至x、y方向计算一排桩的桩边水平距离:a=241mm计算截面的剪跨比:l=0.45剪切系数:b=1.21抗剪切荷载计算结果:1160.42kN3)左一位置剪切面受剪计算:计算剪切荷载:桩基重要性系数:g0=1.00最大剪力设计值:V=221.70kN剪切荷载计算结果:221.70kN计算抗剪切荷载:计算宽度处的承台有效高度:h0=540mm混凝土轴心抗拉强度设计值:ft=1.27N/mm2受剪切承载力截面高度影响系数:bhs=1.10承台计算截面处的计算宽度:b0=1676.42mm柱边至x、y方向计算一排桩的桩边水平距离:a=141mm 计算截面的剪跨比:l=0.30剪切系数:b=1.35抗剪切荷载计算结果:1707.46kN3.验算结果:右一位置剪切面:剪切荷载:355.03kN£抗剪切荷载:1707.46kN上一位置剪切面:剪切荷载:423.37kN£抗剪切荷载:1160.42kN左一位置剪切面:剪切荷载:221.70kN£抗剪切荷载:1707.46kN承台剪切验算结果:通过八、柱局压验算不需要进行柱局压验算!九、桩局压验算不需要进行桩局压验算!'
