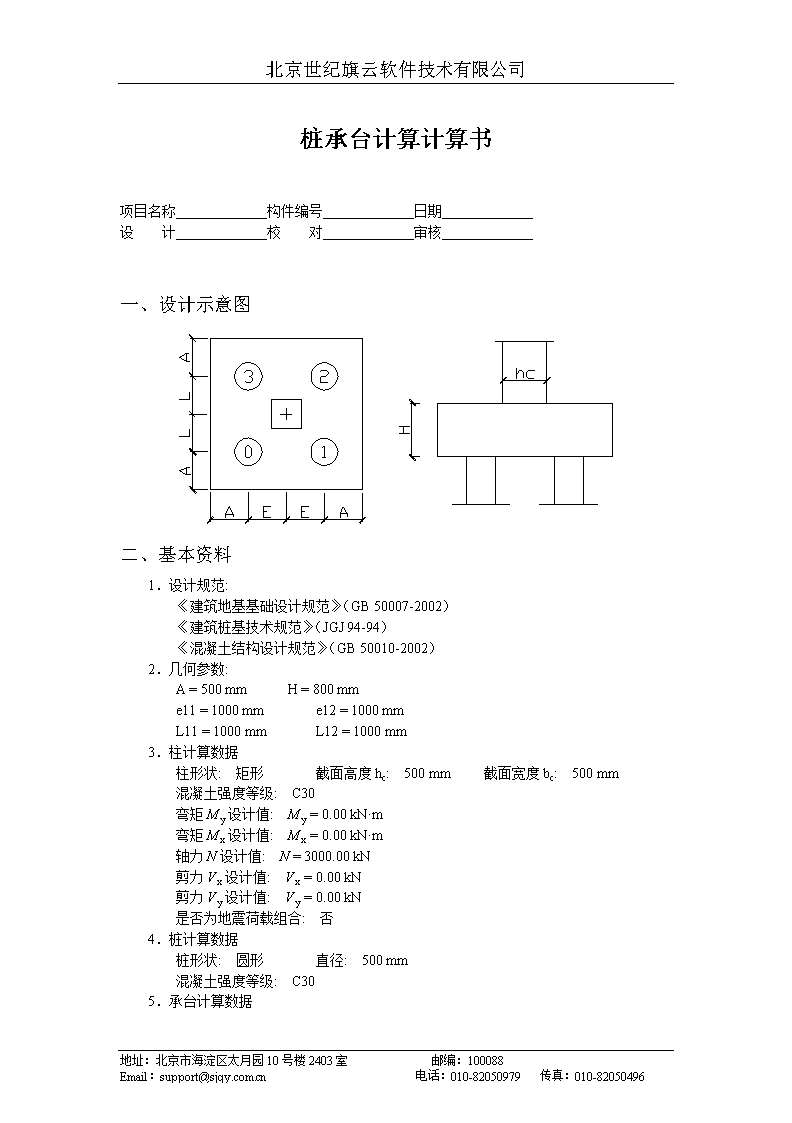

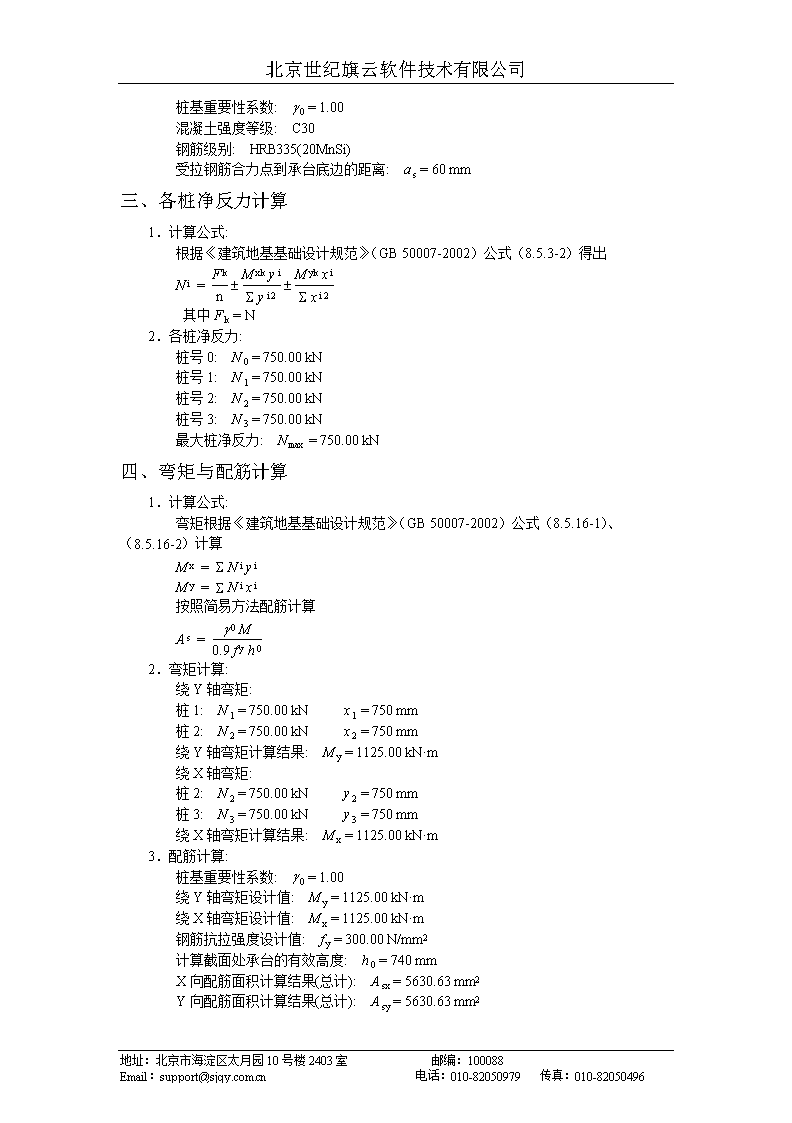

'北京世纪旗云软件技术有限公司桩承台计算计算书项目名称_____________构件编号_____________日期_____________设计_____________校对_____________审核_____________一、设计示意图二、基本资料1.设计规范:《建筑地基基础设计规范》(GB50007-2002)《建筑桩基技术规范》(JGJ94-94)《混凝土结构设计规范》(GB50010-2002)2.几何参数:A=500mmH=800mme11=1000mme12=1000mmL11=1000mmL12=1000mm3.柱计算数据柱形状:矩形截面高度hc:500mm截面宽度bc:500mm混凝土强度等级:C30弯矩My设计值:My=0.00kN·m弯矩Mx设计值:Mx=0.00kN·m轴力N设计值:N=3000.00kN剪力Vx设计值:Vx=0.00kN剪力Vy设计值:Vy=0.00kN是否为地震荷载组合:否4.桩计算数据桩形状:圆形直径:500mm混凝土强度等级:C305.承台计算数据地址:北京市海淀区太月园10号楼2403室邮编:100088Email:support@sjqy.com.cn电话:010-82050979传真:010-82050496 北京世纪旗云软件技术有限公司桩基重要性系数:g0=1.00混凝土强度等级:C30钢筋级别:HRB335(20MnSi)受拉钢筋合力点到承台底边的距离:as=60mm三、各桩净反力计算1.计算公式:根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.3-2)得出其中Fk=N2.各桩净反力:桩号0:N0=750.00kN桩号1:N1=750.00kN桩号2:N2=750.00kN桩号3:N3=750.00kN最大桩净反力:Nmax=750.00kN四、弯矩与配筋计算1.计算公式:弯矩根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.16-1)、(8.5.16-2)计算按照简易方法配筋计算2.弯矩计算:绕Y轴弯矩:桩1:N1=750.00kNx1=750mm桩2:N2=750.00kNx2=750mm绕Y轴弯矩计算结果:My=1125.00kN·m绕X轴弯矩:桩2:N2=750.00kNy2=750mm桩3:N3=750.00kNy3=750mm绕X轴弯矩计算结果:Mx=1125.00kN·m3.配筋计算:桩基重要性系数:g0=1.00绕Y轴弯矩设计值:My=1125.00kN·m绕X轴弯矩设计值:Mx=1125.00kN·m钢筋抗拉强度设计值:fy=300.00N/mm2计算截面处承台的有效高度:h0=740mmX向配筋面积计算结果(总计):Asx=5630.63mm2Y向配筋面积计算结果(总计):Asy=5630.63mm2地址:北京市海淀区太月园10号楼2403室邮编:100088Email:support@sjqy.com.cn电话:010-82050979传真:010-82050496 北京世纪旗云软件技术有限公司4.配筋结果:X向:计算面积(总计):5630.63mm2采用方案(总计):18B20实配面积(总计):5654.87mm2Y向:计算面积(总计):5630.63mm2采用方案(总计):18B20实配面积(总计):5654.87mm2五、柱对承台的冲切验算1.计算公式:根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.17-1)得出,对于不对称冲切锥体,采用偏安全计算其中:(8.5.17-3)(8.5.17-4)2.冲切计算:计算冲切荷载:桩基重要性系数:g0=1.00冲切力设计值:Fl=3000.00kN冲切荷载计算结果(冲切力设计值×桩基重要性系数):3000.00kN计算抗冲切承载力:冲切破坏锥体的有效高度:h0=740mm混凝土轴心抗拉强度设计值:ft=1.43N/mm2受冲切承载力截面高度影响系数:bhp=1.00柱边至最近桩顶边缘水平距离(取偏安全值):aox=534mmaoy=534mm冲跨比:lox=0.72loy=0.72冲切系数:box=0.91boy=0.91抗冲切承载力计算结果:3989.10kN3.验算结果:冲切荷载:3000.00kN£抗冲切承载力:3989.10kN柱对承台的冲切验算结果:通过六、桩对承台的冲切验算1.计算公式:矩形承台根据《建筑地基基础设计规范》(GB50007-2002)公式(8.5.17-5)得出其中:(8.5.17-6)(8.5.17-7)地址:北京市海淀区太月园10号楼2403室邮编:100088Email:support@sjqy.com.cn电话:010-82050979传真:010-82050496 北京世纪旗云软件技术有限公司2.冲切计算:桩基重要性系数:g0=1.00承台外边缘的有效高度:h0=740mm混凝土轴心抗拉强度设计值:ft=1.43N/mm2受冲切承载力截面高度影响系数:bhp=1.00地址:北京市海淀区太月园10号楼2403室邮编:100088Email:support@sjqy.com.cn电话:010-82050979传真:010-82050496'
