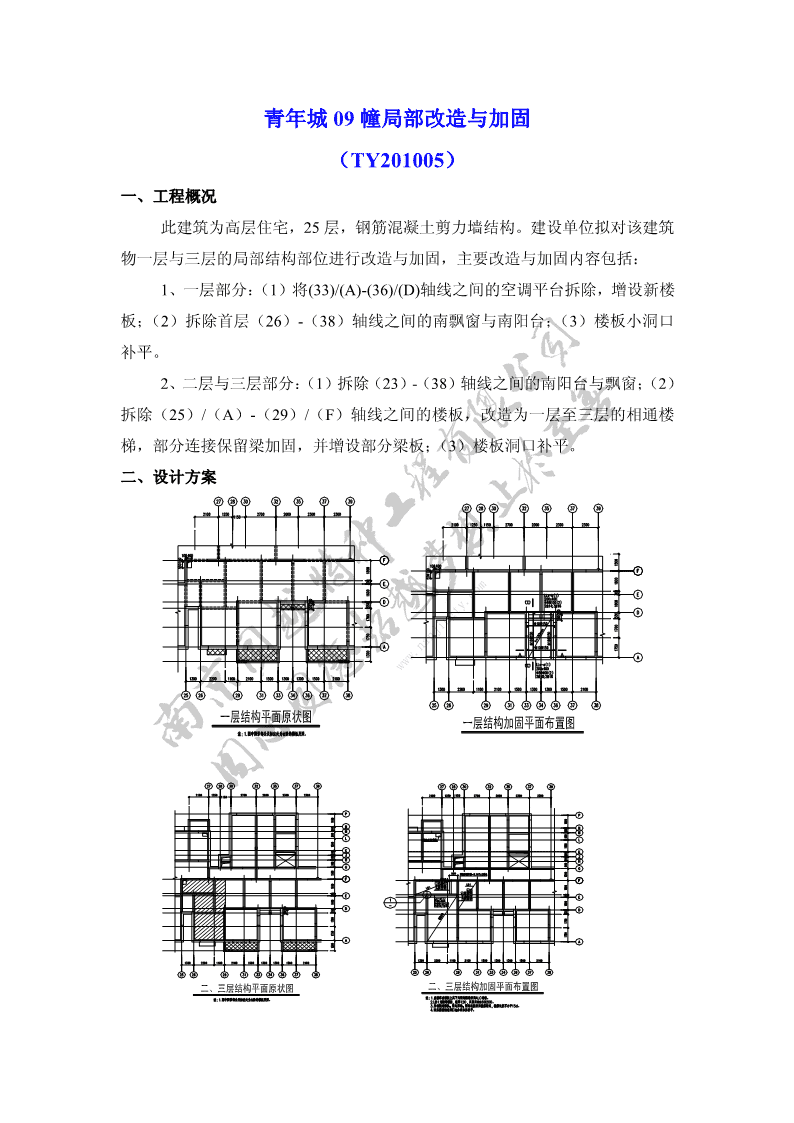

'青年城09幢局部改造与加固(TY201005)一、工程概况此建筑为高层住宅,25层,钢筋混凝土剪力墙结构。建设单位拟对该建筑物一层与三层的局部结构部位进行改造与加固,主要改造与加固内容包括:1、一层部分:(1)将(33)/(A)-(36)/(D)轴线之间的空调平台拆除,增设新楼板;(2)拆除首层(26)-(38)轴线之间的南飘窗与南阳台;(3)楼板小洞口补平。2、二层与三层部分:(1)拆除(23)-(38)轴线之间的南阳台与飘窗;(2)拆除(25)/(A)-(29)/(F)轴线之间的楼板,改造为一层至三层的相通楼梯,部分连接保留梁加固,并增设部分梁板;(3)楼板洞口补平。二、设计方案

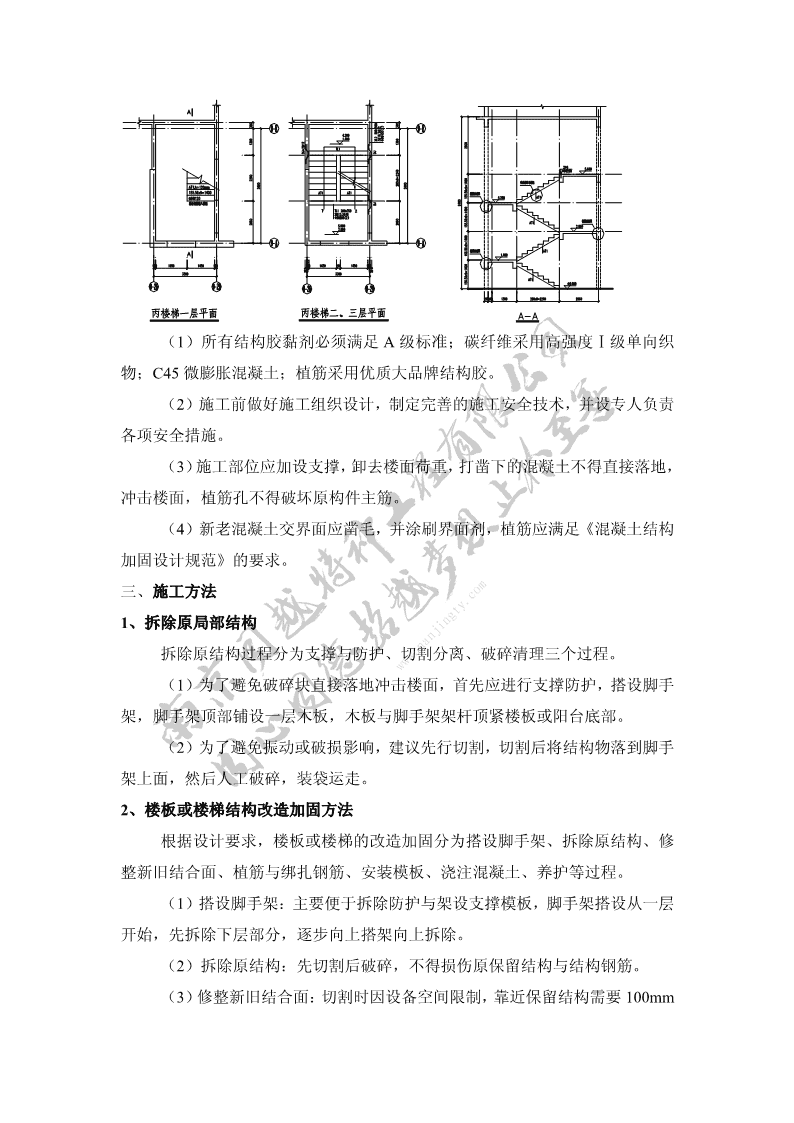

(1)所有结构胶黏剂必须满足A级标准;碳纤维采用高强度Ⅰ级单向织物;C45微膨胀混凝土;植筋采用优质大品牌结构胶。(2)施工前做好施工组织设计,制定完善的施工安全技术,并设专人负责各项安全措施。(3)施工部位应加设支撑,卸去楼面荷重,打凿下的混凝土不得直接落地,冲击楼面,植筋孔不得破坏原构件主筋。(4)新老混凝土交界面应凿毛,并涂刷界面剂,植筋应满足《混凝土结构加固设计规范》的要求。三、施工方法1、拆除原局部结构拆除原结构过程分为支撑与防护、切割分离、破碎清理三个过程。(1)为了避免破碎块直接落地冲击楼面,首先应进行支撑防护,搭设脚手架,脚手架顶部铺设一层木板,木板与脚手架架杆顶紧楼板或阳台底部。(2)为了避免振动或破损影响,建议先行切割,切割后将结构物落到脚手架上面,然后人工破碎,装袋运走。2、楼板或楼梯结构改造加固方法根据设计要求,楼板或楼梯的改造加固分为搭设脚手架、拆除原结构、修整新旧结合面、植筋与绑扎钢筋、安装模板、浇注混凝土、养护等过程。(1)搭设脚手架:主要便于拆除防护与架设支撑模板,脚手架搭设从一层开始,先拆除下层部分,逐步向上搭架向上拆除。(2)拆除原结构:先切割后破碎,不得损伤原保留结构与结构钢筋。(3)修整新旧结合面:切割时因设备空间限制,靠近保留结构需要100mm

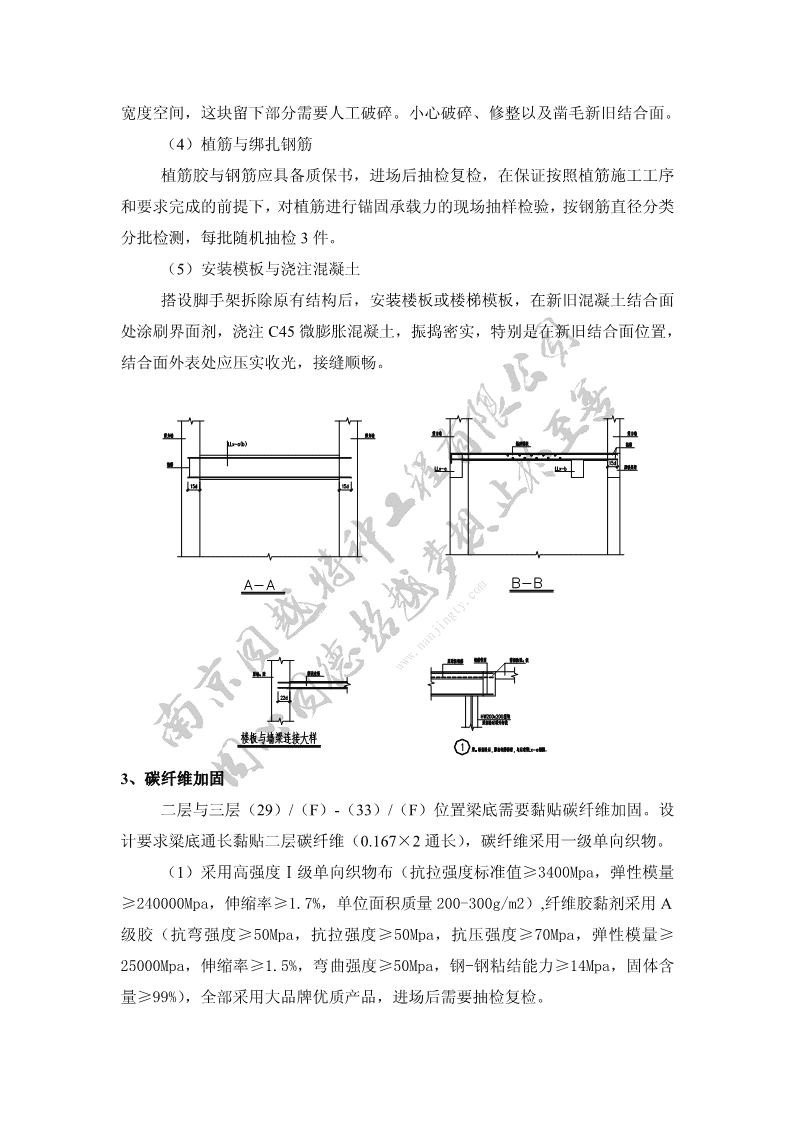

宽度空间,这块留下部分需要人工破碎。小心破碎、修整以及凿毛新旧结合面。(4)植筋与绑扎钢筋植筋胶与钢筋应具备质保书,进场后抽检复检,在保证按照植筋施工工序和要求完成的前提下,对植筋进行锚固承载力的现场抽样检验,按钢筋直径分类分批检测,每批随机抽检3件。(5)安装模板与浇注混凝土搭设脚手架拆除原有结构后,安装楼板或楼梯模板,在新旧混凝土结合面处涂刷界面剂,浇注C45微膨胀混凝土,振捣密实,特别是在新旧结合面位置,结合面外表处应压实收光,接缝顺畅。3、碳纤维加固二层与三层(29)/(F)-(33)/(F)位置梁底需要黏贴碳纤维加固。设计要求粱底通长黏贴二层碳纤维(0.167×2通长),碳纤维采用一级单向织物。(1)采用高强度Ⅰ级单向织物布(抗拉强度标准值≥3400Mpa,弹性模量≥240000Mpa,伸缩率≥1.7%,单位面积质量200-300g/m2),纤维胶黏剂采用A级胶(抗弯强度≥50Mpa,抗拉强度≥50Mpa,抗压强度≥70Mpa,弹性模量≥25000Mpa,伸缩率≥1.5%,弯曲强度≥50Mpa,钢-钢粘结能力≥14Mpa,固体含量≥99%),全部采用大品牌优质产品,进场后需要抽检复检。
(2)粱底通长碳纤维加固分为构件打磨处理、纤维片材裁剪、粘结界面处理、纤维织物黏贴、质量检验等过程。构件打磨处理:采用机械打磨构件粱底表面,如需要对梁棱角进行圆滑处理。纤维片材裁剪:纤维织物应顺丝裁剪,保证下料片材纵向纤维的完整性,裁剪好的纤维布不应折叠,成卷状妥善保管,不得污染上灰尘或油污。黏贴界面处理:打磨与清理粱底后,在粘结部位如由局部缺陷或裂缝,应先进行灌封或修补,对于高差或错台应打磨平滑,对黏贴表面及逆行那个打磨与糙化处理。黏贴表面用丙酮擦拭干净后涂刷底胶。底胶涂刷均匀饱满,涂刷范围超出纤维布范围20-30mm。底胶凝固后,再进行最后的局部修整。最后修整后不应长时间放置,应尽快黏贴纤维布。黏贴纤维布:将配置好的粘结胶均匀涂抹与黏贴部位的混凝土表面;将裁剪好的碳纤维布敷在在涂胶的混凝土表面,展平无褶皱;用特制软质滚筒来回碾压纤维布,保证均匀密贴无气泡;待上层纤维布胶指触干燥时可黏贴下一层。纤维布沿纤维受力方向的搭接长度不应小于100mm。多层或多条黏贴时,搭接位置应相互错开,错开间距不应小于250mm;黏贴完成后,最后一层纤维布上表面应很均匀涂抹一道胶黏剂,并在表面撒石英砂。4、洞口补平楼面洞口补平分为搭设简易脚手架、植锚栓、安装角钢、焊接底部钢板、浇注混凝土等工序。采用简易门架脚手架,在洞口长度方向每边植2M12膨胀螺栓,安装∟50*5角钢,在角钢下边焊接4mm厚度钢板,焊缝为直角焊缝,焊缝规格⊿6,最后在洞口处浇注C45膨胀混凝土,新旧交界面压实平顺。
四、工程进度计划拆除时间7天(搭架2天、切割2天、破碎3-4天);楼梯时间18天(一层7天、间歇3天、二层7天)楼板时间15天(穿插进行,一层6天、间歇3天、二层6天)洞口补平5天(穿插进行)该改造与加固工程计划工期约30-35天。'
