桥梁施工组织设计

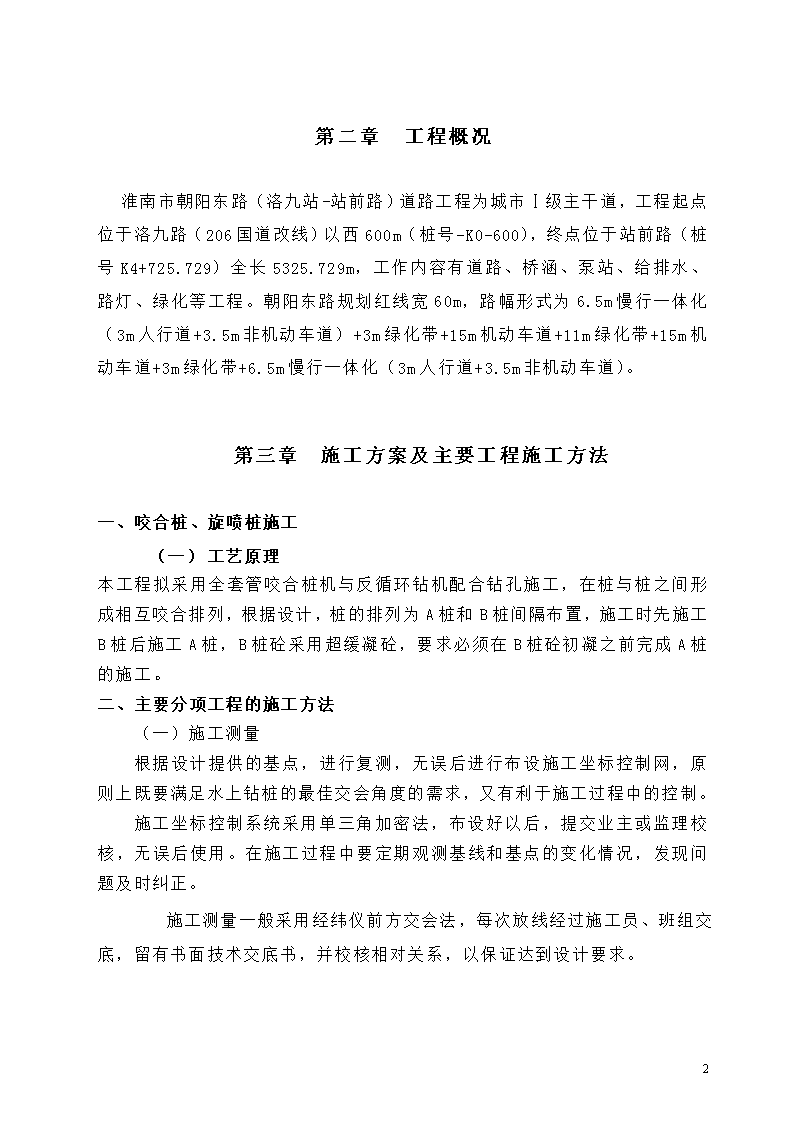

'第一章编制依据一、编制依据1、安徽省城乡规划设计研究院设计淮南市朝阳东路延伸段（洛九路——站前路）道路工程《K1+760混凝土空心板桥桥梁工程施工图》；2、与该工程有关的现行设计规范、施工规范及技术规程、质量检验及验收评定标准；3、甲方提供的《淮南市朝阳东路跨丰收沟桥岩土工程勘察报告》；4、甲方提供的相关水系规划设计资料；5、我单位进场后对施工现场及周围环境的详细调查及分析；6、进场后，我集团公司组织的第一次大桥施工方案论证会。7、我公司现行《实施性施工组织设计管理暂行办法》、拥有的科技成果、工法成果、技术装备以及多年来积累的施工经验。42 第二章工程概况淮南市朝阳东路（洛九站-站前路）道路工程为城市Ⅰ级主干道，工程起点位于洛九路（206国道改线）以西600m（桩号-K0-600），终点位于站前路（桩号K4+725.729）全长5325.729m，工作内容有道路、桥涵、泵站、给排水、路灯、绿化等工程。朝阳东路规划红线宽60m，路幅形式为6.5m慢行一体化（3m人行道+3.5m非机动车道）+3m绿化带+15m机动车道+11m绿化带+15m机动车道+3m绿化带+6.5m慢行一体化（3m人行道+3.5m非机动车道）。第三章施工方案及主要工程施工方法一、咬合桩、旋喷桩施工（一）工艺原理本工程拟采用全套管咬合桩机与反循环钻机配合钻孔施工，在桩与桩之间形成相互咬合排列，根据设计，桩的排列为A桩和B桩间隔布置，施工时先施工B桩后施工A桩，B桩砼采用超缓凝砼，要求必须在B桩砼初凝之前完成A桩的施工。二、主要分项工程的施工方法（一）施工测量根据设计提供的基点，进行复测，无误后进行布设施工坐标控制网，原则上既要满足水上钻桩的最佳交会角度的需求，又有利于施工过程中的控制。施工坐标控制系统采用单三角加密法，布设好以后，提交业主或监理校核，无误后使用。在施工过程中要定期观测基线和基点的变化情况，发现问题及时纠正。施工测量一般采用经纬仪前方交会法，每次放线经过施工员、班组交底，留有书面技术交底书，并校核相对关系，以保证达到设计要求。42 (二)工艺流程及操作要点施工准备咬合桩导墙施工钻机就位钻B孔吊装B孔钢筋笼浇筑B桩商砼钻A孔吊装A孔钢筋笼A桩商砼浇筑制作钢筋笼埋设钢护筒42 施工现场准备：（1）做好平面布置合理安排施工顺序，做好疏导交通规划；（2）场地硬化碾压，以保证机械就位稳定。（3）水电安排到位。1.导墙施工：为了提高钻孔咬合桩孔口的定位精度并提高就位效率，在桩顶上部做施工砼导墙，导墙上预留定位孔的直径应大于钻机套筒外壁直径2-4cm，每桩相对位置植一根预埋钢筋。2.施工工艺流程（1）钻机就位：待导墙有足够的强度后，钻机就位，调整钻机、安置钢护筒，使钻机钻杆中心对准定位在导墙孔位中心。每工作面钻孔顺序为一台钻机在前依次跳钻B桩孔，另一台待相临两B桩浇注完成，再钻中间A类桩孔，依此类推。顺序：B1→B2→A2→B3→A3→B4→A4（2）钻孔要求：护筒用5mm钢板制作,根据桩基孔径，护筒直径为1.15、1.35m，高度为1.5m。护筒加工好后，定桩位、挖坑埋护筒，对中埋设为控制垂直度，在钻机上垂直两面设置吊线，在场地范围合理位置配置足够数量的经纬仪，双项控制垂直度。在桩位附近设泥浆池，用优质土制成护壁泥浆，泥浆的比重、粘度、含砂率、胶体率要达到规范要求。钻孔过程中随时检查孔位、泥浆稠度、孔径及深度，作好原始记录。（3）吊放钢筋笼：安装钢筋笼时应采取有效的措施保证钢筋笼的标高。钢筋笼采用自制简易炮车运输到现场，采用25吨吊车整体吊装。钢筋笼下放后采用两根吊筋固定，吊筋一端与钢筋笼主筋焊接，另一端固定在平台枕木上，吊筋长度应根据钻机平台高程经计算后严格加工长度，以控制钢筋笼顶标高，同时可防止钢筋笼下沉。42 （1）灌注砼：孔内采用水下砼灌注法施工；其中A桩为C30凝混凝土，B桩为C25砼超缓凝砼，准备、A桩成孔、下笼、灌注砼、拔挡板综合时间确定砼初凝时间为不早于60小时，施工时砼坍落度控制在180--220mm之间。水下混凝土灌注前应再次用测绳检测孔深，以测定沉渣厚度，厚度不大于100mm，如超过必须采取二次清孔。砼缓凝时间计算：准备时间：2小时成孔：8小时安装钢筋笼：2小时灌注砼：3小时其他：2小时合计：（2+8+2+3+2）×2=36小时水下砼灌注施工方法如下：①混凝土灌注导管采用螺丝扣套橡胶密封圈联接，连接好后详细检查，使用前进行水压试验，试水压力在0.6～1.0Mpa，保证导管密封耐压。②砼由砼运输车直接流入漏斗内，漏斗内存入2m3以上混凝土后，拔出漏斗底盖，向导管内灌注混凝土，并保持砼连续灌注。③灌注开始后，应紧凑连续施工，严禁中途停工。灌注过程中，注意孔内水位升降情况，随时测量砼面实际高度并计算导管埋深，保证导管底端埋入砼面以下2～6m。导管应避免埋深过大造成拔不起管，同时埋深也不能过小或导管拔出砼面造成断桩事故。④随混凝土面上升拔高套管和导管，逐步拆除套管和导管。根据导管埋深情况，每次拆除1～2节导管，导管拆除后应立即冲洗干净，以便下次使用。⑦灌注过程派技术人员全过程值班，并填写水下混凝土灌注记录。42 3、水泥旋喷桩施工要注意注浆饱满,位置准确,单排出口压力20Mpa为525普通硅酸盐水泥,水灰比1:1,并掺入2.4-3.4％水玻璃,浓度30-40波美度。（三）、注意事项本工程在正式施工前应先做3根试桩，B1、A1、B2桩，质量保证后方可进行全面开工。二、桩基承台、系梁施工桩基承台或桩系梁施工前，必须将桩顶凿毛并清理干净，经检测合格后方可绑扎钢筋。模板采用大块定型组合钢模板，钢筋统一加工，现场绑扎。砼采用砼拌和站集中拌和，砼输送车运送，砼输送泵或吊车吊送入模，振动器振捣。砼施工完毕后，在其上面覆盖土工布或麻袋后，及时养生至规定期限。三、支撑与挖土、横系梁施工咬合桩及接缝处砼旋喷桩施工完毕后强度达到100％后方可进行开挖，当咬合桩路槽开挖深度到1M时用D40CM、T=6MM钢管对部分咬合桩做水平临时支撑，并在钢管中间设两处竖向临时支撑，以确保钢管不发生失稳。开挖过程中在钢管中间3M范围内交替对钢管进行竖向支撑。当开挖到设计标高以下76CM时，可现场先浇注横撑、系梁，当混凝土强度达到90％后再浇注横梁，待横撑等横向支撑混凝土强度达到90％后方可进行道路基础施工。槽内回填碾压密实后可拆除简支梁无板覆盖的部分路堑水平临时支撑钢管。架设上部主梁后再拆除简支梁下临时水平支撑。按上述布置，基坑开挖分为2次大型机械开挖和1次人工清底开挖共3个步骤，一个措施：(1)第一层主要采用短臂挖掘机开挖，开挖至地面下1m时，开始架设支撑。(2)第二层主要采用长臂挖掘机开挖，开挖至设计标高以上20CM。(3)在开挖至基底200mm时，由人工清底开挖至设计标高，严防超挖。42 （4）根据实际情况进行降水处理。四、墩台施工1、桥墩施工钢筋绑扎:首先对承台、系梁顶面进行凿毛、清理。绑扎前检查预埋钢筋笼的中心，当发生偏移时进行调整。钢筋集中加工，现场分节绑扎。模板制作安装:墩柱采用δ=6mm厚钢板卷制加肋，工厂制作成半圆形定型钢模板，以弧形钢板为横肋，条形钢板为纵向肋，螺栓连接，为便于安装，模板高度为每节2米。，采用吊车整体吊装模板，并在四周拉揽风绳固定。浇注前搭设脚手架平台，采用可调式标准脚手架组成模板支撑体系，并采用φ16mm钢筋作拉杆，拉杆外套PVC管，以便拆模后抽出拉杆。混凝土的浇筑:混凝土浇注采用拌合楼集中拌合，混凝土输送车运输，混凝土输送泵或吊车灌注。高度在12m以下的墩柱，一次性立模分层浇注，拆模后及时用养护剂养护，可用薄膜包裹混凝土表面养生，以防止产生裂纹。砼灌注时，在柱顶埋置预埋件和设置预留孔，以便盖梁施工时搭设托架。2、盖梁施工整平夯实地基后搭设满堂碗扣式支架。支架顶沿桥的纵向铺设15×12cm方木，方木上横向铺设木板，木板间距30cm，其上铺大块钢模板作为底模。钢筋集中加工，在底模上绑扎。侧模板采用人工配合吊装设备安装，侧模通过侧向三角桁架与底部方木横梁联结作为支撑。模板上口加设支撑方木以确保模板稳定。砼集中拌制，由砼运输车水平运送到位，泵送入模，浇筑水平分层进行，插入式振捣棒振捣。挡块利用小块模板一同浇筑。砼浇筑完成，二次收浆抹面后用薄膜覆盖养生，拆除侧模、端模后采用薄膜包裹的方法养护。砼达到设计强度要求时，由两端向跨中对称放松支架顶部的托架，卸落底模板和支架。3、帽梁施工42 采用大块钢模板和组合钢模板施工，钢筋集中加工现场绑扎，拉筋加固。混凝土分段一次性浇筑完成。砼由泵送插入式振捣器振捣。五、空心板梁施工1、施工准备：①平整场地：场地要平整压实、排水畅通，面积大小能满足临时工棚、存料、制梁和存梁场地的需要，并进行混凝土硬化处理。②浇筑制梁台座：制作C25级混凝土台座，保证台座具有足够的强度、刚度、抗倾覆和抗滑移能力，在台座上按设计要求设置1.32cm的反拱度。台座顶面铺设钢板作底板,并打磨平整.布置共6个台座，间距为2m，埋好固定螺栓等预埋件，并在两端留出千斤顶起重净空。③修好供水、供电设施及修筑进场道路。2、梁板预制：①安装底模：在台座上铺钢板作为底模，用水准仪抄平，满足要求后加以固定，表面清理干净，涂刷脱模剂。②绑扎底板钢筋：严格按设计和规范要求绑扎钢筋，钢筋与底模之间垫上塑料垫块。钢筋保护层的垫块为符合GB要求的塑料垫块。应注意事项：A、钢筋加工制作前应认真核对图纸，严格按技术规范要求及现场材料的长度，确定钢筋接头位置，接头可采用焊接或绑扎，每根主筋都要编号。B、焊接不得在模内施焊，避免焊熘烫伤模板。C、主筋焊接头采用闪光对焊和搭接焊。注意按规范错开接头。D、电焊工必须持有上岗证，严格执行操作规程，焊接接头质量及所用焊条均要保证满足技术规范要求。③安装内模：内模安装位置要准确，并固定好。42 ④绑扎梁板侧面和顶面钢筋⑤安装波纹管：孔道采用波纹管，在绑扎钢筋骨架时，严格按图纸所示的坐标进行定位以及加固，孔道终端保证与预埋支承垫板垂直。将波纹管放于托架上，并以＃字型钢筋定位，以防波纹管在浇注混凝土的过程中走位，浮拱。波纹管接长接头用套管搭接并用胶带缠绕紧密牢固。为避免波纹管在混凝土灌注中因混凝土重量压力作用使孔径变小，在混凝土灌注前用废钢丝束或通长橡胶管穿入波纹管内。绑扎好的波纹管要保证不瘪、不漏、不浮、不沉，有足够的刚性和密水性。预应力管道的定位钢筋，必须与箱梁及其它构造钢筋点焊。同时，在钢丝束的竖弯曲处，应加密定位钢筋。⑥安装侧模和芯模：将梁板的侧模、芯模进行安装，拼装前将侧模抛光与芯模涂刷脱模剂，并在模板四周粘贴海绵密封条。检查接缝海绵条的严密情况，即接缝密闭情况。模板加固采用对拉杆件进行。加固时要保证预制梁板的几何尺寸和梁板直顺度。内模要用固定筋定牢固好位防止上浮。⑦灌注梁体混凝土砼按施工配合比在拌和站集中拌和，罐车运输，罐车、料斗运输砼入模。浇筑砼时，下料要均匀连续，不要集中猛投。振捣过程中，严禁振捣棒触及波纹管与模板，防止漏浆。要认真控制好砼的坍落度，确保砼具有良好的和易性。⑧养护：梁体混凝土灌注完成后2小时，即覆盖麻布防止阳光直射，并指定专人洒水养护，保持混凝土表面湿润，洒水养护时间为7～14天（拆模张拉后仍要继续洒水养护）。⑨预埋件及支座1、本空心板桥制作时需预埋构件有：防撞护栏钢筋、支座调平钢板、铸铁泄水管及伸缩缝预埋件、波纹管及交通工程所需的构件预埋。42 2、板底支座调平钢板，严格按图纸尺寸加工，精确放出支座中心线，确定钢板位置，并在绑扎板底钢筋前安装就位，钢筋绑扎时要随时检查钢板位置，如有偏差及时调整，并在板底钢筋就位后，固定钢板。要注意钢板与模板的密贴。3、铸铁泄水管按设计布置，与边板钢筋有冲突时，可适当调整钢筋，保证泄水管的安装位置正确。伸缩缝预埋钢筋应按设计预埋，位置要求准确。4、波纹管的预埋位置按设计图纸准确预埋并做好加固，曲线端要加强.以防止位置移动或上浮。波纹管用联接管联接用宽胶带缠紧,不得漏浆.制作时，接头应紧密，防止脱开或漏浆。5、压浆孔及排气孔的留设3、预应力施工：①制束先对钢绞线逐根检查，剔除死弯和刻伤的钢绞线，然后按要求的长度精确下料，下料时必须用砂轮切割机割断。钢绞线束制作在工作平台上进行，以保证各根钢绞线丝顺直。将已下料，编束好的钢绞线束上做好标记编号统一堆放，方木垫高，并覆盖彩绦布，以防日晒、雨淋，造成钢绞线生锈。所有的预应力钢材不许焊接。②穿束拆模后，将孔道内制梁前预穿的废钢丝束或通长橡胶管抽出，清除孔道内的杂物，并用高压水泵冲洗，观察孔道有无串孔现象，再用高压风泵吹干孔道内水分，而后按编号穿入钢绞线束。穿束时采用钢套牵引法，人工穿束，防止捅坏波纹管。③张拉：预制梁砼达到90%设计强度后，且砼灌注72h以上方可进行张拉。张拉顺序：严格按照图纸规定顺序进行对称张拉。张拉工序为：0初始0.15σk(持荷2分钟).，100%σk(持荷5分钟)伸长值与张拉力双控，且两端4台千斤顶同时对称张拉。张拉机具：采用OVM型系列锚具，千斤顶采用与OVM锚具配套的YCW150A等千斤顶。千斤顶必须与配套油表同时检校。油泵用ZB4500电动油泵操作。42 ④割除多余钢绞线张拉完毕经24小时后复查，确认无滑丝断丝时即可进行多余钢丝头的切割，切断处距锚塞处3cm。用砂轮机切割.张拉安全技术和注意事项1、应由专业技术人员操作,操作高压油泵人员应戴护目镜，防止油管破裂时或接头不严时喷油伤眼,并增加防护罩.2、高压油泵与千斤顶之间所有连接点、紫铜管的喇叭口或接口必须完好无损，并应将螺母拧紧。3、张拉时，构件两端不得站人，并应设置防护罩。高压油泵应放在构件端部的两侧；拧紧螺母时，操作人员应站在预应力钢绞线的侧面。张拉完毕后，稍等几分钟后再拆卸张拉设备。5、张拉地区应有明显的标记，禁止非工作人员进入张拉场地。⑤压浆张拉完毕后应尽快进行孔道压浆，孔道压浆采用纯水泥浆。压浆前先用高压水、高压风清洗、吹干孔道，并将锚板与钢绞线的空隙填实，以免孔道压浆时“冒浆”。孔道压浆时，掌握喷浆嘴的人必须戴护目镜、穿水靴、戴手套。喷嘴插入孔道后，喷嘴后面的胶皮垫圈须压紧在孔洞上，胶皮管与灰浆泵须连接牢固。堵压浆孔时应站在孔的侧面，以防止灰浆喷出伤人。压浆施工要点如下：在梁的一端开始压浆（第一次压浆）至孔道的另一端喷出稠度与所压浆液相同时，将所有的出浆口及孔洞封闭。第二次压浆，加压保持压浆端的水泥浆压力在0.7Mpa，并保持10s以上，并关闭压浆嘴，但不得拆除，须等待水泥浆凝固后方可拆除。压浆按先下后上顺序进行。如冲洗孔道时发现有串孔的孔道，应同时压浆。压浆时，每一工作班应留取不少于3组试样标准养生28d，检查其抗压强度作为水泥浆质量的评定依据。42 压浆时设专人负责压浆记录，记录每个管道的压浆日期、水灰比、压浆压力等。⑥梁体封端混凝土a、封端混凝土强度等级与梁体混凝土相同，均为C50级，灰色一致。b、封端前应将梁端混凝土表面凿毛，并应洒水湿润。c、可采用局部点焊办法，将封端钢筋网与支撑板连接，以保证封端钢筋网位置准确、安装牢固。d、用人工灌注，插入式震动器振捣密实。初凝后开始养护，以减少收缩，防止封端混凝土与梁体混凝土之间产生裂纹。强度达到25MPa时（大约24～30小时）即可拆模。拆模后继续养护7天。⑦移梁存放压浆强度达到规定要求后，即可将混凝土梁移出台座。用千斤顶将梁顶起，龙门吊移梁存放。六、空心板梁的架设采用50t吊车吊装空心板梁。安装时，从桥轴线开始，顺桥向安装一排后，绑扎连接头钢筋，再左右对称重复安装。5.3.2.3.7桥面铺装和防撞护栏应先浇筑C50混凝土调平层，然后再浇筑沥青混凝土。混凝土调平层内添加GAN制作防水混凝土，并设置直径10焊接钢筋网片补强（纵横向间距均为10cm），使其与预制空心板结合紧密，预制顶面必须拉毛，且用水冲洗干净后再浇筑调平砼。防撞护拦的混凝土应与铺装混凝土一起现浇成型，并采取措施保证护栏与预制空心板形成整体。5.3.2.3.8台背回填桥台背回填采用6％石灰土，压实度不小于96％。（二）钻孔桩的施工42 1、水中钻孔桩施工根据该桥的水文、地质情况，由于覆盖层较浅，无法设置水上施工平台，因此采用先下钢套箱及钢护筒然后灌注封底混凝土，利用钢套箱和钢护筒做钻机及泥浆池施工平台。（1）设备拼组及机具加工根据施工需要，3#、4#墩利用铁路舟桥器材组拼双船体钢套箱浮运船（附图一），水上浮吊（附图二），运输船（附图三）和利用舟桥器材组拼水上施工平台等。3～4#共加工4个钢套箱，用于钻孔桩、承台及以后墩台身的施工。（2）钢套箱的组拼、下沉、就位根据运输及起吊能力钢套箱在岸边加工成8个单元后在浮运船上组拼成型后，浮运船利用机动舟顶推就位，通过八套锚碇设备将浮运船锚碇，清理整平3#、4#墩处河床，然后利用浮运船上的龙门将钢套箱精确就位后下沉至河床。（附图四）（3）钢护筒的就位、钻孔平台的设置钢套箱下沉就位后，根据桩位在钢套箱上设置导向架吊钢护筒入河床，然后进行封底混凝土的施工，封底混凝土固结后，钢套箱、钢护筒以及封底混凝土形成一个整体，然后利用钢套箱及钢护筒架设垫梁，设置钻孔平台。（4）3#~4#墩钻孔桩施工a、钻机型号、数量主墩3#、4#桩径2.0m，桩长分别为30m、29m，每墩4根，要求桩底进岩层约3.0m，由于桩径较大，钻孔很深，钻机选用大桥局生产的BRM—4旋转钻机，其工艺原理是采用重锤导向，减压钻进，由正反两种不同的泥浆循环方式排碴。在正循环中，新鲜泥浆自钻杆进入孔底，钻碴随泥浆上浮到孔顶排出。在反循环中，新鲜泥浆自孔顶补入，带钻碴的泥浆，从钻杆中吸出。反循环使用低比重泥浆，可吸出大颗粒钻碴，排碴及时，排量大，钻进孔，但吸程小于10m时不宜使用，应先用正循环开孔至吸程达10m后，再改为反循环。成孔、清孔、放置钢筋笼后，用直升导管法灌注水下混凝土。b、施工工艺（摘自92年部级工法）主要包括施工准备、钻孔桩成孔和灌注水下混凝土三个作业阶段。1、施工准备42 （1）钻孔场地应平整坚实，以承受钻机重量。在旱地上，清除杂物后即可，遇软土需作适当处理；在浅水中，需筑岛；在深水中应搭设钻机平台。三者应配置混凝土运输线和风、水、泥浆管路。（2）制造、埋设（下沉）护筒，其内径应大于钻头15~20cm。砌筑泥浆池、安装拌浆机、空压机和供水塔。（3）泥浆配制：泥浆采用优质粘土由拌浆机拌制，拌好的泥浆储备在泥浆池内，钻孔时由泵送至钻机。2、成孔工艺（1）成孔工艺流程：测量孔位→下沉（埋设）护筒→复测孔位→安装钻机调平钻机底座并对正桩位→钻进→到位后清孔→测量孔深并检查成孔质量→提钻、→钻机移位。（2）减压钻进；为保证钻孔的垂直度减小扩孔率,须采用重锤导向减压钻进。钻头、配重、钻杆总重的一半左右作为钻压，其余由钻架承担，使钻杆始终处于受拉状态，配重应根据不同的地质恰当选取。（3）钻机钻数：BRM系列钻机配有多种档次的转速。一般在粘性土中采用高转速以防糊钻，砂层中采用低转速以防坍孔。（4）泥浆循环量：应尽量采用大排量的泥浆循环，增大孔内泥浆流速，以利有效排除钻渣。（5）埋设或下沉护筒：应控制护筒的位置和斜度，并要求与原状稳定土层牢固接合，保证钻护筒底土壤不坍塌。护筒内的浆面应高出地下水位或施工水位1.5m~2.0m，使孔壁保持一定的侧压达到护壁的目的。护筒为多节时，连接处应电焊密实、严防漏浆。（6）钻探测量：钻进过程中应经常测量孔深，并对照地质柱状图随时调整钻进技术参数。达到设计孔深后及时清孔提钻，清孔时以所换新鲜泥浆达到孔内泥浆含砂量逐渐减少至稳定不沉淀为度。（7）钻孔深度与气室：当采用反循环时需配空压机和气室，一个气室的最大吸程为55m，当吸程小于50m时，仅在钻杆底部设置气室，超过50m时，需在钻杆中部加设气室。（8）成孔质量检查：成孔后应对孔径、钻深、孔深、孔底沉渣厚度、孔斜等逐项检查并记入钻孔记录和检查证中。3、混凝土灌注成桩工艺42 （1）混凝土灌注工艺流程：复测孔深放置钢筋笼搭设水下混凝土封孔平台放置水封导管砍球灌注水封混凝土边灌注水封混凝土边拆除导管至灌注完毕凿除桩头浮浆、保持混凝土至设计标高。（2）安置钢筋笼：两节钢筋笼间应顺直连接，不得有突弯。（3）依据也深放置不封导管，水封前应复测孔深，当沉淀厚度超过规定时应再次清孔。达标后，经质检人员签发检查证方可灌注水封混凝土。（4）水封混凝土：水封前，将隔水球放置在导管口上，首批混凝土将导管内水排出实现水封。首批混凝土量应使导管埋入混凝土的深度不少于0.8m，水封全过程中拆除导管时应保证导管底埋入混凝土的深度保持至0.8～3m之间，严禁中途将导管提出混凝土面。（5）水封混凝土应连续灌注，中途不得停顿，每小时灌高应大于8m。混凝土的坍落度采用18～22m，初凝时间不小于16小时。（6）水封前应对混凝土工厂、运输机具和导管进行检查、维修、保养和试压，确保正常运转。（7）水封时应根据清孔情况适当多灌注一些混凝土使之高于设计桩顶0.5～1.0m，使凿除桩顶浮渣、浮浆和松弱层后，设计桩顶以下全部混凝土的质量能够得到保证。（8）水封过程中，由专人将水封混凝土的数量、每次灌注的时间、拆除导管的长度、导管埋入混凝土的深度等情况列入水封记录。（9）成桩后须对桩进行声测检查，并记入质检记录。c、主要机具设备（1）BRM-4钻机。（2）空气压缩机：12～43m3/min，供反循环气举用。（3）混凝土拌合机：由2～4台800L（或相应容量）的拌合机组成混凝土工厂。（4）混凝土运输：岸上采用泵送，水上采用船运，水上桅杆浮吊进行垂直运输。（5）4～8m3水封混凝土储存斗、水封导管及配套导管漏斗。（6）200KW电源。2、陆地钻孔桩施工按常规陆地钻孔桩施工42 （三）3-4#墩单壁钢套箱围堰施工3-4#墩基础施工方案比选3#墩基础的钻孔桩桩完成以后，要灌注承台混凝土。根据设计要求，承台结构设在河床以上，低水位时不露出水面，因此承台施工需采用防水围堰，在围堰内完成承台和墩身的施工，使用围堰的工期较长。在灌注承台混凝土的过程中，围堰内外水头差达12米左右。根据上述主要荷载进行分析，认为钢套箱围堰较能满足围堰内外水位变化及施工荷载的要求。另外，3-4#墩承台，从围堰平面形状比较，圆形钢套箱围堰比方形钢套箱围堰受力条件好。圆形钢套箱在静水压力作用下只产生轴向力，内部可不设支撑，可为承台、墩身施工提供较大的空间。采用圆形钢套箱围堰较矩形钢套箱围堰更为经济。单壁钢套箱内径为10.3m，外径11.7m，套箱总高11.5m，套箱总重57.3吨，封底混凝土厚2m。钢套箱由单壁钢板、水平桁架、竖向桁架、加劲肋组成。其结构如图（五）所示。二、钢套箱设计参数1、施工水位：+125.0m2、承台底标高:+117.0m（3#），+116.5（4#）3、河床标高:+116.735m（3#），+114.65m（4#）4、地质：卵石、基岩5、封底砼厚：2.0m三、钢套箱施工方法（一）、钢套箱制造：钢套箱外径11.7m，内径10.3m，将钢套箱分成8个单元,每节单元都在工厂胎具上加工成型后运至施工现场,在浮运船上做工作平台及安装胎具，在胎具上划分各单元的位置，将各单元按胎具上的分划位置就位，调整各单元的位置使之归圆。（二）、钢套箱的拼装：分单元加工的钢套箱利用汽车运到工地临时码头，利用浮吊在浮运船上进行拼装。（三）、钢套箱浮运就位：利用机动舟推动浮运船，将其就位于3#（4#）墩位，用浮运船平台上的龙门将拼装成型的11.5米高57.342 吨钢套箱两点吊起，拆除平台及胎具，下放钢套箱使其精确就位下沉至整平后的河床。（四）、封底混凝土灌注钢套箱沉至设计标高，安装钢护筒导向架及钢护筒后，浇筑水下封底混凝土。封底厚度为2米。1、水下封底混凝土施工采用垂直导管法，导管内径300mm。2、导管根据钢护筒的位置布置。要求混凝土能流到每一角落，不致因为钢护筒的阻碍而出现死角。导管的有效半径，应控制在3.0-4.5m之间。3、大面积水下混凝土灌注时质量不易保证，离散性较大，利用系数采用0.85。四、钢套箱施工工艺流程图钢套箱单元出厂验收↓钢套箱运输↓钢套箱拼装↓钢套箱浮运就位←基础河床整平↓钢套箱下沉↓钢护筒导向架↓钢护筒就位↓浇注封底混凝土2.0m↓42 封底砼强度达到80%↓设置钻孔平台↓安装钻机及泥浆池↓钻孔桩施工↓钢套箱内抽水↓承台及墩身施工第四章施工总体部署一、施工组织机构（一）施工组织机构框图针对本合同的工程规模及工程特点，本着有利于施工组织管理的原则，实行项目法管理，组建中铁十二局三明大桥项目部，组成矩阵式施工管理体系，实行项目指挥负责制，全面履行合同，施工组织机构详见图4-1-1。项目部配员30人，设项目指挥长、副指挥长、总工程师、总会计师各1人，设职能科室5个，具体负责施工管理各种职能工作。（二）机构配置原则1、职责分明：建立项目指挥负责制，实行以项目指挥长为核心，明确分工，责任到人，层层包保的管理体系。即把整个工程项目的工作目标值化整为零，分解到位，一级包一级，一级保一级，最终确保整体目标的圆满实现。2、素质高强：项目部管理人员，尤其是领导决策者，必须具有高度的工作责任心，较强的组织管理能力，较高的专业技术水平和丰富的施工实践经验，懂技术、讲科学、善管理，能胜任各自分管的管理组织工作。3、精干高效：以技术为龙头，以计划为先行，以管理为主线，以施工现场为对象，组建职能完善、体系健全、精干高效的管理班子，实行雷厉风行、快速动作的领导集体，满足施工现场实际需要，保证各项保障工作正常运转。42 二、施工队伍配备根据本工程实物工程量及进度安排，结合公路工程预算定额和我公司企业定额水平，经分析测算，本工程劳动力27246工天，各类工程所需劳动力工天数量及材料、机械台班数量详见附表一、二、三。施工高峰期拟投入施工人员425人，组建4个施工队，其中桩基础施工队2个，综合施工队1个，各队人员数量及任务划分情况见表4-2-1，根据各工程特点，对进场人员实行动态管理，弹性编制，按照平行、流水、交叉作业法科学组织施工，合理使用劳动力资源。三、主要测量及试验仪器设备投入到本工程测量仪器见表4-3-1，试验仪器见表4-3-2。中铁十二局集团三明大桥项目部指挥长指挥长助理副指挥长总工程师总会计师综合办公室物资设备科质量安全科计划财务科施工技术科梁部施工队测量队试验室桩基施工一队综合施工队桩基施工二队42 图4-1-1施工组织机构图施工队任务划分表表4-2-1序号施工队名称人数施工任务划分1桩基施工一队803#～4#墩基础施工2桩基施工二队60陆地基础施工3梁部施工队100梁部施工4综合施工队120墩、台、承台砼灌注施工测量仪器设备表表4-3-1序号仪器设备名称规格型号单位数量1全站式测量仪SCKKASETZC台12光电测距仪DM504台13经纬仪蔡氏010台84自动调平水准仪020A台4试验仪器设备表4-3-2序号仪器设备名称规格型号单位数量1万能材料试验机WE-100台12压力试验机NYL-600台13回弹仪740HT-26台14水泥稠度测定机维卡型台15水灰比测定仪HKY-1台26砼维勃稠度仪HPS-1台17水泥砼振动台JZT-85A台18摇筛机DBL-1台19砂样分析筛0.16～10套110压碎指标测定仪台111碎石针片状规准仪3kg台112比表面积测定仪DBT127台113坍落度筒36cm个514混凝土试模组2042 15砂浆试模组5第五章施工准备工作计划一、施工动员开工之前，我们将利用三天时间进行施工前分层动员，首先由公司项目指挥长召集各科、室和施工队长用一天时间进行管理层的施工动员；其次由各科室和施工队长用二天时间对其管辖范围内的管理人员，施工作业队、班组长，专业施工人员进行施工动员。动员工作的主要内容：①介绍三明大桥工程基本情况和建设意义；②讲述本合同段工程概况和工程施工特点，施工方法及注意事项；③强化对工期、质量、安全、环保和成本意识的教育；④明确三明大桥整体创优规划及本合同段的创优目标、体系和措施。经过以上逐级动员工作，做到：①施工动员普及率达95%以上；②全体人员了解工程基本情况，清楚施工特点及注意事项，明确施工方法及创优目标，做到心中有数；③提高思想认识，强化质量意识，振奋精神，以饱满的热情、高昂的士气上场，做到高起点、高标准、高质量，以实际行动按期、优质、安全地完成施工任务。二、人员、物资、设备上场人员及物资设备上场，总原则是根据工程施工进度需要和建设单位、监理工程师要求，分期分批进入现场，并根据情况变化，随时调整加强。42 第一批施工人员约150人和部分先期应急使用的机械设备，施工队伍和机械设备主要从浙江、福建、上海等邻近省、市各工点调入。首批机械设备主要有载重自卸汽车、发电机、工程指挥车及测试仪器。进场后主要工作：施工技术交底、施工复测布网、修筑便道、便桥、施工栈桥、清理场地、接通水电、修建临时房屋，理顺地方关系，办理有关证件手续，征求建设单位意见及向监理工程师进行咨询等。第二批施工人员、设备在开工各项准备工作基本就续后进入现场，人员约100人以及先期开工配备的机械设备，确保按期开工，并尽快形成规模施工能力。主要工作：备足配件、进行机械检试，设立各种施工作业标志，为主体工程开工做好一切准备。第三批施工人员和设备在工程全面展开前进入施工现场。三、技术准备第一批施工人员进驻现场后即开始进行技术准备工作。技术准备工作分内业技术准备、和外业技术准备。内业技术准备主要包括：①认真阅读、审核施工图纸，编写审核报告，熟悉施工规范和质量评定标准；②进行临时工程设计；③编制实施性施工组织设计及质量计划；④编写各种施工工艺标准、保证措施及关键工序作业指导书；⑤结合工程施工特点，编写技术管理办法和实施细则；⑥备齐必要的参考资料；⑦对施工人员进行上岗前的技术培训，全体管理层和作业层人员实行挂牌上岗。外业技术准备工作主要包括：①现场详细调查与地质水文踏勘；②与设计单位办理现场桩橛交接手续，进行复测与护桩；我单位对设计院所交桩位复测结果见附图九，施工控制测量方案见附图十；③各种工程材料料源的调查与合格性测试分析，并编写实验报告；④各种仪器设备的测试计量和检验，并办理计量合格证书，进行状态标识；⑤施工作业层中所涉及的各种外部技术数据收集，如既有桥涵的通行荷载大小、允许通行时间、运河航运通行能力以及外购砂石料的供货能力等。技术准备按时间分为前、中、后三个阶段，前期做好基础准备工作，中期搞好强化管理工作，后期抓好完善配套工作。技术准备工作坚持做到：准备项目齐全，执行标准正确，内容完善齐备，超前计划布局，及时指导交底，重在检查落实。四、工地清理施工人员进驻现场后立即开始场地清理工作，严格按照图纸所示及现场实际情况清理工地征地界范围内阻碍施工的各种构造物、障碍物以及树杆、丛木和其42 它植物，按照建设单位和监理工程师意图积极主动地进行征地拆迁，为临时和主要工程施工创造条件。清理场地范围为施工需要的最小使用范围，尽量少占或不占耕地和水田，同时处理好与当地政府和村民的关系。五、临时工程及场地平面布置（一）临时设施建设1、施工道路、水上施工平台①施工道路在际口岸沿河大堤侧。利用原有道路填筑一条施工便道到桥位。2、施工材料运输本合同段的各类材料主要采用陆运至施工现场，碎石及砂采用水上运输。3、电力供应250KVA变压器做施工电源，同时配置1台200KW发电机备用。4、通讯联络项目部、施工队、监理部共安装程控电话4部，传真机1部，同时配移动电话3部，对讲机5对，以保证内外单位及施工现场互相联系。5、生产、生活用房临时房屋修建原则：就地取材、节约用地、合理布局、减少干扰、方便施工。生活用房共2360m2，其中自建900m2，租用1260m2，生产用房800m2，房屋结构采用空心砖砌墙、石棉瓦盖顶和活动房两种。6、监理工程师驻地办公室拟为监理工程师提供的办公及生活用房包括办公室、宿舍、监理工程师试验室等，使用面积200m2。配齐各种办公及生活设施，提供相应的服务工作人员，尽力创造优越的工作及休息条件。7、工地试验室项目部设工地试验室，面积120m2。配备满足本项目施工需要的试验仪器设备。试验仪器设备详见第四章表4-3-2。8、生产、生活用水生产用水取用江水，生活用水由自来水厂取用。9、工地防火、防洪安全设施42 本合同段拟成立工地防火、防洪等安全领导小组，施工现场配齐必要的人员和工器具，随时注意检查工地范围内的不安全因素，将各类事故隐患消灭在萌芽状态。用电量大的工地及材料库配置足够数量的灭火器。汛期来临前，与当地气象部门联系，提前设防，避免洪水对工程造成损失。10、临时用地本合同段共需临时用地8亩，考虑在满足大堤交通的前提下，租用约3m宽大堤路面，长约200m，用于堆放材料，其余用地征用台后雅桥村农田。临时工程数量详见表5-5-1。临时工程数量表表5-5-1序号项目单位数量备注1新建便道m3002新建便道便桥m/座12/13生产房屋m28004生活房屋m223605变压器台1250KVA6高压电力线Km4.010KV7低压电力线Km58程控电话部49传真机部110移动电话部511对讲机对2012临时码头座132×16m13给水管道M1000Φ150mm14临时用地亩8（二）、施工总平面布置1、施工总平面布置原则⑴施工现场平面布置以节省投资、节约用地、节省劳力、因地制宜、就地取材，方便施工，尽量利用既有设施和当地资源为总原则。⑵施工便道的修建应充分利用既有道路拓宽改建，减少新建数量，避免迂回绕行，尽量靠近线路，减少支线长度。⑶工地变电所距离主要用电区不宜过远，其有效供电半径为400～500m。⑷各种临时设施的建设应按照设计标准执行，注重质量，保证其使用寿命。42 2、施工总平面布置图施工总平面布置详见附图十二。第六章机械设备配置为加快施工进度，尽量在今年汛期前完成管桩的施工，我们根据水文情况和器材特点，配备了一套易于运输的舟桥器材拼组的水上浮船进行水区作业，尽量发挥设备优势，按期完成管桩的施工任务。详见机械设备表6-1。主要工程机械设备表表6-1序号机械名称规格型号功率或容量单位数量备注1水上浮吊15t台12机动舟300马力艘13运输船100t艘24套箱浮运船艘15锚锭设备套166拌合船艘27砼输送泵HB-50台28空压机12m3台29抽水机台810推土机T200200马力台111装载机ZL402.0m3台212自卸汽车东风5t台813吊车20t台214砼拌合站HZ2525m3/h座215发电机75JF75KW台116发电机90～120KW台217电焊机BX1-315F-225KVA台842 18对焊机UN1-100100KVA台219切筋机GJ40-1Φ6-40mm台220弯曲机WJ-40Φ6-40mm台221拖车20t台122插入式振捣器HZ-50台1542 第七章施工进度计划一、工期安排原则（一）以设计图纸提供的工程数量和我单位计划投入的生产要素为依据，以合同工期为前提，运用网络计划技术，统筹兼顾，合理安排工期。（二）在保证工程质量，施工安全的基础上，优化资源配置，充分挖掘人员和机械设备潜力，在如期完工的前提下，力求创造更大的经济效益。（三）以组织流水施工、均衡生产为基本方法。由于本地区降水频繁且雨季时间长，且施工作业多为水上作业，受气象、水文等诸多因素制约，为此必须抓紧枯水季节的施工，充分运用资源优势，采用流水、均衡、交叉作业方法组织施工，超前运作。二、总工期本合同段开工时间定为1999年12月8日,完工时间2001年6月31日。三、分项工程进度安排如上所述本工程施工受雨季影响较大，因此我们将抓紧枯水季节完成水中基础部分工程的施工，分项工程进度安排如下：（一）施工准备：1999年元月20日至1999年3月7日。（二）桩基工程第八章各项保证措施一、质量及创优保证措施（一）创优规划：1、质量方针：满足顾客要求为宗旨，实现质量承诺为准则，领先行业标准为目标。2、创优规划（1）质量目标：国优。（2）原材料合格率100%。（3）砂浆、砼试件强度合格率100%。（4）分项工程一次检查合格率100%，优良率90%以上。42 （5）单位工程全优。（二）保证体系1、建立全员、全过程、全方位的质量保证体系推行全面质量管理是质量保证措施的主要手段，我们将广泛开展群众性QC小组活动，从原材料的验收到各道工序的施工生产、竣工验收，建立全员、全过程、全方位的质量保证体系。质量保证体系见图8-1-1。2、健全质量保证组织机构质量检验组织机构见图8-1-2。3、完善检查程序如图8-1-3所示，如自检不合格，坚决返工重做再检。4、配齐完备的质检仪器设备工程试验和测量是对工程质量检测的主要控制手段，根据本标段的工程特点和工程规模，投入足够数量的高精度的质检仪器设备。（三）保证措施我们将严格按照ISO9002-1994国际质量标准，认真执行《程序文件》来保证工程质量目标的实现。1、认真编制质量计划，制定切实可行的保证措施。计划中要明确创优规划目标及分项、分部、单位工程质量指标以及进入质量保证体系内各级人员的质量职责；明确技术文件和资料、物资采购的控制措施，产品的标识及可追溯性的42 检查工程师查工程师项目指挥决策层总工程师计划财务科施工技术科质量安全科控制层物资设备科调度中心综合办公室测量队质检人员试验室基层作业作业层图8-1-2质量检验组织机构框图质检工程师检查记录、质量评定下一工序互检施工班组自检、交接检质检工程师检查下一工序签认签认监理工程师检查图8-1-3质量检查程序图42 实现。制订机械设备的配备及管理措施，检验、试验、测量设备的控制手段和质量记录管理措施，工程交付后的服务承诺等，质量计划必须在业主批准开工之前编制完成，编制的质量计划未经处总工程师或公司项目总工程师批准的一律不准实施。2、加强对技术文件和资料管理，防止使用错误设计文件和过期规范，所有施工图纸包括复印件必须经项目总工复核确认后方可使用。3、加强材料采购控制。工程开工后，物资部门要认真调查主要材料供应商的质量信誉、生产能力、产品检验测试能力及产品认证等证件，填写供应商资格审查表，由项目施工部门审查，交项目总工批准后方可注册登记，建立合格分供方名册，没有进入名册的供应商不得采购其任何材料。4、加强对原材料及施工过程中的标识，确保工程的各个部位实现永久可追溯性。物资部门采购材料到工地后，先将采购资料和样本提交试验室抽样检验，并依据检验结果对产品进行状态标识（已检合格、已检待定、未检、不合格），防止现场施工人员使用不合格材料。5、加强施工过程控制。过程控制的范围为从办理交接桩手续至工程竣工全过程。工程开工前，项目总工程师要组织工程技术人员随设计单位进行现场交接桩，办理严格的交接桩手续，对设计院的技术交底要记录在档，同时要组织技术干部认真复核图纸，对发现的问题要及时办理变更手续，图纸更改由项目总工依据业主或设计单位的书面更改指令进行更改。不合格产品的控制及处理措施，材料搬运、储存、堆放的管理措施，要依据业主或设计单位的书面更改指令进行更改，其他任何人无权更改，使施工建立在严密准确的基础之上。为确保关键工序质量，项目部还要编制关键工序作业指导书发放至有关人员及施工队以便操作。工序检验按保证体系检查程序图8-1-3进行。6、加强对检验、测量和试验设备的控制。使用的检验、测量和试验设备，不论新旧必须经当地计量中心鉴定合格，且具有鉴定标识，未经鉴定的仪器设备一律不得使用，以保证质量控制仪器的准确性。42 7、加强对不合格产品的控制。产品若发现不合格，项目质检工程师要立即对不合格产品进行标识或隔离，写出书面报告，报上级主管部门。一般不合格品由项目总工组织评审，提出处理意见报业主、监理同意后执行。严重不合格产品，由项目总工组织有关技术人员评审，提出处理意见报业主、监理同意后执行。总的原则是“三不放过”，即原因不明不放过，责任者和单位人员没有受到教育和处罚不放过，无防范措施不放过。8、不定期以“内部质量体系审核”的方式督查项目对上述措施的落实，并根据落实情况开出“严重不合格、轻微不合格、观察项”，若出现一个严重不合格项，项目总工就地免职，出现二个严重不合格项，项目长停职检查。9、加强回访，建立健全与业主、监理、设计四位一体的创优机制。将定期向业主及监理发放“质量意见征询卡”，反馈信息，有效地抓好创优规划的落实。10、全面实行样板制。二、工期保证措施（一）加强组织，强化项目管理严格按照项目法组织施工，组织懂管理、懂业务、善经营的领导及人员进场，组成精干高效的项目经理部，在现场行使指挥职能，对业主负责，信守合同，服从监理，指导施工，确保施工任务能如期完工。（二）选好队伍，配齐设备在集团公司范围内选派有类似工程施工经验的队伍上场施工，并配备成套的水上施工设备，以良好的运行状态投入到有序的施工生产中。（三）抓紧枯水季节的施工枯水季节水位低，对施工影响干扰程度小，施工时一定要抓住这一有利时节，从人力、物力、财力各方面优先保证。做到枯水季节多安排，冬雨季节灵活安排。（四）加强设备管理，发挥机械化优势施工中切实做到加强机械设备的检修和维修工作，配齐足够的维修人员，备足常用件、易损件，搞好总体的机械调配，充分发挥机械化施工的优势，减少工人劳动强度，加快施工进度。（五）加强施工动态管理，实现均衡生产，正常施工施工过程中，对劳动力及设备资源实行动态管理，优化组合。根据项目全过程的网络计划，编制分阶段的网络计划，逐步、逐项落实。根据现场不断变化的实际情况，及时调整施工部署，优化配置，经济高效地做出最佳选择，使整个施工过程能在网络计划的控制下走向“42 均衡生产，正常施工”的良性轨道。（六）保障材料供应对施工所需工程材料做到有组织、有计划地进行采购和供应，并有一定数量的储备，保证施工用料。（七）争取地方政府支持，搞好与当地群众关系发扬铁道兵“军民一家”的优良传统和作风，尊重地方民俗、民情，加强与地方政府和人民群众的联系，争取他们的支持，为工程施工创造一个良好的外部环境。三、安全保证措施（一）设置安全管理组织机构并制定安全目标1、安全管理组织机构见图8-3-1指挥长常务副指挥长安全管理小组指挥部安质处施工队专职安全员图8-3-1安全管理组织机构图2、安全目标：杜绝因工亡人事故，年重伤率控制在0.04‰以内,严防高空坠落、溺水、火灾和交通等各类事故发生。（二）建立健全安全组织保证体系见图8-3-2。（三）建立健全安全生产规章制度，把安全生产作为一项重要管理工作来抓。制定各种安全措施，使安全生产深入人心，把安全生产贯穿到整个全过程。42 （四）职工进行安全生产和安全知识教育，牢固树立法制观念和安全第一的思想。认真学习《铁路施工技术安全规则》中的各项决定，对操作人员进行技术培训，经考试取得合格证后才能上岗操作。（五）做好施工安全技术交底，狠抓事故苗头，把安全事故消灭在萌芽之中。（六）加强对机械设备、运输车辆和电器的管理。作到一丝不苟地按操作规程（七）工程开工前，与当地政府、水利、港监等部门协商，根据工程范围划定施工水域，设立水上标志和航行标志，以保证过往船只的航行安全和水中墩结构的安全和施工船舶的安全。对施工期间的大堤占用堤防保护等达成协议，形成共识。（八）加强施工安全薄弱环节的检查，如施工栈桥、钢套箱的下沉、潜水工水下作业等。（九）实行安全生产包保责任制。该制度是项目部与工程队、工班之间在安全生产方面的一项以合同形式相互制约的手段，它对预防事故的发生起到一定作用，双方必须做到以下几点：1、工人要互相监督，按安全操作规程进行操作；2、要互相督促穿戴劳保防护用品，如安全帽、安全带、救生衣等；3、发现隐患要互相提醒，采取防范措施；4、要互相监督周围施工场所是否有不安全因素，做到不伤害自己和对方。5、要互相检查设备和工具是否符合安全要求。（十）制定切实可行的防洪、防台风、消防措施，确保施工人员、器材和工程安全。健全通讯系统，选择有经验的人员组成抢险队，配置抢险器材，随时应急处理突出事件。（十一）建立安全工作制度，做到班组每日、队每周、项目部每月进行一次检查，使警钟常鸣，常抓不懈。（十二）学习、推广安全生产先进经验，做好安全工作，确保施工顺利进行。四、技术保证措施42 科学技术是第一生产力，没有雄厚的技术实力，就不能胜任艰巨的工作。为建好工程，我们将利用人力优势，充分发挥技术专长，实行规范化、程序化、标准化施工作业，采用先进的技术管理手段，开展优质样板、典型示范工作面等竞赛活动，为创省部优质工程奠定坚实的基础。（一）健全技术管理机构建立以项目总工程师为核心的、系统的技术管理网络体系，实行技术人员岗位承包责任制，逐级责任到人，一级抓一级，一级保一级，争创优质工程。（二）推行现代化技术管理推行现代化技术管理，运用统筹法网络技术编制实施性施工组织设计，在保证工期的前提下，搞好资源优化，努力降低成本，并严格按照网络计划组织实施，使整个工程随时处于受控状态，做到环环相扣，忙而有序，均衡生产，提高施工进度。（三）完善施工技术管理措施制定技术管理制度。根据部、公司技术管理办法和业主有关技术管理的规定和要求，结合本工程的实际情况，制定一整套切实可行的技术管理措施，使施工技术管理走向标准化、规范化，并着重把好以下六关。1、把好图纸审核关。施工前项目总工组织专业技术干部认真核对设计文件和资料，切实领会设计意图，对施工区域内的水文、地质、气象认真进行调查，详尽周密地编制实施性《施工组织设计》。2、把好技术交底关。技术干部除对每项工程下发技术交底、作业指导书外，工前还要进行技术授课培训，从材料使用、加工、各工序的质量标准、注意事项都要进行详细讲解，使每一个参加施工的人员，对图纸的设计要求、《规范》标准、操作要领做到心中有数，避免作业中的盲目性和随意性。3、把好测量放样关。及时对中线、方向控制桩、水准基点进行复测。施工测量放样要严格符合有关规定要求，做好记录，保留原始数据，并经技术干部复核签字，按规定分类存档。施工放样所用的控制点，临时水准点，应不定期联测，确保中线、水平、标高不出错。4、把好材料试验关。严格按照现行“试验规程”认真做好材料的试验和各种配合比的设计选择工作。不合格材料坚决不用于工程。切实把好试验关。做到：材料有试验，试验有报告，配料有选择，检查有试件，施工有控制，资料有分析。42 5、把好隐蔽工程检查签证关。凡是隐蔽工程在自检合格的基础上，必须经监理工程师检查签证后，方可进行下道工序的施工。施工中，及时收集各种资料，分析整理，为进一步施工提供更可靠的技术数据。6、把好砼的浇筑与养护关。在砼浇筑时，按设计的标号、厚度、次序、方向、分层、两侧对称浇筑，保持平衡。砼浇筑要连续进行，如因故中止超过允许间歇时间，则按要求作好连接面的处理。在砼浇筑完毕后12-18h即可开始养护，养护时间为14天，确保砼强度达到设计要求。（四）推广采用新技术、新材料、新工艺推广采用新技术、新材料、新工艺，组织好施工生产，坚持把依靠科学技术和顽强的拚博精神有机地结合起来，通过人的主观能动性，把科学技术转化为生产力。大力采用新技术、新设备、新材料、新工艺，以加快工程进度，降低成本、保证质量，提高综合效益。（五）运用现代化技术装备在本工程的施工中，运用高精度的仪器，采用先进的检测手段，控制施工的每个环节。（六）认真推行规范化施工，建立完整的技术管理体系认真贯彻ISO9000系列标准，建立完善的技术管理体系，按照本《施组》确定的施工程序，精心组织，控制每道工序，狠抓工序衔接，实行施工技术、测量、试验、计量、技术资料全过程的标准化管理，实行定岗、定人、定责，做到技术标准、工作质量标准、管理标准相统一。五、防洪保证措施（一）工程防汛渡汛的措施1、设立气象汛情预测站，负责每天向当地气象局“三防办”等有关部门取得密切联系，获取有关气象、汛情、台风等情报资料，并作出科学的预测、分析，为防洪工作的决策、实施提供充分依据。2、修渠筑坝，浆砌防护，合理布局，消除事故隐患。在建筑物，生产房屋周围修建畅通的排水渠道，将水池及抽水站建在较高位置上。3、安全防汛领导小组，把有经验的人员10～20人组成抢修队，配置必需的抢险器材，警钟常鸣，常抓不懈，随时应急处理突发事件。4、健全通讯系统，保证指挥所与外界之间联络畅通，在事故易发点设专人巡查，发现问题及时上报。5、雨季来临前，对水泥库要进行重点防护，并做好防潮处理。（二）具体防洪目标及防洪措施42 本项目防洪目标主要是预防洪水、暴雨对施工带来的损失，防止洪水、暴雨来临时对人员安全、临时建设及机械设备的破坏。具体防洪措施如下：1、预报有暴雨后，防洪小组立即组织抢险队，对施工人员的住房、办公室以及水泥库进行加固，并对机械设备妥善处理，以能抵抗洪水及暴雨袭击。2、水泥库应建在地势较高处，并在四周做好排水沟，暴雨来临前，及时加固并做好防潮处理。3、暴雨来临时形成的汇积洪水会对施工便道及一些临时设施进行毁灭性破坏，所以在修筑施工便道时，在洪水汇积处按当地最大洪水量建施工便涵，临时设施修好排水设施，以便引流洪水，避免洪水对设施的破坏。4、暴雨来临前，一些小型机械设备调远离沟槽处，以免洪水冲走。六、雨季施工保证措施该地区5月至9月为雨季，雨量集中，针对这一特征，雨季施工应合理安排。1、材料运输高峰期应尽量避开雨季。2、备足防洪设备材料，施工场地做到排水畅通。七、环境保证措施环境保护是我国的一项基本国策，施工中将与当地政府联合协商，控制施工污染，减少污水，粉尘及空气噪音污染，严格控制水土流失，维护生态平衡。（一）建立健全环境保证体系将成立以项目长任组长的环境保护领导小组，配备一定量的环保设施和技术人员，认真学习环保知识，共同搞好环保工作。（二）制定防止、减轻水土流失，大气污染措施1、施工废水，生活污水不得排入水库、农田、耕地、饮用水和灌溉渠道，按有关要求进行废水沉淀处理，施工中结合地形条件设置调节沉淀池，并做好处理。2、水泥采用袋装运输，散装运输时要采取遮盖防护措施，防止粉尘对空气的污染。3、施工作业有时会产生灰尘，因此除作业人员配备必要的劳保用品外，还应随时洒水，将灰尘公害减至最小程度。（三）保护生态环境措施42 1、保护生态环境，尽量保护原有植被。2、在临时住房周围及临时便道植树种草，美化环境。3、施工完工后，恢复植被和草木。4、严禁超范围砍伐。八、文明施工保证措施文明施工是涉及到工程沿线人民群众的切身利益，同时又是企业取信于民、维护企业声誉的大事，一旦在文明施工方面掉以轻心，造成的损失和影响是无法弥补的，我们将严格按照“快速施工、集中施工、文明施工”的十二字方针组织管理、组织施工，具体落实措施：（一）建立创建“文明工地”领导小组，全面开展创建文明工地活动，做到“两通三无五必须”。（二）健全以主管经理领导、文明施工员具体指导、项目现场负责、各分队具体落实的管理网络，增强管理力量。（三）在工程正式开工前邀请工程沿线所涉及的单位以及邻近居民开座谈会，征求对文明施工的意见与建议，取得他们的谅解、理解和支持。（四）加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行上岗教育，讲职业道德、扬行业之风，为此必须努力做到以下几点：1、对进场施工队伍签订文明施工协议书，建立健全岗位责任制，把文明施工责任落实到实处，提高全体施工人员施工素质与责任性。2、按规定挂牌施工，标明工程项目名称、范围、开竣工期限、工地负责人、明确监督电话、接受社会监督。3、采用有效措施解决生产、生活排水，确保施工现场无积水现象。在多雨季节应配备应急的抽水设备与突击人员。4、现场布局合理、材料、物品、机具、土方堆放符合要求。5、组建近15人的文明施工专业小分队对施工现场、环保、疏导交通、护栏的整理及临近通道进行监察，以及排除通道积水及路障，确保平整、畅通、清洁，经常开展适合本工程特点的便民利民活动。6、施工内业资料齐全、整洁、数据可靠，办公室内按要求布置各类图表（牌）、及时反映现场状况及工程进度状况。7、加强夜间的安全保卫工作。设夜间安全保卫工作室，附设夜间巡逻队。九、缺陷责任期内的工程维护42 在维护期内，承包人将留一定人员、物资、机械设备等，组织一个“缺陷责任期工程维护”小分队，制定切实可行的维护方案定期对构造物进行检查，发现问题及时处理，当劳力不足时，可随时雇用当地劳务。十、控制工程造价措施（一）根据本合同段工程规模和特点，组建高效、精干的项目指挥部，直接指挥一线施工，减少非生产人员和管理层次，并保证项目组织形式、管理机制的结构合理和高效运转，降低管理费用支出。（二）运用成熟的施工经验，合理配置生产要素，优化施工方案，编制先进合理的实施性施工组织设计，向技术管理要效益。（三）严格工程质量目标管理，认真贯彻ISO9000标准，做好预控和监控，充分发挥现场QC小组的作用，按照PDCA循环原理组织实施，把紧质量关，消灭质量通病，确保工程一次达标，一次成优，坚决杜绝因质量问题而造成的工程返工浪费，向质量管理要效益。（四）建立目标成本管理责任制，加强定额管理，实行成本一票否决制，把成本分解到每一道工序，向成本管理要效益。（五）积极推广应用“四新”成果，提高工效，降低物耗，保证工程质量，向科学技术要效益。同时，在现场建立“小市场”，物资相互调剂，减少积压；设备充分利用，避免停窝工；资金相互融通，提高使用效率。（六）建立健全安全防范制度，全面推行“易发事故点控制法”，强化施工期间防风、防汛、防火、防爆等措施，确保施工安全，避免不必要的经济损失，向安全管理要效益。（七）加强思想教育，做好宣传鼓动工作，强化经济利益驱动机制，适时开展劳动竞赛，不断提高全员劳动生产率。42 目录第一章编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．01一、编制范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．01二、编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．02第二章工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．02一、工程简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．02二、工程地质、水文、气象．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．03三、当地建材及施工条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．04四、工程特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．04五、主要工程数量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．04第三章施工方案及主要工程施工方法．．．．．．．．．．．．．．．．．．．．．．．．．06一、总体施工方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．06二、主要分项工程的施工方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．06第四章施工总体布署．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19一、施工组织机构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19二、施工队伍配备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19三、主要测量及试验仪器设备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19第五章42 施工准备工作计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20一、施工动员．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22二、人员、物资、设备上场．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22三、技术准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22四、工地清理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23五、临时工程及场地平面布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23第一章机械设备配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24第二章施工进度计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28一、工期安排原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29二、总工期．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29三、分项工程进度安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29第三章各项保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31一、质量及创优保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31二、工期保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35三、安全保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37四、技术保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38五、42 防洪保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40一、冬雨季施工保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41二、环境保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42三、文明施工保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43四、缺陷责任期内的工程维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44五、控制工程造价措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44附图一水上浮吊示意图附图二运输船示意图附图三浮运船示意图42 淮南市朝阳东路延伸段道路排水工程（洛九路-站前路）（K1+760桥梁）桥梁下部结构实施性组织设计太平洋建设集团有限公司2011年07月26日42'
