建筑装饰装修工程施工工艺标准汇编

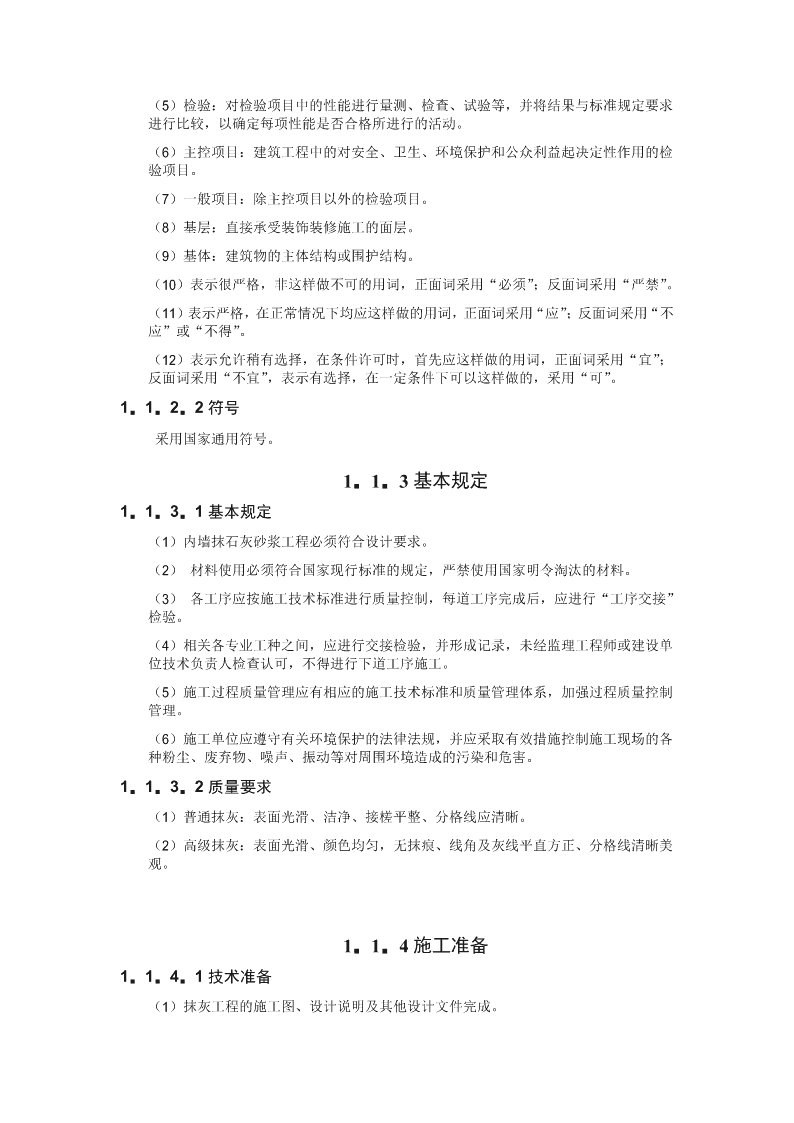

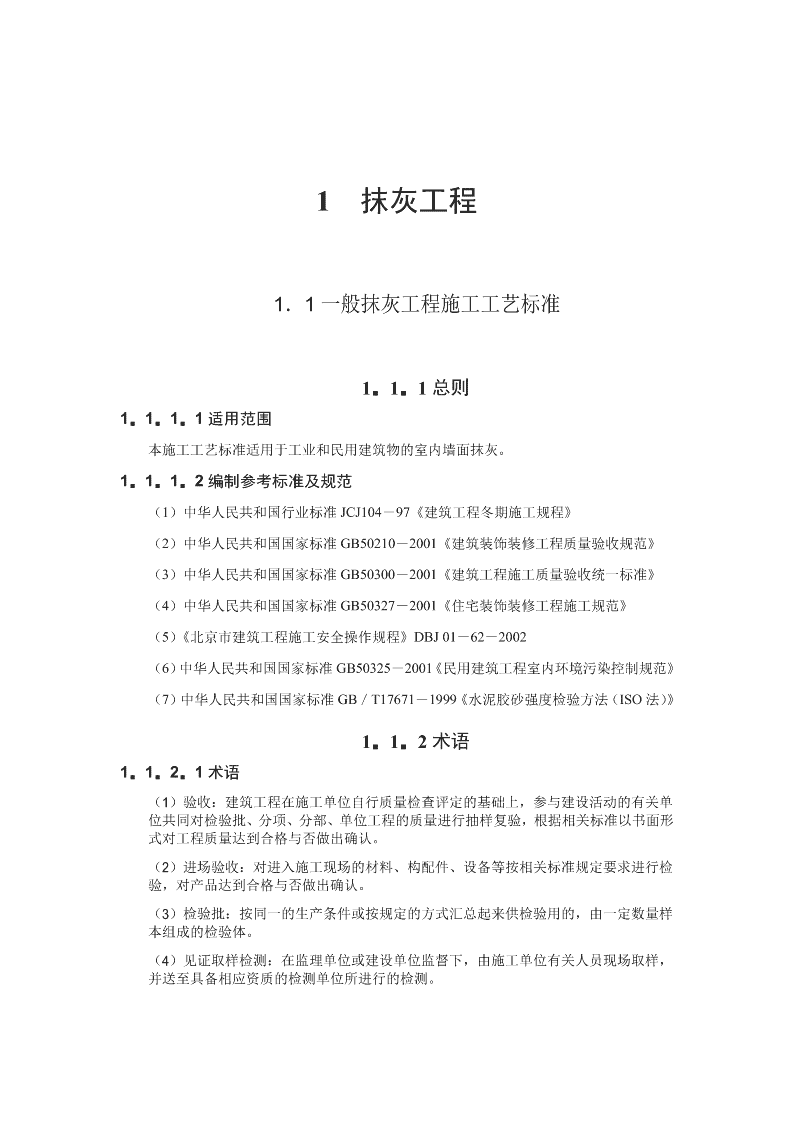

'1抹灰工程1．1一般抹灰工程施工工艺标准1．1．1总则1．1．1．1适用范围本施工工艺标准适用于工业和民用建筑物的室内墙面抹灰。1．1．1．2编制参考标准及规范（1）中华人民共和国行业标准JCJ104－97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327－2001《住宅装饰装修工程施工规范》（5）《北京市建筑工程施工安全操作规程》DBJ01－62－2002（6）中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671－1999《水泥胶砂强度检验方法（ISO法）》1．1．2术语1．1．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。 （5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（11）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（12）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．1．2．2符号采用国家通用符号。1．1．3基本规定1．1．3．1基本规定（1）内墙抹石灰砂浆工程必须符合设计要求。（2）材料使用必须符合国家现行标准的规定，严禁使用国家明令淘汰的材料。（3）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。（4）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。（5）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。（6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．1．3．2质量要求（1）普通抹灰：表面光滑、洁净、接槎平整、分格线应清晰。（2）高级抹灰：表面光滑、颜色均匀，无抹痕、线角及灰线平直方正、分格线清晰美观。1．1．4施工准备1．1．4．1技术准备（1）抹灰工程的施工图、设计说明及其他设计文件完成。 （2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。（3）施工技术交底（作业指导书）已完成。1．1．4．2材料要求（1）水泥宜采用普通水泥或硅酸盐水泥，也可采用矿渣水泥、火山灰水泥、粉煤灰水泥及复合水泥。水泥强度等级宜采用32.5级以上颜色一致、同一批号、同一品种、同一强度等级、同一厂家生产的产品。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂宜采用平均粒径0.35～0.5mm的中砂，在使用前应根据使用要求过筛，筛好后保持洁净。（3）磨细石灰粉其细度过0.125mm的方孔筛，累计筛余量不大于13％，使用前用水浸泡使其充分熟化，熟化时间最少不小于3d。浸泡方法：提前备好大容器，均匀地往容器中撒一层生石灰粉，浇一层水，然后再撤一层，再浇一层水，依次进行，当达到容器的2／3时，将容器内放满水，使之熟化。（4）石灰膏石灰膏与水调和后具有凝固时间快，并在空气中硬化，硬化时体积木收缩的特性。用块状生石灰淋制时，用筛网过滤，贮存在沉淀池中，使其充分熟化。熟化时间常温一般不少于15d，用于罩面灰时不少于30d，使用时石灰膏内不得含有未熟化的颗粒和其他杂质。在沉淀池中的石灰膏要加以保护，防止其干燥、冻结和污染。（5）纸筋采用白纸筋或草纸筋施工时，使用前要用水浸透（时间不少于三周），并将其捣烂成糊状，并要求洁净、细腻。用于罩面时宜用机械碾磨细腻，也可制成纸浆。要求稻草、麦秆应坚韧、干燥、不含杂质，其长度不得大于30mm，稻草、麦秆应经石灰浆浸泡处理。（6）麻刀必须柔韧干燥，不含杂质，行缝长度一般为凹～30mm，用前4～5d敲打松散并用石灰膏调好，也可采用合成纤维。1．1．4．3主要机具麻刀机、砂浆搅拌机、纸筋灰拌合机、窄手推车、铁锹、筛子、水桶（大小）、灰槽、灰勺、刮杠（大2.5m，中1.5m）、靠尺板（2m）、线坠、钢卷尺（标、验）、方尺（标、验）托灰板、铁抹子、木抹子、塑料抹子、八字靠尺、方口尺（标、验*）、阴阳角抹子、长舌铁抹子、金属水平尺（标、验*）、捋、软水管、长毛刷、鸡腿刷、钢丝刷、茅草帚、喷壶、小线、钻子（尖、扁）、粉线袋、铁锤、钳子、钉子、托线板等。标：指检验合格后进行的标识。验：指量具在使用前应进行检验合格。 1．1．4．4作业条件（1）主体结构必须经过相关单位（建筑单位、施工单位、质量监理、设计单位）检验合格。（2）抹灰前应检查门窗框安装位置是否正确，需埋设的接线盒、电箱、管线、管道套管是否固定牢固。连接处缝隙应用l:3水泥砂浆或1:1:6水泥混合砂浆分层嵌塞密实，若缝隙较大时，应在砂浆中掺少量麻刀嵌塞，将其填塞密实，并用塑料帖膜或铁皮将门窗框加以保护。（3）将混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，并刷胶粘性素水泥浆或界面剂。然后用1:3的水泥砂浆分层抹平。脚手眼和废弃的孔洞应堵严，外露钢筋头、铅丝头及木头等要剔除，窗台砖补齐，墙与楼板、梁底等交接处应用斜砖砌严补齐。（4）配电箱（柜）、消火栓（柜）以及卧在墙内的箱（柜）等背面露明部分应加钉钢丝网固定好，涂刷一层胶粘性素水泥浆或界面剂，钢丝网与最小边搭接尺寸不应小于10cm。窗帘盒、通风篦子、吊柜、吊扇等埋件、螺栓位置，标高应准确牢固，且防腐、防锈工作完毕。（5）对抹灰基层表面的油渍、灰尘、污垢等应清除干净，对抹灰墙面结构应提前浇水均匀湿透。（6）抹灰前屋面防水及上一层地面最好已完成，如没完成防水及上一层地面需进行抹灰时，必须有防水措施。（7）抹灰前应熟悉图纸、设计说明及其他设计文件，制定方案，做好样板间，经检验达到要求标准后方可正式施工。（8）抹灰前应先搭好脚手架或准备好高马凳，架子应离开墙面20～25cm，便于操作。1．1．5材料和质量要点1．1．5．1材料关键要求（1）水泥使用前或出厂日期超过三个月必须复验，合格后方可使用。不同品种、不同强度等级的水泥不得混合使用。（2）砂：要求颗粒坚硬，不含有机有害物质，含泥量不大于3％。（3）石灰膏：使用时不得含有未熟化颗粒及其他杂质，质地洁白、细腻。（4）纸筋：要求品质洁净，细腻。（5）麻刀：要求纤维柔韧干燥，不含杂质。（6）进入施工现场的材料应按相关标准规定要求进行检验。1．1．5．2技术关键要求（1）冬期施工现场温度最低不低于5°C。（2）抹灰前基层处理，必须经验收合格，并填写隐蔽工程验收记录。 （3）不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加网时，加强网与各基体的搭接宽度不应小于l00mm，详图1．1．5．2。1．1．5．3质量关键要求抹灰工程质量关键是，粘结牢固，无开裂、空鼓和脱落，施工过程应注意：（1）抹灰基体表面应彻底清理干净，对于表面光滑的基体应进行毛化处理。（2）抹灰前应将基体充分浇水均匀润透，防止基体浇水不透造成抹灰砂浆中的水分很快被基体吸收，造成质量问题。（3）严格各层抹灰厚度，防止一次抹灰过厚，造成千缩率增大，造成空鼓、开裂等质量问题。（4）抹灰砂浆中使用材料应充分水化，防止影响粘结力。1．1．5．4职业健康安全关键要求（1）参加施工人员应坚守岗位，严禁酒后操作，淋制石灰人员要带防护眼镜。（2）机械操作人员必须身体健康，并经专业培训合格，持证上岗，学员不得独立操作。（3）凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业人员不得从事高空作业。1．1．5．5环境关键要求（1）淋制石灰产生的灰渣不得随意消纳。（2）施工用砂要集中封闭或苫盖堆放，筛砂时要避开大风天。（3）施工污水未经处理不得随意排放。1．1．6施工工艺1．1．6．1工艺流程基层清理→浇水湿润、吊垂直、套方、找规矩、抹灰饼→抹水泥踢脚或墙裙→做护角抹水泥窗台→墙面充筋→抹底灰→修补预留孔洞、电箱槽、盒等→抹罩面灰。1．1．6．2操作工艺（1）基层清理1）砖砌体：应清除表面杂物，残留灰浆、舌头灰、尘土等。2）混凝土基体：表面凿毛或在表面洒水润湿后涂刷1:1水泥砂浆（加适量胶粘剂或界面剂）3）加气混凝土基体：应在湿润后边涂刷界面剂，边抹强度不大于M5的水泥混合砂浆。（2）浇水湿润一般在抹灰前一天，用软管或胶皮管或喷壶顺墙自上而下浇水湿润，每天宜浇两次。（3）吊垂直、套方、找规矩、做灰饼 根据设计图纸要求的抹灰质量，根据基层表面平整垂直情况，用一面墙做基准，吊垂直、套方、找规矩，确定抹灰厚度，抹灰厚度不应小于7mm。当墙面凹度较大时应分层衬平。每层厚度不大于7～9mm。操作时应先抹上灰饼，再抹下灰饼。抹灰饼时应根据室内抹灰要求+确定灰饼的正确位置，再用靠尺板找好垂直与平整。灰饼宜用1:3水泥砂浆抹成5cm见方形状。房间面积较大时应先在地上弹出十字中心线，然后按基层面平整度弹出墙角线，随后在距墙阴角100mm处吊垂线并弹出铅垂线，再按地上弹出的墙角线往墙上翻引弹出阴角两面墙上的墙面抹灰层厚度控制线，以此做灰饼，然后根据灰饼充筋。（4）抹水泥踢脚（或墙裙）根据已抹好的灰饼充筋（此筋可以冲的宽一些，8～lOcm为宜，因此筋即为抹踢脚或墙裙的依据，同时也作为墙面抹灰的依据），底层抹1:3水泥砂浆，抹好后用大杠刮平，木抹搓毛，常温第二天用1:2.5水泥砂浆抹面层并压光，抹踢脚或墙裙厚度应符合设计要求，无设计要求时凸出墙面5～7mm为宜。凡凸出抹灰墙面的踢脚或墙裙上口必须保证光洁顺直，踢脚或墙面抹好将靠尺贴在大面与上口平，然后用小抹子将上口抹平压光，凸出墙面的棱角要做成钝角，不得出现毛茬和飞棱。（5）做护角墙、柱间的阳角应在墙、柱面抹灰前用1:2水泥砂浆做护角，其高度自地面以上2m。其做法详见图1．1．6．2，然后将墙、柱的阳角处浇水湿润。第一步在阳角正面立上八字靠尺，靠尺突出阳角侧面，突出厚度与成活抹灰面平。然后在阳角侧面，依靠尺边抹水泥砂浆，并用铁抹子将其抹平，按护角宽度（不小于5cm）将多余的水泥砂浆铲除。第二步待水泥砂浆稍干后，将八字靠尺移至到抹好的护角面上（八字坡向外）。在阳角的正面，依靠尺边抹水泥砂浆，并用铁抹子将其抹平，按护角宽度将多余的水泥砂浆铲除。抹完后去掉八字靠尺，用素水泥浆涂刷护角尖角处，并用捋角器自上而下捋一遍，使形成钝角。图1．1．6．2水泥护角做法示意图（6）抹水泥窗台先将窗台基层清理干净，松动的砖要重新补砌好。砖缝划深，用水润透，然后用1:2:3豆石混凝土铺实，厚度宜大于2.5cm，次日刷胶粘性素水泥一遍，随后抹1:2.5水泥砂浆面层，待表面达到初凝后，浇水养护2～3d，窗台板下口抹灰要平直，没有毛刺。（7）墙面充筋 当灰饼砂浆达到七／诫干时，即可用与抹灰层相同砂浆充筋，充筋根数应根据房间的宽度和高度确定，一般标筋宽度为5cm。两筋间距不大于1.5m。当墙面高度小于3.5m时宜做立筋。大于3.5m时宜做横筋，做横向冲筋时做灰饼的间距不宜大于2m。（8）抹底灰一般情况下充筋完成2h左右可开始抹底灰为宜，抹前应先抹一层薄灰，要求将基体抹严，抹时用力压实使砂浆挤人细小缝隙内，接着分层装档、抹与充筋平，用木杠刮找平整，用木抹子搓毛。然后全面检查底子灰是否平整，阴阳角是否方直、整洁，管道后与阴角交接处、墙顶板交接处是否光滑平整、顺直，并用托线板检查墙面垂直与平整情况。散热器后边的墙面抹灰，应在散热器安装前进行，抹灰面接槎应平顺，地面踢脚板或墙裙，管道背后应及时清理干净，做到活完底清。（9）修抹预留孔洞、配电箱、槽、盒当底灰抹平后，要随即由专人把预留孔洞、配电箱、槽、盒周边5cm宽的石灰砂刮掉，并清除干净，用大毛刷沾水沿周边刷水湿润，然后用1:1:4水泥混合砂浆，把洞口、箱、槽、盒周边压抹平整、光滑。（10）抹罩面灰应在底灰六七成千时开始抹罩面灰（抹时如底灰过干应浇水湿润），罩面灰两遍成活，厚度约2mm，操作时最好两人同时配合进行，一人先刮一遍薄灰，另一人随即抹平。依先上后下的顺序进行，然后赶实压光，压时要掌握火候，既不要出现水纹，也不可压活，压好后随即用毛刷蘸水将罩面灰污染处清理干净。施工时整面墙不宜甩破活，如遇有预留施工洞时，可甩下整面墙待为宜。1．1．7质量标准1．1．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。检验要求：抹灰前基层必须经过检查验收，并填写隐蔽验收记录。检查方法：检查施工记录。（2）一般抹灰材料的品种和性能应符合设计要求。水泥凝结时间和安定性应合格。砂浆的配合比应符合设计要求。检验要求：材料复验要由监理或相关单位负责见证取样，并签字认可。配制砂浆时应使用相应的量器，不得估配或采用经验配制。对配制使用的量器使用前应进行检查标识，并进行定期检查，做好记录。检查方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰层与基层之间的各抹灰层之间必须粘结牢固，抹灰层无脱层、空鼓，面层应无爆灰和裂缝。检验要求：操作时严格按规范和工艺标准操作。检查方法：观察，用小锤轻击检查，检查施工记录。1．1．7．2一般项目（1）一般抹灰工程的表面质量应符合下列规定：1）普通抹灰表面应光滑、洁净，接槎平整，分格缝应清晰。 2）高级抹灰表面应光滑、洁净，颜色均匀、无抹纹，分格缝和灰线应清晰美观。检验要求：抹灰等级应符合设计要求。检查方法：观察，手摸检查。（2）护角、孔洞、槽、盒周围的抹灰应整齐、光滑，管道后面抹灰表面平整。检验要求：组织专人负责孔洞、槽、盒周围、管道背后抹灰工作、抹完后应由质检部门检验，并填写工程验收记录。检查方法：观察。（3）抹灰总厚度应符合设计要求，水泥砂浆不得抹在石灰砍浆上，罩面石膏灰不得抹在水泥砂浆层上。检验要求：施工时要严格按施工工艺要求操作。检查方法：检查施工记录。（4）一般抹灰工程质量的允许偏差和检验方法应符合表1．1．7．2的规定。一般抹灰的允许偏差和检验方法表1。1．7．2项次项目允许偏差（mm）检验方法普通高级1立面垂直度32用2m垂直检测尺检查2表面平整度32用2m靠尺和塞尺检查3阴阳角方正32用直角检测尺检测4分隔条（缝）直线度32拉5m线，不足5m拉通线，用钢直尺检查5墙裙、勒脚上口直线32拉5m线，不足5m拉通线，用钢直尺检查1．1．8成品保护（1）抹灰前必须将门、窗口与墙间的缝隙按工艺要求将其嵌塞密实，对木制门、窗口应采用铁皮、木板或木架进行保护，对塑钢或金属门、窗口应采用贴膜保护。（2）抹灰完成后应对墙面及门、窗口加以清洁保护，门、窗口原有保护层如有损坏的应及时修补确保完整直至竣工交验。（3）在施工过程中，搬运材料、机具以及使用小手推车时，要特别小心，防止碰、撞、磕划墙面、门、窗口等。后期施工操作人员严禁蹬踩门、窗口、窗台，以防损坏棱角。（4）抹灰时墙上的预埋件、线槽、盒、通风篦子、预留孔洞应采取保护措施，防止施工时灰浆漏人或堵塞。（5）拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。 （6）当抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和有足够的强度。（7）施工时不得在楼地面上和休息平台上拌合灰浆，对休息平台、地面和楼梯踏步要采取保护措施，以免搬运材料或运输过程中造成损坏。1．1．9安全环保措施1．1．9．1安全措施（1）室内抹灰采用高凳上铺脚手板时，宽度不得少于两块（50cm）脚手板，间距不得大于2m，移动高凳时上面不得站人，作业人员最多不得超过2人。高度超过2m时，应由架子工搭设脚手架。（2）室内施工使用手推车时，拐弯时不得猛拐。（3）作业过程中遇有脚手架与建筑物之间拉接，未经领导同意，严禁拆除。必要时由架子工负责采刚口固措施后，方可拆除。（4）采用井子架、龙门架、外用电梯垂直运输材料时，卸料平台通道的两侧边安全防护必须齐全、牢固，吊盘（笼）内小推车必须加挡车掩，不得向井内探头张望。（5）脚手板不得搭设在门窗、暖气片、洗脸池等承重的物器上。（6）夜间或阴暗作业，应用36V以下安全电压照明。1．1．9．2环保措（1）使用现场搅拌站时，应设置施工污水处理设施。施工污水未经处理不得随意排放，需要向施工区外排放时必须经相关部门批准方可排放。（2）施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。（3）大风天严禁筛制砂料、石灰等材料。（4）砂子、石灰、散装水泥要封闭或苫盖集中存放，不得露天存放。（5）清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采用抛撒运输方式，以防造成粉尘污染。（6）施工现场应设立合格的卫生环保设施，严禁随处大小便。（7）施工现场使用或维修机械时，应有防滴漏油措施，严禁将机油滴漏于地表，造成土壤污染。清修机械时，废弃的棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理。1．1．10质量记录1．1．10．1质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录。进厂材料复验记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录 （6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。1．1．10．2附加说明（1）按照国家新颁布标准“验评分离，强化验收，完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300--2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．2室外水泥砂浆抹灰工程施工工艺标准1．2．1总则1．2．1．1适用范围本施工工艺标准适用于工业和民用建筑物的外墙抹水泥砂浆工程。1．2．1．2编制参考标准及规范（1）中华人民共和国行业标准JGJ104--97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210---2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327--2001《住宅装饰装修工程施工规范》（5）《北京市建筑工程施工安全操作规程》DBJ01-62—2002（6）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（ISO法）》1．2．2术语、符号1．2．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。 （2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。（5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（11）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（12）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．2．2．2符号采用国家通用符号。1．2．3基本规定1．2．3．1基本规定（1）设计1）抹灰工程应有施工图、设计说明及其他设计文件。2）相关各单位专业之间应进行交接验收并形成记录。（2）材料1）所有材料进场时应对品种、规格、外观和数量进行验收。材料包装应完好，应有产品合格证书。2）进场后需要进行复验的材料应符合国家规范规定。3）现场配制的砂浆、胶粘剂等，应按设计要求或产品说明书配制。4）不同品种、不同强度等级的水泥不得混合使用。（3）施工1）在施工中严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能，严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。 2）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。3）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。4）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。5）施工完成验收前应将施工现场清理干净。6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．2．3．2质量要求（1）普通抹灰：表面光滑、洁净、接槎平整，分格线应清晰。（2）高级抹灰：表面光滑、颜色均匀，无抹痕、线角及灰线平直方正、分格线清晰美观。1．2．4施工准备1．2．4．1技术准备（1）抹灰工程的施工图、设计说明及其他设计文件完成。（2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。（3）施工组织设计（方案）已完成，经审核批准并已完成交底工作。（4）施工技术交底（作业指导书）已完成。1．2．4．2材料要求（1）水泥宜采用普通水泥或硅酸盐水泥，彩色抹灰宜采用白色硅酸盐水泥。水泥强度等级宜采用32.5级以上颜色一致、同一批号、同一品种、同一强度等级、同一生产厂家的产品。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂宜采用平均粒径0.35～0.5mm的中砂，在使用前应根据使用要求过筛，筛好后保持洁净。（3）磨细石灰粉其细度过0.125mm的方孔筛，累计筛余量不大于13％，使用前用水浸泡使其充分熟化，熟化时间最少不小于3d。浸泡方法：提前备好大容器，均匀地往容器中撒一层生石灰粉，浇一层水，然后再撒一层，再浇一层水，依次进行，当达到容器的2／3时，将容器内放满水，使之熟化。（4）石灰膏用块状生石灰淋制时，用筛网过滤，贮存在沉淀池中，使其充分熟化。使用时石灰膏内不得含有未熟化的颗粒和其他杂质。在沉淀池中的石灰膏要加以保护，防止其干燥、冻结和污染。（5）掺加材料 当使用胶粘剂或外加剂时，必须符合设计及国家规范要求。1．2．4．3主要机具（1）砂浆搅拌机：可根据现场使用情况选择强制式或小型鼓筒混凝土搅拌机等。（2）手推车：室内抹灰时采用窄式卧斗或翻斗式，室外可根据使用情况选择窄式或普通式斗车。手推车宜采用胶胎轮或充气胶胎轮，不宜采用硬质胎轮。（3）施工工具：铁锹、筛子、水桶（大小）、灰槽、灰勺、刮杠（大2.5m，中1.5m）、**靠尺板、线坠、钢卷尺（标、验）、方尺（标、验）托灰板、铁抹子、木抹子、塑料抹**子、八字靠尺、方口尺（标、验）、阴阳角抹子、长舌铁抹子、金属水平尺（标、验）、捋角器、软水管、长毛刷、鸡腿刷、钢丝刷、笤帚、喷壶、小线、钻子（尖、扁）、粉线袋、铁锤、钳子、钉子、托线板等。*标：指检验合格后进行的标识。验：指量具在使用前应进行检验合格。1．2．4．4作业条件（1）主体结构必须经过相关单位（建设单位、施工单位、质量监理、设计单位）检验合格并已验收。（2）抹灰前应检查门窗框安装位置是否正确，需埋设的接线盒、电箱、管线、管道套管是否固定牢固。连接处缝隙应用1:3水泥砂浆或1:1:6水泥混合砂浆分层嵌塞密实，若缝隙较大时，应在砂浆中掺少量麻刀嵌塞，将其填塞密实。（3）将混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，用胶粘性素水泥浆或界面剂涂刷表面。然后用1:3的水泥砂浆分层抹平。脚手眼和废弃的孔洞应堵严，窗台砖补齐，墙与楼板、梁底等交接处应用斜砖砌严补齐。（4）配电箱、消火栓等背后裸露部分应加钉铅丝网固定好，可涂刷一层界面剂，铅丝网与最小边搭接尺寸不应小于l00m。（5）对抹灰基层表面的油渍、灰尘、污垢等清除干净。（6）抹灰前屋面防水最好是提前完成，如没完成防水及上一层地面需进行抹灰时，必须有防水措施。（7）抹灰前应熟悉图纸、设计说明及其他文件，制定方案做好样板间，经检验达到要求标准后方可正式施工。（8）外墙抹灰施工要提前按安全操作规范搭好外架子。架子离墙20cm～25cm以利于操作。为保证减少抹灰接槎，使抹灰面平整，外架宜铺设三步板，以满足施工要求。为保证抹灰不出现接缝和色差，严禁使用单排架子，同时不得在墙面上预留临时孔洞等。（9）抹灰开始前应对建筑整体进行表面垂直、平整度检查在建筑物的大角两面、阳台、窗台、镟脸等两侧吊垂直弹出抹灰层控制线，以做为抹灰的依据。1．2．5材料和质量要点1．2．5．1材料关键要求（1）水泥：使用前或出厂日期超过三个月必须复验，合格后方可使用。不同品种、不同强度等级的水泥不得混合使用。（2）砂：颗粒坚硬，不含有机有害物质，含泥量不大于3％。 （3）石灰膏：质地洁白、细腻，不含未熟化颗粒及其他杂质。（4）胶粘剂：应符合环保要求。（5）进入现场的材料应按相关标准规定要求进行检验。1．2．5．2技术关键要求（1）冬期施工温度最低不低于5°C。（2）抹灰前基层处理，必须经验收合格，并填写隐蔽工程验收记录。（3）不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加网时，加强网与各基体的搭接宽度不应小于lOOmm（做法同石灰砂浆抹灰做法）。（4）当施工砂浆采用外加剂时，应符合设计或相关标准规范的要求。1．2．5．3质量关键（1）注意防止出现空鼓、开裂、脱落。1）基体表面要认真清理干净，浇水湿润。2）基体表面光滑的要进行毛化处理。3）准确控制各抹灰层的厚度，防止一次抹灰过厚。4）大面积抹灰应分格，防止砂浆收缩，造成开裂。5）加强养护。（2）注意防止阳台、雨罩、窗台等抹灰面水平和垂直方向出现不一致。1）抹灰前拉通线，吊垂直线检查调整，确定抹灰层厚度。2）抹灰时在阳台、雨罩、窗口、柱垛等处水平和垂直方向拉通线找平、找正套方。（3）注意防止抹灰面不平整，阴阳角不方正、不垂直。1）抹灰前应认真对整个抹灰部位进行测量，确定抹灰总厚度，对坑凹不平的应分层补平。2）抹阴阳角时要充筋，并使用专用工具操作以控制其方正。1．2．5．4职业健康安全关键要求（1）参加施工人员应坚守岗位，严禁酒后操作、淋制石灰人员要带防护眼镜。（2）机械操作人员必须身体健康，并经专业培训合格，持证上岗，学员不得独立操作。（3）凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业人员不得从事高空作业。1．2．5．5环境关键要求（1）淋制石灰产生的灰渣不得随意消纳。（2）施工用砂要集中堆放并采取苫盖措施筛砂时要避开大风天。（3）施工污水未经处理不得随意排放。1．2．6施工工艺 1．2．6．1工艺流程墙面基层清理、浇水润湿堵门窗口及脚手眼、空洞抹地层灰、中层灰吊垂直、套方、找规矩、抹灰饼、充筋弹线分格、嵌分格条抹面层灰、起分格条抹滴水线养护1．2．6．2操作工艺（1）墙面基层清理、浇水湿润1）砖墙基层处理：将墙面上残存的砂浆、舌头灰剔除干净，污垢、灰尘等清理干净，用清水冲洗墙面，将砖缝中的浮砂、尘土冲掉，并将墙面均匀湿润。2）混凝土墙基层处理：因混凝土墙面在结构施工时大都使用脱膜隔离剂，表面比较光滑，故应将其表面进行处理，其方法：采用脱污剂将墙面的油污脱除干净，晾干后采用机械喷涂或笤帚涂刷一层薄的胶粘性水泥浆或涂刷一层混凝土界面剂，使其凝固在光滑的基层上，以增加抹灰层与基层的附着力，不出现空鼓开裂。再一种方法可采用将其表面用尖钻子均匀剔成麻面，使其表面粗糙不平，然后浇水湿润。3）加气混凝土墙基层处理加气混凝土砌体其本身强度较低，孔隙率较大，在抹灰前应对松动及灰浆不饱满的拼缝或梁、板下的顶头缝，用砂浆填塞密实。将墙面凸出部分或舌头灰剔凿平整，并将缺棱掉角、坑凹不平和设备管线槽、洞等同时用砂浆整修密实、平顺。用托线板检查墙面垂直偏差及平整度，根据要求将墙面抹灰基层处理到位，然后喷水湿润。（2）堵门窗口缝及脚手眼、孔洞等堵缝工作要作为—道工序安排专人负责，门窗框安装位置准确牢固，用1:3水泥砂浆将缝隙塞严。堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后用砖将其补齐砌严。（3）吊垂直、套方、找规矩、做灰饼、充筋根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工+50cm线为水平基准线进行交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时则以灰饼做基准充筋，使其保证横平竖直。（4）抹底层灰、中层灰根据不同的基体，抹底层灰前可刷一道胶粘性水泥浆，然后抹1:3水泥砂浆（加气混凝土墙应抹1:1:6混合砂浆），每层厚度控制在5～7mm为宜。分层抹灰抹与充筋平时用木杠刮平找直，木抹搓毛，每层抹灰不宜跟的太紧，以防收缩影响质量。（5）弹线分格、嵌分格条 根据图纸要求弹线分格、粘分格条。分格条宜采用红松制作，粘前应用水充分浸透。粘时在条两侧用素水泥浆抹成45°八字坡形。粘分格条时注意竖条应粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀。条粘好后待底层呈七八成干后可抹面层灰。（6）抹面层灰、起分格条待底灰呈七八成干时开始抹面层灰，将底灰墙面浇水均匀湿润，先刮一层薄薄的素水泥浆，随即抹罩面灰与分格条平，并用木杠横竖刮平，木抹子搓毛，铁抹子溜光、压实。待其表面无明水时，用软毛刷蘸水垂直于地面向同一方向轻刷一遍，以保证面层灰颜色一致，避免出现收缩裂缝，随后将分格条起出，待灰层干后，用素水泥膏将缝勾好。难起的分格条不要硬起，防止棱角损坏，待灰层干透后补起，并补勾缝。（7）抹滴水线在抹檐口、窗台、窗眉、阳台、雨蓬、压顶和突出墙面的腰线以及装饰凸线时，应将其上面作成向外的流水坡度，严禁出现倒坡。下面做滴水线（槽）。窗台上面的抹灰层应深入窗框下坎裁口内，堵塞密实，流水坡度及滴水线（槽）距外表面不小于4cm，滴水线深度和宽度一般不小于lOmm，并应保证其流水坡度方向正确，做法见图1．2．6．2。图1．2．6．2滴水线（槽）做法示意图抹滴水线（槽）应先抹立面，后抹顶面，再抹底面。分格条在底面灰层抹好后即可拆除。采用“隔夜”拆条法时，需待抹灰砂浆达到适当强度后方可拆除。（8）养护水泥砂浆抹灰常温24h后应喷水养护。冬期施工要有保温措施。1．2．7质量标准1．2．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。检验要求：抹灰前基层必须经过检查验收，并填写隐蔽工程验收记录。 检查方法：检查施工记录。（2）一般抹灰材料的品种和性能应符合设计要求。水泥凝结时间和安定性应合格。砂浆的配合比应符合设计要求。检验要求：材料复验要由监理或相关单位负责见证取样，并签字认可。配制砂浆时应使用相应的量器，不得估配或采用经验配制法配置。对配制使用的量器使用前应进行检查标识，并进行定期检查，做好记录。检查方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰层与基层之间的各抹灰层之间必须粘结牢固，抹灰层无脱层、空鼓，面层应无爆灰和裂缝。检验要求：操作时严格按规范和工艺标准操作。检查方法：观察，用小锤轻击检查，检查施工记录。1．2．7．2一般项目一般抹灰的允许偏差和检验方法表1.2.7.2允许偏差（mm）项次项目检验方法普通抹灰高级抹灰1立面垂直度32用2m垂直检测尺检查2平面平整度32用2m靠尺和塞尺检查3阴阳角方正32用直角检测尺检测拉5m线，不足5m拉通4分隔条（缝）直线度32线，用钢直尺检查拉5m线，不足5m拉通5墙裙、勒脚上口直线32线，用钢直尺检查1．2．8成品保护关人员现场取样，并送至具备相应资质的检测单位所进行的检测。（5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）冻结法：采用普通水泥砂浆，铺砌完毕后采用“应”；反面词采用“不应”或“不得”。 （13）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．4．2．2符号采用国家通用符号。（1）对已完成的抹灰工程应采取隔离、封闭或看护等措施加以保护。（2）抹灰前应将木制门、窗口用铁皮、木板或木架进行保护，塑钢或金属门、窗口用贴膜或胶带贴严加以保护。抹完灰后要对已完工的墙面及门窗口加以清洁保护，如门窗口原保护层面有损坏的要及时修补确保完整直至竣工交验。（3）在施工过程中，搬运材料、机具以及使用手推车时，要特别小心，防止碰、撞、磕划墙面、门、窗口等。后期施工操作人员严禁蹬踩门、窗口、窗台，以防损坏棱角。（4）抹灰时对预埋件、线槽、盒、通风篦子、预留孔洞应采取保护措施，防止施工时灰浆漏人堵塞。（5）拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放，集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。（6）当抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和有足够的强度。（7）施工时不得在楼地面上和休息平台上拌合灰浆，对休息平台、地面和楼梯踏步要采取保护措施，以免搬运材料或运输过程中造成损坏。（8）根据温度情况，加强养护。1．2．9安全环保措施1．2．9．1安全措施（1）搭设抹灰用高大架子必须有设计和施工方案，参加搭架子的人员，必须经培训合格，持证上岗。（2）遇有恶劣气候（如风力在六级以上），影响安全施工时，禁止高空作业。（3）高空作业衣着要轻便，禁止穿硬底鞋和带钉易滑鞋上班。（4）施工现场的脚手架、防护设施、安全标志和警告牌，不得擅自拆动，需拆动应经施工负责人同意，并由专业人员加固后拆动。（5）乘人的外用电梯、吊笼应有可靠的安全装置，禁止人员随同运料吊篮、吊盘上下。（6）对安全帽、安全网、安全带要定期检查，不符合要求的禁使用。（7）高大架子必须经相关安全部门检验合格后方可开始使用。1．2．9．2环保措施（1）使用现场搅拌站时，应设置施工污水处理设施。施工污水未经处理不得随意排放，需要向施区外外排放时必须经相关部门批准方可外排。（2）施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。（3）大风天严禁筛制砂料、石灰等材料。 （4）砂子、石灰、散装水泥要封闭或苫盖集中存放，不得露天存放。‘（5）清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采取抛撒运输方式，以防止造成粉尘污染。（6）施工现场应设立合格的卫生环保设施，严禁随处大小便。（7）施工现场使用或维修机械时，应有防滴漏油措施，严禁将机油滴漏于地表，造成土壤污染。清修机械时，废弃的棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理。1．2．10质量记录1．2．10．1附加说明（1）按照国家新颁布标准“验评分离，强化验收，完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300—2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．2．10．2质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录，进厂材料复验记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。（10）施工现场管理检查记录1．3水刷石抹灰工程施工工艺标准1．3．1总则1．3．1．1适用范围 本施工工艺标准适用于建筑外墙面抹水刷石工程。1．3．1．2编制参考标准及规范（1）中华人民共和国行业标准JCJ104--97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210--2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327--2001《住宅装饰装修工程施工规范》（5）北京市建筑工程施工安全操作规程》DBJ01－62－2002（6）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（ISO法）》1．3．2术语、符号1．3．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。（5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（11）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（12）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。（13）胶粘剂：指聚乙烯醇缩甲醛胶，如801胶。1．3．2．2符号采用国家通用符号。 1．3．3基本规定1．3．3．1基本规定（1）不同品种、不同强度等级的水泥不得混合使用。（2）材料使用必须符合国家现行标准的规定，严禁使用国家明令淘汰的材料。（3）底层的抹灰层强度不得低于面层的抹灰强度。（4）水泥砂浆拌好后应在初凝前用完（一般不超过2h）凡结硬砂浆不得继续使用。（5）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。（6）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。（7）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强工程质量控制管理。（8）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．3．3．2质量目标（1）抹灰层不得出现空鼓、开裂现象。（2）阴阳角要垂直方正，不得出现黑边现象。1．3．4施工准备1．3．4．1技术准备（1）设计施工图、设计说明及其他设计文件已完成。（2）施工方案已完成，并通过审核、批准。（3）施工设计交底、施工技术交底（作业指导书）已签订完宜采用普通硅酸盐水泥或硅酸盐水泥，也可采用普通矿渣水泥、火山灰水泥、粉煤灰水泥及复合水泥，彩色抹灰宜采用白色硅酸盐水泥。水泥强度等级宜采用32.5级颜色一致、同一批号、同一品种、同一强度等级、同一厂家生产的产品。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂子宜采用粒径0.35～0.5mm的中砂。要求颗粒坚硬、洁净。含泥量小于3％，使用前应过筛，除去杂质和泥块等。（3）石渣要求颗粒坚实、整齐、均匀、颜色一致，不含粘土及有机、有害物质。所使用的石渣规格、级配应符合规范和设计要求。一般中八厘为6mm，小八厘为4mm，使用前应用清水洗净，按不同规格、颜色分堆晾干后，用苫布苫盖或装袋堆放，施工采用彩色石渣时，要求采用同一品种，同一产地的产品，宜一次进货备足。‘（4）小豆石 用小豆石、做水刷石墙面材料时，其粒径5mm～8mm为宜。其含泥量不大于1％，粒径要求坚硬、均匀。使用前宜过筛，筛去粉末，清除僵块，用清水洗净，晾干备用。（5）石灰膏宜采用熟化后的石灰膏。（6）生石灰粉石灰粉，使用前要将其焖透熟化，时间应不少于7d，使其充分熟化，使用时不得含有未熟化的颗粒和杂质。（7）颜料应采用耐碱性和耐光性较好的矿物质颜料，使用时应采用同一配比与水泥干拌均匀，装袋备用。·（8）胶粘剂应符合国家规范标准要求，掺加量应通过试验。1．3．4．3主要机具（1）砂浆搅拌机：可根据现场情况选用适应的机型。（2）手推车：室内抹灰时宜采用窄式卧斗或翻斗式，室外可根据使用情况选择窄式或普通式。无论采用哪种形式其车轮宜采用胶胎轮或充气胶胎轮，不宜采用硬质胎轮。（3）主要工具：水压泵（可根据施工情况确定数量）、喷雾器、喷雾器软胶管（根据喷*嘴大小确定口径）、铁锹、筛子、木杠（大小）、钢卷尺（标、验）、线坠、划线笔、方**口尺（标、验）、水平尺（标、验）、水桶（大小）、小压子、铁溜子、钢丝刷、托线板、粉线袋、钳子、钻子、（尖、扁）、笤帚、木抹子、软（硬）毛刷、灰勺、铁板、铁抹子、托灰板、灰槽、小线、钉子、胶鞋等。*标：指检验合格后进行的标识。验行检验合格。1．3．4．4作业条件指量具在使用前应进（1）抹灰工程的施工图、设计说明及其他设计文件已完成。（2）主体结构应经过相关单位（建筑单位、施工单位、监理单位、设计单位）检验合格。（3）抹灰前按施工要求搭好双排外架子或桥式架子，如果采用吊篮架子时必须满足安装要求，架子距墙面20～25cm，以保证操作，墙面不应留有临时孔洞，架子必须经安全部门验收合格后方可开始抹灰。（4）抹灰前应检查门窗框安装位置是否正确固定牢固，并用1:3水泥砂浆将门窗口缝堵塞严密，对抹灰墙面预留孔洞、预埋管等已处理完毕。（5）将混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，然后用1:3的水泥砂浆分层抹平。（6）抹灰基层表面的油渍、灰尘、污垢等应清除干净，墙面提前浇水均匀湿透。（7）抹灰前应先熟悉图纸、设计说明及其他文件，制定方案要求，做好技术交底，确定配合比和施工工艺，责成专人统一配料，并把好配合比关。按要求做好施工样板，经相关部门检验合格后，方可大面积施工。 1．3．5材料和质量要点1．3．5．1材料关键要求（1）水泥：使用前或出厂日期超过三个月必须复验，合格后方可使用。不同品种、不同强度等级的水泥不得混合使用。（2）所使用胶粘剂必须符合环保产品要求。（3）颜料：应选用耐碱、耐光的矿物性颜料。（4）砂：要求颗粒坚硬，洁净，含泥量不大于3％。（5）进入施工现场的材料应按相关标准规定要求进行检验。1．3．5．2技术关键要求（1）分格要符合设计要求，粘条时要顺序粘在分格线的同一侧。（2）抹灰前要对基体进行处理检查，并做好隐蔽工程验收记录。（3）配置砂浆时，材料配比应用计量器具，不得采用估量法。（4）喷刷水刷石面层时，要正确掌握喷水时间和喷头角度。1．3．5．3质量关键要求（1）注意防止水刷石墙面出现石子不均匀或脱落，表面混浊不清晰。1）石渣使用前应冲洗干净。2）分格条应在分格线同一侧贴牢。3）掌握好水刷石冲洗时间，不宜过早或过迟，喷洗要均匀，冲洗不宜过快或过慢。4）掌握喷刷石子深度，一般使石粒露出表面1／3为宜。（2）注意防止水刷石面层出现空鼓、裂缝。1）待底层灰至六、七成千时再开始抹面层石渣灰，抹前如底层灰干燥应浇水均匀润湿。2）抹面层石渣灰前应满刮一道胶粘剂素水泥浆，注意不要有漏刮处。3）抹好石渣灰后应轻轻拍压使其密实。（3）注意防止阴阳角不垂直，出现黑边。1）抹阳角时，要使石渣灰浆接茬正交在阳角的尖角处。2）阳角卡靠尺时，要比上段已抹完的阳角高出1～2mm。3）喷洗阳角时要骑角喷洗，并注意喷水角度，同时喷水速度要均匀。4）抹阳角时先弹好垂直线，然后根据弹线确定的厚度为依据抹阳角石渣灰。同时掌握喷洗时间和喷水角度，特别注意喷刷。（4）注意防止水刷石与散水、腰线等接触部位出现烂根。1）应将接触的平面基层表面浮灰及杂物清理干净。2）抹根部石渣灰浆时注意认真抹压密实。 （5）注意防止水刷石墙面留茬混乱，影响整体效果。1）水刷石槎子应留在分格条缝或水落管后边或独立装饰部分的边缘。2）不得将槎子留在分格块中间部位。1．3．5．4职业健康安全关键要求（1）抹灰时参加高空作业的人员要检查身体，凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业的严禁从事高空作业。（2）抹灰参加高空作业人员衣着要轻便，禁止穿硬底和带钉的易滑鞋。（3）施工操作人员要熟知抹灰工安全技术操作规程，严禁酒后操作。（4）机械操作人员应经过专业培训合格，持证上岗，女同志操作机械时不得外露长发，学员不得独立操作。1．3．5．5环境关键要求（1）施工现场应设置围档式垃圾集中堆放场所，并有明显标识。（2）施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护及相关的规定。（3）施工产生的废水不得直接排放，需要排放时应经防污处理合格后，经环保部门同意后排放。（4）施工机械不得有滴漏油现象，维修时要采取接油漏措施，禁止油污直接滴漏在地表，造成大地土壤污染。（5）大风天不得从事筛砂、筛灰工作。现场存放的灰、砂等散装材料要进行苫盖。1．3．6施工工艺1．3．6．1工艺流程堵门窗口缝→基层处理→浇水湿润墙面→吊垂直、套方、找规矩锯、抹灰饼、充筋→分层抹底层砂浆→分格弹线、粘分格条→做滴水线条→抹面层石渣浆→修整、赶实压光、喷刷→起分格条、勾缝→养护1．3．6．2操作工艺（1）堵门窗口缝抹灰前检查门窗口位置是否符合设计要求，安装牢固，四周缝按设计及规范要求已填塞完成，然后用1:3水泥砂浆塞实抹严。（2）基层清理1）混凝土墙基层处理：凿毛处理：用钢钻子将混凝土墙面均匀凿出麻面，并将板面酥松部分剔除干净，用钢丝刷将粉尘刷掉，用清水冲洗干净，然后浇水湿润。清洗处理：用10％的火碱水将混凝土表面油污及污垢清刷除净，然后用清水冲洗晾干，采用涂刷素水泥浆或混凝土界面剂等处理方法均可。如采用混凝土界面剂施工时，应按所使用产品要求使用。2）砖墙基层处理： 抹灰前需将基层上的尘土、污垢、灰尘、残留砂浆、舌头灰等清除干净。（3）浇水湿润基层处理完后，要认真浇水湿润，浇水时应将墙面清扫干净，浇透浇均匀。（4）吊垂直、套方、找规矩、做灰饼、充筋根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工+50cm线为水平基准线交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时则以灰饼做基准充筋，使其保证横平竖直。（5）分层抹底层砂浆混凝土墙：先刷一道胶粘性素水泥浆，然后用1:3水泥砂浆分层装档抹与筋平，然后用木杠刮平，木抹子搓毛或花纹。砖墙：抹1:3水泥砂浆，在常温时可用1:0.5:4混合砂浆打底，抹灰时以充筋为准，控制抹灰层厚度，分层分遍装档与充筋抹平，用木杠刮平，然后木抹子搓毛或花纹。底层灰完成24小时后应浇水养护。抹头遍灰时，应用力将砂浆挤入砖缝内使其粘结牢固。（6）弹线分格、粘分格条根据图纸要求弹线分格、粘分格条，分格条宜采用红松制作，粘前应用水充分浸透，粘时在条两侧用素水泥浆抹成45°八字坡形，粘分格条时注意竖条应粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀，条粘好后待底层灰呈七八成千后可抹面层灰。（7）做滴水线在抹檐口、窗台、窗眉、阳台、雨蓬、压顶和突出墙面的腰线以及装饰凸线等时，应将其上面作成向外的流水坡度，严禁出现倒坡。下面做滴水线（槽）。窗台上面的抹灰层应深入窗框下坎裁口内，堵密实。流水坡度及滴水线（槽）距外表面不小于40cm,滴水线深度和宽度一般不小于lOmm，应保证其坡度方向正确。抹滴水线（槽）应先抹立面，后抹顶面，再抹底面。分格条在其面层灰抹好后即可拆除。采用“隔夜”拆条法时须待面层砂浆达到适当强度后方可拆除。滴水线做法同水泥砂浆抹灰做法。（8）抹面层石渣浆待底层灰六七成干时首先将墙面润湿涂刷一层胶粘性素水泥浆，然后开始用钢抹子抹面层石渣浆。自下往上分两遍与分格条抹平，并及时用靠尺或小杠检查平整度（抹石渣层高于分格条lmm为宜），有坑凹处要及时填补，边抹边拍打揉平。（9）修整、赶实压光、喷刷将抹好在分格条块内的石渣浆面层拍平压实，并将内部的水泥浆挤压出来，压实后尽量保证石渣大面朝上，再用铁抹子溜光压实，反复3～4遍。拍压时特别要注意阴阳角部位石渣饱满，以免出现黑边。待面层初凝时（指捺无痕），用水刷子刷不掉石粒为宜。然后开始刷洗面层水泥浆，喷刷分两遍进行，第一遍先用毛刷蘸水刷掉面层水泥浆，露出石粒，第二遍紧随其后用喷雾器将四周相邻部位喷湿，然后自上而下顺序喷水冲洗，喷头一般距墙面lO～20cm，喷刷要均匀，使石子露出表面1～2mm为宜。最后用水壶从上往下将石渣表面冲洗干净，冲洗时不宜过快，同时注意避开大风天，以避免造成墙面污染发花。若使用白水泥砂浆做水刷石墙面时，在最后喷刷时，可用草酸稀释液冲洗一遍，再用清水洗一遍，墙面更显洁净、美观。 （10）起分格条、勾缝喷刷完成后，待墙面水分控干后，小心将分格条取出，然后根据要求用线抹子将分格缝溜平抹顺直。（11）养护待面层达到一定强度后，可喷水养护防止脱水、收缩造成空鼓、开裂。（12）阳台、雨罩、门窗璇脸部位做法门窗璇脸、窗台、阳台、雨罩等部位水刷石施工时，应先做小面，后做大面，刷石喷水应由外往里喷刷，最后用水壶冲洗，以保证大面的清洁美观。檐口、窗台、璇脸、阳台、雨罩等底面应做滴水槽、滴水线（槽）应做成上宽7mm，下宽lOmm，深lOmm的木条，便于抹灰时木条容易取出，保持棱角不受损坏。滴水线距外皮不应小于4cm，且应顺直。当大面积墙面做水刷石一天不能完成时，在继续施工冲刷新活前，应将前面做的刷石用水淋湿，以防喷刷时粘上水泥浆后便于清洗，防止对原墙面造成污染。施工槎子应留在分格缝上。1．3．7质量标准1．3．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，并浇水均匀润湿。检验要求：抹灰前应由质量部门对其基层处理质量进行检验，并填写隐蔽工程记录。达到要求后方可施工。检验方法：检查施工记录。（2）装饰抹灰工程所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检验要求：复试取样应由相关单位“见证取样”；并由见证人员签字认可、记录。检验方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于lOOmm。检验要求：不同材料基体交接面抹灰，宜采用铺钉金属网加强措施，保证抹灰质量不出现开裂。检验方法：检查隐蔽工程验收记录和施工记录。（4）各抹灰层之间及抹灰层与基体之间必须粘接牢固，抹灰应无脱层、空鼓和裂缝。检验要求：严格过程控制，每道工序完成后，应进行“工序检验”，并填写记录。检验方法：观察：用小锤轻击检查；检查施工记录。1．3．7．2一般项目（1）水刷石表面应石粒清晰，分布均匀，紧密严整，色泽一致，应无掉粒和接槎痕迹。检验要求：操作时应反复揉挤压平，选料应颜色一致，一次备足，正确掌握喷刷时间，最后用清水清洗面层。 检查方法：观察，手摸检查。（2）分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面应平整光滑，棱角应整齐。检验要求：勾缝时要小心认真，将勾缝膏溜压平整、顺直。检查方法：观察。（3）有排水要求部位应做滴水线（槽），滴水线（槽）应整齐顺直，滴水应内高外低，滴水线（槽）的宽度和深度应不小于lOmm。检验要求：分格条宜用红白松木制作。应做成上宽7mm，下宽lOmm，厚（深）度lOmm，用前必须用水浸透，木条起出后立即将粘在条上的水泥浆刷净浸水，以备再用。检查方法：观察、尺量检查。（4）水刷石工程质量的允许偏差和检查方法应符合表1．3．7．2的规定。水刷石抹灰的允许偏差和检查方法表1．3．7．2项次项目允许偏差（mm）检验方法1立面垂直度5用2m垂直检测尺检查2平面平整度3用2m靠尺和塞尺检查3阴阳角方正3用直角检测尺检查4分隔条（缝）直线度3拉5m线，不足5m拉通线，用钢直尺检查5墙裙、勒脚上口直线度3拉5m线，不足5m拉通线，用钢直尺检查1．3．8成品保护（1）对已完成的成品可采用封闭、隔离或看护等措施进行保护。（2）对建筑物的出人口处做好的水刷石，应及时采取保护措施，避免损坏棱角。（3）对施工时粘在门、窗框及其他部位或墙面上的砂浆要及时清理干净，对铝合金门窗膜造成损坏的要及时补粘好护膜，以防损伤、污染。抹灰前必须对门、窗口采取保护措施。（4）对已交活的墙面喷刷新活时要将其覆盖好，特别是大风天施工更要细心保护，以防造成污染。抹完灰后要对已完工墙面及门、窗口加以清洁保护，如门、窗口原保护层面有损坏的要及时修补确保完整直至竣工交验。（5）在拆除架子、运输架杆时要制订相应措施，并做好操作人员的交底，以提高责任，避免造成碰撞、损坏墙面或门窗玻璃等。在施工过程中，对搬运材料、机具以及使用小手推车时，要特别小心，不得碰、撞、磕划墙面、门、窗口等。严禁任何人员蹬踩门、窗柜、窗台，以防损坏棱角。（6）在抹灰时对预埋件、线槽、盒、通风篦子、预留孔洞应采取保护措施，防止施工时掉人灰浆造成堵塞。 （7）在拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放，集中堆放整齐，以免撞坏门、窗口或碰坏墙面及棱角等。（8）当抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和足够的强度，不出现空鼓开裂现象。（9）施工时不得在楼地面和休息平台上拌合灰浆，施工时应对休息平台、地面和楼梯踏步等采取保护措施，以免搬运材料运输过程中造成损坏。1．3．9安全环保措施1．3．9．1安全措施（1）进入施工现场，必须戴安全帽，禁止穿硬底鞋和拖鞋。（2）距地面3m以上作业要有防护栏杆、挡板或安全网。（3）安全设施和劳动保护用具应定期检查，不符合要求严禁使用。（4）禁止采用运料的吊篮、吊盘上下人。乘人的外用电梯、吊笼应安装可靠的安全装置。（5）施工现场的脚手架、防护设施、安全标志和警告牌等，不可擅自拆动，确需拆动应经施工负责人同意。（6）施工现场的洞口、坑、沟、升降口、漏斗、架子出入口等，应设防护设施及明显标志。（7）搭设抹灰用高大架子必须有设计和施工方案，参加搭架子的人员，必须经培训合格，持证上岗。（8）遇有恶劣气候（如风力在四级以上），影响安全施工时禁止高空作业。1．3．9．2环保措施（1）采用机械集中搅拌灰料时，所使用机械必须是完好的，不得有漏油现象，维修机械时应采取接油滴漏措施，以防止机油滴落在大地上造成土壤污染。对清擦机械使用的棉丝（布）及清除的油污要装袋集中回收，并交合格消纳方消纳，严禁随意丢弃或燃烧消纳。（2）施工现场搅拌站应制定施工污水处理措施，施工污水必须经过处理达到排放标准后再进行有组织的排放或回收再利用施工。施工污水不得直接排放，以防造成污染。（3）抹灰施工过程中所产生的所有施工垃圾必须及时清理、集中消纳，作到活完底清。（4）高处作业清理施工垃圾时不可抛撒，以防造成粉尘污染。1．3．10质量记录1．3．10．1质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录、进厂材料复验记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。 （5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。1．3．10．2附加说明（1）按照国家新颁布标准“验评分离，强化验收，段，过程控制”的原则，在施工中应实行“自检互检”、接检“，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300－2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．4外墙斩假石抹灰工程施工工艺标准1．4．1总则1．4．1．1适用范围本施工工艺标准适用于各类建筑的墙面、柱子、墙裙、阶、门窗套等斩假石工程。斩假石又称剁斧石，在我国有悠久的历史，其特点是通过细致的加工使其表面石纹逼真、规整，形态丰富，给人一种类似天然岩石的美感效果。1．4．1．2编制参考标准及规范（1）中华人民共和国行业标准JCJ104—97《建筑工程冬期施工规程》．（2）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327—2001《住宅装饰装修工程施工规范》（5）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（6）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（ISO法）》1．4．2术语、符号 1．4．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有1．4．3基本规定1．4．3．1基本规定（1）不同品种、不同强度等级的水泥不得混合使用。（2）底层的抹灰层强度不得低于面层的抹灰强度。（3）水泥砂浆拌好后应在初凝前用完（一般不超过2h）凡结硬砂浆不得继续使用。（4）材料使用必须符合国家现行标准的规定，严禁使用国家明令淘汰的材料。（5）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。（6）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。（7）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。（8）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．4．3．2质量目标（1）各抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层、空鼓和裂缝现象。（2）斩假石所使用材料的品种、质量、颜色、图案必须符合设计和规范要求。1．4．4施工准备1．4．4．1技术准备（1）设计施工图、设计说明及其他设计文件已完成。（2）施工方案已完成，并通过审核、批准。（3）施工设计交底、施工技术交底（作业指导书）已签订完成。1．4．4．2材料要求（1）水泥 宜采用32.5级以上普通硅酸盐水泥或矿渣水泥，要求颜色一致，同一强度等级、同一品种、同一厂家生产、同一批进场的水泥。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂子宜采用粒径0.35～0.5mm的中砂。要求颗粒坚硬、洁净。使用前应过筛，除去杂质和泥块等，筛好备用。（3）石渣宜采用小八厘，要求石质坚硬、耐光无杂质，使用前应用清水洗净晾干。（4）磨细石灰粉使用前应充分熟化、闷透，不得含有未熟化的颗粒和杂质，熟化时间不少于3d。（5）胶粘剂、混凝土界面剂应符合国家质量规范标准要求，严禁使用非环保型产品。（6）颜料应采用耐碱性和耐光性较好的矿物质颜料，使用前与水泥干拌均匀，配合比计算准确，然后过筛装袋备用，保存时避免受潮。1．4．4．3主要机具（1）手推车：根据现场情况可采用窄式卧斗或翻斗式及普通式手推车。要求手推车车轮采用胶胎轮或充气胶胎轮，不宜采用硬质胎轮手推车。（2）砂浆搅拌机：根据现场情况可选择砂浆搅拌机或利用小型鼓筒式混凝土搅拌机。（3）主要工具：筛子、磅秤、水桶（大小）、铁板、喷壶、铁锹、灰槽、灰勺、托灰板、*水勺、木抹子、铁抹子阴阳角抹子、砂磨石（磨斧石）、钢丝刷、钢卷尺（标、验）、***水平尺（标、验）、方口尺（标、验）、靠尺（标、验）、笤帚、米厘条、杠（大、中、小）、施工小线、粉线包、线坠、钢筋卡子、钉子、单刃或多刃剁斧、棱点锤（花锤）、斩斧（剁斧）、开口凿（扁平、凿平、梳口、尖锤）等。*标：指检验合格后进行的标识。验：指量具在使用前应进行检验合格。1．4．4．4作业条件（1）主体结构必须经过相关单位（建筑单位、施工单位、监理单位、设计单位）检验合格，并已验收。（2）做台阶、门窗套时，门窗框应安装牢固，并按设计或规范要求将四周门窗口缝塞严嵌实，门窗框应做好保护，然后用1:3水泥砂浆塞严抹平。（3）抹灰工程的施工图、设计说明及其他设计文件已完成，施工作业方案已完成。（4）抹灰架子已搭设完成并已经验收合格。抹灰架子宜搭双排架采用吊篮或桥式架子，架子应距墙面20—25皿以便于操作。（5）墙面基层已按要求清理干净，脚手眼、临时孔洞已堵好，窗台、窗套等已补修整齐。（6）所用石渣已过筛，除去杂质、杂物，洗净备足。 （7）抹灰前根据施工方案已完成作业指导书（即施工技术交底工作）（8）根据方案确定的最佳配合比及施工方案做好样板，并经相关单位检验认可。1．4．5材料和质量要点1．4．5．1材料关键要求（1）水泥：使用前或出厂日期超过三个月必须进行复验格后方可使用，复验取样应由相关单位见证取样。（2）砂子：要求颗粒坚硬，洁净，含泥量不大于3％。（3）石渣：要求颜色一致，质地坚硬、清洁无杂质，含泥量小于1％。（4）颜料：要符合设计要求，易选用耐碱、耐光性较强的矿物质颜料。1．4．5．2技术关键要求（1）分格弹线应符合设计要求，分格条凹槽深度和宽度应一致，槽底勾缝应平顺光滑，棱角应通顺、整齐，横竖缝交接应平整顺直。（2）斩假石表面要颜色一致，剁纹要均匀，无漏剁现象。（3）剁线留边顺直一致，棱角无损坏。（4）表面要求平整，花纹清晰、整齐、颜色均匀，无缺棱掉角、脱皮、起砂现象。1．4．5．3质量关键要求（1）注意斩假石出现空鼓、裂缝。1）基层要认真清理干净，表面光滑的基层应做毛化处理。抹灰前应浇水均匀湿润。2）抹灰前应先抹一道水泥胶灰浆，以加强与底层灰的粘结强度。3）底层灰与基层及每层与每层之间抹灰不宜跟得太紧，各层抹完灰后要洒水养护，待达到一定强度（七八成干）时再抹上面一层灰。4）当面层抹灰厚度超过4cm时应增加钢筋网片，钢筋网片宜用φ6钢筋，间距20cm。5）首层地面、台阶回填土应按施工规范夯填密实，台阶混凝土垫层厚度应不小于8cm。6）两种不同材料的基层，抹灰前应加钢丝网，以增加基体的整体性。7）夏季施工面层防止爆晒，冬季0℃以下不宜施工。（2）注意斩假石面层剁纹凌乱不匀和表面不平整。1）施工时按图纸要求留边放线。2）大面积施工前，应先斩剁样板，然后按样板进行大面积施工。3）加强过程控制，设专人勤检查斩剁质量，发现不合格要返工重剁。4）准确掌握斩剁时间，不应剁的过早。5）斩剁时应勤磨斧刃，使剁斧锋利，以保证剁纹质量。斩剁时用力应均匀，不要用力过大或过小，造成剁纹深浅不一致、凌乱、表面不平整。（3）注意斩剁石面层颜色不一致，出现花感。 1）所使用材料要统一，掺颜料用的水泥应使用同一批号、同一品种、同一配比，并一次干拌、备足，保存时注意防湿。2）斩剁石面层剁好后，应用硬毛刷顺剁纹刷净，清刷时不应蘸水或用水冲，雨天不宜施工。1．4．5．4职业健康安全关键要求（1）抹灰时参加高空作业的人员要检查身体，凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业的人员严禁从事高空作业。（2）抹灰参加高空作业人员衣着要轻便，禁止穿硬底鞋或带钉的易滑鞋上下班。（3）施工操作人员要熟知抹灰工安全技术操作规程，严禁酒后操作。（4）机械操作人员应经过专业培训合格，持证上岗，女同志操作机械时不得外露长发，学员不得独立操作。1．4．5．5环境关键要求（1）施工现场应设置围档式垃圾集中堆放场所，并有明显标识。（2）施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护及相关的规定。（3）施工产生的废水不得直接排放，需排放时必须经过防污处理合格后，并经环保部门同意方可排放。（4）施工机械不得有滴漏油现象，维修时要采取接油漏措施，禁止油污直接滴漏在地表上，以防造成大地土壤污染。（5）大风天不得从事筛砂、筛灰工作，现场存放的灰、砂等散装材料要进行苫盖。1．4．6施工工艺1．4．6．1工艺流程基层处理吊垂直、套方、找灰面、充筋理抹底层砂浆弹线、粘分格条抹面层石渣灰浇水养护弹线分条块面层斩剁（剁石）1.4.6.2操作工艺（1）基层处理1）砖墙基层处理：将墙面上残存的砂浆、舌头灰剔除干净，污垢、灰尘等清理干净，用清水清洗墙面，将砖缝中的浮砂、尘土冲掉，并使墙面均匀湿润。2）混凝土墙基层处理： 因混凝土墙面在结构施工时大都使用脱膜隔离剂，表面比较光滑，故应将其表面进行处理，其方法：采用脱污剂将面层的油污脱除干净，晾干后涂刷一层胶粘性水泥砂浆或涂刷混凝土界面剂，使其凝固在光滑的基层上，以增加抹灰层与基层的附着力。再一种方法可用尖钻子将其面层均匀剔麻，使其表面粗糙不平形成毛面，然后浇水均匀湿润。（2）吊垂直、套方、找规矩、做灰饼、充筋根据设计要求，在需要做斩假石的墙面、柱面中心线或建筑物的大角、门窗口等部位用线坠从上到下吊通线作为垂直线，水平横线可利用楼层水平线或施工十50cm标高线为基线作为水平交圈控制。为便于操作，做整体灰饼时要注意横竖交圈。然后每层打底时以此灰饼为基准，进行层间套方、找规矩、做灰饼、充筋，以便控制各层间抹灰与整体平直。施工时要特别注意保证檐口、腰线、窗口、雨蓬等部位的流水坡度。（3）抹底层砂浆抹灰前基层要均匀浇水湿润，先刷一道水溶性胶粘剂水泥素浆（配合比根据要求或实验确定），然后依据充筋分层分遍抹1:3水泥砂浆，分两遍抹与充筋平，然后用抹子压实，木杠刮平，再用木抹子搓毛或划纹。打底时要注意阴阳角的方正垂直，待抹灰层终凝后设专人浇水养护。（4）弹线分格、粘分格条根据图纸要求弹线分格、粘分格条，分格条宜采用红松制作，粘前应用水充分浸透，粘时在条两侧用素水泥浆抹成45°八字坡形，粘分格条时注意竖条应粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀，条粘好后待底层呈七八成干后方可抹面层灰。（5）抹面层石渣灰首先将底层浇水均匀湿润，满刮一道水溶性胶粘性素水泥膏（配合比根据要求或实验确定），随即抹面层石渣灰。抹与分格条平，用木杠刮平，待收水后用木抹子用力赶压密实，然后用铁抹子反复赶平压实，并上下顺势溜平，随即用软毛刷蘸水把表面水泥浆刷掉，使石渣均匀露出。（6）浇水养护斩剁石抹灰完成后，养护第一重要，如果养护不好，会直接影响工程质量，施工时要特别重视这一环节，应设专人负责此项工作，并做好施工记录。斩剁石抹灰面层养护，夏日防止爆晒，冬日防止冰冻，最好冬日不要施工。（7）面层斩剁（剁石）1）掌握斩剁时间，在常温下经3d左右或面层达到设计强度60％～70％时即可进行，大面积施工应先试剁，以石子不脱落为宜。2）斩剁前应先弹顺线，并离开剁线适当距离按线操作，以避免剁纹跑斜。3）斩剁应自上而下进行，首先将四周边缘和棱角部位仔细剁好，再剁中间大面。若有分格，每剁一行应随时将上面和竖向分格条取出，并及时将分块内的缝隙、小孔用水泥浆修补平整。4）斩剁时宜先轻剁一遍，再盖着前一遍的剁纹剁出深痕，操作时用力应均匀，移动速度应一致，不得出现漏剁。5）柱子、墙角边棱斩剁时，应先横剁出边缘横斩纹或留出窄小边条（边宽3～4cm）不剁。剁边缘时应使用锐利的小剁斧轻剁，以防止掉边掉角，影响质量。6）用细斧斩剁墙面饰花时，斧纹应随剁花走势而变化，严禁出现横平竖直的剁斧纹，花饰周围的平面上应剁成垂直纹，边缘应剁成横平竖直的围边。 7）用细斧剁一般墙面时，各格块体中间部分应剁成垂直纹，纹路相应平行，上下各行之间均匀一致。8）斩剁完成后面层要用硬毛刷顺剁纹刷净灰尘，分格缝按设计要求做归正。9）斩剁深度一般以石渣剁掉1／3比较适宜，这样可使剁出的假石成品美观大方。1．4．7质量标准1．4．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，并洒水润湿。检验要求：加强过程控制，基层表面处理完成，抹灰前应进行“工序交接”检查验收，并记录。检验方法：检查施工记录。（2）装饰抹灰工程所用材料的品种和性能应符合设计要求，水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检验要求：建立材料进场验收制度。材料复验取样应由相关单位“见证取样”签字认可。检验方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于lOOmm。检验要求：加强措施应编入施工方案，施工过程中做好隐蔽工程验收记录。检验方法：检查隐蔽工程验收记录和施工记录。（4）各抹灰层之间及抹灰层与基体之间必须粘接牢固，抹灰层应无脱层、空鼓和裂缝。检验要求：抹灰前必须由技术负责人或责任工程师向操作人员进行技术交底（作业指导书），同时加强过程质量检验制度。检验方法：观察，用小锤轻击检查，检查施工记录。1．4．7．2一般项目（1）斩假石表面剁纹应均匀顺直，深浅一致，应无漏剁处阳角处应横剁并留出宽窄一致的不剁边条，棱角应无损坏。检验要求：加强过程检验，发现不合格应返工重剁，阳角放线时应拉通线。检查方法：观察，手摸检查。（2）装饰抹灰分格条（缝）的设置应符合设计要求，宽度应均匀，表面应平整光滑，棱角应整齐。检验要求：分格条起出后，应用水泥膏将缝勾平，并保证棱角整齐，完成后应检验。检查方法：观察。（3）有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴槽的宽度和深度应均匀不应小于lOmm。检验要求：应严格按操作规范施工，严禁抹完灰后用钉子划 出线（槽）。检查方法：观察，尺量检查。（4）斩假石装饰抹灰工程质量的允许偏差和检查方法应符合表1．4．7．2的规定。斩假石装饰抹灰的允许偏差和检查方法表1。4。7。2项次项目允许偏差（mm）检验方法1立面垂直度3用2m垂直检测尺检查2表面平整度2用2m靠尺和塞尺检查3阴阳角方正2用直角检测尺检测4分隔条（缝）直线度2拉5m线，不足5m拉通线，用钢直尺检查5墙裙、勒脚上口直线度2拉5m线，不足5m拉通线，用钢直尺检查1．4．8成品保护（1）对已完成的成品可采用封闭、隔离或看护等措施进行保护。（2）抹灰前必须首先检查门、窗口的位置、方向安装是否正确，然后采取保护措施后方可进行施工。（3）对施工时粘在门、窗框及其他部位或墙面上的砂浆要及时清理干净，对铝合金门窗膜有损坏的要及时补粘好，以防损伤、污染。（4）在拆除架子、运输架杆时要制订限制措施，并做好操作人员的交底，以提高责任，避免造成碰撞、损坏。（5）在施工过程中搬运材料、机具以及使用小手推车时应特别小心，不得碰、撞、磕划面层、门、窗口等。严禁任何人员蹬踩门、窗框、窗台，以防损坏棱角。（6）在抹灰时对墙上的预埋件、线槽、盒、通风篦子、预留孔洞应采取保护措施，防止施工时堵塞。（7）在拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放并集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。（8）当抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和有足够的强度。（9）施工时不得在楼地面上和休息平台上拌合灰浆，对休息平台、地面和楼梯踏步要采取保护措施，以免搬运材料或运输过程中造成损坏。1．4．9安全环保措施1．4．9．1安全措施（1）进入施工现场，必须戴安全帽，禁止穿硬底鞋和拖鞋或易滑的钉鞋。（2）距地面3m以上作业要有防护栏杆、挡板或安全网。 （3）安全设施和劳动保护用具应定期检查，不符合要求严禁使用。（4）遇有恶劣气候影响安全施工时，不得进行露天高空作业。（5）禁止采用运料的吊篮、吊盘上下人。乘人的外用电梯、吊笼应安装可靠的安全装置。（6）施工现场的脚手架、防护设施、安全标志和警告牌等，不可擅自拆动，确需拆动应经施工负责人同意。（7）施工现场的洞口、坑、沟、升降口、漏斗、架子出入口等，应设防护设施及明显标志。1．4．9．2环保措施（1）使用现场搅拌站时，应设置施工污水处理设施。施工污水未经处理不得随意排放，需要向施工区外排放时必须经相关部门批准方可外排。（2）施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。（3）大风天严禁筛制砂料、石灰等材料。（4）砂子、石灰、散装水泥要封闭或苫盖集中存放，不得露天存放。（5）清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采取抛撒运输方式，以防止造成粉尘污染。（6）施工现场应设立合格的卫生环保设施，严禁随处大小便。（7）施工现场使用或维修机械时，应有防滴漏油措施，严禁将机油滴漏于地表，造成土壤污染。清修机械时，废弃的棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理。1．4．10质量记录1．4．10．1质量文件与记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。（10）施工现场管理检查记录1．4．10．2附加说明 （1）按照国家新颁布标准“验评分离，强化验收，完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300—2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．5干粘石抹灰工程施工工艺标准1．5．1总则1．5．1．1适用范围本施工工艺标准适用于建筑外墙面抹干粘石工程。1．5．1．2编制参考标准及规范（1）中华人民共和国行业标准JGJ104--97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210--2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327--2001《住宅装饰装修工程施工规范》（5）《北京市建筑工程施工安全操作规程DBJ01-62—2002（6）中华人民共和国国家标准GB50325--2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（1SO法）》1．5．2术语、符号1．5．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。 （5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）冻结法：采用普通水泥砂浆，铺砌完毕后冻结的施工方法。允许砌体（11）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（12）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（13）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．5．2．2符号采用国家通用符号。1．5．3基本规定1．5．3．1基本规定（1）不同品种、不同强度等级的水泥不得混合使用。（2）底层的抹灰层强度不得低于面层的抹灰强度。（3）水泥砂浆拌好后应在初凝前用完（一般不超过2h）凡结硬砂浆不得继续使用。（4）材料使用必须符合国家现行标准的规定，严禁使用国家明令淘汰的材料。（5）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。（6）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。（7）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。（8）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．5．3．2质量要求干粘石表面应色泽一致、不露浆、不漏粘，石粒应粘结牢固，分布均匀、阳角无黑边。1．5．4施工准备1．5．4．1技术准备（1）设计施工图、设计说明及其他设计文件已完成。 （2）施工方案已完成，并通过审核、批准。（3）施工设计交底、施工技术交底（作业指导书）已签订完成。1．5．4．2材料要求（1）水泥宜采用32．5级、42．5级普通水泥、硅酸盐水泥或白水泥，要求使用同一批号、同一品种、同一生产厂家、同一颜色的产品。．水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂子宜采用中砂。要求颗粒坚硬、洁净。含泥量小于3％，使用前应过筛，筛好备用。（3）石渣所选用的石渣品种、规格、颜色应符合设计规定。要求颗粒坚硬、不含泥土、软片、碱质及其他有害有机物等。使用前应用清水洗净晾干，按颜色、品种分类堆放，并加以保护。（4）石灰膏石灰膏不得含有未熟化的颗粒和杂质。要求使用前进行熟化，时间不少于30d，质地应洁白细腻。（5）磨细石灰粉使用前用水熟化焖透，时间应7d以上，不得含有未熟化的颗粒和杂质。（6）颜料颜料应采用耐碱性和耐光性较好的矿物质颜料，进场后要经过检验，其品种、货源、数量要一次进够。（7）胶粘剂所使用胶粘剂必须符合国家环保质量要求。1．5．4．3主要机具（1）砂浆搅拌机：可根据现场使用情况选择强制式砂浆搅拌机或利用小型鼓筒式混凝土搅拌机等。（2）手推车：根据现场情况可采用窄式卧斗、翻斗式或普通式手推车。手推车车轮宜采用胶胎轮或充气胶胎轮，不宜采用硬质胎轮手推车。（3）主要工具：磅秤、筛子、水桶（大小）、铁板、喷壶、铁锹、灰槽、灰勺、托灰板、**水勺、木抹子、铁抹子、钢丝刷、钢卷尺（标、验）、水平尺（标、验）、方口尺（标、**验）、靠尺（标、验）、笤帚、米厘条、木杠、施工小线、粉线包、线坠、钢筋卡子、钉子、小塑料磙子、小压子、接石渣筛、拍板（图1．5．4．3） 图1．5．4．3木柏板、石渣托盘示意图*标：指检验合格后进行的标识。验：指量具在使用前应进行检验合格。1．5．4．4作业条件（1）主体结构必须经过相关单位（建设单位、施工单位、监理单位、设计单位）检验合格，并已验收。（2）抹灰工程的施工图、设计说明及其他设计文件已完成。施工作业指导书（技术交底）已完成。（3）施工所使用的架子已搭好，并已经过安全部门验收合格。架子距墙面应保持20～25cm，操作面脚手板宜满铺，距墙空档处应放接落石子的小筛子乙（4）门窗口位置正确，安装牢固并已采取保护。预留孔洞、预埋件等位置尺寸符合设计要求。（5）墙面基层以及混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，表面已处理完成，坑凹部分已按要求补平。（6）施工前根据要求应做好施工样板，并经过相关部门检验合格。1．5．5材料和质量要点1．5．5．1材料关键要求（1）水泥：进场或出厂日期超过三个月必须进行复验，合格后方可使用。复验由相关单位见证取样。（2）砂：要求颗粒坚硬，洁净，含泥量小于3％。（3）石渣：要求颗粒坚硬，不含泥土、软片，碱质及其他有害物质及有机物等。使用前应用清水洗净晾干。（4）胶粘剂：采用水溶性胶粘剂，掺加量应经过试验确定。 1．5．5．2技术关键要求（1）抹灰前应认真将基层清理干净，坚持“工序交接检验”制度。（2）粘分格条时注意粘在竖线的同一侧，分格要符合设计要求。（3）甩石子时注意甩板与墙面保持垂直，甩时用力均匀。（4）各层间抹灰不宜跟的太紧，底层灰七八成干时再抹上一层，注意抹面层灰前应将底层均匀润湿。1．5．5．3质量关键要求（1）注意防止于粘石面层不平，表面出现坑洼，颜色不一致。1）施工前石渣必须过筛，去掉杂质，保证石粒均匀，并用清水冲洗干净。2）底灰不要抹的太厚，避免出现坑洼现象。3）甩石渣时要掌握好力度，不可硬砸、硬甩，应用力均匀。4）面层石渣灰厚度控制在8～10mm为宜，并保证石渣浆的稠度合适。5）甩完石渣后，待灰浆内的水分泅到石渣表面用抹子轻轻将石渣压人灰层，不可用力过猛，造成局部返浆，形成面层颜色不一致。（2）注意防止粘石面层出现石渣不均匀和部分露灰层，造成表面花感。1）操作时将石渣均匀用力甩在灰层上，然后用抹子轻拍使石渣进人灰层1/2，外留1/2，使其牢固，表面美观。2）合理采用石渣浆配合比，最好选择掺入即能增加强度，又能延缓初凝时间的外加剂，以便于操作。3）注意天气变化，遇有大风或雨天应采取保护措施或停止施工。（3）注意防止干粘石出现开裂、空鼓。1）根据不同的基体采取不同的处理方法，基层处理必须到位。2）抹灰前基层表面应刷一道胶凝性素水泥浆每层厚度控制在5—7mm为宜。3）每层抹灰前应将基层均匀浇水润湿。4）冬季施工应采取防冻保温措施。（4）注意防止干粘石面层接槎明显、有滑坠。1）面层灰抹后应立即甩粘石渣。2）遇有大块分格，事先计划好，最好一次做完一块分格块，中间避免留槎。3）施工脚手架搭设要考虑分格块操作因素，应满足格块粘石操作合适而分步搭设架子。4）施工前熟悉图纸，确定施工方案，避免分格不合理，造成操作困难。（5）注意防止干粘石面出现棱角不通顺和黑边现象。1）抹灰前应严格按工艺标准，根据建筑物情况整体吊垂直、套方、找规矩、做灰饼、充筋，不得采用一楼层或一步架分段施工的方法。 2）分格条要充分浸水泡透，抹面层灰时应先抹中间，再抹分格条四周，并及时甩粘石渣，确保分格条侧面灰层未干时甩粘渣，使其饱满、均匀、粘结牢固、分格清晰美观。3）阳角粘石起尺时动作要轻缓，抹大面边角粘结层时要特别细心的操作，防止操作不当碰损棱角。当拍好小面石渣后应当立即起卡，在灰缝处撒些小石渣，用钢抹子轻轻拍压平直。如果灰缝处稍干，可淋少许水，随后粘小石渣，即可防止出现黑边。（6）注意防止干粘石面出现抹痕。1）根据不同基体掌握好浇水量。2）面层灰浆稠度配合比要合理，使其干稀适合。3）甩粘面层石渣时要掌握好时间，随粘随拍平。（7）注意防止分格条、滴水线（槽）不清晰、起条后不勾缝。1）施工操作前要认真作好技术交底，签发作业指导书。2）坚持施工过程管理制度，加强过程检查、验收。1．5．5．4职业健康安全关键要求（1）抹灰时参加高空作业的人员要检查身体，凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业的严禁从事高空作业。（2）抹灰参加高空作业人员衣着要轻便，禁止穿硬底和带钉的易滑鞋。（3）施工操作人员要熟知抹灰工安全技术操作规程，严禁酒后操作。（4）机械操作人员应经过专业培训合格，持证上岗，女同志操作机械时不得外露长发，学员不得独立操作。1．5．5．5环境关键要求（1）施工现场应设置围档式垃圾集中堆放场所，并有明显标识。（2）施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护及相关的规定。（3）施工产生的废水不得直接排放，需要排放时必须经过防污处理合格，并经环保部门同意方可排放。（4）施工机械不得有滴漏油现象，维修机械时要采取接油漏措施，防止油污直接滴漏在地表，造成大地土壤污染。（5）大风天不得从事筛砂、筛灰工作，现场存放的灰、砂等散装材料要进行苫盖。1.5.6.1工艺流程基层处理吊垂直、套方、找规矩抹灰饼、充筋抹底层灰分格弹线、粘分格条抹粘结层砂浆撒石粒处拍平、修整理起条勾缝喷水养护 1．5．6．2操作工艺（1）基层处理1）砖墙基层处理：抹灰前需将基层上的尘土、污垢、灰尘等清除干净，并浇水均匀湿润。2）混凝土墙基层处理：凿毛处理：用钢钻子将混凝土墙面均匀凿出麻面，并将板面酥松部分剔除干净，用钢丝刷将粉尘刷掉，用清水冲洗干净，然后浇水均匀湿润。清洗处理：用10％的火碱水将混凝土表面油污及污垢清刷除净，然后用清水冲洗晾干，刷一道胶粘性素水泥浆。或涂刷混凝土界面剂等方法均可。如采用混凝土界面剂施工时应按产品要求使用。（2）吊垂直、套方、找规矩当建筑物为高层时，可用经纬仪利用墙大角、门窗两边打直线找垂直。建筑为多层时，应从顶层开始用特制大线坠吊垂直，绷铁丝找规矩，横向水平线可按楼层标高或施工+50m线为水平基准交圈控制。（3）做灰饼、充筋根据垂直线在墙面的阴阳角、窗台两侧、柱、垛等部位做灰饼，并在窗口上下弹水平线，灰饼要横竖垂直交圈。然后根据灰饼充筋。（4）抹底层、中层砂浆用1:3水泥砂浆抹底灰，分层抹与充筋平，用木杠刮平木抹子压实、搓毛。待终凝后浇水养护。（5）弹线分格、粘分格条根据设计图纸要求弹出分格线，然后粘分格条，分格条使用前要用水浸透，粘时在条两侧用素水泥浆抹成45°八字坡形，粘分格条应注意粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀。弹线、分格应设专人负责，以保证分格符合设计要求。（6）抹粘结层砂浆为保证粘结层粘石质量，抹灰前应用水湿润墙面，粘结层厚度以所使用石子粒径确定，抹灰时如果底面湿润有干的过快的部位应再补水湿润，然后抹粘结层。抹粘结层宜采用两遍抹成，第一道用同强度等级水泥素浆薄刮一遍，保证结合层粘牢，第二遍抹聚合物水泥砂浆。然后用靠尺测试，严格按照高刮低添的原则操作，否则，易使面层出现大小波浪造成表面不平整影响美观。在抹粘结层时宜使上下灰层厚度不同，并不宜高于分格条，最好是在下部约1／3高度范围内比上面薄些。整个分格块面层比分格条低1mm左右，石子撒上压实后，不但可保证平整度，且条边整齐，而且可避免下部出现鼓包皱皮现象。（7）撒石粒（甩石子） 当抹完粘结层后，紧跟其后一手拿装石子的托盘，一手用木拍板向粘结层甩粘石子。要求甩严、甩均匀，并用托盘接住掉下来的石粒，甩完后随即用钢抹子将石子均匀地拍人粘结层，石嵌人砂浆的深度应不小于粒径的1／2为宜。并应拍实、拍严。操作时要先甩两边，后甩中间，从上至下快速均匀地进行，甩出的动作应快。用力均匀，不使石子下溜，并应保证左右搭接紧密，石粒均匀，甩石粒时要使拍板与墙面垂直平行，让石子垂直嵌入粘结层内，如果甩时偏上偏下、偏左偏右则效果不佳，石粒浪费也大，甩出用力过大会使石粒陷入太紧形成凹陷，用力过小则石粒粘结不牢，出现空白不宜添补，动作慢则会造成部分不合格，修整后宜出接槎痕迹和“花脸”。阳角甩石粒，可将薄靠尺粘在阳角一边，选做邻面干粘石，然后取下薄靠尺抹上水泥腻子，一手持短靠尺在已做好的邻面上一手甩石子并用钢抹子轻轻拍平、拍直，使棱角挺直。门窗璇脸、阳台、雨罩等部位应留置滴水槽，其宽度深度应满足设计要求。粘石时应先做好小面，后做大面。（8）拍平、修整、处理黑边拍平、修整要在水泥初凝前进行，先拍压边缘，而后中间，拍压要轻、重结合、均匀一致。拍压完成后，应对已粘石面层进行检查，发现阴阳角不顺挺直，表面不平整、黑边等问题，及时处理。（9）起条、勾缝前工序全部完成，检查无误后，随即将分格条、滴水线条取出，取分格条时要认真小心，防止将边棱碰损，分格条起出后用抹子轻轻地按一下粘石面层，以防拉起面层造成空鼓现象。然后待水泥达到初凝强度后，用素水泥膏勾缝。格缝要保持平顺挺直、颜色一致。（10）喷水养护粘石面层完成后常温24h后喷水养护养护期不少于2～3d，夏日阳光强烈，气温较高时，应适当遮阳，避免阳光直射，并适当增加喷水次数，以保证工程质量。1．5．7质量标准1．5．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，并洒水润湿。、检验要求：抹灰前应由质量部门对其基层处理质量进行检验，并填写隐蔽工程记录。达到要求后方可施工。检验方法：检查施工记录。（2）装饰抹灰工程所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检验要求：送检样品取样应由相关单位“见证取样”，并由负责见证人员签字认可、记录。检验方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于lOOmm。检验要求：不同材料基体交接面抹灰，宜采用铺钉金属网加强措施，保证抹灰质量不出现开裂。检验方法：检查隐蔽工程验收记录和施工记录。 （4）各抹灰层之间及抹灰层与基体之间必须粘接牢固，层应无脱层、空鼓和裂缝。抹灰检验要求：加强过程控制，严格工序检查验收，填写记录。检验方法：观察：用小锤轻击检查；检查施工记录。1．5．7．2一般项目（1）干粘石表面应色泽一致，不露浆、不漏粘，石粒应粘结牢固、分布均匀，阳角处无明显黑边。检验要求：施工时严格按施工工艺标准操作，并加强过程控制检查制度。检查方法：观察，手摸检查。（2）装饰抹灰分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面应平整光滑，棱角应整齐。检验要求：分格条宜用红白松木制作。应做成上窄下宽，用前必须用水浸透，木条起出后立即将粘在条上的水泥浆刷净浸水，以备再用。检查方法：观察。（3）有排水要求部位应做滴水线（槽），滴水线（槽）应整齐顺直，滴水应内高外低，滴水线（槽）的宽度和深度应不小于lOmm。检验要求：分格条宜用红白松木制作。应做成上宽7mm，下宽lOmm，厚（深）度lOmm，用前必须用水浸透，木条起出后立即将粘在条上的水泥浆刷净浸水，以备再用。检查方法：观察、尺量检查。（4）干粘石抹灰工程质量的允许偏差和检查方法应符合表1.5.7.2干粘石灰的允许偏差和检验方法表1.5.7.2项次项目允许偏差（mm）检验方法1立面垂直度4用2m垂直检测尺检查2平面平整度4用2m靠尺和塞尺检查3阴阳角方正3用直角检测尺检测4分隔条（缝）直线度2拉5m线，不足5m拉通线，用钢直尺检查5墙裙、勒脚上口直线度－拉5m线，不足5m拉通线，用钢直尺检查1．5．8成品保护（1）根据现场和施工情况，应制定成品保护措施，成品保护可采取看护、隔离、封闭等形式。（2）施工过程中翻脚手板及施工完成后拆除架子时要对操作人员进行交底，要轻拆轻放，严禁乱拆和抛扔架杆、架板等，避免碰撞干粘石墙面，粘石做好后的棱角处应采取隔离保护，以防碰撞。 （3）抹灰前对门、窗口应采取保护措施，铝门、窗口应贴膜保护抹灰完成后应将门窗口及架子上的灰浆及时清理干净，散落在架子上的石渣及时回收。（4）其他工种作业时严禁蹬踩已完成的干粘石墙面，油漆工作业时严防碰倒油桶或滴甩刷子油漆，以防污染墙面。（5）不同的抹灰面交叉施工时，应将先做好的抹灰面层采取保护措施后方可施工。1．5．9安全环保措施1．5．9．1安全措施（1）外墙抹灰采用高大架子时，施工前架子整体必须经安全部门验收合格后，方可进行施工。（2）拆翻架子及脚手板，必须由专业人员执证上岗，非专人员严禁拆搭施工架子。（3）使用桥式或吊篮架子施工时，安装时必须由专业人员执证上岗操作，架子安装必须满足安全规范要求，并由安全部门检查验收合格后方可使用。吊篮升降操作人员必须经培训合格由专人负责，非负责人员严禁随意操作。（4）支搭、拆除高大架子要制定方案，方案必须经上级主管安全部门审核批准。（5）施工操作人员严禁在架子上打闹、嬉戏或在非通道上下。1．5．9．2环保措施（1）采用机械集中搅拌灰料时，所使用机械必须是完好的，不得有漏油现象，维修机械时应采取接油滴漏措施，以防止机油滴落在大地上造成土壤污染。对清擦机械使用的棉丝（布）及清除的油污要装袋集中回收，并交合格消纳方消纳，严禁随意丢弃或燃烧消纳。（2）施工现场搅拌站应制定施工污水处理措施，施工污水必须经过处理达到排放标准后再进行有组织的排放或回收再利用施工。施工污水不得直接排放，以防造成污染。（3）抹灰施工过程中所产生的所有施工垃圾必须及时清理、集中消纳，作到活完底清。（4）高处作业清理施工垃圾时不可抛撒，以防造成粉尘污染。1．5．10质量记录1．5．10．1质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告、进场验收记录、进场材料复试记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。 （10）施工现场管理检查记录。1．5．10．2附力口说明（1）按照国家新颁布标准“验评分离，强化验收，完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300--2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．6假面砖工程施工工艺标准1．6．1总则1．6．1．1适用范围本施工工艺标准适用于商业、住宅、办公、娱乐、医疗及服务等房屋建筑的外墙假面砖墙面装饰工程。1．6．1．2编制参考标准及规范（1）中华人民共和国行业标准JGJ104--97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210---2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327--2001《住宅装饰装修工程施工规范》（5）《北京市建筑工程施工安全操作规程》DBJ01--62—2002（6）中华人民共和国国家标准GB50325--2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（ISO法）》1．6．2术语、符号1．6．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。 （3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。（5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（11）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（12）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．6．2．2符号采用国家通用符号。1．6．3基本规定1．6．3．1基本规定（1）设计1）抹灰工程应有施工图、设计说明及其他设计文件。2）承担抹灰工程设计的单位应具有相应的资质。（2）材料1）材料进场时应对品种、规格、外观和数量进行验收。2）进场后需要进行复验的材料应符合国家规范规定。3）现场配制的砂浆、胶粘剂等，应符合设计要求。4）不同品种、不同强度等级的水泥不得混合使用。（3）施工1）在施工中严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能，严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。2）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。3）向广额专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。 4）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。5）施工完成验收前应将施工现场清理干净。6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、震动等对周围环境造成的污染和危害。7）用于冻结法砌筑的墙，室外抹灰应待其完全解冻后施工；不得采用热水冲刷冻结的墙面或用热水消除墙面的冻霜。8）假面砖不宜在严冬季节施工，当需要安排施工时，宜采用暖棚法施工。1．6．3．2质量要求假面砖表面应平整，沟纹清晰，留缝整齐，色泽一致，应无掉角、脱皮、起砂等缺陷。1．6．4施工准备1．6．4．1技术准备（1）设计施工图、设计说明及其他设计文件已完成。（2）施工方案审核、批准已完成。（3）施工技术交底（作业指导书）已签订完成。1．6．4．2材料要求．（1）水泥1）水泥宜采用42．5级普通水泥、硅酸盐水泥或白色、彩色水泥，应选用同一厂家、同一批号、同强度等级、同品种、颜色一致的水泥。2）水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂宜采用粒径0.35～0.5mm的中砂，使用前应过5mm孔径筛径筛净。（3）石灰膏使用时不得含有未熟化的颗粒和杂质，使用前应充分熟化。熟化时间不少于30d。（4）石灰粉石灰粉其细度过0.125mm孔径筛，累计筛余量不大于13％。使用前要用水浸泡使其充分熟化，时间不少于3d。（5）颜料应采用矿物质颜料，使用时按设计要求和工程用量，与水泥一次性拌均匀，备足，过筛装袋，保存时避免潮湿。1．6．4．3主要机具假面砖抹灰施工工具除需增加铁钩子、铁梳子或铁刨、铁辊外，其他与一般抹灰工具相同。 1．6．4．4作业条件（1）主体结构已经过相关单位（建筑单位、施工单位、监理单位、设计单位）检验合格，并已验收。（2）门窗口、预埋件、穿墙管道、预留洞口等位置正确安装牢固，缝隙用1:3水泥砂浆堵塞严。（3）施工用双排外脚手架或吊篮、桥式架已搭好，为操作方便，架子距墙面20～25cm为宜。（4）抹灰基层表面的油渍、灰尘、污垢等应清除干净，墙面提前浇水均匀湿透。（5）根据设计、施工方案进行技术交底，按要求做好样板，并经相关单位（部门）检验认可。（6）所需材料准备充分，操作环境达到施工条件。（7）抹灰工程的施工图、设计说明及其他设计文件已完成。1．6．5材料和质量要求1．6．5．1材料关键要求（1）水泥：进厂或超过出厂日期三个月必须进行取样复试，合格后方可使用。（2）砂：要求颗粒坚硬、砂质洁净，含泥量不大于3％。（3）石灰膏：要求质地洁白、细腻、无杂质。（4）颜料：应选用耐碱、耐光的矿物性颜料。1．6．5．2技术关键要求（1）分格和质感：墙面、柱面分格应于墙面砖规格一致面砖模数必须符合层高及墙面宽窄要求。（2）面层彩色：面层彩色浆稠度必须通过试验，色调应通过做样板确定。（3）施工放线：施工时假面砖放线要统一，模数要符合设计及规范要求。1．6．5．3质量关键要求（1）抹灰砂浆超过2h或结硬砂浆严禁使用。（2）分层抹灰不宜抹的过厚或跟的太紧，防止出现空鼓和表层裂缝。（3）分格线应横平竖直，划沟间距、深浅一致，墙面干净整齐，质感逼真。（4）施工时关键是应按面砖尺寸分格划线，随后再划沟。（5）假面砖颜色应符合设计要求，施工前先做样板，经确定按样板大面积施工。（6）施工放线时应准确控制上、中、下所弹的水平通线，确保水平接线平直，无错槎现象。1．6．5．4职业健康安全关键要求（1）抹灰时参加高空作业的人员要检查身体，凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业的严禁从事高空作业。 （2）抹灰参加高空作业人员衣着要轻便，禁止穿硬底和带钉的易滑鞋。（3）施工操作人员要熟知抹灰工安全技术操作规程，严禁酒后操作。（4）机械操作人员应经过专业培训合格，持证上岗，女同志操作机械时不得外露长发，学员不得独立操作。1．6．5．5环境关键要求（1）施工现场应设置围档式垃圾集中堆放场所，并有明显标识。（2）施工垃圾不得随意消纳，垃圾消纳必须符合国家、地方环境保护及相关的规定。（3）施工产生的废水不得直接排放，需要排放时应经防污处理合格后，经环保部门同意后排放。（4）施工机械不得有滴漏油现象，维修时要采取接油漏措施，禁止油污直接滴漏在地表，造成大地土壤污染。（5）大风天不得从事筛砂、筛灰工作。现场存放的灰、砂等散装材料要进行苫盖。1．6．6施工工艺1．6．6．1工艺流程堵门窗口缝及脚手眼、孔洞等→墙面基层处理→吊线、找方、做灰饼、充筋→抹底层、中层灰→抹面层灰、做面砖→清扫墙面1．6．6．2操作工艺（1）堵门窗口缝及脚手眼、孔洞等堵缝工作要作为一道工序安排专人负责，门窗框安装位置准确牢固，用1:3水泥砂浆将缝隙塞严。堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后用砖将其补齐砌严。（2）墙面基层处理1）砖墙基层处理：抹灰前需将基层上的尘土等清除干净。2）混凝土墙基层处理：污垢、灰尘、残留砂浆、舌头灰凿毛处理：用钢钻子将混凝土墙面均匀凿出麻面，并将板面酥松部分剔除干净，用钢丝刷将粉尘刷刷掉，用清水冲洗干净，然后浇水湿润。清洗处理：用10％的火碱水将混凝土表面油污及污垢清刷除净，然后用清水冲洗晾干，采用涂刷素水泥浆或混凝土界面剂等处理方法均可。如采用混凝土界面剂施工时，应按所使用产品要求使用。3）抹底灰前应将基层浇水均匀湿润。（3）吊线、找方、做灰饼、充筋根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工+50cm线为水平基准线进行交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时则以灰饼做基准充筋，使其保证横平竖直。（4）抹底层、中层灰 根据不同的基体，抹底层灰前可刷一道胶粘性水泥浆，然后抹1:3水泥砂浆，每层厚度控制在5～7一为宜。分层抹灰抹与充筋平时用木杠刮平找直，木抹搓毛，每层抹灰不宜跟的太紧，以防收缩影响质量。（5）涂抹面层灰、做面砖：1）涂抹面层灰前应先将中层灰浇水均匀湿润，再弹水平线，按每步架子为一个水平作业段，然后上中下弹三条水平通线，以便控制面层划沟平直度，随抹1:1水泥结合层砂浆，厚度为3mm，接着抹面层砂浆，厚度为3～4mm。2）待面层砂浆稍收水后，先用铁梳子沿木靠尺由上向下划纹，深度控制在1～2mm为宜，然后再根据标准砖的宽度用铁皮刨子沿木靠尺横向划沟，沟深为3~4mm，深度以露出层底灰为准。详见图1．6．6．2.图1．6．6．2假面砖操作示意图（6）清扫墙面面砖面完成后，及时将飞边砂粒清扫干净。不得留有飞棱卷边现象。1．6．7质量标准1．6．7．1主控项目（1）抹灰前基层表面的尘土、污垢、油渍等应清除干净，洒水润湿。检验要求：抹灰前应由质量部门对其基层处理质量进行检验，并填写隐蔽工程记录。达到要求后方可施工。检验方法：检查施工记录。（2）装饰抹灰工程所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检验要求：送检取样应由相关单位进行见证取样，并由见证人员签字认可、记录。 检验方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于lOOmm。检验要求：不同材料基体交接面抹灰，宜采用铺钉金属网加强措施，保证抹灰质量不出现开裂。金属网铺钉同一般抹灰工程做法。检验方法：检查隐蔽工程验收记录和施工记录。（4）各抹灰层之间及抹灰层与基体之间必须粘接牢固，抹灰层应无脱层、空鼓和裂缝。检验要求：严格过程控制，每道工序完成后应进行工序检查验收并填写记录。检验方法：观察：用小锤轻击检查；检查施工记录。1．6．7．2一般项目（1）假面砖表面应平整、沟纹清晰、留缝整齐、色泽一致、无掉角、脱皮、起砂等缺陷。检验要求：施工严格按施工工艺标准操作。检验方法：观察、手摸检查。（2）装饰抹灰分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面平整光滑，棱角整齐。检验要求：分格应符合设计要求。检查方法：观察。（3）有排水要求部位应做滴水（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于lOmm。做法与水泥砂浆同。检验要求：分格条宜用红、白松木制作，应做成上窄下宽，使用前应用水浸透，木条起出后应立即将粘在条上的水泥浆刷净浸水，以备再用。检验方法：观察、尺量检查。（4）假面砖工程质量允许偏差和检验方法应符合表1．6．7．2。假面砖允许偏差和检验方法表1．6．7．2项次项目允许偏差（mm）检验方法1立面垂直度4用2m垂直检测尺检查2平面平整度3用2m靠尺和塞尺检查3阳角方正3用直角检测尺检测拉5m线，不足5m拉通线，用钢4分隔条（缝）直线度2直尺检查拉5m线，不足5m拉通线，用钢5墙裙、勒脚上口直线度－直尺检查 1．6．8成品保护（1）根据现场和施工情况，按要求应制订成品保护措施，成品保护可采用看护、隔离、封闭等形式。（2）施工过程中翻脚手板及施工完成后拆除架子时要对操作人员进行施工交底，要轻拆轻放，严禁乱拆和抛扔架杆、架板等，以免造成碰损假面砖墙面，棱角处应采取隔离保护措施，以防撞损。（3）抹灰前应对木门窗口用铁皮或木板进行保护。铝门窗口应贴膜保护，假面砖完成后应将门窗口及架子上的灰浆及时清理干净。（4）其他工种作业时严禁蹬踩已完成假面砖墙面，油漆工作业时严防碰倒油桶或滴甩刷子油漆，以防污染墙面。（5）不同面层材料交叉作业时，应将先做好的面层采取保护措施后再施工。1．6．9安全环保措施1．6．9．1安全措施（1）搭设抹灰用高大架子必须有设计和施工方案，参加搭架子的人员，必须经培训合格，持证上岗。（2）遇有恶劣气候（如风力在六级以上），影响安全施工时，禁止高空作业。（3）高空作业衣着要轻便，禁止穿硬底鞋和带钉易滑鞋上班。（4）施工现场的脚手架、、防护设施、安全标志和警告牌；不得擅自拆动，需拆动应经施工负责人同意，并由专业人员加固后拆动。（5）乘人的外用电梯、吊笼应有可靠的安全装置，禁止人员随同运料吊篮、吊盘上下。（6）对安全帽、安全网、安全带要定期检查，不符合要求的严禁使用。（7）高大架子必须经相关安全部门检验合格后方可开始使用。1．6．9．2环保措施（1）使用现场搅拌站时，应设置施工污水处理设施。施工污水未经处理不得随意排放，需要向施工区外排放时必须经相关部门批准方可外排。（2）施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撤。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。（3）大风天严禁筛制砂料、石灰等材料。（4）砂子、石灰、散装水泥要封闭或苫盖集中存放，不得露天存放。（5）清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采取抛撒运输方式，以防造成粉尘污染。（6）施工现场应设立合格的卫生环保设施，严禁随处大小便。（7）施工现场使用或维修机械时，应有防滴漏油措施，严禁将机油滴漏于地表，造成土壤污染。清修机械时，废弃的棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理。1．6．10质量记录 1．6．10．1质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录，进场材料复验记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工现场管理检查记录。（10）施工记录。1．6．1．2附加说明（1）按照国家新颁布标准“验评分离，强化验收、完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300－2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。1．7清水砌体勾缝工程施工工艺标准1．7．1总则1．7．1．1适用范围本施工工艺标准适用于工业与民用建筑的清水砌体砂浆和原浆勾缝工程的施工。1．7．1．2编制参考标准及规范（1）中华人民共和国行业标准JGJl04—97《建筑工程冬期施工规程》（2）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（4）中华人民共和国国家标准GB50327－2001《住宅装饰装修工程施工规范》（5）北京市建筑工程施工安全操作规程DBJ01--62—2002 （6）中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（7）中华人民共和国国家标准GB／T17671—1999《水泥胶砂强度检验方法（ISO法）》1．7．2术语、符号1．7．2．1术语（1）验收：建筑工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。（2）进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。（3）检验批：按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。（4）见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。（5）检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。（6）主控项目：建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（7）一般项目：除主控项目以外的检验项目。（8）基层：直接承受装饰装修施工的面层。（9）基体：建筑物的主体结构或围护结构。（10）表示很严格，非这样做不可的用词，正面词采用“必须”；反面词采用“严禁”。（11）表示严格，在正常情况下均应这样做的用词，正面词采用“应”；反面词采用“不应”或“不得”。（12）表示允许稍有选择，在条件许可时，首先应这样做的用词，正面词采用“宜”；反面词采用，“不宜”，表示有选择，在一定条件下可以这样做的，采用“可”。1．7．2．2符号采用国家通用符号。1．7．3基本规定1．7．3．1基本规定（1）设计1）抹灰工程应有施工图、设计说明及其他设计文件。2）承担抹灰工程设计的单位应具有相应的资质。（2）材料1）所有材料进场时应对品种、规格、外观和数量进行验收。C材料包装应完好，应有产品合格证书。 2）进场后需要进行复验的材料应符合国家规范规定。3）现场配制的砂浆、胶粘剂等，应符合设计要求。4）不同品种、不同强度等级的水泥不得混合使用。（3）施工1）在施工中严禁违反设计文件擅自改动建筑主体、承重结构构或主要使用功能，严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。2）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行“工序交接”检验。3）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工。4）施工过程质量管理应有相应的施工技术标准和质量管理体体系，加强过程质量控制管理。5）施工完成验收前应将施工现场清理干净。6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。1．7．3．2质量要求清水砌体勾缝应横平竖直，交接处应平顺，宽度和深度应均匀，表面应压实抹平，无瞎缝、漏勾缝、开裂等。1．7．4施工准备1．7．4．1技术准备（1）设计施工图、设计说明及其他设计文件已完成，并通过审核、批准实施。（2）施工方案审核、批准已完成。（3）施工技术交底（作业指导书）已签订完成。1．7．4．2材料要求（1）水泥宜采用32.5级普通水泥或矿渣水泥，应选择同一品种、同一强度等级、同一厂家生产的水泥。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂子宜采用细砂，使用前应过筛。（3）磨细生石灰粉不含杂质和颗粒，使用前7d用水将其闷透。（4）石灰膏使用时不得含有未熟化的颗粒和杂质，熟化时间不少于30d。（5）颜料 应采用矿物质颜料，使用时按设计要求和工程用量，与水泥一次性拌均匀，计量配比准确，应做好样板（块），过筛装袋，保存时避免潮湿。1．7．4．3主要机具（1）砂浆搅拌机：可根据现场使用情况选择强制式水泥砂浆搅拌机或利用小型鼓筒混凝土搅拌机等。（2）手推车：根据现场情况可采用窄式卧斗、翻斗式或普通式手推车。手推车车轮宜采用胶胎轮或充气胶胎轮，不宜采用硬质轮手推车。（3）操作工具：铁锹、铁板、灰槽、锤子、扁凿子（开口凿）、尖头钢钻子、瓦刀、托灰板、小铁桶、筛子、粉线袋、施工小线、长溜子、短溜子、喷壶、笤帚、毛刷等。1．7．4．4作业条件（1）主体结构已经过相关单位（建筑单位、施工单位、监理单位、设计单位）检验合格，并已验收。（2）施工用脚手架（或吊篮、或桥式架）已搭设完成，做好防护，已验收合格。（3）所使用材料（如颜料等）已准备充分。（4）施工方案、施工技术交底已完成。（5）门窗口位置正确，安装牢固并已采取保护。预留孔洞、预埋件等位置尺寸符合设计要求，门窗口与墙间缝隙应用砂浆堵严。1．7．5材料和质量要点1．7．5．1材料关键要求（1）水泥：进场或出厂日期超过三个月必须进行复验，合格后方可使用。（2）砂：质地洁净，含泥量小于3％。（3）颜料：应选用耐碱、耐光的矿物性颜料。1．7．5．2技术关键要求（1）横竖缝交接处应平顺、深浅一致、无丢缝缝应横平竖直。水平缝（2）勾缝前应拉通线检查砖缝顺直情况，窄缝、瞎缝应按线进行开缝处理。（3）每段墙缝勾好后应及时清扫墙面，以免时间过长灰浆过硬，难以清除造成污染。1．7．5．3质量关键要求（1）门窗口四周塞灰不严、表面开裂：施工时要认真将灰缝塞满压实，最好设技术熟练人员做此项工作。（2）横竖缝接槎不齐：操作时认真将缝槎接好，并反复勾压，勾完后要认真将缝清理干净，然后认真检查，发现问题及时处理。（3）缝子深浅不一致：施工时划缝是关键，要认真将缝划致深浅一致，切不可敷衍了事。（4）窄缝、瞎缝：勾缝前要认真检查，施工前要将窄缝、瞎缝进行开缝处理，不得遗漏。 （5）缝子漏勾：一段作业面完成后，要认真检查有无漏勾，尤其注意门窗旁侧面，发现漏勾及时补勾。1．7．5．4职业健康安全关键要求（1）参加施工人员要坚守岗位，严禁酒后操作。（2）机械操作人员必须身体健康，培训合格，持证上岗，非专业人员禁止操作机械。（3）凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业的严禁从事高空作业。（4）施工用外脚手架搭设必须满足设计及安全规范要求，并经验收合格方可使用。1．7．5．5环境关键要求（1）施工垃圾必须集中堆放。（2）施工污水未经处理不得随意排放。（3）施工机械不得有滴漏油现象。（4）大风天不得从事筛砂、筛灰工作，现场存放的灰、砂等散装材料要进行苫盖。1．7．6施工工艺1．7．6．1工艺流程放线、找规矩→开缝、修补→塞堵门窗口缝及脚手眼等→墙面浇水→勾缝→扫缝→找补漏缝→清理墙面1．7．6．2操作工艺（1）放线、找规矩顺墙立缝自上而下吊垂直，并用粉线将垂直线弹在墙上，作为垂直的规矩。水平缝以同层砖的上下棱为基准拉线，作为水平缝控制的规矩。（2）开缝、修补根据所弹控制基准线，凡在线外的棱角，均用开缝凿剔掉（俗称开缝），对剔掉后偏差较大，应用水泥砂浆顺线补齐，然后用原砖研粉与胶粘剂拌合成浆，刷在补好的灰层上，应使颜色与原砖墙一致。（3）塞堵门窗口缝及脚手眼等勾缝前，将门窗台残缺的砖补砌好，然后用1:3水泥砂浆将门窗框四周与墙之间的缝隙堵严塞实、抹平，应深浅一致。门窗框缝隙添塞材料应符合设计及规范要求。堵脚手眼时需先将眼内残留砂浆及灰尘等清理干净，后洒水润湿，用同墙颜色一致的原砖补砌堵严。（4）墙面浇水首先将污染墙面的灰浆及污物清刷干净，然后浇水冲洗湿润。（5）勾缝 勾缝砂浆配制应符合设计及相关要求，并且不宜拌制太稀。勾缝顺序应由上而下，先勾水平缝，然后勾立缝。勾平缝时应使用长溜子，操作时左手托灰板，右手执溜子，将拖灰板顶在要勾的缝的下口，用右手将灰浆推人缝内，自右向左喂灰，随勾随移动托灰板，勾完一段，用溜子在缝内左右推拉移动，勾缝溜子要保持立面垂直，将缝内砂浆赶平压实、压光，深浅一致。勾立缝时用短溜子，左手将托灰板端平，右手拿小溜子将灰板上的砂浆用力压下（压在砂浆前沿），然后左手将拖灰板扬起，右手将小溜子向前上方用力推起（动作要迅速），将砂浆叼起勾人主缝，这样可避免污染墙面。然后使溜子在缝中上下推动，将砂浆压实在缝中。勾缝深度应符合设计要求，无设计要求时，一般可控制在4～5mm为宜。（6）扫缝每一操作段勾缝完成后，用笤帚顺缝清扫，先扫平缝，后扫立缝，并不断抖弹笤帚上的砂浆，减少墙面污染。（7）找补漏缝扫缝完成后，要认真检查一遍有无漏勾的墙缝，尤其检查易忽略，挡视线和不易操作的地方，发现漏勾的缝及时补勾。（8）清扫墙面勾缝工作全部完成后，应将墙面全面清扫，对施工中污染墙面的残留灰痕应用力扫净，如难以扫掉时用毛刷蘸水轻刷，然后仔细将灰痕擦洗掉，使墙面干净整洁。1．7．7质量标准1．7．7．1主控项目（1）清水砌体勾缝所用水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检验要求：水泥复试取样时应由相关单位进行见证取样，并签字认可。拌制砂浆配合比计量时，应使用量具，不得采用经验估量法，计量配合比工作应设专人负责。检验方法：检查复验报告和施工记录。（2）清水砌体勾缝应无漏勾，勾缝材料应粘结牢固，无开裂。检验要求：施工中应加强过程控制，坚持工序检查制度，要作好施工记录。检验方法：观察。1．7．7．2一般项目（1）清水砌体勾缝应横平竖直，交接处应平顺，宽度和深度应均匀，表面应压实抹平。检验要求：参加勾缝的操作人员必须是合格的熟练技工人员，非技工人员须经培训合格后方可进行操作。检查方法：观察，尺量检查。（2）灰缝应颜色一致，砌体表面应洁净。检验要求：勾缝使用的水泥、颜料应是同一品种、同一批量、同一颜色的产品。并一次备足，集中存放，并避免受潮。勾缝完成后要认真清扫墙面。 检查方法：观察。1．7．8成品保护（1）施工时严禁自上步架或窗口处向灰槽内倒灰，以免溅脏墙面，勾缝时溅落到墙面的砂浆要及时清理干净。（2）当采用高架提升机运料时，应将周围墙面围挡，防止砂浆、灰尘污染墙面。（3）勾缝时应将木门窗框加以保护，门窗框的保护膜不得撕掉。（4）拆架子时不得抛掷，以免碰损墙面，翻脚手板时应先将上面的灰浆和杂物清理干净。1．7．9安全环保措施1．7．9．1安全措施（1）进入施工现场，必须戴安全帽，禁止穿硬底鞋、拖鞋及易滑的钉鞋。（2）施工现场的脚手架、防护设施、安全标志和警告牌等，不可擅自拆动，确需拆动应经施工负责人同意由专人拆动。（3）乘人的外用电梯、吊笼，必须安装可靠的安全装置，严禁任何人利用运料吊篮、吊盘上下。（4）高空作业所用材料要堆放平稳，操作工具应随手放人工具袋内，上下传递物件严禁抛掷。1．7．9．2环保措施（1）现场搅拌站应设污水沉淀池，污水经处理达标后继续利用。施工污水不得随意排放，防止造成土壤和自然水源污染。（2）施工垃圾消纳应与地方环保部门办理消纳手续或委托合格（地方环保部门认可的）单位组织消纳。（3）清理施工现场时严禁从高处向下抛撒运输，以防造成粉尘污染。（4）现场应使用合格的卫生环保设施，严禁随地大小便。1．7．10质量记录1．7．10．1质量记录（1）材料的产品合格证书、性能检测报告，进场验收记录和复验报告。（2）隐蔽工程记录。（3）检验批检验记录。（4）分项和单位工程检验记录（5）施工质量检验评定记录。（6）施工现场检查记录。（7）施工日志。 1．7．10．2附力口说明（1）按照国家新颁布标准“验评分离，强化验收，完善手段，过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合《建筑工程施工质量验收统一标准》（GB50300－2001）的规定。（4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强过程控制管理。2吊顶工程2．1轻钢骨架活动罩面板顶棚施工工艺标准2．1．1总则2．1．1．1适用范围本章适用于工业与民用建筑中轻钢骨架下面安装活动罩面板顶棚工程。2．1．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326—2001《建设工程项目管理规范》（5）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（6）《建筑安装分项工程施工工艺规程》DBJ01—26—962．1．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。 （3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。2．1．3施工准备2．1．3．1技术准备编制轻钢骨架活动罩面板顶棚工程施工方案，，并对工人进行书面技术及安全交底。2．1．3．2材料要求（1）轻钢龙骨分U形和T形龙骨两种。（2）轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。（3）零配件：有吊杆、花篮螺栓、射钉、自攻螺钉。（4）按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。（5）质量要求，见表2．1．3．2-1～4。轻钢龙骨断面规格尺寸允许偏差单位:mm表2．1．3．2-1项目优等品一等品合格品±30长度L－10A≤30±1.0覆盖龙骨尺寸AA＞30±1.5断面尺寸尺寸B±0.3±0.4±0.5尺寸A±0.3±0.40.5±其他龙骨≤30±1.0断面尺寸尺寸B＞30±1.5轻钢龙骨角度允许偏差表2．1．3．2-2成形角的最短边尺寸优等品一等品合格品10～18±1°15′±1°30′±2°00′＞18±1°00′±1°15′±1°30′2轻钢龙骨外观、表面质量单位：g／m表2．1．3．2-3优等品一等品合格品 缺陷种类无较严重腐蚀、损坏黑斑、麻点。面积不大不允许2于1cm的黑斑每米长度内不多于5处腐蚀、损坏黑斑、麻点项目优等品一等品合格品双面镀锌量12010080硅钙板的质量要求表2．1．3．2-4序号项目单位保准要求长度mm±1宽度mm±1厚度mm6±0.3厚度平均度％≤8外观质量与1规格尺寸平板边缘平直度mm/m≤2平板边缘垂直度mm/m≤3平板表面平整度mm≤1表面质量－平面应平整，不得有缺角、鼓泡和凹陷含水率％≤1032物理力学密度g/cm0.90＜D≤1.20湿胀率%≤0.252．1．3．3主要机具（表2．1．3．3）（1）电动机具：电锯、无齿锯、手枪钻、射钉枪、冲击电锤、电焊机。（2）手动机具：拉铆枪、手锯、手刨子、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。每班组主要机具配备一展表表2.1.3.3机械、设备名定额率或容序号规格型号数量性能工种备注称量1电圆锯5008B1.4KW1良好木工按8～10人/班组计算2角磨机9523NB0.54KW1良好木工按8～10人/班组计算3电锤TE-150.65KW2良好木工按8～10人/班组计算4电动自动刀FD-778HV0.5KW3良好木工按8～10人/班组计算 5手电钻JIZ-ZD-A100.43KW1良好木工按8～10人/班组计算6射钉枪SDT-A3014良好木工按8～10人/班组计算7点焊机BX6-1200.28KW1良好木工按8～10人/班组计算8砂轮切割JIG-SDG-3501.25KW1良好木工按8～10人/班组计算9拉铆枪2良好木工按8～10人/班组计算10铝合金靠尺2m3良好木工按8～10人/班组计算11水平尺600m4良好木工按8～10人/班组计算12扳手活动扳手或六角扳手8良好木工按8～10人/班组计算13铅丝φ0.4～0.8100mm良好木工按8～10人/班组计算14粉线包1良好木工按8～10人/班组计算15墨斗1良好木工按8～10人/班组计算16小白线100mm良好木工按8～10人/班组计算17开刀10良好木工按8～10人/班组计算18卷尺5m8良好木工按8～10人/班组计算19方尺300m4良好木工按8～10人/班组计算20线锤0.5kg4良好木工按8～10人/班组计算21托线板2mm2良好木工按8～10人/班组计算22胶钳3良好木工按8～10人/班组计算2．1．3．4作业条件（1）吊顶工程在施工前应熟悉施工图纸及设计说明。（2）吊顶工程在施工前应熟悉现场。（3）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。（4）对吊顶内的管道、设备的安装及水管试压进行验收。（5）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。（6）材料进场验收记录和复验报告，技术交底记录。（7）板安装时室内湿度不宜大于70％以上。2．1．4关键质量要点2．1．4．1材料的关键要求（1）按设计要求可选用龙骨和配件及罩面板，材料品种、规格、质量应符合设计要求。 （2）对人造板、胶粘剂的甲醛、苯含量进行复检，检测报告应符合国家环保规定月球。（3）吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。2．1．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围内。2．1．4．3质量关键要求（1）吊顶龙骨必须牢固、平整利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。（2）吊顶面层必须平整施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料质量要求。（3）大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。2．1．4．4职业健康安全关键要求（1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46—88。（2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01－62—2002。（3）施工过程中防止粉尘污染应采取相应的防护措施。（4）电、气焊的特殊工种，应注意对施工人员健康劳动保护设备配备齐全。2．1．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—-2001。（2）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。2．1．5施工工艺2．1．5．1施工工艺流程顶棚标高弹水平线→划龙骨分档线→安装水电管线→安装主龙骨→安装次龙骨→安装照面板→安装压条2．1．5．2操作工艺（1）弹线 用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也适当抄几个点），弹出水准线（水准线据地面一般为500mm），从水准线量至吊顶设计高度加上12mm（一层白骨板的厚度），用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距900～1000mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。（2）固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用φ6的吊杆，如果大于1000mm，应采用φ8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度小于1000mm，可以采用φ8的吊杆，如果大于1000mm，应采用户φ10的吊杆，还应设置反向支撑。吊杆的一端同L30×30×3角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于lOOmm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。（3）在梁上设置吊挂杆件1）吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。2）吊杆距主龙骨端部距离不得超过300mm，否则应增加吊杆。3）吊顶灯具、风口及检修口等应设附加吊杆。（4）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙（柱），可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。（5）安装主龙骨1）主龙骨应吊挂在吊杆上。主龙骨间距900～1000mm。主龙骨分为轻钢龙骨和T形龙骨。轻钢龙骨可选用UC50中龙骨和UC38小龙骨。主龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1／200～1／300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。2）跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。3）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。（6）安装次龙骨次龙骨分明龙骨和暗龙骨两种。暗龙骨吊顶：即安装罩面板时将次龙骨封闭在棚内，在顶棚表面看不见次龙骨。明龙骨吊顶：即安装罩面板时次龙骨明露在罩面板下，在顶棚表面能够看见次龙骨。次龙骨应紧贴主龙骨安装。次龙骨间距300～600mm。次龙骨分为T形烤漆龙骨、T形铝合金龙骨，和各种条形扣板厂家配带的专用龙骨。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上，条形扣板有专用的阴角线做边龙骨。（7）罩面板安装吊挂顶篷罩面板常用的板材有吸声矿棉板、硅钙板、塑料板、格栅和各种扣板等 1）矿棉装饰吸声板安装规格一般分为300mm×600mm，600mm×600mm，600mm×1200mm三种；300mm×600mm的多用于暗插龙骨吊顶，将面板插于次龙骨上。600mm×600mm及600mm×l200mm一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。2）硅钙板、塑料板安装规格一般为600mmX600mm，一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观与饰面的交接应吻合、严密。；3）格栅安装规格一般为100mm×l00mm；150mm×l50mm；200mm×200mm等多种方形格栅，一般用卡具将饰面板板材卡在龙骨上。4）扣板安装规格一般为lOOmm×l00mm；150mm×150mm；200mm×200mm；600mm×600mm等多种方形塑料板，还有宽度为lOOmm；150mm；200mm；300mm；600mm等多种条形塑料板；一般用卡具将饰面板板材卡在龙骨上。2．1．6质量标准2．1．6．1主控项目（1）钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。（2）轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。（3）对人造木板的甲醛含量进行复检，检测报告应符合国家环保规定要求。（4）罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷，安装必须整齐。2．1．6．2一般项目（1）整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。（2）罩面板表面平整、洁净、颜色一致，无污染等缺陷。（3）允许偏差项目见表2．1．6．2。轻钢骨架活动罩面板顶棚允许偏差表2.1.6.2允许偏差（mm）检验方法项次项类项目矿板板塑料板玻璃板硅钙板格栅1龙骨龙骨间距22222尺量检查2龙骨平直33333尺量检查3起拱高度±10±10±10±10±10拉线尺量 4龙骨四周水平±5±5±5±5±5尺量或水准仪检查5表面平整22122用2m靠尺检查6接缝平直1.51.511.51.5拉5m线检查面板7接缝高低0.50.50.511用直尺或塞尺检查8顶棚四周水平±5±5±5±5±5拉线或用水准仪检查9压条平直22222拉5m线检查压条10压条间距22222尺量检查2．1．7成品保护（1）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。（2）轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，板上不宜放置其他材料，保证板材不受潮、不变形。（3）施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。（4）已装轻钢骨架不得上人踩踏。其他工种吊挂件或重物严禁吊于轻钢骨架上。（5）为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。2．1．8安全环保措施（1）吊顶工程的脚手架搭设应符合建筑施工安全标准。（2）脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。（3）顶棚高度超过3m应设满堂红脚手架，跳板下应安装安全网。（4）工人操作应戴安全帽，高空作业应系安全带。（5）施工现场必须工完场清。清扫时应洒水，不得扬尘。（6）有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。（7）废弃物应按环保要求分类堆放及消纳（如废塑料板、矿棉板、硅钙板等）。（8）安装饰面板时，施工人员应戴线手套，以防污染板面及保护皮肤。2．1．9质量记录（1）应做好隐蔽工程记录，技术交底记录。（2）材料进场验收记录和复验报告。（3）工程验收质量验评资料。 2．2轻钢骨架固定罩面板顶棚施工工艺标准2．2．1总则2．2．1．1适用范围本章适用于工业与民用建筑中轻钢骨架下面安装固定罩面板的顶棚安装工程。2．2．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210--2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326--2001《建设工程项目管理规范》（5）《高级建筑装饰工程质量检验评定标准》DBJ01--27--96（6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—962．2．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（2）主控项目建筑过程中对安全、卫生、环境保护和公共利益起决定性作用的检查项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。2．2．3施工准备2．2．3．1技术准备编制轻钢骨架固定罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。2．2．3．2材料要求（1）轻钢龙骨分U形和T形龙骨两种，并按荷载分上人和不上人两种。（2）轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。（3）零配件：有吊杆、花篮螺丝、射钉、自攻螺钉。 （4）按设计要求可选用各种罩面板，其材料品种、规格、质量应符合设计要求。（5）质量要求：见表2．2．3．2—1～7。轻钢龙骨断面规格尺寸允许偏差单位：mm表2．2．3．2—1项目优等品一等品合格品±30长度L－10A≤30±1.0覆盖龙骨尺寸AA＞30±1.5断面尺寸尺寸B±0.3±0.4±0.5尺寸A±0.3±0.4±0.5其他龙骨≤30±1.0断面尺寸尺寸B＞30±1.5轻钢龙骨角度允许偏差表2．2．3．2—2形成角的最短边尺寸，mm优等品一等品合格品10～18±1°15′±1°30′±2°00′＞18±1°00′±1°15′±1°30′2轻钢龙骨外观、表面质量单位：g/m表2.2.3.2－3缺陷种类优等品一等品合格品无较严重腐蚀、损坏黑斑、麻点。面积2腐蚀、损坏不允许不大于1cm的黑斑每米长度内不多于5处黑斑、麻点项目优等品一等品合格品双面镀锌量12010080硅钙板的质量要求表2.2.3.2－4序号项目单位单位标准要求1外观质量与长度mm2440±5规格尺寸宽度mm1220±4厚度mm6±0.3厚度平均度％≤8 平板边缘平直度mm/m≤2平板边缘垂直度mm/m≤3平板表面平整度mm≤3表面质量－平面应平整，不得有缺角、鼓泡和凹陷含水率％≤1032物理力学密度g/cm0.9＜D≤1.20湿胀率%≤0.25纸面石膏板规格尺寸允许偏差单位：mm表2．2．3．2—5厚度项目长度宽度9.5≥12.000尺寸偏差±0.5±0.6－6－5注：板面应切成矩形，两对角线长度差应不大于5mm。纸面石膏板断裂荷载值表2.2.3.2－6断裂载荷，N板材厚度（mm）纵向横向9.536014012.050018015.065022018.080027021.095032025.01100370纸面石膏板单位面积质量值表2.2.3.2－72板材厚度（mm）单位面积质量kg/m9.59.512.012.015.015.018.018.021.021.0 25.025.02．2．3．3主要机具（表2.2.3.3）每班组主要机具配备一展表表2.2.3.3定额率序号机械、设备名称规格型号数量工种备注或容量1电圆锯5008B1.4KW1木工按8～10人/班组计算2角磨机9523NB0.54kW1木工按8～10人/班组计算3电锤TE-150.65kW2木工按8～10人/班组计算4电动自动刀FD-778HV0.5KW3木工按8～10人/班组计算5手电钻JIZ-ZD-10A0.43kW1木工按8～10人/班组计算6射钉枪SDT-A3014木工按8～10人/班组计算7电焊机BX6-1200.28kW1木工按8～10人/班组计算8砂轮切割机JIG-SDG-3501.25kW1木工按8～10人/班组计算9拉铆枪2木工按8～10人/班组计算10铝合金靠尺2m3木工按8～10人/班组计算11水平尺600m4木工按8～10人/班组计算12扳手活动扳手或六角扳手8木工按8～10人/班组计算13铅丝φ0.4～0.8100mm木工按8～10人/班组计算14粉线包1木工按8～10人/班组计算15墨斗1木工按8～10人/班组计算16小白线100mm木工按8～10人/班组计算17开刀10木工按8～10人/班组计算18卷尺5m8木工按8～10人/班组计算19方尺300m4木工按8～10人/班组计算20线锤0.5kg4木工按8～10人/班组计算21托线板2mm2木工按8～10人/班组计算22胶钳3木工按8～10人/班组计算（1）电动机具：电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀。（2）手动机具：射钉枪、拉铆枪、手锯、手刨子、钳子子、水准仪、靠尺、钢卷尺等。 2．2．3．4作业条件（1）吊顶工程在施工前应熟悉施工图纸及设计说明。（2）吊顶工程在施工前应熟悉现场。1）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。2）对吊顶内的管道、设备的安装及水管试压进行验收。（3）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。1）进场验收记录和复验报告、技术交底记录。2）材料的产品合格证书、性能检测报告。（4）安装面板前应完成吊顶内管道和设备的调试及验收。2．2．4关键质量要点2．2．4．1材料的关键要求（1）按设计要求可选用龙骨及配件和罩面板，材料品种、规格、质量应符合设计要求。（2）对人造木板的甲醛含量进行复检，检测报告应符合国家环保规定要求。（3）吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。2．2．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围内。2．2．4．3质量关键要求（1）吊顶龙骨必须牢固、平整：利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。（2）吊顶面层必须平整：施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。（3）大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。2．2．4．4职业健康安全关键要求（1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46—880（2）在高空作业时，脚手架搭设应符合《建筑工程施工安全操作规程》DBJ01—62--2002。（3）施工过程中防止粉尘污染应采取相应的防护措施。（4）电、气焊的特殊工种，应注意对施工人员健康劳动保护设备配备齐全。2．2．4．5环境关键要求 （1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，或采取其他降低噪声的措施。2．2．5施工工艺2.2.5.1施工工艺流程顶棚标高弹水平线划龙骨分档安装水电管线安装主龙骨安装次龙骨安装罩面板安装压条2．2．5．2施工工艺要点（1）弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度加上12mm（一层石膏板的厚度），用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距900～1000mm，如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。（2）固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用φ6的吊杆，如果大于1000mm，应采用φ8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度等于1000mm，可以采用φ8的吊杆，如果大于1000mm，应采用φ10的吊杆，吊杆的一端同L30×30×3角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大于膨胀螺栓的直径。（3）在梁上设置吊挂杆件1）吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。2）吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。3）吊顶灯具、风口及检修口等应设附加吊杆。（4）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。（5）安装主龙骨1）主龙骨应吊挂在吊杆上，主龙骨间距900～1000mm。主龙骨分为不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的 1／200～1／300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。2）跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。3）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。4）吊顶如设检修走道，应另设附加吊挂系统，用l0mm的吊杆与长度为1200mm的L15×5角钢横担用螺栓连接，横担间距为1800～2000mm，在横担上铺设走道，可以用6号槽钢两根间距600mm，之间用l0mm的钢筋焊接，钢筋的间距为@100，将槽钢与横担角钢焊接牢固，在走道的一侧设有栏杆，高度为900mm可以用L50×4的角钢做立柱，焊接在走道槽钢上，之间用30×4的扁钢连接。（6）安装次龙骨次龙骨应紧贴主龙骨安装。次龙骨间距300～600mm。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。墙上应预先标出次龙骨中心线的位置，以便安装罩面板时找到次龙骨的位置。当用自攻螺丝钉安装板材时，板材接缝处必须安装在宽度不小于40mm的次龙骨上。次龙骨不得搭接。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固。吊顶灯具、风口及检修口等应设附加吊杆和补强龙骨。（7）罩面板安装吊挂顶棚罩面板常用的板材有纸面石膏板、埃特板、防潮板等。选用板材应考虑牢固可靠，装饰效果好，便于施工和维修，也要考虑重量轻、防火、吸声、隔热、保温等要求。1）纸面石膏板安装饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；还应在棚顶四周封闭的情况下安装固定，防止板面受潮变形。纸面石膏板的长边（既包封边）应沿纵向次龙骨铺设；自攻螺丝与纸面石膏板边的距离，用面纸包封的板边以10～15mm为宜，切割的板边以15～20mm为宜；固定次龙骨的间距，一般不应大于600mm，在南方潮湿地区，间距应适当减小，以300mm为宜；钉距以150～170mm为宜，螺丝应于板面垂直，已弯曲、变形的螺丝应剔除，并在相隔50mm的部位另安螺丝；安装双层石膏板时，面层板与基层板的接缝应错开，不得在一根龙骨上；石膏板的接缝，应按设计要求进行板缝处理；纸面石膏板与龙骨固定，应从一块板的中间向板的四边进行固定，不得多点同时作业；螺丝钉头宜略埋人板面，但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平；拌制石膏腻子时，必须用清洁水和清洁容器。、2）纤维水泥加压板（埃特板）安装龙骨间距、螺钉与板边的距离，及螺钉间距等应满足设计要求和有关产品的要求；纤维水泥加压板与龙骨固定时，所用手电钻钻头的直径应比选用螺钉直径小0.5～1.0mm； 固定后，钉帽应作防锈处理，并用油性腻子嵌平；用密封膏、石膏腻子或掺界面剂胶的水泥沙浆嵌涂板缝并刮平，硬化后用砂纸磨光，板缝宽度应小于50mm；板材的开孔和切割，应按产品的有关要求进行。3）防潮板饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；防潮板的长边（既包封边）应沿纵向次龙骨铺设；自攻螺丝与防潮板板边的距离，以10～15mm为宜，切割的板边以15～20mm为宜；固定次龙骨的间距，一般不应大于600mm，在南方潮湿地区，钉距以150～170mm为宜，螺丝应于板面垂直，已弯曲、变形的螺丝应剔除；面层板接缝应错开，不得在一根龙骨上；防潮板的接缝处理同石膏板；防潮板与龙骨固定时，应从一块板的中间向板的四边进行固定，不得多点同时作业；螺丝钉头宜略埋人板面，钉眼应作防锈处理并用石膏腻子抹平；4）饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。并做好检修口的预留，使用材料应与母体相同，安装时应严格控制整体性，刚度和承载力。2．2．6质量标准2．2．6．1主控项目（1）钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。（2）轻钢骨架的吊杆，大、中、小龙骨安装必须位置正确，连接牢固，无松动。（3）罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷，安装必须牢固。2．2．6．2一般项目（1）整面轻钢骨架应顺直、无弯曲、无变形；件应符合产品组合的要求。吊挂件、连接件应符合产品组合的要求。（2）罩面板表面平整、洁净、颜色一致，无污染，反锈等缺陷。（3）允许偏差项目见表2．2．6．2。轻钢骨架罩面板顶棚允许偏差表2.2.6.2允许偏差（mm）项次项类项目检查方法埃特板防潮板石膏板1龙骨龙骨间距222尺量检查2龙骨平直333尺量检查3起拱高度±10±10±10拉线尺量 4龙骨四周水平±5±5±5尺量或水准仪检查5表面平整222用2m靠尺检查6接缝平直333拉5m线检查面板7接缝高低111用直尺或塞尺检查8顶棚四周水平±5±5±5拉线或用水准仪检查2．2．7成品保护（1）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。（2）轻钢骨架、罩面板及其他吊顶材料在人场存放、使用过程中严格管理，保证不变形、不受潮、不生锈。（3）施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。（4）已装轻钢骨架不得上人踩踏。其他工种吊挂件，不得吊于轻钢骨架上。（5）为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部完成验收后进行。2．2．8安全环保措施（1）吊顶工程的脚手架搭设应符合建筑施工安全标准。（2）脚手架上堆料量不得超过规定荷载，跳板应用铁丝绑扎固定，不得有探头板。（3）顶棚高度超过3m应设满堂红脚手架，跳板下应安装安全网。（4）工人操作应戴安全帽，高空作业应系安全带。（5）有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。（6）施工现场必须工完场清。废弃物应按环保要求分类堆放及消纳。2．2．9质量记录（1）应做好隐蔽工程记录，技术交底记录。（2）材料进场验收记录和复验报告。（3）工程验收质量验评资料。2．3轻钢骨架金属罩面板顶棚施工工艺标准 2．3．1总则2．3．1．1适用范围本章适用于工业与民用建筑中轻钢骨架下面安装金属罩面板的顶棚安装工程。2．3．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210--2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准佃50326--2001《建设工程项目管理规范》（5）《高级建筑装饰工程质量检验评定标准》DBJ01－27－96（6）《北京市建筑工程施工安全操作规程》DBJ01－62－2002（7）《建筑安装分项工程施工工艺规程》DBJ01－26－962．3．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。2．3．3施工准备2．3．3．1技术准备编制轻钢骨架金属罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。2．3．3．2材料要求（1）轻钢龙骨按荷载分上人和不上人两种。（2）轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。（3）零配件：有吊杆、膨胀螺栓、铆钉。（4）按设计要求选用各种罩面板，其材料品种、规格、质量应符合设计要求。（5）质量要求：见表2．3．3．2-1～5。轻钢龙骨断面规格尺寸允许偏差单位：mm表2.3.3.2－1 项目优等品一等品合格品长度L±30－10A≤30±1.0覆盖龙骨尺寸AA＞30±1.5断面尺寸尺寸B±0.3±0.4±0.5尺寸A±0.3±0.4±0.5其他龙骨≤30±1.0断面尺寸尺寸B＞30±1.5轻钢龙骨角度允许偏差表2.3.3.2—2成形角的最短边尺寸，mm优等品一等品合格品10～18±1°15′±1°30′±2°00′＞18±1°00′±1°15′±1°30′2轻钢龙骨外观、表面质量单位：g/m表2.3.3.2－3缺陷种类优等品一等品合格品无较严重腐蚀、损坏黑斑、麻点。面积不大腐蚀、损坏不允许2于1cm的黑斑每米长度内不多于5处黑斑、麻点项目优等品一等品合格品双面镀锌量12010080铝塑复合板规格尺寸允许偏差表2．3．3．2—4项目允许偏差值长度（mm）±3宽度（mm）±2±厚度（mm）±0.2对角线差（mm）≤5边沿不直度（mm/m）≤1翘曲度（mm/m）≤5铝塑复合板外观质量表2.3.3.2－5 允许范围缺陷名称缺陷规定优等品合格品波纹不允许不明显2鼓泡10mm不允许不超过1个/m22癖点3mm不超过3个/m不超过10个/m2划伤总长度不允许100mm/m2擦伤总面积不允许300mm/m划伤擦伤总处数不允许≤4色差色差不明显；若用仪器检测，△E≤22．3．3．3主要机具（表2．3．3．3）每班组主要机具配备一览表表2．3．3．3定额率序号机械、设备名称规格型号数量性能工种备注或容量1电圆锯5008B1.4KW1良好木工按8～10人/班组计算2角磨机9523NB0.54KW1良好木工按8～10人/班组计算3电锤TE-150.65KW2良好木工按8～10人/班组计算4电动自动刀FD-778HV0.5KW3良好木工按8～10人/班组计算5手电钻JIZ-ZD-10A0.43KW1良好木工按8～10人/班组计算6射钉枪SDT-A3014良好木工按8～10人/班组计算7电焊机BX6-1200.28KW1良好木工按8～10人/班组计算8砂轮切割机JIG-SDG-3501.25KW1良好木工按8～10人/班组计算9拉铆枪2良好木工按8～10人/班组计算10铝合金靠尺2m3良好木工按8～10人/班组计算11水平尺600m4良好木工按8～10人/班组计算12扳手活动扳手或六角扳手8良好木工按8～10人/班组计算13铅丝φ0.4～0.8100m良好木工按8～10人/班组计算14粉线包1良好木工按8～10人/班组计算15墨斗1良好木工按8～10人/班组计算 16小白线100mm良好木工按8～10人/班组计算17开刀10良好木工按8～10人/班组计算18卷尺5m8良好木工按8～10人/班组计算19方尺300m4良好木工按8～10人/班组计算20线锤0.5kg4良好木工按8～10人/班组计算21托线板2mm2良好木工按8～10人/班组计算22胶钳3良好木工按8～10人/班组计算1电动机具：电锯、无齿锯、射钉枪、手电钻、冲击电锤、电焊机。2手动工具：拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。2．3．3．4作业条件（1）吊顶工程在施工前应熟悉施工图纸及设计说明。（2）吊顶工程在施工前应熟悉现场。1）施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。2）对吊顶内的管道、设备的安装及水管试压进行验收。（3）检查材料进场验收记录和复验报告、技术交底记录。2．3．4关键质量要点2．3．4．1材料的关键要求金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内，宜负误差。2．3．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。金属板加工尺寸必须准确，安装时拉通线。2.3.4.3质量关键要求（1）吊顶龙骨必须牢固、平整；利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。（2）吊顶面层必须平整：施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接，相邻龙骨接头要错开，避免主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。旋紧装饰板的螺丝时，避免板的两端紧中间松，表面出现凹形，板块调平规方后方可组装，不妥处应经调整再进行固定。边角处的固定点要准确，安装要密合。 （3）接缝应平直：板块装饰前应严格控制其角度和周边的规整性，尺寸要一致。安装时应拉通线找直，并按拼缝中心线，排放饰面板，排列必须保持整齐。安装时应沿中心线和边线进行，并保持接缝均匀一致。压条应沿装订线钉装，并应平顺光滑，线条整齐，接缝密合。2．3．4．4职业健康安全关键要求（1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46～88。（2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规》DBJ01－62－2002。（3）施工过程中防止粉尘污染应采取相应的防护措施。（4）电、气焊的特殊工种，应注意对施工人员健康劳动保护设备配备齐全。2．3．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。2．3．5施工工艺顶棚标高弹水平线→划龙骨分档线→安装水电管线→固定吊挂杆件→安装主龙骨→安装次龙骨→安装罩面板→安装压条2．3．5．2操作工艺（1）弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。（2）固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用声6的吊杆，如果大于1000mm，应采用φ8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度等于1000mm，可以采用φ8的吊杆，如果大于1000mm，应采用φ10的吊杆，并设置反向支撑。吊杆的一端同L30×30×3角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。（3）龙骨安装1）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。如罩面板是固定的单铝板或铝塑板可以用密封胶直接收边，也可以加阴角进行修饰。 2）安装主龙骨主龙骨应吊挂在吊杆上。主龙骨间距900～1000mm。主龙骨分不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨一般宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的1／200～1／300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。如罩面板是固定的单铝板或铝塑板，也可以用型钢或方铝管做主龙骨，与吊杆直接焊接或螺栓（铆接）连接吊顶如设检修走道，应另设附加吊挂系统，用10mm的吊杆与长度为1200mm的L45×5角钢横担用螺栓连接，横担间距为1800～2000mm，在横担上铺设走道，可以用6号槽钢两根间距600mm，之间用10mm的钢筋焊接钢筋的间距为@100，将槽钢与横担角钢焊接牢固，在走道的一侧设有栏杆，高度为900mm可以用L50×4的角钢做立柱，焊接在走道槽钢上，之间用30×4的扁钢连接。3）安装次龙骨次龙骨间距根据设计要求施工。可以用型钢或方铝管做主龙骨，与吊杆直接焊接或螺栓连接，条形或方形的金属罩面板的次龙骨，应使用专用次龙骨，与主龙骨直接连接。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固。（4）罩面板安装吊挂顶棚罩面板常用的板材有条形金属扣板，规格一般为l00mm、150mm、200mm等；还有设计要求的各种特定异形的条形金属扣板。方形金属扣板，规格一般为300mm×300mm、600mm×600mm等吸声和不吸声的方形金属扣板；还有面板是固定的单铝板或铝塑板。1）铝塑板安装铝塑板采用单面铝塑板，根据设计要求，裁成需要的形状，用胶贴在事先封好的底板上，可以根据设计要求留出适当的胶缝。胶粘剂粘贴时，涂胶应均匀；粘贴时，应采用临时固定措施，并应及时擦去挤出的胶液；在打封闭胶时，应先用美纹纸带将饰面板保护好，待胶打好后，·撕去美纹纸带，清理板面。2）单铝板或铝塑板安装将板材加工折边，在折边上加上铝角，再将板材用拉铆钉固定在龙骨上，可以根据设计要求留出适当的胶缝，在胶缝中填充泡沫胶棒，在打封闭胶时，应先用美纹纸带将饰面板保护好，待胶打好后，撕去美纹纸带，清理板面。3）金属（条、方）扣板安装条板式吊顶龙骨一般可直接吊挂，也可以增加主龙骨，主龙骨间距不大于1000mm，条板式吊顶龙骨形式与条板配套。方板吊顶次龙骨分明装T形和暗装卡口两种，可根据金属方板式样选定；次龙骨与主龙骨间用固定件连接。金属板吊顶与四周墙面所留空隙，用金属压条与吊顶找齐，金属压缝条的材质宜与金属板面相同。饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。并做好检修口的预留，使用材料宜与母体相同，安装时应严格控制整体性，刚度和承载力。（5）大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。 2．3．6质量标准2．3．6．1主控项目（1）轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。（2）轻钢骨架的吊杆，大、中、小龙骨安装必须安装位置正确，连接牢固，无松动。（3）罩面板应无脱层、翘曲、折裂、缺棱断角等缺陷，安装必须牢固、平直色泽一致。（4）粘结剂必须符合国家有关环保规范要求。2．3．6，2一般项目（1）轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。（2）罩面板表面平整、洁净、颜色一致，无污染，反锈等缺陷。（3）罩面板接缝形式符合设计要求，拉缝和压条宽窄一致，平直、整齐、接缝应严密。（4）轻钢骨架金属罩面板顶棚允许偏差项目见表2．3．6．2。轻钢龙骨活动罩面板顶棚允许偏差表2.3.6.2允许偏差（mm）项次项类项目检验方法铝塑板单铝板条扣板方口板1龙骨间距2222尺量检查2龙骨平直2222尺量检查龙骨3起拱高度±10±10±10±10拉线尺量4龙骨四周水平±5±5±5±5尺量或水准仪检查5表面平整1.51.51.51.5用2m靠尺检查6接缝平直1.51.51.51.5拉5m线检查面板7接缝高低0.50.511用直尺或塞尺检查8顶棚四周水平±3±3±3±3拉线或用水准仪检查9压条压条平直1111拉5m线检查2．3．7成品保护（1）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。（2）轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，保证不变形、不受潮、不生锈。（3）施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。 （4）已装轻钢骨架不得上人踩踏；其他工种吊挂件，不得吊于轻钢骨架上。（5）为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。（6）安装装饰面板时，施工人员应戴线手套，以防污染板面。2．3．8安全环保措施（1）吊顶工程的脚手架搭设应符合建筑施工安全标准。（2）脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。（3）顶棚高度超过3m应设满堂红脚手架，跳板下应安装安全网。（4）工人操作应戴安全帽，高空作业应系安全带。（5）有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。（6）施工现场必须工完场清。清扫时设专人洒水，不得扬尘污染空气。（7）废弃物应按环保要求分类堆放及消纳。2．3．9质量记录（1）应做好隐蔽工程记录，技术交底记录。（2）轻钢龙骨、金属面板、硅胶等应有材料合格证，国家有关环保规范要求的检测报告。（3）工程验收应有质量验评资料。轻质隔墙工程木龙骨板材隔墙施工工艺标准则。3轻质隔墙工程3.1木龙骨板材隔墙施工工艺标准3.1.1总则3．1．1．1适用范围本章适用于工业与民用建筑中木龙骨板材隔墙工程。3．1．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》 （3）中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326－2001《建设工程项目管理规范》（5）《北京市建筑工程施工安全操作规程》DBJ01－62—2002（6）《建筑安装分项工程施工工艺规程》DBJ01－26－96（7）《建筑内部装修设计防火规范》GB50222—953．1．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全作用的检验项目。（3）一般项目卫生、环境保护和公众利益起决定性除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。3．1．3施工准备3．1．3．1技术准备编制木龙骨板材隔墙工程施工方案，并对工人进行书面技术及安全交底。3．1．3．2材料要求（1）罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。（2）龙骨和罩面板材料的材质均应符合现行国家标准和行业标准的规定。（3）罩面板的安装宜使用镀锌的螺丝、钉子。接触砖石、混凝土的木龙骨和预埋的木砖应做防腐处理。所有木作都应做好防火处理。（4）质量要求：见表3.1.3.2。人造板及其制品中甲醛释放试验方法及限量值表3.1.3.2产品名称试验方法限量值使用范围限量标志b中密度纤维板、高密≤9mg／100g可直接用于室内E1度纤维板、刨花板、穿孔萃取法必须饰面处理后定向刨花板等≤30mg／lOOgE2可允许用于室内胶合板、装饰单板贴干燥器法≤1.5mg／L可直接用于室内E1面胶合板细木工板 面胶合板、细木工板必须饰面处理后≤5.0／LE2等可允许用于室内饰面人造板（包括浸气候箱法≤0.12mg/m3渍纸层压木质地板、实木复合地板、竹地可直接用于室内E1板、浸渍胶膜纸饰面干燥器法≤1.5mg／L人造板等）a．仲裁时采用气候箱法。b．E1为可直接用于室内的人造板，E2为必须饰面处理后允许用于室内的人造板3．1．3．3主要机具（表3.1.3.3）主要机具一展表表3.1.3.3定额率或序号机械、设备名称规格型号数量性能工种备注容量1空气压缩机PH-10-887.5KW1良好木工按8～10人/班组计算2电圆锯5008B1.4KW1良好木工按8～10人/班组计算3手电钻JIZ-ZD-10A0.43KW3良好木工按8～10人/班组计算4手提式电钻1900B0.58KW1良好木工按8～10人/班组计算5射钉枪SDT-A3012良好木工按8～10人/班组计算6曲线锯T101AD0.28KW1良好木工按8～10人/班组计算7铝合金靠尺3m3良好木工按8～10人/班组计算8水平尺600m4良好木工按8～10人/班组计算9分线包1良好木工按8～10人/班组计算10墨斗1良好木工按8～10人/班组计算11小白线100mm良好木工按8～10人/班组计算12卷尺5m8良好木工按8～10人/班组计算13方尺300m4良好木工按8～10人/班组计算14线锤0.5kg4良好木工按8～10人/班组计算15托线板2m2良好木工按8～10人/班组计算（1）电动机械：小电锯、小台刨、手电钻、电动气泵、冲击钻。（2）手动工具：木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀、摇钻、直钉枪等。3．1．3．4作业条件 （1）木龙骨板材隔断工程所用的材料品种、规格、颜色以及隔断的构造、固定方法，均应符合设计要求。（2）隔断的龙骨和罩面板必须完好，不得有损坏、变形弯折、翘曲、边角缺损等现象；并要注意被碰撞和受潮。（3）电气配件的安装，应嵌装牢固，表面应与罩面板的底面齐平。（4）门窗框与隔断相接处应符合设计要求。（5）隔断的下端如用木踢脚板覆盖，隔断的罩面板下端应离地面20～30mm；如用大理石、水磨石踢脚时，罩面板下端应与踢脚板上口齐平，接缝要严密。（6）作好隐蔽工程和施工记录。3．1．4关键质量要点3．1．4．1材料的关键要求（1）各类龙骨、配件和罩面板材料以及胶粘剂的材质应符合现行国家标准和行业标准的规定。（2）人造板、粘结剂必须有环保要求检测报告。3．1．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平整垂直，安装牢固。靠墙立筋应与墙体连接牢固紧密。边框应与隔断立筋连接牢固，确保整体刚度。按设计做好木作防火、防腐。3．1．4．3质量关键要求（1）沿顶和沿地龙骨与主体结构连接牢固，保证隔断的整体性。（2）罩面板应经严格选材，表面应平整光洁。安装罩面板前应严格检查龙骨的垂直度和平整度。3．1．4．4职业健康安全关键要求（1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46—88。（2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01－62—2002。（3）施工过程中防止粉尘污染应采取相应的防护措施。3．1．4．5环境关键要求（1）在施工过程牛应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。3．1．5施工工艺弹隔墙定位线→划龙骨分档线→安装大龙骨→安装小龙骨→防腐处理→安装罩面板→安装压条3．1．5．1工艺流程 （1）弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、格栅的平直度和固定点。（2）墙龙骨的安装：1）沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。固定点间距应不大于1米，龙骨的端部必须固定，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。2）门窗或特殊节点处，应使用附加龙骨，其安装应符合设计要求。3）骨架安装的允许偏差，应符合表3．1．5．2-1规定。隔断骨架允许偏差表3.1.5.2－1项次项目允许偏差（mm）检验方法1里面垂直2用2m托线板检查2表面平整2用2m直尺和起楔塞尺检查（3）罩面板安装1）石膏板安装安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采取局部加强措施；石膏板宜竖向铺设，长边接缝宜落在竖向龙骨上。双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏罩面板后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30～100mm岩棉板进行隔声、防火处理；采用50～100mm苯板进行保温处理。再封闭另一侧的板。石膏板应采用自攻螺钉固定。周边螺钉的间距不应大于200mm，中间部分螺钉的间距不应大于300mm，螺钉与板边缘的距离应为10～16rmn；安装石膏板时，应从板的中部开始向板的四边固定。钉头略埋人板内，但不得损坏纸面；钉眼应用石膏腻子抹平；钉头应做防锈处理。石膏板应按框格尺寸裁割准确；就位时应与框格靠紧，但不得强压；隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施铺罩面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密；在丁字型或十字型相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角；石膏板的接缝，可参照钢骨架板材隔墙处理。2）胶合板和纤维（埃特板）板、人造木板安装安装胶合板、人造木板的基体表面，需用油毡、釉质防潮时，应铺设平整，搭接严密，不得有皱折、裂缝和透孔等。胶合板、人造木板采用直钉固定，如用钉子固定，钉距为80～150mm，钉帽应打扁并钉人板面0.5～lmm；钉眼用油性腻子抹平。胶合板、人造木板如涂刷清油等涂料时，相邻板面的木纹和颜色应近似。需要隔声、保温、防火的应根据设计要求在苎骨安装好后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30～l00mm岩棉板进行隔声、防火处理；采用50～100mm苯板进行保温处理。再封闭罩面板。 墙面用胶合板、纤维板装饰时，阳角处宜做护角；硬质纤维板应用水浸透，自然阴干后安装。胶合板、纤维板用木压条固定时，钉距不应大于200mm，钉帽应打扁，并钉入木压条0．5～lmm，钉眼用油性腻子抹平。用胶合板、人造木板、纤维板作罩面时，应符合防火的有关规定，在湿度较大的房间，不得使用未经防水处理的胶合板和纤维板。墙面安装胶合板时，阳角处应做护角，以防板边角损坏，并可增加装饰。3）塑料板安装：塑料板安装方法，一般有粘结和钉结两种。粘结：聚氯乙烯塑料装饰板用胶粘剂粘结。a．胶粘剂聚氯乙烯胶粘剂（601胶）或聚醋酸乙烯胶。b．操作方法用刮板或毛刷同时在墙面和塑料板背面涂刷，不得有漏刷。涂胶后见胶液流动性显著消失，用手接触胶层感到粘性较大时，即可粘结。粘结后应采用临时固定措施，同时将挤压在板缝中多余的胶液刮除、将板面擦净。c．钉接安装塑料贴面板复合板应预先钻孔，再用木螺丝加垫圈紧固。也可用金属压条固定。木螺丝的钉距一般为400～500mm，排列应一致整齐。加金属压条时，应拉横竖通线拉直，并应先用钉子将塑料贴面复合板临时固定，然后加盖金属压条，用垫圈找平固定。4）铝合金装饰条板安装用铝合金条板装饰墙面时，可用螺钉直接固定在结构层上，也可用锚固件悬挂或嵌卡的方法，将板固定在墙筋上。3．1．6质量标准3．1．6．1主控项目（1）骨架木材和罩面板材质、品种、规格、式样应符合设计要求和施工规范的规定。（2）木骨架必须安装牢固，无松动，位置正确。（3）罩面板无脱层、翘曲、折裂、缺楞掉角等缺陷，安装必须牢固。3．1．6．2基本项目（1）木骨架应顺直，无弯曲、变形和劈裂。（2）罩面板表面应平整、洁净，无污染、麻点、锤印，颜色一致。（3）罩面板之间的缝隙或压条，宽窄应一致，整齐、平直、压条与板接封严密。（4）骨架隔墙面板安装的允许偏差：见表3.1.6.2-1。骨架隔墙面板安装的允许偏差表3.1.6.2-1 允许偏差（mm）项次项目纸面人造检验方法埃特板多层板硅钙板石膏板木板立面垂133333用2m垂直检测尺检查直度表面平222222用2m靠尺和塞尺检查整度阴阳角333333用直角检测尺检查方正接缝直拉5m线，不足5m拉通线4－3线度用钢直尺检查压条直拉5m线，不足5m拉通线522222线度用钢直尺检查接缝高611111用钢直尺和塞尺检查低差3．1．7成品保护（1）隔墙木骨架及罩面板安装时，应注意保护顶棚内装好的各种管线，木骨架的吊杆。（2）施工部位已安装的门窗，已施工完的地面、墙面、窗台等应注意保护、防止损坏。（3）条木骨架材料，特别是罩面板材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染。3．1．8安全环保措施（1）隔断工程的脚手架搭设应符合建筑施工安全标准。（2）脚手架上搭设跳板应用铁丝绑扎固定，不得有探头板。（3）工人操作应戴安全帽，注意防火。（4）施工现场必须工完场清。设专人洒水、打扫，不能扬尘污染环境。（5）有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。（6）机电器具必须安装触电保安器，发现问题立即修理。（7）遵守操作规程，非操作人员决不准乱动机具，以防伤人。（8）现场保护良好通风，但不宜过堂风。3．1．9质量记录（1）材料应由合格证、环保检测报告。（2）工程验收应有质量验评资料。 3．2玻璃隔断墙施工工艺标准3．2．1总则3．2．1．1使用范围本章适用于工业与民用建筑中玻璃隔断墙安装工程。3．2．1．2编制参考标准及规范（1）中华人民共和国国家标准DB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325---2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326－2001《建设工程项目管理规范》（5）北京市建筑工程施工安全操作规程》DBJ01－62－2002（6）《建筑安装分项工程施工工艺规程》DBJ－26－963．2．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。3．2．3施工准备3．2．3．1技术准备编制玻璃隔断墙工程施工方案，并对工人进行书面技术及安全交底。3．2．3．2材料要求（1）根据设计要求的各种玻璃、木龙骨（60mm×120mm）、玻璃胶、橡胶垫和各种压条。（2）紧固材料：膨胀螺栓、射钉、自攻螺丝、木螺丝和粘贴嵌缝料，应符合设计要求。（3）玻璃规格：厚度有8、10、12、15、18、22mm等，长宽根据工程设计要求确定。（4）质量要求：见表3．2．3．2—1～5。 钢化玻璃规格尺寸允许偏差单位：mm表3.2.3.2－1允边许长L≤1000100095抗压强度kg／Mpa15．0－25．0耐碱度％>84吸水率％<0．2莫氏硬度％6～7使用温度℃—20～100耐磨值<0．54．3．3．3主要机具（表4．3．3．3）主要机具一览表表4.3.3.3定额率序号机械、设备名称规格型号数量性能工种备注或容量1砂浆搅拌机7.5KW1良好木工按8～10人/班组计算2手提石材切割机4101.2KW4良好木工按8～10人/班组计算3角磨机9520.54KW4良好木工按8～10人/班组计算4电锤TE-150.65KW2良好木工按8～10人/班组计算5手电钻JIZ-ZD-1A0.43KW4良好木工按8～10人/班组计算6手推车2良好木工按8～10人/班组计算7铝合金靠尺2m3良好木工按8～10人/班组计算8水平尺600m4良好木工按8～10人/班组计算9铅丝φ0.4～0.8100m良好木工按8～10人/班组计算10粉线包1良好木工按8～10人/班组计算11墨斗1良好木工按8～10人/班组计算12小白线200m良好木工按8～10人/班组计算 13开刀4良好木工按8～10人/班组计算14卷尺5m4良好木工按8～10人/班组计算15方尺3004良好木工按8～10人/班组计算16线锤0.54良好木工按8～10人/班组计算17托线板2m2良好木工按8～10人/班组计算磅秤、铁板、孔径5mm筛子、手推车、大桶、平揪、木抹子、开刀或钢片、铁制水平尺、方尺、大杠、灰槽、灰勺、米厘条、毛刷、笤帚、大小锤子、粉线包、小线、擦布或棉生、老虎钳子、小铲、小型台式砂轮、勾缝溜子、勾缝托灰板、托线板、线坠、盒尺、钉子、铅丝、工具袋等。4．3．3．4作业条件（1）根据设计图纸要求，按照建筑物各部位的具体作法和工程量，事先挑选出颜色一致、同规格的陶瓷锦砖，分别堆放并保管好。（2）预留孔洞及排水管等应处理完毕，门窗框、扇要固定好，并用1︰3水泥砂浆将缝隙堵塞严密。铝合金、塑钢等门窗框边缝所用嵌缝材料应符合设计要求，且堵塞密实，并事先粘贴好保护膜。（3）脚手架或吊篮提前支搭好，选用双排架子，其横竖杆及拉杆等应距离门窗口角150～200mm。架子的步高要符合施工要求。（4）墙面基层要清理干净，脚手眼堵好。（5）大面积施工前应先做样板，样板完成后，·必须经质检部门鉴定合格后，还要经过设计、甲方、施工单位共同认定验收后，方可组织班组按样板要求施工。4．3．4关键质量要点4．3．4．1材料的关键要求水泥32.5级矿渣水泥或普通硅酸盐水泥。应有出厂证明或复验合格单，若出厂日期超过三个月或水泥已结有小块的不得使用；砂子应使用粗中砂；陶瓷锦砖（马赛克）应表面平整，颜色一致，每张长宽规格一致，尺寸正确，边棱整齐。4．3．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。基层处理抹灰前，墙面必须清扫干净，浇水湿润；基层抹灰必须平整；贴砖应平整牢固，砖缝应均匀一致，做好养护。4．3．4．3质量关键要求（1）施工时，必须做好墙面基层处理，浇水充分湿润。在抹底层灰时，根据不同基体采取分层分遍抹灰方法，并严格配合比计量，掌握适宜的砂浆稠度，按比例加界面剂胶，使各灰层之间粘接牢固。注意及时洒水养护；冬期施工时，应做好防冻保温措施，以确保砂浆不受冻，其室外温度不得低于5℃，但寒冷天气不得施工。防止空鼓、脱落和裂缝。（2）结构施工期间，几何尺寸控制好，外墙面要垂直、平整，装修前对基层处理要认真。应加强对基层打底工作的检查，合格后方可进行下道工序。 （3）施工前认真按照图纸尺寸，核对结构施工的实际情况，要分段分块弹线、排砖要细，贴灰饼控制点要符合要求。（4）陶瓷锦砖应有出厂合格证及其复试报告，室外陶瓷锦砖应有拉拔试验报告。4．3．4．4职业健康安全关键要求（1）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01－62－2002。（2）施工过程中防止粉尘污染应采取相应的防护措施。（3）环境关键要求：在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。4．3．5施工工艺4。3。5。1基层处理→吊垂直、套方、找规矩→贴灰饼→抹底子灰→弹控制线→贴陶瓷锦砖→褐纸、调缝→擦缝4．3．5．2工艺流程（1）基层为混凝土墙面时的操作方法1)基层处理：首先将凸出墙面的混凝土剔平对大纲模施工的混凝土墙面应凿毛,并用钢丝刷满刷一遍,再浇水湿润,并用水泥:砂:界面剂＝1:0.5:0.5的水泥砂浆对混凝土墙面进行拉毛处理。2）吊垂直、套方、找规矩、贴灰饼：根据墙面结构平整度找出贴陶瓷锦砖的规矩，如果是高层建筑物在外墙全部贴陶瓷锦砖时，应在四周打搅和门窗边用经纬仪打垂直线找直；如果是多层建筑时，可从顶层开始用特制的大线坠硼低碳钢丝吊垂直，然后根据陶瓷锦砖的规格、尺寸分层设点、做灰饼。横线则一楼层为水平即先教权控制，竖向线则以四周打搅和层间贯通柱、垛子为基准线教圈控制，每层打底时则以此灰饼危机准点进行冲筋，使其底层灰做到横平竖直、方正。同时要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度和滴水线，坡度应小于3％。其深宽不小于lOmm，并整齐一致，而且必须是整砖。3）抹底子灰：底子灰一般分二次操作，抹头遍水泥砂浆，其配合比为1：2．5或1：3，并掺20％水泥重的界面剂胶，薄薄的抹一层，用抹子压实。第二次用相同配合比的砂浆按冲筋抹平，用短杠刮平，低凹处事先填平补齐，最后用木抹子搓出麻面。底子灰抹完后，隔天浇水养护。找平层厚度不应大于20mm，若超过此值必须采取加强措施。4）弹控制线：贴陶瓷锦砖前应放出施工大样，根据具体高度弹出若干条水平控制线，在弹水平线时，应计算将陶瓷锦砖的块数，使两线之间保持整砖数。如分格需按总高度均分，可根据设计与陶瓷锦砖的品种、规格定出缝子宽度，再加工分格条。但要注意同—墙面不得有一排以上的非整砖，并应将其镶贴在较隐蔽的部位。 5）贴陶瓷锦砖：镶贴应自上而下进行。高层建筑采取措施后，可分段进行。在每一分段或分块内的陶瓷锦砖，均为自下向上镶贴。贴陶瓷锦砖时底灰要浇水润湿，并在弹好水平线的下口上，支上一根垫尺，一般三人为一组进行操作。一人浇水润湿墙面，先刷上一道素水泥浆，再抹2～3mm厚的混合灰粘结层，其配合比为纸筋：石灰膏：水泥二1︰1︰2，亦可采用1︰0.3水泥纸筋灰，用靠尺板刮平，再用抹子抹平；另一人将陶瓷锦砖铺在木托板上，缝子里灌上1︰1水泥细砂子灰，用软毛刷子刷净麻面，再抹上薄薄一层灰浆。然后一张一张递给另一人，将四边灰刮掉，两手执住陶瓷锦砖上面，在已支好的垫尺上由下往上贴，缝子对齐，要注意按弹好的横竖线贴。如分格贴完一组，将米厘条放在上口线继续贴第二组。镶贴的高度应根据当时气温条件而定。6）揭纸、调缝：贴完陶瓷锦砖的墙面，要一手拿拍板，靠在贴好的墙面上，一手拿锤子对拍板满敲一遍，然后将陶瓷锦砖上的纸用刷子刷上水，约等20～30mm便可开始揭纸。揭开纸后检查缝子大小是否均匀，如出现歪斜，不正的缝子，应顺序拨正贴实，先横后竖、拨正拨直为止。7）擦缝：粘贴后48h，先用抹子把近似陶瓷锦砖颜色的擦缝水泥浆摊放在需擦缝的陶瓷锦砖上，然后用刮板将水泥浆往缝子里刮满、刮实、刮严。再用麻丝和擦布将表面擦净。遗留在缝子里的浮砂可用潮湿干净的软毛刷轻轻带出，如需清洗饰面时，应待勾缝材料硬化后方可进行。起出米厘条的缝子要用1：1水泥砂浆勾严勾平，再用擦布擦净。外墙应选用抗渗性能勾缝材料。（2）基层为砖墙墙面时1）基层处理：抹灰前墙面必须清理干净，检查窗台窗套和腰线等处，对损坏和松动的部分要处理好，然后浇水润湿墙面。2）吊垂直、套方、找规矩：同基层为混凝土墙面作法。3）抹底子灰：底子灰一般分二次操作，第一次抹薄薄的一层，用抹子压实，水泥砂浆的配比为1︰3，并掺水泥重20％的界面剂胶；第二次用相同配合比的砂浆按冲筋线抹平，用短杠刮平，低凹处事先填平补齐，最后用木抹子搓处麻面。底子灰抹完后，隔天浇水养护。4）面层作法同基层为混凝土墙面的作法。（3）基层为加气混凝土墙面时，可酌情选用下述两种方法中的一种。1）其中一种是用水湿润加气混凝土表面，修补缺楞掉角处。修补前，先刷一道聚合物水泥浆，然后用水泥：石灰膏：砂子二1︰3︰9混合砂浆分层补平，隔天刷聚合物水泥浆，并抹1︰1︰6混合砂浆打底，木抹子搓平，隔天浇水养护。2）另一种是用水湿润加气混凝土表面，在缺楞掉角处刷聚物水泥浆一道，用1︰3︰9混合砂浆分层补平，待干燥后，钉金属网一层并绷紧。在金属网上分层抹1︰1︰6混合砂浆打底，砂浆与金属网应结合牢固，最后用木抹子轻轻搓平，隔天浇水养护。3）其他做法同混凝土墙面。（4）夏期镶贴室外墙面陶瓷锦砖时，应有防止暴晒的可靠措施。（5）冬期施工：一般只在冬施初期施工，严寒阶段不得镶贴室外墙面陶瓷锦砖。1）砂浆的使用温度不得低于5℃，砂浆硬化前，应采取防冻措施。2）用冻结法砌筑的墙，应待期解冻后方可施工。3）镶贴砂浆硬化初期不得受冻。气温低于5℃时，室外镶贴砂浆内可掺人能降低冻结温度的外加剂，其掺量应由试验确定。 4）为防止灰层早期受冻，并保证操作质量，严禁使用石灰膏和界面剂胶，可采用同体积粉煤灰代替或改用水泥砂浆抹灰。5）冬期室内镶贴陶瓷锦砖，可采用热空气或带烟囱的火炉加速干燥。采用热空气时，应设通风设备排除湿气，并设专人进行测温控制和管理。4．3．6质量标准4．3．6．1主控项目（1）陶瓷锦砖的品种、规格、颜色、图案必须符合设计要求和现行标准的规定。（2）陶瓷锦砖镶贴必须牢固，无歪斜、缺楞、掉角和裂缝等缺陷。（3）找平、防水、粘结和勾缝材料及施工方法，应符合设计要求及国家现行产品质量标准。如用于室内，应符合室内环境质量验收标准。4．3．6．2一般项目（1）表面：平整、洁净，颜色协调一致。（2）接缝：填嵌密实、平直，宽窄一致，颜色一致处的砖压向正确，非整砖的使用部位适宜。阴阳角（3）套割：用整砖套割吻合，边缘整齐；墙裙、贴脸等突出墙面的厚度一致。（4）坡向、滴水线：流水坡向正确；滴水线顺直。（5）允许偏差项目：见表4．3．6．2。陶瓷锦砖允许偏差表4．3．6．2序号项目允许偏差（m）检验方法陶瓷锦砖1立面垂直室内2用2m靠尺和塞尺检查室外32表面平整2用2m靠尺和塞尺检查3阴阳角方正2用20cm方尺和塞尺检查4接缝平直2拉5m小线和尺量检查5墙裙上口平直2拉5m小线和尺量检查6接缝高低室内0．5用钢板短尺和塞尺检查室外l4．3．7成品保护（1）镶贴好的陶瓷锦砖墙面，应由切实可靠的防止污染的措施；同时要及时清擦干净残留在门窗框、扇上的砂浆。特别是铝合金塑钢等门窗框、扇，事先应粘贴好保护膜，预防污染。 （2）每层抹灰层在凝结前应防止风干、暴晒、水冲、撞击和振动。（3）少数工种的各种施工作业应做在陶瓷锦砖镶贴之前，防止损坏面砖。（4）拆除架子时注意不要碰撞墙面。（5）合理安排施工程序，避免相互间的污染。4．3．8安全环保措施（1）操作前检查脚手假和跳板是否搭设牢固，高度是否满足操作要求，合格后才能上架操作，凡不符合安全之处应及时修整。（2）禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作，架子上的人不得集中在一起，工具要搁置稳定，以防止坠落伤人。（3）在两层脚手架上操作时，应尽量避免在同一垂直线上工作，必须同时作业时，下层操作人员必须戴安全帽，并应设置防护措施。（4）抹灰时应防止砂浆掉人眼内；采用竹片或钢筋固定八字靠尺板时，应防止竹片或钢筋回弹伤人。（5）必须用安全电压。机械操作人员须培训持证上岗，现场一切机械设备，非机械操作人员一律禁止操作。（6）饰面砖等用材料必须符合环保要求。（7）禁止搭设飞跳板。严禁从高处往下乱投东西。脚手架严禁搭设在门窗、暖气片、水暖等管道上。（8）雨后、春暖解冻时应及时检查外架子，防止沉陷出现险情。（9）外脚手架必须满搭安全网，各层设围栏。出入口应搭设人行通道。4．3．9质量记录（1）陶瓷锦砖等出厂合格证及其复试报告。（2）水泥的凝结时间、安定性和抗压强度复验。（3）本分项工程质量检验记录。（4）外墙陶瓷锦砖的拉拔试验报告单等。（5）外墙找平、粘结、勾缝材料的产品合格证和说明书、出厂检验报告、进场复验报告、配合比文件。4．4大理石、磨光花岗岩饰面施工工艺标准4．4．1总则 4．4．1．1适用范围本章适用于工业与民用建筑中室内外墙面、柱面和门窗套的大理石、磨光花岗石饰面板装饰工程。4．4．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210--2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300--2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325--2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326—2001《建设工程项目管理规范》（5）《高级建筑装饰工程质量检验评定标准》DBJ01--27--96（6）<《北京市建筑工程施工安全操作规程》DBJ01—62--2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—964．4．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层4．4．3施工准备4．4．3．1技术准备编制室内外墙面、柱面和门窗套的大理石、磨光花岗石饰面板装饰工程施工方案，并对工人进行书面技术及安全交底。4．4．3．2材料准备（1）水泥：32.5级普通硅酸盐水泥应有出厂证明、试验单，若出厂超过三个月应按试验结果使用。（2）白水泥：32.5级白水泥。（3）砂子：粗砂或中砂，用前过筛。（4）大理石、磨光花岗岩：按照设计图纸要求的规格、颜色等备料。但表面不得有隐伤、风化等缺陷。不宜用易褪色的材料包装。（5）其他材料：如熟石膏、铜丝或镀锌铅丝、铅皮、硬塑料板条、配套挂件；尚应配备适量与大理石或磨光花岗岩等颜色接近的各种石渣和矿物颜料；胶和填塞饰面板缝隙的专用塑料软管等。 （6）质量要求：见表4．4．3．2—1—9。天然大理石板材规格尺寸允许偏差单位：mm表4．4．3．2—1部位优等品一等品合格品长、宽度000－1．0—1．0—1．5厚度≤15±0．5±0．8±1．0>15+0．5+1．0±2．0—1．5—2．0天然大理石板材平面度允许极限公差单位：mm表4．4．3．2-2板材长度范围允许极限公差值优等品一等品合格品≤4000．200．300．50>400～<8000．500．600．80≥800<10000．700．801．00≥10000．801．001．20天然大理石板材角度允许极限公差单位：mm表4．4．3．2·3板材长度范围允许极限公差值优等品一等品合格品≤4000．300．400．60>4000．500．600．80天然大理石石材外观质量单位：mm表4．4．3．2-4缺陷名称优等品一等品合格品翘曲不允许不明显裂纹砂眼有，但不影响使用凹陷色斑污点正面棱缺陷≤8，≤31处 正面角缺陷≤3，≤31处天然大理石石材物理性能单位：mm表4.4.3.2－5化学主成分含量，％镜面光泽度，光泽单位氧化钙氧化镁二氧化钙灼烧减量优等品一等品合格品40～560～50～1530～4590807025～3515～250～1535～4525～3515～2510～2525～3580706034～3715～180～142～451～544～5032～3810～20605010天然花岗石板材规格尺寸允许偏差单位：mm表4．4．3．2-6分类细面和镜面板材粗面板材等级优等品一等品合格品优等品一等品合格品00000长、宽度—1.0—1.5—1.0—2.0—3.0±1．0≤15±0．5十1．0－—2．0厚度±2．0＋1．0＋2.0＋2．0＞15±1．0+2．0—3．0－2．0—3．0－4．0天然花岗石板材平面度允许极限公差单位：mm表4．4．3．2-7板材长度细面和镜面板材粗面板材范围优等品一等品合格品优等品一等品合格品≤4000．200．400．600．801．001．20>400～0．500．700．901．502．002．20<1000≥10000．801．001．202．002．502．80天然花岗石板材角度允许极限公差单位：mm表4．4．3．2—8 板材长度细面和镜面板材粗面板材范围优等品一等品合格品优等品一等品合格品≤40000．400．60．8000．60．801．00>4001．001．001．20天然花岗石板材外观质量单位：mm表4．4．3．2-9名称规定内容优等品一等品合格品缺棱长度不超过10mm（长度小于5mm不计），周边每不允许12米长（个）缺角面积不超过5mmx2mm（面积小于2mmx2mm不计），每块板（个）裂纹长度不超过两端顺延至板边总长度的1／10（长度小于20mm的不计）每块板（条）色斑面积不超过20mmX30mm（面积小于15mmx15mm不计），每块板（个）色线长度不超过两端顺延至板边总长度的1／10（长度23小于40mm的不计）每块板（条）坑窝粗面板材的正面出现坑窝不明显出现，但不影响使用（7）物理性能1）镜面光泽度。2）镜面板材的正面应具有镜面光泽，能清晰地反映出景物。3）镜面板材的镜面光泽纸应不低于75光泽单位。或按供需双方协议样板执行。34）体积密度不小于2.50g／cm。5）吸水率不大于10％。6）干燥压缩强度不小于60.0MPa。7）弯曲强度不小于8.0MPa。4．4．3．3主要机具（表4.4．3．3）主要机具一览表表4.3.3.3序号机械、设备名称规格型号定额率数量性能工种备注 或容量1石材切割机DM37.5KW1良好木工按8～10人/班组计算2手提石材切割机4101.2KW4良好木工按8～10人/班组计算3角磨机9520.54KW4良好木工按8～10人/班组计算4电锤TE-150.65KW2良好木工按8～10人/班组计算5手电钻JIZ-ZD-1A0.43KW4良好木工按8～10人/班组计算6电焊机BXI24.3kVA2良好木工按8～10人/班组计算7扳手174良好木工按8～10人/班组计算8手推车2良好木工按8～10人/班组计算9铝合金靠尺2m3良好木工按8～10人/班组计算10水平尺600m4良好木工按8～10人/班组计算11铅丝φ0.4～0.8100m良好木工按8～10人/班组计算12粉线包1良好木工按8～10人/班组计算13墨斗1良好木工按8～10人/班组计算14小白线200m良好木工按8～10人/班组计算15开刀4良好木工按8～10人/班组计算16卷尺5m4良好木工按8～10人/班组计算17方尺3004良好木工按8～10人/班组计算18线锤0.54良好木工按8～10人/班组计算19托线板2m2良好木工按8～10人/班组计算磅秤、铁板、半截大桶、小水桶、铁簸箕、平揪、手推车、塑料软管、胶皮碗、喷壶、合金钢扁錾子、合金钢钻头、操作支架、台钻、铁制水平尺、方尺、靠尺板、底尺、托线板、线坠、粉线包、高凳、木楔子、小型台式砂轮、裁改大理石用砂轮、全套裁割机、开刀、灰板、木抹子、铁抹子、细钢丝刷、笤帚、大小锤子、小白线、铅丝、擦布或棉丝、老虎钳子、小铲、盒尺、钉子、红铅笔、毛刷、工具袋等。4．4．3．4作业条件（1）办理好结构验收，水电、通风、设备安装等应提前完成，准备好加工饰面板所需的水、电源等。（2）内墙面弹好50cm水平线（室内墙面弹好±0和各层水平标高控制线）。 （3）脚手架或吊篮提前支搭好，宜选用双排架子（室外高层宜采用吊篮，多层可采用桥式架子等），其横竖杆及拉杆等应离开门窗口角150～200mm。架子步高要符合施工规程的要求。（4）有门窗套的必须把门框、窗框立好。同时要用1︰3水泥砂浆将缝隙堵塞严密。铝合金门窗框边缝所用嵌缝材料应符合设计要求，且塞堵密实并事先粘贴好保护膜。（5）大理石、磨光花岗岩等进场后应堆放于室内，下垫方木，核对数量、规格，并预铺、配花、编号等，以备正式铺贴时按号取用。（6）大面积施工前应先放出施工大样，并做样板，经质检部门鉴定合格后，还要经过设计、甲方、施工单位共同认定验收。方可组织班组按样板要求施工。（7）对进场的石料应进行验收，颜色不均匀时应进行挑选，必要时进行试拼编号。4．4．4关键质量要点4．4．4．1材料的关键要求水泥32.5级普通硅酸盐水泥。应有出厂证明、复验合格单，若出厂日期超过三个月或水泥已结有小块的不得使用；块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。室内选用花岗岩应作放射性能指标复验。4．4．4．2技术关键要求弹线必须准确，经复验后方可进行下道工序。基层处理抹灰前，墙面必须清扫干净，浇水湿润；基层抹灰必须平整；贴块材应平整牢固，无空鼓。4．4．4．3质量关键要求（1）清理预做饰面石材的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线水平线，控制点要符合要求。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。（2）施工安装石材时，严格配合比计量，掌握适宜的砂浆稠度，分次灌浆，防止造成石板外移或板面错动，以致出现接缝不平、高低差过大。（3）冬期施工时，应做好防冻保温措施，以确保砂浆不受冻，其室外温度不得低于5℃，但寒冷天气不得施工。防止空鼓、脱落和裂缝。4．4．4．4职业健康安全关键要求（1）用电应符合《施工现场临时用电安全技术规范》JGJ46—88。（2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01—62—2002。（3）切割石材时应湿作业，防止粉尘污染。4．4．4．5环境关键要求在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。基层处理→吊垂直、套方、找规矩、贴灰饼，→抹底层砂浆→弹线分格→石材刷防护剂→排块材→镶贴块材→表面勾缝与擦缝（2）普通型大规格块材（边长大于40cm）工艺流程： 施工准备（钻孔、剔槽）→穿铜丝或镀锌铅丝与块材固定→绑扎、固定钢丝网→吊垂直、找规矩、弹线→石材刷防护剂→安装石材→分层灌浆→擦缝4．4．5．2操作工艺（1）薄型小规格块材（一般厚度l0mm以下）：边长小于40cm，可采用粘贴方法。1）进行基层处理和吊垂直、套方、找规矩，其他可参见镶贴面砖施工要点有关部分。要注意同一墙面不得有一排以上的非整材，并应将其镶贴在较隐蔽的部位。2）在基层湿润的情况下，先刷胶界面剂素水泥浆一道，随刷随打底；底灰采用1︰3水泥砂浆，厚度约12mm，分二遍操作，第一遍约5mm，第二遍约7mm，待底灰压实刮平后，将底子灰表面划毛。3）石材表面处理：石材表面充分干燥（含水率应小于8％）后，用石材防护剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木枋上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，如采用水泥或胶粘剂固定，间隔48h后对石材粘结面用专用胶泥进行拉毛处理，拉毛胶泥凝固硬化后方可使用。4）待底子灰凝固后便可进行分块弹线，随即将已湿润的块材抹上厚度为2～3mm的素水泥浆，内掺水重20％的界面剂进行镶贴，用木锤轻敲，用靠尺找平找直。（2）大规格块材：边长大于40cm，镶贴高度超过lm时，可采用如下安装方法。1）钻孔、剔槽：安装前先将饰面板按照设计要求用台钻打眼，事先应钉木架使钻头直对板材上端面，在每块板的上、下两个面打眼，孔位打在距板宽的两端1／4处，每个面各打两个眼，孔径为5mm，深度为12mm，孔位距石板背面以8mm为宜。如大理石、磨光花岗岩，板材宽度较大时，可以增加孔数。钻孔后用云石机轻轻剔一道槽，深5mm左右，连同孔眼形成象鼻眼，以备埋卧铜丝之用。若饰面板规格较大，如下端不好拴绑镀锌钢丝或铜丝时，亦可在未镶贴饰面的一侧，采用手提轻便小薄砂轮，按规定在板高的1／4处上、下各开一槽，（槽长约3～4cm，槽深约12mm与饰面板背面打通，竖槽一般居中，亦可偏外，但以不损坏外饰面和不反碱为宜），可将镀锌铅丝或铜丝卧入槽内，便可拴绑与钢筋网固定。此法亦可直接在镶贴现场做。2）穿铜丝或镀锌铅丝：把备好的铜丝或镀锌铅丝剪成长20cm左右，一端用木楔粘环氧树脂将铜丝或镀锌铅丝进孔内固定牢固，另一端将铜丝或镀锌铅丝顺孔槽弯曲并卧人槽内，使大理石或磨光花岗石板上、下端面没有铜丝或镀锌铅丝突出，以便和相邻石板接缝严密。3）绑扎钢筋：首先剔出墙上的预埋筋，把墙面镶贴大理石的部位清扫干净。先绑扎一道竖向6钢筋，并把绑好的竖筋用预埋筋弯压于墙面。横向钢筋为绑扎大理石或磨光花岗石板材所用，如板材高度为60cm时，第一道横筋在地面l以上l0cm处与主筋绑牢，用作绑扎第一层板材的下口固定铜丝或镀锌铅丝。第二道横筋绑在50cm水平线上7～8cm，比石板上口低2～3cm处，用于绑扎第一层石板上上口固定铜丝或镀锌铅丝，再往上每60cm绑一道横筋即可。4）弹线：首先将要贴大理石或磨光花岗石的墙面、柱面和门窗套用大线坠从上至下找出垂直。应考虑大理石或磨光花岗石板材厚度、灌注砂浆的空隙和钢筋网所占尺寸，一般大理石、磨光花岗石外皮距结构面的厚度应以5～7cm为宜。找出垂直后，在地面上顺墙弹出大理石或磨光花岗石等外廓尺寸线。此线即为第一层大理石或花岗岩等的安装基准线。编好号的大理石或花岗岩板等在弹好的基准线上画出就位线，每块留lmm缝隙（如设计要求拉开缝，则按设计规定留出缝隙）。 5）石材表面处理：石材表面充分干燥（含水率应小于8％）后，用石材防护剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，如采用水泥或胶粘剂固定，间隔48h后对石材粘接面用专用胶泥进行拉毛处理，拉毛胶泥凝固硬化后方可使用。6）基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。7）安装大理石或磨光花岗石：按部位取石板并舒直铜丝或镀锌铅丝，将石板就位，石板上口外仰，右手伸人石板背面，把石板下口铜丝或镀锌铅丝绑扎在横筋上。绑时不要太紧可留余量，只要把铜丝或镀锌铅丝和横筋拴牢即可，把石板竖起，便可绑大理石或磨光花岗石板上口铜丝或镀锌铅丝，并用木楔子垫稳，块材与基层间的缝隙一般为30～50mm。用靠尺板检查调整木楔，再拴紧铜丝或镀锌铅丝，依次向另一方进行。柱面可按顺时针方向安装，一般先从正面开始。第一层安装完毕再用靠尺板找垂直，水平尺找平整，方尺找阴阳角方正，在安装石板时如发现石板规格不准确或石板之间的空隙不符，应用铅皮垫牢，使石板之间缝隙均匀一致，并保持第一层石板上口的平直。找完垂直、平直、方正后，用碗调制熟石膏，把调成粥状的石膏贴在大理石或磨光花岗石板上下之间，使这二层石板结成一整体，木楔处亦可粘贴石膏，再用靠尺检查有无变形，等石膏硬化后方可灌浆。（如设计有嵌缝塑料软管者，应在灌浆前塞放好）。8）灌浆：把配合比为1︰2.5水泥砂浆放入半截大桶加水调成粥状，用铁簸箕舀浆徐徐倒人，注意不要碰大理石，边灌边用橡皮锤轻轻敲击石板面使灌人砂浆排气。第一层浇灌高度为15cm，不能超过石板高度的1／3；第一层灌浆很重要，因要锚固石板的下口铜丝又要固定饰面板，所以要轻轻操作，防止碰撞和猛灌。如发生石板外移错动，应立即拆除重新安装。9）擦缝：全部石板安装完毕后，清除所有石膏和余浆痕迹，用麻布擦洗干净，并按石板颜色调制色浆嵌缝，边嵌边擦干净，使缝隙密实、均匀、干净、颜色一致。（3）柱子贴面：安装柱面大理石或磨光花岗石，其弹线、钻孔、绑钢筋和安装等工序与镶贴墙面方法相同，要注意灌浆前用木方子钉成槽形木卡子，双面卡住大理石板，以防止灌浆时大理石或磨光花岗石板外胀。（4）夏期安装室外大理石或磨光花岗石时，应有防止暴晒的可靠措施。（5）冬期施工1）灌缝砂浆应采取保温措施，砂浆的温度不宜低于5℃。2）灌注砂浆硬化初期不得受冻。气温低于5℃时，室外灌注砂浆可掺入能降低冻结温度的外加剂，其掺量应由试验确定。3）冬期施工，镶贴饰面板宜供暖也可采用热空气或带烟囱的火炉加速干燥。采用热空气时，应设通风设备排除湿气。并设专人进行测温控制和管理，保温养护7～9d。4．4．6质量标准4．4．6．1主控项目（1）饰面板（大理石、磨光花岗石）的品种、规格、颜色、图案，必须符合设计要求和有关标准的规定。（2）饰面板安装必须牢固，严禁空鼓，无歪斜、缺楞掉角和裂缝等缺陷。（3）石材的检测必须符合国家有关环保规定。 4．4．6．2一般项目（1）表面：平整、洁净，颜色协调一致。2）接缝：填嵌密实、平直，宽窄一致，颜色一致，阴阳角处板的压向正确，非整砖的使用部位适宜。（3）套割：用整板套割吻合，边缘整齐；墙裙、贴脸等上口半顺，突出墙面的厚度一致。（4）坡向、滴水线：流水坡向正确；滴水线顺直。（5）饰面板嵌缝应密实、平直、宽度和深度应符合设计要求，嵌缝材料色泽应一致。（6）大理石、磨光花岗石允许偏差项目：见表4．4．5．4。大理石磨光花岗石允许偏差表4.4.5.4项项目允许偏差（mm）检验方法次大理石磨光花岗石1立面垂室内22用2m托线板和尺量检查直室外332表面平整11用2m靠尺和楔形塞尺检查3阳角方正22用20cm方尺和楔形塞尺检查4接缝平直22拉5m小线，不足5m拉通线和尺量检查5墙裙上口平直22拉5m小线，不足5m拉通线和尺量检查6接缝高低0．30．5用钢板短尺和楔形塞尺检查7接缝宽度偏差0．50．5拉5m小线和尺量检查4．4．7成品保护（1）要及时清擦于净残留在门窗框、玻璃和金属饰面板上的污物，宜粘贴保护膜，预防污染、锈蚀。（2）认真贯彻合理施工顺序，其他工种的活应做在前面，防止损坏、污染石材饰面板。 （3）拆改架子和上料时，严禁碰撞石材饰面板。（4）饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤和碰坏石材。（5）在刷罩面剂未干燥前，严禁下渣土和翻架子脚手板等。（6）已完工的石材饰面应做好成品保护。4．4．8安全环保措施（1）操作前检查脚手架和跳板是否搭设牢固，高度是否满足操作要求，合格后才能上架操作，凡不符合安全之处应及时修整。（2）禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作，架子上人不得集中在一起，工具要搁置稳定，以防止坠落伤人。（3）在两层脚手架上操作时，应尽量避免再同一垂直线上工作，必须同时作业时，下层操作人员必须戴安全帽，并应设置防护措施。（4）脚手架严禁搭设在门窗、暖气片、水暖等管道上。禁止搭设飞跳板。严禁从高处往下乱投东西。（5）夜间临时用的移动照明灯，必须用安全电压。机械操作人员须培训持证上岗，现场一切机械设备，非机械操作人员一律禁止乱动。（6）材料必须符合环保要求，无污染。（7）雨后、春暖解冻时应及时检查外架子，防止沉陷出现险情。（8）外架必须满搭安全网，各层设围栏。出人口应搭设人行通道。4．9．9质量记录（1）大理石、磨光花岗石等材料的出厂合格证、检测报告。（2）水泥的凝结时间、安定性能和抗压强度的复验收记录。（3）工程质量验评资料。（4）预埋件（或后置埋件）、连接节点、防水层等隐蔽工程项目的验收记录。（5）采用粘贴法施工的粘结强度检验记录。4．5墙面干挂石材施工工艺标准 4．5．1总则4．5．1．1适用范围本章适用于工业与民用建筑中室内、外墙面干挂石材饰面板装饰工程。4．5．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统－标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50326—2001《建设工程坝目管理规范》（5）《金属与石材幕墙工程技术规范》JCJl33—2001（6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—964．5．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。4．5．3施工准备4．5．3．1技术准备编制室内、外墙面干挂石材饰面板装饰工程施工方案，并对工人进行书面技术及安全交底。4．5．3．2材料准备（1）石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。花岗岩板材的弯曲强度应经法定检测机构检测确定。（2）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。（3）用于干挂石材挂件与石材间粘结固定，用双组份环氧型胶粘剂，按固化速度分为快固型（K）和普通型（P）。（4）中性硅酮耐候密封胶，应进行粘合力的试验和相容性试验。 （5）玻璃纤维网格布：石材的背衬材料。（6）防水胶泥：用于密封连接件。（7）防污胶条：用于石材边缘防止污染。（8）嵌缝膏：用于嵌填石材接缝。（9）罩面涂料：用于大理石表面防风化、防污染。（10）不锈钢紧固件、连接件应按同一种类构件的5％进行抽样检查，且每种构件不少于5件。（11）膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。材料质量要求见表4．5．3．2-1～8。天然大理石板材规格尺寸允许偏差单位：mm表4．5．3．2—1部位优等品一等品合格品长、宽度000－1．0—1．0—1．5厚度≤15±0．5±0．8±1．0>15+0．5+1．0±2．0—1．5—2．0天然大理石板材平面度允许极限公差单位：mm表4．4．3．2－2板材长度范围允许极限公差值优等品一等品合格品≤4000．200．300．50>400～<8000．500．600．80≥800<10000．700．801．00≥10000．801．001．20天然大理石板材角度允许极限公差单位：mm表4．5．3．2－3板材长度范围允许极限公差值优等品一等品合格品≤4000．300．400．60>4000．500．600．80天然大理石石材外观质量单位：mm表4．5．3．2－4缺陷名称优等品一等品合格品 翘曲裂纹砂眼有，但不影响使用凹陷不允许不明显色斑污点正面棱缺陷≤8，≤31处正面角缺陷≤3，≤31处天然大理石石材物理性能单位：mm表4.5.3.2－5化学主成分含量，％镜面光泽度，光泽单位氧化钙氧化镁二氧化钙灼烧减量优等品一等品合格品40～560～50～1530～4590807025～3515～250～1535～4525～3515～2510～2525～3580706034～3715～180～142～451～544～5032～3810～20605010天然花岗石板材规格尺寸允许偏差单位：mm表4．5．3．2－6分类细面和镜面板材粗面板材等级优等品一等品合格品优等品一等品合格品00000长、宽度—1.0—1.5—1.0—2.0—3.0±1．0≤15±0．5十1．0－—2．0厚度±2．0＋1．0＋2.0＋2．0＞15±1．0+2．0—3．0－2．0—3．0－4．0天然花岗石板材平面度允许极限公差单位：mm表4．5．3．2－7板材长度细面和镜面板材粗面板材范围优等品一等品合格品优等品一等品合格品 ≤4000．200．400．600．801．001．20>400～0．500．700．901．502．002．20<1000≥10000．801．001．202．002．502．80天然花岗石板材角度允许极限公差单位：mm表4．5．3．2—8板材长度细面和镜面板材粗面板材范围优等品一等品合格品优等品一等品合格品≤40000．400．60．8000．60．801．00>4001．001．001．20（12）物理性能1）镜面光泽度。2）镜面板材的iE面应具有镜面光泽，能清晰地反映出景物。3）镜面板材的镜面光泽纸应不低于75光泽单位。或按供需双方协议样板执行。天然花岗石板材外观质量单位：mm表4．5。4．3．2－9名称规定内容优等品一等品合格品缺棱长度不超过10mm（长度小于5mm不计），周边每不允许12米长（个）缺角面积不超过5mmx2mm（面积小于2mmx2mm不计），每块板（个）裂纹长度不超过两端顺延至板边总长度的1／10（长度小于20mm的不计）每块板（条）色斑面积不超过20mmX30mm（面积小于15mmx15mm不计），每块板（个）色线长度不超过两端顺延至板边总长度的1／10（长度23小于40mm的不计）每块板（条）坑窝粗面板材的正面出现坑窝不明显出现，但不影响使用34）体积密度不小于2.50g／cm。5）吸水率不大于0.8％。6）干燥压缩强度不小于60.0Mpa。 7）弯曲强度不小于8.0Mpa。4．5．3．3主要机具（表4．5．3．3）主要机具一览表表4.5.3.3定额率序号机械、设备名称规格型号数量性能工种备注或容量1石材切割机DM37.5KW1良好木工按8～10人/班组计算2手提石材切割机4101.2KW4良好木工按8～10人/班组计算3角磨机9520.54KW4良好木工按8～10人/班组计算4电锤TE-150.65KW2良好木工按8～10人/班组计算5手电钻JIZ-ZD-1A0.43KW4良好木工按8～10人/班组计算6电焊机BXI24.3kVA2良好木工按8～10人/班组计算7扳手174良好木工按8～10人/班组计算8手推车2良好木工按8～10人/班组计算9铝合金靠尺2m3良好木工按8～10人/班组计算10水平尺600m4良好木工按8～10人/班组计算11铅丝φ0.4～0.8100m良好木工按8～10人/班组计算12粉线包1良好木工按8～10人/班组计算13墨斗1良好木工按8～10人/班组计算14小白线200m良好木工按8～10人/班组计算15开刀4良好木工按8～10人/班组计算16卷尺5m4良好木工按8～10人/班组计算17方尺3004良好木工按8～10人/班组计算18线锤0.54良好木工按8～10人/班组计算19托线板2m2良好木工按8～10人/班组计算主要机具：台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状钢凿子、靠尺、水平尺、方尺、多用刀、剪子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁揪、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。4．5．3．4作业条件 （1）检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。同时应符合现行行业标准《天然石材产品放射性防护分类控制标准》。（2）搭设双排架子或吊篮处理。（3）水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。（4）外门窗已安装完毕，安装质量符合要求。（5）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。（6）安装系统隐蔽项目已经验收。4．5．4关键质量要点4．5．4．1材料的关键要求（1）根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗弯曲、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。（2）膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。（3）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。4．5．4．2技术关键要求（1）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。（2）弹线必须准确，经复验后方可进行下道工序。固定的角钢和平钢板应安装牢固，并应符合设计要求，石材应用护理剂进行石材六面体防护处理。4．5．4．3质量关键要求（1）清理预做饰面石材的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线、水平线，控制点要符合要求。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。（2）与主体结构连接的预埋件应在结构施工时按设计要求埋设。预埋件应牢固，位置准确。应根据设计图纸进行复查。当设计无明确要求时，预埋件标高差不应大于l0mm，位置差不应大于20mm。（3）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定。（4）石材表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。（5）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。4．5．4．4职业健康安全关键要求（1）用电应符合《施工现场临时用电安全技术规范》JGJ46—88。 （2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01－62—2002。（3）切割石材时应湿作业，防止粉尘污染。4．5．4．5环境关键要求在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。结构尺寸的检验→清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝→临时固定上层墙板→钻孔插人膨胀螺栓→镶不锈钢固定件→镶顶层墙板→挂水平位置线│支底层板托架→放置底层板用其定位→调节与临时固定→嵌板缝密封胶→饰面板刷二层罩面剂→灌M20水泥砂浆→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌人上层墙板的下孔内4．5．5．2操作工艺-（1）工地收货：收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放地要夯实，垫l0cm×l0cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。（2）石材表面处理：石材表面充分干燥（含水率应小于8％）后，用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用。（3）石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为22～23mm，孔径为7～8mm，钻头为5～6mm。随后在石材背面刷不饱和树脂胶，主要采用一布二胶的做法，布为无碱、无捻24目的玻璃丝布，石板在刷头遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净，如锯锈、铁抹子，用钢丝刷、粗纱子将其除掉再刷胶，胶要随用随配，防止固化后造成浪费。要注意边角地方一定要刷好。特别是打孔部位是个薄弱区域，必须刷到。布要铺满，刷完头遍胶，在铺贴玻璃纤维网格布时要从一边用刷子赶平，铺平后再刷二遍胶，刷子沾胶不要过多，防止流到石材小面给嵌缝带来困难，出现质量问题。（4）基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩；弹出垂直线水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。（5）挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用1.0～1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。 （6）支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证石材上下面处在同一水平面上。（7）在围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石材料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔可使用冲击钻，上12．5的冲击钻头，打孔时先用尖錾子在预先弹好的点上凿一个点，然后用钻打孔，孔深在60～80mm，若遇结构里的钢筋时，可以将孔位在水平方向移动或往上抬高，要连接铁件时利用可调余量调回。成孔要求与结构表面垂直，成孔后把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。（8）上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对正，固定平钢板，用里矩扳子拧紧。（9）底层石材安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。方法是用夹具暂时固定，先将石材侧孔抹胶，调整铁件，插固定钢针，调整面板固定。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板水平是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，退出面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，板缝均匀，将板缝嵌紧被衬条，嵌缝高度要高于25cm。其后用1︰2.5的用白水泥配制的砂浆，灌于底层面板内20cm高，砂浆表面上设排水管。（10）石板上孔抹胶及插连接钢针：把1︰1.5的白水泥环氧树脂倒人固化剂、促进剂，用小棒将配好的胶抹入孔中，再把长40mm的4连接钢针通过平板上的小孔插入直至面板孔，上钢针前检查其有无伤痕，长度是否满足要求，钢针安装要保证垂直。（11）调整固定：面板暂时固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫，若铜丝粗，可用小锤砸扁，若高，可把另一端下口用以上方法垫一下。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。（12）顶部面板安装：顶部最后一层面板除了一般石材安装要求外，安装调整后，在结构与石板缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去250mm，吊点可设在连接铁件上，可采用铅丝吊木条，木条吊好后，即在石板与墙面之间的空隙里塞放聚苯板，聚苯板条要略宽于空隙，以便填塞严实，防止灌浆时漏浆，造成蜂窝、孔洞等，灌浆至石板口下20mm作为压顶盖板之用。（13）贴防污条、嵌缝：沿面板边缘贴防污条，应选用4cm左右的纸带型不干胶带，边沿要贴齐、贴严，在大理石板间缝隙处嵌弹性泡沫填充（棒）条，填充（棒）条也可用8mm厚的高连发泡片剪成lOmm宽的条，填充（棒）条嵌好后离装修面5mm，最后在填充（棒）条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。（14）清理大理石、花岗石表面，刷罩面剂：把大理石、花岗石表面的防污条掀掉，用棉丝将石板擦净，若有胶或其他粘结牢固的杂物，可用开刀轻轻铲除，用棉丝蘸丙酮擦至干净。在刷罩面剂的施工前，应掌握和了解天气趋势，阴雨天和4级以上风天不得施工，防止污染漆膜；冬、雨季可在避风条件好的室内操，刷在板块面上。罩面剂按配合比在刷前半小时对好，注意区别底漆和面漆，最好分阶段操作。配制罩面剂要搅匀，防止成膜时不均，涂刷要用3in羊毛刷，沾漆不宜过多，防止流挂，尽量少回刷，以免有刷痕，要求无气泡、不漏刷，刷的平整要有光泽。（15）亦可参考金属饰面板安装工艺中的固定骨架的方法，来进行大理石、花岗石饰面板等干挂工艺的结构连接法的施工，尤其是室内干挂饰面板安装工艺。 4．5．6质量标准4．5．6．1主控项目（1）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。（2）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。焊接点应作防腐处理。（3）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现行拉拔强度必须符合设计要求。饰面板安装必须牢固。4．5．6．2一般项目（1）表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。（2）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。（3）突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。（4）滴水线顺直，流水坡向正确、清晰美观。（5）室内、外墙面干挂石材允许偏差见表4．5．6．2。序号项目允许偏差（m）检验方法大理石磨光花岗石1立面垂直室内22用2m靠尺和塞尺检查室外332表面平整11用2m靠尺和塞尺检查3阴阳角方正22用20cm方尺和塞尺检查4接缝平直22拉5m小线和尺量检查5墙裙上口平直22拉5m小线和尺量检查6接缝高低室内0.30.5用钢板短尺和塞尺检查7接缝宽度偏室外0.50.5差4．5．7成品保护（1）要及时清擦干净残留在门窗框、玻璃和金属饰面板上的污物，如密封胶、手印、尘土、水等杂物，宜粘贴保护膜，预防污染、锈蚀。 （2）认真贯彻合理施工顺序，少数工种的活应做在前面，防止损坏、污染外挂石材饰面板。（3）拆改架子和上料时，严禁碰撞干挂石材饰面板。（4）外饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。（5）在室外刷罩面剂未干燥前，严禁下渣土和翻架子脚手板等。（6）已完工的外挂石材应设专人看管，遇有损害成品的行为，应立即制止，并严肃处理。4．5．8安全环保措施（1）进入施工现场必须戴好安全帽，系好风紧扣。（2）高空作业必须佩带安全带，上架子作业前必须检查脚手板搭放是否安全可靠，确认无误后方可上架进行作业。（3）施工现场临时用电线路必须按用电规范布设，严禁乱接乱拉，远距离电缆线不得随地乱拉，必须架空固定。（4）小型电动工具，必须安装“漏电保护”装置，使用时应经试运转合格后方可操作。（5）电器设备应有接地、接零保护，现场维护电工应持证上岗，非维护电工不得乱接电源。（6）电源、电压须与电动机具的铭牌电压相符，电动机具移动应先断电后移动，下班或使用完毕必须拉闸断电。（7）施工时必须按施工现场安全技术交底施工。（8）施工现场严禁扬尘作业，清理打扫时必须洒少量水湿润后方可打扫，并注意对成品的保护，废料及垃圾必须及时清理干净，装袋运至指定堆放地点，堆放垃圾处必须进行围挡。（9）切割石材的临时用水，必须有完善的污水排放措施。（10）对施工中噪声大的机具，尽量安排在白天及夜晚10点前操作，严禁噪声扰民。4．5．9质量记录（1）大理石、花岗石、紧固件、连接件等出厂合格证。国家有关环保检测报告。（2）本分项工程质量验评表。（3）三性试验报告单等。（4）设计图、计算书、设计更改文件等。（5）石材的冻融性试验记录。（6）后置埋件的拉拔试验记录。（7）埋件、固定件、支承件等安装记录及隐蔽工程验收记录。 5涂饰工程5．1木饰面施涂混色油漆施工工艺标准5．1．1总则5．1．1．1适用范围本章适用于工业与民用建筑中木制家具、门窗及木饰表面的中、高级施涂混色油漆工程。5．1．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325--2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB／T50326--2001《建设工程项目管理规范》（5）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（6）中华人民共和国国家标准GB50222—95《建筑内部装修设计防火规范》（7）《高级建筑装饰工程质量检验评定标准》DBJ01－27－96（8）《北京市建筑工程施工安全操作娜陧》DBJ01—62--2002（9）《建筑安装分项工程施工工艺规程》DBJ01--26—965．1．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的面层。（5）溶剂型涂料。主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。 5．1．3施工准备5．1．3．1技术要求施工前技术人员必须对施工班组进行木饰面施涂混色油漆施工的书面技术交底。5．1．3．2材料要求（1）涂料：光油、清油、铅油、混色油漆、漆片等。（2）填充料：石膏、大白、地板黄、红土子、黑烟子、纤维素等。（3）稀释剂：汽油、煤油、醇酸稀料、松香水、酒精等。（4）催干剂：钴催干剂等液体料。（5）质量要求：见表5．1．3．2。5．1．3．3主要工具（表5．1．3．3）油刷、开刀、牛角板、油画笔、砂纸、腻子板、钢皮刮板、小油桶、油勺、大桶、水桶、钢丝钳子、小锤子、钢丝刷、高凳等。混色油漆中有害物质限量表5.1.3.2项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550（VOC）a／（g／L）≤≥80,600光泽（60°）<80,700苯b（％）≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－（TDl）c（％）≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001 每班组主要机具配备一览表表5．1．3．3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算5．1．3．4作业条件（1）施工区域应有良好的通风设施，抹灰工程、地面工程、木装修工程、水暖电气工程等全部完工后，环境比较干燥，相对湿度不大于60％。需装饰木饰面的结构表面含水率不得大于8％～12％。室内温度不低于10℃。（2）先做样板间，经业主及监理公司检查鉴定合格后，方可组织班组进行大面积施工。（3）施工前应对木门窗等材质及木饰面板外形进行检查，不合格者，应更换。木材制品含水率不大于8％～12％。（4）操作前应认真进行工序交接检验工作，不符合规范要求的，不准进行油漆施工。（5）施工前各种材料必须先报验，经业主及监理确认并进行封样后才能采购。已报验样品在大批量材料进场时必须经过业主及监理公司验收出具有关书面验收单后才能出库使用。5．1．4关键质量要点5．1．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》GB50325—2001（国标GB50325—2001—3．3．2）和《室内装饰装修材料溶剂型木器涂料中有害物质限量》GBl8581要求，并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．1．4．2技术关键要求（1）基层腻子应刮实、磨平，达到牢固、无粉化、起皮和裂缝。（2）溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍油漆必须在前一遍油漆干燥后进行。 5．1．4．3质量关键要求（1）合页槽、上下冒头、榫头和钉孔、裂缝、节疤以及边棱残缺处应补齐腻子，砂纸打磨要到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）混色油漆涂饰应涂刷均匀、粘结牢固，无透底、起皮和反锈。（4）一般油漆施工的环境温度不宜低于＋10℃，相对湿度不宜大于60％。5．1．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．1．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规定》GB50325－2001。（2）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。5．1．5施工工艺5．1．5．1工艺流程基层处理→刷底子油→抹腻子→打砂纸→刷第一遍油漆→刷第二遍油漆→刷最后一遍油漆→清理交工（3）刮腻子：将裂缝、钉孔、边棱残缺处嵌批平整，要刮平刮到。腻子的重量配合比为石膏：熟桐油：松香水：水＝16︰5︰1︰6。待涂刷的清漆干透后进行批刮。上下冒头，榫头等处均应批刮到。（4）磨砂纸：腻子要干透，磨砂纸时不要将涂膜磨穿，保护好棱角，注意不要留松散腻子痕迹。磨完后应打扫干净，并用潮布将散落的粉尘擦净。（5）刷第一遍混色漆：调合漆粘度较大，要多刷、多理、涂刷油灰时要等油灰有一定强度后进行，并要盖过油灰0.5～1.0mm，以起到密封作用。门、窗及木饰面刷完后要仔细检查，看有无漏刷处，最后将活动扇做好临时固定。（6）刮腻子：待第一遍油漆干透后，对底腻子收缩处或有残缺处，需再用腻子仔细批刮一次。具体要求见施工工艺要点（3）。（7）打砂纸、安装玻璃：待腻子干透后，用1号砂纸打磨，其操作方法及要求同施工工艺要点（4）。然后安装玻璃。（8）刷第二遍调合漆：刷漆同施工工艺要点（5）。如木门窗有玻璃，用潮布或废报纸将玻璃内外擦干净，应注意不得损坏玻璃四角油灰和八字角（如打玻璃胶应待胶干透）。打砂纸要求同施工工艺要点（4）。使用新砂纸时，须将两张砂纸对磨，把粗大砂粒磨掉，防止划破油漆膜。（9）刷最后一遍油漆：要注意油漆不流不坠、光亮均匀、色泽一致。油灰（玻璃胶）要干透，要仔细检查，固定活动门（窗）扇，注意成品保护。 （10）冬期施工：室内应在采暖条件下进行，室温保持均衡，温度不宜低于十10℃，相对湿度不宜大于60％。设专人负责开、关门、窗以利排湿通风。5．1．6质量标准5．1．6．1主控项目（1）溶剂型涂料涂饰工程所选用涂料的品种型号和性能应符合设计要求。检验方法：检查产品合格证、性能、环保检测报告和进场验收记录。（2）溶剂型涂料工程的颜色、光泽应符合设计要求。检验方法：观察。（3）溶剂型涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。检验方法：观察、手摸检查。（4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。5．1．6．2一般项目木饰表面施涂溶剂型混色涂料的一般项目见表5．1．6．2。木饰表面试图溶剂型混色涂料质量和检验方法表5.1.6.2项次项目普通涂饰高级涂饰检查方法1颜色均匀一致均匀一致观察2刷纹刷纹通顺无刷纹观察3光泽、光滑光泽基本均匀光光泽均匀一致光观察、手摸滑无挡手滑4裹棱、流坠、皱明显处不允许均不允许观察皮匀一致、刷纹通顺5装饰线、分色线2l拉5m线（不足直线度允许偏时拉通线）用尺差，不大于（mm）量注：涂刷无光漆不检查光亮 5．1．7成品保护（1）刷油漆前应首先清理完施工现场的垃圾及灰尘，以免影响油漆质量。（2）每遍油漆刷完后，所有能活动的门扇及木饰面成品都应该临时固定，防止油漆面相互粘结影响质量。必要时设置警告牌。（3）刷油后立即将滴在地面或窗台上的油漆擦干净，五金、玻璃等应事先用报纸等隔离材料进行保护，到工程交工前拆除。（4）油漆完成后应派专人负责看管，严禁摸碰。5．1．8安全环保措施（1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料。剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类堆放、消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。（11）民用建筑工程室内装修中，进行饰面人造木板拼接施工时，除芯板为A类外，应对其断面及无饰面部位进行密封处理（如采用环保胶类腻子等）。5．1．9质量记录（1）材料应有合格证、环保检测报告。（2）工程验收应有质量验评资料。5．2木饰表面施涂清色油漆施工工艺标准 5．2．1总则5．2．1．1适用范围本章适用于工业与民用建筑中木制家具、门、窗、板壁表面的清色油漆中高级饰面工程。5．2．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325--2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB／T50326－2001《建设工程项目管理规范》（5）中华人民共和国国家标准GBl8581－2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（6）中华人民共和国国家标准GB50222－95《建筑内部装修设计防火规范》（7）《北京市建筑工程施工安全操作规程》DBJ01—62－2002（8）《建筑安装分项工程施工工艺规程》DBJ01－26－965．2．2术语、符号（1）交接检验由施工的承接方与完成方经双方检验并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．2，3施工准备5．2．3．1技术准备施工前技术人员必须对施工班组进行木饰面清色油漆施工书面技术交底。5．2．3．2材料要求（1）涂料：光油、清油、脂胶清漆、酚醛清漆、铅油、调合漆、漆片等。 （2）填充料：石膏、地板黄、红土子、黑烟子、大白粉等。（3）稀释剂：汽油、煤油、醇酸稀料、松香水、酒精等。（4）催干剂：“液体钴干剂”等。（5）质量要求：见表5．2．3．2。5．2．3．3主要机具（表5．2．3．3）油刷、排笔、铲刀、牛角刮刀、调料刀、开刀、牛角板、油画笔、掏子、毛笔、砂纸、砂布、擦布、腻子板、钢皮刮板、小油桶、半截大桶、水桶、油勺、棉丝、麻丝、竹签、小色碟、铜丝箩、高凳、脚手板、安全带、钢丝钳子、小锤子和笤帚等。溶剂型涂料中有害物质限量要求表5.2.3.2│项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550（VOC）a／（g／L）≤≥80,600光泽（60°）<80,700苯b（％）≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－（TDl）c（％）≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001每班组主要机具配备一览表表5．2．3．3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算 3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算5．2．3．4作业条件（1）施工区域应有良好的通风设施，抹灰工程、地面工程、木装修工程、水暖电气工程等全部完工，环境比较干燥，相对湿度不大于60％。室内温度不宜低于10℃。（2）先做样板间，经业主及监理公司检查鉴定合格后，方可组织班组进行大面积施工。（3）施工前应对木门窗材质及木饰面板外形进行检查，不合格者，应拆换。木材制品含水率不大于8％～12％。（4）操作前应认真进行工序交接检验工作，不符合规范要求的，不准进行油漆施工。要求书面交接。（5）施工前各种材料必须先报验，经业主及监理确认并进行封样后才能采购。已报验样品在大批量材料进场时必须经过业主及监理公司验收出具有关书面验收单后才能正式使用。5．2．4关键质量要点5．2．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》GB50325—2001（国标GB50325－2001—3．3．2）和《室内装饰装修材料溶剂型木器涂料中有害物质限量》GBl8581要求，并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．2．4．2技术关键要求（1）基层腻子应刮实、磨平达到牢固、无粉化、起皮和裂缝。（2）溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、无透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍涂料必须在前一遍涂料干燥后进行。5．2．4．3质量关键要求（1）合页槽、上下冒头、榫头和钉孔、裂缝、节疤以及边棱残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）一般油漆施工的环境温度不宜低于+10℃，相对湿度不宜大于60％。 5．2．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施，如：防毒面具、口罩、手套等。以免危害肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．2．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规定》GB50325--2001。（2）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。5．2．5施工工艺5．2．5．1工艺流程基层处理→润色油粉→满刮油腻子→刷油漆→刷第一遍清漆→修补腻子→修色→磨砂纸→安装玻璃→刷第二遍清漆→│刷第三遍清漆5．2．5．2操作工艺（1）处理基层：用刮刀或碎玻璃片将表面的灰尘、胶迹、锈斑刮干净，注意不要刮除毛刺。（2）磨砂纸：将基层打磨光滑，顺木纹打磨，先磨线后磨四口平面。（3）润油粉：用棉丝蘸油粉在木材表面反复擦涂，将油粉擦进棕眼，然后用麻布或木丝擦净，线角上的余粉用竹片剔除。待油粉干透后，用1号砂纸顺木纹轻打磨，打到光滑为止。保护棱角。（4）满批油腻子：颜色要浅于样板1～2成，腻子油性大小适宜。用开刀将腻子刮入钉孔、裂纹等内，刮腻子时要横抹竖起，腻子要刮光，不留散腻子。待腻子干透后，用1号砂纸轻轻顺纹打磨，磨至光滑，潮布擦粉尘。（5）刷油色：涂刷动作要快，顺木纹涂刷，收刷、理油时都要轻快，不可留下接头刷痕，每个刷面要一次刷好，不可留有接头，涂刷后要求颜色一致、不盖木纹，涂刷程序同刷铅油相同。（6）刷第一道清漆：刷法与刷油色相同，但应略加些汽油以便消光和快干，并应使用已磨出口的旧刷子。待漆干透后，用1号旧砂纸彻底打磨一遍，将头遍漆面先基本打磨掉，再用潮布擦干净。（7）复补腻子：使用牛角腻板、带色腻子要收刮干净、平滑、无腻子疤痕，不可损伤漆膜。（8）修色：将表面的黑斑、节疤、腻子疤及材色不一致处拼成一色，并绘出木纹。（9）磨砂纸：使用细砂纸轻轻往返打磨，再用潮布擦净粉末。（10）刷第二、三道清漆：周围环境要整洁，操作同刷第一道清漆，但动作要敏捷，多刷多理，涂刷饱满、不流不坠、光亮均匀。涂刷后一道油漆前应打磨消光。（11）冬期施工：室内油漆工程，应在采暖条件下进行，室温保持均衡，温度不宜低于+10℃，相对湿度不宜低于60％。 5．2．6质量标准5．2．6．1主控项目（1）溶剂型涂料涂饰工程所选用涂料的品种型号和性能应符合设计要求（检验方法：检查产品合格证、性能检测报告和进场验收记录）。（2）溶剂型涂料工程的颜色、光泽应符合设计要求。（3）溶剂型涂料涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。5．2．6．2一般项目木料表面施涂清漆一般项目见表5．2．6．2。木料表面施涂清漆质量和检验方法表5.2.6.2项次项目普通涂饰高级涂饰检验方法1颜色基本一致均匀一致观察2木纹棕眼刮平、木纹棕眼刮平、木纹观察清楚清楚3光泽、光滑光泽基本均匀光光滑均匀一致观察、手摸滑无挡手感4刷纹无刷纹无刷纹观察5裹棱、流坠、皱明显处不允许不允许观察、手摸皮6装饰线平、分色21拉5m线（不足线直线度不大于拉通用尺）（mm）7五金、玻璃等洁净洁净观察5．2．7成品保护（1）每遍油漆前，都应将地面、窗台清扫干净，防止尘土飞扬，影响油漆质量。（2）每遍油漆后，都应将门窗扇用梃钩勾住，防止门窗扇、框油漆粘结，破坏漆膜。（3）刷油后应将滴在地面或窗台上及污染在墙上的油点清刷干净。（4）油漆完成后，应派专人负责看管，并设警句牌。5．2．8安全环保措施 （1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。（11）民用建筑工程室内装修中，进行饰面人造木板拼接施工时，除芯板为A类外，应对其断面及无饰面部位进行密封处理（如采用环保胶类腻子等）。5．2．9质量记录（1）材料应有合格证、环保检测报告。（2）工程验收应有质量验评资料。5．3木饰表面施涂混色瓷漆磨退施工工艺标准5．3．1总则5．3．1．1适用范围本章适用于工业与民用建筑木制家具、门窗、板壁的表面施涂混色磁漆磨退高级涂料工程。5．3．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300－2001{建筑工程施工质量验收统一标准} （3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（5）中华人民共和国国家标准GB／T50326－2001《建设工程项目管理规范》（6）《北京市建筑工程施工安全操作规程》DBJ01－62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—965．3．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型混色涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．3．3施工准备5．3．3．1技术准备施工前技术人员必须对施工班组进行施涂混色磁漆磨退施工书面技术和安全交底。5．3．3．2材料要求（1）涂料：光油、清油、醇酸磁漆、漆片等。（2）填充料：石膏粉、大白粉、地板黄、红土子、黑烟子、栗色料、纤维素等。（3）稀释剂：汽油、煤油、醇酸稀料、酒精等。（4）抛光剂：上光蜡、砂蜡等。（5）催干剂：钴催干剂等液料。（6）质量要求：见表5．3．3．2。溶剂型涂料中有害物质限量要求表5.3.3.2│项目限量值硝基漆类聚氨脂漆类醇酸漆类 挥发性有机化合物750光泽（60°）550（VOC）a／（g／L）≤≥80,600光泽（60°）<80,700b苯（％）≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－（TDl）c（％）≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－20015．3．3．3主要工具（表5。3。3。3）每班组主要机具配备一览表表5．3．3．3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算开刀、腻子槽、油桶、小油桶、小笤帚、铁钳子、刮腻子板（钢刀和橡皮刀）、圆木棍、铜丝箩、纱箩、油刷、排笔、油画笔、棉丝、擦布、指套、砂纸、砂布、小锤子、安全带、高凳、脚手板等。 5．3．3．4作业条件（1）施工环境应有良好的通风，抹灰工程、地面工程、木装修工程、水暖电气工程等全部完工后，环境比较干燥，相对湿度不大于60％。需装饰的结构层表面含水率不得大于8％，室内温度不低于10℃。（2）先做样板间，经业主及监理公司检查鉴定合格后，组织班组进行大面积施工。（3）施工前应对木门窗材质及木饰面板等外形进行检查，不合格者，应拆换。木材制品含水率不大于8％～12％。（4）操作前应认真进行工序交接检验工作，不符合规范要求的，不准进行油漆施工。（5）施工前各种材料必须先报验，经业主及监理确认并进行封样后才能采购。进场已报验样品在大批量材料进场时必须经过业主及监理公司验收出具有关书面验收单后才能正式使用。5．3．4关键质量要点5．3．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证。品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》（GB50325—2001）要求和《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581的要求。并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．3．4．2技术关键要求（1）基层腻子应刮实，磨平达到牢固、无粉化、起皮和裂缝。（2）溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、无透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍油漆必须在前一遍油漆干燥后进行。5．3．4．3质量关键要求（1）合页槽、上下冒头、榫头和钉孔、裂缝、节疤以及边棱残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）磁漆涂饰应涂刷均匀、粘结牢固，无透底、起皮和反锈。（4）一般油漆施工的环境温度不宜低于+10℃，相对湿度不宜大于60％。5．3．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．3．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规定》GB50325—2001。 （2）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。5．3．5施工工艺5．3．5．1工艺流程基层处理│→│操底油（满刮石膏腻子、满刮第一道腻子）→刷第一道醇酸磁漆→刷二道醇酸磁漆→玻璃安装→刷第三道醇酸磁漆→刷第四道醇酸磁漆→打砂蜡→擦上光蜡5．3．5．2施工工艺要点（1）基层处理：将表面油污、灰浆等污物清除后，用砂纸将表面磨光、磨平、除去木毛、毛槎、阳角要倒棱、磨圆、上下一致。（2）操底油：要涂刷均匀、不可漏刷。（3）嵌补腻子：拌和腻子时可加适量磁漆。（4）腻子干燥后磨砂纸，磨光并用潮布擦干净。（5）满批腻子：加适量磁漆，腻子要调得稍稀，要刮光刮平。（6）满批第二道腻子：要求平整、光滑、阴角要直，大面可用钢片刮板刮，小面用铲刀刮。（7）刷第一道磁漆：涂料要调得稍稀，要涂刷均匀，不得漏刷和流坠。漆干后打磨。（8）复补腻子：将不平之处补平，干后局部磨平，磨光并擦净浮尘。（9）刷第二、三、四道磁漆：不须加稀料，不得漏刷，流坠，夏季间隔6h，秋季间隔12h，冬季间隔为24h。（10）320～600号水砂纸水磨：将刷纹磨平，用力要均匀，注意棱角不得破。打磨砂纸要在涂刷完7d后进行。磨好后用潮布擦净。（11）打砂蜡：将砂蜡用煤油调成粥状，涂满木饰表面用棉丝来回揉擦，至出现暗光，要上下光亮一致，不得磨破棱角，然后用棉纱蘸汽油将浮蜡擦净。（12）擦上光蜡：擦匀、擦到、擦净、不要过厚，达到光泽饱满为止。（13）冬期施工：室内油漆工程，应在采暖条件下进行，室温保持均衡，一般油漆施工的环境温度不宜低于10℃，相对湿度不宜低于60％。设专人开关门窗、通风排气，不宜过堂风。（14）为了提高磁漆表面涂饰质量，减少颗粒、流坠、刷纹等通病，可把刷漆改为无气喷涂，常用的施工工艺是采用美国进口的喷涂设备，它可在无气的情况下把油漆加压到2240kg／cm。5．3．6质量标准5．3．6．1主控项目（1）溶剂型涂料涂饰工程所选用涂料的品种型号和性能应符合设计要求（检查方法：检查产品合格证、环保检测报告，进场验收记录）。 （2）溶剂型涂料涂饰工程的颜色、光泽图案应符合设计要求。（3）溶剂型涂料涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。5．3．6．2一般项目木料表面施涂混色磁漆磨退高级涂料工程一般项目见表5．3．6．2。木料表面施涂混色磁漆磨退高级涂料工程一般项目表5.3.6.2项次项目普通涂饰高级涂饰检查方法1颜色均匀一致均匀一致观察2刷纹刷纹通顺无刷纹观察3光泽、光滑光泽基本均匀光光泽均匀一致光观察、手摸滑无挡手滑4裹棱、流坠、皱明显处不允许均不允许观察皮匀一致、刷纹通顺5装饰线、分色线不大于2mm不大于lmm拉5m线（不足直线度允许偏差时拉通线）用尺量注：无光色漆不检查光亮5．3．7成品保护（1）刷油漆前应首先清理完施工现场的垃圾及灰尘，以免影响油漆质量。（2）每遍油漆刷完后，所有能活动的门扇及木饰面成品都应该临时固定，防止油漆面相互粘结影响质量。必要时设置警句牌。（3）刷油后立即将滴在地面或窗台上的油漆擦干净。五金、玻璃等应事先用报纸等隔离材料进行保护，到工程交工前拆除。（4）油漆完成后应派专人负责看管，严禁摸碰。5．3．8安全环保措施 （1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料。剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。（11）民用建筑工程室内装修中，进行饰面人造木板拼接施工时，除芯板为A类外，应对其断面及无饰面部位进行密封处理（如采用环保胶类腻子等）。5．3．9质量记录（1）材料应有合格证、国家环保检测报告。（2）工程验收应有质量验评资料。5．4金属面施涂混色油漆涂料施工工艺标准5．4．1总则5．4．1．1适用范围本章适用于工业与民用建筑中金属面施涂的中、高级混色油漆涂料工程。5．4．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》 （3）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（4）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（5）中华人民共和国国家标准GB／T50326—2001《建设工程项目管理规范》（6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—965．4．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型混色涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．4．3施工准备5．4．3．1技术准备‘（1）施工前施工班组必须进行金属表面施涂的中、高级混色油漆涂料施工书面技术和安全交底。（2）根据油漆厂家施工说明，必要时用小块金属板做小试样，经业主、监理认可后方可大面积施工样板间。5．4．3．2材料要求（1）涂料：光油、清油、铅油、混色油漆（磁性调合漆、油性调合漆）、清漆、醇酸清漆、醇酸磁漆、防锈漆（红丹防锈漆、铁红防锈漆）等。（2）填充料：石膏、大白、地板黄、红土子、黑烟子等。（3）稀释剂：汽油、煤油、醇酸稀料、松香水、酒精等。（4）催干剂：钴催干剂等液料。（5）质量要求：见表5.4.3.2。5．4．3．3主要机具（表5.4.3.3） 空压机、除锈机、电动砂轮机等。喷枪、锉、油刷、开刀、牛角板、油画笔、掏子（掏刷门窗扇上下口不易涂刷部位的工具）、钢丝箩、砂纸、砂布、腻子板、钢皮刮板、橡皮刮板、小油桶、油勺、半截大桶、水桶、钢丝钳子、小锤子、钢丝刷、高凳和脚手板、安全带等。溶剂型混色涂料质量、技术要求表5.4.3.2项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550（VOC）a／（g／L）≤≥80,600光泽（60°）<80,700b苯（％）≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－（TDl）c（％）≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001每班组主要机具配备一览表表5．2．3．3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3电动砂轮机14单斗喷枪2良好木工按8～10人/班组计算5砂纸打磨机4良好木工按8～10人/班组计算6开刀10良好木工按8～10人/班组计算 7油刷3寸10良好木工按8～10人/班组计算8小油桶5寸10良好木工按8～10人/班组计算5．4．3．4作业条件（1）施工环境应有良好的通风，抹灰工程、地面工程、木装修工程、水暖电气工程等全部完工后，环境比较干燥，相对湿度不大于60％。（2）应事先做样板间，经业主及监理公司检查鉴定合格后，方可组织班组进行大面积施工。（3）操作前应认真进行工序交接检验工作,不符合规范要求的，不准进行油漆施工.（4）必须先报验，经业主及监理确认并进行封样后才能采购,已报验样品在大批量材料进场院时必须经过业主及监理公司验收出具有关书面验收单后才能下式使用.5．4．4关键质量要点5．4．4．1材料的关键要不得（1）应有使用说明、储存有效期和产品产品合格证，品种、颜色应符合设计要求.（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《室内环境污染控制规范》（国标GB50325—2001—3．3．2）要求。并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．4．4．2技术关键要求（1）基层腻子应刮实、磨平达到牢固、无粉化、起皮和裂缝。（2）涂刷均匀、粘结牢固，不得漏涂、无透底、起皮和反锈。（3）后一遍油漆必须在前一遍油漆干燥后进行。5．4．4．3质量关键要求（1）残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈；（4）一般油漆施工的环境温度不宜低于10℃，相对湿度不宜大于60％。5．4．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害工人肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．4．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。 （2）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类堆放、消纳。5．4．5．1施工工艺基层处理→涂防锈漆→乱腻子→刷第一遍油漆（刷铅油）→抹腻子→磨砂纸→装玻璃→刷第二遍油漆（刷铅油→擦玻璃、磨砂纸）→刷最后一遍混色油漆以上是高级金属面的油漆，如是中级油漆工程，除少刷一道油外，不满刮腻子。如采用高级磨退工艺时，可参照木饰面磁漆磨退涂饰工序，磨砂纸工序应待上一道工序干后进行。5．4．5．2操作工艺（1）基层处理：金属表面的处理，除油脂、污垢、锈蚀外，最重要的是表面氧化皮的清除，常用的办法有三种即机械和手工清除、火焰清除、喷砂清除。根据不同基层要彻底除锈、满刷（或喷）防锈漆1～2道。（2）修补防锈漆：对安装过程的焊点，防锈漆磨损处，进行清除焊渣，有锈时除锈，补l～2道防锈漆。（3）修补腻子：将金属表面的砂眼、凹坑、缺棱拼缝等处找补腻子，做到基本平整。（4）刮腻子：用开刀或胶皮刮板满刮一遍石膏或原子灰腻子，要刮得薄，收的干净，均匀平整，无飞刺。（5）磨砂纸：用1号砂纸轻轻打磨，将多余腻子打掉，并清理干净灰尘。注意保护棱角，达到表面平整光滑，线角平直，整齐一致。（6）刷第一道油漆：要厚薄均匀，线角处要薄一些但要盖底，不出现流淌，不显刷痕。（7）刷第二遍油漆：方法同刷第一道油漆，但要增加油的总厚度。（8）磨最后一道砂纸：用1号或旧砂纸打磨，注意保护棱角，达到表面平整光滑，线角平直，整齐一致。由于是最后一道，砂纸要轻磨，磨完后用湿布打扫干净。（9）刷最后一道油漆：要多刷多理，刷油饱满，不流不坠，光亮均匀，色泽一致，如有毛病要及时修整。（10）冬期施工：冬期施工室内油漆工程，应在采暖条件下进行，室温保持均衡，一般油漆施工的环境温度不宜低于10℃，相对湿度为60％。不得突然变化。应设专人负责室温情况。5．4．6质量标准5．4．6．1主控项目（1）溶剂型涂料涂饰工程所选用涂料的品种型号和性能应符合设计要求（检查方法：检查产品合格证、性能、环保检测报告和进场验收记录、民用建筑工程室内装饰中涂料必须有总挥发性有机化合物（TVOC）、苯、游离甲苯二异氰酸酯（TDL）（聚氨脂类）含量检测报告）。（2）溶剂型涂料工程的颜色、光泽应符合设计要求。（3）溶剂型涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和返锈。 （4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。5．4．6．2一般项目（1）涂层与其他装修材料和设备衔接处应吻合，界面应清晰。（2）金属表面施涂混色油漆涂料施工工艺质量要求见表5．4．6．2。金属表面施涂混色油漆涂料的一般项目表5.4.6.2项次项目中级涂饰高级涂饰检验方法1颜色均匀一致均匀一致观察2裹棱、流坠、皱皮明显处不允许不允许观察3光泽、光滑光泽基本均匀光光泽均匀一致光观察、手摸检查滑无挡手滑4装饰线、分色线直不大于2mm不大于lmm拉5m线，不足5m拉通线，用钢尺检查线度允许偏差5刷纹刷纹通顺无刷纹观察注：涂刷无光漆不检查光亮5．4．7成品保护（1）刷油漆前应首先清理完施工现场的垃圾及灰尘，以免影向油漆质量。（2）每遍油漆刷完后，所有能活动的门扇都应该临时固定，方止油漆面相互粘结影响质量。必要时设置警句牌。（3）刷油后立即将滴在地面或窗台上的油漆擦干净，五金、皮璃等应事现用报纸等隔离材料进行保护，到工程交工前拆除。（4）油漆完成后应派专人负责看管，严禁碰摸。5．4．8安全环保措施（1）油漆施工前，应检查脚手架、马凳等是否牢固。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料，不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。 （8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。5．4．9质量记录（1）材料应有合格证，检测报告。（2）工程验收应有质量验评资料。5．5木饰表面施涂丙烯酸清漆磨退施工工艺标准5．5．1总则5．5．1．1适用范围本章适用于工业与民用建筑木制家具、门窗、板壁木饰表面施涂丙烯酸清漆磨退高级涂饰工程。5．5．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（5）中华人民共和国国家标准GB／T50326—2001《建设工程项目管理规范》（6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—965．5．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。 （4）基层直接承受装饰装修施工的基底面层。（5）溶剂型混色涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．5．3施工准备5．5．3．1技术准备施工前技术人员必须对班组进行木饰施涂丙烯酸清漆磨退施工书面技术和安全交底。5．5．3．2材料要求（1）涂料：光油、清油、醇酸清漆、丙烯酸清漆（一号、二号）、黑漆、漆片等。（2）填允料：石膏、大白、地板黄、红土子、黑烟子、立德粉、纤维素等。（3）稀释剂：二甲苯、汽油、醇酸稀料、酒精等。（4）抛光剂：上光蜡、砂蜡等。（5）质量要求：见表5．5．3．2。溶剂型涂料中有害物质限量要求表5.3.3.2│项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550（VOC）a／（g／L）≤≥80,600光泽（60°）<80,700b苯（％）≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－（TDl）c（％）≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60 具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－20015．5．3．3主要工具（表5．5。3．3）开刀、刮腻子板、排笔、毛笔、腻子槽、半截大桶、油桶、小油桶、油勺、油提（200g、300g）、铜箩、纱箩（窗纱）、小笤帚、油刷、麻、棉丝、白布、牛角板、油画笔、指套、砂纸、砂布、钳子、小锤子、安全带、高凳、脚手板等。每班组主要机具配备一览表表5．5．3．3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算5．5．3．4作业条件（1）施工环境应有良好的通风，施工时环境温度一般不宜低于10℃；抹灰工程、地面工程、木装修工程、水暖电气工程等全部完工后，环境比较干燥，相对湿度不大于60％；未安玻璃前，应有防风措施，否则遇刮大风天气不得进行施工。（2）先做样板间，经业主及监理公司检查鉴定合格后，组织班组进行大面积施工。（2）施工前应对木门窗等木材外形进行检查，不合格者，应拆换。木材制品含水率不大于8％。（4）操作前应认真进行工序交接检验工作，不符合规范要求的，不准进行油漆施工。（5）施工前各种材料必须先报验，经业主及监理确认后进行封样后才能采购。已报验样品，在大批量材料进场时，必须经过业主及监理公司验收出具有关书面验收单后，才能正式使用。5．5．4关键质量要点5．5．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证。品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》（GB50325—2001）和《室内装饰装修材料溶剂型木器涂料中有害物质限量》GBl8581要求。并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。 5．5．4．2技术关键要求（1）基层腻子应刮实、磨平大大牢固、无粉化、起皮和裂缝。（2）涂刷均匀、粘结牢固，不得漏涂、无透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍油漆必须在前一遍油漆干燥后进行。5．5．4．3质量关键要求（1）钉孔、裂缝、节疤以及边棱残缺处应补齐腻子，砂纸打磨要到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）丙烯酸清漆涂饰应涂刷均匀、粘结牢固，无透底、起皮和返锈。（4）一般油漆施工的环境温度不宜低于+10℃，相对湿度不宜大于60％。5．5．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．5．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）每天收工后应尽量不剩油漆材料。剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类堆放、消纳。5．5．5施工工艺基层处理→封底漆→润油粉→满刮色腻子→磨砂纸→刷第一道醇酸清漆→点漆片修色→磨砂纸→刷第二道醇酸清漆→磨砂纸→刷的三道醇酸清漆→磨砂纸→刷第四道醇酸清漆→磨砂纸5．5．5．2操作工艺（1）处理基层：清除表面尘土油污后，用砂纸将表面磨平磨光。（2）润油粉：将油粉调成粥状，用30～40cm长磨绳头来回揉擦，边角要擦到、擦净，线角要用刮板剔净。（3）满刮色腻子：色腻子要刮到、刮净，不应漏刮。（4）磨砂纸：打磨平整、擦净浮尘。（5）刷第1～4道醇酸清漆：涂膜厚薄均匀，不流不坠，刷纹通顺，不得漏刷。每道漆间隔时间一般夏季约6h，春、秋季约12h，冬季约为24h左右，有条件时时间稍长一点更好。（6）点漆片修色：对钉眼、节疤进行拼色，使整个表面颜色一致。 （7）刷第1～2道丙烯酸清漆：用羊毛排笔顺纹涂刷，涂膜要厚度适中、均匀一致，不得流淌、过边、漏刷。第1道至第2道刷漆时间间隔应控制在一般夏季约6h，春、秋季约12h，冬季约为24h左右，有条件时时间稍长一点更好。（8）磨水砂纸：涂料刷4～6h后用280～320号水砂纸打磨，要磨光、磨平并擦去浮粉。（9）打砂蜡：将砂蜡用煤油调成粥状，涂满表面用棉丝来回揉擦，至出现暗光，要上下光亮一致，不得磨破棱角，然后用干净棉丝蘸汽油将浮蜡擦净。（10）擦上光蜡：用干净白布将上光蜡包在里面，收口扎紧，用手揉擦，擦匀、擦到、擦净、达到光泽饱满为止。（11）冬期施工：室内油漆工程应在采暖条件下进行，室温保持均衡，不宜低于＋lO℃，且不得突然变化。并设专人负责开关门窗，以利通风换气。5．5．6质量标准5．5．6．1主控项目（1）溶剂型涂料涂饰所选用涂料的品种型号和性能应符合设计要求（检查方法：检查产品合格证、性能检测报告和进场验收记录，民用建筑工程室内装饰中涂料必须有总挥发性有机化合物（TVOC）、苯、游离甲苯二异氰酸酯（TDL）（聚氨脂类）含量检测报告）。（2）溶剂型涂料工程的颜色、光泽应符合设计要求。（3）溶剂型涂料涂饰工程应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和返锈。（4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。5．5．6．2一般项目（1）木饰表面施涂丙烯酸清漆磨退工艺一般项目见表5．5．6．2。（2）涂层与其他装修材料和设备衔接处应吻合，界面应清晰。清漆的涂饰质量和检验方法表5.5.6.2项次项目中级涂饰高级涂饰检验方法1颜色基本一致均匀一致观察2木纹棕眼刮平、木纹棕眼刮平、木纹观察清楚清楚3光泽、光滑光泽基本均匀，光滑均匀一致观察、手摸检查光滑无挡手感4刷纹无刷纹无刷纹观察5裹棱、流坠、皱皮明显处不允许不允许观察5．5．7成品保护 （1）刷油漆前应首先清理完施工现场的垃圾及灰尘，以免影响油漆质量。（2）每遍油漆刷完后，所有能活动的门扇及木饰面成品都应该临时固定，防止油漆面相互粘结影响质量。必要时设置警示牌。（3）刷油后立即将滴在地面或窗台上的油漆擦干净。五金、玻璃等应事先用报纸等隔离材料进行保护，到工程交工前拆除。（4）油漆完成后应派专人负责看管，严禁摸碰。5．5．8安全环保措施（1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料。剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。5．5．9质量记录（1）材料应有合格证，国家环保检测报告。（2）工程验收应有质量验评资料。5．6混凝土及抹灰表面施涂油漆涂料施工工艺标准5．6．1总则5．6．1．1适用范围 本章适用于工业与民用建筑中室内混凝土表面及泥砂浆、混合砂浆抹灰表面施涂油性涂料工程。5．6．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB／T50326—2001《建设工程项目管理规范》（5）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—965．6．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型混色涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．6．3施工准备5．6．3．1技术准备了解设计要求，熟悉现场实际情况。施工前对施工班组进行书面技术和安全交底。5．6．3．2材料要求（1）涂料：各色油性调和漆（酯胶调和漆、酚醛调和漆、醇酸调和漆等），或各色无光调和漆等。（2）填充料：大白粉、滑石粉、石膏粉、光油、清油、地板黄、红土子、黑烟子、立德粉、羧甲基纤维素、聚醋酸乙烯乳液等。（3）稀释剂：汽油、煤油、松香水、酒精、醇酸稀料等与油漆性能相应配套的稀料。（4）各色颜料：溶剂型混色涂料质量、技术要求表5.6.3.2 项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550a（VOC）／（g／L）≤≥80,600光泽（60°）<80,700b苯/％≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－c（TDl）/％≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001每班组主要机具配备一览表表5.6.3.3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算高凳子、脚手板、半截大桶、小油桶、铜丝箩、橡皮刮板、钢皮刮板、笤帚、腻子槽、开刀、刷子、排笔、砂纸、棉丝、擦布等。5．6．3．4作业条件（1）墙面必须干燥，基层含水率不得大于6％～8％。 （2）墙面的设备管洞应提前处理完毕，为确保墙面干燥，各种穿墙孔洞都应提前抹灰补齐。（3）门窗要提前安装好玻璃。（4）先做好样板间，经检查鉴定合格后，再组织班组进行大面积施工。（5）作业环境应通风良好，湿作业已完成并具备一定的强度，周围环境比较干燥。（6）冬期施工油漆涂料工程，应在采暖条件下进行，室温保恃均衡，一般室内温度不宜低于10℃，相对湿度为60％，并不得突然变化。同时应设专人负责测试温度和开关门窗，以利通风排除湿气。5．6．4关键质量要点5．6．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》（GB50325—2001—3．3．2）和《室内装饰装修材料溶剂型木器涂料中有害物质限量》GBl8581要求。并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．6．4．2技术关键要求（1）基层腻子应刮实、磨平达到牢固、无粉化、起皮和裂缝。（2）应涂刷均匀、粘结牢固，无透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍涂料必须在前一遍涂料干燥后进行。5．6．4．3质量关键要求（1）残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）溶剂型涂料涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）一般油漆施工的环境温度不宜低于10℃，相对湿度不宜大于60％。5．6．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．6．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）每天收工后应尽量不剩涂料材料，剩余涂料不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（3）施工时室内应保持良好通风。 5．6．5施工工艺5．6．5．1工艺流程基层处理→修补腻子→磨砂纸→第一遍满刮腻子→磨砂纸→第二遍满刮腻子→磨砂纸→弹分色线→刷第一道涂料→补腻子磨砂纸→刷第二道涂料→磨砂纸→刷第三道涂料→磨砂纸→刷第四道涂料5．6．5．2操作工艺（1）基层处理：将墙面上的灰渣等杂物清理干净，用笤帚将墙面将浮土等扫净。（2）修补腻子：用石膏腻子将墙面、门窗口角等磕碰破损处、麻面、风裂、接槎缝隙等分别找平补好，干燥后用砂纸将凸出处磨平。（3）第一遍满刮腻子满刮遍腻子干燥后，用砂纸将腻子残渣、斑迹等打磨平、磨光，然后将墙面清扫干净，子配合比为聚醋酸乙烯乳液（即白乳胶）：滑石粉或大白粉：2％羧甲基纤维素溶液二1︰5︰35（重量比）。以上为适用于室内的腻子；如厨房、厕所、浴室等应采用室外工程的乳胶防水腻子，这种腻子耐水性能较好。其配合比为聚醋酸乙烯乳液（即白乳胶）︰水泥︰水＝1︰5︰1（重量比）。（4）第二遍腻子涂刷高级涂料要满刮第二遍腻子。腻子配合比和操作方法同第一遍腻子。待腻子干透后个别地方再复补腻子，个别大的孔洞可复补腻子，彻底干透后，用1号砂纸打磨平整，清扫干净。（5）弹分色线如墙面设有分色线，应在涂刷前弹线，先涂刷浅色涂料，后涂刷深色涂料。（6）涂刷第一遍油漆涂料第一遍可涂刷铅油，它是遮盖力较强的涂料，是罩面涂料基层的底漆。铅油的稠度以盖底、不流淌、不显刷痕为宜，涂饰每面墙面的顺序应从上而下，从左到右，不得乱涂刷，以防漏涂或涂刷过厚，涂刷不均匀等。第一遍涂料干燥后个别缺陷或漏刮腻子处要复补，待腻子干透后打磨砂纸，把小疙瘩、腻子渣、斑迹等磨平、磨光、并清扫干净。（7）涂刷第二遍涂料涂刷操作方法同第一遍涂料．（如墙面为中级涂料，此遍可涂铅油；如墙面为高级涂料，此遍可涂调和漆），待涂料干燥后，可用较细的砂纸把墙面打磨光滑，清扫干净，同时用潮布将墙面擦抹一遍。（8）涂刷第三遍涂料用调和漆涂刷，如墙面为中级涂料，此道工序可作罩面，即最后一遍涂料，其涂刷顺序同上。由于调和漆粘度较大，涂刷时应多刷多理，以达到涂膜饱满、厚薄均匀一致、不流不坠。（9）涂刷第四遍涂料 用醇酸磁漆涂料，如墙面为高级涂料，此道涂料为罩面涂料，即最后一遍涂料。如最后一遍涂料改为无光调和漆时，可将第二遍铅油改为有光调和漆，其余做法相同。5．6．6质量标准5．6．6．1主控项目（1）溶剂型涂料涂饰工程所选用涂料的品种、型号和性能应符合设计和国家、行业现行规范规定的标准要求。（2）溶剂型涂料涂饰工程的颜色、光泽、图案应符合设计要求。（3）溶剂型涂料涂饰工程应涂饰均匀、粘结牢固，不得漏刷、透底、起皮和返锈。（4）溶剂型涂料涂饰工程的基层处理应符合：1）新建筑物的混凝土或抹灰基层在涂饰前应刷抗碱封闭底漆。2）旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。（5）所选用涂料、胶粘剂等材料必须有产品合格证及总挥发性有机物（TVOC）和游离甲醛、苯含量检测报告。5．6．6．2一般项目混凝土及抹灰表面饰涂油性涂料基本项目见表5．6．6．2混凝土及抹灰表面饰涂油性涂料基本项目表5.6.6.2项次项目中级涂饰高级涂饰检验方法1颜色均匀一致均匀一致观察2光泽、光滑光泽基本均匀光光泽均匀一致光观察、手摸检查滑无挡手滑3刷纹刷纹通顺无刷纹观察4裹棱、流坠、皱皮明显处不允许不允许观察5装饰线、分色线直21拉5m线，不足5m拉通线，用钢尺检查线度允许偏差注：涂刷无光漆不检查光亮5．6．7成品保护（1）操作前将不需涂饰的门窗及其他相关的部位遮挡好。（2）涂饰完的墙面，随时用木板或小方木将口、角等处保护好，防止碰撞造成损坏。（3）拆脚手架时，要轻拿轻放，严防碰撞已涂饰完的墙面。（4）涂料未干前，不应打扫室内地面，严防灰尘等沾污墙面涂料。（5）严禁明火靠近已涂饰完的墙面，不得磕碰弄脏墙壁面等。 （6）工人刷涂饰时，严禁蹬踩已涂好的涂层部位（窗台），防止小油桶碰翻涂料污染墙面。5．6．8安全环保措施（1）油漆施工前，应检查脚手架、马凳等是否牢固。（2）涂料施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的涂料仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料，不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声没备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）涂料使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。5．6．9质量记录（1）材料应有合格证、环保检测报告。（2）工程验收应有质量验评资料。5．7一般刷（喷）浆工程施工工艺标准5．7．1总则5．7．1．1适用范围本章适用于工业与民用建筑的一般喷（刷）浆饰面工程。5．7．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB／T50326—2001《建设工程项目管理规范》 （5）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（6）《建筑安装分项工程施工工艺规程》DBJ01－26—965．7．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）水溶性涂料主要成膜物质是由水溶性合成树脂，以水为稀释剂，加入适量颜料填料及助剂经碾磨而成的涂料。5．7．3施工准备5．7．3．1技术准备施工前应了解设计意图和施工现场情况，施工技术人员必须对班组进行一般刷（喷）浆工程施工工艺书面技术安全交底。5．7．3．2材料要求（1）生石灰块或灰膏：用于普通刷（喷）浆工程。（2）大白粉：建材商店有成品供应，有方块、圆块，可根据需要购买。（3）可赛银：建材商店有成品供应。（4）建筑石膏粉：建材商店有供应，是一种气硬性的胶结材料。（5）滑石粉：要求细度，过140－325目，白度为90％。（6）胶粘剂：聚醋酸乙烯乳液、羧甲基纤维素。（7）颜料：氧化铁黄、氧化铁红、群青、锌白、铬黄、铬绿等，用遮盖力强，耐光、耐碱、耐气候影响的各种矿物颜料。（8）其他：用于一般刷石灰浆的食盐，用于制普通大白浆的火碱，白水泥或普通水泥，胶等。（9）所有材料应满足设计要求及国家有关技术标准。见表5．7．3．2—1～4。水溶性内墙涂料质量、技术要求表5.7.3.2－1序号性能项目技术要求 一类二类1容器中状态无结块、沉淀和絮凝2粘度1）．s30～753细度，μm≤1004遮盖力，g／m2≤3005白度2），％≥806涂膜外观平整，色泽均匀7附着力，％1008耐水性无脱落，起泡和皱皮9耐干擦性，级－≤110耐洗刷性，次≥300－耐干擦性的测定要求表5.7.3.2－2等级脱粉状况0用力擦试板表面，手指不干有涂料粒子1用力擦试板表面，手指沾有少量涂料粒子2用力擦试板表面，手指沾有较多的涂料粒子3用力较轻，手指沾有较多涂料粒子室内装饰装修材料内墙涂料中有害物质限量表5.7.3.2－3项目限量值挥发性有机化合物（VOC）（g／I）200游离甲醛（g／kG）0．1重金属（MG／KG）可溶性铅90可溶性镉75可溶性60可溶性汞60室内装饰装修材料胶粘剂中有害物质限量表5．7．3。2—4项目指标橡胶胶粘剂聚氨酯类胶粘剂其他胶粘剂游离甲醛（g／KG）0．5－－ 苯（g／kg）5甲苯加二甲苯（g／kg）200甲苯异氰酸酯（g／kg）－10－总挥发性有机物（g／kg）7505．7．3．3主要机具（表5.7.3.3）每班组主要机具配备一览表表5.7.3.3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算（1）机械设备：手压泵或电动喷浆机。（2）主要工具：刷子、排笔、开刀、胶皮刮板、塑料刮板、0号及1号砂纸、50～80目铜丝箩、浆罐、大浆桶、小浆桶、大小水桶、胶皮管、钳子、铅丝、腻子槽、腻子托板、扫帚、擦布、棉丝等。5．7．3．4作业条件（1）室内有关抹灰工种的工作已全部完成，墙面应基本干透，基层抹灰面的含水率不大于8％。（2）室内木工、水暖工、电工的施工项目均已完成，预埋件均已安装，管洞修补好，门窗玻璃安完，一遍油漆已完。（3）冬期施工室内温度不宜低于5℃，相对湿度为60％，并在采暖条件下进行，室温保持均衡，不得突然变化。同时应设专人负责测试和开关门窗，以利通风和排除湿气。（4）做好样板间，并经检查鉴定合格后，方可组织大面积喷（刷）。5．7．4关键质量要点5．7．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。 （2）材料选用必须符合室内环境污染控制规范（国标GB50325—2001—3．3．2）要求。并具备国家环境检测机构出具的有关有害物资限量等级检测报告。5．7．4．2技术关键要求（1）基层腻子应刮实磨平达到牢固、无粉化、起皮和裂缝。（2）涂刷均匀、粘结牢固，不得漏涂、无透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍涂料必须在前一遍涂料干燥后进行。5．7．4．3质量关键要求（1）残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝。（3）涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）一般喷（刷）浆施工的环境温度不宜低于十10℃，相对湿度不宜大于60％。5．7．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（2）施工时室内应保持良好通风。5．7．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）每天收工后应尽量不剩材料，不准乱倒，应收集后集中处理。废弃物（如废桶、刷、棉纱等）按环保要求分类堆放、消纳。5．7．5施工工艺5．7．5．1工艺流程基层处理→喷、刷胶水→填补缝隙、局部刮腻子→轻质隔墙吊顶拼缝处理→满刮腻子→刷（喷）第一遍浆→复找腻子→砂纸打磨→刷（喷）第二遍浆→复找腻子→砂纸打磨→刷（喷）交活浆5．7．5．2操作工艺（1）基层处理：混凝土墙及抹灰表面的浮砂、灰尘、疙瘩等要清除干净，粘附着的隔离剂、应用碱水（火碱︰水＝1︰10）清刷墙面，然后用清水冲刷干净。如油污处应彻底清除。 （2）喷（刷）胶水：混凝土墙面在刮腻子前应先喷、刷一道胶水（重量比为水︰乳液＝5︰1），以增强腻子与基层表面的粘结性，应喷（刷）均匀一致，不得有遗漏处。（3）填补缝隙、局部刮腻子：用石膏腻子将墙面缝隙及坑洼不平处分遍找平。操作时要横平竖起，填实抹平，并将多余腻子收净，待腻子干燥后用砂纸磨平，并把浮尘扫净。如还有坑洼不平处，可再补找一遍石膏腻子乙其配合比为石膏粉：乳液：纤维素水溶液＝100︰45︰60，其中纤维素水溶液浓度为3.5％。（4）石膏板面接缝处理：接缝处应用嵌缝腻子填塞满，上糊一层玻璃网格布、麻布或绸布条，用乳液或胶粘剂将布条粘在拼缝上，粘条时应把布拉直、糊平，糊完后刮石膏腻子时要盖过布的宽度。（5）满刮腻子：根据墙体基层的不同和浆活等级要求的不同，刮腻子的遍数和材料也不同。一般情况为三遍，腻子的配合比为重量比，有两种，一是适用于室内的腻子，其配合比为：聚醋酸乙烯乳液（即白乳胶）︰滑石粉或大白粉︰20％羧甲纤维素溶液＝1︰5︰3.5，二是适用于外墙、厨房、厕所、浴室的腻子，其配合比为：聚醋酸乙烯乳液︰水泥︰水＝1︰5︰1。刮腻子时应横竖刮，并注意接槎和收头时腻子要刮净，每遍腻子干后应磨砂纸，将腻子磨平，磨完后将浮尘清理干净。如面层要涂刷带颜色的浆料时，则腻子亦要掺入适量与面层带颜色相协调的颜料。（6）刷（喷）第一遍浆刷（喷）浆前应先将门窗口圈20cm用排笔刷好，如墙面和顶棚为两种颜色时应在分色线处用排笔齐线并刷20cm宽以利接槎，然后再大面积刷喷浆。刷（喷）顺序应先顶棚后墙面，先上后下顺序进行。如喷浆时喷头距墙面宜为20～30cm，移动速度要平稳，使涂层厚度均匀。如顶板为槽型板时，应先喷凹面四周的内角，再喷中间平面；其浆料配合比与调制方法如下：1）调制石灰浆将生石灰块放入容器内加人适量清水，等块灰熟化后再按比例加入应加的清水。其配合比为生石灰︰水=1︰6（重量比）。将食盐化成盐水，掺盐量为石灰浆重量的0.3％～0．5％，将盐水倒人石灰浆内搅拌均匀后，再用50～60目的铜丝箩过滤，所得的浆液即可喷（刷）。采用石灰膏时，将石灰膏放人容器内，直接加清水搅拌，掺盐量同上，拌匀后，用50～60目的铜丝箩过滤使用。2）调制大白浆将大白粉破碎后放人容器中，加清水拌合成浆，再用50～60目的铜丝箩过滤。将羧甲基纤维素放人缸内，加水搅拌使之完全溶解。其配合比为羧甲基纤维素︰水︰=1︰40（重量比）。聚醋酸乙烯乳液加水稀释与大白粉拌合，乳液掺量为大白粉重量的10％。将以上三种浆液按大白粉︰乳液︰纤维素=100︰13︰16混合搅拌后，过80目铜丝箩，拌匀后即成大白浆。如果配色浆，则先将颜料用水化开，过箩后放人大白浆中。3）配可赛银浆将可赛银粉末放人容器内，加清水溶解搅匀后即为可赛银浆。（7）复找腻子 第一遍浆干透后，对墙面上的麻点、坑洼、刮痕等用腻子重新复找刮平，干透后用细砂纸轻磨，并把粉尘扫净，达到表面光滑平整。如为普通喷浆可不做此道工序，如为中级或高级喷浆，必须有此道工序。（8）刷（喷）第二遍浆所用浆料与操作方法同第一遍浆。喷（刷）浆遍数由刷浆等级决定，机械喷浆可不受遍数限制，以达到质量要求为准。（9）刷（喷）交活浆待第二遍浆于后，用细砂纸将粉尘、溅沫、喷点等轻轻磨掉，并打扫干净，即可刷（喷）交活浆。交活浆应比第二遍浆的胶量适当增大一点，防止刷、喷浆的涂层掉粉，这是必须做到和满足的保证项目。（10）刷（喷）内墙涂料和耐擦洗涂料等其基层处理与喷刷浆相同，面层涂料使用建筑产品时，要注意外观检查，并参照产品说明书去处理和涂刷即可。（11）室外刷（喷）浆1）砖混结构的外窗台、璇脸、窗套、腰线等部位在抹罩面灰时，应乘湿刮一层白水泥膏，使之与面层压实并结合在一起，将滴水线（槽）按规矩预先埋设好，并乘灰层未干，紧跟着涂刷第二遍白水泥浆（配合比为白水泥加水重20％界面剂胶的水溶液拌匀成浆液），涂刷时可用油刷或排笔，自上而下涂刷，要注意应少醮勤刷，严防污染。2）第二天要涂刷第二遍，达到涂层表面无花感且盖底为止。3）预制混凝土阳台底板、阳台分户板、阳台栏板涂刷：一般习惯作法：清理基层，刮水泥腻子1～2遍找平，磨砂纸，再复找水泥腻子，刷外墙涂料，以涂刷均匀且盖底为交活。根据室外气候变化影响大的特点，应选用防潮及防水涂料施涂：清理基层，刮聚合物水泥腻子1～2遍（配合比为用水重20％的胶水溶液拌合水泥，成为膏状物），干后磨平，对塌陷之处重新补平，干后磨砂纸。涂刷聚合物水泥浆（配合比：用水重20％的胶水溶液拌水泥，辅以颜料后成为浆液）。或用防潮、防水涂料进行涂刷。应先刷边角，再刷大面，均匀地涂刷一遍，待干后再涂刷第二遍，直至交活为止。（12）冬期施工：1）利用冻结法抹灰的墙面不宜进行涂刷。2）喷（刷）聚合物水泥浆应根据室外温度掺人外加剂（早强剂），外加剂的材质应与涂料材质配套，外加剂的掺量应有试验决定。3）冬期施工所用的外墙涂料，应根据材质使用说明和要求去组织施工及使用，严防受冻。4）外檐涂刷早晚温度低不宜施工。5．7．6质量标准5．7．6．1主控项目（1）选用刷（喷）浆的品种、型号和性能应符合设计要求。（2）选用刷（喷）浆的颜色、图案应符合设计要求。 （3）刷（喷）工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。（4）刷（喷）工程的基层处理应符合：1）新建筑物的混凝土或抹灰层基层在涂饰前应涂刷抗碱封闭底漆。2）旧墙面在涂饰涂料前应清除疏松的旧装饰层，并涂刷界面剂。3）混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于8％；涂刷乳液型时，含水率不得大于8％。木材基层的含水率不得大于8％。4）基层腻子应平整、坚实、牢固、无粉化、无起皮和裂缝；内墙腻子的粘结强度应符合《建筑室内用腻子》（JG／T3049）的规定。5）厨房、卫生间墙面必须使用耐水腻子。5．7．6．2一般项目见表5．7．6．2。室内外、刷（喷）浆工程质量和验收方法表5.7.6.2项次项目中级涂饰高级涂饰检查方法1颜色均匀一致均匀一致观察2泛碱、咬色允许少量轻微不允许3流坠、疙瘩、允许少量轻微不允许4砂眼、刷痕允许少量轻微砂无砂眼，无刷痕眼，刷纹通顺5装饰线、分色直21拉5m线，不足线度允许偏差5m拉通线，用钢（mm）直尺检查5．7．7成品保护（1）刷（喷）浆工序与其他工序要合理安排，避免刷（喷）后其他工序又进行修补工作。（2）刷（喷）浆时室内外门窗、玻璃、水暖管线、电气开关盒、插座和灯座及其他设备不刷（喷）浆的部位，及时用废报纸或塑料薄膜遮盖好。（3）浆活完工后应加强管理，认真保护好墙面。（4）为减少污染，应事先将门窗口圈用排笔刷好后，再进行大面积浆活的施涂工作。（5）刷（喷）浆前应对已完成的地面面层进行保护，严禁落浆造成污染。（6）刷（喷）前墙、地，应进行遮挡和保护。（7）移动浆桶、喷浆机等施工工具时严禁在地面上拖拉，防止损坏地面。（8）浆膜干燥前，应防止尘土沾污和热气侵袭。（9）拆架子或移动高凳应注意保护好已刷浆的墙面 5．7．8安全环保措施（1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作，架子上人数不得集中在一起，工具要搁置稳定，以防止坠落伤人。（3）在两层脚手架上操作时，应尽量避免在同一垂直线上工作，必须同时作业时，下层操作人员必须戴安全帽。（4）抹灰时应防止砂浆掉入眼内，采用竹片或钢筋固定八字靠尺板时，应防止竹片或钢筋回弹伤人。（5）夜间临时用的移动照明灯，必须用安全电压。机械操作人员须剖训持证上岗，现场—切机械设备，非操作人员一律禁止乱动。（6）涂饰用材料必须符合石材表面处理：石材表面充分干燥（含水率应小于8％）后，用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木枋上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用。5．7．9质量记录（1）材料应有合格证，环保检测报告。（2）工程验收应有质量验评资料。5．8木地板施涂清漆打蜡施工工艺标准5．8．1总则5．8．1．1适用范围本章适用于工业与民用建筑中长条及拼花木（楼）地板施涂清漆和打蜡工程。5．8．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GBl8581－2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（4）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（5）中华人民共和国国家标准GB／T50326—2001《建设工程项目管理规范》 （6）《北京市建筑工程施工安全操作规程》DBJ01—62—2002（7）《建筑安装分项工程施工工艺规程》DBJ01—26—965．8．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。5．8．3施工准备5．8．3．1技术要求施工前技术人员必须对施工班组进行长条及拼花木（楼）地板施涂清漆和打蜡工程施工书面技术和安全交底。了解设计意图，掌握油漆的品种、颜色。5．8．3．2材料要求（1）涂料：清漆（醇酸清漆、聚氨脂清漆）、调合漆、熟桐油；清油、上光蜡、砂蜡等。（2）稀释剂：汽油、煤油、醇酸稀料、松香水、酒精、漆片等。（3）填充料：石膏、大白粉、地板黄、红土子、黑烟子、甲基纤维素、聚醋酸乙烯乳液等。（4）催干剂：钴催干剂等液料。（5）矿物颜料：要有较好的耐光、耐湿和耐老化性能的矿物颜料。（6）质量要求：见表5．8．3．2。项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550a（VOC）／（g／L）≤≥80,600光泽（60°） <80,700b苯（％）≤0．5b苯和二甲苯总和／％≤454010游离甲苯二异氰酸脂－0．7－c（TDl）/％≤重金属漆（限色漆）可溶性铅90（mg／kg）≤可溶性镉75可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001限量值每班组主要机具配备一览表表5.8.3.3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算油刷、开刀、牛角板、拌合腻子槽子、半截大桶、油桶、小油桶、刮腻子板、克丝钳子、锤子、钻子、钢丝刷、铜丝箩、砂箩、小笤帚、擦布、砂纸、排笔、棉丝、油勺、粉线包等。5．8．3．4作业条件（1）室内浆活完、暖气设备安装完，并经过试水、试压没问题。（2）应先做样板间。经质量部门检查鉴定合格后，再组织班组进行大面积施工。 （3）地板刨光后，经过验收符合质量标准，木踢脚板刨光交活。（4）刷油漆涂料前必须将门窗玻璃全部安装好。5．8．4关键质量要点5．8．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。（2）油漆、填充料、催干剂、稀释剂等材料选用必须符合室内环境污染控制规范（国标GB50325—2001—3．3．2）要求。并具备国家环境检测机构出具的有关有害物资限量等级检测报告。5．8．4．2技术关键要求（1）基层腻子应刮实、磨平达到牢固、无粉化、无起皮和裂缝。（2）涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍油漆必须在前一遍油漆干燥后进行。5．8．4．3质量关键要求（1）残缺处应补齐腻子，砂纸打磨要到位。应认真按照规程和工艺标准去操作。（2）基层腻子应平整、坚实、牢固、无粉化、无起皮和裂缝（3）涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈（4）一般油漆施工的环境温度不宜低于10℃，相对湿度不宜大于60％。5．8．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．8．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类堆放、消纳。5．8．5施工工艺5．8．5．1工艺流程地板面清理→磨砂纸→刷清油→嵌缝→披腻子→磨砂纸→复找腻子→刷地一遍油漆→磨光→刷第二遍油漆→干后刷交活油5．8．5．2操作工艺 （1）木地板刷调和漆1）地板面的处理：将表面的尘土、污物清扫干净，并将其缝隙内的灰砂剔扫干净。用1．5号木砂纸磨光，先磨踢脚板，后磨地板面，均应顺木纹打磨，磨至以手摸不扎手为好，然后用1号砂纸加细磨平、磨光，并及时将磨下的粉尘清理干净，节疤处点漆片修饰。2）刷清油：清油的配合比以熟桐油︰松香水＝1︰2.5较好，这种油较稀，可使油渗透到木材内部，防止木材受潮变形及增强防腐作用，并能使后道腻子、刷漆油等能很好地与底层粘结。涂刷时应先刷踢脚，后刷地面，刷地面时应从远离门口一方退着刷。一般的房间可两人并排退刷，大的房间可组织多人一起退刷，使其涂刷均匀不甩接茬。3）嵌、披腻子：先配出一部分较硬的腻子，配合比为石膏粉：熟桐油︰水＝20︰7︰50，其中水的掺量可根据腻子的软硬而定。用较硬的腻子来填嵌地板的拼缝，局部节疤及较大缺陷处，腻子干后，用1号砂纸磨平、扫净。再用上述配合比拌成较稀的腻子，将地板面及踢脚满刮一道。一室可安排两人操作，先刮踢脚，后刮地板，从里向外退着刮，注意两人接茬的腻子收头不应过厚。腻子干后，经检查，如有塌陷之处，再用腻子补平，等补腻子干后，用1号木砂纸磨平，并将面层清理干净。4）刷第一遍调和漆：应顺木纹涂刷，阴角处不应涂刷过厚，防止皱折。待油漆干后，用1号木砂纸轻轻地打磨光滑，达到磨光又不将油皮磨穿为度。检查腻子有无缺陷，并复补腻子，此腻子应配色，其颜色应和所刷油漆颜色一致，干后磨平，并补刷油漆。5）刷第二遍调和漆：待第一遍漆干后，满磨砂纸、清净粉尘后，刷第二遍调和漆。6）刷第三遍交活漆调和漆：待第二遍调和漆干后，用磨砂纸磨光，清净粉尘，刷第三遍调和漆交活。（2）木地板刷清漆1）地板面处理：将地板面上的尘土及缝隙内的灰砂剔扫干净，用1.5号木砂纸打磨，应先磨踢脚后磨地面，顺木纹反复打磨，磨至光滑，再换用1号木砂纸加细磨平磨光，最后将磨下的粉尘清扫干净。2）刷清油：用熟桐油︰松香水＝1︰2.5的比例调配，此清油较稀，并在清油内根据样板的颜色要求加入适当的颜料。刷油时先刷踢脚，后刷地面。一般房间可采用两人同时操作，从远离门口的一边退着刷，注意两人接茬处油层不可重叠过厚，要刷匀。3）嵌、披腻子：应先配制一部分较硬的石膏腻子，其配合比为石膏粉：熟桐油＝20︰7，水的用量根据实际所需腻子的软硬而增减。将拌好的腻子嵌填裂缝、拼缝，并修补较大缺陷处，应补好塞实。腻子干后，用1号砂纸磨平，并将粉尘清扫干净，在满刮一道腻子，腻子应根据样板颜色配兑，刮踢脚及地面。涂刷时，亦可安排两人同时操作，先刮踢脚，注意踢脚上下口的腻子收尽。然后刮地板，从里向外顺木纹刮，采用钢板刮板将腻子刮平，并及时将残余的腻子收尽。两人接槎时腻子不能重叠过厚，披腻子应分两次进行。头遍应顺木纹满刮一遍，干后，检查有无塌陷不平处，再用腻子补平，干后用1号砂纸磨平，清扫干净后，第二遍再满刮腻子一遍，要刮匀刮平，干后，用1号砂纸磨光，并将粉尘打扫干净。4）刷油色：先刷踢脚，后刷地板。刷油要匀，接茬要错开，且涂层不应过厚和重叠，要将油色用力刷开，使之颜色均匀。 5）刷清漆三道：油色干后，用1号木砂纸打磨，并将粉尘用布擦净，即可涂刷清漆。先刷踢脚后刷地板，漆膜要涂刷厚些，待其干燥后有较稳定的光亮，干后，用0.5号砂纸轻轻打磨刷痕，不能磨穿漆皮，将粉尘清干净后，刷第二遍清漆，依此法再涂刷第三遍交活漆，刷后，要做好成品的保护工作，防止漆膜损坏。（3）木地板刷漆片，打蜡出光。1）地板面处理：清理地板上杂物，并扫净表面的尘土，用1号或1.5号木砂纸包裹木方按在地板上打磨，使其平整光滑，打磨时应先踢脚后地面。2）润油粉：配合比为：大白粉︰松香水︰熟桐油＝24︰16︰2，并按样板要求掺人适量颜料，油粉拌好后，用棉丝蘸上在地板及踢脚上反复揉擦，将木板面上的棕眼全部填满、填实。干后，用0号砂纸打磨，将刮痕、印痕打磨光滑，并用干布将粉尘擦净。3）刷漆片两遍：将漆片兑稀，根据需要掺加颜料，刷完。干后修补腻子，其腻子颜色应与所刷漆片颜色相同，干后用0.5号木砂纸轻轻打磨，不应将漆膜磨穿。4）再刷漆片两遍：涂刷时动作要快，注意收头、拼缝处不能有明显的接槎和重叠现象。5）打蜡出光：用白色软布包光蜡，分别在踢脚和地板面上依次均匀地涂擦，要将蜡擦到均匀且不应涂擦过厚，稍干后，用于布反复涂擦使之出光。（4）木地板刷聚氨酯清漆1）地板面的处理：将板面及拼缝内的尘土清理干净，用1．5号木砂纸包木方顺木纹打磨，先踢脚、后边角，最后磨大面，要磨光。对油污点可用碎玻璃刮净后再磨砂纸，并用笤帚打扫干净。2）润油粉：按配合比大白粉：松香水：熟桐油二24︰16︰2，并按样板要求掺入颜料拌合均匀，将油粉依次均匀地涂擦在踢脚和地板面上，将棕眼及木纹内擦实、擦严，并将多余的油粉清干净。另一种方法是润水粉：水粉的重量配合比为：大白粉︰纤维素︰颜料︰水＝14︰1︰1︰18，依此比例将水粉拌匀，并依次均匀地反复涂擦木材表面，将木纹、棕眼擦平擦严。批刮腻子，干后用l号砂纸打磨干净。3）刷第一遍聚氨酯清漆：待第一遍漆膜干后，用0．5号砂纸将刷纹布磨光滑，用潮布擦净晾干后即可涂刷第二遍清漆。4）刷第三遍聚氨酯清漆：方法同上。5．8．6质量标准5．8．6．1主控项目（1）木地板油漆工程所选用涂料的品种、型号和性能应符合设计要求。（2）木地板油漆的颜色、光泽、图案应符合设计要求。（3）木地板烫蜡、擦软蜡所使用的涂料品种、质量必须符合设计样品要求和有关标准的规定。严禁在施工过程中烫坏地板和损坏地面。5．8．6．2一般项目（1）木地板混色油漆基本项目见表5．8．6．2-1。木地板混色油漆基本项目表5.8.6.2－1 项次项目中级涂饰高级涂饰检验方法1颜色均匀一致均匀一致观察2裹棱、流坠、皱皮明显处无无观察3光亮和光滑光亮、光滑均匀光亮足、光滑无观察、手摸检查一致挡手感4刷纹无明显刷纹无刷纹5装饰线、分色线直21拉5m线，不足5m拉通线，用钢尺检查线度允许偏差（mm）（2）木地（楼）板清漆油漆基本项目见表5.8.6.2－2。木地（楼）板清漆油漆基本项目表5.8.6.2－2项次项目中级油漆高级油漆检验方法1木纹棕眼刮平，棕眼刮平，观察木纹清楚木纹清晰2光亮和光滑光亮足、光滑光亮柔和、光滑观察、手摸检查无挡手感3裹楞、流坠、大面及小面无观察皱皮明显处无4│颜色、刷纹颜色基本一致、颜色一致，观察无刷纹无刷纹（3）木纹中级油漆：棕眼刮平，木纹清楚；高级油漆：棕眼刮平，木纹清晰。（4）光亮和光滑中级油漆：光亮足、光滑；高级油漆：光亮柔和、光滑无挡手感。（5）裹楞、流坠、皱皮中级油漆：大面及小面明显处无；高级油漆：无。（6）颜色、刷纹中级油漆：颜色基本一致、无刷纹；高级油漆：颜色一致，无刷纹。5．8．7成品保护 （1）每次涂刷油漆前，将窗台上尘土清理干净，并在刷油时将窗子关闭，预防风尘污染漆面。（2）刷油前应将地板面清理干净。（3）施工操作应连续进行，不可中途停止，防止涂层损坏和接茬明显不易修复。（4）交活油刷好后应有人负责锁门，以保持地面洁净，如需进门施工，宜将地板用塑料薄膜等保护好，施工人员应穿软底鞋，严禁穿带钉鞋在地板上行走。（5）严禁在交活后的地板面上随意剔凿、砸碰、推车和堆放杂物等，以免损坏地面。（6）严禁在地板上带水作业，或用水浸泡地板。（7）地板上落下砂浆等应及时清扫干净，防止磨损油漆面层。5．8．8安全环保措施（1）高度作业超过2m应按规定搭设脚手架。施工前要进行检查是否牢固。使用的人字梯应四角落地，摆放平稳，梯脚应设防滑橡皮垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得少于20cm，脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴不准站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，不得使用。（2）油漆施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料，剩余油漆不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的劳动保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）油漆使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。5．8．9质量记录（1）材料应有合格证。（2）工程验收应有质量验评资料。5．9美术涂饰施工工艺标准 5．9．1总则5．9．1．1适用范围本章适用于工业与民用建筑中室内混凝土表面和水泥砂浆、混合砂浆抹灰表面施涂美术涂饰工程。5．9．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（2）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》（3）中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB／T50326－2001《建设工程项目管理规范》（5）中华人民共和国国家标准GBl8581－2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（6）《高级建筑装饰工程质量检验评定标准》DBJ01—27—96（7）《建筑安装分项工程施3232艺规程》DBJ01—26—965．9．2术语、符号（1）交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。（2）主控项目建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。（3）一般项目除主控项目以外的检验项目。（4）基层直接承受装饰装修施工的基底面层。（5）溶剂型混色涂料主要成膜物质是有机高分子合成树脂，用有机溶剂稀释，再加入颜料及各类助剂加工而成的涂料。（6）水溶性涂料主要成膜物质是有水溶涂料合成树脂，有水稀释，加入颜料及助剂加工而成。5．9．3施工准备5．9．3．1技术准备了解设计要求，熟悉现场实际情况。施工前对施工班组进行书面技术和安全交底。5．9．3．2材料要求 （1）涂料：光油、清油、桐油、各色油性调和漆（酯胶调和漆、酚醛调和漆、醇酸调和漆等），或各色无光调和漆等；各色水溶性涂料。（2），填充料：大白粉、滑石粉、石膏粉、双飞粉（麻斯面）、地板黄、红土子、黑烟子、立德粉、羧甲基纤维素、聚醋酸乙烯乳液等。（3）稀释剂：汽油、煤油、松香水、酒精、醇酸稀料等与油漆相应配套的稀料。（4）各色颜料：应耐碱、耐光。（5）质量要求：见表5．9．3．2－1～2。溶剂型混色涂料、技术要求表5.9.3.2－1项目限量值硝基漆类聚氨脂漆类醇酸漆类挥发性有机化合物750光泽（60°）550a（VOC）／（g／L）≤≥80,600光泽（60°）<80,700b苯/％≤0．5苯和二甲苯总和b／％≤4510游离甲苯二异氰酸脂－0．7－c（TDl）/％≤重金属漆（限色可溶性铅90漆）（mg／kg）可溶性镉75≤可溶性铬60可溶性汞60具体测定方法详见《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581－2001水溶性内墙涂料质量、技术要求表5.9.3.2－2序号性能项目技术要求一类二类1容器中状态无结块、沉淀和絮凝2粘度1）．s30～753细度，μm≤100 4遮盖力，g／m2≤3005白度2），％≥806涂膜外观平整，色泽均匀7附着力，％1008耐水性无脱落，起泡和皱皮9耐干擦性，级－≤110耐洗刷性，次≥300－5．9．3．3主要机具（表5．9．3．3）主要机具配备一览表表5.9.3.3功率序号机械、设备名称规格型号数量性能工种备注容量1油漆搅拌机JIZ-SD0513A1良好木工按8～10人/班组计算2空气压缩机VOA81810匹1良好木工按8～10人/班组计算3单斗喷枪2良好木工按8～10人/班组计算4砂纸打磨机4良好木工按8～10人/班组计算5开刀10良好木工按8～10人/班组计算6油刷3寸10良好木工按8～10人/班组计算7小油桶5寸10良好木工按8～10人/班组计算单斗喷枪、空气压缩机、油漆搅拌机、砂纸打磨机、高凳子、脚手板、半截大桶、小油桶、铜丝箩、橡皮刮板、钢皮刮板、笤帚、腻子槽、开刀、刷子、排笔、砂纸、棉丝、擦布等。5．9．3．4作业条件（1）墙面必须干燥，基层含水率不得大于6％～8％。（2）墙面的设备管洞应提前处理完毕，为确保墙面干燥，各种穿墙孑L洞都应提前抹灰补齐。（3）门窗要提前安装好玻璃。（4）施工前应事先做好样板间，经检查鉴定合格后，方可组织班组进行大面积施工。（5）作业环境应通风良好，湿作业已完成并具备一定的强度，周围环境比较干燥。（6）冬期施工油漆涂料工程，应在采暖条件下进行，室温保持均衡，一般室内温度不宜低于10℃，相对湿度为60％，并不得突然变化。同时应设专人负责测试温度和开关门窗，以利通风排除湿气。5．9．4关键质量要点 5．9．4．1材料的关键要求（1）应有使用说明、储存有效期和产品合格证，品种、颜色应符合设计要求。（2）油漆、涂料、填充料、催干剂、稀释剂等材料选用必须符合《民用建筑工程室内环境污染控制规范》（GB50325—2001—3．3．2）要求。并具备有关国家环境检测机构出具的有关有害物资限量等级检测报告。5．9．4．2技术关键要求（1）基层腻子应平整、坚实、牢固、无粉化、无起皮和裂缝。（2）水溶性、溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（3）有水房间应采用具有耐水性腻子。（4）后一遍涂料必须在前一遍涂料干燥后进行。5．9．4．3质量关键要求（1）残缺处应补齐腻子，砂纸打磨到位。应认真按照规程和工艺标准去操作。（2）基层，腻子应平整、坚实、牢固、无粉化、无起皮和裂缝。（3）水溶性、溶剂型涂饰应涂刷均匀、粘结牢固，不得漏涂、透底、起皮和反锈。（4）一般涂料、油漆施工的环境温度不宜低于10℃，相对湿度不宜大于60％。5．9．4．4职业健康安全关键要求（1）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害肺、皮肤等。（2）施工时室内应保持良好通风，防止中毒和火灾发生。5．9．4．5环境关键要求（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325—2001。（2）每天收工后应尽量不剩油漆材料，不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（3）施工时室内应保持良好通风。5．9．5施工工艺5．9．5．1工艺流程清理基层→弹水→刷底油（浆）→刮腻子→砂纸磨光→涂饰调和漆（涂刷色浆）→漏、滚花、做木纹、套色→划线5．9．5．2操作工艺（1）油漆美术涂饰1）套色花饰施工 套色花饰，亦称假壁纸、仿壁纸油漆。它是在墙面涂饰完油漆的基础上进行的。用特制的漏花板，按美术图案（花纹或动物图像）的形式，有规律地将各种颜色的油漆喷（刷）在墙面上。这种美术涂饰用于宾馆、会议室、影剧院以及高级住宅等抹灰墙面上，建筑艺术效果很好，给人们以柔和、舒适之感觉。套色花饰涂饰施工工艺流程：清理基层→弹水平线→刷底油（清油）→刮腻子→砂纸磨光→弹分色线（俗称方子）→再涂饰调合漆→漏花（几种色漏几遍）→划线。2）滚花涂饰施工滚花涂饰是在一般油漆工程已完成，以面层油漆为基础进行的。滚花涂饰施工工艺流程：基层处理→涂饰底漆→弹线→滚花→划线3）仿木纹涂饰施工仿木纹亦称木丝，一般是仿硬质木材的木纹。在涂饰美术装饰工程中，常把人们最喜爱的几种硬质木材的花纹，如黄菠萝、水曲柳、榆木、核桃秋等，通过艺术手法用油漆把它涂到室内墙面上，花纹如同镶木墙裙一样，在门窗上亦可用同样的方法涂仿木纹。仿木纹美术涂饰多用于宾馆和影剧院的走廊、休息厅，也有用在高级饭店及住宅工程上。仿木纹涂饰施工工艺流程：清理基层→弹水平线→涂刷清油→刮腻子→砂纸磨光→刮色腻子→砂纸磨光→涂饰调和漆弹分格线→刷面层油→做木纹→用干刷清扫→划分格线→涂饰清漆。4）仿石纹涂饰施工仿石纹是一种高级油漆涂饰工程。在装饰工程中，亦称假大理石或油漆石纹。用丝棉经温水浸泡后，拧去水分，用手甩开使之松散，以小钉挂在墙面上，并将丝棉理成如大理石的各种纹理状。适用于宾馆、俱乐部、影剧院大厅、会议室、大型百货商店、饭店等抹灰墙面上。大部分是作为墙裙，也有的是用于室内、门厅的柱子上。石纹种类很多，其中以大理石纹为最，如汉白玉、浅黄、浅绿、紫红、黑色大理石等，也有做成花岗石纹的。（A）各色大理石油漆的颜色一般以底色油漆的颜色为基底，再喷涂深、浅2色。喷涂的顺序是浅色一深色→白色，共为3色。常用的颜色为浅黄、深绿2种，也有用黑色、咖啡色和翠绿色等。喷完后即将丝棉揭去，墙面上即显出大理石纹。可做成浅绿色底墨绿色花纹的大理石，亦可做成浅棕色底深棕色花纹和浅灰色底黑色花纹大理石等，待所喷的油漆干燥后，再涂饰一遍清漆。（B）粗纹大理石在底层涂好白色油漆的面上，再涂饰一遍浅灰色油漆，不等干燥就在上面刷上黑色的粗条纹，条纹要曲折不能端直。在油漆将干而又末干时，用干净刷子把条纹的边线刷混，刷到隐约可见，使两种颜色充分调和，干后再刷一遍清漆，即成粗纹大理石纹。清理基层→涂刷底油（清油再加少量松节油）→刮腻子→砂纸磨光→刮腻子 →砂纸磨光→涂饰二遍调合漆→喷涂三遍色→划色线→涂饰清漆。（C）施工要点应在第一遍涂料表面上进行。待底层所涂清油干透后，刮两遍腻子，磨两遍砂纸，拭掉浮粉，再涂饰两遍色调合漆，采用的颜色以浅黄或灰绿色为好。色调合漆干透后，将用温水浸泡的丝棉拧去水分，再甩开，使之松散，以小钉子挂在油漆好的墙面上，用手整理丝棉成斜纹状，如石纹一般，连续喷涂三遍色，喷涂的顺序是浅色、深色而后喷白色。油色喷涂完成后，须停10～20min即可取下丝棉，待喷涂的石纹干后再行划线，等线干后再刷一遍清漆。5）涂饰鸡皮皱施工鸡皮皱是一种高级油漆涂饰工程。在东北城市的高级建筑物室内装饰广泛采用。它的皱纹美丽、疙瘩均匀，可做成各种颜色，具有隔声、协调光的特点（有光但不反射），给人以舒适感。适用于公共建筑及民用建筑的室内装饰，如休息室、会客室、办公室和其他高级建筑物的抹灰墙面上，也有涂饰在顶棚上的。涂饰鸡皮皱施工工艺流程：清理基层→涂刷底油（清油）→刮腻子→砂纸磨光→刮腻子→砂纸磨光→刷调合漆→刷鸡皮皱油→拍打鸡皮皱纹。施工要点：（A）在涂饰好油漆的底层上涂上拍打鸡皮皱纹的油漆，其配合比十分重要，否则拍打不成鸡皮皱纹。目前常用的配合比（质量比）为：清油︰大白粉︰双飞粉（麻斯面）︰松节油＝15︰26︰54︰5。也可由试验确定。（B）涂饰面层的厚度约为1.5～2.0mm，比一般涂饰的油漆要厚一些。涂饰鸡皮皱油漆和拍打鸡皮皱纹是同时进行的，应由2人操作，即前面1人涂饰，后面1人随着拍打。拍打的刷子应平行墙面，距离20cm左右，刷子一定要放平，一起一落，拍击成稠密而撒布均匀的疙瘩，犹如鸡皮皱纹一样。6）涂饰墙面拉毛施工（A）腻子拉毛施工在腻子干燥前，用毛刷拍拉腻子，即得到表面有平整感觉的花纹。施工要点：墙面底层要做到表面嵌补平整。用血料腻子加石膏粉或滑石粉，亦可用熟桐油菜胶腻子，用钢皮或木刮尺满批。石膏粉或滑石粉的掺量，应根据波纹大小由试验确定。要严格控制腻子厚度，一般办公室、卧室等面积较小的房间，腻子的厚度不应超过5mm；公共场所及大型建筑的内墙墙面，因面积大，拉毛小了不能明显看出，腻子厚度要求20～30mm，这样拉出的花纹才大。腻子厚度应根据波纹大小，由试验来确定。不等腻子干燥，立即用长方形的猪鬃毛刷拍拉腻子，使其头部有尖形的花纹。再用长刮尺把尖头轻轻刮平，即成表面有平整感觉的花纹。或等平面干燥后，再用砂纸轻轻磨去毛尖。批腻子和拍拉花纹时的接头要留成弯曲状，不得留得齐直，以免影响美观。 根据需要涂饰各种油漆或粉浆。由于拉毛腻子较厚，干燥后吸收力特别强，故在涂饰油漆、粉浆前必须刷清油或胶料水润滑。涂饰时应用新的排笔或油刷，以防流坠。（B）石膏油拉毛施工石膏油满批后，用毛刷紧跟着进行拍拉，即形成高低均匀的毛面，称为石膏油拉毛。施工要点：基层清扫干净后，应涂一遍底油，以增强其附着力和便于操作。底油干后，用较硬的石膏油腻子将墙面洞眼、低凹处及门窗边与墙间的缝隙补嵌平整，腻子干后，用铲刀或钢皮刮去残余的腻子。批石膏油，面积大可使用钢皮或橡皮刮板，也可以用塑料板或木刮板；面积小，可用铲刀批刮。满批要严格控制厚度，表面要均匀平整。剧院、娱乐场、体育馆等大型建筑的内墙一般要求大拉毛，石膏油应批厚些，其厚度为15～25mm，办公室等较小房间的内墙，一般为小拉毛，石膏油的厚度应控制在5mm以下。石膏油批上后，随即用腰圆形长猪鬃刷子捣到、捣匀，使石膏油厚薄一致。紧跟着进行拍拉，即形成高低均匀的毛面。如石膏油拉毛面要求涂刷各色油漆时，应先涂刷1遍清油，由于拉毛面涂刷困难；最好采用喷涂法，应将油漆适当调稀，以便操作。石膏必须先过箩。石膏油如过稀，出现流淌时，可加入石膏粉调整。（2）水性涂料美术粉饰1）套色漏花墙粉饰施工套色漏花墙俗称假壁纸。其效果与油漆美术涂饰中的套色花饰相同，所不同的是采用涂料粉饰。一般用于宾馆、影剧院、高级饭店的客房、会议室、俱乐部和住宅的卧室及会客室等。套色漏花墙的施工工艺流程：清理基层→涂刷底浆→弹线→涂刷色浆→漏花→划线。注意事项：漏花前，应仔细检查漏花的答色图案版有无损伤。图案花纹的颜色须试配，使之深浅适度、协调柔和，并有立体感。漏花时，图案版必须找好垂直，第一遍色浆干透再上第二遍色浆，以防混色。多套色者依此类推，多套色的漏花版要对准，以保持各套颜色严密，不露底子。配料稠度适宜，过稀易流淌，污染墙面；过干则易堵喷嘴。2）滚花粉饰施工用麻袋片、毛巾、粗布蘸配好的色浆，在墙面上滚成石头花纹状。适用于一般住宅及公共建筑。滚花粉饰施工工艺流程：基层清理→涂刷底浆→弹线→涂刷色浆→滚花→划线 3）喷点色墙施工用毛刷子蘸色浆甩到墙面上，使墙面均匀地散布多色斑点，如同绒布一般。用于住宅的卧室及宾馆、饭店、影剧院等室内粉饰。喷点色墙施工工艺流程：清理基层→涂刷底浆→弹线→涂刷色浆→喷点→划线注意事项：喷点用的浆，一般分为3色，并须喷3遍。浆中须掺适量的豆浆或啤酒，也可掺适量的胶水，并应掺适量的双飞粉（麻斯面）。5．9．6质量标准5．9．6．1主控项目（1）美术涂饰工程所选用涂料的品种、型号和性能应符合设计和国家、行业现行规范规定的标准要求。（2）美术涂饰工程的套色、花纹、图案应符合设计要求。（3）美术涂饰工程应涂饰均匀、粘结牢固，不得漏刷、透底、起皮、掉粉和返锈。（4）美术涂饰工程的基层处理应符合：1）新建筑物的混凝土或抹灰基层在涂饰前应刷抗碱封闭底漆。2）旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。3）混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于8％；涂刷乳液型时，含水率不得大于8％。木材基层的含水率不得大于8％。4）基层腻子应平整、坚实、牢固、无粉化、起皮和裂缝；内墙腻子的粘结强度应符合《建筑室内用腻子》（JG／T3049）的规定。5）厨房、卫生问墙面必须使用耐水腻子。（5）所选用涂料、胶粘剂等材料必须有产品合格证及总挥发性有机物（TVOC）和游离甲醛、苯含量检测报告。5．9．6．2一般项目（表5.9.6.2－1～2）混凝土及抹灰表面油漆美术涂饰工程基本项目表5.9.6.2－1项次项目中级涂饰高级涂饰检查方法1花色均匀均匀观察2光泽光泽基本均匀光泽均匀一致观察检查 4裹棱、流坠、皱皮明显处不允许不允许观察5装饰线、分色线直2l拉5m线（不足5m线度允许偏差，不时拉通线）用钢直尺大于（mm）检查注：无光色漆不检查光泽室内水性涂料美术粉饰工程基本项目表5.9.6.2－2项次项目中级涂饰高级涂饰检查方法1颜色均匀一致均匀一致观察2泛碱、咬色允许少量轻微不允许3流坠、疙瘩、允许少量轻微不允许4装饰线、分色直21拉5m线，不足线度允许偏差5m拉通线，用钢（mm）直尺检查（1）美术涂饰表面应洁净，不得有流坠现象。（2）仿花纹涂饰的饰面应具有被模仿材料的纹理。（3）套色涂饰的图案不得移位，纹理和轮廓应清晰。5．9．7成品保护（1）进行操作前将不进行喷涂的门窗及其他相关的部位遮挡好。（2）喷涂完的墙面，随时用木板或小方木将口、角等处保护好，防止碰撞造成损坏。（3）涂裱工刷漆时，严禁蹬踩已涂好的涂层部位（窗台），防止小油桶碰翻涂漆污染墙面。（4）刷（喷）浆工序与其他工序要合理安排，避免刷（喷）后其他工序又进行修补工作。（5）刷（喷）浆前应对已完成的地面面层进行保护，严禁落浆造成污染。（6）移动浆桶、喷浆机等施工工具时严禁在地面上拖拉，防止损坏地面的面层。（7）浆膜干燥前，应防止尘土沾污和热气侵袭。（8）拆架子或移动高凳子应注意保护好已刷浆的墙面。（9）浆活完工后应加强管理，认真保护好墙面。5．9．8安全环保措施 （1）涂料施前，应检查脚手架、马凳等是否牢固。（2）涂料施工前应集中工人进行安全教育，并进行书面交底。（3）施工现场严禁设油漆材料仓库，场外的油漆仓库应有足够的消防设施。（4）施工现场应有严禁烟火安全标语，现场应设专职安全员监督保证施工现场无明火。（5）每天收工后应尽量不剩油漆材料，剩余涂料不准乱倒，应收集后集中处理。废弃物（如废油桶、油刷、棉纱等）按环保要求分类消纳。（6）现场清扫设专人洒水，不得有扬尘污染。打磨粉尘用潮布擦净。（7）施工现场周边应根据噪声敏感区域的不同，选择低噪声设备或其他措施，同时应按国家有关规定控制施工作业时间。（8）涂刷作业时操作工人应配戴相应的保护设施如：防毒面具、口罩、手套等。以免危害工人的肺、皮肤等。（9）严禁在民用建筑工程室内用有机溶剂清洗施工用具。（10）涂料使用后，应及时封闭存放，废料应及时清出室内，施工时室内应保持良好通风，但不宜过堂风。5．9．9质量记录（1）材料应有合格证、环保检测报告。（2）工程验收应有质量验评资料。6裱糊与软包工程6．1裱糊工程施工工艺标准6．1．1总则6．1．1．1适用范围本章适用于聚氯乙烯塑料壁纸、复合纸质壁纸、金属壁纸、玻璃纤维壁纸、锦缎壁纸、装饰壁纸等裱糊工程。6．1．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》 （2）中华人民共和国国家标准GBl8581—2001《室内装饰材料有害物质限量十个国家强制性标准》（3）中华人民共和国国家标准GB／T8945—88《聚氯乙烯壁纸》（4）《壁纸胶粘剂》JC／T548—94（5）《建筑室内腻子》JG／T3049（6）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（7）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》6．1．2施工准备6．1．2．1技术准备施工前应仔细熟悉施工图纸，掌握当地的天气情况，依据施工技术交底和安全交底，作好各方面的准备。6．1．2．2材料要求（1）品种规格1）规格：2大卷：门幅宽920—1200mm，长50m，每卷40—90m2中卷：门幅宽760—900mm，长25—50m，每卷20—45m2小卷：门幅宽530—600mm，长10～12m，每卷5—6m其他规格尺寸由供需双方协商或以标准尺寸的倍数供应。2）质量要求：见表6．1．2．2－1—3。聚氯乙稀塑料壁纸外观质量要求表6.1.2.2－1等优等品一等品合格品名级称色差不允许有不允许有明显差异允许有差异，但不影响使用伤痕和皱褶不允许有不许有允许基纸有明显折印，但壁纸表面不许有死折气泡不允许有不允许有不允许有影响外观的气泡套印精度偏差不大于0．7mm偏差不大于1mm偏差不大于2mm露底不允许有不允许有允许有2mm的露底，但不允密集漏印不允许有不允许有不允许有影响外观的漏印 污染点不允许有不允许有目视明显的允许有目视明显的污染点，污染点但不允许密集可洗性要求可洗性是壁纸在粘贴后的使用期内可洗涤的性能。这是对壁纸用在有污染和湿度较高地方的要求。可洗性按使用要求可分为可洗、特别可洗和可刷洗三个使用等级。壁纸可洗性要求表6.1.2.2－2使用等级指标使用等级指标可洗30次无外观上的损伤和变化可刷洗40次无外观上的损伤和变化特别可洗100次无外观上的损伤和变化注：宽度和长度的测量：用最小刻度为1mm的钢卷尺测量。其他壁纸、壁布的技术性能表6.1.2.2-3产品种类项目指标备注织物复合壁纸耐光色牢度（级）>4耐磨擦色牢度（级）>1（干、湿磨擦）不透明度（％）>90湿强度（N／1．5cm）4（纵向）2（横向）金属壁纸剥离强度（Mpa）>0.15耐擦洗（次）>1000耐水性（30℃，软水，不变色24h）玻璃纤维壁布产品符合德国标准│装饰壁布断裂强度（N／770（纵向）5×200mm）490（横向）断裂伸长率（％）3（纵向）8（横向）冲击强度347Y631型织物破裂实验机耐磨（次）500Y522型圆盘式织物耐磨机 耐磨机静电效应静电值（V）184感应式静电仪半衰期（S）1室温19℃±1℃相对湿度50±2％放电电压5000V色泽牢度3～4按印刷棉布国家单洗褪色（级）4～5标准测试与评定皂洗色（级）4湿磨擦（级）4～5干磨擦（级）3～4刷洗（级）7日晒（级）（2）外观质量检查；检查试样外观质量时，在光线充足的条件下（晴朗天气北窗的昼光）目测，必要时采用标准光源箱。6．1．2．3主要机具（表6．1．2．3）序号名称数量规格说明1裁纸工作台14m×4m2滚轮33壁纸刀44油工刮板35毛刷36钢板尺21m6．1．2．4作业条件（1）新建筑物的混凝土或抹灰基层墙面在刮腻子前应涂刷抗碱封闭底漆。（2）旧墙面在裱糊前应清除疏松的旧装修层，并刷涂界面剂。（3）基层按设计要求木砖或木筋已埋设，水泥砂浆找平层已抹完，经干燥后含水率不大于8％，木材基层含水率不大于12％。（4）水电及设备、顶墙上预留预埋件已完。门窗油漆已完成。（5）房间地面工程已完，经检查符合设计要求。（6）房间的木护墙和细木装修底板已完，经检查符合设计要求。（7）大面积装修前，应做样板间，经监理单位鉴定合格后，可组织施工。 6．1．3材料和质量要点6．1．3．1材料的关键要求（1）裱糊面材由设计规定，并以样板的方式由甲方认定，并一次备足同批的面材，以免不同批次的材料产生色差，影响同一空间的装饰效果。（2）软包用辅助材料，如边框、龙骨、底板、面板、线条等，尽量采用工厂加工的成品，应符合设计图纸要求和国家有关规范的技术标准。（3）胶粘剂、嵌缝腻子等应根据设计和基层的实际需要提前备齐。其质量要满足设计和质量标准的规定，并满足建筑物的防火要求，避免在高温下因胶粘剂失去粘接力使壁纸脱落而引起火灾。6．1．3．2技术关键要求（1）裁纸对花墙纸，为减少浪费，如事先计算一间房用量，如需用5卷纸，则用5卷纸同时展开裁剪，可大大减少壁纸的浪费。（2）壁纸滚压壁纸贴平后，3～5h内，在其微干状态时，用小滚轮（中间微起拱）均匀用力滚压接缝处，这样做比传统的有机玻璃片抹刮能有效的减少对壁纸的损坏。6．1．3．3职业健康安全关键要求在施工中应注意在高处施工时的安全防护。6．1．3．4环境关键要求本分项工作中，环境关键要求主要为壁纸和粘结剂的材料要求，见表6．1．3．4-1～2。壁纸中的有害物质限量值（单位：mg/kg）表6.1.3.4－1有害物质名称限量值重金属钡≤1000（或其他）镉≤25元素铬≤60铅≤90砷≤8汞≤20硒≤165锑≤20氯乙烯单体≤1．0甲醛≤120 室内用水性胶粘及剂中总挥发有机化合物（TVOC）和游离甲醛限量表6.1.3.4－2测定项目限量TVOC(g/l)≤50游离甲醛（g/kg）≤1壁纸本标准主要适用于以纸为基材的壁纸。主要以纸为基材，通过胶粘剂贴于墙面或天花上的装饰材料，不包括墙毡及其他类似的墙挂。6．1．4施工工艺6．1．4．1工艺流程基层处理→吊直、套方、找规矩、弹线→计算用料、裁纸→刷胶→裱糊→修理6．1．4．2操作工艺（1）基层处理根据基层不同材质，采用不同的处理方法。1）混凝土及抹灰基层处理裱糊壁纸的基层是基层混凝土面、抹灰面（如水泥砂浆、水泥混合砂浆；石灰砂浆等），要满刮腻子一遍打磨砂纸。但有的混凝土面、抹灰面有气孔、麻点、凸凹不平时为了保证质量，应增加刮腻子和磨砂纸遍数。刮腻子时，将混凝土或抹灰面清扫干净，使用胶皮刮板满刮一遍。刮时要有规律，要一板排一板，两板中间顺一板。既要刮严，又不能有明显接槎和凸痕。做到凸处薄刮，凹处厚刮，大面积找平。待腻子干固后，打磨砂纸并扫净。需要增加满刮腻子遍数的基层表面，应先将表面裂缝及凹面部分刮平，然后打磨砂纸、扫净，再满刮一遍后打磨砂纸，处理好的地层应该平整光滑，阴阳角线通畅、顺直，无裂痕、崩角，无砂眼麻点。2）木质基层处理木质基层要求接缝不显接槎，接缝、钉眼应用腻子补平并满刮油性腻子一遍（第一遍），用砂纸磨平。木夹板的不平整主要是钉接造成的，在钉接处木板夹往往下凹，非钉接处向外凸。所以第一遍满刮腻子主要是找平大面。第二遍可用石膏腻子找平，腻子的厚度应减薄，可在该腻子五六成干时，用塑料刮板有规律地压光，最后用干净的抹布轻轻将表面灰粒擦净。对要贴金属壁纸的木基面处理，第二遍腻子时应采用石膏粉调配猪血料的腻子，其配比为10：3（重量比）。金属壁纸对基面的平整度要求很高，稍有不平处或粉尘，都会在金属壁纸裱贴后明显地看出。所以所以金属壁纸的木基面处理，应与木家具打底方法基本相同，批抹腻子的遍数要求在三遍以上。批抹最后一遍腻子并打平后，用软布擦净。（3）石膏板基层处理纸面石膏板比较平整，批抹腻子主要是在对缝处和螺钉孔位处。对缝披抹腻子后，还需用绵纸带帖缝，以防止对缝处的开裂。在纸面石膏板上，应用腻子满刮一遍，找平大面，在第二遍腻子进行修整。（4）不同基层对接处的处理 不同基层材料的相接处，如石膏板与木板夹、水泥或抹灰基面与木板夹、水泥基面与石膏板之间的对缝，应用绵纸带或穿孔纸带粘贴封口，以防止裱糊后的壁纸面层被拉裂撕开。（5）涂刷防潮底漆和底胶为了防止壁纸受潮脱胶，一般对要裱糊塑料壁纸、壁布、纸基塑料壁纸、金属壁纸的墙面，涂刷防潮底漆。防潮底漆用酚醛清漆与汽油来调配，其配比为清漆：汽油（或松节油）：1：3。该底漆可涂刷，也可喷刷，漆液不宜厚，且要均匀一致。涂刷底胶是为了增加粘结力，防止处理好的基层受潮弄污。底胶一般用108胶配少许甲醛纤维素加水调成，其配比为108胶︰水︰甲醛纤维素＝10︰10︰0.2。底胶可涂刷，也可喷刷。在涂刷防潮底漆和底胶时，室内应无灰尘，且防止灰尘和杂物混入该底漆或底胶中。底胶一般是一遍成活，但不能漏刷、漏喷。若面层贴波音软片，基层处理最后要做到硬、干、光。要在做完通常基层处理后，还需增加打磨和刷二遍清漆。6）基层处理中的底灰腻子有乳胶腻子与油性腻子之分；其配合比（重量比）如下：乳胶腻子：白乳胶（聚醋酸乙烯乳液）︰滑石粉︰甲醛纤维素（2％溶掖）＝1︰10︰2.5。白乳胶︰石膏粉︰甲醛纤维素（2％溶液）＝1︰6︰0.6油性腻子：石膏粉︰熟桐油︰清漆（酚醛）＝10︰1︰2复粉︰熟桐油︰松节油＝10︰2︰1（2）吊直、套方、找规矩、弹线1）顶棚：首先应将顶子的对称中心线通过吊直、套方、找规矩的办法弹出中心线，以便从中间向两边对称控制。墙顶交接处的处理原则是：凡有挂镜线的按挂镜线弹线，没有挂镜线则按设计要求弹线。2）墙面：首先应将房间四角的阴阳角通过吊垂直、套方、找规矩，并确定从哪个阴角开始按照壁纸的尺寸进行分块弹线控制（习惯做法是进门左阴角处开始铺贴第一张），有挂镜线的按挂镜线弹线，没有挂镜线的按设计要求弹线控制。3）具体操作方法如下：按壁纸的标准宽度找规矩，每个墙面的第一条纸都要弹线找垂直，第一条线距墙阴角约15cm处，作为裱糊时的准线。在第一条壁纸位置的墙顶处敲进一枚墙钉，将有粉锤线系上，铅锤下吊到踢脚上缘处，锤线静止不动后，一手紧握锤头，按锤线的位置用铅笔在墙面划一短线，再松开铅锤头查看垂线是否与铅笔短线重合。如果重合，就用一只手将垂线按在铅笔短线上，另一只手把垂线往外拉，放手后使其弹回，便可得到墙面的基准垂线。弹出的基准垂线越细越好。每个墙面的第一条垂线，应该定在距墙角距离约15cm处。墙面上有门窗口的应增加门窗两边的垂直线。（3）计算用料、裁纸按基层实际尺寸进行测量计算所需用量，并在每边增加2～3cm作为裁纸量。 裁剪在工作台上进行。对有图案的材料，无论顶棚还是墙面均应从粘贴的第一张开始对花，墙面从上部开始。边裁边编顺序号，以便按顺序粘贴。对于对花墙纸，为减少浪费，应事先计算如一间房需要5，卷纸，则用5卷纸同时展开裁剪，可大大减少壁纸的浪费。（4）刷胶由于现在的壁纸一般质量较好，所以不必进行润水，在进行施工前将2～3块壁纸进行刷胶，使壁纸起到湿润、软化的作用，塑料纸基背面和墙面都应涂刷胶粘剂，刷胶应厚薄均匀，从刷胶到最后上墙的时间一般控制在5～7分钟。刷胶时，基层表面刷胶的宽度要比壁纸宽约3cm。刷胶要全面、均匀、不裹边、不起堆，以防溢出，弄脏壁纸。但也不能刷得过少，甚至刷不到位，以免壁纸粘结不牢。一般抹22灰墙面用胶量为0.15kg／m左右，纸面为0.12kg／m左右。壁纸背面刷胶旨，应是胶面与胶面反复对叠，以避免胶干得太快，也便于上墙，并使裱糊的墙面整洁平整。金属壁纸的胶液应是专用的壁纸粉胶。刷胶时，准备一卷未开封的发泡壁纸或长度大于壁纸宽的圆筒，一边在裁剪好的金属壁纸背面刷胶，—边将刷过胶的部分向上卷在发泡壁纸卷上。（5）裱贴1）吊顶裱贴在吊顶面上裱贴壁纸，第一段通常要贴近主窗，与墙壁平行。长度过短时（小于2m），则可跟窗户成直角贴。在裱贴第—段前，须先弹出—条直线。其方法为，在距吊顶面两端的主窗墙角lOmm处用铅笔做两个记号，在其中的一个记号处敲一枚钉子，按照前述方法在吊顶上弹出一道与主窗墙面平行的粉线。按上述方法裁纸、浸水、刷胶后，将整条壁纸反复折叠。然后用一卷未开封的壁纸卷或长刷撑起折叠好的一段壁纸，并将边缘靠齐弹线，用排笔敷平一段，再展开下摺的端头部分，并将边缘靠齐弹线，用排笔敷平一段，再展开弹线敷平，直到整截贴好为至。剪齐两端多余的部分，如有必要，应沿着墙顶线和墙角修剪整齐。2）墙面裱贴裱贴壁纸时，首先要垂直，后对花纹拼缝，再用刮板用力抹压平整。原则是先垂直面后水平面，先细部后大面。贴垂直面时先上后下，贴水平面时先高后低。裱贴时剪刀和长刷可放在围裙袋中或手边。先将上过胶的壁纸下半截向上折一半，握住顶端的两角，在四脚梯或凳上站稳后。展开上半截，凑近墙壁，使边缘靠着垂线成一直线，轻轻压乎，由中间向外用刷子将上半截敷平，在壁纸顶端作出记号，然后用剪刀修齐或用壁纸刀将多余的壁纸割去。再按上法同样处理下半截，修齐踢脚板与墙壁间的角落。用海绵擦掉沾在踢脚板上的胶糊。壁纸贴平后，3～5h内，在其微干状态时，用小滚轮（中间微起拱）均匀用力滚压接缝处，这样做比传统的有机玻璃片抹刮能有效的减少对壁纸的损坏。裱贴壁纸时，注意在阳角处不能拼缝，阴角边壁纸搭缝时，应先裱糊压在里面的转角壁纸，再粘贴非转角的正常壁纸。搭接面应根据阴角垂直度而定，搭接宽度一般不小于2～3cm。并且要保持垂直无毛边。 裱糊前，应尽可能卸下墙上电灯等开关，首先要切断电源，用火柴棒或细木棒插入螺丝孔内，以便在裱糊时识别，以及在裱糊后切割留位。不易拆下的配件，不能在壁纸上剪口再裱上去。操作时，将壁纸轻轻糊于电灯开关上面，并找到中心点，从中心开始切割十字，一直切到墙体边。然后用手按出开关体的轮廓位置，慢慢拉起多余的壁纸，剪去不需的部分，再用橡胶刮子刮平，并擦去刮出的胶液。除了常规的直式裱贴外，还有斜式裱贴，若设计要求斜式裱贴，则在裱贴前的找规矩中增加找斜贴基准线这一工序。具体做法是：先在一面墙两上墙角间的中心墙顶处标明一点，由这点往下在墙上弹上一条垂直的粉笔灰线。从这条线的底部，沿着墙底，测出与墙高相等的距离。由这一点再和墙顶中心点连接，弹出另一条粉笔灰线。这条线就是一条确实的斜线。斜式裱贴壁纸比较浪费材料。在估计数量时，应预先考虑到这一点。2当墙面的墙纸完成40m左右或自裱贴施工开始40～60min后，需安排一人用滚轮，从第一张墙纸开始滚压或抹压，直至将已完成的墙纸面滚压一遍。工序的的原理和作用是，因墙纸胶液的特性为开始润滑性好，易于墙纸的对缝裱贴，当胶内水分被墙体和墙纸逐步吸收后但还没于时，胶性逐渐增大，时间均为40～60min，这时的胶液粘性最大，对墙纸面进行滚压，可使墙纸与基面更好贴合，使对缝处的缝口更加密合。部分特殊裱贴面材，因其材料特征，在裱贴时有部分特殊的工艺要求，具体如下：①金属壁纸的裱贴：金属壁纸的收缩量很少，在裱贴时可采用对缝裱，也可用搭缝裱。金属壁纸对缝时，都有对花纹拼缝的要求。裱贴时，先从顶面开始对花纹拼缝，操作需要两个人同时配合，一个负责对花纹拼缝，另一个人负责手托金属壁纸卷，逐渐放展。一边对缝一边用橡胶刮平金属壁纸，刮时由纸的中部往两边压刮。使胶液向两边滑动而粘贴均匀，刮平时用力要均匀适中，刮子面要放平。不可用刮子的尖端来刮金属壁纸，以防刮伤纸面。若两幅间有小缝，则应用刮子在刚粘的这幅壁纸面上，向先粘好的壁纸这边刮，直到无缝为止。裱贴操作的其他要求与普通壁纸相同。②锦缎的裱贴：由于锦缎柔软光滑，极易变形，难以直接裱糊在木质基层面上。裱糊时，应先在锦缎背后上浆，并裱糊一层宣纸，使锦缎挺括，以便于裁剪和裱贴上墙。上浆用的浆液是由面粉、防虫涂料和水配合成，其配比为（重量比）5：40：20，调配成稀而薄的浆液。上浆时，把锦缎正面平铺在大而干的桌面上或平滑的大木夹板上，并在两边压紧锦缎，用排刷沾上浆液从中间开始向两边刷，使浆液均匀地涂刷在锦缎背面，浆液不要过多，以打湿背面为准。在另张大平面桌子（桌面一定要光滑）上平铺一张幅宽大于锦缎幅宽的宣纸。并用水将宣纸打湿，使纸平贴在桌面上。用水量要适当，以刚好打湿为好。把上好浆液的锦缎从桌面上抬起来，将有浆液的一面向下，把锦缎粘贴在打湿的宣纸上，并用塑料刮片从锦缎的中间开始向四边刮压，以便使锦缎与宣纸粘贴均匀。待打湿的宣纸干后，便可从桌面取下，这时，锦缎与宣纸就贴合在一起。锦缎裱贴前要根据其幅宽和花纹认真裁剪，并将每个裁剪完的开片编号，裱贴时，对号进行。裱贴的方法同金属纸。③波音软片的裱贴： 波音软片是一种自粘性饰面材料，因此，当基面做到硬、干、光后，不必刷胶。裱贴时，只要将波音软片的自粘底纸层撕开一条口。在墙壁面的裱贴中，首先对好垂直线，然后将撕开一条口的波音软片粘贴在饰面的上沿口。自上而下，一边撕开底纸层，一面用木块或有机玻璃夹片贴在基面上。如表面不平，可用吹风加热，以干净布在加热的表面处摩擦，可恢复平整。也可用电烫斗加热，但要调到中低档温度。6．1．5质量标准6．1．5．1主控项目（1）壁纸、墙布的种类、规格、图案、颜色和燃烧性能等级必须符合设计要求及国家现行的有关规定。（2）裱糊工程基层处理质量应符合要求。（3）裱糊后各幅拼接应横平竖直，拼接处花纹、图案应吻合，不离缝，不搭接，不显拼缝。（4）壁纸、墙布应粘贴牢固，不得有漏贴、补贴、脱层、空鼓和翘边。6．1．5．2一般项目（1）裱糊后的壁纸、墙布表面应平整，色泽应一致，不得有波纹起伏、气泡、裂缝、皱折及污斑，斜视时应无胶痕。（2）复合压花壁纸的压痕及发泡壁纸的发泡层应无损伤。（3）壁纸、墙布与各种装饰线、设备线盒应交接严密。（4）壁纸、墙布边缘应平直整齐，不得有纸毛、飞刺。（5）壁纸、墙布阴角处搭接应顺光，阳角处应无接缝。6．1．6成品保护（1）墙布、锦缎装修饰面已裱糊完的房间应及时清理干净，不准做临时料房或休息室，避免污染和损坏，应设专人负责管理，如及时锁门，定期通风换气、排气等。（2）在整个墙面装饰工程裱糊施工过程中，严禁非操作人员随意触摸成品。（3）暖通、电气、上、下水管工程裱糊施工过程中，操作者应注意保护墙面，严防污染和损坏成品。（4）严禁在已裱糊完墙布、锦缎的房间内剔眼打洞。若纯属设计变更所至，也应采取可靠有效措施，施工时要仔细，小心保护，施工后要及时认真修补，以保证成品完整。（5）二次补油漆、涂浆活及地面磨石，花岗石清理时，要注意保护好成品，防止污染、碰撞与损坏墙面。（6）墙面裱糊时，各道工序必须严格按照规程施工，操作时要做到干净利落，边缝要切割整齐到位，胶痕迹要擦干净。（7）冬期在采暖条件下施工，要派专人负责看管，严防发生跑水，渗漏水等灾害性事故。6．1．7安全环保措施 （1）操作前检查脚手架和跳板是否搭设牢固，高度是否满足操作要求，合格后才能上架操作，凡不符合安全之处应及时修整。（2）禁止穿硬底鞋、拖鞋、高跟鞋在架子上工作，架子上人数不得集中在一起，工具要搁置稳定，防止坠落伤人。（3）在两层脚手架上操作时，应尽量避免在同一垂直线上工作。（4）夜间临时用的移动照明灯，必须用安全电压。机械操作人员必须培训持证上岗，现场一切机械设备，非操作人员一律禁止乱动。（5）选择材料时，必须选择符合国家规定的材料。6．1．8施工应注意事项（1）墙布、锦缎裱糊时，在斜视壁面上有污斑时，应将两布对缝时挤出的胶液及时擦干净，已干的胶液用温水擦洗干净。（2）为了保证对花端正，颜色一致，无空鼓、气泡，无死褶，裱糊时应控制好墙布面的花与花之间的空隙（应相同）；裁花布或锦缎时，应做到部位一致，随时注意壁布颜色、图案、花型，确有差别是应予以分类，分别安排在另一墙面或房间；颜色差别大或有死褶时，不得使用。墙布糊完后出现个别翘角，翘边现象，可用乳液胶涂抹滚压粘牢，个别鼓泡应用针管排气后注入胶液，再用辊压实。（3）上下不亏布、横平竖直。如有挂镜线，应以挂镜线为准，无挂镜线以弹线为准。当裱糊到一个阴角时要断布，因为用一张布糊在两个墙面上容易出现阴角处墙布空鼓或皱褶，断布后麸阴角另一侧开始仍按上述首张布开始糊的办法施工。（4）裱糊前必须做好样板间，找出易出现问题的原因，确定试拼措施，以保证花型图案对称。（5）周边缝宽窄不一致：在拼装预制镶嵌过程中，由于安装不详、捻边时松紧不一或在套割底板是弧度不均等造成边缝宽窄不一致，应及时进行修整和加强检查验收工作。（6）裱糊前一定要重视对基层的清理工作。因为基层表面有积灰、积尘、腻子包、小砂粒、胶浆疙瘩等，会造成表面不平，斜视有疙瘩。（7）裱糊时，应重视边框、贴脸、装饰木线、边线的制作工柞。制作要精细，套割要认真细致，拼装时钉子和涂胶要适宜，木材含水率不得大于8％，以保证装修质量和效果。6．2木作软包墙面施工工艺标准6．2．1总则6．2．1．1适用范围本章适用于墙面（装饰布和皮革、人造革）木作软包施工。6．2．2施工准备 6．2．2．1技术准备熟悉施工图纸，依据技术交底和安全交底作好施工准备。6．2．2．2材料要求（1）软包墙面木框、龙骨、底板、面板等木芦的树种、规格、等级、含水率和防腐处理必须符合设计图纸要求。（2）软包面料及内衬材料及边框的材质、颜色、图案、燃烧性能等级应符合设计要求及国家现行标准的有关规定，具有防火检测报告。普通布料需进行两次防火或处理，并检测合格。（3）龙骨一般用白松烘干料，含水率不大干12％，厚度应根据设计要求，不得有腐朽、节疤、劈裂、扭曲等疵病，并预先经防腐处理。龙骨、衬板、边框应安装牢固，无翘曲，拼缝应平直。（4）外饰面用的压条分格框料和木贴脸等面料，一般采用工厂经烘干加工的半成品料，含水率不大于12％。选用优质五夹板，如基层情况特殊或有特殊要求者，亦可选用九夹板。（5）胶粘剂一般采用立时得粘贴，不同部位采用不同胶粘剂。6．2．2．3主要施工机具（表6.2.2.3）施工机具一览表表6.2.2.3序号名称数量规格说明1电动机l2电焊机13．2~6mm3手电钻2回JIZC－104冲击电钻2DH225专用夹具36刮刀2此外，还有钢板尺、裁刀、刮板、毛刷、排笔、长卷尺、锤子等。6．2．2．4作业条件（1）混凝土和墙面抹灰完成，基层已按设计要求埋人木砖或木筋，水泥砂浆找平层已抹完并刷冷底子油。（2）水电及设备，顶墙上预留预埋件已完成。（3）房间的吊顶分项工程基本完成，并符合设计要求。（4）房间里的地面分项工程基本完成，并符合设计要求。（5）对施工人员进行技术交底时，应强调技术措施和质量要求。（6）调整基层并进行检查，要求基层乎整、牢固，垂直度、平整度均符合细木制作验收规范。 6．2．3施工工艺基层或底板处理→吊直、套方、找规矩、弹线→计算用料、截面料→粘贴面料→安装贴脸或装饰边线、刷镶边油漆→修整软包墙面6．2．3．2操作工艺（1）基层或底板处理：在结构墙上预埋木砖抹水泥砂浆找平层。如果是直接铺贴，则应先将底板拼缝用油腻子嵌平密实，满腻子1～2遍，待腻子干燥后，用砂纸磨平，粘贴前基层表面刷清油一道。（2）吊直、套方、找规矩、弹线：根据设计图纸要求，把房间需要软包墙面的装饰尺寸、造型等通过吊直、套方、找规矩、弹线等工序，把实际尺寸与造型落实到墙面上。（3）计算用料，套裁填充料和面料：首先根据设计图纸的要求确定软包墙面的具体做法。（4）粘贴面料：如采取直接铺贴法施工时，应待墙面细木掣基本完成时，边框油漆达到交活条件，方可粘贴面料。（5）安装贴脸或装饰边线：根据设计选定和加工好的贴脸司自饰边线，按设计要求把油漆刷好（达到交活条件），便可进宁自饰板安装工作。首先经过试拼，达到设计要求的效果后，便可与基层固定和安装贴脸或装饰边线，最后涂刷镶边油漆成活。（6）修整软包墙面：除尘清理，钉粘保护膜和处理胶痕。6．2．3．3施工工艺（1）基层处理人造革软包，要求基层牢固，构造合理。如果是将它直接装设于建筑墙体及柱体表面，为防止墙体柱体的潮气使其基面板底翘曲变形而影响装饰质量，要求基层做抹灰和防潮处理。通常的做法是，采用1︰3的水泥砂浆抹灰做至20mm厚。然后刷涂冷底子油一道并作一毡二油防潮层。（2）木龙骨及墙板安装当在建筑墙柱面做皮革或人造革装饰时，应采用墙筋木龙骨，墙筋龙骨一般为（20～50）mm×（40～50）mm截面的木方条，钉于墙、柱体的预埋木砖或预埋的木楔上，木砖或木楔的间距，与墙筋的排布尺寸一致，一般为400～600mm间距，按设计图纸的要求进行分格或平面造型形式进行划分。常见形式为450～450mm见方划分。固定好墙筋之后，即铺钉夹板作基面板；然后以人造革包填塞材料覆于基面板之上，采用钉将其固定于墙筋位置；最后以电化铝帽头钉按分格或其他形式的划分尺寸进行钉固。也可同时采用压条，压条的材料可用不锈钢、铜或木条，既方便施工，又可使其立面造型丰富。（3）面层固定皮革和人造革饰面的铺钉方法，主要有成卷铺装和分块固定两种形式。此外尚有压条法、平铺泡钉压角法等，由设计而定。1）成卷铺装法由于人造革材料可成卷供应，当较大面积施工时，可进行成卷铺装。但需注意，人造革卷材的幅面宽度应大于横向木筋中距50～80mm；并保证基面五夹板的接缝须置于墙筋上。 2）分块固定这种做法是先将皮革或人造革与夹板按设计要求的分格，划块进行预裁，然后一并固定于木筋上。安装时，以五夹板压住皮革或人造革面层，压边20～30mm，用圆钉钉于木筋上，然后将皮革或人造革与木夹板之间填入衬垫材料进而包覆固定。须注意的操作要点是：首先必须保证五夹板的接缝位于墙筋中线；其次，五夹板的另一端不压皮革或人造革而是直接钉于木筋上；再就是皮革或人造革剪裁时必须大于装饰分格划块尺寸，并足以在下一个墙筋上剩余20～30mm的料头。如此，第二块五夹板又可包覆第二片革面压于其上进而固定，照此类推完成整个软包面。这种做法，多用于酒吧台、服务台等部位的装饰。6．2．4质量要求6．2．4．1主控项目（1）软包的面料、内衬材料及边框的材质、颜色、图案、燃烧性能等级和木材的含水率应符合设计要求及国家现行标准的有关规定。（2）软包工程的安装位置及构造做法应符合设计要求。（3）软包工程的龙骨、衬板、边框应安装牢固，无翘曲，拼缝应平直。（4）单块软包面料不应有接缝，四周应绷压严密。6．2．4．2一般项目（1）软包工程表面应平整、洁净，无凹凸不平及皱折；图案应清晰、五色差，整体应协调美观。（2）软包边框应平整、顺直、接缝吻合。其表面涂饰质量应符合本规范涂饰的相关规定。软包工程安装的允许偏差和检验方法应符合表6．2．4．2-1。清漆的涂饰质量和检验方法表6.2.4.2－1项次项目中级涂饰高级涂饰检验方法1颜色基本一致均匀一致观察2木纹棕眼刮平、木纹棕眼刮平、木纹观察清楚清楚3光泽、光滑光泽基本均匀，光滑均匀一致观察、手摸检查光滑无挡手感4刷纹无刷纹无刷纹观察5裹棱、流坠、皱皮明显处不允许不允许观察清漆涂饰木制边框的颜色、木纹应协调一致。软包工程安装的允许偏差和检验方法应符合表6.2.4.2—2的规定。 软包工程安装的允许偏差和检验方法表6.2.4.2－2项次项目允许偏差（mm）检验方法1垂直度3用1m垂直检测尺检查2边框宽度、高度0，一2用钢尺检查3对角线长度差3用钢尺检查4裁口、线条接缝高低差1用直尺和塞尺检查6．2．5成品保护（1）施工过程中对已完成的其他成品注意保护，避免损坏。（2）施工结束后将面层清理干净，现场垃圾清理完毕，洒水清扫或用吸尘器清理干净，避免扫起灰尘，造成软包二次污染。（3）软包相邻部位需作油漆或其他喷涂时，应用纸胶带或废报纸进行遮盖，避免污染。6．2．6安全措施（1）对软包面料及填塞料的阻燃性能严格把关，达不到防火要求的，不予使用。（2）软包布附近尽量避免使用碘钨灯或其他高温照明设备，不得动用明火，避免损坏。6．2．7施工注意事项（1）切割填塞料“海绵”时，为避免“海绵”边缘出现锯齿形，可用较大铲刀及锋利刀沿“海绵”边缘切下，以保整齐。（2）在粘结填塞料“海绵”时，避免用含腐蚀成分的粘结利，以免腐蚀“海绵”，造成“海绵”厚度减少，底部发硬，以至于软包不饱满，所以粘结“海绵”时应采用中性或其他不含腐蚀成分的胶粘剂。（3）面料裁割及粘结时，应注意花纹走向，避免花纹错乱影呐美观。（4）软包制作好后用粘结剂或直钉将软包固定在墙面上，水平度、垂直度达到规范要求，阴阳角应进行对角。6．2．8环境因素控制木作软包环境因素控制见表6．2．8。木作软包环境因素控制表6.2.8序号环境因素排放去向环境影响1水、电的消耗周围空间资源消耗、污染土地2电锯、切割机等施工机具产生的噪声排放周围空间影响人体健康3锯末粉尘的排放周围空间污染大气 4甲醛等有害气体的排放大气污染大气5油漆、稀料、胶、涂料的气味的排放大气污染大气6油漆刷、涂料滚筒的废弃垃圾场污染土地7油漆桶、涂料桶的废弃垃圾场污染土地8油漆、稀料、胶、涂料的泄漏土地污染土地9油漆、稀料、胶、涂料的运送遗洒土地污染土地10防火、防腐涂料的废弃周围空间污染土地11废夹板等施工垃圾的排放垃圾场污染土地12木制作、加工现场火灾的发生大气污染土地、影响安全7门窗工程7．1木门窗制作与安装施工工艺标准7．1．1总则7．1．1．1适用范围本工艺标准适合于装饰装修工程中木制门窗制作与安装的施工。7．1．1．2编制参考标准及规范（1）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（2）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GBl8580—2001《室内装饰装修材料人造板及其制品中甲醛释放量》（4）中华人民共和国国家标准GBl8581—2001《室内装饰装修材料溶剂型木器涂料中有害物质限量》（5）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（6）中华人民共和国国家标准GB50222—95《建筑内部装修设计防火规范》（7）中华人民共和国国家标准GB5823—86《建筑门窗术语》 7．1．2施工准备7．1．2．1技术准备图纸已通过会审与自审，若存在问题，则问题已经解决；门窗洞口的位置、尺寸与施工图相符，按施工要求做好技术交底工作。7．1．2．2材料要求（1）品种规格1）规格1220mm×2440mm×3mm1220mm×2440mm×5mm1220mm×2440mm×9mm1220mm×2440mm×12mm1220mm×2440mm×18mm2）质量要求对称层和同一层单板应是同一树种，同一厚度，并考虑成品结构的均匀性。表板应紧面向外，各层单板不允许端拼。板均不许有脱胶鼓泡，一等品上允许有极轻微边角缺损，二等板的面板上不得留有胶纸带和明显的胶纸痕。公称厚度自6mm以上的板，其翘曲度：一、二等品板不得超过1％，三等板不得超过2％。7．1．2．3主要机具（表7．1．2．3）主要施工机具表7.1.2.3序号名称数量规格说明1水准仪以一个班组计2手电钻2FDVl6VB以一个班组计3电刨1ZC260以一个班组计4电锯1以一个班组计5电锤5307以一个班组计6锯6以一个班组计7刨5以一个班组计8水平尺2以一个班组计9木工斧3以一个班组计10羊角锤5以一个班组计 11木工三角尺5以一个班组计12吊线坠5以一个班组计7．1．2．4作业条件（1）门窗框和扇进场后，及时组织油工将框靠墙靠地的一面涂刷防腐涂料。然后分类水平堆放平整，底层应搁置在垫木上，在仓库中垫木离地面高度不小于200mm，临时的敞棚垫木离地面高度应不小于400mm，每层间垫木板，使其能自然通风。木门窗严禁露天堆放。（2）安装前先检查门窗框和扇有无翘扭、弯曲、窜角、劈裂、榫槽间结合处松散等情况，如有则应进行修理。（3）预先安装的门窗框，应在楼、地面基层标高或墙砌到窗台标高时安装。后装的门窗框，应在主体工程验收合格、门窗洞口防腐木砖埋设齐备后进行。（4）门窗扇的安装应在饰面完成后进行。没有木门框的门扇，应在墙侧处安装预埋件。7．1．3材料和质量要点7．1．3．1材料的关键要求（1）木门窗的材料或框和扇的规格型号、木材类别、选材等级、含水率及制作质量均须符合设计要求，并且必须有出厂合格证。（2）防腐剂、油漆、木螺丝、合页、插销、梃钩、门锁等各种小五金必须符合设计要求。7．1．3．2技术关键要求安装合页时，合页槽应里平外卧，木螺丝严禁一次钉人，钉与抹灰面平介。（2）安装门窗框时必须事先量一下洞口尺寸，计算并调整缝隙宽度。避免门窗框与门窗洞之间的缝隙过大或过小。（3）木砖的埋置一定要满足数量和间距的要求，即2m高以内的门窗每边不少于3块木砖，木砖间距以0.8～0.9m为宜；2m高以上的门窗框，每边木砖间距不大于lm，以保证门窗框安装牢固。7．1．3．4职业安全健康关键要求（1）切割板时应适当控制锯末粉尘对施工人员的危害，必要时应佩带防护口罩。（2）在使用架子、人字梯时，注意在作业前检查是否牢固。（3）严格规定安全施工用电，按时检查施工中电线和漏电保护是否完好。7．1．3．5环境关键要求在木门窗的制作与安装过程中有以下因素影响环境，见表7．1．3．5。木门窗制作与安装工程环境因素表7.1.3.5序号环境因素排放去向环境影响 1水、电的消耗周围空间资源消耗、污染土地2电锯、切割机等施工机具产生的噪音周围空间影响人体健康排放3锯末粉尘的排放周围空间污染大气4电钻粉尘的排放周围空间污染大气5甲醛等有害气体的排放大气污染大气6油漆、稀料、胶、涂料的气味的排放大气污染大气7油漆刷、涂料滚筒的废弃垃圾场污染土地8油漆桶、涂料桶的废弃垃圾场污染土地9油漆、稀料、胶、涂料的泄漏土地污染土地10油漆、稀料、胶、涂料的运送遗洒土地污染土地11防火、防腐涂料的废弃周围空间污染土地12废夹板等施工垃圾的排放垃圾场污染土地13木制作、加工现场火灾的发生大气污染土地、影响安全对于在施工过程中可能出现的影响的环境因素，在施工中应采取相应的措施减少对周围环境的污染。7．1．4施工工艺7．1．4．1工艺流程放样→配料、截料→划线→打眼→开榫、拉肩→裁口译倒角→拼装7．1．4．2操作工艺（1）放样放样是根据施工图纸上设计好的木制品，按照足尺1︰1将木制品构造画出来，做成样板（或样棒），样板采用松木制作，双面刨光，厚约25cm，宽等于门窗樘子梃的断面宽，长比门窗高度大200面mm左右，经过仔细校核后才能使用，放样是配料和截料、划线的依据，在使用的过程中，注意保持其划线的清晰，不要使其弯曲或折断。（2）配料、截料配料是在放样的基础上进行的，因此，要计算出各部件的尺寸和数量，列出配料单，按配料单进行配料。配料时，对原材料要进行选择，有腐朽、斜裂节疤的木料，应尽量躲开不用；不干燥的木料不能使用。精打细算，长短搭配，先配长料，后配短料；先配框料，后配扇料。门窗樘料有顺弯时，其弯度一般不超过4mm，扭弯者一律不得使用。配料时，要合理的确定加工余量，各部件的毛料尺寸要比净料尺寸加大些，具体加大量可参考如下： 断面尺寸：单面刨光加大1～1．5mm，双面刨光加大2～3mm。机械加工时单面刨光加大3mm，双面刨光加大5mm长度余量的加工余量见表7．1．4．2。门窗构件长度加工余量表7.1.4.2构件名称加工余量门樘立梃按图纸规格放长7cm门窗樘冒头按图按图纸放长10cm，无走头时放长4cm门窗樘中冒头、窗樘中竖梃按图纸规格放长1cm门窗扇梃按图纸规格放长4cm门窗扇冒头、玻璃棂子按图纸规格放长1cm门扇中冒头在五根以上者，有一根可考虑做半门芯板按图纸冒头及扇梃内净距放长各配料时还要注意木材的缺陷，节疤应躲开眼和榫头的部位，防止凿劈或榫头断掉；起线部位也禁止有节疤。在选配的木料上按毛料尺寸画出截断、锯开线，考虑到锯解木料的损耗，一般留出2—3mm的损耗量。锯时要注彦锯线直，端面平。（3）刨料刨料时，宜将纹理清晰的里材作为正面，对于樘孑料任选一个窄面为正面，对于门、窗框的梃及冒头可只刨面，不刨靠墙的一面；门、窗扇的上冒头和梃也可先刨三面，靠樘子的一面待安装时根据缝的大小再进行修刨。刨完后，应按同类型、同规格樘扇分别堆放，上、下对齐。每个正面相合，堆垛下面要垫实平整。（4）划线划线是根据门窗的构造要求，在各根刨好的木料上划出榫头线，打眼线等。划线前，先要弄清楚榫、眼的尺寸和形式，什么地方做榫，什么地方凿眼，弄清图纸要求和样板式样，尺寸、规格必须一致，并先做样品，经审查合格后再正式划线。门窗樘无特殊要求时，可用平肩插。樘梃宽超过80mm时，要画双实榫；门扇梃厚度超过60mm时，要画双头榫。60mm以下画单榫。冒头料宽度大于180mm者，一般画上下双榫。榫眼厚度一般为料厚的1／4～1／3。半榫眼深度一般不大于料断面的1／4，冒头拉肩应和榫吻合。成批画线应在画线架上进行。把门窗料叠放在架子上，将螺钉拧紧固定，然后用丁字尺一次画下来，既准确又迅速，并标识出门窗料的正面或看面。所有榫、眼注明是全眼还是半眼，透榫还是半榫。正面眼线画好后，要将眼线画到背面，并画好倒棱、裁口线，这样所有的线就画好了。要求线要画得清楚、准确、齐全。（5）打眼 打眼之前，应选择等于眼宽的凿刀，凿出的眼，顺木纹两侧要直，不得出错槎。先打全眼，后打半眼。全眼要先打背面，凿到一半时，翻转过来再打正面直到贯穿。眼的正面要留半条里线，反面不留线，但比正面略宽。这样装榫头时，可减少冲击，以免挤裂眼口四周。成批生产时，要经常核对，检查眼的位置尺寸，以免发生误差。（6）开榫、拉肩开榫又称倒卵，就是按榫头线纵向锯开。拉肩就是锯掉榫头两旁的肩头，通过开榫和拉肩操作就制成了榫头。拉肩、开榫要留半个墨线。锯出的榫头要方正、平直、榫眼处完整无损，没有被拉肩操作面锯伤。半榫的长度应比半眼的深度少2～3mm。锯成的榫要求方、正，不能伤榫根。楔头倒棱，以防装楔头时将眼背面顶裂。（7）裁口与倒棱裁口即刨去框的一个方形角部分，供装玻璃用。用裁口刨子或用歪嘴子刨。快刨到要刨的部分时，用单线刨子刨，去掉木屑，刨到为止。裁好的口要求方正平直，不能有戗槎起毛，凹凸不平的现象。倒棱也称为倒八字，即沿框刨去一个三角形部分。倒棱要平直、板实，不能过线。裁口也可用电锯切割需留lmm再用单线刨子刨到需求位置为止。（8）拼装拼装前对部件应进行检查，要求部件方正、平直，线脚整齐分明，表面光滑，尺寸规格、式样符合设计要求。并用细刨将遗留墨线刨光。门窗框的组装，是把一根边梃的眼里，再装上另一边的梃；用锤轻轻敲打拼合，敲打时要垫木块防止打坏榫头或留下敲打的痕迹。待整个拼好归方以后，再将所有榫头敲实，锯断露出的榫头。拼装先将楔头沾抹上胶再用锤轻轻敲打拼合。门窗扇的组装方法与门窗框基本相同。但木扇有门心板，须先把门心板按尺寸裁好，一般门心板应比门扇边上量得的尺寸小3～5mm，门心板的四边去棱，刨光净好。然后，先把一根门梃平放，将冒头逐个装入，门心板嵌人冒头与门梃的凹槽内，再将另一根门梃的眼对准榫装人，并用锤垫木块敲紧。门窗框、扇组装好后，为使其成为一个结实的整体，必须在眼中加木楔，将榫在眼中挤紧。木楔长度为榫头的2／3，宽度比眼宽窄1／2，如4‘眼，楔子宽为3又1／2’。楔子头用扁铲顺木纹铲尖，加楔时应先检查门窗框、扇的方正，掌握其歪扭情况，以便在加楔时调整、纠正。一般每个榫头内必须加两个楔子。加楔时，用凿子或斧子把榫头凿出一道缝，将楔子两面抹上胶插进缝内。敲打楔子要先轻后重，逐步撙人，不要用力太猛。当楔子已打不动，眼已扎紧饱满，就不要再敲，以免将木料撙裂。在加楔的过程中，对框、扇要随时用角尺或尺杆卡窜角找方正，并校正框、扇的不平处，加楔时注意纠正。组装好的门窗、扇用细刨刨平，先刨光面。双扇门窗要配好对，对缝的裁口刨好。安装前，门窗框靠墙的一面，均要刷一道防腐剂，以增强防腐能力。为了防止在运输过程中门窗框变形，在门框下端钉上拉杆，拉杆下皮正好是锯口。大的门窗框，在中贯档与梃间要钉八字撑杆，外面四个角也要钉八字撑杆。门窗框组装、净面后，应按房间编号，按规格分别码放整齐，堆垛下面要垫木块。不准在露天堆放，要用油布盖好，以防止日晒雨淋。门窗框进场后应尽快刷一道底油防止风裂和污染。（9）门窗框的后安装 1）主体结构完工后，复查洞口标高、尺寸及木砖位置。2）将门窗框用木楔临时固定在门窗洞口内相应位置。3）用吊线坠校正框的正、侧面垂直度，用水平尺校正框冒头的水平度。4）用砸扁钉帽的钉子钉牢在木砖上。钉帽要冲人木框内1～2mm，每块木砖要钉两处。5）高档硬木门框应用钻打孔木螺丝拧固并拧进木框5mm用同等木补孔。（10）门窗扇的安装1）量出樘口净尺寸，考虑留缝宽度。确定门窗扇的高、宽尺寸，先画出中间缝处的中线，再画出边线，并保证挺宽一致。四边画线。2）若门窗扇高、宽尺寸过大，则刨去多余部分。修刨时应先锯余头，再行修刨。门窗扇为双扇时，应先作打叠高低缝，并以开启方向的右扇压左扇。3）若门窗扇高、宽尺寸过小，可在下边或装合页一边用胶和钉子绑钉刨光的木条。钉帽砸扁，钉人木条内1—2mm。然后锯掉余头刨平。4）平开扇的底边，中悬扇的上下边，上悬扇的下边，下悬扇的上边等与框接触且容易发生摩擦的边，应刨成lmm斜面。5）试装门窗扇时，应先用木楔塞在门窗扇的下边，然后再检查缝隙，并注意窗楞和玻璃芯子平直对齐。合格后画出合页的位置线，剔槽装合页。（11）门窗小五金的安装1）所有小五金必须用木螺丝固定安装，严禁用钉子代替。使用木螺丝时，先用手锤钉入全长的1／3，接着用螺丝刀拧入。当木门窗为硬木时，先钻孔径为木螺丝直径0.9倍的孔，孔深为木螺丝全长的2／3，然后再拧入木螺丝。2）铰链距门窗扇上下两端的距离为扇高的1／10，且避开上下冒头。安好后必须灵活。3）门锁距地面约高0.9～1.05m，应错开中冒头和边挺的榫头。4）门窗拉手应位于门窗扇中线以下，窗拉手距地面I．5～1.6m。5）窗风钩应装在窗框下冒头与窗扇下冒头夹角处，使窗开启后成90°角，并使上下各层窗扇开启后整齐划一。6）门插销位于门拉手下边。装窗插销时应先固定插销底板，再关窗打插销压痕，凿孔，打人插销。7）门扇开启后易碰墙的门，为固定门扇应安装门吸。8）小五金应安装齐全，位置适宜，固定可靠。7．1．5质量标准7．1．5．1主控项目（1）通过观察、检查材料进场验收记录和复验报告等方法，检验木门窗的木材品种、材质等级、规格、尺寸、框扇的线型及人造夹板的甲醛含量符合设计要求。（2）木门窗应采用烘干的木材，含水率应符合《建筑木门、木窗》（JG／T122）的规定。（3）木门窗的防火、防腐、防虫处理应符合设计要求。 （4）木门窗的结合处和安装配件处不得有木节或已填补的木节。木门窗如有允许限值以内的死节及直径较大的虫眼时，应用同一材质的木塞加胶填补。对于清漆制品，木塞的木纹和色泽应与制品一致。（5）门窗框和厚度大于60mm的门窗应用双榫连接。榫槽应采用胶料严密嵌合，并应用胶楔加紧。（6）胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板，不得有戗槎。制作胶合板门、纤维板门时，边框和横楞应在同一平面上，面层、边框及横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔，透气孔应通畅。（7）木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。（8）门窗框的安装必须牢固。预埋木砖的防腐处理、木门窗框固定的数量、位置及固定方法应符合设计要求。（9）木门窗扇必须安装牢固，并应开关灵活，关闭严密，无倒翘。（10）木门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。7．1．5．2一般项目（1）木门窗表面应洁净，不得有刨痕、锤印。（2）木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整。（3）木门窗上槽、孔应边缘整齐，无毛刺。（4）木门窗与墙体缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门窗（或门窗框）与砌体间的空隙应填充保温材料。（5）门窗制作的允许偏差和检验方法应符合表7．1．5．2-1规定。门窗制作的允许偏差和检验方法表7.1.5.2－1项次项目构件允许偏差（mm）检验方法名称普通高级1翘曲框32将框、扇平放在检查平台上，用塞尺检查扇222对角线长度差框、扇32用钢直尺检查，框量裁口里角，扇量外角3表面平整度扇22用1m靠尺和塞尺检查4高度、宽度框0；－2－用钢直尺检查，框量裁口里角，扇量外角扇＋2；0＋1；05裁口、线条结合处框、扇10.5用钢直尺和塞尺检查高低差 6相邻棂子两端间扇21用钢直尺检查距（6）木门窗安装的留缝限值、允许偏差和检验方法应符合表7．1．5．2-2的规定。木门窗安装的留缝限值、允许偏差和检验方法表7.1.5.2－2项次项目留缝限值（mm）允许偏差（mm）检查方法普通高级普通高级1门窗槽口对角线－－32用钢尺检查长度差2门窗框的正、侧面－－21用1m垂直检测尺垂直度检查3框与扇、扇与扇接－－21用钢直尺和塞尺缝高低差检查4门窗扇对口缝1～2.51.5～2用塞尺检查5工业厂房双扇大2～5－－－门对口缝6门窗扇与上框间1～21～1.5－－留缝7门窗扇与侧框间1～2.51～1.5－－留缝8窗扇与下框间留2～32～2.5－－缝9门扇与下框尖留3～53～4－－缝10双层门窗内外框－－43用钢尺检查间距11无下框外门4～75～6－－用塞尺检查时门扇内门5～86～7－－与地面间留缝卫生间8～128～10－－门厂房大10—20－－－门 7．1．6成品保护（1）安装过程中，须采取防水防潮措施。在雨季或湿度大的地区应及时油漆门窗。（2）调整修理门窗时不能硬撬，以免损坏门窗和小五金。（3）安装工具应轻拿轻放，以免损坏成品。（4）已装门窗框的洞口，不得再做运料通道，如必须用作运料通道时，必须做好保护措施。7．1．7安全环保措施（1）安装门窗用的梯于必须结实牢固，不应缺档，不应放置过陡，梯子与地面夹角以60°～70°为宜。严禁两人同时站在一个梯子上作业。高凳不能站其墙头，防止跌落。（2）严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入施工现场，进入现场必须戴安全帽。（3）材料要堆放平稳。工具要随手放人工具袋内，上下传递物件工具时不得抛掷。（4）电器工具应安装触电保安器，以确保安全。（5）应经常检查锤把是否松动，手电钻等电器工具是否有漏电现象，一经发现立即修理，坚决不能勉强使用。7．2钢门窗安装施工工艺标准7．2．1总则7．2．1．1重适用范围本分项适用于钢门窗的安装。7．2．2施工准备7．2．2．1技术准备施工前应仔细熟悉施工图纸，依据施工技术交底和安全交底作好各方面的准备。7．2．2．2材料要求钢门窗：钢门窗厂生产的合格的钢门窗，型号品种符合设计要求。水泥、砂：水泥32.5级以上，砂为中砂或粗砂。玻璃、油灰：按设计要求的玻璃。焊条：符合要求的电焊条。进场前应先对钢门窗进行验收，不合格的不准进场。运到现场的钢门窗应分类堆放，不能参差挤压，以免变形。堆放场地应 干燥，并有防雨、排水措施。搬运时轻拿轻放，严禁扔摔。7．2．2．3主要机具（表7．2．2．3）主要机具一览表表7.2.2.3序号名称数量规格说明1电钻1牧田64102电焊机1BX-2003手锤24螺丝刀35活扳手26钢卷尺27水平尺18线坠17．2，2．4作业条件（1）主体结构经有关质量部门验收合格，达到安装条件。工种之间已办好交接手续。（2）弹好室内+50cm水平线，并按建筑平面图中所示尺寸弹好门窗中线。（3）检查钢筋混凝土过梁上连接固定钢门窗的预埋铁件预埋、位置是否正确，对于预埋和位置不准者，按钢门窗安装要求补装齐全。（4）检查埋置钢门窗铁脚的预留孔洞是否正确，门窗洞口的高、宽尺寸是否合适。未留或留的不准的孔洞应校正后踢凿好，并将其清理干净。（5）检查钢门窗，对由于运输、堆放不当而导致门窗框扇出现的变形、脱焊和翘曲等，应进行校正和修理。对表面处理后需要补焊的，焊后必须刷防锈漆。（6）对组合钢门窗，应先做试拼样板，经有关部门鉴定合格后，再大量组装。7．2．3施工工艺7．2．3．1工艺流程划线定位→钢门窗就位→钢门窗固定→五金配件安装装位置线为准，用线坠或经纬仪将顶层分出的门窗边线标划到各楼层相应位置。2）从各楼层室内+50cm水平线量出门窗的水平安装线。3）依据门窗的边线和水平安装线做好各楼层门窗的安装标记（2）钢门窗就位1）按图纸中要求的型号、规格及开启方向等，将所需要的钢门窗搬运到安装地点，并垫靠稳当。 2）将钢门窗立于图纸要求的安装位置，用木楔临时固定，将其铁脚插入预留孔中，然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫，并用托线板靠吊垂直。3）钢门窗就位时，应保证钢门窗上框距过梁要有20mm缝隙。框左右缝宽一致，距外墙皮尺寸符合图纸要求。（3）钢门窗固定1）钢门窗就位后，校正其水平和正、侧面垂直，然后将上框铁脚与过粱预埋件焊牢，将框两侧铁脚插入预留孔内，用水把预留孔内湿润，用1︰2较硬的水泥砂浆或C20细石混凝土将其填实后抹平。终凝前不得碰动框扇。2）三天后取出四周木楔，用1︰2水泥砂浆把框与墙之间的缝隙填实，与框同平面抹平。3）若为钢大门时，应将合页焊到墙中的预埋件上。要求每侧预埋件必须在同一垂直线上，两侧对应的预埋件必须在同一水平位置上。（4）五金配件的安装1）检查窗扇开启是否灵活，关闭是否严密，如有问题必须调整后再安装。2）在开关零件的缧孔处配置合适的螺钉，将螺钉拧紧。当拧不进去时，检查孔内是否有多余物。若有，将其剔除后再拧紧螺丝。当螺钉与螺孔位置不吻合时，可略挪动位置，重新攻丝后再安装。3）钢门锁的安装按说明书及施工图要求进行，安好后锁应开关灵活。7．2．4质量标准7．2．4．1主控项目（1）金属门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及嵌缝、密封处理应符合设计要求。（2）金属门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。（3）金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。7．2．4．2一般项目（1）金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。（2）铝合金门窗推拉门窗扇开关力应大于l00N。（3）金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。（4）金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。（5）有排水孔的金属门窗，排水孔应畅通，位置和数量应符合表7．2．4．2要求。钢门窗的留缝限制、允许偏差和检验方法表7.2.4.2 项次项目留缝限值允许偏差检验方法（mm）（mm）1门窗槽口宽度、高度≤1500mm－2．5用钢尺检查>1500mm－3．52门窗槽口对角线长度差≤2000mm－5用钢尺检查>2000mm－63门窗框的正、侧面垂直度－3用1m垂直检测尺检查4门窗横框的水平度－3用1m垂直检测尺检查5门窗横框标高－5用钢尺检查6门窗竖向偏离中心－4用钢尺检查7双层门窗内外框间距－5用钢尺检查8门窗框、扇配合间距≤2－用塞尺检查9无下框时门扇与地面间留缝4～8－用塞尺检查7．2．5成品保护（1）安装完毕的钢门窗严禁安放脚手架或悬吊重物。（2）安装完毕的门窗洞口不能再做施工运料通道。如必须使用时，应采取防护措施。（3）抹灰时残留在钢门窗上的砂浆要及时清理干净。（4）拆架子时，注意将开启的门窗关上后，再落架子，防止撞坏门窗。7．2．6安全环保措施（1）进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或光脚进入现场。（2）安装用的梯子应牢固可靠，不应缺档，梯子放置不应过陡，其与地面夹角以60°为宜。（3）材料要堆放乎稳。工具要随手放人工具袋内。上下传递物件工具时，不得抛掷。（4）机电器具应安装触电保护器，以确保施工人员安全。（5）经常检查锤把是否松动，电焊机、电钻是否漏电。（6）在施工过程中对于电锤等施工机具产生的噪声，施工人员应严格按工程确定的环保目标进行控制。（7）对于施工中的油漆、稀料、胶、涂料在运送中要避免遗洒，以免污染地面。7．2．7质量记录（1）有关安全和功能的检测项目： 建筑外墙金属窗的抗风压性能、空气渗透性能和雨水渗透性能。（2）检查产品合格证书、性能检测报告、进场验收记录和复验报告、检查隐蔽工程验收记录。7．3铝合金门窗安装施工工艺标准7．3．1总则7．3．1．1适用范围本分项适用于铝合金门窗的安装工艺。7．3．2施工准备7．3．2．1技术准备施工图纸，依据施工技术交底和安全交底作好各方面的准备。7．3．2．2材料要求（1）铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证、材质检验报告书并加盖厂家印章。（2）防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。（3）进场前应对铝合金门窗进行验收检查，不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。目前使用较广泛的铝合金门窗型材有：46系列地弹门型材；90系列推拉窗及同系列中空玻璃推拉窗型材；73系列推拉窗型材；70系列推拉窗；55系列推拉窗；50系列推拉窗和同系列平开窗及38系列平开窗型材。7．3．2．3主要机具（表7．3．2．3）主要机具一览表表7.3.2.3序号名称数量规格说明1电钻2牧田6410 2电焊机1BX-2003水准仪14电锤2SDQ-775活扳手26钢卷尺27水平尺18线坠29螺丝刀57．3．2．4作业条件（1）主体结构经有关质量部门验收合格。工种之间已办好交接手续。（2）检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。（3）按图纸要求尺寸弹好门窗中线，并弹好室内+50cm水平线。（4）检查铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。7．3．3施工操作工艺7．3．3．1工艺流程划线定位→铝合金窗披水安装→防腐处理→铝合金门窗的安装就位→冶金窗的固定→门窗框与墙体间隙间的处理→门窗扇及门窗玻璃的安装→安装五金配件7．3．3．2操作工艺（1）划线定位1）根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。若为多层或高层建筑时，以顶层门窗边线为准，用线坠或经纬仅将门窗边线下引，并在各层门窗口处划线标记，对个别不直的口边应剔凿处理。2）门窗的水平位置应以楼层室内+50cm的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。（2）铝合金窗披水安装按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。（3）防腐处理1）门窗框四周外表面的防腐处理设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。 2）安装铝合金门窗时，如果采用连接铁件固定，则连接铁件，固定件等安装用金属零件最好用不锈钢件。否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。（4）铝合金门窗的安装就位根据划好的门窗定位线，安装铝合金门窗框。并及时调整好门窗框的水平、垂直及对角线长度等符合质量，际准，然后用木楔临时固定。（5）铝合金门窗的固定1）当墙体上预埋有铁件时，可直接把铝合金门窗的铁脚直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。2）当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定到墙上。3）当墙体上没有预埋铁件时，也可用电钻在墙上打80mm深、直径为6mm的孔，用L型80mm×50mm的6mm钢筋。在长的一端粘涂108胶水泥浆，然后打人孔中。待108胶水泥浆终凝后，再将铝合金门窗的铁脚与埋置的6mm钢筋焊牢。（6）门窗框与墙体间缝隙间的处理1）铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。2）如果设计未要求时，可采用弹性保温材料或玻璃棉毡条分层填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝油膏或密封胶。（7）门窗扇及门窗玻璃的安装1）门窗扇和门窗玻璃应在洞口墙体表面装饰完工验收后安装。2）推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体安人框内滑槽，调整好与扇的缝隙即可。3）平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃，即先调整好框与扇的缝隙，再将玻璃安人扇并调整好位置，最后镶嵌密封条及密封胶。4）地弹簧门应在门框及地弹簧主机人地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起入框就位，调整好框扇缝隙，最后填嵌门扇玻璃的密封条及密封胶。（8）安装五金配件五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。7．3．4质量标准7．3．4．1主控项目（1）金属门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及嵌缝、密封处理应符合设计要求。（2）金属门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。 （3）金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。7．3．4．2一般项目（1）金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。（2）铝合金门窗推拉门窗扇开关力应大于100N。（3）金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。（4）金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。（5）有排水孔的金属门窗，排水孔应畅通，位置和数量应符合表7．3．4．2要求。铝合金门窗安装的允许偏差和检验方法表7.3.4.2项次项目允许偏差（mm）检验方法1门窗槽口宽度、高度≤1500mm1．5用钢尺检查>1500mm22门窗槽口对角线长度差≤2000mm3用钢尺检查>2000mm43门窗框的正、侧面垂直度2.5用垂直检测尺检查4门窗横框的水平度2用1m水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢尺检查7双层门窗内外框间距4用钢尺检查8推拉门窗扇与框搭接量1.5用钢直尺检查7．3．5成品保护（1）铝合金门窗装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥沙浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。（2）应采取措施，防止焊接作业时电焊火花损坏周围的铝合金门窗型材、玻璃等材料。 （3）严禁在安装好的铝合金门窗上安放脚手架，悬挂重物。经常出入的门洞口，应及时保护好门框，严禁施工人员踩踏铝合金门窗，严禁施工人员碰擦铝合金门窗。（4）交工前撕去保护胶纸时，要轻轻剥离，不得划破、剥花铝合金表面氧化膜。7．3．6安全措施（1）进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或光脚进人现场。（2）安装用的梯子应牢固可靠，不应缺档，梯子放置不应过陡，其与地面夹角以60°为宜。（3）材料要堆放平稳。工具要随手放人工具袋内。上下传递物件工具时，不得抛掷。（4）机电器具应安装触电保护器，以确保施工人员安全。（5）经常检查锤把是否松动，电焊机、电钻是否漏电。7．3．7质量记录（1）有关安全和功能的检测项目：建筑外墙金属窗的抗风压性能、空气渗透性能和雨水渗透性能。（2）检查产品合格证书、性能检测报告、进场验收记录和复验报告、检查隐蔽工程验收记录。7．4塑料门窗安装施工工艺标准7．4．1总则7．4．1．1适用范围本工艺标准适用于装饰装修工程中塑料门窗的安装工程。7．4．1．2编制参考标准及规范（1）中华人民共和国国家标准GB503002001《建筑工程施工质量验收统一标准》（2）中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50325—2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50222—95《建筑内部装修设计防火规范》7．4．2施工准备7．4．2．1技术准备（1）安装门窗时的环境温度不宜低于5℃。（2）在环境温度为0℃的环境中存放门窗时，安装前在室温下放24h。 7．4．2．2材料要求（1）材料规格塑料门窗按照施工的要求进行定做。（2）质量要求1）表面无色斑、无划伤。2）门窜及边框平直，无弯曲、变形。7．4．2．3主要机具（7.4.2.3）主要施工机具表7.1.2.3序号名称数量规格说明1手电钻2FDVl6VB以一个班组计2电锤1ZC260以一个班组计3水准仪1以一个班组计4锯6以一个班组计5水平尺2以一个班组计6螺丝刀5以一个班组计7扳手2以一个班组计8钳子2以一个班组计9吊线坠2以一个班组计7．4．2．4作业条件（1）主体结构已施工完毕，并经有关部门验收合格。或墙面已粉刷完毕，工种之间已办好交接手续。（2）当门窗采用预埋木砖与墙体连接时，墙体中应按设计要求埋置防腐木砖。对于加气混凝土墙，应预埋胶粘圆木。（3）同一类型的门窗及其相邻的上、下、左右洞口应横平竖直；对于高级装饰工程及放置过梁的洞口，应做洞口样板。洞口宽度和高度尺寸的允许偏差见表7．4．2．4。洞口宽度和高度尺寸的允许偏差（mm）表7.4.2.4洞口<24002400～4800>4800宽度墙或高体表度面未粉刷墙面±10±15±20已粉刷墙面±5±10±15 （4）按图要求的尺寸弹好门窗中线，并弹好室内＋50cm水平线。（5）组合窗的洞口，应在拼樘料的对应位置设预埋件或预留洞。（6）门窗安装应在洞口尺寸按第3条的要求检验并合格，办好工种交接手续后，方可进行。门的安装应在地面工程施工前进行。7．4．3材料和质量要点7．4．3．1材料的关键要求（1）塑料门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证。（2）玻璃、嵌缝材料、防腐材料等应符合设计要求和有关标准的规定。（3）进场前应先对塑料门窗进行验收检查，不合格者不准进场。运到现场的塑料门窗应分型号、规格以不小于70°的角度立放于整洁的仓库内，需布放置垫木。仓库内的环境温度应小于50℃；门窗与热源的距离不应小于lm，并不得与腐蚀物质接触。（4）搬运时应轻拿轻放，严禁抛摔，并保护好其护膜。7．4．3．2技术关键要求（1）安装时应先采用直径为φ3.2钻孔,将十字槽盘端头自攻M4X20拧入，严禁直接锤击钉人。（2）固定片的位置应距门窗角、中竖框、中横框150～200mm，固定片之间的间距应不大于600mm。7．4．3．3质量关键要求（1）塑料门窗安装时，必须按施工操作工艺进行。施工前一定要划线定位，使塑料门窗上下顺直，左右标高一致。（2）安装时要使塑料门窗垂直方正，对有劈棱掉角和窜角的门窗扇必须及时调整。（3）门窗框扇上若粘有水泥砂浆，应在其硬化前用湿布擦干净，不得用硬质材料铲刮窗框扇表面。（4）因塑料门窗材质较脆，所以安装时严禁直接锤击钉钉，必须先钻孔，再用自攻螺钉拧人。7．4．3．4职业安全健康要求禁止将废弃的塑料制品在施工现场丢弃；焚烧，以防止有毒有害气体伤害人体。7．4．3．5环境关键要求在高温及低温环境中不安装塑料门窗。7．4．4施工工艺7．4．4．1工艺流程清理→安装固定片→确定安装位置→安装7．4．4．2操作工艺 （1）将不同型号、规格的塑料门窗搬到相应的洞口旁竖放。当有保护膜脱落时，应补贴保护膜，并在框上下边划中线。（2）如果玻璃已安装在门窗上，应卸下玻璃，并做好标记。（3）在门窗的上框及边框上安装固定片，其安装应符合下列要求。1）检查门窗框上下边的位置及其内外朝向，并确认无误后，再安固定片。安装时应先采用直径为φ3.2钻头钻孔，然后将十字槽盘端头自攻M4×20拧入，严禁直接锤击钉人。2）固定片的位置应距门窗角、中竖框、中横框150～200mm，固定片之间的间距应不大于600mm。不得将固定片直接装在中横框、中竖框的挡头上。（4）根据设计图纸及门窗扇的开启方向，确定门窗框的安装位置，并把门窗框装入洞口，并使其上下框中线与洞口中线对齐。安装时应采取防止门窗变形的措施。无下框平开门应使两边框的下脚低于地面标高线30mm。带下框的平开门或推拉门应使下框低于地面标高线l0mm。然后将上框的一个固定片固定在墙体上，并应调整门框的水平度、垂直度和直角度，用木楔临时固定。当下框长度大于0.9m时，其中间也用木楔塞紧。然后调整垂直度、水平度及直角度。（5）当门窗与墙体固定时，应先固定上框，后固定边框。固定方法如下：1）混凝土墙洞口采用塑料膨胀螺钉固定。2）砖墙洞口采用塑料膨胀螺钉或水泥钉固定，并固定在胶粘圆木上。3）加气混凝土洞口，采用木螺钉将固定片固定在胶粘圆木上。4）设有预埋铁件的洞口应采取焊接的方法固定，也可先在预埋件上按拧紧固件规格打基孔，然后用紧固件固定。5）设有防腐木砖的墙面，采用木螺钉把固定片固定在防腐木砖上。6）窗下框与墙体的固定可将固定片直接伸人墙体预留孔内，并用砂浆填实。塑料门窗拼樘料内补加强型钢，其规格壁厚必需符合设计要求。拼樘料与墙体连接时，其两端必须与洞口固定牢固。7）应将门窗框或两窗框与拼樘料卡接，并用紧固件双向扣紧，其间距不大于600mm；紧固件端头及拼樘料与窗框之间缝隙用嵌缝油膏密封处理。8）门窗框与洞口之间的伸缩缝内腔应采用闭孔泡沫塑料、发泡聚苯乙烯等弹性材料分层填塞。之后去掉临时固定用的木楔，其空隙用相同材料填塞。9）门窗洞内外侧与门窗框之间缝隙的处理如下：普通单玻璃窗、门：洞口内外侧与门窗框之间用水泥砂浆或麻刀白灰浆填实抹平；靠近铰链一侧，灰浆压住门窗框的厚度以不影响扇的开启为限，待水泥砂浆或麻刀灰浆硬化后，外侧用嵌缝膏进行密封处理。保温、隔声门窗：洞口内侧与窗框之间用水泥砂浆或麻刀白灰浆填实抹平；当外侧抹灰时，应用片材将抹灰层与门窗框临时隔开，其厚度为5mm，抹灰层应超出门窗框，其厚度以不影响扇的开启为限。待外抹灰层硬化后，撤去片材，将嵌缝膏挤入抹灰层与门窗框缝隙内。10）门扇待水泥砂浆硬化后安装。11）门窗玻璃的安装应符合下列规定： 玻璃不得与玻璃槽直接接触，应在玻璃四边垫上不同厚度的玻璃垫块。边框上的垫块应用聚氯乙烯胶加以固定。将玻璃装进框扇内，然后用玻璃压条将其固定。安装双层玻璃时，玻璃夹层四周应嵌入隔条，中隔条应保证密封，不变形、不脱落；玻璃槽及玻璃内表面应干燥、清洁。镀膜玻璃应装在玻璃的最外层；单面镀膜层应朝向室内。12）门锁、执手、纱窗铰链及锁扣等五金配件应安装牢固，位置正确，开关灵活。安装完后应整理纱网，压实压条。7．4．5质量标准7．4．5．1主控项目1）塑料门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行成品标准的质量要求。（2）塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求，固定点应距窗角、中横框、中竖框150～200mm，固定点间距应不大于600mm。（3）塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘连接紧密，固定点间距应不大于600mm。（4）塑料门窗扇应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。（5）塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。（6）塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘接牢固，表面应光滑、顺直、无裂纹。7．4．5．2一般项目（1）塑料门窗表面应洁净、平整、光滑，大面无划痕，碰伤。（2）塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。（3）塑料门窗扇的开关力应符合下列规定：1）平开门窗扇平铰链的开关力应不大于80N；滑撑铰链的开关力应不丈于80N，并不小于30N。2）推拉门窗扇的开关力应不大于100N。（4）玻璃密封条与玻璃及玻璃槽口的连缝应平整，不得卷边、脱槽。（5）排水孔应畅通，位置和数量应符合设计要求。（6）塑料门窗安装的允许偏差和检验方法应符合表7．4．5．2的规定。塑料门窗安装的允许偏差和检验方法表7.4.5.2 项次项目允许偏差检验方法（mm）1门窗槽口宽度、高度≤1500mm2用钢尺检查>1500mm32门窗槽口对角线长度差≤2000mm3用钢尺检查>2000mm53门窗框的正、侧面垂直度3用1m垂直检测尺检查4门窗横框的水平度3用1m水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢直尺检查7双层门窗内外框间距4用钢尺检查8同樘平开门窗相邻扇高度差2用钢直尺检查9平开门窗扇铰链部位配合间隙＋；－用塞尺检查10推拉门窗扇与框搭接量＋；－用钢直尺检查11推拉门窗扇与竖框平行度2用1m水平尺和塞尺检查7．4．6成品保护（1）门窗在安装过程中，应及时清除其表面的水泥砂浆。（2）已安装门窗框、扇的洞口，不得再作运料通道。（3）严禁在门窗框扇上支脚手架、悬挂重物；外脚手架不得压在门窗框、扇上并严禁蹬踩门窗或窗撑。（4）应防止利器划伤门窗表面，并应防止电、汽焊火花烧伤面层。（5）立体交叉作业时，门窗严禁碰撞。7．4．7安全环保措施（1）材料应堆放整齐、平稳，并应注意防火。（2）安装门窗、玻璃或擦玻璃时，严禁用手攀窗框、窗扇和窗撑；操作时应系好安全带，严禁把安全带挂在窗撑上。（3）应经常检查电动工具有无漏电现象。电动工具应安装触电保安器。7．5全玻门安装施工工艺标准 7．5．1总则7．5．1．1适用范围本分项适用于特种门窗中全玻门的施工工艺。7．5．2施工准备7．5．2．1技术准备熟悉全玻门的安装工艺流程和施工图纸的内容，检查预埋件的安装是否齐全、准确，依据施工技术交底和安全交底作好施工的各项准备。7．5．2．2材料要求玻璃：主要是指12mm以上厚度的玻璃，根据设计要求选好玻璃，并安放在安装位置附近。不锈钢或其他有色金属型材的门框、限位槽及板，都应加工好，准备安装。辅助材料：如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等根据设计要求准备。7．5．2．3主要机具（表7．5．2．3）主要机具一览表表7.5.2.3序号名称数量规格说明1电钻2牧田64102气砂轮机lS-40B3水准仪14玻璃吸盘2SDQ-775钳子26水平尺17线坠27．5．2．4作业条件（1）墙、地面的饰面已施工完毕，现场已清理干净，并经验收合格。（2）门框的不锈钢或其他饰面已经完成。门框顶部用来安装固定玻璃板的限位槽已预留好。（3）活动玻璃门扇安装前应先将地面上的地弹簧和门扇顶面横梁上的定位销安装固定完毕，两者必须同一装轴线，安装时应吊垂线检查，做到准确无误，地弹簧转轴与定位销为同一中心线。7．5．3技术要点 （1）门框横梁上的固定玻璃的限位槽应宽窄一致，纵向顺直。一般限位槽宽度大于玻璃厚度2～4mm，槽深10～20mm，以便安装玻璃板时顺利插入，在玻璃两边注入密封胶，把固定玻璃安装牢固。（2）在木底托上钉固定玻璃板的木条板时，应在距玻璃4mm的地方，以便饰面板能包住木板条的内侧，便于注入密封胶，确保外观大方，内在牢固。（3）活动门扇没有门扇框，门扇的开闭是由地弹簧和门框上的定位销实现的，地弹簧和定位销是与门扇的上下横档铰接。因此地弹簧与定位销和门扇横档一定要铰接好，并确保地弹簧转轴与定位销中心线在同一条垂线上，以便玻璃门扇开关自如。（4）玻璃门倒角时，应采取裁割玻璃时在加工厂内磨角与打孔。7．5．4施工工艺裁割玻璃→固定底托→安装玻璃板→注胶封口（2）活动玻璃门扇安装划线→确定门窗高度→固定门窗上下横档→门窗固定→安装拉手7．5．4．2操作工艺（1）固定部分安装（图7．5．4．2）图7．5．4．2玻璃门框柱与玻璃板安装的构造关系1）裁割玻璃：厚玻璃的安装尺寸，应从安装位置的底部、中部和顶部进行测量，选择最小尺寸为玻璃板宽度的切割尺寸。如果在上、中、下测得的尺寸一致，其玻璃宽度的裁割应比实测尺寸小3～5mm。玻璃板的高度方向裁割，应小于实测尺寸的3～5mm。玻璃板裁割后，应将其四周作倒角处理，倒角宽度为2mm，如若在现场自行倒角，应手握细砂轮块作缓慢细磨操作，防止崩边崩角。2）固定底托：不锈钢（或铜）饰面的木底托，可用木楔加钉的方法固定于地面，然后再用万能胶将不锈钢饰面板粘卡在木方上。如果是采用铝合金方管，可用铝角将其固定在框柱上，或用木螺钉固定于地面埋入的木楔上。3）安装玻璃板：用玻璃吸盘将玻璃板吸紧，然后进行玻璃就位。先把玻璃板上边插入门框地部的限位槽内，然后将其下边安放于木底托上的不锈钢包面对口缝内。在底托上固定玻璃板的方法为：在底托木方上钉木条板，距玻璃板面4mm左右；然后在木板条上涂刷万能胶，将饰面不锈钢板片粘卡在木房上。 4）注胶封口：玻璃门固定部分的玻璃板就位以后，即在顶部限位槽处和底部的底托固定处，以及玻璃板与框柱的对缝处等各缝隙处，均注胶密封。首先将玻璃胶开封后装入打胶枪内，即用胶枪的后压杆端头板顶住玻璃胶罐的底部；然后一只手托住胶枪身，另一只手握着注胶压柄不断松压循环地操作压柄，将玻璃胶注于需要封口的缝隙端。由需要注胶的缝隙端头开始；顺缝隙匀速移动，使玻璃胶在缝隙处形成一条均匀的直线。最后用塑料片刮去多余的玻璃胶，用刀片擦净胶迹。门上固定部分的玻璃板需要对接时，其对接缝应有3～5mm的宽度，玻璃板边都要进行倒角处理。当玻璃块留缝定位并安装稳固后，即将玻璃胶注入其对接的缝隙，用塑料片在玻璃板对缝的两面把胶刮平，用刀片擦净胶料残迹。（2）活动玻璃门扇安装全玻璃活动门扇的结构没有门扇框，门扇的启闭由地弹簧实现，地弹簧与门扇的上下金属横档进行铰接。1）划线在玻璃门扇的上下金属横档内划线，按线固定转动销的销孔板和地弹簧的转动轴连接板。具体操作可参照地弹簧产品安装说明。2）确定门扇高度玻璃门扇的高度尺寸，在裁割玻璃板时应注意包括插入上下横档的安装部分。一般情况下，玻璃高度尺寸应小于测量尺寸5mm加左右，以便于安装时进行定位调节。把上、下横档（多采用镜面不锈钢成型材料）分别装在厚玻璃门扇上下两端，并进行门扇高度的测量。如果门扇高度不足，即其上下边距门横框及地面的缝隙超过规定值，可在上下横档内加垫胶合板条进行调节。如果门扇高度超过安装尺寸，只能由专业玻璃工将门扇多余部分裁去。3）固定上下横档门扇高度确定后，即可固定上下横档，在玻璃板与金属横档内的两侧空隙处，由两边同时插入小木条，轻敲稳实，然后在小木条、门扇玻璃及横档之间形成的缝隙中注入玻璃胶。4）门扇固定进行门扇定位安装。先将门框横梁上的定位销本身的调节螺钉调出横梁平面1～2mm，再将玻璃门扇竖起来，把门扇下横档内的转动销连接件的孔位对准地弹簧的转动销轴，并转动门扇将孔位套人销轴上。然后把门扇转动90°使之与门框横梁成直角，把门扇上横档中的转动连接件的孔对准门框横梁上的定位销，将定位销插入孔内15mm左右（调动定位销上的调节螺钉）。5）安装拉手全玻璃门扇上的拉手孔洞，一般是事先订购时就加工好的，拉手连接部分插入孔洞时不能很紧，应有松动。安装前在拉手插入玻璃的部分涂少许玻璃胶；如若插入过松，可在插入部分裹上软质胶带。拉手组装时，其根部与玻璃贴紧后再拧紧固定螺钉。7．5．5质量标准7．5．5．1主控项目（1）特种门的质量和各项性能应符合设计要求。（2）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。 （3）特种门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。（4）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。7．5．5．2一般项目（1）特种门的表面装饰应符合设计要求。（2）特种门的表面应洁净，无划痕、碰伤。7．5．6成品保护（1）玻璃门安装时，应轻拿轻放，严禁相互碰撞。避免手、钳子等工具碰坏玻璃门。（2）安装好的玻璃门应避免硬物碰撞，避免硬物擦划，保清洁不污染。（3）玻璃门的材料进场后，应在室内竖直靠墙排放，并靠稳当。（4）安装好的玻璃门或其拉手上，严禁悬挂重物。7．5．7安全环保措施（1）进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或光脚进入现场。（2）安装玻璃门用的梯子应牢固可靠，不应缺档，梯子放置不宜过陡，其与地面夹角以60°～70°为宜。严禁两人同时站在一个梯子上作业。在高凳上作业的人要站在中间，不能站在端头，防止跌落。（3）材料要堆放平稳、工具要随手放人工具袋内。上下传递工具物件时，严禁抛掷。（4）要经常检查机电器具有无漏电现象，一经发现立即修理，决不能勉强使用。（5）搬运及裁切玻璃、安装玻璃门时，应注意防止割破手指或身体其他部位。7．5．8质量记录对于特种门应检查生产许可证、产品合格证书和性能检测报告、进场验收记录和隐蔽工程验收记录。7．6卷帘门安装施工工艺标准7．6．1总则7．6．1．1适用范围本分项施工工艺标准包括卷帘门的安装施工标准。7．6．2施工准备 7．6．2．1技术准备熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。7．6．2．2材料要求（1）符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组成。（2）卷帘门按其驱动方式的不同可分为手动启闭卷帘门和申动启闭卷帘门两类。（3）按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。（4）按其导轨的规格不同，又可分为8型、14型、16型卷帘门等类型。（5）不论何种卷帘门均系由工厂制作成成品，运到现场安装。7．6．2．3主要机具（表7．6．2.3）此外，还有粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。序号名称数量规格说明1切割机12电焊机1BX-2003手电钻2牧田64104冲击电钻25专用夹具36刮刀27．6．2．4作业条件（1）必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。（2）结构表面的找平层必须完成，达到强度、平整度符合要求。（3）门口预埋件、支架埋件位置正确。7．6.3施工工艺7.6.3.1工艺流程洞口处理→弹线→固定卷筒传动装置→空载试车→装帘板→安装导轨→试车→清理7．6．3．2操作工艺 普通卷帘门的安装方式与防火卷帘门相同，但防火卷帘门的安装要求高于普通卷帘门。因为防火卷帘门一般采用冷扎带钢制成，必须配备温感、烟感报警系统、配备加密水喷淋系统保护后共同作用，一旦发生火情，通过自动报警系统将信号反馈给消防中心，由消防中心发出指令将卷帘门自控下降，定点延时关闭，（距地1.5～1.8m）水喷淋动作，喷水降温保护卷帘，使人员能及时疏散。（1）洞口处理：复核洞口与产品尺寸是否相符。防火卷帘门的洞口尺寸，可根据3M0模制选定。一般洞口宽度不宜大于5m，洞口高度也不宜大于5m。并复核预埋件位置及数量。各部件尺寸见表7．6．3．2。防火卷帘门各部件尺寸表7.6.3.2洞口宽洞口高最大外形宽顶高H最大外形厚abcdWH′AB<5000<5000W＋305H＋80630140220140200（2）弹线：测量洞口标高，弹出两导轨垂线及卷筒中心线。（3）固定卷筒、传动装置：将垫板电焊在预埋铁板上，用螺丝固定卷筒的左右支架，安装卷筒。卷筒安装后应转动灵活。安装减速器和传动系统。安装电气控制系统。（4）空载试车：通电后检验电机、减速器工作情况是否正常，卷筒转动方向是否正确。（5）装帘板：将帘板拼装起来，然后安装在卷筒上。（6）安装导轨：按图纸规定位置，将两侧及上方导轨焊牢于墙体预埋件上，并焊成一体，各导轨应在同一垂直平面上。安装水幕喷淋系统，并与总控制系统联结。（7）试车：先手动试运行，再用电动机启闭数次，调整至无卡住、阻滞及异常噪音等现象为止，启闭的速度符合要求。全部调试完毕，安装防护罩。（8）清理：粉刷或镶砌导轨墙体装饰面层，清理现场。7．6．4质量标准7．6．4．1主控项目（1）特种门的质量和各项性能应符合设计要求。（2）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。（3）特种门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。（4）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。7．6．4．2一般项目（1）特种门的表面装饰应符合设计要求。（2）特种门的表面应洁净，无划痕、碰伤。 7．6．5质量记录（1）对于特种门应检查生产许可证、产品合格证书和性能检测报告、进场验收记录和隐蔽工程验收记录。7．7自动门安装施工工艺标准7．7．1总则7．7．1．1适用范围本分项工程施工工艺标准适用于自动门（电子感应自动门）。主要以常见的ZM-E2微波中分式感应门为例。7．7．2施工准备7．7．2．1技术准备一般自动门都由专业安装的队伍安装，施工方应对预埋件和预埋线路进行检查确认，依据施工技术交底和安全交底进行准备。7．7．2．2材料要求自动门一般分为三种：（1）微波自动门：自控探测装置通过微波捕捉物体的移动，传感器固定于门上方正中，在门前形成半圆形探测区域。（2）踏板式自动门：踏板按照几种标准尺寸安装在地面或隐藏在地板下，当地板接受压力后，控制门的动力装置接受传感器的信号使门开启，踏板的传感能力不受湿度影响。（3）光电感应自动门：该系统的安装分为内嵌式和表面安装，光电管不受外来光线影响，最大安装距离为6100mm。现在一般使用微波中分式感应门，型号为ZM-E2。见表7．7．2．2。ZM-E2型自动门主要技术指标表7.7.2.2项目指标项目指标电源AC220V／50Hz感应灵敏度现场调节至用户需要功耗150W报警延时时间10-15S门速调节范围0-350MM／S使用环境温度—20～＋40℃微波感应范围门前1．5～4．0m断电时手推力<10N 7．7．2．3主要机具（7.7.2.3）主要机具一览表表7.7.2.3序号名称数量规格说明1切割机12电焊机1BX-2003手电钻2牧田61404冲击电钻2DH225专用夹具36刮刀27水准仪17．7．2．4作业条件（1）在施工地坪时在地坪的下轨道位置预埋50～75mm方木条一根。（2）在机箱位置处预留预埋铁板和电气线到位。（3）在检查门的尺寸，规格与门洞的尺寸是否相符。7．7．3施工工艺地面导轨安装→安装横梁→将机箱固定在横梁→安装门扇→调试7．7．3．2操作工艺（1）地面轨道安装铝合金自动门租全玻璃自动门地面上装有导向性下轨道。异形钢管自动门无下轨道。自动门安装时，撬出预埋方木条便可埋设下轨道，下轨道长度为开启门宽的2倍。埋轨道时注意与地坪的面层材料的标高保持一致，见图7．7．3．2-1。 图7.7.3.2－1自动门下导轨埋设示意图（2）安装横梁将18号槽钢放置在已预埋铁的门柱处，校平、吊直，注意与下面轨道的位置关系，然后电焊牢固。自动门上部机箱层主梁是安装中的重要环节。由于机箱内装有机械及电控装置，因此对支撑横梁的土建支撑结构有一定的强度及稳定性要求。常用的有两种支承接点，见图7．7．3．2-2。图7.7.3.2－2机箱横梁之承节点（a）：1－机箱层横梁（18号槽钢）；2－门扇高度；（b）：1－门扇高度＋90cm；2－门扇高度；3－19号槽钢（3）固定机箱将厂方生产的机箱仔细固定在横梁上。（4）安装门扇 安装门扇，使门扇滑动平稳、润滑。（5）调试接通电源，调整微波传感器和控制箱，使其达到最佳工作状态。一旦调整正常后，不得任意变动各种旋转位置，以免出现故障。7．7．4质量标准7．7．4，1主控项目（1）特种门的质量和各项性能应符合设计要求。（2）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。（3）带有机械装置、自动装置或智能化装置的特种门，其机械装置、自动装置或智能化装置的功能应符合设计要求和有关标准的规定。（4）特种门的安装必须牢固。预埋件的数量、位置；埋设方式、与框的连接方式必须符合设计要求。（5）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。7．7．4．2一般项目（1）特种门的表面装饰应符合设计要求。（2）特种门的表面应洁净，无划痕、碰伤。（3）推拉自动门安装的留缝限质、允许偏差和检验方法应符合表7．7．4．2-1的规定。推拉自动门安装的留缝限质、允许偏差和检验方法表7.7.4.2－1项次项目留缝限值允许偏差检验方法（mm）（mm）1门槽口宽度、高度≤1500mm－1.5用钢尺检查>1500mm－22门槽口对角线长度差≤2000mm－2用钢尺检查>2000mm－2.53门框的正、侧面垂直度－1用1m垂直检测尺检查4门构件装配间隙－0.3用塞尺检查5门梁导轨水平度－1用1m水平尺和塞尺检查6下导轨与门梁导轨平行度－1.5用钢尺检查7门扇与侧框间留缝1．2～1.8－用塞尺检查8门扇对口缝1．2～1.8－用塞尺检查 （4）推拉自动门的感应时间限制和检验方法应符合表7．7．4．2-2的规定。推拉自动门的感应时间限制和检验方法表7.7.4.2－2项次项目感应时间限值检验方法1开门响应时间≤0．5用秒表检查2堵门保护延时16～20用秒表检查3门扇全开启后保持时间13～17用秒表检查7．7．5成品保护（1）安装完毕的门洞口不能再做施工运料通道。如必须使用时，应采取防护措施。（2）应采取措施，防止焊接作业时电焊火花损坏周围的玻璃等材料。7．7．6质量记录对于特种门应检查生产许可证、产品合格证书和性能检测报告、进场验收记录和隐蔽工程验收记录。7．8防火、防盗门安装施工工艺标准7．8．1总则7．8．1．1适用范围本分项工艺包括防火门、防盗门的安装工艺。7．8．1．2编制参考标准与规范（1）中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》（2）门窗安装工程施工操作规程（YSJ408—89）7．8．2施工准备7．8．2．1技术准备熟悉防火门、防盗门的施工图纸，了解安装要点，依据施工技术交底和安全交底作好施工准备。7．8．2．2材料要求防火门、防盗门的规格、型号应符合设计要求，经消防部门鉴定和批准的，五金配件配套齐全，并具有生产许可证、产品合格证和性能检测报告。 防腐材料、填缝材料、密封材料、水泥、砂、连接板等应符合设计要求和有关标准的规定。防火门、防盗门码放前，要将存放处清理平整，垫好支撑物。如果门有编号，要根据编号码放好；码放时面板叠放高度不得超过1.2m；门框重叠平放高度不得超过1．5m;要有防晒、防风及防雨措施。7．8．2．3主要机具设备（表7．8．2．3）7．8．2．4作业条件（1）主体结构经有关质量部门验收合格。工种之间已办好交接手续。主要机具一览表表7.8.2.3序号名称数量规格说明1电钻2牧田64102电焊机1BX-2003水准仪14电锤2SDQ-775活扳手26钳子27水平尺18线坠2（2）检查门窗洞口尺寸及标高、开启方向是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。7．8．3施工工艺7.8.3.1工艺流程划线→立门框→安装门扇附件7.8.3.1操作工艺（1）划线按设计要求尺寸、标高和方向，划出门框框位置线。（2）立门框先拆掉门框下部的固定板，凡框内高度比门山的高度大于30mm者，洞口两侧地面须设留凹槽。门框一般埋入±0.00标高以下20mm，须保证框口上下尺寸相同，充许误差，<1.5mm，对角线充许误差<2mm。 将门框用木楔临时固定在洞口，经校正合格后，固定木楔，门框铁脚与预埋铁板焊牢。然后在框两上角墙上开洞，向框内灌注M10水泥素浆，待其凝固后方可装配门扇，冬季施工应注意防寒，水泥素浆浇注后的养护期为21d。见图7．8．3．2-1～2。图7．8．3．2-1钢、木质防火门结构安装图图Ⅱ图7．8．2．2-2高度安装方式（3）安装门扇附件门框周边缝隙，用1︰2的水泥砂浆或强度不低于10MPa的细石混凝土嵌缝牢固，应保证与墙体结成整体；经养护凝固后，再粉刷洞口及墙体。 粉刷完毕后，安装门扇、五金配件及有关防火、防盗装置。门扇关闭后，门缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。7．8．4质量标准7．8．4．1主控项目（1）特种门的质量和各项性能应符合设计要求。（2）特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。（3）特种门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。（4）特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。7．8．4．2一般项目（1）特种门的表面装饰应符合设计要求。（2）特种门的表面应洁净，无划痕、碰伤。7．8．5成品保护（1）防火、防盗门装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥沙浆、灰水、喷涂材料等污染损坏铝合金门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。（2）应采取措施，防止焊接作业时电焊火花损坏周围材料。7．8．6质量记录对于特种门应检查生产许可证、产品合格证书和性能检测报告、进场验收记录和隐蔽工程验收记录。7．9门窗玻璃安装施工工艺标准7．9．1总则7．9．1．1适用范围本工艺标准适用于装饰装修中平板、吸热、反射、中空、夹层、夹丝、磨砂、钢化、压花玻璃等玻璃安装工程。7．9．1．2编制参考标准及规范 （1）中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》（2）中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》（3）中华人民共和国国家标准GB50325－2001《民用建筑工程室内环境污染控制规范》（4）中华人民共和国国家标准GB50222－95《建筑内部装修设计防火规范》7．9．2施工准备7．9．2．1技术准备对于加工后进场的半成品玻璃，提前核实来料的尺寸留量，长宽各应剿、1个裁口宽的四分之一（一般每块的玻璃的上下余量度3mm，宽窄余量4mm），边缘不得有斜曲或缺角等隋况，并应有针对性的选择几樘进行试行安装，如有问题，应做再加工处理或更换。7．9．2．2材料要求（1）品种规格规格常见玻璃产品的厚度有3mm、5mm、6mm、8mm、10mm、12mm等，根据设计要求选用及定做。小板：1372mm×2200mm、1650mm×2200mm、1524mm×2200mm、1500mm×2000mm中板：1829mm×2134mm、1829mm×2440mm、1370mm×2440mm、1650mm×2440mm大板：2438mm×2134mm、3048mm×2134mm、3300mm×2440mm、3050mm×2440mm．（2）质量要求1）浮法玻璃外观质量（表7．9．2．2—1）建筑浮法玻璃外观质量表7.9.2.2－1缺陷种质量要求类气泡长度及个数允许范围长度，L长度，L长度，L长度，LL>5．0mm0．5nm≤L≤1．5mm1．5mm≤L≤3．0mm3．0≤L≤5．0mm5．5×S，个1．1×S，个0．44×S，个0，个夹杂物长度及个数允许范围长度，L长度，L长度，L长度，LL>3．0mm0．5mm≤L≤1．0mm1．0mm≤L《2．0mm2．0mm≤L≤3．0mm 5．5×S，个5．5×S,个5．5×S，个5．5×S，个点状缺长度大于1．5mm的气泡和长度大于1．0mm的夹杂物：气泡与气泡、类杂物陷密集与夹杂物或气泡与夹杂物的间距应大于300mm度线道按标准规定的方法检验、肉眼不应看见划伤长度和宽度允许范围及条数宽0.5mm，长60mm，3×S，条光学变入射角：2mm40°；3mm45°；4mm以上45°形表面裂按标准规定的方法检验，肉眼不应看见纹断面缺爆边、凹凸、缺角等不应超过玻璃板的厚度陷注：S为以平方米单位的玻璃板面积，保留小数点后两位。气泡、夹杂物的个数及划伤条数允许范围各系数与S相乘所得的数值，应按GB/T8170修约至整数。2）钢化玻璃外观质量（表7．9．2．2—2）钢化玻璃外观质量表7.9.2.2－2缺陷名称说明允许缺陷数优等品合格品爆边每片玻璃每米边上允许有长度不超不允许1个过10mm，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分子一的爆边划伤宽度在0．1mm以下的轻微划伤，长≤50mm长≤100mm每平方米面积内允许存在条数44宽度大于0．1mm的划伤，每平方宽0．1～0．5mm宽0．1～lmm米面积内允许存在条数长≤100mm长≤50mm14缺角玻璃的四角缺馅以等分角线计算，不允许有1个长度在5mm范围之内夹钳印夹钳印中心与玻璃边缘的距离玻璃厚度宽≤9．5mm时，≤13mm玻璃厚度宽>9．5mm时，≤19mm 结石、裂纹、缺均不允许存在角波筋优等品不得低于GBll614一等品的规定（光学变形）气合格品不得低于GB4871二等品的规定泡3）夹丝玻璃的外观质量要求（表7．9．2．2—3）夹丝玻璃的外观质量要求表7.9.2.2－3项目说明优等品一等品合格品气泡直径3～6mm的圆气泡每平5数量不限，但不允许密集方米面积内允许个数每平方米面积内允许长泡个长6～8mm长6～10mm长6～10mm，10数长6～20mm，4210花纹变形花纹变形程度不允许有明显的花纹变形不规定异物破坏性的不允许直径0．5mm一2．Omm非3510破坏性的，每平方米面积内允许个数裂纹目测不能看出不影响使用磨伤轻微不影响使用金属丝金属丝夹人玻璃体内状态应夹人玻璃体内，不得露出表面脱焊不允许距边部30mm距边部l00mm内不限内不限断线不允许接头不允许目测看不见4）夹层外观质量要求（表7．9．2。2—4—5）夹层外观质量要求表7.9.2.2－4缺陷名称优等品合格品胶合层气泡不允许存在直径在300mm圆内允许长度为1-2mm的胶合板气泡2个 胶合层杂层直径在500mm圆内允许长2mm以直径500mm圆内允许长3mm以下下的胶合层杂质2个的胶合层杂质4个裂痕不允许存在爆边每平方米玻璃允许有长度不超过20mm，自玻璃边部向玻璃表面延伸深度不超过4mm，自板面向玻璃厚度延伸深度不超过厚度一半的爆边4个6个叠边磨伤脱胶不得影响使用，可由供需双方商定夹层玻璃可使用符合GB4871一等品的普通玻璃平板玻璃、GB11614一等品的浮法玻璃、磨光玻璃板、夹丝抛光玻璃板、平面钢化玻璃板、吸热浮法及磨光玻璃板。但是Ⅲ类夹层玻璃不使用夹丝玻璃板及钢化玻璃板。压花玻璃外观质量表7.9.2.2－5缺陷种类说明优等品一等品合格品线道因设备造成板面上的横向线道不允许纵向线道允许条数50mm边部50mm边部312热圈局部高温造成板面凸起不允许皱纹板面纵横分布不规则波纹状缺长2．5mm不允许斑纹不允许斑点1．6mm<直径<2．5mm每平不允许48方米允许数划伤0．1mm<~宽度≤0．3mm每长度≤50mm长度≤l00mm不限平方米允许数44 宽度>0．3mm不允许宽度<0．4mm宽度<0．8mm每平方米允许数长度≤lOOmm长度2000±2．0构件对边尺寸≤2000≤2．0>2000≤3．0构件对角尺寸≤2000≤2．0>2000≤3．5（B）各相邻构件装配间隙及同一平面高低偏差应符合表10．1．6．6的要求。相邻构件装配间隙及同一平面高低允许偏差（mm）表10．1．6．6项目允许偏差装配间隙≤0．4同一平面高低差≤0．44）铝型材装配应牢固，各连接间隙要进行可靠的密封处理。连接采用的自攻螺丝应采用不锈钢制造。螺丝不宜尖部突出框槽内，以防局部挤压玻璃而使玻璃破裂。 （2）钢构件加工1）钢构件加工及表面防锈处理应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205—2001）的有关规定。2）钢构件焊接、螺栓连接应符合国家现行标准《钢结构设计规范》（GBJ17—88）①及《建筑钢结构焊接规程》（JGJ81—2002）的有关规定。10．1．6．2玻璃的加工（1）一般要求钢化、半钢化玻璃不允许在现场切割，而应按设计尺寸在工厂进行。钢化、半钢化的热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。（2）玻璃切割后，切断面边缘不应有明显的缺陷，玻璃均应进行边缘处理（倒棱、倒角、磨边），以防止应力集中而发生破裂。（3）玻璃开孔为防止玻璃碎裂，在玻璃上钻孔时，其尺寸应符合下列要求。1）圆孔直径不小于板厚，不小于5mm；孔边至板边距离不小于圆孔直径，也不小于30mm。2）方孔孔宽不小于25mm；孑L边至板边距离不小于孔宽和板厚之和；角部倒圆半径不小于2.5mm。（4）边缘切口边缘加工切口，其尺寸应符合下列要求：1）角部切口边长不大于玻璃短边长度的四分之一；角部倒圆半径不小于2.5mm。2）边缘切口深度不大于板短边长度的八分之一；切口宽度不大于2倍切口深度，切口边到板边距离不小于10倍板厚；角部倒圆半径不小于2.5mm。（5）边缘处理经过切割的玻璃边缘会留下无数细小的伤痕和微裂缝，如不处理，会因为外力和温度变化而开裂，使玻璃破坏。因此切割后的玻璃要进行粗磨、细磨和精磨等不同程度的边缘处理。（6）圆弧形玻璃圆弧形玻璃由平面玻璃经热加工弯曲而成，圆弧玻璃尺寸受下列条件限制：玻璃尺寸：W×H≤2600mm×5500mm≤5500mm×2600mmW—弧长；H—玻璃宽度。弯曲半径：R≥400mm矢高：D≤1000mm圆心角：Q≤120°加工成圆弧玻璃后，两边线对基准平面偏差应在下列范围内： 玻璃厚度t不大于6mm时；不大于3mm。玻璃厚度t大于6mm时，不大于t／2。（7）玻璃槽口与玻璃或保温板的配合尺寸应符合下列要求：1）单层玻璃与槽口的配合尺寸应符合表10．1．6．7的要求。单层玻璃与槽口的配合尺寸（mm）表10.1.6.7玻璃厚度dbC5～6≥3．5≥15≥58～10≥4．5≥16≥512以上≥5．5≥18≥52）中空玻璃与槽口的配合尺寸应符合表10．1．6．8的要求。中空玻璃与槽口的配合尺寸(mm)表10.1.6.8中空玻璃abc下边上边侧边6+da+6≥5≥17≥7≥5≥58+da+8以上≥6≥18≥7≥5≥5注：da为空气层厚度，可取9mm或12mm。全玻璃幕墙的加工组装应符合下列要求：玻璃边缘应进行处理，其加工精度应符合设计要求；高度超过下列表规定的玻璃应悬挂在主体结构上。下端支撑全玻璃幕墙最大高度表10.1.6.9厚度t（mm）│10，121519最大高度H（mm）45610．1．6．3注胶（隐框、半隐框）1）应设置专门的注胶间，要求清洁、无尘、无火种、通风良好，并备置必要的设备，使室内温度应控制在15～27℃之间（中性双组分结构硅酮密封胶施工温度宜控制在15～27℃之间，中性单组分结构硅酮密封胶施工温度可控制在5～48℃之间）相对湿度控制在35％～75％之间。注胶操作者和须接受专门的注胶培训，并经实际操作考核合格，方可持证上岗操作。严禁使用过期的结构硅酮密封胶；未做相容性试验者，严禁使用，且全部检验参数合格的结构硅酮密封胶方可使用。如图10．1．6．3—1～2所示。 图10.1.6.3－1硅酮结构密封胶的使用2）相容性试验和粘结力试验都事先进行。3）严格按标准、规范、设计图纸及工艺规程的要求，采用清洁剂、清洁用布、保护带等辅助材料。（2）注胶处基材的清洁1）清洁是保证隐框幕墙玻璃与铝型材粘结力的关键工序，也是隐框玻璃幕墙安全性、可靠性的主要技术指标之一；所有与注胶处有关的施工表面都必须清洗，保持清洁、无灰、无污、无油、干燥。2）注胶处基材的清洁，对于非油性污染物，通常采用异丙醇溶剂（50％异丙醇：水二1：1）；对于污染物，通常采用二甲苯溶剂。清洁布应采用干净、柔软、不脱毛的白色或原色棉布。清洁时，必须将清洁剂倒在清洁布上，不得将布蘸人盛放清洁剂的容器中，以免造成整个溶剂的污染。3）清洁时，采用“两次擦”工艺进行清洁。即用带溶剂的布顺一方向擦拭后，用另一块干净的布在溶剂挥发前擦去未挥发的溶剂、松散物、尘埃、油渍和其他赃物，第二块布脏后应立即更换。4）清洁后，已清洁的部分决不允许再与手或其他污染源接触，否则要重新清洁，特别是在搬运、移动和粘贴双面胶条时一定注意。同时，清洁后的基材要求必须在15—30min内进行注胶，否则要进行第二次清洁。（3）双面胶条的粘贴1）双面胶条的粘贴环境应保持清洁、无灰、无污，粘贴前应核对双面胶条的规格、厚度，双面胶条厚度一般要比注胶胶缝厚度大于lmm，这是因为玻璃放上后，双面胶条要被压缩10％。 2）按设计图纸确认铝框尺寸形状后，按图纸要求在铝框上正确位置粘贴双面胶条，粘贴时，铝框的位置最好用专用的夹具固定。3）粘贴双面胶条时，应使胶条保持直线，用力按下胶条紧贴铝框，但手不可触及铝型材的粘胶面，在放上玻璃之前，不要撕掉胶条的隔离纸，以防止胶条的另一粘胶面被污染。4）按设计图纸确认铝框的尺寸形状与玻璃的尺寸无误后，将玻璃放到胶条上一次成功定位，不得来回移动玻璃，否则玻璃上的不干胶沾在玻璃上，将难以保证注胶后结构硅酮密封胶粘结牢固性，如果万一不干胶粘到已清洁的玻璃面上，应重新清洁。5）玻璃与铝框的定位误差应小于±1.0mm，安装玻璃时，注意玻璃镀膜面的位置是否按设计要求正确放置。6）玻璃固定好后，及时将玻璃铝框组件移至注胶间，并对其形状尺寸进行最后校正，摆放时应保证玻璃面的平整，不得有玻璃弯曲现象。（4）混胶与检验1）常用硅酮结构密封胶有单组分和双组分两种类型。单组分在出厂时已配制完毕，灌装在塑料筒内，可直接使用，但由于从出厂到使用中间环节多，有效期相对较短，局限性较大，一般最常用的是双组分，双组分由基剂和固化剂组成，分装在铁桶中，使用时再混合。2）双组分结构胶在玻璃幕墙制作工厂注胶间进行混胶，固化剂和基剂的比例必须按有关规定，并注意是体积比还是质量比。3）双组分硅酮密封胶应采用专用的双组分打胶机进行混胶，混胶时，应先按打胶机的说明清洗打胶机，调整好注胶嘴，然后按规定的混合比装上双组分密封胶进行充分地混合。4）为控制好密封胶的混合情况，在每次混胶过程中应留出蝴蝶试样和胶杯拉断试样，及时检查密封胶的混合情况，并做好当班记录。5）蝴蝶试验是混合好的胶挤在一张白纸上，胶堆直径约20mm，厚约15mm，将纸折叠，折叠线通过胶堆中心，然后挤压胶堆至3～4m厚，摊开白纸，可见堆成8字形蝴蝶状。如果打开白纸后发现有白色斑点、白色条纹，则说明结构胶还没有充分混合，不能注胶，一直到颜色均匀、充分混合才能注胶，在混胶全过程中都要将蝴蝶试样编号记录。6）胶杯试样是用来检查双组分密封胶基剂与固化剂的混合比的。在一小杯中装入3／4深度混合后的胶，插入一根小棒或一根小压舌板，每5min抽一次棒，记录每一次抽棒时间，一直到胶被扯断为止，此时间为扯断时间；正常的扯断时间为20～45min，混胶中应调整基剂和固化剂的比例，使扯断时间在上述范围内。（5）注胶1）注胶前应认真检查、核对密封胶是否过期，所用密封胶牌号是否与设计图纸相符，玻璃、铝框是否与设计图纸一致，铝框、玻璃、双面粘胶条等是否通过相容性试验，注胶施工环境是否符合规定。2）隐框玻璃幕墙的结构胶必须用机械注胶，注胶要按顺序进行，以排走注胶空隙内的空气；注胶枪枪嘴应插入适当深度，使密封胶连续、均匀、饱满地注入到注胶空隙内，不允许出现气泡；在接合处应调整压力保证该处有足够的密封胶。3）在注胶过程中要注意密封胶的颜色变化，以判断密封胶的混合比的变化，一旦密封胶的混合比发生变化，应立即停机检修，并应将变化部位的胶体割去，补上合格的密封胶。 4）注胶后要用刮刀压平、刮去多余的密封胶，并修整其外露表面，使表面平整、光滑，缝内无气泡，压平和修整的工作必须在所允许的施工时间内进行，一般在10～20min以内。5）对注胶和刮胶过程中可能导致铝框、玻璃污染的部位，应贴纸基粘胶带进行保护；刮胶完后应立即将纸基粘胶带除去。6）对于需要补填密封胶的部位，应清洁干净并在允许的时间内及时填补，填补后仍要刮平、修整。7）进行注胶时应及时做好注胶记录，记录应包括如下内容：注胶日期结构胶的型号、大小桶的批号、桶号双面胶带的规格清洗剂规格、产地、领用时间注胶班组负责人、注胶人、清洗人姓名工程名称、组件图号、规格、数量（6）静置与养护1）注完胶的玻璃组件应及时静置，静置养护场地要求：温度为10～30℃，相对湿度为65％～75％、无油污、无大量灰尘，否则会影响其固化效果。2）双组分结构胶静置3～5d后，单组分结构胶静置7d后才能运输，所以要准备足够面积的静置场地。3）玻璃组件的静置可采用架子或地面叠放，当大批量制作时以叠放为多，叠放时应符合下列要求：玻璃面积≤2m2每垛堆放不得超过8块；玻璃面积≥2m2每垛堆放不得超过6块。如为中空玻璃则数量减半，特殊情况需另行处理。4）叠放时每块之间需均匀放置四个等边立方体垫块，垫块可采用泡沫塑料或其他弹性材料，其尺寸偏差不得大于0.5mm以免使玻璃不平而压碎。5）未完全固化的玻璃组件不能搬运，以免粘结力下降；完全固化后，玻璃组件可装箱运至安装现场，但还需要在安装现场放置10d左右，使总的养护期达到14～21d，达到结构密封胶的粘结强度后方可安装上墙。6）注胶后的成品玻璃组件应抽样作切胶检验，以进行检验粘接牢固性的剥离试验和判断固化程度的切开试验；切胶检验应在养护4d后至耐候密封胶打胶前进行，抽样方法如下：100樘以内抽两件；超过100樘加抽1件，每组胶抽查不得少于3件。7）按以上抽样方法抽检，如剥离试验和切开试验有一件不合格，则加倍抽检，如仍有一件不合格，则此批产品视为不合格，不得出厂安装使用。8）注胶后的成品玻璃组件可采用剥离试验结构密封胶的粘结牢固性。试验时先将玻璃和双面胶条从铝框上拆除，拆除时最好使玻璃和铝框上各粘拉一段密封胶，检验时分别用刀在密封胶中间导切开50mm，再用手拉住胶条的切口向后撕扯，如果沿胶体中撕开则为合格，反之，如果在玻璃或铝材表面剥离，而胶体未破坏则说明结构密封胶粘结力不足或玻璃、铝材镀膜层不合格，成品玻璃组件不合格。 9）切开试验可与剥离试验同时进行，切开密封胶的同时注意观察切口胶体表面，表面如果闪闪发光，非常平滑，说明胶未固化，反之，表面平整，颜色发暗，则说明已完全固化，可以搬运安装施工。10．1．7施工工艺10．1．7．1玻璃幕墙工艺流程（见图10.1.7.1）玻璃幕墙安装工艺流程图 调整埋件复检基础尺寸放线检查放线精度安装连线铁件质量检查安装龙骨质量检查安装防火材料质量检查安装玻璃块质量检查密封清扫全面综合检查竣工交付10．1．7．2操作工艺 （1）安装施工准备1）编制材料、制品、机具的详细进场计划；2）落实各项需用计划3）编制施工进度计划；4）做好技术交底工作；5）搬运、吊装构件时不得碰撞、损坏和污染构件；6）构建储存时应按照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施；7）构建安装前应检查制造合格证，不合格的构件不得安装。（2）预埋件安装1）按照土建进度，从下向上逐层安装预埋件；2）按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位3）检查定位无误后，按图纸要求埋设铁件；4）安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，防止出现歪、斜、倾等。5）检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件的位置与设计位置偏差不应大于20mm。（3）施工测量放线1）复查由土建方移交的基准线。2）放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；在放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定基准线。3）以标准线为基准，按照图纸将分格线放在墙上并做好标记。4）分格线放完后应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。5）最后，用φ0.5～1.0mm的钢丝在单幅幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔，20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根。6）注意事项：放线时，应结合土建的结构偏差，将偏差分解，应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；应严格按照图纸放线；控制重点为：基准线。（4）隐框、半隐框及明框玻璃幕墙安装工艺1）过渡件的焊接：（A）经检查，埋件安装合格后，可进行过渡件的焊接施工： （B）焊接时，过渡件的位置一定要与墨线对准；（C）应先将同水平位置两侧的过渡件点焊，并进行检查；（D）再将中间的各个过渡件点焊上，检查合格后，进行满焊或段焊；（E）控制重点：水平位置及垂直度；（F）焊接作业注意事项：①焊接作业顺序（见图10．1．7．2）焊接作业顺序清理、确认焊接位置焊接除掉焊渣检查焊接质量防锈处理②用规定的焊接设备、材料，操作人员必须持焊工证上岗；③焊接现场的安全、防火工作；④严格按照设计要求进行焊接，要求焊缝均匀，无假焊、虚焊、夹渣；⑤防锈处理要及时，彻底。2）玻璃幕墙铝龙骨安装：（A）将加工完成的立柱按编号分层次搬运到各部位，临时堆放。堆放时应用木块垫好，防止碰伤表面；（B）将立柱从上至下或从下至上逐层上墙，安装就位；（C）根据水平钢丝，将每根立柱的水平标高位置调整好，稍紧连接件螺栓；（D）再调整进出、左右位置，检查是否符合设计分格尺寸及进出位置，如有偏差应及时调整，不能让偏差集中在某一个点上。经检查合格后，拧紧螺帽；（E）当调整完毕，整体检查合格后，将连接铁件与过渡件、螺帽与垫片间均采用段焊、点焊焊接，及时消除焊渣，做好防锈处理； （F）安装横龙骨时水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，连接不能有松动，横梁和立柱之间垫片或间隙符合设计要求；（G）注意事项：①立柱与连接铁件之间要垫胶垫；②因立柱料比较重，应轻拿轻放，防止碰撞、划伤；③挂料时，应将螺帽拧紧，以防脱落而掉下去；④调整完以后，要将避雷铜导线接好。3）防火材料安装：（A）龙骨安装完毕，可进行防火材料的安装；（B）安装时应按图纸要求，先将防火镀锌钢板固定（用螺丝或射钉），要求牢固可靠，并注意板的接口；（C）然后铺防火棉，安装时注意防火棉的厚度和均匀度，保证与龙骨料接口处的饱满，且不能挤压，以免影响面材；（D）最后进行顶部封口处理即安装封口板；（E）安装过程中要注意对玻璃、铝板、铝材等成品的保护，以及内装饰的保护。4）玻璃安装（A）安装前应将铁件或钢架、立柱、避雷、保温、防锈全部检查一遍，合格后再将相应规格的面材搬人就位，然后自上而下进行安装；（B）安装过程中用拉线控制相邻玻璃面的平整度和板缝的水平、垂直度，用木板模块控制缝的宽度；（C）安装时，应先就位，临时固定，然后拉线调整；（D）安装过程中，如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材上。（5）点支承式玻璃幕墙的安装1）钢结构的安装（A）安装前，应根据甲方提供的基础验收资料复核各项数据，并标注在检测资料上。预埋件、支座面和地脚螺栓的位置、标高的尺寸偏差应符合相关的技术规定及验收规范，钢柱脚下的支撑预埋件应符合设计要求，需填垫钢板时，每叠不得多于三块。（B）钢结构的复核定位应使用轴线控制控制点和测量的标高基准点，保证幕墙主要竖向构件及主要横向构件的尺寸允许偏差符合有关规范及行业标准。（C）构件安装时，对容易变形的构件应作强度和稳定性验算，必要时采取加固措施，安装后，构件应具有足够的强度和刚度。（D）确定几何位置的主要构件，如柱、桁架等应吊装在设计位置上，在松开吊挂设备后应做初步校正，构件的连接接头必须经过检查合格后，，方可紧固和焊接。（E）对焊缝要进行打磨，消除棱角和夹角，达到光滑过渡。钢结构表面应根据设计要求喷涂防锈、防火漆，或加以其他表面处理。 （F）对于拉杆及拉索结构体系，应保证支撑杆位置的准确，一般允许偏差在±lmm，紧固拉杆（索）或调整尺寸偏差时，宜采用先左后右，由上至下的顺序，逐步固定支撑杆位置，以单元控制的方法调整校核，消除尺寸偏差，避免误差积累。（G）支承钢爪安装：支承钢爪安装时，要保证安装位置公差在±1mm内，支承钢爪在玻璃重量作用下，支承钢系统会有位移，可用以下两种方法进行调整。①如果位移量较小，可以通过驳接件自行适应，则要考虑支撑杆有—个适当的位移能力；②如果位移量大，可在结构上加上等同于玻璃重量的预加载荷，待钢结构位移后再逐渐安装玻璃。无论在安装时，还是在偶然事故时，都要防止在玻璃重量下，支承钢爪安装点发生过大位移，所以支承钢爪必须能通过高抗张力螺栓、销钉、楔销固定。支承钢爪的支承点宜设置球铰，支承点的连接方式不应阻碍面板的弯曲变形。2）拉索及支撑杆的安装（A）拉索和支撑杆的安装过程中要掌握好施工顺序，安装必须按“先上后下，先竖后横”的原则进行安装。①竖向拉索的安装：根据图纸给定的拉索长度尺寸加1～3mm从顶部结构开始挂索呈自由状态，待全部竖向拉索安装结束后进行调整，调整顺序也是先上后下，按尺寸控制单元逐层将灾撑杆调整到位。②横向拉索的安装：待竖向拉索安装调整到位后连接横向拉索，横向拉索在安装前应先按图纸给定的长度尺寸加长1～3mm呈自由状态，先上后下空话子单元逐层安装，待全部安装结束后调整到位。（B）支撑杆的定位、调整：在支撑杆的安装过程中必须对杆件的安装定位几何尺寸进行校核，前后索长度尺寸严格按图纸尺寸调整，保证支撑连接杆与玻璃平面的垂直度。调整以按单元控制点为基准对每一个支撑杆的中心位置进行核准。确保每个支撑杆的前端与玻璃平面保持一致，整个平面度的误差应控制在≤5mm／3M。在支撑杆调整时要采用“定位头”来保证支撑杆与玻璃的距离和中心定位的准确。（C）拉索的预应力设定与检测：用于固定支撑杆的横向和竖向拉索在安装和调整过程中必须提前设置合理的内应力值，才能保证在玻璃安装后受自重荷载的作用下结构变形在允许的范围内。①竖向拉索内预拉值的设定主要考虑以下几个方面：一是玻璃与支承系统的自重；二是拉索螺纹和钢索转向的摩擦阻力；三是连接拉索、锁头、销头所允许承受拉力的范围；四是支承结构所允许承受的拉力范围。②横向拉索预拉力值的设定主要考虑以下几个方面：一是校准竖向索偏拉所需的力；二是校准竖向桁架偏差所需的力；三是螺纹的摩擦力和钢索转向的摩擦力；四是拉索、锁头、耳板所允许承受的拉力；五是支承结构所允许承受的力。③索的内力设置是采用扭力扳手通过螺纹产生力，用扭矩来控制拉杆内应力的大小。④在安装调整拉索结束后用扭力扳手进行扭力设定和检测，通过对照扭力表的读数来校核扭矩值。（D）配重检测：由于幕墙玻璃的自重荷载和所受力的其他荷载都是通过支撑杆传递到支承结构上的，为确保结构安装后在玻璃安装时拉杆系统的变形在允许范围内，必须对支撑杆上进行配重检测。①配重检测应按单元设置，配重的重量为玻璃在支撑杆上所产生的重力荷载乘系数1～1．2，配重后结构的变形应小于2mm。 ②配重检测的记录。配重物的施加应逐级进行，每加一级要对支撑杆的变形量进行一次检测，一直到全部配重物施加在支撑杆上测量出其变形情况，并在配重物卸载后测量变形复位情况并详细记录。3）玻璃的安装（A）安装前应检查校对钢结构的垂直度、标高、横梁的高度和水平度等是否符合设计要求，特别要注意安装孔位的复查。（B）安装前必须用钢刷局部清洁钢槽表面及槽底泥土、灰尘等杂物，点支承玻璃底部U型槽应装入氯丁橡胶垫块，对应于玻璃支承面宽度边缘左右1／4处各放置垫块。（C）安装前，应清洁玻璃及吸盘上的灰尘，根据玻璃重量及吸盘规格确定吸盘个数。（D）安装前，应检查支承钢爪的安装位置是否准确，确保无误后，方可安装玻璃。（E）现场安装玻璃时，应先将支承头与玻璃在安装平台上装配好，然后再与支承钢爪进行安装。为确保支承处的气密性和水密性，必须使用扭矩扳手。应根据支承系统的具体规格尺寸来确定扭矩大小，按标准安装玻璃时，应始终将玻璃悬挂在上部的两个支承头上。（F）现场组装后，应调整上下左右的位置，保证玻璃水平偏差在允许范围内。（G）玻璃全部调整好后，应进行整体里面平整度的检查，确认无误后，才能进行打胶密封。（6）吊挂式大玻璃幕墙的安装1）安装固定主支承器：根据设计要求和图纸位置用螺栓连接或焊接的方式将主支承器固定在预埋件上。检查各螺丝钉的位置及焊接口，涂刷防锈油漆。2）安装玻璃底槽：（A）安装固定角码；（B）临时固定钢槽，根据水平和标高控制线调整好钢槽的水平高低精度；（C）检查合格后进行焊接固定。3）安装玻璃吊夹：根据设计要求和图纸位置用螺栓将玻璃吊夹与预埋件或上部钢架连接。检查吊夹与玻璃底槽的中心位置是否对应，吊夹是否调整合格后方能进行玻璃安装。4）安装面玻璃：将相应规格的面玻璃搬人就位，调整玻璃的水平及垂直位置，定位校准后夹紧固定，并检查接触铜块与玻璃的摩擦粘牢度。5）安装肋玻璃：将相应规格的肋玻璃搬人就位，同样对其水平及垂直位置进行调整，并校准与面玻璃之间的间距，定位校准后夹紧固定。6）检查所有吊夹的紧固度、垂直度、粘牢度是否达到要求，否则进行调整。7）检查所有连接器的松紧度是否达到要求，否则进行调整。（7）密封1）密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；2）贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直； 3）注胶：注胶应均匀、密实、饱满，同时注意施胶方法，避免浪费；4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；5）清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面或铝板面；及时清理粘在施工表面上的胶痕。（8）清扫（A）清扫时先用浸泡过中性溶剂（5％水溶液）的湿纱布将污物等擦去，然后再用于纱布擦干净；（B）清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去；（C）禁止使用金属清扫工具，更不得使用粘有砂子、金属屑的工具；（D）禁止使用酸性或碱性洗剂（9）竣工交付：1）先自检，然后上报甲方竣工资料；2）在甲方组织下，验收、竣工交付；3）办理相关竣工手续。以上工序完成后，此工序进入保修期，在保修期内，如有质量问题，则要满足用户要求，及时进行维修处理。10．1．7．3玻璃幕墙安装施工注意事项（1）玻璃幕墙分格轴线的测量应与主体结构的测量配合，其误差应及时调整，不得积累。（2）对高层建筑的测量应在风力不大于4级情况下进行，每天应定时对玻璃幕墙的垂直及立柱位置进行校核。（3）应先将立柱与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定，立柱安装标高偏差不应大于3mm。轴线前后偏差不应大于2mm，左右偏差不应大于3mm。（4）相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。（5）可将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置加以连接，并应安装牢固，其接缝应严密。也可采用端部留出lmm孔隙，注入密封胶。（6）相邻两根横梁水平标高偏差不应大于lmm。同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于5mm；当一幅幕墙宽度大于或等于35m时，不应大于7mm。（7）同一层横梁安装应由下向上进行。当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。（8）有热工要求的幕墙，保温部分从内向外安装，当采用内衬板时，四周应套装弹性橡胶密封条，内衬板与构件接缝应严密；内衬板就位后，应进行密封处理。（9）固定防火保温材料应锚钉牢固，防火保温层应平整，拼接处不应留缝隙。（10）冷凝水排出管及附件应与水平构件预留孔连接严密，与内衬板出水孔连接处应设橡胶密封条。 （11）其他通气留槽孔及雨水排出口等应按设计施工，不得遗漏。（12）玻璃幕墙立柱安装就位、调整后应及时紧固。玻璃幕墙安装的临时螺栓等在构成件安装就位、调整、紧固后应及时拆除。（13）现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品。（14）除不锈钢外，不同金属的接触面应采用垫片作隔离处理。（15）玻璃安装前应将表面尘土和污物擦拭干净。热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外。（16）玻璃与构件不准直接接触，玻璃四周与构件凹槽底应保持一定空隙，每块玻璃下部应设不少于二块弹性定位垫块；垫块的宽与槽口宽度相同，长度不应小于lOOmm；玻璃两边嵌入量及空隙应符合设计要求。（17）玻璃四周橡胶条应按规定型号选用，镶嵌应平整，橡胶条长度成预定的设计角度，并用粘结剂粘牢固后嵌入槽内。（18）玻璃幕墙四周与主体之间的间隙，应采用防火的保温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。（19）幕墙的竖向和横向板材安装的允许偏差应符合表10.1.7.3－1的规定。幕墙安装允许偏差表10.1.7.3－1项目允许偏差（mm）检查方法竖缝及墙面垂直度幕墙高度（H）（m）≤10激光经纬仪或经纬仪H≤3060≤H>30≤1590≤H>60≤20H>90≤25幕墙平面度≤2．52m靠尺、钢板尺竖缝直线度≤2．52m靠尺、钢板尺横缝直线度≤2．52m靠尺、钢板尺缝宽度（与设计值比较）±2卡尺两相邻面板之间接缝高低差≤1．0深度尺（20）单元幕墙安装允许偏差应除应符合本标准表10．1．7．3—1的规定外，尚应符合表10．1．7．3—2规定。（21）铝合金装饰压板应符合设计要求，表面应平整，色彩应一致，不得有肉眼可见的变形、波纹和凹凸不平，接缝应均匀严密。（22）玻璃幕墙的施工过程中应分层进行防水渗漏性能检查。单元幕墙安装允许偏差表10.1.7.3－2 项目允许偏差检查方法同层单元组件标高宽度小于或等于35m≤3．0激光经纬仪或经纬仪相邻两组件面板表面高低差≤1．0深度尺两组件对插件接缝搭接长度（与设计值比）±1．0卡尺两组件对插件距槽底距离（与设计值比）±1．0卡尺施工宽度不应小于施工厚度的两倍；较深的密封槽口底部应采用聚乙烯发泡材料填塞。（24）耐候硅酮密封胶在接缝内应形成相对两面粘结。（25）玻璃幕墙安装施工应对下列项目进行隐蔽验收：1）构件与主体结构的连接节点的安装。2）幕墙四周、幕墙内表面与主体结构之间间隙节点的安装。3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装。4）幕墙防雷接地节点的安装。5）防火材料和隔烟层的安装。6）其他带有隐蔽性质的项目。10．1．8质量标准10．1．8．1材料检验（1）一般规定1）材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不少于5件。2）玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。（2）铝合金型材玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。1）主控项目（A）型材壁厚的检验，应采用分辨率为0．5mm的游标卡尺或分辨率为0．1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，取最小值，用于横梁、立柱等主要受力杆件的截面受力部位壁厚实测值应符合设计要求。（B）检验膜厚，应采用分辨率为0.5／μ的膜厚检测仪检测。每个杆件在装饰面不同部位的测点不少于5个，同一测点应测量5次，取平均值，修约整数。铝合金型材膜厚的检验指标，应符合下列规定：①阳极氧化膜最小平均膜厚不应小于15μ，最小膜厚不应小于12μ。②粉末静电喷涂层厚度平均值不应小于邱弘，其局部厚度不应大于120弘，且不应小于40μ。③电泳涂漆复合膜局部膜厚不应小于21μ。 ④氟碳喷涂层平均厚度不应小于30μ。最小局部厚度不应小于25μ。（C）硬度的检验，应采用韦氏硬度计测量型材表面硬度，测量前，型材表面的涂层应清洁干净，测点不应少于3个，并应以至少3点的测值取平均值，修约0.5个单位值。2）一般项目型材表面质量的检验，应在自然散射光条件下目测检查，并应符合下列规定：①型材表面应清洁，色泽应均匀。②型材表面不应有皱纹、裂‘纹、起皮、腐蚀斑点、气泡、划伤、擦伤、电灼伤、流痕、发粘以及膜（涂）层脱落、毛刺等缺陷存在。3）质量保证资料（A）型材产品合格证、年限质量保证书；（B）型材的力学性能检验报告。（3）钢材玻璃幕墙工程所使用的钢材，应现场进行厚度、长度、膜厚和表面质量的检验。1）主控项目（A）钢材厚度的检验，应采用分辨率为0.5mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个并取最小值。（B）钢材长度检验，应采用分度值为Imm的钢卷尺两侧测量，结果应符合设计要求。（C）保护膜厚的检验，应采用分辨率为0.5μ的膜厚检测仪检测，每个杆件在同部位的测点不应少于5个，同一测点测量5次，取平均值，当采用热浸镀锌处理时，其膜厚应大于45／μ，采用静电喷涂时，其膜厚应大于40μ。2）一般项目钢材表面质量的检验，应在自然散射光条件下，目测检查，钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。3）质量保证资料（A）钢材的产品合格证（月）钢材的力学性能检验报告（4）玻璃玻璃幕墙工程使用的玻璃，应进行厚度、边长、外观质量和边缘处理情况的检验。1）主控项目（A）检验玻璃厚度应采用：①玻璃安（组）装前，可采用分辨率为0.02mm的游标卡尺测量被检验玻璃每边的中点，测量取平均值。②对已安装的玻璃，可采用分辨率为0.1mm的玻璃测厚仪在被检验玻璃上取4点进行检测，取平均值（表10．1．8．1—1）。 玻璃厚度允许偏差（mm）表10.1.8.1－1玻璃厚度允许偏差单片玻璃中空玻璃夹层玻璃5±0．2a>17时，±0．1α>17厚度偏差不大于玻璃原片允许和中间—22时，±1．5层允许偏差之和。中间层总厚度小于62mm时，允许偏差，±0；中间及总厚a>22时，±2．08±0．3度大于或等于2mm时，允许偏差±0．2mm1012±0．415±0．619±1．0（B）玻璃边长的检验，应在玻璃安装或组装前，用分度值为1mm的钢卷尺沿玻璃周边测量，取最大值（表10．1．8．1—2、10．1．8．1—3、10．1．8．1—4）。单片玻璃边长允许偏差（mm）表10.1.8.1－2单片玻璃允许偏差长度L≤100010002000~2500+1．5，－3．01000～2000+1．0，－2．5夹层玻璃边长允许偏差（mm）表10．1．8．1－4总厚度D允许偏差L≤120012002．5mm斑纹不允许存在斑点每平方米允许8处1．6mm2m≤32相邻两横向构件s≤2m≤1．5用钢卷尺测量间距差s>2m≤23相邻两横向构件端步标高差≤1用水平仪、钢直尺测量4幕墙横向构件高b≤2m≤5用水平仪器测量度差b>2m≤7竖向主要构件安装质量的检验表10.1.8.3－2项目允许偏差（mm）检验方法 1构件整体h≤30m≤10用经纬仪测量垂直度30m90m≤252竖向构件直线度≤2．5用2m靠尺，塞尺测量3相邻两竖向构件标高偏差≤3用水平仪和钢直尺测量4同层构件标高偏差≤5用水平仪和钢直尺测量，以构件顶端为测量面进行测量5相邻两竖向构件间距偏差≤2用钢卷尺在够顶部测量6构件外表相邻三构≤10％用3m靠尺测量面平面度件平面度b≤20m≤5用钢直尺和尼龙线测量b≤40m≤7b≤60m≤7b>60m≤9注意：h－幕墙高度；b－幕墙宽度。（C）幕墙分格框对角线偏差检验，应符合表10．1．8．3—3。幕墙分格框对角线偏差检验表10.1.8.3－3项目允许偏差检验方法分格框Ld≤2m≤3用对角尺或钢卷尺测量对角线Ld>2m≤3．5（D）隐框玻璃幕墙组件的安装质量检验。①检验方法：a）在隐框玻璃与框架连接处采用2m靠尺测量平面度。b）用分度值为0．05mm的深度尺测量接缝高低差。c）用分度值为1mm的钢直尺测量托板的厚度。②检验指标应符合下列规定：a）玻璃板块组件必须安装牢固，固定点距离应符合设计要求且不大于300mm，不得采用自攻螺钉固定玻璃板块。b）结构胶的剥离试验应符合要求。 c）玻璃板块安装后，幕墙平面度允许偏差不应大于2.5mm，相邻两玻璃之间的连接缝高低差不应低于1mm。d）玻璃板块下部设置支玻璃的托板，厚度不应小于2mm。（E）隐框玻璃拼缝的质量检验，应符合表10．1．8．3—4要求。隐框玻璃拼缝的质量检验表10.1.8.3－4项目检验指标检验方法1拼缝外观横平竖直，缝宽均匀观察检查2密封胶施工质量符合规范要求，填缝密实，均匀、检查质量保证资料，光滑、无气泡观察检查3拼缝整体垂直度h≤30mm时≤10mm用经纬仪或激光气钻仪测量30m>h≤60m时≤15mm60m>h≤60m时≤20mmh>90m≤25mm4拼缝直线度≤2．5mm用2m靠尺测量5缝宽度差（与设计比）≤2mm用卡尺测量6相邻面板接缝高低差≤1mm用深度尺测量注：h一幕墙高度。（F）幕墙开启部位安装质量的检验①检验方法a）与设计图纸核对时，观察检查。b）用分度值为1mm的钢直尺测量。②检验指标应符合下列规定：．a）开启窗、外开门应符合固定牢固，附件齐全，安装位置正确，窗、门框固定螺栓的间距应符合设计要求，并不大于300mm，与端部距离不应大于180mm，开启窗开启角度不宜大于30°，开启距离不宜大于300mm，外开门应安装限位器或闭门器。b）窗、门框开启灵活，端正美观，开启方向、角度应符合设计的要求；窗、门关闭应严密，间隙均匀，关闭后四周密封条均处于压缩状态，密封条接头应完好、整齐。c）窗、门框的所有型材拼缝和螺钉孔宜注密封胶，外表整齐美观，除不锈钢材料外，所有附件和固定件应作防腐处理。d）窗扇与框搭接宽度不应大于lmm。（G）玻璃幕墙于周边密封质量的检验。①检验方法a）核对设计图纸，观察检查。 b）用分度值为lmm的钢直尺测量。c）进行淋水试验。②检验指标应符合下列规定：a）玻璃幕墙四周与主体结构之间的缝隙，应采用防火保温材料严密填塞，水泥砂浆不得与铝型材直接接触，不得采用干硬性材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不渗漏，密封胶不得污染周围相邻表面。b）幕墙转角，上下、侧边、封口及周边墙体的连接构造应牢固并满足密封防水要求，外表整齐美观。c）幕墙玻璃与室内装饰物之间的间隙不宜少于18mm。3）一般项目（A）玻璃幕墙外观质量检验①检验方法a）在较好自然光下，距幕墙600rnm处观察表面质量。b）对热反射玻璃膜面，在光线明亮处，以手指按住玻璃面，通过实影、虚影判断膜面朝向。c）观察检查玻璃颜色。d）观察检查密封胶的外观质量。②检验指标应符合下列规定：a）玻璃品种、规格与色彩应符合设计要求，整幅幕墙玻璃颜色基本均匀，无明显色差，玻璃不应有发霉和镀膜脱落现象。b）钢化玻璃不得有伤痕。c）热反射玻璃面无明显擦伤，铝合金型材及玻璃表面不应有铝屑、毛刺、油斑、脱膜及其他污染，型材的色彩应符合设计要求，见表10．1．8．3-5、10．1．8．3-6。每平方米玻璃表面质量要求表10.1.8.3－6项目质量要求0．1～0．3mm宽划痕a30≤1590≤H>60≤20H>90≤25幕墙平面度≤2．52m靠尺、钢板尺竖缝直线度≤2．52m靠尺、钢板尺横缝直线度≤2．52m靠尺、钢板尺缝宽度（与设计值比较）±2卡尺两相邻面板之间接缝高低差≤1．0深度尺（18）单元幕墙安装允许偏差除应符合表10．2．7．3—1的规定外，尚应符合表10．2．7．3-2规定。单元幕墙安装允许偏差（mm）表10.2.7.3－2项目允许偏差检查方法同层单元组件标高宽度小于或等于35m≤3．0激光经纬仪或经纬仪相邻两组件面板表面高低差≤1．0深度尺两组件对插件接缝搭接长度（与设计值比）±1．0卡尺两组件对插件距槽底距离（与设计值比）±1．0卡尺（19）幕墙四周与主体之间的间隙，应采用防火的保温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。（20）幕墙的施工过程中应分层进行防水渗漏性能检查。（21）幕墙安装过程中应进行接缝部位的雨水渗漏检验。（22）填充硅酮耐候密封胶时，金属板缝的宽度、厚度应根据硅酮耐候胶的技术参数，经计算后确定。较深的密封槽口底部应采用聚乙烯发泡材料填塞。（23）耐候硅酮密封胶在接缝内应形成相对两面粘结。（24）幕墙安装施工应对下列项目进行隐蔽验收：1）构件与主体结构的连接节点的安装。2）幕墙四周、幕墙内表面与主体结构之间间隙节点的安装。 3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装。4）幕墙防雷接地节点的安装。5）其他带有隐蔽性质的项目10．2．8质量标准10．2．8．1现场材料检验（1）一般规定1）材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不少于5件。2）金属幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。（2）铝合金型材金属幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。1）主控项目（A）型材壁厚的检验，应采用分辨率为0．5mm的游标卡尺或分辨率为0．1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，取最小值，用于横梁、立柱等主要受力杆件的截面受力部位壁厚实测值不得少于3mm。（B）检验膜厚，应采用分辨率为0.5／μm的膜厚检测仪检测。每个杆件在装饰面不同部位的测点不少于5个，同一测点应测量5次，取平均值，修约整数。铝合金型材膜厚的检验指标，应符合下列规定：①阳极氧化膜最小平均膜厚不应小于15μm，最小膜厚不应小于12μ。②粉末静电喷涂层厚度平均值不应小于60μm，其局部厚度不应大于120μft，且不应小于40μ。③电泳涂漆复合膜局部膜厚不应小于21μm。④氟碳喷涂层平均厚度不应小于30μm。最小局部厚度不应小于25μm。（C）硬度的检验，应采用韦氏硬度计测量型材表面硬度，测量前，型材表面的涂层应清洁干净，测点不应少于3个，并应以至少3点的测值取平均值，修约0．5个单位值。2）一般项目型材表面质量的检验，应在自然散射光条件下目测检查，并应符合下列规定：①型材表面应清洁，色泽应均匀。②型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、划伤、擦伤、电灼伤、流痕、发粘以及膜（涂）层脱落、毛刺等缺陷存在。3）质量保证资料（A）型材产品合格证、年限质量保证书。（B）型材的力学性能检验报告。（3）钢材 金属幕墙工程所使用的钢材，应现场进行厚度、长度、膜厚和表面质量的检验。1）主控项目（A）钢材厚度的检验，应采用分辨率为0．5mm的游标卡尺或分辨率为0．1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个并取最小值。（B）钢材长度检验，应采用分度值为lmm的钢卷尺两侧测量，结果应将符合设计要求。（C）保护膜厚的检验，应采用分辨率为0.5μm的膜厚检测仪检测，每个杆件在同部位的测点不应少于5个，同一测点测量5次，取平均值，当采用热浸镀锌处理时，其膜厚应大于45μm，采用静电喷涂时，其膜厚应大于40μm。2）一般项目钢材表面质量的检验，应在自然散射光条件下，目测检查，钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。3）质量保证资料（A）钢材的产品合格证（B）钢材的力学性能检验报告（4）金属板面材金属幕墙工程使用的金属面板材，应进行壁厚、膜厚、板材尺寸、折弯角度、折边高度和表面质量以及加强肋的检验。1）主控项目（A）板材厚度的检验指标，应符合下列规定：①幕墙采用单层铝板时，纯铝板厚度不应小于2.5mm，高强合金铝板厚度不应小于2.0mm。②幕墙采用铝塑复合板时，其上下两层铝合金板的厚度均应为0．5mm。③幕墙采用蜂窝铝板时，当厚度为l0mm的蜂窝铝板应由lmm厚的正面铝合金板、0．5～0.8mm厚的背面铝合金板及铝蜂窝粘结而成；厚度为lOmm以上的蜂窝铝板，其正背面铝合金板厚度均为lmm。（B）板材膜厚的检验，同铝型材膜厚检验方法。当对铝合金板材（单层铝板、铝塑复合板、蜂窝铝板）表面进行氟碳树脂处理时，涂层厚度应符合下列规定：海边及严重酸雨地区，可采用三道或四道氟碳树脂涂层，其厚度应大于40μm，其他地区可采用两道氟碳树脂涂层，其厚度应大于25μm。（C）板材尺寸检验①板材边长的检验，应在金属板安装或组装前，用分度值为lmm的钢卷尺沿板材周边测量，其允许偏差为≤2000时为±2．0，>2000时为±2.5。②板材对角线的检验。用分度值为lmm钢卷尺沿板材对角测量，其允许偏差为：≤2000，允许偏差为2.5mm，>2000，为3mm。 ③孔中心距的检验，用分度值为lmm钢卷尺或分辨率为0.02mm的游标卡尺检验，其允许偏差不大于±1．5mm。（D）折弯角度和高度检验①折弯角度的检验，用分度值为0．02°的万能角度尺测量折弯角度取最大值，其误差小于2°。②折边高度的检验：用分度值为lmm钢卷尺或分辨率为0.02mm的游标卡尺进行检测，其允许偏差≤1.0。铝塑复合板和蜂窝板折边应采用机械刻槽，槽口底不得触及面板。2）一般项目（A）金属板材的表面质量检查，应采用观察检查和用分度值为lmm钢卷尺检查。质量应符合下列规定：①板材的表面子整度应保证在≤2／1000范围内。②板材的表面氟碳树脂涂层应无起泡、裂纹、剥落现象。（B）加强筋及其附件检验，应采用观察和手试的方法检查，质量应符合：①单层铝板的固定耳子可采用焊接、铆接或在铝板上直接冲压而成，并保证位置准确，调整方便，固定牢固。②已加工完成的铝塑复合板和蜂窝铝板，其折角角缝和外露切口应采用中性硅酮耐候胶密封。③单层铝板加强筋的固定可采用电栓钉，但应保证铝板外表不变形，褪色，且固定牢固。3）质量保证资料（A）铝板的产品合格证。（B）铝板的物理性能、化学成分检验报告。（5）硅酮结构密封胶、硅酮耐候胶及密封材料金属幕墙工程使用的硅酮结构胶、硅酮耐候胶在使用前须到指定检测中心进行相容性测试和粘结拉伸试验。1）主要项目（A）出厂日期、使用有效期的检验，采用观察法检查。（B）硅酮结构胶的内聚性破坏检验。（C）硅酮结构胶的注胶宽度、厚度检验，应采用分度值为lmm的直尺测量，实测结果应符合设计要求，且宽度不得小于7mm，厚度不得小于6mm。（D）硅酮密封胶的注胶宽度、厚度检验：应采用分辨率为0．05mm的游标卡尺测量。（E）应检验硅酮结构胶的固化程度。硅酮结构胶完全固化检验应采用探针检测，注胶面不同部位的测点不少于3个，观察探针边面结构胶的固化程度，也可以采用切割检查的方法，观察胶的固化程度、饱满度和密实度。2）一般项目（A）硅酮胶质的检验，采用目测法，产品应为细腻、均匀膏状或粘稠液体，不应有气泡、结皮和凝胶，颜色与样品无差异。（月）注胶表面的检验，注胶表面应光滑、无裂缝现象，接口初厚度和颜色应一致。 3）质量保证资料（A）结构硅酮胶剥离实验记录。（B）质量保证书和产品合格证。（C）相容性检验报告和粘结拉伸实验报告。（D）进口商品的商检证。（6）五金件及其他配件1）主要项目（A）金属幕墙中与铝合金型材接触的五金件和紧固件应采用不锈钢材或制品，其他钢材应进行热浸镀锌或其他防腐处理。五金件外观的检验，应采用观察检查，也可以采用磁铁测试材质，有吸附力的为非不锈钢制品。（B）转接件、连接件、构造尺寸、壁厚的检验，应采用分度值为1mm的钢直尺测量构造尺寸，用分辨率为0.05的游标卡尺检测壁厚。转接件、连接件的开孔长度不应小于开孔宽度40mm，孔边距离不应小于开孔宽度的1.5倍，壁厚不得有负偏差。2）一般项目（A）转接件、连接件外观检查，采用目测方法，其外观应平整、无裂纹、毛刺、凹坑、变形、等缺陷，当采用碳素钢材时，表面应做热镀锌处理。（B）滑撑、限位器的检验，采用下列方法：①用磁铁检查滑撑、限位器材质。②采用观察检查和手动试验的方法，检验滑撑、限位器的外观质量和活动性能。滑撑、限位器应采用奥代体不锈钢，表面光洁，不应有斑点、砂眼及明显划痕，金属层应色泽均匀，不应有气泡、露底、泛黄、龟裂等缺陷，强度、刚度应符合设计要求。3）质量保证资料（A）钢材产品合格证。（B）连接件产品合格证。（C）镀锌工艺处理质量证书。（D）螺栓、滑撑、限位器等产品合格证。10．1．8．2加工制作质量（1）一般规定1）加工制作构件应按构件的数量的5％进行抽样检查，且每种构件不得少于5件，当有一个构件不符合本标准要求时，应加倍抽检，复检合格后方可出厂。2）金属幕墙所采用的材料、附件应符合标准要求，并应有产品出厂合格证。3）隐框幕墙的结构装配组合件应在车间制作，不得在现场进行。4）不得使用过期的结构硅酮密封胶和耐候硅酮密封胶；5）产品出厂时，应附有检验质量合格证明书、安装图和说明。2，主控项目 1）金属构件的加工精度检验：（A）型材直线度的检验，其检验方法和允许偏差见表10.2.8.2－1。型材直线度允许偏差及测量方法表10.2.8.2－1项目允许偏差测量方法立柱料0.5/1000用分度值为1mm的直尺和塞尺横梁料0.5/1000用分度值为1mm的直尺和塞尺幕墙板块料1/1000用分度值为1mm的直尺和塞尺（B）构件截料的检验，其检验方法和允许偏差见表10．2．8．2—2。构件截料允许偏差及测量方法表10.2.8.2－2项目允许偏差测量方法直角截料长度尺寸L±1．0mm直尺、角度尺端头尺寸α—10′斜角截料长度尺寸L±1．0mm直尺、角度尺端头尺寸α—15′（C）构件孔位精度的检验，其检验方法和允许偏差见表10.2.8.2－3。构件孔位精度允许偏差及测量方法表10．2．8．2-3项目允许偏差测量方法孔位允许偏差±0.5mm直尺、游标卡尺孔距允许偏差±0.5mm直尺、游标卡尺累计偏差±1mm直尺、游标卡尺（D）构件下料长度的检验，其检验方法和允许偏差见表10．2．8．2-4。构件下料长度允许偏差及测量方法表10.2.8.2－4项目也许偏差测量方法横梁长度±0.5mm直尺、钢卷尺立柱长度±1mm直尺、钢卷尺（E）构件槽口尺寸的检验，其检验方法和允许偏差见表10．2．8．2-5。构件槽口尺寸允许偏差及测量方法表10.2.8.2－5项目长度a宽度b中心线位置c测量方法 偏差（mm）－0.0，＋0.5－0.0，＋0.5±0.5直尺、游标卡尺（F）构件豁口尺寸的检验，其检验方法和允许偏差见表10．2．8．2-6。构件豁口尺寸允许偏差及测量方法表10．2．8．2-6项目豁口长度a豁口宽度b中心线位置c测量方法偏差（mm）－0.0，＋0.5－0.0，＋0.5±0.5直尺、游标卡尺（G）构件榫头尺寸的检验，其检验方法和允许偏差见表10．2．8．2-7。构件榫头尺寸允许偏差及测量方法表10.2.8.2－7项目榫长a榫宽b中心线位置c测量方法偏差（mm）＋0.0，－0.5＋0.0，－0.5±0.5直尺、游标卡尺2）构件装配尺寸偏差检验（表10．2．8．2-8）构件装配尺寸允许偏差及测量方法表10.2.8.2－8项目构件长度（mm）允许偏差（mm）检测方法槽口尺寸≤2000±1.5钢卷尺测量＞2000±2.0构件对边尺寸≤2000≤2.0钢卷尺测量＞2000≤3.0构件对角尺寸≤2000≤2.0钢卷尺、对角尺测量＞2000≤3.5装配间隙≤0.5直尺、塞尺测量同一平面度差≤0.5直尺、塞尺测量（3）一般项目1）构件连接及缝隙处理方法检验：（A）采用观察检查方法检验；①构件连接牢固；②各构件连接处的缝隙应进行密封处理；2）外观质量检验：（A）采用观察检查方法检验；（B）质量指标：①表面无油污，端头毛刺不大于0．2mm；②表面擦伤、划伤程度不超过标准要求； （4）质量保证资料1）设计图纸资料；2）自检、互检记录；3）产品合格证。10．2．8．3安装质量检查（1）节点与连接检验。1）一般规定节点的检验抽样，应符合下列规定：（A）每幅幕墙应按各类节点总数的5％抽样检验，且每类节点不应少于3个；锚检应按5‰抽样检验，且每种锚栓不得少于5根。（B）对已完成的幕墙金属框架，应提供隐蔽工程检查验收记录，当隐蔽工程检查记录不完整时，应对该幕墙工程节点拆开检查。2）主控项目（A）预埋件与幕墙连接的检验。①检验方法a）在预埋件与幕墙连接节点处观摩手动检查。b）用分度值为lmm的钢直尺测焊缝尺寸和位置偏差。②检验指标应符合下列规定：a）连接件、绝缘片、紧固件的规格、数量应符合设计要求。b）连接件与立柱应安装牢固，螺栓应有弹簧垫片等防脱落措施。c）连接件的可调节物应用螺栓牢固连接，并有防滑动措施。d）连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整，构造形式与焊缝应符合设计要求。e）预埋件、连接件表面防腐应完整，不破损。（B）锚栓连接的检验①检验方法a）观察检查锚栓埋设的外观质量和埋设数量，用分辨率为0．05mm的声度尺测量锚固深度。b）由专业检测单位对锚栓进行锚固性能拉拔检测。②检验指标应符合下列规定：a）锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计规定。b）锚栓的埋设应牢固、可靠、套管不得外露。（C）幕墙顶部、底部连接的检验①检查方法a）手动和观摩检查。、b）底部采用分度值为lmm的钢直尺测量检查空隙宽度。②检验指标， a）女儿墙压顶坡度正确，罩板安装牢固，不渗漏、无空隙。女儿墙内侧罩板深度不应小于150mm，罩板与女儿墙之间的缝隙应使用密封胶密封。b）镀锌钢材的连接件不得与铝合金立柱直接接触。c）立柱、顶底部横梁幕墙板块与主体结构之间应有伸缩。d）密封胶应平顺严密、粘结牢固。（D）立柱连接的检验①检查方法a）在立柱处观察检查。b）用分辨率为0.05mm的游标卡尺和分度值为lmm的钢直尺测量，芯管长度和空隙。②检验指标应满足：a）芯管材质、规格应符合要求。b）芯管插入上下立柱的长度不得小于200mm。c）上下两立柱间隙不应小于lOmm。d）立柱上端与主体结构固定连接，下端应为可以上下活动的连接。（E）梁、柱连接节点的检验①检查方法a）在梁、柱节点出观察和手动检查。b）采用分度值为lmm的钢直尺和分辨率为0.02mm的塞尺测量，连接件、螺栓的规格和横梁的两端缝隙宽度。②检验指标应符合下列标准：a）连接件、螺栓的规格、品种、数量应符合要求，螺栓有防松脱措施，同一连接处的连接螺栓不应少于2个。b）梁、柱连接应采用螺栓连接，连接必须牢固不松动，当梁柱为铝合金材料时两端连接处应设弹性橡胶垫片。当横梁、立柱为型钢时，梁柱连接可采用一面焊接，一面螺栓固定或两面螺栓固定形式，不可两面焊接。c）与铝合金接触的螺钉与金属配件应为不锈钢或铝制品。3）一般项目（A）金属框架与连接件表面质量的检验。①检验方法：观察、检查隐蔽工程验收记录和施工记录。②检验指标应符合下列规定：a）金属框架和连接件表面油漆完好，划痕、擦伤程度符合要求。b）金属框架和连接件表面无电焊溅落和烟火烤熏的痕迹。c）电焊焊渣清除干净，油漆到位。（B）幕墙内排水构造检验 ①检查方法在设置内排水的部位观察检查。②检验指标a）排水孔、槽应畅通不堵塞，接风严密，设置符合设计要求。b）排水管及附件应与水平构件预留孔连接严密，与内衬板出水连接处应设橡胶密封圈。（C）预埋件、连接件支柱和横梁表面质量检验①检查方法观察、检查隐蔽记录。②检验指标a）型材表面的保护膜未损坏、不得有划伤、擦伤和烟火烤熏等。b）型材表面不得有电焊溅落的痕迹。c）电焊焊渣清除干净。d）焊接部位防腐油漆补刷到位。4）质量保证资料（A）设计图纸资料。（B）隐蔽工程检查验收记录。（C）锚栓检验报告。（2）主要构件与板材安装检验1）一般规定（A）幕墙所用的构件材料，必须经检验合格方可安装。（B）幕墙安装前应对铝塑板的剥离强度进行复检。（C）安装质量检验，应按规定抽样：2①每个检验批每100m2应至少抽查一处，每处不得小于10m。②对于异型或有特殊要求的幕墙工程，应根据幕墙结构和工艺特点，由监理单位和施工单位协商确定。（D）防火防雷措施的抽样：①有均压环的楼层数少于3层时，全数检查，多于3层，抽查不得少于3层，无均压环的楼层不得少于2层，每层须检查3处。②防火构造按防火分区总数抽查5％，并不得少于3处。2）主控项目（A）预埋件安装质量的检验①检验方法a）与设计图纸核对，也可以打开连接部位进行检验。 b）在抽检部位用水平仪和钢直尺测量标高及水平位置。c）用分度值为lmm的钢直尺或钢卷尺测量预埋件的尺寸。②检验指标应符合下列规定a）幕墙预埋件的数量，埋设方法及防腐处理应符合设计要求。b）预埋件的标高偏差不应大于±10mm，预埋件位置与设计位置的偏差不应大于±20mm。（B）竖、横向主要构件安装质量的检验，应符合下表规定：①检验方法a）用水平仪和钢直尺检测安装标高偏差。b）用分度值为lmm的钢卷尺或钢直尺检测相邻立柱的距离偏差。②金属幕墙立柱、横梁安装应符合下列规定：a）立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不大于3mm。b）相邻两立柱安装标高偏差不应大于3mm，同层立柱最大标高偏差不应大于5mm，相邻两立柱的距离偏差不应大于2mm。c）相邻两横梁水平标高偏差不应大于lmm，同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于5mm，当一幅幕墙宽度大于35m时，不应大于7mm。（C）金属幕墙竖向、横向板材的安装质量检查标准和方法，应符合表10．2．8．3-1规定。幕墙竖向、横向板材的安装允许偏差（mm）表10.2.8.3－1项目尺寸范围允许偏差检查方法－±2.0钢卷尺－±1.5靠尺间距小于或等于2000时±1.5钢卷尺间距大于2000时±2.0对角线小于或等于2000时3.0±钢卷尺或伸缩尺对角线大于2000时±3.5－≤2钢板尺或水平尺构件长小于≤2水平尺或水平仪≤3－2.52米靠尺钢板尺（D）金属幕墙的防火、保温检验 ①检验方法a）对照图纸，观察检查，查看隐蔽工程记录。b）用分度值为lmm的钢卷尺或直尺检查防火保温材料的厚度和搁板厚度。②检验指标应符合下列规定：a）防火节点构造必须符合设计要求。b）防火、保温材料的品种、铺设厚度、等级应符合设计和标准要求。c）防火、保温材料应安装牢固，铺设均匀，厚度一致，并严密无缝隙。当需用镀锌钢板搁置防火、保温材料时，镀锌钢板应用射钉固定，并应保证镀锌钢板不得与幕墙面直接接触。四周缝隙应用耐火密封胶密封处理。d）搁板厚度不宜小于1.2mm，防火材料铺设厚度不宜小于70mm。（E）金属幕墙的防雷检验①检验方法a）用接地电阻仪或兆欧表测量检查幕墙整体框架自身连接导电通路和主体结构防雷装置与幕框连接装置的导电指标值。b）观察、手动试验，并用分度值为Imm的钢卷尺、分辨率为0．05mm的游标卡尺测量导电通路连接材料的材质、截面尺寸、连接长度和电焊质量。②防雷检验指标应符合：a）金属框架自身导电回路的连接可采用电焊连接固定，也可以采用螺栓连接固定，但必须保证连接材料与框架接触面紧密可靠，不松动。b）主体防雷装置与框架连接应采用电焊焊接或机械连接，接点应紧密可靠，并注意防腐处理，连接点水平间距水平不大于防雷引下线间距，垂直间距不大于均压环间距。（F）金属幕墙板缝注胶检验①检验方法：a）观察检查板缝注胶的饱满、密实度和表面质量。b）切割检查，并用分辨率为0．05mm的游标卡尺或分值率为1mm的直尺检查胶缝注胶的宽度和厚度。②检验指标要求：a）板缝施胶前，必须采用二甲苯或异苯醇等溶剂清洁表面。b）板缝填充料必须符合设计要求。c）注胶缝表面应饱满、密实、均匀、无气泡，宽度和厚度应符合设计要求。（G）金属幕墙的渗漏检验在幕墙的转角造型、板上窗洞口，结构变形缝等容易渗漏的部位进行雨水渗漏检测，室内观察检查弯漏情况，检测前，应先检查板缝的注胶质量和门窗扇关闭情况。现场雨水渗漏性能检测方法：在幕墙两个层高处，以20m长度作为一个实验段，用20mm直径普通软管装上喷嘴后，水头垂直于墙面，沿接缝前后缓慢移动，每处喷射时间约为5min（水压≥210kPa），检查渗漏现象。3）一般项目 （A）金属幕墙外观质量检验①检验方法a）在较好自然光下，距幕墙600mm处观察表面质量。b）观察检查金属板颜色。c）用分度值为1mm的钢卷尺检查划伤、擦伤长度和面积。d）观察检查密封胶的外观质量。②检验指标应符合表10．2．8．3-2的规定。每平方米金属板的表面质量和检验方法表10.2.8.3－2项次项目质量要求检验方法1明显划伤和长度＞100mm的轻微划伤不允许观察2长度≤100mm的轻微划伤≤8条用钢尺检查23擦伤总面积≤500mm用钢尺检查金属板表面应平整、洁净、色泽一致，表面划伤、擦伤程度应符合要求。（B）板面胶缝外观检查观察检查板面胶缝外表质量。外观检验要求：幕墙面板胶缝应横平竖直，深浅一致、宽窄均匀、光滑顺直。（C）幕墙安装偏差的检验①金属幕墙安装允许偏差和检验方法见表10．2．8．3-3。金属幕墙安装允许偏差和检验方法表10．2．8．3－3序号项目允许偏差mm检验方法1幕墙幕墙高度≤30m10用经纬仪检查垂直度30m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m252幕墙层高≤3m3用水平仪检查水平度层高>3m53幕墙表面平整度2用2m靠尺和塞尺检查4板材立面垂直度3用垂直检测尺检查5板材上沿水平度2用1m水平尺和钢直尺检查6相邻板材板角错位1用钢直尺检查 7阳角方正2用直角检测尺检查8接缝直线度3拉5m线，不足5m连通线，用钢直尺检查9接缝高低差110接缝宽度1用钢直尺和塞尺检查4）质量保证材料（A）金属幕墙设计文件（B）防雷测试记录（C）幕墙组件出厂质量合格证（D）铝塑复合板剥离强度复验报告。（E）施工安装自检记录（F）隐蔽工程验收记录（G）淋水试验记录（H）防火材料合格证及材料耐火检验报告（I）防火节点隐蔽记录10．2．9制品的运输和保管10．2．9．1运输（1）根据工程进度表，应事前同业主、监理、土建协商，就搬人数量、时间、卸货层数、货车台数、起重机使用时间等制定计划。（2）用货车运送制品，且单件装载运输。（3）运送制品时，要用聚乙烯苫布保护制品四角等露出部，用绳子等固定，为防止倒塌，制品应竖置运送。10．2．9．2收货（1）收货时，施工副经理、施工员、材料员等均应在场，依据货单对制品的型号和数量等进行确认，同时确认制品在运送中是否有损伤。（2）与制品同时进场的部件（连接件、螺栓、螺母、螺钉等），也应对型号、数量、有无损伤等进行确认。（3）上述内容中如发生数量不足，缺损等问题时，应尽快与部负责人联系。制品收货确认时，必须有收货人对制品搬人数量的签字认可。10．2．9．3卸货卸货时使用在现场内的卸货机械（塔吊等），由专职司机操作。（1）工厂运来的制品有卡车运抵现场后装入货箱内，然后使塔吊将其直接送至各安装楼层。（2）安装层内的货物存放点应暂设在认可的地点，而且根据工现场的变化，如要求改变存放地点，应迅速移往所指定的地点。 （3）对于运入的产品，应立即开包。2（4）安装层的货物存放地点的面积应不小于300m。10．2．9．4保管（1）产品的保管场所应设在雨水淋不到并且通气良好的地方。（2）保管过程中，不会因其他工序的施工而需移动的场所。（3）应避开搬运材料的通道且安全的场所。（4）应选择距安装现场较近的地方。（5）根据各种材料的规格，分类堆放，并做好相应的产品标识。（6）原则上，组件应竖放，但受场地等限制，亦可平放。另外，尺寸较长的材料以平放为宜。连接件、螺栓等附件则放在仓库保管。（7）材料应定期进行清点和清理，并作好收发记录。（8）根据生产安排和生产任务书编制材料计划，合理控制材料用量，防止多领、超领造成材料浪费。（9）定期检查仓库的防火设施和防潮情况。10．2．10成品保护10．2．10．1成品保护职责（1）班组设值班人员，执行轮班守卫制度，换班时间明确，坚持谁值班谁负责；（2）值班人员职责范围：所有到场的工具和材料，以及安装上墙的成品和半成品；（3）值班人员必须恪尽职守，严格按照项目部的规定进行值勤和巡逻，配合工地保安、门卫防止材料和产品损失；（4）班组下班之前将未安装完的产品集中，并与值班人员进行交接，由值班人员进行清点、核对和看护；（5）制定相关的项目部奖惩制度，如因值班人员责任所造成的产品损坏或丢失，按责任大小、情节轻重进行处理；（6）协调与其他有关施工单位的关系，共同维护成品安全；（7）如其他施工单位在施工过程中损坏已安装完成并移交后的产品，幕墙施工单位可协同业主、监理，合理追究其有关责任；10．2．10．2成品保护措施（1）加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好的铝材应贴好保护膜和标签；（2）加强半成品、成品的保护工作，保持与土建单位的联系，防止已安装好的幕墙受划伤；（3）质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作；（4）建议总包单位在靠近安装好的玻璃幕墙处安装简易的隔离栏杆，避免施工人员对铝制品、玻璃有意或无意的损坏； （5）材料、半成品应按规定堆放，安全可靠，并安排专人保管。10．2．11保养与维修（1）幕墙工程竣工验收后，应制定幕墙的保养、维修计划与制度，定期进行幕墙的保养与维修。（2）幕墙的保养应根据幕墙墙面积灰污染程度，确定清洗幕墙的次数与周期，每年至少应清洗一次。（3）幕墙在正常使用时，使用单位应每隔5年进行一次全面检查。应对板材、密封条、密封胶、硅酮结构密封胶等进行检查。（4）幕墙的检查与维修应按下列规定进行：1）当发现螺栓松动，应及时拧紧，当发现连接件锈蚀，应除锈补漆或更换；2）发现板材松动、破损时，应及时修补与更换；3）发现密封胶或密封条脱落或损坏时，应及时修补与更换；4）发现幕墙构件和连接件损坏，或连接件与主体结构的锚固松动或脱落时，应及时更换或采取措施加固修复；5）应定期检查幕墙排水系统，当发现堵塞时，应及时疏通；6）当五金件有脱落、损坏或功能障碍时，应进行更换和修复；7）当遇到台风、地震、火灾等自然灾害时，灾后应对幕墙进行全面检查，并视损坏程度进行维修加固。（5）对幕墙进行保养与维修中应符合下列安全规定：1）不得在4级以上风力或大雨天气进行幕墙外侧检查、保养与维修作业；2）检查、清洗、保养维修幕墙时，所采用的机具设备必须操作方便、安全可靠；3）在幕墙的保养与维修作业中，凡属高处作业者必须遵!现行行业标准《建筑施工高处作业安全技术规范》（JCJ80—9）的有关规定。10．2．12安全环保措施10．2．12．1安全措施（1）安全防火制度1）安全生产管理体系：；各主管领导、职能部门、工程技；人员、岗位操作人员在劳动生产过程中层层负责，建立安全责任制。安全生产工作在施工单位负责人的领导下，各级领导，各职能部门层层控制，项目经理负责现场管理，并要求每个职工的安全职责是遵章守纪，不违章作业，并能组织他人不违章作业；安全生产责任制坚持“横向到边”、“纵向到底”原则，明确各级领导，各职能部门，所有操作者和管理者的安全责任，使安全工作层层有人负责； 2）基层施工技术员安全生产责任：认真执行上级有关安全技术、劳动卫生工作的各项规定，对自己负责的施工区域职工的安全、健康负责；在生产的计划、布置、检查、总结、评比中必须同时把安全工作贯穿到每个具体环节中去，保证在安全条件下进行生产；组织职工学习安全操作规程，并抽考、检查执行情况。对严格遵守安全规章制度，避免事故者，提出奖励意见，对违章蛮干、造成事故者，提出惩罚意见；领导本施工区域的班组开展每周的安全日活动，经常对职工进行安全生产教育、推广安全生产经验；发生工伤事故后，应立即上报，负责查明原因，提出重发的防范措施；监督检查职工正确使用个人劳保用品。3）安全生产教育制度：新工人人场前应接受三级教育，即对新人场的工人，必须接受公司、项目经理部、施工队和班组三级的安全教育；对与特殊工种应进行专门教育；经常性举行安全生产活动教育，如安全活动日、事故现场会、分析会、安全技术4）安全生产检查制度：检查工地项目部安全规章制度、特殊工种岗位合格证、施工组织设计和安全技术措施、安全交底、安全活动记录等安全生产资料；检查安全帽、安全带等是否坚持正确使用；检查各种施工机械性能是否良好、安全装置是否齐全有效；检查施工用电的线路、闸箱、接零接地、漏电保护装置是否符合有关规定；检查各种材料、物品是否妥善堆放和保管；明火管理是否符合有关规定，防火工具和设施是否齐全；检查各交叉施工和工种间配合施工，是否存在安全问题。5）防火制度：严肃执行《中华人民共和国消防条例》和公安部门关于建筑工地防火的基本措施，加强消防工作领导，现场设消防值班人员，对进场员工进行消防知识教育；各种易燃易爆材料的堆放和保管应与明火区有一定的防火间距；严禁用场内通道堆放材料；配备消防器材，并有专人管理并定期检查；安全用电，严格按照有关规定安装和使用电气设备；（2）现场管理1）作业人员进场前，必须学习现场的安全规定，遵守业主、监理、总包等各单位制定的规章制度，进行安全技术交底；广泛宣传、教育作业人员牢固树立“安全第一”的思想，提高安全意识；2）必须随时携带和使用安全帽和安全带，防止机具、材料的坠落；3）作业时要穿整洁合体并适合作业特点的工作服，不得裸身作业，要穿适合作业特点的工作鞋，不得穿凉鞋和拖鞋；4）凡要带人楼内的机械事先必须接受安全检查，合格后方可使用。另外携带电动工具时，必须在作业前先作自我检查，在进入场地时将检查记录交甲方；5）每天作业前后检查所用工具；6）作业前清理作业场地，下班后整理场地，不要将材料工具乱放，在作业中断或结束时当天清扫垃圾并投放到指定地点；7）不得随意拆除脚手架等临时作业设施，不得已必须拆除脚手架或搭板时，需得到安全人员的允许，作业结束务必复原上述装置；8）在电焊作业时，必须设置接火斗，配置看火人员；各种防火工具必须齐全并随时可用，定期检查维修和更换；9）制定安全奖惩制度并严格执行；10）本工程项目设一名专职安全员，各班组一名兼安全员，加强现场监督检查，由施工员和质检员配合进行现场安全管理。（3）应急措施 安全生产和防火制度应本着以防范为主的原则，对可能引起事故发生的因素进行控制和排除，避免事故的发生。如有工伤事故发生应采取以下措施：1）如有工伤事故发生应立即向安全部门、公司、甲方及有关部门进行报告；2）抢救伤员；3）保护好事故现场；4）排除险情，防止事故扩大；组织人员、设置警戒，维护好出事周围的正常秩序。现场发生火警火灾时应采取以下措施：①要立即组织义务消防人员和职工进行扑救；②立即向消防部门报警，并向消防部门提供火情、电器、易燃易爆物等情况和消火栓位置，以便组织有效灭火；③救火方法要得当；④电气设备起火：尽快切断电源，用二氧化碳灭火器灭火，不要向电气设备上泼水救火；⑤电石库起火：应用黄沙、干粉灭火；⑥化学材料起火：要根据起火物质的性质选择灭火方法，并且要注意防止中毒；⑦灭火以后要保护好火灾现场，设专人巡视，以防死灰复燃，并查找火灾原因。10．2．12．2文明措施（1）文明施工制度1）建立文明施工责任制，划分区域，明确各自分担责任，及时清除杂物，保持施工现场整洁；2）现场中的各种临时设施、包括办公、生活用房，仓库、材料与构件堆场临时水电管线，要严格按照甲方要求搭设或埋设整齐，不能乱堆乱放，不应占用道路和通道以及施工工作面；3）现场水电应有专人管理；4）工人操作地点和周围必须清洁整齐，要做到边干活边清理；5）制定严格的成品保护措施，严禁损坏、污染成品；6）现场各种材料要按甲方规定的位置堆放，堆放场地坚实平整，并有排水措施，材料堆放要按品种、。规格分类堆放，要求堆放整齐，易于保管和使用；7）机械设备应按规定位置安放；8）严格遵守安全生产制度，做到安全文明施工；（2）保证措施1）建立文明施工责任制，明确各级责任，层层控制，层层监督；2）搞好安装员工的思想文明教育，要求在施工过程中礼貌待人，文明施工；3）现场安装员工统一着装，要求整洁； 4）建立现场文明管理规章制度，主要由安全员负责检查，项目部全体人员监督，对于违反的，轻则教育、罚款，重则开除；5）施工中做到工完场清，保证施工现场的整洁、材料码放整齐；6）搞好与其他施工单位的现场配合，不与其他单位施工人员发出冲突，有矛盾的协商解决；7）服从总包单位的总体安排，与其他施工单位配合，共同维护施工现场的清洁、整齐、美观；8）服从总包的统一安排，共同搞好现场的成品保护工作。10．2．12．3环保措施（1）合理安排作业时间，尽量减少夜间作业，以减少施工时机具噪声污染；避免影响施工现场内或附近居民的休息；（2）完成每项工序后，应及时清理施工后滞留的垃圾，比如胶、胶瓶、胶带纸等，保证施工现场的清洁；（3）对于密封材料及清洗溶剂等可能产生有害物质或气体的材料，应作好保管工作，并在挥发过期前使用完毕，以免对环境造成影响。10．3石材幕墙工程施工工艺标准10．3．1总则（1）为了使幕墙工程做到安全可靠、实用美观和经济合理，制定本标准。（2）本标准适用于非抗震设计或6～8度抗震设计的建筑高度不大于150m的民用建筑天然石材幕墙（以下简称石材幕墙）工程的制作、安装施工及验收。（3）幕墙工程的设计、制作和安装施工的全过程应实行质量控制，幕墙工程的制作与安装施工企业，应制订内部质量控制标准。（4）编制参考标准及规范：《金属与石材幕墙工程技术规范》0GJl33—2001）；《建筑幕墙》（JG3035）；《幕墙工程手册》（中国建筑工业出版社出版，赵西安编著）；《幕墙工程施工手册》（中国计划出版社）。10．3．2术语（1）建筑幕墙由金属构架与面板组成的、可相对于主体结构有微小位移的建筑外维护结构。（2）石材幕墙面板为建筑石材的建筑幕墙。（3）组合幕墙 面板为玻璃、金属、石材等不同面板构成的建筑幕墙。（4）斜建筑幕墙与水平面成大于75°小于90°角的建筑幕墙。（5）单元式建筑幕墙将面板、横梁、立柱在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的有框幕墙。（6）小单元建筑幕墙由金属副框、各种单块板材，采用金属挂件与立柱、横梁连接的可拆装的建筑幕墙。（7）硅酮结构密封胶玻璃幕墙中用于玻璃与金属构件、玻璃板与玻璃板、玻璃板与玻璃肋之间结构用的硅酮粘结材料，简称硅酮结构胶。（8）硅酮建筑密封胶幕墙嵌缝用的硅酮密封材料，又称耐候胶。（9）双面胶带控制结构胶的设计位置和截面尺寸用的双面涂胶的聚胺基甲酸乙脂和聚乙烯低发泡材料。（10）双金属腐蚀由不同的金属接或其他电子导体作为电极而形成的电偶腐蚀。（11）相容性黏结密封材料之间或与其他材料接触时，相互不产生有害物理、化学反应的性能。10．3．3基本规定（1）石材幕墙工程必须由具有资质的单位进行二次设计，并出具完整的施工设计文件。（2）石材幕墙工程设计不应影响建筑物的结构安全和主要使用功能。当涉及主体和承重结构改动或增加荷载时，必须由原设计结构单位或具备相应资质的设计单位查有关原始资料，对既有建筑结构的安全性进行检验、确认。（3）石材幕墙工程所使用材料应按设计要求进行防火、防腐处理。（4）石材幕墙工程所使用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合《建筑硅酮结构密封胶》（GB16776）的规定。硅酮结构密封胶必须在有效期内使用。（5）石材幕墙的框架与主体结构预埋件的连接，立柱与横梁的连接及幕墙板的安装必须符合设计要求，安装必须牢固。（6）石材幕墙工程应由施工单位编制单项施工组织设计。（7）施工单位应遵守有关环境保护的法律、法规，并应采取有效措施控制施工现场的各种粉尘、废气、废气物、噪声、震动等对周围环境造成的污染和危害。（8）石材幕墙工程必须有隐蔽验收记录。 10．3．4施工准备10．3．4．1技术准备（1）熟悉与审查施工图纸1）审查设计图纸是否完整、齐全；2）审查设计图纸与说明书在内容上是否一致纸与其各组成部分之间有无矛盾和错误；以及设计图3）审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；4）审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；5）复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查幕墙设计图纸中的工程复杂、施工难度大和技术要求高的分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证；6）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；7）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。（2）原始资料调查分析1）自然条件调查分析：气温、雨、雪、风和雷电及沙尘暴等情况；冬雨季的期限等情况。2）技术经济条件调查分析：当地可利用的地方材料状况；甲供材料状况；地方能源和交通运输状况；地方劳动力和技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安环保状况等。（3）编制施工图预算和施工预算。（4）编制施工组织设计。（5）分别由设计单位对幕墙施工单位员对施工人员进行技术交底。10．3．4．2材料要求（1）外观及质量要求1）一般规定幕墙施工单位技术人（A）石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。（B）石材幕墙材料应选用耐气候性的材料。金属材料和零配件除不锈钢外，钢材应进行表面热镀锌处理，铝合金应进行表面阳极氧化处理。（C）幕墙材料应采用不燃烧性材料或难燃烧性材料。（D）石材幕墙所选用材料的物理力学及耐候性能应符合设计要求。 （E）硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和保质年限证书。（F）当石材含有放射物质时，应符合现行行业标准《天然石材产品放射性防护分类控制标准》（JC518）的规定。（G）幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准《玻璃幕墙工程技术规范》（JCJ102—96）的有关规定。2）金属材料（A）幕墙采用的不锈钢宜采用奥氏体不锈钢，不锈钢的技术要求应符合下列现行国家标准的规定：《不锈钢冷轧钢板》（GB／T3280）；《不锈钢棒》（GB／T1220）；《不锈钢冷加工钢棒》（GB／T4226）《不锈钢和耐热钢冷轧带钢》（GB／T4239）；《不锈钢热轧钢板》（GB／T4237）；《冷顶锻用不锈钢丝》（GB／T4232）；《形状和位置公差未注公差值》（GB／T3280）。（B）幕墙采用钢材的技术结构钢和低合金结构钢要求应符合下列现行国家标准的规定：《碳素结构钢》（GB／T700）；《优质碳素结构钢》（GB／T699）；《合金结构钢》（GB／T3077）；《低合金高强度结构钢》（GB／T1591）；《碳素结构和低合金结构钢热轧薄钢板及钢带》（GB/T912）；《碳素结构和低合金结构钢热轧厚钢板及钢带》（GB/T3274）；《结构用冷弯空心型钢尺寸、外型、重量及允许偏差》（GB／T6728）《冷拔无缝异型钢管》（GB／T3094）；《高耐候结构钢》（GB／T4171）；《焊接结构用耐候钢》（GB／T4172）。（C）钢结构幕墙高度超过40m时，钢构件宜采用高耐候结构钢，并应在其表面涂刷防腐涂料。（D）钢构件采用冷弯薄壁型钢时，除应符合现行国家标准《冷弯薄壁型钢结构技术规范》（GB50018--2002）的有关规定外，其壁厚不得小于3．5mm，强度应按实际工程验算，表面处理应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205—2001）的有关规定。 （E）幕墙采用的铝合金型材应符合现行国家标准《铝合金建筑型材》（GB／T5237）中规定的高精级和《铝及铝合金阳极氧化阳极氧化膜的总规范》（GB8013）的规定；铝合金的表面处理层厚度和材质应符合现行国家标准《铝合金建筑型材》（GB／T5237．2—5237．5）的有关规定。（F）幕墙采用的非标准五金件应符合设计要求，并应有出厂合格证。同时应符合现行国家标准《紧固件机械性能不锈钢螺栓、螺钉和螺柱》（GB／T3098．6）和《紧固件机械性能不锈钢螺帽》（GB／T3098．15）的规定。3）石材（A）幕墙石材宜选用火成岩，石材吸水率应小于0.8％。（B）花岗石板材的弯曲强度应经法定检测机构检测确定，其弯曲强度标准值不应小于8.0MPa。（C）石板的表面处理方法应根据环境和用途决定。（D）为满足等强度计算的要求，火烧石板的厚度应比抛光石板厚3mm。（E）石材的技术要求应符合下列现行行业标准的规定：《天然花岗石荒料》（JC204）；《天然花岗石建筑板材》（JC205）。（F）石材表面应采用机械进行加工，加工后的表面应用高压水冲洗或用水和刷子清理，严禁用溶剂型的化学清洁剂清洗石材。4）建筑密封材料（A）幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应为挤出成型，橡胶块应为压模成型。（B）密封胶条的技术要求应符合现行国家行业标准《金属与石材幕墙工程技术规范》（JGJl33－2001）的规定：（C）幕墙应采用中性硅酮耐候密封胶，其性能应符合表10．3．4．2—1的规定。幕墙硅酮耐候密封胶的性能表10.3.4.2－1项目性能金属幕墙用石材幕墙用表干时间1～1.5h流淌性无流淌≤1.0mm初期固化时间（≥25℃）3d4d完全固化时间（相对湿度≥50％，温度7～14d25±2℃邵氏硬度20～3015～25极限拉伸强度0.11～0.44PMa≥1.79MPa断裂延伸率－≥300％撕裂强度3.8N/mm－ 施工温度5～48℃污染性无污染固化后变位承受能力25％≤δ≤50％δ≥50％有效期9～12个月（D）结构硅酮密封胶应采用高模数中性胶；硅酮结构密封胶分单组份和双组份，其性能应符合现行国家标准《建筑用硅酮结构密封胶》（GBl6776）的规定。其性能应符合表10．3．4．2—2的规定。结构硅酮密封胶的性能表10.3.4.2－2项目技术指标中性双组份中性单组份有效期9月9～12月施工温度10～30℃5～48℃使用温度－48～88℃操作时间≤30min表干时间≤3h初步固化时间（25℃）7d完全固化时间14～21d邵氏硬度35～45度粘结拉伸强度（H型试件）≥0．7N／mm2延伸率（哑铃型）≥／100％粘结破坏（H型试件）不允许内聚力（母材）破坏力100％剥离强度（与玻璃、铝、石材）5.6～8.7N／mm（单组份）撕裂强度（B模）4．7N／mm抗臭氧及紫外线拉伸强度不变污染和变色无污染、无变色耐热性150℃热失重≤10％流淌性≤2．5mm冷变形（蠕变）不明显 外观无龟裂、无变色完全固化后的变位承受能力12．5％≤δ≤50％（E）硅酮密封胶应有保质年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。（F）两种不同的硅酮密封胶接触时应相容。（G）硅酮结构密封胶和硅酮耐候密封胶应在有效期内使用。过期的密封胶不得使用。5）其他材料（A）幕墙可采用聚乙烯发泡材料作填充材料，其密度不应小于0．037g／em3。（B）聚乙烯发泡填充材料的性能应符合现行国家行业标准《金属与石材幕墙工程技术规范》（JGJl33－2001）的规定。（C）幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。（2）主要材料主要性能试验方法：1）石材的主要性能试验方法应符合下列现行国家标准的规定：《天然饰面石材试验方法干燥、水饱和冻融循环后压缩强度试验方法》（GB9966．1）《天然饰面石材试验方法弯曲强度试验方法》（GB9966．2）《天然饰面石材试验方法体积密度、真密度、真气孔率、吸水率试验方法》（GB9966．3），《天然饰面石材试验方法耐磨性试验方法》（GB9966．5）《天然饰面石材试验方法耐酸性试验方法》（GB9966．6）2）不锈钢材和钢材的主要性能试验方法应符合下列现行国家标准的规定：《金属弯曲试验方法》（GB／T232）；《金属拉伸试验方法》（GB／T228）3）密封胶条主要性能试验方法应符合下列现行国家标准的规定：《硫化橡胶或热塑橡胶撕裂强度的测定》（GB／T529）；《硫化橡胶邵尔A硬度试验方法》（GB／T531）；《硫化橡胶密度的测定》（GB／T533）；10．3．4．3主要机具设备双头切割机、单头切割机、冲床、铣床、钻床、锣榫机、组角机、打胶机、玻璃磨边机、空压机、吊篮、卷扬机、电焊机、水准仪、经纬仪、胶枪、玻璃吸盘等。10．3．4．4作业条件（1）主体结构完工，并达到施工验收规范的要求，现场清理干净，幕墙安装应在二次装修之前进行；（2）可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行；（3）应有土建移交的控制线和基准线； （4）幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；（5）吊篮等垂直运输设备安设就位；（6）脚手架等操作平台搭设就位；（7）幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求；（8）施工前应编制施工组织设计。10．3．5材料和质量要点10．3．5．1材料关键要求（1）石材幕墙工程中使用的材料必须具备相应的出厂合格证、质保书和检验报告。（2）石材幕墙工程中使用的铝合金型材，其壁厚、膜厚、硬度和表面质量等必须达到设计及规范要求。（3）石材幕墙工程中使用的钢材，其厚度、长度、膜厚和表面质量等必须达到设计及规范要求。（4）石材幕墙工程中使用的面材，其厚度、板材尺寸、外观质量等必须达到设计及规范要求。（5）石材幕墙工程中使用的硅酮结构密封胶、硅酮耐候密封胶及密封材料，其相容性、粘结拉伸性能、固化程度等必须达到设计及规范要求。10．3．5．2技术关键要求（1）安装前对构件加工精度进行检验，达到设计及规范要求后方可进行安装；（2）安装前作好施工准备工作，保证安装工作顺利进行；（3）预埋件安装必须符合设计要求，安装牢固，不应出现歪、斜、倾。安装位置偏差控制在允许范围以内；（4）严格控制放线精度；（5）幕墙骨架中立柱与横梁安装应严格控制水平、垂直度以及对角线长度，在安装过程中应反复检查，达到设计要求后方可进行板材的安装；（6）石材板安装时，应拉线控制相邻板材面的水平度、垂直度及大面平整度；用木模板控制缝隙宽度，如有误差应均分在每一条缝隙中，防止误差积累；（7）进行密封工作前应对密封面进行清扫，并在胶缝两侧的石板上粘贴保护胶带，防止注胶时污染周围的板面；注胶应均匀、密实、饱满，胶缝表面应光滑；同时应注意注胶方法，避免浪费；（8）清扫时应选用合适的清洗溶剂，清扫工具禁止使用金属物品，以防止磨损石板或构件表面。10．3．5．3质量关键要求施工过程中质量控制要点如下：（1）预埋件和铆固件：位置；施工精度；固定状态；形、生锈；防锈涂料是否完好。有无变 （2）连接件：安装部位；加工精度；固定状态；防锈处理；垫片是否安放完毕。（3）构件骨架安装：安装部位；加工精度，安装后横平竖直、大面平整；螺栓、铆钉安装固定；外观：色调、色差、污染、划痕；功能：雨水泄水通路、密封状态；防锈处理。（4）五金件安装：安装部位；加工精度；固定状态；外观。（5）石板安装：安装部位；安装精度；水平及垂直度；大面平整度。（6）密封胶嵌缝：注胶有无遗漏；施工状态；胶缝品质、形状、气泡；外观、色泽；周边污染。（7）石材幕墙安装后应进行气密性、水密性及风压性能的试验，必须达到设计及规范要求。（8）清洁：清洗溶剂是否符合要求；有无遗漏未清洗的部分；有无残留物。10．3．5．4职业健康安全关键要求（1）严禁使用过期或不合格的硅酮耐候密封胶、硅酮结构密封胶以及其他密封材料。（2）施工过程中应作好安全技术交底，劳保工具应配备齐全（如手套、口罩、安全帽及安全带等）。（3）施工机具在使用前必须进行严格检验。（4）在高层建筑幕墙安装与上部结构施工交叉作业时，结构施工层下方须架设挑出3m以上的防护装置。建筑在地面上3m左右，应搭设挑出6m的水平安全网。（5）应注意防止密封材料在使用时产生溶剂中毒。（6）作好施工现场及材料堆场、仓库等的防火工作，并安排专门的仓库保管员。10．3．5．5环境关键要求（1）组合构件装配一般在生产车间进行，以避免受到天气及工地灰尘等的影响；（2）在现场进行装配时，应避免在大风、高温、高湿的天气下以及灰尘较多的区域里进行。（3）材料及构件的堆放及保管场所应根据保管办法选择合理的场地或仓库。（4）幕墙的注胶密封作业必须在合适的温度及湿度条件下进10．3．6加工工艺10．3．6．1金属构件的加工制作（1）金属构件加工精度要求1）截面尺寸精度（A）截面尺寸允许偏差应符合表10．3．6．1的要求。（B）截料端头不应有明显加工变形，毛刺不大于0.2mm。（C）孔位允许偏差0.5mm，孔距允许偏差0.5mm，累计偏差不大于1.0mm。结构杆件截料尺寸允许偏差表10．3．6．1 项目允许偏差直角截料长度尺寸L1．0mm端头尺寸a10′斜角截料长度尺寸1．0mm端头尺寸a15′（D）铆钉用通孔应符合GBl521的规定。（E）沉头螺钉用沉孑L应符合GBl522的规定。（F）圆柱头、螺栓用沉孔应符合GBl523的规定。（G）螺丝孔的加工应符合设计要求。2）幕墙构件中，槽、豁、榫的加工应符合下列规定：（A）构件铣槽尺寸允许偏差应符合表10．3．6．2的要求。铣槽尺寸允许偏差（mm）表10．3．6．2铣槽尺寸允许偏差（mm）表10.3.6.2项目长度a宽度b中心线位置c偏差（mm）－0.0，＋0.5－0.0，＋0.5±0.5（B）构件铣豁尺寸允许偏差应符合表10．3．6．3的要求。铣豁尺寸允许偏差（mm）表10．3．6．3项目豁口长度a豁口宽度b中心线位置c偏差（mm）－0.0，＋0.5－0.0，＋0.5±0.5（C）构件铣榫尺寸允许偏差应符合表10．3．6．4的要求。铣榫尺寸允许偏差（mm）表10.2.6.1－4项目榫长a榫宽b中心线位置c偏差（mm）＋0.0，－0.5＋0.0，－0.5±0.53）幕墙构件装配精度（A）构件装配尺寸偏差应符合表10．3．6．5的规定。构件装配尺寸偏差（mm）表10.2.6.1－5项目构件长度（mm）允许偏差（mm）槽口尺寸≤2000±1.5＞2000±2.0构件对边尺寸≤2000≤2.0 ＞2000≤3.0构件对角尺寸≤2000≤2.0＞2000≤3.5（B）各相邻构件装配间隙及同一平面高低偏差应符合表10．3．6．6的要求。相邻构件装配间隙及同一平面高低偏差（mm）表10.3.6.6项目允许偏差装配间隙≤0．4同一平面高低差≤0．44）构件装配应牢固，各连接间隙要进行可靠的密封处理。连接采用的自攻螺丝应采用不锈钢制造。螺丝不宜尖部突出框槽内。（2）钢构件加工1）钢构件应符合现行国家标准的有关规定。钢构件表面防锈处理应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205—2001）的有关规定。2）钢构件焊接、螺栓连接应符合国家现行标准《钢结构设计规范》（GBJ17—88）及《建筑钢结构焊接规程》（JGJ81—2002）的有关规定。10．3．6．2石板加工制作（1）加工石板应符合下列规定：1）石板连接部位应无崩坏、暗裂等缺陷；其他部位崩边不大于5mm×20mm，或缺角不大于20mm时可修补后使用，但每层修补的石板块数不应大于2％，且宜用于不明显部位；2）石板的长度、宽度、厚度、直角、异形角、半圆弧形状、异型材及花纹图案造型、石板的外形尺寸均应符合设计要求；3）石板外表面的色泽应符合设计要求，花纹图案应按样板检查，不得有明显色差；4）火烧石应按样板检查火烧后的均匀程度，火烧石不得有暗裂、崩裂情况；5）石板的编号应同设计一致，不得因加工造成混乱；6）石板应结合其组合形式，并应确定工程中使用的基本形式后进行加工；7）石板加工尺寸允许偏差应符合现行行业标准《天然花岗石建筑板材》（JC205）的有关规定中一等品要求。（2）钢销式安装的石板加工应符合下列规定：1）钢销的孔位应根据石板的大小而定。孔位距离边端不得小于石板厚度的3倍，也不得大于180mm；钢销间距不宜大于600mm；边长不大于1．0m时每边应设两个钢销，边长大于1．0m时应采用复合连接；2）石板的钢销孔的深度宜为22—33mm，孔的直径宜为7～8mm，钢销直径宜为5mm或6mm，钢销长度宜为20～30mm；3）石板的钢销孔处不得有损坏或崩裂现象，孔径内应光滑、洁净。 （3）通槽式安装的石板加工应符合下列规定：1）石板的通槽宽度宜为6mm或7mm，不锈钢连接板厚度不宜小于3.0mm，铝合金连接板厚度不宜小于4.0mm；2）石板开槽后不得有损坏或崩裂现象，槽口应打磨成45°倒角；槽内应光滑、洁净。（4）短槽式安装的石板加工应符合下列规定：1）每块石板上下边应各开两个短平槽，短平槽长度不应小于l00mm，在有效长度内槽深度不宜小于15mm；开槽宽度宜为6mm或7mm；不锈钢连接板厚度不宜小于3.0mm，铝合金连接板厚度不宜小于4.0mm；弧形槽的有效长度不应小于80mm。2）两短槽边距离石板两端部的距离不应小于石板厚度的3倍且不应小于85mm，也不应大于180mm；3）石板开槽后不得有损坏或崩裂现象，槽口应打磨成45°倒角，槽内应光滑、洁净。（5）石板的转角宜采用不锈钢支撑件或铝合金型材专用组装，并应符合下列规定：1）当采用不锈钢支撑件组装时，不锈钢支撑件的厚度不应小于3mm；2）当采用铝合金型材专用件组装时，铝合金型材壁厚不应小于4.5mm，连接部位的壁厚不应小于5mm。（6）单元石板幕墙的加工组装应符合下列规定：1）有防火要求的全石板幕墙单元，应将石板、防火板、防火材料按设计要求组装在铝合金框架上；2）有可视部分的混合幕墙单元，应将玻璃板、石板、防火板及防火材料按设计要求组装在铝合金框架上；3）幕墙单元内石板之间可采用铝合金T形连接件连接；T形连接件的厚度应根据石板的尺寸及重量经计算后确定，且其最小厚度不应小于4.0mm；4）幕墙单元内，边部石板与金属框架的连接，可采用铝合金L形连接，其厚度应根据石板的尺寸及重量经计算后确定，且其最小厚度不应小于4.0mm；（7）石板经切割或开槽等工序后均应将石屑用水冲干净，石板与不锈钢挂件间应采用石材专用结构胶黏结。（8）已加工好的石板应存放于通风良好的仓库内，其角度不应小于85°。10．3．7施工工艺10．3．7．1石材幕墙安装工艺流程（图10．3．7．1）10．3．7．2操作工艺（1）安装施工准备 基准线移交调整埋件复检基础尺寸检查埋件位置件放线检查放线精度安装连接铁件安装骨架质量检查不锈钢挂件安装质量检查石材挂板安装质量检查密封清扫全面综合检查竣工交付图10．3．7．1石材幕墙安装工艺流程图1）编制材料、制品、机具的详细进场计划；2）落实各项需用计划； 3）编制施工进度计划；4）做好技术交底工作；5）搬运、吊装构件时不得碰撞、损坏和污染构件。6）构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施；7）构件安装前应检查制造合格证，不合格的构件不得安装。（2）预埋件的安装1）按照土建进度，从下向上逐层安装预埋件；2）按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位；3）检查定位无误后，按图纸要求埋设铁件；4）安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。5）检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于l0mm，预埋件的位置与设计位置偏差不应大于20mm。（3）施工测量放线1）复查由土建方移交的基准线；2）放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面。3）以标准线为基准，按照图纸将分格线放在墙上，并做好标记；4）分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理；5）最后，用φ0.5～1.Omm的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根；6）注意事项：放线时，应结合土建的结构偏差，将偏差分解；并应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；应严格按照图纸放线；控制重点为：基准线（4）石材幕墙安装工艺1）石材幕墙骨架的安装（A）根据控制线确定骨架位置，严格控制骨架位置偏差；（B）干挂石材板主要靠骨架固定，因此必须保证骨架安装的牢固性； （C）在挂件安装前必须全面检查骨架位置是否准确、焊接是否牢固，并检查焊缝质量；2）石材幕墙挂件安装挂板应采用不锈钢或铝合金型材，钢销应采用不锈钢件，连接挂件宜采用L型，避免一个挂件同时连接上下两块石板。3）石材幕墙骨架的防锈（A）槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷部分）进行防锈处理并控制第一道二道的间隔时间不小于12小时。（B）型钢进场必须有防潮措施并在除去灰尘及污物后进行防锈操作。（C）严格控制不得漏刷防锈漆，特别控制为焊接而预留的缓刷部位在焊后涂刷不得少于两遍。4）花岗岩挂板的安装（A）为了达到外立面的整体效果，要求板材加工精度比较高，要精心挑选板材，减少色差。（B）在板安装前，应根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保槽钢钢骨架安装后处于同一平面上（误差不大于5mm）。（C）通过室内的50cm线验证板材水平龙骨及水平线的正确，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构垂直平面，为结构修补及安装龙骨提供依据。（D）板材钻孔位置应用标定工具自板材露明面返至板中或图中注明的位置。钻孔深度依据不锈钢销钉长度予以控制。宜采用双钻同时钻孔，以保证钻孔位置正确。（E）石板宜在水平状态下，由机械开槽口。（5）密封1）密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；2）贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直；3）注胶：注胶应均匀、密实、饱满，同时注意施胶方法，避免浪费；4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；5）清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染板材表面；及时清理粘在施工表面上的胶痕。（6）清扫1）整个立面的挂板安装完毕，必须将挂板清理干净，并经监理检验合格后，方可拆除脚手架；2）柱面阳角部位，结构转角部位的石材棱角应有保护措施，其他配合单位应按规定相应保护； 3）防止石材表面的渗透污染。拆改脚手架时，应将石材遮蔽，避免碰撞墙面；4）对石材表面进行有效保护，施工后及时清除表面污物，避免腐蚀性咬伤。易于污染或损坏料的木材或其他胶结材料不应与石料表面直接接触；5）完工时需要更换有缺陷、断裂或损伤的石料。更换工作完成后，应用干净水或硬毛刷对所有石材表面清洗。直到所有尘土、污染物被除。不能使用钢丝刷、金属刮削器。在清洗过程中应保护相邻表面免受损伤；6）在清洗及修补工作完成时，临时保护措施移去。（7）竣工交付1）先自检，然后上报甲方竣工资料；2）在甲方组织下，验收、竣工交付；3）办理相关竣工手续。以上工序完成后，此工序进入保修期，在保修期内，如有质量问题，则要满足用户要求，及时进行维修处理。10．3．7．3幕墙安装施工注意事项（1）安装施工测量应与主体结构的测量配合，其误差应及时调整。（2）立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm；（3）应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，其接缝应严密。（4）相邻两根横梁水平标高偏差不应大于lmm。同层标局偏差：当一幅幕墙宽度小于或等于35m时，不应大于5mm；当一幅幕墙宽度大于或等于35m时，不应大于7mm。（5）应对横竖连接件进行检查、测量、调整。（6）固定防火保温材料应锚钉牢固，防火保温层应平整，拼接处不应留缝隙。（7）冷凝水排出管及附件应与水平构件预留孔连接严密，与内衬板出水孔连接处应设橡胶密封条。（8）其他通气留槽孔及雨水排出口等应按设计施工，不得遗漏。（9）现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。（10）不同金属的接触面应采用垫片作隔离处理。（11）石材安装前应将表面尘土和污物擦拭干净。（12）石板安装时，左右上下的偏差不应大于1.5mm。（13）石板空缝安装时，必须要防水措施，并有符合设计要求的排水出口。（14）填充硅酮耐候密封胶时，金属板、石板缝的宽度、厚度应根据硅酮耐候胶的技术参数，经计算后确定。（15）幕墙钢构件施焊后，其表面应采取有效的防腐措施。（16）幕墙的竖向和横向板材安装的允许偏差应符合表10．3．7．3-1的规定。 （17）单元幕墙安装允许偏差应除应符合本标准表10．3．7．3—1的规定外，尚应符合表10．3．7．3-2规定。幕墙安装允许偏差表：10．3．7．3-1项目允许偏差（mm）检查方法竖缝及墙面垂直度幕墙高度（H）（m）≤10激光经纬仪或经纬仪H≤3060≤H>30≤1590≤H>60≤20H>90≤25幕墙平面度≤2.52m靠尺、钢板尺竖缝直线度≤2.52m靠尺、钢板尺横缝直线度≤2.52m靠尺、钢板尺缝宽度（与设计值比较）±2卡尺两相邻面板之间接缝高低差≤1.0深度尺单元幕墙安装允许偏差（mm）表10.3.7.3－2项目允许偏差检查方法同层单元组件标高宽度小于或等于35m≤3.0激光经纬仪或经纬仪相邻两组件面板表面高低差≤1.0深度尺两组件对插件接缝搭接长度（与设计值比）±1.0卡尺两组件对插件距槽底距离（与设计值比）±1.0卡尺（18）幕墙安装过程中应进行接缝部位的雨水渗漏检验。（19）石材幕墙四周与主体之间的间隙，应采用防火的保温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。（20）石材幕墙安装施工应对下列项目进行隐蔽验收：1）构件与主体结构的连接节点的安装。2）幕墙四周、幕墙内表面与主体结构之间间隙节点的安装。3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装。4）幕墙防雷接地节点的安装。5）其他带有隐蔽性质的项目。 10．3．8质量标准10．3．8．1现场材料检验（1）一般规定1）材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不少于5件。2）石材幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。（2）钢材石材幕墙工程所使用的钢材，应现场进行厚度、长度、膜厚和表面质量的检验。1）主控项目（A）钢材厚度的检验，应采用分辨率为0.5mm的游标卡尺或分辨率为0.1m的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个并取最小值。（B）钢材长度检验，应采用分度值为1mm的钢卷尺两侧测量，结果应将符合设计要求。（C）保护膜厚的检验，应采用分辨率为0.5μm的膜厚检测仪检测，每个杆件在同部位的测点不应少于5个，同一测点测量5次，取平均值，当采用热浸镀锌处理时，其膜厚应大于45μm，采用静电喷涂时，其膜厚应大于40μm。2）一般项目钢材表面质量的检验，应在自然散射光条件下，目测检查，钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。3）质量保证资料（A）钢材的产品合格证（B）钢材的力学性能检验报告（3）石材板材石材幕墙工程中使用的石材，应进行板材的品种、规格、性能和等级的检验。1）主控项目（A）对于石材的品种、性能和等级的检验，由于现场条件的影响，一般只检查石材产品的产品合格证书、性能检测报告、材料进场验收记录和复验报告。石材的抗折强度试验平均值不应小于8.OMPa，吸水率应小于0.8％。（B）石材板的长度、宽度、厚度、直角检验，应采用分值率为1mm钢卷尺或分辨率为0．02mm的游标卡尺和直角尺进行检查，检查结果应符合设计要求。（C）石材安装孔位、槽位的检验，应采用分值率为1mm钢卷尺或分辨率为0.02mm的游标卡尺进行检查，检查结果应符合下列规定：①孔位距边端不得小于板厚3倍，也不得大于180mm，钢销间距不宜大于600mm，钢销孔深度宜为22～33mm，直径宜为7～8mm。②短槽式安装的石板：短槽应在板上下边各开短平槽，槽长不应小于l00m。在有效长度内槽深度不宜小于15mm，宽度宜为6或7mm，两短槽边距离石板两端的距离不小于板厚的3倍，且应小于85mm，也不应大于180mm。 2）一般项目（A）石材的外观质量检验：采用观察法和分辨率为lmm的钢尺检查。①表面平整、洁净、无污染，颜色和花纹应协调一致，无明显色差，无明显修复痕迹。②每平方米石材的表面质量和检验方法应符合表10．3．8．1。每平方米石材的表面质量和检验方法表10.3.8.1项次项目质量要求测量工具1裂痕、明显划伤和长度＞100mm的轻微划伤不允许观察2长度≤100mm的轻微划伤≤8条用钢尺检查23擦伤总面积≤500mm用钢尺检查3）质量保证资料（A）石材的产品合格证。（B）石材强度检测报告。（4）硅酮密封耐候胶1）主控项目（A）检查硅酮密封胶的相容性实验报告和粘结伸拉试验报告，结果必须符合要求。（B）检查硅酮密封胶的生产日期和有效期。（C）胶缝宽度和厚度的控制，采用分辨率为0.05mm的游标卡尺进行测量，密封胶粘结形式、宽度应符合设计要求，厚度不应小于3.5mm。（D）采用观察检查和切割检查的方法检验胶面的光滑度、平整度、饱满密实程度。2）一般项目（A）目测检验胶的质量。用胶枪挤出硅胶，产品应为细腻均匀的膏状或粘稠液体，不应有气泡，结皮和凝胶，颜色与样品无差异。（B）注胶表面的检验。注胶表面应光滑，无裂缝现象，接口处厚度和颜色应一致。3）质量保证资料（A）相容性试验报告和粘结拉伸报告。（B）质量保证书和产品合格证。（C）使用年限质量保证书。（D）进口商品的商检证明。（5）五金件及其他配件1）主要项目（A）石材幕墙中采用的五金件和紧固件应采用不锈钢材或制品，其他钢材应进行热浸镀锌或其他防腐处理。五金件外观的检验，应采用观察检查，也可以采用磁铁测试材质，有吸附力的为非不锈钢制品。 （B）转接件、连接件、构造尺寸、壁厚的检验，应采用分度值为lmm的钢直尺测量构造尺寸，用分辨率为0.05的游标卡尺检测壁厚。转接件、连接件的开孑L长度不应小于开孔宽度40mm，孔边距离不应小于开孔宽度的1.5倍，壁厚不得有负偏差。2）一般项目（A）转接件、连接件外观检查，采用目测方法，其外观应平整、无裂纹、毛刺、凹坑、变形、等缺陷，当采用碳素钢材时，表面应做热镀锌处理。3）质量保证资料。（A）钢材产品合格证。（B）连接件、转接件合格证。（C）镀锌工艺处理质量保证书。10．3．8．2现场安装质量检验（1）预埋件及节点与连接检验。1）一般规定（A）预埋件及节点的抽样，应符合下列规定：①每幅幕墙应按各类节点总数的5％，抽样检验，且每类节点不应少于3个，锚栓应按5％抽样检验，且每种锚栓不得少于5根。②对已经完成的幕墙金属框架，应提供隐蔽工程验收记录，当隐蔽工程检查的记录不完整时，应对该幕墙工程的节点拆开进行检查。2）主控项目（A）预埋件与幕墙连接的检验①检验方法a）在预埋件与幕墙连接节点处观摩手动检查。b）用分度值为lmm的钢直尺和焊缝尺寸和位置偏差。②检验指标应符合下列规定：a）连接件、绝缘片、紧固件的规格、数量应符合设计要求。b）连接件与立柱应安装牢固，螺栓应有弹簧垫片等防脱落措施。c）连接件的可调节物应用螺栓牢固连接，并有防滑动措施。d）连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整时，构造形式与焊缝应符合设计要求。e）预埋件、连接件表面防腐应完整，不破损。（B）锚栓连接的检验①检验方法a）观察检查锚栓埋设的外观质量和埋设数量，用分辨率为0.05mm的声度尺测量锚固深度。b）由专业检测单位对锚栓进行锚固性能拉拔检测。②检验指标应符合下列规定： a）锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计规定。b）锚栓的埋设应牢固、可靠、套管不得外露。（C）幕墙顶部、底部连接的检验①检查方法a）手动和观摩检查。b）底部采用分度值为lmm的钢直尺测量检查空隙宽度。②检验指标a）女儿墙压顶坡度正确，罩板安装安装牢固，不渗漏、无空隙。女儿墙内仅，j罩板深度不应小于150mm，罩板与女儿墙之间的缝隙应使用密封胶密封。b）镀锌钢材的连接件不得与铝合金立柱直接接触。c）立柱、顶底部横梁幕墙板块与主体结构之间应有伸缩。d）密封胶应平顺严密、粘结牢固。（D）立柱连接的检验①检查方法a）在立柱处观察检查。b）用分辨率为0.05mm的游标卡尺和分度值为lmm的钢直尺测量，芯管长度和空隙问题。②检验指标应满足：a）芯管材质、规格应符合要求。b）芯管插入上下立柱的长度不得小于200mm。c）上下两立柱间隙不应小于lOmm。d）立柱上端与主体结构固定连接，下端应为可以上下活动的连接。（E）梁、柱连接节点的检验①检查方法A）在梁、柱节点处观察和手动检查。B）采用分度值为lmm的钢直尺和分辨率为0.02mm的塞尺测量，连接件、螺栓的规格和横梁的两端缝隙宽度。②检验指标应符合下列标准：d）连接件、螺栓的规格、品种、数量应符合要求，螺栓有防松脱措施，同一连接处的连接螺栓不应少于2个。b）梁、柱连接应采用螺栓连接牢固，不松动，当梁柱为铝合金材料时两端连接处应设弹性橡胶垫片。当横梁、立柱为型钢时，梁柱连接可采用一面焊接，一面螺栓固定或两面螺栓固定形式，不可两面焊接。c）与铝合金接触的螺钉与金属配件应为不锈钢或铝制品。3）一般项目（A）金属框架与连接件表面质量的检验。①检验方法：观察；检查隐蔽工程验收记录和施工记录。②检验指标应符合写列规定：a）金属框架和连接件表面油漆完好，划痕、擦伤程度符合要求。 b）金属框架和连接件表面无电焊溅落和烟火烤熏的痕迹。c）电焊焊渣清除干净，油漆到位。（B）幕墙内排水构造检验①检查方法在设置内排水的部位观察检查。②检验指标a）排水孔、槽应畅通不堵塞，接风严密，设置符合设计要求。b）排水管及附件应与水平构件预留孔连接严密，与内衬板出水连接处应设橡胶密封圈。（C）预埋件、连接件支柱和横梁表面质量检验①检查方法观察、检查隐蔽记录。②检验指标：a）型材表面的保护膜未损坏，不得有划擦伤和烟火烤熏笼b）型材表面不得有电焊溅落的痕迹。c）电焊焊渣清除干净d）焊接部位防腐油漆补刷到位。4）质量保证资料（A）设计图纸资料（B）隐蔽工程检查验收记录（C）锚栓检验报告（2）主要构件与板材安装检验1）一般规定（A）幕墙所用的构件材料，必须经检验合格方可安装。（B）幕墙安装前应对石材的弯曲强度，寒冷地区石材的耐冻融性以及石材用结构胶的粘结强度、石材用密封胶的污染性进行复检。（C）安装质量检验，应按规定抽样：①每个检验批每100m2应至少抽查一处，每处不得小于10m2。②对于异型或有特殊要求的幕墙工程，应根据幕墙结构和工艺特点，由监理单位和施工单位协商确定。（D）防火防雷措施的抽样：①有均压环的楼层数少于3层时，全数检查，多于3层，抽查不得少于3层，无均压环的楼层不得少于2层，每层须检查3处。②防火构造按防火分区总数抽查5％，并不得少于3处。2）主控项目 （A）预埋件安装质量的检验①检验方法a）与设计图纸核对，也可以打开连接部位进行检验。b）在抽检部位用水平仪测量标高及水平位置。c）用分度值为lmm的钢直尺或钢卷尺测量预埋件的尺寸。②检验指标应符合下列规定a）幕墙预埋件的数量，埋设方法及防腐处理应符合设计要求。b）预埋件的标高偏差不应大于±10mm，预埋件位置与设计位置的偏差不应大于±20mm。（B）竖、横向主要构件安装质量的检验，应符合下表规定①检验方法a）用水平仪和钢直尺检测安装标高偏差。b）用分度值为1mm的钢卷尺或钢直尺检测相邻立柱的距离偏差。②石材幕墙立柱、横梁安装应符合下列规定：a）立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不大于3mm。b）相邻两立柱安装标高偏差不应大于3mm，同层立柱最大标高偏差不应大于5mm，相邻两立柱的距离偏差不应大于2mmc）相邻两横梁水平标高偏差不应大于1mm，同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于5mm，当一幅幕墙宽度大于35m时，不应大于7mm。（C）石材幕墙竖向、横向板材的安装质量检查标准和方法应符合表10．3．8．2—1的规定。幕墙竖向和横向板材的安装允许偏差（mm）表10.3.8.2-1项目尺寸范围允许偏差检查方法相邻两竖向板材间距尺寸－±2.0钢卷尺（固定端）两块相邻的石板、金属板－±1.5靠尺 相邻两横向板材间距尺寸间距小于或等于2000时±1.5钢卷尺间距大于2000时±2.0分格对角线差对角线小于或等于2000时≤3.0钢卷尺或伸缩尺对角线大2000时≤3.5相邻两横向板材水平标高差－≤2钢板尺或水平仪横向板材水平度构件长小于或等于2000时≤2水平仪或水平尺构件长大于2000时≤3竖向板材直线度－2.52m靠尺钢板尺石板下连接托板水平夹角允－＋2.0°，0°塞尺许向上倾斜，不准向下倾斜石板上连接托板水平夹角允－0°，－2°－许向下倾斜（D）金属幕墙的防火、保温检验①检验方法a）对照图纸，观察检查，查看隐蔽工程记录。b）用分度值为1mm的钢卷尺或直尺检查防火保温材料的厚度和搁板厚度。②检验指标应符合下列规定：a）防火节点构造必须符合设计要求。b）防火、保温材料的品种、铺设厚度、等级应符合设计和标准要求。c）防火、保温材料应安装牢固，铺设均匀，厚度一致，并严密无缝隙。当需用镀锌钢板搁置防火、保温材料时，镀锌钢板应用射钉固定，并应保证镀锌钢板不得与幕墙面直接接触，四周缝隙应用耐火密封胶密封处理。d）搁板厚度不宜小于1．2mm，防火材料铺设厚度不宜小于70mm。（正）石材幕墙的防雷检验①检验方法：a）用接地电阻仪或兆欧表测量检查幕墙整体框架自身连接导电通路和主体结构防雷装置与幕框连接装置的导电指标值。b）观察、手动试验，并用分度值为lmm的钢卷尺、分辨率为0.05mm的游标卡尺测量导电通路连接材料的材质、截面尺寸、连接长度和电焊质量。②防雷检验指标应符合： a）金属框架自身导电回路的连接可采用电焊连接固定，也可以采用螺栓连接固定，但必须保证连接材料与框架接触面紧密可靠，不松动。b）主体防雷装置与框架连接应采用电焊焊接或机械连接，接点应紧密可靠，并注意防腐处理，连接点水平间距水平不大于防雷引下线间距，垂直间距不大于均压环间距。（F）石材幕墙板缝注胶检验①检验方法：a）观察检查板缝注胶的饱满、密实度和表面质量。b）切割检查，并用分辨率为0.05mm的游标卡尺或分值率为lmm的直尺检查胶缝注胶的宽度和厚度。②检验指标要求：a缝施胶前，必须采用二甲苯或异苯醇等溶剂清洁表面。b板缝填充料必须符合设计要求。c）注胶缝表面应饱满、密实、均匀、无气泡，宽度和厚度应符合设计要求。（G）石材幕墙的渗漏检验在幕墙的转角造型、板上窗洞口，结构变形缝等容易渗漏的部位进行雨水渗漏检测，室内观察检查弯漏情况，检测前，应先检查板缝的注胶质量和门窗扇关闭情况。现场雨水渗漏性能检测方法：在幕墙两个层高处，以20m长度作为一个实验段，用20mm直径普通软管装上喷嘴后，水头垂直于墙面，沿接缝前后缓慢移动，每处喷射时间约为5min（水压≥210kPa），检查渗漏现象。3）一般项目（A）石材幕墙外观质量检验①检验方法：a）在较好自然光下，距幕墙600mm处观察表面质量。b观察检查石板颜色。c）用分度值为lmm的钢卷尺检查划伤、擦伤、长度和面积。d）观察检查密封胶的外观质量。②检验指标应符合表10．3．8．3-2的规定。每平方米石板的表面质量和检验方法表表10．3．8．3-2项次项目质量要求检验方法1明显划伤和长度＞100mm的轻微划伤不允许观察2长度≤100mm的轻微划伤≤8条用钢尺检查23擦伤总面积≤500mm用钢尺检查石材表面应平整、洁净、无污染，缺损和裂痕，颜色和花纹应协调一致，无明显色差，无明显修痕。（B）板面胶缝外观检查观察检查板面胶缝外表质量。外观检验要求：幕墙面板胶缝应横平竖直，深浅一致、宽窄均匀、光滑顺直。 （C）石材接缝外观检验①检验方法：采用观察和尺测量检查。②接缝检验质量指标应符合下列规定：a）石材接缝应横平竖直，宽窄均匀。b）阴阳角石板压向正确，板边合缝顺直。c）凹凸线出墙厚度一致，上下口平直。d）石材面板上洞口、槽边套割吻合、边缘整齐。（D）幕墙安装偏差的检验石材幕墙安装允许偏差和检验方法见表10．3．8．2—2。石材幕墙安装允许偏差和检验方法表10.3.8.2－2项目项目允许偏差mm检验方法光面/麻面1幕墙幕墙高度≤30m10用经纬仪检查垂直度300m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高>90m252幕墙水平度3用水平仪检查3板材立面垂直度3用水平仪检查4板材上沿水平度2用1米水平尺和钢直尺检查5相邻板材板角错位1用钢直尺检查6幕墙表面平整度23用垂直检测尺检查7阳角方正24用直角检测尺检查8接缝直线度34拉5米线不足5米连通线，用钢直尺检查9接缝高低差1－用钢直尺和塞尺检查10接缝宽度12用钢直尺检查4）质量保证材料（A）石材幕墙设计文件（B）防雷测试记录 （C）幕墙组件出厂质量合格证（D）施工安装自检记录（E）隐蔽工程验收记录（F）淋水试验记录（G）防火材料合格证及材料耐火检验报告（H）防火节点隐蔽记录10．3．9制品的运输和保管10．3．9．1运输（1）根据工程进度表，应事前同业主、监理、土建协商，就搬人数量、时间、卸货层数、货车台数、起重机使用时间等制定（2）用货车运送制品，且单件装载运输。（3）运送制品时，要用聚乙烯苫布保护制品四角等露出部件，用绳子等固定，为防止倒塌，制品应竖置运送。10．3．9．2收货（1）收货时，施工副经理、施工员、材料员等均应在场，依据货单对制品的型号和数量等进行确认，同时确认制品在运送中是否有损伤。（2）与制品同时进场的部件（连接件、螺栓、螺母、螺钉等），也应对型号、数量、有无损伤等进行确认。（3）上述内容中如发生数量不足，缺损等问题时，应尽快与总部负责人联系。制品收货确认时，必须有收货人对制品搬人数量的签字认可。10．3．9．3卸货卸货时使用在现场内的卸货机械（塔吊等），由专职司机操作。（1）工厂运来的制品由卡车运抵现场后装入货箱内，然后使用塔吊将其直接送至各安装楼层。（2）安装层内的货物存放点应暂设在认可的地点，而且根据施工现场的变化，如要求改变存放地点，应迅速移往所指定的地点。（3）对于运入的产品，应立即开包。2（4）安装层的货物存放地点的面积应不小于300m。10．3．9．4保管（1）产品的保管场所应设在雨水淋不到并且通气良好的地方。（2）保管过程中，不会因其他工序的施工而需移动的场所。（3）应避开搬运材料的通道且安全的场所。{5}根据各种材料的规格，分类堆放，并做好相应的产品标识。（6）原则上，组件应竖放，但受场地等限制，亦可平放。另外，尺寸较长的材料以平放为宜。连接件、螺栓等附件则放在仓库保管。 （7）材料应定期进行清点和清理，并作好收发记录。（8）根据生产安排和生产任务书编制材料计划，合理控制材料用量，防止多领、超领造成材料浪费。（9）定期检查仓库的防火设施和防潮情况。10．3．10成品保护10．3．10．1成品保护职责（1）班组设值班人员，执行轮班守卫制度，换班时间明确，坚持谁值班谁负责；．（2）值班人员职责范围：所有到场的工具和材料，以及安装上墙的成品和半成品；（3）值班人员必须恪尽职守，严格按照项目部的规定进行值勤和巡逻，配合工地保安、门卫防止材料和产品损失；（4）班组下班之前将未安装完的产品集中，并与值班人员进行交接，由值班人员进行清点、核对和看护；（5）制定相关的项目部奖惩制度，如因值班人员责任所造成的产品损坏或丢失，按责任大小、情节轻重进行处理；（6）协调与其他有关施工单位的关系，共同维护成品安全；（7）如其他施工单位在施工过程中损坏已安装完成并移交后的产品，可协同业主、监理，合理追究其有关责任。10．3．10．2成品保护措施（1）加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好的铝材应贴好保护膜和标签；（2）加强半成品、成品的保护工作，保持与土建单位的联系，防止已安装好的幕墙受划伤；（3）质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作；（4）建议总包单位在靠近安装好的石材幕墙处安装简易的隔离栏杆，避免施工人员对铝制品、石材有意或无意的损坏；（5）材料、半成品应按规定堆放，安全可靠，并安排专人保管。10．3．11保养与维修（1）幕墙工程竣工验收后，应制定幕墙的保养、维修计划与制度，定期进行幕墙的保养与维修。（2）幕墙的保养应根据幕墙墙面积灰污染程度，确定清洗幕墙的次数与周期，每年至少应清洗一次。（3）幕墙在正常使用时，使用单位应每隔5年进行一次全面检查。应对板材、密封条、密封胶、硅酮结构密封胶等进行检查。（4）幕墙的检查与维修应按下列规定进行：1）当发现螺栓松动，应及时拧紧，当发现连接件锈蚀，应除锈补漆或更换； 2）发现板材松动、破损时，应及时修补与更换；3）发现密封胶或密封条脱落或损坏时，应及时修补与更换；4）发现幕墙构件和连接件损坏，或连接件与主体结构的锚固松动或脱落时，应及时更换或采取措施加固修复；5）应定期检查幕墙排水系统，当发现堵塞时，应及时疏通；6）当五金件有脱落、损坏或功能障碍时，应进行更换和修复；7）当遇到台风、地震、火灾等自然灾害时，灾后应对幕墙进行全面检查，并视损坏程度进行维修加固。（5）对幕墙进行保养与维修中应符合下列安全规定：1）不得在4级以上风力或大雨天气进行幕墙外侧检查、保养与维修作业；2）检查、清洗、保养维修幕墙时，所采用的机具设备必须操作方便、安全可靠；3）在幕墙的保养与维修作业中，凡属高处作业者必须遵守现行行业标准《建筑施工高处作业安全技术规范》（JGJ80－91）的有关规定。10．3．12安全环保措施10．3．12．1安全措施（1）安全防火制度1）安全生产管理体系：各主管领导、职能部门、工程技术人员、岗位操作人员在劳动生产过程中层层负责，建立安全责任制。安全生产工作在施工单位负责人的领导下，各级领导，各职能部门层层控制，项目经理负责现场管理，并要求每个职工的安全职责是遵章守纪，不违章作业，并能组织他人不违章作业；安全生产责任制坚持“横向到边”、纵向到底“原则，明确各级领导，各职能部门，所有操作者和管理者的安全责任，使安全工作层层有人负责；2）基层施工技术员安全生产责任：认真执行上级有关安全技术、劳动卫生工作的各项规定，对自己负责的施工区域职工的安全、健康负责；在生产的计划、布置、检查、总结、评比中，必须同时把安全工作贯穿到每个具体环节中去，保证在安全条件下进行生产；组织职工学习安全操作规程，并抽考、检查执行情况。对严格遵守安全规章制度，避免事故者，提出奖励意见，对违章蛮干、造成事故者，提出惩罚意见；领导本施工区域的班组开展每周的安全日活动，经常对职工进行安全声生产教育、推广安全生产经验；发生工伤事故后，应立即上报，负责查明原因，提出重发的防范措施；监督检查职工正确使用个人劳保用品。3）安全生产教育制度：新工人入场前应接受三级教育，即对新人场的工人，必须接受公司、项目经理部、施工队和班组三级的安全教育；对与特殊工种应进行专门教育；经常性举行安全生产活动教育，如安全活动日、事故现场会、分析会、安全技术专题讲座等。4）安全生产检查制度：检查工地项目部安全规章制度、特殊工种岗位合格证、施工组织设计和安全技术措施、安全交底、安全活动记录等安全生产资料；检查安全帽、安全带等是否坚持正确使用；检查各种施工机械性能是否良好、安全装置是否齐全有效；检查施工用电的线路、闸箱、接零接地、漏电保护装置是否符合有关规定；检查各种材料、物品是否妥善堆放和保管；明火管理是否符合有关规定，防火工具和设施是否齐全；检查各交叉施工和工种间配合施工，是否存在安全问题。 5）防火制度：严肃执行《中华人民共和国消防条例》和公安部门关于建筑工地防火的基本措施，加强消防工作领导，现场设消防值班人员，对进场员工进行消防知识教育；各种易燃易爆材料的堆放和保管应与明火区有一定的防火间距；严禁用场内通道堆放材料；配备消防器材，并有专人管理并定期检查；安全用电，严格按照有关规定安装和使用电气设备；（2）现场管理1）作业人员进场前，必须学习现场的安全规定，遵守业主、监理、总包等各单位制定的规章制度，进行安全技术交底；广泛宣传、教育作业人员牢固树立“安全第一”的思想，提高安全意识；2）必须随时携带和使用安全帽和安全带，防止机具、材料的坠落；3）作业时要穿整洁合体并适合作业特点的工作服，不得裸身作业，要穿适合作业特点的工作鞋，不得穿凉鞋、拖鞋；4）凡要带入楼内的机械事先必须接受安全检查，合格后方可使用。另外携带电动工具时，必须在作业前先作自我检查，在进人场地时将检查记录交甲方；5）每天作业前后检查所用工具；6）作业前清理作业场地，下班后整理场地，不要将材料工具乱放，在作业中断或结束时当天清扫垃圾并投放到指定地点；7）不得随意拆除脚手架等临时作业设施，不得已必须拆除脚手架或搭板时，需得到安全人员的允许，作业结束务必复原上述装置；8）在电焊作业时，必须设置接火斗，配置看火人员；各种防火工具必须齐全并随时可用，定期检查维修和更换；9）制定安全奖惩制度并严格执行；10）本工程项目设一名专职安全员，各班组一名兼职安全员，加强现场监督检查，由施工员和质检员配合进行现场安全管理。（3）应急措施安全生产和防火制度应本着以防范为主的原则，对可能引起事故发生的因素进行控制和排除，避免事故的发生。如有工伤事故发生应采取以下措施：1）如有工伤事故发生应立即向安全部门、公司、甲方及有关部门进行报告；2）抢救伤员；3）保护好事故现场；4）排除险情，防止事故扩大；组织人员、设置警戒，维护好出事周围的正常秩序。现场发生火警火灾时应采取以下措施：①要立即组织义务消防人员和职工进行扑救；②立即向消防部门报警，并向消防部门提供火情、电器、易燃易爆物等情况和消火栓位置，以便组织有效灭火；③救火方法要得当；④电气设备起火：尽快切断电源，用二氧化碳灭火器灭火，不要向电气设备上泼水救火； ⑤电石库起火：应用黄沙、干粉灭火；⑥化学材料起火：要根据起火物质的性质选择灭火方法，并且要注意防止中毒：⑦灭火以后要保护好火灾现场，设专人巡视，以防死灰复燃，并查找火灾原因。10．3．12．2文明措施（1）文明施工制度1）建立文明施工责任制，划分区域，明确各自分担责任，及时清除杂物，保持施工现场整洁；2）现场中的各种临时设施、包括办公、生活用房，仓库、材料与构件堆场临时水电管线，要严格按照甲方要求搭设或埋设整齐，不能乱堆乱放，不应占用道路和通道以及施工工作面；3）现场水电应有专人管理；4）工人操作地点和周围必须清洁整齐，要做到人离场清；5）制定严格的成品保护措施，严禁损坏、污染成品；6）现场各种材料要按甲方规定的位置堆放，堆放场地坚实平整，并有排水措施，材料堆放要按品种、规格分类堆放，要求堆放整齐，易于保管和使用；7）机械设备应按规定位置安放；8）严格遵守安全生产制度，做到安全文明施工。（2）保证措施1）建立文明施工责任制，明确各级责任，层层控制，层层监督；2）搞好安装员工的思想文明教育，要求在施工过程中礼貌待人，文明施工；3）现场安装员工统一着装，要求整洁；4）建立现场文明管理规章制度，主要由安全员负责检查，项目部全体人员监督，对于违反的，轻则教育、罚款，重则开除；5）施工中做到工完场清，保证施工现场的整洁、材料码放整齐；6）搞好与其他施工单位的现场配合，不与其他单位施工人员发生冲突，有矛盾的协商解决。7）服从总包单位的总体安排，与其他施工单位配合，共同维护施工现场的清洁、整齐、美观；8）服从总包的统一安排，共同搞好现场的成品保护工作。10．3．12．3环保措施（1）合理安排作业时间，尽量减少夜间作业，以减少施工时机具噪声污染；避免影响施工现场内或附近居民的休息；（2）完成每项工序后，应及时清理施工后滞留的垃圾，比如胶、胶瓶、胶带纸等，保证施工现场的清洁；（3）对于密封材料及清洗溶剂等可能产生有害物质或气体的材料，应作好保管工作，并在挥发过期前使用完毕，以免对环境造成影响。'
