锅炉消音器技术规范书

  • 3页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

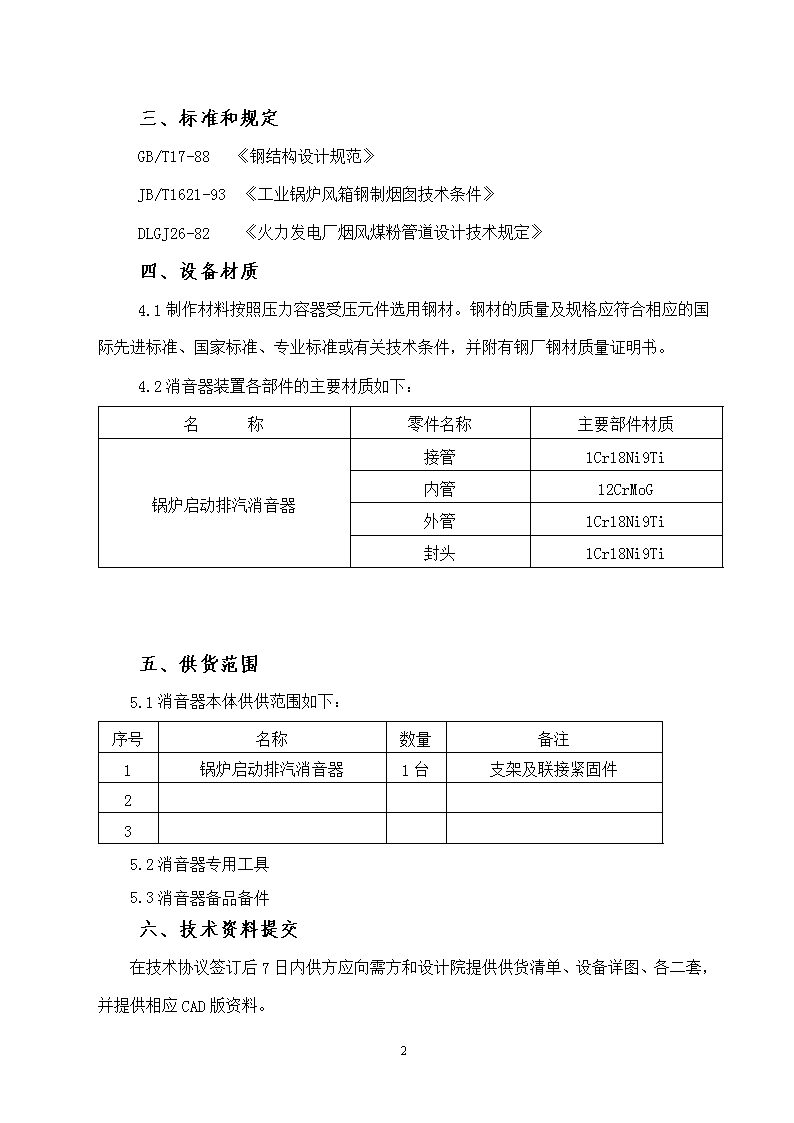

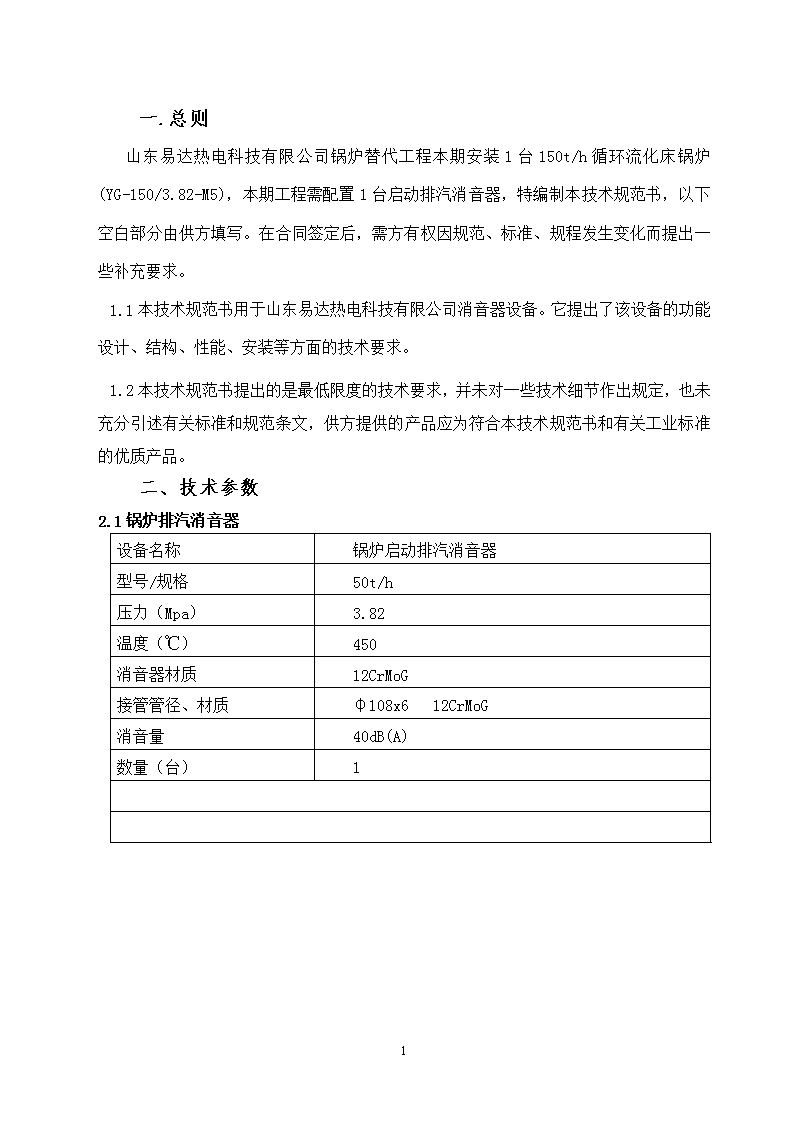

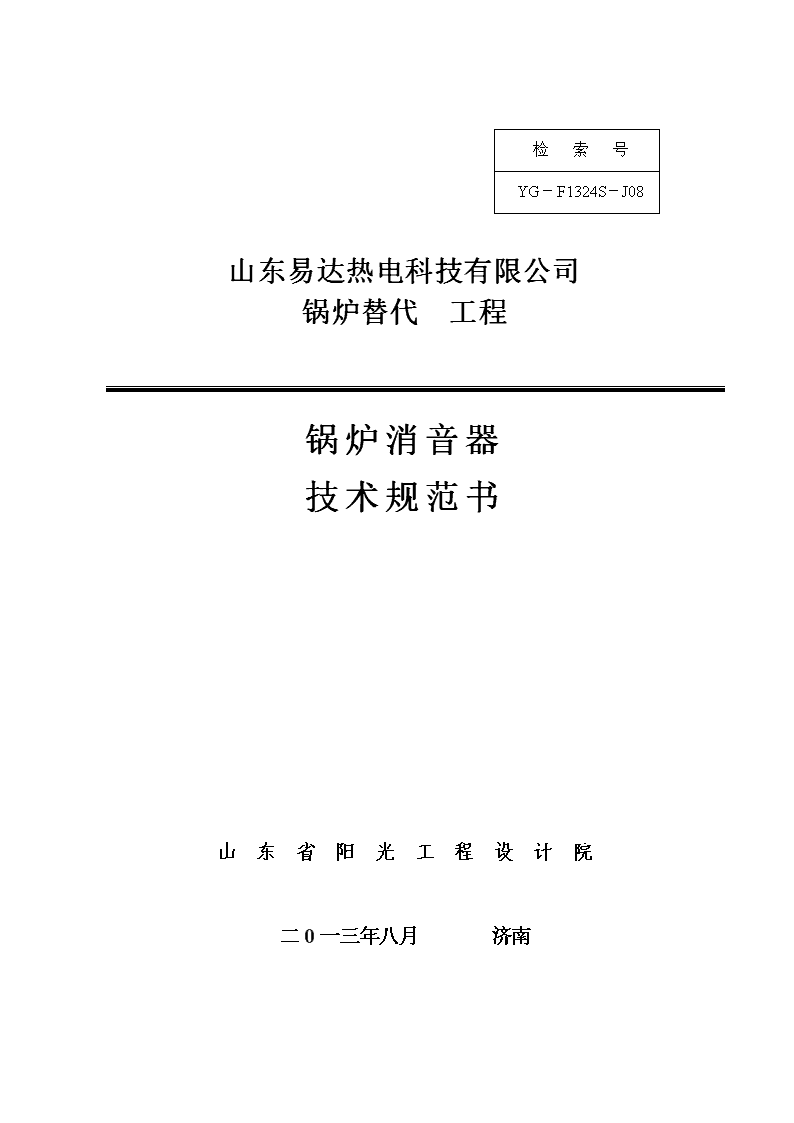

'检 索 号YG-F1324S-J08山东易达热电科技有限公司锅炉替代 工程锅炉消音器技术规范书山东省阳光工程设计院二0一三年八月济南2 一.总则山东易达热电科技有限公司锅炉替代工程本期安装1台150t/h循环流化床锅炉(YG-150/3.82-M5),本期工程需配置1台启动排汽消音器,特编制本技术规范书,以下空白部分由供方填写。在合同签定后,需方有权因规范、标准、规程发生变化而提出一些补充要求。1.1本技术规范书用于山东易达热电科技有限公司消音器设备。它提出了该设备的功能设计、结构、性能、安装等方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求,并未对一些技术细节作出规定,也未充分引述有关标准和规范条文,供方提供的产品应为符合本技术规范书和有关工业标准的优质产品。二、技术参数2.1锅炉排汽消音器设备名称锅炉启动排汽消音器型号/规格50t/h压力(Mpa)3.82温度(℃)450消音器材质12CrMoG接管管径、材质φ108x612CrMoG消音量40dB(A)数量(台)12 三、标准和规定GB/T17-88《钢结构设计规范》JB/T1621-93《工业锅炉风箱钢制烟囱技术条件》DLGJ26-82《火力发电厂烟风煤粉管道设计技术规定》四、设备材质4.1制作材料按照压力容器受压元件选用钢材。钢材的质量及规格应符合相应的国际先进标准、国家标准、专业标准或有关技术条件,并附有钢厂钢材质量证明书。4.2消音器装置各部件的主要材质如下:名称零件名称主要部件材质锅炉启动排汽消音器接管1Cr18Ni9Ti内管12CrMoG外管1Cr18Ni9Ti封头1Cr18Ni9Ti五、供货范围5.1消音器本体供供范围如下:序号名称数量备注1锅炉启动排汽消音器1台支架及联接紧固件235.2消音器专用工具5.3消音器备品备件六、技术资料提交在技术协议签订后7日内供方应向需方和设计院提供供货清单、设备详图、各二套,并提供相应CAD版资料。2'
