调度交换机设备专用技术规范

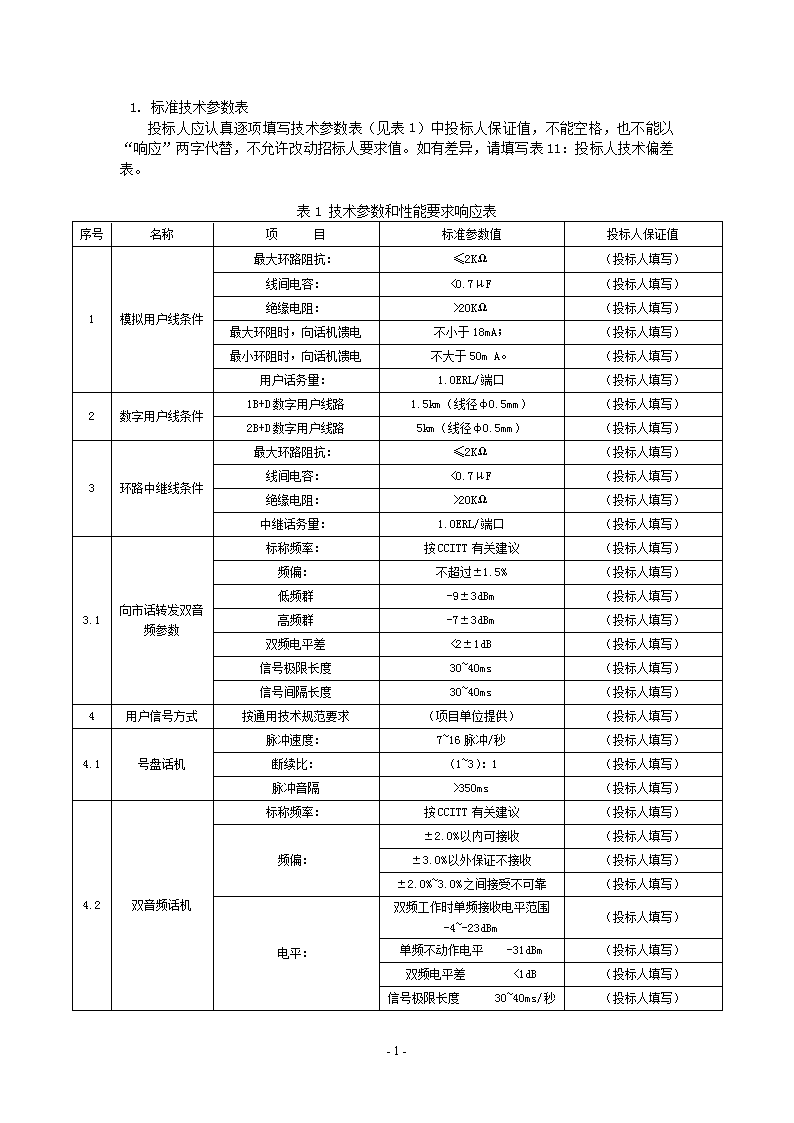

'调度交换机专用技术规范1 目录1.标准技术参数表12.项目需求部分42.1图纸资料提交单位52.2工程概况62.3使用条件62.4可选技术参数表62.5项目单位技术差异表72.6招标人提出的其他资料73.投标人提供信息73.1投标人技术偏差表83.2投标人应提供的其他资料81 1.标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表11：投标人技术偏差表。表1技术参数和性能要求响应表序号名称项目标准参数值投标人保证值1模拟用户线条件最大环路阻抗：≤2KΩ（投标人填写）线间电容：<0.7μF（投标人填写）绝缘电阻：>20KΩ（投标人填写）最大环阻时，向话机馈电不小于18mA；（投标人填写）最小环阻时，向话机馈电不大于50mA。（投标人填写）用户话务量：1.0ERL/端口（投标人填写）2数字用户线条件1B+D数字用户线路1.5km（线径φ0.5mm）（投标人填写）2B+D数字用户线路5km（线径φ0.5mm）（投标人填写）3环路中继线条件最大环路阻抗：≤2KΩ（投标人填写）线间电容：<0.7μF（投标人填写）绝缘电阻：>20KΩ（投标人填写）中继话务量：1.0ERL/端口（投标人填写）3.1向市话转发双音频参数标称频率：按CCITT有关建议（投标人填写）频偏：不超过±1.5%（投标人填写）低频群-9±3dBm（投标人填写）高频群-7±3dBm（投标人填写）双频电平差<2±1dB（投标人填写）信号极限长度30~40ms（投标人填写）信号间隔长度30~40ms（投标人填写）4用户信号方式按通用技术规范要求（项目单位提供）（投标人填写）4.1号盘话机脉冲速度：7~16脉冲/秒（投标人填写）断续比：（1~3）：1（投标人填写）脉冲音隔>350ms（投标人填写）4.2双音频话机标称频率：按CCITT有关建议（投标人填写）频偏：±2.0%以内可接收（投标人填写）±3.0%以外保证不接收（投标人填写）±2.0%~3.0%之间接受不可靠（投标人填写）电平：双频工作时单频接收电平范围-4~-23dBm（投标人填写）单频不动作电平-31dBm（投标人填写）双频电平差<1dB（投标人填写）信号极限长度30~40ms/秒（投标人填写）-8- 信号间隔长度30~40ms（投标人填写）5环路中继信号方式按通用技术规范要求（项目单位提供）（投标人填写）5.1向市话转发号盘脉冲参数脉冲速度：10±1/S（投标人填写）断续比：（1.6~±0.2）：1（投标人填写）脉冲音隔：>250ms（投标人填写）6过负荷控制调度交换机应具有过负荷控制能力，以保证本机重要用户通信畅通。（项目单位提供）（投标人填写）7铃流和信号铃流信号：75V±15V，25Hz±3Hz的正弦波（投标人填写）信号音源：450Hz±25Hz，谐波失真<10%（投标人填写）8多频信号按通用技术规范要求（投标人填写）8.1发送部分标称频率：按CCITT有关建议（投标人填写）频偏：不超过±5Hz（投标人填写）发送电平：-8±1dB（投标人填写）双频电平差：<1dB（投标人填写）8.2接收部分输入信号频偏：±10Hz（投标人填写）双频工作时单频信号输入电平为：-1~31dBm（投标人填写）非相邻两个频率电平差：≤7dB（投标人填写）相邻两个频率电平差≤5dB（投标人填写）9可靠性指标全部系统中断时间平均每年不超过3分钟。（项目单位提供）（投标人填写）MTBF应大于10年。（项目单位提供）（投标人填写）10整机指标投标调度交换机机型（项目单位提供）（投标人填写）投标调度交换机软件版本（项目单位提供）（投标人填写）投标调度台型号（项目单位提供）（投标人填写）投标数字录音系统型号（项目单位提供）（投标人填写）调度台与调度交换机连接方式、说明（项目单位提供）（投标人填写）数字录音系统与调度交换机/调度台连接方式、说明（项目单位提供）（投标人填写）11调度交换机容量本期用户端口容量（按卡板实际配置）（项目单位提供）（投标人填写）最大用户端口容量（项目单位提供）（投标人填写）本期2M中继线端口容量（按卡板实际配置）（项目单位提供）（投标人填写）最大2M中继线端口容量（项目单位提供）（投标人填写）-8- 交换机远端模块能力（项目单位提供）（投标人填写）12调度交换机处理能力本期处理能力（项目单位提供）（投标人填写）最大处理能力（项目单位提供）（投标人填写）13交换机机柜交换机本期机柜数（项目单位提供）（投标人填写）交换机最大机柜数（项目单位提供）（投标人填写）机柜尺寸（项目单位提供）（投标人填写）14交换机供电供电要求/电压变动范围（项目单位提供）（投标人填写）每机柜供电路数（项目单位提供）（投标人填写）每路供电容量（项目单位提供）（投标人填写）15机柜承重要求（kg/m2）按通用技术规范要求（项目单位提供）（投标人填写）16交换机结构交换系统结构（项目单位提供）（投标人填写）交换机最大BHCA（项目单位提供）（投标人填写）交换机最大ERL数（项目单位提供）（投标人填写）17各类设备可靠性指标按通用技术规范要求（项目单位提供）（投标人填写）18各类设备MTBF指标按通用技术规范要求（项目单位提供）（投标人填写）19调度交换机基本要求按通用技术规范要求（项目单位提供）（投标人填写）20调度台基本要求按通用技术规范要求（项目单位提供）（投标人填写）21录音系统基本要求按通用技术规范要求（项目单位提供）（投标人填写）22基本呼叫处理功能按通用技术规范要求（项目单位提供）（投标人填写）23组网、交换功能按通用技术规范要求（项目单位提供）（投标人填写）24调度功能按通用技术规范要求（项目单位提供）（投标人填写）25会议功能按通用技术规范要求（项目单位提供）（投标人填写）26录音功能按通用技术规范要求（项目单位提供）（投标人填写）27信令要求按通用技术规范要求（项目单位提供）（投标人填写）28同步要求按通用技术规范要求（项目单位提供）（投标人填写）29维护终端硬件描述（项目单位提供）（投标人填写）软件界面描述（项目单位提供）（投标人填写）维护管理功能描述（项目单位提供）（投标人填写）终端与交换机连接方式描述（项目单位提供）（投标人填写）30交换机所支持的端口类型列表按通用技术规范要求（项目单位提供）（投标人填写）-8- 2.项目需求部分表2货物需求及供货范围一览表序号名称单位项目单位要求投标人响应型式、规格数量型式、规格数量1交换机公共系统（冗余配置）512线，远景892线套22Mbps数字中继板块316路普通模拟用户板块42WGSLS环路中继板块54WE&M中继板块数字调度用户板（1B+D）6数字调度用户板（2B+D）块7模拟电话来电显示板块8网络维护接口板9IP接口板102B+D/2M转换器（不少于8路）对11分体式调度台（带2B+D接口）触摸屏式台12分体式调度台（带2B+D接口）按键式台13一体式调度台（带2B+D接口）触摸屏式14一分体式调度台（带2B+D接口）按键式15分体式调度台（带1B+D接口）触摸屏式台16分体式调度台（带1B+D接口）按键式台17一体式调度台（带1B+D接口）触摸屏式-8- 18一分体式调度台（带1B+D接口）按键式1916路录音系统套208路录音系统套21交换机与调度台维护终端（含15寸液晶显示器、4切1KVM切换器1个）台标准机柜个辅助及安装材料套投标人负责填写供货范围清单，包括机盘名称、代码、规格、数量、生产地。网管系统设备要求详细硬件配置清单。注1：项目单位按工程实际传输距离分别填写所需板卡的型号及数量。注2：机柜前后门的规格型号按照工程项目单位的实际需求供货。表3必备的备品备件、专用工具和仪器仪表供货表序号名称单位项目单位要求投标人响应备注型号和规格数量型号和规格数量123452.1图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。表4卖方提交的需经确认的图纸资料及其接收单位提交图纸、资料名称接收图纸单位名称、地址、邮编、电话提交份数认可图、最终图（附电子文档）（设计单位）认可图、最终图说明书试验报告（附电子文档）（业主）-8- 2.2工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3使用条件表5使用条件参数表序号名称单位招标人要求值1抗地震能力地面水平加速度0.3g地面垂直加速度0.15g2环境温度最高气温：55℃最低气温：-15℃最大日温差25℃3室内的温度和湿度最高气温40℃最低气温-1℃平均湿度（25℃时）不高于90%4室内接地电阻不大于5W5供电电压DC-48V6地板负重400kg/m22.4可选技术参数表表6可选技术参数表序号项目标准参数值招标人要求值投标人保证值1（项目单位提供）（投标人填写）2（项目单位提供）（投标人填写）……-8- 2.5项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。表7项目单位技术差异表（项目单位填写）（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值12……2.6招标人提出的其他资料3.投标人提供信息表8销售运行业绩表序号型号规格数量用户单位用户联系人用户联系人电话投运时间备注1234567表9推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名称型号和规格单位数量123456-8- 表10主要部件材料表序号名称型号、规格、厂家、原产地备注招标人要求投标人响应1234563.1投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。若有偏差投标人应如实、认真地在技术偏差表（表12）中填写偏差值，否则视为与本招标文件中规定的要求一致。若无技术偏差则应在技术偏差表中填写“无偏差”。表11投标人技术偏差表序号项目对应条款编号技术招标文件要求差异备注1233.2投标人应提供的其他资料3.2.1用户运行证明3.2.2同类产品鉴定证书及鉴定产品的型式试验报告表12投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间12345表13投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位1234-8-'
