浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表

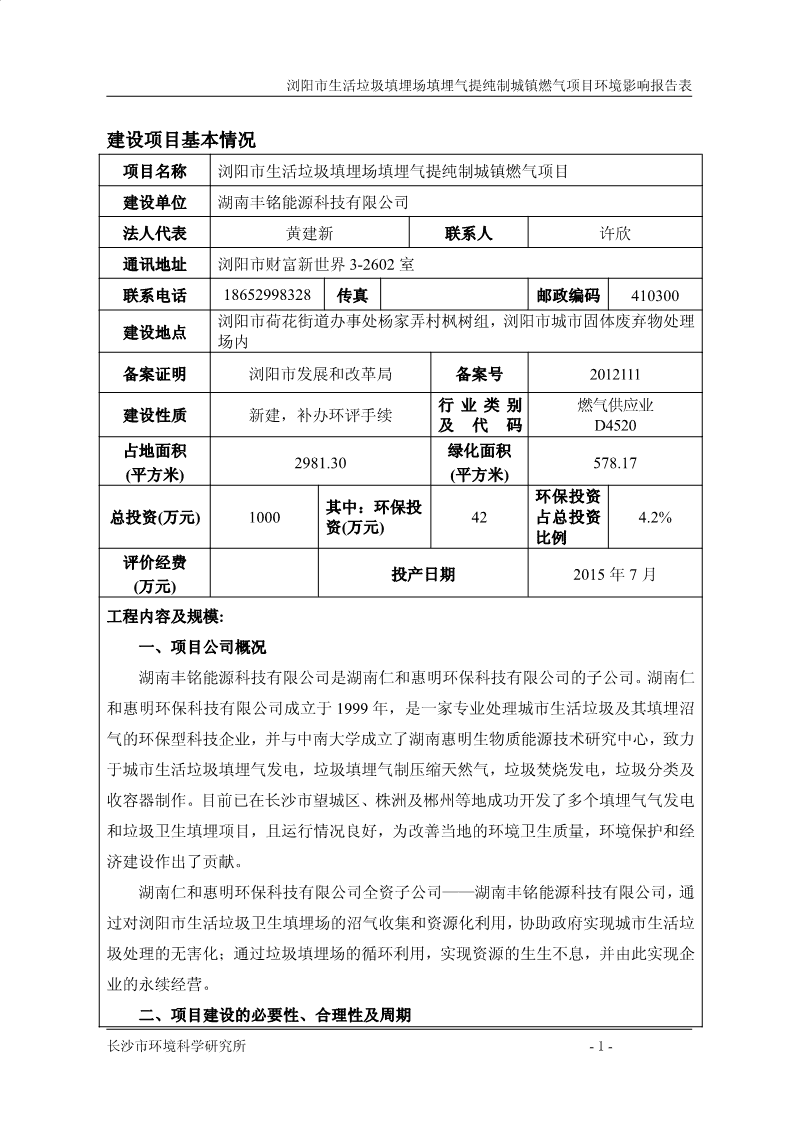

'浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表建设项目基本情况项目名称浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目建设单位湖南丰铭能源科技有限公司法人代表黄建新联系人许欣通讯地址浏阳市财富新世界3-2602室联系电话18652998328传真邮政编码410300浏阳市荷花街道办事处杨家弄村枫树组，浏阳市城市固体废弃物处理建设地点场内备案证明浏阳市发展和改革局备案号2012111行业类别燃气供应业建设性质新建，补办环评手续及代码D4520占地面积绿化面积2981.30578.17(平方米)(平方米)环保投资其中：环保投总投资(万元)100042占总投资4.2%资(万元)比例评价经费投产日期2015年7月(万元)工程内容及规模:一、项目公司概况湖南丰铭能源科技有限公司是湖南仁和惠明环保科技有限公司的子公司。湖南仁和惠明环保科技有限公司成立于1999年，是一家专业处理城市生活垃圾及其填埋沼气的环保型科技企业，并与中南大学成立了湖南惠明生物质能源技术研究中心，致力于城市生活垃圾填埋气发电，垃圾填埋气制压缩天然气，垃圾焚烧发电，垃圾分类及收容器制作。目前已在长沙市望城区、株洲及郴州等地成功开发了多个填埋气气发电和垃圾卫生填埋项目，且运行情况良好，为改善当地的环境卫生质量，环境保护和经济建设作出了贡献。湖南仁和惠明环保科技有限公司全资子公司——湖南丰铭能源科技有限公司，通过对浏阳市生活垃圾卫生填埋场的沼气收集和资源化利用，协助政府实现城市生活垃圾处理的无害化；通过垃圾填埋场的循环利用，实现资源的生生不息，并由此实现企业的永续经营。二、项目建设的必要性、合理性及周期长沙市环境科学研究所-1- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表浏阳市生活垃圾卫生填埋场位于距浏阳市城区3.5km的荷花街道办事处杨家弄村枫树组。该处置场采用改良厌氧型卫生填埋方式，设计日垃圾处理量425t，整个工程建设占地面积341.8亩，填埋容量为515万m³，设计年限33年。现日垃圾处理量为500t。《浏阳市生活垃圾卫生填埋场环境影响报告书》于2003年7月3日由湖南省环境保护厅下发了环评批复（湘环评[2003]41号），详见附件。浏阳市生活垃圾卫生填埋场已运行了7年多，2013年后日垃圾处理量为600t，现已填埋生活垃圾量为100万m³，填埋场的填埋气日产生量已超过9000m³/d。随着填埋场内生活垃圾量的日益增加，填埋气的产生量将逐渐增大，填埋气对周边环境造成的污染也将逐渐加剧，对填埋气进行收集处理的形式已迫在眉睫。通过项目建设可以将填埋场填埋气加以利用，不仅可以解决其造成的安全和污染问题，也可实现节能减排，更可以产生绿色能源，符合国家对垃圾处理的资源化要求。项目建设不仅可减少填埋气体在填埋层内的移动，降低闷烧、爆炸和垃圾堆体崩塌的危险，还可治理垃圾填埋场填埋气体及臭味的问题，达到美化和改善环境的功效。同时，项目建设可以改善填埋气体对附近人员身体健康以及填埋场周围植栽树木的毒害程度，消除有害及造成温室效应的气体（甲烷及非甲烷有机化合物）。另外，相比于发达国家，我国的天然气和可再生能源等清洁优质的能源在能源结构中的比例一直偏低，这导致了随着经济的长足进步却付出空气污染的沉重代价。因此，对垃圾填埋气的收集和利用，将有利于提高我国的能源利用效率。项目建设对于优化浏阳市目前能源消费结构具有重要的作用。因此，湖南丰铭能源科技有限公司承建的浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目的实施十分必要，符合《浏阳市城市燃气发展规划（2013-2020）》的需要，符合国家对垃圾处理的资源化要求。据现场勘查，本项目垃圾填埋气提纯生产区、贮存区以及厂区配套用房已于2013年8月建成并完成设备安装工作，而垃圾填埋气收集及输送管道敷设尚未建设。且由于项目建设初期技术工艺、设备调试、公司运营等诸多原因，该项目从建成至今一直未运行，厂区生产设备一直处于闲置状态。在此过程中湖南仁和惠明环保科技有限公司未办理相关环保手续。2015年初湖南丰铭能源科技有限公司正逐一完善各项环保手续当中。为此，建设长沙市环境科学研究所-2- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表单位湖南丰铭能源科技有限公司特委托长沙市环境科学研究所，承担《浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表》编制工作，补充建设项目环境影响评价，完善建设项目环境保护审批手续。本次环评属于补办环评手续。三、工程概况1、已建项目选址项目垃圾填埋气提纯厂区位于浏阳市荷花街道办事处杨家弄村枫树组，浏阳市城市固体废弃物处理场内，位于填埋场库区东南部副坝。项目厂区东侧、南侧、西侧均为山丘，北侧为填埋场库区，整个厂区地势高于填埋库区约128.4m。2、工程建设内容及生产规模项目总投资1000万元，建设内容包括垃圾填埋气收集，提纯，管道输送3个部分，其中：⑴已建内容包括：垃圾填埋气提纯生产工艺区、贮存区以及配套用房。其中垃圾填埋气提纯工艺区内已建有系统，水洗除尘系统，干法脱硫系统，双皮膜储气柜，PSA脱碳系统以及钢制产品气缓冲罐等装置。项目工艺路线主体为：填埋气→风机升压→水雾除尘→干法脱硫→气柜储存→气液分离→PSA吸附脱杂质→产品气缓冲罐→成品气输送管道→浏阳市区成品气输送主管道。⑵待建内容包括：①填埋气体收集系统项目建设单位将采用打井插管方式设置填埋气体收集系统，拟采用石笼与HDPE管结合的形式，作为填埋气体导排的设施。建设单位将根据浏阳市生活垃圾卫生填埋场垃圾填埋区域面积，产气量设置收集井，再通过填埋气体收集支管、填埋气体收集主管与导气石笼内HDPE管连接，由填埋气提纯生产工艺区罗茨风机将填埋气体收集送至垃圾填埋气提纯生产工艺区。②成品气输送管道敷设项目建设单位拟敷设成品气输送管道，设计管道路径：垃圾填埋气提纯厂区沿浏长沙市环境科学研究所-3- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表阳市生活垃圾卫生填埋场进出场道路——进入G319往北——S30长浏高速南接线与金沙南路环岛路口处对接浏阳市区成品气输送主管道。项目工程成品气输送管道全长2529m，管径De160。③项目将利用浏阳市城市固体废弃物处理场填埋气体，经提纯后达到《城镇燃气分类和基本特性》（GB/T13611-2006）天然气12T中3号试验气技术指标要求的燃气产品气。浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目生产规模为12000Nm³/d。3、浏阳市城市固体废弃物处理场生活垃圾资源及填埋气体产生量分析①浏阳市城市固体废弃物处理场生活垃圾填埋量预测浏阳市城市固体废弃物处理场位于距浏阳市城区3.5km的荷花街道办事处杨家弄村枫树组。该处置场采用改良厌氧型卫生填埋方式，设计日垃圾处理量425t。该固体废弃物处理场已运行了7年多，2013年后日垃圾处理量为600t，现已填埋生活垃圾量为100万m³，填埋场的填埋气日产生量已超过9000m³/d。根据《浏阳市生活垃圾卫生填埋场环境影响报告书》及浏阳市城市固体废弃物处理场生活垃圾填埋量的统计资料，结合浏阳市城市规划的发展趋势，并借鉴同类型城市生活垃圾的增长情况，对浏阳市城市固体废弃物处理场生活垃圾填埋量进行预测，见表1～2。长沙市环境科学研究所-4- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表表1浏阳市城市固体废弃物处理场生活垃圾填埋量预测表表2浏阳市城市固体废弃物处理场生活垃圾填埋量预测表长沙市环境科学研究所-5- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表本项目原料沼气单位进气价0.15元/m³（含税）；单位制气成本约为0.72元/m³，燃气售气价为2.65元/m³（不含税），3.0元/m³（含税），预计在5至8年内能完全收回投资成本，垃圾厌氧发酵的周期是8年，浏阳市城市固体废弃物处理场每年会以高于600万方的垃圾进场，该项目完全可以维持到收回投资成本。如垃圾产生气体不足以维持项目运行，该部分设备也可以在集团公司内部其它项目上自行调剂。本项目服务年限预计为15年。②浏阳市城市固体废弃物处理场生活垃圾成份统计资料表3浏阳市城市固体废弃物处理场生活垃圾成份统计有机物（%）无机物（%）可回收物（%）植物动物合计≥10mm≤10mm合计纸竹木塑料玻璃金属其它合计23.7110.4734.183.5424.5928.136.060.7825.611.250.323.6737.69③填埋气体成份填埋气体的成份及产生量与生活垃圾填埋量、垃圾中可降解有机物的含量、含水率、填埋体温度、pH值、已填埋时间等因素密切相关。根据浏阳市城市固体废弃物处理场填埋气体的组成成分资料，浏阳市城市固体废弃物处理场填埋气体的组成成份见表4。表4填埋气体组成成份表组分CH4CO2O2H2S其它体积百分数45～6525～45≤0.013≤0.0001≤0.034、生产工艺参数项目原料气为垃圾填埋气，原料气参数见表5。表5原料气参数表原料气气体参数参数值设计值流量m³/d~1200012000甲烷CH4%≥5050二氧化碳CO2%≤46.7150氮气N2%≤2.593氧气O2%≤0.71硫化氢H2Sppm≤500500水H2O饱和饱和碳烃类//温度℃30～40℃30～40℃入口压力kPa~10kPa10kPa城镇燃气产品气技术指标对照《城镇燃气分类和基本特性》（GB/T13611-2006）。长沙市环境科学研究所-6- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表表6天燃气技术指标表项目利用垃圾填埋气提纯城镇燃气产品气，要求符合《城镇燃气分类和基本特性》（GB/T13611-2006）天然气12T中3号试验气技术指标，具体参数如表7。表7垃圾填埋气提纯城镇燃气标准项目产品气指标备注产品气流量与原料组分和流流量m³/d~12000量有关高位发热量MJ/m³＞31.4MJ甲烷CH4%≥91二氧化碳CO2%≤3符合《城镇燃气分类和基本特硫化氢H2Smg/m³≤6性》（GB/T13611-2006）天然最高操作压力下，水露水露点℃气12T中3号试验气技术指标点不高于-20产品温度℃20～40压力MPa≥0.354、主要生产设备及原辅材料消耗表8已建垃圾填埋气提纯厂区生产设备明细表序号项目规格及型号品牌产地数量单位一、硬件部分（非标设备）Dn600X5043mm,容积1.195m³,工作压1吸附塔定制5台力:-0.08〜0.8MPa(G)，材质：碳钢原料气缓冲DnlOOOX5372mm,容积3.7m³，工作压力：2定制1台罐0.05MPa(G),材质：碳钢原料气分液Dn600X5033mm,容积0.8m³，工作压力：3定制1台罐0.8MPa(G)，材质：碳钢产品气缓冲Dn3400X12000iran,容积102m³,工作压力：4定制2台罐0.8MPa(G),材质：碳钢Dn800X3800mm,容积2.1m³,工作压力：0.专业压力容5中间缓冲罐定制1台3MPa(G)，材质：碳钢器制造厂Dn600X1600mm,容积0.45m³,工作压力：-0.6初级过滤器定制1台008〜0.005MPa(G),材质：碳钢热镀锌8水洗喷淋塔Dn800X5000mm,含填料，材质碳钢热镀锌定制1套Dn600X1600mm,容积0.45m³,工作压力：-0.9气液分离器008〜0.005MPa(G),材质：碳钢热镀锌,滤芯定制1台材质304。Dnl600X7036mm,容积10.2m³,工作压力：0.10脱硫塔定制2台05MPa(G)双皮膜储气112000m³,工作压力：1〜2kPa(G)蒙特定制1套柜长沙市环境科学研究所-7- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表Dn600X1600mm,工作压力：0.005MPa(G),12气柜外膜水封中科能环定制1台材质：碳钢热镀锌Dn600X1400mm,工作压力：0.005MPa(G),13气柜内膜水封中科能环定制1台材质：碳钢热镀锌二、换热器管程：介质沼气，压力15kPa，进气温度管式换热器150°C，材质316L;壳程：介质沼气,压力1中科能环定制1台（气-气）0.8MPa进气温度：20°C,排气温度35*C，材质304。管程：介质沼气，压力0.8MPa进气温度：管式换热器135C，排气温度38℃，材质316L;壳程：介2中科能环定制1台（气-液）质水，压力0.25MPa，进口温度20°C,出口温度25*0,材质304;三、动力设备型号：VW-9.8/0.1-8，排气量：9.8m³/min(进原料气压缩气标态），排气压力：0.8MPa(G),排气温度：1环宇安徽1套机40*C,配套中间气液分离器、冷凝器、安全阀、防爆电机型号：2BE1-153，型式：水环式(闭环），入口流量：440m³/hr，入口温度：40°C,配套板2闭式真空泵神珑湖北1套式换热器、气液分离器、自动补水系统、防爆电机型号：AW6708，型式：活塞式压缩机，排气3空气压缩机量：0.6m³/min,排气压力：0.8MPa，配套冷聚才深圳1套冻式干燥机、三级过滤器。型号：ARD-125HG,吸入风量：9.89m³/min,4罗茨风机台湾2台升压能力压力：29.4kPa,配套防爆变频电机。型号：30RB-080,制冷量：80Kw,配套一个5冷水机组开利上海1台600L的不锈钢水箱。四、吸附剂1除水吸附剂氧化铝吸附剂，球状，Ø3〜5mm上海300KgCO2专用吸附3SI-01吸附剂，球状，Ø1〜3mm中科能环成都3750Kg剂4填料瓷球，球状，Ø10〜15mm萍乡200Kg安徽淮北5除油吸附剂BC-30D吸附剂，柱状，Ø2〜3mm安徽150Kg深化6Fe2O3脱硫剂ZDE-01脱硫剂，柱状，F(4.5-5.5)X(5〜15)龙光四川12.8lOOOKg五、控制系统监控计算机（内存2G，硬盘250G，22"彩1监控站色TFT)，西门子S7-300编程软件，监控软DELL/华硕/1套件，通讯卡2工作站西门子S7-300PLC工作站SIEMENS德国1套GGD控制柜3GGD2200*800*600中科能环成都1套(PLC柜）六、仪器仪表气柜超声波输出：4〜20mA,防爆等级：EexiaIIBT6IP671NIVELC0欧洲1台测距仪型号：WP401A-5G24S2i，智能型，配两通，智能压力变2防爆等级ExiaIICT4，测量元件材质望源上海19台送器SUS316L型号：WBZPK-446i，量程：-50〜200℃，插一体化温度3深：150mm，法兰连接，精度±0.2%,防爆等望源上海11只变送器级ExiaIICT6不锈钢压力型号：Y-100，量程：0〜1.6MPa，测量元件4望源上海19只表材质0Crl8Ni9双金属温度型号：WSS-483，插深：150mm，可调角型，5望源上海13只计法兰连接，精度1.5级长沙市环境科学研究所-8- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表玻璃板液位型号：UB-IIA，量程：600mm，本体材质6望源上海4只计0Crl8Ni9，侧侧安装，法兰连接可燃气体报型号：GT-1030-TS，量程:0〜100%LEL，催聚光杭州4只7警器化燃烧/电化学式，不带表头，精度：±3%FS壁挂式报警型号：GC-1010A聚光杭州1台8控制器9甲烷分析仪型号：GT196~CH4,量程：0〜100%ADOS德国2套10氧气分析仪型号：GT196~O2,量程：0〜3%ADOS德国1套表9垃圾填埋气提纯厂区原辅材料消耗一览表序号名称设备年消耗物料成分及材质1脱硫剂脱硫塔10.4t/aFe2O3，红（黄）褐的园柱形条状2除水吸附剂吸附塔1.2t/aφ3～5球状，吸附H2O3CO2专用吸附剂吸附塔0.188t/aφ1～3球状，吸附CO24填料吸附塔0.03t/aφ30球状，白色，气体分布5机油矿物油105kg/a/6劳保用品抹布、手套、工作服4.5kg/a/7填埋气生活垃圾填埋场438万m³（CH4，CO2，H2S，N2，O2）8水/11176.3t/a/528万9电填埋场/kwh/a5、主要技术经济指标表10垃圾填埋气提纯厂区主要经济技术指标序号项目单位数量备注1总用地面积㎡2981.302总建筑面积㎡98.713门卫室㎡14.71其中4值班室㎡84.05总建筑占地面积㎡98.716设备基础占地面积㎡726.037建筑密度%30.208容积率0.039绿地面积㎡918.210绿化率%30.8011总投资万元100012城镇燃气产气规模Nm³/d1200013劳动定员人106、总平面布局项目厂区包括垃圾填埋气提纯生产工艺区、贮存区以及配套用房。整个厂区东侧、南侧、西侧均为山丘，北侧为填埋场库区，厂区整体地势高于填埋库区约128.4m。提纯生产工艺区位于厂区中部，已建有罗茨风机升压系统，水洗除尘系统，干法脱硫系统，PSA脱碳系统等装置。贮存区位于厂区东侧，设置有双皮膜储气柜以及2座钢制产品气缓冲罐位于厂区东侧地势较高处。长沙市环境科学研究所-9- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表配套用房位于厂区西侧，一层结构，设置有控制系统工作站及值班办公室。厂区西侧设置有1处出入口，已建有水泥硬化路面接通至填埋场主干道（详见附件平面布置图）。项目厂区总平面布置已严格按照《建筑设计防火规范》（GB50016-2006）、《城镇燃气设计规范》（GB50028-2006）、《石油天然气工程设计防火规范》（GB50183-2004）的要求建设布局，设施之间的防火距离符合有关法规的要求。表11厂区内配套用房与提纯工艺设施之间的防火间距名称可燃气体压缩机露天油气密闭设备及阀组项目规范要求（m）实际间距（m）规范要求（m）实际间距（m）值班室10.016.05.016.0配电间12.016.010.016.0表12项目产品气缓冲罐与站内建、构筑物的防火间距产品气缓冲罐总容积产品气缓冲罐与建、构筑之间的防火间距（V=204m³）建筑物名称规范要求（m）实际间距（m）明火、散发火花地点>30>30调压室、压缩机室、计量室>1525.4控制室、变配电室等辅助建筑>2532.2值班办公配套用房>2532.2站内道路>1011.1围墙>1518.2表13项目产品气缓冲罐与站外建、构筑物的防火间距缓冲罐与建、构筑之间的防火间距项目规范要求（m）实际间距（m）明火、散发火花地点30周围无民用建筑25周围无甲、乙类液体储罐，易燃材料堆场25周围无室外变、配电站30周围无高速，Ⅰ、Ⅱ级，城市快速15周围无公路、道路（路边）其他10周围无>380V2.0倍杆高周围无架空电力线（中心线）≤380V1.5倍杆高周围无Ⅰ、Ⅱ级1.5倍杆高周围无架空通信线（中心线）其他1.5倍杆高周围无7、收集及输送管道系统⑴垃圾填埋气提纯厂区已建管材、管道及连接①厂区内已建输送天然气管道，采用高压不锈钢无缝钢管，材质为06Cr19Ni10，其质量应符合《流体输送用不锈钢无缝钢管》GB/T14976-2012的要求。②厂区内已建输送非天然气管道，管径大于DN300管道采用直缝埋弧焊钢管，材质为L360，其技术性能应符合GB/T9711.2-1999的相关要求；管径小于DN300的长沙市环境科学研究所-10- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表管道均采用无缝钢管，材质为16Mn，其技术性能应符合GB6479-2000的相关要求。③厂区内已建管道的连接均采用焊接连接，管道与阀门、过滤器、流量计等附件的连接采用法兰或卡套螺纹连接。⑵垃圾填埋气收集管道建设项目将采用打井插管方式设置填埋气体收集系统，拟采用石笼与HDPE管结合的形式，作为填埋气体导排的设施（详见附图）。表14填埋气收集管道工程原辅材料消耗量序号工程名称规格单位数量备注填埋气体收集主1De200m实际情况根据垃圾填埋区域面积，产气量设置管PE收集井数量，从而确定收集主管、支填埋气体收集支2De90m实际情况管长度管PE气体收集井导气根据填埋3De200mPE管分布无数个20mm孔径石笼内PE管深度确定根据垃圾填埋区域面积，产气量设置收集井数量，本项目收集井最大不超4垂直气体收集井Φ200座至多80过80座，随垃圾底层2.5m以上，防止破坏渗滤液收集、导流支管与主管对接处设置阀门，至多805阀门Φ50个实际情况个本工程填埋气体垂直气体收集井由建设单位聘请专业钻井队负责打井，项目建设单位无设备进行打井。⑶成品气输送管道建设项目输配燃气管道采用中压A级一级系统供气，其中压A级管网供气压力（提纯厂区出站压力）为0.4MPa。根据浏阳市规划设计院提供的设计方案，管道路径为垃圾填埋气提纯厂区沿浏阳市生活垃圾卫生填埋场进出场道路——进入G319往北——S30长浏高速南接线与金沙南路环岛路口处对接浏阳市区成品气输送主管道。输送管道全长2529m，管径De160，管材主要为PE聚乙烯管。①输送管道工程设计指标表15成品天然气输送管道统计表有无跨越管径长度施工方桥梁、水域所属社区街起点终点压力mmkm法及高速公道路、农田浏阳市生活金沙南路环垃圾卫生填岛路口成品定向钻浏阳市荷花De1602.529中压无埋场提纯厂气输送主管穿越街道办事处区道长沙市环境科学研究所-11- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表②管材输送管道工程全部沿现有道路一侧进行敷设。管径De160的埋地燃气管道采用PE80，SDR11系列PE管。管材应符合《燃气用埋地聚乙烯管材》GB15558.1-2003的规定；管件应符合《燃气用埋地聚乙烯管件》GB15558.2-2005的规定。管道防腐：本工程对于埋地敷设的PE管，不考虑防腐。③管道敷设根据浏阳市规划设计院的要求，从浏大公路进入垃圾填埋场路段管线布置于现状道路东南侧，距离道路边线1.0m。沿浏大公路段燃气管道布置于道路西南侧绿化带下，距离现状道路边线7.5m。工程输送管道埋地敷设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道（含人行道）下时，不得小于0.6m；埋设在机动车不可能到达的地方时，不得小于0.5m；埋设在水田下时，不得小于0.8m。④管道安全间距地下燃气管道不得从建筑物和大型构筑物的下面穿越（注：不包括架空的建筑物和大型构筑物如立交桥等）。地下聚乙烯燃气管道与地下热力管道的水平、垂直净距应符合《聚乙烯燃气管道技术规程》CJJ63-2008的规定。燃气管道与建（构）筑物或相邻管道之间的水平间距详见表16。表16燃气管道与建（构）筑物或相邻管道之间的水平间距（m）地下燃气管道压力（MPa）项目低压中压<0.01B≤0.2A≤0.4建筑物基础0.71.01.5给水管0.50.50.5污水、雨水排水管1.01.21.2电力电缆直埋0.50.50.5（含电车电缆）在导管内1.01.01.0直埋0.50.50.5通信电缆在导管内1.01.01.0DN≤300mm0.40.40.4其他燃气管道DN>300mm0.50.50.5直埋1.01.01.0热力管在管沟内1.01.51.5长沙市环境科学研究所-12- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表电杆（塔）基础35kV有关条款的决定》中，属于鼓励类项目：沼气净化设备、沼气管道供气、装罐成套设备制造。以及沼气工程、“三沼”综合利用、沼气灌装提纯等。因此，本项目建设符合国家产业政策。长沙市环境科学研究所-56- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表9、环保投资本项目投资1000万元，其中环保投资42万元，约占总投资的4.2%，投资费用估算见表42。表42建设项目环保投资一览表项目说明投资（万元）备注雨污分流，厂区内污水管网建设，并回注入垃圾新增雨棚，并在水环境保填埋场库区；冷凝水集水池；20厂区四周设置雨护在填埋气提纯生产工艺区设置雨棚，并在厂区四水排水沟周设置雨水排水沟垃圾分类收集，一般固废储存场，危废固废暂存固废处置10新增场地声环境保基础减振、隔声、消声隔音等防治设施，车辆进12增设多处减速带护出管理、减速、禁止鸣笛等标识设置填埋气提纯：水雾除尘→干法脱硫→气柜储存→大气环境计入设备购气液分离→PSA吸附脱杂质→产品气缓冲罐，以已建保护置成本及各过滤装置合计42/10、“三同时”验收工程内容和监测内容据现场勘查，项目已于2013年8月建成并完成设备安装工作，但由于技术工艺、设备调试、公司运营等诸多原因，该项目从建成至今一直未运行，厂区生产设备一直处于闲置状态。本次环评属于补办环评手续。环评就现有项目存在问题及现有环保治理措施的可行性进行了分析。为指导建设单位加强项目的环境管理，使项目的环境保护工作落到实处，按照《储油库、加油站大气污染治理项目验收检测技术规范》（HJ/431-2008）要求，落实“三同时”检查、验收的主要内容和管理目标如下表43、44。表43已建项目环境保护整改验收及监测表项目名称监测内容现有的防治措施内容整改要求及措施执行标准厂区范围内地势最高处设置贮存《大气污染物综合放散管排放区；2座缓冲罐上设有集中放散装排放标准》要求的口，监测因子置，且高出设备工作平台约5m，非甲烷总烃“周界废气/甲烷、非甲烷放散管垂直向上。贮存区周边外浓度最高总烃类100m范围其它建筑顶层屋面均点”4.0mg/m3的监低于缓冲罐放散装置6.5m以下控浓度限值CODcr生活污水经化粪池预处理后，由BOD5厂区自建污水管道回注入垃圾填配套用房NH3-N埋场库区，进入浏阳市城市固体《生活垃圾填埋场生活污水动植物油废弃物处理场渗滤液处理站进行污染控制标准》SS处理/（GB16889-2008）CODcr经收集水池收集后由厂区自建污表2中排放浓度限填埋气冷BOD5水管道回注入垃圾填埋场库区，值凝水NH3-N进入浏阳市城市固体废弃物处理SS场渗滤液处理站进行处理长沙市环境科学研究所-57- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表PH厂区运营后拟设置生产操初期选型采用了低噪声设备，设《工业企业厂界环作手册及规则制度；厂区备基础采用了减振器柔性安装；境噪声排放标准》噪声厂界噪声内增设多处减速带；对高贮存区各缓冲罐放散装置排气管（GB12348-2008）2噪声动力设备采用隔声屏均安装了排气消声器类标准障进行噪声治理脱硫剂除水吸附厂区内未按《危险废物贮存污染剂厂区内设置危废暂存间，控制标准》（GB18597-2001）要求《危险废物贮存污CO2专用送有回收处理资质的单设置专用危险固废储存场地，且染控制标准》吸附剂位集中回收处理，并签订未与具有危废回收资质的单位签（GB18597-2001）废机油及订相关回收处置协议回收处置协议含机油的收集、储存及劳保用品处置方法、措施（GB18599-2001）《一般工业废物储填料滤芯现有厂区拟将各滤芯及生活垃圾存、处置场污染控分类收集就地送至垃圾填收集后就地送浏阳市城市固体废制标准》埋场处置弃物处理场处置《生活垃圾填埋场生活垃圾污染控制标准》（GB16889-2008）表44成品气输送管道敷设工程施工期环境监理和竣工投产“三同时”验收一览表阶监测工程项目环境保护措施、设施及检查内容验收标准段因子施工现场洒水；指定运输路线和时段，施工扬尘控避开敏感区和交通高峰；车辆装载不能/围档、车辆不带泥上路制过满，尽量采取遮盖、密闭措施工程不设施工营地，工人用餐只需到附近就餐，并就近去公厕，基本上没有施施工污水/无污水外排工生活污水产生；施工设备清洗废水量少《建筑施工场界噪声限施施工噪声选用低噪声施工机械；控制施工时间/值》（GB12523-2011）进行工控制期执行（GB16889-1997）《生建筑垃圾回填，定点存放，集中收集清活垃圾填埋污染控制标运准》施工固废/土石方全部委托浏阳市渣土办管理，按浏阳渣土办指定场地倾倒规定时间、运输路线、倾倒地点进行处地点置有资质的单位设计、施工；环境监理监理项目的“三同时”环保工程的实施/环保投资落实到位运“三同时”环保工程运行、维护、管理；符合国家、地方有关环保营环境管理环境保护管理规章制度、各种环境管理/规章制度期台账长沙市环境科学研究所-58- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表11、清洁生产本项目没有专门的清洁生产指标，但是该项目是利用垃圾填埋场的填埋气提纯制城镇燃气，属于三废利用，项目的实施能体现节能减排。项目的建设解决了浏阳市城市固体废弃物处理场填埋气体对外环境的污染，减少了CO2、CH4的排放。本项目建成后，每年可减少温室气体CO2、CH4排放量如下：表45项目建设后CO2、CH4减排量预测表序号年份CO2减排量（万吨/年）CH4减排量（吨/年）120082.133923220095.414569320105.124454420114.43（基本上是递增）4032520124.853647620133.143302720142.872989820152.572701920162.2924451020172.0422141120181.812003从表45可知，项目建设能有效减少CO2、CH4的排放量。减少垃圾填埋气体对温室效应的影响。减轻了浏阳市城市固体废弃物处理场填埋废气的末端处理负担。大幅减少了浏阳市城市固体废弃物处理场的废气排放。项目利用填埋气提纯制城镇燃气，每年可节约燃煤约1100t/a，每年可减少SO2排放量约6.8t/a，减少烟尘排放量约13t/a。项目的实施实现了节能减排的目标，还有效控制了填埋场废气富集带来的爆炸风险。另外本项目设计中选用国外先进生产工艺和生产设备，降低产品及生产消耗。生产中原材料为垃圾填埋气体，经预处理后对外环境影响大幅度减少。设计中考虑了节约用水、用电的措施，满足清洁生产的要求。为进一步提高本项目的清洁生产水平，需在清洁生产方面做出更多的努力，建议企业在生产与建设中注意以下几点：①加强厂区管理，保持生产环境的整洁。②注意工艺细节方面的改进，全面推进清洁生产。③对企业所用填埋气的运输、储存进行安全管理，对危险品标有明显的标识。12、公共参与调查根据《环境影响评价公众参与暂行方法》（环发2006-6-12[36]号文）规定，建设单位于2014年6月8日至17日，发放公众参与调查表格，走访企业所在地附近企、长沙市环境科学研究所-59- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表事业单位，收集公众参与信息，由调查对象根据自身的感受独立回答调查表中的问题，调查表格式详见附件。调查表共发放17份，回收17份，回收率100%，调查有效。公众参与调查对象基本情况见表46。公众参与调查结果统计见表47。本次环评将项目基本信息在浏阳市人民政府网站上进行公示，公示期间沒有收到咨询电话及反对意见（网上公示详见附件）。涉及隐私已删除表44公众参与调查结果统计表序号调查内容人数（个）比例（%）项目周边居民171001与项目的关系项目周边企事业单位00其他公众00很清楚171002对项目的建设情况是否清楚了解一点00不清楚00环评公示17100本项目003对本项目的信息了解来源途径社会讨论00其它方式00大气污染17100水污染004本地区目前最大的环境污染问题噪声污染00固体废物污染00大气污染17100水污染005本项目对环境带来的影响噪声污染00固体废物污染00较大00一般006认为本项目对环境的影响程度较小00无影响17100不清楚00无影响00有利171007本项目对个人生活影响不利00有利有弊00对环境的影响17100经济效益008对本项目最关心的方面就业机会00其它00支持171009是否支持项目的建设不支持00从公众参与的调查结果来看，被调查者中100%的公众对本项目持支持态度，主要因为项目可有效处理垃圾填埋场产生的有害气体，并且降低了垃圾填埋场的不安全因素。长沙市环境科学研究所-60- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表环评组认为，此调查结果基本能客观地反映评价区公众的意愿，建设单位应高度重视项目开发建设的经济、社会和环境效益，被调查对本项目和区域的开发都寄予了厚望，提出了一些好的建议和要求，并认为项目运营能减少环境污染，带动地方经济，提高人们生活水平，希望本项目运营期能严格按照环保部门的要求，搞好环境保护工作，安全管理工作，做到各类污染物达标排放。长沙市环境科学研究所-61- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表建设项目拟采取的防治措施及预期治理效果内容污染物排放源（编号）防治措施预期治理效果类型名称大《大气污染物综合排放气标准》要求的非甲烷总烃甲烷、非甲污放散管/“周界外浓度最高烷总烃类染点”4.0mg/m³的监控浓度物限值生活污水经化粪池预处理CODcr后，由地埋式污水管道回注配套用房生活污BOD5入垃圾填埋场库区，进入浏水水NH3-H阳市城市固体废弃物处理（GB16889-2008）《生活污场渗滤液处理站进行处理垃圾填埋场污染控制标染CODcr经收集水池收集后由地埋准》表2中排放浓度限值物BOD5式污水管道回注入垃圾填填埋气冷凝水NH3-H埋场库区，进入浏阳市城市PH固体废弃物处理场渗滤液SS处理站进行处理脱硫剂除水吸附剂厂区内设置危废暂存CO2专用吸间，送有回收处理资质（GB18597-2001）《危险附剂的单位集中回收处理，废物贮存污染控制标准》固生产区废机油及含并签订回收处置协议体机油的劳保废用品物（GB18599-2001）《一般填料滤芯工业废物储存、处置场污分类收集就地送至垃圾染控制标准》填埋场处置（GB16889-2008）《生活配套用房生活垃圾垃圾填埋场污染控制标准》吸附塔、脱硫塔、换热器、冷水机组以及压缩机等设备运行噪声，采取有效的隔噪声声和消声措施，厂区内增设多处减速带；对高噪声动力设备采用隔声屏障进行噪声治理主要生态影响（不够时可附另页）本次项目成品气输送管道敷设施工应在施工期间搞好项目的生态保护和建设，缩短施工工期。在项目建设的同时应及时搞好道路的植树、绿化及地面硬化，工程建成后，应无裸露地面，使区域水土保持功能得到加强。充分注重已有道路生态环境的保护，项目建设应尽量保持原有绿化区草地、苗木、花卉等植被，在充分保持原有植被基础上进行改造，不要破坏后重植，以体现出自然景观的特色形象。项目施工区分散，工程施工量较小，虽局部生态环境造成一定的影响，通过对树木、花草保护性移植及恢复绿化，其影响较小。长沙市环境科学研究所-62- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表结论与建议一、结论1、建设项目概况湖南丰铭能源科技有限公司总投资1000万元，在浏阳市荷花街道办事处杨家弄村枫树组，浏阳市城市固体废弃物处理场内，建设浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目。本项目垃圾填埋气提纯生产区、贮存区以及厂区配套用房已于2013年8月建成并完成设备安装工作，而垃圾填埋气收集及输送管道敷设尚未建设。且由于项目建设初期技术工艺、设备调试、公司运营等诸多原因，该项目从建成至今一直未运行，厂区生产设备一直处于闲置状态。垃圾填埋气提纯厂区占地面积2981.3㎡，已建内容包括垃圾填埋气提纯生产工艺区、贮存区以及配套用房。工艺路线主体为：填埋气→风机升压→水雾除尘→干法脱硫→气柜储存→气液分离→PSA吸附脱杂质→产品气缓冲罐→成品气输送管道→浏阳市区成品气输送主管道。待建内容包括：填埋气体收集系统以及成品气输送管道敷设（输送管道全长2529m，管径De160）。项目将利用浏阳市城市固体废弃物处理场填埋气体，经提纯后达到《城镇燃气分类和基本特性》（GB/T13611-2006）天然气12T中3号试验气技术指标要求的燃气产品气。浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目生产规模为12000Nm³/d。项目建设符合国家产业政策。工程总投资1000万元，环保投资42万元，占总投资的4.2%。2、环境质量现状（1）大气环境质量现状评价区域PM10、SO2、NO2日均浓度均低于国家《环境空气质量标准》GB3095-2012中二级标准，PM10日均浓度占标准值的12.7～43.3%，SO2日均浓度占标准值的21.3～52.7%，NO2日均浓度占标准值的9.2～43%。评价区域环境空气质量较好。（2）水环境现状长沙市环境科学研究所-63- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表浏阳河三水厂取水口及韩家港常规断面水质指标均符合《地表水环境质量标准》（GB3838-2002）Ⅲ类水质标准要求。（3）声环境现状厂界外各噪声监测点昼间、夜间均没有超标现象，均符合《声环境质量标准》（GB3096-2008）2类环境标准，区域声环境状况良好。3、营运期环境影响①水环境影响分析项目运营后，排水实施雨污分流制。厂区员工生活污水排放量约0.288t/d。厂区配套用房员工办公生活污水经化粪池预处理后，由厂区已建污水管道通过重力自流回注入厂界外北侧垃圾填埋场库区，从而进入浏阳市城市固体废弃物处理场渗滤液处理站进行深度处理。项目填埋气提纯过程中，填埋气压缩脱水产生的填埋气冷凝水为42kg/h。填埋气冷凝水经集水池收集后，由污水管道通过重力自流回注入厂界外北侧垃圾填埋场库区，最终随填埋垃圾产生的渗滤液一道进入浏阳市城市固体废弃物处理场渗滤液处理站进行深度处理。②大气环境影响厂区填埋气提纯生产工艺区脱碳系统PSA吸附塔排放的CO2主要为环境大气成分，在提纯工艺系统在正常运行过程中无工艺废气排出，但在准事故状态下安全保护系统安全放散，释放出少量的天然气（主要成分为烷烃类物质）。项目垃圾填埋气提纯厂区位于浏阳市荷花街道办事处杨家弄村枫树组，浏阳市城市固体废弃物处理场内，厂界周边500m范围内无居民住宅，且不在人口密集区，厂区位于填埋场库区东南部副坝，整个地势高于填埋库区约128.4m，四周地势较为平坦，为区域内最高海拔处，比较有利于污染物的扩散。厂区范围内地势最高处为安置双皮膜储气柜及产品气缓冲罐的贮存区，整体高出提纯生产工艺区地面约1.5m。贮存区设置有2座容积为102m³的缓冲罐，罐上设有集中放散装置，且高出设备工作平台约5m，放散管垂直向上。贮存区周边100m范围其它建筑顶层屋面均低于缓冲罐放散装置6.5m以下，厂区配套用房构筑物仅1层，层高2.0m，位于缓冲罐放散装置4m以下。厂区缓冲罐放散管及排放口的设置符合《城镇燃气设计规范》(GB50028-2006)要长沙市环境科学研究所-64- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表求。③噪声的环境影响厂区动力设备为主要噪声源，包括吸附塔、脱硫塔、换热器、冷水机组以及压缩机等设备运行噪声，放散管偶发性噪声。通过预测并叠加区域声环境现状背景值后，项目厂界噪声预测值均超过《声环境质量标准》（GB3096-2008）中2类标准。项目厂区位于浏阳市城市固体废弃物处理场内，除厂区内已建配套用房外，厂界周边500m范围内无居民住宅，因此，环评组认为厂区运营期生产设备噪声污染对外环境影响是有限的。厂区为使厂界噪声做到达标排放，调压设备运行噪声及事故放空时放散装置产生的气流噪声已采取了必要的消声等治理措施。④固体废物的影响脱硫塔、脱碳吸附塔、压力调节阀及管式换热器、安全阀等生产设备定期维护、维修产生少量的废润滑油脂及含油抹布、手套属于危险废物；生产设备周期性更换下来的脱硫剂、CO2专用吸附剂、除水吸附剂以及各填料滤芯；员工办公及生活垃圾以及设备定期维护、维修产生的少量废润滑油脂及劳保用品。以上危险固废均不能混入生活垃圾向外排放。厂区必须设置防雨淋、防渗漏的危险固废专用储存场地，对危险固废采用专用容器进行收集和临时储存，并配备专人进行收集和管理，送有回收处理资质的单位集中回收处理或由供应商负责回收再生，并签订相关回收处置协议。环评组建议在厂区东侧贮存区空地设置1座危险固废暂存间，周边均为山丘，危废储存场地必须符合《危险废物贮存污染控制标准》（GB18597-2001）的各项要求，危险废物的运输中应执行《危险废物转移联单管理办法》中有关的规定和要求。厂区生产设备周期性更换下来的各滤芯及生活垃圾收集后直接送浏阳市城市固体废弃物处理场处置。⑤风险影响分析厂区建设过程中遵循了《建筑设计防火规范》（GB50016-2006）、《城镇燃气设计规范》(GB50028-2006)、《石油天然气工程设计防火规范》（GB50183-2004）等规范的相关要求。环评组建议厂区竣工验收时由浏阳市安全生产监督管理局进行安全生产评估和验收。长沙市环境科学研究所-65- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表由于技术工艺、设备调试等诸多原因，厂区从建成至今一直处于闲置状态。环评组要求填埋场填埋气提纯制城镇燃气项目在试生产前必须进行全面安全评估，验收必须通过浏阳市安全生产监督管理局、浏阳市公安消防支队建筑工程竣工消防验收合格，方可投入运营。综上所述，本工程建设解决了浏阳市城市固体废弃物处理场填埋气利用，减少了填埋气中CO2、CH4的排放，对外环境的污染，同时提纯制城镇燃气满足服务于浏阳市周边对天然气市场的需求。项目生产工艺符合国家产业政策，选址符合规划要求，项目产生的废水、废气、噪声、固废在采取可靠的污染治理措施下，项目运行生产时的污染可控制在国家要求的标准以内，对区域环境质量影响较小，符合环境保护有关规定和要求，在落实各项环保措施、搞好“三同时”的前提下，从环境保护角度出发，该项目在拟定的地点建设运营是可行的。二、建议要求1、定期对操作人员进行安全生产与安全知识培训，加强劳动卫生安全防护措施，并制定严格的安全操作规程，切实加强生产过程中的温度控制，保证劳动安全，防止意外事故的发生。2、项目在试生产前必须进行全面安全评估，验收必须通过浏阳市安全生产监督管理局、浏阳市公安消防支队建筑工程竣工消防验收合格，方可投入运营。3、厂区内严禁烟火，厂区外按消防要求划定一定区域严禁烟火、严禁燃放烟花鞭炮，同时必须按消防要求配备相应的消防器材，所有照明、通风、空调等设施及其它用电设施均采用防爆型装置。4、对易发生泄漏的部位实行定期的巡检制度，及时发现问题，尽快解决；对易燃物品贮罐、容器及输送设备加强管理与维护，厂区内应设专用的危险品贮存区，并杜绝出现跑、冒、滴、漏现象，相关设施必须可靠接地以防静电积聚；易燃物品贮存区禁止明火进入，禁止使用易产生火花的设备与工具，所有照明、通风、空调、报警设施及用电设备均应采用防爆型装置。5、建立健全安全、环境管理体系及高效的安全生产机构，一旦发生事故，要做到快速、高效、安全处置。设置泄压保护装置，以便迅速排放天然气管道和缓冲罐中需泄放的天然气。6、放散管的设置要根据现行国家标准《原油和天然气工程设计防火规范》GB50180-93制定的，该规范要求放散管必须保持通畅。长沙市环境科学研究所-66- 浏阳市生活垃圾填埋场填埋气提纯制城镇燃气项目环境影响报告表7、严格执行环境保护“三同时”的制度，各种环保措施必须同时设计、同时施工、同时投入运行。工程完工后需经安全管理部门及环境部门验收合格后方可投入正式使用。8、厂区周边用地应按照《城镇燃气技术规范》（GB50494-2009）规定的安全距离要求，严格控制重要公共设置、民用建筑物项目的建设。9、建设项目按要求落实消防措施，保证消防道路基消防水源的贮备，并按照《建筑灭火器配置设计规范》（GBJ140-90）的规定，配置相应类型与数量的灭火器。长沙市环境科学研究所-67-'
