高线工艺技术规程

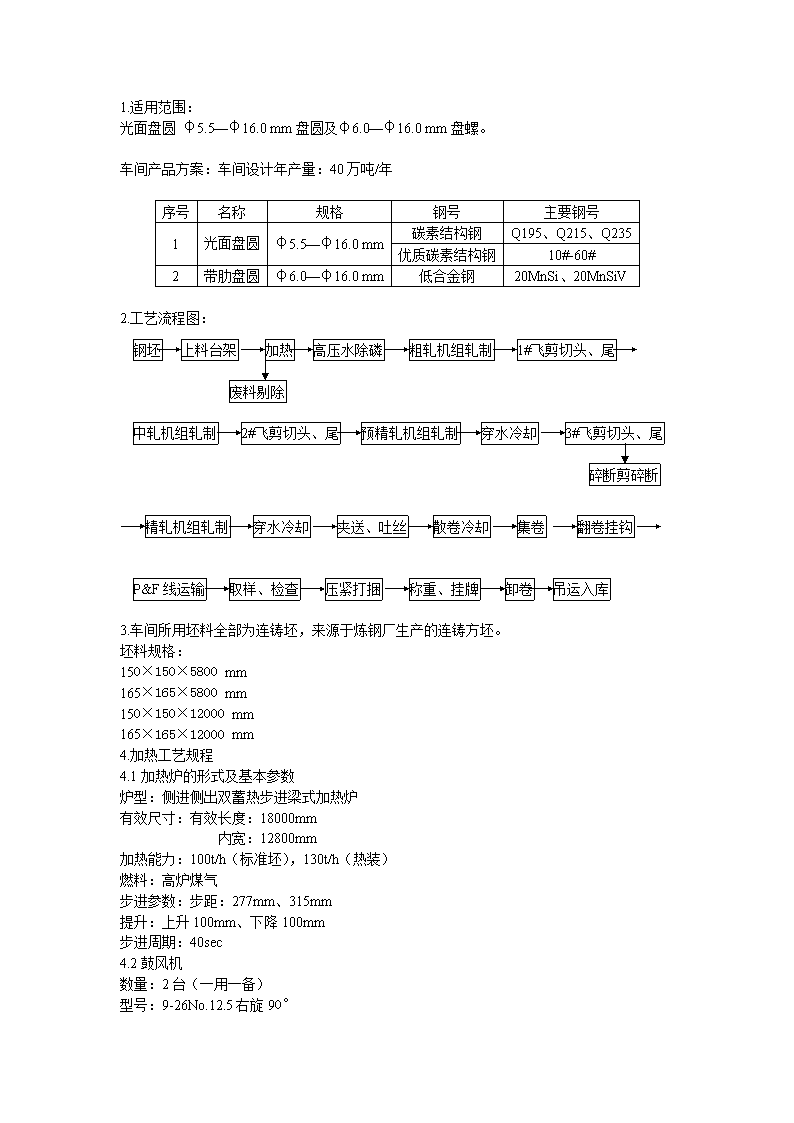

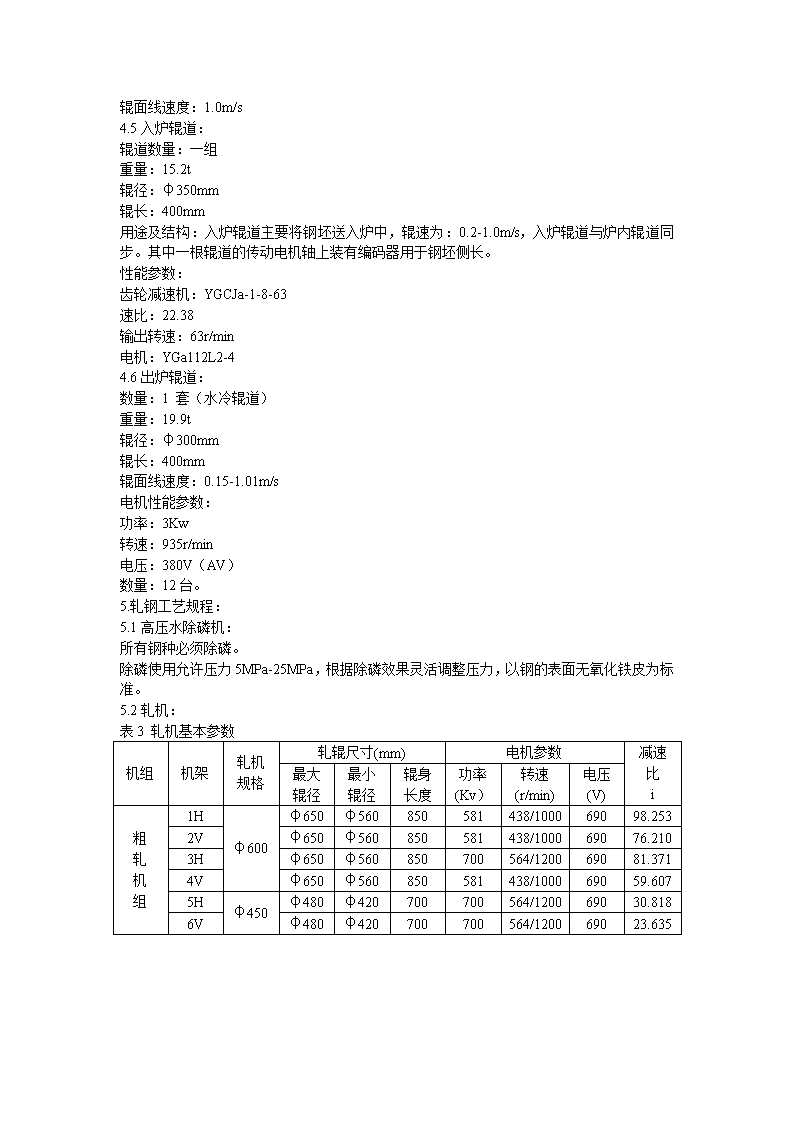

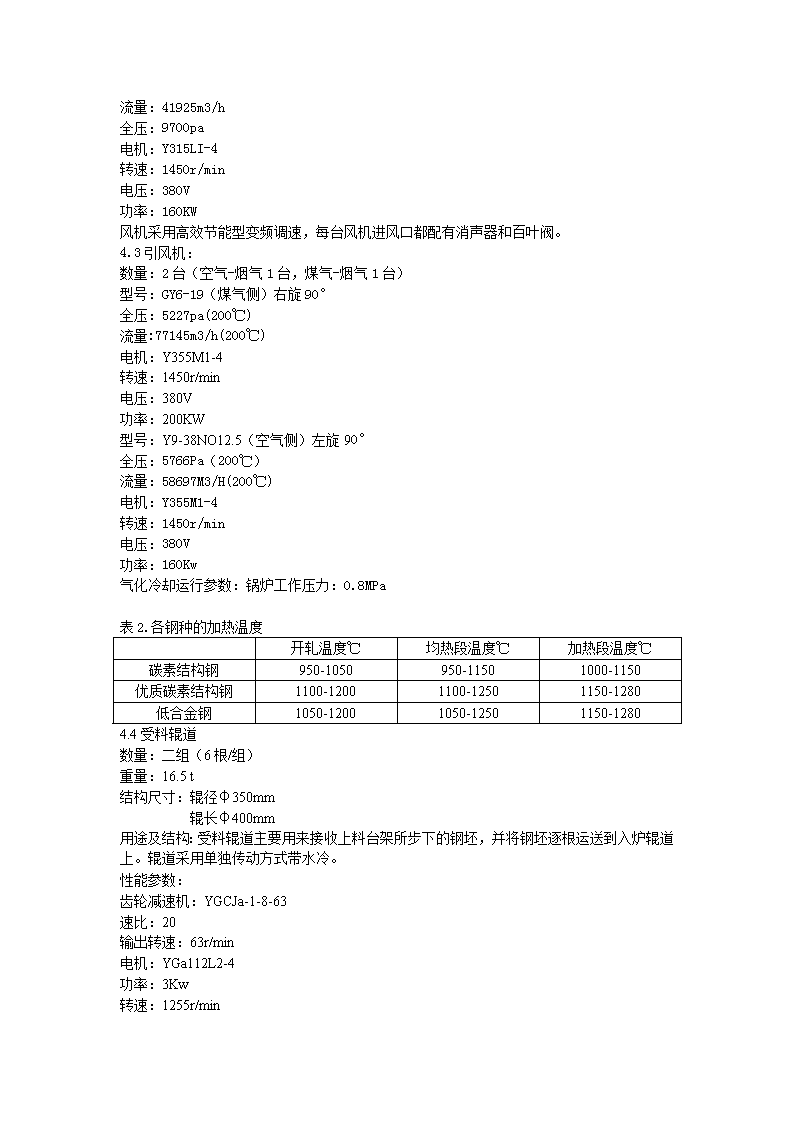

'1.适用范围：光面盘圆φ5.5—φ16.0mm盘圆及φ6.0—φ16.0mm盘螺。车间产品方案：车间设计年产量：40万吨/年序号名称规格钢号主要钢号1光面盘圆φ5.5—φ16.0mm碳素结构钢Q195、Q215、Q235优质碳素结构钢10#-60#2带肋盘圆φ6.0—φ16.0mm低合金钢20MnSi、20MnSiV2.工艺流程图：钢坯上料台架加热废料剔除高压水除磷粗轧机组轧制1#飞剪切头、尾中轧机组轧制2#飞剪切头、尾预精轧机组轧制穿水冷却3#飞剪切头、尾碎断剪碎断精轧机组轧制穿水冷却夹送、吐丝散卷冷却集卷翻卷挂钩P&F线运输取样、检查压紧打捆称重、挂牌卸卷吊运入库3.车间所用坯料全部为连铸坯，来源于炼钢厂生产的连铸方坯。坯料规格：150×150×5800mm165×165×5800mm150×150×12000mm165×165×12000mm4.加热工艺规程4.1加热炉的形式及基本参数炉型：侧进侧出双蓄热步进梁式加热炉有效尺寸：有效长度：18000mm内宽：12800mm加热能力：100t/h（标准坯），130t/h（热装）燃料：高炉煤气步进参数：步距：277mm、315mm提升：上升100mm、下降100mm步进周期：40sec4.2鼓风机数量：2台（一用一备）型号：9-26No.12.5右旋90° 流量：41925m3/h全压：9700pa电机：Y315LI-4转速：1450r/min电压：380V功率：160KW风机采用高效节能型变频调速，每台风机进风口都配有消声器和百叶阀。4.3引风机：数量：2台（空气-烟气1台，煤气-烟气1台）型号：GY6-19（煤气侧）右旋90°全压：5227pa(200℃)流量:77145m3/h(200℃)电机：Y355M1-4转速：1450r/min电压：380V功率：200KW型号：Y9-38NO12.5（空气侧）左旋90°全压：5766Pa（200℃）流量：58697M3/H(200℃)电机：Y355M1-4转速：1450r/min电压：380V功率：160Kw气化冷却运行参数：锅炉工作压力：0.8MPa表2.各钢种的加热温度开轧温度℃均热段温度℃加热段温度℃碳素结构钢950-1050950-11501000-1150优质碳素结构钢1100-12001100-12501150-1280低合金钢1050-12001050-12501150-12804.4受料辊道数量：二组（6根/组）重量：16.5t结构尺寸：辊径φ350mm辊长φ400mm用途及结构：受料辊道主要用来接收上料台架所步下的钢坯，并将钢坯逐根运送到入炉辊道上。辊道采用单独传动方式带水冷。性能参数：齿轮减速机：YGCJa-1-8-63速比：20输出转速：63r/min电机：YGa112L2-4功率：3Kw转速：1255r/min 辊面线速度：1.0m/s4.5入炉辊道：辊道数量：一组重量：15.2t辊径：φ350mm辊长：400mm用途及结构：入炉辊道主要将钢坯送入炉中，辊速为：0.2-1.0m/s，入炉辊道与炉内辊道同步。其中一根辊道的传动电机轴上装有编码器用于钢坯侧长。性能参数：齿轮减速机：YGCJa-1-8-63速比：22.38输出转速：63r/min电机：YGa112L2-44.6出炉辊道：数量：1套（水冷辊道）重量：19.9t辊径：φ300mm辊长：400mm辊面线速度：0.15-1.01m/s电机性能参数：功率：3Kw转速：935r/min电压：380V（AV）数量：12台。5.轧钢工艺规程：5.1高压水除磷机：所有钢种必须除磷。除磷使用允许压力5MPa-25MPa，根据除磷效果灵活调整压力，以钢的表面无氧化铁皮为标准。5.2轧机：表3轧机基本参数机组机架轧机规格轧辊尺寸(mm)电机参数减速比i最大辊径最小辊径辊身长度功率(Kv）转速(r/min)电压(V)粗轧机组1Hφ600φ650φ560850581438/100069098.2532Vφ650φ560850581438/100069076.2103Hφ650φ560850700564/120069081.3714Vφ650φ560850581438/100069059.6075Hφ450φ480φ420700700564/120069030.8186Vφ480φ420700700564/120069023.635 机组机架轧机规格轧辊尺寸(mm)电机参数减速比i最大辊径最小辊径辊身长度功率(Kv）转速(r/min)电压(V)中轧机组7Hφ450φ480φ420700700564/120069020.5548Vφ480φ420700700564/120069015.7009Hφ480φ420700700564/120069012.07510Vφ350φ380φ320650700564/12006907.30011Hφ380φ320650700564/12006905.72712Vφ380φ320650700564/12006904.640预精轧13Hφ350φ380φ320650700564/12006903.74214Vφ380φ320650700564/12006902.95015Hφ285φ285φ25570700564/12006901.50116Vφ285φ25595700564/12006901.23917Hφ285φ25595700564/12006901.10018Vφ285φ25595700564/12006900.938机组机架轧机规格轧辊尺寸(mm)电机参数减速比i最大辊径最小辊径辊身长度功率(Kv）转速(r/min)电压(V)精轧机组19Hφ230φ228.34φ2057255001000/150023001.11620Vφ228.34φ205720.90121Hφ228.34φ205720.72622Vφ228.34φ205720.58623Hφ228.34φ205720.47724Vφ170φ170.66φ3206500.28625Hφ170.66φ3206500.18426Vφ170.66φ3206500.14727Hφ170.66φ255700.118表4.辊缝值道次辊缝值（mm）150×150165×165φ6.5φ8.0φ10.0φ6.5φ8.0φ10.01202020252525220202020202031818181818184161616161616514141414141461212121212127101010101010888888898.68.68.68.68.68.610999999 117.57.57.57.57.57.512777777136.56.56.56.56.56.5146.06.06.06.06.06.0154.84.84.84.84.84.8164.84.84.84.84.84.8174.54.54.54.54.54.5185.05.05.05.05.05.0191.641.64201.601.60211.561.351.351.561.351.35221.751.321.321.751.321.32231.531.531.531.531.531.53241.261.471.471.261.471.47251.181.201.201.181.201.20261.250.971.051.250.971.05271.181.101.181.10281.01.01.01.0'
