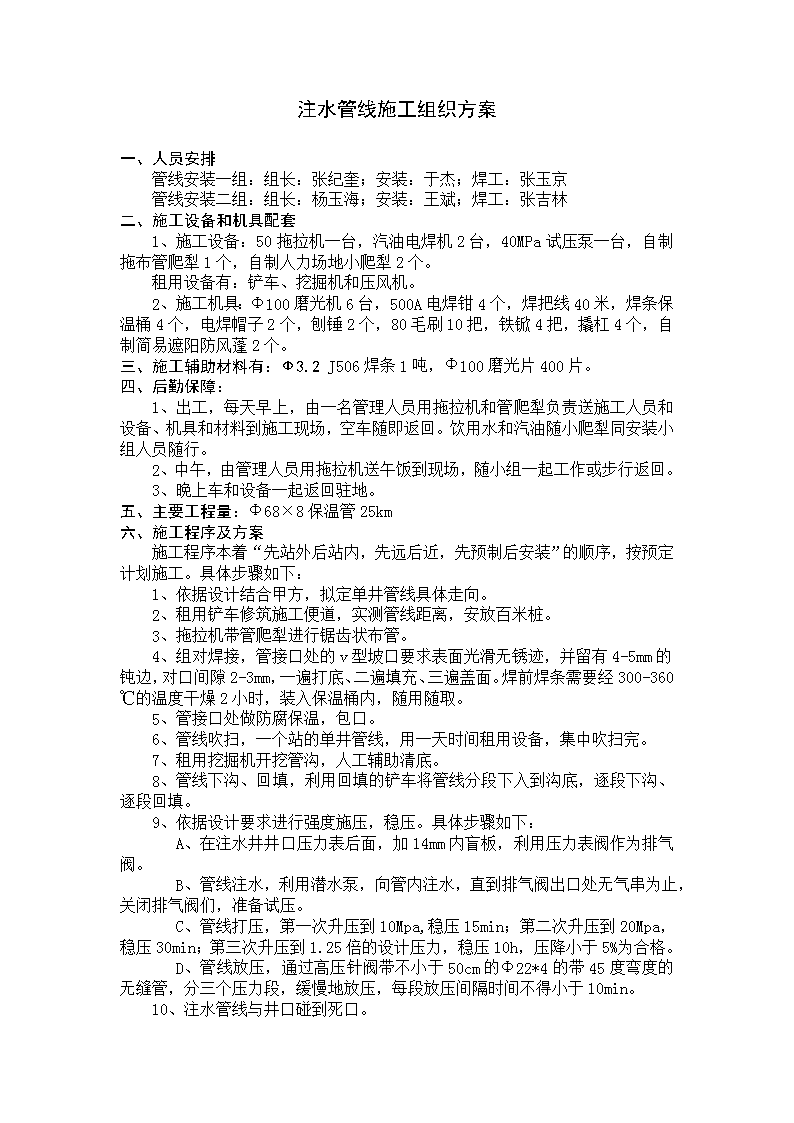

注水管线施工方案

'注水管线施工组织方案一、人员安排管线安装一组：组长：张纪奎；安装：于杰；焊工：张玉京管线安装二组：组长：杨玉海；安装：王斌；焊工：张吉林二、施工设备和机具配套1、施工设备：50拖拉机一台，汽油电焊机2台，40MPa试压泵一台，自制拖布管爬犁1个，自制人力场地小爬犁2个。租用设备有：铲车、挖掘机和压风机。2、施工机具：Ф100磨光机6台，500A电焊钳4个，焊把线40米，焊条保温桶4个，电焊帽子2个，刨锤2个，80毛刷10把，铁锨4把，撬杠4个，自制简易遮阳防风蓬2个。三、施工辅助材料有：Ф3.2J506焊条1吨，Ф100磨光片400片。四、后勤保障：1、出工，每天早上，由一名管理人员用拖拉机和管爬犁负责送施工人员和设备、机具和材料到施工现场，空车随即返回。饮用水和汽油随小爬犁同安装小组人员随行。2、中午，由管理人员用拖拉机送午饭到现场，随小组一起工作或步行返回。3、晚上车和设备一起返回驻地。五、主要工程量：Ф68×8保温管25km六、施工程序及方案施工程序本着“先站外后站内，先远后近，先预制后安装”的顺序，按预定计划施工。具体步骤如下：1、依据设计结合甲方，拟定单井管线具体走向。2、租用铲车修筑施工便道，实测管线距离，安放百米桩。3、拖拉机带管爬犁进行锯齿状布管。4、组对焊接，管接口处的v型坡口要求表面光滑无锈迹，并留有4-5mm的钝边，对口间隙2-3mm，一遍打底、二遍填充、三遍盖面。焊前焊条需要经300-360℃的温度干燥2小时，装入保温桶内，随用随取。5、管接口处做防腐保温，包口。6、管线吹扫，一个站的单井管线，用一天时间租用设备，集中吹扫完。7、租用挖掘机开挖管沟，人工辅助清底。8、管线下沟、回填，利用回填的铲车将管线分段下入到沟底，逐段下沟、逐段回填。9、依据设计要求进行强度施压，稳压。具体步骤如下：A、在注水井井口压力表后面，加14mm内盲板，利用压力表阀作为排气阀。B、管线注水，利用潜水泵，向管内注水，直到排气阀出口处无气串为止，关闭排气阀们，准备试压。C、管线打压，第一次升压到10Mpa,稳压15min；第二次升压到20Mpa，稳压30min；第三次升压到1.25倍的设计压力，稳压10h，压降小于5%为合格。D、管线放压，通过高压针阀带不小于50cm的Ф22*4的带45度弯度的无缝管，分三个压力段，缓慢地放压，每段放压间隔时间不得小于10min。10、注水管线与井口碰到死口。 七、工期控制1、第一口单井扫线，定百米桩1天2、布管和试验性对口、焊接1天3、第3天起执行定额工日，每个管线安装小组每天35道口为一个定额工日4、自第二口起，扫线、布桩、摆管由站内安装小组来完成。5、集中吹扫、注水1天，施压2天。6、管线安装计划工期=25km/6米/70道口+5=65天八、工程直接费1、人工费：2、机械费：3、材料费：4、其它：'
