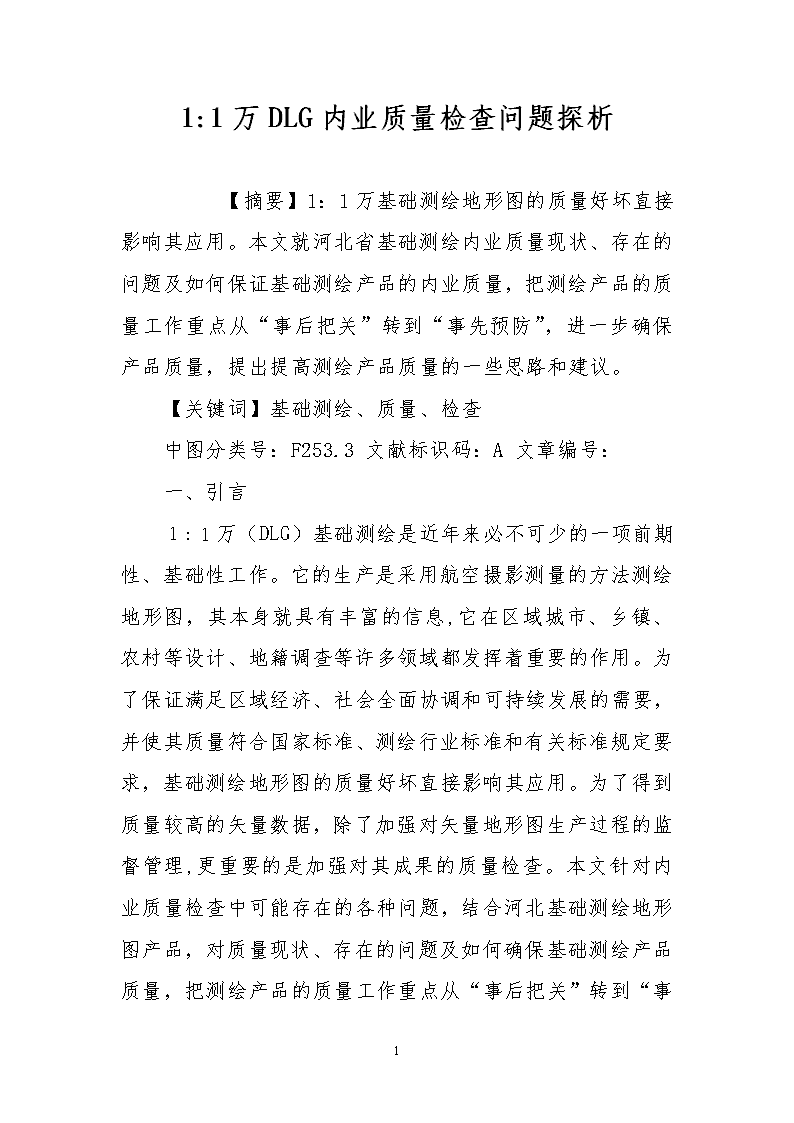

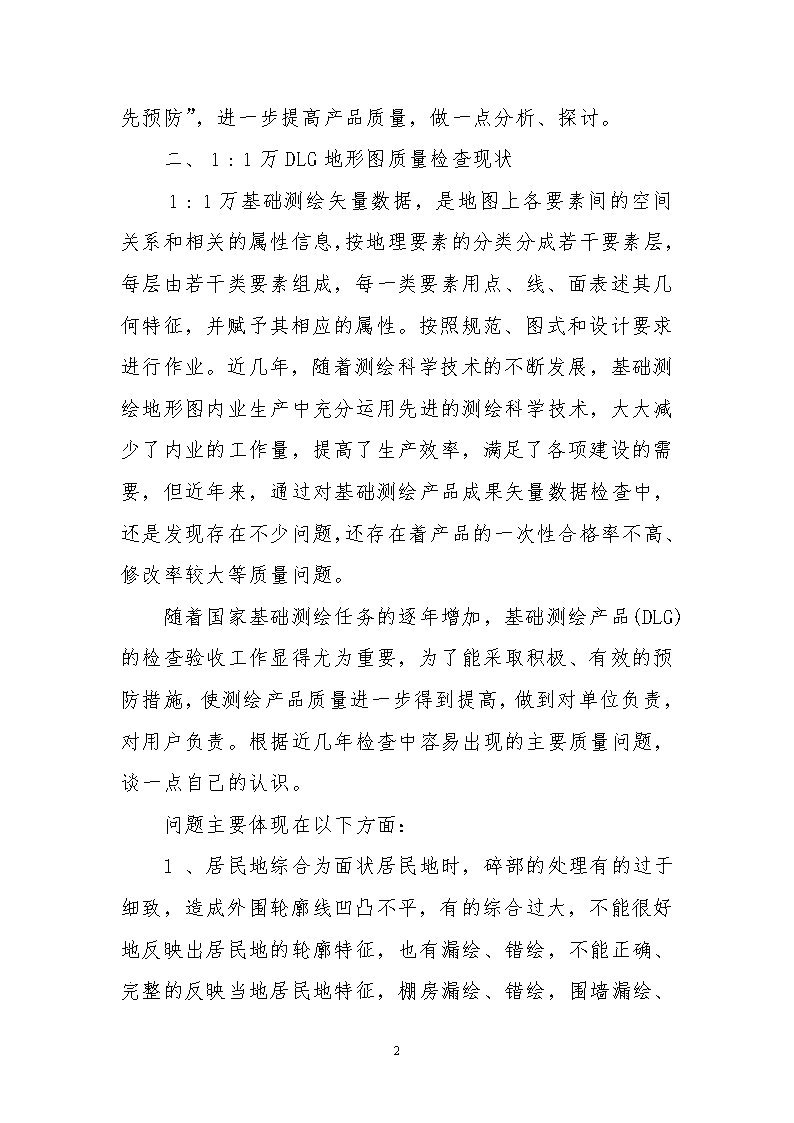

'1:1万DLG内业质量检查问题探析  【摘要】1:1万基础测绘地形图的质量好坏直接影响其应用。本文就河北省基础测绘内业质量现状、存在的问题及如何保证基础测绘产品的内业质量,把测绘产品的质量工作重点从“事后把关”转到“事先预防”,进一步确保产品质量,提出提高测绘产品质量的一些思路和建议。【关键词】基础测绘、质量、检查中图分类号:F253.3文献标识码:A文章编号:一、引言7 1:1万(DLG)基础测绘是近年来必不可少的一项前期性、基础性工作。它的生产是采用航空摄影测量的方法测绘地形图,其本身就具有丰富的信息,它在区域城市、乡镇、农村等设计、地籍调查等许多领域都发挥着重要的作用。为了保证满足区域经济、社会全面协调和可持续发展的需要,并使其质量符合国家标准、测绘行业标准和有关标准规定要求,基础测绘地形图的质量好坏直接影响其应用。为了得到质量较高的矢量数据,除了加强对矢量地形图生产过程的监督管理,更重要的是加强对其成果的质量检查。本文针对内业质量检查中可能存在的各种问题,结合河北基础测绘地形图产品,对质量现状、存在的问题及如何确保基础测绘产品质量,把测绘产品的质量工作重点从“事后把关”转到“事先预防”,进一步提高产品质量,做一点分析、探讨。二、1:1万DLG地形图质量检查现状1:1万基础测绘矢量数据,是地图上各要素间的空间关系和相关的属性信息,按地理要素的分类分成若干要素层,每层由若干类要素组成,每一类要素用点、线、面表述其几何特征,并赋予其相应的属性。按照规范、图式和设计要求进行作业。近几年,随着测绘科学技术的不断发展,基础测绘地形图内业生产中充分运用先进的测绘科学技术,大大减少了内业的工作量,提高了生产效率,满足了各项建设的需要,但近年来,通过对基础测绘产品成果矢量数据检查中,还是发现存在不少问题,还存在着产品的一次性合格率不高、修改率较大等质量问题。随着国家基础测绘任务的逐年增加,基础测绘产品(DLG)的检查验收工作显得尤为重要,为了能采取积极、有效的预防措施,使测绘产品质量进一步得到提高,做到对单位负责,对用户负责。根据近几年检查中容易出现的主要质量问题,谈一点自己的认识。问题主要体现在以下方面:17 、居民地综合为面状居民地时,碎部的处理有的过于细致,造成外围轮廓线凹凸不平,有的综合过大,不能很好地反映出居民地的轮廓特征,也有漏绘、错绘,不能正确、完整的反映当地居民地特征,棚房漏绘、错绘,围墙漏绘、错绘,居民地名称漏注、错注,进行专门教育的机构及场所、专门进行治疗和护理病人的医疗服务场所用符号表示的不统一。2、由于绝大多数内业作业人员没有外业工作经验,对地形地貌情况没有直观的认识,人工地貌与自然地貌分辨不清,同类型地貌还存在外业调绘不一致,等高线漏测,示坡线漏绘、错绘,等高线不套合,陡坎方向绘错,标高指向错误等。3、水系方面,干河床、时令河分辨不清,河流主、支流绘制不合理,河流入河口作业过程中绘成倒流,主、支渠区分不清,水渠与单线河区分不清,机井漏绘,大面积水域由于外业未跑到造成内业连带属性错误。4、交通方面,道路等级表示错,匝道表示不合理,路堤漏绘、错绘,道路附属物错绘、漏绘,山区机耕路、乡村路、小路由于外业调绘不规范造成内业分级混乱,铁路漏名称,等级公路代码及编号漏注、错注。5、土质与植被有错绘、漏绘,点面表示不合理。6、管线方面,漏绘、错绘电力线及电力线拐点、入地口,漏注、错注电压值等。7、独立地物坟、独立石、庙宇等漏绘、错绘。8、地理名称、地貌名称错注、漏注。9、错绘、漏绘地类界。7 10、在处理各要素关系方面主要是居民地、道路、水系要素之间关系的协调性不好,要素之间出现相互压盖遮挡,居民的注记不规范。三、问题原因的分析与对策质量控制应贯穿于生产作业的全过程,每一个阶段都应设计相应的质量控制技术指标,配备相应的质量检查和质量监督人员,落实质量管理的措施。1:1万基础测绘地形图产品(DLG)在生产过程中和最终产品提交时,都必须进行严格的质量检查验收,并对任务组织、产品生产到最终成果管理全过程实施质量监管,生产过程的质量要实行二级检查一级验收制度。(一)产生1:1万DLG产品质量问题的主要原因:由于季节和天气的原因,提供的影像质量不过关,再者就是没有注意到航摄影象提供的有关信息,仅仅凭影象的灰度判断要素的性质,将干沟误认为常年河,沼泽误认为常年湖,大片的水域误认为草地,水渠误认为道路。没有注意到影象上的居民地、道路、河流已发生了变化,未能按现势资料及时更新处理。生产过程中作业人员放松了对规范标准、技术设计书的学习,在各生产环节质量把关不严、作业周期短、一味的追求速度而忽略了产品质量。7 生产作业技术人员,在外业调绘时责任心不强,没有跑到、看到、问到、绘到、未完全做到三清四到,造成内业连带错误。4、在组织生产中,对有关技术文件更改、增补信息的传递不够及时,造成参与生产的人员对技术规定、技术信息的理解使用出现偏差,甚至出现继续按老的技术文件进行生产的情况。5、由于单位作业人员的流动性较大,作业人员、检查人员的岗位不够稳定,有时会出现同一幅图由不同的作业员作业、修改,这样就特别容易产生作业真空问题。6、虽然各生产单位对作业人员进行了培训,但由于作业人员水平的不同及个体的差异,造成对影象的判读、技术设计书的理解有所差异,这样也容易产生问题。(二)提高1:1万DLG产品质量的对策不论是生产单位的管理者、还是生产者都应充分认识到测绘产品质量的好坏,是作业人员生产出来的,而不是检查出来的。因此要从源头起抓好产品生产质量。1、生产单位必须建立良好的质量保证体系,建立科学、规范的技术管理模式,及时有效地将有关信息传递给每个作业人员,以便作业人员、检查人员更好地掌握有关技术信息,从而保证技术性文件能够及时、有效的执行。2、分阶段、分层次、有步骤地对各级作业、检查人员进行针对性的培训,提高作业、检查人员对图式符号较好的识别、理解和使用,以便更好的掌握要素的综合取舍原则,并对培训的结果进行及时的跟踪检查。7 3、保持作业、检查人员岗位的相对稳定,确保每个人员对自己承担的任务负责到底。要求检验人员要具备较高的专业知识、技术水平和职业道德,检验人员同时要熟悉检验的一般过程,对技术设计、规范、标准等理解透彻,掌握生产中关键工序的质量控制,检查工作不能应付差事。4、严格作业人员自检规定,提高作业人员的责任心。作业人员自检是从根本上减少或消除不合格产品的根本,能及时发现作业中存在的问题、及时改正,既提高了作业的效率,又从根本上保证了最终产品的质量。四、结束语基于以上基础测绘成果成图(DLG)内业检查中存在的问题,这就要求我们生产单位要加强质量管理,严把质量关,抓好产品质量的关键点,注重人为因素,进一步加强对有关图式、规范、标准等的学习与理解,提高作业人员的业务素质,抓好基础测绘地形图生产作业的检查工作,以防出现质量低劣的产品,加强生产过程中的质量管理,按照规范要求进行生产,为测绘产品的质量提供可靠的保证。参考文献:GB/T20257.2-2006《国家基本比例尺地图图式第2部分:1:50001:10000地形图图式》GB/T18316-2008《数字测绘成果质量检查与验收》3、CH1002-95《测绘产品检查验收规定》7 4、CH1003-95《测绘产品质量评定标准》7'
