沥青路面施工PPT课件.ppt

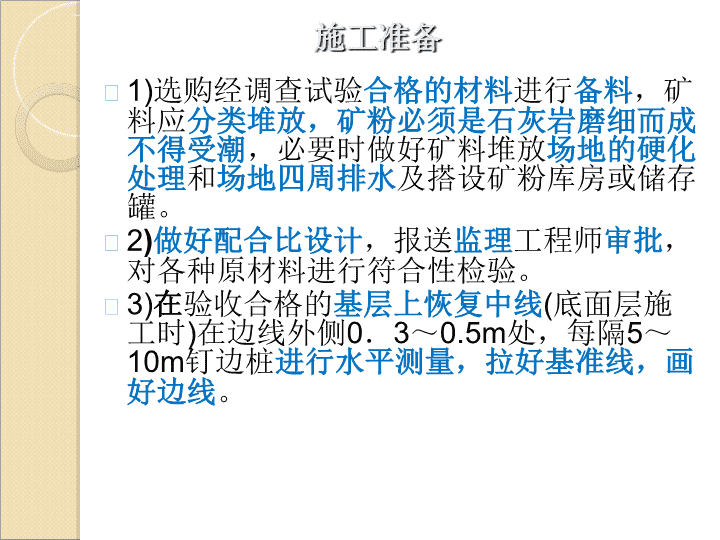

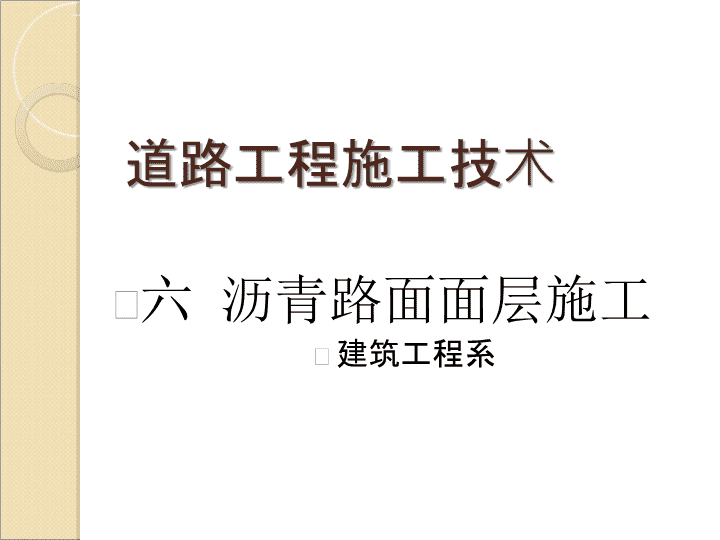

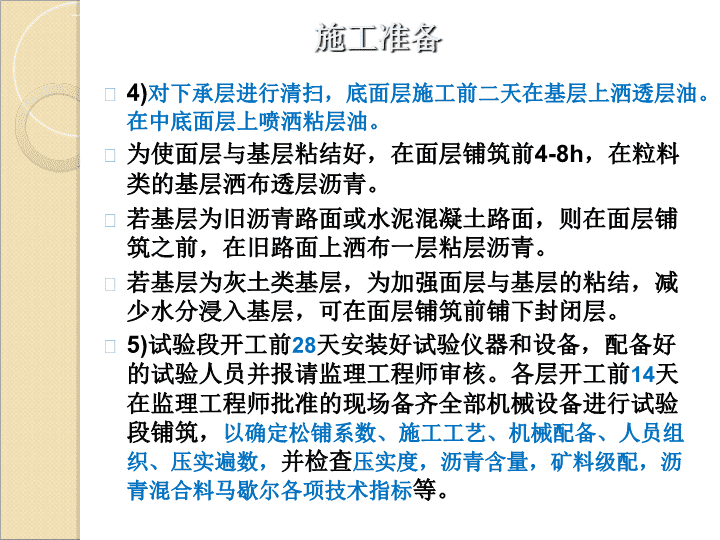

'道路工程施工技术六沥青路面面层施工建筑工程系 施工准备1)选购经调查试验合格的材料进行备料，矿料应分类堆放，矿粉必须是石灰岩磨细而成不得受潮，必要时做好矿料堆放场地的硬化处理和场地四周排水及搭设矿粉库房或储存罐。2)做好配合比设计，报送监理工程师审批，对各种原材料进行符合性检验。3)在验收合格的基层上恢复中线(底面层施工时)在边线外侧0．3～0.5m处，每隔5～10m钉边桩进行水平测量，拉好基准线，画好边线。 施工准备4)对下承层进行清扫，底面层施工前二天在基层上洒透层油。在中底面层上喷洒粘层油。为使面层与基层粘结好，在面层铺筑前4-8h，在粒料类的基层洒布透层沥青。若基层为旧沥青路面或水泥混凝土路面，则在面层铺筑之前，在旧路面上洒布一层粘层沥青。若基层为灰土类基层，为加强面层与基层的粘结，减少水分浸入基层，可在面层铺筑前铺下封闭层。5)试验段开工前28天安装好试验仪器和设备，配备好的试验人员并报请监理工程师审核。各层开工前14天在监理工程师批准的现场备齐全部机械设备进行试验段铺筑，以确定松铺系数、施工工艺、机械配备、人员组织、压实遍数，并检查压实度，沥青含量，矿料级配，沥青混合料马歇尔各项技术指标等。 概述沥青表面处治作用：抵抗行车的磨耗，增强防水性，提高平整度，改善路面的行车条件。目的：提供耐久抗滑的道路表面封闭道路表面以防止被水浸入抑制道路表面的崩解施工方法：拌和法或层铺法。沥青表面处治沥青：道路石油沥青、煤沥青或乳化沥青铺筑，沥青用量按规范选用。 材料规格及用量沥青表面处治1、沥青要求：渗透性好、凝结时间短、粘结力大、不易老化、便于浇洒、耐久性好2、矿料：最大粒径应与所处治的层次厚度相当粗集料应干燥、无风化、清洁、无杂质，具有足够的强度和耐磨性能，应尽量选用质地坚硬、扁平颗粒含量少的碎石或砾石。应具有良好的颗粒形状，通常以接近立方体且多棱角为佳。与沥青材料有良好的粘结力，经检验属于酸性岩石的石料，用于高速、一级公路时宜选用针入度较小的沥青，并采用抗剥离措施。 施工机械沥青表面处治沥青洒布机集料撒布机压路机 集料撒布机沥青表面处治检查其传动和液压调整系统，并进行试洒，确定撒布各种规格集料时应控制下料间隙及行驶速度。 沥青撒布机沥青表面处治应检查洒油车油泵、输油管道和保温系统运转是否正常有效，并进行试洒，确定喷洒速度及喷洒量喷洒沥青时应保持稳定速度和喷洒量，并保持整个洒布宽度喷洒均匀。 同步碎石封层车沥青表面处治 轮胎压路机沥青表面处治 施工程序沥青表面处治（1）清理基层：在表面处治施工前，应将路面基层清扫干净，使基层的矿料大部分外露，并保持干燥；若基层整体强度不足时，则应先予以补强。（2）洒透层(或粘层)沥青：洒布第一层沥青沥青要洒布均匀，当发现洒布沥青后有空白、缺边时，应立即用入工补洒，有积聚时应立即刮除。施工时应采用沥青洒布车喷洒沥青，其洒布长度应与矿料撒布能力相协调。浇撒温度应根据施工气温及沥青标号选择，石油沥青的洒布温度宜为130-170℃，煤沥青的洒布温度宜为80-120℃，乳化沥青可在常温下洒布。 施工程序沥青表面处治（3）铺撒第一层矿料：洒布主层沥青后，应立即用矿料撒布机或入工撒布第一层矿料。矿料要撒布均匀，达到全面覆盖一层、厚度一致、矿料不重叠、不露沥青，当局部有缺料或过多处，应适当找补或扫除（4）碾压：撒布一段矿料后，用60～80kN双轮压路机碾压。碾压时，应从一侧路缘压向路中，宜碾压3～4遍，其速度开始不宜超过2km/h，以后可适当增加。洒第二层沥青，撒布第二层矿料，碾压，再洒第三层沥青，撒布第三层矿料，碾压。 施工程序沥青表面处治（5）控制交通、初期养护:沥青表面处治后，应进行初期养护。当发现有泛油时，应在泛油部位补撒与最后一层矿料规格相同的嵌缝料并均匀；当有过多的浮动矿料，应扫出路外；当有其它损坏现象时，应及时修补。注意：除乳化沥青表面处治应待破乳、水分蒸发并基本成型后方可通车外；沥青表处在碾压完即可开放交通，并通过开放交通补充压实，成型稳定。 沥青贯入式路面施工沥青贯入式路面施工特点：沥青贯入式路面是一种多孔隙结构，为了防止水的浸入和增强路面的水稳定性，其面层的最上层必须加铺封层。沥青贯入式路面所用的集料应选择有棱角、嵌挤性好的坚硬石料。 施工工艺沥青贯入式路面施工1)整修和清扫基层；2)浇洒透层或粘层沥青；3)铺撤主层矿料；撒布时应避免颗粒大小不均，并应检查松铺厚度。撒布后严禁车辆在铺好的集料层上通行。注意 施工工艺沥青贯入式路面施工4)第一次碾压；主层集料撒布后应采用6～8t的钢筒式压路机进行初压。碾压速度宜为2km／h。碾压应自路边缘逐渐移向路中心，每次轮迹重叠约30cm，接着应从另一侧以同样方法压至路中心，以此为碾压一遍。然后检验路拱和纵向坡度，当不符合要求时，应调整找平再压，至集料无显著推移为止。然后再用10一l2t压路机进行碾压，每次轮迹重叠1／2左右，宜碾压4—6遍，直至主层集料嵌挤稳定，无显著轮迹为止。 施工工艺沥青贯入式路面施工5)洒布第一次沥青；主层集料碾压完毕后，应立即浇洒第一层沥青。浇洒方法应按规范进行。沥青的浇洒温度应根据沥青标号及气温情况选择。当采用乳化沥青贯入时，为防止乳液下漏过多，可在主层集料碾压稳定后，先撒布一部分上一层嵌缝料，再浇洒主层沥青。乳化沥青在常温下洒布，当气温偏低需要加快破乳速度时，可将乳液加温后洒布，但乳液温度不得超过60~C。 施工工艺沥青贯入式路面施工6)铺撒第一次嵌缝料；主层沥青浇洒后，应立即均匀撒布第一层嵌缝料。嵌缝料撒布后应立即扫匀，不足处应找补。当使用乳化沥青时，石料撒布必须在乳液破乳前完成。7)第二次碾压； 施工工艺沥青贯入式路面施工8)洒布第二次沥青；9)铺撤第二次嵌缝料；10)第三次碾压；11)洒布第三次沥青；12)铺撒封面矿料；13)最后碾压；宜采用6—8t压路机碾压2—4遍。14)初期养护。'
