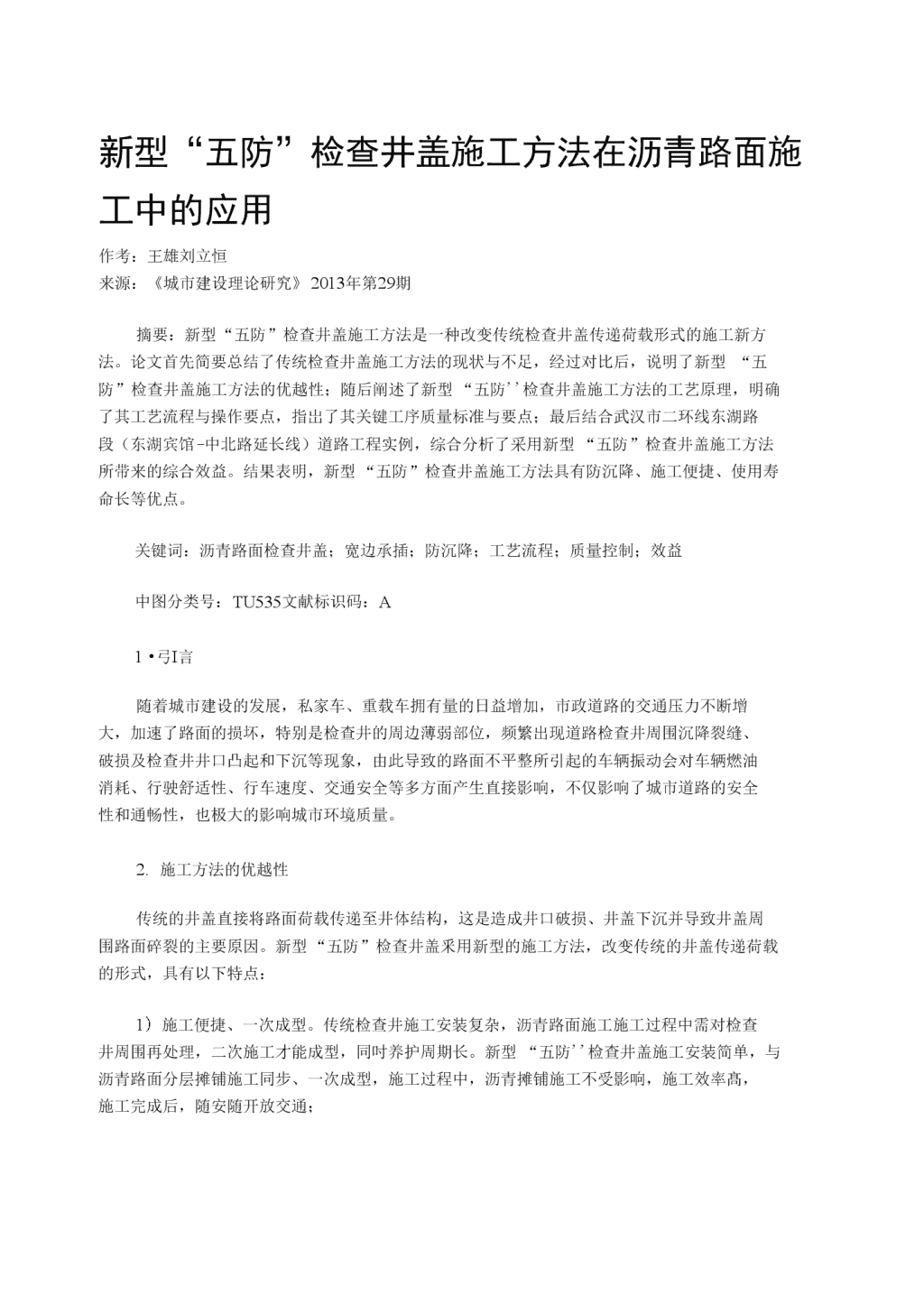

新型“五防”检查井盖施工方法在沥青路面施工中的应用

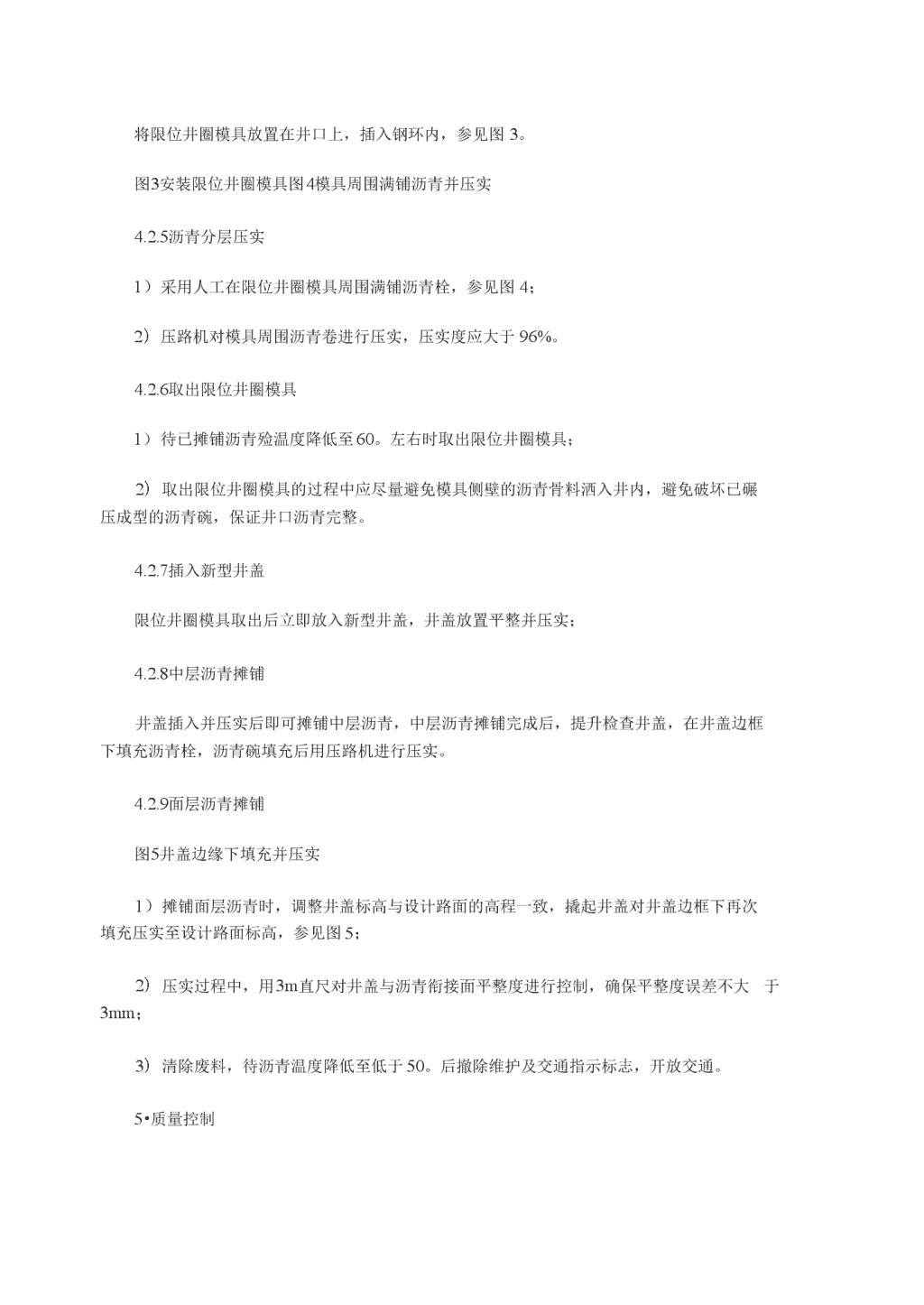

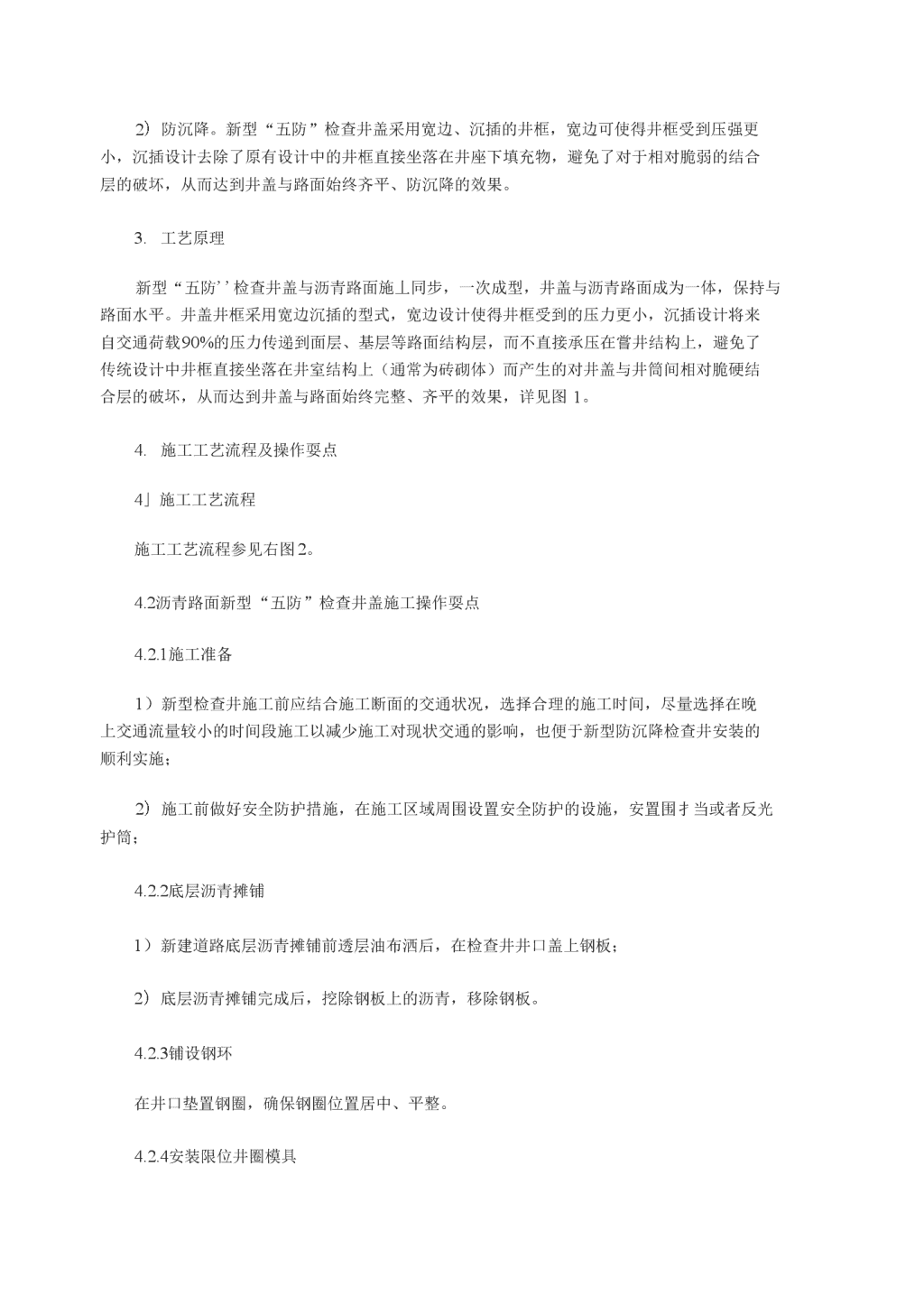

'新型“五防”检查井盖施工方法在沥青路面施工中的应用作考：王雄刘立恒来源：《城市建设理论研究》2013年第29期摘要：新型“五防”检查井盖施工方法是一种改变传统检查井盖传递荷载形式的施工新方法。论文首先简要总结了传统检查井盖施工方法的现状与不足，经过对比后，说明了新型“五防”检查井盖施工方法的优越性；随后阐述了新型“五防""检查井盖施工方法的工艺原理，明确了其工艺流程与操作要点，指岀了其关键工序质量标准与要点；最后结合武汉市二环线东湖路段（东湖宾馆-中北路延长线）道路工程实例，综合分析了采用新型“五防”检查井盖施工方法所带来的综合效益。结果表明，新型“五防”检查井盖施工方法具有防沉降、施工便捷、使用寿命长等优点。关键词：沥青路面检查井盖；宽边承插；防沉降；工艺流程；质量控制；效益中图分类号：TU535文献标识码：A1•弓I言随着城市建设的发展，私家车、重载车拥有量的日益增加，市政道路的交通压力不断增大，加速了路面的损坏，特别是检查井的周边薄弱部位，频繁出现道路检查井周围沉降裂缝、破损及检查井井口凸起和下沉等现象，由此导致的路面不平整所引起的车辆振动会对车辆燃油消耗、行驶舒适性、行车速度、交通安全等多方面产生直接影响，不仅影响了城市道路的安全性和通畅性，也极大的影响城市环境质量。2.施工方法的优越性传统的井盖直接将路面荷载传递至井体结构，这是造成井口破损、井盖下沉并导致井盖周围路面碎裂的主要原因。新型“五防”检查井盖釆用新型的施工方法，改变传统的井盖传递荷载的形式，具有以下特点：1）施工便捷、一次成型。传统检查井施工安装复杂，沥青路面施工施工过程中需对检查井周围再处理，二次施工才能成型，同吋养护周期长。新型“五防""检查井盖施工安装简单，与沥青路面分层摊铺施工同步、一次成型，施工过程中，沥青摊铺施工不受影响，施工效率髙，施工完成后，随安随开放交通； 2）防沉降。新型“五防”检查井盖采用宽边、沉插的井框，宽边可使得井框受到压强更小，沉插设计去除了原有设计中的井框直接坐落在井座下填充物，避免了对于相对脆弱的结合层的破坏，从而达到井盖与路面始终齐平、防沉降的效果。2.工艺原理新型“五防""检查井盖与沥青路面施丄同步，一次成型，井盖与沥青路面成为一体，保持与路面水平。井盖井框采用宽边沉插的型式，宽边设计使得井框受到的压力更小，沉插设计将来自交通荷载90%的压力传递到面层、基层等路面结构层，而不直接承压在嘗井结构上，避免了传统设计中井框直接坐落在井室结构上（通常为砖砌体）而产生的对井盖与井筒间相对脆硬结合层的破坏，从而达到井盖与路面始终完整、齐平的效果，详见图1。3.施工工艺流程及操作耍点4」施工工艺流程施工工艺流程参见右图2。4.2沥青路面新型“五防”检查井盖施工操作耍点4.2.1施工准备1）新型检查井施工前应结合施工断面的交通状况，选择合理的施工时间，尽量选择在晚上交通流量较小的时间段施工以减少施工对现状交通的影响，也便于新型防沉降检查井安装的顺利实施；2）施工前做好安全防护措施，在施工区域周围设置安全防护的设施，安置围扌当或者反光护筒；4.2.2底层沥青摊铺1）新建道路底层沥青摊铺前透层油布洒后，在检查井井口盖上钢板；2）底层沥青摊铺完成后，挖除钢板上的沥青，移除钢板。4.2.3铺设钢环在井口垫置钢圈，确保钢圈位置居中、平整。4.2.4安装限位井圈模具 将限位井圈模具放置在井口上，插入钢环内，参见图3。图3安装限位井圈模具图4模具周围满铺沥青并压实4.2.5沥青分层压实1）采用人工在限位井圈模具周围满铺沥青栓，参见图4；2）压路机对模具周围沥青卷进行压实，压实度应大于96%。4.2.6取出限位井圈模具1）待已摊铺沥青殓温度降低至60。左右时取出限位井圈模具；2）取出限位井圈模具的过程中应尽量避免模具侧壁的沥青骨料洒入井内，避免破坏已碾压成型的沥青碗，保证井口沥青完整。4.2.7插入新型井盖限位井圈模具取出后立即放入新型井盖，井盖放置平整并压实；4.2.8中层沥青摊铺井盖插入并压实后即可摊铺中层沥青，中层沥青摊铺完成后，提升检查井盖，在井盖边框下填充沥青栓，沥青碗填充后用压路机进行压实。4.2.9面层沥青摊铺图5井盖边缘下填充并压实1）摊铺面层沥青时，调整井盖标高与设计路面的高程一致，撬起井盖对井盖边框下再次填充压实至设计路面标高，参见图5；2）压实过程中，用3m直尺对井盖与沥青衔接面平整度进行控制，确保平整度误差不大于3mm；3）清除废料，待沥青温度降低至低于50。后撤除维护及交通指示标志，开放交通。5•质量控制 新型“五防""检查井盖施工质量执行《公路沥青路面施工规范》（JTGF40-2004）、《城镇道路工程施工与质呈验收规范》（CJJ1-2008）。其平整度偏差限值参照表1。表1新型“五防”检查井平整度偏差限值质量控制要点如下：1）施工过程中，垫设钢环时应确保钢环的平整，老旧路面检查井施工时需砂浆抹面找平；2）井圈限位模具周围沥青碇压实过程中应分层压实，压实度不小于96%；3）取出限位井圈模具的过程中应尽量避免模具侧壁的沥青骨料洒入井内，避免破坏己碾压成型的下、中层沥青瞪，保证完整的井口；4）压实过程中，用3m直尺对井盖与沥青衔接面平整度进行控制，确保平整度偏差不大于3mmo6.工程实例二环线东湖路段（东湖宾馆-中北路延长线）道路工程南起鸟语林，北接二环线水东段红庙立交桥落地点，全长1325.867m。该工程是武汉市二环线的重要节点工程，其地面辅道梨园环岛处是武汉大道的重要组成部分，武汉市二环线指挥部提出该工程务必于2012年9月底通车，工期紧迫。作为武汉市未来的“城市名片”，该丄程建设受到省市领导及社会各界的高度关注。为确保工期实现的前捉下，确保沥青路面检查井盖施工质量、外观质量以及行车舒适度，施工单位将新型“五防""检查井盖应用于150个雨、污水检查井施工中，施工期间，新型“五防"检查井盖与路面沥青摊铺同步施工完成后便开放了交通。新型“五防”检查井盖施工工艺在该工程中成功的应用，为其工期目标的实现创造了积极有利的条件。同时，良好的防沉降效果以及道路行车舒适度，受到了主管领导及业主单位的赞誉。7.总结1）新型“五防”检查井盖施工方法采用宽边、沉插的井框，具有防沉降的效果，有效的解决了检查井沉降、凸起、下沉等问题，杜绝了马路“肚脐眼"，改善了城市沥青道路路面检查井形象，提高城市道路车辆行驶的舒适度和安全性，有利于城市道路的通畅性，具有显著的社会效益； 2）与传统检查井安装复杂、养护周期长（两到三天）相比，新型“五防”检查井盖施工安装便捷，与沥青路面分层摊铺施工同步、一次成型，施工过程中，沥青摊铺施工不受影响，施工效率高，施工完毕即可开放交通，对交通影响小；3）新型“伍防”检查井盖采用球墨铸铁材料，有较强的韧性，抗承载力强，安装成本在2400元左右，与传统井盖基本持平。但传统普通井盖使用寿命只有一年，年均投入成本为2400元左右，新型“五防"检查井盖使用寿命约3-5年，年均投入成本为800元左右。两者对比，新型井盖经济效益明显。'
