佛山一环沥青路面施工组织设计bs08标

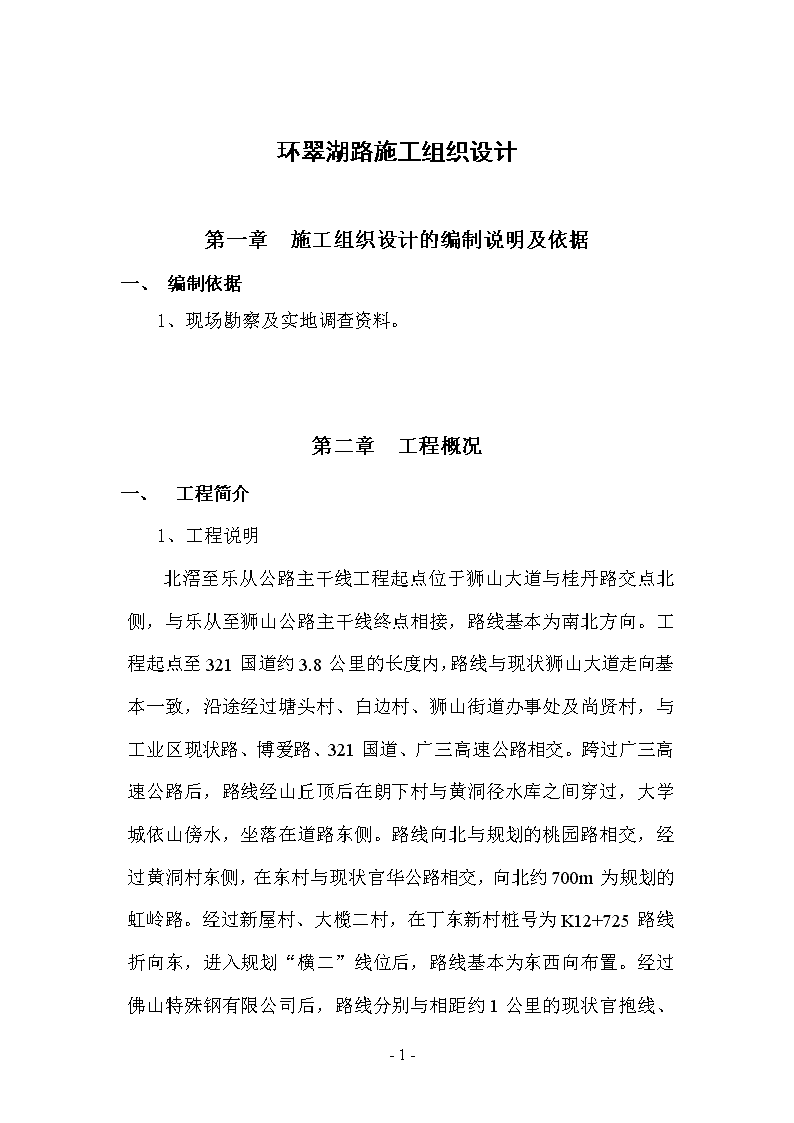

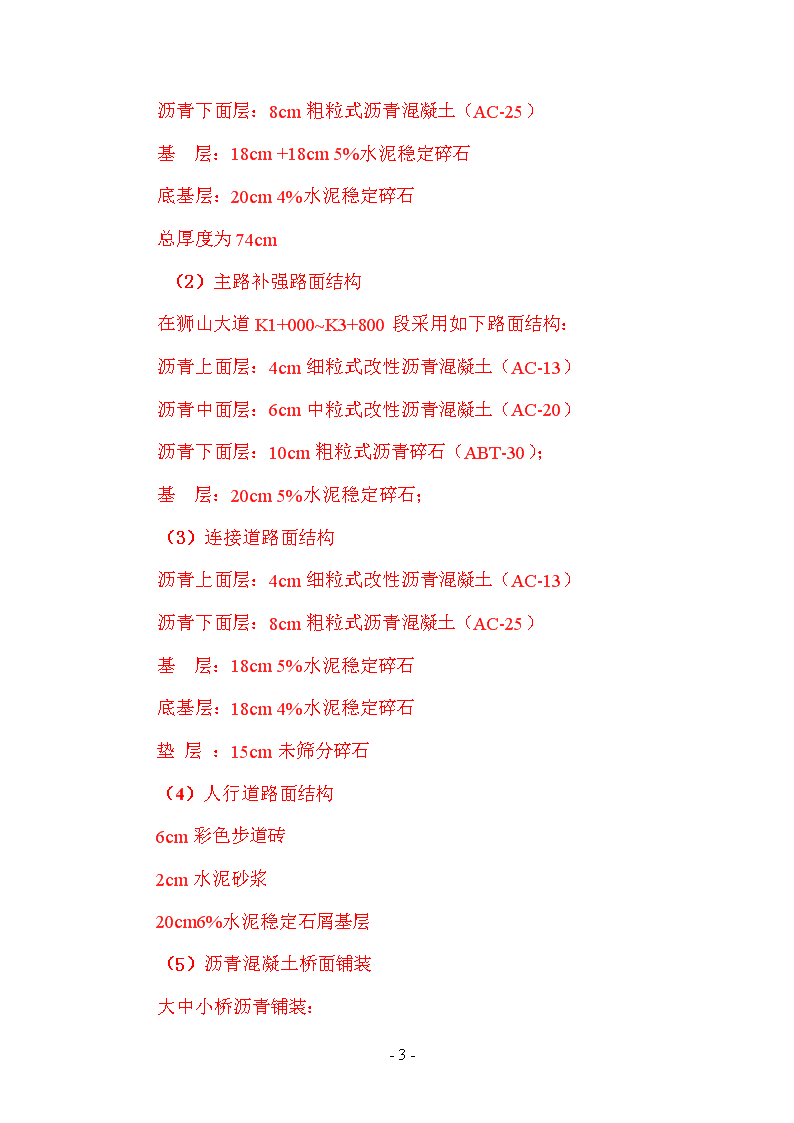

'环翠湖路施工组织设计第一章施工组织设计的编制说明及依据一、编制依据1、现场勘察及实地调查资料。第二章工程概况一、工程简介1、工程说明北滘至乐从公路主干线工程起点位于狮山大道与桂丹路交点北侧，与乐从至狮山公路主干线终点相接，路线基本为南北方向。工程起点至321国道约3.8公里的长度内，路线与现状狮山大道走向基本一致，沿途经过塘头村、白边村、狮山街道办事处及尚贤村，与工业区现状路、博爱路、321国道、广三高速公路相交。跨过广三高速公路后，路线经山丘顶后在朗下村与黄洞径水库之间穿过，大学城依山傍水，坐落在道路东侧。路线向北与规划的桃园路相交，经过黄洞村东侧，在东村与现状官华公路相交，向北约700m为规划的虹岭路。经过新屋村、大榄二村，在丁东新村桩号为K12+725路线折向东，进入规划“横二”线位后，路线基本为东西向布置。经过佛山特殊钢有限公司后，路线分别与相距约1公里-75- 环翠湖路施工组织设计第一章施工组织设计的编制说明及依据一、编制依据1、现场勘察及实地调查资料。第二章工程概况一、工程简介1、工程说明北滘至乐从公路主干线工程起点位于狮山大道与桂丹路交点北侧，与乐从至狮山公路主干线终点相接，路线基本为南北方向。工程起点至321国道约3.8公里的长度内，路线与现状狮山大道走向基本一致，沿途经过塘头村、白边村、狮山街道办事处及尚贤村，与工业区现状路、博爱路、321国道、广三高速公路相交。跨过广三高速公路后，路线经山丘顶后在朗下村与黄洞径水库之间穿过，大学城依山傍水，坐落在道路东侧。路线向北与规划的桃园路相交，经过黄洞村东侧，在东村与现状官华公路相交，向北约700m为规划的虹岭路。经过新屋村、大榄二村，在丁东新村桩号为K12+725路线折向东，进入规划“横二”线位后，路线基本为东西向布置。经过佛山特殊钢有限公司后，路线分别与相距约1公里-75- 环翠湖路施工组织设计第一章施工组织设计的编制说明及依据一、编制依据1、现场勘察及实地调查资料。第二章工程概况一、工程简介1、工程说明北滘至乐从公路主干线工程起点位于狮山大道与桂丹路交点北侧，与乐从至狮山公路主干线终点相接，路线基本为南北方向。工程起点至321国道约3.8公里的长度内，路线与现状狮山大道走向基本一致，沿途经过塘头村、白边村、狮山街道办事处及尚贤村，与工业区现状路、博爱路、321国道、广三高速公路相交。跨过广三高速公路后，路线经山丘顶后在朗下村与黄洞径水库之间穿过，大学城依山傍水，坐落在道路东侧。路线向北与规划的桃园路相交，经过黄洞村东侧，在东村与现状官华公路相交，向北约700m为规划的虹岭路。经过新屋村、大榄二村，在丁东新村桩号为K12+725路线折向东，进入规划“横二”线位后，路线基本为东西向布置。经过佛山特殊钢有限公司后，路线分别与相距约1公里-75- 的现状官抱线、规划大学城北路相交。路线经过亨美村、谭村，在永安村与永安大道相交。路线在莲塘村、大塘村之间穿过后，与里官路、桂和公路相交。路线继续向东，经麻奢村后，进入和顺镇，经过孔村，在宏岗村、白岗村之间穿过，并在村边与里和公路相交。路线终点与和顺~北窖公路主干线起点处相接，本项目路线主线全长26.996Km。2、施工合同段的桩号及主要内容BS08标段的施工桩号为K0+000~K11+400，主要工程内容为路面基层和沥青混凝土路面铺设、路缘石铺设、路面排水工程等。二、主要技术指标1、主路技术标准序号名称单位指标备注1计算行车速度Km/h1002行车道宽度m4*3.753中央分隔带宽度m34左侧路缘带宽度m0.755硬路肩m3.006土路肩m0.757路面类型沥青混凝土8设计年限年沥青混凝土15年9标准轴载BZZ-10010设计年限内一个车道累计当量轴载次1.81×10711沥青砼路面设计弯沉mm0.18112自然区划IV7区2、路面结构层的形式（1）一般主路路面结构沥青上面层：4cm细粒式改性沥青混凝土（AC-13）沥青中面层：6cm中粒式改性沥青混凝土（AC-20）-75- 沥青下面层：8cm粗粒式沥青混凝土（AC-25）基层：18cm+18cm5%水泥稳定碎石底基层：20cm4%水泥稳定碎石总厚度为74cm（2）主路补强路面结构在狮山大道K1+000~K3+800段采用如下路面结构：沥青上面层：4cm细粒式改性沥青混凝土（AC-13）沥青中面层：6cm中粒式改性沥青混凝土（AC-20）沥青下面层：10cm粗粒式沥青碎石（ABT-30）；基层：20cm5%水泥稳定碎石；（3）连接道路面结构沥青上面层：4cm细粒式改性沥青混凝土（AC-13）沥青下面层：8cm粗粒式沥青混凝土（AC-25）基层：18cm5%水泥稳定碎石底基层：18cm4%水泥稳定碎石垫层：15cm未筛分碎石（4）人行道路面结构6cm彩色步道砖2cm水泥砂浆20cm6%水泥稳定石屑基层（5）沥青混凝土桥面铺装大中小桥沥青铺装：-75- 上面层：4cm细粒式改性沥青混凝土（AC-13）下面层：6cm中粒式改性沥青混凝土（AC-20）防水粘结层三、地形、地质与气候气象、水文条件1.地形和地质佛山市一环城际快速干线地处珠江三角洲平原区，地形以平原区为主，地势平坦，主要地貌类型为海冲积相平原。地势由北向南倾斜，南部为平原区，海拔高度一般1.60m~3.80m，水网密集，沟渠纵横，鱼塘密布。北部为底丘陵区，地形有起伏，山峰海拔高度20m~30m，植被茂盛。沿线村镇密布，工业、养殖业、种植业发达，城市化进程快，交通路网发达。沿线地质主要为海冲积相平原，东线、南线和西线沿线在地表层0.9~3.2m厚的填筑土下广泛分布一层软土，软土层为滨海相沉积物，土质呈灰、深灰、会黑色，流塑~软塑状，软土厚度大多在2.5~19m，含水量多在25%~50%，孔隙比大多在1~1.5之间；北线为低山丘陵区，丘陵之间的洼地大多存在软土层。本标段处于佛山市一环城际快速干线的北部。2.水文与气候气象（1）、水文沿线区域河网极为发育，属珠江水系下的北江水系，南海海潮对区内河水有顶托作用，受径流和潮流的作用，区内小型排灌渠较多，为防止洪涝灾害，修建了众多的堤围和水闸，纵横交错、地下水类型划分为第四系松散层孔隙水和侏罗系红层裂隙水，水量较丰富。根据取水试样结果，本区地下水对砼无腐蚀性。-75- （2）、气候气象沿线所处地区属于亚热带气候，全年气候温和，日照充足，雨量充沛，年平均温度在21℃左右，极端最低气温为0℃，极端最高气温38.7℃；年无霜期大于340天。年平均降雨量1638毫米，最大降雨量可达2000mm,年内暴雨较集中的时间为5~9月，平均每月有一次暴雨发生。第三章施工的总体平面布置为了满足施工需要，我公司将在主线K5+903路基附近设置沥青混凝土拌和站及其堆料场、各种施工机械停放场及油库房，以及设水泥稳定碎石混合料搅拌二站；在广三互通（K4+100）附近设水泥稳定碎石混合料搅拌一站；在广三互通（K4+800）附近设路缘石、路面排水施工班组。3.1驻地建设内容：3.1.1施工、生活用水、用电的方案3.1.1.1供水：施工用水将抽取当地丰富的地下水源或直接采用自来水。生活用水驳接当地自来水。3.1.1.2供电：向当地电力部门联系生产和生活用电，将变压器接到驻地上。为确保生产、生活用电，自备发电机组，包括沥青搅拌站和稳定土搅拌站配备1套800kw发电机组，3套80kw发电机组备用。3.1.2-75- 通讯：项目经理部、各个施工班组均安装国内长途直拨电话或配备一定数量的移动电话，保持与外界沟通。各施工现场用无线对讲机或移动电话进行联络。3.1.3计算机系统配置：为了配合佛山一环城际快速干线工程建设的计算机网络管理，我公司将配备专门的计算机应用人员及与业主计算机系统相适应的计算机软硬件设备配置，确保承建各方通过计算机网络对工程建设进行全程动态管理和实时监控。3.1.4项目经理部驻地建设包括：在主线K5+903附近搭建足够数量临时工棚作为项目部主要生活办公用地，设置办公室、会议室、职工宿舍、厨房、浴室、厕所以及沥青辅助班组等；另外在沥青拌和站、水泥拌和站内或附近设置试验室、保安岗、发电机及抽水机房、各种材料仓库、停车棚、检修棚、油库等。3.1.5施工设施包括：沥青拌和站、水泥稳定土拌和站、沥青贮存罐、贮水池、料场、细料防雨棚、停车场、地磅、通信设施、照明等。3.1.6消防设施3.1.6.1办公、宿舍、仓库、搅拌场地等均按规定配备足够的灭火设施和器具。3.2施工总平面布置本合同段路线走向基本与多条公路干线交叉、平行，并有多个施工便道进入施工路段-75- ，考虑到本项目工期紧、工作量大，施工前必须有计划进行大量的施工材料的备料工作。根据沿线工地考察，位于主线右侧的（K5+903左右）桃园西路边上有平整好的工业用地，因此，拟在该工业用地内布置项目经理部。项目经理部计划租地80~100亩，用于驻地建设。主要包括驻地生活设施和生产设施，两座沥青拌和站，一座产量为500t/h稳定层拌和站（厂拌2站），和大量的储料场。另外在主线左侧广三互通（K4+100附近）设置一座产量为500t/h稳定土拌和站（厂拌1站），该处位于321国道旁边，交通便利；在广三互通（K4+800）附近设路缘石、路面排水施工班组。具体施工总体平面布置图和项目经理部平面布置图见下图。-75- -75- -75- 第四章主要工程项目的施工方法施工时下道工序都必须在上道工序交验合格的情况下进行，并且在每一个分项工程开工前都必须进行技术交底和必要的准备工作。一、各分项工程的总体施工顺序施工准备→路基验收、修整→横向排水管、横向预埋管道施工→垫层施工→底基层施工（养生7d期内保持顶面湿润并封闭交通）→下基层施工（养生7d期内保持顶面湿润并封闭交通）→上基层施工（碾压完成24小时后施工透层沥青，养生7d）→中央分隔带纵向盲沟施工→安装中央分隔带路缘石→施工中央分隔带内封闭层（铺防渗土工布，土工布要和纵向盲沟土工布搭接并用钉连接。）→中央分隔带填土及土路肩加固→中央分隔带和土路肩绿化→清扫基层顶面施工沥青下封层→施工沥青下面层→清扫沥青下面层，洒粘层油→沥青中面层施工→清扫沥青中面层，洒粘层油→沥青抗滑表层施工→全线路容清理→工程交验二、碎石垫层和水泥稳定碎石底基层的施工1、试验段准备(1)根据试验段确定施工工艺和各项参数来指导碎石垫层和底基层的大面积开工。路槽交验后，对连接道路段进行整修准备施工垫层。(2)试验段先按1.25、1.30、1.35松铺系数控制标高，通过试验段检测统计数据确定松铺系数。(3)底基层用碎石材料需进行筛分试验，最大粒径不超过4cm，小于0.075颗粒含量不得超过10%。(4)-75- 开工前先对各相关人员进行技术交底和安全教育，贯彻加强“质量就是第一生命线”的质量意识。(1)底基层可采用不同集料混合而成，这时应做配比试验确定不同材料用量比例，并通过击实试验测出最大干密度和最佳含水量,为施工提供控制压实度依据。底基层还要通过无侧限抗压强度与水泥用量关系确定底基层的水泥剂量，在满足强度要求的条件下，水泥剂量不宜过高，以减少底基层开裂。2、施工工艺碎石垫层采用未筛分碎石，底基层采用集中厂拌法施工，自卸运输车进行混和料运输，采用铲车配合平地机或推土机配合平地机作业摊铺和人工拉对角线进行精平，采用自重18吨（2台）和14吨（1台）振动压路机进行压实的机械化施工方案。（1）测量挂线Ⅰ下承层验收合格后，应复测和补测中桩以及边桩的挂线桩，并经监理工程师确认。挂线桩的设置间距直线段为10m，在变坡和弯道及超高缓和段加密为5m。底基层施工前,应把所有的横向排水管和预埋管道施工完毕后,对下承层进行彻底清扫，清除各类杂物及散落材料并用大吨位压路机静压两遍，底基层施工时，要保证下承层表面湿润。Ⅱ按试验段得到的松铺系数进行标高控制.（2）垫层和底基层摊铺和碾压Ⅰ由运料车将合格的混合料运送到摊铺现场，并均匀分堆卸在处理好的路基上。(设有专人指挥,按一定距离卸料.)Ⅱ-75- 混合料在运输过程及平整过程将造成离析,在施工现场设专人对离析部分再用机械或人工充分拌和均匀。Ⅲ按松铺厚度用铲车或推土机将混合料初平，再用平地机精平。Ⅳ测量人员在平地机精平后的情况，进行高程和横坡跟踪测量。并由试验人员检测含水量。Ⅴ当混合料的含水量达到最佳含水量时，立即用压路机进行全幅内进行静压，直线段由边侧向中间碾压，超高段由低侧压向高侧。每次碾压要求重轮重叠半轮，重轮碾压完全幅即为一遍。Ⅵ初压先用低吨位压路机碾压一遍，复压用18吨压路机振动碾压，压实遍数为三遍，终压采用低吨位压路机碾压两遍，具体按试验段结果定。碾压时，力求避免每碾压一遍中的多次重复，以做到碾压均匀强度一致，且碾压时，压路机应缓起慢行，稳停，走向直，速度要均匀,碾压按照紧跟﹑慢压﹑高频﹑低幅的原则进行。头两遍以采用一档（1.5～1.7Km/h）为宜，以后可用二挡（2.0～2.5Km/h）进行。Ⅶ质检员在终压完以后及时用灌砂法测定其压实度，检查几何尺寸，以及时指导施工。Ⅷ底基层终压结束后及时进行交通管制。采用薄膜覆盖养生，整个养生期（7天）内，严禁车辆通行。Ⅸ垫层接缝处理：两段作业衔接处，第一段留下5～8m不碾压，第二段施工时，将前段留下未压部分与第二段一起碾压。第二段开工时,要将前段未碾压部分洒水达到最佳含水量。Ⅹ底基层接缝处理：在摊铺混和料过程中，如因故中断时间-75- 超过2小时，应设置横向接缝，用人工将末端混和料弄整齐，紧靠混和料放两条方木，高度与混合料压实厚度相同，整平紧靠方木的混和料，在方木的另一侧用砂砾或碎石回填约3米长，高出方木3—5cm，将混和料振压密实。在重新开始摊铺混合料之前，将砂砾和方木除去，并将路基顶面清扫干净后，方可摊铺混合料。垫层、底基层的具体施工工艺见垫层、底基层施工工艺流程图（见下图）。-75- 垫层、底基层施工工艺流程图原材料抽检,筛分,击实合格合格洒水或晾干含水量检测测不合格合格合不合格合格不合格检测材料含水量下承层准备厂拌施工机械就位出料装车标高挂线运料车有序卸料整平推土机初平平地机精平复测标高初压压实度检测复压底基层验收底基层养生垫层验收终压-75- 三、水泥碎石基层的施工1、试验段准备（1）材料的配合比设计应根据邻近地区石场的产量、质量、运输情况等因素精心比较选择适宜的材料；配合比试验应确定各档碎石、石屑的比例，使合成级配符合规范要求；通过击实试验确定基层的最佳含水量，为施工含水量提供依据；通过无侧限抗压强度与水泥用量关系确定基层的水泥剂量，在满足强度要求的条件下，水泥剂量不宜过高，以减少基层开裂。(2)采用两台WTU-9500摊铺机一前一后并摊或三台WTU-75摊铺机并摊的施工方法，根据基层宽度组装摊铺机宽度，使得人工摊铺作业最小。后面两台18吨和一台14吨振动压路机紧跟碾压。（3）施工技术准备组织有关施工技术人员和测量人员学习设计文件，进行技术交底贯彻加强质量意识，确保本项目的质量目标。（4）机械设备的保养和维护开工前，拌和楼的运转要做好计量标定工作，特别是水泥、水的计量控制，确保水泥、水、石屑及碎石的计量准确，满足施工配合比的要求。机械工作人员要定编定岗，做好施工机械的维护和保养工作，使其处于性能良好状态，并进行岗位操作培训，制定岗位制度，贯彻执行。（5）下承层准备基层施工时对下承层进行彻底清扫，并洒水保持下承层湿润2、施工工艺-75- （1）摊铺的导向线安装与测量Ⅰ下承层验收合格后，应复测和补测中桩以及边桩的标高，并经监理工程师签认。摊铺机导线桩的设置间距直线段为10m，在变坡和弯道及超高缓和段加密为5m,线长不宜超过200m,确保钢丝张拉紧。Ⅱ试验段按松铺1.30﹑1.35系数进行标高控制，并通过试验段确定基层的松铺系数。Ⅲ导向线禁止扰动，断开时必须连接拉紧后再复测挂线标高。（2）摊铺流程Ⅰ水泥混合料拌和楼在生产水泥混合料过程中，先测出石粉和碎石含水量，再调定混合料的含水量,使其略大于最佳值的0.5~1.0%，以补偿施工过程中水份蒸发损失。水泥剂量比根据试验室滴定的数据调定水泥泵的转速,比确定的施工剂量增加0.5%。一经确定转速严禁任意调动,试验人员随机抽检水泥剂量,一天不少于6次.Ⅱ由运料车将拌和楼生产出的合格混合料运送到摊铺现场，并卸在摊铺机料斗内。Ⅲ按松铺厚度用摊铺机将混合料均匀进行连续不断摊铺。Ⅳ测量人员根据摊铺机摊铺后的情况，进行高程和横坡跟踪测量,根据跟综情况及时调整挂线标高或摊铺机传感器的灵敏度.Ⅴ高程和横坡跟踪测量合格后，立即用压路机在路幅全宽内进行静压，直线段由两侧向中心振压，超高段由低侧压向高测。每次振压要求重轮重叠半轮，重轮振压完全宽即为一遍。Ⅵ-75- 初压定为一遍，复压、终压各为三遍，具体根据试验段总结确定。振压时，力求避免每振压一遍中的多次重复，以做到振压均匀强度一致，且振压时，压路机应缓起慢行，稳停，走向直，速度要均匀。头两遍以采用一档（1.5～1.7Km/h）为宜，以后可用二挡（2.0～2.5Km/h）进行。Ⅶ质检员在终压完完成及时用灌砂法测定其压实度，检查几何尺寸，以及时指导施工。Ⅷ终压结束后及时进行交通管制。下基层采用薄膜覆盖养生，上基层直接采用乳化沥青透层养生，整个养生期（7天）内，严禁车辆通行。Ⅸ接缝处理：基层每天的施工接缝及在摊铺混和料过程中如因故中断时间超过2小时，应设置横向接缝。摊铺机移走后马上用人工按松铺标高将末端混和料弄整齐（基本和路中线垂直），经压路机碾压完毕后采用三米直尺将端头不平整的位置量度出来，然后人工拉线（与路中线垂直）将接缝位置确定，最后人工挖除端头不平整处的混合料并挖成垂直断面的接缝。（3）下基层和上基层双层连续摊铺的施工方案由于本项目工期短、工程量大，在个别特殊位置(施工段落短，在100m之内)应考虑采用下基层和上基层双层连续摊铺的施工方案：按规范的要求在下基层摊铺和碾压密实后，立即摊铺上基层。基层的施工工艺见基层施工工艺流程图-75- 材质抽检基层施工工艺流程图施工配合比选定场内材料转运下承层交验施工放样分类进料导向线安装检测拌和拌和厂拌和混合料检验出料装车运输洒水车洒水湿润下层表面摊铺机就位运料车空档停车整平推进卸料检测标高.横坡摊铺机推进摊铺检查复压/终压检测初压压实度检测不合格封闭交通薄膜养生-75- 四、透层、封层施工一、透层施工方案在路面上基层施工完毕，上基层碾压完成24小时后立即洒布透层沥青封锁水份起养生作用,透层沥青采用乳化沥青洒布车进行洒布。1、施工工艺（1）洒布沥青的工作面，应整洁而无尘埃，已准备好的工作面应经监理工程师检查，在未批准前不得喷洒透层沥青。（2）透层沥青在上基层碾压完成24小时后进行洒布。（3）洒布透层沥青前，路面清扫干净，构造物要采取防护措施，以防污染。（4）洒布时，洒布车要保持匀速行走，严禁过快或过慢而影响洒布质量。（5）洒布的透层沥青应渗透入基层一定深度，不应在表面流淌，且不得形成油膜，形成油膜要人工铲除。（6）气温低于10℃和遇大风及降雨时不洒布透层沥青（7）按设计的洒布用量一次洒布均匀，当漏洒时应检查洒布车的喷嘴和调节适当的车速。漏洒位置人工给予补洒。（8）在铺筑沥青面层前如发现局部地方透层沥青剥落，要及时给予修补。二.封层施工在基层路面上洒布透层油养生期过后，立刻进行封层施工,防止基层曝晒开裂。1、施工工艺-75- （1）封层的工作面可能被培土路肩填土等工程污染，在施工前要求用水车冲冼干净无尘埃，待干燥无水份后报监理工程师检查，在未批准前不得进行施工。（2）乳化沥青喷洒量为1.0~1.2kg/m2。然后用碎石洒布车洒布约占60%面积的小碎石（5~10mm），碎石必须洒布均匀没有堆积。（3）用一台16吨的胶轮压路机紧跟洒布车后进行碾压，碾压遍数1~２遍。（4）气温低于10℃和遇大风及降雨不进行施工。（5）堆积成团和局部剥落，要及时采用人工铲除和修补。（6）封层施工前，各项构造物（路缘石，方沟等）要做好防污染（如覆盖簿膜纸）五、沥青混凝土面层的施工1、试验段的准备（1）沥青混合料配比设计Ⅰ各层沥青混合料的间歇式拌和楼（LB3000）配合比设计按三阶段进行：A、目标配合比设计阶段，严格选用符合规范标准要求的各种原材料，并充分利用同类道路与同类材料的施工实践经验，计算各种粗、细集料的用量比例，配合成既符合公路沥青路面施工技术规范要求，又能够适应本建设项目当前施工工艺要求的石料级配范围。并通过马歇尔试验确定最佳沥青用量。以此石料级配合及沥青用量应作为目标配合比，供拌和机确定各冷料仓的供料比例，进料速度及试拌使用。-75- B、生产配合比设计阶段，对沥青拌和机所试拌混合料进行抽提筛分，确定各热料仓的材料比例，供拌和机控制并使用。同时，反复调整冷料仓进料比例，使供料均衡，并取配合比设计的最佳沥青用量及其±0.3%等三个沥青用量进行马歇尔试验,以确定生产配合比的最佳沥青用量。C、生产配合比验证阶段。沥青混合料拌和机采用生产配合比进行试拌，铺筑试验段并用拌和的沥青混合料进行马歇尔试验及路上取芯检验，由此确定生产用的标准配合比。D、在进行三阶段的配合比设计过程中，对沥青面层的配合比将通过浸水马歇尔试验检验其抗水损害能力。对中、上两层还将通过车辙试验其动稳定度，衡量其抗高温稳定性。Ⅱ各层沥青混合料的连续式拌和楼(ASTEC)配合比设计A、配合比设计阶段：严格选用符合规范标准要求的各种原材料，并充分利用同类道路与同类材料的施工实践经验，计算各种粗、细集料的用量比例，配合成既符合公路沥青路面施工技术规范要求，又能够适应本建设项目当前施工工艺要求的集料级配范围。并通过马歇尔试验确定最佳沥青用量。以此集料级配及沥青用量作为设计配合比，供拌和机确定各冷料仓的供料比例，进料速度及试拌使用。B、配合比验证阶段：在连续式拌和楼试拌之前一定要将相关的计量系统准确标定，然后根据设计配合比将各种集料的配重计算出来输入拌和楼的控制电脑，用电脑计算确定各计量系统的相关技术参数。最后通过试拌取料筛分将集料的配合比调至最接近设计配合比。（并符合规范要求的偏差范围）；取配合比设计的最佳沥青用量及其±0.3%等三个沥青用量进行马歇尔试验,以确定生产配合比的最佳沥青用量。-75- C、原材料控制措施：连续式拌和楼拌和质量的控制关键在于原材料规格和级配的控制。因此，应严格按本项目相关的技术要求和规范规定的碎石、石屑的材质、规格和级配选择合格的沥青面层集料供应石场，并要求石场按我们提供的筛网尺寸和级配范围来生产符合规格、级配范围要求的集料。在石场开始生产时就委派一名试验员到石场进行质量监控，要求该试验员在石料生产过程中每天最少对生产出来的各档碎石进行两次抽样筛分，检验各档碎石是否符合规格、级配要求，如发现不合格的，应要求石场及时将该批不合格的石料清理出场，并查明原因及时整改；定期检查石场的筛网尺寸是否符合要求，发现筛网尺寸不对或筛网破损的情况，应要求石场及时更换；该试验员应及时将相关的信息反馈给项目部，以便项目部对石场进行及时的监控。（2）材料准备沥青路面用的材料在施工前要进行大数量备料，进场的原材料必须严格把好质量关。根据摊铺机大规模快速施工的要求及时供应各种原材料，对供应的原材料取样，进行实验分析，提供相关的实验数据，报请监理方和业主。要做好料场的分隔和排水，严禁材料混合存放，注意防水防潮。a沥青混凝土配合比经过多次试配选定后送有检测资格的中心试验室进行平行试验复核，并通过监理工程师审核后方可使用。b在摊铺沥青混凝土面层前，将基层表面上的浮土杂物予以清除干净并进行必要的修整。1、施工方法(1)-75- 沥青混凝土路面施工设2台产量分别为250t/h的进口沥青搅拌站集中进行沥青混凝土拌和，采用载重18吨自卸汽车运料、ABGTITAN423型摊铺机摊铺，采用双钢轮压路机和轮胎压路机组合的方式进行压实的机械化施工方案。(2)沥青拌和站的设置要符合环境保护、消防、安全等规定，应设置在场地空旷、干燥、运输条件好的地方。(3)沥青分品种、分标号储存。各种矿粉分别堆放在具有硬质基地的仓库中，并安装除尘设备。(4)调速：按配合比要求的骨料分别装在四个冷骨料仓，按混合料配合比计算各冷仓输送器的速度。(5)沥青加热及保温：加热导热油，利用循环管道将沥青罐沥青加热至要求温度，并设置自动保温。(6)矿粉仓：将合格的矿粉装入料仓，矿粉仓应特别注意防水防潮工作。(7)根据试验室提供的配合比矿料级配计算出各热料值的矿料重量及沥青、矿粉重量和拌和温度输入拌和机电脑装置。(8)拌和温度控制范围:集料温度保持在160℃～180℃之间，出料温度控制在145℃～165℃(普通沥青)或165℃～185℃（改性沥青）之间，每车料出厂前均应检测温度，不符合要求不能运进施工现场。每种沥青混合料的温度控制还与气温、施工条件等多种因素有关，应根据试验段结果总结规定更详细的温度控制范围。(9)根据上述准备开机试拌，试验室进行抽提筛分，确定各冷料仓的材料比例，供控制室使用，同时反复调整冷料仓进料比例，以达到供料均衡。-75- (10)由于开始拌和时的集料温度难以控制，因此应将温度稳定前的白料放掉，以免影响初期拌和的混合料质量。(11)调试完成后，开机生产混合料，成品要求无花白、团块，温度符合要求，并做马歇尔试验及沥青用量抽提和筛分试验，正常施工时，一日进行二次试验，随时检测混合料的配合比、含油量、沥青饱和度等指标，发现不正常指标应及时通知拌和组，分析原因，作出处理。(12)沥青混合料不宜储存过夜，各个台班的混合料的产量应预先详细计算好，并与前场摊铺组保持紧密联系，防止出料过多，造成浪费。3、热拌沥青混合料运输沥青混和料运输采用自卸车进行运输，混合料运输车要满足如下要求：(1)根据拌和楼和摊铺机生产能力以及运距计算车辆数，采用大吨位运输车，保证运输能力满足要求。(2)运输前对车辆性能进行检测，使用性能良好的运输车，防止运料过程中坏车。(3)车厢应清扫干净，车箱底板和侧板应涂一层隔离剂，并清除游离余液。防止沥青混合料与车厢板粘结。(4)装车过程中，料车应前后移动，以免形成锥形料堆，使混合料离析。(5)不管是否刮风、下雨，均应以足够大蓬布覆盖混合料，减少温度损失及防止粒料散掉在路面，污染环境。-75- (6)运料途中尽量匀速行进，避免突然加速和刹车。(7)混合料运输车的运量要比拌和能力或摊铺速度有所富余，施工过程中摊铺机前应不宜少于3~5辆运料车等侯卸料。(8)卸料后，对车厢中残余的混合料及时清除，防止结硬。4、摊铺沥青混合料摊铺每个工作面配备2台ABGTITAN—423型沥青摊铺机并机进行摊铺:(1)沥青混合料摊铺每个工作面采用两台自动调平沥青摊铺机成梯队形进行全路宽联合摊铺作业，两机之间纵向相距约10～15米。相邻两幅之间重叠5～10cm，以利接缝密合。摊铺机后应配备人员作辅助工作，及时整形。(2)摊铺机在开始受料前在料斗内涂刷少量防止粘料的柴油。摊铺机行走前，严格按松铺标高用木板将熨平板垫好，确保起始摊铺厚度满足要求。(3)摊铺机在摊铺时，下面层采用钢丝线导向牵引方法,中、上面层用平衡梁调平的方法。除非桥面平整度及高程非常理想，否则桥面的第一层摊铺也采用钢丝导向牵引方法。使用平衡梁过程中应密切注意平衡梁的粘料情况，发现粘料及时清除，防止产生拉痕。(4)摊铺速度控制在2.0~2.5m/min之间。整个摊铺过程必须均匀，缓慢、连续不断地进行，不能任意改变速度。(5)除非特殊原因，严禁停机待料。(6)摊铺过程随时检测调整摊铺厚度，确保松铺厚度偏差在0~3mm以内。特别是平衡梁牵引在超高段或桥梁、-75- 涵洞时,易引起厚度偏差较大,只要能保证厚度,偏薄时才予调整,超厚不予调整,以确保平整度.(7)将沥青摊铺机螺旋喂料器调整到最佳状态，使螺旋喂料器中混合料的高度将螺旋器的2/3埋没。在摊铺机集料斗刮板尚未露出，尚有约10cm厚混合料时，料车开出，同时拢料，料斗两翼复位，下一料车开始卸料。(8)严禁料车撞击摊铺机。料车应离摊铺机前沿20cm处停下来，调为空档，由摊铺机靠上并推动料车前进。随时观测摊铺质量，发现离析和其它不正常现象应及时分析原因，予以处理。料车在摊铺区洒落的散料必须及时清除。(9)遇到机器故障、下雨等原因不能继续摊铺时，及时将情况通知拌和组并报告技术负责人。雨后在下承层未充分风干前，不得继续摊铺。5、压实每个工作面采用3台双钢轮压路机和3台胶轮压路机（一台胶轮备用）（普通沥青）或4台双钢轮压路机（改性沥青）组合的方式进行碾压。在碾压过程中应注意如下几点：(1)要求碾压按“紧跟，慢压，高频，低幅”的原则进行。沥青路面压实按初压、复压、终压（包括成型）三个阶段进行。碾压速度应严格按下表执行。压路机碾压速度-75- 压路机类型初压（km/h）复压(km/h)终压(km/h)双钢轮压路机1.5～2.02.5～3.52.5～3.5轮胎压路机—3.5～4.54～6碾压顺序为：接缝处预压全路初压全路复压全路终压(2)初压应紧跟摊铺机后进行，在混合料摊铺后较高温度下进行，以不产生推移、发裂为度。(3)压路机应从外侧向中心碾压，相邻碾压带应重叠1/3～1/2轮宽，最后碾压路中央分隔带部分，压完整幅为一遍。(4)碾压时将驱动轮面向摊铺机，碾压路线及碾压方向严禁突然改变而导致混合料产生推移。(5)复压要紧跟初压后进行。碾压遍数不少于3遍。(6)终压紧跟复压后进行，碾压遍数不少于2遍。(7)碾压必须均衡、连续进行，防止碾压速度突然变化导致影响压实度和平整度。(8)在碾压中，应先起步后起振，先停振后停机，换向缓慢平稳。更换碾压道，调头停车等待及加水应在已冷却的成型路面进行。开始碾压前，应加满水。在水箱的水喷完前，应及时加水，切忌由于缺水而发生粘轮现象。(9)压路机在碾压前详细分工，使碾压工艺有序进行，防止漏压或过压。压路机应紧跟摊铺机成阶梯状碾压，不能在同一断面上折返。(10)对压路机无法压实的桥梁、挡墙等结构物的接头、拐弯死角、加宽部分及某些路边缘等局部地区，采用1吨小型手扶压路机压实。-75- (11)在温度冷却至60℃以前，严禁任何机具进入路面。(12)狭窄地点压实或修补工程采用监理工程师认可的小型手扶振动压路机将沥青混合料充分压实。6、接缝处理(1)沥青面层施工安排应使纵、横向两种接缝都保持在最小数量。(2)纵缝接缝做到相邻行间可靠的结合。纵向接缝应该是热接缝，并应该是连续和平行的，缝边应垂直并形成直线。(3)在纵缝上的混合料，应在摊铺机的后面立即用一台静力压路机以静力进行振压。振压工作应连续进行直至接缝平顺而密实。(4)纵向接缝设置在通行车辆轮撤之外，与横坡变坡线重合在15cm以内，与下层接缝的错位至少为15cm。(5)当由于工作中断，混合料已低于要求的碾压温度时，或者在第二天恢复工作时，就应设置施工横缝。(6)在下段开始摊铺前，应清洗接缝浮浆，水干后涂抹一层粘层油。此外，先将熨平板座在已铺成层上预热到120度，待其软化至一定程度后，用规定厚度（下段松铺顶面标高与已铺平面标高的差值）的木板垫起熨平板，下料摊铺。(7)接缝处应及时减、补料，保证接头平顺。接缝处的碾压应尽快进行。先进行横向碾压，压路机位于已压实层上，伸入新铺层的宽度2cm然后每压一遍向新铺层移动15—20cm，直至全部在新铺层上为止，改为纵向碾压。其沥青混凝土面层施工工艺流程图详见下图。-75- 沥青混凝土面层施工工艺流程图机械调试准备:安装浮动平衡梁合格原材料进仓清扫下承层调整热料仓比例配比检测沥青混合料拌制废料检测混合料外观和温度合格运输到现场检测摊铺温度摊铺初压复压检测压实度合格光面终压成型封闭交通验收待冷却后检测质量六、附属工程的施工方案-75- 1、分隔带地下横向排水管的施工分隔带地下横向排水管在底基层施工前开挖预埋。（1）按设计图纸要求的平面位置、开挖断面和纵坡进行基坑的开挖，报请监理工程师验收基坑后方可进行下一道工序的施工。（2）排水管安装平顺后，回填砂至管顶面再进行灰土回填到路基顶面并振捣密实。（3）排水管的端口必须用渗水土工布包扎好封闭，防止泥砂或其他杂物进入管内。（4）注意环境保护，基坑挖出的土方用于路肩填土，路肩填土要拉线拍实。2、分隔带排水系统的施工分隔带排水系统包括分隔带渗沟和分隔带横向排水管。（1）分隔带渗沟于路面基层施工完毕后进行施工，施工流程为：基坑开挖铺设防渗土工布安装透水管回填粗砂铺设渗水土工布（2）隔带横向排水管于分隔带填土后进行施工，具体施工流程为：按图纸设计的管底高程将分隔带填土平整压实安装排水管及模板现浇混凝土包封管3、路缘石预制及安装（1）按设计图纸及规范要求预制路缘石（本项目的路缘石采用机械压制的施工工艺），预制过程中注意对路缘石预制块进行保护，严禁出现掉角缺边和表面污染的现象。-75- （2）在路面基层施工养生期过后便开始路缘石的安装。路缘石安装之前都必须先由测量组准确放样及测定标高，严格按路缘石设计图纸的平面位置和高程来进行安装。路缘石安装的线形必须平滑圆顺，勾逢饱满。4、中央分隔带填土及路肩培土的施工（1）中央分隔带填土在路面基层施工、路缘石安装及中央分隔带渗沟施工完毕后进行。填土必须分层填筑采用小型机具压实，且压实度保证在80%以上。（2）路肩培土施工要跟随路面基层的施工同步进行，且压实度保证80%以上。5、路肩加固的施工（1）路肩级配碎石加固具体施工流程：按设计图纸要求的设计高程将路肩土回填压实按设计厚度回填级配碎石平整压实（2）路肩混凝土预制块加固具体施工流程：按设计图纸要求的设计高程将路肩土回填压实铺设中粗砂并平整安装混凝土预制块勾缝-75- 第五章人员、机械设备的配置一、人员的配置及职责根据工期要求和工程特点，为了有效地组织施工和进行工程质量、进度管理，特组建广东冠粤路桥有限公司狮和公路BS08标项目经理部。以项目经理为首的管理层对外负责与业主、监理工程师联系，接受业主和监理工程师的监督，对内实行施工技术、工程质量、生产调度统一指挥。管理机构及主要管理人员配置如下图及主要人员进场一览表（见后表）：项目经理1人项目负责人1人副经理（二）1人项目总工1人副经理（一）1人人质检工程师1人综合安全室4人工程室12人合约室2人机材室46人质检室9人财务室2人试验组测量组-75- 各管理人员岗位职责如下：项目经理全面协调本项目部的各项工作；贯彻实施公司质量管理体系文件，确保质量管理体系有效运行；核准工程项目部结构设置，职能分配和资源配置。项目副经理一负责工程机械设备的管理工作；负责一般材料采购的管理工作，批准一般材料的合格供方；分管机材室。项目副经理二负责项目部日常施工生产的组织安排；负责施工安全管理；负责人力资源管理工作；分管工程室和综合安全室。项目总工负责解决施工中的技术问题，接受公司总工程师的指导；负责编制施工组织设计、施工方案；组织图纸会审、控制设计变更。分管工程室和合约室。质检工程师负责组织实施和协调质量控制和质量保证方面的工作；组织对不合格品的评审和处置。工程室工程计划的管理和施工调度工作；负责编制季度、月度生产计划，并实施公司下达的年度工程进度计划；参与编制施工组织设计，并严格按有关的规范、标准、法规、图纸和批准的施工组织设计、施工方案组织施工。并分管测量组。施工员组织施工过程的自检、交接检和复检；负责施工半成品、成品的产品标识以及搬运、贮存、防护和交付。机材室负责编制原材料的采购计划；负责原材料采购分供方的评价；负责采购物资的产品标识；负责控制顾客财产；负责工程所用材料检查验收和质量监督；负责控制物资的贮存、防护和发放。建立设备台帐；负责编制施工机械设备的维护、保养计划，并组织实施；检查施工机械设备的完好性和可用性。-75- 合约室负责项目合同实施过程中的合同管理；负责项目部工程技术文件和资料的管理；负责收集和处理顾客意见的管理。负责将合同的有关条款传递到相关部门，并收集与合同修改有关的信息。合约组设专职档案员负责资料的管理和收集。试验室负责项目部质量管理体系文件的控制；监督质量审核中发现的不符合项的纠正；负责纠正和预防措施的管理；负责检验和试验及工程测量工作；负责产品的检验和试验的状态标识；负责管理检验、测量和试验设备；负责统计技术的应用及管理。制定质量管理办法。实验室人员必须持证上岗（详见附件），各种仪器必须经过标定方可使用，并编定详细的操作规程。非操作人员严禁操作；操作人员严禁违规操作，并由试验主管定期考核。综合室本项目部人力资源的调配；根据公司培训计划组织送培，并建立有关培训记录；对本项目部的特殊工作人员进行控制。安全室负责本项目的施工安全和保卫工作；负责实施业务范围内的整改措施。财务室负责工程资金使用及调配工作，做好项目的成本管理工作。二、机械设备的配置各分项工程所需机械详见下表：-75- 施工机械一览表机械名称型号功率或规格制造厂家数量一、底基层、碎石垫层施工机械平地机PY180180KW成都2装载机ZL503M3成都2自卸车18T10洒水车东风90GSS8T中国广州118T压路机18T德国614T压路机14T江苏1二、基层施工机械水泥稳定粒料拌和站WBC500T/h山东维纺2水泥稳定粒料拌和站WBC300T/h2基层摊铺机WTU--75宽度12m徐工418T压路机18T德国614T压路机14T江苏2装载机WA380-33M3日本小松2自卸车18T10洒水车东风G590GSS8T中国广州1三、透层、粘层施工机械洒水车8T2沥青洒布车8T1碎石洒布车1空压机美国英国索兰2四、沥青下面层、中面层、磨耗层施工机械沥青混合料拌和站ASTC4000美国1M3000英国1沥青摊铺机ABG423宽度12m德国2ABG325德国1轮胎压路机XP26026T德国2YL2020T德国1双钢轮压路机DD-13013T美国英格索兰2DD-11011T美国英格索兰2手扶式振动压路机德国3洒水车广牌G590GSS5T中国广州2自卸车18T15装载机ZL50夏工3装载机WA380-33M3日本小松3沥青摊铺机找平仪3发电机800KW2-75- 第六章施工进度计划一、工程进度计划说明根据业主提供的路基交验计划（2005年10月底前交出80%的路基）和要求我部于2005年12月17日前完成狮山大道左幅的沥青中面层以及拌和楼的产量，以及考虑到有效工作日等原因，特制定出各个工序的施工计划，基层1站于2005年9月底完成稳定土拌和楼的安装和相关施工机械的进场，基层2站于2005年10月初进场；计划于2005年10月开始垫层、底基层、基层试验段，到2006年3月底完成水泥稳定层施工，到2006年6月下旬完成沥青面层施工。沥青拌和楼在２００５年11月开始安装，安装完毕后即开始进行调试，于2005年12月17日前完成狮山大道左幅的沥青中面层。然后根据基层的施工进度进行全线中下面层施工，沥青上面层试验段计划在中下面层施工期间及早进行，确认没有较长污染后开始大面积的上面层施工，施工是可先进行一幅施工并严格封闭，防止污染。（根据路基的交验进度来调整施工计划）。二、进度计划的保证措施为了保证工程的按计划完成，我公司组织有关工程技术人员反复研讨，平衡利弊，制订了以下工期保证措施：（1）明确阶段目标，保证阶段计划和总计划的完成。现阶段的主要目标是只要路基交出来就立即封上垫层和底基层，力争在雨季来临之前封掉所有的路基，为以后的施工计划提供可靠的保证。这一阶段目标计划的实现主要依赖于路基能够及时交给我标施工。（2）加强物资的供应、运输、试验和管理。做到“兵马未到粮草先行”，在开工前要做好一切准备工作，以切保计划的如期完成。（3）对任务分配、劳力安排、施工机械和设备实行动态管理。-75- 根据现场调查，结合本工程的实际情况，我公司在本项目安排四个施工班组同时进行施工，第一施工班组、第二施工班组负责责垫层、底基层、基层施工及路肩填土施工；第三施工班组负责路面排水系统施工及中分带填土施工；第四施工班组负责路缘石预制安装。我公司除投入足够的机具设备以保证施工进度外，并实行动态管理。以便可以及时了解施工所需，及时调整设备、人员等来保证计划的完成。由于本施工组织的机械配备能满足全天候双班作业，因此，如需加快进度，可十分灵活地增加人员，转到双班作业，以保证计划的完成。（4）加强对该工程的领导和管理，健全施工协调制度。选派有丰富施工经验，良好组织才能，高度责任心的同志担任项目经理。集中专业技术骨干，组织精干过硬施工队伍上线施工。并且加强工地施工技术管理，确保整个工程进行系统化、科学化、规范化施工技术管理。时常做好员工的思想工作，充分调动广大干部职工的积极性，群策群力，团结协作，保证工程按质量按计划完成。坚决杜绝工程质量事故、安全事故，确保施工按计划进行，“质量、安全出工期”。施工计划详见施工总体计划横道图、施工总体网络计划图、狮和公路BS08标路面结构层总体备料计划表、主要施工机械进场计划表、狮和公路BS08标主要测量、试验仪器进场计划表、狮和公路BS08标备料用款计划表（见下图表）。-75- -75- -75- -75- -75- -75- -75- 第七章材料准备路面工程施工的基本特性是大型机械化作业，要保障大型机械化作业的顺利实施，材料准备是至关重要的一个环节，所谓粮草先行就是这个道理。材料的备用围绕工程的进度计划，由项目部领导直接组织材料组进行材料的采购工作，切实确保工程的用料，以便工程如期完成。一、基层用材料两基层拌和场各安装两个水泥储料罐，每个储备水泥100吨。我部两个基层备料场都有足够的地方进行备料。由于沿线附近没有什麽石场，所以我部的基层施工用碎石、石屑、砂以向高明、高要、四会的石场和砂场采购为主，用船由北江拉到小塘的码头再转运到基层站的料场。二、沥青面层用材料沥青设四个备料罐，每个备料罐储备沥青油50吨。乳化沥青和柴油各设两个备料罐，每罐容量30吨。沥青面层备料场地约25000m2,按各种不同材料的规格划分场地。沥青下面层和沥青碎石层采用花岗岩由我部自行采购，由于沿线附近石场生产的碎石和石屑都为花岗岩石质，所以沥青中上面层用的碎石和石屑还需进一步和业主、监理洽商才能确定料源。而中粗河砂则必须用由西江运来的肇庆产的河砂。-75- 第八章质量保证体系及措施一、质量保证体系1、建立质量体系组织机构为了保证本标段的工程质量，在施工中严格采取三级质量管理体系，接受国家政府监督部门和业主委派监理工程师对本工程的质量监督，公司设有质量监督组不定期到工地检测。项目经理部组建质量检查小组，项目经理为检查组组长，质检工程师为副组长，质检室主任为专职质检员，各施工班组设有兼管质检员，并签订质量责任书。工程审批后开工，施工过程中实行检查、监督制，把责任落到每个人，层层把关，处处抓落实，形成人人参加施工，人人为质量的局面，确保工程质量。2、建立和落实质量岗位责任制质量意识是保证工程质量的一项必要条件，为此，我们加强质量教育，树立质量第一的观念。同时，建立质量责任制和相应的奖惩办法，按各道工序，各项工艺明确各个岗位的责任，层层把关，人人有责。落实质量责任制的关建，为此，我们采取了以下措施:(1)明确部门主管和直接责任人同时承担责任，以加强各部门内部监督和管理，严禁相互推诿、扯皮(2)在施工中加强各层次的监督检查，发现问题坚决按规定追究有关人员的责任，并对其处罚。(3)对工程质量进行逐日跟踪监控，每分项工程出现质量问题均可以追究其相应的责任人。3、建立质量监控制度-75- 在工程施工过程中，及时掌握工程质量状况和处理质量存在问题.制定全面反映工程质量动态的监控表，每天填写、总结、分析和处理，确保工程质量符合技术要求。实施逐日跟踪监控行之有效的质量管理办法，不但能及时发现和处理存在问题，更重要的是通过落实岗位责任制，防止问题再次出现。二、质量保证措施本项目将按GB/T19001：2000—ISO9001：2000标准建立质量保证体系，并持续保持有效性，以确保工程质量。1、项目组织机构控制严格按质量管理体系文件规定配备人员，在项目经理部设置专门质检工程师，在各施工班组分派专职质检员，在作业班组有监督员，形成一个有组织的互相监督、制约的整体。2、材料质量的控制（1）对于工程用材料，应对其供应商进行评价，以确保其按时，按质按量提供合格材料。（2）项目材料组按图纸和规范要求对采购物资的型号、规格、外观等指标进行验收后通知质检组进行检验，不合格品禁止入库。对材料的搬运贮存和防护应严格执行有关要求，确保质量。（3）对各种材料进行产品标识，以便在施工中不会被误用。（4）对于外购半成品（如商品砼和预制件）在选定几个厂家后，协同监理进行考查，择优选定厂家，并与其签订合同，对生产进行不定期检查，每进一批材料都要按规范要求进行检验，并记录每一批材料的使用部位，使其具有可追溯性。-75- 3、施工机械和设备控制（1）为满足本项目施工进度、保证工期，我公司配备了先进的施工机械设备进行施工，详见机械设备清单。（2）按要求对机械设备维修保养，确保机械性能满足工期、质量要求。（3）对主要施工机械建立“三定”（定人，定机，定岗）制度，根据有关规定进行使用、管理，并加强操作人员上岗培训工作。（4）在施工过程中产品质量有波动时，应对选用的机械设备进行调查分析，采取措施和再验证认可。4、检验、测量和试验设备控制（1）项目部根据施工过程的要求，配备先进、能满足精度要求的检验、测量和试验设备，并在使用前进行检定，以确保仪器的有效性。（试验检测仪器设备见附表）。（2）为确保检验、测量和试验设备的完好和检测数据的准确，设备管理部门应对其搬运、贮存、防护及环境要求作出详细规定，当发现设备偏离校准状态时，应对已检验和试验结果的有效性进行评定。5、人员的配备和培训①项目部根据工程需要，报请公司人事部配备足够人力资源。②组织员工参加岗位、技能和质量管理培训，确保每个员工能适应其工作需要。③对从事特殊工作的人员如质检员、试验员、安全员，特种作业人员等实行持证上岗制度，必须经专业资格考核，并被认证方能上岗，确保持证率达100%。其证书见附件。-75- 6、施工过程控制1）分项工程开工之前，编制好分项工程开工报告，在施工组织设计基础上进一步细化方案，组织工序负责人学习图纸及规范，讨论选择最佳方案并进行技术交底。工序负责人对操作组进行操作技术交底并保留好资料。2）严格工序操作和控制，对过程控制参数（尤其是沥青混和料的油石比和空隙率等）进行监控，采取措施提高操作人员的技术水平。3）严格“三检”制度。工序质量应通过自检、交接检、复检进行控制。操作人员进行自检；下一工序施工组对上一工序质量进行交接检，分项工程负责人进行复检。4）加强施工计划管理，使工程按质量要求有序进行。5）及时整理内业资料，项目合约组指定专职负责人督促、收集和整理施工资料，合约室要在技术、资料管理的系统化和规范化方面上档次，凡填写和签认施工检查表的人员，必须按时、按质提交资料到合约室备查。7、检验和试验控制（1）施工过程中，按照规范要求质检组和试验组对产品进行过程检验和试验，具体由质检工程师落实，内部质检频度应大于规范要求。（2）施工过程中所要求的检验和试验在还未收到验证前不得转入下道工序。（3）质检工程师定期对各项目进行抽检，并汇总整理，填写项目质检报表，按程序签认及时上报，使项目部及时掌握工程质量情况，并对可能出现问题采取预防措施。-75- （4）制定试验室工作管理制度并严格执行（试验室工作管理制度附后），确保工程试验、检测工作顺利进行。-75- 试验室工作管理制度1、仪器、设备的管理制度1)本试验室的仪器设备采取集中存放、专人管理的形式。通用仪器是专人管理，共同使用，小部分仪器是专管专用。集中存放的仪器、设备由试验室主任负责管理。2)所有仪器、设备均由试验室主任建立档案，并对仪器进行统一编号。建立所有仪器、设备的使用台帐，每年进行一次清产，并将清产情况书面上报上级主管部门。2、资料的管理制度1)原始资料的管理a)原始资料是试验检测结果的真实记载，不允许随便更改。b)原始资料必须由试验人员在现场填写完整，试验人员对所记录的数据、文字的准确性及可靠性负责。c)原始记录在现场完成后，经试验人员检查后签字，交试验负责人复核并签字，作为填写试验、检测报告的依据。2)以下资料集中归类存档，由专人负责。a)国家、地区有关试验、检测工作的政策、法规、文件等。b)公路桥梁工程设计和施工技术标准。c)试验、检测规程、规范；仪器、设备的操作规程和方法。d)仪器、设备的说明书、检定合格书及其它技术档案。3、试验、检测事故分析报告制度。1)试验、检测过程中发生下列情况按事故处理。a)-75- 由于试验、检测仪器、设备、试验条件不符合要求；或是由于试验检测方法错误而导致试验、检测结论错误。a)在试验、检测过程中由于不按规程操作而使仪器、设备损坏。1)事故发生后，应由试验人员如实填写报告单，根据事故确定责任人时，应根据责任大小、经济损失大小，依据公司《质量管理奖惩条例》给予事故负责人处罚。4、试验室安全操作制度1)、试验室全体人员应自觉遵守安全制度和有关规定，对仪器、设备的使用必须严格遵守操作规程，非操作人员不得随意使用和调整。2）、仪器、设备在使用过程中如发现有异常现象，应立即停止操作，检查并排除故障后方可继续使用。3）、用易燃物品时不准吸烟，并远离其它火源，用后改紧瓶塞放回储存处。4）、带电作业应由两人以上操作，地面应采取绝缘措施。电烙铁应放在烙铁架上，电源线应排列整齐，不得横跨过道。5）试验室内设置的灭火器应定期检查，任何人不得私自挪动位置，不得挪作他用。6）、下班后或节假日，必须切断电源、水源、气源，关好门窗，以保证试验室的安全。-75- 主要测量、试验仪器一览表序号仪器名称型号、规格使用状态产地数量1全站仪捷创力620良好　12水准仪徕卡NA2良好新加坡23压力试验机-2000型良好上海14液压式水泥抗折机TYE-300良好浙江15电脑全自动沥青针入度仪HDLZ-IV型良好南京16恒温沥青延伸仪TX-4型良好南京17自动沥青软化点仪DF-4良好南京18自动沥青软化点仪DF-5良好南京19全自动沥青混合料抽提仪LXL-D良好西安110沥青混合料马歇尔稳定度仪DF-3良好南京111沥青混合料马歇尔稳定度仪DF-3良好南京112自动马歇尔击实仪LD139型良好北京113手动击实仪（土工、基层）Φ150mm良好浙江114电热鼓风干燥箱101A-1,10~300℃良好上海115电热鼓风干燥箱101-4,10~300℃良好上海116电热鼓风干燥箱101-3,10~300℃良好上海117电热鼓风干燥箱101B-2，10~300℃良好上海118沥青旋转薄膜烘箱XH-85,0~200℃良好江苏119自动沥青混合料拌和机LHB-Ⅱ型良好北京120自动沥青混合料拌和机ZJB-20C良好北京121液塑限测定仪FG-Ⅲ型良好上虞122自控恒温水箱TC-20,10~300℃良好上海123自控恒温水箱CF-B,10~100℃良好无锡124电子天平ACS-GAC7.5Kg×2g良好台湾125电子天平CF-5000良好日本126电子天平UWA-015良好厦门1-75- 主要测量、试验仪器一览表序号仪器名称型号、规格使用状态产地数量27电子天平C0006良好日本128水泥砼搅拌机SJD60型良好浙江129水泥（砼）养护箱HBY-40型良好上海130离心式抽提仪进口良好日本131水泥净浆搅拌机NJ-160型良好无锡132水泥砂浆搅拌机JJ-5型良好上海133电动水泥砂浆试件抗折试验机KZJ-5000-1型良好山东134水泥稠度、凝结时间测定仪0~70mm良好上海135沸煮湘FZ-31型良好无锡136胶砂成型振动台ZT-96型良好苏州137砂浆标准稠度仪沉入深度0~14.5cm良好天津138电动脱模器HZS-451良好北京139水泥负压筛FYS150B型良好无锡140水泥振动台50cm良好浙江141洛杉矶磨耗机MH-Ⅲ型良好上海142弯沉仪5.4m良好温州143钻芯机ZH-20型良好广州244摇筛机ZBSXPZA型良好浙江145冰箱伊来克斯BCD-200N良好长沙146路面平整度仪长沙亚星良好长沙147摆式仪BM型良好江苏148核子密度仪USADOT-7A良好美国149沥青含量测试仪TROXLERNTO良好美国150沥青混合料最大相对密度试验仪HDXM—21型良好英国151红外线温度计红外线感应良好台湾252台称TGT-100A型良好广州153案称AGT-10型良好上海1合计(指单价不小于800元的仪器)单位（台）56-75- -75- 质量保证组织机构图政府质检部门甲方监理公司公司质检部公司试验室公司本部业主现场监理项目经理本部总工程师质检组现场试验班-75- -75- -75- 第九章安全保证体系及措施一、施工安全保障体系1、建立安全机构管理领导组施工安全管理实行岗位责任制。项目经理是安全生产的第一责任人，项目副经理是直接责任人，下设安全室具体负责现场施工安全生产工作。各施工班组设专职或兼职的安全员，负责本班组的施工安全管理工作。2、制定施工安全的有关管理制度（1）坚持安全教育制度：安全室定期对所有人员进行安全教育，使人人知道安全生产的重要性。（2）坚持施工安全评定、奖罚制度：每周一定期对安全生产工作组织一次大检查活动，统计汇总后月底进行评比、奖罚。对安全生产有突出贡献者，按公司有关规定进行奖励。因违章作业、管理不善、违反公司规定而发生事故的，同样按公司规定处罚。施工安全保障体系详见安全管理组织机构图和施工安全保障体系图。（见下图）二、安全保证措施安全生产是关系到职工的生命安全和国家财产不受损失的头等大事，坚决贯彻“安全第一，预防为主”的方针。施工安全是施工进度和施工质量的保证，抓施工生产必须抓施工安全。通过安全教育，采取技术和组织措施，防止事故的发生，避免人员伤亡和财产损失，保证生产的顺利进行，做到“文明施工，安全生产”。1、制定一套完整详细的安全保证体系文件。-75- 1、进入路面施工区的施工人员必须穿好反光服，施工人员不得随便乱走，有特殊原因需离开作业区时，必须向当班班长报告，获得同意后，看清前后左右来往车辆，方可离开。在拌和场工作的人员必须戴安全帽。2、施工车辆严格控制车速，在闹区车速不得超过30Km/h，汽车司机或机械操作员连续工作时间不准超过8小时3、安全员要经常检查安全标志牌使用情况，必须保证交通警示牌及指示牌的稳定，确保施工和行车及行人安全4、机械和电器设备的安装和操作必须严格按有关操作规程进行。5、职工在生活区必须严格执行公司的有关安全规定。-75- -75- -75- 第十章环境保护及职业健康措施一、临时建筑物的设计及使用规定1.1总则1.1.1施工项目部的各类生活、办公、生产的临时建筑物之规划和修建，必须符合职业健康安全管理体系和环境管理体系的要求，符合国家、地方政府和行业的有关规定和要求。1.1.2施工项目部设计的临时建筑物总体平面图和具体结构施工图，在报分公司批准后应报工程管理部备案。1.2临时建筑物的设计1.2.1临时建筑物设计中要明确划分功能区:用火作业区;易燃、可燃材料堆放、仓库区；易燃废品集中站和生活、办公区等。要注意将火灾危险性大的区域设置在其它区域的下风向或侧风向，各区域间应保留有一定防火间距。生产与生活、办公区连成一体时，应将生产区设置在下风向。1.2.2临时建筑物应当尽可能建设在离开其它建筑物20米以外的地区,离开森林区应在1000米以上.临时建筑修建在高压线路下方时,其制高点与高压线的安全距离不得小于15米;不得修建在低洼潮湿和其他可能被水淹没的地带;不得修建在可能产生滑坡或地基不稳的山坡地带。1.2.3设计成批的临时建筑物，应当分组设置，每组最多不超过十二幛。组与组之间的防火距离，在城市中不得小于10米，在农村中不得小于15米；幢与幢之间的防火距离，在城市中不得小于5米，在农村中不得小于7米。-75- 1.2.4临时建筑物周围应按每50平方米建筑面积设计配置一台灭火器；每200平方米建筑面积设计一处简易储水池、砂池，其单位储量不小于4立方米。1.2.5厨房、锅炉房、变电室与临时生活、办公建筑物之间的防火距离，应在10米以上。1.2.6为储存危险化学品、油料等所修建的临时仓库或油库，其与永久工程或临时生活、办公区之间的防火距离，应当在50米以上，达不到要求时，必须设防火隔离墙。1.2.7临时生活、办公、生产区应当设计简易道路，并考虑到夜间应有足够的路灯照明。1.2.8临时生活、办公、生产区应当设计完善的排水系统，并保证出水口和当地的排水系统相联接。临时建筑物的四周和道路两侧，应当设计排水明沟，满足雨季排水要求。1.2.9生活、办公区的冲凉房、厕所应不少于5-10人一个单位的要求，厕所应有冲水设施，化粪池至少采用两级消解池，化粪池最小容量不小于30立方米，具体容量确定应根据员工人数按1人/0.5立方米要求执行。1.2.10厨房的污水排放要设有专用的沉淀池，实现控渣控油的目的。1.2.11临时建筑物天棚高度一般不应低于2.5米，门宽不得小于1.2米，门扇必须向外开。1.2.12临时建筑物的电路设计应满足临时施工用电安全规范要求。1.2.13临时建筑物各区域要考虑生活、生主垃圾的集中、处理问题，保证环境卫生质量。-75- 1.3临时建筑物的修建1.3.1临时建筑物的规划和简要设计，需经项目部、分公司审核后才能组织施工。各类建筑附设的污水排放和处理，必要时应征得环境保护、卫生防疫、市政工程等管理部门的同意。1.3.2修建临时建筑物的材料要符合健康和环保要求，并满足防火要求，禁止在生活、办公用临时建筑物使用对人体有害的石棉瓦作为建筑材料。1.3.3临时建筑物在搭建过程中，项目部、分公司要到现场监督、检查，发现违反安全、环保、健康的隐患及时进行纠正。二控制施工噪声的规定1.1范围1.1.1本规定的所称噪声时指在路桥施工现场作业中使用设备时产生的达到一定分贝、干扰周围环境的声音。1.1.2噪声来源1.1.3施工机械：挖掘机、装载机、推土机、平地机、压路机、自卸汽车、风枪、空压机、桩机设备、振捣器、混凝土拌和设备、电据、钢筋切割机、发电机、沥青混凝土摊铺机、水泥混凝土拌和楼、沥青混凝土拌和楼、稳定土厂拌、钢筋弯曲机、钢筋切断机、冲击钻等。1.1.4施工活动：倾倒建筑垃圾、支拆模板、搭拆脚手架、模板修理、砼浇筑等。1.2施工噪声控制标准1.2.1-75- 施工噪声的控制标准按《建筑施工场界噪声限值》（GB12523-90）要求和《管理手册》执行。对施工噪声有特殊要求的区域，执行《城市区域环境噪声标准》（GB3096-93）1.2.2公司/分公司/项目部在选择施工机械进，应考虑设备噪声标准符合规定。1.3噪声监测、管理1.3.1在城市或居民区从事搅拌、摊铺、碾压、挖掘、土石方施工运输、切割、钻孔及其它可能发生噪音的正常作业（不包括抢险作业），均应在临界点进行噪声监测，监测可由项目部/分公司采用手持声级计监测，也可以委托当地环保部门时行监测，监测的结果应记录在案（按《文件控制程序》执行）并作为控制噪声的依据。1.3.2噪声的测量频率为：达到排放标准时每季度一次，未达到排放标准时根据实际情况确定测量频次。1.3.3固定作业场所（如木工作业、发电机机组）必要时应搭建隔音棚。1.3.4在居民区进行打桩机作业的噪声不应大于85分贝，各种打桩机夜间禁止施工；其它作业夜间噪声不得超过55分贝。1.3.5各施工项目部应做好与当地居民协商工作，减少和消除噪声问题引起的投诉。1.3.6各项目部要积极采取措施，改善工艺、加强管理、更新设备，消除或降低施工噪声。1.4劳动保护1.4.1在较大噪声中工作的员工，项目部应建立制度，缩短接受者在噪声环境中的暴露时间（一般连续作业不超过1小时须体息10分钟）并给予必要的个体劳动防护措施。-75- 1.4.2从事噪声环境中工作的员工，进场后应由项目综合室组织职业病（噪声聋）检查，退场前进行复查。1.5检查监督1.5.1公司每季度对在建项目进行一次重点监督、检查。1.5.2分公司（总承包）机材部每月进行一次检查，对项目的噪音控制、制度和管理情况进行监督，发现问题，及时纠正。1.5.3项目部机材室负责对噪音控制的管理，完善制度；安全室负责日常的监督检查；综合室负责组织员工时行职业病的检查和相关档案的管理工作。三施工现场和生活废弃物处理的规定1.1可以回收再次利用类废弃物处理:1.1.1桥梁、涵洞及施工现场中的废料；底基层（基层）施工剩余的边料等，应在施工中及时尽可能利用或集中堆放，统一清理处置。禁止将边角余料随意倾倒在边坡、路边，造成污染。1.1.2附属工程施工中的水泥袋、剩余少量砂、石，必须在施工完毕后，及时归类清理。1.1.3桥梁、涵洞施工中的废弃模板、废钢筋应及时清理现场，集中堆放处理。1.2不可回收利用的处理1.2.1施工中使用的养生溥膜、粉尘、油污、废纤维物料，必须当天及时清理，集中堆放，统一运输到指定地点或废品站处理。1.2.2施工中的废水必须经过沉淀、过滤后排放。1.2.3实验室的废弃试件（如沥青砼试件），严禁到处堆放，定期处理。-75- 1.3生活废弃处理的规定:1.3.1项目部在进场时应规划生活垃圾的处理方案，可利用当垃圾处理、管理系统时应及时建立联系；处在山区的工地要修建独立的垃圾掩埋场，掩埋场要设在远离水源、距生活办公区50米以外的非风景或农田的荒地上，掩埋场开挖后要采用浆砌片石或红砖内砌，砂浆抹面。工程结束后要及时清理填土掩埋，填土厚度不小于1.5米。1.3.2生活废水的处理；厨房的生活废水必须经过沉淀池（参见《临时建筑物的设计建造及使用规定》）后，才能外排或于市政排水系统连接。1.3.3生活垃圾处理：生活垃圾、废渣必须由卫生员及时统一收集后外运或运送到掩埋场掩埋处理。禁止将生活垃圾较长时间堆放在生活、办公区附近。1.4危险固体、液体废物的处理1.4.1危险固体、液体废物主要指废弃油罐（桶）、沥青、废气（柴油）、废电池及旧日光灯管等。1.4.2各类废弃油罐（桶）严禁进行焊接作业。1.4.3危险固体、液体废物要分类统一堆放，登记造册，专门管理。1.4.4危险固体、液体废物要有具专业资质的部门回收，严禁将其随意变卖。1.5监督检查1.5.1公司每季度对在建项目进行一次重点监督、检查。1.5.2分公司综合事务部、工程部每月进行一次检查，对项目的施工生活废弃物管理情况、制度建立进行监督，发现问题，及时纠正。-75- 1.5.3项目部工程、机材室负责施工废弃物的管理并建立制度；综合室负责生活废弃物的管理工作并建立制度，安全室负责日常的监督、检查。四职业病防治办法1.1定义1.1.1职业病：是指劳动者在职业活动中，因接触粉尘、放射性物质和其他有毒、有害物质等因素而引起的疾病。1.1.2职业病危害：是指对从事职业活动的劳动者可能导致职业病和各种危害。职业病危害因素包括：职业活动中存在的各种由该化学、物理、生物因素以及在作业过程中产生和其他职业由该因素。1.1.3职业禁止：因身体和精神原因，不能从事的工作。1.2生产活动易引发的职业病1.2.1在以下生产工作易发生的常见职业病有以下几种：高温作业……………….中暑；高噪声环境灰弥环境下……………..噪声聋;长期电焊作业………………………..弱电焊工尘肺；长期沥青路面施工作业…………….光感性皮炎;长期用三氯乙稀作沥青抽提试验…..三氯乙稀中毒1.3防治措施1.3.1由公司工会或指定职业健康管理机构或组织,配备专职或兼职职业健康人员,负责本单位职业防治工作。该机构具有以下职责：⊙制定职业病防治计划和实施方案；⊙建立全职业健康（卫生）管理制度和操作规程；-75- ⊙建立健全职业健康（卫生）档案和劳动者健康监护档案；⊙建立健全工作场所职业健康病危害因素监测及评价制度；⊙建立建全职业病危害事故应急救援预案；五　环境保护的措施随着人民生活水平的不断提高，做好环境保护工作日益显出重要性和迫切性。为了响应国家和施工地区对做好环保工作的号召，满足业主的有关要求，我司将结合本行业和工程施工特点，积极做好施工环保工作。具体措施如下：1.1通过各种途径提高员工的环保意识1.1.1学习环保知识、法律法规，开展环保知识宣传，提高全体员工的环保素质。1.1.2以墙报、简报、宣传标语的宣传形式开展环保宣传工作。1.1.3以环保知识竞赛为动力，环保知识讲座为形式，动员全体员工积极、自觉学习环保知识，提高环保意识。1.2施工过程中环保措施1.2.1对水泥混凝土施工，为减少对工作面污染，我部对水泥混凝土全部采用商品砼运输到现场摊铺方式施工。1.2.2注意沥青拌和楼的灰尘和废气的控制，避免影响当地居民和生产作业人员的身体健康。1.2.3施工期间施工物料如水泥，油料、化学品应堆放管理严格，防止污染工作面及在雨季物料随雨水径流排入地表及相应水域造成污染。-75- 1.2.4施工的机械应防止漏油，尤其沥青路面上施工机械要有防止漏油污染路面措施，避免损坏路面，在机械运转中产生的油污染水或维修施工机械时产生的污水不经处理不得擅自排放。1.2.5对于成品沥青混凝土，成品水泥运输车辆要严格管理，须采用大吨位自卸汽车，并每部车配备大型防水蓬布，防止散落物污染路面。1.3防止噪音污染和光污染：1.3.1给备用发电机和搭设隔音棚，尽量降低发电机所发生的噪音污染。1.3.2不准在夜间使用噪音大的施工机械。1.3.3夜间施工使用高亮级灯照和进行电焊时，设置挡板，避免照明和电焊时强光刺射，干扰居民生活和司机夜间行车安全。1.4防止生活污水污染：施工废水、生活污水不得污染水库、耕地、农田、灌溉渠道，应采用滲井或其它措施处理，工地垃圾及时运到指定地点。清洗集料、机具或含有油污的操作用水，采用过滤的方法或沉淀池处理。1.4.1施工现场的办公场所、生活区的布置综合考虑排水系统。1.4.2设立专职的环卫人员，对办公、生活区的环境卫生进行清扫，定期消毒除“四害”，保持环境卫生，垃圾按环保要求进行处理。1.4.3-75- 污水设便水池和非便水池，前者池四周设水泥砂砾浆层，避免渗透，顶加封盖定期清理作为附近农田的肥料。污水池经常洒药和清理沉淀物，污水经清洁处理达到排放标准后方可排放，垃圾集中堆放，定期运送到就近的垃圾场以免影响周围环境。1.4.4在施工现场就餐的职工，注意一次性饭盒的收集，剩饭剩菜不能乱丢，以免造成环境污染。1.5防止粉尘、废气污染：1.5.1搅拌现场实行硬地化，工地大门内外通道、材料堆放场地、加工场等地面浇筑砼，四周设置良好的排水渠道。1.5.2施工便道由专人负责清扫、洒水，防止粉尘污染。1.5.3所有施工机械做好检修工作，尤其是废气的排放检测，必须符合废气排放检测标准。1.5.4配备洒水车，对施工车辆经过的道路洒水灭尘。1.5.5办公和生活驻地要与生产场地相距一个合理的距离，免受噪音的干扰。总之，加强施工人员的文明施工和环保教育，做到施工不扰民，文明施工。-75- 第十一章冬季和雨季施工的工作安排11.1做好雨季施工和季节性施工安排11.1.1雨季施工应贯彻快速施工原则,一方面工作面不能铺开太长，另一方面，工作面一旦开展就要快速完成，以免施工时遇台风、暴雨等恶劣天气导致影响工程质量和财产损失。11.1.2项目经理部派专人收集天气预报信息，并及时传达给管理人员和施工人员，使各部门能及时掌握天气动态。11.1.3在雨季来临前对沿线设施、排水沟渠进行一次全面检查，对有危害线路和结构物的因素及时排除。11.1.4雨季预计影响较大的材料要提前备料，保证一定的储备量，以确保施工正常进行。11.1.5在施工现场准备好雨具，遇雨时立即通知拌和站停止拌料，11.1.6雨季施工应严格保证运料车上成品料的覆盖，如果成品料遭雨淋，坚决给予废弃，如果成品料已经摊铺但未夯实或压实的，坚决给予返工处理。11.1.7雨停复工时，要清扫干净工作面上的积水方可施工。-75- 针对本工程4~6月份为雨季，而本年10月份至次年3月份为施工黄金季节，在确保各分项工程工期的基础上，我部力争将稳定层、沥青中、下面层施工往前赶，抢前赶后在路基交验连续的基础上，合理地协调底基层、基层施工，使路面基层完成一段，沥青中、下面层亦施工一段，为附属工程提前完成创造条件，从而为确保工期甚至提前完工打下良好基础。-75-'
