2016年高效节水灌溉项目投标文件施工组织设计

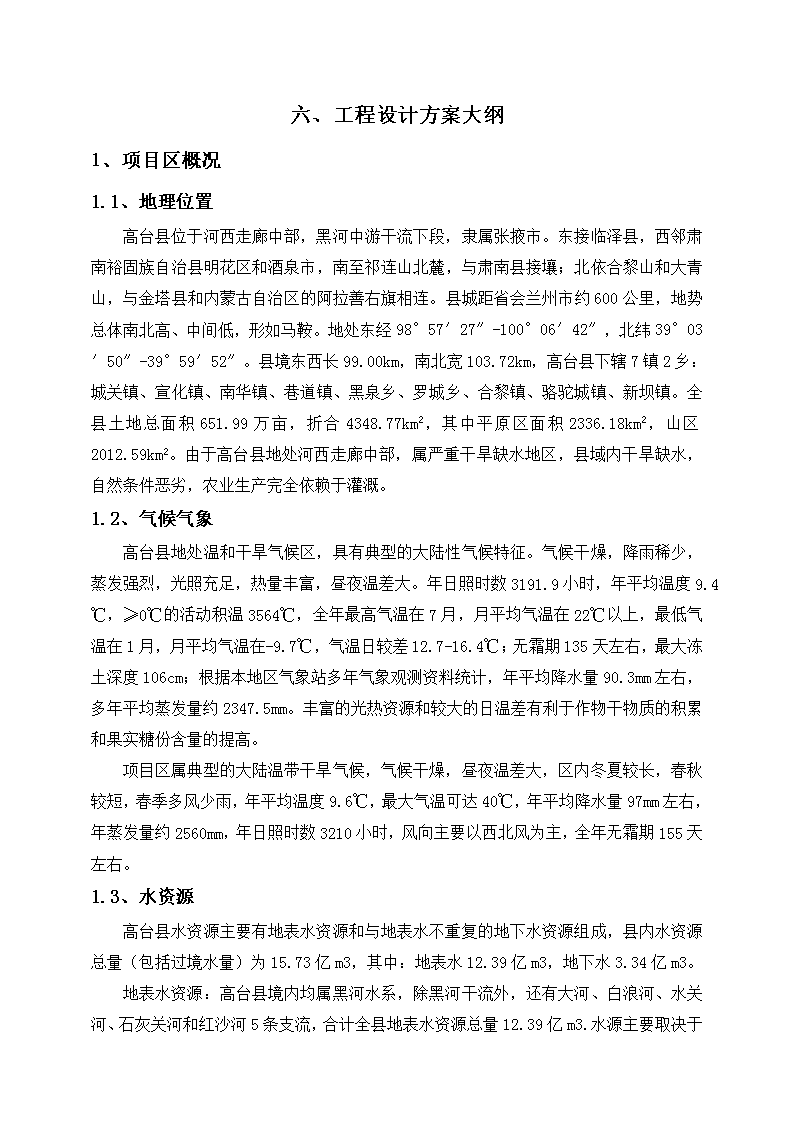

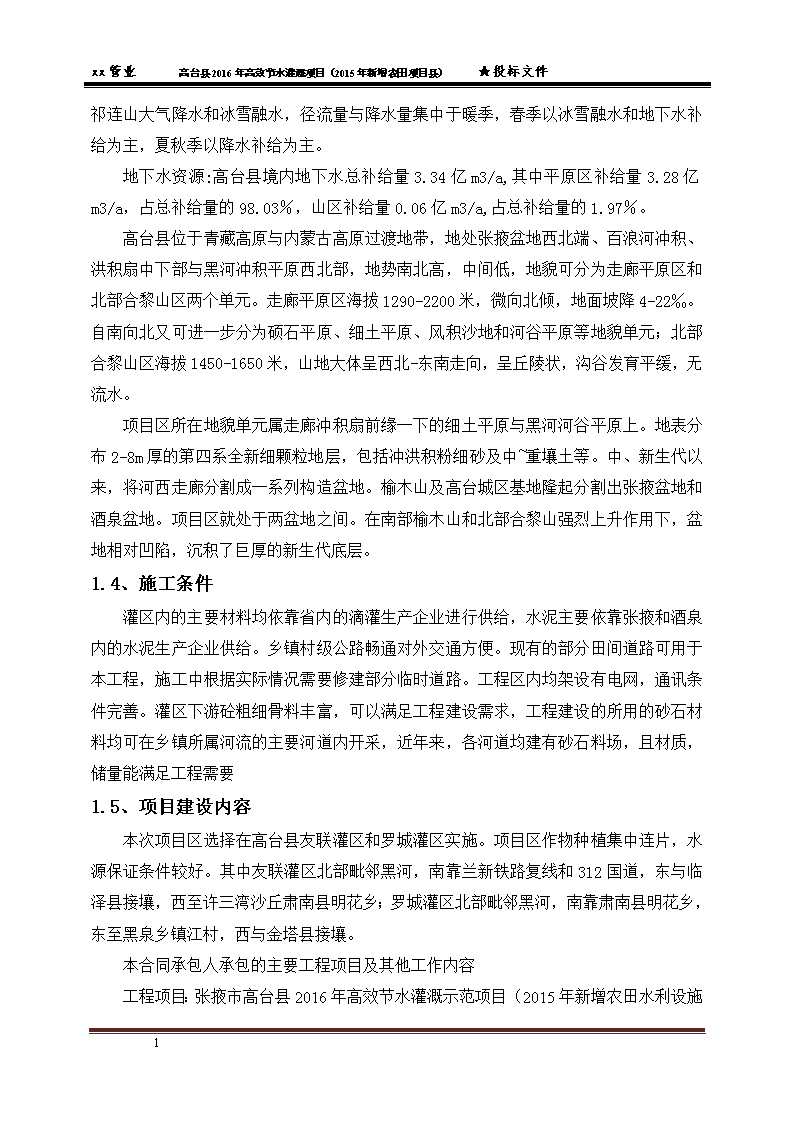

'xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件六、工程设计方案大纲1、项目区概况1.1、地理位置高台县位于河西走廊中部，黑河中游干流下段，隶属张掖市。东接临泽县，西邻肃南裕固族自治县明花区和酒泉市，南至祁连山北麓，与肃南县接壤；北依合黎山和大青山，与金塔县和内蒙古自治区的阿拉善右旗相连。县城距省会兰州市约600公里，地势总体南北高、中间低，形如马鞍。地处东经98°57′27″-100°06′42″，北纬39°03′50″-39°59′52″。县境东西长99.00km，南北宽103.72km，高台县下辖7镇2乡：城关镇、宣化镇、南华镇、巷道镇、黑泉乡、罗城乡、合黎镇、骆驼城镇、新坝镇。全县土地总面积651.99万亩，折合4348.77km2，其中平原区面积2336.18km2，山区2012.59km2。由于高台县地处河西走廊中部，属严重干旱缺水地区，县域内干旱缺水，自然条件恶劣，农业生产完全依赖于灌溉。1.2、气候气象高台县地处温和干旱气候区，具有典型的大陆性气候特征。气候干燥，降雨稀少，蒸发强烈，光照充足，热量丰富，昼夜温差大。年日照时数3191.9小时，年平均温度9.4℃，≥0℃的活动积温3564℃，全年最高气温在7月，月平均气温在22℃以上，最低气温在1月，月平均气温在-9.7℃，气温日较差12.7-16.4℃；无霜期135天左右，最大冻土深度106cm；根据本地区气象站多年气象观测资料统计，年平均降水量90.3mm左右，多年平均蒸发量约2347.5mm。丰富的光热资源和较大的日温差有利于作物干物质的积累和果实糖份含量的提高。项目区属典型的大陆温带干旱气候，气候干燥，昼夜温差大，区内冬夏较长，春秋较短，春季多风少雨，年平均温度9.6℃，最大气温可达40℃，年平均降水量97mm左右，年蒸发量约2560mm，年日照时数3210小时，风向主要以西北风为主，全年无霜期155天左右。1.3、水资源高台县水资源主要有地表水资源和与地表水不重复的地下水资源组成，县内水资源总量（包括过境水量）为15.73亿m3，其中：地表水12.39亿m3，地下水3.34亿m3。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件地表水资源：高台县境内均属黑河水系，除黑河干流外，还有大河、白浪河、水关河、石灰关河和红沙河5条支流，合计全县地表水资源总量12.39亿m3.水源主要取决于祁连山大气降水和冰雪融水，径流量与降水量集中于暖季，春季以冰雪融水和地下水补给为主，夏秋季以降水补给为主。地下水资源:高台县境内地下水总补给量3.34亿m3/a,其中平原区补给量3.28亿m3/a，占总补给量的98.03％，山区补给量0.06亿m3/a,占总补给量的1.97％。高台县位于青藏高原与内蒙古高原过渡地带，地处张掖盆地西北端、百浪河冲积、洪积扇中下部与黑河冲积平原西北部，地势南北高，中间低，地貌可分为走廊平原区和北部合黎山区两个单元。走廊平原区海拔1290-2200米，微向北倾，地面坡降4-22‰。自南向北又可进一步分为硕石平原、细土平原、风积沙地和河谷平原等地貌单元；北部合黎山区海拔1450-1650米，山地大体呈西北-东南走向，呈丘陵状，沟谷发育平缓，无流水。项目区所在地貌单元属走廊冲积扇前缘一下的细土平原与黑河河谷平原上。地表分布2-8m厚的第四系全新细颗粒地层，包括冲洪积粉细砂及中~重壤土等。中、新生代以来，将河西走廊分割成一系列构造盆地。榆木山及高台城区基地隆起分割出张掖盆地和酒泉盆地。项目区就处于两盆地之间。在南部榆木山和北部合黎山强烈上升作用下，盆地相对凹陷，沉积了巨厚的新生代底层。1.4、施工条件灌区内的主要材料均依靠省内的滴灌生产企业进行供给，水泥主要依靠张掖和酒泉内的水泥生产企业供给。乡镇村级公路畅通对外交通方便。现有的部分田间道路可用于本工程，施工中根据实际情况需要修建部分临时道路。工程区内均架设有电网，通讯条件完善。灌区下游砼粗细骨料丰富，可以满足工程建设需求，工程建设的所用的砂石材料均可在乡镇所属河流的主要河道内开采，近年来，各河道均建有砂石料场，且材质，储量能满足工程需要1.5、项目建设内容本次项目区选择在高台县友联灌区和罗城灌区实施。项目区作物种植集中连片，水源保证条件较好。其中友联灌区北部毗邻黑河，南靠兰新铁路复线和312国道，东与临泽县接壤，西至许三湾沙丘肃南县明花乡；罗城灌区北部毗邻黑河，南靠肃南县明花乡，东至黑泉乡镇江村，西与金塔县接壤。本合同承包人承包的主要工程项目及其他工作内容26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件工程项目：张掖市高台县2016年高效节水灌溉示范项目（2015年新增农田水利设施项目县）张掖市高台县2016年高效节水灌溉示范项目在友联灌区和罗成灌区实施，均使用地下水进行灌溉，工程计划发展高效节水面积14000亩，其中：大田作物滴灌12000亩，管灌2000亩。大田作物滴灌主要分布在友联灌区黑泉镇9300亩宣化镇1000亩，巷道镇700亩和骆驼城镇1000亩。管灌2000亩主要分布在罗城灌区罗城镇。主要内容包括工程设计、工程测量、设计方案编制、材料设备生产供应、施工安装、土建工程施工、工程试运行及群众的培训等工作。2、工程设计原则和依据2.1设计原则（1）因地制宜，充分考虑项目区现状地形地物和种植结构。（2）保证系统安全运行，尽量发挥各种节水器材最大效益。（3）方便管理，操作简便，注重实效。（4）节能降耗，年运行费较少，同时亩投资相对较省。2.2设计依据⑴《灌溉与排水工程设计规范》（GB50288―99）；⑵《水利水电工程等级划分及洪水标准》（SL252―2000）；⑶《节水灌溉工程技术规范》（GB/T50363―2006）；⑷《农田低压管道输水灌溉工程技术规范》（GB/T20203―2006）；⑸《微灌工程技术规范》（SL103―95）；⑹《水利水电工程设计工程量计算规定》（SL328―2005）⑺《低压输水灌溉用薄壁硬聚氯乙烯(PVC-U)管材》GB/T13664-2006⑻《给水用硬聚氯乙烯(PVC-U)管材》GB/T10002.1-2006⑼《喷灌用低密度聚乙烯(PE)管材》QB/T3803-1999⑽《生活饮用水卫生标准》（GB5749-2006）；⑾《水工建筑物地下开挖工程施工规范》（SL378-2007）；⑿《水利水电工程施工组织设计规范》（SL303-2004）；⒀《水利水电工程施工测量规范》（SL52-1993）；2.3滴灌主要设计参数计算26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件(1)最大净灌水定额mmax=0.1×γ×H×p×(β1-β2)式中：mmax—最大净灌水定额，mm；γ—土壤容重，g/cm3；H—计划湿润土层深度，m；p—设计土壤湿润比，%。(2)最大灌水周期TmaxTmax=mmax/Ia式中：mmax—最大净灌水定额，mm；Ia—日最大供水强度，mm。(3)设计灌水定额mdmd=T×Ia式中：T—设计灌水周期≤Tmax，d。(4)设计毛灌水定额m＇m＇=md/η式中：η——灌溉水利用系数，0.90。(5)一次灌水延续时间滴灌带一次灌水延续时间采用下式计算t=(m"×Se×Sl)/(qd)式中：t——一次灌水延续时间；Se——灌水器间距，m；Sl——滴灌带间距，m；qd——滴头设计流量，L/h。(6)轮灌组数N式中：c——设计每天有效灌水时间，取22h/d。合理的轮灌组即减少水资源的浪费又减少管道成本。3、建设目标与总体布置3.1建设目标26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件本次招标实施的主要项目张掖市高台县2016年高效节水灌溉示范项目（2015年新增农田水利设施项目县）在高台县友联灌区和罗城灌区实施。3.2工程布置1布置原则工程布置，一般根据项目区地形条件，根据具体支管控制的面积，参照最终水力计算后满足工作水头的标准确定。划分田间系统时，尽量使各系统面积相近，以减少投资，方便运行管理。2工程总体布局（1）地下水滴灌工程采用机井+水泵供水+首部过滤施肥系统+管网系统一次性增压供水方式进行测算；工程设计按照每眼机井所控制面积作为一个独立的灌水单元进行，每眼机井旁新建设备管理房一座，安装首部过滤系统一套，管网系统设干管、分干管、支管和滴水毛管四级管路，每条分干管首端设检查井、末端设排水井。本次地下水滴灌系统设计采用如下输水流程：（水泵）→量测装置（控制阀、水表）→施肥设施（施肥罐）→过滤设施（网式过滤器）→输水管网→滴灌带网。（2）滴灌工程首部主要枢纽有水泵、离心过滤器+反冲洗网式过滤系统、控制阀、逆止阀、智能化水表、压力表、施肥罐及自动进排气阀等首部设施。3.3工程等别及建筑物级别依据《节水灌溉工程技术规范》（GB/T50363―2006），按照《水利水电枢纽等级划分及洪水标准》（SL252―2000），根据《灌溉与排水工程设计规范》（GB50228―99）规定，工程等别为Ⅴ等，工程规模属小型，管道及管道建筑物级别为5级。3.4灌溉标准项目区属干旱及水资源紧缺地区，农业种植以旱作物为主。依据《节水灌溉工程技术规范》（GB/T50363―2006）和《微灌工程技术规范》（SL103―95）规定以及项目区的水文气象、水土资源、作物组成、灌区规模、灌水方法及经济效益等因素，微灌工程灌溉设计保证率取90%，管灌工程灌溉设计保证率取80%。3.5抗震标准根据《中国地震动参数区划图》（GB18306―2001）,项目区地震动峰值加速度为0.15g，地震动反应谱特征周期为0.4s,相应地震设防烈度Ⅶ度,主要建筑物按7度设防。经查《防洪标准》,本次田间工程防洪标准均为10年一遇。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件4、节水灌溉工程技术选型滴灌是利用专门设备或自然水头获取压力，通过压力管道及末端灌水器，将有压水流变成细小的水滴，直接送到作物根区附近，均匀、适量地施于作物根层所在部分土壤的灌水方法，这种灌溉方式不破坏土壤结构，湿润区土壤水、肥、气、热状况良好，主要适用于大田作物以及果树、蔬菜、花卉、温室大棚等经济作物和水源极缺的地区、高扬程抽水灌区及地形起伏较大地区的灌溉，同时对透水性强、保水性差的砂质土壤和咸水地区也有很好的发展前景。滴灌其优点主要表现在：①省水：一般比地面灌省水30%～50%。②灌水均匀：滴灌可有效控制每条滴灌管（带）的出水量，灌水均匀度高，一般可达80%～90%。③土壤和地形的适应性强：滴灌几乎可以适应任何复杂的地形，滴灌的灌水强度低，可以适应入渗率低的粘性土壤，又由于灌水时间长，勤浇勤灌，即使在透水性很大的砂性土壤也不会造成严重的深层渗漏。在一定条件下，滴灌还可适应于微咸水灌溉。④增产：保持稳定的土壤湿度，提高作物产量，增强耐盐能力，滴灌能定时定量地向作物根区供水施肥，不会造成土壤板结，为作物生长提供了良好的水分、养分条件，可同时提高产品品质。⑤省工：滴灌便于手动或自动控制，节省劳动力，滴灌还可随水施肥和施农药，既省肥（药），又省力，非常方便。⑥方便田间作业：滴灌地块大部分地面是干燥的，便于在灌水的同时进地进行其它农事操作。其缺点为灌水器对水质要求高，投资较高。综合上述，结合项目区种植结构，农业灌溉均采用滴灌技术。5、水源工程设计水源主要是地下水，采用机井供水，水泵抽水。按照《供水水文地质勘察规范》(GB50027―2001)，根据项目区水文地质情况按完整孔单井出水量计算公式如下：26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件式中：Q—单井出水量；k—渗透系数；H—自然情况下含水层厚度；s—水位下降值；R—井的影响半径；r—大口井半径。经计算，得到出水井流量。井的口数取决于灌溉面积。6、首部枢纽设计6.1泵站设计（1）水泵选型泵站机组选型遵循以下原则：（a）安全可靠，技术可行，经济合理；（b）选用效率高、供水可靠性高、气蚀性能和抗磨损性能好的产品；（c）在各运行工况下，水泵不气蚀、不超载，且能在高效区内运行（d）每个灌溉小区单独设置加压系统，不考虑备用。水泵的工作扬程按下式计算：水泵的安装高程按下式计算：式中：H——水泵工作扬程，m；HST——水泵净扬程，m；——管段沿程损失，，m；——管段局部损失，，m；D——管道内径，m；n——管道内壁粗糙系数；L——计算管段长度，m；Q——管道计算流量，m3/s；26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件——管道局部阻力系数；——前池水面的大气压力水头，m；——工作水温时的汽化压力水头，取0.29m；——修正过的水泵汽蚀余量，m；——吸水管路损失，m；——安全余量，一般取0.5m～1.0m。在水泵选型中，考虑损失、装置效率下降等因素，选型计算流量在设计流量基础上增加10%左右的富余量。（2）设备管理房结构每眼机井旁边设一设备管理房，长宽高根据实际情况而定。6.2过滤系统设计（1）过滤器选型由于当地管理人员有限，为便于管理人员操作维护，过滤系统采用集中布置，在水泵出口处进行集中过滤。离心过滤器+反冲洗网式过滤器实现手动、自动反冲洗功能。（2）过滤器设计①矿化度：本工程取水为地下水，地下水中含有大量的盐类。②灌水器：滴管灌水器流道断面在0.7mm～0.9mm之间。③过滤精度：过滤器筛网的孔径大小一般为滴灌系统灌水器孔径大小的1/7～1/10。7、田间管网设计及施工要求7.1田间管网配套设施为了控制或确保系统正常运行，系统中必须安装必要的附属设备，即控制、量测与保护装置。主要包括控制阀、空气阀、压力表、水表和连接件等。1.控制阀控制阀是指安装在各级管道入口的阀门，其作用是当灌溉开始时开启阀门使水流通过，而灌溉结束时关闭阀门切断水流。控制阀用于控制管道的启闭和调节管网水流，方便系统运行管理维修。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件本工程在干管、分干管、支管以及地面分支管进水口处安装控制阀，考虑开启方便迅捷，地面管工作阀门使用PVC蝶阀。2.空气阀空气阀设置在管道系统的驼峰处，其作用一是在管道输水过程中排出管内空气，防止管内积气发生气蚀和影响管道过流能力；二是在管内产生负压时吸入空气，避免产生负压以保证系统安全运行。参照《灌溉与排水工程设计规范》在长距离输水且无明显驼峰时应设置进排气阀的要求，在干管上每隔1km左右设一处进排气阀，另在管道局部高处也设置进排气阀。项目在干管首端、中部及过滤系统进口均设置有进排气阀。3.压力表压力表安装在系统首部泵房、过滤器房内，是用于观测系统的压力状况。系统只有具备了完善的观测体系，才能防患于未然，及时平衡和调控各级阀门的开闭，以达到合理调配水量的目的。根据各入口处的静水压力，选择量程为0～1.0Mpa的压力表。4.流量观测设备为了便于用水调度管理及水费征收，需设有流量观测设备，它是实现定额灌溉、精准灌溉、按方收费的基础。本工程在过滤系统进口处安装有IC卡水表。5.连接件管网连接件主要包括钢制三通、变径、四通、弯头、插盘短管等。7.2系统运行复核(1)各级管道压力复核各级地埋管按照静水压力选择耐压等级，为0.4MPa。(2)水锤验算及防护滴灌系统需特别注意水锤的危害，如启闭控制阀门的速度太快，必然产生水锤，本设计在此提出各控制阀、排水阀的最小关闭时间。先按直接水锤(阀门瞬间关闭)计算压力水头的增加值，计算公式：ΔH=CΔV/g式中：ΔH——直接水锤的压力水头增加值，m；C——水锤波传播速度，m/s；ΔV——管中流速的变化值，m/s；g——重力加速度，m/s2。c值与管道类型有关，计算公式如下：C=1435/(1+2100(D-e)/Ese)0.526 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件式中：D——管道外径，mm；e——管壁厚度，mm；Es——管材弹性模量，PVC-U管取2.5×103MPa。从公式中可见，水锤的压力水头增加值与管道特征、管内水流的流速等要素有关。各阀门均须控制启闭时间，靠缓慢关阀来减小水锤危害，关阀时间按下式计算：式中：Ts——开关阀单程历时，s；L——管道长度。7.3建筑工程设计(1)管沟管沟开挖边坡为1:0.4。管沟横断面采用梯型，开挖后的管沟沟底必须平整，回填土采用原土回填，靠近管壁10cm范围内土层不允许含有粒径大于2.5cm的砾石或粒径大于5.0cm的土块，回填土要求土质均匀。a.管沟底部宽度B：管径D≤0.2m的管材B≥D+0.3m管径D＞0.2m的管材B≥D+0.5mb.管沟开挖深度H:H≥D+h冻+0.1上式中：D-管道外径，m；H-管沟开挖深度，m；h冻-平均最大冻土深度，1.2m。管沟开挖深度：管顶以上≥1.4m。(2)检查井、闸阀井与排水井检查井主要设置在地埋管上有进、排气设备、阀门等处，排水井设在系统最低处地埋管末端。井的尺寸按照井内的设备，和便于人员操作、维修来确定。(3)镇墩由于管道在分水处、转弯处水流改变方向而产生不平衡力，故布置镇墩以保持稳定。镇墩一般设在三(四)通处、拐弯处和管道末端起稳定管道的作用。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件7.4管道工程（一）管沟开挖按照设计纵横断面，管沟采用挖掘机一次开挖成形，边坡按1:0.4控制，开挖时严格控制开挖高程，避免超挖，开挖的扰动层须碾压至压实度不小于90%。管沟开挖时需注意穿越村庄居民点段，须及时与乡镇有关部门沟通，注意与供、排水管道的交叉，避免挖断已有管道，同时避免碰触电力线。管沟紧贴道路和路旁防护林的边界开挖，遇见树根及时斩断清理。为方便管道连接安装，管沟弃土应堆放在管沟的同一侧，最少3m以外处。采用人工开挖的管沟，管件安装部位应适当加宽，加宽宽度以施工方便为宜；管槽开挖后人工清除管槽底部杂物，并一次整平后再用细土回填夯实至设计高程；开挖土料应堆置于管槽一侧。（二）管道安装管道安装应按干管、田间顺序进行，管道安装以机械、人工为主，为保证施工质量，需要专业的施工队伍负责安装，应对每一处接口试压。管道安装前要认真复测管沟、建筑物基坑是否符合施工图纸要求；管道安装时，如遇地下水或积水，应采取排水措施；检查地基的承载力和稳定性，对不符合设计要求的地方应进行处理，然后再进行安装；PVC管材与管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦拭干净，然后在承口内侧和插口外侧涂刷上粘合剂并立即找正方向将管端插入承口，用力挤压，且24h内不得移动管道。管道穿越公路、沟道等处时，应按照设计要求采取加套管、砌筑涵洞等措施加以保护；附属设备(如阀门、水表等)与管道连接后，应垫置加固支撑，避免设备的重量加压在管道上；管道安装施工过程中，及时填写施工记录并分施工内容进行阶段验收，尤其对一些意外情况的处理应填写清楚；管道安装工作间断期间，应及时封闭敞开的管口；管道连接时，应严格按照已定的施工方法和程序进行。确需变更时，必须经现场监理工程师同意后方可实施，并记录在案；管道工程完工后，及时整理施工记录，绘制竣工图，编写竣工报告等，以备竣工验收；施工过程中重点检查检测管道纵坡是否符合设计要求；避免因管道起伏，形成局部小尖角，造成运行中尖角处产生气蚀，使管道振动甚至于破坏。管道安装过程中，应避免污物进入管道，对进入管道系统的杂物应及时清除。试压与管道安装应同时进行，已验收安装质量的管道应及时按设计要求填土。（三）管道分段试压26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件管道安装完毕后，即可进行冲洗试压。干管、各田间系统分别冲洗试压。管道冲洗时应按轮灌的方式从上游到下游、逐级、逐段冲洗，直到目测水清为止。试压水的压力不应小于管道设计压力的1.25倍，并做好冲洗和试压记录。试压时应缓慢加压，达到实验压力时即停止加压并保持10Min；压力下降超过允许值时说明有漏水管段，应修补后再次进行试压直至合格为止。（四）管道回填试压完后进行管沟完全回填，回填前应清除沟槽内一切杂物，排净积水。在管顶以下采用人工为主辅以机械回填，管周20cm范围内为保护区，不允许含有直径大于5cm的砖石、冻土等硬物，管顶以上可采用机械回填，具体要求参见各管道纵横断面设计。严禁大型机具靠近或直接穿越管道，以免造成管道破坏。7.5建筑物工程施工内容主要包括：设备管理房、检查井、排水井及镇墩等的土方开挖、回填、砼工程施工。①土方开挖建筑物基础采取人工开挖，开挖土方就近堆放。在土方开挖过程中，定期测量校正开挖平面尺寸和标高。施工区范围内所有垃圾及多余的土方要及时地运到业主或监理工程师指定垃圾场，以便创造一个文明施工的环境。②土方回填填筑的土料应将腐植土、草皮、树枝、垃圾等清掉。回填土方可采用蛙式打夯机夯实，对于蛙式打夯机夯实不到的位置应辅以人工夯实。③砼工程对混凝土原材料如水泥、粗细骨料、水等要符合国家的现行标准规定及设计要求。混凝土的拌和时间应根据塌落度确定，一般不宜少于1.5分钟。从砼拌成到开始浇筑，以不超过45分钟为宜。混凝土温度一般控制在15℃左右。施工时应严格按操作规程，以防出现麻面、蜂窝、露筋、空洞、裂缝等。混凝土浇筑时，如遇降雨但又无防雨措施，则应停止浇筑。混凝土的养护及拆模期限都要严格按照有关施工规范规程执行。7.6施工总布置26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件本着因地制宜、因时制宜、有利生产、方便生活、易于管理、安全可靠、经济合理的原则，为了满足施工进度和施工强度的要求，力求达到相互干扰少、管理方便、规模适中、资金投入较少的目的。7.7施工质量管理工程施工严格按规范进行，并按施工网络计划控制施工进度。质量控制注重施工前和施工中的过程控制，以预防为主，加强对工作质量、工序质量和中间产品质量的检查，以良好的工作质量保证工程质量。质量保证的具体措施如下：①推行全面质量管理，重点部位和关键工序均设质量管理点。②实行逐级技术交底制度。③做好施工班组的自检、互检和专检工作。施工前对工程所采用的原材料进行严格检验，并报请监理工程师审批后方可使用。施工中实行工序交接单制度，上道工序完成，经检验合格后方可交接，进行下道工序的施工。④加强质量教育，提高全体职工的质量意识。⑤完善经济责任制，工程质量的优劣与奖金挂钩，严格奖惩制度。7.8施工进度管理要合理利用劳动力资源，充分提高劳动力利用率，流水线施工，便于管理。保持机械和设备高效利用，降低生产成本。调配精良的施工队伍，做好外界环境协调和内部关系协调。计划工期：260日历天，计划开工日期：2016年3月15日，计划竣工日期：2016年11月30日。8、概预算编制办法8.1概算编制原则和依据依据《水利水电工程等级划分及洪水标准》，（SL252-2000）规定，本工程属Ⅴ等小（2）型工程，工程投资计费标准按田间工程计取。依据甘肃省水利厅甘水规计发[2013]1号文颁发的《甘肃省水利水电工程设计概（估）算编制规定》（2013版）和《甘肃省水利水电建筑工程预算定额》（2013版）及有关规定进行编制。编制概算价格水平年为2015年第二季度。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件8.2取费费率⑴措施费：按直接工程费的百分率计算，建筑工程的费率为4.4%，安装工程的费率为5.6%。⑵间接费：按基建项目小型工程相应费率的70%计算。机械化施工的土方工程按直接费的4.2%计算，其余工程按人工费的百分率计算，石方工程取11.2%，砼工程取42%，设备安装工程取40.6%。⑶利润：按直接费和间接费之和的5%计算。⑷税金：按直接费、间接费、利润之和的3.28%计算。8.3费用构成项目总概算由建筑工程、机电设备及安装工程、金属结构设备及安装工程、施工临时工程和独立费用组成。8.3.1建筑工程建筑工程投资按设计工程量乘以工程单价进行计算。工程单价按施工组织设计选用的施工方法进行计算。工程单价中包括直接费、间接费、利润、税金。8.3.2机电设备及安装工程机电设备及安装工程投资按设计提供的设备量分别乘以设备单价和安装工程单价计算。管材、设备及管件单价以现行市场价格及厂家咨询价格加运杂费与采购及保管费计算。8.3.3施工临时工程施工临时工程费按一至三部分投资之和的1.5%计列。8.3.4其他费用勘测设计费勘测设计费：按国家计委、建设部“计价格【2002】10号”颁布的《工程勘察设计收费管理规定》和国家发改委“发改价格【2011】534号”颁布的《关于降价部分建设项目收费标准规范收费行为等有关问题的通知》的有关规定计算。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件9、设计方案完成时限承诺及质量保证9.1勘察设计进度（完成设计所用时间）保证措施●施工图设计（10天）1、确定方案设计内容后，勘察人员设备进入场地（用时2周与3-5项同时进行）2、组织施工图设计（7天）3、绘制图纸（8天）4、施工图设计校对（1天）5、施工图设计审核（1天）●保证措施为保证以上工作的顺利开展，提供优质的、高效的服务工作对于我公司水土保持设计工作提供的保证措施内容如下：（一）、设计人员在设计过程中，关于个人纪律，出勤作息规定，均遵守条例详细内容如下：(1)严格遵守公司规章制度，认真履行其工作职责；(2)服从分管片区经理的统一指挥，认真执行其工作指令，一切管理行为向分管领导负责；(3)积极配合甲方专项负责人完成本职内工作；(4)严格遵守工作出勤时间。(5)如需请假，需向本公司领导书面申请，事假需待接替工作的人员到岗后方可离岗，病假或其他特殊情况在保证勘察设计工作不受影响的情况下，填写好请假单，方可离岗。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件9.2质量保证体系及质量保证措施9.2.1我公司的质量方针和质量目标质量方针：科学管理、精心设计、争创优秀设计；技术创新、不断改进、满足顾客要求。质量目标：a)产品合格率达到100%，产品优良率85%以上。b)勘测设计产品符合国家及行业的规程、规范和标准c)总体设计合理，技术方案优化、设备选型正确，在满足功能要求和保证技术指标前提下，节省投资。d)遵守合同，按时完成勘测成果和设计文件。e)为业主做好现场服务。9.2.2文件控制对所有外来文件进行控制，以保证所有部门、场所都能获得适用的有效文件。文件控制由总工办归口管理，保证勘测设计产品质量。9.2.3管理职责各级负责人对参加设计的人员进行质量意识教育，阐明勘测设计产品满足法律、法规和顾客要求的重要性。以顾客的要求为根本出发点。投标项目的工程勘测设计中，我们将充分了解顾客的需求和期望将其转化并融入到勘测设计产品中。通过收集顾客要求和合同信息、设计外部评审信息、设计确认信息、工地服务信息、施工现场检查信息、用户反馈信息等，改进工程勘测设计产品质量和服务质量。总工编制《工程设计计划》时，将制订工程项目质量目标，组织实施，并评价其实施效果。参与投标项目的各个人员的质量管理职责和权限如下：·技术负责人a)负责制定总方针、质量方针、质量目标和对质量的承诺；b)负责质量管理体系的建立和有效运行，批准发布质量手册和发布体系文件，主持管理评审，保持质量体系的适宜性和有效性；26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件a)确保组织内的职责权限得到规定和沟通；b)确保必要的人财物资源的获得，使之适应设计产品质量要求；c)加强全院职工的质量教育，使全体职工充分认识满足顾客要求和法律法规要求的重要性。·总工程师总工程师是本公司工程和科技项目的技术管理和质量管理总负责人，对重大技术问题有最终决策权，副总工程师配合总工程师实施项目技术质量管理工作。a)负责在工程勘测设计项目中组织贯彻院质量方针、质量目标和质量体系文件各项制度。b)负责审定项目规划、可行性研究报告、初步设计报告、重大设计原则和重点工程设计方案。c)决定勘测设计的主要技术原则和方案、制定工程项目质量计划。d)负责分管工程项目的设计评审和审签，并承担相应的质量责任。e)审查重大项目的主要设计变更，报分管院长批准后执行；f)编写主管项目的事先指导书，指导项目负责人编写工作大纲。g)负责对重大不合格产品评审、处置、批准纠正和预防措施，主持质量事故的分析处理；·专业项目负责人a）负责本专业的技术质量管理工作，参与勘测设计过程控制。b）审核专业技术方案原则、审核签署勘测设计成品，评定施工图质量，并承担相应的质量责任。c）参与质量分析活动，指导本专业业务培训。d）负责解决本专业的有关技术问题，了解和掌握本专业国际、国内的技术水平，负责采用和推广本专业新技术、标准、规程、规范。·项目负责人a）对所负责项目的设计项目质量、进度和各专业之间的接口协调全面负责；b）在负责的项目中组织落实我院的质量方针、质量目标和质量体系文件的各项规定。c）主持编写“设计（勘测）大纲”和“项目总体计划”，主管内部和外部设计接口、控制设计输入。d26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件）把各项任务分别落实到各专业主持主设人，主持召开设计工作例会，检查设计工作进度、协调各专业之间关系。e）组织设计评审、按规定签署文件，控制设计输出。f）组织设计前的准备工作和评审后的工作，控制设计更改、组织对一般不合格的评审和处置，组织现场服务。g）负责组织工程项目文件资料的归档工作。h）配合生产技术室对产品质量实行检查。·设计人设计人是直接担负计算分析、绘图、报告编写的人员，具有如下质量职责：（1）在承担设计工作时应严格执行质量体系文件、工程审批文件和上级审定的设计原则及技术标准。（2）对其完成的设计文件的质量和进度全面责任。（3）在设计中应积极采用先进技术、工艺、材料、设备、优化设计，使选定的方案技术先进、安全适用、经济合理、方便施工。（4）努力做好与其它专业的协作关系，使各专业的产品基本内容一致，无矛盾。·校核人a）校核人要对计算书、图纸、报告等勘测设计文件进行正确性校对，同时还要在基本资料、方案拟定、技术标准、技术原则、假定方法及采用新技术条件等方面进行全面校核。b）校核中应严格执行有关规程、规范和质量体系文件。c）校核人员对工程项目的技术和质量负全面校核责任。d）应及时填写校审单，对校审中发现的问题，应与勘测、设计人员讨论研究，妥善处理，提出校核意见，对需要补充、修改的产品或不合格产品退回勘测、设计人重新修改。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件10、培训计划、措施及承诺10.1技术培训计划及措施为了能使管道输水灌溉工程延长使用寿命，管护好全部设备，降低灌溉成本，正常发挥效益，应建立健全专业机制，充分调动管理人员的积极性和责任感，建立相应的灌溉管理组织，配备专管人员。加强对上岗人员的专业培训，不断提高管理人员的专业素质，避免重建轻管的现象。由于农民用水者技术力量薄弱，工程管理经验不足，要适时根据用水者的特点，在做好技术服务体系建设的同时，利用冬季空闲期，加强对农民用水者的培训，提高管理者的责任意识和为农服务意识，不断提高管理水平，充分发挥工程效益。我公司决定如果有幸参与建设本项目，将派专人免费负责农户及相关人员的技术培训工作，制定系统全面的培训计划，包括前期施工培训，后期工程管护具体包括以下内容：10.1.1产品的装卸和存放要求培训：①产品须安全装卸，严禁抛、摔、滚及剧烈碰撞，以免对产品造成不可预见性的损坏而影响使用；②管材管件贮存在远离热源、没有阳光暴晒及油污和化学品污染的环境下，最好是地面平整、通风良好的库房内；③管材如室外堆放，应有遮蔽物覆盖，交错平整堆放，堆放高度不得超过2米；10.1.2介绍管材管件的物理化学性能及指标，严格按照国家颁布的最新标准为基础进行讲解和现场演示；10.1.3介绍计量器具，以及相关的仪器设备的使用；10.1.4公司提供详细的管材管件安装说明文件，详尽的讲解管材管件的安装方法、调试、运行和管道的日常维护；10.1.5培训人员现场安装指导，对使用过程中容易出现的常见问题进行解答，对造成故障的原因进行总结和分析。10.1.6培训参考资料：相关国家标准：GB/T10002.1-2006；GB/T10002.2-2003；GB/T13663-2000；GB/T13663.2-200026 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件《水工混凝土施工规范》（SL53―94）；《水利水电建设工程验收规程》（SL223―2008）；《节水灌溉技术规范》SL207—98；《微灌工程技术规范》SL103—95；《水工建筑物地下开挖工程施工规范》（SL378―2007）；《农田低压管道输水灌溉工程技术规范》GBT20203-200610.2设计承诺我公司在实际现场勘探后，根据实际情况编制工程设计方案，在综合考虑各方面因素的基础上，编制了工程设计方案，综合考虑工程的地理位置、气候气象、工程地质、水文等编制了工程设计原则与依据，在设计时充分考虑施工方案与技术组织措施，同时对关键工序、复杂环节重点提出相应技术设计方案。工程设计方案还结合该工程特点编制了切实可行的建设目标与总体布置、技术选型、水源工程设计、首部枢纽设计、田间管网设计、水土保持、环境保护方案。在具体设计时，一要采用先进的设备、科学的配置来满足设计要求；二要采用先进技术和工艺保证质量的要求；三要采用先进的项目法施工管理技术结合工程特点统筹考虑、科学安排；四要树立超前的质量观念，把高标准，严要求全面贯彻到设计的每一个环节。我们郑重的承诺，本施工单位完全接受本项目设计、施工总承包招标文件中提出的各项要求,并和业主、监理、村民共同设计好、建设好该工程。26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件11、资源配置计划附表一：拟投入本工程的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1挖掘机卡特2中国2013良好2装载机50型1中国2012良好3柴油发电机机50KW1中国2010良好4推土机3中国2014良好5激光平地仪74KW5中国2015良好6胶轮车10中国2014良好7压路机10T2中国2013良好8洒水车1中国2011良好9载重汽车5中国2014良好10蛙式打夯机2.8KW2中国2015良好11搅拌机350L1中国2015良好12电焊机BX3002中国2015良好13吊车16t1中国2014良好15施工用车皮卡1中国2015新购买PVC安装16手动葫芦0.75t2201417水准仪DS-21201218经纬仪2201319钢尺1201520GPS面积测量仪G3071201526 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件附表二：拟配备本工程的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1混凝土压力试验机DYE-2000120122混凝土抗渗仪HP-40120133混凝土卧式搅拌机HJW-60120144砼贯入阻力仪HG-1000120125砼回弹仪ZC3-A型120156砼震实台1平方米120157水泥电动抗折机DKZ-5000型120128混凝土含气量测定仪HC-7L120129抗折夹具1201010水泥压力试验机DYE-300型1201211水泥标准恒温恒湿养护箱SHBY-40B1201312水泥胶砂搅拌机JJ-51201213水泥胶砂震实台ZT-961201214水泥净浆搅拌机NJ-160B1201315水泥胶砂流动度测定仪NLD-31201316震击式标准震筛机ZBSX-92A1201217新标准砂；石子筛1201118混凝土压力试验机DYE-20001201219水准仪DS-21201220经纬仪2201321钢尺1201222GPS面积测量仪G3071201226 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件附件三：拟投入本标段的劳动力计划表单位：人工种按工程施工阶段投入劳动力情况工程师2222222技术员2222222普工30303030303030技工2020202020202026 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件附表四：计划开工、完工日期和施工进度网络图26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件附表五：施工总平面图投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。施工平面图宿舍项目部厨房仓库厕所施工现场施工现场26 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件附表六：临时用地表用途面积（㎡）位置需用时间办公生活用房100施工现场260仓库500施工现场260加工车间80施工现场260实验室40施工现场26026 xx管业高台县2016年高效节水灌溉项目（2015年新增农田项目县）★投标文件26'
