技术规范书玻璃悬式绝缘子

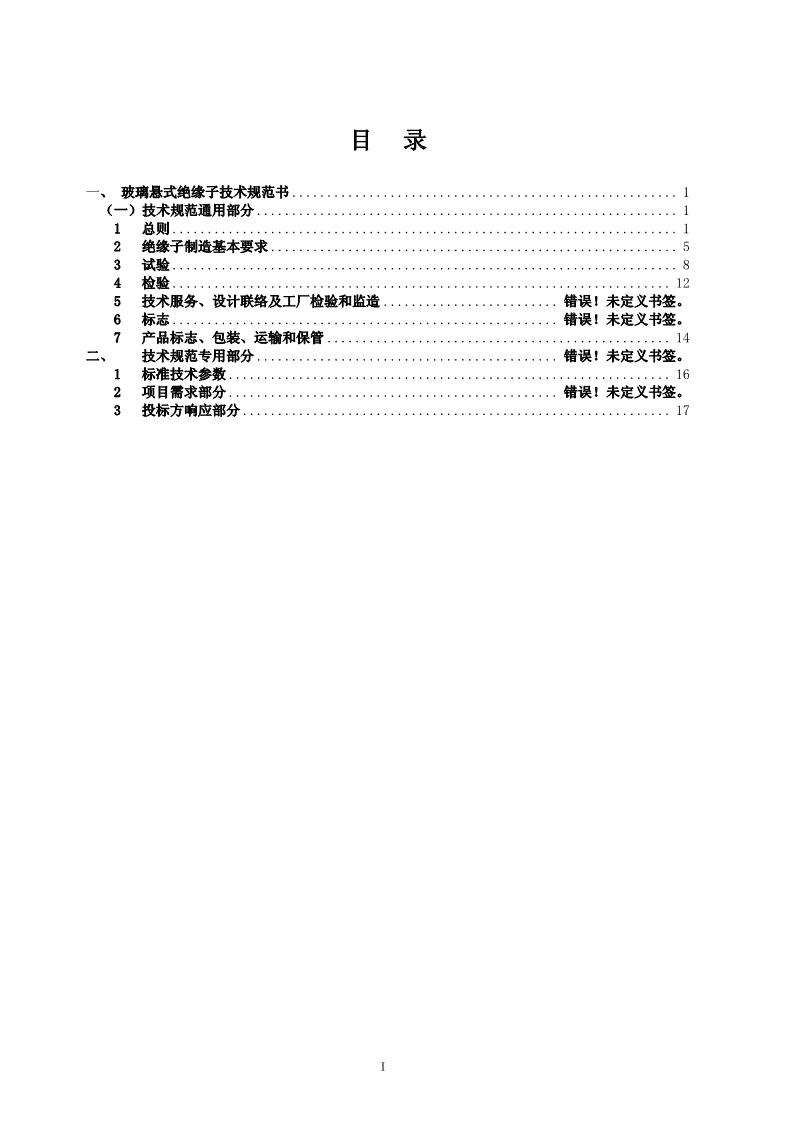

'玻璃悬式绝缘子技术规范书（技术规范书部分）二〇一四年二月 目录一、玻璃悬式绝缘子技术规范书.......................................................1（一）技术规范通用部分............................................................11总则........................................................................12绝缘子制造基本要求..........................................................53试验........................................................................84检验.......................................................................125技术服务、设计联络及工厂检验和监造.........................错误！未定义书签。6标志.......................................................错误！未定义书签。7产品标志、包装、运输和保管.................................................14二、技术规范专用部分...........................................错误！未定义书签。1标准技术参数...............................................................162项目需求部分...............................................错误！未定义书签。3投标方响应部分.............................................................17I 一、玻璃悬式绝缘子技术规范书一、技术规范通用部分1总则1.1一般规定1.1.1投标方应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2投标方须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。投标方提供的电力金具应符合招标文件所规定的要求，投标方亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。1.1.3本招标文件技术规范提出了对玻璃悬式绝缘子的技术参数、性能、结构、试验等方面的技术要求。1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标方所执行的标准不一致时，按要求较高的标准执行。1.1.5如果投标方没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标方提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。如果没有不一致的地方，必须在“技术差异表”中写明为“无差异”。1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。1.2投标方应提供的资格文件投标方在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。1.2.1满足对投标方的资格要求的近年内相对应电压等级设备的销售记录及相应的最终用户的使用情况证明。使用情况证明必须有投运的最后一次的使用单位满意度反馈表。1.2.2由权威机关颁发的ISO—9000系列的认证书或等同的质量管理体系认证证书。1.2.3具有履行合同所需的生产技术和生产能力的证明资料。1.2.4有能力履行合同产品维护保养、修理及其他服务义务的文件。1.2.5相对应电压等级同类产品的有效型式试验报告、最近一次的定期试验报告、其他证明产品特别性能的有效试验报告和产品鉴定证书。1 1.2.6按照本规范书规定的环境条件和产品使用说明书正常运行时，设备寿命不少于30年的质量承诺书。1.2.7其他需要的资料。1.3工作范围1.3.1本规范书的使用范围仅限于技术规范专用部分货物需求及供货范围一览表（表2）中所列的玻璃悬式绝缘子，以下简称绝缘子。其中包括绝缘子的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。1.3.2本技术规范书可能未列出产品的全部细节，但是供货商应提供高质量的完整的绝缘子及其安装附件，以满足本技术规范书的要求，以及工程设计和制造工艺标准的要求。1.4对设计图纸、试验报告和说明书的要求1.4.1图纸及图纸的认可和交付(1)技术文件的发送。a)所有需经买方确认的图纸和说明文件，均应由卖方在技术协议签订后的4周内提交给买方进行审定认可。供货商在合同签订后须提供下列技术文件，并直接寄送有关各方。b)寄送文件名称、提交份数、接收单位、提交时间及邮寄地址见“专用部分”。c)提交的技术文件主要包括：图纸类、说明书、试验报告三大类。图纸类：制造图、安装图、结构图和配套件图。说明书类：安装使用说明书、所有附件说明书、其他适用的完整资料和说明书。试验报告类：型式试验报告、例行试验报告、标书要求的其他试验报告、主要部件的试验报告。d)详细的装箱清单。(2)所有技术文件均应用中文书写，并采用国际单位制（SI）。投标方免费提供给招标方全部最终版的图纸、资料及说明书。其中图纸应包括加工图及装配图，并且应保证买方可按最终版的图纸资料对所供产品进行维护和必要时方便更换零部件等工作。(3)买方工程师（以下简称工程师）有权对供货商的供货设备图纸的不妥之处提出修改意见，对此买方不承担附加费用。供货商应根据买方的意见，对图纸进行修改并作最终审定认可。(4)在收到买方对图纸的最终认可之前，供货商提前采购材料或加工制造而发生的任何风险和损失由供货商自行承担。(5)图纸经买方认可后，并不能排除供货商对其图纸的完整性及正确性应负的责任。1.4.2图纸资料应包括的内容：（包括图纸及CAD电子版本资料）a)组装图：应表示产品总的组装情况，包括外形尺寸、设备的重心位置与总质量；爬电距离、伞裙尺寸、受风面积、固有频率、允许的作用力均压环尺寸（如有）；运输尺寸和质量等；并附电气和机械特性数据。b)铭牌图：应包括持续运行电压、额定电压、直流1mA参考电压、额定频率、标称放电电流、额定短路耐受电流能力、制造厂名或商标、绝缘子型号和标志、制造年月及编号等。c)结构图：绝缘子结构的剖视图、组装后的三视图。2 d)安装规范。1.4.3对试验（检验）报告及要求a)有完整有效的形式试验报告，有效的定期试验报告。b)最近绝缘子的出厂检验报告。c)外观检查、外形尺寸检查。.d)证明产品特别性能的试验报告。1.4.4对说明书的要求说明书应包括安装、运行、维护和全部附件完整的说明和数据，但须至少包括以下内容：a)绝缘子型号的含义说明。b)产品性能指标。c)主要零、部件的说明。d)保管、维护、储运及包装的说明。e)安装使用说明书。1.4.5其他资料a)整只绝缘子的抗地震强度的试验或计算报告。b)工频湿耐压试验报告。c)工频干闪络试验报告。d)50%全波冲击闪络电压试验报告。e)全波冲击耐受电压试验报告。f)工频火花耐压试验报告。g)工频击穿电压试验报告。h)瓷壁工频耐压试验报告。i)抗弯破坏负荷试验报告。j)抗线破坏负荷试验报告。k)抗扭破坏负荷试验报告。l)例行机械试验报告。m)1h机电负荷试验报告。n)机电破坏负荷试验报告。o)液压试验报告。p)孔隙性试验报告。q)超声波检查报。r)冷热检查报。s)外表检查报。t)尺寸检查报。u)运行中绝缘子劣化判断的指导性说明文件。3 1.5标准和规范1.5.1所有投标的产品，除本技术规范书中规定的技术参数、性能要求和标准外，其余均应遵照最新版本的中国国家标准（GB）及国际单位制（SI），这是对产品的最低要求。如果投标方有自己的标准或规范，须经买方同意后方可采用，但不能低于中国国家标准的有关规定；特殊情况由供需双方另行约定。1.5.2本技术规范是参照以下标准制定的，投标设备应符合本技术规范的要求，本技术规范未作规定的要求按照下列标准执行。表1卖方提供的产品和附件需要满足的主要标准标准号标准名称GB311.1-1997高压输变电设备绝缘配合GB772-87高压绝缘子瓷件技术条件GB775-87绝缘子试验方法GB1001-86盘式悬式绝缘子技术条件GB/Ｔ4056-94高电线路悬式绝缘子联接结构和尺寸GB4585.2-91交流系统用高压绝缘子人工污秽试验方法固体层法GB7253-87盘式悬式绝缘子串元件尺寸与特性GB/Ｔ16927.1-1997高压电试验技术第一部分一般试验要求JB3384-83高压绝缘子抽样方案JB/Ｔ8117-1999绝缘子金属附件热镀锌层通用技术条件JB/Ｔ8117-1999悬式绝缘子铁帽技术条件JB/Ｔ8181-95绝缘子串元件球窝联接用锁紧销JB/Z94-89绝缘子产品包装DL/T557-94高压线路绝缘子陡波冲击耐受试验ZBK50008-94高压线路绝缘子盘形悬式绝缘子IEC60383-1:1993标称电压高于1000V的架空线路用绝缘子第一部分:交流系统用1.6必须提交的技术数据和信息1.6.1投标方应提供技术规范中列举的所有技术数据，投标方提供的技术数据应保证为运行数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经买方的同意。1.6.2制造商产品特性参数和其他需要提供的信息。1.6.3制造商业绩记录应包括：设备简要参数、所使用的工程名称、安装地点、投运时间、运行情况（需有近期检测数据）、运行评价、使用单位联系人及电话等。1.6.4其他需要的资料。1.7备品备件1.7.1投标方应提供安装时必需的备品备件，价款应包括在投标总价中。4 1.7.2招标方提出运行维修时必需的备品备件，见技术规范专用部分表3。1.7.3投标方推荐的备品备件，见技术规范专用部分表10。1.7.4所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的技术规范和相同的规格、材质、制造工艺。1.7.5所有备品备件应采取防尘、防潮、防止损坏等措施，并应与主设备一并发运，同时标注“备品备件”，以区别于本体。1.8专用工具与仪器仪表1.8.1投标方应提供安装、运行及维修所必需的专用工具和仪器仪表，价款应包括在投标总价中。1.8.2招标方必需的专用工具，见技术规范专用部分表3。1.8.3投标方应推荐可能使用的专用工具，见技术规范专用部分表10。1.8.4所有专用工具应是全新的、先进的，且须附完整、详细的使用说明资料。1.8.5专用工具和仪器仪表应装于专用的包装箱内，注明“专用工具”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。1.9安装、调试、性能试验、试运行和验收1.9.1合同产品的安装、调试将由买方根据投标方提供的技术文件和说明书的规定，在投标方技术人员指导下进行。1.9.2合同产品的性能试验、试运行和验收须根据本投标书规定的标准、规程、规范进行。1.9.3完成合同产品安装后，买方和投标方检查和确认安装工作，并签署安装工作证明书，该证明书一式两份，双方各执一份。1.9.4验收时间为安装、调试、性能试验和试运行完成后三个月内。如果所有的合同产品都已达到各项技术指标，并稳定运行168h，买方、投标方双方应签署合同设备的验收证明书，该证明书一式两份，双方各执一份。1.9.5对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同要求时，买方、投标方双方共同分析原因，分清责任，如属制造方面的原因，涉及索赔部分按商务条款执行。2绝缘子一般技术要求依据GB1001-86及有关其他标准，本次绝缘子必须满足下列技术条件，要省级以上质量监督检验部门提供的检验报告为准。2.1制造要求2.1.1绝缘子尺寸偏差应符合如下规定：（单位mm）瓷盘形悬式绝缘子的尺寸：①结构高度H:±(0.3H+0.3)mm盘径D：±（0.04D+1.5）mm最小公称爬电距离L：+（不规定），-（0.025L+6）mm②绝缘子串的结构高度偏差为±0.024nH(n表标绝缘子装片数)。5 2.1.2玻璃悬式绝缘子防污等级爬电距离（mm）防污等级工作电压（V）231材料组别材料组别ⅠⅡⅢa/ⅢbⅠⅡⅢa/Ⅲba≤500.20.60.91.21.51.71.9>50且≤1250.30.81.11.51.92.12.4>125且≤2500.61.31.82.53.23.64.0>250且≤4001.02.02.84.05.05.66.3>400且≤5001.32.53.65.06.37.18.0>500且≤8001.83.24.56.28.09.010.0>800且≤10002.44.05.68.010.011.012.5>1000且≤12503.25.07.110.012.514.016.0>1250且≤16004.26.39.012.516.018.020.0>1600且≤20005.68.011.016.020.022.025.0>2000且≤25007.510.014.020.025.028.032.0>2500且≤320010.012.518.025.032.036.040.0>3200且≤400012.516.022.032.040.045.050.0>4000且≤500016.020.028.040.050.056.063.0>5000且≤630020.025.036.050.063.071.080.0>6300且≤800025.032.045.063.080.090.0100.0>8000且≤1000032.040.056.080.0100.0110.0125.0>10000且≤40.050.071.0100.0125.0140.0160.012500a如果部件的工作电压小于50V，允许使用Ⅲb的材料6 2.1.3瓷横担图和参数表品类名称物资名称规格型号计量单位玻璃盘型悬式绝缘子，70kN，标准片玻璃盘型悬式绝缘子，70kN，防污1片玻璃盘型悬式绝缘子，70kN，防污2片10kV玻璃盘型玻璃盘型悬式绝缘子，70kN，防污3片悬式绝缘子玻璃盘型悬式绝缘子，100kN，标准片玻璃盘型悬式绝缘子，100kN，防污1片玻璃盘型悬式绝缘子，100kN，防污2片玻璃盘型悬式绝缘子，100kN，防污3片2.2结构工艺要求2.2.1玻璃绝缘子的绝缘元件160kN及上以绝缘子瓷件必须逐个进行内水压试验，试验方法按GB775.3第8条。2.2.2铁帽及钢脚绝缘子的锦帽应符JB/T8178的规定，绝缘子的钢脚应符合JB/T9677的规定。金属部件的所有表面应光滑、无突出点或不均匀性以防引起电晕。铁帽及球头的设计应在所规定逐个试验机械负荷下不发生屈服或变形，以免改变绝缘子的结构高度或将其他应力附加到绝缘件上。铁帽可用热处理的可锻铸造钢、可锻铸造或球墨铸铁制作，应与裂纹、无皱缩、无气孔、无毛边或粗糙的边棱。铁帽应是内外完全同心的圆满环型。铁帽造型应便于带电更换绝缘子。钢脚应用锻钢制造。全部承荷表面应是光滑和均匀的。铁帽和钢脚制造不应采用连接、焊接、冷缩压接或其他任何多于一块材料的工艺。160kN有以上强度等级的绝缘子铁帽、钢脚应经逐只仪器控伤检测。2.2.3锁紧销7 锁紧销应符合JB/T8181TGB1001.1的规定。球头和球窝连接的绝缘子应装备有可靠的开口型销紧装置。160kN及上以应采用R（驼背）。锁紧销应有两个分开的末端使其在锁紧及松开的状态下，防止它完全从碗头内脱出。锁紧销应采用锡青铜、黄铜、奥氏体不锈钢或其他耐锈蚀性材料制作，不应采用有防腐蚀表层本身不耐锈蚀的材料制作，并与绝缘子成套供应。在乌油油紧销的末端分开到180度，然后扳回原来的位置时用肉眼检查应不显出裂纹。锁紧销的装配应使用专用工具，以免损坏金属附件的镀锌层。2.2.4水泥胶合剂绝缘子胶装用水泥胶合剂应使用不低JB/T4307规定的425号及以上的硅酸盐水泥或特制的高强度低膨胀水泥制成的胶合剂进行胶装。瓷件头部端面、圆珠笔部位、钢脚、铁帽与胶合剂接触部分，应均匀地涂一层缓冲层。钢脚顶端与绝缘件之间应有缓冲衬垫。胶装用水泥胶合剂的膨胀率应低于0.10%，与金属部件接触应不引起化学反应。外露水泥表面应平整，其平整度应不大于2mm，且无裂纹或缺损。装配和水泥固化后钢脚不应松动。厂家应提供符合JB/T4307要求的型式试验报告。2.2.5镀锌除不锈钢外的所有铁质金属附件热镀锌层应符合JB/T8177的规定。2.2.6组装绝缘子的铁帽边缘应不触及瓷体的上表面，铁帽边缘和瓷体上表面之间应有清晰的间隔。绝缘子铁帽、绝缘件、钢脚三者应组装在同一轴线上，不应歪斜，并建立“标样”进行外观检查。胶装水泥应完合填满绝缘元件和金属部件之间的空隙，并注意消除气泡。2.2.7电晕及无线电干扰绝缘子的全部表面应是清洁的、光滑的、无擦伤。任何部分在运行中不应有过分集中的电场强度分面。在正常运行条件下，金属部件的电晕熄灭电压和无线电干扰水平应允许值以内。2.2.8绝缘子的劣化率绝缘子在正常运行条件下应有很低的劣化率。在投运后的3年内，对于玻璃绝缘子，其年劣化率应不大于万分之一。3试验3.1型式试验新产品供货必须按规定进行全部项目的型式试验。供方提供的型式试验报告中的被试产品应与供货产品完全一致。式试验应在两袖清风个试验合格后，按表3规定进行。其中机电（或机械）破坏负荷、热机试验和残留机械破坏负荷试验采用计量一次抽样方案，其接收常数K值分别为1.50，1.58，0.65表3.1绝缘子型式项目项号试验名称试验依据试验数量（只）试验方法1尺寸及爬电距离检查GB10115GB7758 2锁紧销操作试验GB1011经项1后5GB10013雷电全波冲击耐受电压试验GB1011红项2后3GB7754工频1min湿耐受电压试验GB1011经项3后3GB7755打击负荷试验GB10113GB10016残留机械破坏负荷试验GB101125GB10017热机试验GB101120JB35688温度循环试验GB101117GB77591h机电负荷试验GB1011经项8后17GB77510机电（或机械）破坏负荷试验GB1011经项9后7GB77511工频击穿电压试验GB1011经项9试验后GB775热震试验（仅对玻璃绝缘）经项10试验后瓷12GB1011GB1001块713锌层试验GB10115JB/T81773.2特性试验特性试验规定为型式试验项目的一部分，并应在逐个试验合格后按表4规定的试品数量并进行试验。表3.2特性试验项号试验名称试验依据试品数量试验方法1轴向和径向角偏差的检验IEC60385IEC603832无线电干扰试验JB35673JB35673工频电弧试验3.3.51编制说明人工污秽闪络电压试验4ZBK500083串GB4585.2（仅对防污型绝缘子）3.3抽样试验抽样试验应在逐个试验合格后，按且5规定的试品数量，随机地抽取试品，并按表5规定的程序进行试验。机电（或机械）破坏负荷试验应采用计量二次抽样方案，合格质量水平（AQL）为1.5%，其判定准则应符合JB3384的规定。其余试验项目均采用二次抽样方案，其判定程序应按GB1011的规定进行。表5抽样试验项目项号试验名称试验依据产品数量（只）试验方法N<1200N=120卜N=320卜9 32005000试品总数玻璃玻璃玻璃1113171尺寸及爬电距离GB1001355GB7752锁紧销操作试验GB1001358GB10013温度循环试验GB1001111317GB775经项3试验后41h机电负荷试验GB1001GB775111317机电（或机械）破经项4试验后5GB1001GB775坏负荷试验557经项4试验后6工频击穿电压GB1001GB775355经项4试验后7陡波冲击耐受电压DL/557DL/557355经项5试验后8孔隙性试验GB1001GB775557热震试验（仅对玻经项5试验后的瓷块9GB1001GB1001璃绝缘子）33510锌层试验355JB/T81773.4现场验收试验现成验收试验应在逐个试验和抽样试验合格后，按表6规定的试品数量，随机地抽样试品，并按表6规定的程序进行试验。机电（或机械）破坏负荷试验应采用计量二次抽样方案，合格质量水平（AQL）为1.5%，其判定准则应符合JB3384的规定。其余试验项目均采用计件二次抽样方案，其判定程序应按GB1001的规定进行。表6现场验收试验抽产品数量样数N<2000200125(投标人填写)8最小电弧距离（干弧距离）Mm按国际(投标人填写)湿试（1min）kV(投标人填写)9工频耐压击穿kV(投标人填写)10冲击击穿电压P.U2.811雷电全波冲击耐受电压（峰值kV(投标人填写)12无线电干扰电压1QKV，1MHzmV5013电晕熄灭电压kV脚180.12s，14工频电弧试验20kA15参考质量kg(投标人填写)注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。注2：参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。15 2、项目需求部分2.1货物需求及供货范围一览表详见前附表2.2必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表招标人要求投标人响应序号名称单位型号和规格数量型号和规格数量1234562.3图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。表4卖方提交的须经确认的图纸资料及其接收单位提交提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交时间份数认可图、最终图技术协议签订后2周内，供货商说明书试验报告(设计单位）应提供认可图纸。（附电子文档）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。认可图、最终图供货商收到经确认的图纸2周内说明书试验报告(买方)提出最终图（附电子文档）16 2.4使用条件表5使用条件表序号名称单位招标人要求值投标人保证值1系统标称电压kV1035(投标人填写）2设备最高电压kV1240.5(投标人填写）3系统接地方式中性点不接地(投标人填写）4电源的频率Hz50(投标人填写）5污秽等级m(投标人填写）6安装点系统短路电流kA40(投标人填写）曰最高温度40(投标人填写）7环境温度曰最低温度C-25(投标人填写）日最大温差25(投标人填写）日相对湿度平均值<95(投标人填写）8湿度%月相对湿度平均值<90(投标人填写）220059海拔高度m100000(投标人填写）0W/10太阳辐射强度20.11(投标人填写）cm11最大覆冰厚度mm20(投标人填写）12最大风速m/s35(投标人填写）耐受地震能力（对应水平加速度，安全系数不小13g0.2(投标人填写）于1.67)(投标人填14安装方式支架（项目单位提供）写）户内(投标人填15安装场所（项目单位提供）／外写）注：表5中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。3投标方响应部分投标方需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标方保证值，不能空格，也不能以“响应”两字代替，不允许改动招标方要求值。如有差异，应填写技术差异表。“投标方保证值”应与型式试验报告及其他性能试验报告相符。17 3.1投标方技术偏差表投标方提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标方应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标方技术偏差表中填写“无偏差”。表7投标方技术偏差表序号项目对应条款编号技术招标文件要求偏差备注12343.2销售及运行业绩表表8销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及备注电话123456783.3主要组部件材料表9主要组部件材料表（投标方提供）主要组部件名规格数量单位供应商名原产地备注称称18 3.4推荐的备品备件、专用工具和仪器仪表供货表10推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量1234563.5最终用户的使用情况证明注使用情况证明需有投运前后的测试数据3.6投标方提供的试验检测报告表表11投标方提供的试验检测报告表序号产品型号名称试验报告类别依据标准试验时间试验单位和内容12343.7投标方提供的鉴定证书表表12投标方提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间1234519'
