旋挖钻桩基施工方案

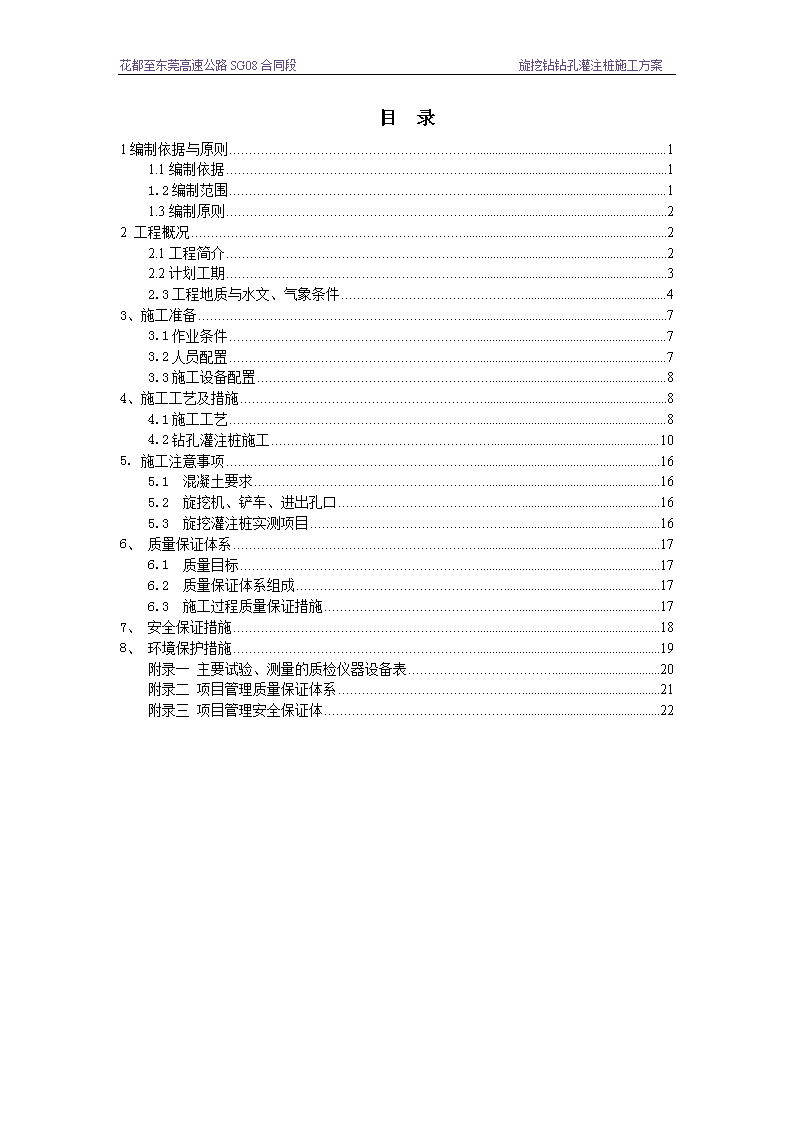

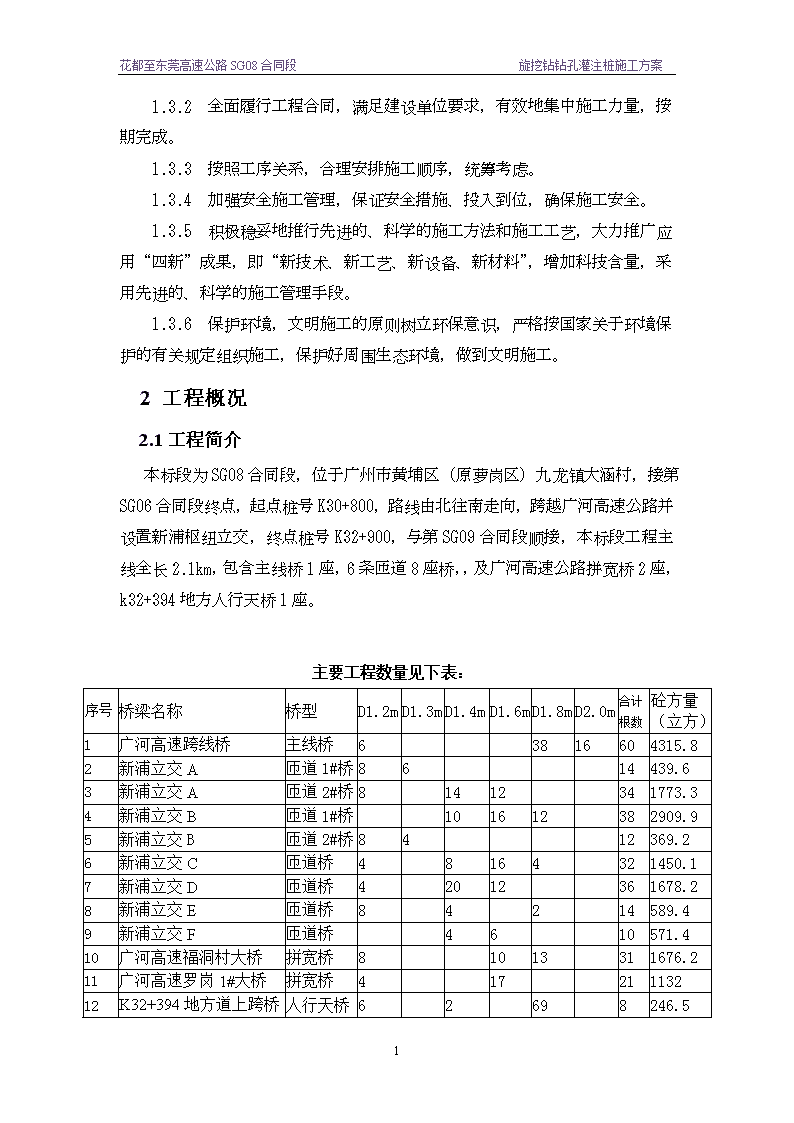

'花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案目录1编制依据与原则11.1编制依据11.2编制范围11.3编制原则22工程概况22.1工程简介22.2计划工期32.3工程地质与水文、气象条件43、施工准备73.1作业条件73.2人员配置73.3施工设备配置84、施工工艺及措施84.1施工工艺84.2钻孔灌注桩施工105.施工注意事项165.1混凝土要求165.2旋挖机、铲车、进出孔口165.3旋挖灌注桩实测项目166、质量保证体系176.1质量目标176.2质量保证体系组成176.3施工过程质量保证措施177、安全保证措施188、环境保护措施19附录一主要试验、测量的质检仪器设备表20附录二项目管理质量保证体系21附录三项目管理安全保证体22 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案旋挖钻钻孔灌注桩施工方案1编制依据与原则1.1编制依据1.1.1广东省花都至东莞高速公路土建工程（第四批）施工招标文件；1.1.2花都至东莞高速公路SG08合同段施工图纸及通用设计图；1.1.3《公路路基施工技术规范》（JTGF10-2006）；1.1.4《公路工程质量检验评定标准》（JTGF80/1-2012）；1.1.5《公路桥涵施工技术规范》（JTG/TF50-2011）；1.1.6《公路工程技术规范》（JTGB01-2014）；1.1.7国家和交通部现行施工技术规范、规程及标准等；1.1.8《中华人民共和国安全生产法》、《建设工程安全管理条例》等工程建设安全生产有关管理规定。1.1.9《公路工程地质勘察规范》（JTGC20-2011）1.1.10近年来高速公路类似工程施工经验、施工方法、科技成果；国内外相关公路的施工工艺及科研成果。1.1.11现场调查的交通、水文、地质、气候、能源建材和地方其他条件，结合我公司现有的技术力量、机械设备、劳力的情况。1.2编制范围我标段起讫里程为K30+800～K32+900，主线线路总长2.1km。其中，包括新浦互通立交主线桥，新浦立交A匝道1#、2#桥、B匝道1#、2#桥、C、D、E、F匝道桥共8座匝道桥，广河高速公路福洞村大桥拼宽桥，广河高速公路罗岗1#桥拼宽桥及K32+394人行天桥的桩基施工。1.3编制原则1.3.1认真贯彻执行国家方针、政策、标准和设计文件，严格执行基本建设程序，实现工程项目的全部功能。19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案1.3.2全面履行工程合同，满足建设单位要求，有效地集中施工力量，按期完成。1.3.3按照工序关系，合理安排施工顺序，统筹考虑。1.3.4加强安全施工管理，保证安全措施、投入到位，确保施工安全。1.3.5积极稳妥地推行先进的、科学的施工方法和施工工艺，大力推广应用“四新”成果，即“新技术、新工艺、新设备、新材料”，增加科技含量，采用先进的、科学的施工管理手段。1.3.6保护环境，文明施工的原则树立环保意识，严格按国家关于环境保护的有关规定组织施工，保护好周围生态环境，做到文明施工。2工程概况2.1工程简介本标段为SG08合同段，位于广州市黄埔区（原萝岗区）九龙镇大涵村，接第SG06合同段终点，起点桩号K30+800，路线由北往南走向，跨越广河高速公路并设置新浦枢纽立交，终点桩号K32+900，与第SG09合同段顺接，本标段工程主线全长2.1km，包含主线桥1座，6条匝道8座桥，，及广河高速公路拼宽桥2座，k32+394地方人行天桥1座。主要工程数量见下表：序号桥梁名称桥型D1.2mD1.3mD1.4mD1.6mD1.8mD2.0m合计根数砼方量（立方）1广河高速跨线桥主线桥63816604315.82新浦立交A匝道1#桥8614439.63新浦立交A匝道2#桥81412341773.34新浦立交B匝道1#桥101612382909.95新浦立交B匝道2#桥8412369.26新浦立交C匝道桥48164321450.17新浦立交D匝道桥42012361678.28新浦立交E匝道桥84214589.49新浦立交F匝道桥4610571.410广河高速福洞村大桥拼宽桥81013311676.211广河高速罗岗1#大桥拼宽桥41721113212K32+394地方道上跨桥人行天桥62698246.519 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案合计数量12座641062891381631017151.62.2计划工期主线桥计划2017年12月15日开工，2018年8月14日完成所有钻孔桩施工，共计240天。A匝道1#桥计划2017年12月20日开工，2018年3月19日完成所有钻孔桩施工，共计90天。A匝道2#桥计划2017年12月20日开工，2018年5月19日完成所有钻孔桩施工，共计150天。B匝道1#桥计划2017年12月30日开工，2018年6月29日完成所有钻孔桩施工，共计180天。B匝道2#桥计划2017年12月30日开工，2018年3月30日完成所有钻孔桩施工，共计90天。C匝道桥计划2017年12月25日开工，2018年5月25日完成所有钻孔桩施工，共计150天。D匝道桥计划2017年12月25日开工，2018年6月5日完成所有钻孔桩施工，共计160天。E匝道桥计划2017年1月1日开工，2018年3月31日完成所有钻孔桩施工，共计90天。F匝道桥计划2017年1月1日开工，2018年3月21日完成所有钻孔桩施工，共计80天。福洞村拼宽桥计划2018年3月1日开工，2018年8月30日完成所有钻孔桩施工，共计180天。罗岗1#桥拼宽桥计划2018年4月1日开工，2018年8月30日完成所有钻孔桩施工，共计150天。K32+394地方道人行天桥计划2018年5月1日开工，2018年6月10日完成所有钻孔桩施工，共计40天。2.3工程地质与水文、气象条件19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案2.3.1项目区地理位置花莞高速公路属于广州市高快速路网中的第七条重要公路。本项目的主要功能是广州市白云、黄埔（萝岗）、增城三个片区中心联系通道，东莞至新白云国际机场快速交通干线道路，货物的快速集疏运通道。花莞高速可以增强新白云机场对东莞客货源的吸引力，同时可以缓和北二环高速的交通压力；能有效组织机场进出交通和支持萝岗区及增城经济开发区的快速发展。路线所经地区有广州空港物流园区、萝岗新区和增城国家级经济开发区等，花莞高速的建设将极大地促进这些区域的经济发展。花莞高速公路位于广东省广州市境内，起点位于广州市白云区机场南出口，与机场高速太成立交相连，途经白云区人和镇、钟落潭镇，黄埔区（萝岗区）九龙镇，增城市中新镇、永宁街、仙村镇、石滩镇，最终接入增莞深高速。本项目推荐线总长65.186km。2.3.2地形地貌本合同段地貌单元为低缓丘陵，主要由丘陵组成，其间穿插河流谷地或洼地，丘陵呈北东走向，植被较发育，标高均小于500m。在该选线地段内分布最广，山体低矮，丘陵地形多呈波状起伏，丘顶圆缓，山坡坡度一般为15˚~25˚，但部分山体坡度较陡，达65˚～70˚；丘间河流谷地或洼地地势较为平坦。沿线主要分布有农田、果园、树林以及村庄。2.3.3地质特征19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案K30+800~K32+900该路段属晚元古代片状古老变质岩基岩区，局部为第四系松散土类工程地质区，地貌为低缓丘陵区，局部间夹河流谷地及山间洼地，地形起伏大，第四系覆盖层厚度不大，主要为薄层坡积和冲积粉质粘土；岩性花岗片麻岩和混合花岗岩等，岩石较为坚硬，节理裂隙较发育。地下水为第四系空隙潜水几基岩裂隙水，地下水及地表水对砼及砼结构中的钢筋具微腐蚀性。地质勘察钻探为耕植土→粉质粘土→全风化混合花岗岩→强风化混合花岗岩→中风化混合花岗岩→微风化混合花岗岩。2.3.4气象水文本地区属南亚热带季风型气候，受海洋季风影响，气候温暖，雨量丰沛，雨季长。夏季湿热，多台风暴雨。冬季干燥，有冷空气侵入，偶有奇寒。区内年平均气温17～20°C，以6～9月最热，最高气温可达38.7°C，1～2月份最冷，平均气温在11°C，在北部山区最低气温可达0°C，可见霜冻。区内降水丰沛，年平均降雨量2169～2755mm，以3～9月降雨量最多，5月份最大达700mm以上。年平均蒸发量1502～1756mm，年雨量大于蒸发量。年平均最低相对湿度40％左右。区内常年主导风为北风，从九月到次年三月多吹北风，频率占16％，四至七月多吹东南风，频率占9％；八月份多吹东风，频率占7％；每年六月至九月受台风影响较多，最大风速达33.7m/s。本地区属南亚热带季风型气候，受海洋季风影响，气候温暖，雨量丰沛，雨季长。夏季温热，多台风暴雨。冬季干燥，有冷空气侵入，偶有奇寒。年平均气温17～20℃，以6～9月最热，最高气温可达38.7℃，1～2月份最冷，平均气温11℃，最低气温可达0℃。霜日1～3，无结冻天气，无降雪。3、施工准备3.1作业条件3.3.1开挖前场地首先完成三通一平。地上、地下的管线、旧建筑物、设备基础等障碍物均应排除处理完毕。各项临时措施，如照明、动力、通风、设施应准备就绪；3.3.2熟悉施工图纸及场地的地下土质，水文地质资料；3.3.3按基础平面图设置桩位轴线、定位点及栓桩控制；桩孔四周撒灰线；埋设护筒，测定高程；放线工序完成后，报监理工程师审核；3.3.4按设计要求分段制作钢筋笼；19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案3.3.5钻孔操作的安全至关重要，开钻前应对施工人员进行全面的安全技术交底；操作前对机具进行安全可靠的检查和试验，确保施工安全。3.3.6开工前，提前做好钢筋、水泥、砂、碎石等原材料试验工作与砼配合比工作。3.2人员配置序号姓名职务到位情况备注1宋来福总工到位2李英记生产经理到位3乔中伟副总工到位4吴斌试验工程师到位5许志锋桥梁工程师到位6张宏轩安全部长到位7唐建国测量工程师到位8肖恒斌搅拌站站长到位3.3施工设备配置序号设备名称设备型号数量1旋挖钻机ZR280C3台2混凝土运输车－5辆3混凝土拌和机HZS1201台4混凝土拌合机HZS901台5吊车25T.20T4台6电焊机－6台7钢筋弯曲机－2台7调直机－1台9拖车－1台10装载机ZL503台11钢筋笼滚焊机－1台19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案12发电机250KW2台4、施工工艺及措施4.1施工工艺平整场地→测量放样定桩位的高程→报验→旋挖钻孔平台搭设→护筒制作与埋设→泥浆制备→旋挖钻进→逐层往下旋挖→成孔→清孔→检孔器检孔→吊放钢筋笼→下混凝土导管→二次清孔→灌注水下混凝土→凿除桩头→桩基检测、验收.旋挖灌注桩施工工艺框图场地平整护筒标记标高与轴线孔桩定位、放线报检搭设旋挖钻孔平台19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案复测中线、高程埋设护筒泥浆制备吊线检查轴线位置、垂直度旋挖钻进逐层往下旋挖成孔清孔钢筋笼制作、运输钢筋自检检查钢筋笼报检验收钢筋笼安放下混凝土导管二次清孔试块制作砼的拌制、运输灌注水下混凝土凿除桩头桩基检测试验桩基验收4.2钻孔灌注桩施工4.2.1平整场地、施工放样旋挖灌注桩桩位区域要求场地平整，清除杂物，换除软土，夯打密实。钻机底座置于坚实的填土上，以免产生不均匀沉降。场地的大小要能满足旋挖钻机的放置、及混凝土运输设备等组织协调工作的要求。交接线路中桩，复核GPS点，进行线路贯通测量，内容包括导线、中线及高程的复测，水准点的复查与增设，横断面的测量与绘制。按设计要求对灌注桩桩位进行放线测量，保证桩位偏差，桩位允许偏差：群桩100mm，排架桩：50mm。桩位测设完毕，在灌注桩桩位四角并用“十字线”法用护桩加以保护，“十字线”19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案中心对准桩位中心，施工过程中，经常检查校核桩位位置是否发生偏移，防止桩心移位。4.2.2钻孔平台搭设在钻孔前，对孔位处做填土1.5m高的钻孔平台处理，使孔内水头高度保持在高于地下水位1.5m以上，以防坍孔、缩径等质量隐患。4.2.3护筒埋设陆地上护筒采用6mm钢板卷制，直径大于设计桩径30cm，护筒长为2~6米，埋置后护筒底标高应在原地面以下不少于2.0m，且护筒周围应用粘土分层夯实，以防渗漏或防止孔内水头太高，使护筒底形成反穿孔。护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50mm，倾斜度偏差不大于1%，保证钻机沿着桩位垂直方向顺利工作，存储泥浆使其高出地下水位和保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而坍孔。施工中护筒的埋设利用旋挖钻筒式钻头，待护筒位置确定后用钻杆将其垂直按人土层，利用四个控制桩点复测，护筒与桩基中心线是否一致，并用油漆在护筒边做好记号。护筒高出施工平台原地面30cm，护筒定位时，使护筒中心和桩位中心重合。4.2.4钻机就位旋挖钻机底盘为伸缩式自动整平装置，利用操作室中的电子仪表读数，使钻头对准桩位中心线时锁定各项数据即可，不需再调整，误差控制在2cm以内。4.2.5泥浆制备泥浆采用直接在护筒内投放化学泥浆剂，泥浆的比重1.06-1.10、粘度18-28Pa.s、含砂率≤4%，泥浆通过长度约15米的泥浆沟流入泥浆池，使泥浆流入泥浆池时有足够的沉淀时间，泥浆沟中的沉渣随时清除，泥浆在泥浆池沉淀后循环使用。4.2.6旋挖钻进针对不同地质选用不同钻头、钻进压力、钻进速度，开钻前应在护筒内存进适量泥浆，将钻头提离孔底约20cm，待泥浆循环畅通后再开始钻进。开钻时宜低档慢速钻进，并注意放斗要稳，提斗要慢，钻至护筒下1m后再以正常速度钻进；进后每次回尺控制在60cm左右，特别是在孔口5~8m段时注意通过控制室来监控垂直度，如有偏差及时调整，必须保证每挖一桶向孔内注浆，保持孔内泥浆高度，已增加压力保证孔壁质量。钻进过程中，应经常检查土层变化，对不同的土层采用不同的钻速、钻压、泥浆比重和泥浆量。19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案4.2.7成孔桩孔挖钻至设计标高后，请监理工程师对成孔的孔径、孔深及倾斜度进行检查，孔深及孔径不小于设计要求，垂直度不大于1%，桩位偏差不大于规范允许偏差值，如检孔器不能放到孔底，则应提升钻杆进行扫孔，直到检孔器能放到孔底为止。验孔器采用，外径为旋挖钻孔桩钢筋笼直径加100mm（不得大于钻头直径），长度为4—6倍外径的钢筋验孔器吊入孔内检测。钻孔过程中作好详细记录，注意地质分层部位的取样鉴别工作，并与原设计钻探资料作比较，如差别明显，应及时报告监理工程师桩承载力的重新验算，以确定最终终孔深度。4.2.8一次清孔钻进至设计深度后，将钻斗留在原地旋转数圈，将孔底废渣尽量装入斗内，起钻后对空低进行清理，一般用沉渣处理钻斗来排除沉渣，若沉淀时间太长采用水泵进行循环。4.2.9吊放钢筋笼钢筋骨架的制作根据桩基不同的深度，分节在预制场制作钢筋笼。严格控制钢筋接头质量，预制场预制钢筋笼时主筋采用套筒连接。钢筋笼的安设吊放采用汽车起重机双吊点分段进行吊装。吊装过程中钢筋笼不撞孔壁，防止坍孔，并防止将泥土杂物带入孔内。保护层垫块采用厚7.5cm半径满足设计保护层厚度要求的砂浆预制块制成，其间距竖向2m、横向圆周不少于4处，垫块在吊放钢筋笼前固定在钢筋笼的箍筋上。成品的钢筋笼由运输平板车，分节平稳地将钢筋笼运往施工现场。钢筋笼在运输中造成脱焊、脱绑、焊接时出现的弯折则进行返工处理。在钢筋笼顶端设置吊环。钢筋笼入孔焊接对接时，先将下段挂在孔口，再吊上第二段进行搭接或帮条焊接，逐段焊接逐段下放。钢筋笼吊入后应校正轴线位置垂直度，勿使扭转变形，当钢筋笼吊装入孔达到设计标高后，将钢筋笼调正在孔口中心。钢筋笼上部增加配重，防止钢筋笼上浮。钢筋笼定位后，在2.5小时内浇筑完混凝土，防止坍孔。19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案三点起吊钢筋笼4.2.10导管插入导管用直径300毫米的钢管，壁厚4毫米，每节长2.0-2.5米备用1-2节长0.5-1.5米短管，由管端粗丝扣、法兰螺栓连接，接头处用橡胶圈密封防水，灌注砼前要进行水压试验，水密承压和接头抗拉试验，检查接头处密封情况。混凝土浇筑架由型钢做成，用于支撑悬吊导管，吊挂钢筋笼，上部放置混凝土漏斗，混凝土由进料斗经储料斗倒入漏斗，并随即卸入导管直接浇筑。导管安拆由吊车吊装完成。4.2.11二次清孔在第一次清孔达到要求后，由于要安放钢筋笼及导管，至浇筑混凝土的时间间隙较长，孔底又会产生沉碴，所以待安放钢筋笼及导管就绪后，再利用导管进行第二次清孔，复测沉碴厚度达到设计要求，此时清孔就算完成，立即灌注水下混凝土。4.2.12灌注水下砼桩基成孔后须测量孔径、孔位、孔深，确认满足设计要求后，灌注混凝土。砼采用拌和站拌和，砼由砼输送车通过现场施工便道运至现场，修筑便道使混凝土运输车直接将混凝土送至孔位下料斗内。浇筑时先灌入首批混凝土，其数量经过计算，能把泥浆从导管中排出，并能把导管下口埋入砼，其深度宜控制在2－6m，储料斗有足够的容量，即砼初存量，应保证首批砼灌注后，使导管埋入砼的深度不小于1.0m,其最小的初存量可按下式计算：V≥πD2/4（H1+H2）+πD2·h1/4式中   V-灌注首批砼的所需数量（m3）；19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案 D-桩孔直径(m)；H1-桩孔底主导管底端间距，一般为0.4m；H2-导管初次埋置深度；d-导管内径（m）；h1-桩孔内砼达到埋置深度H2时，导管内砼柱平衡导管外（或泥浆）压力所需高度（m）；即：h1=Hw·γw/γcHw-井孔内水或泥浆的深度（m）γw-井孔内水或泥浆的密度（㎏/m3）γc-砼拌合物的密度（取24KN/m3）开导管用混凝土隔水栓，隔水栓预先用8号铁丝悬吊在混凝土漏斗下口，当混凝土装满漏斗后，剪断铁丝，混凝土即下入到孔底，排开泥浆。随着浇筑的连续进行，随浇随拨管，中间周转停息时间不超过15min，在整个浇筑过程中，出料口伸入先灌注的砼内至少2m，且不得大于6m，利用导管内混凝土的超压力使混凝土的浇筑面逐渐上升，上升速度不低于2m/h，注意检查钢筋笼上浮情况，检查钢筋笼顶部配重发挥作用。当砼面接近钢筋骨架底部时，为防止钢筋骨架上浮，采取以下措施：a、使导管保持稍大的埋深，放慢灌注速度，以减小砼的冲击力。b、当孔内砼面进入钢筋骨架1m-2m后，适当提升导管，减小导管埋置深度，增大钢筋骨架下部的埋置深度。c、灌注高度比设计桩顶标高高0.5-1.0m。护筒待砼抗压强度达到5mpa时拆除。灌注过程中，派专人测量导管埋深要认真填写灌注记录。4.2.13破桩头为确保桩顶质量，实际灌注桩顶标高比设计高出0.8-1.0m，钻孔桩完工一周后，根据试件抗压强度达到设计标准时，开挖基坑，凿桩头钻孔灌注桩混凝土。注意桩头凿除时采用侧面切割配合人工、机械凿除方法，接近桩顶部位时保证桩头中心平整或上凸形式，避免桩头中心下凹。4.2.14检测在桩基混凝土达到28天强度后，进行桩基完整性、单桩承载力检测，检验是否符合规范要求。桩基进行100%的无破损检测和超声波检测，桩基不得出现夹层，更不得出现断桩。5.施工注意事项5.1混凝土要求19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案粗骨料优先选用碎石，最大粒径不大于31毫米且不大于导管内径的及1/6－1/8钢筋最小净距的1/4。细集料宜采用级配良好的中砂。混凝土含砂率采用0.4-0.5,水灰比在0.5-0.6，水泥用量不小于350kg/m3,当掺有适宜数量的减水缓凝剂，可不少于300kg;含砂率为40%-50%，坍落度为180-220mm，扩散度为34-38cm。混凝土灌注时间不得长于首批混凝土初凝时间。若估计灌注时间长于首批混凝土初凝时间，则应掺入缓凝剂。5.2旋挖机、铲车、进出孔口严禁孔口附近站人，防止机械设备撞击发生伤人事故。5.3旋挖灌注桩实测项目项次检查项目规定值或允许偏差检测方法和频率权值1混凝土强度（Mpa）在合格标准内按标准附D检查32桩位（mm）群桩100全站仪或经纬仪：每桩检查2排架桩允许50，极值1003钻孔倾斜度1％桩长，且不大于500用测壁仪或钻杆垂线法每桩检查1孔深（m）不小于设计值测绳量：每桩测量3孔径（mm）不小于设计值探孔器：每桩测量34沉淀厚（mm）摩擦桩符合设计要求沉淀盒或标准测锤：每桩检查2支撑桩不大于设计规定5钢筋骨架底面高程±50水准仪16、质量保证体系6.1质量目标桩基施工质量合格率保证100%.6.2质量保证体系组成在项目经理领导下，项目部组成项目质量领导小组，对工程质量进行全面负责。对各施工队质量实行领导、监督管理，各个施工队设立质检员、技术员，对本作业区的工程质量进行直接监督指导。项目部制定施工质量管理制度、奖惩制度，将工程质量目标进行分解，层层责任到人，做到工程质量落实到位。明确工程质量责任制。6.3施工过程质量保证措施6.3.1严格按规范程序进行原材料及配合比报验制度，配合驻地及总监办做如材料及配合比的平行试验，做到原材料不报验或报验不合格不能进场使用。6.3.2每道工序完成后，由班组进行自检，项目部进行专检，下道施工班组进行交接检的“三检制度”，检查合格后填表报监理工程师验收，合格后进行下道工序施工，施工中做到：工序不报检或报检不合格不进行下道工序施工，严格把好每道工序的施工质量。6.3.319 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案定期检查与标定测量工具（包括全站仪、水平仪、标杆、双面尺等），保证测量放样的准确性和精度，工程测量应由专业的有经验的测量人员操作，测量放样完成后，报监理验收，测量放样后长时间未动工，应进行复测工作，重新报监理验收。6.3.4开工前组织施工队认真学习图纸及技术规范，作为施工前的技术交底工作。6.3.5桩基钻孔至成孔过程中应遵循每道工序报检制度，项目部技术质检科进行不定期抽检，检查桩径及垂直度是否符合要求，泥浆比重、合格率及粘度，是否符合设计要求。做好施工原始记录，并按要求做好混凝土试块。6.3.6钢筋笼应在专用平台加工，主筋与加强筋点焊牢固，与支撑加固措施要可靠，运输要平衡顺直，吊入孔内要竖直，使其顺利地放入桩孔中，保持骨架完好。成品钢筋一定要加以覆盖，防止生锈。6.3.7钢筋对焊应有专业焊工操作，焊工应经过上岗培训，持证上岗，应保证焊接符合规范要求。焊接头应按规范要求每不大于300个接头做一组试件进行检验。确定钢筋焊接质量。6.3.8砼浇筑时应严格按试验室配合比下料拌制。浇筑之前应将孔底清孔，清孔后沉淀厚度不能大于施工规范的要求。在检查混凝土坍落度符合要求方能浇筑。并按要求每孔留4组试件，以做桩基砼强度评定用。6、安全保证措施7.1对进场的工人进行三级教育、技术规程及安全交底；7.2桩基护筒必须露出地面不小于30cm，四周应采用防护措施，设置警示标志和专职安全员；7.3桩孔施工场设置显著的标志并在四周设置围护，无关人员尤其是小孩不得进入施工现场，用电设备做到“一机一闸”并做好用电保护。7.4桩孔口安装水平推移的活动安全盖板网，钻孔中需要换斗时，应掩好安全盖板，防止杂物和人掉下，钻机运转时，再打开安全盖板。无关人员不得靠近桩孔口边。7.5对特殊工种，如起重机司机，电焊机，机动车司机，电工等，需培训考试合格后，持证上岗操作。7.6安全生产教育须持之以恒，工地上有安全生产宣传牌、安全标志。7.7班组长在每天点名分工后，必须对所派工作进行安全技术交底，重要工作由质安组组长亲自交底，并做好记录。7、安全风险管理施工风险源辨识表序号作业活动危害因素可能发生的危害事件控制措施风险等级1桩基施工施工的孔口无防护盖机械伤害对孔口及时安装防护盖低酒后驾驶施工机械车辆伤害严禁酒后驾驶中钻机安装不平倾倒机械伤害严格按照操作规程进行钻机的安装低钻机位移倾倒机械伤害保证钻机基础的稳定低未配带安全帽物体打击带好安全帽中2钢筋未配带个人防护用品触电防护用品齐全低19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案工程无证违章操作机械伤害、触电持证上岗中钢筋绑扎使用操作架不牢固，不铺架板，不系好安全带高处坠落梯凳要牢固，有防滑措施，系好安全带，戴好安全帽低6、环境保护措施9.1施工过程，禁止侵占非施工用地。设营、材料堆放、便道、机械车辆存放等场地位置合理。保护公路用地范围之外的现有绿色植被；9.2防止混凝土散落，设立混凝土集中拌合站，采用混凝土搅拌运输车，避免混凝土的随意散落；9.3水土保持和废弃物处理9.3.1泥浆就地排放，循环利用，条件允许可以拉走；9.3.2钻渣根据场地许可，原地堆放，钻孔桩施工完毕，对钻渣进行晾晒，晾晒后可填路基使用；9.3.3科学布局，少占非施工用地，少破坏植被，减少水土流失。对施工产生的泥浆和杂物不倒入河流、沟渠、池塘，防止污染池塘、河流阻塞。10、文明施工措施1、以人为本，科学施工，有效实施劳动保护监督检查，促进安全生产工作，保证职工的健康与安全。2、尊重当地居民的生活习惯和民族风俗，严禁滋事扰民，搞好施工队伍与政府、居民的关系。3、施工场地、料场和生活驻地要统一规划，统筹部署，规范整洁，施工使用的机具、设备要集中停放。4、教育全体员工遵守地方政府的各种法规，加强职工队伍的素质教育，经常进行普法宣传，杜绝职工打架斗殴、赌博、酗酒闹事等现象。5、加强施工现场用水、用电管理，做到无常流水、常明灯。6、加强机械设备的保养和正常操作，尽量使机械噪声维持其最低级水平。7、采取合理措施，避免因施工方法不当而引起尘、毒污染，并防止噪声和其它原因造成对作业人员的伤害。8、施工人员上岗要着装整齐，配戴与所从事施工范围相一致的施工证。19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案9、施工完毕后，及时进行施工场地清理，原材料及施工机具堆码、摆放整齐，机械车辆停放有序，保证施工场地整洁、美观。11、事故应急预案11.1、建立事故应急组织机构建立以项目经理为组长，项目副经理为副组长的事故应急组织机构。职责分工如下：组长：准确掌握事故动态，正确指挥抢险队伍，控制事故蔓延发展。副组长：快速反映，及时了解事故情况向组长汇报，并协助指挥抢险。安全保卫组：主要职责是负责事故现场的警戒，阻止非抢险救援人员进入现场，负责现场车辆疏通，维持治安秩序，负责保护抢险人员的人身安全：通讯联络组：快速将事故情况向总指挥报告，及时联络救援人员、车辆和物资。医疔救护组：负责现场伤员的救护等工作。后勤保障部：负责调集抢险器材、设备；负责解决全体参加抢险救援工作人员的食宿问题。善后处理组：负责做好对遇难者家属的安抚工作，协调落实遇难者家属抚恤金和受伤人员住院费问题；做好其他善后事宜。现场疏导组及时、稳妥地疏散现场人员，正确衡以最快的速度安全的这送伤员和救援物资、塞时投入救援抢险。应急行动组织职责：加强日常演练，发生紧急情况快速到位，对伤员正确施救。11.2、建立完善的事故报告制度1、出现事故立即上报;2、组长立即组织抢险队伍，进入应急状态。3、联络组及时联络救援队伍、车辆和物资。4、救援、运输队及时、稳妥地疏散现场人员，正确快速的引导救援、救护车辆。救护队对伤亡正确施救。5、保护事故现场。6、死亡事故发生后必须及时报告公司安全管理部和领导。19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案12、附录附录一主要试验、测量的质检仪器设备表仪器设备名称规格型号单位数量坍落度测定仪标准套1泥浆比重计VO:6-54型套1测含砂率仪器VA-1套1泥浆稠度仪VB-2型套1数字式压力试验机TYA—2000台1混凝土振动台100×100台1混凝土抗压试模150×150×150个108测绳百米测绳条4GPS中海达iRK2台1全站仪尼康台1自动安平水准仪苏州一光台2塔尺5米支219 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案附录二项目管理质量保证体系质量领导小组：总工桥梁工程师质检工程师质检员施工队负责人钢筋组电气组机械组混凝土组钻空组19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案附录三项目管理安全保证体安全领导小组：安全总监桥梁工程师专职安全员施工队安全员施工队负责人钢筋组电气组机械组混凝土组钻空组19 花都至东莞高速公路SG08合同段旋挖钻钻孔灌注桩施工方案19'
