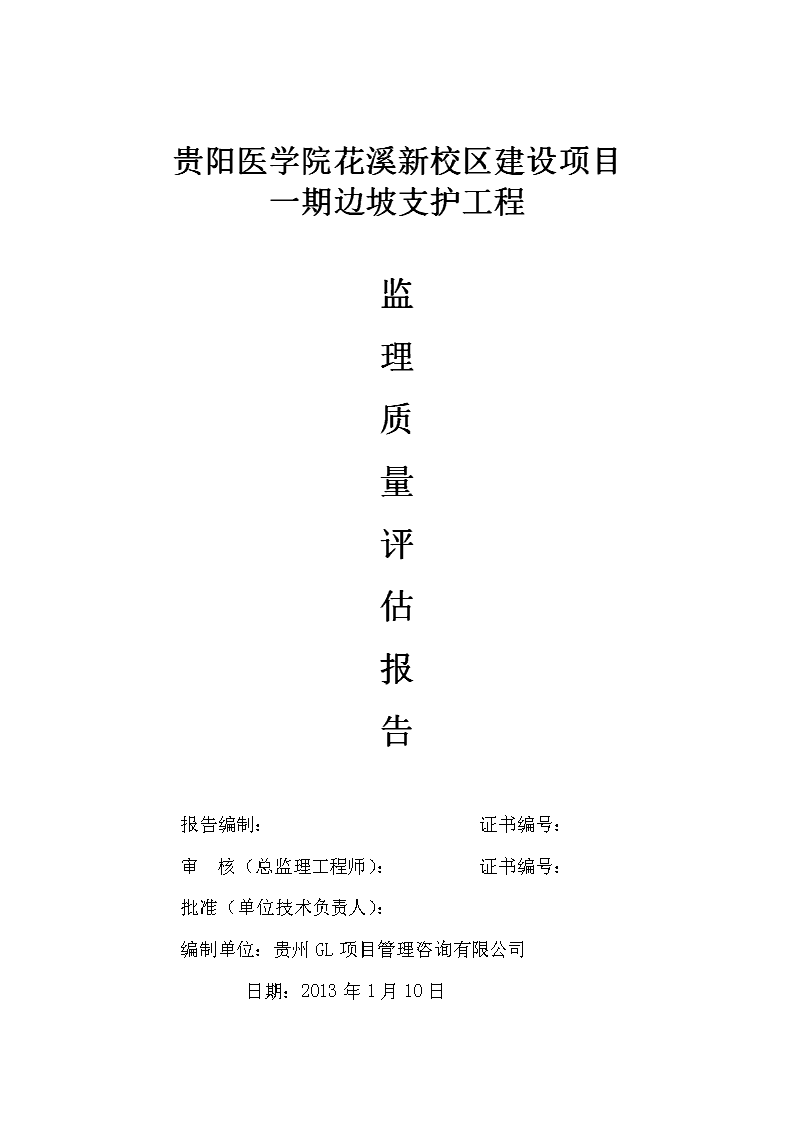

'贵阳医学院花溪新校区建设项目一期边坡支护工程监理质量评估报告报告编制：证书编号：审核（总监理工程师）：证书编号：批准（单位技术负责人）：编制单位：贵州GL项目管理咨询有限公司日期：2013年1月10日 一、工程概况工程名称：贵阳医学院花溪新校区建设项目一期边坡支护工程建设单位：贵阳YX院勘察单位：贵州中建建筑科研设计院有限公司设计单位：贵州中建建筑科研设计院有限公司管理公司：广州HD工程顾问有限公司审计单位：北京金马威工程咨询有限公司监理单位：贵州GL项目管理咨询有限公司施工单位：贵州中建建筑科研设计院特种工程公司一期边坡支护工程分为三个分部工程：二号路K1+432.87—K1+590路段，该路段路基开挖后将对山体进行削坡形成深路堑边坡，使道路右侧形成长157.13m，高3.56~13.7m的岩土混合边坡，岩石部分为切向坡，边坡范围岩土构成为红粘土及中风化石灰岩，上覆红粘土为3.5~6m；五号路K0+210.63—K0+340路段，该路段路基开挖后将对山体进行削坡形成深路堑边坡，使道路右侧形成长129.37m，高4.38~13.01m的岩质边坡，为切向坡，边坡范围岩土构成为中风化石灰岩；篮球场边坡支护工程位于贵阳医学院花溪新校区南端，拟建篮球场分五个平台，各平台标高为1153.50、1155.00、1156.50、1158.00、1158.00，按照篮球场区各平台标高开挖后将在篮球场西南侧形成长236m，高2.42m~15.22m的边坡。边坡安全等级为一级。 1、二号路K1+432.87—K1+590路段右侧边坡支护：（1）边坡大面已基本开挖形成，现状边坡坡率为1:0.75—1:1.1，局部位置未开挖到位，未开挖到位段按1:0.75放坡开挖，放坡开挖完成后清除坡面危岩、松石及浮渣，采用锚杆挂钢筋网喷射混凝土进行支护。（2）4.5m长锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（3）10.0m长预应力锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，自由段长度为5.0m，施加预应力值为40KN，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（4）坡面挂单层双向钢筋网，喷射C20砼，喷射厚度为100mm，要求喷射混凝土翻越坡顶不小于2.0m。（5）坡顶设置截水沟，以截排地表水。坡脚设置排水沟，根据道路排水系统统一设置。（6）喷射砼面层上设泄水管，孔径为Φ100，间距为2000mm，呈梅花型布置。（7）喷射砼面层上每20m设一道伸缩缝，缝宽30mm，伸缩缝位置处钢筋必须断开。（8）坡脚设置护坡墙，采用M7.5砂浆砌筑片石。主要完成工程量：挂钢筋网喷砼面积约3620.33㎡；普通锚杆成孔403孔，制安锚杆钢筋1Φ 20，共计1813.5m；预应力锚杆成孔319孔，制安锚杆钢筋1Φ25，共计3349.5m；截水沟基础开挖及砌筑约164.5m；护坡墙基础开挖及砌筑约157.13m。2、五号路K0+210.63—K0+340路段右侧边坡支护：（1）边坡大面已基本开挖形成，现状边坡坡率为1:0.75—1:1.1，局部位置未开挖到位，未开挖到位段按1:0.75放坡开挖，放坡开挖完成后清除坡面危岩、松石及浮渣，采用锚杆挂钢筋网喷射混凝土进行支护。（2）4.5m长锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（3）10.0m长预应力锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，自由段长度为5.0m，施加预应力值为40KN，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（4）坡面挂单层双向钢筋网，喷射C20砼，喷射厚度为100mm，要求喷射混凝土翻越坡顶不小于2.0m。（5）喷射砼面层上设泄水管，孔径为Φ100，间距为2000mm，呈梅花型布置。（6）喷射砼面层上每20m设一道伸缩缝，缝宽30mm，伸缩缝位置处钢筋必须断开。（7）坡脚设置护坡墙，采用M7.5砂浆砌筑片石。主要完成工程量：挂钢筋网喷砼面积约2922.38㎡；普通锚杆成孔178孔，制安锚杆钢筋1Φ20，共计801m；预应力锚杆成孔143孔，制安锚杆钢筋1Φ 25，共计1501.5m；截水沟基础开挖及砌筑约104.5m；护坡墙基础开挖及砌筑约129.37m。3、篮球场边坡支护工程：（1）边坡大面已基本开挖形成，现状边坡坡率为1:0.75—1:1.2，局部位置未开挖到位，未开挖到位段按1:0.75放坡开挖，放坡开挖完成后清除坡面危岩、松石及浮渣，采用锚杆挂钢筋网喷射混凝土进行支护。（2）4.5m长锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（3）对于压实填土部分边坡，如4.5m锚杆不宜实施，则改为4.5m花管灌浆处理，花管灌浆采用Φ48普通钢管，钢管周边设置出浆孔，出浆孔螺旋布置，间距100—200mm，孔径一般为10mm，花管出浆孔处设置倒刺。（4）10.0m长预应力锚杆采用Φ80钻孔，灌注M30水泥砂浆，内插1Φ20HR335级钢筋，自由段长度为5.0m，施加预应力值为40KN，锚杆竖向间距为4.0m，锚杆水平间距为4.0m。（5）坡面挂单层双向钢筋网，喷射C20砼，喷射厚度为100mm，要求喷射混凝土翻越坡顶不小于2.0m。（6）喷射砼面层上设泄水管，孔径为Φ100，间距为2000mm，呈梅花型布置。（7）喷射砼面层上每20m设一道伸缩缝，缝宽30mm，伸缩缝位置处钢筋必须断开。（8）该段坡面开挖后现一溶洞，设计采用M7.5浆砌片石填充处 理。主要完成工程量：挂钢筋网喷砼面积约5076.33㎡；普通锚杆成孔451孔，制安锚杆钢筋1Φ20，共计2029.5m；预应力锚杆成孔145孔，制安锚杆钢筋1Φ25，共计1522.5m；注浆花管锚杆成孔271孔，制安锚杆钢管1Φ48，共计1219.5m。二、评估依据1.工程建设监理合同2.工程施工合同3.工程设计施工图4.其他国家及地方现行有关质量验收规范、标准：《建筑边坡工程技术规范》（GB50330—2002）《贵州建筑岩土工程技术规范》（DB22/46——2004）《混凝土结构工程施工质量验收规范》（GB50204-2002）《锚杆喷射混凝土支护技术规范》（GB50086—2001）三、监理工作情况（一）事前监理：1、项目监理组根据监理合同的要求及现场工程实际情况，配备总监、总监代表、专业监理工程师、监理员及安全监理员。在现场根据ISO9002贯标要求，建立以总监为中心的质量保证体系，制定岗位责任制，使工程受控有序地进行。2、 根据强制性条文、设计和规范规程要求，在整个施工过程中，监理进行了全面的现场旁站、巡视和监督工作。监理对施工方的施工组织设计进行了审查，并提出自己的意见和想法，力争使施工组织设计符合工地实际情况。2、根据现场情况和施工组织设计，编制出相应的监理细则。（二）事中监理：1、对施工方上报的人员、机械、原材料、半成品、成品进行认真的检查审核。2、对进场的原材料，监理根据不小于30%的要求进行见证取检验，同时检查材的合格证、质量保证资料等各种资料。对于施工方送检的原材料试件，监理根据见证取样制度，以保证进场原材料的合格。3、在施工进程中，监理严格按设计、规范要求进行巡视、旁站检查，对各项隐蔽检查、各道工序，严格按照工程报验制度，做到上道工序没有验收不能进行下道工序。对现场发现的问题及时指出，并发出监理工作联系单。4、在施工进程中，监理所发出的监理工程师通知单，监理工作联系单，均按要求进行了整改。对于施工方制作的试件、试块，监理按照见证取样制度进行操作，保证取样的代表性、真实性。（三）事后监理：在我现场监理人员监督下，对施工完成的分部分项工程进行实测复核，督促施工单位作好隐蔽图及竣工图，从而保证工程质量保证资料及自检资料的准确性及真实性。预应力锚杆M30砂浆灌注完成及坡面砼喷射完成后，资料首先报现场监理审核，再上报项目总监审核合格后，才进行 预应力锚杆抗拔试验，合格后，方可进行最后的预应力锚杆张拉及封锚杆。四、工程施工过程中工程质量控制资料1.工程质量评估报告，评估时间2013年1月10日2.水泥试验报告2组，见证2组，见证率100%，合格率100%3.砼配合比试验报告1组，其中，C20砼配合比1组；4.砂浆配合比试验报告3组，其中，M5.0砂浆配合比1组；M7.5砂浆配合比1组；M10砂浆配合比1组5.砂原材料检测报告2份,见证2组,见证率100%,合格率100%6.碎石原材料检测报告2组,见证2组,见证率100%,合格率100%7.钢材试验报告2组，见证2组，见证率100%，合格率100%8.焊接试验报告4组，见证4组，见证率100%，合格率100%9.砖砌体：混凝土轻质砖试验报告2组，见证2组，见证率100%，合格率100%10.混凝土试块试验报告：标准养护混凝土试块组数4组（标准养护），见证4组，见证率100%，合格率100%混凝土同条件试验组数4组（标准养护），见证4组，见证率100%，合格率100%五、各工序工程质量情况根据《建筑边坡工程技术规范》的规定，本单位工程分为锚杆成孔、锚杆制安、锚孔注浆、钢筋挂网、喷射砼、截水沟砌筑、护坡墙砌筑、预应力锚杆张拉八个分项工程，共63个检验批，全部验收合格。 1、锚杆成孔分项工程：在钻孔前，检查施工单位机械设备是否符合要求，检查施工人员是否持证上岗，要求清除坡面松动土石及浮渣，方可进行机械钻孔，钻孔深度应满足设计要求，该分项工程共6个检验批次，均符合设计及规范要求，评定合格。2、锚杆制安分项工程：检查钢筋锚杆使用钢筋品种、规格、锚杆长度，均满足设计及规范要求，共7个检验批次，均符合设计及规范要求，评定合格。3、锚孔注浆分项工程：检查M30砂浆标号及强度，检查喷浆是否由下至上喷、孔口有浆液流出，共10个检验批次，均符合设计及规范要求，评定合格。4、钢筋挂网分项工程：检查所有钢筋品种、数量、规格、焊接长度、间距，符合设计、规范要求，共6个检验批次，均符合设计及规范要求，评定合格。5、喷射砼分项工程：检查砼所使用的原材料各种性能、砼强度、塌落度、喷射厚度，符合设计、规范要求，共6个检验批次，均符合设计及规范要求，评定合格。6、截水沟砌筑分项工程：检查截水沟基础，砂石、水泥、砂浆各种物理化学性能，截水沟几何尺寸，符合设计、规范要求，共4个检验批次，均符合设计及规范要求，评定合格。7、护坡墙及挡土墙砌筑分项工程：检查基础开挖、砂石、水泥、砂浆各种物理化学性能，护坡墙几何尺寸，符合设计、规范要求，共16个检验批次，均符合设计及规范要求，评定合格。 8、预应力锚杆张拉分项工程：检查坡面砼及锚杆孔砂浆28d强度、抗拔试验，张拉设备型号、厂家、标定书均符合设计及规范要求，在张拉过程中，监理人员始终坚持全过程旁站，共8个检验批次，均符合设计及规范要求，评定合格。六、工程质量总体评价本单位工程按照工程建设强制性条文、有关施工规范、规程和设计文件进行施工和监理，按有关标准进行验收。材料检测、各工序质量评定、隐蔽工程验收均符合质量标准及规范文件要求。贵阳医学院花溪新校区建设项目一期边坡支护工程（二号路边坡支护）质量达到建筑边坡工程与质量验收规范的要求，该工程施工质量综合评定为合格。贵州国龙项目管理咨询有限公司贵阳医学院花溪新校区建设项目监理部2013年1月10日'
