变电所基础工程质量评估报告

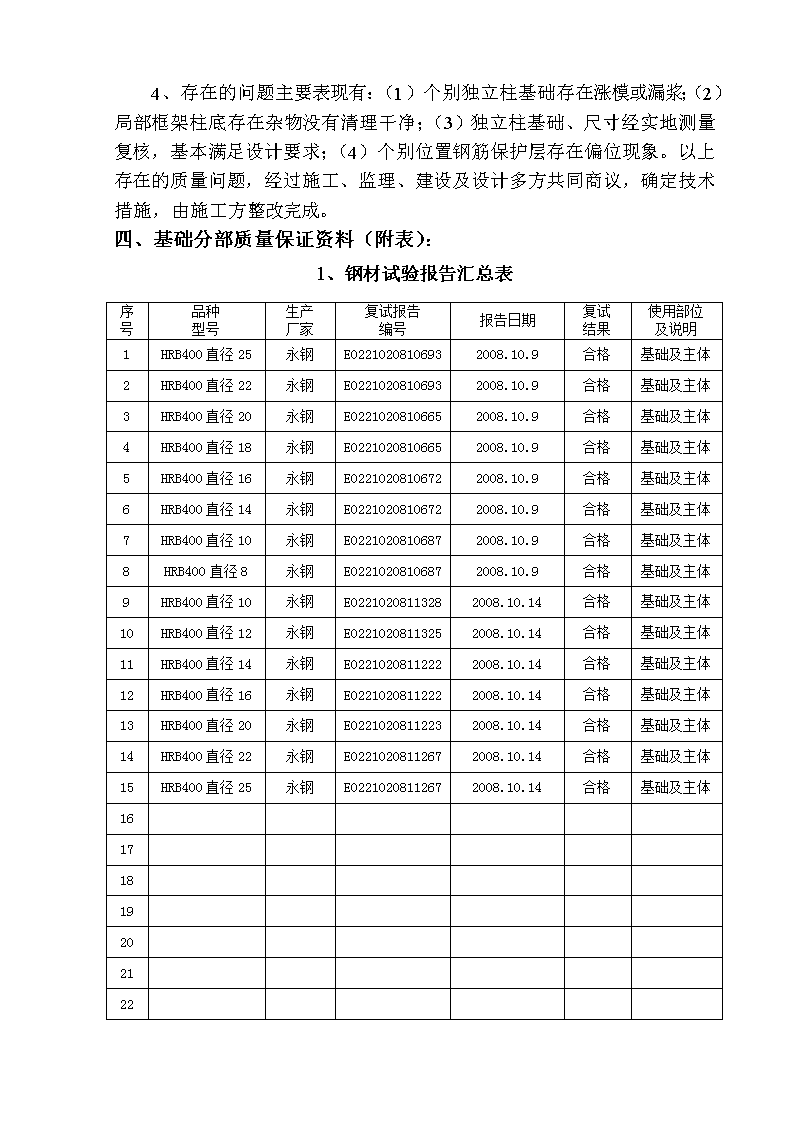

'B9国家电器产品质量监督检验中心工程基础分部工程预验收评估报告（变电所）　　　建设单位：苏州克鼎电器技术研究有限公司　　　设计单位：苏州市建筑设计研究院有限责任公司施工单位：安庆三江建设工程总公司监理单位：苏州东大建设监理有限公司总监理工程师：预验收日期：　2008年10月31日江苏省建设厅监制 一、工程概况：变电所工程建设规模为一层框架结构，层高5.5米，建筑面积为206平方米。建筑结构安全等级为二级，耐火等级为二级，±0.000相对于85国家高程3.500米，抗震设防烈度为6度，框架抗震等级为四级。混凝土等级：基础C30、基础垫层C15素混凝土。钢筋采用HPB235，HRB335，HRB400，受力筋的混凝土保护层厚度：梁柱25，基础35。结构设计特点：采用柱下独立基础，±0.000以下基础采用MU15普通砖墙240厚、M7.5水泥砂浆砌筑；基础垫层C15、独立柱基、框架柱为C30商品砼。基础分部分土方、混凝土、砖基础三个子分部。二、监理对工程质量评估的依据：1、业主提供的工程施工图/变更说明及地质勘察报告。2、国家现行的建筑工程质量评定标准及验收规范。3、有关的设计标准图集。4、苏州市现行的地方法规和建设管理文件。5、业主和施工方签约的施工合同。三、基础施工阶段的监理情况1、本工程基础分部分为：土方开挖、土方回填、模板工程、钢筋工程、混凝土工程、砖砌体工程共五个分项。基础完成开挖、验槽，在地基验槽合格基础上，进行基础垫层、独立柱基础、框架柱等工序的施工。2、基础分部所用的钢筋、砖、砂等主要材料均经监理组现场见证取样送吴中区检测中心抽样检测、复试合格。在混凝土浇灌前监理方分别对模板和钢筋分项施工，包括钢筋保护层垫块设置等进行了检查，对于不足之处均及时督促施工方逐项整改，待符合要求后再进行混凝土浇筑；浇筑过程中，我监理方全程进行旁站监理，督促施工人员按施工规范及混凝土浇筑方案操作、按规范规定留置基础垫层C15、独立柱基础、、框架柱C30混凝土试块及基础墙M7.5水泥砂浆试块。3、监理验收情况：我监理方根据施工方施工报验步序，分别对基础垫独立柱基础、框架柱的几何尺寸，轴线标高进行了复核，模板、钢筋、混凝土、砖砌体分项施工现场巡检、验收，对存在的问题以口头通知及联系单形式督促施工方整改；对整改情况复查，合格基础上签复资料允许进入下道工序施工。混凝土、砖砌体的感观质量均满足设计及验收规范要求，钢筋隐蔽做好记录，并符合设计及规范要求。 4、存在的问题主要表现有：（1）个别独立柱基础存在涨模或漏浆；（2）局部框架柱底存在杂物没有清理干净；（3）独立柱基础、尺寸经实地测量复核，基本满足设计要求；（4）个别位置钢筋保护层存在偏位现象。以上存在的质量问题，经过施工、监理、建设及设计多方共同商议，确定技术措施，由施工方整改完成。四、基础分部质量保证资料（附表）：1、钢材试验报告汇总表序号品种型号生产厂家复试报告编号报告日期复试结果使用部位及说明1HRB400直径25永钢E02210208106932008.10.9合格基础及主体2HRB400直径22永钢E02210208106932008.10.9合格基础及主体3HRB400直径20永钢E02210208106652008.10.9合格基础及主体4HRB400直径18永钢E02210208106652008.10.9合格基础及主体5HRB400直径16永钢E02210208106722008.10.9合格基础及主体6HRB400直径14永钢E02210208106722008.10.9合格基础及主体7HRB400直径10永钢E02210208106872008.10.9合格基础及主体8HRB400直径8永钢E02210208106872008.10.9合格基础及主体9HRB400直径10永钢E02210208113282008.10.14合格基础及主体10HRB400直径12永钢E02210208113252008.10.14合格基础及主体11HRB400直径14永钢E02210208112222008.10.14合格基础及主体12HRB400直径16永钢E02210208112222008.10.14合格基础及主体13HRB400直径20永钢E02210208112232008.10.14合格基础及主体14HRB400直径22永钢E02210208112672008.10.14合格基础及主体15HRB400直径25永钢E02210208112672008.10.14合格基础及主体16171819202122 2、砂、砖、其他类试验报告汇总表序号品种型号生产厂家复试报告编号报告日期主要使用部位及有关说明1长江砂芜湖E02210508099052008.10.7基础及主体2垫层C15标养E02210308146942008.11.10基础3柱基C30标养E02210308151672008.11.11基础4地梁C30标养E02210308158592008.11.14基础5屋面C30标养E02210309001832009.01.05主体6基础墙M7.5标养E02211009005932009.01.08主体9MU15九五实心砖常州华夏E02234608147412008.11.10基础1032.5级水泥苏州天山E02210108139612008.11.03基础及主体3、单位（子单位）工程分部和分项工程监理抽检情况汇总表分部工程名称检查分项工程项数一次报验通过项数一次报验通过率（%）合计抽查点数其中合格点数合格率验收结论基础77100120099582.29合格合计 五、基础分部质量评估：本工程经业主、监理、施工各方对变电所工程基础分部的预验收，认为质量保证资料齐全，工程实体感观质量、轴线、标高、混凝土的几何尺寸符合设计和规范要求，隐蔽工程验收记录齐全完备，变电所工程基础分部为合格，请吴中区质监站及设计院验收评定。苏州东大建设监理有限公司国家电器产品质量监督检验中心工程项目监理组2008年10月31日　　　'
