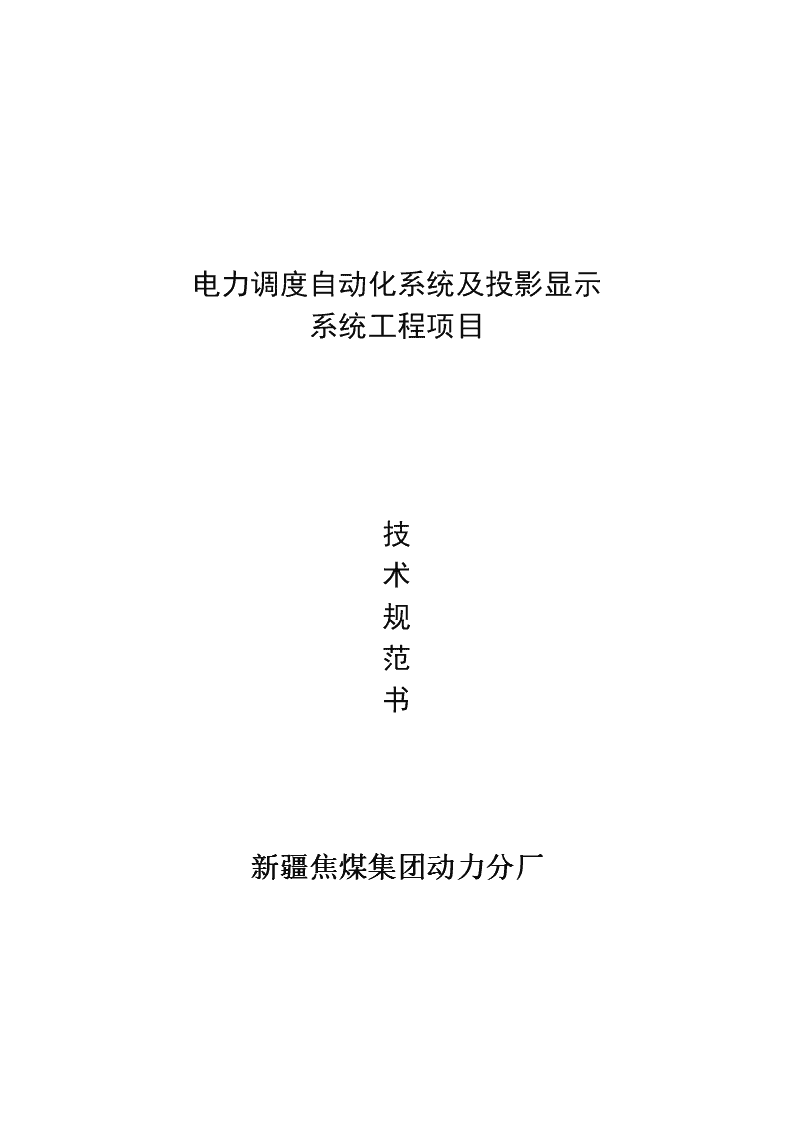

电力调度自动化系统及投影显示系统工程项目技术规范书

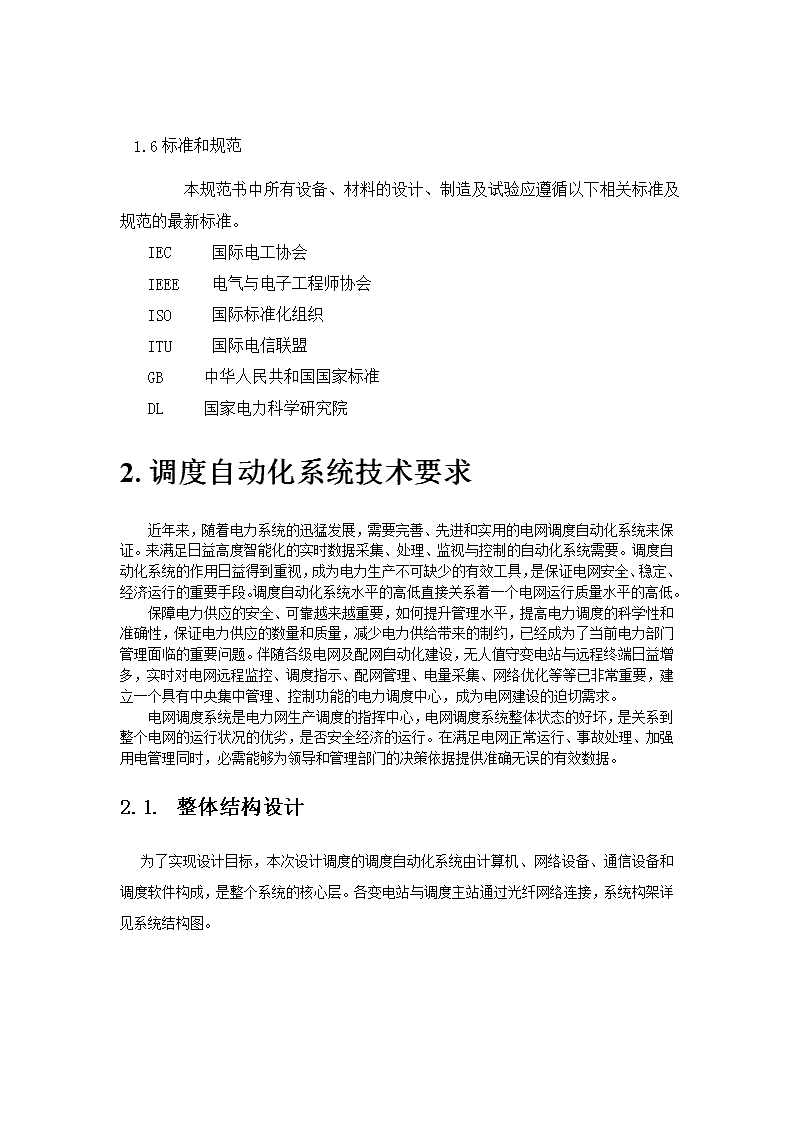

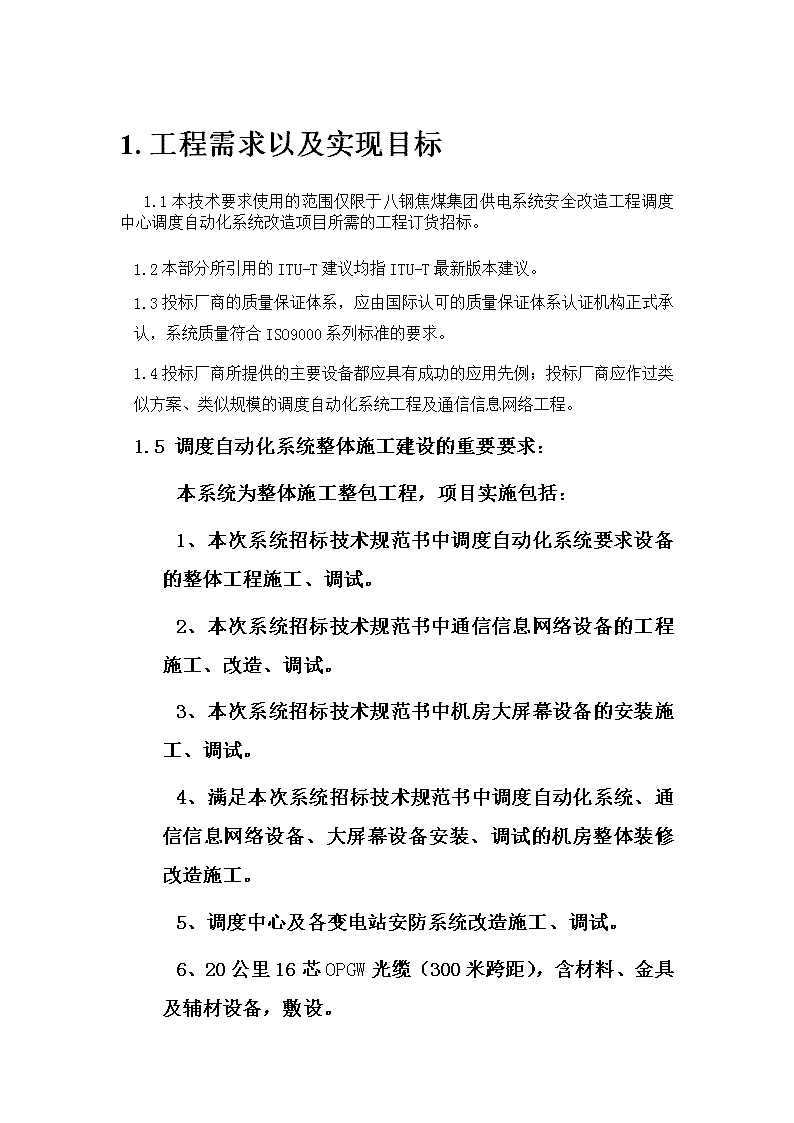

'电力调度自动化系统及投影显示系统工程项目技术规范书新疆焦煤集团动力分厂 工程需求以及实现目标1.1本技术要求使用的范围仅限于八钢焦煤集团供电系统安全改造工程调度中心调度自动化系统改造项目所需的工程订货招标。1.2本部分所引用的ITU-T建议均指ITU-T最新版本建议。1.3投标厂商的质量保证体系，应由国际认可的质量保证体系认证机构正式承认，系统质量符合ISO9000系列标准的要求。1.4投标厂商所提供的主要设备都应具有成功的应用先例；投标厂商应作过类似方案、类似规模的调度自动化系统工程及通信信息网络工程。1.5调度自动化系统整体施工建设的重要要求：本系统为整体施工整包工程，项目实施包括：1、本次系统招标技术规范书中调度自动化系统要求设备的整体工程施工、调试。2、本次系统招标技术规范书中通信信息网络设备的工程施工、改造、调试。3、本次系统招标技术规范书中机房大屏幕设备的安装施工、调试。4、满足本次系统招标技术规范书中调度自动化系统、通信信息网络设备、大屏幕设备安装、调试的机房整体装修改造施工。5、调度中心及各变电站安防系统改造施工、调试。6、20公里16芯OPGW光缆（300米跨距），含材料、金具及辅材设备，敷设。 1.6标准和规范本规范书中所有设备、材料的设计、制造及试验应遵循以下相关标准及规范的最新标准。IEC国际电工协会IEEE电气与电子工程师协会ISO国际标准化组织ITU国际电信联盟GB中华人民共和国国家标准DL国家电力科学研究院1.调度自动化系统技术要求近年来，随着电力系统的迅猛发展，需要完善、先进和实用的电网调度自动化系统来保证。来满足日益高度智能化的实时数据采集、处理、监视与控制的自动化系统需要。调度自动化系统的作用日益得到重视，成为电力生产不可缺少的有效工具，是保证电网安全、稳定、经济运行的重要手段。调度自动化系统水平的高低直接关系着一个电网运行质量水平的高低。保障电力供应的安全、可靠越来越重要，如何提升管理水平，提高电力调度的科学性和准确性，保证电力供应的数量和质量，减少电力供给带来的制约，已经成为了当前电力部门管理面临的重要问题。伴随各级电网及配网自动化建设，无人值守变电站与远程终端日益增多，实时对电网远程监控、调度指示、配网管理、电量采集、网络优化等等已非常重要，建立一个具有中央集中管理、控制功能的电力调度中心，成为电网建设的迫切需求。电网调度系统是电力网生产调度的指挥中心，电网调度系统整体状态的好坏，是关系到整个电网的运行状况的优劣，是否安全经济的运行。在满足电网正常运行、事故处理、加强用电管理同时，必需能够为领导和管理部门的决策依据提供准确无误的有效数据。1.1.整体结构设计为了实现设计目标，本次设计调度的调度自动化系统由计算机、网络设备、通信设备和调度软件构成，是整个系统的核心层。各变电站与调度主站通过光纤网络连接，系统构架详见系统结构图。 1.1.调度自动化系统平台技术要求1.1.1.平台技术的先进性要求系统从平台结构到系统应用，都应该应用很多先进的技术。◆遵循标准的IEC61970系统平台应遵循公用信息模型（CIM）进行系统建模（IEC61970系列标准），采用一个开放源代码的实时CORBA平台：ACE/TAO。支持IEC61970CIS技术的全部接口，能够对CIM模型进行适当的修改和补充，支持模型数据、参数数据和实时数据的交换。◆真正一体化系统应做到SCADA/EMS/DTS真正一体化，采用公用信息服务（CIS）进行信息交换。通过基于CIM标准的导出工具从EMS实时库中导出全网模型的XML文件供其他在线或离线应用；通过CIS的模型更新服务来同步CIM数据库和EMS实时数据库；基于CIM数据库可提供CIS的查询和通知服务；基于CORBA的集成总线，可运行可靠性预控、电量记费及输电网运行风险评估等应用。◆跨平台解决方案提供跨平台解决方案（跨RISC/CISC硬件体系和跨UNIX/Windows操作系统）。计算机硬件和操作系统支持主流厂家的产品(HP、SUN、IBM公司的系列服务器和工作站及其相关操作系统，X86系列计算机及其相关操作系统)。在不同的硬件平台上支持SQLServer、Oracle、Sybase和DB2等主流商用数据库。◆多服务器热备用的Client/Server网络模型支持多级结构的Client/Server网络模型。可以配置多级，多套互为备用的服务器。分层设置客户端与服务器端的关系，减少了Server和Client之间的网络链路的数量，同时也使网络管理变得容易。更可以多套Client/Server模型之间互为备用。◆服务器字典方式的实时数据库Client/Server模式SCADA系统在网络结构上也必须是一种基于链接的非透明的分布式系统。Client在和Server交换数据以前，必须先同它建立数据链路；Client必须知道Server的逻辑位置（如机器名、IP地址等）才能和它建立链路。Client/Server第5页共62页 的这一结构特点，保证了数据传输的高效和安全可靠。◆独立采集网、值班通道采集方式对厂站的切换能够精确到系统的最小单位一端口。保证了在硬件环境冗余备用条件下，实现在故障切换期间不丢失前置通讯数据。◆防崩溃处理实现系统全黑启动过程的断面无扰恢复。根据预定的策略自动对于系统中所有主机的操作系统、应用程序和数据库，能以“全部”、“增量”方式持续备份，保证在EMS系统崩溃后重新启动时，所有的操作系统、应用程序和业务数据能迅速恢复到故障前的指定时段◆数据恢复处理双机运行的值班状态，保证了双服务器热备份系统中，客户端应用可以不关心客户机和服务器之间数据链路的切换，做到切换不仅是无缝的，而且是透明的。支持实时数据库服务器离线后,再次在线时实现基础同步(描述参数，状态值等),再进一步实现精确同步（累计/统计值)。◆网络的冗余、动态控制功能。系统支持采用分流/冗余的双网机制，以提高系统的可靠性。1.1.1.应用技术的先进性要求◆采用Qt图形编辑器图形编辑器（GDesign）UI采用Qt开发平台，通过商用软件可以运行于MSWindows系列产品及各不同厂商UNIX平台，真正实现图形系统跨平台。保证了画面数据的一致性，降低维护工作量。◆提供图、模、库一体化设计。构画电气接线图的同时，可以完成与数据库的连接，实现数据参数的生成，并能自动完成节点模型生成，真正实现图模库一体化。◆误报、漏报处理系统对于RTU上送的报文进行时标认定，如果SOE年时标有误，系统可以根据提前予设的要求进行过滤。◆采用先进的电网分析理论和模型第5页共62页 递归量测误差估计辨识法；电压无功优化的有功无功交叉逼近算法；负荷预测的加权综合法；外部电网等值的改进的扩展WARD法；规范化的故障电流计算方法等。◆智能调度员培训仿真平台（DTS）提供国内一流的，技术领先的智能调度员培训仿真平台（DTS）◆文语合成服务使用当今己趋于成熟的文本语音转换技术(TexttoSpeech，简称TTS，可以直接将一段文本转换为语音流)，实现事项的自动语音播报、重要操作的语音提示功◆实时数据库的镜像实时数据库的优化复制来实现实时数据库的镜像，适合任意服务器，使系统能够从平台层满足《全国电力二次系统安全防护总体方案》的要求，并灵活的进行数据流的调配。1.1.调度自动化系统应用结构要求1.1.1.网络结构系统采用百兆以太网，提供计算机网络及通信管理功能。采用双网络构架，独立采集网结构。用新的网络技术，协调整个计算机网络及通讯系统，能够充分利用双网带宽，在容错的同时实现网络的负载平衡功能，保证网络故障的容错处理，提高系统的可靠性。1.1.2.冗余服务器结构在结构设计上提出了分层、分组与集群控制的特点，可以实现组内冗余集群和组间冗余集群。当组内故障时，组内冗余备用进行替换；当任何组群出现故障时，可以通过后备组群进行替换。1.1.3.扩展结构系统采用IEC第5页共62页 61970标准推荐的中间件技术，有效屏蔽异构系统的差别，提供给控制中心应用统一的访问接口，计算机硬件和操作系统支持主流厂家的产品(HP、SUN、IBM公司的系列服务器和工作站及其相关操作系统，X86系列计算机及其相关操作系统)。在不同的硬件平台上支持SQLServer、Oracle、Sybase和DB2等主流商用数据库。通过CORBA，公共对象请求代理体系（CommonObjectRequestBrokerArchitecture，简称CORBA）应用程序之间能相互通讯，而不管它们的位置、编程语言及操作系统和硬件平台。1.1.1.软件结构CIM/CIS“基于IEC61970标准的软件支持系统”以IEC61970导入导出系统为基础，采用EMS模型标准化和信息导入导出交换系统。作为该系统的基础的清华IEC61970导入导出系统，目前已参与了国内所有的互操作试验并通过每次试验的要求。本系统同时支持以XML文件为载体的静态数据导入导出模式以及符合CIS标准的CORBA总线动态发布数据的交换模式。能提供诸如ODBC、JDBC、0LEDB等标准数据库访问接口；支持TCP／IP等标准网络协议。提供过程语言的调用接口，如C++、Java等语言访问数据库的应用程序接口(API)；通过相关技术，应用可直接存取数据库；能够支持事务处理，数据库的访问连接数量不应有限制。提供完整的DBMS工具，如数据库访问界面(终端或图形)、数据库结构定义界面(终端或图形)、数据库安全管理(如备份、恢复)等。1.1.2.安全性结构安全是是系统的基石，系统应提供基于安全策略的访问控制组件(安全组件)，提供认证(Authentication)、授权(Authorization)、审计(Audit)三种安全服务(简称AAA)，即：检查用户账户和机器账户是否是系统注册的用户(认证)，是否允许用户访问系统某类资源(授权)，是否通过了认证和授权以及作过哪些操作(审计)。第5页共62页 系统严格遵循《电网和电厂计算机监控系统及调度数据网络安全防护规定》(中华人民共和国国家经贸委第30号)和《电力二次系统安全防护规定》（国家电力监管委员会5号令）对电网计算机监控系统和系统之间互联的安全要求，符合《全国电力二次系统安全防护总体框架》的有关规定。对调度自动化实时系统、PAS、DTS与WEB之间的网络信息交换实施分区管理，分段防护，以保证调度自动化实时系统的安全。系统适应国家电力调度中心认证的物理隔离设备，基于“三层四安全区”的调度中心二次系统安全防护体系。并在加装物理隔离设备后不影响调度自动化实时系统和调度WEB的各项功能和使用。1.1.1.监视告警结构SCADA系统的报警信息既供SCADA使用，也对PAS等开放。系统管理对产生的告警信息能通过通用的事项处理机制进行记录和分发。这使得这些告警信息可以像开关变位等生产事项一样进行检索、统计、显示和打印，并可根据错误类别、严重等级按可配置的方式以屏显、音响、语音等方式进行告警，通过电子值班功能将关心的告警信息以电话通知、手机短信、电子邮件等手段及时通知用户。用这种系统统一的事件处理机制消除多头管理带来的复杂性。SCADA/EMS上的每个节点可以设置2至3个告警显示窗口，各窗口可显示不同类型的告警信息，窗口大小可调、可移动、可最大最小化。报警清单应能按应用、种类、优先级别分类，并分颜色显示。按时间顺序、厂站、对象检索、显示、打印、保存报警信息，并可自动或手动存储到历史数据库中。1.1.2.数据库结构系统数据库管理系统保证数据库访问安全、可靠、快速及分布式系统中数据库系统的开放性、实时性、安全性和一致性。历史数据服务实现IEC61970—407时间序列数据访问服务(TSDA)，应该提供访问时间序列数据或历史数据的服务。支持历史数据读取方式：同步方式、异步方式，可读取的数据类型：修改前数据、修改后数据。在系统中所有商用数据库都发生故障期间，信息模型服务能够提供模型读取服务。系统仍可持续运行且运行的历史数据不会丢失，在数据库恢复后会从缓存中导入数据库。历史数据服务、事项服务能够提供30天内(可配置)的数据查询服务。做到在商用数据库不可用时，系统基本SCADA功能不受影响，保证监控的正常进行。第5页共62页 1.1.1.实时库结构实时数据库专门用来提供高效的实时数据存取，实现电力系统的监视、控制和电网分析。系统实时数据库是服务器字典方式的实时数据库Client/Server模式。实时库根据在参数库中的数据字典在系统初始化时生成，支持中文输入，支持多种商业数据库(如Oracle、Sybase、SQL-Server、DB2等)。实时库支持并发操作功能，当主数据库修改后，自动保持多个分布实时库的一致性。不仅支持SQL语句访问实时库，还支持流和Polling方式访问。支持SQL标准，用户能够使用SQL语言访问实时数据库。支持存取多种商用数据库(如Oracle、Sybase、SQL-Server、DB2等)的能力。数据库定义应支持中文输入。1.1.2.WEB结构系统平台本身支持功能强大的WEB浏览功能。采用三层结构的设计思想，支持多客户端，通过WEB服务器，各级管理部门都可以查看本公司调度自动化的系统信息，及时了解运行状况，包括浏览实时数据、静态数据、图形、曲线、报表、报警事项等。运行管理人员在进行维护时，在SCADA系统所做的图形修改、参数修改可以自动同步到Web服务器，保证了各客户端真正免维护，降低了管理人员的工作量。基于映射的WEB设计结构：WEB体系为三层结构，WEB服务器是主站服务器的客户端，而它本身又是其它节点访问的服务器，其他客户端以B/S方式进行数据浏览访问。1.1.3.图形结构系统具有完善的图模库一体化技术。只要把一次主接线图作好，就可以根据电力设备之间的连接关系把系统的网络模型建立好，绘图、建模和建库同步进行，既提高了工作效率，又可以以图形的方式显示参数录入中的错误。(1)智能化的图形拓扑第5页共62页 图形包有自动捕捉功能。当图形中设备图元的连接点与其它设备的连接端点碰触在一起时即可自动建立连接关系，在图形中移动设备图元时连接线自动进行布局调整。当设备图元与母线图元连接时，系统自动在母线图元上生成交汇点。(2)基于间隔模板的快速绘图建模图形包才采用插件技术，图元库、符号库都是作为插件来管理的，用户可以自定义任何多种图元的组合作为一种模板来快速绘图。提供基于间隔模板的快速绘图建模功能，系统以模板的形式提供常用的开关刀闸组合，用户也可以通过提供的工具方便地自定义特殊的间隔模板。用户在实例化这些间隔模板时，只需提供主设备(开关)的名称即可，系统可以根据预定义的命名模式自动生成对应刀闸的名称。系统提供几种常用的命名模式，用户也可以自定义命名模式，并可将其中一种模式设为默认模式。(3)厂站级别的图形模型同步复制系统支持对厂站图形和模型进行同步复制，复制后得到的新厂站(图形和模型)与原来的厂站相比是完全独立的副本，新的厂站图形中的设备图元也直接与新的厂站模型中的设备资源相对应，所有显示的量测也都对应到新的厂站模型。通过此功能快速地为新的厂站建立起图形和模型，然后再进行必要的修改即可。(4)图模库的多重校核图形包在绘制时具有完善的图模库校核功能，还提供工具来检查图形、模型中可能存在的一些错误。在绘图建模过程中，系统提供多重校核机制，确保模型正确和图库一致性。包括但不限于：输入参数合法性校核(非法字符、有效范围、名称冲突等)；连接关系合法性校核(不同电压等级导电设备不允许连接、导电设备不允许自身相连、同一开关连接点只能联一个导电设备等)。同时系统提供检查工具，可以用来检查图形和模型中可能存在的一些错误。(5)带记忆和联想功能的绘图建模提供具有带记忆和联想功能的智能化绘图建模向导，在用户绘图建模的过程中，系统会根据当前操作的上下文自动填写部分信息，用户只需要填写一些必要的信息即可，以提高用户绘图建模的效率，降低产生错误的风险。(6)拖放式图库绑定支持拖放式资源绑定，可以将在模型中已经存在的电网设备和量测等资源以简单的拖放方式与图形中的相应图元进行绑定，此功能适用于资源通过别的途径创建(如导入第三方提供的部分模型)而需要为其建立图形显示的情况。(7)基于图形服务器的图形管理第5页共62页 系统有比较完善的全系统图形一致性解决方法，系统设有文件服务器(可多台)，节点图形修改后，发至文件服务器，文件服务器再把该文件全网发布而使文件全网同步。若节点因为停运没有同步，当该节点重新启动时会自动同步图形文件到本地。为避免多台工作站上同时修改同一个图形文件而造成的混乱，系统通过锁定机制来避免这个问题，当别的节点打开锁定的文件来时会有提示。(8)一体化的绘图建模在EMS中，不同的应用使用同一套绘图建模工具统一建模和绘制图形，并使用同一套图形来支持多种应用。SCADA、PAS、DTS等应用各自所关心的范围有所不同，但它们大部分的内容是共同的。用户可以在建模时提供基本设备属性信息和专用设备属性信息，专用设备属性信息与专门的应用相关联，来支持多种应用统一与个性化的要求，如某些低压出线在SCADA中需要一一描述，在PAS中可以等值为一个负荷。1.1.1.接口结构与将来应用系统的接口系统完全基于IEC61970CIM/CIS进行设计开发，实现了SCADA/EMS/DMS/TMR的一体化平台建设，电力企业只需要在相同平台下增加不同的软件模块，即可实现电网能量管理、电能量计量管理、配网自动化管理等众多功能，避免了重复投资，在软件应用层达到“即插即用”。与DMIS系统接口DMIS或MIS系统与地调EMS系统之间的数据通信。与MIS系统的接口可采用WEB(镜像)服务器的方式，实现系统实时数据与离线数据的分离，通过数据影射，镜像服务器将实时数据、参数和历史数据影射到服务器上，供MIS客户端访问，并支持WEB浏览方式（在本系统应用服务器上可实现此功能）。系统在WEB服务器上，也可以接收MIS系统的数据。在WEB服务器上，采用网络数据库访问的方式，可以访问MIS系统的数据，实现数据共享。考虑到MIS系统属于安全III区，所以，MIS网上的管理数据，原则上不能进入属于I区的调度自动化系统，可按照配置反向物理隔离设备来设计安全防护策略。第5页共62页 如果需要与外网络系统进行数据交换，DS3000采用WEB(镜像)服务器的方式，实现系统实时数据与离线数据的分离，通过数据影射，镜像服务器将实时数据、参数和历史数据影射到服务器上，供其他等级系统客户端访问。在WEB(镜像)服务器上，系统也可以接收外系统的数据信息。与地区调度自动化系统互联支持采用四级网模式，通过网络与地区调度自动化系统互联。未来可以通过TASE2.0规约进行数据交换。1.1.1.高级应用PAS结构实现PAS与SCADA的一体化,二者共用一套图形和数据库，减少了维护工作量。PAS软件除了网络拓扑、状态估计、调度员潮流、负荷预测、静态安全分析及无功电压优化与控制等六个功能模块以外，还有故障计算、灵敏度分析等模块以备用户选用。PAS软件支持多态方式运行，并可由用户根据需要在运行时灵活切换。当软件运行在实时态时，PAS会定时从SCADA取得实时数据断面，并进行电网安全分析。用户可以设置自动或手动保存实时数据断面，从而为研究态或规划态提供基础数据。PAS软件还提供了两个研究态分析平台，用户可以在研究态下加载任意历史时刻的数据断面，还可以对这些断面进行操作干预和各种电网分析计算。1.2.调度自动化主站SCADA功能1.2.1.数据采集功能a.支持各种类型通讯规约：CDT、SC1801、DNP3.0、IEC870-5-101、104等部颁及主流规约，满足与子站通讯规约要求。支持网络路由和交换机方式，在TCP/IP协议上走各种通讯规约的方式。b.支持全双工串口通讯方式，传输速率300-9600bps可选；支持网络交换机通讯数据采集，传输速率10Mbps/100Mbps；支持网络路由数据采集，传输速率19.2kbps、2Mbps等。c.采用双通道方式收/发同一子站数据，允许使用不同通信模式。d.可按远动设备扫描周期及时更新数据库，对由于子站远动设备或通道故障而引起的超长时间收不到更新数据的点或厂站，系统对死数据进行标识并反应在显示画面上。e.系统接收子站远动设备上传的遥信、遥测等实时数据，数据类型有：第5页共62页 l模拟量：包括频率、电压、电流、有功功率、无功功率、温度、功率因数等。l数字量：包括电度、频率。l状态量：包括断路器位置、隔离开关位置、事故总信号、有载调压变压器抽头位置，保护及自动装置信号、预告信号、上/下行通道故障信号等。l事件顺序记录。l保护装置发送的信息。1.1.1.数据处理功能a.遥信处理l对每个遥信量进行定义，用汉字表示开关、刀闸等设备名称。l根据事故总信号或保护动作信号，区分开关事故跳闸或正常变位，具备遥信与保护对应关系表。l可人工设置开关、刀闸状态，并有相应的设置标志。当现场开关检修、试验时，可在操作员工作站上设挂牌标志。标牌用不同的形式、颜色来表示不同的状态。此时应屏蔽对应设备的变位、保护动作信号、以及遥控操作。l遥信的状态锁定/解除l对小车开关用不同的显示方式直观地区分不同的状态，如检修位置、备用位置、运行位置等。l具有双遥信处理及遥信取反功能。l慢遥信处理功能及防遥信抖动措施。b.遥测处理l遥测值工程量变换，变换系数在线修改。l遥测量两级越限报警（限值可整定）。l旁路替代处理。l遥测值归零处理。l遥测越限时间自动统计，包括越上限、越下限、合格时间等。l在画面上可设定遥测值并加入相应标志，人工设置的遥测值自动加入相应的计算中。l最大值、最小值、平均值、积分值等自动计算。第5页共62页 l遥测遥信相关性检查，当遥信状态和相关的遥测值矛盾时，进行报警记录。l遥测值合理性检查，具备遥测值跳变滤波处理功能。c.电度量处理具有脉冲、积分电度量数据处理功能。d.事件顺序记录（SOE）处理l系统具有事件顺序记录处理功能，以毫秒级分辨率记录厂站的开关、继电保护动作时间顺序并存档。l自动打印事件顺序记录内容，主要包括厂站名、开关名称、动作时间、事件内容等。l对历史SOE记录可以多种检索方式在画面上查看或打印。1.1.1.数据计算l派生量计算：对采集的所有量（遥测、遥信、电度）能进行综合计算，以派生出新的模拟量、状态量。派生计算量能和采集量一样进行数据库定义、处理、存档、计算等。l计算公式既可以进行加减、乘除、三角、对数、取整等算术运算，也可进行逻辑和条件判断运算。计算公式既可来自软件包中常用计算公式库，也可由用户自行定义，所定义公式自动加入计算公式库中。l计算判断当线路检修用旁路替代时，将旁路的有功、无功、电流等值替代线路的值进行记录和计算。遥信节点抖动造成遥信误动时，通过慢遥信处理功能予以辨别并进行屏蔽处理。对由于瞬间干扰或故障造成的遥测值不合理跳变，能用低通数字滤波方式进行处理。对于突变遥测数据（突变率在50%以上）能进行检测并显示。1.1.2.统计功能具有通道停运时间统计和误码率统计。第5页共62页 开关事故/非事故动作次数统计，可在线统计开关跳、合闸次数，应分别统计事故跳闸与正常操作跳闸次数。遥测越限次数统计。具体功能如下：l按月统计开关运行时间、电容器投运时间、子站远动设备停运时间及运行率。l按月统计遥控、遥调次数和遥控动作正确率。l电压合格率有实时统计和历史统计（按历史曲线、历史报表）。电压合格率、负荷率的统计以表格形式显示，可查询、存储、打印。l对于电能量进行尖、峰、谷、平分时段统计，月、年最大、最小及发生时间等统计，能统计本日、本月、本年的电量。1.1.1.远方控制操作与校验a.系统具有批次及单点遥控、遥调功能，可在人工交互操作和应用程序的自动控制下，对电网中的下列设备进行远方控制及调节，或特殊地发出调节信号指示。包括：l断路器、刀闸操作。l有载调压变压器的抽头调整。l保护装置软压板的投、退。l保护信号复归操作。c.遥控操作在操作对象的显示画面上进行，具有操作校验功能，并具有遥控操作闭锁功能，并能实现遥控操作双位监督功能。d.具有操作票生成。由软件实现五防操作闭锁功能，可根据电力系统操作规程设定闭锁条件，防止系统误操作。e.具有操作人、口令、权限和多重内部校核功能，对操作进行自动记录存档，记录包括操作人、时间、内容、结果等，且内容只能由系统管理员进行修改。1.1.2.历史数据a.系统可按设定的周期存储各类模拟量等历史数据，按顺序存储历史事项，以商用数据库存储数据。历史数据可打印输出、磁盘转存以及曲线显示。b.历史数据应能以WORD、EXCEL等文件格式输出。第5页共62页 1.1.1.画面显示系统可显示画面的种类l厂站主接线图l电力系统接线图l系统结构图l曲线图（负荷、电压、限值等曲线）l实时数据表格l报表（运行、统计、日报、月报、年报）l报警一览表及报警详细内容l测点表及测点操作一览表（包括测点退出、禁止报警、禁止遥控、挂牌等）l遥测棒形图、遥测饼形图l控制点一览表l控制系统运行状态显示（包括子站远动通道状态）l实时数据库所有对象的任何字段均可上画面显示,如：对象名、越限值、开关跳闸次数、通道状态及用户增加的任何字段。系统主机CPU负荷、主机磁盘占用率、网络状态等。l事项及报警（1）报警信息系统具有完善的报警功能，具有智能语音报警。变电站设备运行报警信息：包括开关变位、刀闸变位、保护信号动作/恢复、遥测越限、直流系统异常、通信电源异常信息等。集控系统异常报警信息：包括通道异常/切换报警、主机状态报警信息、系统进程报警信息、服务器切换信息等。（2）能区分一般报警信息和事故报警信息，不同的报警用不同的报警形式和方法。报警方法有报警窗提示、报警条显示、自动打印、音响报警、事故推画面、自动聚焦事故跳闸开关、事故开关闪烁等，也可选择上述各种报警方法的组合。所有报警均应记录并可以多种检索方式查看或打印。第5页共62页 1.1.1.报表a.报表编辑用户能在报表工作站或任意工作站上以交互方式在线编辑、定义、修改报表，报表的格式可以任意设定，报表的数据不受限制，可以是采集的遥测量、存档的历史数据、派生的计算量。b.报表打印所有报表可以定时打印、召唤打印，定时打印的时间任意设定。报表打印时完全脱机打印。1.1.2.系统管理功能a.权限功能及设置系统应提供管理员级、操作员级、浏览人员三个等级权限。管理员级（专业维护人员）：具备设置其他级别用户的权限和口令，具有全部的管理功能、权限修改数据库、修改画面等权限。操作员级：具备遥控、遥调、挂牌（接地牌、检修牌等）等功能权限。浏览人员：仅能查看画面数据、查看历史数据、打印报表等功能权限。b.操作权限系统可在不同的工作站上对每位操作人员设置不同的权限，并对每个人设置不同的口令。操作前进行注册登录。口令和权限只有系统管理人员才能修改。1.2.电子值班系统电子值班是电力系统调度自动化软件体系的一个组成部分，主要用于监视自动化系统运行状态，通过电话、短信、邮件等多种方式通知当前时刻、关心相关事项的值班人员。值班人员还可以通过电话查询关心的事项。电子值班作为一个公共服务通过III区的web服务器实现其全部功能，程序代码可跨平台运行。使用文本语音转换技术(TexttoSpeech，简称TTS，直接将一段文本转换为语音流)，实现事项声音清晰、连贯的自动语音播报。第5页共62页 系统通过配备专门语音卡，利用语音转换技术，把系统相关信息的数字文档格式转换成语音格式，实现语音报警。通过专门的短信发送装置，把系统发生的运行事项，短信通知相关的责任人。电子值班员能采集到调度自动化系统的工作状态和故障信息如RTU故障、通道故障、网络故障、工作站故障、电源故障等。电子值班员功能是远动值班的辅助手段，是为了提高运行人员和维护人员针对电网发生变化时的响应。也是管理人员在远方或外地及时了解电网事件的又一手段。1.1.1.事项通知电子值班支持的通知方式：电话、短信、电子邮件。值班人员可以设置使用一种或多种通知方式，各种通知方式相互之间是独立的，不会互相阻塞。(1)电话通知：通过语音卡打电话通知给值班人。它支持办公电话、住宅电话、手机、传呼机等几种通知。一次可通知多个事项。(2)短信通知：通过终端发短信通知值班人。一次通知一个事项。1.1.2.事项通知配置系统可以灵活的配置事项通知方式。根据报警时段，报警内容，报警方式，多个条件组合电子值班的方法。并灵活配置到数据库中。根据对电子值班条件的组合进行相应的报警。事项通知可以配置成某个时段，关心何种事项，并使用何种通知方式。(1)值班时段：根据值班人的工作时间可以分为如下类型：上班时间、下班时间、周工作日(周1一周5)、周末(周6一周7)、节假日(例如5.1，10.1，及其它自定义的节假日)。时段定义具有优先级，节假日>周工作日>上下班时间。(2)事项类型：值班人员可以根据自己的责任，选择一种或多种负责的事项类型第5页共62页 (3)通知方式：不同的时段可以使用不同的通知方式，比如上班时间使用办公电话通知，下班时间使用住宅电话通知。值班人根据自己的工作时间选择工作日类型，并定义在选定的工作日内的工作时段，以及在这个工作时段内使用的通知方式，在电力系统发生值班人负责的事项时，电子值班会选择该值班人在事项发生时刻符合条件的优先级高的值班时段，并选用该时段内配置的通知方式通知值班人。1.1.1.监视报警内容(1)机器脱网类：EMS系统服务器脱网时产生报警事项，电话通知值班人员。(2)应用模块下载类：当EMS系统应用模块(可人工配置)运行异常或退出运行时电子值班系统将对有关异常进行报警，并通知有关人员。(3)通道等状态量类：专线用通道、网络通道可对通道的异常提出详细的说明如对上行通道提示：无数据、同步失败、只有同步码等(4)状态量类：开关、保护、虚拟量的状态变化。(5)需要监视的重要数据(电网、厂站、C"I、虚拟量、派生数据)的数据越限、不刷新、超变化率。1.2.电力调度高级应用PAS软件1.2.1.网络建模电网的数学模型包括：母线、变压器、开关、电容器、负荷和电源（输电网部分），它们按变电所和电压等级进行排列。在建立模型时需要考虑下列因素：根据导线的种类、线径、布置、长度等自动计算出参数；开关有断路器、分段器、负荷开关、刀闸和熔丝之分。定义电网中的各种元件(如母线、馈线段、馈线区段、分支线、变压器、电容器、负荷等)；定义各元件间的连接关系，以提供网络分析功能所需的基本拓扑信息；根据定义的元件自动生成相应元件参数表,以便参数录入；网络建模提供静态分析和动态分析的全套元件参数；从实时库中获取数据；维护数据库间的关系和自动输入校核；存取、复制和管理数据库；根据数据库和开关的实时状态建立母线模型；画面的生成和维护。第5页共62页 支持各种电压等级的模型，可表示为有名值、标幺值、额定值和实际值等；元件极限之分：高低限、长短限，利于越限告警；提供多种负荷模型及其与气象、时间的关系；支持网络等值功能；建立与其他数据库相应量的自动映射关系,保证数据输入源的唯一性。1.1.1.拓扑分析u基本功能网络拓扑用于确定电网设备之间的联接关系和带电状态。主要功能：根据开关和刀闸状态，确定电网的拓扑结构，如节点－支路的连接关系；当系统解列时，按节点规模从大到小的顺序、给出各个子系统的拓扑结果；对每个子系统内的节点进行优化排号；可由开关变位事项驱动或召唤驱动；对网络元件（线路、变压器、电容器、负荷等）设置切除∕投运命令；对不带电网络还要表示出是否接地；对环网运行的情况给出告警；着色功能（详见以下部分）1.1.2.动态着色u主要功能在拓扑分析的基础上，可以实现电网的各种动态着色功能，并显示于SCADA等图上，以获得最佳视觉效果，便于使用人员查询、操作。其主要作用就是：反映所发生的实时事件和设备状态；用相同的属性来区分网络元件；为操作员提供对网络中非实时监控部分进行分析的手段。提供两种操作模式：涉及整个网络的全局动态网络着色；为每个操作员提供局部追踪功能。第5页共62页 在影响网络连通性的事件（实时或者人工）被处理后，修改网络着色。全局和局部动态网络着色使用相同的追踪方法。全局方法是自动的，并且使用事先定义的启动点。局部方法则由操作员选择启动点。1.1.1.潮流计算u主要功能具有实时刷新数据的功能；具有保存实时遥测、遥信数据的功能；具有模拟开关操作的功能；具有取历史、实时断面数据计算的功能；提供Newton和分支线路计算两种方式的潮流计算，也可计算环网运行的潮流分布；具有与站内图形、数据及表格的热点查询功能；具有计算告警信息显示功能(包括信息报警)。1.1.2.状态估计u基本功能：粗检测功能；利用线路或变压器的有功、无功潮流量测，母线注入有功、无功量测，母线电压量测、零注入量测、变压器分接头档位量测进行状态估计；当有载调压变压器有潮流和电压量测时，应能估计有载调压变压器的分接头位置；可以处理零阻抗支路；对无变压器分接头量测的变压器分接头能够人工设置档位，对明显不合理的量测进行屏蔽和人工修改；根据估计结果给出越限信息；状态估计结果应能够在一次接线图上直观明了的显示，具有实时值与估计值的对照列表或在接线图上显示，并能够打印输出。第5页共62页 1.1.1.负荷预测u基本功能预报未来一天内按5－15分钟分布的用电负荷和网供负荷。采样步长可变，即不同时间段的Δt可根据需要增减；可以对计算出的负荷值进行调整修改；负荷预测能够考虑农历节假日。按季节、按正常工作日和节假日的模型分别预测负荷，预报数学模型考虑事先已知的其他人为因素。模型参数可以根据实际负荷值进行修改；可以考虑气象因素，如；气温、晴雨云等；负荷预测每24小时定时运行一次，也可以人工随机启动运行；负荷预报结果可以提供以多种方式输出，包括曲线输出和显示拷贝；可按用户要求将预测结果发送出去或按一定格式形成数据文件，可以作为其他电网应用软件的数据源应用；可以在预测结果表格中直接修改预测结果，也可以对预测结果曲线进行修改，修改结果直接在图形上显示；可以对负荷预测结果的精度进行统计分析和评估；采用一元线性回归法（ULR）、时间序列法、最小二乘法和人工神经网络法（ANN）进行负荷预测，并对几种方法的结果加权平均；预测结果同时以表格和曲线两种形式给出，以便进行查询和修正，同时显示最大预测负荷、最小预测负荷及相应出现时间、平均预测负荷、预测电量等信息；可以曲线或表格形式将历史数据显示出来，供维护人员查询和修改；如果预测日是某一历史日，则还可以显示历史数据和曲线，以便于与预测结果和曲线直接比较。同时给出预测平均误差、预测最大误差等信息。1.2.网络综合管理系统本工程配备一套网络综合管理系统用于EMS、DTS和综合数据平台等系统的统一管理。该系统的主要功能要求如下：第5页共62页 a）实现集中统一的管理。对EMS、DTS、综合数据平台等多套业务系统、多个厂家的网络设备的运行状况统一采集，统一调度，统一告警，由统一的管理界面配置管理、显示状态、生成数据报表。b）以直观视图的方式展现业务系统从整体到各个环节的运行状态，能够在被监控的多个应用之间、应用和设备之间、多个设备之间建立有机的业务逻辑关系。在故障和隐患发生时能够直观的反映出受影响的业务和应用，并能够快速定位故障点的位置。c）除提供自动生成的IP拓扑外，还提供手工绘制和修改拓扑链路的图形界面工具，通过定义每个链路的逻辑属性和物理属性，能够在拓扑图上以不同颜色实时显示链路的逻辑和物理通断状态。d）对系统中的网络设备、服务器等设备能够通过扫描自动发现并创建监测对象，自动扫描并创建服务器性能、端口流量等大部分监测项目，免去大量手工配置的繁杂。e）全部客户端界面功能应易操作易使用。f）对应用服务、网络设备、系统服务的监测参数定制灵活。通过图形界面，能够针对不同的系统监控环境自动或者手动创建监控对象，配置监控对象的参数，并把采集到的数据记录到历史数据库，以供用户查询和生成报表。g）告警的集中智能管理:包括告警的分类查询、合并压缩重复告警、告警过滤、告警映射、事件相关性分析，并有针对性的对系统中出现的问题做出快速而明确的判断。h）提供灵活多样的故障处理机制：包括多种方式的告警自动通知、告警的确认、导出、评注、专家建议等。1.调度自动化系统主要性能指标1.1.系统容量系统配置规模表(仅供参考)序号内容容量设计水平年(10年)1实时数据库容量(如下内容仅为电网物理厂站、测点数量)1.1厂站数量2561.2模拟量500001.3状态量1.4电度量8000第5页共62页 1.5遥控量100001.6遥调量20001.7计算点300002历史数据容量2.1所有用户需要保存的数据：时间间隔可调(最少周期为1秒)保存3年的数据量，留40％的存储余量3应用数据库3.1事件／案例(CASE)10003.2电网节点数50003.3网络支路数300001.1.设备的可靠性指标(1)系统年可用率≥99．99％。(2)服务器、工作站及网络设备的MTBF≥30，000小时。(3)外围设备的MTBF≥10，000小时。1.2.系统的负载率指标(1)电网正常状态下(测试条件见表1)1)在任意5分钟内，服务器CPU的平均负荷率≤l0％。2)在任意5分钟内，MMI工作站CPU的平均负荷率≤15％。3)在任意5分钟内，主站局域网的平均负荷率≤10％。(主站局域网双网以分流方式运行时，每一网络的负载率应小于10％。任一网络故障时，单网络负载率不超过20％。)电网正常情况下的负荷测试条件(表1)1．系统容量按“系统配置规模表”提出的系统最大容量配置。2．系统实时数据扫描周期为3s。第5页共62页 3．每一MMI工作站都可任意选择画面(每幅画面含有至少40个动态数据)。4．每个MMI工作站每分钟调用4幅画面。6．模拟屏或大屏幕每3s刷新一次。8．状态估计每10秒计算一次。9．每分钟处理l00个告警信息(其中遥信变位≤2个)。10．每5秒钟处理300个越死区遥测量。11．静态安全分析每10分钟计算一次。(2)电网事故状态下(测试条件见表2)1)在任意30s内，服务器CPU的平均负荷率≤20％。2)在任意30s内，MMI工作站CPU的平均负荷率≤50％。3)在任意30s内，主站局域网的平均负荷率≤35％。电网事故情况下的负荷测试条件(表2)1．系统容量按“系统配置规模表”中提出的系统最大容量配置。2．系统实时数据扫描周期为3s。3．每一MMI工作站都可任意选择画面(每幅画面含有至少40个动态数据)。4．每分钟调用4幅画面。6．模拟屏或大屏幕每3s刷新一次。8．状态估计每10秒计算一次。9．每秒钟处理告警信息40个，每分钟处理2400个告警信息。10．每5秒钟处理1000个越死区遥测量。11．静态安全分析每10分钟计算一次。1.1.系统实时性指标(1)遥测量越死区传送时间：从厂站端到EMS主站MMI工作站上显示≤3s。(2)遥信变位传送时间：从厂站端到EMS主站MMI工作站上显示≤3s。(3)遥控命令传送时间：从MMI工作站上显示到厂站端开始执行≤3s。(4)遥调命令传送时间：从MMI工作站上显示到厂站端开始执行≤3s(直接控制模式)。第5页共62页 (5)全系统实时数据扫描周期l～20s(可调)，不同厂站可定义不同扫描速率。(6)状态估计计算周期10～600s(可调)，每次计算时间≤10s。(7)安全分析周期1～30min(可调)，每次计算时间≤30s。对一天96点计划的校验时间≤10分钟。(8)应用数据库刷新周期3～60秒可调。(9)画面调用响应时间(从按键到显示完整画面时间)：90％的画面<2s，其它画面<4s。(10)画面实时数据刷新周期1～10s可调。(11)AVC计算周期4～60秒(可调)。AVC控制周期30秒～5分钟(可调)。AVC优化模块计算周期l～15分钟(可调)。1.1.事件顺序记录(1)SOE站间分辨率≤10ms(2)SOE站内分辨率≤2ms1.2.系统的准确率指标(1)遥信动作准确率=100％(2)遥控准确率=100％(3)遥调准确率≥99．99％1.3.系统事故追忆(PDR)(1)可以保存事故前、中、后的全部信息，保存时间可以任意定义。(2)PDR功能应缓存1天内全部数据点的数据。(3)提供先进的全息事故追忆(记录连续变化的系统全部数据)，可以反演事故前后系统的实际状态。第5页共62页 1.1.通道速率(1)RTU数据采集系统总速率：9600bps×N(双工，N=512)(2)远动专线通道速率：300bps／600bps／1200bps／2400bps／4800bps／9600bps／19．2kbps／64kbps／384kbps／2Mbps(3)远程网络通信速率：64kbps～2Mbps／10Mbps／100Mbps(4)LAN速率：100M／l000Mbps1.2.PAS应用模块的性能指标(1)状态估计：状态估计月可用率≥95％遥测估计合格率≥95％单次状态估计计算时间≤1秒(2)调度员潮流：调度员潮流月合格率≥95％调度员潮流计算结果误差≤2．5％≤1.5%*单次潮流计算时间≤1秒(3)负荷预报：负荷预报月运行率≥96％=100％*月负荷预报准确率≥93％≥95％*月最高(低)负荷预报准确率≥93％≥95％*以上指标中不带*的为必须达到的基本指标，带*的为争取达到的高指标。第5页共62页 1.大屏幕液晶拼接系统技术要求本系统采用的大屏幕液晶拼接系统应采用世界先进的芯片、高端电容、电阻、变频器等，显示画面清晰、纯净、无干扰、无抖动。采用高速嵌入式拼接处理器技术，实现数字化拼接，将液晶显示数字化、高质量化、无干扰化。采用HDMI数字收发系统、HDMI分配器、AV矩阵、VGA矩阵等。1.1.46寸超窄边液晶显示屏拼接单元/名称46”拼接单元（超窄边）拼接单元型号ML-4600SDM1-Ⅱ液晶屏尺寸/名称46寸LCD-DID屏幕宽高比16:09可视角度左右178°/上下178°亮度450cd/㎡对比度3000:01:00分辨率（每单元）1366×768,1920×1080P色彩16.7M响应时间8ms功耗350W寿命60000小时整机/液晶屏外框尺寸整机宽1026.2mm×高580.4mm整机面壳/屏边框左边4.3mm右边2.4mm上边4.3mm下边2.4mm液晶屏显示面积mm宽1018.9mm×高573.1mm双边（物理）拼缝＜6.7mm液晶屏重量20KG机壳/屏边框颜色深灰色/黑色（金属后壳）安装方式壁挂（金属支架）屏拼接数量任何行(M)×任何列(N)工作湿度10%-90%工作温度0°C-60°C视频输入接口2路BNC、1路HDMI、1路VGA、1路YPbPr第5页共62页 VGA分辩率640×480、800×600、1024×768、1280×1024、1600×1200、1920×1080YPbPr支持480I、480P、576I、视频输出接口576P、720P、1080I、1080P 1路视频输出（BNC）1.1.图形拼接处理器相关技术指标采用YpbPr三通道分量信号接收视频信号，图像效果被展示的会更加完美、全面、清晰。使系统更加方便、简洁、低成本。HDMI高清数字信号由以前的一路增加到2路HDMI数字接口，整个系统可以接收更多的高清信号。项目说明备注1HDMI输入接口2路HDMI接口,也可以接收DVI信号2VGA输入一路VGA接口3YpbPr三通道输入DC806-C系列4路AV1四分割通道DC806-S系列5LVDS接口屏幕信号输入口6AV1输入通道DC806-C系列无此通道7AV2输入通道8AV1环出出通道输出通道不可以无限环接，不建议使用环接功能9电源输入220V/50Hz10电源开关11RS232输入一路12RS232输出一路13电源指示灯正常工作为绿色，待机为红色14背光连接输入背光线接口为并行输入，对于单背光屏，只需要连接其中一个就可以了15背光连接输入16屏线输出屏线输入的地线应该连接到屏的外壳上面第5页共62页 1.1.系统控制软件要求²无限拼接实现一些高要求的特殊功能，如各种信号漫游、叠加、画面四分割、跨屏、画中画等显示特效。²各种信号漫游的效果可以通过软件控制轻易实现：²画面叠加的效果可以通过软件控制轻易实现：²图像跨屏以及画中画显示的效果可以通过软件控制轻易实现：²单屏四分割画面效果可以通过软件控制轻易实现：²不同图像比例转换成4：3画面效果可以通过软件控制轻易实现：²拼接系统至少提供AV、VGA、HDMI三种接口，能够满足大屏显示的全面信息输入需要；²拼接具有远距离视频及HDMI数字信号传输功能；²拼接采用了画面补偿技术，使整体拼接画面平整、不错位；1.2.VGA矩阵切换器技术要求VGA矩阵切换器是用来切换各种信号的显示通道的设备，用于将输入的多路视频信号通过内部矩阵电路的切换，任意切换到任一个输出通道上。输入输出接口：支持不少于16路计算机视频输入，24路计算机视频输出接口。设备应具有智能管理能力，采用容错技术，并可以自我判断故障点、启用备用电路，并采用高抗干扰能力的通信接口电路，保证通信的可靠性，具备RS232通信功能，可以方便的完成演示过程中的信号切换。设备应带有断电现现场切换记忆保护等功能，具备RS232通信接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。1.3.AV矩阵切换器技术要求：第5页共62页 AV矩阵切换器是用于视频信号显示切换的高性能智能矩阵开关设备，实现将输入的各路视频信号通过内部电路切换而输出到任一输出通道的功能。（1）AV矩阵配置：输入通道不少于16路，输出通道不少于16路。（2）技术指标：指标及功能要求需方要求带宽50MHz(-3dB)阻抗75Ω连接器BNC预存多组切换模式支持RS-232串接通讯端口支持视音频分离控制支持音频输入端音量衰减控制支持静音及静像功能支持平衡/不平衡立体声音频输入/输出支持支持数字组合前面板支持串口级连控制及IP控制端口支持掉电现场保护功能支持1.1.显示现有视频监控系统图象的要求现有的视频监控图象使用IP传输模式，使用终端显示，可实现多路信号分屏显示，数据库服务器。本工程要求将已有的视频监控图像导入本次大屏幕显示系统，要求在显示多路图像信息时，可由大屏幕中任意单屏显示任意一路图像，并且通过图形控制器可以对上墙的视频信号进行任意组合任意拖拽。通过软件还可以对大屏显示的视频图象中的云台进行上、下、左、右及变倍、变焦等控制。第5页共62页 供方应提供实现该功能的原理详细说明、系统方框图、实施方案和需要需方配合的内容。1.1.工作终端和延长控制器本工程将调度室工作终端显示内容延长到大屏幕显示。拟采购延长控制器（共16路），利用显示器、鼠标和键盘的延长控制（网络）设备与主机进行通信控制，值班工位上只有显示器、鼠标和键盘。1.2.系统连接整套组合显示屏，由9台GT-4600SDM1-Ⅱ液晶拼接单元，并且配置了MultiView多屏幕拼接控制器对整个大屏幕进行控制：u整套拼接显示屏由9台投影单元组成，按3行×3列进行叠加拼接。u每个液晶拼接单元有1路模拟和数字RGB输入端口。1.3.设备连结图以下是3行）×3（列）组合显示屏尺寸：l组合规模：3×3共9台46英寸液晶拼接单元l整机/液晶屏外框尺寸：整机宽1026.2mm×高580.4mml组合尺寸：3078.6mm(宽)×1741.2mm(高)根据实际工程实施情况，本方案大屏幕的整体观看距离不小于3米。实际的系统布置图和安装尺寸图请参见相应的平面布置参考图。1.4.安装环境要求1.电源：220V2.功率：4KW。3.大屏幕机架具备良好接地。4.提供平坦、坚实地面支持投影机箱体和机架，地面负荷≥200Kg/平米。5.保证清洁、通畅、通风良好。第5页共62页 1.接地电阻：<2欧姆1.1.设备清单序号名称型号单位数量146英寸窄边液晶屏GT-4600SDM1-Ⅱ台92拼接安装支架定制套93专用控制软件大屏幕系统控制管理软件套14线缆附材VGA线、DVI线、视频线、HDMI线等套1第5页共62页 光通信设备的技术要求1.1.光纤通道应能可靠的传输以下信息5.1.1电话5.1.2调度自动化信息5.1.3通信监控5.1.4线路继电保护和安全自动装置信息5.1.5数据信息5.1.6综合业务数字网信息5.1.7MIS网络信息1.2.光纤通信系统参考数字通道数字传输模型(a)假设参考数字通道(HRDP)长度为6900km。(b)假设参考数字段(HRDS)长度为280km。1.3.传输与复用设备类型及性能要求5.3.1数字光纤通信传输系统采用SDH、STM-16等级，本期工程传输速率为622Mb/s,将来设备只需更换光卡板，便能平滑升级到STM-16，2.5Gb/s。设备采用1+1热备用线路保护工作方式，电源卡板采用1+1保护方式。5.3.2SDH622/2.5Gb/s设备应具有功能强大的交叉矩阵，可在VC-12级别进行交叉连接。5.3.3SDH622/2.5Gb/s设备应具有灵活的组网能力，适用于点到点、链型网、星形网、环形网、并支持多环相交等各种复杂网络拓扑。5.3.4SDH622/2.5Gb/s设备支持二纤单向通道保护环，二纤单向复用段保护环，1+1线路保护倒换。第5页共62页 5.3.5SDH622/2.5Gb/s设备可以根据需要配置成ADM、TM、REG网元类型。5.3.6STM-4分插复用设备(622Mbit/sADM)l该设备提供直接分插STM-4信号内任何支路信号的能力。l该设备群路侧为STM-4的光接口；支路侧为G.703接口(2048kbit/s,34368kbit/s,kbit/s)。l交叉连接方向应不少于群路到支路、支路到群路、群路到群路、支路到支路。连接类型为：单向、双向、广播式。l该设备应提供配置成终端复用设备的能力，当群路侧仅有一个方向的光接口或电接口工作时，支路侧应能将STM-4信号内的全部支路以G.703方式终结。2M终结能力不小于252个。l支路接口在支路侧应可以进行任意配置。在改变和增减支路接口时不应对其他支路的业务产生任何影响。5.3.7系统接口及再生段距离要求（1）STM-4光接口应符合下表所述的技术参数规范投标厂商应根据所供设备的光接口性能，所给出的各项数值都应是最坏值，即在系统统计寿命终了，并处于所允许的最坏工作条件下仍能满足的数值。其中SDH设备光接口的参数必须书面提供下表中所要求列出的各项数值,并进行必要的说明。STM-4光接口参数规范标称比特率kbit/s应用分类代码L-4.2S-4.1L-4.1工作波长范围nm155013101310光源类型SLMSLMSLM最大rms谱宽(s)nm最大-20dB谱宽nm发送机在最小边模抑制比dBS点特性最大平均发送功率dBm最小平均发送功率dBm最小消光比dB衰减范围dBSR点最大色散ps/nm第5页共62页 光通道特性光缆在S点的最小回波损耗(含有任何活动接头)dBSR点间最大离散反射系数dB最差灵敏度(BER£10-10)dBm接收机在最小过载点dBmR点特性最大光通道代价dB接收机在R点最大反射系数dB（2）衰减限制的再生段距离计算本工程采用G.652光纤，再生段距离计算应采用ITU-T建议G.957的最坏值法，即投标厂商根据所供设备的性能，按下式计算：L=(Ps-Pr-Pp-SAc-Mc)/(af+as)式中L--再生段距离(km)；Pp--光通道功率代价；Ps--S点寿命终了时的平均发送功率(dBm)；Pr--R点寿命终了时的光接收最差灵敏度(BER≤10-10)(dBm);SAc--S、R点间其他连接器衰减之和（dB）；Mc--光缆和设备富裕度，取5dB;af--光纤衰减系数（1550nm取值0.21dB/km、1310nm取值0.35dB/km）；as--光纤熔接接头每公里衰减系数（取值0.03dB/km）；投标厂商应根据所供设备的光接口性能，给出衰减限制的再生段距离计算过程。（3）色散限制的再生段距离计算投标厂商应根据所供设备的光接口性能，给出色散限制的再生段距离计算过程。（4）光接口处的光连接器为FC/PC或SC/PC型。5.3.9电接口参数2048kbit/s、34368kbit/s、kbit/s和STM-1的电接口参数均应符合ITU-T建议G.703中的各项要求。2048kbit/s电接口具有75W不平衡阻抗和120W平衡式两种。5.3.10智能PCM终端设备l智能PCM设备的技术要求应能满足ITU-TG.711、G.732、G.735、G.703、G.712、G.713、G.714等建议的要求。l具有多种不同的分路和通路分出和插入功能。l最小应具有16个方向交叉连接的标准E1（2Mb/s）传输接口，具有数字交叉连接（DXC）功能。投标厂商还应详细描述所能提供的外围环境监控接口的特性。l全网所有设备音频端口的电平调整，数据端口速率及格式的设定，E/M接口二、四线选择，任何端口的远端或近端自环，路由及通路调配等等，均应能由计算机在网管中心完成。第5页共62页 l应能提供会议电话功能。l应能实现64kb/s信号的任意交叉连接。应能提供FXS、FXO、2/4线E/M；V.24/V.28、G.703（64Kb/s）、ISDN(2B+D)、V.35（Nx64kb/s）、10M/100Mbps以太网等用户接口。1.1.网管系统5.4.1本工程项目中调度侧网管系统必须实现对本次招标所提供的SDH光传输设备、以及PCM设备进行统一维护管理；SDH管理系统的管理功能、网络的结构、ECC功能以及协议栈等均应符合ITU-T建议G.784、Q.811和Q.812。管理信息模型应符合ITU-T建议G.774系列。5.4.2网管系统要求l被管理的整个网络中的各网元均应由一个管理平台对SDH光传输设备、PCM设备进行管理。通过WIMP(窗口、图标、菜单、光标)方式的人机接口，监视和控制整个被管理网络中的每一个网元。告警和事件记录追踪至每一块电路板。l提供网元层、网元管理层的功能。5.4.3网管系统应具有以下管理功能l系统管理：对系统自身属性和资源的管理，主要包括管理信息数据库的备份和恢复，各类日志的转储和清除等。l故障管理故障管理应能对传输系统进行故障诊断、故障定位、故障隔离、故障改正以及路径测试功能。l性能管理设备管理系统应至少提供下述性能管理功能；——能对G.826建议误码性能参数进行自动采集和分析，并能以ASCII码文件形式传给外部存储设备；——能同时对所有终端点进行性能监视；——能同时对性能监视门限进行设置；——能存储和报告15分钟和24小时两类性能事件数据；——能报告“当前”和“近期”两种性能监视数据；——能支持近端或远端环回测试功能。l配置管理设备管理系统应至少能提供下述配置管理功能：——网元的初始化设置；——通道的交叉连接和配置；——定时源优先级的选择；——NE状态和控制；——可以设置、存储、检索和改变保护倒换参数；第5页共62页 ——路径保护及路径恢复功能；——网同步功能；——应能按请求以图形方式在网管系统屏幕上完成实际网络的配置。l安全管理设备管理系统应至少能提供下述安全管理功能：——未经授权的人不能接入管理系统，具有有限授权的人只能接入相应授权的部分。1.1.对传输和复用设备的一般要求本工程分别在2130变电站、1930变电站、艾维尔沟矿区自备电厂及调度中心各配置1套光传输设备分别将各站、电厂信息上传至调度中心，各站、电厂以实现无人值守的功能。投标人的设备应能安装在招标方指定的19英寸机柜中，并提供各种面板布置、进出线方式等，提出对机房荷重、防震加固、防尘等方面的要求。所有服务器及其附件设备要求进机架。所有电源、通信电缆应符合相关标准及安全要求。所有的设备应具备良好的通风系统。设备如为侧散热，需提出设备的详细安装要求。如为前后散热，投标人应对接入设备的散热性作描述。5.5.1环境温度及湿度l工作环境温度：－5℃～＋45℃正常工作l环境相对湿度：长期5%～85％（＋30℃）短期5％～95％（72小时内，＋35℃）l如投标人系统对电源、环境方面有更高要求，请详细说明。l投标人在技术建议书中提供设备正常工作的环境要求。5.5.2设备工作电源输入电压:AC220;DC220;DC48V同时输入并能自动切换.l正常工作电压范围：-48V±20%DCl可以承受的电压范围：-36V～-72VDC5.5.3机柜尺寸为：高x宽x深=2000mmx600mmx600mm。5.5.4设备的电磁兼容性及抗电磁干扰应满足IEC-801-2、IEC-801-3和IEC-802-4的要求。5.5.5投标厂商应提供所供设备接地的要求以及接地的方式。5.5.6投标厂商应说明所供设备的散热方式。设备的冷却优先选择自然通风散热方式。5.5.7投标厂商应同时提供网管协议，以便业主组织通信网监控系统。第5页共62页 1.远程视频监控改造要求1.1.整体要求系统要求对原有各变电站已经实现的视频监控系统进行调度集中监控，将变电站视频信息远传、解码至调度中心的视频监控总中心，并将视频信号根据使用要求传送至大屏幕墙。实现各企业提高劳动生产率，增加经济效益，最终为实施各种变电站实现无人值守模式进行技术更新。图像监控系统是对“四遥”的进一步补充和完善，被行业称为“第五遥”—遥视，即远程视频监控。1.1.1.变电站图像信息采集与存储备份系统需具备对远程变电站运行状态的图像数据采集和存储，能够实现前线变电站视频图像信息的主动上传，或者主站监控中心能够调用远程实时画面图像；前端视频图像数据能够进行远程集中存储。视频监控存储策略为视频图像集中存储在监控中心，每天24小时，至少保存30天。监控控制平台的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息，如设备、通道、时间、报警信息等。平台应能存储视音频信息并支持各种录像方式，如计划存储、告警联动存储，对于超出时间段的存储空间应能实现自动覆盖。1.1.2.系统图像质量应保证图像信息的原始完整性，即在色彩还原性、图像轮廓还原性（灰度级）、事件后继性等方面均与现场场景保持最大相似性。系统的最终显示图像应达到四级（含四级）以上图像质量等级，对于电磁环境特别恶劣的现场，图像质量应不低于三级。高风险对象的图像存储、回放的图像分辨率应与其相对应的风险等级划分规定的要求相一致，保证目标图像质量的有效性。1.1.3.远程控制第5页共62页 应能通过手动或自动操作，对前端设备的各种动作进行遥控，并可以制定各种巡航计划，实现对设备的自动控制；应能设定控制优先级，对报警联动和级别高的用户请求应有相应措施保证优先响应；对于未锁定的设备控制权限在一段时间内不操作应能自动释放操作权限，时间可调；应能实现对设备操作权限的锁定，权限锁定后其他用户不可抢占，管理员用户可以强制解锁，报警联动时权限锁定自动释放。1.1.1.历史图像的检索和回放应能按照指定设备、通道、时间、报警信息等要素检索历史图像资料并回放和下载，也可以通过时间轴方式快捷简便的实现录像检索；回放应支持即时回放、多路同步回放、正常播放、快速播放、慢速播放、逐帧前进、进度条拖拽播放、画面暂停、图像抓拍等；支持回放图像的缩放显示。1.1.2.变电站双向语音对讲系统能够实现综合管理监控室与变电站监控点的双向语音通话，在获取变电站视频信号数据的同时能够采集实时同步音频数据，以便提高管理维护的便捷性；在变电站维护上，利用对讲能够实现远程实地指导工作。1.1.3.日志管理日志包括运行日志和操作日志两种，运行日志应能记录系统内设备启动、自检、异常、故障、恢复、关闭等状态及发生时间；操作日志应能记录操作人员进入、退出系统的时间和主要操作情况。支持日志信息的查询和日志报表功能。1.2.系统作用通过视频图像监控、双向语音对讲功能投入使用，在无人值班变电站远程管理发挥更多的作用，具体表现如下：1、巡视设备第5页共62页 系统运行后，值班员按照巡视路线，从室外设备开始依次察看：主变状态、开关状态、刀闸状态、各指示灯状态。例如：通过遥视发现某变电站主变油位过高，监控站值班员将情况及时上报，巡视班对此加强了巡视，并进行了放油处理，保证了安全度夏。1、发现安全隐患利用遥视，能发现一些在地面上不容易观察的遗留工作物品。如某变电站通过自动巡视画面发现废弃水泥袋离设备区很近，如果被大风刮到设备上很容易引起短路，监控站值班员马上通知供电所移走，及时消除了安全隐患。2、现场操作指示利用远程实时监视功能，由监控站和调度中心的值班人员对远方变电站操作人员所进行的操作进行指导。3、配合四遥配合“四遥”系统运行对一些遥信变位、遥测实际值与当地进行核对，以确保判断的正确性。4、提高工作效率在某农网系统中，原变电站值班员定编由150余人精简为30余人，由变电工区进行管理。在新的管理模式下，电网运行成本迅速下降，仅一年就减少变电运行成本数百万元，提高了工作效率。1.1.设计依据为确保系统建设标准的统一性，规范性，本方案的撰写将充分依据以下标准《民用闭路监视电视系统工程技术规范》GB50198《安全防范工程程序与要求》GA/T75-94《保护接地和防雷接地标准》IEC364-4-41《电力工程电缆设计规范》GB50217-94《工业电视系统工程设计规范》GBJ115-87《计算机软件开发规范》GB8566-88《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电业安全工作规程》DL-108-91《变电所设计技术规程》SDJ2-79《工业企业通信设计规范》GBJ42-81第5页共62页 《电力系统通信站防雷运行管理规程》DL548-94《有线电视系统工程技术规范》GB50200-94《电力系统实时数据通信应用协议》《高频干扰试验》IEX255/22-1《工频磁场的抗扰度试验》GB/T17626.8《静电放电干扰试验》IEX255/22-3《浪涌（冲击）抗扰度试验》GB/T17626.5《射频场感应的传导骚扰抗扰度》GB/T17626.6《100BASE-TX快速以太网接口标准》IEEE802.3U《视音频编解码标准》ITUH.264《音频编解码标准》ITU-TG.711《存储管理接口标准》SMI-S《远动终端设备》GB/T13729-2002《电线电缆识别标志方法》GB/T6995《变电站通信网络和系统》DL/T860《循环式远动规约》DL451-911.系统整体配置要求1.1.硬件配置硬件系统的组成必须满足电力调度自动化的要求，保证整个系统的先进性、可靠性、完整性、实用性，能够扩展，便于维护并满足下述要求：选用市场主流且成熟的、国际标准化的、开放性能好、售后服务支持好的通用型主机、外部设备和网络设备。要求留有适当的扩充接口，以便于将来系统的扩展。1.1.1.新疆焦煤集团调度主系统配置清单序号名称性能指标（及容量）描单位数量　硬件设备　　　第5页共62页 1前置服务器HPIntegrityBl860ci2服务器套216核1.73GHz/20MB英特尔®安腾®处理器core(HPBL16x0ci2Itanium93504cProcKit)16G内存(HPBL8x0ci28GBPC3-10600R-9Kit)2块146GB15krpm硬盘8个10Gb/1000MBase-T接口HP-UX11iv3操作系统3年7x24原厂服务BladeSystemC7000机箱套210U,16个半高槽位，标准带6个2400W高效电源1个OA管理模块（支持远程管理功能，具有KVM功能）10个热插拔冗余风扇2个1Gb直通以太网模块(共含32个1000MBase-Tx上联)3年7x24服务2SCADA/数据库服务器HPIntegrityBl860ci2服务器套216核1.73GHz/20MB英特尔®安腾®处理器core(HPBL16x0ci2Itanium93504cProcKit)16G内存(HPBL8x0ci28GBPC3-10600R-9Kit)4块146GB15krpm硬盘8个10Gb/1000MBase-T接口HP-UX11iv3操作系统ServiceGuard双机软件许可3年7x24原厂服务BladeSystemC7000机箱套210U,16个半高槽位,标准带6个2400W高效电源1个OA管理模块（支持远程管理功能，具有KVM功能）10个热插拔冗余风扇2个1Gb直通以太网模块(共含32个1000MBase-Tx上联)2个4GbFC直通模块3年7x24服务3调度员工作站HPZ400图形工作站台2CPU:IntelXeonW35032.4GHz内存：8G硬盘：500G光驱：DVD+RW第5页共62页 网口:10/100/1000MB以太网口×2显卡：独立显卡支持双屏声卡、音箱键盘鼠标预装Windows7操作系统24"宽屏液晶显示器×24报表工作站/工程师/维护工作站HPZ400图形工作站台3CPU:IntelXeonW35032.4GHz内存：8G硬盘：500G光驱：DVD+RW网口:10/100/1000MB以太网口×2显卡：独立显卡支持双屏声卡、音箱键盘鼠标预装Windows7操作系统24"宽屏液晶显示器5Web服务器HPIntegrityBl860ci2服务器台116核1.73GHz/20MB英特尔®安腾®处理器core(HPBL16x0ci2Itanium93504cProcKit)16G内存(HPBL8x0ci28GBPC3-10600R-9Kit)4块146GB15krpm硬盘8个10Gb/1000MBase-T接口HP-UX11iv3操作系统3年7x24原厂服务防火墙华为USG3030安全防火墙提供三个固定的10/100/1000M以太网口，光口电口任选斥，2个扩展插槽,支持2FE、2GE光电互斥接口模块，内置加密芯片，支持国密算法台16PAS工作站HPZ400图形工作站台1CPU:IntelXeonW35032.4GHz内存：8G硬盘：500G光驱：DVD+RW网口:10/100/1000MB以太网口×2显卡：独立显卡支持双屏声卡、音箱键盘鼠标预装Windows7操作系统24"宽屏液晶显示器7PAS服务器HPProLiantDL380G7服务器台1第5页共62页 E5645（6核，2.40GHz，12MB三级高速缓存，80瓦英特尔®至强®CPU）处理器2块16G内存(HPPC3-10600RRDIMMDDR3)4块146GB15krpm硬盘4个10Gb/1000MBase-T接口冗余热插拔电源3年7x24原厂服务8操作票工作站HPZ400图形工作站台1CPU:IntelXeonW35032.4GHz内存：8G硬盘：500G光驱：DVD+RW网口:10/100/1000MB以太网口×2显卡：独立显卡支持双屏声卡、音箱键盘鼠标预装Windows7操作系统24"宽屏液晶显示器9机柜42U机柜，分别安装历史服务器，前置实时服务器，web浏览pas服务器面310矩阵式KVM矩阵式KVM集中控制设备套311前置交换机LS-S5328C-EI-AC24口前置交换机台212终端服务器MOXA16口终端服务器（双网口）台413通讯装置通信接入板（双路）块16通信接入箱双电源套1通道防雷块3214通讯管理机(变电站、电厂侧)PSX600U台215采集机柜42U19’机柜面316中心交换机LS-S5328C-EI-AC24口前置交换机台217激光打印机网络A3打印机HPLaserJet5100(含网口)台118针式打印机EPSONLQ-1900K针式打印机台119GPS卫星时钟卫星钟，防雷装置（北斗）台120UPS电源80KVA/2H在线式UPS电源套121Ups电源屏柜含电池柜内安装面222调试终端T420i/4179-GCC/i3-2310(2.1GHz)14.1/WXGALED/2GB/320GB(7200)/Rambo/W7HB(1G显存)1Y台323刻录机光盘刻录机台124网络附件带屏蔽超5类双绞线4包（610）及网络配件(水晶头200个)，网线测试仪套125拨号MODEM56K拨号MODEM台126计算机工作台定制2000X750X750环氧树脂桌面（含现场安装服务）张627椅子　把6第5页共62页 28调度机房装修含地面平整、防静电地板、基本粉刷、普通机房门，不含空调等电器套129机房布线调度系统相关布线工程、服务器机柜及其他机柜内布线工程套11.1.1.大屏幕序号名称参数说明单位数量146寸液晶拼接屏GT-4600SDM1-Ⅱ拼接缝<7.3mm,亮度：750cd/㎡；液晶屏带温控保护系统台92嵌入式图像拼接处理器内置画面单屏四分割功能1920X1080;RS232接口控制;自由无限拼接功能；功率消耗:300W;内嵌3D视频亮色分离电路单元/3D逐行处理及帧频归一转化电路单元/3D数字信号降噪单元;支持框架功能;可选支持画面自由缩放、移动、漫游、叠加(选配功能)。具有国家3C认证台93拼接控制软件自由无限拼接功能，操作简单适用，带矩阵联动功能动。套14VGA/AV混合矩阵16进16出DC-V1624台15专业数据线缆（配合矩阵或分配器使用）5米套96辅材（电源控制箱/电源线/控制线/视频线/接头）　套97标准机柜标准机柜、机柜架平方米138幕墙装修幕墙材料、支架安装套11.1.2.通信系统配置序号名称规格及型号单位数量备注1SDH光传输设备OTM-2.5/10G套32130变、1930变、电厂变，详见技术规范配置清单2M×63;STM-16×2可扩展;双电源；2000×600×600机柜2SDH光传输设备OTM-2.5/10G套1调度中心，详见技术规范配置清单2M×63;STM-16×4可扩展;双电源；第5页共62页 2000×600×600机柜3复用设备PCM-60HM套42130变、1930变、电厂变、调度中心，详见技术规范配置清单2块32x2Mb/s交叉板；FXS接口/32CH；FXO接口/32CH；4WE/M接口/32CH；V.24/V.28接口/32CH；10～100Mbase-T以太网接口/2CH；双电源板4综合配线柜MDF-2000套4每站一套96芯一体化熔配单元ODF；西门子80系统DDF；MDF音配300回；绕线盘、固线架；安装附件；2000×600×600机柜备注：供货厂商必须配齐以上光传输和PCM接入设备正常开通所需要的所有辅助板件和材料且保证通讯设备能够与调度中心设备兼容。通信光缆设备序号名称型号单位数量备注1尾纤FC/PC-FCPC根48扬州扬信2非金属光缆ADSS-24-PE-100米30000扬州扬信1.1.1.视频监控配置序号设备名称型号单位数量1管理及数据库服务器R210台12流媒体服务器R210台23网络存储SMI-100-R16S台14硬盘2TB块105监控工作站790MT(含22寸)台26网络交换机S5700-24TP-SI台17监控中心统一平台软件系统　7.1管理服务软件Observer套17.2客户端监控软件7.3流媒体转发软件7.4流媒体存储软件7.5WEB客户端软件第5页共62页 7.6硬解码投影软件7.7数据备份与恢复软件8操作系统RedHat套39数据库MySql套110辅料辅材配套项111中心专用机柜2200*800*1000面112与站端通信设备　套11.1.系统软件要求投标人提供完成上述功能所需的各种软件名称及版本软件包括：操作系统编程软件通讯软件软件开发支持工具包应用支持软件包数据库软件开发、运行和数据库软件的License防病毒软件投标人认为需要的开发、运行、维护用的系统软件和数据库软件完善的安全管理功能策略系统容灾和备份系统升级软件投标人认为需要的其它软件软件支持的运行点数除满足当前需求外，还需预留50%以上的余量序号软件名称性能指标（及容量）描单位数量1自动化系统通用平台商用数据库，实时数据库管理系统。多平台数据转换系统套12自动化SCADA软件面向对象的全图形人机支持软件；网络通信套1管理系统等、远程诊断软件报警处理、事故记录、历史数据记录、公式计算、进程管理、网络通信、报表编辑、图形编辑、报警语音录入、责任区域管理、图模一体化、动态着色等3通信规约转换系统国内外主流自动控制系统规约解释处理程序套1第5页共62页 4值班告警系统电子告警通知、查询、监视、预报套15WEB浏览软件B/S安全Web浏览系统套16高级应用算法网络拓扑分析套1状态估计套1动态潮流计算套1短期负荷预报套17操作票系统操作票规则维护套1操作票模拟和培训套1模拟审核套1操作票管理套18与大屏幕接口　套19操作系统服务器自带Unix操作系统软件套1工作站自带WindowsXP操作系统套110OracleOracle数据库软件，并由厂家提供数据库优化配置服务,40客户套111杀毒软件卡巴斯基2009企业版（10客户）套112AUTOCADAUTOCAD2010企业版套113智能语音告警系统智能电子语音录入，辨识，告警系统套114商用数据库接口软件与国际SQL语言商用数据库接口软件套115安全校核专家库系统专家库智能检索辨识软件套116网络综合管理系统网络综合管理系统、监测最多50个IP设备节点，提供网络设备，主机服务器、数据库、中间件、通用软件、专有设备及专有业务系统的各种监测器。进行统一调度，统一告警，并且在统一的界面中展示和配置，状态显示一目了然，同时支持生成各种数据报表套11.供货范围本系统软硬件（含系统配置要求中所有硬件：通讯管理机、服务器、工作站及网络设备、大屏幕、视频监控系统、通信系统设备等）作为一个整体由投标人统一供货，其中含有调度系统中心内部由投标人所供设备间所需所有网线，还需含有一定的备件，如通讯管理机、交换机等。本项目工程包含通信系统工程施工的土建、沟渠的铺设，架空线的铺设和通信线路施工。第5页共62页 1.系统结构图第5页共62页 各下辖变电所网络Ⅱ前置交换机*2GPS采集服务器*2与各变电站通信通道大屏幕操作票工作站远程维护MODEMPAS工作站防火墙维护工作站MIS等系统WEB服务器打印机物理隔离网络ⅠPAS服务器报表工作站调度员工作站*2数据服务器*2交换机交换机第5页共62页 1.供货、工程实施、服务、质保、培训和会议1.1.供货范围·满足本招标书要求的DEMS系统的所用硬件、软件。·必须提供HP硬件设备原厂的授权委托书。·所提供设备的技术文档。·必要的备品备件。·专用维修工具和仪表。·与本项目有关的所有服务。1.2.验收方法要求投标人提供的设备及设计满足招标人所要求的各项保证指标及技术附件所规定的设备功能以及证实达到这些性能指标的测试方法。为了证实这种能力和有关的保证值，招标人将对规定项目进行考核。考核分为性能考核和功能考核两个方面。主要性能值包括：系统可靠性：主机系统（包括硬件和软件）的连续可靠运行率；系统负载率：基本软件（包括系统、数据库及应用软件）占用CPU资源/整个系统CPU资源；网络系统运行率；功能考核目标：实现招标方在本技术文件中提出的所有功能及投标方在投标文件中提供的功能。验收方法：双方共同对考核内容进行验收。1.3.招标人和投标人双方技术人员的派遣和培训投标报价中需包含双方培训人员的全部差旅、食宿、交通、补贴等相关费用。1.4.设备材料的交付进度及施工进度表根据总体进度要求，投标人提出详细的基本数据、基本设计、详细设计、设备交付、施工、安装、调试的进度表。第5页共62页 1.1.工程实施·工程施工、安装地点：设备的布置将在合同执行阶段由招标人给出。如有必要，投标人可对现场进行实地考察。·项目工期要求：（合同周）（工作内容）0合同生效1第一次工程联络会8第二次工程联络会5~12系统生成及培训13FAT14设备出厂15~19现场安装、调试、验收20~23SAT32~35整体考核验收1.2.售后服务1）硬件设备·投标人必须提供所投标设备1年（质保期）的原厂服务，费用要求包含在相关设备报价中。·提供7×24小时技术支持服务，指定相对固定的技术负责人及联络电话、传真、e-mail等。·保修期内硬件故障时，所提供的替代硬件设备的性能应等于或高于原产品性能。·3×24小时内故障得以解决。2）软件维护·提供所投标软件（含第三方软件）的3年（质保期）免费服务。·提供7×24小时技术支持服务，指定相对固定的技术负责人及联络电话、传真、e-mail等。第5页共62页 ·在用户发现软件故障时，投标人必须在用户提出维护要求的4小时内作出响应，24小时内提交故障分析报告和解决方案，5×24小时内故障得到解决。·对于用户提出的软件性能提高、功能增加等改进要求。3）系统服务·在有新的系统补丁或升级版本时，在征得用户同意的情况下可进行升级或打补丁。由于未提供给用户补丁或升级而引起的运行故障由投标人负责一切后果。1.1.质量保证·投标人应保证所提供的所有设备包括元器件应是新的，应按最佳方式设计和制造并易于维护、检验和调整。·所用的材料应不易磨损，容易维护，以利于增加使用寿命和提高系统的稳定性。·设计和规格相同的设备，其偏差应在容许的范围内，并且能够互换。·投标人所提供的所有备品备件必须是新的，并且能够与原件相互更换，具有相同的技术规范、质量、材料和工艺要求。·投标人提供的软件应设计完善，符合标准，保证所有的功能正确，性能达标。·投标人所提供的第三方生产厂商的硬件和软件，应提供最终用户的使用权。1.2.技术培训1）培训要求·投标人应由资深系统研发专家为买方的技术人员开设培训课程。买方的技术人员应在操作系统、数据库、SCADA软件、PAS软件、DTS软件和硬件以及其它方面得到培训，熟悉和掌握运行、检查、修理和维护调度自动化系统并掌握软件开发工具。培训分为两种方式：课程培训、上机操作和工作中培训。·投标人应向受训人员提供技术资料、图纸、参考材料、培训手册等；还应提供测试设备、工具和安全设备，以及其它必需品和工作场地。·投标人应提出对受训者最为有利的培训计划(包括培训时间、地点、内容)。·投标人应向买方提交培训时间表和课程表，在经过同意后，投标人将邀请买方人员前往。·第5页共62页 投标人应提出对培训的地点、学习和生活环境报价，包括培训费、参培人员的来回机票以及住宿费用、当地交通和培训地的饮食费用等。培训所需费用单独计价，列入投标总价。2）培训内容投标人应负责对买方人员进行培训，培训的对象为系统管理员、维护工程师和操作人员。国内培训地点为厂家所在地。根据要求，投标人应定出培训大纲，不得少于以下内容：系统管理员培训：·硬件安装、维护。·平台接口及通讯方法。·商用数据库安装、使用、维护等。·网络管理及维护。·系统支撑软件及应用软件的安装、使用、维护。维护工程师培训：·各功能模块介绍。·系统平台的一般使用方式。·实时数据库安装、生成、维护。·图形、报表、安全系统等工具的使用方法。·高级应用软件（PAS）培训。·调度员培训仿真（DTS）培训。操作人员培训：·运行方式人员使用培训。·调度员使用培训。·集控操作员使用培训·继保人员使用培训。培训人员：4人30天，在中标厂家所在地。以上培训所涉及的所有费用由投标人负责，包含招标人参会人员往返机票及食宿费用。第5页共62页 1.1.会议会议包括：·第一次工程联络会4人×2天，在中标厂家所在地或其他地方召开；·第二次工程联络会4人×2天，在中标厂家所在地或其他地方召开；·出厂验收会4人×5天,在中标厂家所在地召开；·现场验收会5人×3天,在新疆焦煤集团召开。以上会议所涉及的所有费用由投标人负责，包含招标人参会人员往返机票及食宿费用。会议所需费用单独计价，列入投标总价。第5页共62页'
