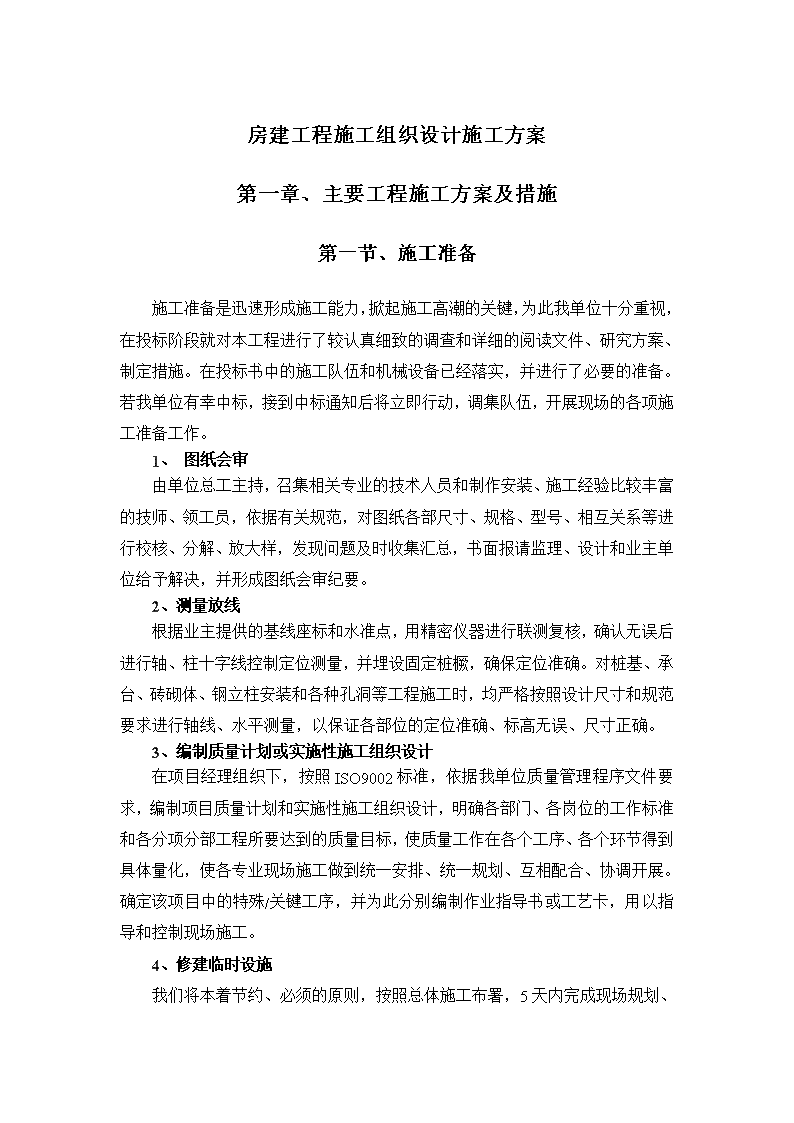

'房建工程施工组织设计施工方案第一章、主要工程施工方案及措施第一节、施工准备施工准备是迅速形成施工能力,掀起施工高潮的关键,为此我单位十分重视,在投标阶段就对本工程进行了较认真细致的调查和详细的阅读文件、研究方案、制定措施。在投标书中的施工队伍和机械设备已经落实,并进行了必要的准备。若我单位有幸中标,接到中标通知后将立即行动,调集队伍,开展现场的各项施工准备工作。1、图纸会审由单位总工主持,召集相关专业的技术人员和制作安装、施工经验比较丰富的技师、领工员,依据有关规范,对图纸各部尺寸、规格、型号、相互关系等进行校核、分解、放大样,发现问题及时收集汇总,书面报请监理、设计和业主单位给予解决,并形成图纸会审纪要。2、测量放线根据业主提供的基线座标和水准点,用精密仪器进行联测复核,确认无误后进行轴、柱十字线控制定位测量,并埋设固定桩橛,确保定位准确。对桩基、承台、砖砌体、钢立柱安装和各种孔洞等工程施工时,均严格按照设计尺寸和规范要求进行轴线、水平测量,以保证各部位的定位准确、标高无误、尺寸正确。3、编制质量计划或实施性施工组织设计在项目经理组织下,按照ISO9002标准,依据我单位质量管理程序文件要求,编制项目质量计划和实施性施工组织设计,明确各部门、各岗位的工作标准和各分项分部工程所要达到的质量目标,使质量工作在各个工序、各个环节得到具体量化,使各专业现场施工做到统一安排、统一规划、互相配合、协调开展。确定该项目中的特殊/关键工序,并为此分别编制作业指导书或工艺卡,用以指导和控制现场施工。4、修建临时设施我们将本着节约、必须的原则,按照总体施工布署,5

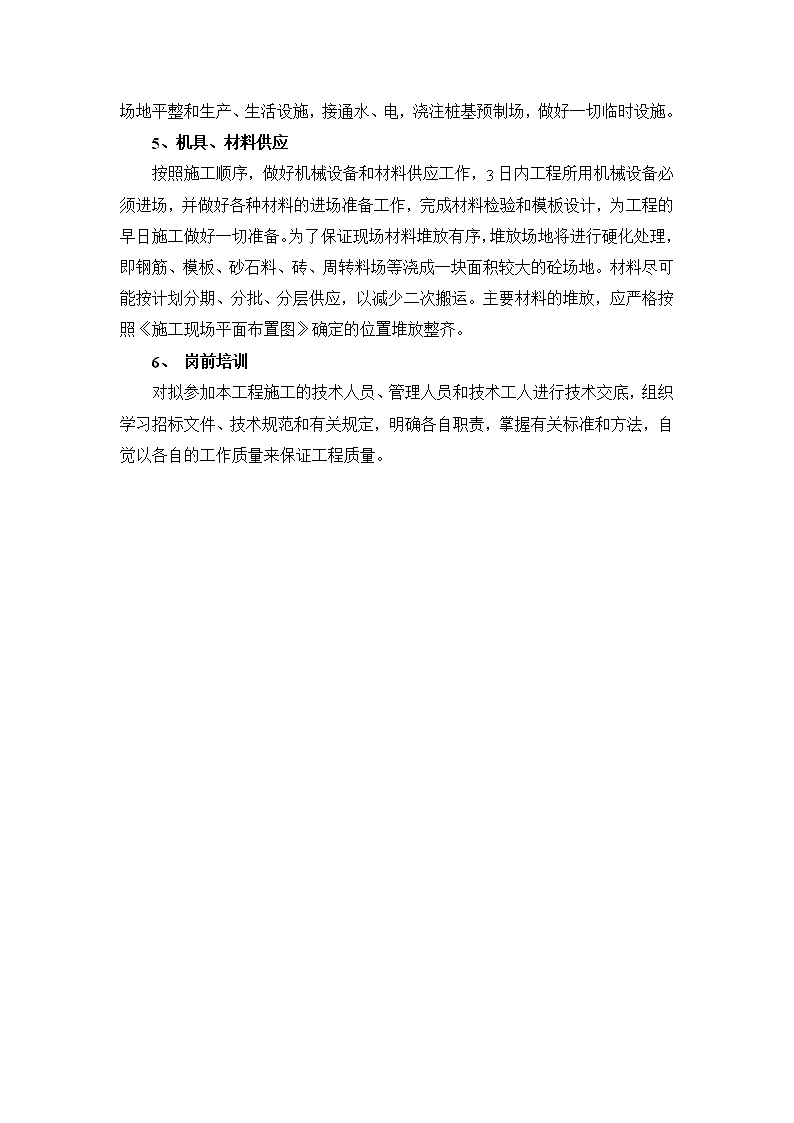

天内完成现场规划、场地平整和生产、生活设施,接通水、电,浇注桩基预制场,做好一切临时设施。5、机具、材料供应按照施工顺序,做好机械设备和材料供应工作,3日内工程所用机械设备必须进场,并做好各种材料的进场准备工作,完成材料检验和模板设计,为工程的早日施工做好一切准备。为了保证现场材料堆放有序,堆放场地将进行硬化处理,即钢筋、模板、砂石料、砖、周转料场等浇成一块面积较大的砼场地。材料尽可能按计划分期、分批、分层供应,以减少二次搬运。主要材料的堆放,应严格按照《施工现场平面布置图》确定的位置堆放整齐。6、岗前培训对拟参加本工程施工的技术人员、管理人员和技术工人进行技术交底,组织学习招标文件、技术规范和有关规定,明确各自职责,掌握有关标准和方法,自觉以各自的工作质量来保证工程质量。

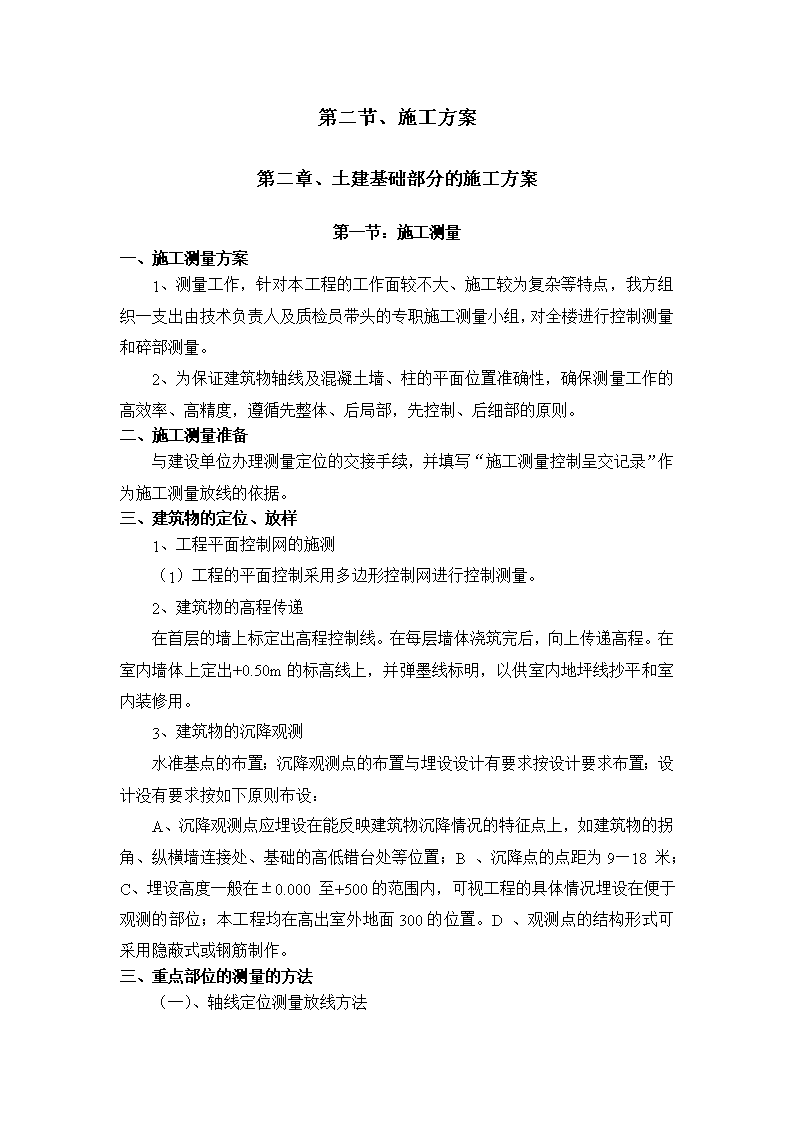

第二节、施工方案第二章、土建基础部分的施工方案第一节:施工测量一、施工测量方案1、测量工作,针对本工程的工作面较不大、施工较为复杂等特点,我方组织一支出由技术负责人及质检员带头的专职施工测量小组,对全楼进行控制测量和碎部测量。2、为保证建筑物轴线及混凝土墙、柱的平面位置准确性,确保测量工作的高效率、高精度,遵循先整体、后局部,先控制、后细部的原则。二、施工测量准备与建设单位办理测量定位的交接手续,并填写“施工测量控制呈交记录”作为施工测量放线的依据。三、建筑物的定位、放样1、工程平面控制网的施测(1)工程的平面控制采用多边形控制网进行控制测量。2、建筑物的高程传递在首层的墙上标定出高程控制线。在每层墙体浇筑完后,向上传递高程。在室内墙体上定出+0.50m的标高线上,并弹墨线标明,以供室内地坪线抄平和室内装修用。3、建筑物的沉降观测水准基点的布置;沉降观测点的布置与埋设设计有要求按设计要求布置;设计没有要求按如下原则布设:A、沉降观测点应埋设在能反映建筑物沉降情况的特征点上,如建筑物的拐角、纵横墙连接处、基础的高低错台处等位置;B、沉降点的点距为9—18米;C、埋设高度一般在±0.000至+500的范围内,可视工程的具体情况埋设在便于观测的部位;本工程均在高出室外地面300的位置。D、观测点的结构形式可采用隐蔽式或钢筋制作。三、重点部位的测量的方法(一)、轴线定位测量放线方法
采用直角坐标法放线测量。根据本工程实际情况,基础部分结构采用外控法,上部结构采用内控法进行测量。(二)主体结构测量依据规划交点和前期基础施工阶段所建立的平面控制网以及地上部分的控制网,在±0.000m结构层混凝土施工时分区预埋铁件,控制轴线用红油漆标设在钢板上。(三)、高程测量按照业主指定的原始高程控制点,利用高精度的S3水准仪和水准尺进行施测,并按二级水准测量有关要求进行测量,建立高程控制网。高程基准控制点必须埋设在基础稳定的地方,作为高程传递的基准点。四、测量质量保证措施1、施工测量时的技术措施(1)落实专人负责制:设1名技术员专职放线,配测量员1名。(2)执行“一切定位放线经自检合格后,专职质检员验收,然后报请监理、业主验收”的程序。2、验线(1)专职质检员验线要从审核测量放线方案开始在各主要阶段施工前,工程项目工程师均要对测量放线工作,提出预防性要求,做到防患于未然。3、测量记录和计算工作(1)测量记录要做到原始、正确、完整。(2)计算做到:依据正确、方法科学、步步校核、结果正确。
第二节:基础施工方案一、基础部分的施工基础部分的施工程序:基坑开挖及清理→地基处理→垫层放线→垫层模板→垫层砼→基础底板钢筋→条形基础钢筋砼→砼养护→拆模→验收→回填(一)、钢筋工程1、钢筋要严格按设计要求进行材料进场验收、检验、保管、发料的全过程管理,确保使用材料的质量。2、严格按照设计抗震设防的要求及有关规范、规程的规定,注意处理好钢筋连接和锚固。(二)、混凝土工程1、混凝土配合比优化工程混凝土量大,质量要求高。我单位将按照混凝土高性能化的原则,通过对原材料的严格控制和优化配合比配制出满足设计强度。2、水平施工缝、后浇带将基础梁、侧墙和顶板分为的施工单元,每个施工单元组织连续浇筑,可以确保连续浇筑,不出现“冷缝”。3、混凝土浇筑前钢筋、模板工程施工完成并请业主、监理和质监部门检查验收,办好各项隐蔽验收手续和混凝土浇灌许可证。钢筋工负责修正在混凝土浇筑过程中偏位钢筋(特别是板的负筋),确保钢筋位置正确。模板工负责看守模板,防止模板偏位。在浇筑混凝土前,模板和钢筋上的垃圾、泥土和钢筋上的油污等杂物,应清除干净。模板应浇水润湿。混凝土浇筑前按作业指导书向操作人员作好技术交底,确保按作业指导书要求操作。二、基坑(槽)的开挖:1、基槽的开挖采用挖掘机配合人工的方式进行开挖,开挖时从基槽的一端起挖,到另一端结束。中间不得有中间断挖、最后补挖等现象。2、开挖的深度应一次性挖到设计标高以上+15~20cm,余下的部分不能一次性挖到位的地方,由人工配合小型机具(如空压机配合风镐等)进行开挖。三、基础部分的施工
在土石方基(坑)槽开挖完成后,经基槽整形、夯实后,以上部分的砼垫层、钢筋工程、模板工程、砼工浇筑工程等,其施工方法与地下室基础部分的施工方法相同,此处不再赘述。四、土方的回填土方回填的主要方法:采用蛙式打夯机及平板打夯机分层夯实,每层虚铺厚度不应大于250mm,夯实后土的干容重符合设计要求。第三章:土建主体部分的施工方案第一节:主体部工程总体施工方案一、主体部分的施工顺序1、主体部分的施工顺序如下:测量放线→复核→施工缝处理→柱、墙扎筋、预留预埋→验收→柱、墙封模→支梁板模→梁板扎筋、预留预埋→验收→柱、墙、梁、板混凝土浇筑→养护。2、平面部分每层的施工顺序:柱钢筋的绑扎→柱模板安装→柱砼浇筑→砼养护→拆模→梁模板的安装→梁钢筋的绑扎→楼面模板安装→楼面钢筋网的绑扎→楼面梁板砼浇筑→楼地面养护→室内填充墙的砌筑三、填充砌体部分的施工顺序砌体施工:清理→放线→复核→砌墙体、墙内埋管→竖向管道安装→砌竖井墙体。
第二节:钢筋工程的施工方法与技术措施钢筋施工的准备、制作、绑扎审查施工图纸,采用微机钢筋翻样系统进行钢筋翻样工作;对进场钢筋进行检查,符合要求才可使用;检查所有施工机械,确保运转正常。钢筋的绑扎墙柱钢筋绑扎前必须将插筋调直,去除插筋上的水泥砂浆,绑扎时应注意保护层厚度,搭接长度等;梁的钢筋绑扎应注意搭接接头的位置必须错开,钢筋间距、排距应满足设计与施工的要求。一、钢筋选材及施工质量要求1、钢筋工程质量标准(1)钢筋的材质、规格及焊条类型应符合钢筋工程的设计和施工规范,有材质及产品合格证书和物理性能检验,对于进口钢材需增加化学性能检定,检验合格后方能使用。(2)钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工规范的规定。2、钢筋工程施工的质量要求(1)钢筋、骨架绑扎、缺扣、松扣不超过应绑扎数的10%,且不应集中。(2)钢筋弯钩的朝向正确,绑扎接头符合施工规范的规定,搭接长度不小于规定值。(3)所有焊接接头必须进行外观检验,其要求是:焊缝表面平顺,没有较明显的咬边、凹陷、焊瘤、夹渣及气孔,严禁有裂纹出现。二、钢筋的加工制作1、钢筋制作:
钢筋加工制作时,要将钢筋加工下料表与设计图复核,检查下料表是否有错误和遗漏,对每种钢筋要按下料表检查是否达到要求,经过这两道检查后,再按下料表放出实样,试制合格后方可成批制作,加工好的钢筋要挂牌堆放整齐有序。三、钢筋制作的质量保证措施1、钢筋表面应洁净,粘着的油污、泥土、浮锈使用前必须清理干净,可结合冷拉工艺除锈。2、钢筋调直,可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减小5%。3、钢筋切断应根据钢筋号、直径、长度和数量,长短搭配,先断长料后短料,尽量减少和缩短钢筋短头,以节约钢材。4、钢筋弯钩或弯曲:钢筋弯钩形式有三种,分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后,弯曲处内皮收缩。外皮延伸、轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸,应考虑弯曲调整值。四、钢筋的绑扎与安装钢筋绑扎前先认真熟悉图纸,检查配料表与图纸,设计是否有出入,仔细检查成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。(一)、底板及承台钢筋绑扎底板钢筋绑扎:底板钢筋工程量大,穿插复杂,必须注意施工顺序:1、施工前弹出钢筋位置线,以确保钢筋绑扎后位置的正确性。2、先绑扎承台、地梁钢筋,绑扎时用钢管搭设支架临时固定,成型后拆除。3、地梁钢筋绑扎完成后,按弹出的底板钢筋位置线,先铺底板下层钢筋,根据底板受力情况,底板面筋应放在地梁主筋下面。4、钢筋绑扎时,靠近外围两行的相交点每点都绑扎,中间部分可梅花型绑扎,双向受力钢筋应满绑。5、底排筋用混凝土垫块垫起,梅花状布置,确保保护层厚度。6、绑扎完下层钢筋后,摆放钢筋马凳,底部与下层筋点焊固定,在马凳上纵向或横向固定定位钢筋,然后再绑扎上层钢筋。钢筋绑扎的示意图如下:
钢筋支撑图(二)钢筋混凝土柱的钢筋绑扎1、竖向钢筋的弯钩应朝向柱心,角部钢筋的弯钩平面与模板面夹角,对矩形柱应为45°角,截面小的柱,用插入振动器时,弯钩和模板所成的角度不小于15°。2、箍筋的接头应交错排列垂直放置;箍筋转角与竖向钢筋交叉点均应扎牢(箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢)。绑扎箍筋时,铁线扣要相互成八字形绑扎。3、柱筋绑扎时应吊线控制垂直度,并严格控制主筋间距。柱筋搭接处的箍筋及柱立筋应满扎,其余可梅花点绑扎。4、当梁高范围内柱(墙)纵筋斜度b/a≤1/6时,可不设接头插筋;当b/a>1/6时,应增设上下柱(墙)纵筋的连接插筋,锚入柱(墙)内。(绑扎的结构剖面图下所示,仅供类似的施工结点参考,不同的结点地方应作相应付的处理)5、下层柱的竖向钢筋露出楼面部分,宜用工具或柱箍将其收进一个柱筋直径,以利上层柱的钢筋搭接,并与上层梁板筋焊接如图11,当上下层柱截面有变化时,其下层柱钢筋的露出部分,必须在绑扎梁钢筋之前,先行收分准确。
图1柱筋定位图(四)、钢筋混凝土梁与板的钢筋制安1、纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径25mm的短钢筋,如纵向钢筋直径大于25mm时,短钢筋直径规格与纵向钢筋相同规格。2、箍筋的接头应交错设置,并与两根架立筋绑扎,悬臂飘梁则箍筋接头在下,其余做法与柱相同。梁主筋外角处与箍筋应满扎,其余可梅花点绑扎。3、板的钢筋网绑扎与基础相同,但应注意板上部的负钢筋(面加筋)要防止被踩下;特别是雨蓬、挑檐、阳台、窗台等悬臂板,要严格控制负筋位置,在板根部与端部必须加设板凳铁,确保负筋的有效高度。4、板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋在中层,主梁的钢筋在下,当有圈梁或垫梁时,主粱钢筋在上。5、楼板钢筋的弯起点,如加工厂(场)在加工没有起弯时,设计图纸又无特殊注明的,可按以下规定弯起钢筋,板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支座中线1/6L为弯起点。(L一板的中一中跨度)。6、框架梁节点处钢筋穿插十分稠密时,应注意梁顶面主筋间的净间距要有留有30mm,以利灌筑混凝土之需要。7、钢筋的绑扎接头应符合下列规定:(1)、搭接长度的未端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处。
(2)、受拉区域内,Ⅰ级钢筋绑扎接头的未端应做弯钩。(3)、钢筋搭接处,应在中心和两端用铁丝扎牢。(4)、受拉钢筋绑扎接头的搭接长度,应符合结构设计要求。(5)、受力钢筋的混凝土保护层厚度,应符合结构设计要求。8、板筋绑扎前须先按设计图要求间距弹线,按线绑扎,控制质量。9、为了保证钢筋位置的正确和梁主筋的有效受力范围,地下室主次梁采取用钢筋支撑顶排钢筋的方法,没跨设置3条。五、钢筋焊接与接头施工(一)钢筋电弧焊施工钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式。A、帮条焊帮条焊适用于Ⅰ、Ⅱ钢筋的接驳,帮条宜采用与主筋同级别、同直径的钢筋制作,其操作要点如下:1、先将主筋和帮条间用四点定位焊固定,离端部约20mm,主筋间隙留2-5mm。2、施焊应在帮条内侧开始打弧,收弧时弧坑应填满,并向帮条一侧拉出灭弧。3、尽量施水平焊,需多层焊时,第一层焊的电流可以稍大,以增加焙化深度,焊完一层之后,应将焊渣清除干净。4、当需要立焊时,焊接电流应比平焊减少10%-15%。5、当不能进行双面焊时,可采用单面焊接,但帮条长度要比双面焊加大一倍。B、搭接焊搭接焊只适用于Ⅰ、Ⅱ、Ⅲ级钢筋的焊接,其制作要点除注意对钢筋搭接部位的预弯和安装,应确保两钢筋轴线相重合之外,其余则与帮条焊工艺基本相同。(二)钢筋闪光对焊施工<一>对焊工艺1、连续闪光焊:
工艺过程包括连续闪光和顶锻过程。施焊时,先闭合一次电路,使两钢筋端面轻微接触,此时端面的间隙中即喷射出火花般熔化的金属微粒一闪光,接着徐徐移动钢筋使两端面仍保持轻微接触。形成连续闪光。当闪光到预定的长度,使钢筋端头加热到将近熔点时,就以一定的压力迅速进行顶锻,再灭电顶锻到一定长度,焊接接头即告完成。2、预热闪光焊:工艺过程包括一次闪光、预热。二次闪光及顶锻等过程。一次闪光是将钢筋端面闪平。4、焊后通电热处理:方法是焊毕松开夹具,放大钳口距,再夹紧钢筋;接头降温至暗黑后,即采取低频脉冲式通电加热,当加热至钢筋表面呈暗红色或桔红式时,通电结束;松开夹具,待钢筋冷后取下钢筋。<二>对焊操作要求Ⅱ级钢钢筋对焊:Ⅱ级钢筋的可焊性较好,焊接参数的适应性较宽,只要保证焊缝质量,拉弯时断裂在热影响区就较小。因而,其操作关键是掌握合适的顶锻。采用预热闪光焊时,其操作要点为:一次闪光,闪平为准;预热充分,频率要高;二次闪光,短、稳、强烈;顶锻过程,快速有力。第三节:模板工程的施工方法与技术措施模板工程我方采用钢模板配合木模及胶合板配套的方案进行施工,施工的详细方案和技术措施如下:(一)施工前的准备工作(1)进行中心线和位置线的放线:首先用经纬仪引测建筑物的边柱和墙轴线,并以该轴线为起点,测出每条轴线。模板放线时,应先清理好现场,然后根据施工图用墨线弹出模板的内边线和中心线,墙模板要弹出模板的内、外边线,以便于模板安装和校正。
(2)做好标高量测工作:用水准仪把建筑物水平标高引测到模板安装位置。(3)进行找平工作:模板承垫底部应预先找平,以保证模板位置正确,防止模板底部漏浆。找平方法是沿模板内边线用1:3水泥砂浆抹平层。(4)设置模板定位基准:采用钢筋定位,即根据构件断面尺寸切割一定长度的钢筋,点焊在主筋上(以勿烧伤主筋断面为准),以保证钢筋与模板位置的准确。(二)、结构的主要部位的施工方法1、梁、板模板的施工梁模板施工工艺流程:在下层楼板上弹出梁轴线→搭满堂架→支梁底模→立梁侧模→接平板模板梁模板施工方法:当梁高度大于600时需用对拉螺杆加固;次梁安装在主梁模板安装并校正后进行;模板安装后拉中线检查、复核各梁模中心位置;待平板模安装后,检查并调整标高。2、楼梯采用全封闭式支设楼梯模板施工工艺。楼梯模板用普通钢管架支撑,每步楼梯留出两个浇捣口,其余楼梯全封闭,沿斜坡方向设两道100×50木枋锁紧踏步板,以保证梯步准确、轮廊完整。楼梯板面模板均为18厚九层板,木枋为50×100mm,用对拉螺杆固定。3、梁、柱接头模板的施工:柱梁接头处模板历来是框架结构体系施工的难点。如模板支立不能保证砼浇筑时的压力需要,就会造成胀模、歪斜、咬肉等质量问题,影响质量。为了保证柱梁接头质量,我们将采用定制钢模板,即根据本工程柱梁实际尺寸,特别设计制作出柱梁接头钢模板,用于施工中,由于该模板采用钢制,因此能与组合钢模板可靠地连接。能确保柱梁接头符合质量要求。4、楼板模板的施工楼板模板的支撑架子采用钢管扣件支撑,上搁木楞,木楞间距应经计算确定;钢板模板施工前宜进行模板排板设计,施工中严格按模板排板图排板,减少模板的锯割,利于模板的周转使用;施工时模板面板应涂刷脱模剂,以利于脱模;模板的接头应平整,接头处可用胶带纸粘贴。(二)、模板支撑1、模板选用
柱、梁以标准型材的钢模板为主,辅以竹胶合板及少量的木模板相配套进行施工。异形结构、弧形梁侧模为木模,楼梯及楼梯底模板主要为18厚覆竹胶合板。(1)、柱:矩形柱,采用木模板,模板间用木条连接,沿柱的高度方向竖向错拼。(2)、现浇板底模采用厚5mm的钢模板,铺设在断面为50×80的枋木上,间距为500。(3)、楼梯段的模板:楼梯段模板的底模、外帮、踏步侧板,反三角木均采用木模。(三)模板的安装1、柱模安装柱钢模板施工采用组拼的方法:将事先组拼的钢模板,依次对使用的钢模板每块进行检查对角线、板边平直度和外形尺寸合格后,吊装就为并作临时支撑;随即进行第二块模板吊装就位,并用钢管、扣件等组装附件进行组装。根据砼构件的成型要求,分别按要求组成L形、一字形或其它型式,经检查符合要求后固定,必要时可进行焊接固定。同时作好支撑。如此再完成第三、四片的模板吊装就位、组拼。模板就位组拼后,随即检查其位移、垂直度、对角线情况,经校正无误后,立即自下而上地安装柱箍。2、梁模板施工梁模板采用单块就位组拼的施工方法。即:搭设钢木结合的支撑架子,准确调平梁底横愣标高,铺高梁的底模板,校正轴线位置无误后固定,并可视具体情况先安装一侧模板。按设计要求起拱。安装钢支撑,拧紧对拉螺栓,调整梁口平直。梁底模应按设计及规范要求起拱。(1)梁口与柱头模板的连接特别重要,一般可采用角模拼接或用方木、木条镶拼。底层梁模支架下的土地面,应夯实平整,并按要求设置垫木,排水通畅。多层支架时,应便上下支柱在一条垂直线上。(2)、梁柱接头模板施工
梁柱接头处模板历来是框架结构体系施工的难点。如模板支立不能保证砼浇筑时的压力需要,就会造成胀模、歪斜、咬肉等质量问题,影响质量。为了保证柱梁接头质量,我们将采用定制木模板,即根据本工程柱梁实际尺寸,特别设计制作出柱梁接头木模板,用于施工中,由于该模板采用钢制,因此能与组合木模板可靠地连接。能确保柱梁接头符合质量要求。3、楼板模板采用5mm厚的钢板模板(1)楼板模板的支撑架子采用钢管支撑,上搁木楞,木楞间距应经计算确定;(2)钢板板模板施工前宜进行模板配板设计,施工中严格按模板排板图配板,尽可能的减少配板模板的型号和规格,利于模板拼装和周转使用;(3)拼板模板的板面应涂刷脱模剂,以利于脱模;(4)拼板模板的接头应平整,接头处可以用胶带纸粘贴。(六)模板的拆除模板的拆除,除了非承重侧模应以能保证砼表面及棱角不受损坏时(大于1N/mm2)方可拆除外,承重模板应按《砼结构工程施工及验收规范》的有关规定执行。模板拆除的顺序的方法,应按照配板设计的规定进行,遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则,拆模时,严禁用大锤和撬棍硬砸硬撬。拆除的模板等配件,严禁抛扔,要有人接应传递,按指定地点堆放。并做到及时清理、维修和涂刷好隔离剂,以备待用。
第四节:混凝土工程的施工方法与技术措施一、混凝土的生产及运输1、混凝土的生产:(1)我方针对本程的特点和重要性方面的考虑,对该工程的砼部分我方采用自拌砼生产方式进行施工。(2)、在施工时一定要保证施工的连续性,如果实在是不能保证施工连续的情况下,一定要在规范允许的部位留置施工缝(砼浇注的接头),在浇注时一定要确保砼的和易性及浇注振捣的施工质量。二、混凝土的浇筑施工(一)、浇筑的一般要求1、浇筑前应对模板浇水湿润,墙、柱模板的清扫口应在清除杂物及积水后再封闭。2、混凝土自吊斗口下落的自由倾落高度不得超过2米,如超过2m时必须采取加串筒措施。3、浇筑竖向结构混凝土时,如浇筑高度超过3m时,应采用串筒、导管、溜槽或在模板侧面开门子洞。4、浇筑混凝土时应分段分层进行,每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分长度的1.25倍,大不超过500mm,平板振动器的分层厚度为200mm。5、使用插入式振动器应快插慢拔,插点要均匀排列,逐点移动,按顺序进行,不得遗漏,做到均匀振实。移动问距不大于振动棒作用半径的1.5倍(一般为300~400mm)。振捣上一层时应插入下层混凝土面50mm,以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。6、浇筑混凝土应连续进行。如必须间歇,其间歇时问应尽量缩短。并应在前层混凝土初凝之前,将次层混凝土浇筑完毕。问歇的最长时间应按所有水泥品种及混凝土初凝条件确定,一般超过2小时应按施工缝处理。7、浇筑混凝土时应派专人经常观察模板钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况,发现问题应立即停止浇灌,并应在已浇筑的混凝土上初凝前修整完毕。(二)、柱混凝土浇筑
1、柱浇筑前,或新浇混凝土与下层混凝土结合处,应在底面上均匀浇筑50mm厚与混凝土配比相同的水泥砂浆。砂浆应用铁铲入模,不应用料斗直接倒入模内。2、柱混凝土应分层浇筑振捣,每层浇筑厚度控制在500mm左右。混凝土下料点应分散布置循环推进,连续进行。3、构造柱混凝土应分层浇筑,每层厚度不得超过300mm。(三)、梁、板混凝土浇筑1、肋形楼板的梁板应同时浇筑,浇筑方法应由一端开始用"赶浆法"推进,先将梁分层浇筑成阶梯,当达到楼板位置时再与板的混凝土一起浇筑。2、楼板浇筑的虚铺厚度应略大于板厚,用平板振动器垂直浇筑方向来回振捣。注意不断用移动标志或插杆检查以控制混凝土板厚度。振捣完毕,用刮尺或拖板抹平表面。3、在浇筑与柱、墙连成整体的梁和板时,应在柱和墙浇筑完毕后停歇1~1.5小时,使其获得初步沉实,再继续浇筑。4、施工缝设置:宜沿着次梁方向浇筑楼板,施工缝应留置在次梁跨度1/3范围内,施工缝表面应与次梁轴线或板面垂直。单向板的施工缝留置在平行于板的短边的任何位置。5、施工缝用木板、钢丝网挡牢。6、施工缝处须待已浇混凝土的抗压强度不少于1.2MPa时,才允许继续浇筑。7、在施工缝处继续浇筑混凝土前,混凝土施工缝表面应凿毛,清除水泥薄膜和松动石子,并用水冲洗干净。排除积水后,先浇一层水泥浆或与混凝土成分相同的水泥砂浆然后继续浇筑混凝土。(四)、楼梯混凝土浇筑(1)、楼梯段混凝土自下而上浇筑。由于楼梯踏步采用封闭式模板,故在踏步面开门子洞。底板混凝土与踏步混凝土一起浇筑,不断连续向上推进。(2)、楼梯混凝土宜连续浇筑完成。(3)、施工缝位置:根据结构情况可留设于楼梯平台板跨中或楼梯段1/3范围内。
第五节:预应力管桩的施工方案5.1施工顺序的确定打桩时,由于桩对土体的挤密作用,先打入的桩水平推挤而造成偏移和变位,或被垂直挤拔造成浮桩;而后打入的桩难以达到设计标高或入土深度,造成土体隆起和挤压,截桩过大。所以群桩施工时,为了保证质量和进度,防止周围建筑物破坏,打桩前应根据桩的密集程度、桩的规格、长短和桩架移动方便来正确选择打桩顺序。当桩较密集时(桩中心距小于等于4倍边长或直径),应由中间向两侧对称施打,如图A所示;或由中间向四周施打,如图B所示。这样,打桩时土体由中间向两侧或四周挤压,易于保证施工质量。当桩数较多时,也可采用分区段施打。当桩较稀疏时(桩中心距大于等于4倍边长或直径),可采用上述两种打法或采用由一侧向单一方向进行施打的方式,如图C所示,即逐排打设。这样逐排打设,桩架单方向移动,打桩效率高。但打桩前进方向一侧不宜有防侧移、防振动的建筑物、构造物、地下管线等,以防土体挤压破坏。当桩规格、埋深、长度不同时,宜先大后小,先深后浅,先长后短施打。
结合工程实际,本工程施工顺序主要采用逐排打设法(A),局部采用自中间向两侧打设法(C)。两台桩机自K轴与1轴交汇处沿1轴逆向施工,完成1轴施工后开始转向,沿A、B、T、U轴自南向北推进,根据就近原则移动桩机。为了减少挤土效应导致桩身上浮,5桩以上承台处施工时必须遵守先里后外的原则。
5.2静压管桩施工流程场地平整↓测量定位桩机进场安置↓←---------------桩机就位经养护达100%设计强度运桩至压桩点并检查桩体质量---------→↓探孔↓吊桩插桩经纬仪校正与跟踪监控---------→↓压桩↓桩平面位移测量记录↓送桩至设计标高↓----------------桩机移到下一桩位静压管桩施工工艺流程图5.3压桩施工操作步骤详述1)场地平整:清除地表杂物,并填平场地中的坑洼处,必要时用压路机压实表土。并沿场地四周挖沟排水至集水坑进行集中排水。(本工程建设方负责“三通一平”,目前已完成)2)测量定位:开工前请甲方提供区域内的控制点资料及明确现场控制点具体位置,并及时办理双方交接手续。根据甲方提供的控制点,施放轴线和桩位,每个桩点插短钢筋,并做成管桩等径模具,白灰沿模具撒放。到桩机就位后再进行复测。测量定位、放线、复核工作由专人负责,对测量仪器定期检查,做好测量定位放线的原始资料。形成的定位、放线测量成果资料用书面形式报监理和甲方复核检查,轴线偏差不小于1cm,桩位偏差小于2cm,确认后方可开始施工。
3)预应力管桩的成品检查:检查预应力管桩出厂合格证和主要质量指标(砼强度),再进行外观检查,同时做好检查记录。经监理验收,并签字认可。对管桩两端应清理干净,施焊面上有油漆杂物污染时,应清刷干净。不合格的桩及时清退出场。4)设备准备情况的检查:压桩机安装就位,按需要的总重量配置压重,并调平桩机平台。打桩前认真检查打桩机设备及起重工具。5)探桩:根据测量定位点,利用同直径的钢管用静力压桩机压穿①层素填土层,探明表层土的障碍物。防止桩尖堵塞块石,以便顺利穿过②层粉土。如果场地土层状况良好,为了提高工效,可以不用探桩,直接压桩即可。6)吊桩插桩:根据每孔设计桩长选择每节桩长和压桩顺序并编号。利用桩机自身起重机按编号顺序吊桩就位,再用夹具持桩对准测量定位点插桩入孔内。桩压入过程中修正桩的角度非常困难,因此就位时应正确安放。第一节管桩插入地下时,必须保持位置及方向正确。开始要轻压,认真检查,若有偏差应及时纠正,必要时要拔出重压。桩的垂直度安排专人采用用两台经纬仪进行监控,经纬仪应设置在不受打桩影响处,且大约互成90°的方向上,并经常加以整平,监测导架保持垂直,通过桩机导架的旋转、滑动及停留进行调整。7)压桩:利用桩机的重量由液压系统持桩将管桩垂直压入土中,并随时用两台经纬仪双向控制管桩的垂直度。并观察压桩的压力与深度。初压时如果下沉量较大,宜采取轻压,随着沉桩加深,沉速减慢,压力逐渐增加。在整个压桩过程中,要使压杆、桩帽、桩身尽量保持在同一轴线上。必要时应将桩架导杆方向按桩身方向调整。要注意尽量不使管桩受到偏心压力,以免管桩受弯。压桩较难下沉时,要检查桩架导杆有无倾斜偏心,桩身是否垂直,每根桩宜连续完成
,以免难以继续下压。按设计桩位平面图绘制桩位编号图,自备压桩记录外,交甲方和监理各一份,以供监理检查。选择桩位上浮观察点,做好详细记录。8)送桩:为将管桩压到设计标高,需要采用送桩器,送桩器用钢板制作,长11m。操作时先吊起送桩器,送桩器的下端面紧挨上管桩上端面,中心线对齐,保证垂直度满足要求后再加压,直到送桩至设计标高。5.4压桩垂直度保证措施调校桩的垂直度是保证沉桩质量的关键,必须高度重视。插桩在一般情况下入土50~80cm停止压桩,然后进行垂直度调校。桩的垂直度安排专人采用用两台经纬仪进行监控(也可以使用线锤吊线观察),经纬仪应设置在不受打桩影响处(约距桩点20米),且大约互成90°的方向上,并经常加以整平,监测导架保持垂直,通过桩机导架的旋转、滑动及停留进行调整。桩的垂直度必须不大于0.5%,满足要求方可继续沉桩。在沉桩过程中施工员随时观察桩的进尺变化,如遇地质层有障碍物、桩身偏移时,应分一两个行程逐渐调校,不可一次性强行扳正。5.5PHC桩的验收PHC混凝土管桩进场后应与业主、监理、供应商四方一起对进入施工现场的PHC桩进行检查验收,并办理验收手续,做好检查记录及标识工作。PHC桩主要检查桩的外观尺寸及管桩的产品证明书。在施工过程中对PHC桩强度有疑义时,要及时与业主和监理进行沟通。PHC桩的外观尺寸允许误差根据《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定进行验收,应符合下列要求:序号项目允许偏差1外观无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙2直径±5mm3壁厚±5mm
4桩尖中心线<2mm5桩顶平整度10mm6桩体弯曲<1/1000l5.6PHC桩材的验收方法序号检查项目检查工具与检查方法测量工具分度值(mm)1长度用钢卷尺测量,精确到1mm12外径用卡尺或钢直尺在同一断面测定相互垂直的两直径,取平均值,精确至1mm13壁厚用卡尺或钢直尺在同一断面相互垂直的两直径上测定四处壁厚,取平均值,精确至1mm0.54桩端部倾斜将直角靠尺一边紧靠桩身,另一边与端板紧靠,测量其最大间隙处,精确至1mm0.55桩身弯曲度将拉线紧靠桩的两端部,用钢尺测量其弯曲处的最大间隙,精确至1mm0.56保护层厚度用深度游标卡尺测管桩的中部同一圆周的二处不同部位,精确至0.1mm0.027漏浆长度用钢卷尺测量,精确至1mm18漏浆深度用深度游标卡尺测量,精确至0.1mm0.029裂缝宽度用20倍读数放大镜测量,精确至0.01mm0.0110抗压强度检查产品合格证11抗弯性能检查产品合格证5.7静力压桩质量检验标准项目序号检查项目允许偏差或允许值检查方法单位数值主控项目1桩体质量检验按基桩检测技术规范按基桩检测技术规范2桩位偏差主楼中间桩:1/2桩径,边桩1/3桩径;裙楼1~3桩:100mm4~16桩:1/2桩径3承载力按基桩检测技术规范按基桩检测技术规范一般项目1成品桩质量:外观、外形尺寸、强度表面平整,颜色均匀;掉角深度<10mm,蜂窝面积小于总面积0.5%查产品合格证书主控项目1接桩:焊缝质量、停歇时间满足设计要求设计要求Min>1.0秒表测定2电焊条质量设计要求查产品合格证书3压桩压力%±5查压力表读数
4接桩时上下节平面偏差接桩时节点弯曲矢高mm<10<1/1000L用钢尺量用钢尺量,L为两节桩长5桩顶标高mm±50水准仪5.8管桩堆放和装卸方法a.堆桩场地应平整、坚实,防止产生不均匀沉降,桩堆存时,必须要有可靠的防滚、防滑措施。b.采用吊车装卸,汽车运输,由于每节管桩长≤15m采用两端勾吊吊运(如图A所示)。0.207L0.586L0.207L图A图Bc.桩堆放底层应在距两端0.207L吊点位置放好垫枕(如图B所示),垫枕支撑点应在同一平面上,现场堆放时场地应坚实、平整、管桩还应采用木楔防滚、防滑。d.装卸时应轻起轻放,严禁抛掷,碰撞、滚落,吊运过程应保持平稳,避免剧烈振动,防止桩身裂损。e.桩在起吊时应使每个吊点同时升起,每个吊点受力均匀。
第六节:砌体工程的施工方案一、材料质量要求1、砖:砖的品种、强度等级必须符合设计要求,并应规格一致有出厂合格证明及试验单。2、水泥品种与标号应根据砌体部位及所处环境选择,一般采用普通硅酸盐水泥或矿渣硅酸盐水泥;应有出厂合格证明和试验报告方可使用;不同品种的水泥不得混合使用。3、砂:采用细砂。配制水泥砂浆或水泥混合砂浆的强度等级等于或大于M5时,砂的含泥量不应超过5%。砂浆强度等级小质的洁净水。5、掺合料于M5时,砂的含泥量不应超过10%。4、水:应采用不含有害物A、石灰膏:熟化时间不少于7天,严禁使用脱水硬化的石灰膏。B、其他掺合料:电石膏、粉煤灰等掺量应经试验室试验决定。6、其他材料:拉结钢筋、预埋件、木砖、防水粉等均应符合设计要求。二、操作工艺1、拌制砂浆:砂浆采用机械拌合,手推车上料,磅称计量。材料运输主要采用井字架作垂直运输,人工手推车作水平运输。(1)、根据试验提供的砂浆配合比进行配料称量,水泥配料精确度控制在2%以内;砂、石灰膏等配料精确度控制在±5%以内。(2)、砂浆应采用机械拌合,投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起,不得少于1.5min。
(3)、砂浆应随拌随用,水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4个时内使用完毕。2、组砌方法(1)、砖墙砌筑应上下错缝,内外搭砌,灰缝平直,砂浆饱满,水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mm。(2)、砖墙的转角处和交接处应同时砌筑,均应错缝搭接,所有填充墙在互相连接、转角处及与混凝土墙连接处均应沿墙高设置通长拉结筋。对不能同时砌筑而又必须留搓时,应砌成斜搓。如临时间断处留斜搓确有困难时,除转角处外,也可留直搓,但必须做成阳搓,并加设拉结筋,拉结筋的数量按每12cm墙厚原放置一根直径6mm的钢筋,间距沿墙高不得超过50cm,埋入长度从墙的留搓处算起,每边均不应小于50cm,未端应有90°弯钩。(3)、隔墙和填充墙的顶面与上部结构接触处用侧砖或立砖斜砌挤紧。3、砖墙砌筑施工顺序:弹划平面线→检查柱、墙上的预留连结筋,遗留的必须补齐→砌筑→安装或现浇门窗过梁→顶部砌体。(1)、排砖撂底:一般外墙第一皮砖撂底时,横墙应排丁砖,前后纵墙应排顺砖。根据已弹出的窗门洞位置墨线,核对门窗间墙、附墙柱(垛)的长度尺寸是否符合排砖模,如若不合模数时,则要考虑好砍砖及排放的计划。所砍的砖或丁砖应排在窗口中间、附墙柱(垛)旁或其他不明显的部位。(2)、选砖:选择棱角整齐、无弯曲裂纹、规格基本一致的砖;(3)、盘角:砌墙前应先盘角,每次盘角砌筑的砖墙角度不要超过五皮,并应及时进行吊靠,如发现偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高,控制好灰缝大小水平灰缝均匀一致。每次盘角砌筑后应检查,平整和垂直完全符合要求后才可以挂线砌墙。(4)、挂线:砌筑一砖厚及以下者,采用单面挂线;砌筑一砖半厚及以上者,必须双层挂线。如果长墙几个人同时砌筑共用一根通线,中间应设几个支线点;小线要拉紧平直,每皮砖都要穿线看平,使水平缝均匀一致,平直通顺。(5)、砌砖:砌砖宜采用挤浆法,或采用三一砌砖法。三一砌砖法的操作要领是“一铲灰、一块砖、一挤揉”
,并随手将挤出的砂浆刮去。操作时砖块要放平、跟线。砌筑操作过程中,以分段控制游丁走缝和乱缝。经常进行自检,如发现有偏差,应随时纠正,严禁事后采用撞砖纠正。应随砌随将溢出砖墙面的灰迹块刮除。内外墙的转角处严禁留直搓,其他临时间断处,留搓的做法必须符合施工规范的规定。(6)、木砖预埋:木砖应经防腐处理,预埋时小头在外,大头在内,数量按洞口高度确定;洞口高度在1.2m以内者,每边放2块,高度在2~3m者每边放4块。预埋木砖的部位一般在洞口上下四皮砖处开始,中间均匀分布。门窗洞口考虑预留后安装门窗框,要注意门窗洞口宽度及标高符合设计要求。(7)、门窗过梁为预制钢筋混凝土过梁,在砖墙上的支承长度不小于240;当支承长度不足时,应按过梁与柱、墙直接连接处理。当门窗洞边无砖墩搁置过梁时,采用在相应洞顶位置的混凝土墙、柱上予埋铁件或插筋,以便和过粱中的钢筋焊接。安装过梁、梁垫时,其标高、位置及型号必须符合设计图纸要求,坐浆饱满。如坐浆厚度超过20mm时,要用细石混凝土铺垫,过梁两端伸入支座的长度应一致。(8)、填充墙墙高≥4米时,在墙高一半处或门顶,设一道通长钢筋混凝土圈梁。(9)、填充墙体与梁板交接的顶砖用实心小砌块,并斜砌顶紧。三、砖墙体砌筑的质量标准1、砖的品种、强度等级必须符合设计要求。2、砂浆品种符合设计要求,强度必须符合下列规定:(1)、同品种、同强度等级砂浆各组试块的平均强度不小于1.0.fm.k(2)、任意一组试块的强度不小于0.75fm.k。(3)、砌体砂浆必须密实饱满,实心砖砌体水平灰缝砂浆饱满度不少于80%。3、内外填充墙为达到防水要求,均按清水墙标准施工。
第七节:楼地面工程的施工方案本工程楼地面的结构部分的梁板的浇筑施工方法,前面二、三、四节已详尽进行了叙述,此处不在重复。因本工程的楼地面需要结过二次装修才能投入使用,因此本节针对地面和楼面的部的第一次装修施工方法逐一简单阐述。本工程楼地面部分的主要施工内容有以下两个部分:1、楼地面的基层处理及结合层的施工;2、水泥砂浆地面的施工方法;一、楼地面施工的基层及结合层的处理1、基层必须坚实、清洁(无油渍、污垢、灰尘以及杂物等)。如抹灰基层为光滑的砼表面应予凿毛,使基层具有粗糙的表面。做底层前,必须提前一天用清水洗擦干净基层,保持湿润而无积水。影响面层厚度的凸出部位要凿平并洗擦干净。楼地面孔洞、板缝等过度凹陷部位应事先用细石砼填补严实或用设计配合比相同的砂浆分层抹压找平。2、结合层的处理(1)刷素水泥浆结合层:宜刷水灰比为0.4~0.5的素水泥浆,也可在基层上均匀洒水湿润后,再撒水泥粉,用竹扫帚均匀涂刷,随刷随做面层,并控制一次涂刷面积不宜过大。(2)打灰饼、冲筋:根据水平线,在地面四周做灰饼,然后拉线打中间灰饼再用干硬性水泥砂浆做软筋,软筋间距约1.5m左右。在有地漏和坡度要求的地面,应按设计要求做泛水和坡度,对于面积较大的地面,则应用水准仪测出面层平均厚度然后边测标高边做灰饼。二、水泥砂浆楼地面的施工方法(一)中间结合层和面层合二为一做法
第一步:混凝土基层通常用干硬性水泥砂浆,在前一道结合层做好后,将水泥砂浆和豆石进行级配好,在搅拌机内进均匀搅拌,合格后到楼地面进行摊铺。操作时先在两冲筋之间均匀地铺上豆石砂浆,比冲筋面略高,然后用刮尺以冲筋为准刮平、拍实,待表面水分稍干后(禁止用水泥粉吸水催干),用木抹子打磨,要求把砂眼、凹坑、脚印打磨掉,操作人员在操作半径内打磨完后进行抹光,对于拉毛地面不用压光。向后退着操作,在水泥砂浆初凝前完成。第二步:第二遍即为压光。在水泥浆初凝前,即可用铁抹子压抹第二遍(此时人站在上面有脚印但不下陷、要用水泥袋纸包裹平整木板垫脚),要求不漏压,做到压光;凹坑、砂眼和踩的脚印都要填补压平。第三步:第三遍压光。在水泥砂浆终凝前,此时人踩上去有细微脚印,当拭抹无抹纹时,即可用灰匙抹压第三遍,压时用劲稍大一些,把第二遍压光时留下的抹纹、细孔等抹平,达到压平、压实、压光。第四步:养护。水泥砂浆完工后,第二天要及时浇水养护,使用矿渣水泥时尤应注意加强养护。必要时可蓄水养护,养护时间宜不少于7天。
第八节:脚手架工程的施工方案一、脚手架的搭设方式1、所有的外墙在施工时均采用双排钢管扣件脚手架;2、局部的地方搭设悬挑式脚手架;特殊的部位接实际施工需要灵活搭设。二、脚手架的设置和使用的一般规定脚手架的构架设计应充分考虑工程的使用要求、各种实施条件和因素,并符合以下各项规定:(一)构架尺寸规定双排结构脚手架和装修脚手架的立杆纵距和平杆步距应≤2.0m。作业层距地(楼)面高度≥2.0m的脚手架,作业层铺板的宽度不应小于:外脚手架为750mm,里脚手架为500mm。铺板边缘与墙面的间隙应≯300mm、与挡脚的间隙应≯100mm。当边侧脚手板不贴靠立杆时,应予可靠固定。(二)连墙点设置规定当架高≥6.0m时,必须设置均匀分布的连墙点,其设置应符合以下规定:其他落地(或底支托)式脚手架:当架高≤20m时,不小于40m2一个点,且连墙点的竖向间距应≤6m;当架高>20m,不小于30m2一个点,且连墙点的竖向间距应≤4m。脚手架上部未设置连墙点的自由高度不得大于6m。当设计位置及其附近不能装设连墙件时,应采取其它可行的刚性拉结措施予以弥补。(三)整体性拉结杆件搭设方法
脚手架应根据确保整体稳定和抵抗侧力作用的要求,按以下规定设置剪刀撑或其它相应作用的整体性拉结杆性。(1)周边交圈设置的单、双排木、竹脚手架和扣件式钢管脚手架,当架高为6~25m时,应于外侧面的两端和其间按≤15m的中心距并自下而上连续设置剪刀撑;当架高>25m时,应于外侧面满设剪刀撑。(2)周边交圈设置的碗扣式钢管脚手架,当架高为9~25m时,应按不小于其外侧面框格总数的1/5设置斜杆;当架高>25m时,按不小于外侧面框格总数的1/3设置斜杆。(3)门式钢管脚手架的两个侧面均应满设交叉支撑。当架高≤45m时,水平框架允许间隔一层设置;当架高>45m时,每层均满设水平框架。此外,架高≥20m时,还应每隔6层加设一道双面水平加强杆,并与相应的连墙件层同高。(4)“一”字形单双排脚手架按上述相应要求增加50%的设置量。(5)满堂脚手架应按构架稳定要求设置适量的竖向和水平整体拉结杆件。(6)剪刀撑的斜杆与水平面的交角宜在450~600之间,水平投影宽度应不小于2跨或4m和不大于4跨或8m。斜杆应与脚手架基本构架杆件加以可靠连接,且斜杆相邻之间杆段的长细比不得大于60。(7)在脚手架立杆底端之上100~300mm处一律遍设纵向和横向扫地杆,并与立杆连接牢固。(四)杆件连接的搭设方法脚手架的杆件连接构造符合以下规定:多立杆式脚手架左右相邻立杆和上下相邻平杆的接头应相互错开置于不同的构架框格内。搭接杆件接头长度:扣件式钢管脚手架应≥0.8m;木、竹脚手架应不小于搭接杆段平均直径的8倍和1.2m。搭接部分的结扎应不少于2道,且结扎点间距应≯0.6m。杆件在结扎处的端头伸出长度应不小于0.1m。(五)安全防(围)护脚手架必须按以下规定设置安全防护措施,以确保架上作业和作业影响区域内的安全:作业层距地(楼)面高度≥2.5m时,在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板,且栏杆间的净空高度应≤0.5m。临街脚手架,架高≥
25m的外脚手架以及在脚手架高空落物影响范围内同时进行其它施工作业或有行人通过的脚手架,应规需要采用外立面全封闭,半封闭以及搭设通道防护棚等适合的防护措施。架高9~25m的外脚手架,除执行(1)规定外,可视需要加设安全立网维护。挑脚手架、吊篮和悬挂脚手架的外侧面应按防护需要采用立网围护或执行(2)的规定。遇有下列情况时,应按以下要求加设安全网:1、架高≥9m、未作外侧面封闭、半封闭或立网封护的脚手架,应按以下规定设置首层安全(平)网和层间(平)网:2、首层网应距地面4m设置,悬出宽度应≥3.0m。3、层间网自首网每隔3层设一道,悬出高度应≥3.0m。外墙施工作业采用栏杆或立网围护的吊篮、架设高度≤6m的挑脚手架、挂脚手架和附墙升降脚手架时,应于其下4~6m起设置两道相隔3.0m的随层安全网,其距外墙面的支架宽度应≥3.0m。上下脚手架的梯道、坡道、栈桥、斜梯、爬梯等均应设置扶手、栏杆或其它安全防(围)护措施并清除通道中的障碍,确保人员上下的安全。采用定型的脚手架产品时,其安全防护配件的配备和设置应符合以上要求;当无相应安全防护配件时,应按上述要求增配和设置。(六)搭设高度限制和卸载规定脚手架的搭设高度一般不应超过表5-1的限值。当需要搭设超过表5-1规定设度的脚手架时,可采取下述方式及其相应的规定解决:脚手架搭设高度的限值序次类别型式高度限值备注1扣件式钢管脚手架单排20架高≥30m时,立杆纵距≯1.5m双排501、在架高20m以下采用双立杆和在架高30m以上采用部分卸载措施。2、架高50m以上采用分段全部卸载措施。3、采用挑、挂、吊型式或附墙升降脚手架。(七)脚手架的计算规定:建筑施工脚手架,凡有以下情况之一者,必须进行计算或进行1:1实架段的荷载试验,验算或检验合格后,方可进行搭设和使用:(1)架高≥20m,且相应脚手架安全技术规范没有给出不必计算的构架尺寸规定;
(2)实际使用的施工荷载值和作业层数大于以下规定:结构脚手架施工荷载的标准值取3KN/m2,允许不超过2层同时作业;装修脚手架施工荷载的标准值取2KN/m2,允许不超过3层同时作业;(3)全部或局部脚手架的形式、尺寸、荷载或受力状态有显著变化;(4)作支撑和承重用途的脚手架;(5)吊篮、悬吊脚手架、挑脚手架和挂脚手架;(6)特种脚手架;(7)尚未制订规范的新型脚手架;(8)其它无可靠安全依据搭设的脚手架。(八)单排脚手架的设置规定单排脚手架的设置应遵守以下规定:单排脚手架不得用于以下砌体工程中:墙厚小于180mm的砌体;土坯墙、空斗砖墙,轻质墙体,有轻质保温层的复合墙和靠脚手架一侧的实体厚度小于180mm的空心墙;砌筑砂浆标号小于M1.0的墙体;在墙体的以下部位不得留脚手眼:梁和梁垫下及其左右240mm范围内;宽度小于480mm的砖柱和窗间墙;墙体转角处每边各360mm范围内;施工图上规定不允许留洞眼的部位:墙体的以下部位不得留尺寸大于60mm*60mm的脚手眼:砖过梁以上与梁端成600的三角形范围内;宽度小于620mm的窗间墙;墙体转角处每边各620mm范围内。(九)使用其它杆配件进行加强的规定一般情况下,禁止不同材料和边接方式的脚手架杆配件混用。当所用脚手架杆件的构架能力不能满足施工需要和确保安全、而必须采用其它脚手架杆配件或其它杆件予以加强时,应遵守下列规定:混用的加强杆件,当其规格和连接方式不同时,均不得取代原脚手架基本构架结构的杆配件。混用的加强杆件,必须以可靠的连接方式与原脚手架的杆件边接。大面积采取混用加强立杆时,混用立杆应与原架立杆均匀错开,自基地向上连续搭设,先使用同种类平杆和斜杆形式整体构架并与原脚手架杆件可靠连接,确保起到分担荷载和加强原架整体稳定性的作用。
(十)脚手架连接件应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。使用铸钢和合金钢扣件时,其性能应符合相应可锻铸铁扣件的规定指标要求。严禁使用加工不合格、锈蚀和有裂纹的扣件。脚手架配件加工应符合产品的设计要求。确保与脚手架主体构架杆件的连接可靠。(十一)脚手板木脚手板应使用厚度不小于50mm和材质不低于国家II等材标准的杉木或松木板,板宽200~300mm,两端使用10~14号镀锌钢丝捆紧。禁止使用有扭纹、破裂和横透疖的木板。各种定型冲压钢脚手板、焊接钢脚手板、钢框镶板脚手板以及自行加工的各种型式金属脚手板,自重均不宜超过0.3kn,性能应符合设计使用要求,且表面应具有防滑、防积水构造。二、脚手架的搭设、使用和拆除的一般规定(一)脚手架的搭设规定1、搭设场地应平整、夯实并设置排水措施。2、立于土地面之上的立杆底部应加设宽度≥200m、厚度≥50mm的垫木、垫板或其它刚性垫块,每根立杆的支垫面积应符合设计要求且不得小于0.15m2。3、底端埋入土中的木立杆,其埋置深度不得小于500mm,且应在坑底加垫后填土夯实。使用期较长时,埋入部分应作防腐处理。4、在搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆配件。5、脚手架的搭设作业,必须在统一指挥下,严格按照以下规定程序进行:A按施工设计放线、铺垫板、设置底座或标定立杆位置;B周边脚手架应从一个角度开始并向两边延伸交圈搭设;“一”字形脚手架应从一端开始并向另一端延伸搭设。C应按定位依次竖起立杆,将立杆与纵、横向扫地杆连接固定,然后装设第1步的纵向和横向平杆,随校正立杆垂直之后予以固定,并按此要求继续向上搭设;D在设置第一排连墙件前,“一”字形脚手架应设置必要数量的抛撑;以确保构架稳定和架上作业人员的安全。边长≥20m的周边脚手架,亦应适量设置抛撑;
E剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置;F脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下边墙件2步或4m以上、且其上尚无连墙件时,应采取适当的临时撑拉措施。6、脚手板或其它作业层板铺板的铺设应符合以下规定:A脚手板或其它铺板应铺平铺稳,必要时应予绑扎固定。B脚手板采用对接平铺时,在对接处,与其下两侧支承横杆的距离应控制在100~200mm之间;采用挂扣式定型脚手板时,其两端挂扣必须可靠地接触支承横杆并与其扣紧。C脚手板采用搭设铺设时,其搭接长度不得小于200mm,且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。D长脚手板采用纵向铺设时,其下支承横杆的间距不得大于:竹串片脚手板为0.75m;木脚手板为1.0m;冲压钢脚手板和钢框组合脚手板为1.5m(挂扣式定型脚手板除外)。纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定:脚手架的两端和拐角处;沿板长方向每隔15~20m;坡道的两端;其它可能发生滑动和翘起的部位。7、采用以下板铺设架面时,其下支承杆件的间距不得大于:竹笆板为400m,七夹板为500m。8、当脚手架下部采用双立杆时,主立杆应沿其竖轴线搭设到顶,铺立杆与主立杆之间的中心距不得大于200m,且主铺立杆必须与相交的全部平杆进行可靠连接。9、用于支托挑、吊、挂脚手架的悬挑梁、架必须与支承结构可靠连接。其悬臂端应有适当的架设起拱量,同一层各挑梁、架上表面之间的水平误差不大于20mm,且应视需要在其间设置整体拉结构体,以保持整体稳定。10、装设连墙件或其它撑拉杆件时,应注意掌握撑拉的松紧程度,避免引起杆件和整架的显著变形。11、工人在架上进行搭设作业时,作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和侧重佩挂安全带。不得单人进行装设较重杆配和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。
12、在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。确有实际情况,需要对构架作调整和改变时,应提交技术主管人员解决。(二)脚手架搭设质量的检查验收规定脚手架搭设质量的检查验收工作应遵守以下规定;1、脚手架的验收标准规定:(1)构架结构符合前述的规定和设计要求,个别部位的尺寸变化应在允许的调整范围之内。(2)节点的连接可靠。其中扣件的拧紧程度应控制在扭力距达到40~60N.m;碗扣应盖扣牢固(将上碗扣拧紧);8号钢丝十字交叉扎点应拧1.5~2圈后箍紧,不得有明显扭伤,且钢丝在扎点外露的长度应≥80mm。(3)钢架手架立杆垂直度应≤1/300,且应同时控制其最大垂直偏差值:当架高≤20m时不大于50mm;当架高>20m时为不大于75mm。木、竹脚手架的搭设立杆按合架高中心线检查,其垂直偏差应控制在2倍钢立杆允差的范围内。(4)纵向钢平杆的水平偏差应≤1/250,且全架长的水平偏差值不大于50mm。木、竹脚手架的搭接平杆按全长的上皮走向线(即各杆上皮线的折中位置)检查,其水平偏差应控制在2倍钢平杆的允许范围内。(5)作业层铺板、安全防护措施等应符合上述的要求。2、脚手架的验收和日常检查按以下规定进行,检查合格后,方允许投入使用或继续使用:搭设完毕后;连续使用达到6个月;施工中途停止使用15天,在重新使用之前;在遭受暴风、大雨、大雪、地震等强力因素作用之后;在使用过程中,发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。脚手架的使用应遵守以下规定:作业层每1m2架面上实用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值;施工荷载(作业层上人员、器具、材料的重量)的标准值,结构脚手架采取3KN/m2;装修脚手架取2KN/m2;吊篮、桥式脚手架等工具式脚手架按实际值取用,但不得低于1KN/m2。
在架板上堆放的标准砖不得多于单排立码3层;砂浆和容器总重不得大于1.5KN;施工设备单重不得大于1KN,使用人力在架上搬运和安装的构件的自重不得大于2.5KN。在架面上设置的材料应码放整齐稳固,不影响施工操作和人员通行。按通行手推车要求搭设的脚手架应确保车道畅通。严禁上架人员在架面上奔跑、退行或倒退拉车。作业人员在架上的最大作业高度应以可进行正常操作为度,禁止在职架板上加垫器物或单块脚手板以增加操作高度。在作业中,禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时,必须经主管人管同意,采取相应弥补措施,并在作业完毕后,及时予以恢复。工人在架上作业中,应注意自我安全保护和他人的安全,避免发生碰运撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。人员上下脚手架必须走设安全防护的出入通(梯)道,严禁攀援脚手架上下。每班工人上架作业时,应先行检查有无影响安全作业的问题存在,在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时,应立即停止作业进行检查,解决以后才能恢复正常作业;发现有异常和危险情况时,应立即通知所有架上人员撤离。在每步架的作业完成之后,必须将架上剩余材料物品移至上(下)步架或室内;每日收工前应清理架面,将架面上的材料物品堆放整齐,垃圾清运出去;在作业期间,应及时清理落入安全网内的材料和物品。在任何情况下,严禁自架上向下抛掷材料物品和倾倒垃圾。(三)脚手架的拆除规定脚手架的拆除作业应按确定的拆除程序进行。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。在拆除过程中,凡已松开连接的杆配件应及时拆除运走,避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下,严禁向下抛掷。在拆除过程中,应作好配合、协调动作,禁止单人进行拆除较重杆件等危险性的作业。模板支撑和特种脚手架的规定使用脚手架杆配件搭设模板支撑和其它重载架时,应遵守以下规定:
使用门式钢管脚手架构配件搭设模板支撑架和其它重载架时,数值≥5KN集中荷载的作用点应避开门架横梁中部1/3架宽范围,或采用加设斜撑、双榀门架重叠交错布置等可靠措施。使用扣件式和碗扣式钢管脚手架杆配件模板支撑架和其它重载架时,作用于跨中的集中荷载应不大于以下规定值:相应于0.9m、1.2m、1.5m和1.8m跨度的允许值分别为4.5KN、3.5KN、2.5KN和2KN。支撑架的构成架必须按确保整体稳定的要求设置整体性拉结杆件和其它撑拉、连墙措施。并根据不同的构架、荷载情况和控制变形的要求,给横杆件以适当的起拱量。支撑架高度的调节宜采用可调底座或可调顶托解决。当采用搭接立杆时,其旋转扣件应按总抗滑承载力不小于2倍设计荷载设置,且不得少于2道。配合垂直运输设施设置的多层转运平台架应按实际使用荷载设计,严格控制立杆间距,并单独构成架和设置连墙、撑拉措施,禁止与脚手架的杆件共用。当模板支撑架和其它重载架设置上人作业面时,应按前述规定设置安全防护。
第九节:室内外装饰工程的施工一、内墙装饰工程部分的施工(一)水泥砂浆喷涂墙面的施工水泥砂浆墙面打底的底面结合层的做法和一般抹灰的施工,操作方法如下:<一>、一般规定1、抹灰工程的砂浆等级应符合设计要求。2、抹灰工程所用的砂浆配比,材料品种,应按设计要求选用。3、抹灰砂浆的配合比和稠度等,应经检查合格后,方可使用,掺有水泥或石膏拌制的砂浆,应控制在初凝前用完。4、砂浆中掺用外加剂时,其掺入量应由试验确定。5、木结构与砖结构、混凝土结构等的相接处基本表面抹灰,内外墙应先铺钉金属网,并绷紧牢固,金属网与各基体的搭接宽度不应小于70mm。混凝土面应先用1:1:1水泥聚合物砂浆(水泥:107胶:细砂)甩浆做结合层。6、室内墙面、柱面和门洞的阳角,宜用1:2.5水泥砂浆做护角,其高度不应低于1.8m,每侧宽度不小于50mm。7、外墙抹灰工程施工前,应安装好门窗。阳台栏杆和预埋铁件等,并将墙上的施工孔用膨胀砂浆堵塞密实。8、外墙窗台、窗眉、雨篷、阳台,压顶和突出腰线等,上面应做流水坡度,下面应做滴水线或滴水槽,滴水槽的深度和宽度均不应小于10mm,并整齐一致。9、水泥砂浆的抹灰层应在湿润的条件下养护。10、大面积的石膏抹面应事先经试验室试验后,得出既保证质量又便于操作的稠度及凝结时间才能施工。11、厨厕、浴室天面等凡有坡水需要的地面抹灰应做成倾向出水口的坡水坡度。12、凡面层灰浆要压光的,最后一次压光,应在灰浆初凝后(即经过铁抹子压磨而灰浆表层不会变成糊状)及时进行。13、为了防止雨水溅射使污垢散播在外墙面,因此,外墙完成抹灰工序后应拆去外平桥板,或将平桥部位的墙面加以遮护。14、抹灰用砂宜用中砂,使用前应过筛,不宜采用特细砂。
15、抹灰用石灰膏,用块状生石灰淋制,淋制时必须用孔径不大于3mm*3mm的筛过筛,并贮存在沉淀池中。熟化时间:常温下一般不少于15天。用于罩面时,不应少于30天。使用时,石灰膏内不得含有未熟化的颗粒和其他杂质。16、施工前,应预先做样板,并经有关单位认可后,方可进行。<二>、墙面抹水泥砂浆施工1、基层处理:吊直、套方、灰饼、墙面冲筋。抹底层灰和中层灰等工序的做法与墙面抹纸筋灰浆时基本相同,但底灰和中层灰用1:2.5水泥砂浆涂抹,施工前湿润墙面,并用木抹子搓平带毛面,在砂浆凝固之前,表面用扫帚扫毛。2、抹水泥砂浆面层:中层砂浆抹好后第二天,用1:2.5水泥砂浆或按计要求的水泥混合砂浆抹面层,厚度5~8mm。操作时先将墙面湿润,然后用砂浆薄刮一道使其与中层灰粘牢,紧跟着抹第二遍,达到要求的厚度,用压尺刮平找直后,用铁抹子压实压光。<三>、顶棚抹灰施工1、基层处理:对板底清理干净,并用钢丝刷满刷一遍后浇水湿润。再用1:1:1水泥聚合物砂浆(水泥:107胶:细砂),喷洒或用毛刷(横扫)将砂浆甩到基面上。甩点要均匀,终凝后再浇水养护,直至水泥砂浆疙瘩有较高的强度,用手掰不动为止。2、根据墙柱上弹出的水平墨线,用粉线在四周墙面上(顶板下100mm)弹出一条水平线,作为顶板抹灰的水平控制线。对于面积较大的楼盖顶棚或质量要求较高的顶棚,宜通线设置灰饼。3、抹底灰:在顶板混凝土湿润的情况下,先刷素水泥浆一道,随刷随打底,打底采用1:1:6水泥混合砂浆。对顶板凹度较大的部位,先大致找平并压实,待其干后,再抹大面底层灰,其厚度每遍不宜超过8mm,操作时需用力抹压,然后用压尺刮抹顺平,再用抹子抹平,要求平整稍毛,不必光滑,但不得过于粗糙,不许有凹陷深痕。4、抹罩面灰:待底灰约六、七成干时,即可抹面层纸筋灰。如停歇时间长,底层过分干燥则应用水润湿。涂抹时先分两遍抹平,压实,其厚度不应大于2mm,待面层经过铁抹子抹面,灰浆表面不会变为糊状时要及时压光,不得有抹痕、气泡、接缝不平等现象。天棚与墙边或梁边相交的阴角应成一条水平直线,梁端与墙面梁边丁交处应成垂直线。<四>、质量标准
1、保证项目(1)、所用材料品种。质量必须符合设计要求和现行材料标准的规定。(2)、各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层,空鼓,面层无爆灰和裂缝等缺陷(空鼓而不裂的面积不大于200CM2者可不计)。2、基本项目(1).一般抹灰层表面应符合下列规定:合格:表面光滑、洁净,颜色均匀,线角和灰线平直方正。优良:表面光滑、洁净,颜色均匀,线角和灰线平直方正,清晰美观。(2)、孔洞、槽、盒和管道后面的抹灰表面应符合以下规定。合格:尺寸正确,边缘整齐、管道后面平顺。优良:尺寸正确、边缘整齐、光滑;管道后面平整。(3)、护角和门窗框与墙体间缝隙的填塞质量应符合以下规定:合格:护角材料、高度符合施工规范规定;门窗框与墙体间缝隙填塞密实。优良:护角符合施工规范规定、表面光滑平顺;门窗框与墙体间缝隙填塞密实,表面平整。(4)、分格条(缝)的质量应符合以下规定:合格:宽度、深度基本均匀,楞角整齐,横平竖直。优良:宽度、深度均匀,平整光滑,楞角整齐。横平竖直、通顺。(5)、滴水线和滴水槽的质量应符合以下规定:合格:滴水线顺直;滴水槽深度、宽度均不少于10mm。优良:流水坡向正确;滴水线顺直;滴水槽深度、宽度均不少于10mm,整齐一致。3、允许偏差:一般抹灰的允许偏差和检验方法应符合验收规范的规定。(二)、瓷砖及彩釉砖墙面的施工1、瓷砖、面砖拉贴工法镶砖拉贴法就是用铁抹子将107胶水泥素浆抹到墙面抹灰基层上,瓷砖或面砖背面不再抹灰,然后再用齿形抹子从下至上抹刮成竖向条纹,从手持砖上墙粘贴。具有质量好、提高工效、节约灰浆的特点。适用于室内外各种不同规格的瓷砖、面砖的粘贴施工,但室外面砖的粘贴应避开冬季施工,以保证工程质量。(1)材料要求
水泥:325号以上的普通水泥或矿渣水泥。白水泥:325号以上的白水泥。聚乙烯醇缩甲醛(即107胶)无色透明胶状体。瓷砖或面砖:必须为一级品,表面平整,颜色一致,每块砖的尺寸正确,边角整齐。(2)施工工具一般应具备水平尺、靠尺板、底尺、小灰桶、小水壶、平锹、扫帚、抹子擦布等常用的施工工具。除此以外,还应具备下列四种施工工具:齿形抹子:用0.9mm厚的带锯条或铁抹子制成,长25cm,宽10cm,前端和右边有钝齿(用铣床铣出8mm宽,5mm深),下端和左边为直边。用此抹子先把107胶水泥素浆抹刮到基层抹灰面上,然后用抹子有钝齿的一边刮出竖向条纹(厚度控制在4~6mm),即可铺贴瓷砖或面砖。切割钳:用于切割瓷砖或面砖,满足非整块面砖镶贴的要求。瓷砖、面砖钻孔器:用于钻各种圆孔。橡胶锤:半硬质橡胶锤头,木制把柄,用于锤击砖体,使其粘贴牢固。(3)施工工艺①基层处理在结构施工时,墙面尽可能按清水墙面标准施工,做到平整垂直,为饰面工程施工创造良好条件。镶贴瓷砖或面砖的基层,一般都是抹1:3的水泥砂浆一层,厚度15MM左右,并要求将表面用木抹子搓毛,墙面抹灰必须平整、方正、垂直。对于脚手架眼、管洞、管槽等应填充堵严。个别凸凹和缺棱掉角部分要先刷一遍1:4的107胶水溶液,然后用1:3水泥砂浆补平,每次修补厚度10MM以内为宜。门窗框塞缝应作为一道工序专人负责,先用1:2或1:3水泥砂浆将缝塞严,达到一定强度后,再抹基层,打底2~3d后开始贴砖。②瓷砖、面砖的选择和浸泡粘贴之前必须对瓷砖面砖进行挑选,首先将色泽不同的砖分别堆放,挑出翘曲变形、裂纹、面层缺釉、有杂质、边沿不整齐及其它有明显缺陷的砖,选砖时,可制作标准尺寸的“┌┐”
形木框,钉在木板上,进行大中小分类,对于正方形的砖从“┌┐”形开口处塞入检查,取出后转向90度再塞入开口处检查,对于矩形的砖要先按长、宽的标准尺寸制作两种“┌┐”形检查板,分别进行长、宽两次检查后,即可分大、中、小三种类产品,并分类堆放保存待用。在粘贴瓷砖和面砖时,将同一尺寸者用于同一房间或同一墙面。以保证接缝均匀一致。③瓷砖、面砖在粘贴之前,要先浸入水中湿润2~3h左右,捞出后立放阴干,表干内湿,或把水揩去,擦洗干净,正面和背面均不得有油污。④瓷砖、面砖粘贴之前,必须进行预排,以保证接缝均匀。⑤弹规矩线根据墙面的宽度、高度和设计要求,弹出瓷砖和面砖定位的立缝线和水平缝线。⑥润湿基层在粘贴之前,要先把基层表面清扫干净,铲除墙面及阴角等处的余浆、毛刺,然后洒水润湿墙面,也可在施工的前一天将基层墙面浇水,要浇匀、湿透、表面无水。⑦刮抹粘结灰浆用齿形抹子直接把107胶水泥素浆刮抹到基层上。然后用有齿的一边,从下至上抹刮成竖向条纹,厚度控制在4~6mm。双手持瓷砖上墙粘贴,此后用橡胶锤或拳头振击,待瓷砖接缝处溢出灰浆,至表面平整为止。⑧镶贴瓷砖、面砖镶贴顺序为:先安放垫尺板(此垫尺板的高度应与面砖的高度相同),此垫尺板必须用水平尺找正,先铺好墙面两端的阴角瓷片,然后依据两端阴角瓷片拉线粘贴中间瓷片,如此逐皮逐层往上粘贴。在水泥素浆终凝之前将垫尺板取出。⑨擦缝、嵌缝墙面镶贴完毕之后,在粘结水泥素浆终凝之前,必须适时地把接缝处流出灰浆用锯末、棉纱等物揩擦干净,以防灰浆硬结后难以清除。白瓷砖饰面,一般用白水泥浆嵌缝,遇彩色面砖(如浅绿色、米黄色)时,可按施工要求在白水泥浆中加入适量的氧化铬绿、氧化铁黄等无机颜料,拌制成色浆嵌缝。
(4)劳动组织本工艺可按3人编为一个施工小组,1人拌灰浆,2人粘贴面砖。如果一块面积较大,粘贴施工人员可相应增加。(5)质量要求及注意事项在由下往上逐行粘贴时,每贴好一行砖后,应及时用靠尺板横向靠平,竖向靠直。偏差处用橡皮锤轻轻敲平,并校正横竖缝平直,避免粘结浆收水后,再进行纠偏移动,造成空鼓和不平整现象。粘贴瓷砖、面砖的粘结浆要饱满,但不宜过多,过多了砖面不易贴平。如果多敲还会造成浆水集中到砖底部或溢出,收水后造成空鼓。在粘贴过程中,要求做到一次成活,不宜多动。外墙贴瓷砖或面砖时,不得在脚手架上和从室内外倒脏水垃圾,操作人员要做到活完顺手清,拆脚手架时要注意不要碰坏墙面。墙面完工以后,砂浆等沾污用清水洗刷不净时,可用10%稀盐酸溶液洗刷,盐酸与水泥中的氢氧化钙发生化学反应,变成溶于水的氧化钙,很容易清洗干净,然后要自上而下地用清水洗净。当瓷砖、面砖在交工前发生空鼓、脱落时,应将砖取下,并铲去一部分原有粘结浆,采用掺水泥重量10%~15%的107胶水泥素浆粘贴修补。
第十节:门窗安装部分的施工本工程采用的门有普通胶合板门;木门在施工时安装较为简单,本工程的窗户是塑钢玻璃窗。一、普通门的安装施工方法(1)安装前首先按设计型号查阅产品说明书和电气原理图,检查表面处理和零附件,并检测产品各部位基本尺寸,检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。(2)安装:测量洞口标高,弹出两轨垂线及卷筒中心线;边框、导槽应尽量固定在预埋铁板上,也可用膨胀螺栓固定,导槽使用M8,边框使用M12螺栓,电动门边框如果是砖墙,需用穿墙螺栓或按图纸要求进行;门帘板有正反,安装时要注意,不得装反;所有紧固零件如螺钉等必须紧固,不准有松动现象;卷帘轴安装时注意轴线的水平,轴与导槽的垂直度;防火卷帘门安装水幕喷淋系统,应与总控制系统联结。安装后进行调试,先手动运行,再用电动机启闭数次,调整至无卡位,阻滞及异常噪声等现象为止,全部调试完毕,安装防护罩,对各种防火性能要求安装好以后进行调试。二、塑钢玻璃窗的施工方法1、塑钢门窗的制作我方托给当地较为专业的,具有丰富经验的塑钢窗生产厂家,按设计图上的要求进行制作,最后运到施工现场进行安装。2、塑钢窗的安装施工操作方法塑钢窗安装前,应按设计图纸要求核对窗的型号、规格、数量是否符合要求;拼樘构件、五金零件、安装铁脚和紧固零件的品种、规格、数量是否正确齐全。
塑钢窗安装前,应逐樘进行检查,如窗框变形或窗角、窗梃窗芯有脱焊、松动现象,应校正修复后方可进行安装。塑钢窗安装时,先用木楔在窗框四角蔌窗梃端能受力的部位临时固定,然后用水平和线锤校正窗框前后,左右的垂直度和水平度,并用木楔进行调整。要求窗框安装高度和距内墙面的距离,组合窗及双层窗要做到横平竖直,高低一致,里外一齐。检查无误后,将铁脚用钉紧固在门窗框上,并与墙体连接。也可在窗洞口内按铁脚位置预留孔洞,窗框立好后,将铁脚置入预留孔内,随即用1:2水泥砂浆嵌填密实,在72h内不得碰撞、震动。至少3b后,方可将四周安设的木楔取出,并用1:2水泥砂浆将四周缝隙嵌填密实。塑钢窗的组合应按向左向右逐框进行,用适合的螺栓将钢窗与组合构件紧密拼合,拼合处应嵌满油灰;组合构件的上下两端必须伸入砌体5cm,在窗框经垂直水平校正后,与铁脚同时浇灌水泥砂浆固定。凡是两个组合构件的交接处必须用电焊焊牢。灰缝应根据外墙粉刷材料决定,一般为:清水砖墙灰缝:>15mm水泥粉刷墙面灰缝:>20mm水刷石墙面灰缝:>25mm贴面砖墙灰缝:>30mm塑钢窗安装后,必须进行钢窗开启扇的校正工作,使扇框与窗梃关闭严密,启闭灵活,无阻滞回弹现象后,方可安装五金零件,所装的五金零件位置应正确,使用灵活,松紧适宜,安装螺钉不允许有松动现象。必须将塑钢窗表面的砂浆、尘土、油污和锈斑清除干净后,涂刷防锈底漆一度。塑钢窗玻璃应根据设计规定选用,玻璃宽高切割尺寸应略缩小6mm。在安装玻璃前,应先垫嵌2~3mm厚底灰,然后把玻璃放入芯内,紧贴底灰,同时装上钢丝弹簧销子轧住玻璃,外面满嵌油灰,压紧刮平。三、塑钢窗安装的质量要求塑钢窗及其附件的质量必须符合设计要求和有关标准的规定。塑钢窗安装的位置、开启方向、必须符合设计要求。塑钢窗安装必须牢固;预埋铁件的数量、位置、埋设连接方法必须符合设计要求。
塑钢窗扇安装应开关灵活,无阻滞、回弹和倒翘;关闭应严密。钢门窗附件应齐全,位置正确,安装牢固、端正。塑钢窗框与墙体间的缝隙应嵌填密实,表面平整,嵌填材料符合要求。第十一节:防水工程的施工本工程的防水分部工程有:和刚性配筋屋面防水工程以及卫生间的防水共2个部分组成。一、屋面防水工程的施工(一)刚性防水屋面的技术要求1、对材料的技术要求①水泥:新规范中规定宜采用普通硅酸盐水泥或硅酸盐水泥,用矿渣硅酸盐水泥时,应采取减小泌水性的措施,水泥标号不宜低于425号,不得使用火山灰质水泥。②石子:最大粒径不宜超过15mm,含泥量不应大于1%。③砂子:应采用中砂或粗砂,含泥量不应大于2%。④水:应用不含有害物质的洁净水。⑤钢筋:宜采用冷碳冷拔钢丝。⑥外加剂:应根据不同技术要求,选用不同品种的外加剂。⑦密封材料:应符合设计要求,采用弹性或弹塑性密封材料。2、对基层的要求①结构层必须有足够的刚度,挠曲变形应在允许范围以内,结构表面无较大的裂缝出现。
②板缝灌缝:板缝应用强度等级不小于C20的细石砼灌缝,在灌缝的砼中宜掺入微膨胀剂,浇灌时应震捣密实。当缝宽大于40mm或上窄下宽时,板缝内应设置构造钢筋,增大其刚度。③板端缝密封处理:根据规范要求,必须将板端缝进行密封处理,以提高屋面防水的可靠性。④找平、找坡:在安装屋面板时就应在结构层上找出2%~3%的坡度。3、防水层砼配合比应在施工前由试验部门进行配合比设计,符合规范规定的技术要求。4、物质准备要求①现浇砼所用的水泥、石子、砂子及钢筋等材料应按工程需要量一次备足,保证屋面砼防水层能连续一次浇筑完毕。②各种施工用的机械如砼搅拌机、垂直运输设备、平板震捣器等应按要求设置齐全,能保证施工使用安全。(5)对屋面设施的要求伸出屋面的各种管道、结构物、预埋件、预留孔等,已按设计要求安设完毕或预留位置;天沟、檐沟已用水泥砂浆找好坡度;各种泛水、水落口、排水口等节点已按设计要求进行了柔性密封处理。二、卫生间的防水施工卫生间等处的防水工程注意事项如下:施工前,应对基层进行处理,使基层保持平整、干净、无积水,按规范要求涂刷基层处理剂。细石混凝土将在施工中形成的孔洞,分层嵌填密实,并做好拭水检验,做好向地漏排水的坡度。通过两次拭水无渗漏现象方可施工面层。待面层施工完毕后再进行第三次泼水实验,确保地面安全使用。施工温度宜在5-35℃之间,温度低使涂料黏度大,不易施工;温度过高,会加速固化,亦不便施工。施工进行中或施工后,均应对已作好的防水层加以保护,勿使受到损坏。
第十二节:屋面及其防水工程的施工1)水泥砂浆找平层施工:(1)厚度:按设计及规范要求施工;(2)平整度:平整度对防水层质量影响很大,用2m靠尺检查,最大空隙不超过5mm;(3)坡度:必须准确,否则会引起排水不畅,屋面积水,平屋面的坡度不小于2%;天沟的纵向坡度不小于1%;(4)表面质量:表面不得酥松、起砂、起皮和开裂,以保证粘结部位牢固;(5)屋面与立墙交角:应抹成圆弧形,圆弧半径:沥青防水卷材时为100~150mm;高聚物改性沥青防水卷材时为50mm;合成高分子防水卷材时为20mm;2)挤塑聚苯乙烯塑料保温板施工(1)根据屋面的分水线自上而下逐块铺贴,施工时,与基层接触处、板与板之间及板缝处均须满刮粘接剂(厚3-5mm),粘接剂由保温板配套产品胶粘剂与水泥1:1.6的比例配制而成,充分拌和成浆状,其拌和量以每次不得超过40min用完为宜,如天气干燥或需使用时间稍长,可适当增加胶粘剂,板与板尽量挤压紧密;(2)
在遇天沟处留出500-600mm不再铺贴保温板,改填炉渣松散材料,以确保天沟及雨水口弧度的平滑及防水层的质量。(3)施工质量要求:保温板应铺平垫稳,表面要平整,平整度应控制在5mmm内;紧贴基层,接缝应严密,并用胶粘剂密封。找坡正确符合设计要求。3)高聚物改性沥青卷材防水层(1)基层处理及要求:①先用铲刀和扫帚将找平层表面的突起物、砂浆疙瘩等异物铲除,并将尘土杂物彻底清扫干;②施工时,防水基层应基本呈干燥状态,含水率小于8%。③为提高卷材防水层与基层的粘结力,在基层表面上涂刷冷底子油。要求涂刷愈薄愈好,不得留有空白,切忌涂刷太厚。一般刷二遍,第二遍涂刷必须在第一遍干燥后进行。(2)铺贴卷材防水层①施工顺序及铺贴方向:卷材铺贴应采取“先高后低、先远后近”的施工顺序,卷材大面积铺贴前,应先做好节点密封处理、附加层和屋面排水较集中部位(屋面与水落口连接处、天沟、檐沟、屋面转角处等)的处理、分格缝的空铺条处理等,然后由屋面最低标高处向上施工。铺贴天沟卷材时,宜顺天沟、檐沟方向铺贴,从水落口处向分水线方向铺贴,以减少搭接。采用平行于屋脊方向铺贴。对平面与立面相连接的卷材应由下向上铺贴,使卷材紧贴阴角,不得有空缺或粘贴不牢现象。②为便于掌握卷材铺贴方向、距离和尺寸,先再在找平层上排尺寸,弹出基准线并试铺。对天沟、水落口、立墙转角等部位,应先按要求进行裁剪工作。③采用冷粘法施工,将成卷的卷材置于找平层下坡,对准基准线,边涂刷胶粘剂,边滚铺卷材,并用压辊滚压排除卷材下面的空气,展压平实,使其粘结牢固。改性沥青胶粘剂涂刷应均匀,不漏底、不堆积。立面铺贴卷材时,应采用满粘法,并宜减少卷材短边搭接。铺至女儿墙或混凝土檐口的卷材端头应裁齐后,压入预留的凹槽内,用压条或垫片钉压固定(最大钉距不应大于900mm),并用密封材料将凹槽封闭严密。在凹槽上部的女儿墙顶部必须加扣金属盖板或涂刷聚氨酯涂膜,做好防水处理。
④卷材的长边搭接不小于80mm,短边搭接不小于100mm,搭接部位的粘贴应在大面积铺贴后进行,两粘贴面应粘结牢固。接缝口应用密封材料封严,宽度不应小于10mm。4)施工质量要求及施工注意事项(1)卷材防水层与基层之间,以及周边、收头、转角部位及卷材搭接缝必须粘结牢固,不充许有漏粘、翘边等缺陷。铺贴卷材应平整顺直,搭接尺寸准确,不得扭曲、皱折。每层卷材铺完应检查合格后,再进行下道工序施工。(2)卷材防水层不得有渗漏或积水现象。冷粘法铺贴卷材时,胶粘剂涂刷应均匀,不露底,不堆积。铺贴的卷材下面的空气应排尽,并辊压粘结牢固。(3)防水卷材严禁在雨天施工。施工过程中如遇下雨时,应做好已铺卷材周边的封闭防护工作。5级风及5级以上的大风天,不得铺设卷材。(4)防水卷材铺贴完后,不得穿带钉子的鞋和受尖物的碰刺,以免破坏防水层。胶粘剂易发挥,使用时应随用随取,并及时密闭。防水层铺贴时须严格控制刷胶后的静置时间,以免发挥不完全而使卷材空鼓。5)细部构造(1)屋面的天沟、泛水、水落口、变形缝、伸出屋面管道等防水构造做法。按相应的节点施工,且均应符合屋面施工规范有关规定的要求。(2)卷材防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位,应增加卷材或涂膜附加层。(3)天沟、檐沟的防水构造应符合下列要求:①沟内附加层在天沟、檐沟与屋面交接处宜空铺,空铺的宽度不应小于200mm。②卷材防水层应由沟底翻上至沟外檐顶部,卷材收头应用水泥钉固定,并用密封材料封严。③在天沟、檐沟与细石混凝土防水层的交接处,应留凹槽并用密封材料嵌填严密。(4)檐沟的防水构造应符合下列要求:①铺贴檐口800mm范围内的卷材应采取满粘法。②卷材收头应压入凹槽,采取金属压条钉压,并用密封材料封口。③檐口下端应抹出鹰嘴或滴水槽
(5)女儿墙泛水的防水构造应符合下列要求:①铺贴泛水处的卷材应采取满粘法。②砖墙上的卷材收头可直接铺贴在女儿墙的压顶下,压顶应做防水处理;也可压入砖墙凹槽内固定密封,凹槽距屋面找平层不应小于250mm,凹槽上部的墙体应做防水处理。③混凝土墙上的卷材收头应采用金属压条钉压,并用密封材料封严。(6)水落口的防水构造应符合下列要求:①水落口杯口上的标高应设置在沟底的最低处。②防水层贴入水落口杯内不应小于50mm。③水落口周围直径500mm范围内的坡度不应小于5%,并用防水涂料或密封材料涂封,其厚度不应小于2mm。④水落口杯与基层接触处应留宽20mm、深20mm凹槽,并嵌填密封材料。(7)伸出屋面管道的构造应符合下列要求:①管道根部直径500mm范围内,找平层应抹出高度不小于300mm的圆台。②管道周围与找平层或细石混凝土防水层之间,应预留20mm×20mm的凹槽,并用密封材料嵌填严密。③管道根部四周应设附加层,宽度和高度均不应小于300mm。④管道上的防水层收头处应用金属箍紧固,并用密封材料封严。3)平瓦屋面施工本工程为平瓦屋面,瓦采用蓝灰色块瓦。平瓦施工前应检查彩色瓦的质量,做好选瓦工作。1)施工顺序:水泥砂浆找平层施工→分线、弹线,做好瓦施工尺寸控制工作→基层检查合格后,上瓦→粘贴平瓦→粘贴斜脊、斜沟、山墙边半瓦→做平、斜屋脊→屋面泛水施工→平瓦屋面验收→修整。2)平瓦施工质量要求:(1)平瓦屋面的瓦或砖外形尺寸应合格,色质一至,吸水率应小于8%;(2)不得有缺角、砂眼、裂纹和翘曲张口等缺陷,铺设后的屋面不得有渗水现象;
(3)瓦、砖铺贴应平整,搭接紧密,行列横平竖直,靠屋脊一排砖、瓦应为整瓦,檐口瓦出檐尺寸一致檐头平直整齐;(4)脊瓦应平直,脊瓦搭口和脊瓦与平瓦的缝隙、沿山墙挑檐的平瓦、斜沟瓦砖与排水沟的空隙,均应用麻刀灰浆填实抹平,封固严密;(5)砖瓦铺贴尺寸及检验方法,参照墙面饰面砖铺贴要求,以及陶瓦铺贴的有关规定。第十三节:抹灰、油漆、涂料工程抹灰工程1)质量目标:本工程抹灰做到表层没有裂缝,各抹灰层之间及抹灰与基层之间粘结牢固。不出现脱层和空鼓现象。争取达到高级抹灰。2)质量标准:表面光滑洁净,颜色均匀,线角平直方正,无抹纹。
3)材料的选用和质量要求:水泥:品种、标号做到符合设计要求,妥善保存,出厂后三个月的水泥经实验后才能使用。受潮结块的水泥过筛后使用。石灰:块状生石灰经熟化后使用,熟化时间不少于15天。其它材料也应符合规范的规定。4)抹灰施工准备:抹灰前先找好规矩,横线找平、立线吊直、弹出准线和墙裙、踢脚、板线。石灰砂浆的墙面阳脚,用水泥砂浆抹出护角,高度不低于1.5m。基层为砼时,抹灰前先刮素水泥浆一道,加气砼垫层,先刷胶水溶液一道。5)基层用水泥砂浆面层,先将底子灰面扫毛或划出纹道,面层注意接搓,表面压光不少于两遍,罩面后次日进行洒水养护。6)墙面阳脚抹灰时,先将靠尺在墙角的一面用锤线拉直,然后在墙角的另一面顺靠尺拌上砂浆。室面墙裙。踢脚板一般比罩面灰墙面凸出3-5mm。7)钢筋砼楼板顶棚抹灰前,应用清水润湿并刷素水泥一道;有灰线的房间,顶棚抹灰宜在灰线抹完后进行;表面应顺平,并压光压实,不应有抹纹和气泡、接搓不平等现象,顶棚与墙面相交的阴角应成一条直线。8)一般规定(1)抹灰工程的砂浆等级应符合设计要求。(2)抹灰工程所用的砂浆配比,材料品种,应按设计要求选用。(3)抹灰砂浆的配合比和稠度等,应经检查合格后,方可使用,掺有水泥或石膏拌制的砂浆,应控制在初凝前用完。(4)砂浆中掺用外加剂时,其掺入量应由试验确定。(5)木结构与砖结构、混凝土结构等的相接处基本表面抹灰,内外墙应先铺钉金属网,并绷紧牢固,金属网与各基体的搭接宽度不应小于70mm。混凝土面应先用水泥聚合物砂浆甩浆做结合层。(6)墙混合砂浆粉刷、内墙阳角、柱及门窗洞口阳角处均做每侧宽2000,高20,厚50,1:2水泥砂浆护角及粉刷。(7)外墙抹灰工程施工前,应安装好门窗。阳台栏杆和预埋铁件等,并将墙上的施工孔用1:2防水水泥砂浆嵌实。(8)外墙窗台、窗眉、雨篷、阳台,压顶和突出腰线等,上面应做流水坡度,下面应做滴水线或滴水槽,滴水槽的深度和宽度均不应小于10mm,并整齐一致。(9)水泥砂浆的抹灰层应在湿润的条件下养护。
(10)一般抹灰按质量要求分为普通、中级和高级三级。我公司按高级抹灰施工阴阳角找方,设置标筋,分层赶平修整,表面压光。(11)凡面层灰浆要压光的,最后一次压光,应在灰浆初凝后(即经过铁抹子压磨而灰浆表层不会变成糊状)及时进行。(13)为了防止雨水溅射使污垢散播在外墙面,因此,外墙完成抹灰工序后应拆去外平桥板,或将平桥部位的墙面加以遮护。(14)抹灰用砂宜用中砂,使用前应过筛,不宜采用特细砂。(15)抹灰用石灰膏,用块状生石灰淋制,淋制时必须用孔径不大于3mm×3mm的筛过筛,并贮存在沉淀池中。熟化时间:常温下一般不少于15天。用于罩面时,不应少于30天。使用时,石灰膏内不得含有未熟化的颗粒和其他杂质。(16)施工前,应预先做样板,并经有关单位认可后,方可进行。9)墙面抹灰施工(1)基层处理:吊直、套方、灰饼、墙面冲筋。抹底层灰和中层灰等工序的做法与墙面抹纸筋灰浆时基本相同,但底层和灰用1:1:6水泥砂浆涂抹,施工前湿润墙面,并用木抹子搓平带毛面,在砂浆凝固之前,表面用扫帚扫毛。(2)抹水泥砂浆面层,底层砂浆抹好后第二天,用水泥砂浆或按计要求的水泥混合砂浆抹面层。操作时先将墙面湿润,然后用砂浆薄刮一道使其与中层灰粘牢,紧跟着抹第二遍,达到要求的厚度,用压尺刮平找直后,用铁抹子压实压光。10)质量标准(1)保证项目①所用材料品种、质量必须符合设计要求和现行材料标准的规定。②各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层,空鼓,面层无爆灰和裂缝等缺陷(空鼓而不裂的面积不大于200CM2者可不计)。③一般抹灰层表面应符合下列规定:表面光滑、洁净,颜色均匀,线角和灰线平直方正,清晰美观。④孔洞、槽、盒和管道后面的抹灰表面应符合以下规定:尺寸正确、边缘整齐、光滑;管道后面平整。⑤护角和门窗框与墙体间缝隙的填塞质量应符合以下规定:
护角符合施工规范规定、表面光滑平顺;门窗框与墙体间缝隙填塞密实,表面平整。⑥分格条(缝)的质量应符合以下规定:宽度、深度均匀,平整光滑,楞角整齐。横平竖直、通顺。⑦滴水线和滴水槽的质量应符合以下规定:流水坡向正确;滴水线顺直;滴水槽深度、宽度均不少于10mm,整齐一致。(2)允许偏差:一般抹灰的允许偏差和检验方法应符合验收规范的规定。油漆工程1)施工条件(1)施工温度宜保持均衡,不得突然变化,且通风良好。湿作业已完并具备一定的强度,环境比较干燥。一般油漆施工时的环境温度不宜低于10℃,相对湿度不宜大天60%。(2)大面积施工前事先做样板间,经有关质量部门检查鉴定合格后方可组织进先大面积施工。(3)木基层表面含水率一般不宜大于12%。2)基层处理首先将木门楼梯扶手、楼梯金属栏杆基层面上的灰尘、锈斑、胶迹等用刮刀刮除干净,然后用1号以上的砂纸顺木纹打磨,直至光滑为止。3)润色油用大白粉24,松香水16,熟桐油2(重量比)等混合搅拌成色油粉(颜色同样板颜色)。用棉丝蘸油粉返复涂于木材表面,擦进材鬃眼内,然后用麻布擦净,线角用竹片除去余粉,待油粉干后,用1号砂纸轻轻顺木纹打磨,直到光滑为止。4)满刮油腻子腻子的配合比为石膏粉20,熟桐油7,水适量,并加颜料调成石膏色腻子(颜色浅于样板1~2)。腻子要刮光,待腻子干透后,用1号砂纸顺纹打磨,先磨线角、裁口,后磨四口平面。注意保护棱角,来回磨至光滑为止。5)刷油色
应从外至内,从左至右,从上至下进行,顺着木纹涂刷。因油漆干燥较快,所以刷漆时动作应敏捷,要求无缕无节,横平竖直。涂刷后要求木材色泽一致不盖木纹。6)刷第一遍清漆刷法与刷油色相同,略加一些稀料(汽油)撤光,便于快干。刷时要注意不流、不坠、涂刷均匀。待清膝完全干后,用1号或旧砂纸磨一遍,将头遍清漆面上的光亮基本打磨掉,再用潮布将粉尘擦干净。涂料工程1)材料要求:所用的涂料应由承包商提供样品交业主或监理审核同意后方可使用,涂料应有出厂合格证书、产品说明书,其种类、颜色、性能及技术指标应满足设计与业主要求。2)主要机具:喷枪,喷斗,小型空气压缩机等。3)作业条件:基层抹灰经过全面检查验收合格,含水率低于10%,PH值小于9.5。提前做好涂刷样板,并经建设单位、设计单位检查鉴定,达到设计及规范要求后,方可开始全面涂料施工。4)工艺流程:原则是先上后下,清理基层——刷防水涂膜——填补缝隙、局部刮腻子——磨平——涂料喷涂——清除遮挡物、清扫飞溅涂料。5)具体施工:(1)外脚手先要进行整修,脚手板上的剩余物全部清理干净。(2)外墙基层面上灰尘、污垢清理干净,缺棱角处用水泥砂浆补好,表面麻面及缝隙应用聚醋酸乙烯乳液1水泥5水1调合成的腻子填补齐平,并用同样配合比腻子进行局部刮平,干后用砂纸磨平。(3)分格缝:根据设计、业主的要求进行吊垂直、套方、找规矩、弹分格缝。此项工作必须严格按标高控制好,必须保证建筑物四周要交圈,还要考虑外墙涂料。工程分段进行时,应以分格缝、墙的阴角或水落管等为分界线和施工缝,垂直分格缝则必须吊直,不能用尺量。缝格必须是平直、光滑、粗细一致。(4)涂刷:涂刷施工应根据所用涂料的品种、粘度、稠度、最大粒径等,确定喷涂机具的种类、喷嘴口径、喷涂压力、与基层的距离等。喷枪运行时,喷嘴中心线必须与墙面垂直,喷枪运行速度应保持一致,涂层的接槎应留在分格缝处,门窗以及不喷涂料的部位应认真遮挡。
(5)复层涂料:这是由底层涂料、主涂层、面层涂料组成的涂层,底层涂料可采用喷、滚、刷的任一方法施工,主涂层用喷斗喷涂,喷涂花点的大小、疏密根据需要确定,花点如需要压平时,则应在喷点后适时用塑料或橡胶辊蘸汽油或二甲苯压平。这涂层干燥后,即可涂刷面层涂料,面层涂料一般涂两遍,间隔2小时左右。(6)修整:涂料修整工作很重要,其修整主要形式有两种,一种是随施工随修整,它贯穿于班前班后和每完成一分格或一步架子。另一种是整个分部、分项工程完成后,应组织进行全面检查,如发现有“漏涂”、“透底”、“滚坠”等毛病,应立即修整和处理。(7)成品保护进行操作前,将不进行喷涂的门窗及其他相关的部位遮挡保护好。喷涂完的墙面,随时用木板或小方木将口、角等处保护好,防止碰撞造成损坏。拆外脚手架时要轻拿轻放,严防碰撞已喷完的墙面。涂刷完的墙面要妥善保护,不得磕碰墙面,不得在墙面上乱写乱画而造成污染。遇到风雨天气,应停止作业,保护好成品。
第四章:安装部分主要施工方案该工程的安装部分的内容较多,工序复杂为本工程的施工特点;主要的施工内容有以下几个方面:消防系统安装工程、给排水系统工程、配电系统安装工程等几个部分。第一节:给排水、卫生洁具施工方案一、给排水系统的安装1、预留预埋预留预埋是给排水专业在主体结构施工中的工作重点,它主要包括穿屋面防水套管及穿墙、梁套管,卫生洁具排水预留洞,管道穿楼板孔洞,设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。(1)施工准备期间,专业工长应认真熟悉施工图纸、结合现场测绘草图,找出所有预埋预留点、并统一编号,同时与其他专业沟通,以避免今后安装有冲突、交叉打架现象。发生,减少不必要的返工。(2)严格按标准图集加工制作防水套管、穿墙套管,套管管径及长度按结构施工图尺寸确定。(3)套管安装①刚性套管安装:主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置,然后将套管置于钢筋中,焊接在钢筋网中,如果需气割钢筋安装的,安装后必须与土建联系用加强筋加固,并做好套管的防堵工作。②穿墙套管安装:土建专业在砌筑隔墙时,按专业施工图标高,几何尺寸将套管置于隔墙中,用砌块找平找正后用砂浆固定,然后交给土建队伍继续施工。③穿楼板孔洞预留:预留孔洞根据尺寸做好木盒子或钢套管,确定位置后预埋,待混凝土浇筑且有一定强度后取出即可。2、管道安装(1)给水管道安装工艺流程如图:(2)排水管道安装安装工艺流程:B.排水立管中心与墙面的距离排水管中心距墙面距离管径(mm)5075100125150200
距离(mm)608090100120130C.严格按设计和规范要求做好排水管道的坡度,以保证污水畅通排出。3、管道支架安装顺序:安装准备---通水试验灌水试验承管安装---干管安装灌水试验支管安装灌水试验---立管安装预制加工材料检查---安装准备材料检查预制加工干管安装---立管安装管道试压支管安装管道试压。3、管道冲洗(1)管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。(2)支吊架安装前,应对支吊架进行外观检查。外形尺寸应符合设计、规范要求,不得有漏焊。(3)支吊架的标高必须符合设计要求,安装前。必须根据管道标高、尺寸大小弹线,确定支架位置,复核无误后方可固定支架。对于有坡度的管道应根据两点间的距离和坡度的大小,算出高差后放坡后固定支架。(4)管道支架水平间距应符合规范要求。(5)根据施工验收规范,管卡安装要求:层高小于4米每层设一个管卡,层高大于4米每层设两个,管卡安装距地面1.5-1.8m,如果设两个管卡可均匀安装。4、管材的选用及连接根据设计图纸要求,管材及连接方式如下表:DN≥50孔网钢带复合塑料给水管,用电热熔接头连接用于室内给水管;DN<50铝塑PP-R给水管以热熔接头连接用于消火栓给水管、内外热镀锌钢管、丝扣连接;DN>40卡箍连接用于自动喷淋给水管;DN≤40丝扣连接用于室内污水排水立管。5、各种管道的安装施工1、热镀锌钢管丝扣连接采用专用的切管机、套丝机对管道进行处理,套丝时螺纹深度要符合产品要求,连接过程中要注意保护好丝口段,对丝口须进行防锈处理。控制要点:
管道切割要根据安装的要求及现场安装中的条件进行切割,切割的断面必须保持与管道的垂直度,且切割后须对断面进行清理,去除毛刺及杂物。套丝时必须保持管道与套丝机具的垂直度。套丝的深度必须符合不同管径的要求,深度过大的不能一次套丝,必须分2至3次套丝。套丝后清理丝口的残余渣物。进行安装前须对套丝部分刷防腐漆,保持镀锌钢管的整体防腐性能。刷漆中为了保持刷漆端的平整性,可预先缠一段隔断物(如纸条)。安装中要注意保护好套丝段,以免破坏丝口或镀锌层。管道安装后,应根据管道的垂直度要求进行调节,但要注意保持调节量安装准备平衡放置管道切割套丝防腐防锈密封处理连接调直不宜过大,否则会影响管道的密封性能。螺纹连接的管道,螺纹应清洁、规整,断丝或缺丝不大于螺纹全扣数的10%;连接牢固;接口处根部外露螺纹为2~3扣,无外露填料;镀锌管道的镀锌层应注意保护,对局部的破损处,应做防腐处理。二、消防管道及设备安装安装准备及材料要求(1)消防工程施工前,必须协助甲方进行消防设施的设计审核,未经设计审核或设计审核不合格不得擅自施工。(2)安装施工工序如下:安装准备--干管安装报警阀安装立管安装--喷洒干支管、消火栓及支管安装--水流指示器、消防水泵、高位水箱、水泵结合器安装--管道试压管道冲洗喷洒头支管安装(系统综合试压及冲洗)--节流装置安装报警阀配件、消火栓配件、喷洒头安装--系统通水试调。(3)消防工程施工前必须向消防部门申报有关资料,办理消防施工进场许可证。(4)所选用的材料必须在消防部门经过登记并具有消防部门发放的准销证。喷头安装(1)喷头安装应在系统试压、冲洗合格后进行。喷头安装时宜采用专用的弯头、三通。不得对喷头进行拆装、改动,并严禁给喷头附加任何装饰性涂层。(2)喷头安装应使用专用板手。对喷头进行更换时,其规格、型号应相同。(3)当喷头的公称直径小于10mm时,应在配水干管或配水管上安装过滤器。
(4)安装在易受机械操作损坏处的喷头,应加设喷头防护罩。(5)喷头安装时,溅水盘与吊顶、门、窗、洞口或墙面的距离应符合设计要求。(6)当通风管道宽度大于1.2mm时,喷头应安装在其腹面以下部位。报警阀组安装(1)报警阀组的安装应先安装水源控制阀、报警阀,然后再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接,应使水流方向一致。报警阀组安装的位置应符合设计要求;当设计无要求时,报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离不应小于1.2m。安装报警阀组的室内地面应有排水设施。(2)压力表应安装在报警阀上便于观测的位置;排水管和试验阀应安装在便于操作的位置;水源控制阀安装应便于操作,且应有明显开闭标志和可靠的锁定设施。(3)湿式报警阀组的安装应符合下列要求:湿式报警阀前后的管道中能顺利充满水;压力波动时,水力警铃不应发生误报警;报警水流通路上的过滤器应安装在延迟器前,而且是便于排渣操作的位置。其它组件安装(1)水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用镀锌钢管,当镀锌钢管的公称直径为15mm时,其长度以不应大于6m;当直径为20mm时,其长充不应大于20m;安装后的水力警铃启动压力不应小于0.05Mpa。(2)水流指示器的安装应在管道试压和冲洗合格后进行,水流指示器应竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后的水流指示器浆片、膜片应动作灵活,不应与管壁发生碰撞。(3)信号阀应安装在水流指示器前的管道上,与水流指示器之间的距离不应小于300mm。(4)排气阀的安装应在系统管网试压和冲洗合格后进行;排气阀应安装在配水干管顶部、配水管的末端,且应确何无渗漏。
(5)控制阀的规格、型号和安装位置均应符合设计要求;安装方向应正确,控制阀内应清洁、无堵塞、无渗漏;主要控制阀应加设启闭标志;隐蔽处的控制阀应在明显处设有指示其位置的标志。(6)节流装置应安装在公称直径不小于50mm的水平管段上;减压孔板应安装在管道内水流转弯处游一侧的直管上,且与转弯处的距离不应小于管子公称直径的2倍。(7)压力开关应竖直安装在通往水力警铃的管道上,且不应在安装中拆装改动。(8)末端试水装置宜安装在系统管网末端或分区管网末端。消火栓箱安装(1)消火栓箱要符合设计要求(其材质有木、铁和铝合金等)栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证和合格证方可使用。(2)消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好。(3)消火栓箱体安装在轻质墙上时应有加固措施。(4)在交工前应将消火栓配件安装完毕。消防系统调试及验收系统调试(1)系统调试应具备下列条件:系统调试应在施工完成,试压冲洗合格后进行;消防水池、消防水箱已储备设计要求的水量;系统供电正常;湿式喷水灭火系统管网内已充满水;干式、预作用喷水灭火系统管网内的气压符合设计要求,阀门均无泄漏;与系统配套的火灾自动报警系统处于工作状态。(2)系统调试的内容包括:水源调试、消防水泵调试、报警阀调试、排水装置调试、联动试验。(3)采用专用测试仪表或其它方式,对火灾自动报警系统的各种探测器输入模拟火灾信号,火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统。系统验收(1)系统的竣工验收,应由建设主管单位主持,公安消防监督机构、建设、设计、施工等单位参加,验收不合格不得投入使用。(2)系统竣工验收时,施工、建设单位应提供下列资料:
批准的竣工验收申请报告、设计图纸、公安消防监督机构的审批文件、设计变更通知单、竣工图;地下及隐蔽工程验收记录,工程质量事故处理报告;系统试压、冲洗记录;系统调试记录;系统联动试验记录;系统主要材料、设备和组件的合格证或现场检验报告;系统维护管理规章、维护管理人员登记表及上岗证。(3)系统供水水源的检查验收,系统的流量、以及压力试验、消防泵房、消防水泵的验收,消防水泵接合器数量及进水管位置、接合器的充水试验、系统最不利的压力、流量,管网验收,报警阀组的验收,喷头验收,系统进行模拟灭火功能试验等应符合《自动喷水灭火系统施工及验收规范》的要求。阀门安装(1)阀门安装前,应做耐压强度试验。试验应以每批(同牌、同规格、同型号)数量中抽查10%。如有漏裂不合格的,应再抽查20%,如仍有不合格号的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。(2)阀门安装时,应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头,应与介质流动方向一致。(3)阀门安装,位置应符合设计要求,便于操作。三、卫生洁具等设备的安装(一)卫生洁具安装1、工艺流程:安装准备——卫生洁具及配件检验——卫生洁具安装——卫生洁具配件预装——卫生洁具稳装——卫生洁具与墙、地缝隙处理——卫生洁具外观检查——通水试验(1)安装前严格检查卫生洁具出厂合格证、外观;卫生洁具外观应规矩、造型周正,表面光滑、美观、无裂纹,边缘平滑,色调一致。(2)卫生洁具安装时,应仔细核对卫生洁具的型号、规格、质量是否符合设计要求。(3)卫生洁具安装时排水的出口与排水管承口的连接处必须严密不渗漏,卫生洁具的排水管径和最小坡度必须符合设计要求和施工规范规定;支托架应防腐良好,埋设平整牢固,支架与洁具接触要紧密。(4)卫生洁具安装的允许偏差、安装高度必须符合设计要求,如设计无要求时应符合规范要求。
2、管道试压与吹洗(1)给水管道必须进行1.5倍工作压力的水压试验,并不小于0.60MPa.室内金属给水管在试验压力下观既测10min,压力降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏.室外塑料给水管在试验压力下,稳压一小时压力降不大于0.05MPa,然后降至工作压力进行检查,压力应保持不变,不渗不漏。(2)当消防系统设计工作压力等于或小于1.0MPa时,水压强度试验压力应为设计工作压力的1.5倍,并不应低于1.4MPa;当系统设计工作压力大于1.0MPa时,水压强度试验压力应为该工作压力加0.4MPa,稳压30min,压力降不应大于0.05MPa。(3)室内排水主立管及水平干管管道均应做通球试验,隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。室外排水管道埋设前必须做灌水和通水试验,排水应畅通,无堵塞,管道接口应无渗漏。3、管道的防腐及保温(1)管道的防腐明装镀锌钢管外刷银粉两道,再刷色漆两道(各类管道漆色依设计定)。做好防腐后的管道要进行成品保护,防止防腐层的破坏。(2)管道的保温室外明露和公共部位有可能冰冻的给水、消防管道应保温,保温厚度根据产品要求确定。室外保温层外壁加0.5mm厚镀锌铁皮保护壳。管道的保温应在水压试验和防腐合格后进行,保温管道的支架处应留膨胀伸缩缝,并用石棉绳或玻璃棉填塞。保温层的厚度应符合规范要求。
第二节:电气设备安装施工方案一、电气安装工程1.工程概况电气安装主要包括低压配电、照明、防雷接地安装及调试。2.主要施工程序施工准备→预留预埋→防雷接地及等电位联结→管路敷设→配电箱安装→桥架敷设→电缆敷设及管内穿线→照明装置安装→弱电装置安装→低压配电柜安装→电机检查接线→设备调试及试运行→交工验收3.主要施工方法及技术要求(1)施工准备:熟悉图纸,核实图中选用设备材料,准备工、机具,根据工期安排及进度要求合理配备劳动力、提出备料及分批采购计划。(2)预留预埋:施工人员配合土建按图进行管路、接地扁钢、铁构件及设备基础、孔洞的预留预埋。其中穿越各构筑物基础的部分要及时预埋,与土建结构矛盾之处,由技术人员进行协商处理,不得随意损伤建筑钢筋。预留预埋按设计验收合格后,方能继续进行下道工序施工。(3)防雷接地及等电位联结:
A:防雷接地:本工程属于二类防雷建筑,防雷接地,保护接地,弱电接地合一,接地电阻不大于1欧姆。接地线连接采用焊接。焊接处焊缝饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。镀锌圆钢焊接长度为其直径的6倍,双面施焊。镀锌扁钢焊接长度不小于其宽度的2倍,且至少3个棱边焊接,扁钢需调直,煨弯不得过死。接地螺栓采用热镀锌,并设防松装置。利用两根主筋(直径不小于φ16mm)作引下线,按设计要求找出全部主筋位置,用油漆作好标记,随钢筋逐层串联焊接至顶层,焊接出一定长度的引下线。B:等电位联结:根据设计要求:建筑物电源进线、给排水管道、暖气管道等金属管道均应作等电位联结以及金属门窗等可导电的金属体需做等电位联结。等电位联结内的各联结导体根据设计进行焊接或螺栓连接或熔接,等电位联结端子板应采取螺栓连接,以便拆卸进行定期检测。等电位联结用螺栓、垫圈、螺母等均应进行热镀锌处理。等电位联结端子板截面不得小于等电位联结线的截面。等电位联结安装完毕后,应进行导通性测试,测试用电源可采用空载电压4~24V直流或交流电源,测试电流不小于0.2A,可认为等电位联结是有效的,如发现导通不良的管道连接处,应做跨接线。(4)配电箱安装配电箱安装须符合以下规定:位置正确,部件齐全,箱体开孔合适,切口整齐。暗式配电箱箱盖紧帖墙面;零线经汇流排(零线端子)连接,无绞接现象;油漆完整,盘内外清洁,箱盖、开关灵活,回路编号齐全,结线整齐,PE线安装明显牢固。导线与器具连接符合以下规定:a.
连接牢固紧密,不伤线芯。采用螺栓连接时,在同一端子上导线不超过两根,防松垫圈等配件齐全。b.电气设备、器具和非带电金属部件的接地(接零)支线敷设需连接紧密、牢固,接地(接零)线截面选用正确,需防腐的部分涂漆均匀无遗漏。线路走向合理,色标准确,涂刷后不污染设备和建筑物。配电箱安装允许偏差如下:配电箱体高50cm以下,允许偏差1.5mm,配电箱体高50cm以上,允许偏差3mm。(5)桥架敷设桥架安装横平竖直,整齐美观,距离一致,固定牢固。水平或垂直允许偏差为其长度2‰,全长允许偏差为20mm,并列安装时,盖板应便于开启。同一水平面内水平度偏差不超过5mm,直线度偏差不超过5mm。在同一线槽内(包括绝缘在内)的导线截面总和不超过内部截面面积的40%。桥架的所有断口、开孔实行冷加工。桥架与管路连接用锁母固定,管口设护口。桥架须用搭接片连接,螺母朝外,确保一个糸统的桥架连成一体,每层桥架端都用软铜线联接,并与接地干线相连通。桥架线槽不应被抹死在建筑物上;跨越建筑物变形缝处的桥架线槽底板应断开,保护地线应留有补偿余量,桥架线槽与电气设备连接严密,敷设在竖井内的和穿越不同防火区的桥架,按设计要求的位置,有防火隔堵措施。(6)电缆敷设及管内穿线A.电缆敷设:准备工作:施工前对电缆进行详细检查:规格、型号、截面、电压等级均符合设计要求。检查桥架、配管标高走向,测量每根电缆实际需用长度,然后进行配盘。电缆敷设前进行绝缘摇测或耐压试验:a.1KV以下电缆,用1KV摇表测线间及对地绝缘电阻不低于10MΩ。b.控制电缆用500V摇表测量,其电阻不小于0.5MΩ。电缆敷设a.电缆采用集中敷设,原则是由远到近、由大到小。敷设时要专人指挥,用力均匀,速度适当,防止电缆划伤和拉伤。
b.同等级电压的电缆沿沟内支架水平敷设时,水平净距不得小于35mm。垂直敷设,支架距离不得大于1.5m。c.室外电缆采用直埋敷设,埋深0.8米,敷设前将沟底铲平夯实铺沙,保护盖板采用混凝土电缆盖板。禁止电缆在其他管道上、下平行敷设,过路及与其它管道交叉时做保护管。d.电缆沿桥架敷设时,单层敷设,排列整齐,不得有交叉,拐弯处以最大截面电缆允许弯曲半径为准。不同电压等级的电缆采用隔板分开。e.电缆在沟内敷设留有适量的蛇形弯,电缆的两端、过管处、垂直位差处均留有适当的余度。f.电缆穿过基础时装套管。敷设完后将套管用防火材料堵死。g.电缆敷设时每根电缆按电缆一览表在始、终端处编号,电缆标志采用塑料雕刻或模压金属标志,并利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上,埋设管道进出口处和电缆转弯处亦要安装电缆标志桩,以易于鉴别及寻找电缆走向。h.主开关及其设备的动力电缆在系统上必须保持正确的相序及相色,三相或三相四线电缆利用相色鉴别。对于旋转电机,为了得到所要求的旋转方向,采用特殊的线芯套圈来鉴别连接的端子。电缆头封闭严密,芯线连接紧密。B.管内穿线:管路在穿线前,首先检查各个管口的护口是否齐整,如有遗漏和破损,均补齐和更换。当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉。两人穿线时,配合协调,一拉一送。导线接头在接线盒内连接,严禁在导管内接线。导线穿入钢管后,在导线出口处,装护线套保护导线。在不进入盒、箱内的垂直管口,穿入导线后,将管口作密封处理。(7)照明装置安装开关安装:同一场所开关的通断位置一致,且操作灵活,接点接触可靠。开关安装高度符合设计要求,成排安装的开关高度一致,高低差不大于2mm
。开关盒的四周没有空隙,盖板端正并紧贴墙面。插座安装:暗装的插座采用专用盒,专用盒的四周没有空隙,盖板端正并紧贴墙面。同一室内安装的插座,高低差不大于5mm,成排安装的插座不大于2mm。灯具安装:灯内配线符合设计要求及有关规定,安装时固定牢固,导线在分支连接处不得承受额外应力和磨损,多股软线的端头需盘圈、搪锡。进线口用橡皮垫圈压紧密封,灯具外壳必须与PE线可靠连接。成排安装的灯具,中心线允许偏差为5mm。安装接线完毕后,摇测各条支路的绝缘电阻,合格后进行试亮24小时。通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确;开关与灯具的控制顺序是否相对应。4、电机检查接线电动机进行检查接线前,需仔细认真的熟悉图纸,明确设备启动方式及接线方法,并对电机进行绝缘测试。接线时先拆开接线盒用万用表测量三相绕组是否断路,正常情况下方可进行接线。电机接线端子与电缆头必须连接紧密,不受外力,连接用紧固件的锁紧装置完整齐全。在电机接线盒内,裸露的不同相导线间和导线对地间最小距离必须符合规范规定。5、设备调试及试运行调试程序:低压柜调试→二次线路检查→低压柜系统调试→系统模拟动作试验→送电运行低压柜调试主要对低压断路器、电流互感器、电流电压表、电度表、热元件等元器件进行检查校验,并对所有开关元器件机械性能及低压母线绝缘进行检查,元器件经校验满足规范要求和产品技术文件规定。在高低压一次、二次元件检查试验合格后,依据施工设计原理图及相关随机文件,对电气各系统的一、二次线路进行绝缘检查和校验检验,绝缘电阻值满足有关标准要求,柜内所有线路均检查校验正确,接线端子紧固可靠。所有一次、二次线路检查完毕后,
要在一次回路不带电条件下,对二次回路依据有关原理对各系统进行动作试验,检查各开关及元件是否动作可靠。根据各系统的具体情况,加入相应的控制电压或电流。电压系统主要有控制系统、信号系统、计量系统和电压保护系统。电流系统主要是计量系统和电流保护系统。在送电前进行系统模拟动作试验,以进一步检验系统高度的可靠性,在一次回路不带电的情况下,所有的二次回路送入规定的操作电压、电流,以模拟运行状态的方式进行故障动作,检查各系统的工作性能,观察各系统模拟运行状态直至正常。'
