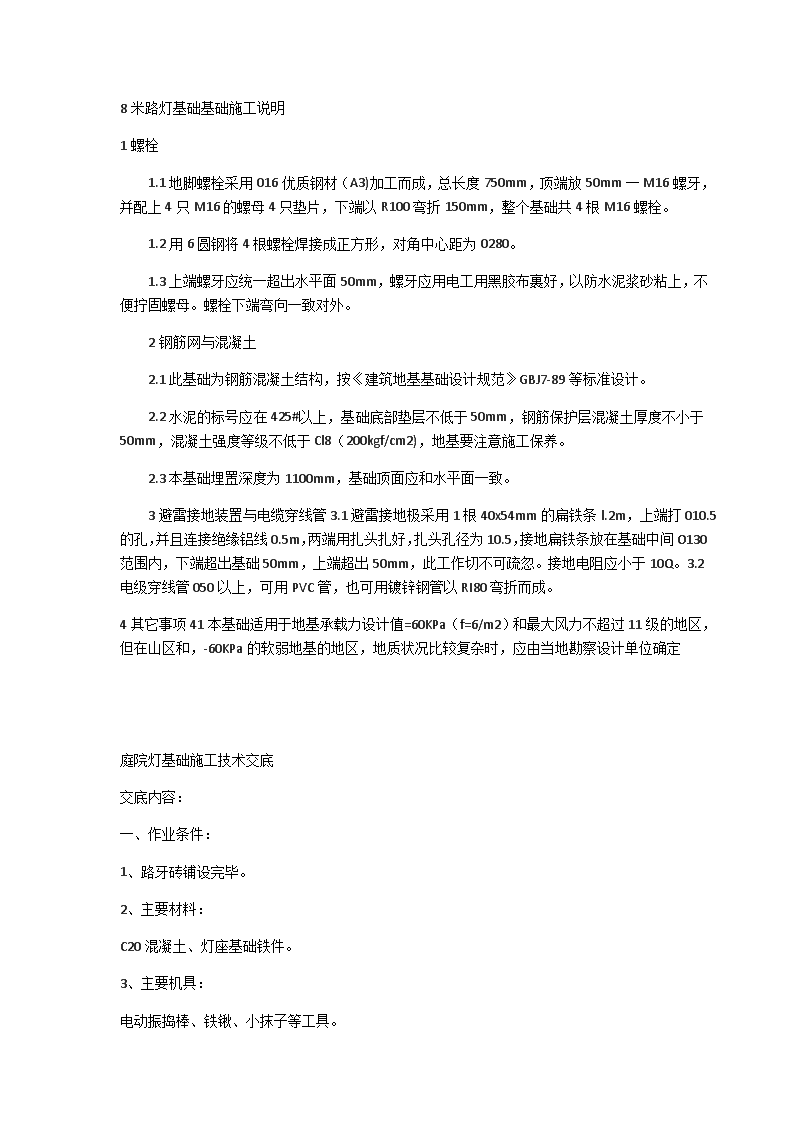

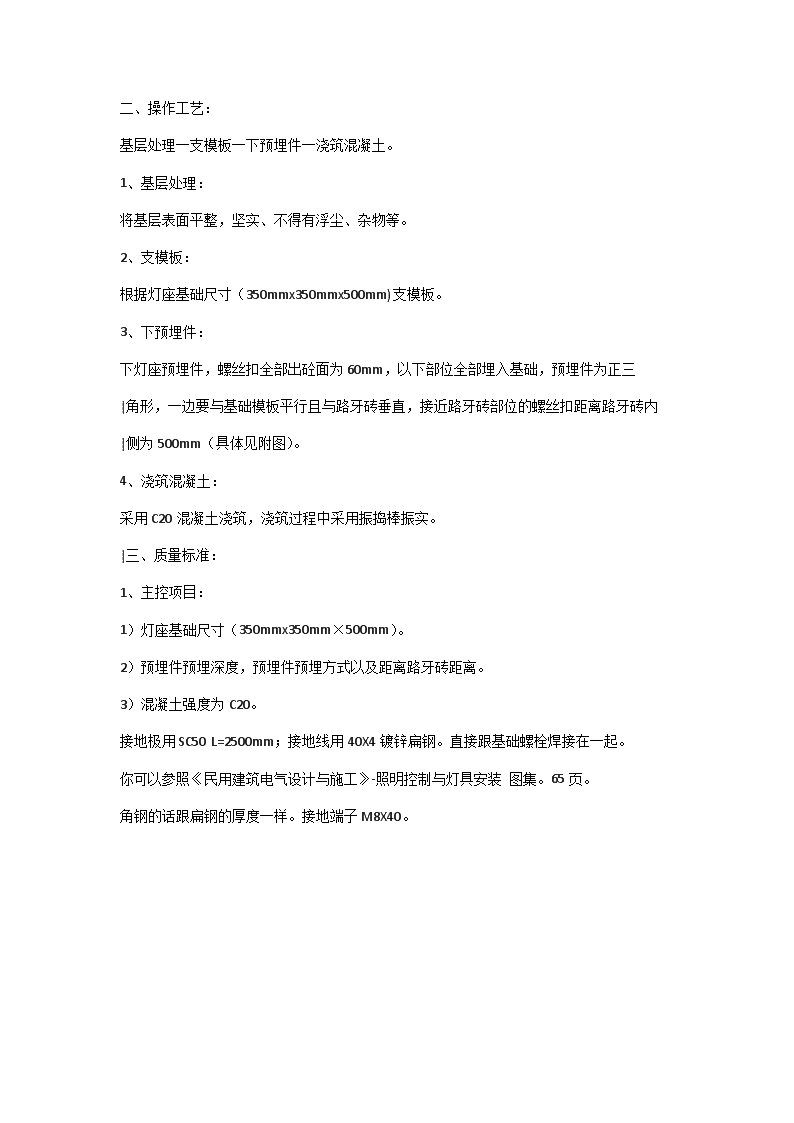

8米路灯基础基础施工说明1螺栓1.1地脚螺栓采用016优质钢材（A3)加工而成，总长度750mm，顶端放50mm一M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm，整个基础共4根M16螺栓。1.2用6圆钢将4根螺栓焊接成正方形，对角中心距为0280。1.3上端螺牙应统一超出水平面50mm，螺牙应用电工用黑胶布裹好，以防水泥浆砂粘上，不便拧固螺母。螺栓下端弯向一致对外。2钢筋网与混凝土2.1此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。2.2水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于Cl8（200kgf/cm2)，地基要注意施工保养。2.3本基础埋置深度为1100mm，基础顶面应和水平面一致。3避雷接地装置与电缆穿线管3.1避雷接地极采用1根40x54mm的扁铁条l.2m，上端打010.5的孔，并且连接绝缘铝线0.5m，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间O130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽。接地电阻应小于10Q。3.2电级穿线管050以上，可用PVC管，也可用镀锌钢管以RI80弯折而成。4其它事项41本基础适用于地基承载力设计值=60KPa（f=6/m2）和最大风力不超过11级的地区，但在山区和，-60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定庭院灯基础施工技术交底交底内容：一、作业条件：1、路牙砖铺设完毕。2、主要材料：C20混凝土、灯座基础铁件。3、主要机具：电动振捣棒、铁锹、小抹子等工具。 二、操作工艺：基层处理一支模板一下预埋件一浇筑混凝土。1、基层处理：将基层表面平整，坚实、不得有浮尘、杂物等。2、支模板：根据灯座基础尺寸（350mmx350mmx500mm)支模板。3、下预埋件：下灯座预埋件，螺丝扣全部出砼面为60mm，以下部位全部埋入基础，预埋件为正三|角形，一边要与基础模板平行且与路牙砖垂直，接近路牙砖部位的螺丝扣距离路牙砖内|侧为500mm（具体见附图）。4、浇筑混凝土：采用C20混凝土浇筑，浇筑过程中采用振捣棒振实。|三、质量标准：1、主控项目：1）灯座基础尺寸（350mmx350mm×500mm）。2）预埋件预埋深度，预埋件预埋方式以及距离路牙砖距离。3）混凝土强度为C20。接地极用SC50L=2500mm；接地线用40X4镀锌扁钢。直接跟基础螺栓焊接在一起。你可以参照《民用建筑电气设计与施工》-照明控制与灯具安装图集。65页。角钢的话跟扁钢的厚度一样。接地端子M8X40。
