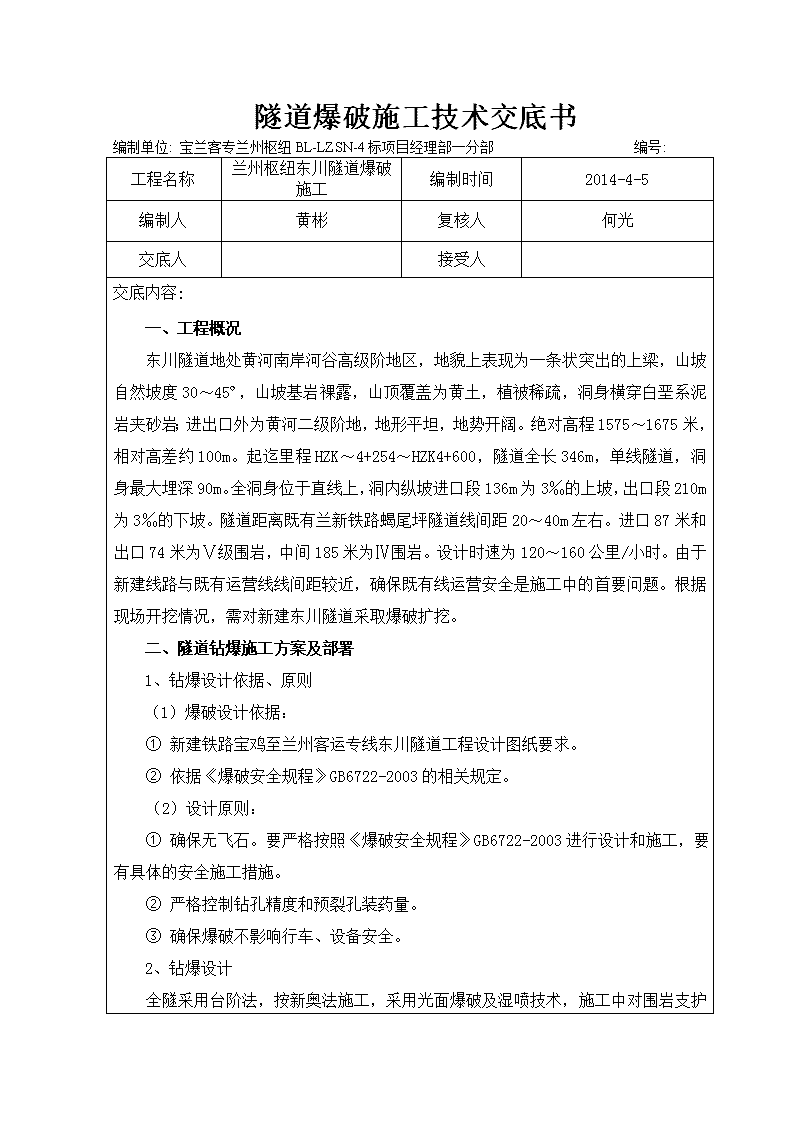

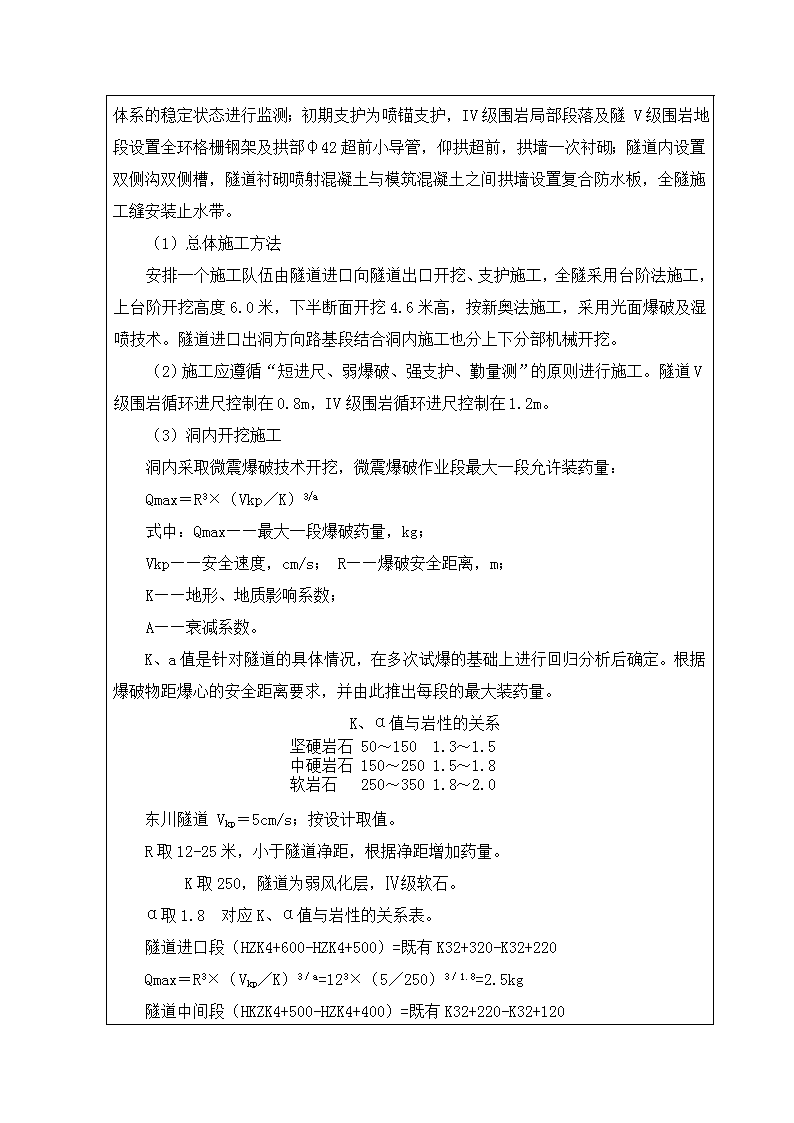

隧道爆破施工技术交底书编制单位:宝兰客专兰州枢纽BL-LZSN-4标项目经理部一分部编号:工程名称兰州枢纽东川隧道爆破施工编制时间2014-4-5编制人黄彬复核人何光交底人接受人交底内容:一、工程概况东川隧道地处黄河南岸河谷高级阶地区，地貌上表现为一条状突出的上梁，山坡自然坡度30～45º，山坡基岩裸露，山顶覆盖为黄土，植被稀疏，洞身横穿白垩系泥岩夹砂岩；进出口外为黄河二级阶地，地形平坦，地势开阔。绝对高程1575～1675米，相对高差约100m。起迄里程HZK～4+254～HZK4+600，隧道全长346m，单线隧道，洞身最大埋深90m。全洞身位于直线上，洞内纵坡进口段136m为3‰的上坡，出口段210m为3‰的下坡。隧道距离既有兰新铁路蝎尾坪隧道线间距20～40m左右。进口87米和出口74米为Ⅴ级围岩，中间185米为Ⅳ围岩。设计时速为120～160公里/小时。由于新建线路与既有运营线线间距较近，确保既有线运营安全是施工中的首要问题。根据现场开挖情况，需对新建东川隧道采取爆破扩挖。二、隧道钻爆施工方案及部署1、钻爆设计依据、原则（1）爆破设计依据：①新建铁路宝鸡至兰州客运专线东川隧道工程设计图纸要求。②依据《爆破安全规程》GB6722-2003的相关规定。（2）设计原则：①确保无飞石。要严格按照《爆破安全规程》GB6722-2003进行设计和施工，要有具体的安全施工措施。②严格控制钻孔精度和预裂孔装药量。③确保爆破不影响行车、设备安全。2、钻爆设计 全隧采用台阶法，按新奥法施工，采用光面爆破及湿喷技术，施工中对围岩支护体系的稳定状态进行监测；初期支护为喷锚支护，IV级围岩局部段落及隧V级围岩地段设置全环格栅钢架及拱部φ42超前小导管，仰拱超前，拱墙一次衬砌；隧道内设置双侧沟双侧槽，隧道衬砌喷射混凝土与模筑混凝土之间拱墙设置复合防水板，全隧施工缝安装止水带。（1）总体施工方法安排一个施工队伍由隧道进口向隧道出口开挖、支护施工，全隧采用台阶法施工，上台阶开挖高度6.0米，下半断面开挖4.6米高，按新奥法施工，采用光面爆破及湿喷技术。隧道进口出洞方向路基段结合洞内施工也分上下分部机械开挖。（2）施工应遵循“短进尺、弱爆破、强支护、勤量测”的原则进行施工。隧道V级围岩循环进尺控制在0.8m，IV级围岩循环进尺控制在1.2m。（3）洞内开挖施工洞内采取微震爆破技术开挖，微震爆破作业段最大一段允许装药量：Qmax＝R3×（Vkp／K）3/a式中：Qmax——最大一段爆破药量，kg；Vkp——安全速度，cm/s；R——爆破安全距离，m；K——地形、地质影响系数；A——衰减系数。K、a值是针对隧道的具体情况，在多次试爆的基础上进行回归分析后确定。根据爆破物距爆心的安全距离要求，并由此推出每段的最大装药量。K、α值与岩性的关系东川隧道Vkp＝5cm/s；按设计取值。R取12-25米，小于隧道净距，根据净距增加药量。K取250，隧道为弱风化层，Ⅳ级软石。α取1.8对应K、α值与岩性的关系表。隧道进口段（HZK4+600-HZK4+500）=既有K32+320-K32+220Qmax＝R3×（Vkp／K）3／a=123×（5／250）3／1.8=2.5kg隧道中间段（HKZK4+500-HZK4+400）=既有K32+220-K32+120 Qmax＝R3×（Vkp／K）3／a=153×（5／250）3／1.8=4.97kg隧道出口段（HZK4+400-HZK4+254）=既有K32+120-K31+980Qmax＝R3×（Vkp／K）3／a=253×（5／250）3／1.8=23kg爆破参数选择：微振控制爆破参数见表1、表2。表1上半断面爆破参数表周边眼间距E（cm）抵抗线W（cm）眼深（m）辅助眼间排距（cm）线装药密度（kg/m）最大段控制药量（kg）30～4040～501.580～900.15～0.25计算值2.5-23kg表2下半断面爆破参数表周边眼间距E（cm）孔排距（m）眼深（m）线装药密度（kg/m）最大段控制药量（kg）60～800.8～0.920.2～0.3计算值2.5-23kg（4）隧道二次衬砌隧道二次衬砌采用一部长度10m的整体式简易钢模衬砌台车施作。在隧道洞口开挖后场地平整好后，立即组织安装衬砌台车；隧道地质较差时，衬砌紧跟掘进；隧道地质条件较好时，二次衬砌和掘进面之间的最大距离不超过40米。3、炮孔布置（1）炮眼深度炮眼深度是指炮眼眼底至开挖面的垂直距离。炮眼深度一般根据爆破技术水平、凿岩机的钻凿能力和工期安排。根据现场考察和以往工程经验，最大限度降低雷管单方耗材。（2）炮眼直径本设计选用手持式风动凿岩机，炮眼直径取d=42mm。（3）炮眼布置及经济指标 ①隧道进口段（HZK4+600-HZK4+500）=既有K32+320-K32+220进行钻爆设计：A、钻爆设计表3：钻爆设计参数表部位炮眼名称数量炮眼深度装药密度药卷直径单孔装药量合计装药量雷管段位　　个mkg/mmmkgkg　上台阶掏槽眼620.15Φ320.31.81辅助眼620.2Φ320.42.43辅助眼320.2Φ320.41.25辅助眼1010.2Φ320.22.07辅助眼1210.15Φ320.151.89辅助眼1610.15Φ320.152.411周边眼200.80.15Φ320.122.413周边眼200.80.15Φ320.122.413-2底板眼101.50.15Φ320.2252.2515底角眼21.50.2Φ330.30.617总计105　　　　19.25下台阶掘进眼91.20.2Φ320.242.161　掘进眼91.20.2Φ320.242.163　掘进眼91.20.2Φ320.242.165　掘进眼91.20.2Φ320.242.167　掘进眼71.50.2Φ320.32.19掘进眼51.50.2Φ320.31.511周边眼81.50.2Φ320.32.413总计56　　　　14.64　 B、技术经济指标上台阶开挖：炸药使用量：19.25kg单体岩石耗药量=19.25kg÷（35m2×0.8m）=0.69kg/m3使用雷管数量为：1段：6发；3段6发；5段：3发；7段：10发；9段：12发；11段：16发；13段：40发；15段：10发；17段：2发。合计：105发。单位雷管用量=105÷（35×0.8）=3.75下台阶开挖：炸药使用量：14.64kg单体岩石耗药量=14.64kg÷（33.5m2×1m）=0.43kg/m3使用雷管数量为：1段：9发；3段9发；5段：9发；7段：9发；9段：7发；11段：5发；13段：8发；合计：56发。单位雷管用量=56÷（33.5×1）=1.67②隧道中间段（HKZK4+500-HZK4+400）=既有K32+220-K32+120进行钻爆设计：A、钻爆设计表4：钻爆设计参数表部位炮眼名称数量炮眼深度装药密度药卷直径单孔装药量合计装药量雷管段位　　个mkg/mmmkgkg　上台阶掏槽眼620.15Φ320.31.81辅助眼61.50.2Φ320.31.83辅助眼31.50.2Φ320.30.95辅助眼101.50.2Φ320.32.07辅助眼121.50.15Φ320.2252.79辅助眼161.50.15Φ320.2253.611周边眼201.50.15Φ320.2254.513周边眼201.50.15Φ320.2254.513-2底板眼101.50.15Φ320.2252.2515底角眼220.2Φ330.40.817总计105　　　　24.85下掘进眼920.2Φ320.43.61　 台阶掘进眼920.2Φ320.43.63　掘进眼920.2Φ320.43.65　掘进眼920.2Φ320.43.67　掘进眼720.2Φ320.42.89掘进眼520.2Φ320.42.011周边眼820.2Φ320.43.213总计56　　　　22.2　B、技术经济指标上台阶开挖：炸药使用量：24.85kg单体岩石耗药量=24.85kg÷（35m2×1.5m）=0.47kg/m3使用雷管数量为：1段：6发；3段6发；5段：3发；7段：10发；9段：12发；11段：16发；13段：40发；15段：10发；17段：2发。合计：105发。单位雷管用量=105÷（35×1.5）=2下台阶开挖：炸药使用量：22.2kg单体岩石耗药量=22.2kg÷（33.5m2×1.5m）=0.44kg/m3使用雷管数量为：1段：9发；3段9发；5段：9发；7段：9发；9段：7发；11段：5发；13段：8发；合计：56发。单位雷管用量=56÷（33.5×1.5）=1.11③隧道出口段（HZK4+400-HZK4+254）=既有K32+120-K31+980进行钻爆设计：A、钻爆设计表5：钻爆设计参数表部位炮眼名称数量炮眼深度装药密度药卷直径单孔装药量合计装药量雷管段位　　个mkg/mmmkgkg　上台阶掏槽眼63.50.15Φ320.5253.151辅助眼630.2Φ320.63.63辅助眼330.2Φ320.61.85辅助眼1030.2Φ320.667辅助眼1230.2Φ320.67.29 辅助眼1630.2Φ320.69.611周边眼402.80.2Φ320.5622.413底板眼1030.2Φ320.6615底角眼23.50.2Φ330.71.417总计105　　　　61.15下台阶掘进眼930.2Φ320.65.41　掘进眼930.2Φ320.65.43　掘进眼930.2Φ320.65.45　掘进眼930.2Φ320.65.47　掘进眼730.2Φ320.64.29掘进眼530.2Φ320.63.011周边眼83.50.2Φ320.75.613总计56　　　　34.4　B、技术经济指标上台阶开挖：炸药使用量：61.15kg单体岩石耗药量=61.15kg÷（35m2×2.8m）=0.62kg/m3使用雷管数量为：1段：6发；3段6发；5段：3发；7段：10发；9段：12发；11段：16发；13段：40发；15段：10发；17段：2发。合计：105发。单位雷管用量=105÷（35×2.8）=1.07下台阶开挖：炸药使用量：34.4kg单体岩石耗药量=34.4kg÷（33.5m2×3m）=0.34kg/m3使用雷管数量为：1段：9发；3段9发；5段：9发；7段：9发；9段：7发；11段：5发；13段：8发；合计：56发。单位雷管用量=56÷（33.5×3）=0.56（5）爆破器材选择炸药：2号岩石硝铵炸药，规格为Φ32mm×200mm，每卷150g。导爆索：12mg/m的普通导爆索。雷管：雷管选用毫秒导爆管雷管。起爆选用普通瞬发电雷管或导爆管激发针起爆。三、钻爆质量的控制 （1）人员的配备光面爆破与预裂爆破炮眼的钻凿技术要求高，操作难度大。因此，应注意对钻爆人员的合理调配。固定技术好的钻工进行光爆孔和预裂孔的钻凿作业。从布眼、钻孔、装药到爆破网络联接层层把关，责任到人。（2）钻孔机具的配备手持YT28风钻为主要的钻孔设备。（3）炮眼深度及装填药量的控制①炮眼深度。根据钻爆设计，钻眼深度严格按照设计进行施钻。②清孔装药。装药前将炮孔内的石屑、杂物用高压风冲净。③装药连线。严格按照装药结构图进行装药，药量应严格按照设计装填，炮泥填塞应分层捣实，填塞长度应满足设计要求。④预裂孔应按设计图纸钻凿在一个布孔面上，钻孔偏斜误差不超过1°。⑤验孔、装药等应在现场爆破工程技术人员指导监督下由熟练爆破员操作。⑥起爆网路。起爆网路连接应由专人负责。对于孔外延期部分的连线，应特别注意对孔外雷管及滞后起爆网路的保护，防止先爆雷管产生的飞片炸坏滞后起爆的网路，以及先行起爆产生的飞石损坏之后起爆的网路。⑦爆破。装药、连线结束后，经技术人员检查合格后，撤离人员和机械设备，最后引爆。
